RÅGLANDA 005.680.35 - Lavastoviglie IKEA - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo RÅGLANDA 005.680.35 IKEA in formato PDF.
| Tipo di prodotto | Lavastoviglie da incasso |
| Marca | IKEA |
| Modello | RÅGLANDA 005.680.35 |
| Dimensioni (A x L x P) | 820 x 598 x 555 mm |
| Capacità | 14 coperti |
| Classe energetica | D |
| Consumo energetico (ciclo Eco) | 0,85 kWh |
| Consumo d'acqua (ciclo Eco) | 9,5 L per ciclo |
| Livello sonoro | 44 dB(A) - Classe B |
| Alimentazione elettrica | 220-240 V, 50 Hz |
| Pressione dell'acqua | 0,5 - 10 bar |
| Temperatura massima dell'acqua in ingresso | 60 °C |
| Numero di programmi | 10 (Eco, Auto, Intensivo, Rapido, Vetro, Silenzioso, ecc.) |
| Opzioni aggiuntive | Lavaggio flessibile, Partenza ritardata, Ciclo breve, Extra Asciugatura, Pastiglia |
| Asciugatura | NaturalDry (apertura automatica della porta) + Extra Asciugatura |
| Addolcitore d'acqua | Sì, regolabile in base alla durezza |
| Serbatoio del sale | Capacità ~1 kg |
| Distributore di brillantante | 110 ml, dosaggio regolabile |
| Filtri | Set da 3 pezzi, pulizia regolare consigliata |
| Bracci erogatori | Superiore e inferiore, rimuovibili per la pulizia |
| Pannello di controllo | Display LED, tasti touch |
| Sicurezza | Aqua Stop, arresto automatico in caso di perdita, blocco porta |
| Garanzia | 5 anni (secondo condizioni IKEA) |
| Paese di produzione | Non specificato (progettato da IKEA) |
Domande frequenti - RÅGLANDA 005.680.35 IKEA
Domande degli utenti su RÅGLANDA 005.680.35 IKEA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Lavastoviglie in formato PDF gratuitamente! Trova il tuo manuale RÅGLANDA 005.680.35 - IKEA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. RÅGLANDA 005.680.35 del marchio IKEA.
MANUALE UTENTE RÅGLANDA 005.680.35 IKEA
Informazioni sulla sicurezza 49
Descrizione prodotto 52
Pannello dei comandi 52
Primo utilizzo 52
Caricamento dei cestelli 54
Utilizzo quotidiano 55
Funzioni
Tabella dei programmi 57
56
Pulizia e manutenzione 58
Cosa fare se... 59
Servizio Assistenza Tecnica 61
Dati tecnici 61
Consigli per la salvaguardia dell'ambiente 61
Installazione
GARANZIA IKEA 63
62
Informazioni sulla sicurezza
Prima di utilizzare l'apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consultazioni successive. Questo manuale e l'apparecchio sono corredati da importanti avvertenze di sicurezza, da leggere e rispettare sempre. Il fabbricante declina qualsiasi responsabilità che derivi dalla mancata osservanza delle presenti istruzioni di sicurezza, da usi impropri dell'apparecchio o da errate impostazioni dei comandi.
Tenere l'apparecchio fuori dalla portata dei bambini di età inferiore a 3 anni. Tenere i bambini di età inferiore agli 8 anni a debita distanza dall'apparecchio, a meno che non siano costantemente sorvegliati. L'uso di questo apparecchio da parte di bambini di età superiore agli 8 anni, di persone con ridotte capacità fisiche, sensoriali o mentali o di persone sprovviste di esperienza e conoscenze adeguate è consentito solo con un'adeguata sorveglianza, o se tali persone siano state istruite sull'utilizzo sicuro dell'apparecchio e siano consapevoli dei rischi.
Vietare ai bambini di giocare con l'apparecchio.
La pulizia e la manutenzione ordinaria non devono essere effettuate da bambini senza la supervisione di un adulto.
USO CONSENTITO
ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un dispositivo di commutazione esterno, ad esempio un temporizzatore, o attraverso un sistema di comando a distanza separato.
L'apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali: aree di cucina per il personale di negozi, uffici e altri contesti lavorativi; agriturismi; camere di hotel, motel, bed & breakfast e altri ambienti residenziali.
! Questo apparecchio non è destinato ad applicazioni professionali. Non utilizzare l'apparecchio all'aperto.
Il numero massimo di coperti è indicato nella scheda del prodotto.
La porta non deve essere lasciata aperta, perché in questa posizione può creare un pericolo di inciampo. La porta aperta può sostenere solo il carico del cestello estratto, stoviglie comprese. Non utilizzare la porta come base di appoggio e non sedersi né salire sulla stessa.
AVVERTENZA: I detersivi per lavastoviglie sono fortemente alcalini. In caso di ingestione possono essere estremamente pericolosi. Evitare il contatto con la pelle e gli occhi e tenere i bambini lontani dalla lavastoviglie quando la porta è aperta. Al termine del ciclo di lavaggio, controllare che la vaschetta del detersivo sia vuota.
AVVERTENZA: Coltelli e altri utensili appuntiti devono essere caricati nel cestello con la punta verso il basso, o devono essere disposti in posizione orizzontale per evitare il rischio di tagli.
Non conservare sostanze esplosive oppure infiammabili (ad es. taniche di benzina o bombolette spray) all'interno o in prossimità dell'apparecchio per evitare pericoli d'incendio.
L'apparecchio deve essere usato solo per il lavaggio di stoviglie in ambienti domestici secondo le istruzioni del presente manuale. L'acqua nell'apparecchio non è potabile. Usare solo detersivi e additivi indicati per lavastoviglie automatiche. Quando si aggiunge l'addolcitore (sale), eseguire subito un ciclo di lavaggio ad apparecchio vuoto per evitare rischi di corrosione alle parti interne.
Conservare il detersivo, il brillantante e il sale rigenerante fuori dalla portata dei bambini. Prima di eseguire gli
interventi di assistenza e manutenzione, chiudere il rubinetto dell'acqua e staccare l'apparecchio dalla rete elettrica. In caso di malfunzionamento, l'apparecchio deve essere scollegato dalla rete elettrica e dalla rete idraulica.
INSTALLAZIONE
Per evitare il rischio di lesioni personali, le operazioni di movimentazione e installazione dell'apparecchio devono essere eseguite da almeno due persone. Per evitare rischi di taglio, utilizzare guanti protettivi per le operazioni di disimballaggio e installazione.
Le operazioni di installazione, compresi gli eventuali allacci alla rete idrica, i collegamenti elettrici e gli interventi di riparazione devono essere eseguiti da personale qualificato. Non riparare né sostituire alcuna parte dell'apparecchio a meno che ciò non sia espressamente indicato nel manuale d'uso. Tenere i bambini a distanza dal luogo di installazione. Dopo aver disimballato l'apparecchio, assicurarsi che non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza Tecnica. A installazione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare potenziali rischi di soffocamento.
Per evitare rischi di scosse elettriche, prima di procedere all'installazione scollegare l'apparecchio dalla rete elettrica. Durante l'installazione, accertarsi che l'apparecchio non possa danneggiare il cavo di alimentazione e causare così rischi di scosse elettriche. Attivare l'apparecchio solo dopo avere completato la procedura di installazione.

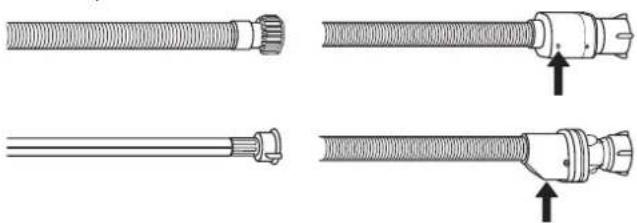

Per collegare la lavastoviglie alla rete dell'acqua, usare solo tubi nuovi. I tubi vecchi non devono essere riutilizzati. Tutti i tubi devono essere collegati saldamente per evitare che si scolleghino durante il funzionamento.
È necessario adempiere alle normative dell'ente erogatore dell'acqua potabile locale.
Pressione di alimentazione dell'acqua: 0,05 - 1,0 MPa.
L'apparecchio deve essere installato contro una parete o all'interno di un mobile per
limitare l'accesso al suo lato posteriore. Per le lavastoviglie dotate di aperture di ventilazione nella base, si raccomanda di non ostruire le aperture con un tappeto. Se la lavastoviglie viene installata come modulo terminale lasciando accessibile il pannello laterale, la zona delle cerniere deve essere rivestita per evitare il rischio di lesioni.
La temperatura dell'acqua di carico dipende dal modello di lavastoviglie. Se il tubo di carico installato presenta la marcatura "25°C max", la temperatura dell'acqua massima consentita è di 25°C. Per tutti gli altri modelli, la temperatura dell'acqua massima consentita è di 60°C. Non tagliare i tubi e in presenza di un apparecchio dotato del sistema di arresto dell'acqua non immergere in acqua la scatola di plastica del tubo di allacciamento. Se i flessibili non sono sufficientemente lunghi, rivolgersi a un rivenditore specializzato locale. Assicurarsi che i tubi di alimentazione e scarico acqua non presentino pieghe o strozzature. Prima di mettere in funzione l'apparecchio la prima volta, verificare la tenuta dei tubi di mandata e di scarico. Controllare che i quattro piedini siano bene in appoggio e stabili sul pavimento, se necessario regolarli, e controllare che la lavastoviglie sia perfettamente in piano usando una livella a bolla d'aria.
Per evitare il rischio di lesioni personali, utilizzare l'apparecchio soltanto quando i ripari indicati nella figura 19 delle istruzioni di montaggio risultano correttamente montati.
AVVERTENZE ELETTRICHE
La targhetta matricola si trova sulla porta della lavastoviglie (visibile a porta aperta).
⚠️ Deve essere possibile scollegare l'apparecchio dalla rete elettrica disinserendo la spina, se questa è accessibile, o tramite un interruttore multipolare installato a monte della presa nel rispetto dei regolamenti elettrici vigenti; inoltre, l'apparecchio deve essere messo a terra in conformità alle norme di sicurezza elettrica nazionali.
Non utilizzare cavi di prolunga, prese multiple o adattatori. Una volta terminata l'installazione, i componenti elettrici non dovranno più essere accessibili. Non utilizzare l'apparecchio quando si è bagnati
oppure a piedi nudi.
Non accendere l'apparecchio se il cavo di alimentazione o la spina sono danneggiati, se si osservano anomalie di funzionamento o se l'apparecchio è caduto o è stato danneggiato.
Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno identico dal produttore, da un centro di assistenza autorizzato o da un tecnico qualificato per evitare situazioni di pericolo.
Se la spina fornita in dotazione non è adatta alla propria presa, contattare un tecnico qualificato.
Non tirare il cavo di alimentazione. Non immergere il cavo di alimentazione o la spina nell'acqua.
Tenere il cavo di alimentazione lontano dalle superfici calde.
PULIZIA E MANUTENZIONE
AVVERTENZA: Per evitare rischi di folgorazione, prima di qualsiasi intervento di manutenzione accertarsi che l'apparecchio sia spento e scollegato dall'alimentazione elettrica. Per evitare il rischio di lesioni personali, utilizzare guanti protettivi (rischio di lacerazione) e scarpe di sicurezza (rischio di contusione); assicurarsi che qualsiasi movimentazione sia eseguita da due persone (ridurre il carico); mai utilizzare pulitrici a getto di vapore (rischio di scosse elettriche). Le riparazioni non professionali e non autorizzate dal produttore potrebbero comportare un rischio per la salute e la sicurezza, per il quale il produttore non può essere ritenuto responsabile. Qualsiasi difetto o danno causato da riparazioni o interventi di manutenzione non professionali non sarà coperto dalla garanzia, i cui termini sono descritti nel documento consegnato con l'unità.

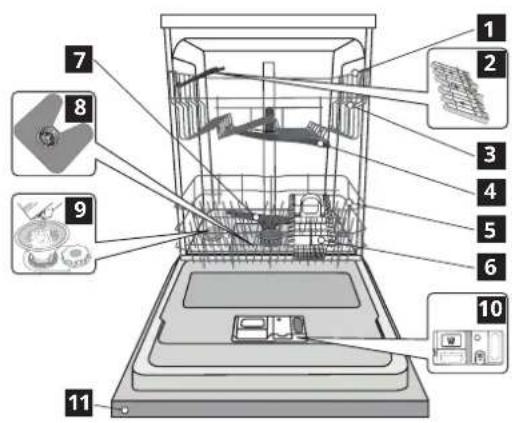

Descrizione prodotto
1 Cestello superiore
2 Sponde ribaltabili
3 Regolatore altezza cestello superiore
4 Aspersore superiore
5 Cestello inferiore
6 Cestello portaposate
7 Aspersore inferiore
8 Gruppo filtro
9 Distributore del sale
10 Distributori per detersivo e brillantante
11 Pannello comandi
Pannello dei comandi
2 Tasto di selezione programmi
3 Spia di riempimento sale
4 Spia di riempimento brillantante
5 Programma e indicatore di durata del ritardo
6 Spia pastiglie
7 Display
8 Spia Lavaggio flessibile
9 Tasto Lavaggio flessibile
10 Tasto Avvio ritardato
11 Tasto breve durata con relativa spia
12 Tasto Extra Dry e relativa spia
13 Tasto AVVIO/Pausa con spia / Pastiglie
Primo utilizzo
Suggerimento per il primo utilizzo
Prima dell'installazione e del primo utilizzo dell'apparecchio, leggere attentamente le "ISTRUZIONI DI SICUREZZA" e le "ISTRUZIONI DI MONTAGGIO" disponibili nella busta di documentazione del prodotto. Ricordarsi di rimuovere tutte le parti di protezione per il trasporto dalla lavastoviglie.
Riempimento del serbatoio del sale
L'uso di sale previene la formazione di CALCARE sulla superficie dei piatti e sui componenti della macchina.
- È indispensabile che IL SERBATOIO DEL SALE NON SIA MAI VUOTO.
- È essenziale quindi che il livello di durezza dell'acqua sia stato impostato.
Il serbatoio del sale è situato nella parte inferiore della lavastoviglie (vedere DESCRIZIONE DEI PRODOTTO) e deve essere rifornito ogni volta che l'indicatore di RIEMPIMENTO SALE sul pannello comandi si accende.
- Togliere il cestello inferiore e svitare il tappo del serbatoio (ruotare in senso antiorario).
- Sistemare opportunamente l'imbuto (vedere figura) e riempire il serbatoio del sale fino all'orlo (circa 1 kg); Non è inconsueto che l'acqua trabocchi leggermente.
- Solo la prima volta: riempire d'acqua il serbatoio del sale.
- Togliere l'imbuto ed eliminare
qualsiasi residuo di sale dall'area circostante l'apertura.
Accertarsi che il tappo sia adeguatamente serrato per evitare l'ingresso di detersivo all'interno della vaschetta durante il programma di lavaggio (ciò potrebbe causare il danneggiamento del dispositivo addolcente senza possibilità di riparazione).
Non appena completata tale procedura, avviare uno dei programmi senza carico. Il programma "Prelavaggio" di per sé NON è sufficiente.
Le fuoriuscite di soluzione salina o di grani di sale possono causare corrosione e danneggiare irreparabilmente i componenti in acciaio inox.
Eventuali danni risultanti non saranno coperti da garanzia.
Utilizzare soltanto sale di tipo specifico per lavastoviglie. La mancanza di sale nel serbatoio potrebbe danneggiare l'addolcitore d'acqua e la resistenza per effetto dell'accumulo di calcare. L'uso del sale è consigliato con qualsiasi tipo di detersivo per lavastoviglie.
Ogni volta che occorre aggiungere sale, la procedura deve essere necessariamente eseguita prima dell'inizio del ciclo di lavaggio per evitare rischi di corrosione.
Impostazione della durezza dell'acqua
Per consentire che il dispositivo addolcente dell'acqua agisca al meglio, è essenziale che l'impostazione del livello di durezza dell'acqua tenga conto della sua durezza effettiva nell'utenza domestica. È possibile ottenere il valore di durezza dell'acqua nell'utenza domestica rivolgendosi al proprio fornitore. Il valore predefinito per la durezza dell'acqua viene impostato in fabbrica.
- Azionare l'apparecchio premendo il tasto ACCENSIONE/SPEGNIMENTO.
- Disattivare l'apparecchio premendo il tasto ACCENSIONE/SPEGNIMENTO.
- Premere il tasto per 5 secondi finché non si sente un segnale acustico.
- Azionare l'apparecchio premendo rapidamente il tasto ACCENSIONE/SPEGNIMENTO.
- Il numero corrispondente al livello di selezione corrente e l'indicatore di livello del sale lampeggiano entrambi.
- Premere il tasto per selezionare il livello di durezza dell'acqua desiderato (vedere la TABELLA DI DUREZZA DELL'ACQUA).
- Disattivare l'apparecchio premendo il tasto ACCENSIONE/SPEGNIMENTO. La procedura di impostazione è stata completata!
| Tabella di durezza dell'acqua | |||
| Livello °dH | Gradi tedeschi | °fH Gradi francesi | °Clark Gradi inglesi |
| 1 Dolce 0 - 6 0 | -10 0 - 7 | ||
| 2 Intermedia 7 | -11 11 - 20 8 - 14 | ||
| 3 Media 12 - 16 | 21 - 29 15 - 20 | ||
| 4 Dura 17 - 34 | 30 - 60 | 21 - 42 | |
| 5 Molto dura | 35 - 50 | 61 - 90 | 43 - 62 |
Sistema di addolcimento dell'acqua
L'addolcitore riduce automaticamente la durezza dell'acqua, impedendo la formazione di calcare sulla serpentina e contribuendo a migliorare l'efficienza di lavaggio. Questo sistema si rigenera con il sale, che deve essere perciò rabboccato quando il serbatoio del sale è vuoto. La frequenza della rigenerazione dipende dall'impostazione del livello di durezza dell'acqua - la rigenerazione avviene una volta ogni 6 cicli Eco con la durezza dell'acqua impostata al livello 3. Il processo di rigenerazione inizia durante il risciacquo finale e termina nella fase di asciugatura, prima del termine del ciclo.
- Ogni rigenerazione comporta: un consumo di \~3,5 litri d'acqua;
- un prolungamento di 5 minuti della normale durata del ciclo;
- un consumo di energia minore di 0,005 kWh.
Riempimento del distributore di brillantante
L'utilizzo di brillantante facilita il processo di ASCIUGATURA delle stoviglie. Il distributore di brillantante A deve essere riempito ogni volta che la spia di RIEMPIMENTO DEL BRILLANTANTE si accende sul pannello comandi.
B
- Aprire il distributore B premendo e sollevando la linguetta sul coperchio.
- Versare delicatamente il brillantante fino al segno che indica il livello di riferimento massimo (110 ml), ma evitandone la fuoriuscita. Nel caso in cui ciò si verifichi, asciugare immediatamente il liquido fuoriuscito mediante un panno asciutto.
- Abbassare il coperchio fino ad avvertire lo scatto che ne segnala la chiusura.
Non versare MAI il brillantante direttamente all'interno della vaschetta.
Regolazione del dosaggio di brillantante
Se non si è completamente soddisfatti del processo di asciugatura, è possibile regolare la quantità di brillantante da utilizzare.
- Azionare la lavastoviglie agendo sul tasto ACCENSIONE/SPEGNIMENTO.
- Disattivare la lavastoviglie utilizzando lo stesso tasto ACCENSIONE/SPEGNIMENTO.
- Premere tre volte il tasto si avverte il segnale corrispondente.
- Azionare la lavastoviglie mediante il tasto ACCENSIONE/SPEGNIMENTO.
- Il numero corrispondente alla selezione corrente e la spia del brillantante lampeggiano entrambi.
- Premere il tasto per impostare il livello corrispondente alla dose di brillantante richiesta.
- Disattivare la lavastoviglie utilizzando lo stesso tasto ACCENSIONE/SPEGNIMENTO.
La procedura di impostazione è stata completata!
Nel caso in cui il livello di brillantante sia impostato su ZERO (programma ECOLOGICO), il brillantante non viene erogato. In caso di esaurimento del brillantante la spia BRILLANTANTE INSUFFICIENTE non è illuminata. A seconda del modello di lavastoviglie è possibile impostare al massimo 5 livelli di dosaggio. Le impostazioni di fabbrica dipendono dal modello; seguire le Istruzioni precedenti in base alle caratteristiche del proprio apparecchio.
- In presenza di strisce con sfumature blu sulla superficie dei piatti, impostare un livello di dosaggio basso (1-2).
- In presenza di gocce d'acqua o di calcare sulla superficie dei piatti impostare invece dosaggi alti (3-4).
Riempimento del distributore di detersivo
L'uso di un detersivo non specifico per lavastoviglie potrebbe causare malfunzionamenti o danni all'apparecchio.
Per ottenere i migliori risultati nel lavaggio come nell'asclugatura dei platti, è necessario l'utilizzo combinato di detersivo, brillantante e sale.
Si raccomanda l'utilizzo di detersivi privi di fosfati o di cloro, poiché tali sostanze sono dannose per l'ambiente. Un buon lavaggio dipende anche dalla corretta dose di detersivo da utilizzare.
Una dose eccessiva non comporta un lavaggio più efficace ma aumenta il livello di inquinamento presente nell'ambiente.
È possibile regolare la dosa corretta in base alla qualità di sporcizia da eliminare. Per stoviglie mediamente sporche, utilizzare una dose di circa 35g (detersivo in polvere) o 35ml (detersivo liquido) e aggiungere un cucchiaino di detersivo direttamente nella vaschetta. Se si utilizzano le pastiglie, una di esse corrisponde alla dose sufficiente.
Se le stoviglie sono soltanto leggermente sporche oppure sono state risciacquate prima di essere poste nella lavastoviglie, ridurre in proporzione la dose di detersivo da utilizzare (dose minima: 25 g/ml), es. tralasciare l'aggiunta di detersivo in polvere/liquido direttamente nella vaschetta.

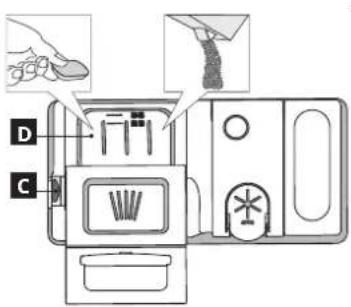

Per aprire il distributore di detersivo premere il tasto C. Versare il detersivo solo nella vaschetta D asciutta. Mettere la dose di detersivo per il prelavaggio direttamente all'interno del distributore.
- Per il dosaggio corretto del detersivo fare riferimento ai dati sopra riportati. Il distributore D contiene indicatori di livello per facilitare il dosaggio del detersivo.
-
Eliminare eventuali residui di detersivo dai bordi della vaschetta e chiudere il coperchio fino ad avvertire lo scatto caratteristico.
-
Chiudere il coperchio della vaschetta sollevandolo fino a portare il dispositivo di chiusura in sede.
Il distributore del detersivo si apre automaticamente quando previsto dal programma in uso. Se si utilizzano detersivi del tipo "All in one", si consiglia di servirsi del tasto PASTIGLIA per impostare il programma in modo da ottenere sempre i migliori risultati nel lavaggio e nell'asciugatura.
Caricamento dei cestelli
CONSIGLI
Prima di caricare i cestelli, eliminare tutti i residui di cibo dalle stoviglie e vuotare i bicchieri. Non occorre il risciacquo sotto acqua corrente prima del caricamento.
Sistemare le stoviglie in modo che rimangano in sede e non si possano ribaltare; e sistemare le vaschette con le aperture rivolte verso il basso e le parti concave/complesse disposte obliquamente, per consentire all'acqua di lavaggio di raggiungere ogni superficie e scorrervi liberamente.
Avvertenza: coperchi, maniglie, vassoi e padelle non devono ostacolare la rotazione degli aspersori.
Riporre tutti gli oggetti di piccole dimensioni nel cestello portaposate. Quando molto sporche, riporre piatti e pentole nel cestello inferiore poiché nel relativo settore gli aspersori svolgono un'azione più intensa e consentono migliori prestazioni nel lavaggio.
Una volta completata la procedura di carico, accertarsi che gli aspersori possano ruotare liberamente.

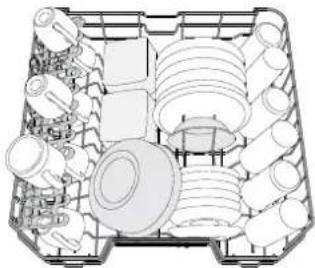

Cestello superiore
Riporvi i piatti poco resistenti e le stoviglie delicate: vetri, tazze, piattini, insalatiere dal bordi bassi.
(esempio di carico del cestello superiore)

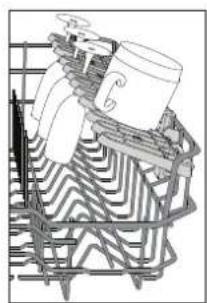

Sponde ribaltabili con posizione regolabile
Per ottimizzare la disposizione delle stoviglie all'interno del cestello, le sponde laterali ribaltabili possono essere ribaltate o aperte.
Si possono disporre i bicchieri da vino nelle sponde ribaltabili in modo assolutamente sicuro, Inserendone lo stelo negli appositi spazi.
In base al modello:
- per estendere le sponde occorre farle scorrere verso l'alto e ruotarle oppure sganciarle dai fermi e abbassarle.
- per ripiegare le sponde occorre ruotarle e farle scorrere verso il basso oppure sollevarle e agganciarle ai fermi.
Regolazione in altezza del cestello superiore
È possibile regolare del cestello superiore nel senso dell'altezza: la posizione rialzata consente di sfruttare al massimo il cestello inferiore per riporvi le stoviglie di dimensioni ingombranti, mentre la posizione ribassata consente di utilizzare le sponde ribaltabili creando lo spazio
che esse richiedono e di evitare urti con gli oggetti caricati nel cestello inferiore.
Il cestello superiore è munito di un regolatore in altezza (vedere figura); senza premere sulle leve, sollevare il cestello afferrandolo per i lati fino a quando non è stabile nella posizione rialzata.
Per ripristinare la posizione ribassata, agire sulle leve A poste ai lati del cestello e abbassare il cestello.
Si raccomanda di non regolare l'altezza dei cestelli dopo averli caricati.
Non rialzare o ribassare MAI il cestello agendo su un lato soltanto.

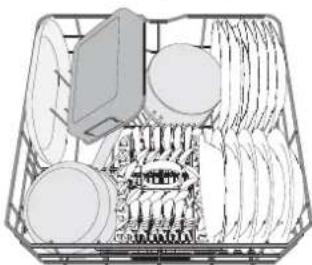

Cestello inferiore
Per pentole, coperchi, piatti, insalatiere, stoviglie, ecc. In teoria conviene disporre piatti e coperchi di grandi dimensioni al lati, per evitare interferenze con l'elemento aspersore. Il cestello inferiore è munito di sponde ribaltabili da utilizzare in posizione verticale per la migliore sistemazione dei piatti oppure in posizione orizzontale (abbassata) per consentire il facile carico di scodelle e recipienti per alimenti.
(esempio di carico nel cestello inferiore)
Cestello portaposate
Il cestello è munito di griglie nella parte superiore per ottimizzare la disposizione delle posate. Il cestello portaposate deve essere sistemato soltanto nella parte anteriore del cestello inferiore.
I coltelli e le altre posate con bordi taglienti devono essere riposte nel cestello portaposate con le punte rivolte verso il basso e orizzontalmente nelle sponde ribaltabili del cestello superiore.
Danneggiamento di bicchieri e stoviglie
- Utilizzare soltanto bicchieri e porcellane garantite dal produttore per il lavaggio in lavastoviglie.
- Utilizzare un detersivo delicato e adatto al tipo di stoviglie in questione
- Togliere i bicchieri e gli altri elementi dalla lavastoviglie non appena sia terminato il ciclo di lavaggio.
Stoviglie di tipo non adatto
• Stoviglie e posate in legno.
- Bicchieri decorati, stoviglie artigianali e piatti antichi. le decorazioni non sono sufficientemente resistenti.
- Componenti in materiali sintetici che non resistono alle temperature elevate.
• Stoviglie in rame e stagno.
- Stoviglie sporche di cenere, cera, grasso lubrificante o inchio-stro.
Durante la fase di lavaggio i colori delle decorazioni di bicchieri e pezzi in alluminio/argento possono sbiadire. Alcuni tipi di bicchieri (es. i bicchieri in cristallo) possono divenire opachi anche soltanto dopo un certo numero di lavaggi.
Igienizzante
Per evitare la formazione di cattivi odori e sedimenti all'interno della lavastoviglie, si raccomanda di avviare un programma ad alta temperatura almeno una volta al mese. Per eseguire la pulizia dell'apparecchio utilizzare un cucchiaino di detersivo e avviare il ciclo in assenza di carico.
CONSIGLI PER IL RISPARMIO ENERGETICO
- Se la lavastoviglie viene usata secondo le istruzioni del produttore, il lavaggio delle stoviglie a macchina comporta normalmente un minore consumo di energia e acqua rispetto al lavaggio a mano.
- Per ottimizzare l'efficienza della lavastoviglie si raccomanda di avviare il ciclo di lavaggio con l'apparecchio a pieno carico. Caricando la lavastoviglie fino alla capacità indicata dal produttore si contribuirà a ridurre i consumi d'acqua e di energia. Per informazioni sul caricamento corretto delle stoviglie, leggere la sezione sul caricamento dei cestelli. In caso di carico parziale, si raccomanda di usare le apposite opzioni di lavaggio se disponibili (LAVAGGIO FLESSIBILE), caricando solo i cestelli selezionati. Un caricamento non corretto o eccessivo della lavastoviglie può aumentare il consumo di risorse (acqua, energia e tempo, oltre a generare una maggiore rumorosità) e ridurre le prestazioni di lavaggio e asciugatura.
- Il pre-risciacquo delle stoviglie comporta un maggiore consumo di acqua ed energia e non è consigliato.
Utilizzo quotidiano
-
VERIFICA DEL COLLEGAMENTO ALLA RETE IDRICA
Verificare che la lavastoviglie sia collegata alla rete idrica e che il rubinetto dell'acqua sia aperto. -
AZIONAMENTO DELLA LAVASTOVIGLIE
Aprire la porta e premere il tasto ACCENSIONE/SPEGNIMENTO.
-
CARICAMENTO DEI CESTELLI (vedere CARICAMENTO DEI CESTELLI)
-
RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO
(vedere RIEMPIMENTO DEL DISTRIBUTORE DI DETERSIVO).
- SELEZIONARE IL PROGRAMMA E ADATTARE IL CICLO SE- CONDO NECESSITÀ
Selezionare il programma più adatto in base al tipo di stoviglie e al grado di sporco (vedere la DESCRIZIONE DEI PROGRAMMI) premendo il tasto √
Selezionare le opzioni richieste (vedere FUNZIONI).
- AVVIO
Avviare il ciclo di lavaggio premendo il pulsante START/Pause (AVVIO/Pausa) (il led è acceso) e chiudendo la porta entro 4 secondi. Quando il programma si avvia, verrà emesso un singolo segnale acustico. Se la porta non viene chiusa entro 4 secondi viene emesso un suono di allarme. In questo caso, aprire la porta, premere il tasto AVVIO/Pausa e richiudere la porta entro 4 secondi.
- FINE DEL CICLO DI LAVAGGIO
Per segnalare la fine del ciclo di lavaggio vengono emessi alcuni segnali acustici e sul display lampeggia il numero del ciclo di lavaggio. Aprire la porta e spegnere l'apparecchio pre-mendo il pulsante ON/OFF (Accensione/Spegnimento). Per evitare bruciature, prima di togliere le stoviglie attendere pochi minuti. Scaricare i cestelli, iniziando da quello inferiore.
La macchina si disattiva automaticamente nel corso di determinati periodi di inattività prolungata, al fine di ridurre al minimo il consumo di elettricità. Se le stoviglie sono soltanto leggermente sporche oppure sono state risciacquate prima di essere poste nella lavastoviglie, ridurre in proporzione la dose di detersivo da utilizzare.
Modifica di un programma in corso
Nel caso in cui sia stato selezionato il programma sbagliato, è possibile apportarvi le modifiche necessarie a condizione che esso sia appena iniziato: aprire lo sportello e premere a lungo il tasto ACCENSIONE/SPEGNIMENTO; l'apparecchio si spegnerà. Azionare nuovamente la macchina agendo sul tasto ACCENSIONE/SPEGNIMENTO e selezionare il nuovo ciclo di lavaggio con qualsiasi opzione richiesta; avviare il ciclo chiudendo lo sportello e premendo il tasto AVVIO/Pausa entro 4 secondi. In caso di tempi superiori a 4 secondi, l'apparecchio si mette automaticamente in pausa e occorre riavviare l'apparecchio ripetendo l'ultima operazione.
Aggiunta di altre stoviglie
Senza spegnere la macchina, aprire la porta (Il led AVVIO/Pausa inizia a lampeggiare) (fare attenzione al vapore CALDO!) e sistemare le posate all'Interno della lavastoviglie. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui era stato interrotto.
Interruzioni involontarie del ciclo
In caso di apertura della porta durante il ciclo di lavaggio, o in caso di interruzione di corrente, il ciclo entra in pausa. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui era stato interrotto.
Funzioni
Le FUNZIONI possono essere selezionate direttamente premendo il tasto corrispondente (vedere PANNELLO COMANDI). Se una funzione non è compatibile con il programma selezionato (vedere TABELLA PROGRAMMI), il LED corrispondente lampeggia rapidamente 3 volte e viene emesso un segnale acustico. La funzione non sarà abilitata.
LAVAGGIO FLESSIBILE
Nel caso in cui i platti da lavare siano pochi, per limitare il consumo di acqua, elettricità e detersivo si può utilizzare il programma Mezzo carico.
Selezionare il programma richiesto e quindi premere il tasto LAVAGGIO FLESSIBILE: sul display compare il simbolo del cestello prescelto. Come sua impostazione predefinita, l'apparecchio esegue il lavaggio in tutti i cestelli.
Per il lavaggio esclusivamente di un cestello in particolare, premere ripetutamente il tasto in questione:
indicato nel display (cestello inferiore soltanto)
indicato nel display (cestello superiore soltanto)
indicato nel display (l'opzione è impostata su Spegnimento e l'apparecchio esegue il lavaggio per tutti i cestelli).
AVVIO RITARDATO
È possibile ritardare l'avvio del programma per un tempo compreso tra 1 e 12 ore.
- Premere il tasto AVVIO RITARDATO: sul display appare il simbolo "h" corrispondente; a ogni pressione del tasto aumenta l'intervallo di tempo (1 h, 2 h, ecc. fino a un massimo di 12 h) tra il momento in cui i seleziona il programma e l'avvio del ciclo di lavaggio selezionato.
- Selezionare il programma di lavaggio, premere il tasto AVVIO/PAUSA e chiudere la porta entro 4 secondi: Il timer inizia il conto alla rovescia.
- Una volta trascorso il tempo impostato, l'indicatore "h" si spegne e inizia il ciclo di lavaggio.
Per regolare il tempo di avvio ritardato e selezionare un intervallo di tempo inferiore a quello impostato, premere il tasto AVVIO RITARDATO. Per annullare l'impostazione, premere ripetutamente il tasto fino allo spegnimento dell'indicatore "h".
Una volta avviato il ciclo di lavaggio, non è più possi- bile impostare la funzione di avvio ritardato.
BREVE DURATA
Questa opzione consente di ridurre la durata dei principali programmi ma di mantenere la stessa qualità nelle prestazioni.
Selezionare un programma, premere il tasto di breve durata SHORT TIME: la corrispondente spia si illumina. Per deselezionare l'opzione in questione premere nuovamente lo stesso tasto.
EXTRA DRY
Una temperatura più elevata durante il risciacquo finale come fase di asciugatura prolungata che consente una migliore asciugatura.
Dopo aver selezionato il programma richiesto, premere il tasto EXTRA DRY: la corrispondente spia si illumina.
Per deselezionare l'opzione in questione premere nuovamente lo stesso tasto.
L'opzione EXTRA DRY comporta una maggior durata del ciclo di lavaggio.
Pastiglia
Premere il tasto AVVIO/PAUSA per 3 secondi (la spia corrispondente si accenderà) se si utilizza un detersivo combinato in pastiglie (brillantante, sale e detersivo in un'unica dose).
Se si utilizza un detersivo in polvere o in forma liquida, questa funzione deve essere disattivata.
SPIA DI FUNZIONAMENTO
La luce di un LED prolettata sul pavimento segnala che la lavastoviglie è in funzione. È possibile selezionare una delle seguenti modalità di funzionamento: a) Funzione disattivata.
b) All'avvio del ciclo di lavaggio la spia si accende per pochi secondi, rimane spenta per tutta la durata del ciclo e lampeggia alla sua conclusione.
c) La spia rimane accesa durante il ciclo di lavaggio e lampeggia alla sua conclusione (modalità predefinita).
A seconda che sia stata impostata la modalità b) oppure c), in caso di impostazione del programma di avvio ritardato la spia si illumina rispettivamente per pochi secondi e per l'intera durata del conto alla rovescia.
La spia si spegne a ogni apertura della porta. Per selezionare la modalità richiesta: accendere l'apparecchio e tenere premuto il tasto finché una delle tre lettere compare sul display, premere ripetutamente il tasto fino a selezionare la lettera (o la modalità) desiderata, quindi tenere premuto il tasto per confermare la selezione.
Nota: Se il sistema NaturalDry è attivo e apre la porta, la spia di funzionamento non lampeggerà alla fine del ciclo.
NATURALDRY
Il sistema NaturalDry è una funzione di asciugatura a convezione che apre automaticamente la porta durante/dopo la fase di asciugatura per garantire stoviglie perfettamente asciutte dopo ogni lavaggio. La porta viene aperta quando la temperatura è tale da non poter danneggiare i mobili della cucina. Come ulteriore protezione dal vapore, la lavastoviglie viene fornita con una speciale lamina di protezione aggiuntiva. Per istruzioni sul montaggio della lamina protettiva, vedere le (ISTRUZIONI DI MONTAGGIO).
La funzione NaturalDry può essere disabilitata come segue:
- Accedere al menu indicatore di funzionamento come nell'ultimo passaggio, tenere premuto fino alla comparsa del menu.
- Premere nuovamente per 6 secondi per accedere al menu NaturalDry.
- Accedendo al menu di controllo NaturalDry è possibile cambiare lo stato della funzione premendo il tasto E - funzione abilitata d - funzione disabilitata
Per confermare la modifica e uscire dal menu di controllo, premere a lungo il tasto (3 sec)..
| APERTURA PORTA | |
| Eco 50° 165 min | |
| Auto 50-60° 80-175 min* | |
| Intensivo 65° 165 min | |
| Lavaggio velocie 30' 50° fine ciclo | |
| Lavaggio e asciugatura veloci 50° | 80 min |
| Cristalli 45° | 95 min |
| Silenzioso 50° | 205 min |
| Igienizzante 65° | N/D |
| Prelavaggio | N/D |
| Auto-pulizia 65° | N/D |
* a seconda delle impostazioni
Tabella dei programmi
| Programma | Fase di asciugatura | Natural Dry | Funzioni disponibili (*) | Durata del programma (h:min)**) | Consumo d'acqua (litri/ciclo) | Consumo di energia (kWh/ciclo) | ||
| 1 Eco 50° |  | √ | √ |   | 3:10 | 9,5 | 0,85 | |
| 2 Auto |  50-60° | √ | √ |  [WAB7]  | 1:25 - 3:00 | 7,0 - 14,0 | 0,90 - 1,40 | |
| 3 Intensivo |  65° | √ | √ |    | 2:50 | 14,0 1,50 | ||
| 4 Lavaggio veloce 30' |  50° | - | √ |    | 0:30 | 9,0 | 0,50 | |
| 5 Lavaggio e asciugatura veloci |  50° | √ | √ |  [7TAB]  | 1:25 | 11,5 | 1,10 | |
| 6 Cristalli | [BXGT] 45° | √ | √ |    | 1:40 | 11,5 | 1,20 | |
| 7 Silenzioso |  50° | √ | √ |    | 3:30 | 15,0 | 1,15 | |
| 8 Igienizzante |  65° | √ | - |  | 1:40 | 10,0 1,30 | ||
| 9 Prelavaggio |  - | - | - |   | 0:12 | 4,5 0,01 | ||
| 10 Auto-pulizia |  65° | - | - |  | 0:50 | 8,0 | 0,85 | |
La misurazione dei dati per il programma ECO avviene in condizioni di laboratorio secondo quanto prescritto dalla norma europea EN 60436:2020.
Nota per i laboratori di prova: per informazioni comparative sulle condizioni delle prove EN, inviare una email al seguente indirizzo:
dw_test_support@whirlpool.com
Questi programmi non richiedono un pre-trattamento delle stoviglie.
*) Non è possibile selezionare tutte le opzioni contemporaneamente
**) Ad eccezione del programma Eco, i valori riportati per gli altri programmi sono puramente indicativi. La durata effettiva può dipendere da molti fattori, quali la temperatura e la pressione dell'acqua di alimentazione, la temperatura ambiente, la dose di detersivo utilizzata, la quantità e il tipo di carico e il suo bilanciamento, la selezione di determinate opzioni e la taratura dei sensori.
- ECO - Il programma Eco è indicato per le stoviglie mediamente sporche; è il programma più efficiente in termini di consumo combinato di acqua ed energia e viene usato per valutare la conformità dell'apparecchio alla legislazione UE in materia di progettazione ecocompatibile.
- AUTO - Per piatti con sporco normale e residui secchi di cibo. Rileva il livello di sporco delle stoviglie e seleziona il programma adeguato. Durante il rilevamento del livello di sporco, sul display compare un'animazione e la durata del ciclo viene aggiornata.
- INTENSIVO - Programma indicato per stoviglie molto sporche, consigliato specialmente per pentole e tegami. Da non usare per stoviglie delicate.
- LAVAGGIO VELOCE 30' - Programma indicato per un mezzo carico di stoviglie poco sporche e prive di residui secchi. Non include la fase di asciugatura.
- LAVAGGIO E ASCIUGATURA VELOCI - Stoviglie sporche in modo normale. Ciclo quotidiano; permette di ottenere risultati di lavaggio e asciugatura ottimali in un tempo inferiore.
- CRISTALLI - Programma per oggetti delicati che sono sensibili alle alte temperature, come ad esempio bicchieri e tazze.
- SILENZIOSO - Programma ottimizzato per essere usato durante la notte assicurando ottime performance. Permette di ottenere risultati di lavaggio e asciugatura ottimali con una minima emissione sonora.
- IGIENIZZANTE - Per stoviglie normalmente o molto sporche, include un lavaggio addizionale antibatterico. Ciclo utilizzabile per la manutenzione della lavastoviglie.
- PRELAVAGGIO - Da utilizzare per sciacquare le stoviglie da lavare successivamente. Questo programma non richiede detersivo.
- AUTO-PULIZIA - Programma da utilizzare per la manutenzione della lavastoviglie; deve essere eseguito solo con l'apparecchio VUOTO e usando un detersivo specifico per la manutenzione della lavastoviglie.
Modifica di un programma in corso
Nel caso in cui sia stato selezionato il programma sbagliato, è possibile apportarvi le modifiche necessarie a condizione che esso sia appena iniziato: aprire lo sportello e premere a lungo il tasto ACCENSIONE/SPEGNIMENTO; l'apparecchio si spegnerà. Azionare nuovamente la macchina agendo sul tasto ACCENSIONE/SPEGNIMENTO e selezionare il nuovo ciclo di lavaggio con qualsiasi opzione richiesta; avviare il ciclo chiudendo lo sportello e premendo il tasto AVVIO/Pausa entro 4 secondi.
In caso di tempi superiori a 4 secondi, l'apparecchio si mette automaticamente in pausa e occorre riavviare l'apparecchio ripetendo l'ultima operazione.
Aggiunta di altre stoviglie
Senza spegnere la macchina, aprire la porta (Il led AVVIO/Pausa inizia a lampeggiare) (fare attenzione al vapore CALDO!) e sistemare le posate all'interno della lavastoviglie. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui era stato interrotto.
Interruzioni involontarie del ciclo
In caso di apertura della porta durante il ciclo di lavaggio, o in caso di interruzione di corrente, il ciclo entra in pausa. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui era stato interrotto.
Pulizia e manutenzione
ATTENZIONE: In caso di intervento di manutenzione, scollegare sempre l'apparecchio dall'alimentazione elettrica. Non utilizzare liquidi infiammabili per la pulizia della macchina.
Pulizia della lavastoviglie
È possibile eliminare qualsiasi segno all'interno dell'apparecchio con l'ausilio di un panno inumidito con acqua e aceto.
Le superfici esterne della macchina e il pannello comandi possono essere puliti mediante un panno in materiale non abrasivo preventivamente inumidito con acqua. Non utilizzare solventi o prodotti abrasivi.
Prevenzione degli odori sgradevoli
Tenere sempre aperta la porta dell'apparecchio per evitare la formazione e la conservazione dell'umidità al suo interno. Pulire regolarmente le guarnizioni lungo il perimetro della porta e il distributore del detersivo con una spugna inumidita.
Ciò impedisce che resti di cibo rimangano intrappolati nelle guarnizioni, che è la principale causa di formazione di odori sgradevoli.
Controllo del tubo di carico dell'acqua
Controllare periodicamente l'integrità del tubo di carico. Se fosse danneggiato, sostituirlo con un tubo nuovo reperibile presso il Servizio Assistenza o un rivenditore specializzato. In base al tipo di tubo:
Se il tubo di carico ha un rivestimento trasparente, controllare periodicamente che non vi siano zone di colore più intenso. In questo caso, è possibile che il tubo presenti una perdita e debba essere sostituito.
Per i tubi antiallagamento: controllare la finestrella di ispezione della valvola di sicurezza (vedere la freccia). Se è rossa, significa che la funzione antiallagamento si è attivata; in questo caso il tubo deve essere sostituito con uno nuovo.
Per staccare il tubo, premere il tasto di sblocco e svitare il tubo.
Pulizia del tubo di carico acqua
Se i tubi dell'acqua sono nuovi o sono rimasti inutilizzati per un periodo prolungato, prima di eseguire i raccordi necessari far scorrere l'acqua per controllare che sia pulita e priva di impurità. In assenza di tale precauzione, il tubo di carico acqua può risultare ostruito con conseguente danneggiamento della lavastoviglie.
Pulizia del gruppo filtro
Pulire regolarmente il gruppo filtro in modo che nei relativi elementi non si formino ostruzioni e che l'acqua vi scorra regolarmente.
L'uso della lavastoviglie con i filtri ostruiti, o con oggetti estranei nel sistema filtrante o nei bracci irroratori, può causare malfunzionamenti e determinare una perdita di prestazioni, un aumento della rumorosità o un maggiore consumo di risorse.
Il gruppo filtro è composto da tre elementi filtranti che eliminano la presenza di residui di cibo dall'acqua di lavaggio, rimettendola in circolo ai fini del programma.
Non utilizzare mai la lavastoviglie priva dei filtri o con i filtri allentati.

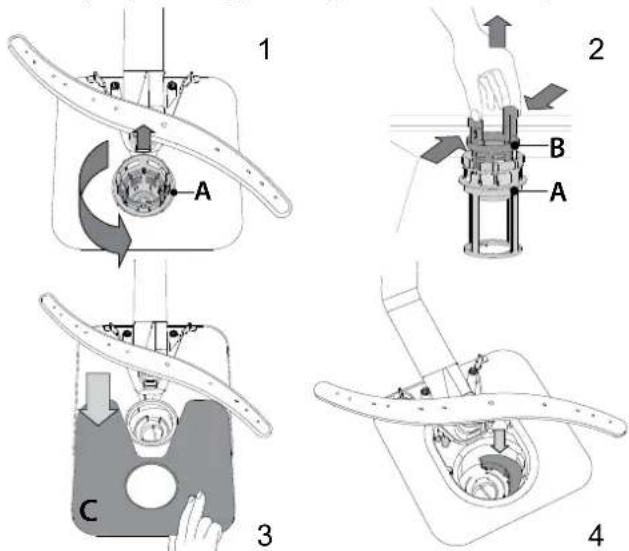

Almeno una volta al mese o ogni 30 cicli di lavaggio, verificare lo stato del gruppo filtro e all'occorrenza pulirlo in profondità sotto l'acqua corrente, usando una spazzola non metallica e seguendo le istruzioni sotto riportate:
- Ruotare il filtro cilindrico A in senso antiorario, quindi estrarlo(Fig. 1).
- Smontare il filtro a tazza B esercitando una leggera pressione sulle sponde laterali(Fig. 2).
- Far scorrere il filtro a piastra in acciaio inossidabile C, fino ad estrarlo (Fig. 3).
- Se si trovano oggetti estranei (frammenti di vetro, porcellana, ossa, semi di frutta, ecc.), rimuoverli con attenzione.
- Esaminare il sifone ed eliminare la presenza di qualsiasi residuo di cibo. NON TOGLIERE MAI l'elemento di protezione della pompa di lavaggio (dettaglio di colore nero) (Fig 4).
Pulizia dei bracci aspersori
I residui di cibo possono occasionalmente formare incrostazioni
sui bracci aspersori e bloccare i fori utilizzati per l'irrorazione dell'acqua. Si
raccomanda pertanto di ispezionare di volta in volta i bracci e di pulirli mediante piccola spazzola metallica.

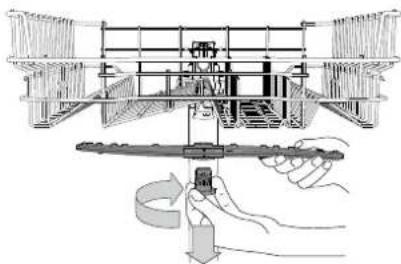

Per smontare il braccio aspersore superiore,
ruotare l'anello di bloccaggio in plastica in senso antiantiorario. Il rimontaggio del braccio aspersore deve avvenire in modo che il lato con il maggior numero di fori sia rivolto verso l'alto.
Il braccio di spruzzo inferiore può essere rimosso tirandolo verso l'alto e ruotandolo in senso antiorario.
Se la lavastoviglie non funziona correttamente, provare a risolvere il problema consultando l'elenco sotto riportato. Per errori o problemi di altro tipo, contattare un Servizio Assistenza Tecnica autorizzato; i dati di contatto sono riportati nel libretto di garanzia. I pezzi di ricambio saranno disponibili per un periodo fino a 7 o fino a 10 anni, secondo i requisiti specifici del regolamento.
I pezzi di ricambio sono reperibili su: https://parts-selfservice.whirlpool.com/en/landing
| Problemi... Possibili cause... Soluzioni... | ||
| Spia del sale accesa | Il serbatoio del sale è vuoto. (È possibile che, dopo aver riempito il serbatoio, la spia del sale resti accesa per diversi cicli di lavaggio). | Riempire il serbatoio con sale (per ulteriori informazioni, vedere pagina 199). Regolare la durezza dell'acqua - vedere la tabella a pagina 199. |
| Spia del brillantante accesa | Il distributore del brillantante è vuoto. (È possibile che, dopo aver riempito la vaschetta, la spia del brillantante resti accesa per diversi cicli di lavaggio). | Riempire la vaschetta con brillantante (per ulteriori informazioni, vedere pagina 200). |
| La lavastoviglie non si avvia o i comandi non rispondono. | L'apparecchio non è stato collegato correttamente all'alimentazione elettrica. | Inserire la spina nella presa di corrente. |
| Mancanza di corrente. | Per ragioni di sicurezza, la lavastoviglie non si riavvia automaticamente al ripristino della corrente elettrica. Aprire la porta, premere il tasto AVVIO/Pausa e richiudere la porta entro 4 secondi. | |
| Mancata chiusura della porta lavastoviglie. La spina NATURALDRY non è inserita. | Spingere con decisione la porta fino ad avvertire il caratteristico "clic. | |
| Il ciclo è stato interrotto con l'apertura dello sportello per più di 4 secondi. | Premere AVVIO/Pausa e chiudere la porta entro 4 secondi. | |
| Mancato funzionamento dei vari comandi. Sul display viene visualizzato: 9 o 12 e il LED On/Off lampeggia rapidamente | Spegnere l'apparecchio premendo il tasto ON/OFF, riaccenderlo dopo circa un minuto e riavviare il programma. Se il problema persiste, staccare l'apparecchio dalla rete elettrica per un minuto, quindi ricollegarlo. | |
| Lo scarico della lavastoviglie non avviene. Sul display viene visualizzato: 3 e il LED On/Off lampeggia rapidamente | Ciclo di lavaggio non ancora concluso. Attendere la conclusione del ciclo di lavaggio. | |
| Il tubo di scarico è piegato. | Verificare che il tubo di scarico non sia piegato (vedere la sezione INSTALLAZIONE). | |
| Tubo di scarico del lavandino ostruito. Pulire il tubo di scarico del lavandino. | ||
| Ostruzione filtro a causa di residui di cibo. Pulire il filtro (vedere PULIZIA DEL GRUPPO FILTRO). | ||
| La rumorosità della lavastoviglie è eccessiva. | Urto dei piatti tra loro durante il lavaggio | Posizionare correttamente le stoviglie (vedere CARICAMENTO DEI CESTELLI). |
| Produzione eccessiva di schiuma. | Il detersivo non è stato dosato in modo corretto oppure non è del tipo adatto alle lavastoviglie (vedere Riempimento della VASCHETTA DEL DETERSIVO). Per riavviare il ciclo in corso, spegnere e riaccendere la lavastoviglie, scegliere un nuovo programma, premere AVVIO/Pausa e chiudere lo sportello entro 4 secondi. Non aggiungere altro detersivo. | |
| Problemi... | Possibili cause... Soluzioni... | |
| Le stoviglie non risultano pulite. | Errata disposizione delle stoviglie. | Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). |
| Impedimento nella rotazione dei bracci aspersori a causa dell'interferenza dei piatti. | Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). | |
| Ciclo di lavaggio eccessivamente delicato e/o detersivo di scarsa efficacia. | Selezionare il programma adatto (vedere la TABELLA DEI PROGRAM-MI). | |
| Produzione eccessiva di schiuma. | Il detersivo non è stato dosato in modo corretto oppure non è del tipo adatto alle lavastoviglie (vedere Riempimento della VASCHETTA DEL DETERSIVO). | |
| Tappo sul vano brillantante non corretta-mente chiuso. | Accertarsi che il tappo sul distributore brillantante sia chiuso. | |
| Filtro sporco oppure ostruito. Pulire il gruppo | filtro (vedere PULIZIA E MANUTENZIONE). | |
| Mancanza di sale. | Riempire il serbatoio del sale (vedere RIEMPIMENTO DEL SERBATO-IO SALE). | |
| La lavastoviglie termina il ciclo di lavaggio troppo presto.Sul display viene visualizzato: 15 e il LED On/Off lampeggia rapi-damente | Il tubo di scarico è posizionato troppo in basso o crea un effetto sifone nell'impianto di scarico domestico. | Controllare che l'estremità del tubo di scarico si trovi all'altezza corretta (vedere INSTALLAZIONE). Verificare eventuali effetti sifone nell'impianto di scarico domestico; se necessario, installare una valvola di Ingresso arla. |
| Aria nel tubo di mandata dell'acqua. | Controllare che non vi siano perdite nell'impianto idraulico o altri problemi che causino l'ingresso di aria. | |
| La lavastoviglie non esegue il carico dell'acqua.Sul display viene visualizzato: H, 6 e il LED On/Off lampeggia rapidamente | Assenza di alimentazione idrica o rubinetto chiuso. | Accertarsi che il tubo di alimentazione idrica contenga l'acqua ne-cessaria o che il rubinetto sia aperto. |
| Tubo di carico piegato. | Accertarsi che il tubo di carico non sia piegato (vedere INSTALLAZIONE) riprogrammare la lavastoviglie e riavviarla. | |
| Elemento filtrante ostruito nel tubo di cari-co; pulizia necessaria | Dopo aver eseguito le operazioni di ispezione e pulizia, spegnere e accendere la lavastoviglie e avviare un programma nuovo. | |
| I piatti non sono asciutti. | Il programma selezionato non prevede una fase di asciugatura. | Verificare nella tabella dei programmi che il programma selezionato preveda il ciclo di asciugatura. |
| Il brillantante è esaurito oppure il dosaggio non è adeguato. | Aggiungere il brillantante o aumentare il livello di dosaggio (vedere RIEMPIMENTO DEL DISTRIBUTORE DI BRILLANTANTE). | |
| I piatti sono in materiale antiaderente o in plastica. | La presenza di gocce d'acqua è normale (vedere CONSIGLI). | |
| Piatti e bicchieri mostrano tracce di calcare o presentano una patina biancastra. | Il livello del sale è insufficiente. | Riempire il serbatoio del sale (vedere RIEMPIMENTO DEL SERBATO-IO SALE). |
| L'impostazione della durezza dell'acqua è errata. | Aumentare i valori impostati (vedere la tabella DUREZZA DELL'AC-QUA). | |
| Il tappo del serbatoio del sale non è chiuso correttamente. | Controllare la chiusura del tappo del serbatoio del sale. | |
| Il brillantante è esaurito oppure il dosaggio è insufficiente. | Rabboccare il brillantante o adottare dosaggi superiori. | |
| Piatti e bicchieri mostrano stria-ture o colorazioni bluastre. | La dose di brillantante è eccessiva. Regolare il | dosaggio a valori inferiori. |
Servizio Assistenza Tecnica
Se, dopo aver effettuato i controlli sopra menzionati, le anomalie permangono, spegnere l'apparecchio e chiudere il rubinetto dell'acqua. Contattare il Servizio Assistenza (vedere la garanzia). Prima di contattare il Servizio Assistenza, verificare di avere a disposizione i seguenti dati:
• la descrizione dell'anomalia,
- il tipo e il modello dell'apparecchio,
- il codice di assistenza, ovvero il numero indicato sulla targhetta adesiva dell'Assistenza Tecnica applicata all'interno della porta sulla destra:
SERVICE
0000 000 00000
Dati tecnici
| Dimensioni (mm) | Altezza mm 820 | ||
| Larghezza mm 598 | |||
| Profondità mm 555 | |||
| Prestazioni | Tensione V 220/240 | ||
| Frequenza Hz 50 | |||
| Classe di efficienza energetica D | |||
| Indice di prestazione per la pulizia 1,13 | |||
| Indice di prestazione per l'asciugatura 1,07 | |||
| Pressione massima dell'acqua di mandata | Bar | 10 | |
| Pressione minima dell'acqua di mandata | Bar | 0,5 | |
| Consumo energia | kWh/100 cicli | 85 | |
| Temperatura max. di ingresso dell'acqua | °C | 60 | |
| Numero di coperti | 14 | ||
| Consumo di energia in avvio ritardato | W | 4 | |
| Consumo di energia in modalità standby | W | 0,5 | |
| Consumo d'acqua | l/ciclo | 9,5 | |
| Rumorosità | dB(A) re 1 pW | 44 | |
| Classe di rumorosità | B |
Consigli per la salvaguardia dell'ambiente
Smaltimento del materiale di imballaggio
Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dall'icona del riciclo 🎥. Le varie parti dell'imballaggio devono pertanto essere smaltite responsabilmente e in stretta osservanza delle norme stabilite dalle autorità locali.
Smaltimento degli elettrodomestici
Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Smaltire il prodotto rispettando le normative locali in materia. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Questo apparecchio è contrassegnato in conformità alla direttiva europea 2012/19/UE, Rifiuti di Apparecchiature Elettriche ed Elettroniche (RAEE) e alle norme Rifiuti di Apparecchiature Elettriche ed Elettroniche 2013 (come modificate). Provvedendo al corretto smaltimento del prodotto si contribuirà ad evitare potenziali conseguenze negative sull'ambiente e sulla salute umana.
Questo simbolo sul prodotto o sulla documentazione di accompagnamento indica che il prodotto non deve essere trattato come rifiuto domestico, ma deve essere consegnato
presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.
Consigli per il risparmio energetico
Il programma Eco è indicato per le stoviglie mediamente sporche; è il programma più efficiente in termini di consumo combinato di acqua ed energia e viene usato per valutare la conformità dell'apparecchio alla legislazione UE in materia di progettazione ecocompatibile.
Caricando la lavastoviglie fino alla capacità indicata dal produttore si contribuirà a ridurre i consumi d'acqua e di energia. Il pre-risciacquo manuale delle stoviglie comporta un maggiore consumo di acqua ed energia e non è consigliato. Se la lavastoviglie domestica viene usata secondo le istruzioni del produttore, il lavaggio a macchina delle stoviglie comporta normalmente un minore consumo di energia e acqua rispetto al lavaggio a mano.
Installazione
ATTENZIONE: Nel caso in cui si renda improvvisamente necessario spostare l'apparecchio, mantenerlo in ogni caso in posizione verticale; solo se assolutamente necessario, ribaltarlo sulla schiena.
Collegamento dell'alimentazione idrica
L'adattamento dell'alimentazione idrica a fini di installazione deve essere eseguito soltanto da tecnici qualificati. I tubi di carico e scarico dell'acqua possono essere orientati verso destra oppure verso sinistra, a seconda di quanto necessario per ottenere la migliore installazione possibile. Accertarsi che la lavastoviglie non presenti tubi piegati o schiacciati.
Collegamento del tubo di carico acqua
- Far scorrere l'acqua fino a quando sia perfettamente pulita.
- Fissare saldamente in posizione il tubo di carico e aprire il rubinetto.
Nel caso in cui il tubo di carico non sia sufficientemente lungo, contattare il distributore o un tecnico specializzato. La pressione dell'acqua deve essere compresa nei valori riportati nella tabella con le caratteristiche tecniche; in caso contrario la lavastoviglie potrebbe non funzionare correttamente. Accertarsi che i tubi non siano piegati né schiacciati.
Specifiche per il raccordo del tubo di alimentazione dell'acqua:
| Acqua di mandata fredda o caldo (valore max. 60°C) | |
| Attacco per l'acqua 3/4" | |
| Pressione acqua | 0,05 ÷ 1 MPa (0,5 ÷ 10 bar)7,25 – 145 psi |

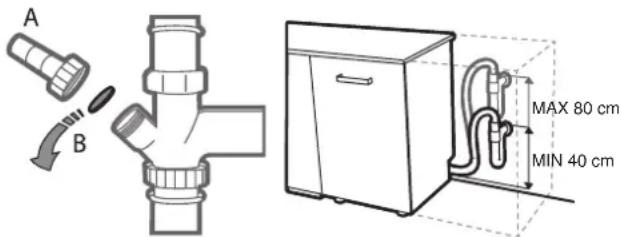

Collegamento del tubo di scarico acqua
Collegare il tubo di scarico a un apposito condotto con diametro minimo di 2 cm A.
DISPOSITIVO DI PROTEZIONE ANTIRIFLUSSO
Dispositivo di protezione antiriflusso. Per evitare rischi di allagamento, la lavastoviglie è munita di uno specifico dispositivo per l'interruzione del flusso di mandata dell'acqua in caso di anomalie di funzionamento o di perdite all'interno dell'apparecchio. La lavastoviglie è inoltre dotata del dispositivo di sicurezza supplementare New Aqua Stop, che garantisce una protezione antiallagamento anche in caso di rottura del tubo di alimentazione. Non tagliare il tubo di carico dell'acqua per nessun motivo poiché esso contiene anche componenti elettrici sotto tensione.
Collegamenti elettrici
ATTENZIONE: Non tagliare il tubo di carico dell'acqua per nessun motivo poiché esso contiene anche componenti elettrici sotto tensione.
Prima di inserire la spina nella presa elettrica, verificare quanto segue:
- la presa elettrica è munita di collegamento a massa ed è conforme alle normative vigenti;
- la presa elettrica è in grado di «sopportare il valore massimo di carico previsto per l'apparecchio, riportato sulla targhetta posta all'interno della porta (vedere DESCRIZIONE DEL PRODOTTO).
- la tensione di alimentazione corrisponde all'intervallo di valori riportato sulla targhetta posta all'interno della porta.
- la presa elettrica è compatibile con la spina dell'apparecchio. In caso contrario, chiedere ad un servizio autorizzato di sostituire il cavo di alimentazione certificato solo con una spina corretta dedicata a questo apparecchio (vedere SERVIZIO DI ASSISTENZA CLIENTI). Non utilizzare prolunghe o prese multiple o cavi di alimentazione non autorizzati con spine. Dopo aver completato l'installazione dell'apparecchio, verificare che il cavo di alimentazione e la presa elettrica siano facilmente accessibili. Il cavo non deve risultare né eccessivamente piegato né schiacciato.
Per scongiurare la possibilità di qualsiasi rischio, in caso di danneggiamento del cavo di alimentazione elettrica è necessario affidare la sua sostituzione al costruttore o al relativo Servizio di assistenza tecnica.
In caso di inosservanza della precedente raccomandazione la Società non è in alcun modo responsabile di eventuali incidenti.
Posizionamento e livellamento
- Sistemare la lavastoviglie su superficie solida e piana. In presenza di pavimentazione non in piano, è possibile regolare l'altezza del piedino anteriore dell'apparecchio fino a ottenere il livellamento corretto. Il corretto livellamento dell'apparecchio rende la sua installazione più stabile e molto meno soggetta a spostamenti o a vibrazioni con eccessiva rumorosità durante il funzionamento.
- Prima di incassare la lavastoviglie nel relativo vano, apporre la striscia adesiva trasparente inferiormente al ripiano in legno per proteggerlo da eventuali formazioni di condensa.
- Sistemare la lavastoviglie in modo che i pannelli laterali o il lato posteriore siano a contatto con i mobiletti adiacenti o con il muro. L'apparecchio in questione può essere incassato anche sotto un singolo piano di lavoro.
- Per regolare l'altezza del piedino posteriore, ruotare la boccola esagonale di colore rosso posta nel centro della parte inferiore del lato anteriore mediante chiave esagonale da 8 mm. Per aumentare l'altezza del piedino ruotare la chiave in senso orario e ruotarla invece in senso antiorario per diminuirla.
DIMENSIONI E CAPACITÀ:
| Larghezza 598 mm | |
| Altezza 820 mm | |
| Profondità 555 mm | |
| Capacità 14 coperti standard |
GARANZIA IKEA
Quanto dura la garanzia IKEA?
La garanzia è valida per cinque anni dalla data di acquisto dell'elettrodomestico presso IKEA. È necessario esibire lo scontrino originale come documento comprovante l'acquisto. Eventuali interventi di assistenza effettuati durante la garanzia non ne estenderanno la validità.
Chi fornisce il servizio?
L'assistenza IKEA fornirà il servizio attraverso il proprio personale o la propria rete di centri di assistenza autorizzati.
Cosa copre questa garanzia?
La garanzia copre le anomalie dell'apparecchio che siano causate da difetti di fabbricazione o di materiale a partire dalla data di acquisto presso IKEA. Questa garanzia è applicabile solo all'uso domestico. Le eccezioni sono descritte alla voce "Cosa non è coperto dalla garanzia?" Nel periodo di garanzia saranno coperti i costi di riparazione, sostituzione di componenti, ricambi, manodopera e trasferta legati alla risoluzione del difetto, purché l'apparecchio sia accessibile per la riparazione senza bisogno di interventi speciali. A queste condizioni saranno valide le linee guida UE (n. 99/44/CE) e le rispettive normative locali. I componenti sostituiti diventano proprietà di IKEA.
Come IKEA interverrà per risolvere il problema?
Il servizio assistenza incaricato da IKEA esaminerà il prodotto e deciderà, a propria esclusiva discrezione, se lo stesso rientra nella copertura della garanzia. In caso affermativo, il Servizio Assistenza IKEA o il centro di assistenza da essa autorizzato provvederà, a propria esclusiva discrezione, a riparare il prodotto difettoso o a sostituirlo con un prodotto uguale o di pari valore.
Cosa non è coperto da questa garanzia?
- Normale usura.
- I danni provocati deliberatamente; i danni provocati dalla mancata osservanza delle istruzioni di funzionamento, da un'installazione non corretta o in seguito a collegamento a un voltaggio errato; i danni causati da reazioni chimiche o elettrochimiche, ruggine, corrosione o dall'azione dell'acqua, inclusi, a solo titolo esemplificativo, i danni causati da un eccesso di calcare nell'acqua caricata; i danni causati da condizioni ambientali anomale.
- Le parti soggette a consumo, incluse batterie e lampadine.
- I danni a parti non funzionali e decorative che non influiscono sul normale uso dell'elettrodomestico, inclusi graffi e differenze di colore.
- Danni accidentali causati da corpi o sostanze estranee e danni causati da pulizia o eliminazione di ostruzioni da filtri, sistemi di scarico o cassetti del detersivo.
- Danni ai seguenti componenti: vetroceramica, accessori, cestelli per posate e stoviglie, tubi di alimentazione e drenaggio, guarnizioni, lampadine e copri lampadine, griglie, manopole, rivestimento e parti del rivestimento. A meno che si possa provare che tali danni siano stati causati da errori di fabbricazione.
- Casi in cui non vengono rilevati difetti funzionali durante la visita di un tecnico.
- Riparazioni non eseguite dal nostro Servizio Assistenza autorizzato e/o da un Partner di Assistenza contrattuale autorizzato o in caso di uso di ricambi non originali.
- Riparazioni causate da un'installazione non corretta o non conforme alle specifiche.
- Casi di uso improprio e/o non domestico dell'apparecchio, ad es. uso professionale.
- Danni da trasporto. Qualora sia il cliente a trasportare il prodotto alla propria abitazione o ad altro indirizzo, IKEA non sarà responsabile per eventuali danni che potrebbero verificarsi durante il trasporto. Tuttavia, qualora sia IKEA ad effettuare il trasporto del prodotto all'indirizzo del cliente, eventuali danni occorsi al prodotto durante la consegna saranno coperti da IKEA.
- Costi inerenti la prima installazione dell'elettrodomestico IKEA.
- Tuttavia, qualora un fornitore di servizi IKEA o un suo partner autorizzato ripari o sostituisca l'apparecchio nei termini della presente garanzia, il fornitore o il partner autorizzato
provvederanno, se necessario, a reinstallare l'apparecchio riparato o a installare l'apparecchio sostitutivo.
- La suddetta condizione non è valida sul territorio irlandese; in questo caso, il cliente dovrà richiedere maggiori informazioni contattando il centro assistenza IKEA di zona o il partner di assistenza designato.
(solo per il Regno Unito)
Queste limitazioni non valgono per gli interventi eseguiti a regola d'arte da uno specialista qualificato con l'uso di ricambi originali al fine di adeguare l'apparecchio alle specifiche di sicurezza tecnica di un altro paese UE.
Applicabilità delle leggi nazionali
La garanzia IKEA fornisce specifici diritti legali che sono pari o superiori alle tutele previste dalla legislazione locale. Tali condizioni non limitano tuttavia in alcun modo i diritti del consumatore definiti dalle leggi locali.
Area di validità
Per gli elettrodomestici acquistati in un paese UE e portati in un altro paese UE, i servizi saranno forniti in base alle condizioni di garanzia vigenti nel nuovo paese.
L'obbligo di fornire il servizio in base alle condizioni della garanzia esiste solo se l'elettrodomestico è conforme a ed è installato secondo:
- le specifiche tecniche del paese in cui viene richiesta l'applicazione della garanzia;
- le informazioni di sicurezza riportate nelle Istruzioni di montaggio e nel manuale d'uso.
Il servizio ASSISTENZA dedicato per gli apparecchi IKEA
Il servizio di assistenza designato da IKEA può essere contattato per:
- richiedere un intervento di assistenza coperto dalla presente garanzia;
- richiedere chiarimenti sull'installazione degli elettrodomestici IKEA installati nelle cucine IKEA dedicate;
- richiedere informazioni sul funzionamento degli elettrodomestici IKEA.
Per assicurarvi la migliore assistenza possibile vi preghiamo di leggere attentamente le istruzioni di assemblaggio e/o il manuale di istruzioni del prodotto prima di contattarci.
Come contattarci se avete bisogno di assistenza
Fare riferimento all'ultima pagina del presente manuale per l'elenco completo dei fornitori di servizi di assistenza clienti nominati da IKEA e i relativi numeri di telefono nazionali.
Al fine di garantirvi un servizio più veloce, vi suggeriamo di utilizzare i numeri di telefono riportati in questo manuale. Fate sempre riferimento ai numeri indicati nel libretto dell'apparecchio per il quale vi serve assistenza. Fate sempre riferimento al codice articolo IKEA (codice a 8 cifre) e al codice di servizio a 12 cifre riportato sulla targhetta di identificazione dell'apparecchio.
i CONSERVATE LO SCONTRINO!
Lo scontrino rappresenta la prova d'acquisto del prodotto e deve essere presentato per avere diritto alle prestazioni previste dalla garanzia. Sullo scontrino sono riportati anche il nome e il codice articolo IKEA (codice a 8 cifre) per ogni apparecchio acquistato.
Avete bisogno di altro aiuto?
Perqualunqueinformazionenonrelativaall'assistenzavipreghiamo difareriferimentoalServizioClientidelpuntovenditalIKEApiùvicino. Prima di contattarci, vi consigliamo di leggere attentamente la documentazione dell'apparecchio.
I pezzi di ricambio saranno disponibili per un periodo fino a 7 o fino a 10 anni, secondo i requisiti specifici del regolamento.
I pezzi di ricambio sono reperibili su:
https://parts-selfservice.whirlpool.com/en/landing
BELGIË - BELGIQUE - BELGIEN
| Telefoon/Numéro de téléphone/Telefon-Nummer: 026200311Tarief/Tarif/Tarif: Lokaal tarief/Prix d'un appel local/Ortstarif | ||
| Openingstijd: | Maandag - Vrijdag | 8.00 - 20.00 |
| Heures d'ouverture: | Lundi - Vendredi | 8.00 - 20.00 |
| Öffnungszeiten: | Montag - Freitag | 8.00 - 20.00 |
БЪЛГАРИЯ
| Telefono: | 0238591334 |
| Tariffa: | Tariffa locale |
| Orari d'apertura: | Lunedì - Venerdì 8.00 - 20.00 |
LIETUVIU
