MANUALE UTENTE FM-1000AKE-R452N-SB Hoshizaki

I. ISTRUZIONI PER L'INSTALLAZIONE 72

1. COMPONENTI 72
   2.UBICAZIONE 72
2. COLLEGAMENTI ELETTRICl 72
3. COLLEGAMENTO DI ALIMENTAZIONE DELL'ACQUA E COLLEGAMENTO DI SCARICO 73

II. ISTRUZIONI DI FUNZIONAMENTO 73

1.AVVIO 74
2.ARRESTO 74
3. PREPARATIV PER IL LUNGO IMMAGAZINAGGIO DELLA MACCHINA 74

III. MANUTENZIONE 75

1.PULIZIA 75
2.CONTROLLO E MANUTENZIONE 76
3. PRIMA DI RIVOLGERSI ALL'ASSISTENZA 77
4. SMALTIMENTO 78
5.GARANZIA 78

SPECIFICHE 79

All'interno del manuale compaiano degli avvertimenti che intendono attirare l'attenzione dell'operaatore su situazioni che potrebbero causarne la morte, lesioni gravi o danneggiare l'apparecchio.

▲AVVERTENZA	Indica una situazione pericolosa che, se non evitata, potrebbe causare la morte o lesioni gravi.
▲ATTENZIONE	Indica una situazione pericolosa che, se non evitata, potrebbe causare lesioni di lieve o media entità.
AVVISO	Indica una situazione pericolosa che, se non evitata, potrebbe causare danni all'unità.
▲IGIENE	Indica importanti precauzioni per l'igiene e la sicurezza alimentare.
IMPORTANTE	Indica informazioni importanti in merito all'uso e alla manutenzione dell'unità.

IMPORTANTE

Il presente manuale è parte integrante e fondamentale del prodotto e deve essere conservato con cura dall'utente.

Si raccomanda di leggere conattenzione leindicazioni e le avventenze ivicontainute,volte a fornire all'utente le informazioni fondamentaliper l'utilizzo prolongato e la manutenzione del prodotto in condizioni di sicurezza. Inoltrefornisce all'utente SOLO INDICAZIONI sui corretti interventi e l'ubicazione della macchina.

Si raccomanda di conservare il presente manuale per eventuali necessità di consultlazione future.

▲AVVERTENZA

Questa è una macchina industriale e deve essere utilizzata esclusivamente per gli impieghi per la quale è stata espressamente progettata e collegata a un deposito di raccolta cubetti appropriato specificato da Hoshizaki. Qualunque altri impiego è da considerarsi improprio e pertanto pericoloso. La casa costrutrice declina agli responsabilità per eventuali danni provocati da uso improprio, non corretto o sconsiderato.

L'installazione e, se necessario, lo spostamento, devono essere eseguiti da personale specializzato, in conformità alle norme vigenti e alle istruzioni della casa costruttrice.

Mantenere prive di ostruzioni le aperture di ventilazione della custodia della macchina o della struttura incorpORA.

L'utilizzo di qualiasi appearecchio elettrico implicà l'osservanza di alcune norme fondamentali. In particolare:

• Ubicando la macchina in ambienti ad alta umidità, si aumento il rischio di cortocircuito e di scosse elettriche. In caso di dubbi, disinserire la macchina.
• Non danneggiare il cavo dell'alimentazione elettrica né tirarlo per scollegare la spina della macchina alla rete di alimentazione.
• [FM-1000, 600]
  All'occurrezza, il cavo di alimentazione elettrica e la spina devono essere sostituiti solo da personale di servizio qualificato.

Se il cavo di alimentazione è danneggiato, sostuirlo con un cavo di ricambio reperibile presso il centro assistenza/ricambi Hoshizaki.

• Non toccare parti elettriche né gli interrupttori con le mani bagnate.
• La macchina non deve essere utilizzata da persone (inclusi i bambini) con capacité fisiche, sensoriali o mentali ridotte o con mancanza di competenze e conoscenze adeguate. è tuttavia consentito l'uso da parte di bambini con età minima di 8 anni, nonché di persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di competenze e conoscenze, perché sotto la supervisione o in linea con le istruzioni sull'uso dell'apparecchio fornite da un responsabile della sicurezza dei soggetti sopra indicati.
• I bambini non devono giocare con la macchina.
• La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini perché venga loro fornita la supervisione.
• Non apportare modifiche alla macchina. Il disassemblaggio e la riparazione della macchina devono essere effettuati esclusivamente da personale qualificato.

I. ISTRUZIONI PER L'INSTALLAZIONE

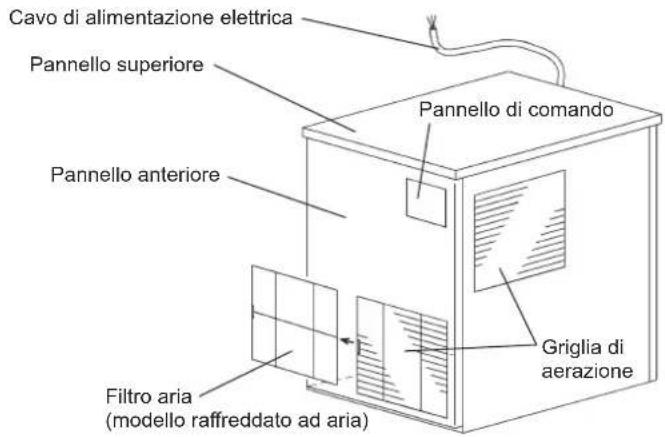

1. COMPONENTI

2. UBICAZIONE

▲AVVERTENZA

La macchina non è adatta per essere utilizzata all'aria aperta.

La macchina non deve essere ubicata in prossimità di fornì, grill o altri appearecchi che producono calore.

La macchina non è adatta per l'installazione in un'area in cui è possibile utilizzato un getto d'acqua.

ATTENZIONE

Il pavimento su cui poggia deve garantire alla macchina una base solida e pianà.

AVVISO

Non posizionale alcun oggetto sulla sommità della macchina e davanti alla sfinestratura.

IMPORTANTE

La normale temperatura ambiente d'esercizio deve essere compresa tra 5°C e 40°C. Il collegamento all'approvigionamento dell'acqua è solo per acqua fredda. Il prolongato funzionamento della macchina con valori che non rientano nelle gamme previste può compensetterne la capacité di produzione.

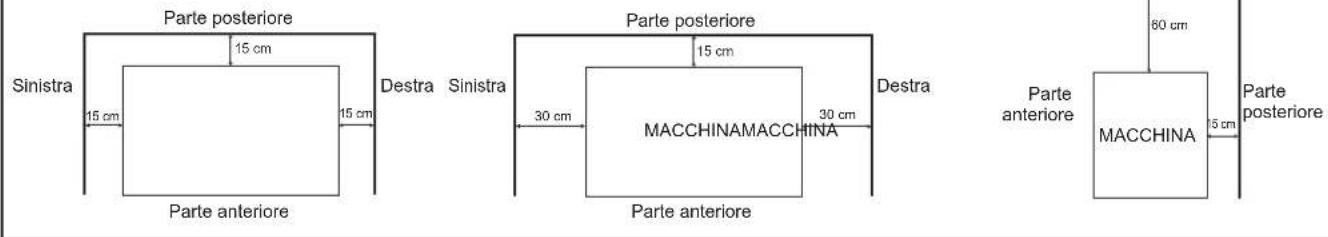

Lasciere un spazio equivalente a quello sotto specificato in modo da favorire la circolazione dell'aria e le eventuali operazioni di manutenzione o servizio.

Vista superiore (eccetto FM-600AKE)

In alcui ambienti ad alta umidita, all'interno della macchina potrebbe formarsi della condensa che si riversa poi sul pavimento. Non installare la macchina su un pavimento che potrebbe danneggiarsi a causa dell'acqua.

3. COLLEGAMENTE ELETTRICI

▲AVVERTENZA

LA MACCHINA DEVE ESSERE COLLEGATA A MASSA La macchina deve essere collegata a massa in modo da soddisfare le norme elettriche a livello locale e nazionale.

Scollegare l'alimentazione principale prima di eseguire qualsiasi intervento di manutenzione, riparazione o pulizia.

• Per eseguire interventi elettrici sono solitamente necessari un permesso specifico nonché l'assistenza di un elettricista qualificato.

Solo per il Regno Unito e la Repubblica d'Irlanda

• I fili del cavo di alimentazione sono colorati in base al seguente codice:

Verde e Giallo = Massa

Blu = Neutro

Marrone = Sotto tensione

Dato che i colori dei fili del cavo di alimentazione della macchina possono non corrispondere ai contrassegni colorati che identificano i terminali della spina dell'utente, procedere come segue.

Il filo verde e giallo delve essere collegato al terminale della spina contrassegnato alla lettera E o dal significolo 1一 o di colore verde o verde e giallo. Il filo blu delve essere collegato al terminale della spina contrassegnato alla lettera N o di colore nero. Il filo marrone delve essere collegato al terminale contrassegnato alla lettera L o di colorerosso.

• Se le prese a muro, nel luogo dell'installazione, non sono adatte alla spina appartenente alla dotazione del prodotto, togliere la spina (tagliandola se è del tipo pressofuso) e sostiturla con una spina adatta.

Se dal cavo di alimentazione elettrica è stata tagliata una spina di tipo non riciclabile, smaltirla. Non cercare di riutilizzarla. Inserire una spina del genere in una qualsiasi altra presa comporta un forte rischio di scosse elettriche.

• La spina non riciclabile non va mai utilizzata perché aver montato un coprifusibile.

Per individuare il corretto ricambio del coprificabile smontabile, leggere il numero di riferimento della casa costruttrice impressiono sulla spina.

I coprifusibile possono essere reperiti presso il centro assistenza/ricambi Hoshizaki.

I fusibili devono essere di 13 A e con APPROVAZIONE BS 1362.

4. COLLEGAMENTO DI ALIMENTAZIONE DELL'ACQUA E COLLEGAMENTO DI SCARICO

AVVERTENZA

Collegare solo all'approvigionamento dell'acqua potabile fredda.

• I collegamenti all'approvaggio alimentato idrico di rete devono essere eseguiti in conformità ai requisiti vigenti delle norme relative all'approvvaggio alimentato dell'acqua e ai raccordi dell'acqua.
• L'acqua utilizzata per la fabbricazione del ghiaccio deve essere potabile. Laddove la qualità dell'acqua può disincrostazione, è consigliabile l'installazione di un filtering esterno o di un addolcitore. Contattare l'esperto in trattamenti idrici locale o un agente dell'assistenza Hoshizaki.
• In alcune località, per eseguire lavori idraulici sono necessari un permesso specifico nonché l'assistenza di un idraulico qualificato.

II. ISTRUZIONI DI FUNZIONAMENTO

ATTENZIONE

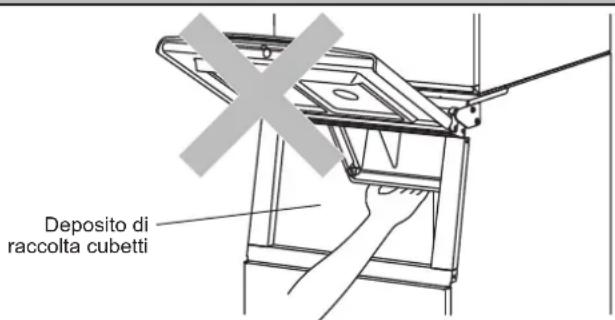

Non entrare nel deposito di raccolta cubetti né insere le mani nel comparto della macchina all'internalo del deposito di raccolta cubetti. I bambini possono restare intrappolati all'interno oppure il meccanismo di produzione di cubetti potrebbe muoversi inaspettatamente e causare lesioni.

AVVISO

Tutti i componenti sono preimpostati nella casa costruttice. Regolazioni non corrette possono provocare guasti.

Se la macchina viene spenta, per non danneggiare il compressore, attendere almeno 3 minuti per avviarla di nuovo.

AIGIENE

La macchina serve a produire cubetti di ghiaccio commestibili. Per Maintainere la macchina in buone condizioni igieniche, osservare le regole che seguono. * Lavarsi le mani prima di prelevare i cubetti. Utilizzare il cucchiaio di presa in materiale plastico (in dotazione). * Il deposito di raccolta cubetti è solo per i cubetti. Non conservare nient'altro nel deposito di racolta e non utilizzato apparente elettrici nel deposito di racolta. * Pulire il deposito di racolta cubetti prima dell'uso (vedi "III. 1. PULIZIA"). * Mantenere pulito il cucchiaio di presa. A tal fine, utilizzato un detergente neutro e sciacquare abbondamente. * Chiodere il portello dopo aver prelevato i cubetti, per evitare che nel deposito di racolta cubetti entrino impurità, polvere o insetti.

1.AVVIO

L'installatore di regola imposta la macchina in modo da avviare il processo di produzione automatica di cubetti. Per garantire il funzionamento continuo, accertare che:

• Il rubinetto di alimentazione acqua sua aperto e
• la macchina sia collegata all'alimentazione.

Per avviare la produzione di cubetti, controllare la posizione dell'interruttore di lavoro sul pannello di lavoro:

posizione "OFF" - spostarlo in posizione "ON".
posizione "ON" - premere il pulsante "ICE".

2.ARRESTO

Premere il pulsante Stop sul pannello di comando. Sul display si illuminano le modalità "STOP" e "SCARICO". Quindi, solo la modalità "SCARICO" si spegne.

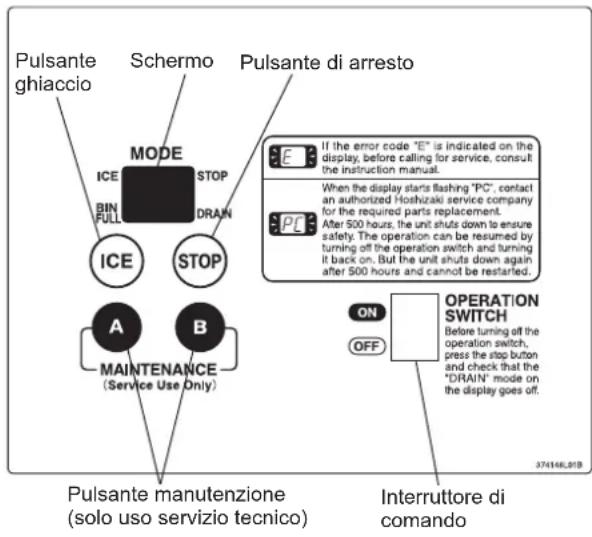

Pannello di lavoro

3. PREPARATIVI PER IL LUNGO IMMAGAZZINAGGIO DELLA MACCHINA

AVVISO

Questa macchina non funzione a temperature inferiori allo zero. Scaricare la macchina quando la temperatura dell'aria è al di fatto dello zero, al fine di prevenir eventuali danni al circuito di alimentazione dell'acqua.

AGIENE

Se la macchina rimane spenta per due o più giorni, scaricarla per evitare la contaminazione del circuito dell'acqua.

1)Seguire le istruzioni al punto "2.ARRESTO".
2) Chiudere la valvola di arresto del circuito di alimentazione dell'acqua.
3) Apire la valvola di scarico.
4) Premere il pulsante ghiaccio sul pannello di lavoro per scaricare il circuito dell'acqua.
5) Quando non fuoriesce più acqua alla valvola di scarico, premere il pulsante Stop.
6) Spostare l'interruttore di comando in posizione "OFF" e scollegare l'alimentazione.
7) Chiudere la valvola di scarico.
8) Togliere tutti i cubetti dal relativo deposito di raccolta cubetti, quindi pulirlo.

III. MANUTENZIONE

1. PULIZIA

▲AVVERTENZA

Disinserire l'alimentazione elettrica della macchina, quando eseguire operazioni di pulizia e di manutenzione.

La macchina non deve essere pulita mediante getto d'acqua.

▲ATTENZIONE

Se si utilizes un detergente neutro o ipoclorito di sodio, leggere attendamente e comprendere le istruzioni fornite al fine di evitare possibili problemi di salute.

AVVISO

Almeno due volte l'anno far pulire e disinfettare il systema dell'acqua della macchina da personale di servizio qualificato e controllinge e pulire il condensatore almeno una volta all'anno.

Per evitare danni, non pulire le parti in plastica con acqua ad una temperatura superiore a 40°C o in lavastoviglie.

[a] Esterno della macchina e del deposito di raccolta cubetti

Per mezzo di un panno morbido e pulito, pulire la parte esterna della macchina almeno una volta alla settimana. Per eliminare grasso o impurità, utilizzare un panno inumidito con un detergente neutro.

[b] Pulizia e disinfezione giornaliera del cucchiaio di presa e della maniglia del deposito di raccolta cubetti.

1) Mescolare 1 litro d'acqua con 4ml di soluzione di ipoclorito di sodio al 5,25% in un contentore idoneo, oppure la soluzione disinfettante Hoshizaki consigliata, come da istruzioni.
2) Immergere il cucchiaio di presa nella soluzione per più di 3 minuti. Risciacquare abbondamente eagitare per rimuovere il liquido in effesso.

Nota: se si utilizza un panno per asciugare, si rischia una nuova contaminazione.

3) Utilizzare una soluzione detergente neutra per lavare la maniglia del deposito di raccolta. Sciacquare abbondamente.
4) Inumidire un panno pulito con la soluzione disinfettante e pulire la maniglia. Per risciacquare e asciugare, utilizzare un panno pulito.

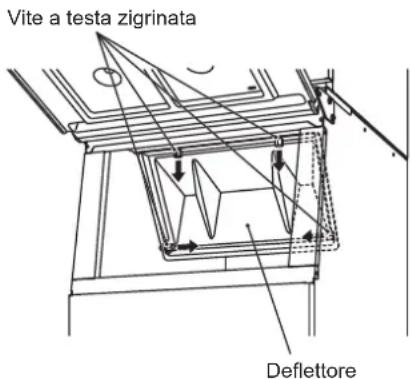

[c] Pulizia e disinfezione dell'interno del deposito di raccolta cubetti (settimanale)

1) Aprire il portello del deposito di raccolta cubetti etogliere tutti i cubetti di ghiaccio.

Note: Hoshizaki suggerisce l'utilizzo di vari tipi di deposito di raccolta, differenti per dimensione e struttura. Pertanto, le seguenti istruzioni sono da intendersi unicamente come indicazioni generali.

2) Rimuovere le viti ad alette che fissano il deflettore.
3) Rimuovere il deflettore dal deposito.
4) Lavare la camera del deposito e il deflettore con una soluzione detergente neutral non abrasiva. Sciacquare abbondamente.
5) Mescolare 5 litri d'acqua con 18ml di soluzione di ipoclorito di sodio al 5,25% in un contentitore idoneo, oppure la soluzione disinfettante Hoshizaki consigliata, come da istruzioni.
6) Impregnare una spugna pulita o un panno pulito con la soluzione e pulire le superfici della camera e il deflettore.
7) Rimontare il deflettore e le viti ad alette. Pulire con la soluzione la superficie del portello del deposito di raccolta cubetti e le viti. Chiudere il portello del deposito.
8) La soluzione rimanente può essere utilizzata per disinfettare gli utensili.

Nota: après la disinfezione non strofinare né risciacquare, ma lasciare asciugare all'aria.

[d] Portello del deposito di raccolta cubetti

Pulire il portello del deposito di raccolta cubetti almeno una volta alla settimana, utilizzando un detergente neutro non abrasivo. Risciacquare abbondamente dopo la pulizia e disinfettare secondo necessità.

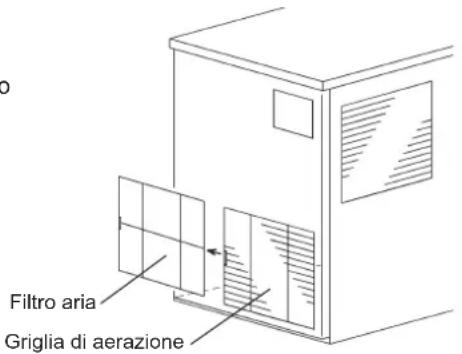

[e] Filtro aria (solo nei modelli raffreddati ad aria)

I filtri dell'aria a maglia di plastica servono a filtrare l'aria delle impurità e alla polvere, proteggendoosi il condensatore da eventuali intasamenti. Con I'intasarsi dei filtri, le prestazioni della macchina si riducono. Smontare i filtri dell'aria e pulirli almeno due volte al mese:

1) Sfilare il filtro dell'aria alla sfinestratura.
2) Pulire il filtrlo dell'aria per mezzo di un aspirapolvere. In caso di filtrato particolarmente intasato, per lavarlo, utilizzato acqua calda assieme ad una soluzione detergente neutra.
3) Risciacquare e ascugare con cura il filtro dellaria.

AVVISO

Al termine della pulizia, assicurarsi di risistemare il filtro dell'aria nella giusta posizione.

2.CONTROLLO E MANUTENZIONE

AVVISO

Per ottenere prestazioni ottimali della macchina, i componenti elencati di seguito necessitano di controllo e manutenzione periodici:

Testa di estrusione (cuscinetto superiore)

Sede (cuscinetto inferiore)

Tenuta meccanica

[a] Controllo

Tali componenti devono essere controllati sui cui si erogono. Tali componenti devono essere controllati sui cui si erogono.

La durata operativa di tali componenti dipende tuttavia dall'ambiente e alla qualità dell'acqua. In condizioni di scarsa qualità dell'acqua si consigliano interventi di manutenzione e controlo più frequenti.

Rivolgersi al proprioo centro di assistenza Hoshizaki in merito ai servizi di controlo e manutenzione.

[b] Sostituzione

La test di estrusione (cuscinetto superiore) e la tenuta meccanica devono essere sostuite aftertutto anni dall'installazione o after 20.000 ore di funzionamento (vale l'evento che si verifica per primo), al fine di prevenire i rischi di guasti o gravi incidenti. Per la sostuzione contattare il locale centro di assistenza Hoshizaki.

Quando il tempo di funzionamento totale raggiunge 20.000 ore, sul display lampeggia l'indicazione "PC". Quindi, dopo 500 ore, l'unità si spegne per garantire la sicurezza. Contattare il locale centro di assistenza Hoshizaki per la sostituzione non appena il display inizia a lampeggiare.

Una volta che l'unità si spegne dopo 500 ore, è possible ripristinare il funzionamento spegnendo e riaccendendo l'interruttore di dato. Tuttavia, l'unità si spegne nuovamente dopo 500 ore. Per ripristinare il funzionamento, contattare il locale centro di assistenza Hoshizaki per la necessaria sostituzione.

La sostituzione della sede (cuscinetto inferiore) potrebbe rendersi necessaria in funzione della qualita dell'acqua e delle condizioni di usura.

3. PRIMA DI RIVOLGERSI ALL'ASSISTENZA

AVVERTENZA

Non danneggiare il circuito di refrigerazione.

[a] Indicazione codice guasto

Se sul display viene indicato il codice erre "E", prima di rivolgersi all'assistenza, controllare quanto segue.

Codice	Rimedio
E0	Possibili perdite d'accu. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
E1	Scarsa produzione di cubetti. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
E2	Guasto all'impianto di alimentazione dell'accu. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
E3	Guasto al motorino con riduttore ad ingranaggi. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON dopo 10 minuti. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
E4	Pressione lateraleccessivamente alta. Pulire il filtrodi'daria. Verificare la corretta installazione della macchina secondo il manuale d'installazione. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
E5	Guasto al circuito elettrico. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
E8	Il compressore potrebbsessersi surriscaldato. Verificare la corretta installazione della macchina secondo il manuale d'installazione. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON dopo 10 minuti. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
EA	Guasto al circuito elettrico. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
Eb	Guasto al circuito elettrico. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
EC	Guasto al circuito elettrico. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
EE	Guasto al motorino con riduttore ad ingranaggi. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
EF	Tensione di alimentazione insufficiente. Verificare che la tensione sia entro la gamma richiesta e che la macchina non sua insertita in una morsettiera condivisa con altri apparetti. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
EH	Guasto al circuito elettrico. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
EL	Guasto all'interruttore di lavoro deposito di raccolta cubetti. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
En	Guasto al circuito elettrico. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
EU	Guasto alla scheda di lavoro. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.

[b] Nessuna individazione di codice guasto

Se la macchina non funziona correttamente o non funziona affatto e sul display non compare nessun codice guasto, prima di rivolgersi all'assistenza controllare che:

• la macchina riceva l'energia elettrica,
• l'accua sua aperta e
• il filtering aria sa pulito.

Per ulteriori assistenza e consulenza, contattare il locale centro di assistenza Hoshizaki.

4. SMALTIMENTO

Osservare le normative locali in materia di smaltimento della macchina e del gas refrigerante. Prima di smaltire la macchina, rimuovere il portello per evitare che i bambini vi possano rimanere intrappolati.

Smaltimento corretto del prodotto:

Questo significato indica che il prodotto non deve essere smaltito con altri rifiuti domestici all'interno dell'UE. Per evitare possibili danni all'ambiente o alla salute derivanti dallo smaltimento incontrato dei rifiuti, riciclare il prodotto in modo responsabile per promuovero il riutilizzo sostenibile delle risorse materiali. Per restituire la macchina usata, utilizzare i sistemi di restituzione e raccolta o contatter il rivenditore presso il quale è stato acquistato il prodotto. Il prodotto sare a ritirato in vista di un riciclaggio sicuro per l'ambiente.

5. GARANZIA

Hoshizaki garantisce al proprietario o utente originario che tutti i prodotti con marchio Hoshizaki sono privi di difetti di costruzione e/o inerenti ai materiali per l'intera durata del "periodo di garanzia". La garanzia è valida per due anni alla data di installation. La responsabilità di Hoshizaki secondo le condizioni della garanzia è limitata ed esclude la manutenzione di routine, la pulizia, la manutenzione essenziale e/o le riparazioni che si rendano necessarie in conseguenza di uso scorretto e di installation non conforme alle indicazioni Hoshizaki.

Le riparazioni in garanzia devono essere eseguite da un rivenditore o da un centro di assistenza autorizzato Hoshizaki, che utilizzino componenti originali Hoshizaki.

Per ottenere informazioni complete in merito alla garanzia e al centro di assistenza autorizzato, si prega di contattare il proprio rivenditore/fornitore di fiducia, oppure l'ufficio assistenza Hoshizaki più vicino.

Europa, Medio Oriente, Africa

Hoshizaki UK - Regno Unito, Irlanda

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Deutschland - Germania, Svizzera, Austria, Polonia, Repubblica Ceca, Slovakchia

TEL: [phone]

FAX: [phone]

Hoshizaki Iberia - Spagna, Portogallo

TEL: [phone]

FAX: [phone]

[e-mail]

Asia, Oceania

Hoshizaki Singapore

TEL: [phone]

FAX: [phone]

[e-mail] (Sales)

Hoshizaki Benelux - Paesi Bassi, Belgio, Lussemburgo

TEL: [phone]

[e-mail]

Hoshizaki Italia - Italia

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Europe B.V. - tutti gli altri paesi di Europa e Africa

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Hong Kong

TEL: [phone]

FAX: [phone]

SPECIFICHE

Modello FM-1000AKE FM-1000	AKE-N
Tipo Raffreddamento ad aria, ghiaccio in scaglie Raffreddamento ad aria, ghiaccio a pepita
Alimentazione elettrica Monofase	220 - 240V 50Hz Monofase 220 - 240V 50Hz
Consumi elettrici 2490 W 2550 W
Produzione cubetti agli 24 ore	1030 kg (ambient 10°C, acqua 10°C)	860 kg (ambient 10°C, acqua 10°C)
Dimensioni 762 mm (l) x 700 mm	(m) x 780 mm (h) 762 mm (l) x 700 mm (p) x 780 mm (h) 762 mm (l) x 700 mm (p) x 780 mm (h)	80 mm (h)
Refrigerante R404A, 1,35 kg	(GWP: 3920, CO2: 5,292 t)	R404A, 1,35 kg(GWP: 3920, CO2: 5,292 t)
Agente espandente schiuma isolante	privo di HFC privo di HFC
Peso	Netto: 146 kg (lordo: 156 kg)	Netto: 146 kg (lordo: 156 kg)
Temp. ambiente	5 - 40°C	5 - 40°C
Temp. alimentazione acqua	5 - 35°C	5 - 35°C
Pressione alimentazione acqua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Range di tensione	Tensione nominale ± 10%	Tensione nominale ± 10%

Modello FM-750AKE	FM-750AKE-N
Tipo Raffreddamento ad aria, ghiaccio in scaglie Raffreddamento ad aria, ghiaccio a pepita
Alimentazione elettrica Monofase 220 - 240V 50Hz Monofase 220 - 240V 50Hz
Consumi elettrici 1880 W 2010 W
Produzione cubetti agli 24 ore	750 kg (ambiente 10°C, acqua 10°C)	590 kg (ambiente 10°C, acqua 10°C)
Dimensioni 762 mm (l) x 700 mm (p) x 780 mm (h) 762 mm (l) x 700 mm (p) x 780 mm (h)
Refrigerante R404A, 1,15 kg	(GWP: 3920, CO2: 4,508 t)	R404A, 1,15 kg (GWP: 3920, CO2: 4,508 t)
Agente espandente schiuma isolante	privo di HFC privo di HFC
Peso	Netto: 133 kg (lordo: 143 kg)	Netto: 133 kg (lordo: 143 kg)
Temp. ambiente	5 - 40°C	5 - 40°C
Temp. alimentazione acqua	5 - 35°C	5 - 35°C
Pressione alimentazione acqua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Range di tensione	Tensione nominale ± 10%	Tensione nominale ± 10%

Modello FM-600AKE	FM-600AKE-N
Tipo Raffreddamento ad aria, ghiaccio in scaglie Raffreddamento ad aria, ghiaccio a pepita
Alimentazione elettrica	Monofase 220 - 240V 50Hz / 220 - 230 V 60 Hz	Monofase 220 - 240V 50Hz / 220 - 230 V 60 Hz
Consumi elettrici 1900 W / 2160 W	1950 W / 2220 W
Produzione cubetti agli 24 ore	600 kg / 655 kg (ambiente 10°C, acqua 10°C)	530 kg / 575 kg (ambiente 10°C, acqua 10°C)
Dimensioni 560 mm (l) x 700 mm (p) x 780 mm (h) 560 mm (l) x 700 mm (p) x 780 mm (h)	80 mm (h)
Refrigerante R404A, 1,3 kg	(GWP: 3920, CO2: 5,096 t)	R404A, 1,3 kg (GWP: 3920, CO2: 5,096 t)
Agente espandente schiuma isolante	privo di HFC privo di HFC
Peso	Netto: 107 kg (lordo: 114 kg)	Netto: 107 kg (lordo: 114 kg)
Temp. ambiente	5 - 40°C	5 - 40°C
Temp. alimentazione acqua	5 - 35°C	5 - 35°C
Pressione alimentazione acqua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Range di tensione	Tensione nominale ± 10%	Tensione nominale ± 10%

Modello FM-600AWKE FM-600AWKE-N
Tipio Raffreddamento ad acqua, ghiaccio in scaglie Raffreddamento ad acqua, ghiaccio a pepita
Alimentazione elettrica Monofase 220 - 240V 50Hz Monofase 220 - 240V 50Hz
Consumi elettrici 1705 W 1760 W
Produzione cubetti ogni 24 ore 600 kg (ambiente 10°C, acqua 10°C) 490 kg (ambiente 10°C, acqua 10°C)
Dimensioni 560 mm (l) x 700 mm (p) x 780 mm (h) 560 mm (l) x 700 mm (p) x 780 mm (h)
Refrigerante R404A, 0,7 kg	(RGWP: 3920, CO2: 2,744 t) R404A, 0,7 kg(GWP: 3920, CO2: 2,744 t)
Agente espandente schiuma isolante	privo di HFC privo di HFC
Peso Netto: 107 kg (lordo: 114 kg) Netto: 107 kg (lordo: 114 kg)
Temp. ambiente	5 - 40°C 5 - 40°C
Temp. alimentazione acqua	5 - 35°C 5 - 35°C
Pressione alimentazione acqua	0,05 - 0,8 MPa (0,5 - 8 bar) 0,05 - 0,8 MPa (0,5 - 8 bar)
Range di tensione	Tensione nominale ± 10% Tensione nominale ± 10%

Modello FM-480AKE	FM-480AKE-N
Tipo	Raffreddamento ad aria, ghiaccio in scaglie	Raffreddamento ad aria, ghiaccio a pepita
Alimentazione elettrica Monofase	220 - 240V 50Hz / 220 - 230 V 60Hz	Monofase 220 - 240V 50Hz / 220 - 230 V 60Hz
Consumi elettrici 1650 W / 1590	W 1650 W / 1590	W
Produzione cubetti agli 24 ore	500 kg (ambient 10°C, acqua 10°C)	430 kg (ambient 10°C, acqua 10°C)
Dimensioni 560 mm (l) x 700 mm	(m p) x 780 mm (h) 560 mm (l) x 700 mm (p) x 780 mm (h)
Refrigerante R404A, 0,6 kg	(GWP: 3920, CO2: 2,352 t)	R404A, 0,6 kg(GWP: 3920, CO2: 2,352 t)
Agente espandente schiumaisolante	privo di HFC privo di HFC
Peso Netto: 95 kg (lordo: 102 kg)	Netto: 95 kg (lordo: 102 kg)
Temp. ambiente	5 - 40°C	5 - 40°C
Temp. alimentazione acqua	5 - 35°C	5 - 35°C
Pressione alimentazione acqua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Range di tensione	Tensione nominale ± 10%	Tensione nominale ± 10%

Modello FM-480AWKE FM-480AWKE-N
Tipo	Raffreddamento ad acqua, ghiaccio a scaglie	Raffreddamento ad acqua, ghiaccio a pepita
Alimentazione elettrica Monofase	220 - 240V 50Hz Monofase 220 - 240V 50Hz
Consumi elettrici 1385 W 1450 W
Produzione cubetti ogni 24 ore	420 kg (ambiente 10°C, acqua 10°C)	380 kg (ambiente 10°C, acqua 10°C)
Dimensioni	560mm (l) x 700 mm (p) x 780 mm (h)	560 mm (l) x 700 mm (p) x 780 mm (h)
Refrigerante R404A, 0,37 kg	(GWP: 3920, CO2: 1,450 t)	R404A, 0,37 kg (GWP: 3920, CO2: 1,450 t)
Agente espandente schiuma isolante	privo di HFC privo di HFC
Peso Netto: 95 kg (lordo: 102 kg)	Netto: 95 kg (lordo: 102 kg)
Temp. ambiente	5 - 40°C	5 - 40°C
Temp. alimentazione acqua	5 - 35°C	5 - 35°C
Pressione alimentazione acqua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Range di tensione	Tensione nominale ± 10%	Tensione nominale ± 10%
ModelloFM-300AKEFM-300AKE-N
TipoRaffreddamento ad aria, ghiaaccio in scaglie Raffreddamento ad aria, ghiaccio a pepita
Alimentazione elettrica Monofase	220 - 240V 50Hz / 220 - 230 V 60Hz	Monofase 220 - 240V 50Hz / 220 - 230 V 60Hz
Consumi elettrici 1000 W / 1180W 1000 W / 1200 W
Produzione cubetti agli 24 ore 320 kg / 340 kg (ambiente 10°C, acqua 10°C) 270 kg / 290 kg (ambiente 10°C, acqua 10°C)
Dimensioni 560 mm (l) x 700 mm (p) x 780 mm (h) 560 mm (l) x 700 mm (p) x 780 mm (h)
Refrigerante R404A, 0,46 kg	(GWP: 3920, CO2: 1,803 t)	R404A, 0,46 kg(GWP: 3920, CO2: 1,803 t)
Agente espandente schiumaisolante	privo di HFC privo di HFC
Peso	Netto: 80 kg (lordo: 87 kg) Netto: 80 kg (lordo: 87 kg)
Temp. ambiente	5 - 40°C	5 - 40°C
Temp. alimentazione acqua	5 - 35°C	5 - 35°C
Pressione alimentazione acqua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Range di tensione	Tensione nominale ± 10%	Tensione nominale ± 10%

ModelloFM-170AKE FM-170AKE-E-N
TipoRaffreddamento ad aria, ghiaccio in scaglie Raffreddamento ad aria, ghiaccio a pepita
Alimentazione elettrica Monofase	220 - 240V 50Hz / 220 - 230 V 60Hz	Monofase 220 - 240V 50Hz / 220 - 230 V 60Hz
Consumi elettrici 600 W / 675 W	620 W / 695 W
Produzione cubetti agli 24 ore	170 kg / 180 kg (ambient 10°C, acqua 10°C)	160 kg / 165 kg (ambient 10°C, acqua 10°C)
Dimensioni 560 mm (l) x 700 mm	(m) x 780 mm (h) 560 mm (l) x 700 mm (p) x 780 mm (m)	80 mm (h)
Refrigerante R134a, 0,37 kg	(GWP: 1430, CO2: 0,529 t)	R134a, 0,37 kg(GWP: 1430, CO2: 0,529 t)
Agente espandente schiumaisolante	privo di HFC privo di HFC
Peso	Netto: 68 kg (lordo: 75 kg) Netto: 68 kg (lordo: 75 kg)
Temp. ambiente	5 - 40°C	5 - 40°C
Temp. alimentazione acqua	5 - 35°C	5 - 35°C
Pressione alimentazione acqua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Range di tensione	Tensione nominale ± 10%	Tensione nominale ± 10%

ModelloFM-1000AKE-R452-SB	FM-1000AKE-R452N-SB
TipoRaffreddamento ad aria, ghiaccio in scaglie Raffreddamento ad aria, ghiaccio a pepita
Alimentazione elettrica Monofase 220 - 240V 50Hz Monofase 220 - 240V 50Hz
Consumi elettrici 2490 W	2550 W
Produzione cubetti agli 24 ore	1030 kg (ambiente 10°C, acqua 10°C)	860 kg (ambiente 10°C, acqua 10°C)
Dimensioni 762 mm (l) x 700 mm (p) x 780 mm (h) 762 mm (l) x 700 mm (p) x 780 mm (h)
Refrigerante R452A, 1,35 kg	(GWP: 2140, CO2: 2,889 t)	R452A, 1,35 kg (GWP: 2140, CO2: 2,889 t)
Agente espandente schiumaisolante	privo di HFC privo di HFC
Peso	Netto: 146 kg (lordo: 156 kg)	Netto: 146 kg (lordo: 156 kg)
Temp. ambiente	5 - 40°C	5 - 40°C
Temp. alimentazione acqua	5 - 35°C	5 - 35°C
Pressione alimentazione acqua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Range di tensione	Tensione nominale ± 10%	Tensione nominale ± 10%
Modello FM-750AKE-R452-SB FM-750AKE-R452N-SB
Tipio Raffreddamento ad aria, ghiaccio in scaglie Raffreddamento ad aria, ghiaccio a pepita
Alimentazione elettrica Monofase 220 - 240V 50Hz Monofase 220 - 240V 50Hz
Consumi elettrici 1880 W 2010 W
Produzione cubetti ogni 24 ore 750 kg (ambiente 10°C, acqua 10°C)		590 kg (ambiente 10°C, acqua 10°C)
Dimensioni 762 mm (l) x 700 mm (p) x 780 mm (h) 762 mm (l) x 700 mm (p) x 780 mm (h)
Refrigerante R452A, 1,15 kg	(GWP: 2140, CO2: 2,461 t)	R452A, 1,15 kg (GWP: 2140, CO2: 2,461 t)
Agente espandente schiuma isolante	privo di HFC privo di HFC
Peso Netto: 133 kg (lordo: 143 kg)	Netto: 133 kg (lordo: 143 kg)
Temp. ambiente	5 - 40°C	5 - 40°C
Temp. alimentazione acqua	5 - 35°C	5 - 35°C
Pressione alimentazione acqua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Range di tensione	Tensione nominale ± 10%	Tensione nominale ± 10%
Modello FM-600AKE-R452-SB FM-600AKE-R452N-SB
Tipio Raffreddamento ad aria, ghiaccio in scaglie Raffreddamento ad aria, ghiaccio a pepita
Alimentazione elettrica Monofase 220 - 240V 50Hz Monofase 220 - 240V 50Hz
Consumi eletttrici 1900 W 1950 W
Produzione cubetti ogni 24 ore 600 kg (ambiente 10°C, acqua 10°C)		530 kg (ambiente 10°C, acqua 10°C)
Dimensioni 560 mm (l) x 700 mm (p) x 780 mm (h) 560 mm (l) x 700 mm (p) x 780 mm (h)
Refrigerante R452A, 1,3 kg	(GWP: 2140, CO2: 2,782 t)	R452A, 1,3 kg (GWP: 2140, CO2: 2,782 t)
Agente espandente schiuma isolante	privo di HFC privo di HFC
Peso	Netto: 107 kg (lordo: 114 kg)	Netto: 107 kg (lordo: 114 kg)
Temp. ambiente	5 - 40°C	5 - 40°C
Temp. alimentazione acqua	5 - 35°C	5 - 35°C
Pressione alimentazione acqua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Range de tensione	Tensione nominale ± 10%	Tensione nominale ± 10%
Modello FM-600AWKE-R452-SB FM-600AWKE-R452N-SB
Tipio	Raffreddamento ad acqua, ghiaccio in scaglie	Raffreddamento ad acqua, ghiaccio a pepita
Alimentazione elettrica Monofase 220 - 240V 50Hz Monofase 220 - 240V 50Hz
Consumi elettrici 1705 W 1760 W
Produzione cubetti ogni 24 ore 570 kg (ambiente 10°C, acqua 10°C)		490 kg (ambiente 10°C, acqua 10°C)
Dimensioni 560 mm (l) x 700 mm (p) x 780 mm (h) 560 mm (l) x 700 mm (p) x 780 mm (h)
Refrigerante R452A, 0,7 kg	(GWP: 2140, CO2: 1,498 t)	R452A, 0,7 kg (GWP: 2140, CO2: 1,498 t)
Agente espandente schiuma isolante	privo di HFC privo di HFC
Peso	Netto: 107 kg (lordo: 114 kg)	Netto: 107 kg (lordo: 114 kg)
Temp. ambiente	5 - 40°C	5 - 40°C
Temp. alimentazione acquaal	5 - 35°C	5 - 35°C
Pressione alimentazione acquaal	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Range de tensione	Tensione nominale ± 10%	Tensione nominale ± 10%

Modello FM-480AWKE-R452-SB FM-480AWKE-R452N-SB
Tipo Raffreddamento ad acqua, ghiaccio in scaglie Raffreddamento ad acqua, ghiaccio a pepita
Alimentazione elettrica Monofase 220 - 240V 50Hz Monofase 220 - 240V 50Hz
Consumi elettrici 1385 W 1450 W
Produzione cubetti agli 24 ore 420 kg (ambiente 10°C, acqua 10°C) 380 kg (ambiente 10°C, acqua 10°C)
Dimensioni 560 mm (l) x 700 mm (p) x 780 mm (h) 560mm (l) x 700 mm (p) x 780 mm (h)
Refrigerante R452A, 0,37 kg	(RWP: 2140, CO2: 0,792 t) R452A, 0,37 kg(GWP: 2140, CO2: 0,792 t)
Agente espandente schiuma isolante	privo di HFC privo di HFC
Peso	Netto: 95 kg (lordo: 102 kg) Netto: 95 kg (lordo: 102 kg)
Temp. ambiente	5 - 40°C 5 - 40°C
Temp. alimentazione acqua	5 - 35°C 5 - 35°C
Pressione alimentazione acqua	0,05 - 0,8 MPa (0,5 - 8 bar) 0,05 - 0,8 MPa (0,5 - 8 bar)
Range di tensione	Tensione nominale ± 10% Tensione nominale ± 10%

Nota: le specifiche summenzionate sono valevoli per i modelli rappresentati.

Il prodotto è dotato di un impianto refrigerante a tenuta ermetica contente gas fluorurati a effetto serra.
