MANUALE UTENTE WAGL6S500 ELECTROLUX

IT Istruzioni per l'uso | Lavabiancheria 90

EN User Manual | Washing Machine 132

Ti diamo il benvenuto in Electrolux! Grazie per aver scelto di acquistare questo prodotto.

Nel nostro intento di essere sostenibili stiamo riducendo le risorse cartacee e forniamo manuali d'uso completi online. È possibile accedere al manuale d'uso completo all'indirizzo electrolux.com/manuals

Ricevi consigli per l'uso, scarica i nostri opuscoli, elimina eventuali anomalie, ottierni informazioni sull'assistenza tecnica e la riparazione su electrolux.com/support

Acquista accessori, materiali di consumo e ricambi originali per la tua apparecchiatura su electrolux.com/shop

Con riserva di modifiche.

INDICE

1. INFORMAZIONI PER LA SICUREZZA....90
2. ISTRUZIONI DI SICUREZZA....92
3. DESCRIZIONE DEL PRODOTTO....94
4. DATI TECNICI....95
5. INSTALLAZIONE......96
6. PANNELLO DEI COMANDI.... 100
7. SELETTORE E TASTI.... 102
8. PROGRAMMI....105
9. IMPOSTAZIONI....109
10. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO....110
11. UTILIZZO QUOTIDIANO....111
12. CONSIGLI E SUGGERIMENTI.... 116
13. CURA E PULIZIA.... 118
14. RISOLUZIONE DEI PROBLEMI.... 123
15. VALORI DI CONSUMO....125
16. GUIDA RAPIDA.... 127
17. GARANZIA.... 130
18. CONSIDERAZIONI SULL'AMBIENTE.... 131

1. INFORMAZIONI PER LA SICUREZZA

Prima di iniziare, leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Quest'apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'utilizzo in sicurezza dell'apparecchiatura e se hanno compreso i rischi coinvolti.
• I bambini tra i 3 e gli 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'apparecchiatura, a meno che non vi sia una supervisione continua.
• Tenere i bambini al di sotto dei 3 anni lontani dall'apparecchiatura, a meno che non vi sia una supervisione continua.
• Controllare che i bambini non giochino con l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
• Tenere i detersivi lontani dalla portata dei bambini.
• Tenere i bambini e gli animali domestici lontani dall'apparecchiatura quando la porta è aperta.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

• Quest'apparecchiatura è destinata esclusivamente al lavaggio domestico in lavatrice.
• Quest'apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.
• Quest'apparecchiatura può essere utilizzata in uffici, camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).

• Non modificare le specifiche tecniche dell'apparecchiatura.

• Il carico massimo dell'apparecchiatura è 7.0 kg. Non superare il carico massimo di ciascun programma (fare riferimento al capitolo "Programmi").

• La pressione di funzionamento dell'acqua nel punto di ingresso dal collegamento esterno deve essere compresa fra 0,5 bar (0,05 MPa) e 10 bar (1,0 MPa).
• Le aperture di ventilazione alla base non devono essere coperte da un tappeto, da una moquette o da eventuali rivestimenti per pavimenti.
• L'apparecchiatura deve essere collegata alla presa dell'acqua servendosi dei set di tubi nuovi forniti in dotazione o altri set di tubi nuovi forniti dal Centro Assistenza Autorizzato.
• I vecchi tubi non devono essere riutilizzati.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza tecnica autorizzato o da una persona qualificata per evitare situazioni di pericolo elettrico.
• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa dell'alimentazione di rete.
• Non usare getti d'acqua ad alta pressione e/o vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

L'installazione deve essere conforme alle normative nazionali pertinenti.

• Togliere i bulloni dell'imballaggio e di trasporto, comprese le boccole in gomma col distanziatore di plastica.
• Tenere i bulloni di transito in un luogo sicuro. Se l'apparecchiatura va spostata in

futuro dovranno essere nuovamente fissati per evitare che il cesto causi danni interni.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
  • Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Non installare o utilizzare l'apparecchiatura in ambienti in cui la temperatura è al di sotto di 0°C o all'aperto.

• L'area di pavimento dove sarà installata l'apparecchiatura deve essere piana, stabile, resistente al calore e pulita.
• Accertarsi che l'aria circoli liberamente tra l'apparecchiatura e il pavimento.
• Una volta posizionata l'apparecchiatura, verificare che sia in piano utilizzando una livella. Se l'apparecchiatura non è in piano, regolare i piedini di conseguenza.
  • Non installare l'apparecchiatura direttamente sullo scarico a pavimento.
• Non spruzzare acqua sull'apparecchiatura e non esporla a eccessiva umidità.
• Non installare l'apparecchiatura in condizioni in cui non è possibile aprire completamente la porta dell'apparecchiatura stessa.
• Non collocare un contenitore chiuso sotto l'apparecchiatura per raccogliere possibili perdite. Contattare il Centro di Assistenza autorizzato per sapere quali accessori si possono utilizzare.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• AVVERTENZA: Questa apparecchiatura è progettata per essere installata/collegata a un collegamento di messa a terra dell'edificio.
• Utilizzare sempre una presa con contatto di protezione correttamente installata.
• Assicurarsi che i parametri sulla targhetta siano compatibili con i valori nominali della rete elettrica.
  • Non utilizzare prese multiple e prolunghe.
• Accertarsi di non danneggiare la spina e il cavo di alimentazione. Se il cavo di alimentazione deve essere sostituito, l'operazione deve essere effettuata dal nostro centro di assistenza tecnica autorizzato.

• Inserire la spina di alimentazione nella presa solo al termine del processo di installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Non toccare il cavo di alimentazione o la spina di alimentazione con le mani bagnate.

• Non scollegare l'apparecchiatura tirando il cavo di alimentazione. Staccare sempre la spina di alimentazione.

2.3 Collegamento dell'acqua

- L'acqua in ingresso non deve avere una temperatura superiore ai 25 °C.

• Non danneggiare i tubi dell'acqua.

- Prima di eseguire il collegamento a tubi nuovi, tubi non usati a lungo, dove sono stati eseguiti interventi di riparazione o sono stati inseriti dispositivi nuovi (misuratori dell'acqua, ecc.), lasciar scorrere l'acqua fino a che non sarà trasparente e limpida.

- Verificare che non vi siano perdite visibili durante e dopo il primo uso dell'apparecchiatura.

- Non usare una prolunga se i tubi di carico dell'acqua sono troppo corti. Contattare il Centro di Assistenza autorizzato per sostituire il tubo di carico dell'acqua.

- In fase di disimballaggio dell'apparecchiatura si può vedere dell'acqua fuoriuscire dal tubo di scarico. Questa condizione è imputabile alle prove con acqua eseguite sulle apparecchiature in fabbrica.

- È possibile prolungare il tubo di scarico fino a un massimo di 400 cm. Contattare il Centro di Assistenza autorizzato per l'altro tubo di scarico e la prolunga.

- Verificare che il rubinetto rimanga accessibile dopo l'installazione.

- Chiudere il rubinetto dell'acqua dopo ogni utilizzo dell'apparecchiatura.

2.4 Utilizzo

AVVERTENZA!

Vi è il rischio di lesioni, scosse elettriche, incendi, ustioni o danni all'apparecchiatura.

• Attenersi alle istruzioni di sicurezza riportate sulla confezione del detersivo.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

• Non lavare i tessuti molto sporchi di olio, grasso o altre sostanze oleose. Può danneggiare le parti in gomma dell'apparecchiatura. Pre-lavare questi tessuti prima di metterli nell'apparecchiatura.

• Non utilizzare profumi per bucato per evitare il rischio di danneggiare parti in plastica e gomma dell'apparecchiatura.
• Non toccare il vetro dell'oblò quando è in corso un programma. Il vetro può surriscaldarsi.
• Verificare che tutti gli oggetti metallici vengano tolti dal bucato.

2.5 Assistenza

• Per riparare l'apparecchiatura contattare un Centro di Assistenza Autorizzato. Utilizzare esclusivamente ricambi originali.
• Tenere presente che la riparazione autonoma o non professionale possono avere conseguenze sulla sicurezza e potrebbero invalidare la garanzia.
• I seguenti pezzi di ricambio saranno disponibili per 10 anni dopo l'interruzione del modello: motore e spazzole del motore, trasmissione tra motore e tamburo, pompe, ammortizzatori e molle, tamburo di lavaggio, ragno del tamburo e relativi cuscinetti a sfera, riscaldatori ed elementi riscaldanti, comprese le pompe

di calore, tubazioni e relative attrezzature, compresi tubi flessibili, valvole, filtri e acquastop, circuiti stampati, display elettronici, pressostati, termostati e sensori, software e firmware compreso il software di reset, porta, cerniera della porta e guarnizioni, altre guarnizioni, gruppo di chiusura della porta, periferiche in plastica come i distributori di detersivi. Si prega di notare che alcuni di questi pezzi di ricambio sono disponibili solo per i riparatori professionisti e che non tutti i pezzi di ricambio sono rilevanti per tutti i modelli.

2.6 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica e idrica.
• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.
• Togliere il blocco porta per evitare che bambini o animali restino intrappolati nel cestello.
• Smaltire l'apparecchiatura in conformità coi requisiti locali per lo smaltimento di componenti elettrici ed elettronici (WEEE).

3. DESCRIZIONE DEL PRODOTTO

3.1 Funzioni speciali

La nuova lavatrice soddisfa tutti i moderni requisiti per un trattamento efficace del bucato con un consumo ridotto a livello di acqua, energia e detersivo e che rispetta i tessuti.

- La tecnologia ProSense rileva il quantitativo di bucato definendo la durata del programma in 30 secondi. Il

programma di lavaggio è calibrato al carico di bucato e al tipo di tessuto, senza consumare più tempo, energia e acqua del necessario.

- Grazie Soft Plus - Douceur Plus all'opzione, l'ammorbidente viene diffuso in modo uniforme nel bucato e penetra in profondità le fibre del tessuto favorendo una morbidezza ottimale.

3.2 Panoramica dell'apparecchiatura

1 Piano di lavoro
2 Erogatore del detersivo
3 Pannello comandi
4 Maniglia dell'oblò
5 Targhetta dei dati
6 Filtro della pompa di scarico
7 Per mettere in piano l'elettrodomestico

8 Tubo flessibile di scarico
9 Collegamento tubo di carico
10 Cavo di alimentazione
11 Bulloni per il trasporto
12 Supporto tubo

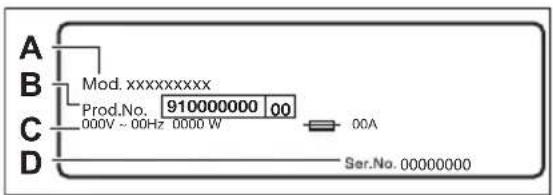

A B Mod. xxxxxxxxxxx Prod.No. 910000000 00 000V ~ 00Hz 0000 W 00A C D Ser.No. 00000000

La targhetta identificativa riporta il nome del modello (A), il numero di prodotto (B), le classificazioni elettriche (C) e il numero di serie (D).

4. DATI TECNICI

Dimensioni	Larghezza/Altezza/Profondità totale	59.5 cm / 84.3 cm / 48.7 cm
Collegamento elettrico	Tensione	230 V
	Potenza complessiva	2100 W
	Fusibile	10 A
	Frequenza	50 Hz
Livello di protezione dall'ingresso di particelle solide e umidità assicurato dal coperchio protettivo, tranne dove l'apparecchiatura a bassa tensione non ha una protezione contro l'umidità		IPX4
Pressione di alimentazione dell'acqua	Minimo Massimo	0,5 bar (0,05 MPa) 10 bar (1,0 MPa)
Alimentazione dell'acqua 1)		Acqua fredda
Carico massimo Cotone 7.0 kg

1) Collegare il tubo di carico dell'acqua a un rubinetto con 3/4" filettatura.

5. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

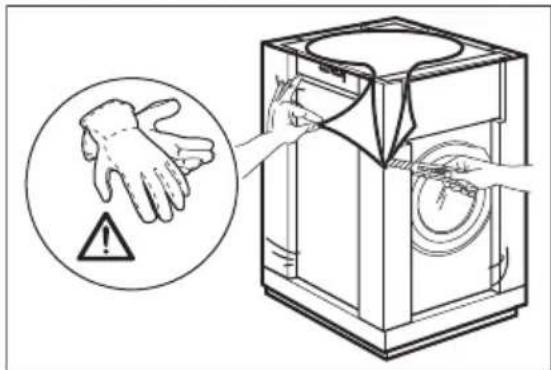

5.1 Disimballaggio

1. Rimuovere la pellicola esterna. Se necessario, servirsi di un taglierino.

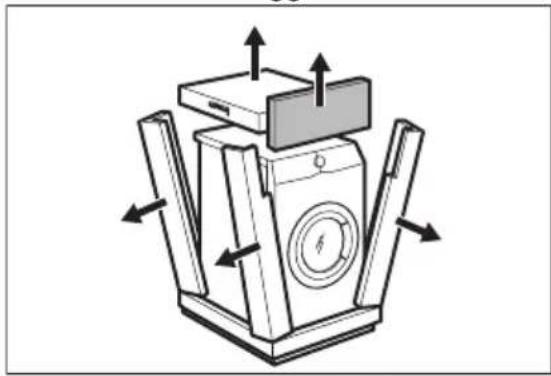

1. Togliere la parte superiore del cartone e i materiali di imballaggio.

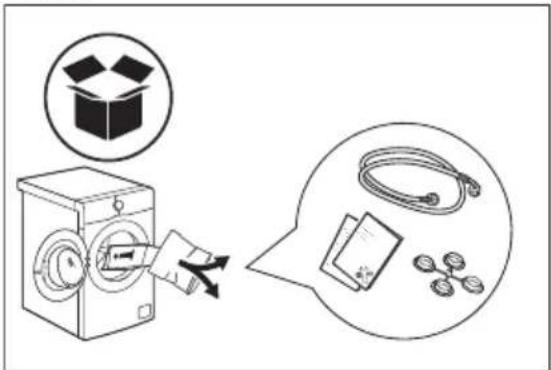

1. Aprire la porta. Togliere tutti gli oggetti dal cesto.

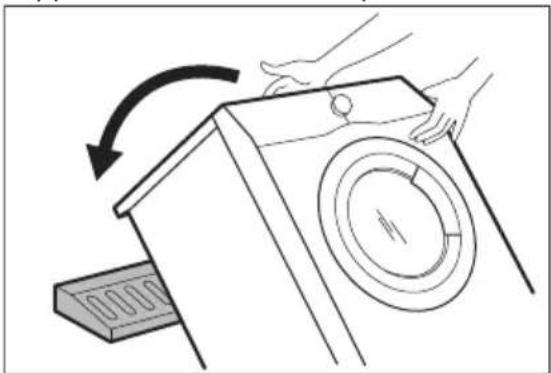

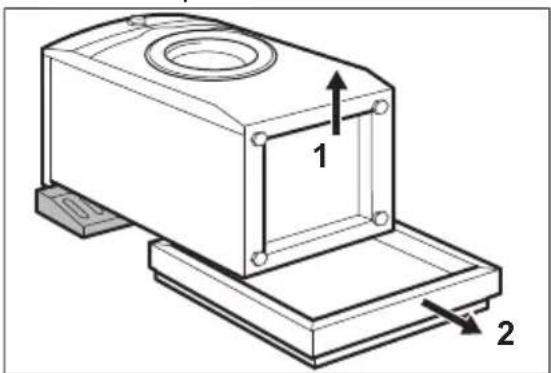

1. Posizionare l'elemento angolare sul pavimento dietro l'apparecchiatura. Appoggiare delicatamente l'apparecchiatura sul lato posteriore.

1. Rimuovere la protezione dal fondo.

1 2

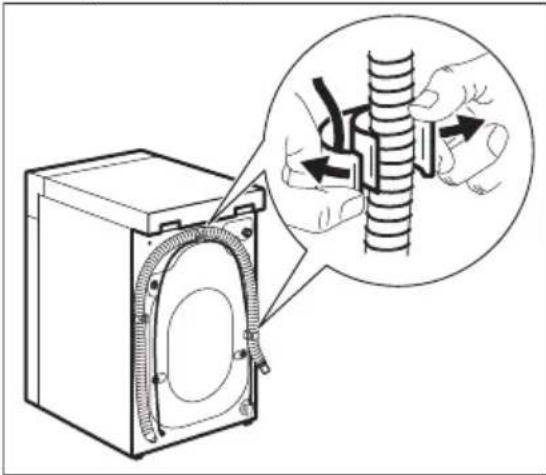

1. Rimettere l'apparecchiatura in posizione verticale. Staccare il cavo di

alimentazione e il tubo di scarico dall'apposito supporto.

Si può vedere dell'acqua fuoriuscire dal tubo di scarico. Ciò avviene in quanto la lavatrice è stata testata in fabbrica.

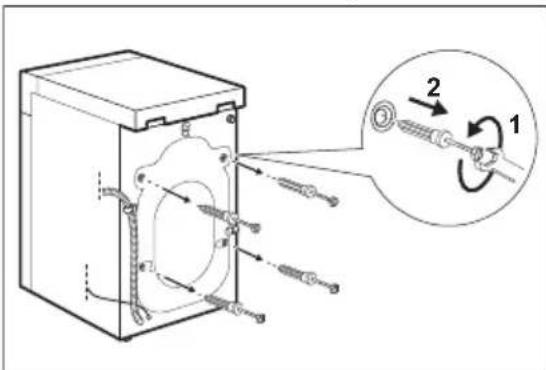

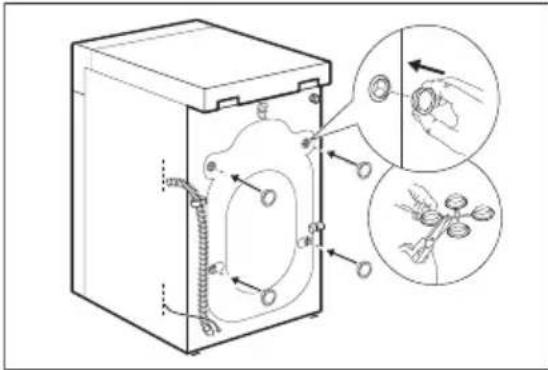

1. Rimuovere i quattro bulloni di trasporto ed estrarre i distanziatori in plastica.

1. Mettere nei fori i cappucci in plastica contenuti nel sacchetto del manuale.

Consigliamo di conservare l'imballaggio e i bulloni per il trasporto per quando si trasporta l'apparecchiatura.

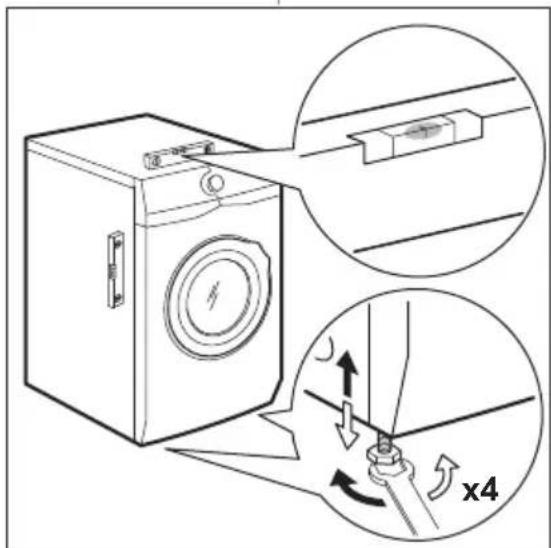

5.2 Posizionamento e livellamento

Regolare l'apparecchiatura in modo adeguato per evitare le vibrazioni, il rumore e il movimento dell'apparecchiatura stessa mentre è in funzione.

L'apparecchiatura deve essere in piano ed appoggiata in modo stabile. Verificare che l'apparecchiatura non sia a contatto con la parete o con altre unità e che vi sia ricircolo d'aria sotto all'apparecchiatura stessa.

1. Allentare o stringere i piedini per regolare il livello. Tutti i piedini devono saldamente essere appoggiati a terra.

AVVERTENZA!

Non mettere cartone, legno o materiali equivalenti sotto i piedini dell'apparecchiatura per regolarne il livello.

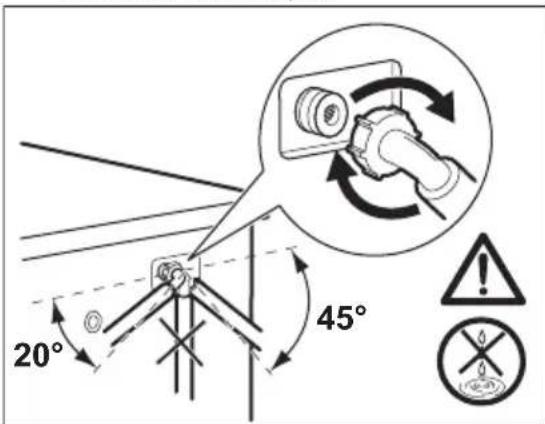

5.3 Tubo di carico

1. Collegare il tubo di ingresso dell'acqua sulla parte posteriore dell'apparecchiatura, se necessario. Di solito è già installato in fabbrica.

✓ 20° 4° 45°

1. Posizionarlo a sinistra o destra, a seconda della posizione del rubinetto. Assicurati che il tubo di carico non sia in posizione verticale.
2. Ove necessario, allenta il dado ad anello per sistemarlo nella posizione corretta

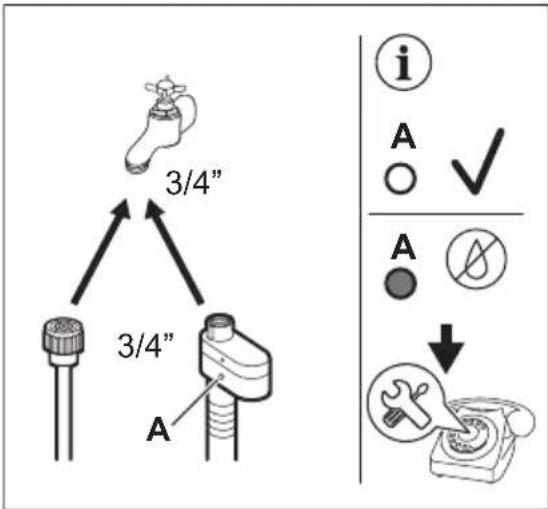

3. Collegare il tubo di carico dell'acqua a un rubinetto dell'acqua fredda con filettatura 3/4".

AVVERTENZA!

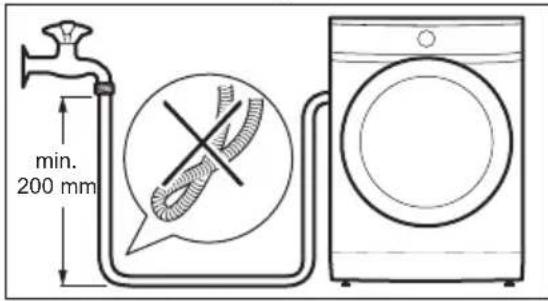

Per ridurre la forza laterale, mantenere una sezione rettilinea minima di 200 mm di tubo sotto il collegamento del rubinetto

min. 200 mm

Alcuni modelli possono contenere un tubo di carico con dispositivo di blocco acqua. Evita le perdite d'acqua nel tubo a causa del suo naturale invecchiamento. Il settore della finestra indica questo guasto A. In tal caso, chiudere il rubinetto dell'acqua e contattare il Centro di Assistenza autorizzato per informazioni sulla sostituzione del tubo.

L'acqua in ingresso non deve avere una temperatura superiore ai 25 °C.

ATTENZIONE!

Verificare che non vi siano perdite dai raccordi.

Non usare una prolunga se i tubi di carico dell'acqua sono troppo corti. Contattare il Centro di Assistenza per informazioni sulla sostituzione del tubo di carico dell'acqua.

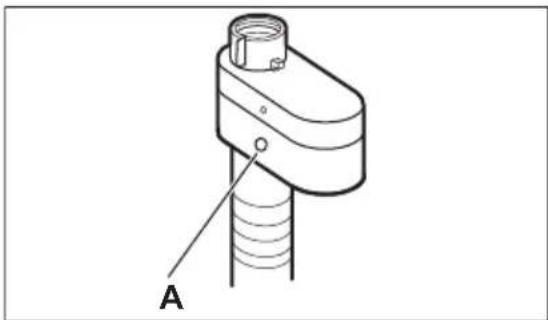

5.4 Dispositivo di blocco perdite

Il tubo di carico dell'acqua dispone di un dispositivo di blocco perdite. Questo dispositivo impedisce le perdite d'acqua nel tubo da ascrivere al naturale invecchiamento dello stesso.

Il settore rosso nella finestra "A" mostra questo problema.

In tal caso, chiudere il rubinetto dell'acqua e contattare il Centro di Assistenza autorizzato per sostituire il tubo.

5.5 Scarico dell'acqua

Il tubo di scarico dovrebbe essere posizionato a un'altezza non inferiore a 60 cm e non superiore a 100 cm.

È possibile prolungare il tubo di scarico fino a un massimo di 400 cm. Contattare il Centro di Assistenza autorizzato per acquistare per l'altro tubo di scarico e la prolunga.

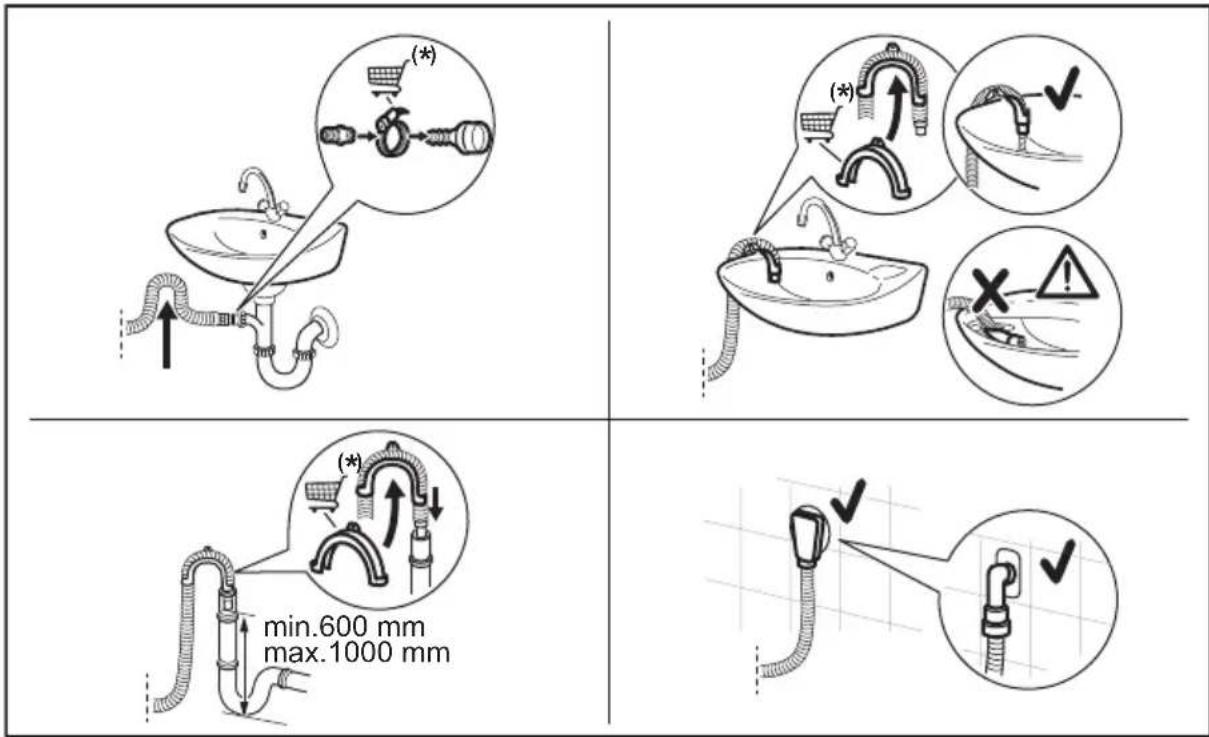

Sarà possibile collegare il tubo di scarico in diversi modi:

(*) (*) (*) X ! min.600 mm max.1000 mm (*) ✓ ✓

(*) Con riserva di modifiche.

• Collegare il tubo di scarico al sifone e serrarlo con una pinza.
• Posizionare il tubo direttamente in una conduttura di scarico incassata nel muro del locale e serrare con un fermo.

• Senza la guida del tubo flessibile in plastica, verso I sifone di un lavandino: fissare il tubo al sifone e serrarlo con una fascetta.

• A un tubo verticale dotato di foro di ventilazione: inserire il tubo di scarico direttamente in una conduttura di scarico o in un tubo verticale.

• Il tubo di scarico può essere piegato a U e posizionato intorno alla guida in plastica. All'estremità del lavandino: fissare la guida al rubinetto dell'acqua o a parete.

Accertarsi che il tubo di scarico formi una curva per evitare il passaggio di particelle dal lavandino all'apparecchiatura.

Verificare che la guida in plastica non si muova quando l'apparecchiatura scarica e verificare anche che il tubo di scarico non sia immerso in acqua. Ci potrebbe essere un ritorno di acqua sporca nell'apparecchiatura. Acquistare gli accessori da un fornitore autorizzato.

L'estremità del tubo di scarico deve essere sempre ventilata, perciò il diametro interno del tubo di scarico (min. 38 mm = min. 1,5") deve essere più grande del diametro esterno del tubo di scarico.

5.6 Collegamento elettrico

Al termine dell'installazione è possibile collegare la spina alla presa elettrica.

La targhetta di identificazione e il capitolo "Dati tecnici" indicano i valori elettrici

necessari. Assicurarsi che siano compatibili con l'alimentazione di rete.

Verificare che l'impianto domestico possa sopportare il carico massimo richiesto, tenendo in considerazione anche le altre apparecchiature che possono essere utilizzate.

Collegare l'apparecchiatura a una presa elettrica con messa a terra.

Il cavo di alimentazione deve essere facilmente accessibile dopo l'installazione dell'apparecchiatura.

Per qualsiasi intervento elettrico necessario per l'installazione di questa apparecchiatura, contattare il nostro Centro di Assistenza Autorizzato.

Il produttore declina qualsiasi responsabilità per danni o lesioni causati dal mancato rispetto delle suddette misure di sicurezza.

6. PANNELLO DEI COMANDI

6.1 Descrizione del pannello dei comandi

1 2 3 4 5 6 7 8 9 10 12

1 Selettore dei programmi
2 Display
3 Zeitvorwahl - Départ Différé tasto a sfioramento
4 Zeit Sparen - Gain de Temps tasto a sfioramento
5 Spülen - Rinçage tasto a sfioramento • Extra Spülen - Rinçage Plus opzione • Salto della fase di lavaggio - Nur Spülen - Rinçage
6 Start/Pause - Départ/Pause tasto a sfioramento
7 Flecken Taches / Vorw. Prélavage tasto a sfioramento

• Flecken - Taches opzione
• Vorwäsche - Prélavage opzione
8 Pulsante Igiene (Hygiene - Hygiène)
9 Soft Plus - Douceur Plus tasto a sfioramento
10 Schleudern - Essorage tasto a sfioramento
- Salto di fasi - Nur Abpumpen - Vidange
- Salto di fasi - Nur Schleudern - Seulement Essorage

11 Temp. tasto a sfioramento

0.0kgMAX	Spia carico massimo. L'icona lampeggia durante la stima del tempo del programma (ri-mandiamo al paragrafo “Il rilevamento del carico PROSENSE’).
	Spia della partenza ritardata.
	Spia Oblò bloccato.
0:00	La spia digitale può mostrare:Durata del programma (ad esempio)Tempo di ritardo (ad esempio appure).fine del Ciclo()Codice di allarme (ad esempio:)Indicazione delle ore di esercizio totali dell'apparecchiatura. Fare riferimento alla sezione "Contatore delle ore di esercizio" nel paragrafo "Impostazioni" per ulteriori dettagli.
	Spia della fase di lavaggio: lampeggia durante il pre-lavaggio e durante la fase di lavaggio.
	Spia della fase di risciacquo: lampeggia durante la fase di risciacquo.
	Compare la spia + quando è attivata l'opzione Extra Spülen - Rinçage Plus permanente.
	Indicatore di fase centrifuga e scarico. Lampeggia durante la fase di scarico e centrifuga.
	Spia Sicurezza bambino.
	Indicatore risparmio di tempo.
	Indicatore della temperatura. L'indicatore *compare quando viene impostato un lavaggio a freddo.
	Spia della velocità di centrifuga.
	Indicatore No Cent. Finale.
	Spia Extra Silent.

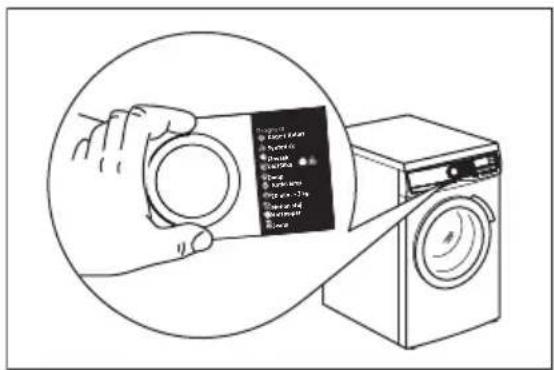

6.3 Badge multi-lingue

L'apparecchiatura è provvista di badge adesivi in diverse lingue

Sarà possibile incollare il badge desiderato al selettore del programma.

Premendo questo tasto per alcuni secondi sarà possibile attivare o disattivare l'apparecchiatura. Quando l'apparecchiatura viene accesa o spenta, si sentono due suoni diversi.

Quando la funzione Stand-by disattiva automaticamente l'apparecchiatura per ridurre il consumo energetico, in alcuni casi potrebbe essere necessario attivare nuovamente l'apparecchiatura.

Il programma predefinito selezionato, a macchina accesa, è sempre il programma Eco 40-60.

Per ulteriori dettagli rimandiamo al paragrafo Stand-by nel capitolo Utilizzo quotidiano.

7.2 Introduzione

Le opzioni/funzioni non sono selezionabili con tutti i programmi di lavaggio.

Controllare la compatibilità fra opzioni/ funzioni e i programmi di lavaggio nella

"Tabella dei programmi". Un'opzione/ funzione può escludere l'altra, in questo caso l'apparecchiatura non consente di impostare congiuntamente le opzioni/ funzioni incompatibili.

Assicurarsi che il display e i tasti a sfioramento siano sempre puliti e asciutti.

7.3 Temp.

Quando viene selezionato un programma di lavaggio, l'apparecchiatura propone automaticamente una temperatura predefinita.

Toccare ripetutamente questo tasto fino a che non compare il valore di temperatura desiderato sul display.

Quando il display mostra le spie ✱, l'apparecchiatura non scalda l'acqua.

7.4 Schleudern - Essorage

Quando viene impostato un programma, l'apparecchiatura seleziona automaticamente la velocità di centrifuga predefinita.

Premere ripetutamente questo tasto per:

- Modificare la velocità di centrifuga.

i

Il display mostra solo le velocità di centrifuga disponibili per il programma impostato.

- Attivare l'opzione No centrifuga finale. La centrifuga finale non viene eseguita. Si esclude lo scarico dell'acqua dell'ultimo risciacquo in modo da non sgualcire i tessuti. Il programma di lavaggio finisce con l'acqua nel cesto.

Il display mostra la spia la porta rimane bloccata e il cestello gira regolarmente per ridurre le pieghe. È necessario scaricare l'acqua per sbloccare l'oblò.

Premendo il tasto Start/Pause - Départ/Pause l'apparecchiatura esegue la fase di centrifuga e poi scarica l'acqua.

i

L'apparecchiatura scarica l'acqua automaticamente dopo circa 18 ore.

- Attivare l'opzione Extra silenzioso.

Le fasi intermedie e quella finale della centrifuga vengono eliminate e il programma termina con l'acqua nel cestello. In questo modo vengono ridotte le pieghe.

Il display mostra la spia La porta rimane bloccata. Il cesto ruota regolarmente per ridurre le pieghe. È

necessario scaricare l'acqua per sbloccare l'oblò.

Dato che il programma è molto silenzioso, è adatto per essere usato di notte quando l'energia elettrica costa meno. In alcuni programmi i risciacqui vengono eseguiti con più acqua.

Premendo il tasto Start/Pause - Départ/Pause, l'apparecchiatura esegue unicamente la fase di scarico.

i

L'apparecchiatura scarica l'acqua automaticamente dopo circa 18 ore.

- Attivare l'opzione di solo scarico (Salto delle fasi di lavaggio, risciacquo e centrifuga): Nur Abpumpen - Vidange.

L'apparecchiatura esegue solo la fase di scarico del programma di lavaggio selezionato.

Il display mostra l'indicatore —(freddo),

e l'indicatore —(no centrifuga) e

l'indicatore ©

- Attivare l'opzione di sola centrifuga (Salto delle fasi di lavaggio e risciacquo): Nur Schleudern - Seulement Essorage.

i

Prima di impostare questa opzione, selezionare un programma di lavaggio adeguato agli indumenti.

L'apparecchiatura esegue il ciclo più adatto per la cura degli indumenti (ad esempio: per indumenti sintetici, selezionare come prima cosa il programma di lavaggio Sintetici e poi l'opzione Nur Schleudern - Seulement Essorage).

L'apparecchiatura esegue solo la fase di centrifuga del programma di lavaggio selezionato.

Il display mostra l'indicatore —(freddo), l'indicatore di fase Ⓗ la velocità della centrifuga.

Premere ripetutamente questo tasto per attivare una delle due opzioni.

La spia pertinente si accende sul display.

- Flecken - Taches

Selezionare questa opzione per aggiungere una fase anti-macchia su un programma per trattare il bucato sporco o macchiato col prodotto per rimuovere le macchie.

Versare lo smacchiatore nello scomparto 📊. Lo smacchiatore verrà aggiunto nella fase corretta del programma di lavaggio.

i

Questa opzione non è utilizzabile con temperature inferiori a 40 °C.

Usare questa funzione per aggiungere una fase di pre-lavaggio a 30°C prima di quella di lavaggio. Questa opzione è consigliata per bucato molto sporco, in particolare se contiene sabbia, polvere, fango e altre componenti solide.

i

Queste opzioni possono aumentare la durata del programma.

i

Queste due opzioni non possono essere impostate insieme.

7.6 Zeitvorwahl - Départ Différé

Con questa opzione sarà possibile ritardare l'avvio di un programma a un momento più comodo.

Premere ripetutamente il tasto per impostare il ritardo necessario. Il tempo aumenta di 30 minuti fino a 90 minuti e da 2 ore a 20 ore.

Dopo aver sfiorato il tasto Start/Pause - Départ/Pause, il display mostra la spia e il tempo di ritardo selezionato e l'apparecchiatura inizia il conto alla rovescia.

7.7 Spülen - Rinçage

Con questo tasto sarà possibile selezionare una delle seguenti opzioni:

- Extra Spülen - Rinçage Plus opzione

Questa opzione aggiunge alcuni risciacqui al programma di lavaggio selezionato. Usare questa opzione per le persone allergiche ai residui di detersivi e in zone dove l'acqua è dolce.

i

Questa opzione aumenta leggermente la durata del programma.

- Salto della fase di lavaggio - Nur Spülen - Rinçage opzione L'apparecchiatura esegue solo la fase di risciacquo, centrifuga e scarico del programma selezionato.

L'indicatore corrispondente sopra al touch si illumina.

7.8 Zeit Sparen - Gain de Temps

Con questa opzione è possibile ridurre la durata del programma.

• Se il bucato ha un livello di sporco normale o leggero, potrebbe essere consigliabile ridurre il programma di lavaggio. Toccare una volta questo tasto per ridurre la durata.
• In caso di un carico più piccolo, toccare due volte questo tasto per impostare un programma extra rapido.

Il display mostra la spia

7.9 Hygiene - Hygiène

Impostare questa opzione con il programma capi Cotoni bianchi. Quando l'opzione è selezionata, non è possibile modificare né la temperatura né il tempo di ciclo. L'opzione

Zeit Sparen - Gain de Temps ed Extra silenzioso non sono disponibili.

L'indicatore corrispondente sopra al touch si illumina.

Questa opzione, grazie alla fase di lavaggio combinata con il vapore, rimuove oltre il 99,99% dei batteri e dei virus, mantenendo la temperatura al di sopra di 60 °C durante tutta la fase di lavaggio; con un'azione aggiuntiva sulle fibre grazie al vapore, una fase di risciacquo potenziato assicura una rimozione corretta dei residui di detersivo e dei microrganismi. Quest'opzione garantisce anche una riduzione adeguata delle particelle di pollini/allergeni.

Testato per Staphylococcus aureus, Enterococcus faecium, Candida albicans, Pseudomonas aeruginosa e il batteriofago MS2 nei test esterni eseguiti da Swissatest Testmaterialien AG nel 2021 (verbale di prova n. 202120117).

Premere il tasto Start/Pause - Départ/Pause per avviare, mettere in pausa l'apparecchiatura o interrompere un programma in funzione.

8. PROGRAMMI

8.1 Tabella dei programmi

Programmi di lavaggio

Programma Descrizione del programma
Programmi di lavaggio
Eco 40-60 Cotone bianco e colorato sintetico. Capi normalmente sporchi. Il consumo di energia si riduce e la durata del programma di lavaggio viene allungata, garantendo buoni risultati di lavaggio.
Cotoni	Cotone bianco e colorato. Capi normalmente, molto e poco sporchi
Sintetici	Capi in tessuti sintetici o misti. Capi normalmente sporchi.
Delicati	Tessuti delicati quali ad esempio acrilici, viscosa e tessuti misti che richiedono un lavaggio più delicato. Capi normalmente e poco sporchi.
Lana/Seta	Indumenti di lana lavabili a macchina, a mano e altri tessuti che riportano sull'etichetta il simbolo di "lavaggio a mano"1)
20 min. - 3 kg	Capi in cotone e sintetici leggermente sporchi o dopo essere stati indossati.
Stiro Facile	Capi sintetici che richiedono un lavaggio delicato. Capi normalmente e leggermente sporchi.2)
Piumini	Programma di lavaggio speciale per singoli piumini, coperte in tessuto sin-tetico, copriletto, ecc.

Programma Descrizione del programma

Outdoor

Non usare ammorbidente e fare in modo che non vi siano residui di ammorbidente nel cassetto del detersivo.

Asciugatura per indumenti per l'aria aperta, tecnici, sportivi, giacche impermeabili e traspiranti, giacca aderente dotata di interno in pile rimovibile o rivestimento isolante interno. Il carico di bucato consigliato è 2.0 kg.

Questo programma può essere usato anche come fase di ripristino dell'impermeabilizzazione, essendo studiato appositamente per creare un rivestimento idrofobico sugli indumenti. Per eseguire la fase di ripristino dell'impermeabilizzazione, procedere come indicato di seguito:

• Versare il detersivo nello scomparto
• Versare un prodotto speciale per il ripristino dell'impermeabilizzazione nel
  cassetto per l'ammorbidente
• Ridurre il carico del bucato a 1.0 kg.

Per migliorare ulteriormente l'azione di ripristino dell'impermeabilizzazione, asciugare in asciugatrice impostando il programma di asciugatura Outdoor (ove disponibile e se l'etichetta consente l'asciugatura in asciugatrice).

Denim

Indumenti in denim e capi in jersey. Sporco normale. Questo programma esegue una fase di risciacquo delicata, pensata per il denim, che riduce gli scolorimenti e non lascia residui del detersivo in polvere sulle fibre.

1) Durante questo ciclo il cesto ruota lentamente per garantire un lavaggio delicato. Se sembra che il cesto non ruoti o non ruoti adeguatamente, non si tratta di un'anomalia.
2) Per ridurre le pieghe, questo ciclo regola la temperatura dell'acqua ed esegue una fase di lavaggio e centrifuga delicata. L'apparecchiatura aggiunge alcuni risciacqui.

1) Secondo il regolamento della Commissione UE 2019/2023 e il decreto ucraino 834/2023. Questo programma a 40 °C è in grado di pulire insieme nello stesso ciclo il bucato di cotone con un livello di sporco normale, dichiarato lavabile a 40 °C o a 60 °C.
Temperatura del programma, velocità di centrifuga massima e carico massimo

Programma Temperatura pre-definitaGamma di tempe-ratura		Velocità di centrifuga di riferimentoGamma velocità centri-fuga	Carico massimo
Programmi di lavaggio
Eco 40-60	40^^1)	1200 giri/min1200 giri/min – 400 giri/min	7.0 kg
Cotoni	40°C95 °C – A freddo	1200 giri/min1200 giri/min – 400 giri/min	7.0 kg
Sintetici	40 °C60 °C – A freddo	1200 giri/min1200 giri/min – 400 giri/min	3.0 kg
Delicati	30 °C40 °C – A freddo	1200 giri/min1200 giri/min – 400 giri/min	1.5 kg
Lana/Seta	40 °C40 °C – A freddo	1200 giri/min1200 giri/min – 400 giri/min	1.5 kg
20 min. - 3 kg	30 °C40 °C – 30 °C	1200 giri/min1200 giri/min – 400 giri/min	3.0 kg
Stiro Facile	30 °C60 °C – A freddo	800 giri/min800 giri/min – 400 giri/min	3.0 kg
Piumini	40 °C60 °C – A freddo	800 giri/min800 giri/min – 400 giri/min	2.0 kg
Outdoor	30 °C40 °C – A freddo	1200 giri/min1200 giri/min – 400 giri/min	2.0 kg^2) 1.0 kg^3)
Denim	30 °C40 °C – A freddo	800 giri/min1200 giri/min – 400 giri/min	2.0 kg

Per la temperatura raggiunta nella lavanderia, la durata del programma e altri dati, consultare il capitolo "Valori di consumo".

I programmi più efficienti in termini di consumo energetico sono in genere quelli che funzionano a temperature più basse e durano più a lungo.

2) Programma di lavaggio.
3) Programma di lavaggio e fase di impermeabilizzazione.

Compatibilità delle opzioni programma

1) Prima di impostare questa opzione, selezionare un programma di lavaggio adeguato agli indumenti. L'apparecchiatura esegue il ciclo più adatto per la cura degli indumenti (ad esempio: per indumenti sintetici, selezionare come prima cosa il programma di lavaggio Sintetici e poi l'opzione Nur Schleudern - Seulement Essorage).
2) Questa opzione non è utilizzabile con temperature inferiori a 40°C.
3) Se si imposta la durata più breve, consigliamo di ridurre le dimensioni del carico. È possibile caricare completa- mente l'apparecchiatura, ma i risultati del lavaggio potrebbero essere meno soddisfacenti.

	Eco 40-60	Cotoni	Sintetici	Delicati	Lana/Seta	20 min. - 3 kg	Stiro Facile	Piumini	Outdoor	Denim
Schleudern - Essorage	■■■■■■■■■
Antipiega	■■■■■■■
Extra silenzioso dB	■■■■
Nur Abpumpen - Vidange	■■■■■■■■
Nur Schleudern - Seulement Essorage1)	■ ■ ■ ■ ■ ■ ■ ■ ■
Flecken - Taches2)	■ ■	■	■
Vorwäsche - Prélavage	■ ■	■
Extra Spülen - Rinçage Plus	■ ■ ■	■	■ ■
Nur Spülen - Rinçage	■ ■ ■ ■ ■ ■ ■ ■ ■
Hygiene - Hygiène ■
Zeit Sparen - Gain de Temps3)	■ ■ ■	■
Zeitvorwahl - Départ Différé	■ ■ ■ ■ ■ ■ ■ ■ ■ ■

Detersivi idonei per i programmi di lavaggio

Programma Polvere uni-versale1)	Liquido uni-versale	Liquido per colorati	Delicati in la-na	Speciale
Eco 40-60 ▲ ▲ ▲ -- --
Cotoni ▲ ▲ ▲ -- --
Sintetici ▲ ▲ ▲ -- --
Delicati -- -- -- ▲ ▲
Lana/Seta	-- -- -- ▲ ▲
20 min. - 3 kg -- ▲ ▲ -- --
Stiro Facile	▲ ▲ ▲ -- --
Programma Polvere universale1)	Liquido universale	Liquido per colorati	Delicati in Ia-na	Speciale

Piumini

Outdoor -- -- -- ▲ ▲

Denim -- -- ▲ ▲ ▲

1) A temperature superiori a 60 °C si consiglia l'uso di detersivo in polvere.

▲ = Consigliato -- = Non consigliato

8.2 Woolmark Premium Wool Care - Blu

Il ciclo di lavaggio lana di questa apparecchiatura è stato testato e approvato dalla Woolmark Company per lavare indumenti di lana con etichetta riportante la dicitura “lavaggio a mano” a patto che i prodotti vengano lavati seguendo le istruzioni riportate sulle relative etichette e le indicazioni del produttore della lavatrice. M1460

9. IMPOSTAZIONI

9.1 Introduzione

Quando viene premuta una combinazione di tasti, non inclinare le dita verso il basso. I sensori dei pulsanti inferiori sono delicati e potrebbero interferire con la propria scelta.

9.2 Sicurezza Bambini

Questa opzione consente di evitare che i bambini possano giocare con il pannello dei comandi.

- Per attivare/disattivare questa opzione, premere contemporaneamente Schleudern - Essorage e Flecken Taches / Vorw. Prélavage finché la spia si accende/spegne sul display.

Attivazione dell'opzione:

- Dopo aver toccato il tasto Start/Pause - Départ/Pause : tutti i pulsanti e il selettore

programma sono disattivati (eccetto il tasto Ein/Aus - Marche/Arrêt).

- Prima di sfiorare il tasto Start/Pause - Départ/Pause : l'apparecchiatura non si avvia.

L'apparecchiatura mantiene la selezione di questa opzione dopo lo spegnimento.

9.3 Segnali acustici

Questa apparecchiatura è dotata di vari segnali acustici, che funzionano quando:

• Viene attivata l'apparecchiatura (breve suono speciale).
• Viene disattivata l'apparecchiatura (breve suono speciale).
• Si toccano i tasti (suono clic).
• Viene effettuata una selezione errata (3 suoni brevi).
• Il programma è completato (sequenza di suoni per circa 2 minuti).

- L'apparecchiatura ha un'anomalia di funzionamento (sequenza di brevi suoni per circa 5 minuti).

Per attivare/disattivare i segnali acustici quando il programma è completato, sfiorare contemporaneamente Hygiene - Hygiène e Flecken Taches / Vorw. Prélavage per circa 6 secondi.

Se si disattivano i segnali acustici, gli stessi continueranno a funzionare in caso di malfunzionamento dell'apparecchiatura.

9.4 Impostazione Extra Spülen - Rinçage Plus 🚫

Con quest'opzione è possibile far eseguire in modo permanente un risciacquo extra, quando è impostato un nuovo programma.

- Per attivare/disattivare questa opzione, premi contemporaneamente Flecken Taches / Vorw. Prélavage e Spülen - Rinçage fino a che l'indicatore del tasto Extra Spülen - Rinçage Plus non si accende/spegne.

9.5 Contatore delle ore di esercizio

È possibile visualizzare il tempo totale di funzionamento dell'apparecchiatura in ore, a partire dalla prima accensione. Questo valore conterà il tempo di funzionamento dei cicli (non include pause e tempo di partenza ritardata). Per visualizzare questo valore, procedere come segue:

1. Accendere l'apparecchiatura premendo il tasto Ein/Aus - Marche/Arrêt.
2. Ruotare la manopola dei programmi sul programma Eco 40-60 (1a posizione in senso orario).
3. Tenere premuti i tasti Hygiene - Hygiène e Flecken Taches / Vorw. Prélavage per

alcuni secondi (entro 10 secondi dall'accensione. Dopo questi 10 secondi la combinazione di tasti attiva e disattiva i segnali acustici).

1. Dopo 3 secondi sul display vengono visualizzate le ore totali di funzionamento dell'apparecchiatura: ad es. 1276 ore, il display mostra il testo Hr per 2 secondi, 12 (migliaia e centinaia) per 2 secondi e 76 (decine e unità).

Se la procedura non funziona (a causa di timeout, posizione errata del selettore programmi o combinazione di tasti errata), spegnere l'apparecchiatura e ripetere la sequenza dall'inizio.

9.6 Reset Imp. di Fabbrica

Questa funzione consente di ripristinare le opzioni di fabbrica. Per attivare quest'opzione, attenersi alla procedura seguente:

1. Accendere l'apparecchiatura premendo il tasto Ein/Aus - Marche/Arrêt.
2. Ruotare la manopola dei programmi sul programma Sintetici (3a posizione in senso orario).
3. Tenere premuti i tasti Hygiene - Hygiène e Flecken Taches / Vorw. Prélavage per alcuni secondi (entro 10 secondi dall'accensione. Dopo questi 10 secondi la combinazione di tasti attiva e disattiva i segnali acustici).
4. Il display visualizzerà per circa 5 secondi.

Se la procedura non funziona (a causa di timeout, posizione errata del selettore programmi o combinazione di tasti errata), spegnere l'apparecchiatura e ripetere la sequenza dall'inizio.

10. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO

1. Verificare che l'alimentazione elettrica sia disponibile e che il rubinetto dell'acqua sia aperto.
2. Versare 2 litri di acqua nello scomparto del detersivo contrassegnato da 2.

Questa azione attiva il sistema di scarico.

1. Versare un po' di detersivo nello scomparto contrassegnato da 2.

2. Impostare e avviare un programma per il cotone alla massima temperatura senza carico all'interno del cesto.

In questo modo si rimuoveranno eventuali residui di lavorazione dal cesto e dalla vasca.

11. UTILIZZO QUOTIDIANO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

11.1 Attivazione dell'apparecchiatura

1. Collegare la spina alla presa di corrente.
2. Aprire il rubinetto dell'acqua.
3. Premere Ein/Aus - Marche/Arrêt per alcuni secondi per attivare l'apparecchiatura.

Viene emesso un breve segnale acustico.

L'apparecchiatura propone automaticamente un programma predefinito. La spia corrispondente si accende.

Il display mostra il programma predefinito, la durata del programma Eco 40-60,, il carico massimo, la velocità di centrifuga predefinita e gli indicatori delle fasi che compongono il programma.

11.2 Caricamento della biancheria

• Aprire la porta dell'apparecchiatura.
• Scuotere i capi prima di introdurli nell'apparecchiatura.
• Mettere il bucato nel cestello, un capo alla volta.

Assicurarsi di non mettere troppa biancheria nel cesto.

• Chiudere saldamente lo sportello.

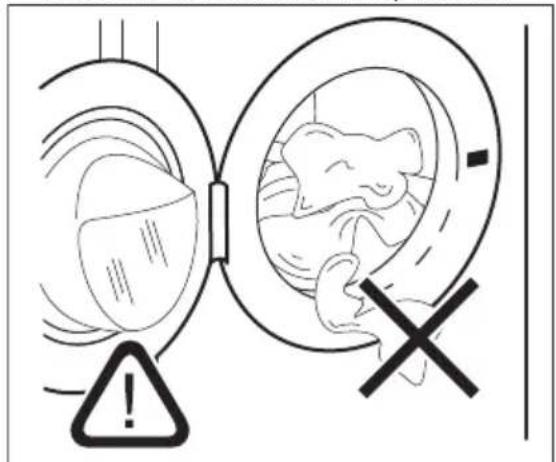

• Assicurarsi che non vi sia della biancheria tra la guarnizione e l'oblò. Esiste il rischio di perdita d'acqua o danni alla biancheria.
• Lavare le macchie grasse e molto oleoseo usare dei profumi potrebbe danneggiare le parti in gomma dell'apparecchiatura.

11.3 Uso di detersivi ed additivi

1. Dosare il detersivo e l'ammorbidente.
2. Versare il detersivo e l'ammorbidente nelle rispettive vaschette.
3. Chiudere delicatamente il cassetto del detersivo

Utilizzare solo detersivi specifici per lavabiancheria.

Osservare sempre le istruzioni riportate sulle confezioni dei detersivi.

1 Vaschetta del detersivo dedicato alla fase di prelavaggio o ammollo (se disponibile). Aggiungere il detersivo per il prelavaggio e l'ammollo prima che inizi il programma.

2 Vaschetta del detersivo per la fase di lavaggio. Se si utilizza un detersivo liquido, versarlo immediatamente prima di avviare il programma.

Vaschetta degli additivi liquidi (ammorbidente, inamidante). Introdurre il prodotto nella vaschetta prima di avviare il programma.

Dopo un ciclo di lavaggio, ove necessario, rimuovere gli eventuali residui di detersivo dal cassetto del detersivo.

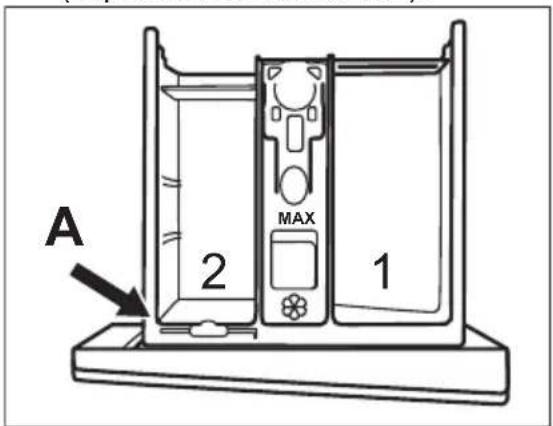

11.4 Modificare la posizione del divisorio nel cassetto del detersivo.

1. Estrarre il contenitore del detersivo. La posizione A del divisorio del detersivo serve per il detersivo in polvere (impostazione di fabbrica).

1. Per usare anche detersivo liquido/additivo o candeggina: Togliere il divisorio del detersivo dalla posizione A e inserirlo nella posizione B.

B 2 MAX 1

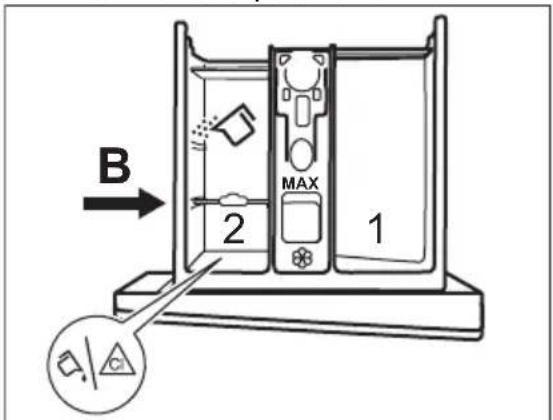

La posizione B del divisore del detersivo è per il detersivo in polvere nello scomparto posteriore e per il detersivo liquido/additivo o candeggina nello scomparto anteriore.

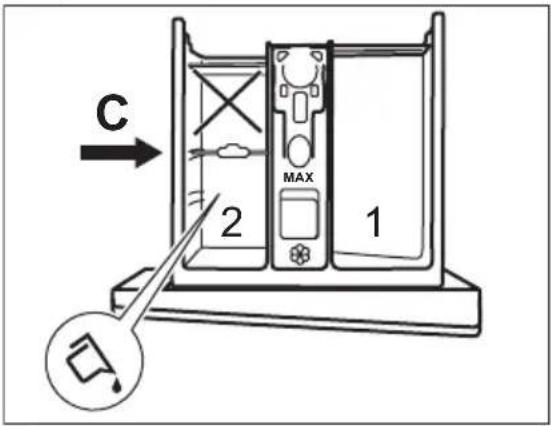

1. Per utilizzare solo il detersivo liquido: Inserire il divisorio del detersivo in posizione C.

C 2 MAX 1

• Non utilizzare detersivi in gel o densi.
• Non superare il dosaggio massimo di detergente liquido.
• Non impostare la fase di prelavaggio.
• Non impostare la funzione partenza ritardata.

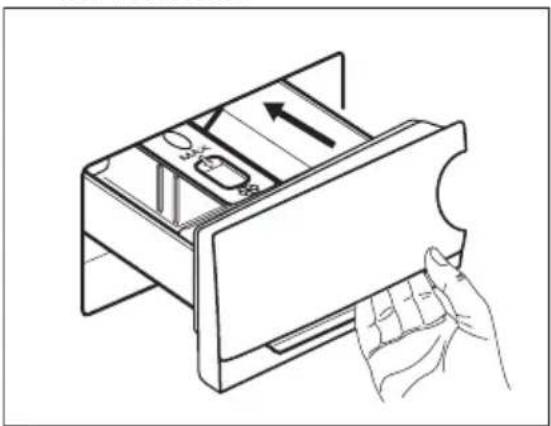

1. Misurare il detergente e l'ammorbidente, quindi chiudere con attenzione il cassetto del detersivo.

Accertarsi che il divisorio del detersivo sia inserito correttamente e cje non venga bloccato quando si chiude il cassetto.

11.5 Impostazione di un programma

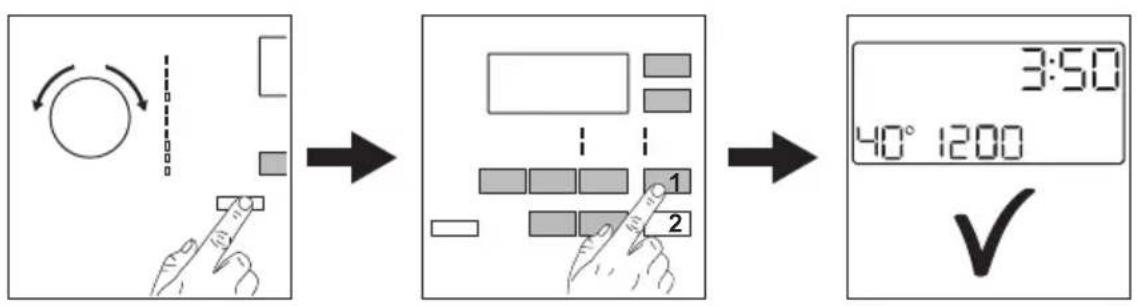

1. Ruotare il selettore dei programmi per selezionare il programma di lavaggio desiderato. La spia del programma si accende.

Eco 40-60 è il programma proposto predefinito quando l'apparecchiatura è accesa, quello a cui si riferiscono le informazioni dell'etichetta energetica. La spia del tasto Start/Pause - Départ/Pause lampeggia.

Il display mostra il carico predefinita dichiarato per il programma, la temperatura predefinita, la velocità di centrifuga predefinita, le indicazioni sulla fase di lavaggio (ove disponibili) e una durata indicativa del programma.

1. Per modificare la temperatura e/o la velocità di centrifuga, premere i relativi tasti.
2. Qualora lo si desideri, impostare una o più opzioni toccando i relativi tasti. Le spie relative si accendono sul display e le informazioni fornite variano di conseguenza.

i

Qualora non sia possibile effettuare una selezione, non si accende nessuna spia e viene emesso un segnale acustico.

11.6 Avvio di un programma

Premere il pulsante Start/Pause - Départ/Pause per avviare il programma. La spia corrispondente smette di lampeggiare e rimane accesa. Nel display, la spia della fase di funzionamento inizia a lampeggiare. Il programma si avvia, l'oblò si blocca. Il display mostra la spia

i

La pompa di scarico funziona brevemente prima che l'apparecchiatura si riempia di acqua.

11.7 Avvio del programma con partenza ritardata

1. Toccare questo tasto ripetutamente finché il display non mostra il ritardo desiderato. Si illumina la spia
2. Premere il tasto Start/Pause - Départ/Pause.
   L'apparecchiatura inizia il conto alla rovescia della partenza ritardata.
   Appena è completato il conto alla rovescia, il programma si avvia.

i

La stima ProSense inizia alla fine del conto alla rovescia.

Annullamento della partenza ritardata dopo l'inizio del conto alla rovescia

Per annullare la partenza ritardata:

1. Sfiorare il tasto Start/Pause - Départ/Pause per mettere in pausa l'apparecchiatura. La spia corrispondente lampeggia.
2. Toccare ripetutamente il tasto Zeitvorwahl - Départ Différé fino a che sul display non compare
3. Premere nuovamente il tasto Start/Pause - Départ/Pause per avviare immediatamente il programma.

Modifica della partenza ritardata dopo l'inizio del conto alla rovescia

Per modificare la partenza ritardata:

1. Sfiorare il tasto Start/Pause - Départ/Pause per mettere in pausa l'apparecchiatura. La spia corrispondente lampeggia.
2. Toccare ripetutamente il tasto Zeitvorwahl - Départ Différé finché il display non mostra il ritardo desiderato.
3. Toccare nuovamente il tasto Start/Pause - Départ/Pause per avviare il nuovo conto alla rovescia.

11.8 Rilevamento del carico ProSense

i

La durata del programma nel display si riferisce a un carico medio/alto.

Dopo aver sfiorato il tasto Start/Pause - Départ/Pause, la spia di carico massimo dichiarato si spegne, la spia lampeggia, il ProSense inizia il rilevamento del carico del bucato:

1. L'apparecchiatura rileva il carico nei primi 30 secondi: la spia kg i puntini del tempo: lampeggiano, il cestello gira per alcuni istanti.

2. Al termine del rilevamento del carico l'indicatore kg spegne e i puntini del tempo: smettono di lampeggiare. La

durata del programma verrà regolata di conseguenza, e potrebbe aumentare o diminuire. Dopo altri 30 secondi inizia il riempimento dell'acqua.

Al termine del rilevamento del carico, in caso di sovraccarico del cesto, sul display

lampeggia l'indicatore MAX

in questo caso, per 30 secondi, sarà possibile mettere in pausa l'apparecchiatura e togliere gli indumenti in eccesso.

Dopo aver tolto gli indumenti in eccesso, sfiorare il tasto Start/Pause - Départ/Pause per avviare nuovamente il programma. La fase ProSense può essere ripetuta fino a tre volte (cfr. punto 1).

Importante: se non viene ridotto il quantitativo di bucato, il programma di lavaggio inizia comunque, a prescindere dal sovraccarico. In questo caso non sarà possibile garantire risultati di lavaggio ottimali.

i

• Circa 20 minuti dopo l'avvio del programma la durata del programma potrebbe essere modificata nuovamente a seconda della capacità di assorbimento dell'acqua dei tessuti.
• Il rilevamento ProSense viene eseguito solo con programmi di lavaggio completi (nessun salto di fase selezionato).
• Il ProSense non è disponibile per i programmi con cicli brevi e senza fase di lavaggio.
• L'apparecchiatura può emettere un doppio segnale acustico per indicare un sovraccarico o un carico distribuito in modo irregolare. Se i segnali acustici non sono disabilitati, viene emesso un segnale acustico.

11.9 Spie delle fasi del programma

Quando il programma parte la spia della fase di funzionamento lampeggia e le spie delle altre fasi sono accese fisse.

Ad esempio: la fase di lavaggio o pre-

lavaggio è in funzione:

Quando la fase termina la spia rilevante smette di lampeggiare ed è accesa fissa. La spia fase successiva inizia a lampeggiare.

Ad esempio: la fase di risciacquo è in

funzione:

11.10 Interruzione di un programma e modifica delle opzioni

Quando il programma è in funzione sarà possibile modificare solo alcune opzioni:

1. Premere il tasto Start/Pause - Départ/Pause.
   La spia corrispondente lampeggia.
2. Modifica delle opzioni. Le informazioni fornite nel display variano di conseguenza.
3. Sfiorare nuovamente il tasto Start/Pause - Départ/Pause.
   Il programma di lavaggio prosegue.

11.11 Annullamento di un programma in corso

1. Premere il tasto Ein/Aus - Marche/Arrêt per annullare il programma e disattivare l'apparecchiatura.
2. Premere nuovamente il tasto Ein/Aus - Marche/Arrêt per attivare l'apparecchiatura.

A questo punto è possibile impostare un nuovo programma di lavaggio.

i

Qualora la fase ProSense sia già stata eseguita e il riempimento di acqua sia già partito, il nuovo programma inizia senza ripetere la fase ProSense. L'acqua e il detersivo non vengono scaricati per evitare sprechi. Il display mostra la durata massima del programma, aggiornandola 20 minuti dopo l'inizio del nuovo programma.

11.12 Apertura della porta - Aggiunta di indumenti

Durante lo svolgimento del programma o della partenza ritardata la porta è bloccata.

i

Se la temperatura e il livello dell'acqua nel cesto sono troppo elevati e/o il cesto ancora gira, non è possibile aprire l'oblò.

1. Premere il tasto Start/Pause - Départ/Pause.

Nel display la spia della porta bloccata si spegne.

1. Aprire la porta dell'apparecchiatura. Ove necessario, aggiungere o rimuovere gli articoli.
2. Chiudere la porta e sfiorare il tasto Start/Pause - Départ/Pause
   Il programma o la partenza ritardata prosegue.
3. Sarà possibile aprire l'oblò al termine del programma, o impostare la centrifuga o il programma/l'opzione di scarico, quindi premere il pulsante Start/Pause - Départ/Pause.

11.13 Fine del programma

L'apparecchiatura si arresta automaticamente una volta terminato il programma. Vengono emessi i segnali acustici (se attivi).

Nel display tutte le spie della fase di lavaggio diventano fisse e viene visualizzata la zona tempo □.

La spia del tasto Start/Pause - Départ/Pause si spegne.

La porta si sblocca e si spegne la spia :

1. Premere il tasto Ein/Aus - Marche/Arrêt per spegnere l'apparecchio.

Dopo cinque minuti dalla fine del programma la funzione di risparmio energetico spegne automaticamente l'apparecchiatura.

i

Quando si riattiva l'apparecchiatura, quest'ultima propone Eco 40-60 come programma predefinito. Ruotare il selettore dei programmi per impostare un nuovo ciclo.

1. Togliere la biancheria dall'apparecchiatura.

2. Assicurarsi che il cestello sia vuoto.

3. Tenere l'oblò e il cassetto del detergente leggermente aperti, al fine di evitare la formazione di muffa e cattivi odori.

4. Chiudere il rubinetto dell'acqua.

11.14 Drenaggio dell'acqua dopo la fine del ciclo

Qualora sia stato scelto un programma o un'opzione che non svuota l'acqua dell'ultimo risciacquo, il programma è completato, ma:

- Il display mostra le spie opzione o dB, e la spia sportello bloccato. La spia della fase in esecuzione lampeggia.

• Il cesto ruota ancora a intervalli regolari in modo da non sgualcire i tessuti.
  • L'oblò rimane bloccato.

• Prima di aprire lo sportello è necessario scaricare l'acqua:

• Ove necessario, premere il tasto Schleudern - Essorage per ridurre la velocità della centrifuga proposta dall'apparecchiatura.

• Premere il tasto Start/Pause - Départ/Pause :

• Qualora sia stato impostato, l'apparecchiatura scarica l'acqua ed esegue la centrifuga.

• Qualora sia stato impostato, dB l'apparecchiatura scarica solo l'acqua.

La spia indicatore □ si spegne, mentre l'indicatore ▣ampeggia e poi si spegne.

1. Al termine del programma, una volta spenta la spia di porta bloccata , e possibile aprirlo.
2. Premere il tasto Ein/Aus - Marche/Arrêt per alcuni secondi per disattivare l'apparecchiatura.

i

In ogni caso l'apparecchiatura svuota l'acqua automaticamente dopo circa 18 ore.

11.15 Opzione Stand-by

La funzione Stand-by disattiva automaticamente l'apparecchiatura per ridurre il consumo di energia quando:

• Non usare l'apparecchiatura da 5 minuti prima di sfiorare il tasto Start/Pause - Départ/Pause.
  Premere il tasto Ein/Aus - Marche/Arrêt per attivare nuovamente l'apparecchiatura.
• 5 minuti dopo la fine del programma di lavaggio.
  Premere il tasto Ein/Aus - Marche/Arrêt per attivare nuovamente l'apparecchiatura.
  L'apparecchiatura propone Eco 40-60 come programma predefinito.

Ruotare il selettore dei programmi per impostare un nuovo ciclo.

Se si imposta un programma o un'opzione che termina con l'acqua nel cesto, la funzione Stand-by non disattiva l'apparecchiatura per ricordarvi di scaricare l'acqua.

12. CONSIGLI E SUGGERIMENTI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

12.1 Il carico di biancheria

• Dividere il bucato in: bianchi, colorati, sintetici, delicati e lana.
• Attenersi alle istruzioni di lavaggio indicate nelle etichette dei capi.
  • Non lavare insieme capi bianchi e colorati.
• Alcuni capi colorati potrebbero perdere colore al primo lavaggio. Si consiglia di lavarli separatamente le prime due volte.
• Rivoltare i tessuti multi-strato, i capi in lana e quelli con immagini stampate.
  • Pre-trattare le macchie ostinate.
• Lavare le macchie difficili con un detersivo apposito.
• Prestare attenzione alle tende. Togliere i ganci e sistemare le tende in una retina o federa.

• Un carico molto ridotto può causare problemi di equilibrio durante la fase di centrifuga, il che può portare a vibrazioni eccessive. Qualora ciò si verifichi:
  a. interrompere il programma e aprire l'oblò (rimandiamo al capitolo "Uso quotidiano");
  b. ridistribuire manualmente il carico in modo che i capi siano disposti in modo uniforme all'interno della vasca;
  c. premere il tasto Start/Pause - Départ/Pause. La fase di centrifuga continua.

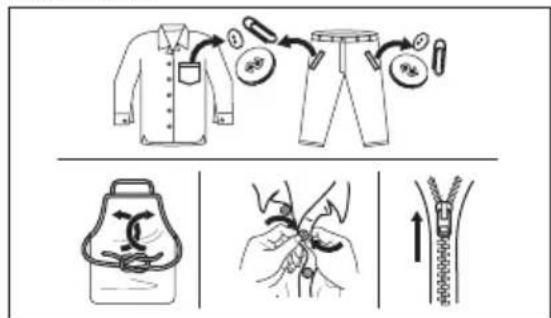

• Abbottonare le federe e chiudere cerniere, ganci e bottoni. Chiudere cinture, cordoni, lacci, nastri e altri elementi allentati.

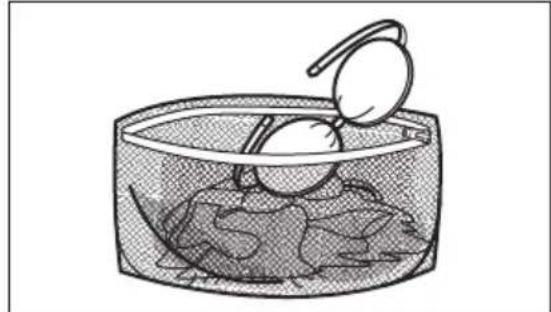

  • Non lavare capi senza orlo o strappati. Utilizzare una retina per lavare piccoli capi e/o capi delicati (ad es. reggiseni con ferretto, cinture, calze, lacci, nastri, ecc.).

- Svuotare le tasche e distendere gli indumenti.

Per alcune macchie, acqua e detersivo non è sufficiente.

Consigliamo di pre-trattare tali macchie prima di mettere i capi nell'apparecchiatura.

Sono disponibili degli smacchiatori speciali. Usare uno smacchiatore speciale adatto al tipo di macchia e tessuto.

12.3 Tipo e quantità di detersivo

La scelta del detersivo e l'uso di quantità corrette non solo influisce sulle prestazioni di lavaggio, ma aiuta anche ad evitare sprechi e a proteggere l'ambiente:

• Usare solo detersivi e altri additivi adatti ai lavaggi in lavabiancheria: Per prima cosa, attenersi a queste regole generiche:
• detergenti in polvere (anche pastiglie e detersivi monodose) per tutti i tipi di tessuto, esclusi quelli delicati. Optare per i detersivi in polvere che contengono candeggina per i bianchi e per l'igienizzazione del bucato,
• detersivo liquido (anche detersivi monodose), preferibilmente per programmi di lavaggio a bassa temperatura (60 °C max.), per tutti i tipi di tessuto o per quelli speciali per la lana.

- La scelta e la quantità di detersivo dipenderà da: tipo di tessuto (delicati, lana, cotone, ecc.), colore degli indumenti, dimensione del carico, livello di sporcizia, temperatura di lavaggio, il tempo e durezza dell'acqua utilizzata.

- Attenersi alle istruzioni sulla confezione dei detersivi o di altri prodotti senza superare il livello massimo indicato (MAX).

• Non mescolare tipi diversi di detersivi.

• Utilizzare meno detergente se:
  – si sta lavando un carico ridotto,
• la durata del programma è stata ridotta dal tasto Time Manager.
• il bucato è poco sporco,
• si forma molta schiuma durante il lavaggio.

- Quando si utilizzano pastiglie o capsule di detersivo, metterle sempre all'interno del cestello, non nel cassetto del detersivo e seguire le raccomandazioni del produttore.

Una quantità insufficiente di detersivo può causare:

- risultati di lavaggio insoddisfacenti,

• l'ingrigimento del carico di lavaggio,
• vestiti unti,
• muffa all'interno dell'apparecchiatura.

Una quantità eccessiva di detersivo può causare:

• formazione di schiuma,
- riduzione dell'effetto del lavaggio,
• risciacquo inadeguato,
- un maggiore impatto sull'ambiente.

12.4 Suggerimenti per il risparmio

Per risparmiare acqua, energia e detersivo si consiglia di seguire questi suggerimenti:

• Caricando l'apparecchiatura alla capacità massima indicata per ogni programma è possibile ridurre il consumo di energia e di acqua.
• Con un pretrattamento adeguato, è possibile rimuovere le macchie e lo sporco ostinato; il bucato può quindi essere lavato a una temperatura più bassa.
• Per utilizzare la giusta quantità di detersivo, rimandiamo alla quantità indicata dal produttore del detersivo. Controllare inoltre la durezza dell'acqua del proprio sistema domestico. Fare riferimento a "Durezza dell'acqua".
• Se si dispone di un'asciugatrice, si consiglia di utilizzare la massima velocità di centrifuga possibile per il programma di lavaggio selezionato per risparmiare energia durante l'asciugatura.
• Preferibilmente usare cicli brevi a temperature inferiori.

12.5 Durezza dell'acqua

Se la durezza dell'acqua nella zona è alta o medio-alta, si consiglia di utilizzare un decalcificante per le lavatrici.

Nelle aree in cui l'la durezza dell'acqua è bassa, non è necessario utilizzare un decalcificante.

Per scoprire il livello di durezza dell'acqua locale contattare l'ente erogatore locale.

Utilizzare la quantità corretta di decalcificatore. Attenersi alle istruzioni riportate sulle confezioni del prodotto.

13. CURA E PULIZIA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

13.1 Programma di pulizia periodica La pulizia periodica aiuta a prolungare la durata dell'apparecchiatura.

Dopo ogni ciclo tenere lo sportello e il cassetto del detersivo aperti per far circolare l'aria e asciugare l'umidità all'interno dell'apparecchiatura.

Se l'apparecchiatura non viene utilizzata per un lungo periodo di tempo, chiudere il rubinetto dell'acqua e scollegarla dalla spina.

Programma indicativo di pulizia periodica:

Decalcificazione Due volte l'anno
Lavaggio di manutenzione	Una volta al mese
Pulizia della guarnizione dell'oblò	Ogni due mesi
Pulizia del cesto Ogni due mesi
Pulizia del cassetto del detersivo	Ogni due mesi
Pulizia del filtro della pompa di scarico	Due volte l'anno
Pulizia del tubo di carico e del filtro della valvola	Due volte l'anno

13.2 Rimuovere gli oggetti estranei

Prima di avviare il ciclo, assicurarsi che tutte le tasche siano vuote e le parti sciolte siano legate.

Rimuovere eventuali oggetti estranei (come clip di metallo, bottoni, monete, ecc.) che si possono trovare nella guarnizione della porta, nei filtri e nel tamburo. Fare riferimento ai paragrafi “Guarnizione della porta con doppio elemento di blocco dell'estremità”, “Pulizia del cestello”, “Pulizia del filtro della pompa di scarico” e “Pulizia del tubo di ingresso e del

filtro della valvola". Prestare attenzione alle tende. Rimuovere i ganci e mettere le tende in un sacchetto di lavaggio o nelle federe. Se necessario, contattare il Centro di Assistenza Autorizzato.

13.3 Pulizia esterna

Pulire l'apparecchiatura esclusivamente con acqua tiepida saponata. Asciugare perfettamente tutte le superfici.

Non utilizzare spugne abrasive o materiale abrasivo.

ATTENZIONE!

Non utilizzare alcol, solventi o prodotti chimici.

ATTENZIONE!

Non pulire le superfici metalliche con detergenti a base di cloro.

13.4 Decalcificazione

Se la durezza dell'acqua nella zona è alta o medio alta, si consiglia di utilizzare un decalcificante per le lavatrici (eseguire una decalcificazione di tanto in tanto).

Esaminare a intervalli regolari il cesto al fine di controllare la presenza di calcare.

Attenersi sempre alle istruzioni riportate sulle confezioni dei prodotti.

13.5 Lavaggio di manutenzione

L'uso ripetuto e prolungato di programmi a bassa temperatura può causare depositi di detersivi, residui di lanugine, crescita batterica all'interno del cesto e della vasca.

Per eliminare questi depositi e igienizzare la parte interna dell'apparecchiatura, eseguire a intervalli regolari lavaggi di manutenzione (almeno una volta al mese).

Avviare un programma cotone con la temperatura più alta con una piccola quantità di detersivo in polvere oppure, ove disponibile, avviare il programma Pulizia macchina.

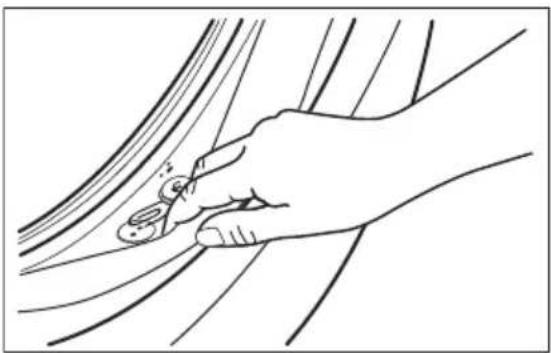

13.6 Guarnizione della porta

L'apparecchiatura è progettata con un sistema di scarico autopulente che permette alle leggere fibre di lanugine che cadono dai vestiti di essere scaricate con l'acqua. Esaminare regolarmente la guarnizione e, se necessario, pulirla come descritto negli schemi seguenti. Monete, bottoni e altri piccoli oggetti possono essere recuperati alla fine del ciclo.

Pulirla se necessario con un detergente in crema a base di ammoniaca senza graffiare la superficie della guarnizione.

Attenersi sempre alle istruzioni riportate sulle confezioni dei prodotti.

13.7 Pulizia del cesto

Controllare regolarmente il cesto per evitare depositi indesiderati.

Pulire il cesto con prodotti adatti all'acciaio inossidabile.

Attenersi sempre alle istruzioni riportate sulle confezioni dei prodotti.

Per la pulizia del cesto, non utilizzare prodotti anticalcare acidi, prodotti abrasivi contenenti cloro o pagliette abrasive.

Per una pulizia completa:

1. Pulire il cesto con prodotti adatti all'acciaio inossidabile.

2. Avviare un programma cotone ad alta temperatura col cestello vuoto e una piccola quantità di detersivo in polvere oppure, ove disponibile, avviare il programma Pulizia macchina.

13.8 Pulizia del contenitore del detersivo

Per evitare possibili depositi di detersivo secco, oppure ostruzioni di ammorbidente e/o formazione di muffa nel cassetto del detersivo, ogni due mesi eseguire la procedura di pulizia seguente come spiegato negli schemi seguenti:

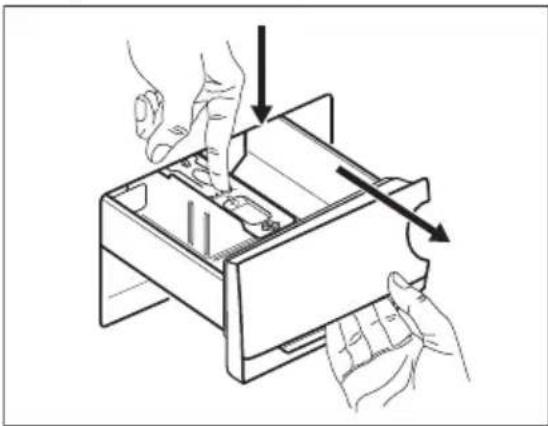

1. Aprire il cassetto. Premere il blocco verso il basso, come indicato nell'immagine, quindi estrarlo.

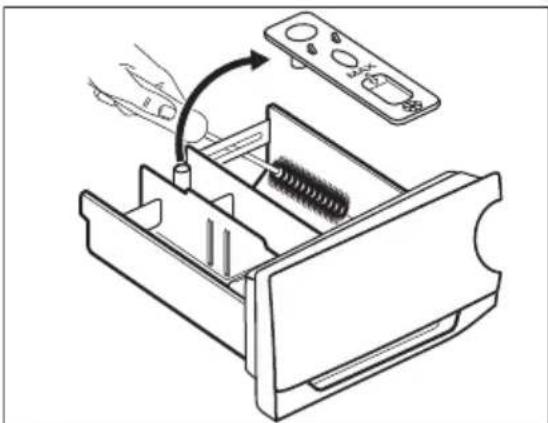

1. Togliere la parte superiore dello scomparto additivi per semplificare la procedura di pulizia. Verificare che tutti i residui di detersivo vengano rimossi dalla parte superiore e inferiore dell'incasso. Servirsi di una spazzola piccola per pulire l'incasso.

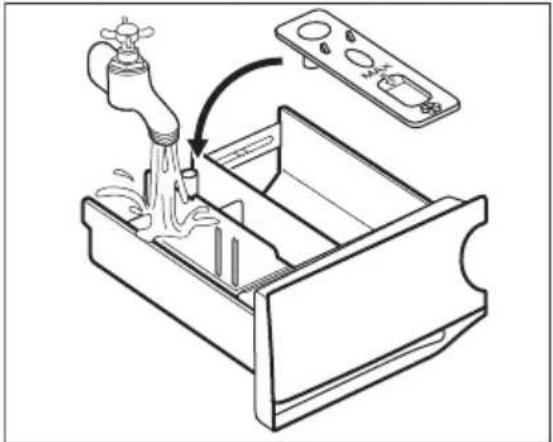

1. Sciacquare il cassetto del detersivo sotto l'acqua corrente calda per rimuovere eventuali tracce di detersivo accumulato.

Dopo la pulizia, ricollocare la parte superiore in posizione.

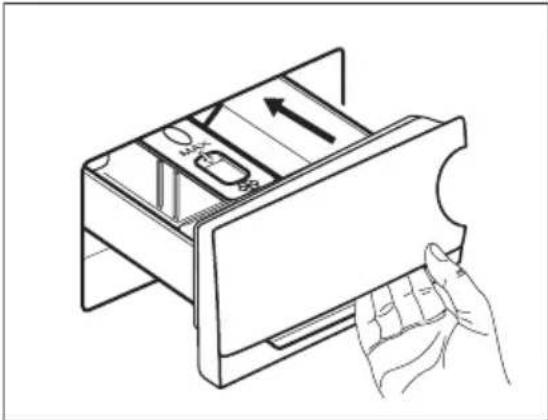

1. Inserire il cassetto del detersivo nei binari della guida, quindi chiuderlo. Avviare il

programma di risciacquo senza indumenti all'interno del cesto.

13.9 Pulizia del filtro della pompa di scarico

Controllare a intervalli regolari il filtro della pompa di scarico e verificare che sia pulito.

Pulire il filtro della pompa di scarico se:

• L'apparecchiatura non scarica l'acqua.
• Il cesto non gira.
• L'apparecchiatura emette un rumore insolito a causa dell'ostruzione della pompa di scarico.
- Sul display compare il codice di allarme E20

AVVERTENZA!

• Scollegare la spina di alimentazione dalla presa di corrente.
  • Non rimuovere il filtro quando l'apparecchiatura è in funzione.
• Non pulire la pompa se l'acqua presente nell'apparecchiatura è calda. Attendere che l'acqua si raffreddi.
• Ripetere diverse volte il Passaggio 3 chiudendo e aprendo la valvola fino a che l'acqua non smette di fuoriuscire.

Tenere sempre a portata di mano uno straccio per asciugare l'acqua che potrebbe fuoriuscire quando si toglie il filtro.

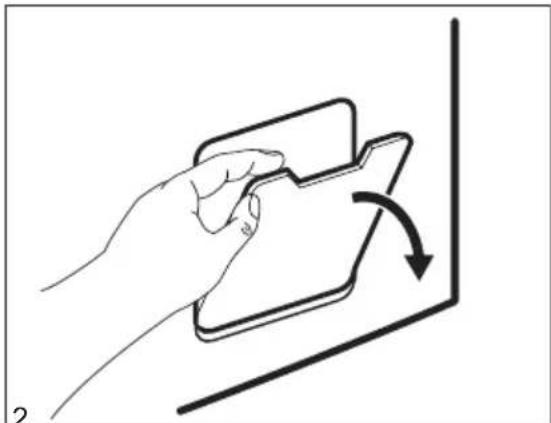

Procedere come descritto negli schemi seguenti per pulire il filtro della pompa:

Assicurarsi che la girante della pompa possa ruotare. Se non ruota, contattare il Centro Assistenza Autorizzato. Accertarsi inoltre di chiudere correttamente il filtro per evitare perdite.

Quando si scarica l'acqua utilizzando la procedura di scarico di emergenza, è necessario attivare di nuovo il sistema di scarico:

1. Versare 2 litri di acqua nella vaschetta del lavaggio principale del contenitore del detersivo.
2. Avviare il programma per scaricare l'acqua.

13.10 Pulizia del tubo di carico e del filtro della valvola

Consigliamo di pulire i due filtri sul tubo di ingresso e la valvola a intervalli regolari per rimuovere eventuali depositi accumulatisi nel corso del tempo:

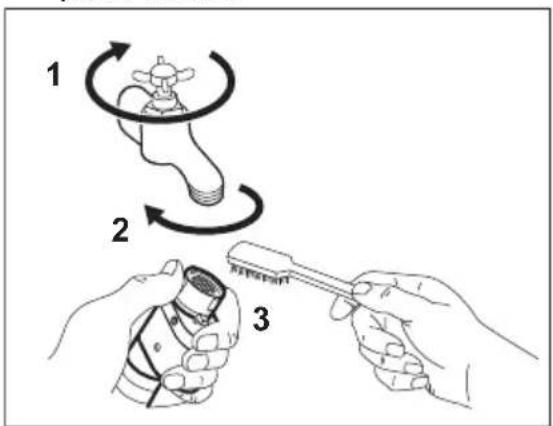

1. Togliere il tubo di ingresso del rubinetto e pulire il filtro.

1 2 3

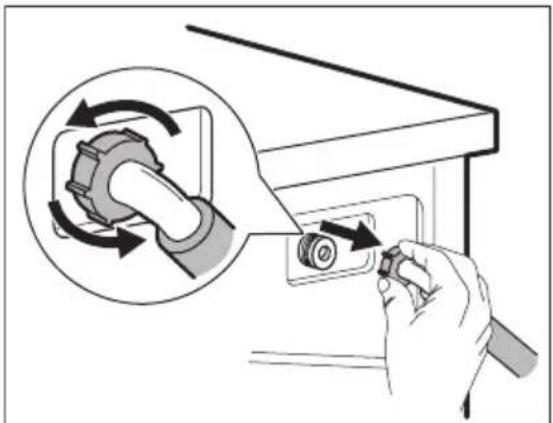

1. Togliere il tubo di ingresso dall'apparecchiatura allentato il dado dell'anello.

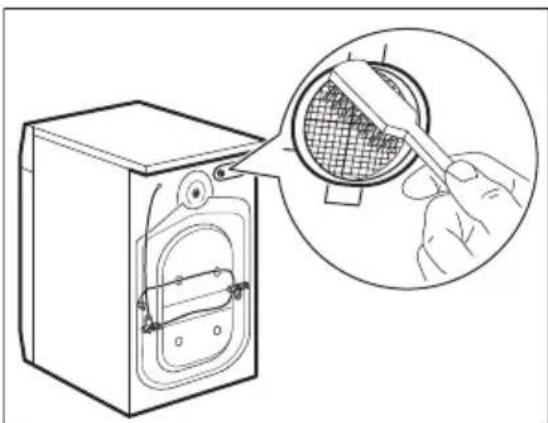

1. Pulire il filtro valvola sul retro dell'apparecchiatura con una spazzola.

1. Quando viene ricollegato il tubo sul retro dell'apparecchiatura, ruotarlo verso sinistra o destra (non in posizione verticale), a seconda della posizione del rubinetto dell'acqua.

20° 45°

13.11 Scarico di emergenza

Qualora l'apparecchiatura non scarichi l'acqua, eseguire la stessa procedura descritta nel paragrafo "Pulizia del filtro della pompa di scarico". Se necessario, pulire la pompa.

Quando si scarica l'acqua utilizzando la procedura di scarico di emergenza, è necessario attivare di nuovo il sistema di scarico:

1. Versare 2 litri di acqua nella vaschetta del lavaggio principale del contenitore del detersivo.
2. Avviare il programma per scaricare l'acqua.

13.12 Precauzioni antigelo

Se si installa l'apparecchiatura in un luogo in cui la temperatura può raggiungere valori intorno agli 0°C oppure scendere al di sotto di 0°C, togliere l'acqua residua dal tubo di carico dell'acqua e dalla pompa di scarico.

1. Scollegare la spina dalla presa di corrente.

2. Chiudere il rubinetto dell'acqua.

3. Sistemare le due estremità del tubo di carico in un contenitore e lasciare che l'acqua fluisca fuori dal tubo.

4. Svuotare la pompa di scarico. Fare riferimento alla procedura per lo scarico di emergenza.
5. Quando la pompa di scarico è vuota, rimontare il tubo di carico.

AVVERTENZA!

Accertarsi che la temperatura sia superiore a 0°C prima di utilizzare nuovamente l'apparecchiatura. Il produttore declina ogni responsabilità per danni causati da basse temperature.

14. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

14.1 Codici di allarme e possibili guasti

L'apparecchiatura non si avvia o si blocca durante il funzionamento. Cercare dapprima di risolvere il problema (fare riferimento alla tabella).

AVVERTENZA!

Scollegare la spina dalla presa di corrente prima di eseguire qualsiasi controllo.

In alcuni casi il display visualizza un codice allarme e il pulsante Start/

Pause - Départ/Pause può lampeggiare continuamente:

Problema Possibile soluzione

E 10

L'apparecchiatura non carica l'acqua in modo appropriato.

• Controllare che il rubinetto dell'acqua sia aperto.
• Controllare che la pressione dell'acqua di alimentazione non sia troppo bassa. Per ottenere informazioni a questo proposito, contattare l'ente erogatore locale.
• Controllare che il rubinetto dell'acqua non sia ostruito.
• Verificare che il tubo di carico non sia attorcigliato, danneggiato o piegato.
• Controllare che il collegamento del tubo di carico dell'acqua sia corretto.
• Assicurarsi che il filtro del tubo di carico e il filtro della valvola non siano ostruiti. Vedere il capitolo “Pulizia e cura”.

E20L'apparecchiatura non scarica l'acqua.	Assicurarsi che lo scarico del lavello non sia ostruito.Assicurarsi che il tubo di scarico non sia attorcigliato o piegato.Assicurarsi che il filtro di scarico non sia ostruito. Se necessario, pulire il filtro.Vedere il capitolo “Pulizia e cura”.Controllare che il raccordo del tubo di scarico sia corretto.Se si imposta un programma senza fase di scarico, impostare anche il pro-gramma di scarico.Se si imposta un'opzione che termina con acqua nella vasca, impostare ancheil programma di scarico.
E40L'oblò dell'apparecchiatura è aperto o non è chiuso correttamente.	Assicurarsi che l'oblò sia chiuso correttamente.
E91Guasto interno. Assenza di comunicazione tra gli elementi elettronici dell'apparecchiatura.	Il programma non si è concluso correttamente o l'apparecchiatura si è fermata troppo presto. Spegnere e riaccendere l'apparecchiatura.In caso di ricomparsa del codice allarme, contattare il Centro Assistenza Auto-rizzato.
EHO L'alimentazione di rete è instabile.	Attendere che si stabilizzi.

Se il display mostra altri codici di allarme, disattivarli e attivare

l'apparecchiatura. Se il problema persiste, contattare il Centro Assistenza

Autorizzato.

In caso di problema diverso con la lavatrice, vedere la tabella di seguito per

le possibili soluzioni.

Problema Possibile soluzione

Il programma non si avvia.	Assicurarsi che la spina sia collegata alla presa elettrica.Controllare che l'oblò dell'apparecchiatura sia chiuso.Assicurarsi che il fusibile non sia danneggiato nella scatola fusibili.Assicurarsi di aver premuto il tasto Start/Pause - Départ/Pause.Se è stata impostata la partenza ritardata, annullare l'impostazione o attendere il termine del conto alla rovescia.Disattivare la funzione Sicurezza bambini, se attiva.Controllare la posizione della manopola sul programma selezionato.
L'apparecchiatura carica e scarica l'acqua immediata-mente.	Assicurarsi che il tubo di scarico sia nella posizione corretta. Il tubo flessibile potrebbe essere posizionato troppo basso. Vedere il capitolo “Istruzioni di installazione”.
La fase di centrifuga non si avvia o il ciclo di lavaggio dura più a lungo del normale.	Impostare il programma di centrifuga.Assicurarsi che il filtro di scarico non sia ostruito. Se necessario, pulire il filtro.Vedere il capitolo “Pulizia e cura”.Sistemare i capi nella vasca manualmente e riavviare la fase di centrifuga.Questo problema può essere causato da problemi di bilanciamento.

Problema Possibile soluzione

Presenza di acqua sul pavi-mento.	Assicurarsi che i giunti dei tubi dell'acqua siano serrati e che non vi siano per-dite d'acqua.Verificare che i tubi di carico e/o scarico dell'acqua non siano danneggiati.Assicurarsi di utilizzare il detersivo corretto, nella quantità corretta.
Non è possibile aprire l'oblò dell'apparecchiatura.	Verificare che non sia stato selezionato un programma di lavaggio che si con-clude con l'acqua nella vasca.Assicurarsi che il programma di lavaggio sia terminato.Impostare il programma di scarico o di centrifuga se è presente dell'acqua nel cesto.Assicurarsi che l'apparecchiatura sia alimentata dalla corrente elettrica.Questo problema potrebbe essere causato da un guasto dell'apparecchiatura.Contattare il Centro Assistenza Autorizzato.
L'apparecchiatura emette un rumore anomalo e vibra.	Verificare che l'apparecchiatura sia livellata correttamente. Vedere il capitolo “Istruzioni di installazione”.Assicurarsi che la confezione e/o i bulloni per il trasporto siano stati rimossi.Vedere il capitolo “Istruzioni di installazione”.Aggiungere altro bucato nel cesto. Il carico potrebbe essere insufficiente.
La durata del programma aumenta o diminuisce duran-te l'esecuzione del program-ma.	ProSense Technology consente di regolare la durata del programma a secon-da del tipo e delle dimensioni del carico di bucato. Consultare la “Funzione di rilevamento del carico ProSense Technology” nel capitolo “Utilizzo quotidia-no”.
I risultati del lavaggio non sono soddisfacenti.	Aumentare la quantità di detersivo o utilizzare un detersivo diverso.Utilizzare prodotti speciali per rimuovere le macchie più ostinate prima di lava-re il bucato.Accertarsi di impostare la temperatura corretta.Ridurre il carico di bucato.
Troppa schiuma nel cesto durante il ciclo di lavaggio.	Ridurre la quantità di detersivo.

Dopo il controllo, attivare l'apparecchiatura. Il programma riprende dal punto in cui era stato interrotto.

Se il problema dovesse ripresentarsi, contattare il Centro Assistenza Autorizzato.

Le informazioni necessarie per il Centro di Assistenza si trovano sulla targhetta dei dati.

15. VALORI DI CONSUMO

15.1 Commento

I valori e la durata del programma possono variare a seconda delle diverse condizioni (ad es. temperatura ambiente, temperatura e pressione dell'acqua, dimensione del carico e tipo di biancheria, tensione di alimentazione) e anche se si modifica l'impostazione predefinita di un programma.

15.2 Secondo il Regolamento della Commissione UE 2019/2023 e tutti i nuovi standard applicabili nei mercati cooperanti (\*)

Programma Eco 40-60	kg kWh Litri hh:mm %	1)	°C giri/min2)
Pieno carico 7.0 0.875 58.0 03:25 53.00 46.0 1151
Mezzo carico 3.5 0.355 40.0 02:40 53.00 28.0 1151
1/4 di carico 2.0 0.165 31.0 02:25 55.00 23.0 1151

1) Umidità residua alla fine della fase di centrifuga. Maggiore è la velocità di centrifuga, maggiore è il rumore e minore è l'umidità residua.
2) Velocità massima di centrifugazione.

15.3 Programmi comuni

i

Questi valori sono solo indicativi.

Programma	kg kWh Litri hh:mm	%1)	°C	giri/min2)
Cotoni3)95 °C	7.0 2.100 80.0 04:10 53.00 85.0 1200
Cotoni60 °C	7.0 1.200 80.0 04:00 53.00 55.0 1200
Cotoni4)20 °C	7.0 0.300 80.0 02:45 53.00 20.0 1200
Sintetici40 °C	3.0 0.650 65.0 02:15 35.00 40.0 1200
Delicati5)30 °C	1.5 0.400 50.0 01:10 35.00 30.0 1200
Wool/Silk30 °C	1.5 0.250 50.0 01:10 30.00 30.0 1200

(*) Regolamenti UK in materia di progettazione ecosostenibile per i Prodotti relativi all'Energia e per le Informazioni sull'energia; decreto ucraino 834/2023; AS/NZS2040 e AS/NZS6400
Le temperature e i carichi sono impostati automaticamente e potrebbero non essere visibili per tutti i modelli.
1) Umidità residua alla fine della fase di centrifuga. Maggiore è la velocità di centrifuga, maggiore è il rumore e minore è l'umidità residua.
2) Indicatore di riferimento della velocità di centrifuga.
3) Adatto per il lavaggio di tessuti molto sporchi.
4) Adatta per lavare cotone, tessuti sintetici e misti poco sporchi.
5) Svolge anche un ciclo di lavaggio rapido per il bucato leggermente sporco.

16. GUIDA RAPIDA

16.1 Utilizzo quotidiano

Collegare la spina alla presa di corrente.

Aprire il rubinetto dell'acqua.

Caricare la biancheria.

Versare il detersivo e altri trattamenti nello scomparto adeguato del cassetto del detersivo.

1. Premere il tasto Ein/Aus - Marche/Arrêt per attivare l'apparecchiatura. Ruotare il

selettore programma per impostare il programma desiderato.

1. Impostare le opzioni desiderate per mezzo dei pulsanti touch corrispondenti.

2. Per avviare il programma, premere il pulsante Start/Pause - Départ/Pause ▷||.

Al termine del programma, togliere il bucato.

16.2 Pulizia del filtro della pompa di scarico

Pulire il filtro a intervalli regolati, e in particolar modo se il codice allarme viene visualizzato sul display.

16.3 Programmi

Programmi Carico Descrizione del prodotto
Eco 40-601)	7.0 kg Cotoni bianchi e colorati. Capi normalmente sporchi.
Cotoni	7.0 kg Cotone bianco e colorato.
Sintetici	3.0 kg Capi in tessuti sintetici o misti.
Delicati	1.5 kg Tessuti delicati quali capi acrilici, in viscosa e poliestere.
Lana/Seta	1.5 kg	Lana lavabile a macchina, lana lavabile a mano e indumenti deli-cati.
20 min. - 3 kg	3.0 kg	Capi in cotone e sintetici leggermente sporchi o indossati una volta.
Stiro Facile	3.0 kg Capi sintetici che richiedono un lavaggio delicato.
Piumini	2.0 kg	Coperte sintetiche per letto singolo, indumenti imbottiti, piumini e giacche a vento.
Outdoor	2.0 kg 2)1.0 kg 3)	Indumenti sportivi moderni per attività all'aperto.
Denim	2.0 kg Indumenti in denim e capi in jersey.

1) Secondo il regolamento della Commissione UE 2019/2023 e il decreto ucraino 834/2023. Questo programma a 40 °C è in grado di pulire insieme nello stesso ciclo il bucato di cotone con un livello di sporco normale, dichiarato lavabile a 40 °C o a 60 °C.

Per la temperatura raggiunta nella lavanderia, la durata del programma e altri dati, consultare il capitolo "Valori di consumo".

I programmi più efficienti in termini di consumo energetico sono in genere quelli che funzionano a temperature più basse e durano più a lungo.

2) Programma di lavaggio.
3) Programma di lavaggio e fase di impermeabilizzazione.

Caricando l'apparecchiatura alla capacità massima indicata per ogni programma è

possibile ridurre il consumo di energia e di acqua.

Detersivi adatti ai programmi di lavaggio

Programma Polvere universale1)		Liquido universale	Liquido per colorati	Delicati in Ia-na	Speciale
Eco 40-60 ▲ ▲ ▲ -- --
Cotoni ▲ ▲ ▲ -- --
Sintetici ▲ ▲ ▲ -- --
Delicati -- -- -- ▲ ▲
Programma Polvere uni-versale1)		Liquido uni-versale	Liquido per colorati	Delicati in la-na	Speciale
Lana/Seta	-- -- -- ▲ ▲
20 min. - 3 kg -- ▲ ▲ -- --
Stiro Facile	▲ ▲ ▲ -- --
Piumini	-- -- -- ▲ ▲
Outdoor -- -- -- ▲ ▲
Denim -- -- ▲ ▲ ▲

1) A temperature superiori a 60 °C si consiglia l'uso di detersivo in polvere.

▲ = Consigliato

-- = Non consigliato

16.4 Tipo e quantità di detersivo.

- Usare solo detersivi e altri additivi adatti ai lavaggi in lavabiancheria: Per prima cosa, attenersi a queste regole generiche: - detergenti in polvere (anche pastiglie e detersivi monodose) per tutti i tipi di tessuto, esclusi quelli delicati. Optare per i detersivi in polvere che contengono candeggina per i bianchi e per l'igienizzazione del bucato, - detersivo liquido (anche detersivi monodose), preferibilmente per programmi di lavaggio a bassa temperatura (60 °C max.), per tutti i tipi di tessuto o per quelli speciali per la lana.

• Non mescolare tipi diversi di detersivi.

- Utilizzare meno detergente se: - si sta lavando un carico ridotto, - il bucato è poco sporco, - si forma molta schiuma durante il lavaggio.

- Quando si utilizzano pastiglie o capsule di detersivo, metterle sempre all'interno del cestello, non nel cassetto del detersivo e seguire le raccomandazioni del produttore.

Una quantità insufficiente di detersivo può causare:

- risultati di lavaggio insoddisfacenti,

- l'ingrigimento del carico di lavaggio,

- vestiti unti, - muffa all'interno dell'apparecchiatura.

Una quantità eccessiva di detersivo può causare:

• formazione di schiuma,
- riduzione dell'effetto del lavaggio,
- risciacquo inadeguato,
- un maggiore impatto sull'ambiente.

16.5 Programma di pulizia periodica

La pulizia periodica aiuta a prolungare la durata dell'apparecchiatura.

Dopo ogni ciclo tenere lo sportello e il cassetto del detersivo aperti per far circolare l'aria e asciugare l'umidità all'interno dell'apparecchiatura.

Se l'apparecchiatura non viene utilizzata per un lungo periodo di tempo, chiudere il rubinetto dell'acqua e scollegarla dalla spina.

Programma indicativo di pulizia periodica:

Decalcificazione Due volte l'anno
Lavaggio di manutenzione	Una volta al mese
Pulizia della guarnizione dell'oblò	Ogni due mesi
Pulizia del cesto Ogni due mesi
Pulizia del cassetto del detersivo	Ogni due mesi
Pulizia del filtro della pompa di scarico	Due volte l'anno
Pulizia del tubo di carico e del filtro della valvola	Due volte l'anno

Esaminare a intervalli regolari il cesto al fine di controllare la presenza di calcare. Si consiglia di eseguire occasionalmente un ciclo con un fusto vuoto e un prodotto decalcificante.

Rimuovere gli oggetti estranei

Prima di avviare il ciclo, assicurarsi che tutte le tasche siano vuote e le parti sciolte siano legate.

Rimuovere eventuali oggetti estranei (come clip di metallo, bottoni, monete, ecc.) che si possono trovare nella guarnizione della porta, nei filtri e nel tamburo. Se necessario, contattare il Centro di Assistenza Autorizzato.

Guarnizione della porta

L'apparecchiatura è progettata con un sistema di scarico autopulente che

permette alle leggere fibre di lanugine che cadono dai vestiti di essere scaricate con l'acqua. Esaminare regolarmente la guarnizione e, se necessario, pulirla come descritto negli schemi seguenti. Monete, bottoni e altri piccoli oggetti possono essere recuperati alla fine del ciclo.

Pulirla se necessario con un detergente in crema a base di ammoniaca senza graffiare la superficie della guarnizione.

Se necessario, togliere la lanugine e gli oggetti dall'incasso del filtro.

17. CH GARANZIA

Servizio clienti

Servizio dopo vendita
Industriestrasse 105506 Mägenwil	Le Trési 61028 Préverenges	Via Violino 116928 Manno
Morgenstrasse 1313018 Bern
Langgasse 109008 St. Gallen
Am Mattenhof 4a/b6010 Kriens
Schlossstrasse 14133 Pratteln
Comercialstrasse 197000 Chur

Vendita pezzi di ricambio Industriestrasse 10, 5506 Mägenwil, Tel. [phone]

Consulenza specialistica/Vendita

Buckhauserstrasse 40, 8048 Zürich, Tel. [phone]

Garanzia Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.

18. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo Smaltire l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana riciclando rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo con i rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Per la Svizzera:

Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.erecycling.ch
