MANUALE UTENTE ZEUS02ES CONCEPTRONIC

Guida di Installazione Rapida

2. Descrizione del prodotto

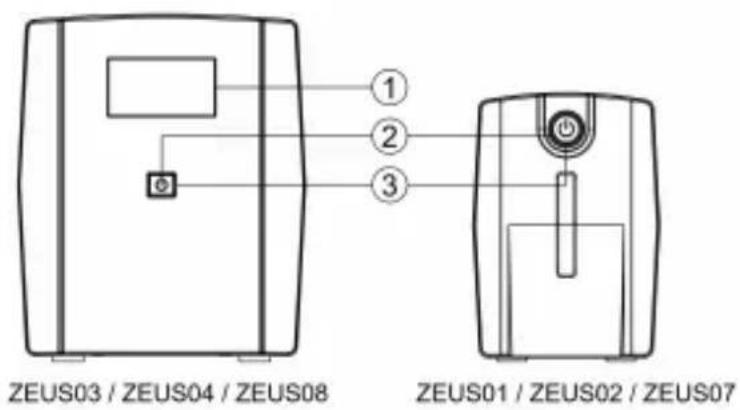

ZEUS03 / ZEUS04 / ZEUS08 ① ② ③ ZEUS01 / ZEUS02 / ZEUS07

1. LCD Display
2. Interruttore di alimentazione

Premere l'interruttore per 2 secondi per accendere o spegnere l'UPS.

1. Indicatori LED

Il LED si illumina quando l'UPS è in funzione.

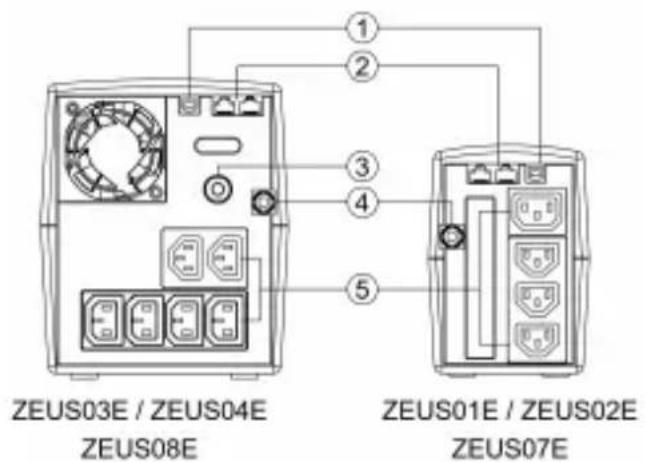

ZEUS03E / ZEUS04E ZEUS08E ① ② ③ ④ ⑤ ZEUS01E / ZEUS02E ZEUS07E

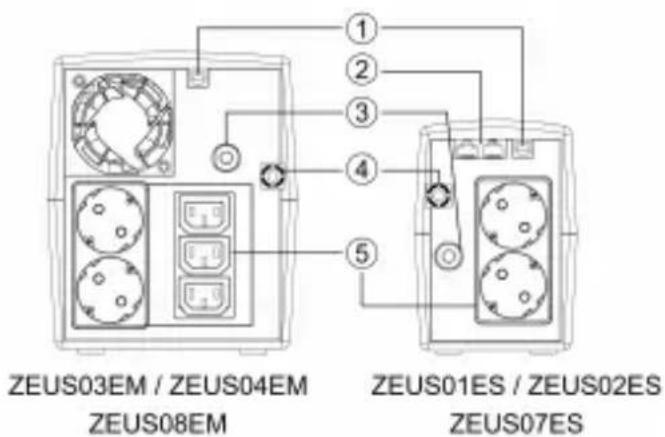

ZEUS03EM / ZEUS04EM ZEUS08EM ZEUS01ES / ZEUS02ES ZEUS07ES

1. Porta USB

Questa porta consente il collegamento e la comunicazione dalla porta USB del computer all'UPS.

1. Protezione Internet modem/LAN

(ZEUS01E/01ES/02E/02ES/03E/04E/07E/07ES/08E)

Le porte di protezione della comunicazione proteggono qualsiasi modem standard, fax, linea telefonica o cavo di rete.

1. Interruttore automatico

L'interruttore automatico fornisce una protezione da sovraccarico ottimale.

1. Cavo di alimentazione in ingresso

2. Prese di backup batteria e di protezione da sovratensioni

Fornisce backup batteria e protezione da sovratensioni. Garantiscono alimentazione all'apparecchiatura collegata per un periodo di tempo durante un'interruzione di corrente.

ZEUS01 / ZEUS02 / ZEUS07

Definizioni di allarme

	Stato LED	Allarme
Normale	Illuminazione LED	Off
Batteria scarica	Lampeggia una volta ogni 30 sec.	Emette un segnale ascustico ogni 30 sec.
Batteria quasi esaurita	Lampeggia una volta ogni 2 sec.	Emette un segnale ascustico ogni 2 sec.
Sovraccarico	Lampeggia una volta ogni 0,5 sec.	Emette un segnale ascustico ogni 0,5 sec.
Modalità di carica Off	LED spento	Off
Guasto	LED spento	Allarme continuo

Impostazione Mute: L'allarme acustico può essere spento o acceso premendo rapidamente due volte il tasto di accensione. L'impostazione predefinita è Allarme On. Si avvertono due brevi segnali acustici quando l'allarme è disattivato.

ZEUS03 / ZEUS04 / ZEUS08

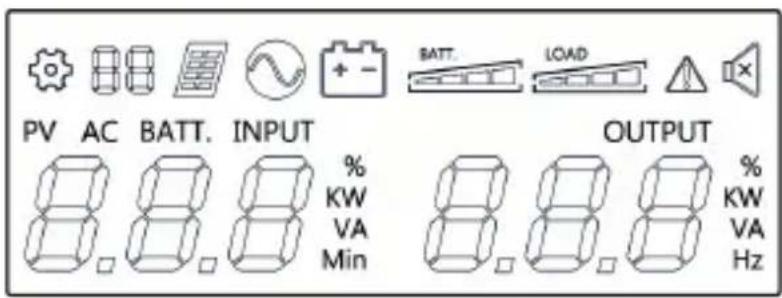

Definizioni per indicatori LCD illuminati

PV AC BATT. INPUT % KW VA Min BATT. LOAD OUTPUT % KW VA Hz

	Voce di impostazione		Modalità linea
	Modalità PV		Modalità batteria
	Guasto		Suono disattivato
	Modalità batteria: Capacità batteriaModalità linea:1. Batteria in carica: illuminazione ciclica2. Batteria completamente carica: illuminazione3. Modalità linea senza caricatore:Capacità batteria		Livello di carico

3. Installazione & Uso

Guida all'installazione dell'hardware

1. Il nuovo UPS può essere utilizzato subito dopo la ricezione. Tuttavia, è consigliabile ricaricare la batteria per almeno 8 ore per garantire la massima capacità di carica della batteria. Durante la spedizione e lo stoccaggio potrebbe verificarsi la perdita di carica. Per ricaricare la batteria, lasciare l'unità collegata a una presa CA. L'unità si carica nella posizione di accensione e spegnimento.
2. Con l'UPS spento e scollegato, collegare il computer, il monitor e tutti i dispositivi di archiviazione dati esterni (unità Zip, unità Jazz, unità Tape) ecc. nelle prese dotate di alimentazione a batteria. NON collegare una stampante laser, una fotocopiatrice, una stufa, un'aspirapolvere, un trituratore di carta o un altro grande dispositivo elettrico alle prese dotate di alimentazione a batteria. Il fabbisogno di alimentazione di questi dispositivi sovraccarica ed, eventualmente, danneggia l'unità.
3. Collegare l'UPS ad una presa a terra bipolare a 3 fili (presa di corrente). Assicurarsi che la presa di derivazione a parete sia protetta da un fusibile o da un interruttore automatico e che non fornisca all'impianto un'eccessiva quantità di elettricità (ad esempio, condizionatori d'aria, frigoriferi, fotocopiatrici, ecc.). Evitare di utilizzare prolunghe.
4. Premere l'interruttore di accensione per accendere l'unità. La spia di alimentazione si accende e l'unità emette un "segnale acustico".
5. Se si rileva un sovraccarico, viene emesso un allarme acustico e l'unità emette un segnale acustico lungo. Per correggere ciò, spegnere l'UPS e scollegare almeno un apparecchio dalle prese alimentate a batteria. Attendere 10 secondi. Assicurarsi che l'interruttore automatico/il fusibile funzionino normalmente, quindi accendere l'UPS.
6. Per mantenere la carica ottimale della batteria, lasciare sempre l'UPS collegato a una presa CA.
7. Per conservare l'UPS per un periodo prolungato, coprire e conservare con la batteria completamente carica. Ricaricare la batteria ogni tre mesi per garantire la durata della batteria.

Installazione del software sul PC

Il software di gestione Power Master fornisce un'interfaccia intuitiva per i sistemi di alimentazione. L'interfaccia grafica è intuitica e visualizza immediatamente informazioni di alimentazione essenziali. Osservare la procedura di seguito per l'installazione del software.

Procedura di installazione:

1. Scaricare Power Master+ dal sito web: https://www.powermonitor.software/
2. Fare doppio clic sul file e seguire le procedure di installazione. Al riavvio del computer, il software Power Master appare come icona blu nella barra delle applicazioni.

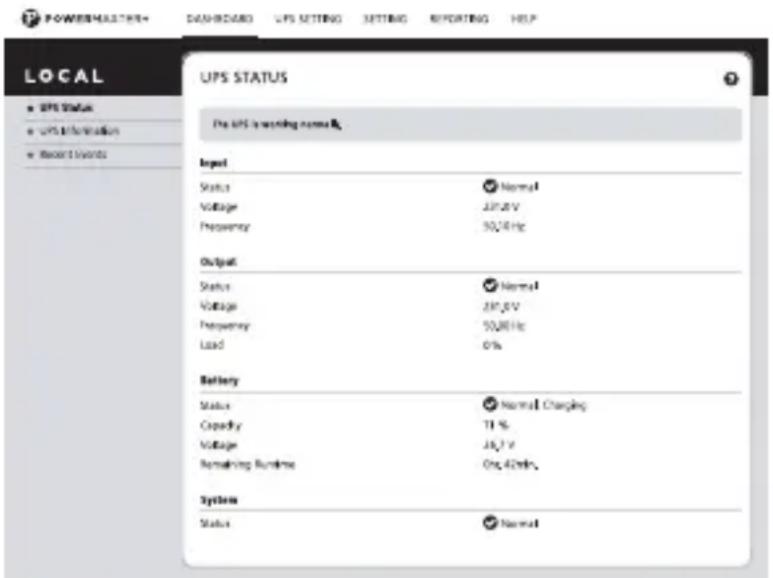

POWERMASTRE DASHBOARD UPS SETTING SETTING REPORTING HELP LOCAL UPS STATUS The UPS warning name # Input Status Normal Voltage 20V Frequency 50/Hz Output Status Normal Voltage 20V Frequency 50/Hz Load 0% Battery Status Normal Charging Opacity 71 % Voltage 20V Remaining Runtime On 42kHz System Status Normal

Risoluzione dei problemi

Sintomo	Possibile causa	Rimedio
L'UPS non effettua il tempo di attività previsto	Le batterie non sono completamente cariche.	Ricaricare la batteria lasciando collegato l'UPS.
L'UPS non si accende	L'interruttore di accensione/spegnimento consente di evitare danni, spegnendolo o accendendolo rapidamente.	Spegnere l'UPS. Attendere 10 secondi, quindi accendere l'UPS.
	L'unità non è collegata ad una presa CA.	L'unità deve essere collegata ad una presa 230 V CA 50/60 Hz.
Le prese non forniscono alimentazione all'apparecchio	L'interruttore automatico si attiva a seguito di sovraccarico	Spegnere l'UPS e scollegare almeno un apparecchio collegato. Scollegare il cavo di alimentazione dell'UPS, quindi premere la manopola dell'interruttore automatico.
	Le batterie sono scariche	Caricare l'unità per almeno 4 ore.

Attenzione

• Per prevenire il rischio di incendi o scosse elettriche, installare in un'area interna a temperatura e umidità controllate, privo di contaminanti conduttivi.
• Rischio di scosse elettriche, non rimuovere il coperchio. Non vi sono parti riparabili dall'utente. Per la manutenzione rivolgersi a personale qualificato.
• Rischio di scosse elettriche, pericolose parti sotto tensione all'interno dell'UPS possono essere alimentate dall'alimentazione della batteria anche quando l'alimentazione CA di ingresso è scollegata.
• Rischio di scosse elettriche, il circuito della batteria non è isolato dall'ingresso CA. Potrebbe essere presente tensione pericolosa tra i morsetti della batteria e la terra. Testare prima di toccare.
• Per evitare il rischio di incendio o shock elettrico, installare in un'area interna controllata in termini di temperatura e umidità, priva di contaminanti conduttivi. (Consultare le specifiche per il range accettabile di temperatura e umidità.)
• Per ridurre il rischio di surriscaldamento dell'UPS, non coprire le aperture di raffreddamento dell'UPS e evitare l'esposizione diretta alla luce solare o l'installazione dell'unità vicino a elettrodomestici che emettono calore, come stufe o termoventilatori.
• Non collegare articoli non correlati al computer, come attrezzature mediche, dispositivi di supporto vitale, forni a microonde o aspirapolvere all'UPS.
  • Non collegare l'ingresso dell'UPS alla sua uscita.
• Non consentire a liquidi o oggetti estranei di entrare nell'UPS. Non posizionare bevande o altri contenitori che contengono liquidi sopra o vicino all'unità.
• In caso di emergenza, premere il pulsante di SPEGNIMENTO e scollegare il cavo di alimentazione dalla presa di corrente CA per disattivare correttamente l'UPS.
• Non collegare una ciabatta o un soppressore di sovratensioni all'UPS.
• Scollegare l'UPS prima di pulirlo e non utilizzare liquidi o detergenti spray.
• La manutenzione delle batterie dovrebbe essere eseguita o supervisionata da personale esperto di batterie e delle precauzioni richieste. Mantenere il personale non autorizzato lontano dalle batterie.
• L'alimentazione della batteria deve quindi essere scollegata nel polo positivo e negativo ai connettori rapidi della batteria quando sia necessario effettuare lavori di manutenzione o di assistenza all'interno dell'UPS.
• Nel sostituire le batterie, utilizzare lo stesso numero e tipo di batterie.
• Non smaltire le batterie nel fuoco. La batteria potrebbe esplodere. Non aprire o mutilare la batteria o le batterie. L'elettrolita rilasciato è dannoso per la pelle e gli occhi.
• Utilizzare l'alimentatore solo in una presa installata il più vicino possibile al dispositivo e facilmente accessibile e facile da scollegare.
• Non collegare l'alimentatore in una presa nascosta dietro a qualche mobile.
  • Non coprire l'alimentatore collegato alla presa.
• Utilizzare il prodotto esclusivamente in locali interni asciutti e proteggerlo dall'umidità.

ITALIANO

• In caso di dubbi o malfunzionamenti dell'adattatore di corrente, interrompere l'uso e contattare il nostro supporto clienti o un centro di assistenza autorizzato.
• Interrompere immediatamente l'uso se l'adattatore di corrente presenta danni visibili, emette odori insoliti o diventa eccessivamente caldo.

Nota: Questo manuale contiene importanti istruzioni per la sicurezza.

Osservare attentamente le istruzioni durante l'installazione. Leggere attentamente questo manuale prima di disimballare, installare o utilizzare.

Nota: L'UPS è stato progettato per l'uso esclusivo con carichi di computer.

Smaltimento dei rifiuti di apparecchiature elettriche e batterie: Non smaltire i rifiuti di apparecchiature elettriche e batterie nei rifiuti domestici. Consegnateli a un centro di riciclaggio. Le batterie devono essere completamente scariche quando smaltite. La conservazione/lo smaltimento non corretto può danneggiare l'ambiente e/o causare lesioni.

CE marking: Conceptronic dichiara che questo prodotto è conforme alle direttive elencate nella sezione "Dichiarazione di conformità".

Conceptronic UPS

1. Capacidade

ZEUS01E / ZEUS01ES (650VA 360W), ZEUS02E / ZEUS02ES (850VA 480W), ZEUS03E / ZEUS03EM (1200VA 720W), ZEUS04E / ZEUS04EM (2200VA 1320W), ZEUS07E / ZEUS07ES (1000VA 600W), ZEUS08E / ZEUS08EM (1500VA 900W)
