MANUALE UTENTE CI 631 A CATA
sentitamente La ringraziamo e ci congratuliamo per la scelta da Lei fatta.
Questo nuovo prodotto, accuramente progettato e costruito con materiali di primissima qualità, è stato accuramente collaudato per poter soddisfare tutte le Sue esigenze di una perfetta cottura.
La preghiamo pertanto di leggere e rispetto are facili istruzioni che Le permefteranno di raggiungere effelenti risultati sin alla prima utilizzazione.
Con questo moderno apparecchio Le formuliamo i nostri più vivi auguri.
IL COSTRUTTORE
INDICE
MODELLI CON PILE INCLUSE
Garanzia
Imballaggio
Installazione ed efficienza
ISTRUZIONI PER L'UTENTE
Installazione
Uso
Manutenzione
ISTRUZIONI PER RINSTALLATORE
Installazione
Collegamento gas
Collegamento elettrico
Caratteristiche iniettori
QUESTO PRODOTTO è STATO CONCEPITO PER UN IMPIEGO DI TIPO DOMESTICO. IL COSTRUTORE DECLINA OGNI RESPONSABILITA NEL CASO DI EVENTUALI DANNI A COSE O PERSONE DERIVANTI DA UNA NON CORRETTA INSTALLAZIONE O DA USO IMPROPRIO, ERRONEO OD ASSURDO.
ISTRUZIONI PER L'UTENTE
Installazione
Tutte le operazioni relative all'installazione (allacciamento elettrico, allacciamento gas, adattamento al tipo di gas, seguenti regolazioni, ecc.) devono essere eseguite da personale qualificato secondo le norme vigenti. Per le istruzioni specifiche vedi la parte riservata all'installatore.
Uso
Bruciatori gas (Fig. 1).
L'accensione del bruciatore avviene avvincinando una fiammella ai fori della parte superiore dello stesso premendo e ruotando in senso antiorario la manopola corrispondente sino a fame coincidere l'indice con la posizione di massimo. Ad accensione avvenuta regolare la fiamma secondo la necessità. La posizione di minimo si rova al termine delle rotazione antioraria. Nei modelli con accensione automatica agire sulla manopola come sopra descririto, premendo contemporaneamente l'apposto pulsante. Nei modelli con accensione automatica/simultanea (a una mano) è sufficiente agar come sopra descririto sulla sola manopola corrispondente. La scarica elettrica fra candelina e bruciatore da luogo all'accensione del bruciatore interessato. Ad accensione avvenuta rilasciare immediatamente il pulsante regolando la fiamma secondo necessità. L'accensione del bruciatore nei modelli con sicurezza termoelettrica avviene come nei diversi casi sopra descriitti tenendo premuta a fondo la manopola nella posizione di massimo per circa 3/5 secondi. Nel rilasciere la manopola as-sicurarsi die il bruciatore rimanga accesso.
N.B.: - si consiglia di usare pentole di diametro adatto ai bruciatori evitando che la fiamma al massimo fuoriesca dal fondo delle stesse
- non lasciare pentole vuote sul fuoco acceso
- sui piani Crystal non usare accessori di cottura alla griglia.
Al termini de la cottura è buona norma provedere anche alla chiusura del rubinetto principale del condotto e/o della bombola.

GAS
* con griglia di riduzione
rapido 18× 24
semirapido 14× 18
ausiliario 12× 14
pesciera* 18 x 30

Fig. 1
MODELLI CON PILE INCLUSE
Garanzia
La garanzia (servizio di garanzia) non copre le pile.
Il costruttore della piastra a gas declina agli responsabilità legata a problemi relativi alle pile.
Imballaggio

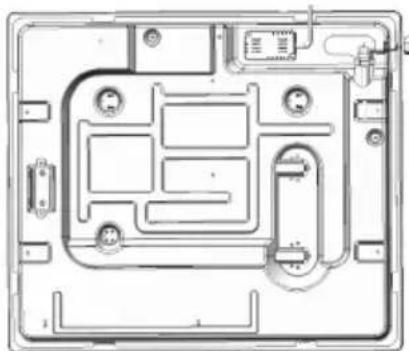

Alcuni modelli vengono forniti con le pile (tip D o LR20 o R20S; 1,5 V) necessarie per la funzione di autoaccensione. Nella figura, è illustrato il vano (dispositivo) di INSTALLazione della pila situato sul retro, nella parte inferiore sinistra della piatra.
Se la pila non è inclusa, è necessario acquistarla separamente.

Installazione ed efficienza
Prima di installare la piatra in un piano cottura, insere una pila (prestandoattenzione all'orientamento dei poli ^+ e - ) nel dispositivo speciale illustrato nella figura e situato sul retro, nella parte inferiore sinistra della piatra.

Prima di fissare definitivement la piatra al piano cottura con il signilante speciale (riempimento) con base adesiva (inclusa), verificare che il systema di autoaccensione funzioni correttamente. Per farlo, premere una qualunque manopola e ruotarla in senso antiorario in modo da portare il segno in corrispondenza del symbolo della fiamma. Attendere che vengano generate le scintille associate al caratteristico crepitio.
Se il problema persiste, rivolgersi al servizio cliento o al servizio di assistenza.
Manutenzione
Gas/Elettrico
Prima di anni operazione disinserire elettricamente l'apparecchiatura. Per una maggiore durata dell'apparecchiatura è indispensable eseguire periodicamente un'accurata pulizia generale tenendo presente quando segue:
- le parti in vetro, acciaio e/o smallate devono essere pulite con prodotti idonei (reperibili in commercio) non abrasivo corrosivi. Evitare prodotti a base di cloro (varechina, ecc.)
- evitare di lasciare sul piano lavoro sostanze acide o alcaline (aceto, sale, succo di limone, ecc.)
gli spartifiamma ed i coperchietti (parti mobili del bruciatore) vanno frequentemente lavati con acqua boliente e detersivo avendo cura di togliere agli eventuale incrostazione, asciugati accuramente, controllare che nessuno dei fori dello spartifiamma risulta otturatoanche parzialmente. - le piastre elettriche si puliscono con uno strofinaccio umido e si ungono leggermente con olio lubrificante quando sono più alla tiepide.
- le griglie inox del piano di lavoro dopo essere state riscaldate assumono una colorazione bluasta che non ne deteriorara la qualità. Per riportarle all'aspetto originale usare un prodotto leggermente abrasivo.
N.B.: - L'eventuale lubrificazione dei rubinetti deve essere eseguita da personale qualificato al quale è bene rivolgersi in caso di anomalie di funzionamento.
Controlar periodicamenle lo stato di conservazione del tubo flessibile di alimentazione gas. In caso di perdile richiedere l'immediato intervento del personale qualificato per la sostituzione.
Manutenzione superficie vetroceramica
(Fig.-2) Prima di tutto rimuovere residui di cibo e spruzzi di grasso alla superficie di cottura con un raschietto. Successivement pulire nella zona calda con Sidol o Stahlfix con carta da cucina, indi risciacquare con acqua e asciugare con uno straccio pulito.
Tracce di fogli di alluminio, di oggetti di plastica, zucchero o cibi fortemente saccariferi devono essere rimosse immediatamente alla zona calda di cottura con un raschietto per evitare possibili danni alla superficie del piano.
In nessun caso usare spugne o strofinacci abrasivi; evitare anche I'uso di detersivi chimici aggressivi come Forno spray o smacchiatori.
Nonutilizzareapparecchi di puliziaavapore per pulire il piano di cottura.

Fig. 2
ISTRUZIONI PER L'INSTALLATORE
Installazione
Questo appearecchio non è provvisto di un dispositivo di scarico del prodotti della combustione. Si raccomanda che sia installato in locali sufficientemente areati secondo le disposizioni di legge vigenti. La quantità d'aria necessaria alla combustione non deve essere inferiore a 2.0m^3 /h per agli kW di potenza installato. Vedi tabella potenze bruciatori.
Posizionamento

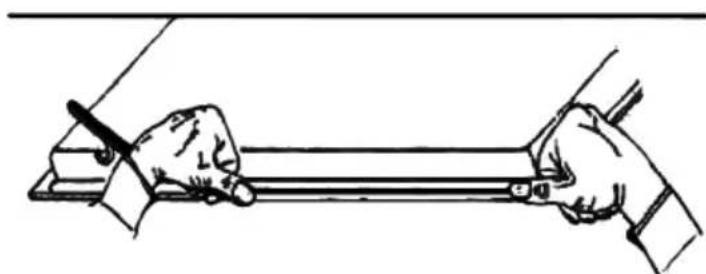

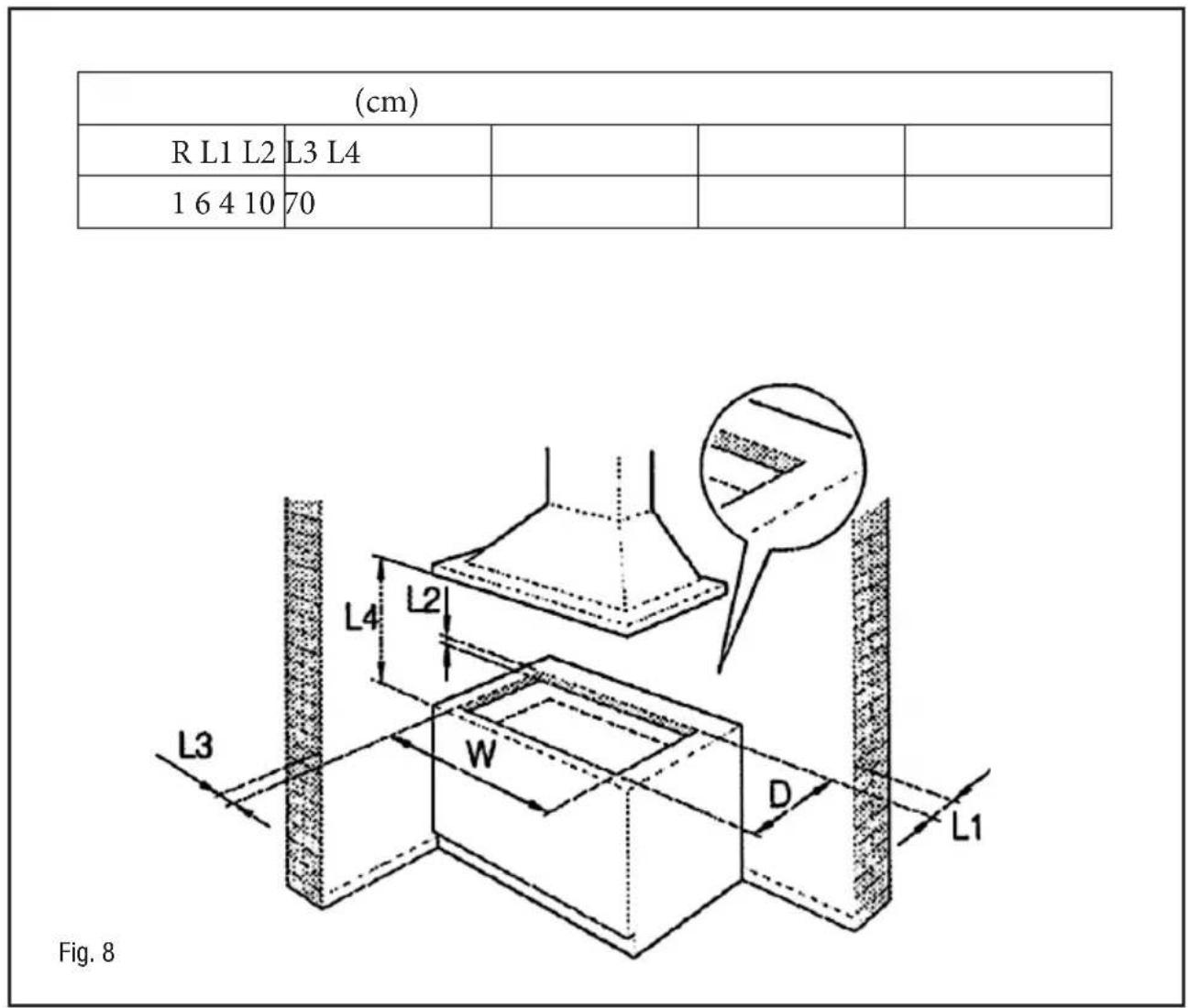

L'apparecchio è previsto per essere incassato in un piano di lavoro come illustrato nell'apposita figura. Prima di inserire il piano predisporre la guarnizione di tenuta su tutto il perimetro della foratura d'incasso.

Fig. 3
- l'impiano sa munito di un efficace collegamento di terra seconde le norme e le disposizioni di legge in vigore. La messa a terra è obbligatoria a termini di legge. Nel caso che l'apparecchiatura non sia munita di cavo e/o di relativa spina utilizzare materiale idoneo per l'assorbimento indicato in targa matricola e per la temperatura di lavoro. Il cavo in nessun punto dovrá raggiungere una temperatura superiore di 50^ a quella ambiente. Desiderando un collegamento diretto alla rete, è necessario interporre un interruptore onnipolare con aperture minima fra i contatti di 3 mm dimensionato per il carico di targa e rispondente alle norme in vigore (il cavo di terra giallo/verde non deve essere interrotto dall'interruttore).
La presa o l'interrottre onnipolare devono essere facilemente raggiungibili con l'apparecchiatura installata. Il costruttore declina agli responsabilità nel caso che quando sopra e le usuali norme antiinfortunistiche non vengano rispetto.
Se il cavo di alimentazione è danneggiato, dovr è essere sostituito con un cavo oppure con un set speciale che dovr è essere fornito dal fabbricante o dal servizio postvendita.
Per la sigillatura, non applicare silicone mautilizzare esclusivamente la guarnizione di tenuta in dotazione.
Nonutilizzare recipienti di terracotta e diffusori.
COLLEGAMENTO GAS

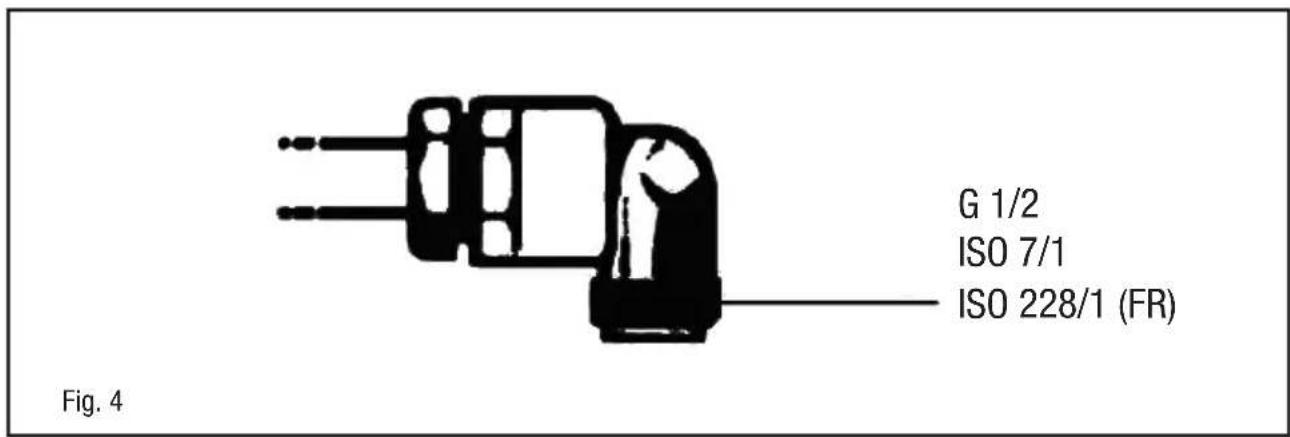

(Fig. 4) Collegare l'apparecchiatura alla bombola o all'impiano secondo le prescrizioni delle norme in vigore accertandosi preventivamente che l'apparecchiatura sia predisposta al tipo di gas disponibile. In caso contrario vedi: "Adattamento a diverso tipo di gas". Verificare inoltre che la pressione di alimentazione rientri nei valori riportati nella tabella: "Caratteristiche iniettori".
Allacciamento metallic rigido/semirigido
Eseguire l'allacciamento con raccordi e tubi metallici (anche flessibili) in modo da non provocare sollecitazioni agli organi interni all'apparecchio.
N.B.: - Ad installatione ultimata controllare, con una soluzione saponosa, la perfetta tenuta di tutto il systema di collegamento.

Collegamento elettrico

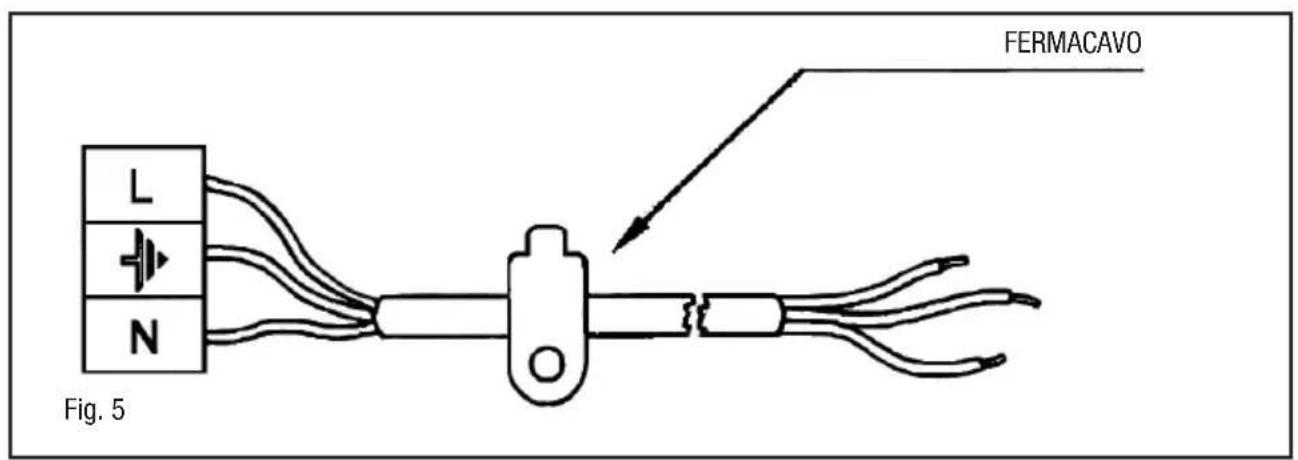

(Fig. 5) Prima di effettuare l'allaccimento elettrico accertarsi che:
- le caratteristiche dell'impiano siano tali da soddisfare quanto indicato sulla targa matricola applicata sul fondo del piano;

- l'impianto sua munito di un efficace collegamento di terra seconde le norme e le disposizioni di legge in vigore. La messa a terra è obbligatoria a termini di legge. Nel caso che l'apparecchiatura non sua munita di cavo e/o di relativa spina utilizzare materiale idoneo per l'assorbimento indicato in targa matricola e per la temperature di lavoro. Il cavo in nessun punto dovra raggiungere una temperature superiore di 50^ a quella ambiente. Desiderando un collegamento diretto alla rete, è necessario interporre un interruptore onnipolare con aperture minima fra i contatti di 3mm dimensionato per il carico di targa e rispondente alle norme in vigore (il cavo di terra giallo/verde non deve essere interrotto dall'interruttore).
La presa o l'interruttore onnpolare devono essere facilemente raggiungibili con l'apparecchiatura installata.
Il costruttore declina agli responsabilità nel caso che quanto sopra e le usuali norme antiinfortunistiche non vengano rispetto.
Se il cavo di alimentazione è danneggiato, dovr è assere sostituito con un cavo oppure con un set speciale che dovr è essere fornito dal fabbricante o dal servizio postvendita.
Adattamento a diverso tipo di gas

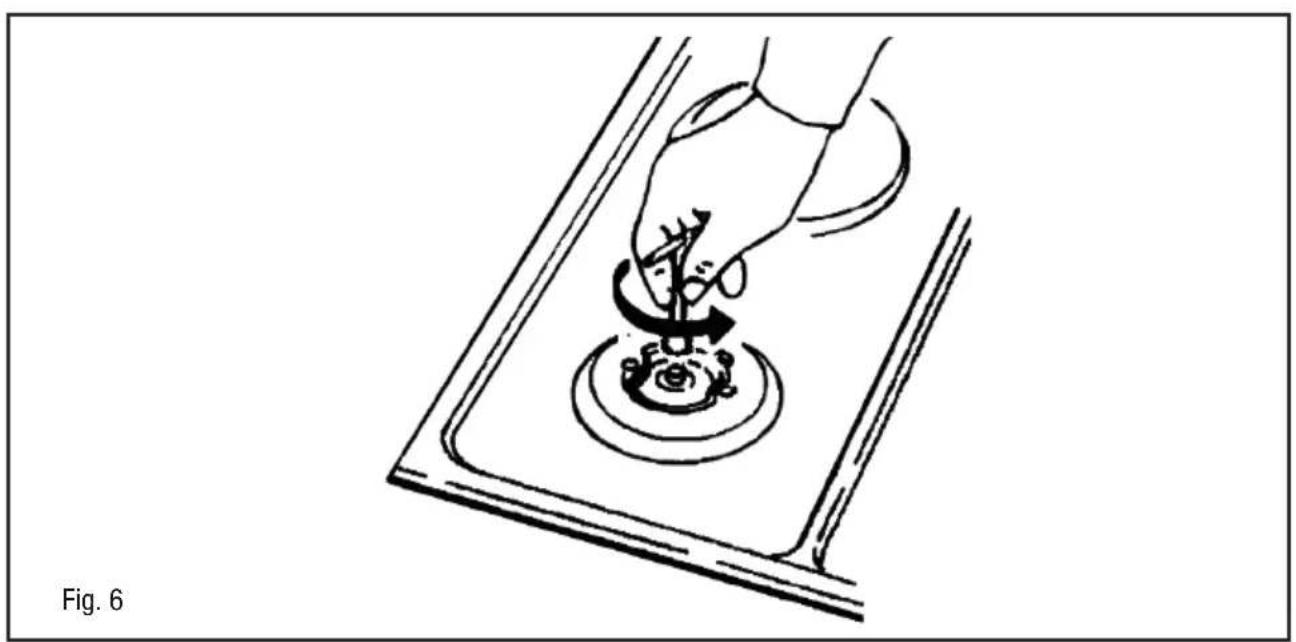

(Fig. 6) Se l'apparecchiatura risulta predisposa per un diverso tipo di gas da quello di alimentazione disponibile, si delve procedere:
- alla sostituzione degli iniettori (Fig. 6) con i corrispondenti al tipo di gas da utilizzato (vedi tabella "Caratteristiche iniettori").

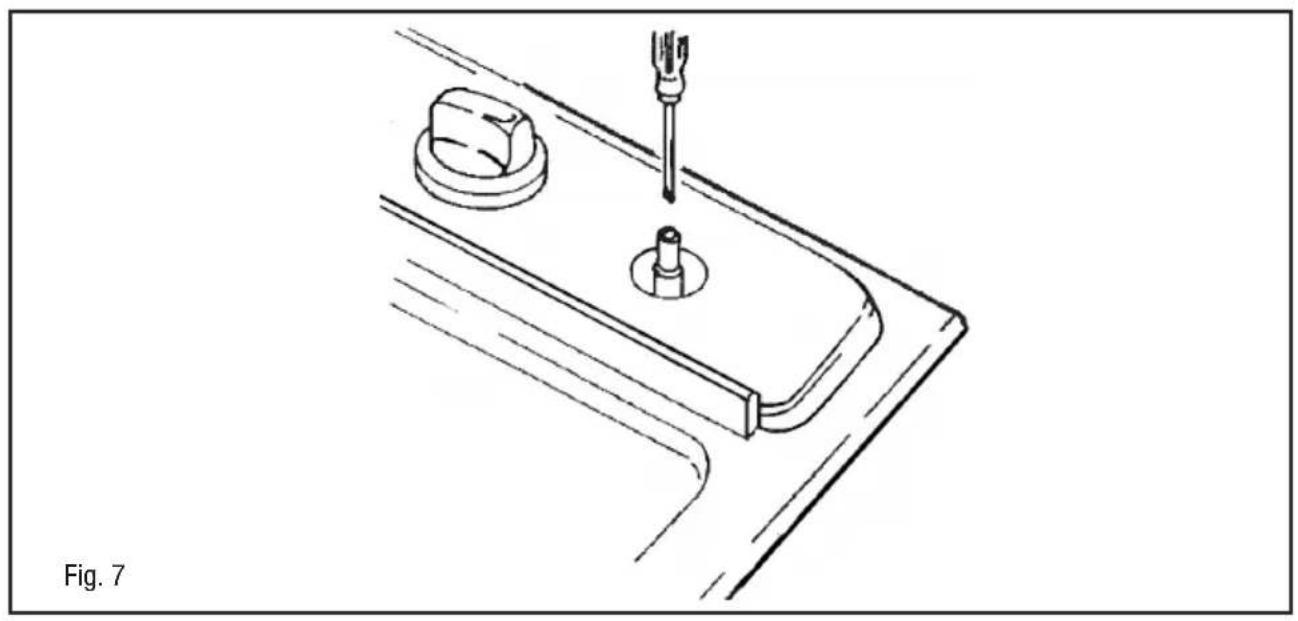

- per la regolazione del minimo agire con opportuno cacciavite sulla vite posta sul rubinetto (Fig. 7) dopo averlo ruotato in posizione di minimo. Per GPL (butano/propano) avvitare a fondo.


| CARATTERISTICHE INIETTORI | |||||||
| BRUCIATORI GAS | TIPO | PRESSIONE | INIETTORI | CONSUMO | PORTATA TÉRMICA NOMINALE | ||
| mbar | 1/100mm | g/h | l/h | Kw | Kcal/h | ||
| Ausiliario | G 20 | 20 | 74 | - | 95 | 1,00 | 860 |
| G30/G31 | 28 | 51 | 73 | - | 1,00 | 774 | |
| Semirapido | G 20 | 20 | 98 | - | 167 | 1,75 | 1617 |
| G30/G31 | 28 | 69 | 127 | - | 1,75 | 1617 | |
| Rapidо | G 20 | 20 | 114/124 | - | 238/286 | 2,50/3,00 | 1720/2064 |
| G30/G31 | 28 | 81/88 | 182/218 | 0 | 2,50/3,00 | 2064/2471 | |
| Fast | G 20 | 20 | 124/127 | - | 286/333 | 3,00/3,50 | 2451/2860 |
| G30/G31 | 28 | 88/94 | 218/255 | 0 | 3,00/3,50 | 2924/3411 | |
