MANUALE UTENTE SHADOW 142L FBT

Questo simbolo avverte, laddove appare, della presenza di importanti istruzioni per l'uso e per la manutenzione nella documentazione allegata. Si prega di consultare il manuale.

IMPORTANTIAVVERTENZE PER LA SICUREZZA

• Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.
• Assicurarsi che l'impedenza del diffusore sia compatibile con le caratteristiche di uscita dell'amplificatore.
• Impedire che oggetti entrino all'interno del prodotto, perché potrebbero causare corto circuiti.
• Usare solo accessori o dispositivi opzionali specificati dal produttore.
• La FBT Elettronica SpA declina ogni responsabilità per eventuali danni o lesioni causati da supporti o strutture non sufficientemente solide o da una installazione non corretta.
• Per l'assistenza tecnica rivolgersi a personale qualificato o centri di assistenza autorizzati. L'assistenza tecnica è necessaria nel caso in cui l'unità sia danneggiata, ad esempio, per oggetti caduti all'interno, anomalie di funzionamento, cadute dell'apparecchio.

I diffusori della serie SHADOW sono progettati per l'uso interno ed esterno, grazie ad un involucro in polietilene resistente ai raggi UV e con grado di protezione IP55 contro le polveri ed i getti d'acqua.

Le curve e gli spigoli arrotondati del diffusore SHADOW riducono le riflessioni acustiche e le onde stazionarie all'interno del box migliorando le prestazioni delle basse frequenze; inoltre contribuiscono a non favorire la stagnazione dell'acqua sopra l'involucro e la diffrazione del vento.

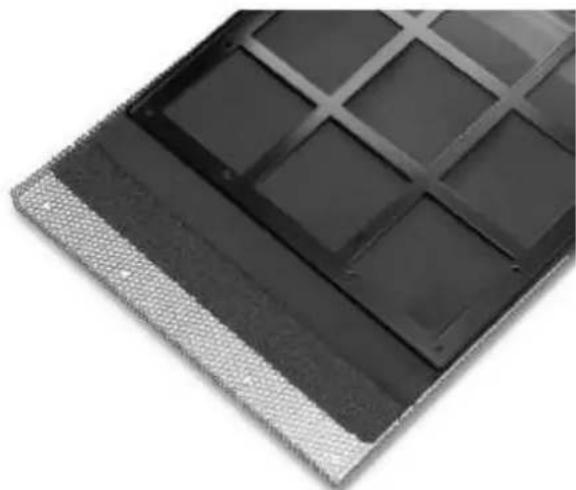

La prima considerazione nel progettare la serie SHADOW è stata quella di ottenere una estrema resistenza all'acqua. Per questo motivo anche la griglia metallica di protezione è stata studiata per soddisfare questa esigenza; la struttura della griglia è formata da tre strati che consistono in una parte metallica perforata esterna in acciaio inossidabile trattata con una speciale protezione, uno strato centrale di foam reticolato e uno strato formato da una speciale maglia in poliestere idro repellente.

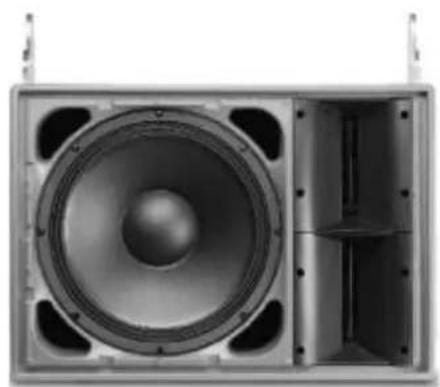

SHADOW 142L è un sistema a due vie full-range resistente alle intemperie, con prestazioni elevate e massima efficienza, adatto ad una vasta gamma di applicazioni professionali da esterno e interno.

Il design dell'altoparlante caricato a tromba garantisce, grazie all'uniformità della risposta in frequenza e all'altissima qualità, una eccellente riproduzione della musica e un parlato chiaro e intellegibile.

La configurazione line array del sistema SHADOW 142L è la soluzione ideale per centri congresso, stadi, arene e in tutte le installazioni dove è richiesta una lunga gittata sonora.

Gli altoparlanti sono interamente progettati e prodotti in Italia.

• Woofer da 14" con bobina da 3"
• Sezione alte frequenze con 2 driver a compressione da 1.4" e bobina da 2.5"
• Robusto cabinet in polietilene con protezione raggi UV
• Griglia metallica di protezione resistente all'acqua
• Grado di protezione IP55
• Copertura 100° x 15°
• Angolazione regolabile da 7.5° o 15°
• Finitura grigio standard RAL 7011

CONFIGURAZIONE	2 vie
AMPLIFICATORE CONSIGLIATO	1000W RMS
POTENZA ALUNGO TERMINE DEL SISTEMA	500W
POTENZA ABREVE TERMINE DEL SISTEMA	2000W
IMPEDENZANOMINALE	8 Ohm
RISPOSTAIN FREQUENZA	60Hz - 20kHz
WOOFER BASSE FREQUENZE POTENZA AES	14" - bobina 3" 350W
DRIVERALTE FREQUENZE POTENZA AES	2x1.4" - bobina 2.5" 150W
SENSIBILITÀ (@1W/1M)	98 / 110dB
SPL MASSIMO cont/peak	126.5 / 137dB
DISPERSIONE	100°H x 15°V
FREQUENZADI INCROCIO	1.2kHz
FILTRO HP CONSIGLIATO	40Hz - 24dB oct.
CONNETTORI DI INGRESSO	2 x Souriau

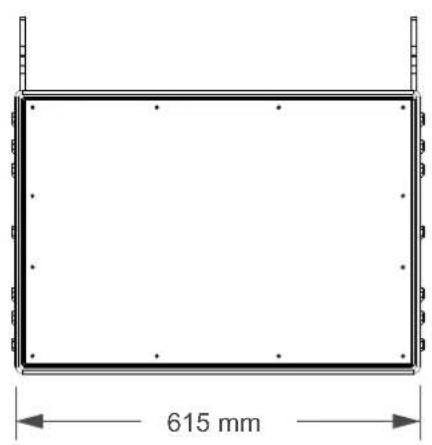

DIMENSIONI (LxAx P)	615x430x415
PESO	38

LA POTENZA DI LUNGO TERMINE AES rappresenta la potenza termica dissipabile dai singoli altoparlanti. Viene misurata secondo lo standard AES che prevede un test di 2 ore con segnale «pink noise», fattore di cresta 2.

LA POTENZA A BREVE TERMINE IEC 268-5 è la potenza che il diffusore può sopportare per un brevissimo intervallo di tempo; viene calcolata in base alla massima tensione di picco che l'amplificatore consigliato può fornire al diffusore.

LA POTENZA DELL'AMPLIFICATORE CONSIGLIATO non viene misurata ma tiene conto delle capacità dinamiche degli altoparlanti di sopportare picchi di potenza per brevi istanti di tempo.

L'installazione dei diffusori acustici SHADOW, impiegando gli accessori di sospensione descritti nel presente manuale e le specifiche istruzioni di montaggio, dovrà essere eseguita esclusivamente da personale qualificato nel pieno rispetto delle regole e degli standard di sicurezza in vigore nel paese in cui avviene l'installazione.

Gli accessori di sospensione FBT sono costruiti per l'uso esclusivo con i sistemi SHADOW e non sono stati progettati per l'uso in combinazione ad alcun altro diffusore o dispositivo.

Ogni elemento del soffitto, pavimento o altro supporto in cui venga installato o appeso un sistema SHADOW deve essere in grado di supportare il carico in piena sicurezza.

Gli accessori di sospensione utilizzati devono essere agganciati e fissati in sicurezza sia al diffusore acustico che al soffitto o ad altro supporto.

Quando si montano componenti su soffitti, pavimenti o travi, assicurarsi sempre che tutti i sistemi di aggancio e di fissaggio siano di dimensioni e di capacità di carico appropriate.

Tutti i diffusori appesi in teatri, palasport o altri luoghi di lavoro e/o intrattenimento, oltre al sistema di sospensione principale, devono essere provvisti di un sistema di sicurezza secondario indipendente e di capacità di carico adeguata. Esclusivamente cavi di acciaio e catene di costruzione a capacità di carico certificata possono essere usati come sicurezza secondaria.

I diffusori SHADOW devono essere sospesi solo per mezzo di accessori originali.
Quando si scelgono il luogo di installazione, il cavo di sospensione e i supporti di montaggio, accertarsi che siano tutti in grado di reggere il peso del diffusore e degli accessori di sospensione con un opportuno coefficiente di sicurezza.
In caso di installazione fissa occorre sempre pianificare ed eseguire ispezioni regolari e specifiche per verificare tutte le parti che devono garantire la sicurezza del sistema nel tempo.
Non sospendere mai i diffusori per mezzo delle maniglie: le maniglie sono state progettate per il trasporto del diffusore, non per la loro sospensione.
Non appendersi/aggrapparsi mai al diffusore quando è in configurazione sospesa.

ACCESSORI

Per la sospensione dei modelli SHADOW utilizzare esclusivamente i supporti di fissaggio della FBT.

L'UTILIZZO DI ALTRE STAFFE DI FISSAGGIO PUÒ GENERARE UNA INSTABILITÀ PERICOLOSA CON POSSIBILI DANNIA PERSONE E COSE.

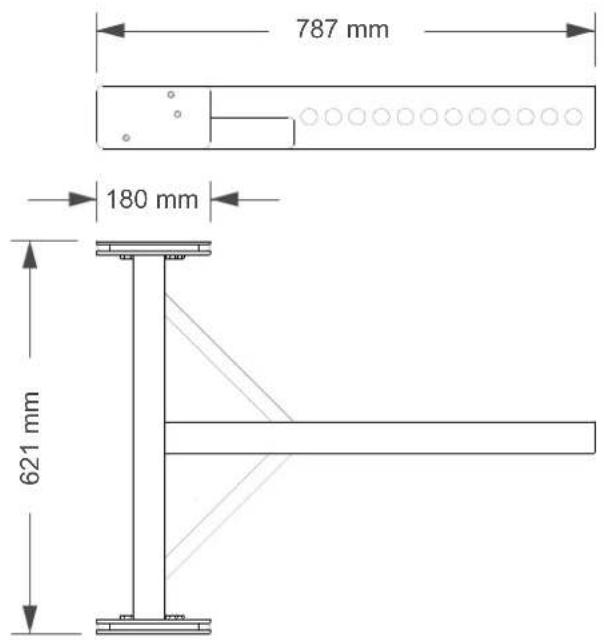

787 mm 180 mm 621 mm

Il modello SHADOW 142L dispone di un sistema di sospensione integrato nella struttura portante.

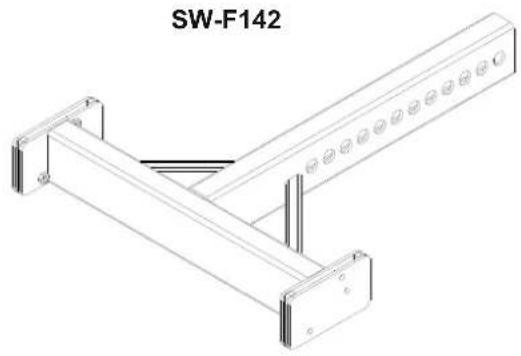

L'unico elemento da aggiungere (accessorio) per la realizzazione di array è la barra di sospensione (flying bar) modello SW-F 142.

Le configurazioni suggerite nel presente manuale sono state verificate mediante modellazioni al computer e collaudi operativi; anche nel caso di configurazioni consigliate, prima di sospendere qualsiasi sistema SHADOW verificare i limiti di carico.

Particolare attenzione è stata dedicata alla scelta dei materiali e alla costruzione, in modo da ottenere un elevato livello di sicurezza.

Per la sospensione del sistema array è necessario che il personale predisposto sia esperto e qualificato; l'utente installatore dovrà accertarsi, sotto la propria responsabilità, sui limiti e sulle procedure di sollevamento delle strutture a cui verrà agganciato il sistema.

Un utilizzo non corretto del sistema di sospensione dell'array può causare seri danni a persone e cose.

OPERAZIONI DA COMPIERE:

• Ispezionare il materiale di sospensione prima di ogni utilizzo.
• Rispettare tutte le leggi e norme locali e nazionali di sicurezza per le installazioni.
• Sospendere il sistema nei punti di aggancio descritti dal manuale.
• Utilizzare solo personale competente.
  -Assicurarsi che tutti i dispositivi di blocco siano perfettamente inseriti.
  -Assicurarsi che la portata dei punti e dei dispositivi di sollevamento sia maggiore al carico da sollevare.

OPERAZIONI DA EVITARE:

• Non sospendere nulla prima di aver letto il presente manuale.
• Non utilizzare personale non qualificato.
• Non superare mai i limiti di carico.
• Non utilizzare parti di ricambio non originali.
• Non utilizzare materiali danneggiati o usurati.

La FBT Elettronica S.p.A. non è responsabile di eventuali danni a persone o cose in caso di mancato rispetto delle presenti indicazioni o mancata verifica del fattore di sicurezza di tutti gli elementi coinvolti nella sospensione del sistema.

DISIMBALLO

Prima di procedere al collegamento del sistema in array seguire le operazioni indicate per fissare i due giunti di congiunzione (A) di ogni singolo diffusore.

1) Togliere la vite (B)
1) Estrarre il giunto (A) e fissarlo tramite la vite (C) nel corrispondente foro (D).
2) Serrare accuratamente tutte le viti di fissaggio della flangia (E).

Nelle figure riportate in questa pagina è rappresentata la configurazione di array consentita per rientrare nei parametri di massima sicurezza di peso e angolazione.

La FBT Elettronica S.p.A. non è responsabile di eventuali danni a persone o cose in caso di mancato rispetto delle presenti indicazioni o mancata verifica del fattore di sicurezza di tutti gli elementi coinvolti nella sospensione del sistema.

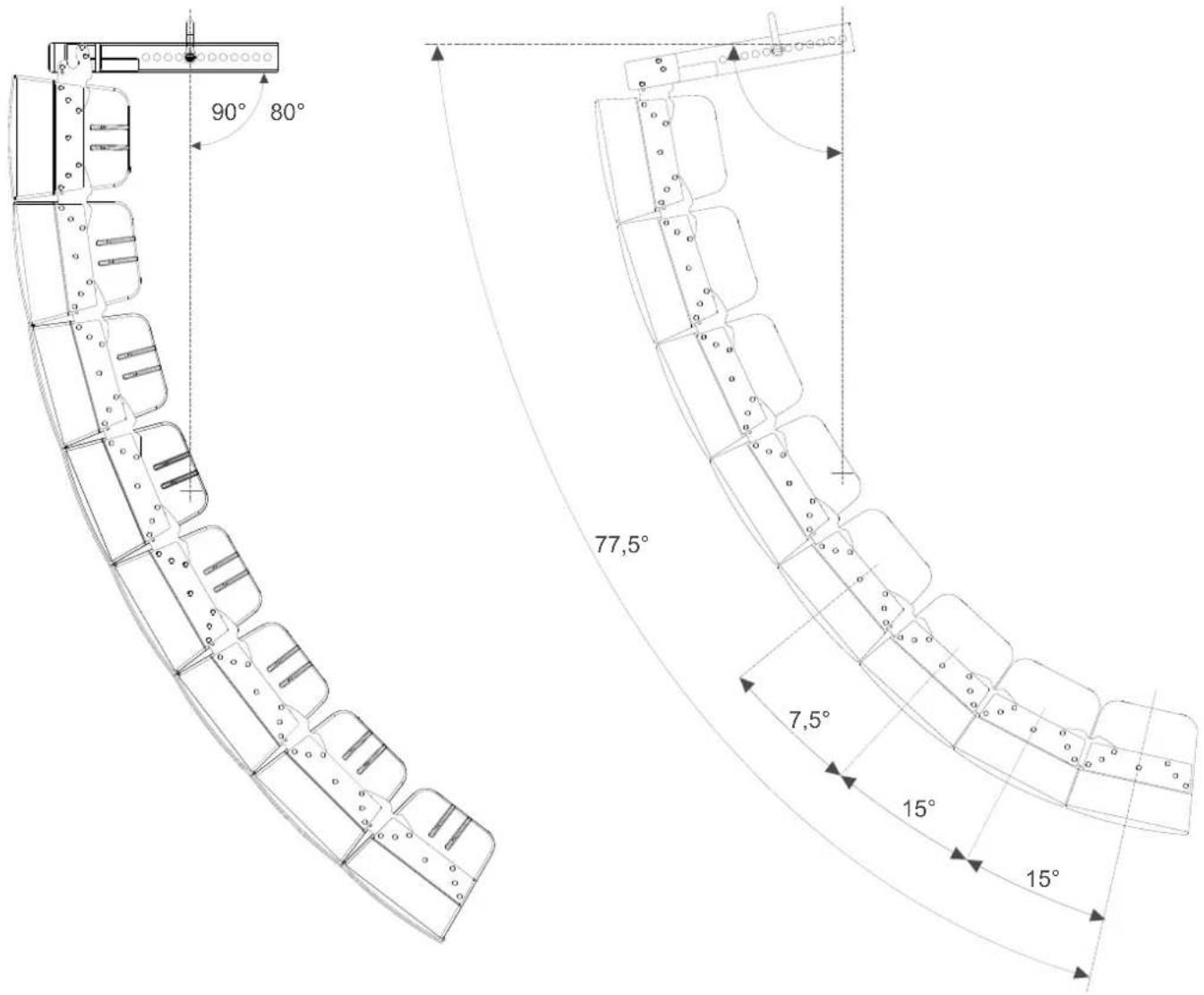

Massima configurazione con N.8 SHADOW142L (7.5°) e minima inclinazione

Massima configurazione con N. 8 SHADOW 142L e massima inclinazione

90° 80° 77,5° 7,5° 15° 15°

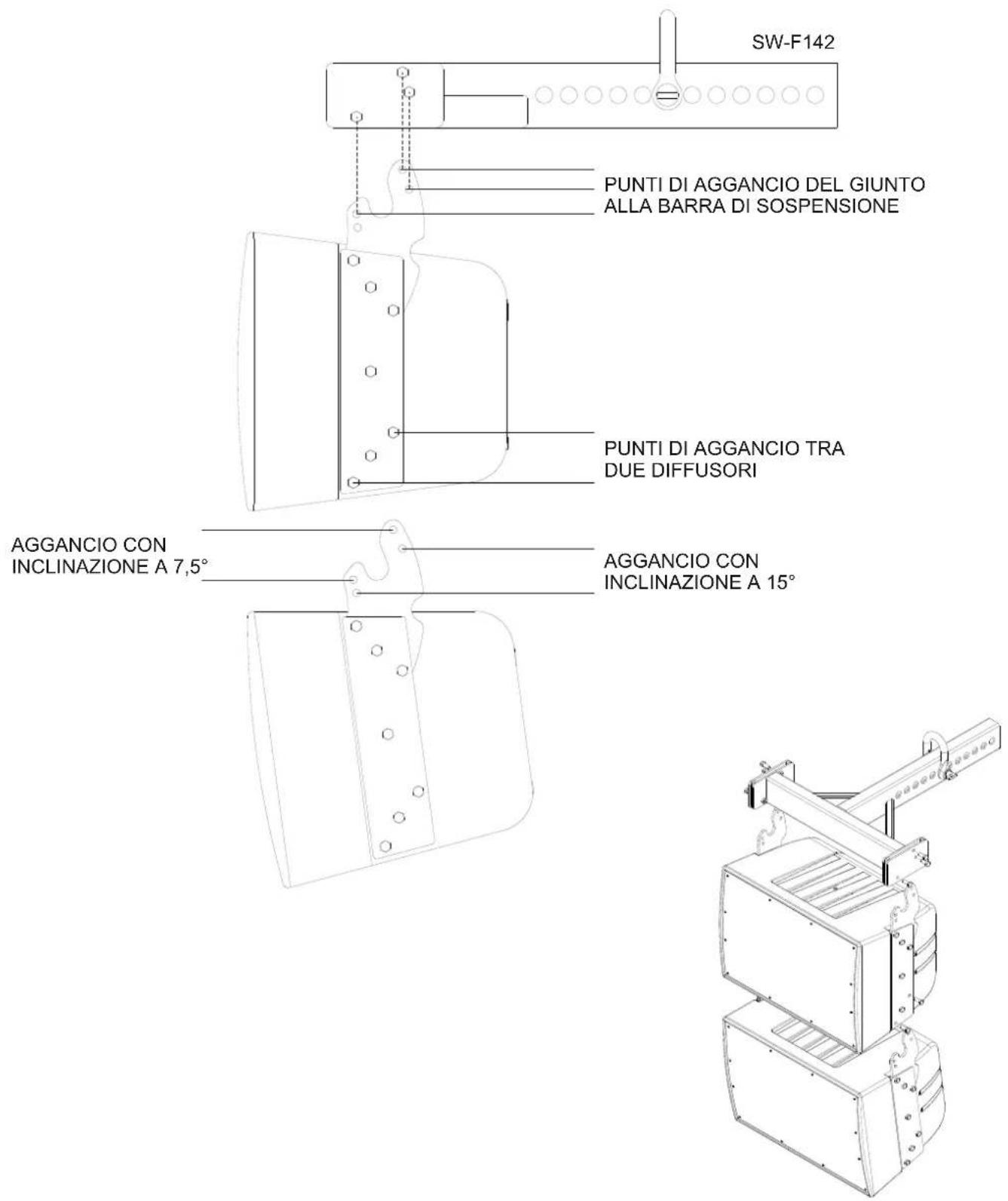

AGGANCIO ALLABARRADI SOSPENSIONE E REGOLAZIONE DELL'ANGOLO VERTICALE

N.B.: Le meccaniche sono state progettate solo per una inclinazione di 7.5° e 15° e per un massimo di n.8 diffusori.

SW-F142 PUNTI DI AGGANCIO DEL GIUNTO ALLA BARRA DI SOSPENSIONE PUNTI DI AGGANCIO TRA DUE DIFFUSORI AGGANCIO CON INCLINAZIONE A 7,5° AGGANCIO CON INCLINAZIONE A 15°

ATTENZIONE

Per il collegamento del diffusore si raccomanda di rivolgersi a personale qualificato.
Per evitare il rischio di shock elettrico non collegare il diffusore con l'amplificatore acceso.
Controllare più volte tutte le connessioni prima di accendere l'impianto, verificando l'assenza di cortocircuiti.
<Realizzare l'impianto in conformità con le normi vigenti in materia di impianti elettrici.
Se il diffusore è installato all'aperto, quindi con protezione IP55, i collegamenti elettrici vanno realizzati all'interno di scatole di protezione a tenuta stagna.
Utilizzare dei cavi con conduttori aventi una sezione adeguata in considerazione della loro lunghezza e potenza de diffusori.
Per evitare fenomeni quali ronzii o disturbi che potrebbero causare malfunzionamento dell'impianto non canalizzare assieme i conduttori dell'energia elettrica e i cavi per i diffusori.

Il diffusore è configurato in modalità full-range (fig 1). Per la configurazione in modalità bi-amp eseguire i collegamenti illustrati in fig. 2.

Assicurarsi che la guarnizione sia posizionata come in figura

LAYOUT

FBT

SHADOW

142L

ATTENZIONE: il simbolo del cassonetto barrato, ove riportato sull'apparecchiatura o sulla confezione, indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. Al termine dell'utilizzo, l'utente dovrà farsi carico di conferire il prodotto ad un idoneo centro di raccolta differenziata oppure di riconsegnarlo al rivenditore all'atto dell'acquisto di un nuovo prodotto. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile, contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste ai sensi di legge.

Le informazioni contenute in questo manuale sono state scrupolosamente controllate; tuttavia la FBT non si assume nessuna responsabilità per eventuali inesattezze. La FBT Elettronica SpA si riserva il diritto di modificare le caratteristiche tecniche ed estetiche dei prodotti in qualsiasi momento e senza preavviso.

La FBT elettronica SpA non può essere ritenuta responsabile per danni o incidenti a cose o persone causati o connessi all'utilizzazione o malfunzionamento dell'apparecchio.
