MANUALE UTENTE RÅGLANDA 305.680.34 IKEA

Informazioni sulla sicurezza 49

Descrizione prodotto 52

Pannello dei comandi 52

Primoutilizzo52

Caricamento dei cestelli 54

Utilizzo quotidiano 55

Funzioni

Tabella dei programmi 57

56

Pulizia e manutenzione 58

Cosa fare se... 59

Servizio Assistenza Tecnica 61

Dati tecnici 61

Consiglio per la salvaguardia dell'ambiente 61

Installazione

GARANZIA IKEA 63

62

Informazioni sulla sicurezza

Prima di utilizzare l'apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consulazioni successive. Questo manuale e l'apparecchio sono corredati da importanti avventenze di sicurezza, da leggere e rispettore sempre. Il fabbricante declina qualiasi responsabilità che derivi alla mancata osservanza delle presenti istruzioni di sicurezza, da usi improperi dell'apparecchio o da errate impostazioni dei comandi.

Tenere l'apparecchio fuori alla portata dei bambini di età inferiore a 3 anni. Tenere i bambini di età inferioreagli 8 anni a debita distanza dall'apparecchio, a meno che non siano costamente sorvegliati. L'uso di quello apparecchio da parte di bambini di età superioreagli 8 anni, di persone con ridotte capacità fisiche, sensoriali o mentali o di persone sprovviste di esperienza e conoscenze adeguate è consentito solo con un'adeguata sorveglianza, o se tali persone siano state astruite sull'utilizzo sicuro dell'apparecchio e siano consapevoli dei rischi.

Vietare ai bambini di giocare con l'apparecchio.

La pulizia e la manutenzione ordinaria non devono essere effettuate da bambini sulla supervisione di un adulto.

USO CONSENTITO

ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un dispositivo di commutazione esterno, ad esempio un temporizzatore, oattraverso un sistema di lavoro a distanza separato.

L'apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali: aree di cucina per il personale di negozi, uffici e altri contesti lavorativi; agriturismi; camere di hotel, motel, bed & breakfast e altri ambienti residenziali.

!Qesto appearecchio non è destinato ad applicazioni professionali. Non utilizzato l'apparecchio all'aperto.

Il numero massimo di coperti è indicato nella sched del prodotto.

La porta non deve essere lasciata aperta, perché in questa posizione può create un pericolo di inciampo. La porta aperta può sostenere solo il carico del cestello estratto, stoviglie comprese. Non utilizzare la porta come base di appoggio e non sedersi né salire sulla stessa.

AVVERTENZA: I detersivi per lavastoviglie sono fortemente alcalini. In caso di ingestione possono essere estremamente pericolosi. Evitare il contatto con la pelle e gli occhi e tenere i bambini lontani alla lavastoviglie quando la porta è aperta. Al termine del ciclo di lavaggio, controlling are che la vaschetta del detersivo sia vuota.

AVVERTENZA: Coltelli e altri utensili appuntiti devono essere caricati nel cestello con la punta verso il basso, o devono essere dispositi in posizione orizzontale per evitare il rischio di tagli.

Non conservare sostanje explosive oppure infiammabili (ad es. taniche di benzina o bombolette spray) all'interno o in prossimità dell'apparecchio per evitare pericoli d'incendio.

L'apparecchio deve essere usato solo per il lavaggio di stoviglie in ambienti domestici secondo le istruzioni del presente manuale. L'acqua nell'apparecchio non è potabile. Usare solo detersivi e additivi indicatei per lavastoviglia automatiche. Quando si aggiunge l'addolcitore (sale), eseguire subito un ciclo di lavaggio ad apparecchio vuoto per evitare rischi di corrosione alle parti interne.

Conservare il detersivo, il brillante e il sale rigenerante fuori alla portata dei bambini. Prima di esquire gli

interventi di assistenza e manutenzione, chiudere il rubinetto dell'acqua e staccare l'apparecchio alla rete elettrica. In caso di malfunzionamento, l'apparecchio deve essere scollegato alla rete elettrica e alla rete idraulica.

INSTALLAZIONE

Per evitare il rischio di lesioni personali, le operazioni di movimentazione e installazione dell'apparecchio devono essere eseguite da almeno due persona. Per evitare rischi di taglio, utilizzato quanti protettivi per le operazioni di disimballaggio e installazione.

ALe operazioni di installatione, compresi gli eventuali allacci alla rete idrica, i collegamenti elettrici e gli interventi di riparazione devono essere eseguita da personale qualificato. Non riparare né sostuire alcuna parte dell'apparecchio a meno che ciò non sia espensamente indicato nel manuale d'uso. Tenere i bambini a distance dal luogo di installatione. Dopo aver disimballato l'apparecchio, assicurarsi che non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza Tecnica. A installatione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare potenziali rischi di soffocamento.

Per evitare rischi di scosse elettriche, prima di procedere all'installazione scollegare l'apparecchio alla rete elettrica. Durante l'installazione, accertarsi che l'apparecchio non possa danneggiare il cavo di alimentazione e causareosi rischi di scosse elettriche. Attivare l'apparecchio solo dopo avere completato la procedura di installazione.

Per collegare la lavastoviglie alla rete dell'acqua, usare solo tubi nuovi. I tubi vecchi non devono essere riutilizzati. Tutti i tubi devono essere collegati saldamente per evitare che si scolleghino durante il funzionamento.

E necessario adempiere alle normative dell'ente erogatore dell'acqua potabile locale.

Pressione di alimentazione dell'acqua: 0,05 -1,0 MPa.

L'apparecchio deve essere installato contro una parete o all'interno di un mobile per

limitare l'accesso al suo lato posteriore. Per le lavastoviglie dotate di aperture di ventilazione nella base, si raccomanda di non ostruire le aperture con un tappeto. Se la lavastoviglieiene installata come modulo terminale lasciando accessibile il pannello laterale, la zona delle cerniere deve essere rivestita per evitare il rischio di lesioni.

La temperatura dell'acqua di carico dipende dal modello di lavastoviglie. Se il tubo di carico installato presenta la marcatura "25°C max", la temperatura dell'acqua massima consentita è di 25°C. Per tutti gli altri modelli, la temperatura dell'acqua massima consentita è di 60°C. Non tagliare i tubi e in presenza di un appearecchio dotato del sistema di arresto dell'acqua non immergere in acqua la scatola di plastica del tubo di allacciamento. Se i flessibili non sono sufficientemente lunghi, rivolgersi a un rivenditore specializzato locale. Assicurarsi che i tubi di alimentazione e scarico acqua non presentino pieghe o strozzature. Prima di mettere in funzione l'apparecchio la prima volta, verificare la tenuta dei tubi di mandata e di scarico. Controllare che i quattro piedini siano bene in appoggio e stabili sul pavimento, se necessario regolarli, e controllare che la lavastoviglie sia perfettamente in piano usando una livella a bolla d'aria.

Per evitare il rischio di lesioni personali, utilizzare l'apparecchio soltanto quando i ripari indicate nella figura 19 delle istruzioni di montaggio risultano correttamente montati.

AVVERTENZE ELETTRICHE

La targhetto matricola si trova sulla porta della lavastoviglie (visible a porta aperta).

Deve essere possibile scollegare l'apparecchio alla rete elettrica disinserendo la spina, se questa è accessibile, otramite un interrottore multipolare installato a monte della presa nel rispetto dei regolamenti elettrici vigenti; inoltre, l'apparecchio deve essereizzato a terra in conformità alle norme di sicurezza elettrica nazionali.

Non utilizzato cavi di prolunga, PRESEMILE o adattatori. Una volta terminata l'installazione, i componenti elettrici non dovranno più essere accessibili. Non utilizzato l'apparecchio quando si è bagnati

oppure a piedi nudi.

Non accendere l'apparecchio se il cavo di alimentazione o la spina sono danneggiati, se si osservano anomalie di funzionamento o se l'apparecchio è caduto o è stato danneggiato.

Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno identico dal produttore, da un centro di assistenza autorizzato o da un tecnico qualificato per evitare situazioni di pericolò.

Se la spina fornita in dotazione non è adatta alla propria presa, contattare un tecnico qualificato.

Non tirare il cavo di alimentazione. Non immergere il cavo di alimentazione o la spina nell'acqua.

Tenere il cavo di alimentazione lontano delle superfici calde.

PULIZIA E MANUTENZIONE

AVVERTENZA: Per evitare rischi di folgorazione, prima di qualiasi intervenzione di manutenzione accertarsi che l'apparecchio sia spento e scollegato dall'alimentazione elettrica. Per evitare il rischio di lesioni personali, utilizzato quanti protettivi (rischio di lacerazione) e scarpe di sicurezza (rischio di contusione); assicurarsi che qualiasi movimentazione sua eseguita da due persona (ridurre il carico); mai utilizzato pulitrici a getto di vapore (rischio di scosse elettriche). Le riparazioni non professionali e non autorizzate dal produttore potrebbero comportare un rischio per la salute e la sicurezza, per il quale il produttore non cui possere ritenuto responsabile. Qualiasi difetto o danno causato da riparazioni o interventi di manutenzione non professionali non sare coperto alla garanzia, i cui termini sono descritti nel documento consesignato con l'unità.

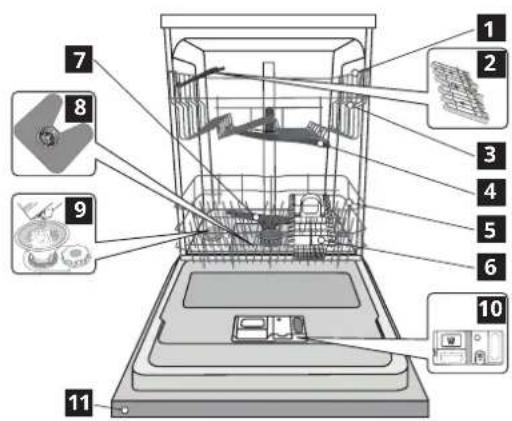

Descrizione prodotto

1 Cestello superiore
2 Sponde ribaltabili
3 Regolatore altezza cestllo superiore
4 Aspersore superiore
5 Cestello inferiore
6 Cestello portasate
7 Aspersore inferiore
8 Gruppo filtro
9 Distributore del sale
10 Distributori per detersivo e brillantante
11 Pannello comandi

Pannello dei comandi

1 Tasto Accensione-Spegnimento/Ripristino e relativa spia
2 Tasto di selezione programmi
3 Spia di riempimento sale
4 Spia di riempimento brillante
5 Programma e indicatori di durata del ritardo
6 Spia pastiglie
7 Display

8 Spia Lavaggio flessibile
9 Tasto Lavaggio flessible
10 Tasto Awio ritardato
11 Tasto breve durata con relativa spi
12 Tasto Extra Dry e relativiva spia
13 Tasto AVVIO/Pausa con spia / Pastiglie

Primoutilizzo

Suggerimento per il primo utilizzato

Prima dell'installazione e del primo utilizzato dell'apparecchio, leggere attendamente le "ISTRUZIONI DI SICUREZZA" e le "ISTRUZIONI DI MONTAGGIO" disponibili nella busta di documentazione del prodotto. Ricordarsi di rimuovere tutte le parti di protezione per il trasporto alla lavastoviglie.

Riempimento del serbatoio del sale

L'uso di sale previene la formazione di CALCARE sulla superficie dei piatti e sui componenti della macchina.

• É indispensable che IL SERBATOIO DEL SALE NON SIA MAI VUOTO.
• Essenziale quindi che il livello di durezza dell'acqua sia stato impostato.

Il serbatoio del sale è situato nella parte inferiore della lavastoviglie (vedere DESCRIZIONE DEI PRODOTTO) e devese riformito agli volta che l'indicatore di RIEMPIMENTO SALE sul pannello comandi si accende.

1. Togliere il cestello inferiore e svitare il tappo del serbatoio (ruotare in senso antiorario).
2. Sistemare opportunamente I'imbuto (vedere figura) e riempire il serbatoio del sale fino all'orlo (circa 1 kg); Non è inauseto che I'acqua trabocchi leggermente.
3. Solo la prima volta: riempire d'acqua il serbatoio del sale.
4. Togliere I'imbuto ed eliminare dall'area circostante I'apertura.

Accertarsi che il tappo sia adeguatamente serrato per evitare l'ingresso di detersivo all'interno della vaschetta durante il programma di lavaggio (cchio potrebbe causare il danneggiamento del dispositivo addolcente alla possibilità di riparazione).

Non appena completeness, avviare uno dei programmi nella carico. Il programma "Prelavaggio" di per se NON è sufficiente.

Le fuoriuscite di soluzione salina o di grani di sale possono causare corrosione e danneggiare irreparabilmente i componenti in acciaio inox.

Eventuali danni risultanti non saranno coperti da garanzia.

Utilizzare sostanto sale di tipo specifico per lavastoviglie. La mancanza di sale nel serbatoio potrebbe danneggiare l'addolcitore d'accua e la resistenza per effetto dell'accumulo di calcare. L'uso del sale è consigliato con qualsiasi tipo di detersivo per lavastoviglie.

Ogni volta che occorre aggiungere sale, la procedura deve essere necessariamente eseguita prima dell'inizio del ciclo di lavaggio per evitare rischi di corrosione.

Impostazione della direzza dell'acqua

Per consentire che il dispositivo addoliente dell'accua agisca al meglio, è esseniziale che l'impostazione del livello di durezza dell'accua tengata conto della sua durezza effettiva nell'utenza domestica. è possibile ottenere il valore di durezza dell'accua nell'utenza domestica rivolgendosi al proprio fornitore. Il valore predefinito per la durezza dell'accua viene impostato in fabbrica.

• Azionare l'apparecchio premendo il tasto ACCENSIONE/ SPEGNIMENTO.
• Disattivare l'apparecchio premendo il tasto ACCENSIONE/ SPEGNIMENTO.
• Premere il tasto per 5 secondi finché non si sente un segnale acustico.
• Azionare l'apparecchio premendo rapidamente il tasto ACCENSIONE/SPEGNIMENTO.
• Il numero corrispondente al livello di selezione corrente e l'indicatore di livello del sale lampeggiano entrambi.
• Premere il tasto per selezionare il livello di durezza dell'acqua desiderato (vedere la TABELLA DI DUREZZA DELL'ACQUA).
• Disattivare l'apparecchio premendo il tasto ACCENSIONE/ SPEGNIMENTO. La procedura di impostazione è stata completata!

Tabella di durezza dell'accua
Livello °dH	Gradi tedeschi	°fH Gradi francesi	°Clark Gradi inglesi
1 Dolce 0 - 6 0	- 10 0 - 7
2 Intermedia 7	- 11 11 - 20 8 - 14
3 Media 12 - 16	21 - 29 15 - 20
4 Dura 17 - 34	30 - 60	21 - 42
5 Molto dura	35 - 50	61 - 90	43 - 62

Sistema di addolcimento dell'acqua

L'addolcitore riduce automaticamente la durezza dell'accua, impedendo la formazione di calcare sulla serpentina e contribuendo a migliorare l'efficienza di lavaggio. Questo sistema si rigenera con il sale, che deve essere perciò rabboccato quando il serbatoio del sale è vuoto. La frequenza della rigenerazione dipende dall'impostazione del livello di durezza dell'accua - la rigenerazione avviene una volta ogni 6 clicl Eco con la durezza dell'accua impostata al livello 3. Il processo di rigenerazione inizia durante il risciacquo finale e termina nella fase di asciugatura, prima del termine del ciclo.

• Ogni rigenerazione comporta: un consumo di 3,5 litri d'acqu
• un prolongamento di 5 minuti della normale durata del ciclo;
• un consumo di energia minore di 0,005 kWh.

Riempimento del distributore di brillantante

L'utilizzo di brillantante facilitata il processo di ASCIUGATURA delle stoviglie. Il distributore di brillantante A devese essere riempito agli volta che la spia di RIEMPIMENTO DEL BRILLANTANTE si accende sul pannello comandi.

B

1. Aprille il distributore B premendo e sollevando la linguetta sul coperchio.
2. Versare delicatamente il brillante fine al segno che indica il livello di riferimento massimo (110 ml), ma evitandone la fuoriuscita. Nel caso in cui ciò si verificchi, asciugare immediatamente il liquido fuoriuscito mediante un panno asciutto.
3. Abbassare il coperchio fino ad avvertire lo scatto che ne segnala la chiusura.

Non versare MAI il brillantante direttamente all'interno della vaschetta.

Regolazione del dosaggio di brillantante

Se non si è completamente soddisfatti del processo di asciugatura, è possible regolare la quantità di brillantante da utilizzare.

• Azionare la lavastoviglie agenda sul tasto ACCENSIONE/ SPEGNIMENTO.
• Disattivare la lavastoviglie utilizzando lo stesso tasto ACCENSIONE/SPEGNIMENTO.
• Premere tre volte il tasto avverte il segnale corrispondente.
• Azionare la lavastoviglie mediante il tasto ACCENSIONE/ SPEGNIMENTO.
• Il numero corrispondente alla selezione currente e la spia del brillantante lampeggiano entrambi.
• Premere il tasto per impostare il livello correspondente alla dose di brillantante richiesta.
• Disattivare la lavastoviglie utilizzando lo stesso tasto ACCENSIONE/SPEGNIMENTO.

La procedura di impostazione è stata completata!

Nel caso in cui il livello di brillantante sia impostato su ZERO (programma ECOLOGICO), il brillantante non viene erogato. In caso di esaurimento del brillantante la spia BRILLANTANTE INSUFFICIENTE non è illuminata. A seconda del modello di lavastoviglia è possibile impostare al massimo 5 livelli di dosaggio. Le impostazioni di fabbrica dipendono dal modello; seguire le istruzioni precedenti in base alle caratteristiche del proprio appearechio.

• In presenza di strisce con sfumature blu sulla superficie dei piatti, impostare un livello di dosaggio basso (1-2).
• In presenza di gocce d'acqua o di calcare sulla superficie dei piatti impostare invece dosaggi alto (3-4).

Riempimento del distributore di detersivo

L'uso di un detersivo non specifico per lavastoviglie potrebbe causare malfunzionamenti o danni all'apparecchio.

Per ottenere i migliori risultati nel lavaggio come nell'asclugatura del piatti, è necessario l'utilizzo combinato di detersivo, brillantante e sale.

Si raccomanda l'utilizzo di detersivi privi di fosfati o di cloro, poché tali sostanze sono dannose per l'ambiente.

Un buon lavaggio dipendeanche da corretta dose di detersivo dautilizzare.

Una dose eccessiva non comporta un lavaggio più efficace ma aumenta il livello di inquinamento presente nella'ambiente.

É possibile regolare la dosa corretta in base alla qualità di sporcizia da eliminare. Per stoviglie mediamente sporche, utilizzare una dose di circa 35g (detersivo in polvere) o 35ml (detersivo liquido) e aggiungere un cucchiaino di detersivo direttamente nella vaschetta. Se si utilizzato le pastiglie, una di esse corresponde alla dose sufficiente.

Se le stoviglie sono soltanto leggermente sporche oppure sono state risciacquate prima di essere poste nella lavastoviglie, ridurre in proportione la dose di detersivo da utilizzato (dose minima: 25g / ml ), es. tralasciare l'aggiunta di detersivo in polvere/liquido diretamente nella vaschetta.

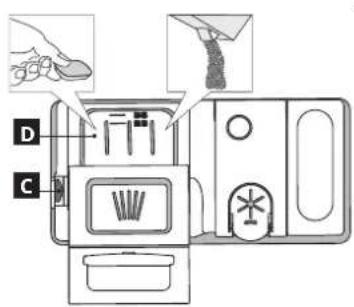

Per aprire il distributore di detersivo premere il tasto C. Versare il detersivo solo nella vaschetta Dasciutta. Mettere la dose di detersivo per il prelimavaggio direttamente all'interno del distributore.

1. Per il dosaggio corretto del detersivofare riferimento ai dati sopra riportati. Il distributore contiene indicatori di livello per facilitare il dosaggio del detersivo. 2. Eliminare eventuali residui di detersivo dai bordi della vaschetta e chiudere il coperchio fino ad avvertire lo scatto caratteristico.

2. Chiudere il coperchio della vaschetta sollevandolo sono a portare il dispositivo di chiusura in sede.

Il distributore del detersivo si après automaticamente quando previsto dal programma in uso. Se si utilizzato detersivi del tipo "All in one", si consiglia di serviri del tasting PASTIGlia per impostare il programma in modo da ottener sempre i migliorori risultati nel lavaggio e nell'asciugatura.

Caricamento dei cestelli

CONSIGLI

Prima di caricare i cestelli, eliminare tutti i residui di cibo dalle stoviglie e vuotare i bicchieri. Non occorre il risciacquo sulla acqua corrente prima del caricamento.

Sistemare le stoviglie in modo che rimangano in sede e non si possano ribaltare; e sistemare le vaschette con le aperture rivolte verso il basso e le parti concave/complesse disposte obliquamente, per consentire all'acqua di lavaggio di raggiungere agli superficie e scorrervi liberamente.

Avvertenza: coperchi, maniglie, vasso i padelle non devono ostacolare la rotazione degli aspersori.

Riporre tutti gli oggetti di piccole dimensioni nel cestello portaposate. Quando molto sporche, riporre piatti e pentole nel cestello inferiore poiché nel relativo settore gli aspersori svolgono un'azione più intensa e consentono migliorari prestazioni nel lavaggio.

Una volta completata la procedura di carico, accertarsi che gli aspersori possano ruotare liberamente.

Cestello superiore

Riporvi i piatti poco resistenti e le stoviglie delicate: vetri, tazze, piattini, insalatiere dal bordi bassl.

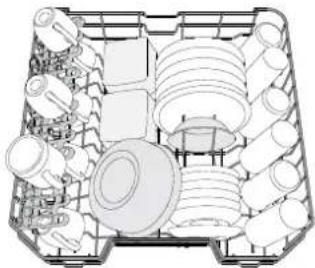

(esempio di carico del cestello superiore)

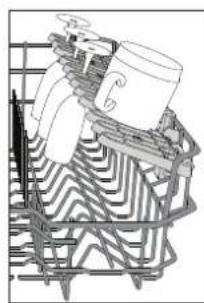

Sponde ribaltabili con posizione regolabile

Per ottimizzare la disposizione delle stoviglie all'interno del cestello, le sponde laterali ribaltabili sono essere ribaltate o aperte.

Si possono disporre i bicchieri da vino nelle sponde ribaltabili in modo assolutamente sicuro, inserendone lo stelo negli appositi spazi.

In base al modello:

per estendere le sponde occorre farle scorrere verso l'alto e ruotarle oppure sganciarle dai fermi e abbassarle.
per ripiegare le sponde occorre ruotarle e farle scorrere verso il basso oppure sollevarle e agganciarle ai fermi.

Regolazione in altezza del cestello superiore

É possibile regolare del cestello superiore nel senso dell'altezza: la posizione rialzata consente di sfruttare al massimo il cestello inferiore per riporvi le stoviglia di dimensioni ingombranti, nella posizione ribassata consente di utilizzato le sponde ribaltabili creando lo spazio

che esse richiedono e di evitare urti con gli oggetti caricati nel cestello inferiore.

Il cestello superiore è munito di un regolatore in altezza

(vedere figura); perché premere sulle leve, sollevare il cestello afferrandolo per i lati sono quando non è stabile nella posizione rialzata.

Per ripristinare la posizione ribassata, agire sulle leve A poste ai lati del cestello e abbassare il cestello.

Si raccomanda di non regolare l'altezza dei cestelli dopo averli caricati.

Non rialzare o ribassare MAI il cestello agendo su un lato sostanto.

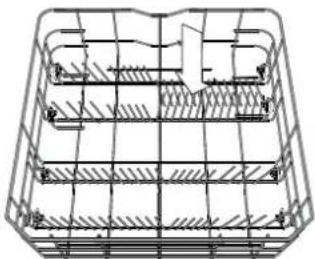

Cestello inferiore

Per pentole, coperchi, piatti, insalatiere, stoviglie, ecc. In teoria conviene disporre piatti e coperchi di granidi dimensioni ai lati, per evitare interferenze con l'elemento aspersore.

Il cestello inferiore è munito di sponde ribaltabili da utilizzare in posizione verticale per la migliorie sistematicione dei piatti oppure in posizione orizzontale (abbassata) per consentire il facile carico di scodelle e recipienti per alimenti.

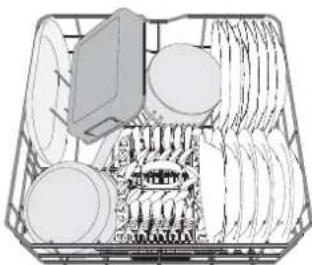

(esempio di carico nel cestello inferiore)

Cestello portaposate

Il cestello è munito di griglie nella parte superiore per ottimizzare la disposizione delle posate. Il cestello portasato deve essere sistematico soltanto nella parte anteriore del cestello Inferiore.

I coltelli e le altre posate con bordi taglienti devono essere riposte nel cestello portaposate con le punte rivolte verso il basso o orizzontalmente nelle sponde ribaltabili del cestello superiore.

Danneggiamento di bicchieri e stoviglie

• Utilizzare soltanto bicchieri e porcellane garantite dal produttore per il lavaggio in lavastoviglie.
• Utilizzato un detersivo delicato e adatto al tipo di stoviglia in questione
• Togliere i bicchieri e gli altri elementi alla lavastoviglie non appena sua terminato il ciclo di lavaggio.

Stoviglie di tipo non adatto

• Stoviglie e posate in legno.
• Bicchieri decorati, stoviglie artigianali e piatti antichi. Le decorazioni non sono sufficientemente resistenti.
• Componenti in materiali sintetici che non resistono alle temperaturerelevate.
• Stoviglie in rame e stagno.
• Stoviglia sporche di genere, cera, grasso lubrificante o inchio-stro.

Durante la fase di lavaggio i colori delle decorazioni di bicchieri e pezzi in alluminio/argento possono sbladre. Alcuni tipi di bicchieri (es. i bicchieri in cristallo) sono divenire opachianche sostanto dato un certo numero di lavaggi.

Igienizzante

Per evitare la formazione di cattivi odori e sedimenti all'interno della lavastoviglie, si raccomanda di avviare un programma ad alta temperatura almeno una volta al mese. Per eseguire la pulizia dell'apparecchio utilizzato un cucchiaino di detersivo e avviare il ciclo in assenza di carico.

CONSIGLI PER IL RISPARMIO ENERGETICO

• Se la lavastoviglie viene usata seconde le istruzioni del produttore, il lavaggio delle stoviglie a macchina compra normalmente un minore consumo di energia e acqua rispetto al lavaggio a mano.
• Per ottimizzare l'efficienza della lavastoviglie si raccomanda di avviare il ciclo di lavaggio con l'apparecchio a piano carico. Caricando la lavastoviglie fino alla capacité indicata dal produttore si contribulra a ridurre I consumi d'accua e di energia. Per informazioni sul caricamento corretto delle stoviglie, leggere la sezione sul caricamento dei cestelli. In caso di carico parziale, si raccomanda di usare le apposite opzioni di lavaggio se disponibili (LAVAGGIO FLESSIBILE), caricando solo i cestelli selezionati. Un caricamento non corretto o excessivo della lavastoviglie può augmentare il consumo di risorse (acqua, energia e tempo,或者其他 a generate una maggiore rumorosità) e ridurre le prestazioni di lavaggio e asciugatura.
• Il pre-risciacquo delle stoviglie comporta un maggiore consumo di acqua ed energia e non è consigliato.

Utilizzo quotidiano

1. VERIFICA DEL COLLEGAMENTO ALLA RETE IDRICA

Verificare che la lavastoviglie sia collegata alla rete idrica e che il rubinetto dell'acqua sia aperto.

Aprière la porta e premere il tasto ACCENSIONE/SPEGNIMENTO.

Selezionare il programma più adatto in base al tipo di stoviglie e al grado di sporco (vedere la DESCrizIONE DEI PROGRAMMI) premendo il tasto Selectzionare le opzioni richieste (vedere FUNZIONI).

6.AVVIO

Aviare il ciclo di lavaggio premendo il pulsante START/Pause (AVVIO/Pausa) (il led è acceso) e chiudendo la porta entro 4 secondi. Quando il programma si avvia, verrà emesso un singolo segnale acustico. Se la porta noniene chiusa entro 4 secondi viene emesso un suono di allarme. In quello caso, aprire la porta, premere il tasto AVVIO/Pausa e richiudere la porta entro 4 secondi.

7. FINE DEL CICLO DI LAVAGGIO

Per segnalare la fine del ciclo di lavaggio vengono emessi alcuni segnali acustici e sul display lampeggia il numero del ciclo di lavaggio. Apriere la porta e spegnere l'apparecchio premendo il pulsante ON/OFF (Accensione/Specnimento). Per evitare bruciature, prima di togliere le stoviglie attendere pochi minuti. Scaricare i cestelli, iniziando da quello inferiore.

La macchina si disattiva automaticamente nel corso di determinati periodi di inattività prolongata, al fine di ridurre al minimo il consumo di elettricità. Se le stoviglie sono soltanto leggermente sporche oppure sono state risciacquate prima di essere poste nella lavastoviglie, ridurre in proportione la dose di detersivo da utilizzare.

Modifica di un programma in corso

Nel caso in cui si stato selezionato il programma sbagliato, è possibile apportarvi le modifiche necessarie a condizione cheesso sa appena iniziato: après lo sportello e premere a lungo iltasto ACCENSION/EPEGNIMENTO; l'apparechio si spegnerà.
Azionare nuovamente la macchina agenda sul tasto ACCENSION/E PEGNIMENTO e selezionare il nuovo ciclo di lavaggio con qualsiasi opzione richiesta; avviare il ciclo chiudendo lo sportello e premendo il tasto AVIO/Pausa entro 4 secondi.
In caso di tempi superlori a 4 secondi, l'apparechio si mette automaticamente in pausa e occorre riavviare l'apparechio ripetendo l'ultima operazione.

Aggiunta di altre stoviglia

Senza spegnere la macchina, après la porta (Il led AVVIO/Pausa inizia a lampeggiare) (fare attenzione al vapore CALDO!) e sistmare le posate all'Interno della lavastoviglia. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui era stato interrotto.

Interruzioni involontarie del ciclo

In caso di apertura della porta durante il ciclo di lavaggio, o in caso di interruzione di corrente, il ciclo entra in puna. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui erato stato interrotto.

Funzioni

Le FUNZIONI possono essere selezionate direttamente premendo il tasto corrispondente (vedere PANNELLO COMANDI). Se una funzione non è compatible con il programma selezionato (vedere TABELLA PROGRAMMI), il LED corrispondente lampeggia rapidamente 3 volte e viene emesso un segnale acustico. La funzione non sare abilitata.

LAVAGGIO FLESSIBLE

Nel caso in cui i platti da lavare siano pochi, per limitare il consumo di acqua, elettricità e detersivo si può utilizzare il programma Mezzo carico.

Selezionare il programma richiesto e quindi premere il tasto LAVAGGIO FLESSIBILE: sul display compare il symbolo del cestello prescelto. Come sua impostazione predefinita, I'apparecchio esegue il lavaggio in tutti i cestelli.

Per il lavaggio esclusivamente di un cestello in particolare, premere ripetutamente il tasto in questione:

indicato nel display (cestello inferiore soltanto)

indicato nel display (cestello superiore sostanto)

indicato nel display (I'opzione è impostata su Spegnimento e I'apparecchio esgue il lavaggio per tutti I cestelli).

AVVIO RITARDATO

É possible ritrardare l'avvio del programma per un tempo compreso tra 1 e 12 ore.

1. Premere il tasto AVVIO RITARDATO: sul display appare il symbolo "h" correspondente; a agli pressione del tasto aumento l'intervalto di tempo (1 h, 2 h, ecc. sono a un massimo di 12 h) tra il momento in cui i selezione il programma e l'avvio del ciclo di lavaggio selezionato.
2. SeLECTIONAREI PROGRAMMA di lavaggio, premere il tasto AVVIO/PAUSA e chiudere la porta entro 4 secondi: Il timer inizia il conto alla rovescia.
3. Una volta trascorso il tempo impostato, l'indicatore "h" si spegne e inizia il ciclo di lavaggio.

Per regolare il tempo di avvio ritardato e selezionare un intervallo di tempo inferiore a quello impostato, premere il tasto AVVIO RITARDATO. Per annullare l'impostazione, premere ripetutamente il tasto fino allo spegnimento dell'indicatore "h".

Una volta avviato il ciclo di lavaggio, non è più possibile impostare la funzione di avvio ritardato.

BREVE DURATA

Questa opzione consente di ridurre la durata dei principali programmi ma di Maintainere la stessa qualità nelle prestazioni.

Selezionare un programma, premere il tasto di breve durata SHORT TIME: la corrispondente spia si illumina.

Per deselezionare I'opzione in questione preme nuovamente lo stesso tasto.

EXTRA DRY

Una temperatura più elevata durante il risciacquo finale comme fase di asciugatura prolongata che consente una migliorare asciugatura.

Dopo aver selezionato il programma richiesto, premere il tasto EXTRA DRY: la corrispondente spia si illumina.

Per deselezionare I'opzione in questione premere nuovamente lo stesso tasto.

L'opzione EXTRA DRY comporta una maggior durata del ciclo di lavaggio.

Pastiglia

Premere il tasto AVVIO/PAUSA per 3 secondi (la spia corrispondente si accenderà) se si utilizza un detersivo combinato in pastiglie (brillantante, sale e detersivo in un'unica dose).

Se siutilizza un detersivo in polvere o in forma liquida,questa funzione deveseissere disattivata.

La luce di un LED prolettata sul pavimento segnala che la lavastoviglie è in funzione. É possibile selezionare una delle seguenti modalità di funzionamento: a) Funzione disattivata.

b) All'avvio del ciclo di lavaggio la spia si accende per pochi secondi, rimane spenta per tutte la durata del ciclo e lampeggia alla sua conclusione.

c) La spia rimane accesa durante il ciclo di lavaggio e lampeggia alla sua conclusione (modalità predefinita). A seconda che sia stata impostata la modalità b) oppure c), In caso di impostazione del programma di avvio ridartato la spia si illumina rispettovamente per pochi secondi e per l'intera durata del conto alla rovescia. La spia si spegne a agli aperture della porta. Per selezionare la modalità richiesta: accendere l'apparecchio etenere premuto il tasto finché una delle tre lettere compare sul display, premere ripetutamente il tasto fino a selezione la lettera (o la modalità) desiderata, quando tenere premuto il tasto per confirmare la selezione.

Nota: Se ilsystema NaturalDry è attivo e après la porta, la spia di funzionamento non lampeggerà alla fine del ciclo.

NATURALDRY

Ilsystema NaturalDry è una funzione di asciugatura a convenzione che après automaticamente la porta durante/dopo la fase di asciugatura per garantire stoviglie perfettamente asciutte dopo anni lavaggio. La porta viene aperta quando la temperature è tale da non poter dannegliare i mobili della cucina. Come ulteriore protezione dal vapore, la lavastoviglia viene fornita con una speciale lamina di protezione aggiuntiva. Per istruzioni sul montaggio della lamina protettiva, vedere le (ISTRUZIONI DI MONTAGGIO).

La funzione NaturalDry può essere disabilitata come segue:

1. Accedere al menu Indicatore di funzionamento come nell'ultimo passaggio, tenere premuto no alla comparsa del menu.
2. Premere nuovamente per 6 secondi per accedere al menu NaturalDry.
3. Accedendo al menu di controllo NaturalDry è possibile camiare lo stato della funzione premendo il tasto E - funzioneabilitata d - funzione disabilitata

Per confermare la modifica e uscire dal menu di controlo, premere a lungo il tasto [3 sec].

	APERTURA PORTA
Eco 50° 165 min
Auto 50-60° 80-175 min*
Intensivo 65° 165 min
Lavaggio velocie 30' 50° fine cloclo
Lavaggio e asciugatura veloci 50°	80 min
Cristalli 45°	95 min
Silenzioso 50°	205 min
Igienizzante 65°	N/D
Prelavaggio	N/D
Auto-pulizia 65°	N/D

* a seconda delle impostazioni

Tabella dei programmi

Programma		Fase di asciugatura	Natural Dry	Funzioni disponibili (*)	Durata del programma (h:min)**	Consumo d'acqua (litri/ciclo)	Consumo di energia (kWh/ciclo)
1 Eco 50°	ECO	✓	✓	∅h ∅	3:10	9,5	0,85
2 Auto	AUTO 50-60°	✓	✓	2/1 ∅ ∅ ∅ ∅	1:25 - 3:00	7,0 - 14,0	0,90 - 1,40
3 Intensivo	65°	✓	✓	2/1 ∅ ∅ ∅ ∅	2:50	14,0 1,50
4 Lavaggio veloce 30'	30' 50°	-	✓	2/1 ∅ ∅ ∅	0:30	9,0	0,50
5 Lavaggio e asciugatura veloci	50°	✓	✓	2/1 ∅ ∅ ∅ ∅	1:25	11,5	1,10
6 Cristalli	45°	✓	✓	2/1 ∅ ∅ ∅ ∅	1:40	11,5	1,20
7 Silenzioso	50°	✓	✓	2/1 ∅ ∅ ∅ ∅	3:30	15,0	1,15
8 Igienizzante	65°	✓	-	∅h	1:40	10,0 1,30
9 Prelavaggio	-	-	-	2/1 ∅	0:12	4,5 0,01
10 Auto-pulizia	65°	-	-	∅h	0:50	8,0	0,85

La misurazione dei dati per il programma ECO avviene in condizioni di lavoratorioo secondo quanto prescritto alla norma europea EN 60436:2020.
Note per i laboratori di prova: per informazioni comparative sulle condizioni delle prove EN, inviare una email al seguente indirizzo: [e-mail]
Questi programmi non richiedono un pre-trattamento delle stoviglia.
*) Non è possibile selezionare tutte le opzioni contemporaneamente
**) Ad eccezione del programma Eco, i valori riportati per gli altri programmi sono puramente indicativi. La durata effettiva può dipendere da molti fattori, quali la temperatura e la pressione dell'acqua di alimentazione, la temperatura ambiente, la dose di detersivo utilizzata, la quantità e il tipo di carico e il suo bilanciamento, la selezione di determinate opzioni e la taratura dei sensori.
1. ECO - Il programma Eco è indicato per le stoviglie mediamente sporche; è il programma più efficente in termini di consumo combinato di acqua ed energia e viene usato per valutare la conformità dell'apparechio alla legislazione UE in materia di progettazione ecocompatibile.
2. AUTO - Per piatti con sporco normale e residui secchi di cibo. Rileva il livello di sporco delle stoviglie e selezione il programma adequato. Durante il rilevamento del livello di sporco, sul display compare un'animazione e la durata del ciclo viene agglomerata.
3. INTENSIVO - Programma indicato per stoviglie molto sporche, consigliato specialmente per pentole e tegami. Da non usare per stoviglie delicate.
4. LAVAGGIO VLEOC 30' - Programma indicato per un mezzo carico di stoviglie molto sporche e prive di residui secchi. Non include la fase di asciugatura.
5. LAVAGGIO E ASCIUGATURA VELOCI - Stoviglie sporche in modo normale. Ciclo quotidiano; permette di ottenere risultati di lavaggio e asciugatura ottimali in un tempo inferiore.
6. CRISTALLI - Programma per oggetti delicati che sono sensibili alle alte temperature, come ad esempio bicchieri e tazze.
7. SILENZIOSO - Programma ottimizzato per essere usato durante la notte assicurando ottime performance. Permette di otteneri risultati di lavaggio e asciugatura ottimali con una minima emissione sonora.
8. IGIENIZZANTE - Per stoviglie normalmente o molto sporche, include un lavaggio addizionale antibatterico. Ciclo utilizzabile per la manutenzione della lavastoviglie.
9. PRELAVAGGIO - Dautilizzare per sciacquare le stoviglie da lavare successivement. Questo programma non richiede detersivo.
10.AUTO-PULIZIA - Programma da utilizzato per la manutenzione della lavastoviglie; delve essere eseguito solo con l'appareccchio VUOTO e uso un detersivo specifico per la manutenzione della lavastoviglie.

Modifica di un programma in corso

Nel caso in cui si stato selezionato il programma sbagliato, è possibile apportarvi le modifiche necessarie a condizione cheesso sa appena iniziato: après lo sportello e premere al lungo il tasting ACCENSIONE/SPEGNIMENTO; l'apparecchio si spegnerà. Azionare nuovamente la macchina agenda sul tasting ACCENSIONE/SPEGNIMENTO e selezionare il nuovo ciclo di lavaggio con qualsiasi opzione richiesta; avviare il ciclo chiudendo lo sportello e premendo il tasting AVVIO/Pausa entro 4 secondi.

In caso di tempi superiori a 4 secondi, l'apparecchio si mette automaticamente in pausa e occorre riavire l'apparecchio ripetendo l'ultima operazione.

Aggiunta di altre stoviglie

Senza spegnere la macchina, aprire la porta (Il led AVVIO/Pausa inizia a lampeggiare) (fare attenzione al vapore CALDO!) e sistemare le posate all'interno della lavastoviglie. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui erato stato interrogato.

Interruzioni involontarie del ciclo

In cas di apertura della porta durante il ciclo di lavaggio, o in cas di interruzione di corrente, il ciclo entra in pausa. Premere il tasto AVVIO/ Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui erato stato interrotto.

Pulizia e manutenzione

ATTENZIONE: In caso di intervento di manutenzione, scollegare sempre l'apparecchio dall'alimentazione elettrica. Non utilizzato liquidi infiammabili per la pulizia della macchina.

Pulizia della lavastoviglie

E possibl eeliminare qualsiasi segno all'interno dell'apparecchio con l'ausilio di un panno inumidito con acqua e aceto.

Le superfici esterne della macchina e il pannello comandi possono essere puliti mediate un panno in materiale non abrasivo preventivamente inumidito con acqua. Non utilizzato solventi o prodotti abrasivi.

Prevenzione degli odori sgradevoli

Tenere sempre aperta la porta dell'apparecchio per evitare la formazione e la conservazione dell'umidità al suo interno. Pulire regolarmente le guarnizioni lungo il perimetro della porta e il distributore del detersivo con una spugna inumidita.

Cio impedisce che resti di cibo rimangano intrappolati nelle guarnizioni, che è la principale causa di formazione di odori sgradevoli.

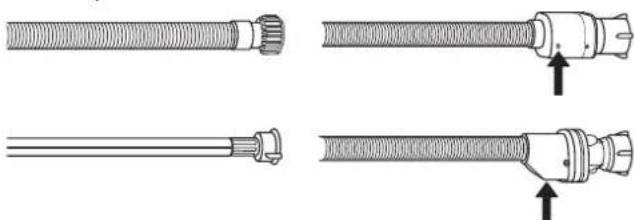

Controllo del tubo di carico dell'acqua

Controllare periodicamente l'integrità del tubo di carico. Se fosse danneggiato, sostuirlo con un tubo nuovo reperibile presso il Servizio Assistenza o un rivenditore specializzato. In base al tipo di tubo:

Se il tubo di carico ha un rivestimento trasparente, controllare periodicamente che non vi siano zone di colore più intenso. In quello caso, è possibile che il tubo presenti una perdita e debba essere sostituito.

Per i tubi antiallagamento: controllare la finestrella di ispezione della valvola di sicurezza (vedere la freccia). Se è rossa, significata che la funzione antiallagamento si è attivata; in questo caso il tubo delve essere sostituito con uno nuovo.

Per staccare il tubo, premere il tasto di sblocco e svitare il tubo.

Pulizia del tubo di carico acqua

Se i tubi dell'acqua sono nuovi o sono rimasti inutilizzati per un periodo prolongato, prima di eseguire i raccordi necessari far scorrere l'acqua per controllare che sua pulita e priva di impurità. In assenza di tale precauzione, il tubo di carico acqua cui potò risultare ostruito con seguente danneggiamento della lavastoviglie.

Pulizia del gruppo filtro

Pulire regolarmente il gruppo filtering in modo che nei relativi elementi non si formino ostruzioni e che l'acqua vis scorra regolarmente.

L'uso della lavastoviglie con i filtri ostruiti, o con oggetti estranei nelsystemafiltrante o nei bracci irroratori,puo causare malfunzionamenti e determinare una perdita di prestazioni, un aumento della rumorosità o un magiore consumo di risorse.

Il gruppo filtering è composto da tre elementi filtranti che eliminano la presenza di residui di cibo dall'acqua di lavaggio, rimettendola in circolo ai fini del programma.

Nonutilizzare mai la lavastoviglie priva dei filtri o con i filtri allentati.

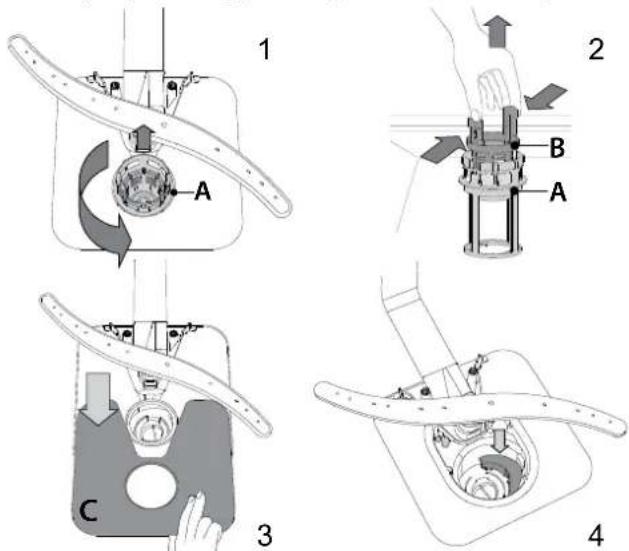

Almeno una volta al mese o agli 30 cicli di lavaggio, verificare lo stato del gruppo filtr e all'occorrenza pulirlo in profundità sulla acqua corrente, usando una spazzola non metallica e seguito le istruzioni sotto riportate:

1. Ruotare ilhetto cilindrico A in senso antiorario, quindi estrarlo(Fig. 1).
2. Smontare il filtrato a tazza B esercitando una leggera pressione sulle sponde laterali(Fig. 2).
3. Far scorrere il filtro a piastra in acciaio inossidabile C, sino ad estrarlo (Fig. 3).
4. Se si trovano oggetti estranei (frammenti di vetro, porcellana, ossa, semi di frutta, ecc.), rimuoverli con attenzione.
5. Esaminare il sifone ed eliminare la presenza di qualsiasi residuo di cibo. NON TOGLIERE MAI l'elemento di protezione della pompa di lavaggio (dettaglio di colore nero) (Fig 4).

Dopo aver pulito i filtri, rimontare il gruppo e fissarlo correttamente in sede; ciò è fondamentale per garantire l'efficienza della lavastoviglie.

Pulizia dei bracci aspersori

I residui di cibo possono occasionalmente formare incrostazioni

sui bracci aspersori e bloccare i fori utilizzati per l'irrorazione dell'acqua. Si

raccumanda pertanto di ispezionare di volta in volta i bracci e pulirli mediante piccola spazzola metallica.

Per smontare il braccio
aspersore superiore,

ruotare Ianello di bloccaggio in plastica in senso antiantiorario. Il rimontaggio del braccio aspersore delve avvenire in modo che il dato con il maggior numero di fori sia rivolto verso l'alto.

Il braccio di spruzzo inferiore cui estere rimioso tirandolo.
verso l'alto e ruotandolo in senso antiorario.

Cosa fare se...

Se la lavastoviglie non funzione correttamente, provare a risolverre il problema consultando l'elenco sotto riportato. Per errori o problemi di altri tipo, contattare un Servizio Assistenza Tecnica autorizzato; i dati di fatto sono riportati nel libretto di garanzia. I pezzi di ricambio saranno disponibili per un periodo fino a 7 o fino a 10 anni, secondo i requisiti specifici del regolamento.

I pezzi di ricambio sono reperibili su: https://parts-selfservice.whirlpool.com/en/landing

Problemi...	Possibili cause... Soluzioni...
Spia del sale accesa	Il serbatoio del sale è vuoto. (È possibile che, dopo aver riempito il serbatoio, la spia del sale resti accesa per diversi cicli di lavaggio).	Riempire il serbatoio con sale (per ulteriori informazioni, vedere paglia 199).Regolare la durezza dell'acqua - vedere la tabella a paglia 199.
Spia del brillante accesa	Il distributore del brillante è vuoto. (È possibile che, dopo aver riempito la valchetta, la spia del brillante resti accesa per diversi cicli di lavaggio).	Riempire la vaschetta con brillante (per ulteriori informazioni, vedere paglia 200).
La lavastoviglie non si avvia o i comandi non rispondono.	L'apparecchio non è stato collegato correttamente all'alimentazione elettrica.	Inserire la spina nella presa di corrente.
	Mancanza di corrente.	Per ragioni di sicurezza, la lavastoviglie non si riavvia automaticamente al ripristino della corrente elettrica. Aprire la porta, premere il tasto AVVIO/Pausa e richidere la porta entro 4 secondi.
	Mancata chiusura della porta lavastoviglie. La spina NATURALDRY non è insertita.	Spingere con decisione la porta fino ad avertire il caratteristico "clic.
	Il ciclo è stato interrotto con l'apertura dello sportello per più di 4 secondi.	Premere AVVIO/Pausa e chiudere la porta entro 4 secondi.
	Mancato funzionamento dei vari comandi. Sul display viene visualizzato: 9 o 12 e il LED On/Off lampeggia rapidamente	Spagnere l'apparecchio premendo il tasto ON/OFF, riaccenderlo dopo circa un minuto e riavviare il programma. Se il problema persistsente, staccare l'apparecchio alla rete elettrica per un minuto, quindi ricollegarlo.
Lo scarico della lavastoviglie non avviene. Sul display viene visualizzato: 3 e il LED On/Off lampeggia rapidamente	Ciclo di lavaggio non ancora concluso. Attendere la conclusione del ciclo di lavaggio.
	Il tubo di scarico èiegato.	Verificare che il tubo di scarico non sia piegato (vedere la sezione INSTALLAZIONE).
	Tubo di scarico del lavandino ostruito. Pulire	il tubo di scarico del lavandino.
	Ostruzione filtrà a causa di residui di cibo. Pulire	il filtrò (vedere PULIZIA DEL GRUPPO FILTRO).
La rumorosità della lavastovigiè èccessiva.	Urto dei piatti tra loro durante il lavaggio	Posizionare correttamente le stoviglie (vedere CARICAMENTO DEI CESTELLI).
	Produzione eccessiva di schiuma.	Il detersivo non è stato dosato in modo corretto oppure non è del tipo adatto alle lavastoviglie (vedere Riempio della VASCHETTA DEL DETERSIVO). Per riavviare il ciclo in corso, spegnere e riaccendere la lavastoviglie, scegliere un nuovo programma, premere AVVIO/Pausa e chiudere lo sportello entro 4 secondi. Non aggiungere altri detersivo.
Le stoviglie non risultano pulite.	Errata disposizione delle stoviglie.	Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI).
	Impedimento nella rotazione del bracci aspersori a causa dell'interferenza dei platti.	Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI).
	Clico di lavaggio excessively delicato e/o detersivo di scarsa efficacia.	Selezionare il programma adatto (vedere la TABELLA DEI PROGRAMMI).
	Produzione excessiva di schiuma.	Il detesivo non è stato dosato in modo corretto oppure non è del tipo adatto alle lavastovliegie (vedere Riempimento della VASCHETTA DEL DETERSIVO).
	Tappo sul vano brillantante non corretta-mente chiuso.	Accertarsi che il tappo sul distributore brillantante sia chiuso.
	Filtro sporco oppure ostruito. Pulire il gruppo	filtro (vedere PULIZIA E MANUTENZIONE).
	Mancanza di sale.	Riempire il serbatoio del sale (vedere RIEMPIMENTO DEL SERBATOTO-IO SALE).
La lavastovliegile termina il ciclo di lavaggio troppo presto.Sul display viene visualizzato: 15 e il LED On/Off lampeggia rapi-damente	Il tubo di scarico è posizionato troppo in basso o create un effetto sifone nell'impianto di scarico domestico.	Controllare che l'estremità del tubo di scarico si trovi all'altezza corretta (vedere INSTALLAZIONE). Verificare eventuali effetti sifone nell'impianto di scarico domestico; se necessario, installare una valvola di ingresso aria.
	Aria nel tubo di mandata dell'accua.	Controllare che non vi siano perdite nell'impianto idraulico o altri problemi che causino l'ingresso di aria.
La lavastovlieglio non esgue il carico dell'accua.Sul display>vene visualizzato: H, 6 e il LED On/Off lampeggia rapidamente	Assenza di alimentazione idrica o rubinetto chiuso.	Accertarsi che il tubo di alimentazione idrica contenga l'acqua ne-cessaria o che il rubinetto sia aperto.
	Tubo di caricoiegato.	Accertarsi che il tubo di carico non suaiegato (vedere INSTALLAZIONE) riprogrammare la lavastovliegie e riavviarla.
	Elemento filtrante ostruito nel tubo di cari-co; pulizia necessaria	Dopo aver eseguito le operazioni di ispezione e pulizia, spegnere e accendere la lavastovliegie e avliare un programma nuovo.
I piatti non sono asciutti.	Il programma selezionato non predeve una fase di asciugatura.	Verificare nella tabella dei programmi che il programma selezionato predevo il ciclo di asciugatura.
	Il brillantante è esaurito oppure il dosaggio non è adeguato.	Aggiungere il brillantante o augmentare il livello di dosaggio (vedere RIEMPIMENTO DEL DISTRIBUTORE DI BRILLANTANTE).
	I piatti sono in materiale antiaderente o in plastica.	La presenza di gobce d'accua è normale (vedere CONSIGLI).
Piatti e bicchieri nostrano traccede calcare o presentano una patina biancaStra.	Il livello del sale è insufficiente.	Riempire il serbatoio del sale (vedere RIEMPIMENTO DEL SERBATOTO-IO SALE).
	L'impostazione della direzza dell'accua è errata.	Aumentare i valori impostati (vedere la tabella DUREZZA DELL'AC-QUA).
	Il tappo del serbatoio del sale non è chiuso correttamente.	Controllare la chiusura del tappo del serbatoio del sale.
	Il brillantante è esaurito oppure il dosaggio è insufficiente.	Rabboccare ilibrillante o adottare dosaggi superlori.
Piatti e bicchieri nostrano stria-ture o colorazioni bluastre.	La dose di brillantante èccessiva. Regolare il	dosaggio a valori inferiori.

Servizio Assistenza Tecnica

Se, dopo aver effettuato i controli sopra menzionati, le anomalie permangono, spegnere l'apparecchio e chiudere il rubinetto dell'acqua. Contattare il Servizio Assistenza (vedere la garanzia). Prima di contattare il Servizio Assistenza, verificare di avera a disposizione i seguenti dati:

• la descrizione dell'anomalia,

• il tipo e il modello dell'apparecchio,

• il codice di assistenza, owero il numero significato sulla targhetta adesiva dell'Assistenza Tecnica applicata all'interno della porta sulla destra:

SERVICE

0000 000 0000

Dati tecnici

Dimensioni (mm)	Altezza mm 820
	Larghezza mm 598
	Profondità mm 555
Prestazioni	Tensione V 220/240
	Frequenza Hz 50
	Classe di efficienza energetica D
	Indice di prestazione per la pulizia 1,13
	Indice di prestazione per l'asciugatura 1,07
	Pressione massima dell'accua di mandata	Bar	10
	Pressione minima dell'accua di mandata	Bar	0,5
	Consumo energia	kWh/100 cicli	85
	Temperatura max. di ingressso dell'accua	°C	60
	Numero di coperti		14
	Consumo di energia in avvio ridardato	W	4
	Consumo di energia in modalità standby	W	0,5
	Consumo d'accua	I/ciclo	9,5
	Rumorosità	dB(A) re 1 pW	44
	Classe di rumorosità		B

Consigli per la salvaguardia dell'ambiente

Smaltimento del materiale di imballaggio

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dall'icona del ricchio. Le varie parti dell'imballaggio devono pertanto essere smaltite responsabilmente e in stretta osservanza delle norme stabilite dalle autorità locali.

Smaltimento degli elettrodomestici

Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Smaltire il prodotto rispettoando le normative locali in materia. Per ulteriioni informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negozio presso lo quale il prodotto è stato acquistato. Questo apparecchio è contrassegnato in conformità alla direttiva europea 2012/19/UE, Rifiuti di Apparecchiature Elettriche ed Elettroniche (RAEE) e alle norme Rifiuti di Apparecchiature Elettriche ed Elettroniche 2013 (come modificate). Provedendo al corretto smaltimento del prodotto si contribuirà ad evitare potenziali consequences negative sull'ambiente e sulla salute umana. Questo significolo sul prodotto o sulla documentazione di compagnamento indica che il prodotto non deve essere trattato come rifiuto domestico, ma deve essere consecnato

resso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Consigli per il risparmio energetico

Il programma Eco è indicato per le stoviglia mediamente sporche; è il programma più efficente in termini di consumo combinato di acqua ed energia e viene usato per valutare la conformità dell'apparecchio alla legislazione UE in materia di progettazione ecocompatibile.

Caricando la lavastoviglie fino alla capacité indicata dal produttore si contribuiro a ridurre i consumi d'acqua e di energia. Il pre-risciacquo manuale delle stoviglie comporta un maggiore consumo di acqua ed energia e non è consigliato. Se la lavastoviglie domestica viene usata seconde le istruzioni del produttore, il lavaggio a macchina delle stoviglie comporta normalmente un minore consumo di energia e acqua rispetto al lavaggio a mano.

Installazione

ATTENZIONE: Nel caso in cui si renda improvisamente necessario spostare l'apparecchio, mantenerlo in agli caso in posizione verticale; solo se assolutamente necessario, ribaltarlo sulla schiena.

Collegamento dell'alimentazione idrica

L'adattamento dell'alimentazione idrica a fini di installatione.
deve essere eseguito soltanto da tecnici qualiificati.
I tubi di carico e scarico dell'acqua possono essere orientati
verso destra oppure verso sinistra, a seconda di quanto
necessario per ottenere la migliorie installatione possibile.
Accertarsi che la lavastoviglie non presenti tubi piegati o
schiacciati.

Collegamento del tubo di carico acqua

• Far scorrere l'acqua fino a quando sia perfettamente pulita.
• Fissare saldamente in posizione il tubo di carico e aprire il rubinetto.

Nel caso in cui il tubo di carico non sia sufficientemente lungo, contattare il distributore o un technician specializzato. La pressione dell'acqua deve essere compresa nei valori riportati nella tabella con le caratteristiche tecniche; in caso contrario la lavastoviglie potrebbe non funzionare correttamente. Accertarsi che i tubi non sianoiegati ne schiacciati.

Specifiche per il raccordo del tubo di alimentazione dell'acqua:

Acqua di mandata fredda o caldo (valore max. 60°C)
Attacco per l'acqua 3/4"
Pressione acqua	0,05 ÷ 1 MPa (0,5 ÷ 10 bar)7,25 - 145 psi

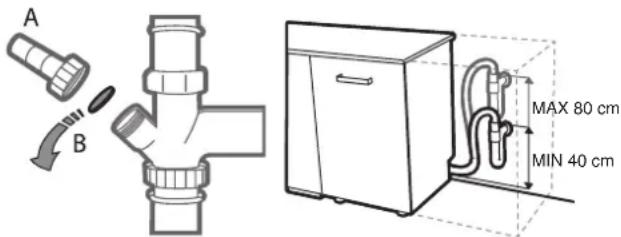

Collegamento del tubo di scarico acqua

Collegare il tubo di scarico a un apposto condotto con diametro minimo di 2 cm A.

L'altezza del raccordo del tubo di scarico deve essere compresa tra 40 e 80 cm dal livello del pavimento o alla superficie di appoggio della lavastoviglie.

Prima di collegare il tubo di scarico dell'acqua allo scarico del lavandino, togliere il tappo di plastica B.

DISPOSITIVO DI PROTEZIONE ANTIRIFLUSSO

Dispositivo di protezione antiriflusso. Per evitare rischi di allagamento, la lavastoviglie è munita di uno specifico dispositivo per l'interruzione del flusso di mandata dell'accua in caso di anomale di funzionamento o di perdite all'interno dell'apparecchio.

La lavastoviglie è inoltre dotata del dispositivo di sicurezza supplementare New Aqua Stop, che garantisce una protezione antiallagamentoanche in caso di rottura del tubo di alimentazione.

Non tagliare il tubo di carico dell'acqua per nessun motivo poichéesso contiene ancche componenti elettrici sotto tensione.

Collegamenti elettrici

ATTENZIONE: Non tagliare il tubo di carico dell'acqua per nessun motivo poichéesso contieneanche componenti elettrici sotto tensione.

Prima di insere la spina nella presa elettrica, verificare quanto segue:

• la presa elettrica è munita di collegamento a massa ed è conforme alle normative vigenti;
• la presa elettrica è in grado di sopportare il valore massimo di carico previsto per l'apparecchio, riportato sulla targhetta posta all'interno della porta (vedere DESCrizIONE DEL PRODOTTO).
• la tensione di alimentazione corrisponde all'intervallo di valori riportato sulla targhetta posta all'interno della porta.
• la presa elettrica èCompatible con la spina dell'appareccchio. In caso contrario, chiedere ad un servizio autorizzato di sostituere il cavo di alimentazione certificato solo con una spina corretta dedicata a questo appareccchio (vedere SERVIZIO DI ASSISTENZA CLIENTI). Non utilizzato prolonghe o prese multiple o cavi di alimentazione non autorizzati con spine. Dopo aver completato l'installazione dell'appareccchio, verificare che il cavo di alimentazione e la presa elettrica siano disponibile accessibili.

Il cavo non deve risultare né effecssivamente piegato né schiacciato.

Per scongiurare la possibilità di qualsiasi rischio, in caso di danneggiamento del cavo di alimentazione elettrica è necessario affidare la sua sostituzione al costruttore o al relativo Servizio di assistenza tecnica.

In caso di inosservanza della precedente raccomandazione la Società non è in alcun modo responsablei di eventuali incidenti.

Posizionamento e livellamento

1. Sistemare la lavastoviglie su superficie solida e piania. In presenza di pavimentazione non in piano, è possibile regolare l'altezza del piedino anteriore dell'apparecchio fino a ottenere il livellamento corretto. Il corretto livellamento dell'apparecchio rende la sua installation più stabile e molto meno soggetta a spostamenti o a vibrazioni con excessiva rumorosità durante il funzionamento.
2. Prima di incassare la lavastoviglie nel relativo vano, apporre la striscia adesiva trasparente inferiormente al ripiano in legno per proteggerlo da eventuali formazioni di condensa.
3. Sistemare la lavastoviglie in modo che i pannelli laterali o il lato posteriori siano a contatto con i mobiletti adiacenti o con il muro. L'apparechio in questione più essere incassatoanche sotto un singolo piano di lavoro.
4. Per regolare l'altezza del piedino posteriore, ruotare la boccola esagonale di colore rosso posta nel centro della parte inferiore del lato anteriore mediante chiave esagonale da 8 mm. Per aumento l'altezza del piedino ruotare la chiave in senso orario e ruotarla,invece in senso antiorario per diminuirla.

DIMENSIONI ECAPACITA:

Larghezza 598 mm
Altezza 820 mm
Profondità 555 mm
Capacità 14 coperti standard

GARANZIA IKEA

Quanto dura la garanzia IKEA?

La garanzia è valida per cinque anni nella data di acquisito dell'elettrodomestico presso IKEA. è necessario esibire lo scontrino originale come documento comprovante l'acquisto. Eventuali interventi di assistenza effettuati durante la garanzia non ne estenderanno la validità.

Chi fornisce il servizio?

L'assistenza IKEA fornirà il servizioattraverso il proprio personale o la propria rete di centri di assistenza autorizzati.

Cosa copre esta garanzia?

La garanzia copre le anomalie dell'apparecchio che siano causate da difetti di fabbricazione o di materiale a partire alla data di acquisito presso IKEA. Questa garanzia è applicabile solo all'uso domestico. Le eccezioni sono descritte alla voce "Cosa non è coperto della garanzia?" Nel periodo di garanzia saranno coperti i costi di riparazione, sostituzione di componenti, ricambi, manodopera e trasferta legati alla risoluzione del difetto, perché l'apparecchio si accessorile per la riparazione senza bisogno di interventi speciali. A queste condizioni saranno valide le linee guida UE (n. 99/44/CE) e le rispettive normative locali. I componenti sostituiti divertano proprietà di IKEA.

Come IKEA interverrà per risolverre il problema?

Il servizio assistenza incaricato da IKEA esaminera il prodotto e decide r, a propria escludiva discrezione, se lo stesso rientra nella copertura della garanzia. In caso afermativo, il Servizio Assistenza IKEA o il centro di assistenza da esta autorizzato provvedera, a propria escludiva discrezione, a riparare il prodotto difettioso o a sostituiro con un prodotto uguali o diEDIi valore.

Cosa non è coperto da但这a garanzia?

• Normale usura.
• I danni provocati deliberatamente; i danni provocati alla mancata osservanza delle istruzioni di funzionamento, da un'installazione non corretta o in seguito a collegamento a un voltaggio errato; i danni causati da reazioni chimiche o elettrochimiche, ruggine, corrosione o dall'azione dell'accu, inclusi, a solo titolo esemplificativo, i danni causati da un eccesso di calcare nell'accu caricata; i danni causati da condizioni ambientali anomale.
• Le parti soggette a consumo, incluse batterie e lampadine.
• I danni a parti non funzionali e decorative che non influscono sul normale uso dell'elettrodomestico, inclusi graffiti e differenza di colore.
• Danni accidentali causati da corpi o sostanze estranee e danni causati da pulizia o eliminazione di ostruzioni da filtri, sistemi di scarico o cassetti del detersivo.
• Danni ai seguenti componenti: vetroceramica, accessori, cestelli per posate e stoviglie, tubi di alimentazione e drenaggio, guarnizioni, lampadine e copri lampadine, griglie, manopole, rivestimento e parti del rivestimento. A meno che si possa provare che tali dati siano stati causati da errorsi di fabbricazione.
• Casi in cui non vengono rilevati difetti funzionali durante la visita di un technician.
• Riparazioni non eseguite dal nostro Servizio Assistenza autorizzato e/o da un Partner di Assistenza contrattuale autorizzato o in caso di uso di ricambi non originali.
• Riparazioni causate da uninstallazione non corretta o non conforme alle specifiche.
• Casi di uso improprio e/o non domestico dell'apparecchio, ad es. uso professionale.
• Danni da trasporto. Qualora sia il cliente a trasportare il prodotto alla propria abitazione o ad altri indirizzo, IKEA non sare responsabile per eventuali danni che potrebbero verificarsi durante il trasporto. Tuttavia, qualora sia IKEA ad effettuare il trasporto del prodotto all'indirizzo del cliente, eventuali danni occorsi al prodotto durante la consigna saranno coperti da IKEA.
  Costi inerenti la prima installmente dell'elettrodomestico IKA.
• Tuttavia, qualora un fornitore di servizi IKEA o un suo partner autorizzato ripari o sostituisca l'apparecchio nei termini della presente garanzia, il fornitore o il partner autorizzato

provederanno, se necessario, a reinstallare l'apparecchio riparato o a installare l'apparecchio sostitativo.

• La suddetta condizione non è valida sul territorio irlandese; in questo caso, il cliente dovrà richiedere maggiori informazioni contattando il centro assistenza IKEA di zona o il partner di assistenza designato.

(solo per il Regno Unito)

Queste limitazioni non valgono per gli interventi eseguita a regola d'arte da uno specialista qualificato con l'uso di ricambi originali al fine di adeguare l'apparecchio alle specifiche di sicurezza tecnica di un'alto paese UE.

Applicabilità delle leggi nazionali

La garanzia IKEA fornisce specifici diritti legali che sono parti o superiori alle tutele previste alla legislazione locale. Tali condizioni non limitano tuttavia in alcun modo i diritti del consumatore definite nelle leggi locali.

Area di validità

Per gli elettrodomestici acquistati in un paese UE e portati in un'alto paese UE, i servizi saranno forniti in base alle condizioni di garanzia vigenti nel nuovo paese.

L'obbligo di fornire il servizio in base alle condizioni della garanzia esiste solo se l'elettrodomestico è conforme a ed è installato secondo:

• le specifiche tecniche del paese in cui viene richiesta l'applicazione della garanzia;
• le informazioni di sicurezza riportate nelle Istruzioni di montaggio e nel manuale d'uso.

Il servizio ASSISTENZA dedicato per gli apparecchi IKEA

Il servizio di assistenza designato da IKEA più essere contattato per:

• richiedere un intervento di assistenza coperto alla presente garanzia;
• richiedere chiarimenti sull'installazione degli elettrodomestici
• IKEA installati nelle cucine IKEA dedicate;
• richiedere informazioni sul funzionamento degli elettrodomestici IKA.

Per assicurarvi la migliorie assistenza possibile vi preghiamo di leggere attendamente le istruzioni di assemblaggio e/o il manuale di istruzioni del prodotto prima di contattari.

Come contattarci se avete bisogno di assistenza

Fare riferimento all'ultima pagina del presente manuale per l'elenco completo dei fornitori di servizi di assistenza clienti nominati da IKEA e i relativi numeri di Telefono nazionali.

Al fine di garantirvi un servizio più velo, vi suggeriamo di utilizzare i numeroi di Telefono riportati in quello manuale. Fate sempre riferimento ai numeroi indicatei nel libretto dell'apparecchio per il quale vi serve assistenza. Fate sempre riferimento al codice articolo IKEA (codice a 8 cifre) e al codice di servizio a 12 cifre riportato sulla targhetta di identificazione dell'apparecchio.

CONSERVATE LO SCONTRINO!

Lo scontrino rappresenta la prova d'acquisto del prodotto e delve essere presentato per averre diritto alle prestazioni previste dalla garanzia. Sullo scontrino sono riportatianche il nome e il codice articolo IKEA (codice a 8 cifre) per agli apparecchio acquistato.

Avete bisogno di altri aiuto?

Perqualunqueinformazionenonrelativaall'assistenzavipreghiamo difareriferimentoalServizioClientidelpuntovenditalKEApiuvicino. Prima di contattarci,vi consigliamo di leggere attentamente la documentazione dell'apparechio.

I pezzi di ricambio saranno disponibili per un periodo fino a 7 o fino a 10 anni, secondo i requisiti specifici del regolamento.

I pezzi di ricambio sono reperibili su:

https://parts-selfservice.whirlpool.com/en/landing

BELGIÉ-BELGIQUE-BELGIEN
