MANUALE UTENTE FWE10DAFN5V3-T DAIKIN

Manuale di installmente e uso Interfaccia utente touch screen

1 AVVERTENZE GENERALI . p.31
2 CARATTERISTICHE GENERALI .p.31
3 FUNZIONI PRINCIPALI p. 32
4 SCHERMATE E FUNZIONALITA . p.33
4.1 INTERFACCIA UTENTE p.33
4.1.1 Accesso al menu utente.. p.33
4.1.2 Modifica del set di temperatura aria . p.33
4.1.3 Modificare la velocità di ventilazione. p. 33
4.2 MENU UTENTE .p.34
4.2.1 Menu fasse orarie.. p.34
4.2.2 Configurazione delle fasce orarie p.34
4.3 MENU MANUTENZIONE.. p. 35
4.3.1 Menu informazioni p. 35
5 LISTEPARAMETRI p.36
5.1 ELENCO PARAMETRI DI CONFIGURAZIONE....p.36
5.1.1 Modalità di scorrimento e modifica. p. 36
5.1.2 Tabella parametri.. p.36
5.1.3 Vincoli di configurazione.. p.36
5.1.4 Uscita digitale configurable.. p.36
5.1.5 Modo Stand-by. p. 37
5.1.6 Interruzione collegamento serialle p.37
5.2 ELENCO PARAMETRI DIREGOLAZIONE.. p.37
5.3 ELENCO PARAMETRI DI RETE E CONNECTIONI (password 20) p.38
6LOGICHE DIREGOLAZIONE. p.39
6.1 COMMUTAZIONE ESTATE/INVERNO .p.39
6.2 VENTILAZIONE .p.39
6.2.1 Aspetti generali. p. 39
6.2.2 Convezione naturale.. p.39

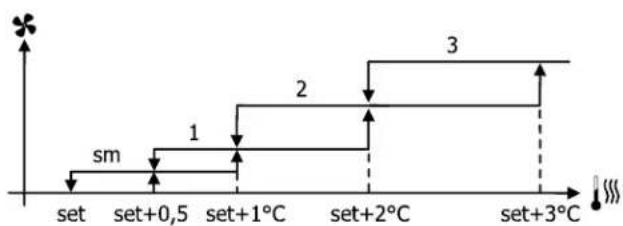

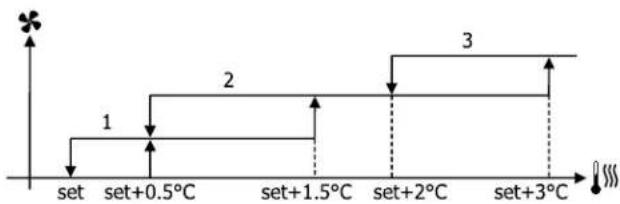

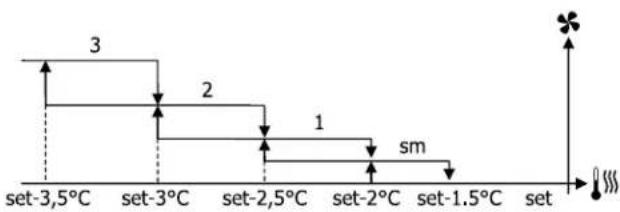

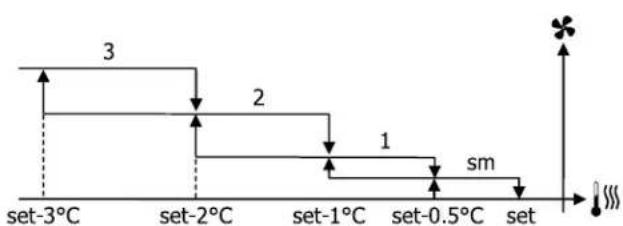

6.2.3 Ventilazione a gradini . p. 39
6.2.4 Ventilazione modulante. p. 40
6.2.5 Velocità forzata p.41
6.2.6 Consenso ventilazione da sonda acqua .p.41
6.3 VALVOLA .p.42
6.3.1 Valvola ON/OFF. p.42
6.3.2 Valvola modulante. p.42
6.3.3 Consenso valvola da sonda acqua .p.42
6.4 RESISTENZA ELETTRICA .p.42

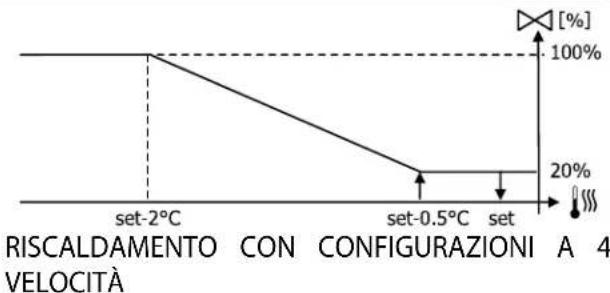

6.4.1 Attivazione.. p.42
6.4.2 Consenso resistenza da sonda acqua . p. 43
6.5 ECONOMY. p.43
6.6 CONTROLLO MINIMA TEMPERATUREA .p.43
6.6.1 Attivazione.. p.43

6.7 DEUMIDIFICA .p.44
6.7.1 Logica .p.44
6.7.2 Consenso deumidifica da sonda acqua . p. 44

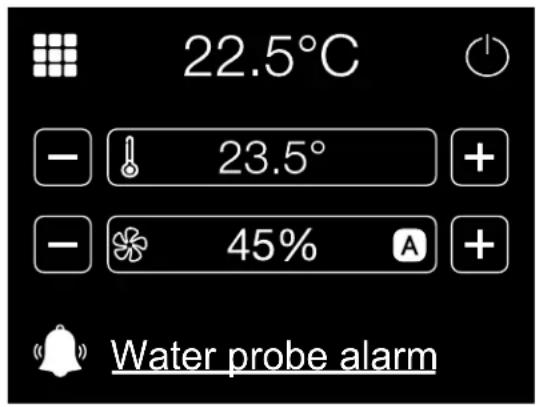

6.8 ALLARMI .p.44

7 RETI E CONNETIVITA p.45

7.1 COLLEGAMENTO A SISTEMA DI SUPERVISIONE .p.45
7.2 SOLUZIONI DI RETE "SMALL" p.46
7.3 RETEMISTA .p.48

8 SIGNIFICATO LED p.49

9 DATI TECNICI .p.50

10 INSTALLAZIONE E MANUTENZIONE. .50
10.1 INSTALLAZIONE DELLE SONDE.. p.50
10.2 INSTALLAZIONE DELLA SONDA ARIA REMOTA p.51
10.3 INSTALLAZIONE DELLA SONDA ACQUA.. p.51
10.4 INSTALLAZIONE DELL'INTERFACCIA UTENTE...p.52
10.5 INSTALLAZIONE A BORDO DELLA SCHEDA DI POTENZA. p.52
10.6 COLLEGAMENTE ELETTRICI.. p.52
10.7 MANUTENZIONE .p.53 Pulia. p.53
10.8 RISOLUZIONE PROBLEMI. p.53
10.9 TABELLA I/O DELLA SCHEDA .p.54
10.10 ESEMPI DI CONFIGURAZIONE .p.55

11 FIGURE .p. 144

1 AWVERTENZE GENERALI

Leggere attentamente quello manuale.

L'installazione e la manutenzione dell'apparecchio devono essere effettuati esclusivamente da personale techniqueo qualificato per lo tipo di macchina, in conformità con le normative vigenti.

Al ricevimento dell'apparecchio controllare lo stato verificando che non abbia subito danni dovuti al trasporto.

Per l'installazione e l'uso di eventuali accessori si rimanda alle relative schede tecniche degli stessi.

Il presente manuale può subire variazioni, in qualsiasi momento e alla preavviso, orientate al miglioramento del prodotto.

Daikin si ritiene sollevata da agli responsabilità nei casi in cui l'apparecchio sa installato da personale non qualificato, venga utilizzato impropriamente o in condizioni non amesse, non venga effettuata manutenzione prevista dal presente manuale o non siano stai utilizzati ricambi originali.

SIMBOLI DI SICUREZZA

Leggere attendamente il manuale

Attenzione

Utilizzare dispositivi di protezione individuale

UTILIZZARE DPI ADEGUATI (GUANTI PER REFRIGERANTE, OCCHIALI DI PROTEZIONE)

ATTENZIONI I prodotti elettrici ed elettronici non possono essere mescolati con i rifiuti casalinghi non separati. NON provate a smantellare ilsystema da soli: lo smantellamento del systema, il trattamento del refrigerante, dell'olio e di altre parti, dev'essere effettuato da un installatore

Autorizzato e deve rispetto la legislazione applicabile. Le unità devono essere trattate presso un impianto specializzato di lavorazione per il riutilizzo, il riciclaggio e il recupero. Assicurandovi che questo prodotto sia smaltito correttamente, aiuterete a prevenir possibili consequences negative per l'ambiente e la salute umana. Per ulteri informazioni contattate il vosto installatore o l'autorità locale.

2 CARATTERISTICHE GENERALI

Il dato FWTOUCH è progettato per comanda- re tutti i terminali idronici di impianto della gamma Daikin con motore monofase plurivelocità o accoppiato ad un inverter per la modulazione della velocità.

Il dato FWTOUCH è un sistema composto da:

— Scheda di potenza contente il circuito di alimentazione, il sistema a microprocessore e i connettori (estraibili a vite) per il collegamento dei dispositivi di ingresso e di uscita;

Interfaccia utente touch screen dotata di orologio e sono per lagettura di temperatura e umidità relativa dell'aria ambiente.

ATTENZIONE: Il collegamento tra la schedadi potenza e l'interfaccia utente si effettuaattraverso gli appositi connettori utilizzando uncavo per trasmissione dati dotato di una coppiadi conduttori twistati e con schermatura.

Il dato consente la possibilità di comunicazione serialle in due tipologie di reti:

— Soluzione con collegamento ad un sistema di supervisione esterno con protocollo MODBUS RTU su seriale RS485;

— Soluzione SMALL: collegamento di più comandi FWTOUCH in due possibili configurazioni:

1. MASTER/SLAVE su seriale RS485
2. MASTER/SLAVE su OC (Onde Convogliate).

— Soluzione RETE MISTA: collegamento di più co-2. MASTER di zona (FWTOUCH), ricerca istruzionandi FWTOUCH a vari livelli di autonomia: ne da MASTER di rete RS485, invio istruzioni agli

1. MASTER di rete RS485 (supervisione o FWTOUCH), invio istruzioniagli SLAVE RS485 (detti MASTER di zona);

SLAVE OC;

1. SLAVE di rete OC, funzionamento identico a masteri zona.

3 FUNZIONI PRINCIPALI

• Variazione automatica o manuale (selezionabile da tastiera) della velocità del ventilatore;
  —Gestione di valvole ON/OFF o modulanti per impianti a due o quattro tubi;
  — Gestione di una resistenza elettrica di supporto in riscaldamento;
  — Commutazione ESTATE/INVERNO (= raffreddamento/ riscaldamento) secondo quattro possibili modalità:

• manuale mediante tastiera;

• manuale a distance (da ingresso digitale);
• automatica in funzione della temperatura dell'acqua;
• automatica in funzione della temperatura dell'aria.

— Gestione della funzione di deumidifica;
— Funzionamento con FASCE ORARIE.

Inoltre è dotato di:

—Ingresso digitale pre consenso esterno (ad esempio: contatto finestra, ON/OFF remoto, sensore di presenza ecc.) che può abilitare o disabitare il funzionamento del terminale idronico (logica del contatto: vedi parametri configurazione schedà di potenza);
— Ingresso digitale per commutazione Raffreddamento/ Riscaldamento remota centralizzata (logica del contatto: vedi parametri configurazione schedadi potenza);
— Ingresso digitale per abilitazione della funizione ECONOMY da remoto (logica del contatto: vedi parametri configurazione sched di potenza);
— Una uscita digitale (contatto pulito) completeness configurable;
— Sonda di temperatura aria ambiente di serie-(si tuata all'interno dell'interfaccia utente);
— Sonda di temperatura acqua (accessorio), una oppure due (opzionale in caso di impianto a 4 tubi);
— Sonda remota di temperatura aria ambiente (accessorio) la quale, se collegata, cui viene

utilizzata alippo di quella installata di serienn'interfaccia utente;

Sonda remota di umidità relativa aria ambiente (accessorio).

4 SCHERMATE E FUNZIONALITA

4.1 INTERFACCIA UTENTE

La schermata principale si compone nelle seguenti aree:

— tasting al menu utente;
- temperatura ambiente (letta dalla sonda remo

ta a bordo dell'interfaccia utente oppure alla sonda collegata alla morsettiera della sched di potenza secondo quanto configurato);

tastodionON/OFF;
— valor del SET di temperatura attuale, modifica- bile;
— stato della ventilazione, modificabile;
—simboli di stato:

Fasce orarie attive

Funzione minima temperatura ambiente attiva

Resistenza elettrica attiva

Valvola aperta

Funzione economy attiva

Collegamento Supervisione

Presenza allarme (nessun altro simbolo della riga vie- ne visualizzato, compare il testo descrittivo del tipo di allarme)

Collegamento Smartphone

Collegamento Rete Locale

	Modalità estate (raffreddamento)
	Modalità inerno (riscaldamento)

4.1.1 Accesso al menu utente

L'accesso al menu utente è consentito solo nel caso in cui la tastiera non sia stata bloccata o non sia stata attivata la funzione di limitazione utente.

4.1.2 Modifica del set di temperatura aria

Per modificare il SET di temperatura aria è necessario visualizzare la schermata HOME con terminale idronico acceso, quando procedere come segue:

— premere tasti +/ - situati ai lati dell'area di visua- lizzazione del SET per modificarne il valore.

4.1.3 Modificare la velocità di ventilazione

Per modificare la velocità di ventilazione è necessario visualizzare la schermata HOME con terminale idronico acceso, quando procedere come segue:

— premere tasti + / - situati ai lati dell'area di visualizzazione della ventilazione per modificarne il valore.

— nel caso di ventilazione modulante, alippo dei gradini verrà visualizzata la velocità di ventilazione in percentuale. La pressione dei tasti + / - consente di variate tale valore dal limite minimo impostato al limite massimo (vedere MENU REGOLAZIONE);oltre i limiti viene automaticamente impostata la modalità di ventilazione automatica;

• qualora la differenza tra la temperature aria ambiente rilevata ed il set impostato sia compresa entro 0.5^ la ventilazione viene disattivata e visualizzata la scritta STDBY;

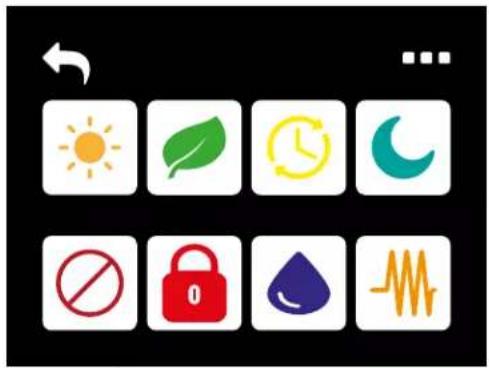

4.2 MENU UTENTE

Tasti per attivazione/disattivazione modalità Economy.

Tasti per impostazioni e attivazione/disattivazione fasce orarie.

Tasti per accesso alla schermata di impostazione e attivazione/disattivazione della funzione antigelo ambiente.

Tasti per abilitazione/disabilitazione della modalità tà limitazioni utente (password = 66).

Tasti per abilitazione/disabilitazione del blocco ta- stiera (password=99).

Tasti per accesso alla scheramta di impostazione e attivazione/disattivazione della deumidifica.

Tasti per abilitazione/disabilitazione al funziona- mento delle resistenze elettriche. Il+taste è visua- lizzato SOLO se le resistenze eltttriche sono presenti.

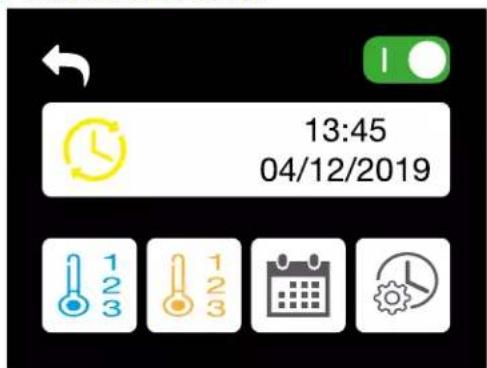

4.2.1 Menu fasce orarie

10	Selettore di attivazione/disattivazione funzionamento con fasce orarie
123	Tasto di accesso alla schermata di impostazione delle 3 temperature estive
123	Tasto di accesso alla schermata di impostazione delle 3 temperature invernali
	Tasto di accesso alle schermate di oconfigurazione oraria e giornaliera
	Tasto di accesso alla schermata di impostazione di ora e data

4.2.2 Configurazione delle fasce orarie

Premendo il tastingo menu fasce orarie si accede alla schermata seguente:

— Premere i tasti SET per impostare uno dei 3 set di temperatura in modalità estiva e in modalità invernale per anni ora di anni giorno della settimana (da lunedi a domenica).

— Premere i tasti COPY per copiare il profilo estivo e invernale di un giorno della settimana su uno o più altri giorni della settimana.

4.3 MENU MANUTENZIONE

Tasti di ritorno alla schermata principale

Tasti di accesso all'elenco dei parametri di configura-zione (password = 10) vedi paragrafo p. 36

Tasti di accesso all'elenco dei parametri di regolazio-ne (password = 77) vedi paragrafo p. 37

Tasti di accesso all'elenco dei parametri di rete e connes-sioni (password = 20) vedi paragrafo p. 38

Tasti di accesso alle schermate di test delle uscite (pas-sword = 30)

Tasti di accesso al menu delle informazioni

Tasti di ripristino dei valori di default (password = 15)

4.3.1 Menu informazioni

	Tastodi ritorno alla schermata principale
	Tastodi accesso alla schermata delle versioni software
	Tastodi accesso alle pagine del manuale
	Tastodi accesso alla schermata della temperatura dell'accua
	Tastodi accesso alla schermata di visualizzazioni di ingressi euscite
	Tastodi accesso alla schermata di visualizzazione dell'an-damento grafico delle grandezze principali
	Tastodi accesso alla schermata di visualizzazione dei valori minimo e massimo delle grandezze principali

5.1 ELENCO PARAMETRI DI CONFIGURAIZIONE

5.1.1 Modalità di scorrimento e modifica

-per scorrere I'elenco premere tasto OK in alto a destra;
— in fase di modifica del parametro il valore NON salvato appeare di colore arancione;
— per salvare le impostazioni preme rasto OK in alto a destra e le scritte passano da colore arancione a bianco.

5.1.2 Tabella parametri

ID Descrizione Default Valori possibili
C1 Tipo unità 3 velocità		3 velocità4 velocità
C2Numero tubi 2 tubi		2 tubi4 tubi
C3 Sonda aria Display		DisplayScheda
C4 Visualizzazione temperature	Celsius	CelsiusFahrenheit
C5 Tipo ventilazione Step		StepModulante
C6 Tipo valvola Non presente		Non presenteOn/OffModulante
C7 Commutazione Estate/Inverno	Da tastiera/seriale	Da tastiera/serialeDa ingresso digitaleAuto su temp. acquaAuto su temp. aria
C8 Configurazione uscita 07	Nessun utilizzato	(vedi paragrafo dedicato)
C9 Logica uscita 07 N.A		N.AN.C
C10 Resistenza presente No No/Si
C11 Sonda acqua presente	No	No/Si
C12Numero sonde acqua unità 4 tubi	1	1/2
C13 Sonda umidità Display		Display/Scheda
C14 Economy daicontatto	No	No/Si
C15 ON/OFF daicontatto No No/Si
C16 Deumidifica daicontatto	No	No/Si
C17 Modalità ventilazione in STANDBY	Standard	Sempre ON,Sempre OFF,Accensioni cicliche

ID Descrizione Default Valori possibili
C18	Velocità ventilazione in STANDBY	Minima	Minima Media Massima
C19 Convezione naturale No		No/Si
C20	Stato con seriale disconnessa	Tastiera / seriale	Tastiera / seriale Da supervisore
nC21 Lingua Italiano			Italiano, Inglese, Francese, Tedesco, Spagnolo
C22 Display Stand-by Spento			Spento Orologio, Temperatura

5.1.3 Vincoli di configurazione

La configurazione del terminale idronico deve tenere conta delle seguenti esigenze:

—se è presente la resistenza è necessario che sia presenteanche la sonda acqua;
—se è presente la resistenza edanche la valvola.
questa devese sere a 3 VIE (NO VALVOLA 2VIE);
— se la commutazione ESTATE/INVERNO è impostata su "Auto su temp. acqua" è necessario che sia presente ancche la sonda acqua;
— nei terminali a 4 tubi non più essere presente la resistenza;
— nei terminali a 4 tubi con una sola sonda acqua non si può impostare la commutazione estate/ inverno su "Auto su temp. acqua";
— è possibile impostare la commutazione estate/ inverno su "Auto su temp. aria" solo se è presente la resistenza elettrica oppure se il terminale idronico è a 4 tubi;
—se la commutazione ESTATE/INVERNO è impostata su "Auto su temp. acqua" non è possibleutilizzare una valvola a 2 vie. La sonda acquadeve essere installata in un punto del circuito idraulico con circolazione minima.

5.1.4 Uscita digitale configurable

La schedadi potenza presenta una uscita digitale (indicata con O7 dello schemaelettrico) il cui stato cui quere assere legato ad uno degli stati di funzionamento del terminale idronico riportati nel seguente elenco:

Modalità funzionamento
Richiesta di raffreddamento o riscaldamento
Richiesta di raffreddamento
Richiesta di riscaldamento
- Stato ON/OFF del terminale idronico
— Presenza di allarme
— Chiamata deumidifica
—Chiamata umidifica
Alta temperatura ambiente
— Bassa temperatura ambiente
—Mancanza consenso acqua al riscaldamento
— Mancanza consenso acqua al raffreddamento
— Da supervisore e selezionali tramite il parametro di configurazione "Configurazione O7". Inoltre è possibile scegliere, con l'impostazione del parametro successivo "Logica uscita digitale", se lo stato del relè deve seguire la logica NA (Normalmente Aperto) o NC (Normalmente Chiuso).

5.1.5 Modo Stand-by

Dopo 30 secondi in cui non viene eseguita alcuna operazione sulla tastiera dell'interfaccia utente la schermata principale si porta in modalità stand-by, visualizzando la temperature ambiente. Toccando lo schermo in qualsiasi punto, ritorna la schermata HOME.

5.1.6 Interruzione collegamento seriale

In caso di interruzione del collegamento serialle con dato impostato come SLAVE, FWTOUCH manterrà le impostazioni di ON/ OFF e di modalità ESTATE/INVERNO da supervisore o ripristinerà le ultime impostazioni da tastiera a seconda della selezione del corrispondente parametro di configurazione.

5.2 ELENCO PARAMETRI DI REGOLAZIONE

ID Descrizione Default
R1 Limite minimo SET di raffreddamento 10.0°C
R2 Limite massimo SET di raffreddamento 35.0°C
R3 Limite minimo SET di riscaldamento 5.0°C
R4 Limite massimo SET di riscaldamento	30.0°C
R5 Limite minimo SET di umidità	35%
R6 Limite massimo SET di umidità	75%
R7 Isteresi umidità	5%
R8 Offset sulettura umidità	0%
R9	Minimo valore della ventilazione modulante	20%
R10	Massimo valore della ventilazione modu-lante - Raffreddamento	100%
R11	Massimo valore della ventilazione modu-lante - Riscaldamento	100%
R12 Offset sonda aria	0.0°C
R13 Offset sonda acqua	0.0°C
R14 Offset sonda acqua riscaldamento	0.0°C
R15 Offset stratificazione aria	0.0°C
R16 Isteresi Economy	0.0°C
R17 SET consenso acqua raffreddamento	17.0°C
R18 Isteresi consenso acqua raffreddamento 5.0°C
R19 SET consenso acqua riscaldamento	37.0°C
R20 Isteresi consenso acqua riscaldamento	7.0°C
R21 SET consenso acqua deumidifica	10.0°C
R22 Isteresi consenso acqua deumidifica	2.0°C
R23 SET consenso acqua valvola	30°C
R24 Isteresi consenso acqua valvola	5.0°C
R25 SET consenso acqua resistenza	39.0°C

ID Descrizione Default
R26 Isteresi consenso acqua resistenza	2.0°C
R27 SET controlo minima temperatura	9.0°C
R28 Isteresi controlo minima temperatura	1.0°C
R29 Zona neutra	5.0°C
R30 %ventilazione modulante in standby	20%
R31 Tipo di regolazione	Proportionale

5.3 ELENCO PARAMETRI DI RETE E CONNECTIONI (TOKEN 20)

ID Descrizione Default Valori possibili
	SETUP RS485
N1 MST/SLV nessuno			NessunoMasterSlave localeSlave da SPV
N2 Protocollo Modbus Modbus
N3 Indirizzo serialle 0			0-255(MASTER = 0; SLAVE = 1-255)
N4 Velocità 9600			12002400480096001920038400
N5 Controllo temperaura da Master Si			NoSi
	SETUP OC
N7 MST/SLV Master			MasterSlave
N8 Indirizzo serialle 0			FWTOUCH master:0
			FWTOUCH Slave: 2-255
	SETUP rete Wireless
N9 Abilitazione WI-Fi/BLLE (Bluetooth) No			NoSi

6.1 COMMUTAZIONE ESTATE/INVERNO

Sono presenti 4 differenti ed alternative logiche di selezione della modalità di funzionamento del termostato definite in base alla configurazione impostata sul dato:

• Locale: scelta dall'utente agenda sul tastingo MO DE
  —Distanza: in funzione dello stato dell'ingresso digitale DI1
  in funzione della temperatura dell'acqua

NEF: Nel caso di allarme sonda acqua il

controllo della modalità torna temporaneamente nella modalità Locale.

in funzione della temperatura dell'aria:

Dove:

— Set è la temperatura aria impostata con le frece
— ZN è la zona neutral

La modalità di funzionamento del termostato è indicata sul display dai symboli di RAFFREDDAMENTO e di RISCALDAMENTO

6.2 VENTILAZIONE

6.2.1 Aspetti generali

Il controlo può gestire duetipologiedivventilazione:

—ventilazione a gradini con un numero fisso di velocità selezionabili (3 o 4);
ventilazione modulante con velocità variabile da 0 a 100%

L'utilizzo dell'une o l'altra tipologia di gestione è legata al tipo di ventilatore (a gradini o modulante) montato a bordo macchina. A suaolta la regolazione a gradini segue due logiche diverse in base al tipo di valvola/e (ON/OFF oppure modulante).

Riassumendo, le logiche di regolazione automatica gestite dal dato (e descritte in dettaglio nel seguito) sono le seguenti:

ventilazione a 3 velocità con variazione automatica a gradini e valvola ON/OFF (o assente), in modalità raffreddamento e riscaldamento;
ventilazione a 4 velocità con variazione automatica a gradini e valvola ON/OFF (o assente), in modalità estate e inverno;
ventilazione a 3 velocità con variazione automatica a gradini e valvola modulante, in modalità estate e inverno;
ventilazione a 4 velocità con variazione automatica a gradini e valvola modulante, in modalità estate e inverno;

—regolazione della ventilazione modulante con valvola ON/OFF, in modalità estate e inverno;
-regolazione della ventilazione modulante con valvola modulante.

6.2.2 Convezione naturale

Abilitando il parametro da menu configurazione nelle unità con valvola, la ventilazione in riscaldamento viene ridardata di 0.5^ per consentire una prima fase di convenzione naturale.

6.2.3 Ventilazione a gradini

Utilizzato i tasti UP/DOWN è possibile scegliere fra le seguenti velocità:

— Velocità AUTOMATICA: in funzione della temperatura impostata e quale dell'aria ambiente;
— Velocità SUPERMINIMA: selezionabile solo se il terminale idronico ha 4 velocità;
— Velocità MINIMA
— Velocità MEDIA
— Velocità MASSIMA

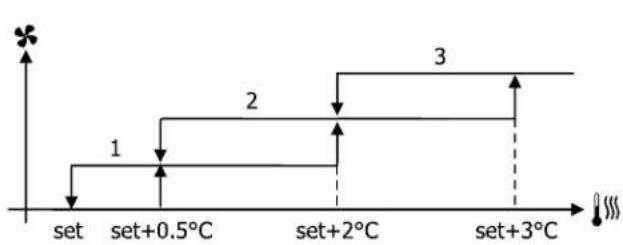

FUNZIONAMENTO AUTOMATICO PER TERMINALI IDRONICO A 3 VELOCITA' E VALVOLA/E ON/OFF (O ASSENTE/I):

1. Velocità MINIMA

2. Velocità MEDIA

3. Velocità MASSIMA Raffreddamento:

Riscaldamento:

FUNZIONAMENTO AUTOMATICO PER TERMINALE IDRONICO A 4 VELOCITA' E VALVOLA/E ON/OFF (O ASSENTE/I):

1. Velocità MINIMA
2. Velocità MEDIA
3. Velocità MASSIMA

sm. Velocità SUPERMINIMA Raffreddamento:

Riscaldamento:

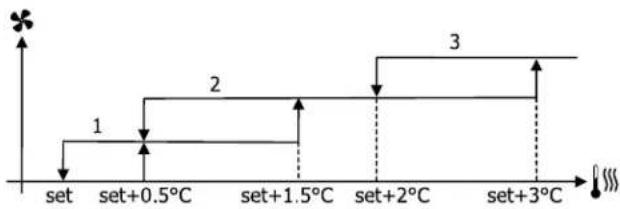

FUNZIONAMENTO AUTOMATICO PER TERMINALE IDRONICO A 3 VELOCITA' E VALVOLA/E MODULANTE/

1. Velocità MINIMA
2. Velocità MEDIA
3. Velocità MASSIMA

Raffreddamento:

Riscaldamento:

FUNZIONAMENTO AUTOMATICO PER TERMINALE IDRONICO A 4 VELOCITA' E VALVOLA/E MODULANTE/I:

1. Velocità MINIMA
2. Velocità MEDIA
3. Velocità MASSIMA

sm. Velocità SUPERMINIMA

Raffreddamento:

Riscaldamento:

6.2.4 Ventilazione modulante

La logica di gestione della ventilazione modulante prevede, come per la ventilazione a gradini, due possibili modalità di funzionamento:

—funzionamento AUTOMATICO
—funzionamento a VELOCITÀ FISSA

La selezione della percentuale di funzionamento avviene agenda sui tasti +e - ,mente impostando un valore di ventilazione inferiore al minimo (20%) o superiore al massimo (100%) iene attivata la ventilazione automatica.

TABLELA CON MANUALE AUTO E FORZATA

6.2.5 Velocità forzata

La normale logica di ventilazione (sia modulante che non modulante) verrà注意事项 nel caso di particolari situazioni di forzatura che possono essere necessarie per il corretto controllo della temperature o funzionamento del terminale.

Si possono avere:

in RAFFREDDAMENTO:

— con sonda aria a bordo macchina e configura zioni con valvola: viene mantenuta la minima velocità disponibile ancche a temperatura raggiunta

— con sonda aria a bordo macchina e configura-zioni sulla valvola: agli 10 minuti di ventilatore fermo viene eseguito un lavaggio di 2 minuti

alla velocità media per permettere alla sonda aria unalettura più corretta della temperatura ambiente

—se impostata ventilazione in standby sempre ON viene mantenuta la velocità selezionata una volta raggiunto il setpoint di temperatura.

in RISCALDAMENTO:

— con resistenza attiva: viene forzata la ventilazione alla velocità media

— una volta spenta la resistenza: viene mantenuta, per 2 minuti, una post ventilazione alla velocità media. (NB: tale ventilazione verrà completata although se il termostato dovesse essere venir spento o si passasse alla modalità raffreddamento).

—se impostata ventilazione in standby sempre ON viene mantenuta la velocità selezionata una volta raggiunto il setpoint di temperatura.

6.2.6 Consenso ventilazione da sonda acqua

Indipendente malo di ventilatore presente (a gradini o modulante), il funzionamento della ventilazione è vincolato al controllo della temperature acqua dell'impianto. In base alla modalità di lavoro si hanno differenti soglie di consenso in riscaldamento e raffreddamento.

L'assenza di tale consenso alla chiamata del termostato, verra individata sul display con il lampeggio-del symbolo della modalità attiva Raffreddamento e Riscaldamento. Tale consenso viene ignorato in caso di:

— sonda acqua non prevista o in allarme perché scollegata

in raffreddamento con configurazioni a 4 tubi

6.3 VALVOLA

Il controlo cui gestire valvole a 2 o 3 vie, di tipo ON/ OFF (cchio tutte aperta o tutte chiusa) oppure modulante (l'apertura della valvola cui variare tra 0% e 100% ).

6.3.1 Valvola ON/OFF

L'apertura della valvola (2 o 3 vie)iene comanda-ta in funzione del set di lavoro e della temperatura dell'aria.

Raffreddamento:

Riscaldamento:

6.3.2 Valvola modulante

L'apertura della valvola (2 o 3 vie)iene comanda-ta in funzione del set di lavoro e della temperatura dell'aria.

La logica di regolazione dell'apertura segue i diagrammi riportati di seguito.

Raffreddamento:

RISCALDAMENTO CON CONFIGURAZIONI A 3 VELOCITA

6.4 RESISTENZA ELETTRICA

6.4.1 Attivazione

Qualora impostatapreventamente la presenza da parametro di configurazione eabilitato l'utilizzo da tasto nel MENU UTENTE, la resistenza elettrica viene utilizzata su chiamata del termostato in base alla temperatura ambiente:

6.3.3 Consenso valvola da sonda acqua

Il controlledo della temperatura dell'acqua per il consenso all'apertura interessa solo configurazioni con valvole a 3 vie e resistenza elettrica. In tali configurazioni verrà fatto un controllo della temperatura dell'acqua in caso di:

Riscaldamento con resistenza: il funzionamento della resistenza comporta la forzatura della ventilazione; è necessario quando evitare l'eventuale passaggio di acqua troppo fredda nel terminale:

Post ventilazione dovuta allo spegnimento resistenza: mantenuta fino allo scadere del tempo stabilito,anche nel caso dichio della modalità di funzionamento.Durante la post ventilazione il consenso dell'acqua coincidera con quello visto per la ventilazione.

INFO L'attivazione comporta una forzatura della ventilazione.

Tale consenso non verra dato nel caso di sonda dell'acqua non prevista o scollegata.

6.4.2 Consenso resistenza da sonda acqua

Il consenso per l'attivazione della resistenza è legato al controllo della temperatura dell'acqua.

Di seguito la logica di consenso relativa: RISCALDAMENTO

6.5 ECONOMY

La funzione di Economy ha l'obiettivo di ridurre la rumorosità ed il consumo elettrico del terminale idronico (ad esempio durante il funzionamento notturno). Qualora impostata preventivamente la presenza da parametro di configurazione eabilitato l'utilizzo da tasto nel MENU UTENTE, la

funzione Economy precede una corazione del setpoint di 2.5^ e una forzatura alla minima velocità disponibile:

Raffreddamento: set + 2.5°C
Riscaldamento: set - 2.5°C

6.6 CONTROLLO MINIMA TEMPERATUREA

Qualora impostata preventamente la presenza da parametro di configurazione eabilitato l'utilizzo da tasto nel MENU UTENTE, tale logica permette di impedire, con termostato spento, che la temperature ambiente non scenda al di fatto di una soglia impostabile all'interno della stessa schermata di abilitazione, forzando il terminale in modalità riscaldamento per il tempo necessario.

Se la resistenza elettrica è presente,essa verrà utilizzata solo nel caso in cui fosse stata precedente mezione come risorsa in riscaldamento.

6.6.1 Attivazione

Se tale controlo è selezionato, il terminale si accenderà nel caso in cui la temperatura ambiente scenda al di sotto dei 9^ :

Una volta riportata la temperatura sopra i 10^ il termostato ritornera nella situazione di Off.

INFO: Un eventuale OFF da ingresso digitale inibirà tale logica.

6.7 DEUMIDIFICA

Il display FWTOUCH presente una sonda di umidità interna, pertanto è sempre possibile abilitare la funzione di deumidifica.

La funzione di deumidifica, utilizzabile nella sola modalità raffreddamento, qualora abilitata nella schermata dedicata accessibile dal MENU UTENTE, prevede di far funzionare il terminale con lo scopo di ridurre l'umidità presente in ambiente forn a raggiungere il setpoint imbastabile nella stessa schermata di abilitazione.

6.7.1 Logica

La velocità di ventilazione verrà forzata alla minima o, nel caso di temperatura aria molto superiore al set impostato, alla media velocità:

Dovendo riportare l'umidità al valore impostato, la ventilazione (e la valvola, se presente) verrà attivataanche nel caso in cui la temperature ambiente abbia più raggiunto il set relativo (visible sul disply).Nel caso si scenda troppo al di sotto di tale

soglia tale logica verrà momentaneamente inibita.

6.7.2 Consenso deumidifica da sonda acqua

Il consenso per l'attivazione della deumidifica è legato al controllo della temperatura dell'acqua. Di seguito la logica di consenso relativa:

Il mancato consenso preveDE l'inibizione momentaea della funzione di deumidifica. Lo stesso verra fatto nel caso la sonda venga scollegata.

INFOC Una volta raggiunta l'umidità di riferimento o dato in OFF il comando, la deumidi-fica verrà disattivata.

6.8 ALLARMI

Gli allarmi gestiti dal comando e segnalati a display sono i seguenti:

— Allarme sonda aria
— Allarme sonda acqua
— Allarme sonda umidita
—Allarme lieve da ID (originato alla chiusura dell'ingresso ID4)
—Allarme grave da ID (originato alla chiusura dell'ingresso ID5)
Allarme connessione OC (originato alla perdi ta di connessione del display con la sched)

7 RETI E CONNECTIVITA

FWTOUCH offre la possibilità d'interfacciarsi in reti del tipo:

1. rete RS485 con supervisore. Vedi figura 11.1 p. 144

2. rete SMALL: rete SMALL RS485 e rete SMALL on-de convogliate

3. rete MISTA (Supervisore + OC oppure RS485 + OC). Vedi figura 11.4 p. 144

Attraverso la porta serialle RS485 è possibile collegare i comandi FWTOUCH (fino a 247 terminali idronici) ad un software di gestione che utilizes come protocollo di communicateso the standard MODBUS RTU con le seguenti caratteristiche:

— baudrate impostabile (default: 9600);
— nessuna parità
8 bit di dati
-1 bit di stop

All'interno di una rete di supervisione, ciascun commande FWTOUCH si comporta come uno SLAVE nei confronti delsystema di gestione centralizzato che costituisce il MASTER della rete. Vedi figura 11.1 p. 144.

Una volta eseguito il cablaggio della rete, è necessario configurare ciascun dato FWTOUCH. Entrare nell'elenco dei parametri di rete e connessioni (accessibile da tasto del MENU UTENTE) ed impostare i parametri di SETUP RS485 come segue:

MST/SLV = "Slave da SPV"
—Protocollo = "Modbus"
- Indirizzo serialie = impostare un valore da 1

255

— Velocità = impostare in base alle esigenze del Master lasciare inalterati i parametri di SETUP OC (MST/SLV = nessuno).

INEOF per i dettagli sul cablaggio della rete si raccomanda lalettura del documento "Linee giuda rete RS485", disponibile sull'area download del situ Daikin.

Le funzioni riconosciute e gestite dal commando come SLAVE sono le seguenti:

Codice Descrizione
01	lettura di coil status
02	lettura di input status
03	lettura di holding register
04	lettura di input register
15	scrittura multipla di coil status
16	scrittura multipla di holding register

AVVERTENZA: A seguito dell'utilizzo di standard diversi del protocollo MODBUS, gli indirizzi riportati nelle tabelle seguenti potrebbero differire di una unità.

aLe variabili disponibili sono le seguenti:

Coil status (digitali dilettura/scrittura)

Descrizione
1	comando ON/OFF
2	comando ESTATE/INVERNO
3	comando ECONOMY
4	comando ABILITAZIONE ANTIGELO
5	comando ABILITAZIONE RESISTENZE ELETTRICHE
6	comando MAN/AUTO della ventilazione modulante
7	abilitazione ON/OFF da MASTER
8	abilitazione ECONOMY da MASTER
9	abilitazione ESTATE/INVERNO da MASTER
10	abilitazione ANTIGELO da MASTER

Descrizione
11	abilitazione RESISTENZE ELETTRICHE da MASTER
12	abilitazione SETPOINT da MASTER
13	abilitazione LIMITI DEL SETPOINT da MASTER
14	abilitazione VELOCITA' VENTILAZIONE da MASTER
15	comando BLOCCOTASTIERA
16	consenso abilitazione CONTROLLO UMIDITà da MASTER
17	abilitazione CONTROLLO UMIDITÀ
18	comando USCITA DIGITALE CONFIGURABILE NO7
19	comando abilitazione FASCE ORARIE

Input status (digitali di solalettura)

Descrizione
1	ON/OFF terminale idronico
2	ESTATE/INVERNO

Descrizione
3	ECONOMY arrivolo
4	ANTIGELO arrivolo
5	presenza di ALLARME
6	Allarme sonda temperatura ambiente
7	Allarme sonda temperatura acqua
8	Allarme sonda temperatura acqua calda (solo se terminale idronico a 4 tubi)
9	Allarme sonda umidità ambiente
10	Numero velocità (3/4)
111	Numero tubi (2/4)
12	Tipo ventilazione (STEP/MODULANTE)
13	Sonda di regolazione (INTERFACCIÀ UTENTE/SCHEDA DI POTENZA)
14	Presenza resistenze elettriche
15	Presenza sonda umilità
16	Stato uscita digitale 1 (01)
17	Stato uscita digitale 2 (02)

Descrizione
18	Stato uscita digitale 3 (03)
19	Stato uscita digitale 4 (04)
20	Stato uscita digitale 5 (05)
21	Stato uscita digitale 6 (06)
22	Stato uscita digitale 7 (07)
23	Presenza sonda acqua
24	Presenza sonda acqua calda (terminale idronico a 4 tubi)
25	Deumidifica attiva
26	Valvola aperta
27	Terminale idronico spento da lavoro remoto
28	Regolazione ventilazione (MANUALE/AUTOMATICA)
29	Resistenza attiva
30	Presenza valvola
31	Abilitazione ECONOMY da lavoro

Holding register (interne/analogiche dilettura/scritture)

Descrizione
1	SET di temperatura estivo (raffreddamento)
2	Limite minimo SET di temperatura estivo
3	Limite massimo SET di temperatura estivo
4	SET di temperatura invernale (riscaldamento)
5	Limite minimo SET di temperatura invernale
6	Limite massimo SET di temperatura invernale
7	SET di temperatura unico (se EST/INV su temp.acqua/aria)
8	SET di umidità

Descrizione
9	Limite minimo SET di umidità
10	Limite massimo SET di umidità
11	Velocità della ventilazione a gradino:0 = vel. superminima1 = vel. minima2 = vel. media3 = vel. massima4 = vel. AUTO
12	Velocità della ventilazione modulante

Input register (Interne/analogiche di solalettura)

Descrizione
1 Temperatura ambiente
2 Umidità ambiente
3 Temperatura acqua
4 Temperatura acqua calda (solo se terminale idronico a 4 tubi)
5	Stato della ventilazione a gradini:0 = ventilazione ferma1 = vel. superminima2 = vel. minima3 = vel. media4 = vel. massima
6 Valore % della ventilazione modulante

Descrizione

7 Valore % della uscita analogica 1

8 Valore % della uscita analogica 2

9 Valore % della uscita analogica 3

10 SET di temperatura attivo

11 SET di temperatura estivo

12 SET di temperatura inveriale

13 SET di temperatura unico (se EST/INV su temp.acqua/aria)

14 SET di umidità attivo

15 Tipo valvola (ASSENTE/ON-OFF/MODULANTE)

7.2 SOLUZIONI DI RETE "SMALL"

Le soluzioni di rete "SMALL" costituiscono un systema di rete Master/SlavE in cui uno dei comandi FWTOUCH svolge la funzione di MASTER nelle tutti gli altri comandi FWTOUCH della rete svolgono la funzione di SLAVE. Visono due possibilità di realizzazione, ciascuna con

differenti funzionalità e tipologia di connessione:

— Rete SMALL su RS485
— Rete SMALL su ONDE CONVOGLIATE

7.2.1 Rete SMALL su RS485

La connessione si realizza in quello caso mediante

il bus RS485, costuito da un cavo dati schermato e twistato a 2 conduttori. Vedi 11.2 p. 144

INEOF Per i dettagli sul cablaggio della rete si raccomanda lalettura del documento "Linee Guida Rete RS485" disponibile sull'area download del situ Daikin.

Il dato MASTER invia ai comandi SLAVE le seguenti impostazioni:

—MST/SLV = impostare "Master" sul dato FWTOUCH che costituisce il MASTER della rete, perché impostare "Slave locale" su tutti comandi FWTOUCH costituiscono gli SLAVE della rete.
—Protocollo = "Modbus"
- Indirizzo serialie = impostare un valore da 1 a 255 solamente nei comandi SLAVE.
— Velocità = non modificare (9600)

• Modalità di funzionamento: (Raffreddamento oLasciare inalterati i parametri di setup oc (MST/SLV riscaldamento); = nessuno).

— Stato ON/OFF del dato: tutti i dati SLAVE si adeguano allo stato ON/OFF del dato MASTER;
- Abiltazione del controllo della minima temperature ambiente;
—SET di temperatura ambiente;

oppure (in base al parametro "Controllo temperatura da MASTER" all'interno del menu "Reti e Connessioni"):

— Limiti per la modifica del SET di temperatura ambiente (sia ESTIVO che INVERNALE): su ciascun dato SLAVE la variazione del SET è consentita con un delta di ± 2^ intorno al valore del SET impostato sul dato MASTER.

Per quanto riguarda lo stato ON/OFF, su ciascun commande SLAVE è consentito:

ON locale automatico in caso di richiesta alla funzione di controllo della minima temperature dell'aria ambiente
ON/OFF locale automatico secondo le fasce orarie, qualora abilitate;
OFF su dato SLAVE da ingresso digitale nel caso in cui quello sa abilitato.

Ciascun commande SLAVE conserva autonomia nella gestione della velocità della ventilazione, nell'attivazione della funzione ECONOMY e nell'impostazione del valore del SET (con le limitazioni sopra descritte).

Questo tipo di rete non consente la presenza anche di una rete di supervisione in quanto le porteseriali RS485 di tutti i comandi (sia il MASTER che gli SLAVE) sono più occupate per la realizzazione della rete SMALL.

Una volta eseguito il cablaggio della rete, è necessario configurare ciascun dato FWTOUCH. Entrare all'interno dell'elenco e i parametri di rete e connessioni (accessibili da tasto dal MENU UTENTE) ed impostare i parametri di SETUP RS485 come segue:

7.2.2 Rete SMALL su onde convogliate

Questo tipo di configurazione permette di controllare sono ad un massimo di 32 terminali idronicitramite una sola interfaccia utente.

La connessione si realizza mediante un bus OC, cosituito da un cavo dati schermato e twistato a 2 conduttori. Vedi 11.3 p. 144.

Il dato MASTER, in quello caso, impone a tutti i dati SLAVE collegati alla rete un funzionamento (istante per istante)idente a quello del dato MASTER stesso. Ciacun dato SLAVE non possiede quando alcuna autonomia decisionale e inoltre non è dotato di una propria interfaccia utente.

Prima di eseguire il collegamento delle schede di potenza alla rete è necessario configurare ciascuna scheda di potenza.

Collegare l'interfaccia utente a ciascuna scheda di potenza.

'Entrare all'interno dell'elenco e i parametri di rete e connessioni (accessibili da tasto dal MENU UTENTE) ed impostare i parametri di SETUP OC come segue:

— MST/SLV = impostare "Master" sulla scheda di potenza che costituisce il MASTER della rete e "Slave" su tutti gli SLAVE della rete.
- Indirizzo serialie = impostare un valore da 2 a 34 sui comandi SLAVE.

AVVERTENZA: una volta impostata la schedadi potenza come SLAVE,questa non più comunicare con qualunque interfaccia utente al successivo riavvio del commando. In quello caso è necessario eseguire un RESETtramite la seguente procedura: scollegare la schedadi potenza dalla rete e,mantenendola alimentata,mettere in cortocircuito per 15 secondi l'ingresso digitale 10 (morsetti I10 e IC).

7.3 RETEMISTA

La rete SMALL su onde convogliate cui essere collegata anche ad una rete di supervisione (solutazione con supervisore oppure SMALL) su RS485 attraverso la porta seriale RS485 del commande MA-STER, ottenendo in quello modo una cosidetta

RETE MISTA. In figura 11.4 p. 144 è riportato lo schema della rete mista costituita da rete SMALL su ONDE CONVOGLIATE abbinata ad una rete di supervisione.

» Tabella riassuntiva parametri

RS485 Supervisor BMS SMALL RS485					SMALL OC	Rete mista
MST/SLV Slave da SPV			FWTOUCH Master:Master		-	FWTOUCH Master:Master
			FWTOUCH SlaveSLAVE da PSV		-	FWTOUCH SlaveSLAVE da PSV
Protocollo Modbus	Modbus - Modbus
Indirizzo seriale 1...255			FWTOUCH Master:0 - FWTOUCH Master:0
			FWTOUCH Slave: 1...255 -		FWTOUCH Slave: 1...255
Velocità	In base al Master		9600		- 9600
OC
MST/SLV		-	-	FWTOUCH Master: MasterFWTOUCH Master: Slave
Indirizzo Seriale		-	-	FWTOUCH Master: 0FWTOUCH Master: 2...255

8 SIGNIFICATO LED

	Blu Verde Rosso
Status led Terminale idronico off Terminale idronico on Presenza allarme
Network led Master OC Comunicazione ok			Assenza di comunicazione

INFOF Guardando frontalmente la schedadi potenza, lo NETWORK LED èosto a sinistra );nmre il STATUS LED èosto a destra.

9 DATI TECHNICI

Alimentazione	230Vac 50/60Hz
Temperatura Funzionamento	Potenza 2,5 W
Temperatura Stoccaggio	Range 0-50°C
Grado di protezione IP	Range -10-60°C
Tipo scheddi potenza	IP30 (interfaccia utente)
Reile di uscita	Tipio 1.C
Ingressi	Normal Open 5A @ 240V (Resistivo) Temperatura ambiente max.: 105°C Micro-interruzione
Sonde di Temperatura	Sonde di Temperatura NTC Sonde attive 0-5V Contatti puliti (ingressi digitali)

Sonda di umidità	Sonde NTC 10K Ohm @25°C Range -25-100°C
Sezione max cavi per morsetti	1,5 mm²
Grado di inquinamento	Grado II
Categoria di resistenza a calore/fuoco	Categoria D
Categoria di sovratensione	Categoria II
Norme di conformità EMC	EN 61000-6-1(2007) EN 61000-6-3(2007) + A1(2011)
Norme SAF	EN 60730-2-9:2010 EN 60730-1:2000 + A1:2004 + A2:2008 + A12:2003 + A13:2004 + A14:2005 + A16:2007

10 INSTALLAZIONE E MANUTENZIONE

ATIENZIONE l'installazione e l'avviamento dell'unità devono essere effettuati da personale competente, secondo le regole della corretta pratica impiantistica, in conformità alle normative vigenti.

Per anni unità, prevedere sulla rete di alimentazione un erruttore (IL) con contatti di apertura con distance di almeno 3mm e un fusabile (F) di protezione adeguato.

ATTENZIONE Installare l'unità, l'interruttore di linea (IL), e/o gli eventuali comandi a distanza in una posizione non raggiungibile da persone che si trovino nella vasca da bagno o nella doccia.
ATTENZIONE i filtri di rete associatiagli inverter (allo scopo di ridurre le emissione condotte e garantire quando la conformità della macchina alla direttiva EMC) producono correnti di

dispersione verso terra. Ciò può provocare, in alcuni casi, l'intervento dell'interruttore differenziale di sicurezza. E' consigliabile prevedere un interrottore differenziale aggintivo, con taratura modificabile, dedicato alla sola linea di alimentazione della macchina.

ATTENZIONE: Le operazioni di manutenzione devono essere effettuate esclusivamente da un centro assistenza autorizzato dal costruttore o da personale qualificato. Per motivi di sicurezza, prima di compiere qualsiasi manutenzione o pulizia, spegnere l'apparecchio ponendo il controllo elettronico su "OFF" e l'interruttore di linea su 0 (OFF).

A seguire verranno descripte le procedure d'instaòllazione dell'interfaccia utente, della schedà di potenza e delle sonde, con istruzioni specifiche per i singoli terminali idronici della gamma Daikin.

10.1 INSTALLAZIONE DELLE SONDE

Il comando FWTOUCH gestisce le seguenti sono:

— Sonda per la lattura della temperatura aria integrata all'interno dell'interfaccia utente; non necessita di alcuna operazione particolare d'inistallazione.

Sonda (opzionale ed alternative alla precede te) collegata alla sched di potenza per la lettura della temperatura dell'aria aspirata alla macchina oppure in qualunque altro punto nell'ambiente soggetto alla regolazione della temperatura (SONDA ARIA REMOTA)

— Sonde (opzionali) per lalettura della

temperatura acqua: è possibile connettere una o due sonde a seconda che il terminale sia connesso ad un impianto a 2 o a 4 tubi.

— Sonda (opzionale) per lagettura dell'umidità relativiva ambiente collegata alla sched di potenza

ATTENZIONe Al fine di evitare disturbi e seguenti anomalie di funzionamento, i cavi delle sono NON devono trovarsi in prossimità di cavi di potenza (230V)

10.2 INSTALLAZIONE DELLA SONDA ARIA REMOTA

L'utilizzo della sonda d'aria remota per la regolazione della temperatura ambiente è opzionale. Qualora utilizzata,essa diventa la sonda di regolazione principale al posto della sonda situata all'interno dell'interfaccia utente. In agli caso è sempre possibile scegliere la sonda principale di regolazione della temperatura ambiente intervenendo sul parametro "sonda aria" contentuto all'interno del MENU CONFIGURAZIONE.

La sonda aria remota va sempre collegata ai

morsetti L1-IC della sched di potenza.

Utilizzare il portasonda adesivo in plastica fornito in dotazione:

—VentilconvettoreZenza zoccolo (11.5 p. 145)
— Ventilconvettore con zoccolo (11.6 p. 145)
—Ventilconvettore con aspirazione frontale (11.7 p. 145)

10.3 INSTALLAZIONE DELLA SONDA ACQUA

La sonda per lalettura della temperatura dell'acqua (cavo di colore bianco) è un accessorio opzionale. Nel caso di terminali idronici a 2 tubi (singola batteria) la sonda acqua va collegata ai morsetti L2 - IC della schedadi potenza.

Nel caso di terminali idronici a 4 tubi è possibile scegliere (mediante il parametro "Numero sonoonde acqua" del MENU CONFIGURAZIONE) quando sonde (una o due) utilizzato.

Se si sceglie di utilizzato una sonda acqua, questa va installata in modo tale da leggere la temperatura dell'acqua di riscaldamento (quindi installata sulla batteria acqua calda) e va collegata ai morsetti L2 - IC della sched di potenza.

Se invece si sceglie di utilizzato due sonde acqua, la sonda per lalettura della temperatura acqua fredda va collegata ai morsetti L2 - IC della schedadi potenza nelle sonda per lalettura della temperatura dell'acqua calda va collegata ai morsetti L3-IC della schedadi potenza.

Utilizzato l'apposto portasonda in rame per la sonda dell'acqua e sistemarlo, a seconda dei casi, come descritto di seguito.

Ventilconvettori per:

• Impianto a 2TUBI - NO VALVOLA o VALVOLA 2

VIE: la sonda dell'acqua deve essere posizionata sullo scambiatore (Fig.11.8);

— Impianto a 4TUBI - NO VALVOLE o VALVOLE 2

VIE: la sonda dell'acqua (se unica) va posizionata sullo scambiatore del circuito di riscaldamento (11.9 p. 146); l'eventuale seconda sonda va posizionata sullo scambiatore del circuito di raffreddamento;

— Impianto a 2TUBI - CON VALVOLA 3 VIE: la

sonda dell'acqua va posizionata all'entrata del la valvola, sul ramo proveniente dall'impianto (11.10 p. 146);

• Impianto a 4TUBI - CON VALVOLE 3 VIE: la sonda dell'acqua (se unica) va posizionata all'entrata della valvola di riscaldamento, sul ramo proveniente dal circuito (11.11 p. 146); l'eventuale seconda sonda va posizionata all'entrata della valvola di raffreddamento sul ramo proveniente dal circuito.

FWD-A/FWN-A

Esempio, valvole montate sulla fancata sinistra (11.12 p. 146):

Per terminale idronico FWD-A/FWN-A privo di valvole, per impiani a due tubi, la sonda acqua va posizionata sul tubo all'ingresso dello scambiatore.

Per terminale idronico FWD-A/FWN-A privo di valvole, per impianti a quattro tubi, la sonda acqua va posizionata sul tubo all'ingresso dello scambiatore del circuito di riscaldamento.

FWB-C/FWP-C

Esempio, valvole montate sulla fiancata sinistra (11.13 p. 147):

Per terminale idronico FWB-C/FWP-C privo di valvole, per impiani a due tubi, la sonda acqua va posizionata sul tubo all'ingresso dello scambiatore.

—Per terminale idronico FWB-C/FWP-C privo di valvole, per impianti a quattro tubi, la sonda acqua va posizionata sul tubo all'ingresso dello scambiatore del circuito di riscaldamento.

10.4 INSTALLAZIONE DELL'INTERFACCIA UTENTE

Scegliere una zona per l'installazione dell'interfaccia utente lavorante accessibile per l'impostazione delle funzioni ed efficace per la rilevazione della temperatura ambiente (almeno 1,5 m dal pavimento). Evitare quindi:

— positivi esposte direttamente all'irraggiamento solare;
— positivi soggette a correnti dirette di aria calda o fredda;
—di interporre ostacoli che impediscano la rilevazione corretta della temperatura (tendaggi o mobili);
— presenza costante di vapore d'acqua (cucinedi potenza va eseguito utilizzato i connettori a ecc.); 2 morsetti delle onde convogliate presenti su entri; di coprire o incassare a muro. trambi i dispositivi (vedere schemae elettrico). Nel
— Collegare il morsetto all'interfaccia utente.
Richiudere il dato utilizzato la vite di chiusura.

Per l'installazione dell'interfaccia utente a parete è consigliabile l'utilizzo di una scatola elettrica da incasso portafrutti 503, dietro al dato, per l'alloggiamento dei cavi. Per il montaggio seguire le seguenti istruzioni:

— Togliere la vite di chiusura dell'interfaccia uten-schematura. Si raccomanda inoltre il collegamento (11.14 p. 147).
— In caso di utilizzo di una scatola da incasso por-sul lato dell'interfaccia utente sua sulla schedà di tafrutti 503, far passare i caviattraverso la ferito- potenza (p. 149 e p. 150).
-schermatura. Si raccomanda inoltre il collegamento del conduttore di schermatura al morsetto (-) sua
-sul lato dell'interfaccia utente sua sulla schedà di potenza (p. 149 e p. 150).

ia della base dell'interfaccia utente edutilizzare

per il fissaggio gli apposti fori (11.14 p. 147).

Altrimenti forare la parete dove si vuole installare l'interfaccia utente, in corrispondenza delle asole di fissaggio poste nella base del comando. Utilizzare la base dell'interfaccia utente come dima per la foratura.Passare i caviattraverso la feritoia della base e fissarla con dei tasselli alla parete precedentente forata (11.15 p. 147).

Il collegamento tra l'interfaccia utente e la Scheduled potenza va eseguito utilizzato i connettori a 2 morsetti delle onde convogliate presenti su entrambi i dispositivi (vedere schema elettrico). Nel caso di collegamento fra schede di potenza i connettori per il collegamento sono due: è indifferente collegarsi all'uno o all'altre connettore.
Si raccomanda l'utilizzo di un cavo per reti di dati costituito da una coppi di conduttori twistati e

10.5 INSTALLAZIONE A BORDO DELLA SCHEDA DI POTENZA

Sui terminali idronici FWV/L/M-D & FWZ/R/S-A e FWD-A/FWN-A montare la scheda di potenza sull'apposita staffa di fissaggio con le viti in dotazione lunghe 9,5 mm (FWV/L/M-D & FWZ/R/S-A 11.17 p. 148; FWD-A/FWN-A-A/FWN-A 11.19 p. 148);

—Avvitare la morsettiera 3 vie sulla staffa

utilizzando le viti in dotazione lunghe 25mm
— Montare la staffa sulla fancata del terminale opposa ai collettori di ingresso/uscita acqua;
— Eseguire i collegamenti elettrici come da schemaelettrico; per il collegamento tra la morsettiera del terminale idronico (CN) e la schedadi potenza utilizzare cavo di sezione 1,5mm^2

10.6 COLLEGAMENTI ELETTRICI

AVVERTENZA: Tutte le operazioni devono essere eseguite da personale qualificato, nel rispetto delle norme vigenti. Per qualsiasi intervento di natura elettrica fare riferimentoagli schemi elettrici a corredo del terminale idronico.
NOTA: Si suggerisce inoltre di verificare che le caratteristiche della rete elettrica siano ade guateagliassorbimentiindicati nella tabella dati elettrici.
ATTENZIONE: Prima di effettuare qualiasi

operazione su parti elettriche assicurarsi che non vi sia tensione. Verificare che la tensione della rete corrisponda ai dati nominali del terminale idronico (tensione, numero di fasi, frequenza) riportati sulla targhetta a bordo macchina. La tensione di alimentazione non deve subire variazioni superiori a ± 5% rispetto al valore nominale. I collegamenti elettrici devono essere realizzati in accordo con lo schema elettrico allegato al terminale idronico specifica e con le normative vigenti.

10.7 MANUTENZIONE

ATENZIONe Le operazioni di manutenzione devono essere effettuate esclusivamente da un centro assistenza autorizzato dal costruttore o da personale qualificato. Per motivi di sicurezza, prima di compiere qualsiasi manutenzione o pulizia, spagnere l'apparecchio.

Pulizia

Nel caso sia necessario pulire il pannello di controllo (interfaccia utente):

utilizzate un panno morbido;
non versare mai liquidi sull'apparecchio, perché si potrebbero provocare scariche elettriche e danneggiare le parti interne;
nonutilizzare mai solventi chimici aggressivi;
non introdurre parti metalliche attraverso le-gri glie dell'involucro plastico dell'interfaccia utente.

10.8 RISOLUZIONE PROBLEMI

Se il terminale a cui è collegato il dato FWTOUCH non funziona correttamente, prima di richiedere l'intervento del servizio assistenza, eseguite i controllingi indicati nella tabella riportata all'interno del manuale di installment, uso e manutenzione del terminale. Se il problema non può

essere risolto, rivolgetevi al rivenditore o al centro assistenza.

INFO: Per ulteri o informazioni relative a manutenzione, pulizia e risoluzione problemi fare riferimento al manuale della macchina sulla quale il lavoro è installato.

PROBLEMASOLUZIONE
Il pannello di lavoro non si accende	Verificare il corretto collegamento alla schedà di potenza a bordo (cabaggio e polarità)
	Verificare l'alimentazione della schedà di potenza (accensione dello STATUS LED)
	Sostituire il cavo di collegamento alla schedà di potenza
Il pannello di lavoro visualizza un allarme sonda Verificare il corretto cablaggio della schedà di potenza	Verificare il corretto posizionamento della sonda all'interno degli apposti pozzetti
Lettura non corretta della temperatura acqua
Lettura non corretta della temperatura aria sul pannello di lavoro	Verificare che il flusso d'aria attraverso il pannello di lavoro non sia ostacolatoVerificare che il pannello di lavoro non sia influenzato da sorgenti temiche esterneIntervenire sul parametro offset sonda aria per calibrare la sonda
Assenza di Communication con il sistema di supervisione	Verificare il corretto cablaggio della linea RS485Verificare la corretta parametrizzazione del lavoro SLAVEverificare la corretta impostazione dei parametri di comunità sul sistema di supervisione
Assenza di Communication con il MASTER in una rete SMALL su RS485	Verificare il corretto cablaggio della linea OCVerificare la corretta parametrizzazione di tutti i comandi della rete

10.9 TABELLA I/O DELLA SCHEDA

ALIMENTAZIONE

L Fase
N Neutro
INGRESSI
I1 Sonda NTC aria ambiente
I2 Sonda NTC acqua
I3 Sonda NTC acqua calda (terminale idronico 4 tubi)
I4 Non utilizzato
I5 Non utilizzato
IC Comune per sonde NTC
+5 Non utilizzato
I6 Ingresso per ON/OFF remoto
I7 Ingresso per EST/INV remoto
I8 Ingresso per ECONOMY remoto
I9 Non utilizzato
I10 Non utilizzato
IC Comune per I6-17-I8
SU-SU Sonda umidità
USCITE
A1 Modulazione ventilatore brushless
A2 Modulazione valvola acqua (fredda per terminale idronico 4 tubi)
A3	Modulazione valvola acqua calda (solo terminale idronico 4 tubi)
CA Comune per le uscite 0-10V
01 Velocità Superminima
02 Velocità Minima
03 Velocità Media
04 Velocità Massima
05 Valvola acqua (fredda per terminale idronico 4 tubi)
06	Valvola acqua calda (solo terminale idronico 4 tubi) o resistenza
C1 Comune per le uscite a relè 01-06
07 Uscita configurabile di segnalazione
C7 Comune per l'uscita a relè 07
PORTE (FRONTE SCHEDA DI POTENZA)
A/B/GND Seriale RS485 protocollo MODBUS
+/-	Collegamento interfaccia utente o seconda scheda di potenza
+/-	Collegamento interfaccia utente o seconda scheda di potenza

10.10 ESEMPI DI CONFIGURAZIONE

» Esempio 1

DESCRIZIONE DEFAULT VALORE MODIFICATO
Tipoterminale idronico 3 velocità -
Numero tubi 2 Tubi -
Sonda aria Display Display/Scheda
Visualizzazione temperatura Celsius -
Tipodi ventilazione Step -
Configurazione valvola	Non presente	ON/OFF
Commutazione
Estate/Inverno	Da tastiera/seriale	-
Configurazione DOUT	Nessun utilizzato	-
Logica uscita digitale	N.A.	-
Resistenza presente	No	-
Sonda acqua presente	No	Si
Numero sonde acqua terminale idronico 4 tubi	1	-
Sonda umidità presente	Display Display/Scheda
Attivazione Economy da ingresso digitale	No	-
Attivazione ON/OFF da ingresso digitale	No	-
Deumidifica da DIN	No	-
Ventilazione in STANDBY	Standard	Sempre OFF
Velocità ventilazione in standby	Minima	-
Convezione naturale	No	-
ON/OFF e EST/INV con serialle disconnessa	Da tastiera	-
Lingua	Italiano	-
Modo Stand-by	Spento	-

» Esempio 2

DESCRIZIONE DEFAULT VALORE MODIFICATO
Tipoterminale idronico 3 velocità -
Numero tubi 2 Tubi -
Sonda aria Display Display/Scheda
Visualizzazione temperatura Celsius -
Tipodi ventilazione Step Modulante
Configurazione valvola	Non presente	ON/OFF
Commutazione Estate/Inverno Da tastiera/seriale	-
Configurazione DOUT	Nessun utilizzato	-
Logica uscita digitale	N.A.	-
Resistenza presente	No	-
Sonda acqua presente	No	Si
Numero sono de acqua terminale idronico 4 tubi	1	2
Sonda umidità presente	No	-
Attivazione Economy da ingressso digitale	Display Display/Scheda
Attivazione ON/OFF da ingressso digitale	No	-
Deumidifica da DIN	No	-
Ventilazione in STANDBY	Standard	Sempre OFF
Velocità ventilazione in standby	Minima	-
Convezione naturale	No	-
ON/OFF e EST/INV con serialle disconnessa	Da tastiera	-
Lingua	Italiano	-
Modo Stand-by	Spento	-

Esembio 3

DESCRIZIONE DEFAULT VALORE MODIFICATO
Tipoterminale idronico 3 velocità -
Numero tubi 2 Tubi 4 tubi
Sonda aria Display Display/Scheda
Visualizzazione temperatura Celsius -
Tipodi ventilazione Step -
Configurazione valvola	Non presente	ON/OFF
Commutazione Estate/Inverno Da tastiera/seriale	-
Configurazione DOUT	Nessun utilizzato	-
Logica uscita digitale	N.A.	-
Resistenza presente	No	-
Sonda acqua presente	No	Si
Numero sonde acqua terminale idronico 4 tubi	1	2
Sonda umidità presente	Display -
Attivazione Economy da ingressso digitale	Display Display/Scheda
Attivazione ON/OFF da ingressso digitale	No	-
Deumidifica da DIN	No	-
Ventilazione in STANDBY	Standard	Sempre OFF
Velocità ventilazione in standby	Minima	-
Convezione naturale	No	-
ON/OFF e EST/INV con serialle disconnessa	Da tastiera	-
Lingua	Italiano	-
Modo Stand-by	Spento	-
