MANUALE UTENTE DMSL8340AO ELECTROLUX

1. INFORMAZIONI DI SICUREZZA 38
2. ISTRUZIONI DI SICUREZZA 41
3. INSTALLAZIONE 44
   4.DESCRIPTIONDELPRODOTTO 46
4. UTILIZZO QUOTIDIANO 49
5. FUNZIONI AGGIUNTIVE 54
6. CONSIGLI E SUGGERIMENTI UTILI 58
   8.MANUTENZIONEEPULIZIA. 61
7. GUIDA ALLA RISOLUZIONE DEI PROBLEMI 63
8. DATI TECHNICI 67
   11.EFFICIENZAENERGETICA 67
   12.GARANZIA 69
9. CONSIDERAZIONI SULL'AMBIENTE 70

PENSIAMO A TE

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza di ottenere sempre i migliorari risultati.

Ti diafo il benvenuto in Electrolux.

Visitate il nostro site web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione:

www.electrolux.com/support

Per registrar il vosto prodotto e ricevere un servizio migliorare:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECHNICA

Consiglio sempre l'impiego di ricambi originali.

Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avera a disposizione i dati seguenti: Modello, numero dell'apparecchio (PNC), numero di serie.

Le informazioni sono riportate sulla targhetto identificativa.

Avverenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni generali e suggerimenti
Informazioni ambientali

Con riserva di modifiche.

1. INFORMAZIONI DI SICUREZZA

Leggere attendamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabilitybili

• Quest'apparecchiatura più essere usata da bambini a partire da 8 anni di età e da adulti con capacité fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se struiti relativamente all'utilizzo in sicurezza dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'elettrodomestico, a meno che non vi sia una supervisione continua.

• Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchiatura.

• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

• AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Tenere i bambini e gli animali domestici lontani dall'apparecchiatura durante l'uso e durante il raffreddamento.

• Se l'elettrodomestico ha un dispositivo di sicurezza per i bambini sare opportuno attivarlo.

• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico alla essere supervisionati.

1.2 Avverenze di sicurezza generali

· L'apparecchiatura è destinata solo alla cottura.

• Quest'apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.
• Quest'apparecchiatura cui camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistematicioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).
• AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Fare attenzione a non toccare gli elementi riscaldanti.
• AVVERTENZA: Non lasciare mai il piano cottura incustodito durante la preparazione di pietanze in quanto olio e grassi potrebbero incendiarsi.
  Non usare mai acqua per spagnere il fuoco di cottura. Spagnere l'apparecchiatura e coprire le fiamme, per esempio, con una coperta o un coperchio.
• AVVERTENZA: L'apparecchiatura non deve essere alimentata tramite un commutatore esterno, come un timer, o collegata a un circuito regolarmente accesso es spento da un'azienda.
• ATTENZIONE: Il processo di cottura deve essere sorvegliato. I processi di cottura brevi devono essere sorvegliati continuamente.
• AVVERTENZA: Pericolo di incendio: Non conservare alcun oggettosulle superfici di cottura.
• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non devono essere posti sulla superficie del piano di cottura in quanto possono divertare molto caldi.
• Non utilizzato l'apparecchiatura prima di installarla nella struttura a incasso.
• Non utilizzato vaporelle per pulire l'elettrodomestico.
• Dopo l'uso, spegnere l'elemento del piano cottura utilizzato mediante il commando corrispondente,enza considerare quanto indicato dal rilevatore di utensili.
• Se la superficie in vetroceramica/vetro presente delle crepe, spegnere l'apparecchiatura e scollegarla alla presa di corrente. Qualora l'apparecchiatura sa collegata direttamente alla corrente mediante una

scatola di derivazione, togliere il fusabile per scollegarla dall'alimentazione. In agli caso, contattare il Centro Assistenza Autorizzato.

• Assicurare la Buona ventilazione nell'ambiente in cui è installata l'apparecchiatura per evitare la circolazione di gas provenienti da apparecchiatura che bruciano gas o altri combustibili, comprese fiamme libere.

• Verificare che le aperture di ventilazione non siano bloccate e che l'aria raccolta dall'apparecchiatura non venga convogliata in un tubo utilizzato per lo scarico di fumo e vapore da altre apparecchiature apparecchi (impianti di riscaldamento centralizzato, termosifoni, scaldacqua, ecc.).

• Quando l'apparecchiatura si aziona in concomitanza con altri dispositivi, il vuoto generato nella stanza (depressione) non deve superare il valore di 0,04 mbar.

• Pulire regolarmente ilhetto della cappa e rimuovere i depositi di grasso dall'apparecchiatura per prevenire il rischio di incendio.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza autorizzato o da una persona qualificata per evitare situazioni di pericolo.

• Qualora l'apparecchiatura sa collegata direttamente all'alimentazione, l'impianto elettrico deve essere dotato di un dispositivo di isolamento che permetta lo scollegamento dell'apparecchiatura alla rete su tutti i poli. Lo scollegamento completo deve avvenire in linea con le condizioni indicate nella categoria Illi di sovratensione. I mezzi per lo scollegamento devono essere incorporetati nel cablaggio fisso conformmente alle regole di cablaggio.

• AVVERTENZA: Utilizzato esclusivamente protezioni per il piano cottura progettate dal produttore dell'apparecchiatura o indicate dallo stesso nelle istruzioni d'uso, come ad esempio accessori idonei o le protezioni per il piano cottura incorporate

nell'apparecchiatura. Utilizzare protezioni inadeguate aumenta il rischio di incidenti.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

AVVERTENZA!

L'installazione dell'apparecchiatura devese sere eseguita da personale qualificato.

AVVERTENZA!

Vi è il rischio di ferarsi o danneggiare l'apparecchiatura.

• Rimuovere tutti i materiali di imballaggio.
  Non installment outilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• É necessario rispetto la distanza minima dalle及其他 apparecchiature.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i quanti di sicurezza e le calzature adeguate.
• Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.
• Proteggere la base dell'apparecchiatura da vapore e umidità.
  Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.
  Non installare in modo tale che l'aria scarichi in una cavity a parete, a meno che la cavity non sia progettata a tal fine.

• In caso di installmentenza condotto, la bocchetta della ventola deve essere posizionata direttamente contro la parete o deve essere separata da una parete aggiuntiva del mobile, in modo da impedire l'accesso alle pale della ventola.

• Ogni apparecchiatura dispone di ventole di raffreddamento sulla parte inferiore.

• Se l'apparecchiatura viene installata sobre a un cassetto:

Non tenere oggetti di piccole dimensioni o fogli di carta che potrebbero essere aspirati, dato che possono danneggiare le ventole di raffreddamento o guastare il funzionamento delsystema di raffreddamento.
- Mantenere una distanza di almeno due cm fra la parte inferiore dell'apparecchiatura e le componenti conservate nel cassetto.

• Togliere gli eventuali pannelli separatori installati nel mobiletto sotto all'apparecchiatura.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere effettuati da un elettricista qualificato in base allo schema di collegamento o al libretto di installmente.
• In caso di installmente dell'aspiratore e laddove gli accessori siano presenti o obbligatori (valvola a parete, interruptore per finestra e/o aprifinestre), i collegamenti elettrici devono essere effettuati da un elettricista qualificato, in base allo schema di collegamento o al libretto di installmente.
• Il disposativo deve essere什么意思 a terra.
• Prima di qualsiasi intervento è necessario verificare che l'apparecchiatura sa scollegata alla rete elettrica.
• Verificare che i parametri sulla targhetto siano compatibili con le

indicazioni elettriche dell'alimentazione.

• Verificare che l'apparecchiatura sia installata correttamente. L'allentamento di un collegamento elettrico o di una spina (ove previsti) può provocare un forte surriscaldamento del terminale.
  Utilizzare il cavo dell'alimentazione elettrica corretto.
  Non lasciare che il cavo dell'alimentazione elettrica si aggrovigli.
• Assicurarsi che sua installata una protezione contro gli urti.
  Utilizzare il serracavo sul cavo.
• Assicurarsi che il cavo dell'alimentazione o la spina (ove previsti) non sfiorino l'apparecchiatura o le pentole roventi quando si collega l'apparecchiatura a una presa.
  Nonutilizzare prese multiple eprolunghe.
• Accertarsi di non danneggiare la spina o il cavo (ove previsti). Contattare il nostro Centro Assistenza autorizzato o un elettricista qualificato per sostituire un cavo danneggiato.
• I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati perché l'uso di attrezzi.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
  Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre alla spina.
  Servirsi unicamente di dispositivi di isolamento adeguati: interruptori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per currenti di guasto a terra e relè.
• L'impiano elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura alla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.

2.3 Utilizzo:

AVVERTENZA!

Rischio di lesioni, ustioni o scosse elettriche.

Non modificare le specifiche tecniche dell'apparecchiatura.
Rimuovere tutto l'imballaggio, le etichette e la pellicola protettiva (se presente), prima del primo utilizzato.
- Assicurarsi che le aperture di ventilazione non siano bloccate. La ventilazione deve essere controllata periodicamente da una persona qualificata.
Non lasciare I'electrodomestico incustodito durante il funzionamento.
- Impostare le zone di cottura su "off" dopo anni utilizzato.
Non appoggiare posate o coperchi sulle zone di cottura. Possono diventare roventi.
Non accendere I'elettrodomestico con le mani bagnate o quando è a contatto con l'acqua.
Non utilizzato l'elettrodomestico come superficie di lavoro o come superficie di deposito.
- Se la superficie dell'apparecchiatura presente delle incrinature, scollegarla immediatamente dall'alimentazione per evitare scosse elettriche.
- I portatori di pacemaker devono mantenere una distance di almeno 30 cm delle zone di cottura a induzione quando l'apparecchiatura è in funzione.
- Quando si immergono gli alimenti nell'olio bollente, quello potrebesechizzare.
Nonutilizzare mai fiamme libere.
quando la cappa integrata e in
funzione.

AVVERTENZA!

Pericolo di incendio ed esplosi.

• Grassi e olio riscaldati possono rilasciare vapori infiammabili. Tenere le fiamme o gli oggetti caldi lontani da grassi e oli in fase di cottura.

• I evapori rilasciati dall'olio a temperatura elevata posso non provocare una combustione spontanea.

• L'olio usato, che può contentere residui di cibo, cui cause un incendio a una temperatura inferiore rispetto all'olio utilizzato per la prima volta.
  Non appoggiare o tenere liquidi o materiali infiammabili, ne oggetti lavoramente infiammabili sull'apparecchiatura, al suo interno o nelle immeditate vicinanze.

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

Non tenere pentole calde sul pannello dei comandi.
Non mettere coperchi caldi sulla superficie in vetro del piano cottura.
Non esporre al calorie pentole vuote.
- Fare attenuation a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.
Non attivare le zone di cottura con pentole vuote oswana pentole.
Non mettere fogli di alluminiosull'apparecchiatura.
Non rimuovere mai la griglia o il filtro della cappa quando la cappa integrata o l'apparecchiatura sono in funzione.
- Non utilizzato mai la cappa integrata alla sua il filtro della cappa.
Non copire l'ingresso della cappa integrata con pentole.
Non apriere il coperchio inferiore quando la cappa integrata o l'apparecchiatura sono in funzione.
Non collocare oggetti piccoli o leggeri vicino alla cappa integrata per evitare il rischio che restino intrappolati.
- Le pentole in ghisa o con il fondo danneggiato possono graffiare la superficie in vetro/vetroceramica. Sollevare sempre quosti oggetti quando è necessario spostarli sulla superficie di cottura.

2.4 Pulizia e cura

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei

materiali che compongono la superficie.

• Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia.
  Non nebulizzare acqua neutilizzare vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

2.5 Assistenza

Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato. Utilizzato solo ricambi originali.
- Per quanto riguarda la lampada o le lampade all'interno di quello prodotto e le lampade di ricambio vendute separamente: Queste lampadesono destinate a resistere acondizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

2.6 Smaltimento

AVVERTENZA!

Rischio di lesioni o

soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.

3. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

3.1 Prima dell'installazione

Prima di installare il piano di cottura, annotare l'informazione riportata di seguito presente sulla targhetta dei dati. La targhetta dei dati è applicata sul dato inferiore del piano di cottura.

Numero di

serie

3.2 Piani di cottura da incasso

Utilizzare esclusivamente piani di cottura da incasso solo dopo l'installazione in idonei piani di lavoro e mobili da incasso conformi alle norme.

Nel corso dell'installazione in presenza di materiale combustibile, osservare scrupolosamente le normative NIN SEV 1000 e leindicazioni antincendio dell'Associazione degli istituti cantonali di assicurazione antincendio.

3.3 Collegamento elettrico

Installare il piano cottura con una linea di alimentazione a presa. Se non è presente una linea di alimentazione, l'impiano elettrico fisso deve includere un dispositivo di isolamento con almeno 3 contatti di separazione mm per consentire un'interruzione onnipolare simultanea e completinga alla rete elettrica (secondo NIN SEV 1000).

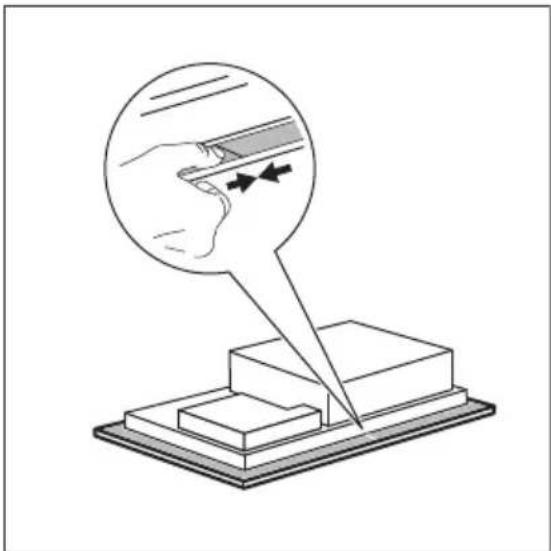

3.4 Fissaggio della guarnizione

Installazione in alto

1. Pulire il piano di lavoro attorno all'area di incasso.
2. Fissare il nastro adesivo 2 × 6 ~mm in dotazione alla parte inferiore del piano cottura, lungo il bordo esterno del in vetroceramica. Non tenderlo. Assicurarsi che le estremità del nastro adesivo si trovino al centro di un lato del piano cottura.
3. Lasciare alcuni millimetri di nastro adesivo in più prima di tagliare.
4. Unire le due estremita del nastro adesivo.

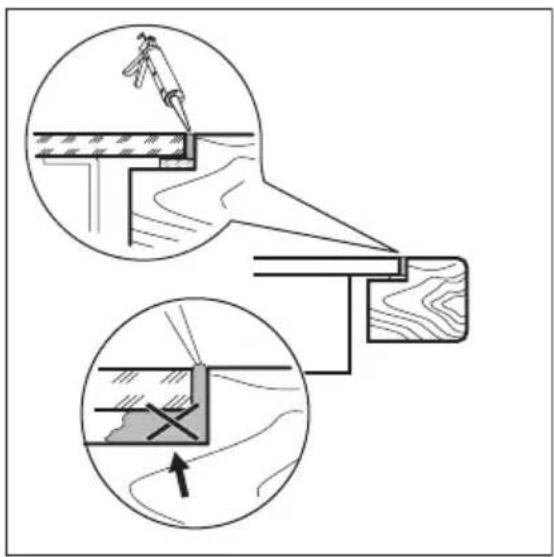

Installazione integrata

1. Pulire le battute nel piano di lavoro.
2. Tagliare la striscia di 3 × 10 ~mm tenuta fornita in quattro strisce. Le strisce devono avere la stessa lunghezza delle battute.
3. Tagliare le estremità delle strisce con un angolo di 45^ . Dovrebbero entrare negli angoli delle battute con precisione.
4. Attaccare le strisce alle battute. Non tirare le guarnizioni. Non unire le estremità delle strisce sulla corda. Dopao aver montato il piano di cottura, sigillare lo spazio rimanente tra il vetroceramica e il piano di lavoro con del

silicone. Assicurarsi che il silicone non penetri molto il vetroceramica.

3.5 Montaggio

Fare riferimento al libretto di installatione per informazioni dettagliate su come montare il piano cottura.

Seguire lo schema di collegamento del piano cottura e lo schema di collegamento dell'interruttore per finestra (ove applicabile) riportato nel libretto di installatione e/o sulle etichette fatto il piano cottura.

Solo per paesi selezionati

In caso di installmente dello scarico potrebbe essere necessario un interrottore per finestra (consultare un tecnico autorizzato). è necessario acquistarlo separamente in quanto non è fornito con la cappa. L'installazione dell'interruttore deve essere eseguita da un tecnico autorizzato. Fare riferimento al libretto di installmente.

Se l'apparecchiatura è installata sopra un cassetto, la ventilazione del piano cottura riscalda gli articoli all'interno del cassetto durante il processo di cottura.

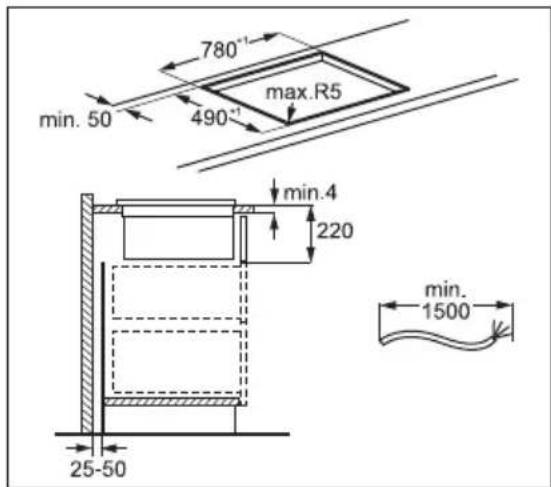

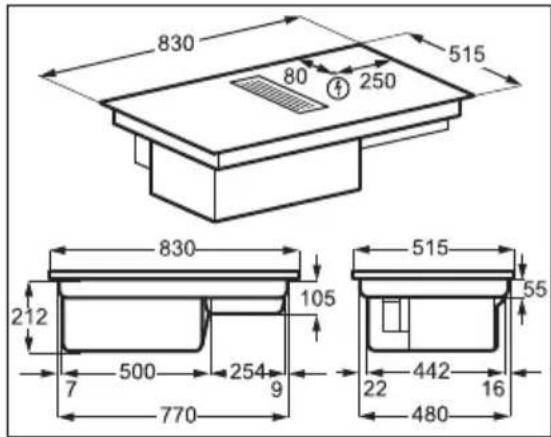

INSTALLAZIONE SU TOP

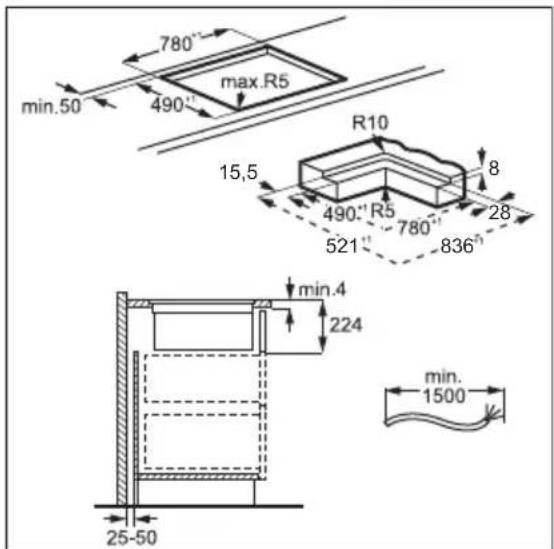

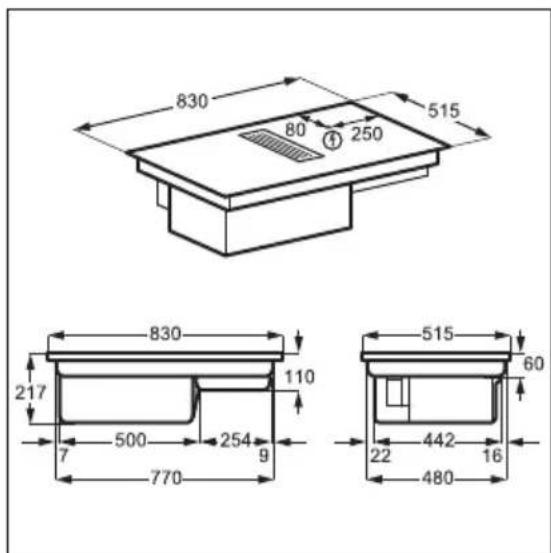

INSTALLAZIONE INTEGRATA

Cercare il video tutorial "Come installare il piano cottura con estrattore Electrolux" digitando il nome Completoindicato nell'immagine sottostante.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

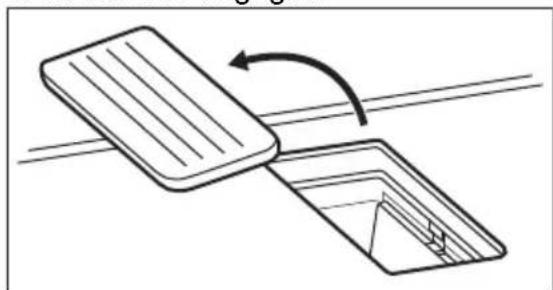

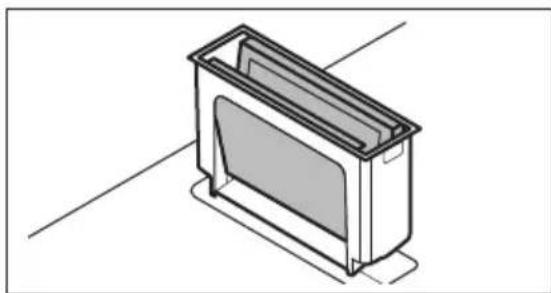

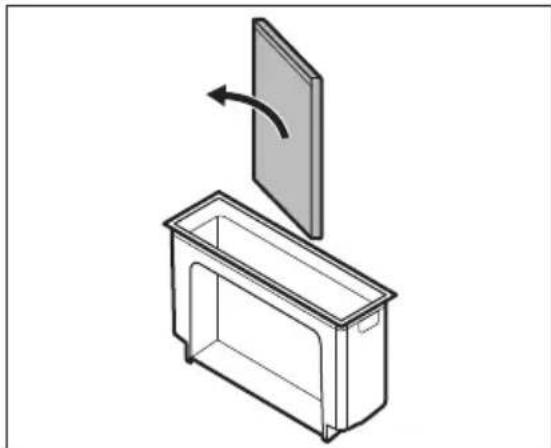

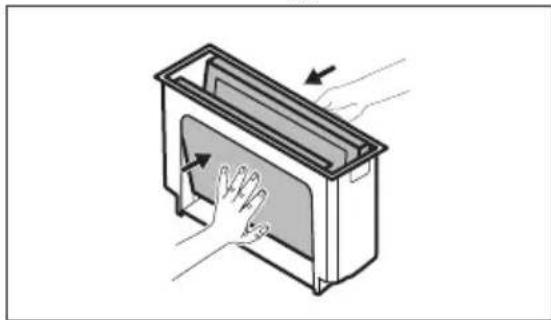

Montaggio dell'alloggiamento filtro Prima del primo utilizzato, assicurarsi di insertire il filtrlo all'interno dell'alloggiamento. Fare riferimento a "Pulizia del filtrlo della cappa". Una volta montato l'alloggiamento del filtrro, insertirlo nella cavity della cappa e posizionare la griglia sulla cappa.

3.6 Cavo di collegamento

• Il piano cottura è fornito con un cavò di collegamento.
• Per sostituire il cavo di alimentazione danneggiato, usare il seguente tipo di cavo: H05V2V2-F resistente a una temperatura di 90^ o superiore. Contattare un Centro Assistenza Autorizzato. Il cavo di collegamento cui possere sostituito solo da elettriciisti qualificati.

4. DESCrizIONE DEL PRODOTTO

4.1 Panorama del prodotto

1 Griglia
2 Filtro
3 Alloggiamento del filtro
4 Piano cottura
5 Connettore

6 Raccordo parete posteriore mobile
7 Tubo
8 Adattatore

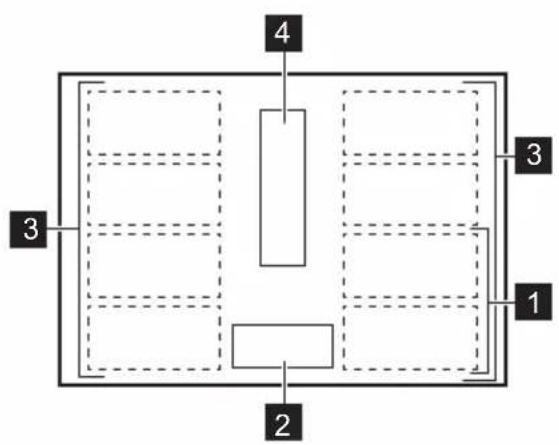

4.2 Disposizione del piano di cottura

1 Zona di cottura a induzione
2 Pannello dei comandi
3 La zona di cottura a induzione flessibile è composta da quattrosezioni
4 Cappa

4.3 Disposizione del pannello dei comandi

Utilizzare i tasti sensore perMETtere in funzione l'apparecchiatura. I display, gli indicatori ed i segnali acustici mostrano quali funzioni sono attive.

	Tastosen-sore	Funzione Descrizione
1	①	In data / Spento Per attivare e disattivare l'apparecchiatu-ra.

	Tastosen-sore	Funzione Descrizione
2	O	Timer Per impostare la funzione.
3	+/-	- Per aumento o ridurre il tempo.
4	- Display timer Indica il tempo in minuti.

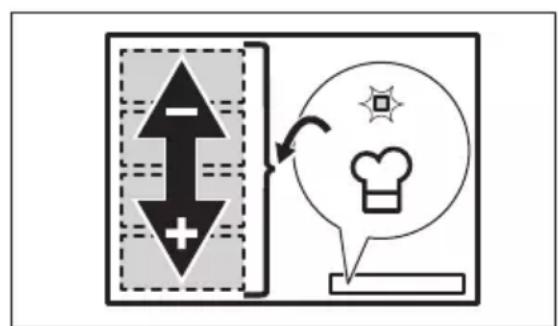

5	O	PowerSlide Per attivare e disattivare la funzione.
6	B	FlexiBridge (Flexible Bridge)	Per cancellare le tre modalità della funzio-ne.
7	II	Sospendi Per attivare e disattivare la funzione.
8	- Display del timer della cappa	Indica il tempo in minuti.
9	- Barra di controllo della cappa	Per impostare la velocità della ventola.
10	Y	Boost Per attivare e disattivare la funzione.
11	AUTO Modalità automatica della cappa	Per attivare e disattivare la funzione.
12	Y	Breeze Per attivare e disattivare la funzione.
13	O	Spia del filtrò della cappa Indica e ricorda che il filtrò della cappa deve essere pulito.
14	O	Blocco / Dispositivo di si-curezza per bambini	Per bloccare/sbloccare il pannello dei co-mandi.
15	P	PowerBoost Per attivare la funzione.
16	- Barra dei comandi del piano cottura	Per impostare un livello di potenza.

4.4 Spie display

Spia Descrizione
€ + cifra	Si è verificato un malfunzionamento.
€/7	OptiHeat Control(indicatore di calore residuo su 3 livelli): Conti-nua la cottura / Mantieni caldo / Calore residuo.

5. UTILIZZO QUOTIDIANO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

5.1 Attivazione e disattivazione

Tenere premuto per attivare o disattivare il piano di cottura.

5.2 Rilevamento pentole

Questa funzione indica la presenza di pentole sul piano cottura e disattiva le zone di cottura se non vengono rilevate pentole durante una sessione di cottura.

Se si posizionano le pentole su una zona di cottura prima di selezionare un'impostazione di calore, la spia sopra lo 0 sulla barra di controllo si illuminerà.

Se si rimuove la pentola da una zona di cottura attenuata e la si mette temporaneamente da parte, le spie sopra la barra di controllo corrispondente iniziano a lampeggiare. Se non si rimette la pentola sulla zona di cottura attivata entro 120 secondi, la zona di cottura si disattiva automaticamente.

Per riprendere la cottura, assicurarsi di rimettere le pentole sulle zone di cottura entro il tempo indicato.

5.3 Utilizzo delle zone di cottura

Posizione are le pentole al centro della zona selezionata. Le zone di cottura a induzione si adattano automaticamente alla dimensione del fondo della pentola.

5.4 Impostazione di calore

1. Premere il livello di calore desiderato sulla barra dei comandi.

Le spie sopra la barra di controllo vengono visualizzate fino al livello di calore selezionato.

1. Per disattivare una zona di cottura, premere 0.

5.5 PowerBoost

Questa funzione aumento la potenza fornita alle zone di cottura a induzione. Questa funzione si può attivare per la zona di cottura a induzione sostanto per un intervallo di tempo limitato. Al termine di questo intervallo, la zona di cottura a induzione passa automaticamente al livello di potenza massimo impostato.

Fare riferimento al capitolo "Dati tecnici".

Per attivare la funzione per una zona di cottura: sfiorare P.

Per disattivare la funzione, modificare il livello di potenza.

5.6 OptiHeat Control (indicatore di calore residuo su 3 livelli)

AVVERTENZA!

E/7 Sela spiae
accesa, il calore residuo cui
causare ustioni.

Le zone di cottura a induzione generano il calore richiesto per la cottura direttamente sul fondo della pentola. Il piano in vetroceramicaiene riscaldato dal calore delle pentole.

Le spie compaiono quando una zona di cottura è calda. Mostrano il livello del calore residuo per le zone di cottura attualmente in uso:

• Continua la cottura

• Mantieni caldo

• Calore residuo.

La spia-po anche comparire:

• per le zone di cottura vicine,anche se non vengono utilizzate,
• quando si collocano pentole calde sulla zona di cottura fredda,
• quando il piano cottura è disattivato ma la zona di cottura è ancora calda.

La spia scompare quando la zona di cottura si è raffreddata.

5.7 Timer

Timer

Usare questa funzione per indicare
quanto a lungo dovrebbe funzionare una
zona di cottura durante una sessione di
cottura singola. E possibile impostare la
funzione per la cappa separamente.
Fare riferimento a "Funzioni della cappa".

1. Premere . compare sul display del timer.
2. Premere o per Impostare il tempo (00-99 minuti).
3. Premere per avviare il timer o attendere 3 secondi. Il timer inizia ilconto alla rovescia.

Per modificare l'ora: selezionare la zona di cottura con, quindi premere +o

Per disattivare la funzione: selezionare la zona di cottura con , quando premere —. Il tempo restante verrà azzerato.

Il timer termina il conta alla rovescia, viene emesso un segnale acustico e 00 lampeggia. La zona di cottura viene disattivata. Premere un'icona qualsiasi per interrompere il segnale e il lampeggiamento.

Contaminuti

1. Premere
2. Premere o per Impostare l'ora. Il timer termina il conto alla rovescia, viene emesso un segnale acustico e 00 lampeggia. Premere unicona qualsiasi per interrompere il segnale e il lampeggiamento.

Per disattivare la funzione: premere

e .1i tempo rimanente verra azzerato.

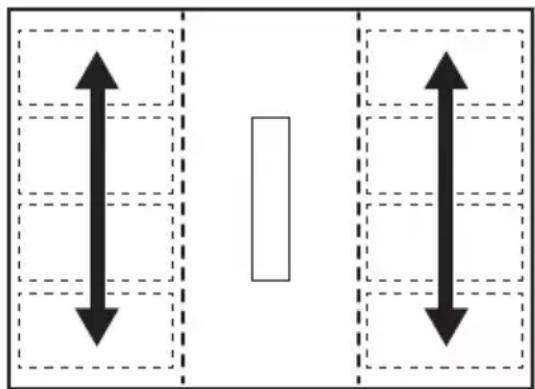

5.8 Gestione energia

Se sono attive più zone e la potenza consumata supera la limitazione

dell'alimentazione, questa funzione distribuisce la potenza disponibile tra tutte le zone di cottura (collegate alla stessa fase). Il piano cottura controlling le impostazioni di calore per proteggere i fusibili dell'impiano domestico.

• Le zone di cottura sono raggruppate in base alla posizione e al numero delle fasi del piano cottura. Ogni fase ha un carico massimo di elettricità. Se il piano cottura raggiunge il limite della potenza massima disponibile entro la monofase, la potenza delle zone di cottura si riduce automaticamente.
• L'impostazione di calorie della prima zona di cottura selezionata ha sempre la priorità. La potenza rimanente sare distribuita tra le zone di cottura attivate in precedenza in ordine di selezione.
  Per le zone di cottura a potenza ridotta, la barra di controllo lampeggia e alla che impostazioni di calore massime.
• Attendere che il display smetta di lampeggiare o ridurre l'impostazione di calore della zona di cottura selezionata per ultima. Le zone di cottura continueranno a funzionare con l'impostazione di calore ridotto. Se necessario, modificare manualmente le impostazioni di calore delle zone di cottura.
• L'estrattore della cappa è sempre disponibile come carico elettrico. Fare riferimento alla figura per le possibili combinazioni in cui la potenza può essere distribuita tra le zone di cottura.

5.9 Funzioni della cappa

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

Attivazione e disattivazione della cappa

La cappa più funzionare insieme al piano cottura durante la sessione di cottura eanche quando il piano cottura è spento.

1. Premere uno dei livelli di velocità della ventola (1-3) sulla barra di controllo della cappa per attivarla.
   Viene emesso un segnale acustico e le spie sopra la barra di controllo della cappa si accendono.
2. Regolare l'impostazione della velocità della ventola secondo necessità premendo uno dei livelli presenti sulla barra di controllo della cappa.
3. Per disattivare la cappa, premere 0 sulla barra di controllo della cappa.

Le spie sopra la barra di controllo della cappa si spengono.

AUTO

La funzione regola automaticamente il livello di velocità della ventola in base al livello di calore selezionato per il piano cottura.

Di solito, quando si utilizes il piano cottura per la prima volta, la funzione è attiva per impostazione predefinita.

É possibile attivare la funzione nelle il piano cottura è acceso e nessuna delle zone di cottura è attiva, o in qualsiasi momento durante la sessione di cottura.

Se si attiva la funzione除去 il piano di cottura è spento, nessuna delle zone di cottura è in funzione e non è visible calore residuo sul pannello di controllo, la funzione si spegnerà automaticamente dopo alcuni secondi.

1. Tenere premuto per attivare la cappa.
2. Premere AUTO per attivare la funzione.

L'unità emette un segnale acustico e una spia si accende sobre il symbolo.
3. Posizionare le pentole sul piano cottura e selezionare un livello di impostazione del calore. Aumentare o diminuire il livello di impostazione del calore in base alle necessità.

La cappa reagisce al livello di
impostazione del calore, augmentando o
diminuendo di conseguenza il livello di
velocità della ventola. Vengono visualizzati gli indicatori sopra la barra di
controllo della cappa.

1. Premere 0 sulla barra di controllo del piano cottura per disattivare una zona di cottura o per disattivare il piano cottura.

Se la spia di calore residuo si accende, AUTO continuera a regolare la velocità della ventola. Anche se il calore residuo è basso, Breeze potrebbe avviarsi.

1. Per disattivare la funzione durante la cottura e passare alla modalità manuale della cappa, premere AUTO o qualsiasi altra impostazione sulla barra di controllo della cappa.

L'unità emette un segnale acustico e la spia sopra il symbolo si spegne.

Modalità automatiche - livelli di velocità della ventola

Modalità cappa	Livello di calorie residuo (il piano cottura è spento)			Livello di calorie residuo (il piano cottura è acceso)			Ebolizione	Frittura
0
H1 - - - - - - 1
H2 - - - - - 1 1 1
H3 - - - 1 1 1 2
H4 - 1 1 1 2 2 3

Se si disattiva il piano cottura nelle AUTO è Attivo, la funzione verrà memorizzata per la sessione di cottura successiva.

Timer della cappa

Utilizzare questa funzione per impostare il tempo di funzionamento della cappa.

Non è possible impostare il timer della cappa se quest'ultima è disattivata.

1. Premere vicino alla barra di controllo della cappa.
2. Premere to per impostare il tempo (00-99 minuti).

3. Premere per avviare il timer. Il timer inizia il conto alla rovescia.

4. Quando il timer termina il conto alla rovescia, la cappa smette di funzionare.

5. É possibile impostare il timer della cappa nelle AUTO è attivo. Se AUTO disattiva la cappa prima dello scadere del tempo impostato, il timer viene azzerato.
   Se il timer disattiva la cappa prima di AUTO, la funzione viene disattivata. Le spie sopra 0 AUTO si spegneranno.
6. In entrambi i casi AUTO verrà attivato la prossima volta che si accende il piano cottura.

Boost

La funzione attiva la ventola della cappa al livello di velocità massimo.

1. Premere per attivare la funzione. L'unità emette un segnale acustico e una spia si accende sopra il symbolo.
2. Premere nuovamente per disattivare la funzione, se necessario.

La funzione può rianere attiva perché interruzioni per un massimo di 10 minuti. Dopo questo tempo, l'impostazione della velocità della ventola passa automaticamente a 3. Se necessario, è possibile attivare nuovamente la funzione.

Breeze

La funzione imposta la ventola della cappa a una velocità molto Bassa. La ventola entra in funzione a un livello di rumorosità minimo subito durante l'attivazione della funzione. Utilizzare la funzione dopo la cottura per rimuovere eventuali odori persistenti.

Per attivare la funzione quando il piano cottura è spento:

1. Premere

L'unità emette un segnale acustico e una spia si accende sopra il symbolo. Accanto alla barra di controllo della cappa viene visualizzato un timer impostato su 60 minuti.

1. Se necessario, regolare il timer con

Quando il timer termina il conta alla rovescia, la cappa si disattiva automaticamente.

Auto Breeze

La funzione imposta automaticamente la ventola della cappa in modo che continu a funzionare dopo aver terminato la cottura e spento il piano cottura. La ventola funziona alla velocità minima per un massimo di 20 minuti. La funzione rimuove eventuali odori persistenti durante la cottura.

Quando si utilizes il piano cottura per la prima volta, la funzione è attiva per impostazione predefinita.

Quando la funzione è attiva, viene visualizzata la spia sopra AUTO. Il tempo di esecuzione rimanente è visible sul display del timer della cappa. Non è possibile regolare il tempo impostato. Una volta terminato il ciclo, la ventola si spegne automaticamente.

Per disattivare la funzione quando è in funzione:

Premere AUTO o 0 sulla barra di controllo della cappa.

La ventola della cappa si disattiva.

Per disabilitare completeness la funzione:

1. Accedere al menu: tenere premuto ① per 3 secondi. Quindi, tenere premuto

2. Premere sul timer anteriore finché non compare dF sul display.

3. Premere or sultimer anteriore finché non compare Spento (--).
4. Premere per uscire.

Si consiglia di non disabilitare la funzione e di lasciarla funzionare ininterrotta per tutte la durata del ciclo.

5.10 Struttura del menu

La tabella在哪的列？

Impostazioni utente

Sim-bolo	Impostazione Opzioni possi-bili
b Suono In data / Spen-to (-)
H Modalità cap-pa	1 - 4
dF Auto Breeze In data / Spen-to (-)
E Cronologia al-larmi/errorsi	L'elenco degli allarmi/errorsi recenti.

Per immettre le impostazioni utente:

tenere premuto ① per 3 secondi. Quindi tenere premuto 日 le impostazioni vengono visualizzate sul timer delle zone di cottura a sinistra.

Navigazione nel menu: il menu è costituito dal symbolo di impostazione e da un valore. Il symbolo appeare sul timer posteriore e il valore appeare sul timer anteriore. Per navigare tra le impostazioni, premere sul timer anteriore. Per modificare il valore dell'impostazione premere + sur timer anteriore.

Per uscire dal menu: premere ①

OffSound Control

È possibile attivare/disattivare i segnali acustici in Menu > Impostazioni utente.

Fare riferimento a "Struttura del menu".

Anche quando sono disattivati, è possibile udire un segnale acustico quando:

·si sfiora , ①
- il valore del timer diminuisce,
- si preme un symbolo inattivo.

6. FUNZIONI AGGIUNTIVE

6.1 Spegnimento automatico

La funzione disattiva automaticamente il piano cottura se:

• tutte le zone di cottura, sono come la cappa, siano disattivate,
  non eseguire impostazioni del livello di calore o della velocità della ventola,.
  dopo l'attivazione del piano cottura,
• E stato versato o appoggiato qualcosa sul pannello dei comandi per più di 10 secondi (una teglia, uno straccio ecc.). Viene emesso un segnale acustico e il piano cottura si disattiva. Rimuovere l'oggetto o pulire il pannello dei comandi.
• Il piano cottura è surriscaldato (ad es. quando si esaurisce l'acqua in ebollizione nella pentola). Lasciare raffreddare la zona di cottura prima di utilizzato nuovamente il piano cottura.
  Non è stata disattivata una zona di cottura o non è stato modificato il livello di potenza. Dopoo un po' di tempo, il piano cottura si disattiva.

Rapporto tra impostazione di calorie / impostazione della velocità della ventola e il tempo dopo cui l'apparecchiatura si disattiva:

Impostazione di calore	Il piano cottura si disattiva dopo
1 - 2 6 ore
3 - 4 5 ore
5 4 ore
6 - 9 1,5 ore
Impostazione di velocità della ventola	La cappa si disattiva dopo
♀	10 ore
1 - 3 10 ore

6.2 Sospendi

Questa funzione pone tutte le zone di cottura accese sull'impostazione di

calore più basso. La velocità della ventola della cappa diminuisce fino a 1. Quando si attiva la funzione nelle la cappa è in modalità automatica, la velocità della ventola della cappa non viene ridotta.

Quando la funzione è attiva, è possibile utilizzato. flitti gli altri symboli sui pannelli di controllo sono bloccati.

La funzione non interrompe le funzioni del timer.

1. Per attivare la funzione: premere II.

Il livello di calore viene ridotto a 1. La velocità della ventola della cappa diminuisce fino a 1.

1. Per disattivare la funzione: premere II

La precedente impostazione di calore/ velocità della ventola entra in funzione.

6.3 Blocco

E possibile bloccare il pannello dei comandi nelle piano cottura è in funzione. Impedisce una modifica occidentale delle impostazioni del livello di calore/della velocità della cappa.

Impostare prima il livello di calore/la velocità della cappa.

Per attivare la funzione: premere Per disattivare la funzione: premere di nuovo

La funzione si disattiva quando si disattiva il piano cottura.

6.4 Dispositivo di sicurezza per bambini

Questa funzione impedisce il funzionamento accidentale del piano cottura e della cappa.

Per attivare la funzione: premere ①. Non eseguire alcuna impostazione del livello di calore/della cappa. Tenere premuto per tre secondi, finché non

compare la spia sopra il symbolo. Disattivare il piano cottura con ①

La funzione resta attiva
quando si disattiva il piano
cottura. La spia sopra accesa.

Per disattivare la funzione: premere

1. Non esquire alcuna impostazione del livello di calore/della cappa. Tenere premuto per 3 secondi, finché la spia sopra il symbolo non si spegne. Disattivare il piano cottura con ①

Cottura con la funzione attivata:

premere ① quindi premere per tre secondi, fino a quando la spia sopra il symbolo non si spegne. É possibile mettere in funzione il piano cottura. Quando si disattiva il piano cottura con ① la funzione si riattiva.

6.5 Zona di cottura a induzione flessibile

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

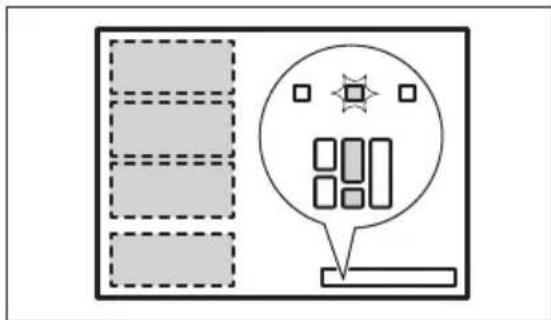

FlexiBridge funzione

La zona di cottura a induzione flessibile è composta da quattrosezioni. Lesezioni possono essere combinate in due zone di cottura con differenti dimensioni o in una zona di cottura ampia. La combinazione dellesezioni poto essere scelta scegliendo la modalità adatta alle dimensioni delle pentole che si desidera usare. Esistono tre modalità: Standard, Big Bridge e Max Bridge.

Per impostare il livello di calore utilizzato le due barre dei comandi laterali sulla sinistra.

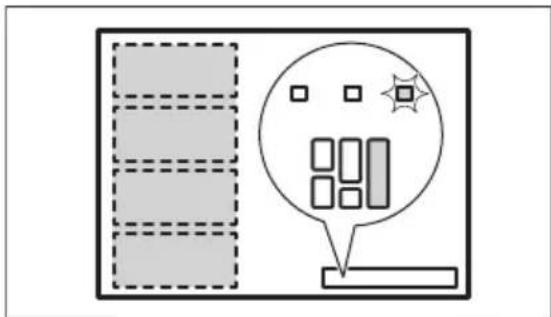

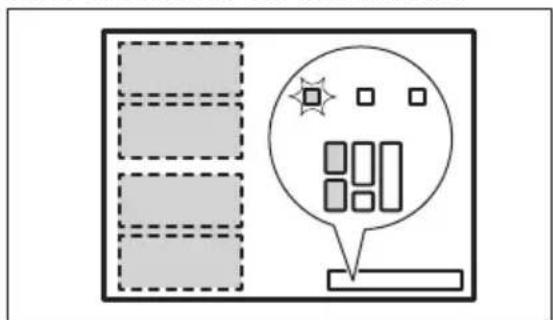

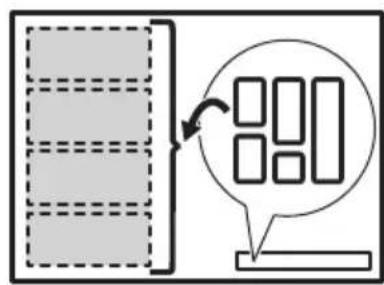

Passaggio fra le modalità

Per passare da una modalità all'altra, premere livelli di impostazione del calore resteranno attivi.

In alcuni modelli ci sono due aree di cottura flessibili: destra e sinistra. Per azionare l'area di cottura flessibile sul lato destro, utilizzato le icone e le barre di controllo sul lato destro del piano cottura.

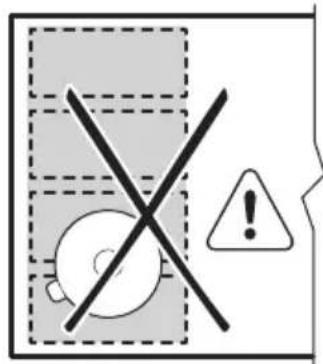

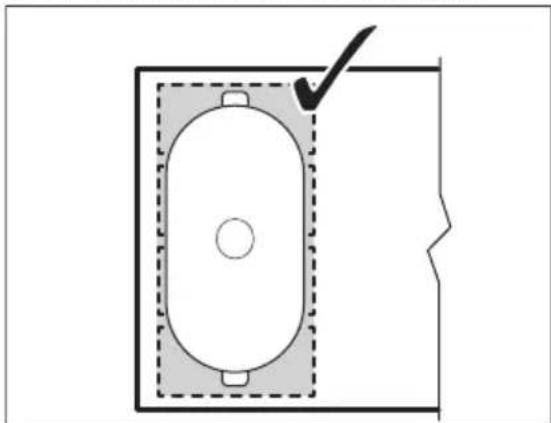

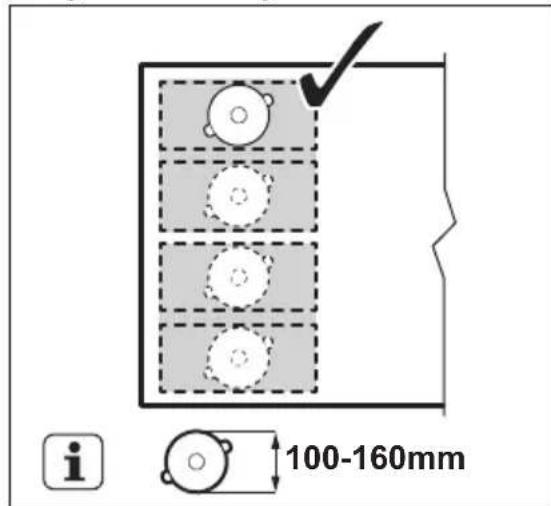

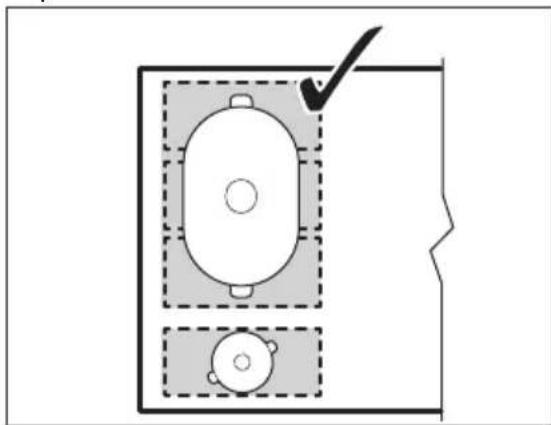

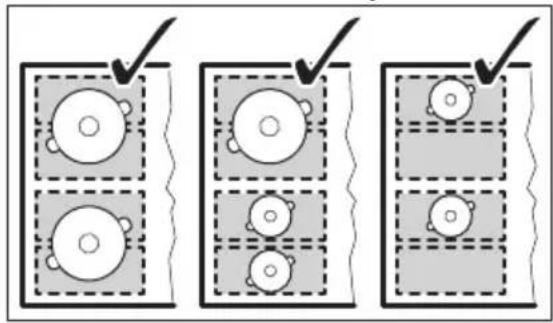

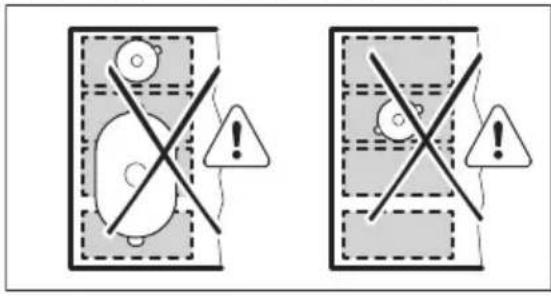

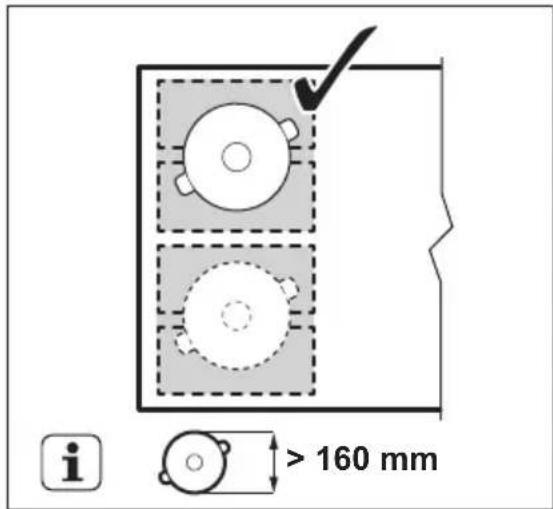

Diametro e posizione delle pentole

Scegliere la modalità adatta alle dimensioni e alla forma delle pentole. Le pentole dovrebbero copire l'area selezionata il più possibile.

Posizione are le pentole con il diametro di base inferiore a 160 mm al centro su una sola sezione. è possibile usare una teglia da arrosto per le modalità Big Bridge e Max Bridge.

Posizionare le pentole con il diametro di base superiore a 160~mm al centro tra duesezioni.

FlexiBridge Modalità standard

Questa modalità viene attivata per impostazione predefinita quando si attiva la funzione. Collega lesezioni in due areedi cottura分开. E possible impostare il livello di calore per ciascuna area separamente. Utilizzato le due barre di controllo sul lato sinistro.

Posizione corretta delle pentole:

Posizione errata delle pentole:

FlexiBridge Modalità Big Bridge

Per attivare la modalità premere finché non appara la spia della modalità corretta Questa modalità collega le tresezioni posteriori in una sola area di cottura. La sezione anteriore non è collegata e funziona come una zona di cottura separata. É possibile impostare il livello di calore per ciascuna area separatamente. Utilizzato le due barre di controllo sul lato sinistro.

Posizione corretta delle pentole:

Assicurarsi di posizionare le pentole sulle tresezioni collegate. Se si utilizzato pentole più piccole rispetto alle duesezioni, la barra di controllo lampeggia e dopo 2 minuti la zona si disattiva.

Posizione errata delle pentole:

FlexiBridge Modalità Max Bridge

Per attivare la modalità premere finché non appeare la spia della modalità corretta. Questa modalità collega tutte lesezioni in una sola area di cottura.Per impostare il livello di potenza utilizzare le due barre dei comandi laterali sulla sinistra.

Posizione corretta delle pentole:

Assicurarsi di posizionare le pentole sulle quattrosezioni collegate. Se si utilizzato pentole più piccole rispetto alle tresezioni, la barra di controllo lampeggia e dopo due minuti la zona si spegne.

Posizione errata delle pentole:

PowerSlide

Questa funzione permette di regolare la temperatura spostando la pentola in una posizione diversa sulla zona di cottura a induzione.

• La funzione suddividee la zona di cottura a induzione in tre zone con livelli di potenza diversi. Il piano cottura rileva la posizione delle pentole e regola il livello di calore corrispondente alla posizione.
• E possibile sistemare la pentola in posizione anteriore, centrale o posteriore. Appoggiando le pentole nella zona anteriore si ottiene il livello di potenza più alto. Per diminuire, portare la pentola nella posizione centrale o posteriore.
• Quando si attiva la funzione per la prima volta si avranno i seguenti livelli di calore predefiniti: 9 per la posizione anteriore, 6 per la posizione centrale e 3 per la posizione posteriore.
• E possibile modificare i livelli di calore predefiniti per ciascuna posizione separamente. Il piano cottura ricorda le impostazioni di potenza alla successiva attivazione della funzione.
• Il display del livello di calore della barra di controllo anteriore sinistra indica il livello di calore per questa funzione. Per modificare il livello di calore utilizzato solo la barra di controllo anteriore sinistra. La barra di controllo posteriori sinistra è disattivata quando la funzione è in uso.

In alcuni modelli ci sono due aree di cottura flessibili: destra e sinistra. Per azionare il PowerSlide sul lato destro, utilizzato la barra di controllo anteriore destra.

Usare solo una pentola con un diametro minimo inferiore di 160~mm quando viene usata la funzione.

1. Posizione are le pentole appropriate sul lato anteriore sinistro della zona di cottura.
2. Tenere premuto per attivare la cappa.

L'apparecchio emette un segnale acustico e le spie sopra iluminano.

1. Premere per attivare la funzione.

L'unità emette un segnale acustico e una spia si accende sopra il symbolo.
4. Se necessario, spostare le pentole avanti o indietro sulla zona di cottura. Il livello di calore sulla barra di controllo si regola automaticamente.
5. Per modificare i livelli di calore predefiniti, spostare le pentole nell'area che si desidera regolare.
6. Premere uno qualsiasi dei livelli di calore disponibili sulla barra di controllo anteriore sinistra.

I livelli di calore aggiornati verranno memorizzati per la prossima volta che si utilizes la funzione.

1. Se necessario, ripetere la procedura per le restanti zone di cottura.
2. Per disattivare la funzione, premere oppure premere 0 sulla barra di controlo anteriore sinistra.

L'unità emette un segnale acustico e la spia sopra il symbolo si spegne. Il livello di calore passa a 0.

E possibile impostare un timer nelle PowerSlide è in funzione. In quello caso, il timer non disattiva le zone di cottura allo scadere del tempo impostato. Il timer agisce contemporaneamente sui tutte e tre le zone di cottura attivate alla funzione.

7. CONSIGLIE SUGGERIMENTI UTILI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

7.1 Stoviglie

Per le zone di cottura a induzione, il calore si create molto rapidamente nelle pentole grazie a un forte Campo elettromagnetico.

Utilizzare le zone di cottura a induzione con pentole idonee.

• Il fondo delle pentole delve essere il più possibile spesso e piano.
• Verificare che le basi della pentola siano asciutte prima di collocarle sulla superficie del piano cottura.

Per evitare graffi, non far scivolare o strofinare la pentola sul vetroceramica.

Materiale delle pentole

• corretto: materiali idonei: ghisa, acciaio, acciaio smaltato, acciaio inox, fondi multistrato (con una marcatura corretta da parte del produttore).
• non adatto: alluminio, rame, ottone, veto, ceramica, porcellana.

Una pentola è adatta per un piano di cottura a induzione se:

• l'acqua raggiunge velocamente l'ebollizione su una zona di cottura a induzione impostata sul livello di cottura massimo.
• una calamita si attacca al fondo della pentola.

Dimensioni delle pentole

• Le zone di cottura a induzione si adattano automaticamente alla dimensione del fondo della pentola.
• L'efficienza della zona di cottura dipende dal diametro delle stoviglia. Una pentola con un diametro inferiore alla zona più piccola riceve solo una parte della potenza generata alla zona di cottura.
• Per motivi di sicurezza e risultati di cottura ottimali, non utilizzato pentole di dimensioni maggiori rispetto a quale indicate nelle "Specifiche delle zone di cottura". Evitare di tenere le pentole vicino al pannello dei comandi durante la sessione di cottura. Ciò potrebbe influire sul funzionamento del pannello dei comandi o attivare accidentallymente le funzioni piastra.

Vedere la sezione "Dati tecnici".

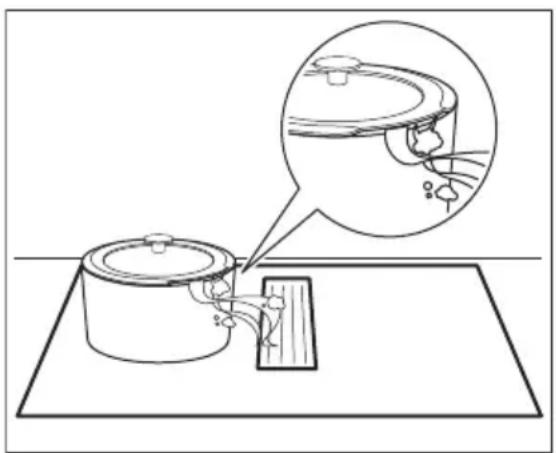

Coperchi con sfiato per il vapore

Per ottimizzare ulteriormente le sessioni di cottura con la cappa, è possible utilizzato gli speciali coperchi dotati di sfiato per il vapore in combinazione con le pentole. I coperchi sono progettati per dirigere il vapore prodotto all'interno della pentola verso la cappa, riducendo al minimo gli odori di cottura indesiderati e l'umiditàccessiva in cucina. I coperchi sono acquistabili separatamente in diverse misure per i tipi di pentole più comuni. Per ulteriori informazioni, visita il nostro site web.

7.2 I rumori durante l'uso

Se si avverte:

• crepitio: si stanno utilizzato pentole di materiali diversi (costruzione a sandwich).
• fischio: si stanno utilizzato la zona di cottura a livelli di potenza elevati con pentole di materiali diversi (costruzione a sandwich).
• ronzio: si stanno utilizzato livelli di potenza elevati.
• scatto: si verifica un'accensione elettrica.
• sibilo, ronzio: la ventola funziona.
  I rumori descritti sono normali e non sono indicano un guasto dell'apparecchiatura.

7.3 Öko Timer (Timer Eco)

Per risparmiare energia, il riscaldatore della zona di cottura si disattiva prima che il timer per il conto alla rovescia emetta un segnale acustico. La differenza nel tempo di funzionamento dipende dal livello di potenza e alla durata dell'utilizzo dell'apparecchiatura.

7.4 Esempi di impiego per la cottura

La corrisazione tra il livello di potenza e il consumo di energia della zona di cottura non è regolare. L'autozzo del livello di potenza non è proportionale all'aumento del consumo di energia. Ciò significica che una zona di cottura con un livello di potenza medio impiega meno della metà della propria energia.

I dati riportati nella tabella sono puramenteindicativi.

Impostazio- ne di calorie	Utilizzato per: Tempo	(min)	Suggerimenti
1 Tenere in caldo le pietanze cotte.		se ne- cessa- rio	Mettere un coperchio sulla pentola.
1 - 2 Salsa olandese: fondere bur-ro, cioccolata, gelatina.		5 - 25 Mescolare di tanto in tanto.
2 Solidificare: omelette morbi- de, uova alorno.		10 - 40 Cuocere con un coperchio.
2 - 3 Cuocere riso e pietanze a base di latte, riscaldare pie- tanze pronte.		25 - 50 Aggiungere al riso almeno una doppia quantità di liqui- do, mescolare a metà del processo i preparati a base di latte.
3 - 4 Cuoci lentamente verdure, pesce, carne.		20 - 45 Aggiungere quale cucchiaio di acqua. Controllare la quantità di acqua durante il processo.
4 - 5 Patate al vapore e altre ver- dure.		20 - 60 Coprire il fondo della pentola con 1-2 cm di acqua. Con- trollare il livello dell'acqua durante il processo. Tenere il coperchio sulla pentola.
4 - 5 Cucinare grandi quantità di alimenti, stufati e zuppe.		60 - 150	Fino a 3 l di liquido più gli in- gredienti.
6 - 7 Frittura delicata: scaloppine, cordon bleu di vitello, costo- lette, polpette, salsicce, fega- to, roux, uova, frittelle, ciamb- belle.		se ne- cessa- rio	Capovolgere quando neces- sario.
7 - 8 Frittura, sformato di patate, lombate, bistecche.		5 - 15 Capovolgere quando neces- sario.
9 Portare a ebollizione l'accua, cuocere la pasta, rosolare la carne (gu- lasch, stufati), friggere patatine.
P	Portare a ebollizione grandi quantità d'accua. PowerBoost è attivato.

7.5 Consigli e suggerimenti per la cappa

• La griglia che copre la cappa è in alluminio e acciaio inossidabile. É possibile pogiare delle pentole perché la cappa non è in funzione. Non causerà alcun danno.

• Quando la modalità AUTO è attiva, la ventola si avvia a bassa velocità all'inizio di agli sessione di cottura. La velocità augenta gradualmente. èanchesppibile regolarmanualmente la velocità della ventola.

8. MANUTENZIONE E PULIZIA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

8.1 Informazioni generali

• Pulire il piano cottura dopo ogni utilizzato.
• Usare sempre pentole con il fondopulito.
• Graffi o macchie scure sulla superficie non hanno alcun effetto sul funzionamento del piano cottura.
• Usare un prodotto di pulizia adatto alla superficie del piano di cottura.
• Usare un raschietto specifico per vetro.

La stampa sulla zona di cottura a induzione flessibile cui sporcarsi o cancellare colore a causa dello strofinamento delle pentole e delle padelle. La zona si cui pulire normalmente.

8.2 Pulizia del piano cottura

• Togliere immediatamente: plastica sciolta, pellicola in plastica, sale, zucchero e alimenti contenti zucchero, in caso contrario la sporcizia potrebbe causare danni al piano cottura. Attenzione a evitare le ustioni. Appoggiare lo speciale raschietto sulla superficie in vetro, formando un angolo acuto, e spostare la lama sulla superficie.
• Quando il piano cottura è sufficientemente raffreddato rimuovere i segni di calcare e d'acqua, le macchie di grasso e le macchie opalescenti. Pulire il piano di cottura con un panno umido e un detergente non abrasivo. Dop la pulizia, asciugare il piano di cottura con un panno morbido.
• Togliere macchie opalescenti: usare una soluzione di acqua con aceto e pulire la superficie in vetro con un panno.

8.3 Pulizia della cappa

Griglia

La griglia guida l'aria nella cappa. Inoltre, protegge ilsystema della cappa ed impedisce che oggetti estranei cadano accidentallymente all'interno. E possibile lavare la griglia a mano o in lavastoviglie. Pulire la griglia con un panno morbido.

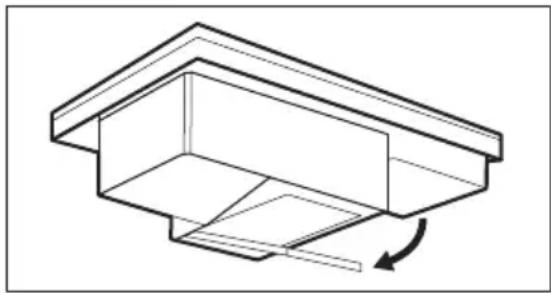

Serbatoio dell'acqua

Sotto la cappa c'è un serbatoio dell'acqua. Raccoglie la condensa creata durante il processo di cottura. Ricordarsi di svuotare regolarmente il serbatoio dell'acqua.

Prima di aprire il serbatoio dell'acqua, posizionare un contentatore o un vassoio除去 diesso per raccogliere l'acqua.Per aprire il serbatoio dell'acqua, far scorrere i fermi verso I'esterno e aprirli uno alla volta.

AVVERTENZA!

Assicurarsi che l'acqua non entri nella cappa.

In caso di versamento di acqua o altri liquidi nelsystema della cappa:

• spagnere la cappa,
• sollevare la griglia e pulire accuratamente l'area della cappa con un panno umido o una spugna e un detergente delicato,
• rimuovere il liquido in effesso raccolto sul fondo della cavity della cappa con una spugna o un panno asciutto,
• Pulire il filtro, se necessario (fare riferimento a "Pulizia del filtro della cappa"),
  accendere la cappa, impostare la velocità della ventola sul livello 2 o più alto e lasciarla funzionare per un po'

di tempo per eliminare l'umidità residua.

8.4 Pulizia del filtro della cappa

Il filtro della cappa impedisce alle particelle di grasso di penetrare nelsystema della cappa. Il filtrò è costituito da due elementi situati sul lato sinistro e destro dell'alloggiamento del filtrò.

• Pulire il filtro non appena il grasso accumulato è visible. La frequenza di pulizia dipende alla quantità di grasso e di olio utilizzati in cucina. Si consiglia di pulire il filtrògni 10-20 ore o più frequentlymente, se necessario.
• Il piano cottura è dotato di un contatore integrato con una notifiche ricorda di rigenerare il filtering. Il contatore per la notifica si avvia automaticamente quando si accende la cappa per la prima volta. Dop o 100

ore di utilizzo, la spia del filtro inizia a lampeggiare per segnalare che è il momento di pulire il filtrio. La notifica rimane attiva per 30 secondi dopo aver disattivato la cappa e il piano cottura. La notifica non blocca l'uso del piano cottura.

AVVERTENZA!

Un filtrto troppo satura può accomportare un rischio di incendio.

Smontaggio/rimontaggio del filtrlo

Il filtro e l'alloggiamento del filtro si trovano proprio sotto la griglia, al centro del piano cottura. Rimuoverli con attenzione: potrebbero essere scivolosi a causa del grasso accumulato.

1. Rimuovere la griglia.

1. Estrarre l'alloggiamento del filtró.

1. Spingere delicatamente i due elementi dall'esterno verso l'interno e piegarli insieme. Quindi estrarre il除外 dal suo alloggiamento.

a. Far scorrere gli elementi del filtro all'interno dell'alloggiamento del filtrlo lungo le guide integrate.
b. Riposizione are l'alloggiamo del filtrlo all'interno della cavity della cappa.

Pulizia dell'alloggiamento del filtrlo

Lavare manually l'alloggiamo del filtro con un detergente delicato e un panno morbido. E possible anche lavarlo in lavastoviglie.

Pulire ilhetto

1. Lavare il filtro in acqua calda con un detergente delicato. É possibile utilizzare una spugna morbida, un panno morbido o una spazzola non abrasiva per la pulizia per rimuovere eventuali residui di cibo, se necessario. Éanche possibile lavare il filtrlo in lavastoviglie a 65-70 °C (utilizzato un programma più lungo di 90 min),enza stoviglie dello stesso carico.
2. Asciugare il filtro nel forno per 20-30 min a 70^ . Posizionare il filtro sul

ripiano a filo centrale. Assicurarsi di utilizzato una funzione del fornòswana ventola. In alternatively, è possibile lasciare asciugare il filtro durante la notte a temperature ambiente. Il filtro deve essere asciugato completamente prima di essere reinstallato.

1. Rimontare l'unità filtrante e rimetterla all'interno della cavity della cappa.
2. Se la notifica lampeggia, premere brevamente per azzerare il contatore.

Il contatore si riavvia.

9. GUIDA ALLA RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

9.1 Cosa fare se...

Problema Causa possibile Soluzione
Non è possibile attivare il piano cottura o metterlo in funzione.	Il piano cottura non è collegato a una fonte di alimen-tazione elettrica o non è collegato correttamente.	Accertarsi che il piano cottu-ra sia collegato correttam-men te alla rete elettrica.
È saltato il fusabile. Verificare che il fusabile sia la
		causa del malfunzionamento. Nel caso in cui il fusabile continui a saltare, rivolgersi ad un elettricista qualificato.
Non è stato impostato il li-vello di calore entro 60 se-condi.	Attivare di nuovo il piano cot-ura e impostare il livello di calore in meno di 60 secon-di.
Sono stati toccati 2 o più tasti sensore contempora-neamente.	Toccare solo un tastingo senso-re.
Sospendi è in funzione. Fare riferimento a "Sospen-sione".
C'è acqua o macchie di grasso sul pannello dei co-mandi.	Pulire il pannello dei coman-di.
Si sente un bip costante. Il collegamento elettrico non è corretto.		Scollegare il piano cottura dalla rete elettrica. Consulta- re un elettricista qualificato per controllare l'installazione.
Non è possibile imposta- re il livello di calore mas- simo per una delle zone di cottura.	Le altre zone consumano la potenza massima disponibile. Il piano cottura funziona al- la perfezione.	Ridurre il calorie delle altre zone di cottura collegiate alla stessa fase. Fare riferimento al paragrafo "Gestione ener-gia".
Viene emesso un segna- le acustico e il piano di cottura si spegne. Quando il piano cottura è accesso viene emesso un segnale acustico.	È stato appoggiato qualco-sa su uno o più tasti senso-re.	Rimuovere l'oggetto dai tasti sensore.
Il piano di cottura si di-sattiva.	È stato appoggiato qualco-sa sul tasto sensore ①	Rimuovere l'oggetto dal tasto sensore.
L'indicatore di calore re-siduo non si accende.	La zona non è calda per-ché è rimasta in funzione solo per brevissimo tempo, oppure il sensore è dan-neggiato.	Se la zona ha funzionato ab-bastanza a lungo da essere calda, rivolgersi a un Centro di assistenza autorizzato.
Assenza di suono quan-do si toccano i tasti sen-sore del pannello.	I segnali acustici sono di-sattivati.	Attivare i segnali acustici. Consultare la sezione "Utiliz- zo quotidiano".
La zona di cottura a in-duzione flessibile non ri-scalda le pentole.	La pentola è stata sistema-ta in modo errato sulla zo-na di cottura a induzione flessibile.	Posizonare la pentola nella posizione corretta sulla zona di cottura a induzione flessi-bile. La posizione delle pen- tole dipende alla funzione attivata o alla modalità di funzionamento. Fare riferi- mento a "Zona di cottura a induzione flessibile".
Il diametro del fondo della pentola non è corretto per la funzione attenuata o la modalità di funzionamento.		Utilizzare una pentola con diametro idoneo per la fun- zione attenuata o la modalità di funzionamento. Fare riferi- mento a "Zona di cottura a induzione flessibile".
La spia sopra al symbolo si accende.	Dispositivo di sicurezza per bambini o Blocco funziona.	Fare riferimento a "Dispositi- vo di sicurezza per bambini" e "Blocco".
La barra dei comandi lampeggia.	Non ci sono pentole sulla zona oppure la zona non è completamente coperta.	Mettere le pentole sulla zona in modo tale che coprano completamente la zona di cottura.
Le pentole non sono adatte.	Utilizzare pentole adatte per piani cottura a induzione. Fa- re riferimento a "Consigli e suggerimenti".
Il diametro del fondo delle pentole è troppo piccolo per la zona.	Utilizzare pentole con dimensioni corrette. Vedere la se- zione "Dati tecnici".
FlexiBridge (Flexible Brid- ge) è in funzione. Una o piùsezioni della modalità di funzionamento attiva non sono coperte alla pentola.	Posizionare le pentole sul numero corretto disezioni della modalità di funziona- mento attiva o modificare la modalità di funzionamento. Fare riferimento a "Zona di cottura a induzione flessibi- le".
La barra di controllo lam- peggia due volte per poi spegnersi.	PowerSlide è in funzione. Sull'area di cottura a indu- zione flessibile sono state collocate due pentole o le pentole coprono più di una zona di cottura attenuata dal- la funzione.	Utilizzare solo una pentola. Fare riferimento a "Zona di cottura a induzione flessibi- le".
La barra di controllo del- la cappa lampeggia e la cappa non si avvia o si spegne.	La ventola più spegnersi da sola in determinate con- dizioni, ad esempio quando laStanza non è adeguata-amenti ventilata.	Aprire la finestra. Potrebbe essere necessario installare l'interruttore per finestra. Fa- re riferimento ad "Assem- blaggio". Se l'interruttore per finestra è più presente, assi- curarsi che sua stato installa- to correttamente. Fare riferi-ippo al libretto di installa- zione. Premere un symbolo qualsa- si. La cappa funziona di nuo- vo.
La ventola della cappa non funziona corretta-mente quando le funzioni della cappa sono atti-vate.	La temperature ambiente intorno alla cappa è troppo alta.La circolazione dell'aria al-l'interno e intorno alla cap-pa è insufficiente.	Specnere il piano cottura e scollegarlo dall'alimentazione di rete. Attendere almeno 10 secondi, quando ricollegarlo.Alti suggerimenti:Provare a raffreddare la tem-peratura dell'area circostan-te. Estrarre il filtrlo della cap-pa e rimuovere l'umidità resi-dua dall'interno della cappa.Vedere il capitolo "Pulizia e cura". Lasciare asciugare ilsystema della cappa per un giorno, quando riattivare la cappa.
La cappa non assorbesefficientemente il vapo-re prodotto durante la cottura.	I coperchi delle pentole non sono posizionati corretta-mente.	Se i coperchi delle pentole non sono dotati di valvola di sfiato, assicurarsi di inclinarli in modo che il vapore rila-sciato sia diretto verso la cappa.Fare riferimento a "Consigli e suggerimenti" per informa-zioni sugli speciali coperchi con sfiato del vapore consi-gliati per l'uso con la cappa integrata.
⊗	Il filtrlo della cappa è troppo saturo.	Pulire il filtrlo della cappa e reimpostare la notifica. Vedere il capitolo "Pulizia e cu-ra".
Ee un numero si ac-cendonomo.	C'è un erreore nel piano di cottura.	Specnere e riaccendere il piano cottura dopo 30 se-condi. Se accende nuovamente, scollegare il piano cottura dall'alimenta-zione elettrica. Dopo 30 se-condi, collegare nuovamente il piano cottura. In caso di ri-compara dell'anomalia, ri-volgersi a un Centro di assistenza autorizzato.

9.2 Qualora non sua possibile trovare una soluzione...

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza

Autorizzato. Fornire i dati riportati sulla targhetta identificativa. Assicurarsi che il piano cottura sia statoMESSO in funzione correttamente. In caso contrario,anche durante il periodo di garanzia, l'intervento di assistenza da parte di un technician

dell'assistenza o del rivenditore non sareotidecco. Le informazioni sul periododi garanzia e i Centri di Assistenza

Autorizzati sono contenate nel libretto di garanzia.

10. DATI TECHNICI

10.1 Targhetto identificativa

Modello DMSL8340AO PNC 949 599 206 00

Induzione 7.35 kW Prodotto in: Germania

Numero di série 7.35 kW

ELECTROLUX

10.2 Specifiche delle zone di cottura

Zona di cottu-ra	Potenza nomi-nale (imposta-zione di calore massima) [W]	PowerBoost [W]	PowerBoost durata massi-ma [min]	Diametro pen-tole [mm]
Zona di cottura a induzione flessibile	2300 3200 10 minimo 100

La potenza delle zone di cottura può differire in alcune piccole gamme dai dati presenti in tabella. Cambia con il materiale e le dimensioni delle pentole.

Per risultati di cottura ottimali, utilizzare pentole con un diametro non superiore a quello riportato in tabella.

11. EFFICIENZA ENERGETICA

11.1 Informazioni sul prodottoper piano cottura

Identificazione modello DMSL8340AO
Tipodi di piano cottura Piano cottura a in-casso
Numero di angoli cottura 2
Tecnologia di riscaldamento Induzione
Lunghezza (L) e larghezza (I) dell'an-golo cottura	Sinistra L 42.0 cm I 21.4 cm
Lunghezza (L) e larghezza (I) dell'an-golo cottura	Destra L 42.0 cm I 21.4 cm
Consumo di energia dell'angolo cottura (EC electric cooking)	Sinistra 191,1 Wh/kg Wh/kg
Consumo di energia dell'angolo cottura (EC electric cooking)	Destra 191,1 Wh/kg Wh/kg
Consumo di energia del piano cottura (EC electric hob)	191,1 Wh/kg Wh/kg

IEC / EN 60350-2 - Apparecchiature elettriche per la cottura per uso domestico - Parte 2: Piani cottura - Metodi per la misurazione delle prestazioni.

11.2 Piano cottura - a risparmio energetico

Si più risparmiare energia durante la cottura di tutti i giorni, se si seguono i suggerimenti riportati di seguito.

• Quando si riscalda l'acqua, usare solo la quantità che serve.
  Se è possible, copire sempre le pentole con il coperchio.
• Collocare la pentola direttamente al centro della zona di cottura.
  Utilizzare il calore residuo per mantenere gli alimenti caldi o per fonderli.

11.3 Informazioni sul prodotto e Scheda informativa sul prodotto della cappa

Scheda informativa del prodotto secondo la (EU) Nr. 65/2014
Nome o marchio del fornitore ELECTROLUX
Identificatore del modello DMSL8340AO
Consumo energetico annuo - AEChood 28.8 kWh/a
Classe di efficienza energetica A +
Efficienza fluidodinamica - FDE hood 32.4
Classe di efficienza fluidodinamica A
Efficienza luminosa- LEhood - lux/W
Classe di efficienza luminosa -
Efficienza di filtraggio dei grassi- GFE hood 85.1 %
Classe di efficienza di filtraggio dei grassi B
Flusso d'aria alla potenza minima in condizioni di usonormale	270.0 m3/h
Flusso d'aria alla potenza massima in condizioni di usonormale	500.0 m3/h
Flusso d'aria in condizioni di uso intenso o boost 630.0 m3/h
Potenza sonora ponderata A delle emissioni alla minima velocità	49 db(A) re1pW
Potenza sonora ponderata A delle emissioni alla massimav velocità	64 db(A) re1pW
Potenza sonora ponderata A delle emissioni a velocitàintensiva o boost	70 db(A) re1pW
Potenza assorbita misurata in modo spento - Po	0.49 W
Potenza assorbita misurata in modo stand-by - Ps	-W
Informazioni aggiuntive secondo la (EU) Nr. 66/2014
Fattore di incremento nel tempo - f 0.8
Indice di efficienza energetica - EEl hood 41.4
Portata d'aria misurata al punto di massima efficienza - QBEP	259.2 m3/h
Pressione dell'aria misurata al punto di massima efficienza - PBEP	444 Pa
Flusso d'aria massimo - Qmax 630.0 m3/h
Potenza elettrica assorbita al punto di massima efficienza - WBEP	98.8 W
Potenza nominale del systemà di illuminazione - WL - W
Illuminamento medio del systemà di illuminazione sulla superficie di cottura - Emiddle	- lux

Apparecchiatura testata in conformità a: EN 61591, EN 60704-1, EN 60704-2-13, EN 50564.

11.4 Cappa - Risparmio energetico

Si più risparmiare energia durante la cottura di tutti i giorni, se si seguono i suggerimenti riportati di seguito.

• Quando si inizia a cucinare, impostare la ventola della cappa su un livello di velocità basso. Una volta terminata la cottura, mantenere in funzione la cappa per alcuni minuti.

• Aumentare la velocità della ventola solo per eliminare granità quantità di vapore o fumo. Si consiglia di utilizzare la funzione Boost solo in situazioni estreme.

• Pulire regolarmente il filtro della cappa e sostuirlo quando necessario per mantenerne l'efficienza.
  Utilizzare il diametro massimo del systema del condotto per ottimizzare l'efficienza e ridurre al minimo il rumore.

12. CH GARANZIA

Servizio clienti

Servizio dopo vendita
Industriestrasse 105506 Mägenwil	Le Trési 61028 Préverenges	Via Violino 116928 Manno
Morgenstrasse 1313018 Bern
Langgasse 109008 St. Gallen
Am Mattenhof 4a/b6010 Kriens
Schlossstrasse 14133 Pratteln
Comercialstrasse 197000 Chur

Vendita pezzi di ricambio

Industriestrasse 10, 5506 Mägenwil, Tel. [phone]

Consulenza specialistica/Vendita

Badenerstrasse 587, 8048 Zurich, Tel. [phone]

Garanzia Per gli prodotto concediamo una garanzia di 2 anni a partire alla data di segna o alla sua messa in funzione. (fa stato la data della fattura,

del certificato di garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono escludi il logorama ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o alla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.

13. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il symbolo
Buttare l'imballaggio negli apposti
contenitori per il riciclaggio. Aiutare a
proteggere l'ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le

apparecchiature che riportano il symbolo
insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Per la Svizzera:

Dove portare gli appearecchi fuori uso?

In qualsiasi negotio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS.

La lista dei centri di raccolta ufficiali della SENS è visible nel site www.erecycling.ch

C
