MANUALE UTENTE DMGL8372UO ELECTROLUX

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza di ottenere sempre i migliori risultati. Ti diamo il benvenuto in Electrolux. Visitate il nostro sito web per: Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione: www.electrolux.com/support Per registrare il vostro prodotto e ricevere un servizio migliore: www.registerelectrolux.com Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECNICA

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero di serie. Le informazioni sono riportate sulla targhetta identificativa. Avvertenza/Attenzione - Importanti Informazioni per la sicurezza Informazioni generali e suggerimenti Informazioni ambientali Con riserva di modifiche.

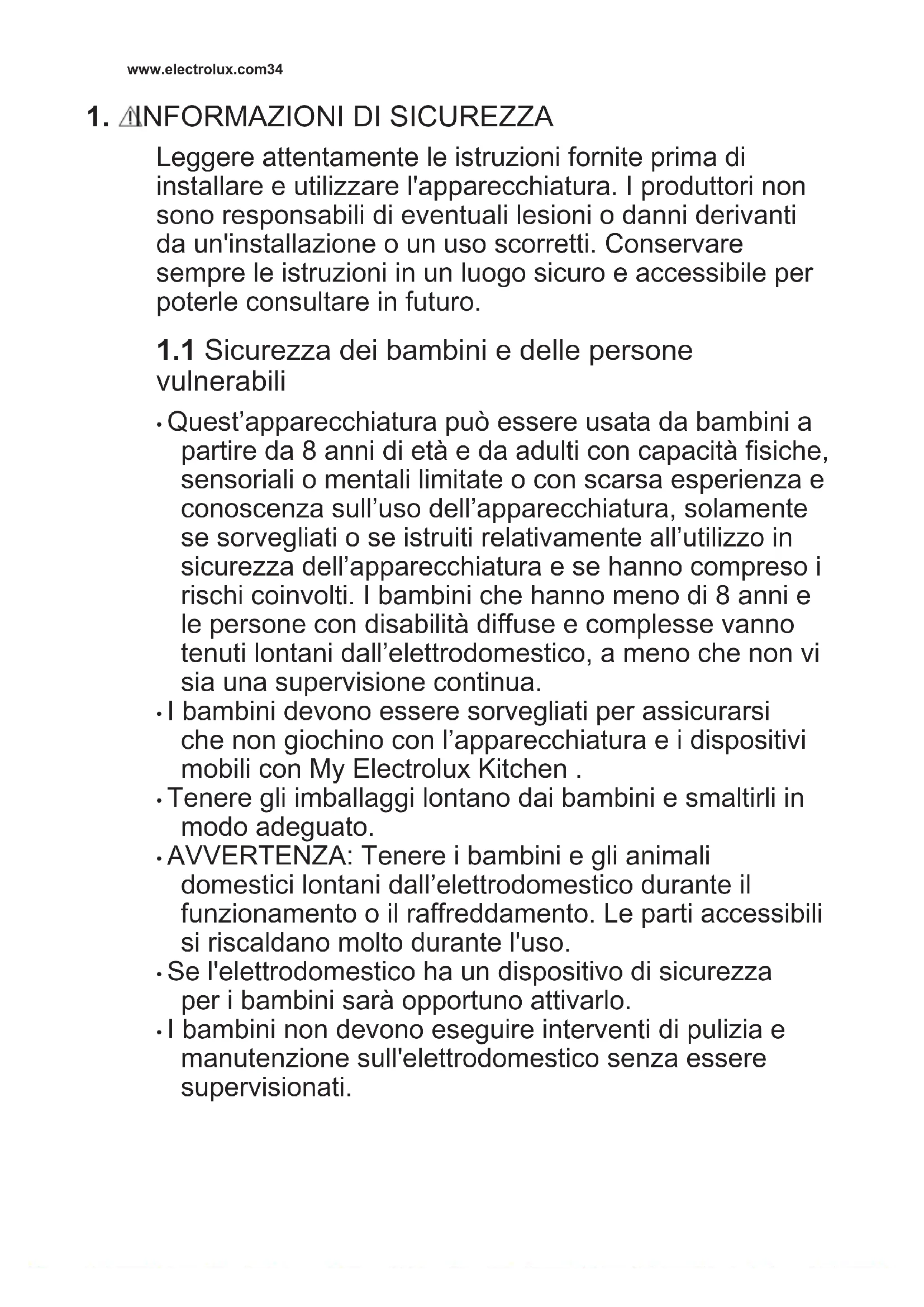

ITALIANO 331. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone

• Quest’apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull’uso dell’apparecchiatura, solamente se sorvegliati o se istruiti relativamente all’utilizzo in sicurezza dell’apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall’elettrodomestico, a meno che non vi sia una supervisione continua.

• I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchiatura e i dispositivi mobili con My Electrolux Kitchen .

• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

• AVVERTENZA: Tenere i bambini e gli animali domestici lontani dall’elettrodomestico durante il funzionamento o il raffreddamento. Le parti accessibili si riscaldano molto durante l'uso.

• Se l'elettrodomestico ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.

• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati. www.electrolux.com341.2 Avvertenze di sicurezza generali

• AVVERTENZA: L’elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Fare attenzione a non toccare gli elementi riscaldanti.

• AVVERTENZA: Non lasciare mai il piano cottura incustodito durante la preparazione di pietanze in quanto olio e grassi potrebbero incendiarsi.

• Non tentare MAI di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.

• AVVERTENZA: L'apparecchiatura non deve essere alimentata tramite un commutatore esterno, come un timer, o collegata a un circuito regolarmente acceso e spento da un'azienda.

• ATTENZIONE: Il processo di cottura deve essere sorvegliato. I processi di cottura brevi devono essere sorvegliati continuamente.

• AVVERTENZA: Pericolo di incendio: Non conservare alcun oggetto sulle superfici di cottura.

• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non devono essere posti sulla superficie del piano di cottura in quanto possono diventare molto caldi.

• Non utilizzare l'apparecchiatura prima di installarla nella struttura a incasso.

• Non utilizzare vaporelle per pulire l'elettrodomestico.

• Dopo l'uso, spegnere l'elemento del piano cottura utilizzato mediante il comando corrispondente, senza considerare quanto indicato dal rilevatore di utensili.

• Se la superficie in vetroceramica/vetro presenta delle crepe, spegnere l'apparecchiatura e scollegarla dalla presa di corrente. Qualora l'apparecchiatura sia collegata direttamente alla corrente mediante una scatola di derivazione, togliere il fusibile per scollegarla dall'alimentazione. In ogni caso, contattare il Centro Assistenza Autorizzato. ITALIANO 35• Assicurare la buona ventilazione nell'ambiente in cui è installata l'apparecchiatura per evitare la circolazione di gas provenienti da apparecchiature che bruciano gas o altri combustibili, comprese fiamme libere.

• Verificare che le aperture di ventilazione non siano bloccate e che l'aria raccolta dall'apparecchiatura non venga convogliata in un tubo utilizzato per lo scarico di fumo e vapore da altre apparecchiature apparecchi (impianti di riscaldamento centralizzato, termosifoni, scaldacqua, ecc.).

• Quando l'apparecchiatura si aziona in concomitanza con altri dispositivi, il vuoto generato nella stanza (depressione) non deve superare il valore di 0,04 mbar.

• Pulire regolarmente il filtro della cappa e rimuovere i depositi di grasso dall'apparecchiatura per prevenire il rischio di incendio.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza autorizzato o da una persona qualificata per evitare situazioni di pericolo.

• Qualora l’apparecchiatura sia collegata direttamente all'alimentazione, l'impianto elettrico deve essere dotato di un dispositivo di isolamento che permetta lo scollegamento dell’apparecchiatura dalla rete su tutti i poli. Lo scollegamento completo deve avvenire in linea con le condizioni indicate nella categoria III di sovratensione. I mezzi per lo scollegamento devono essere incorporati nel cablaggio fisso conformemente alle regole di cablaggio.

• AVVERTENZA: Utilizzare esclusivamente protezioni per il piano cottura progettate dal produttore dell'apparecchiatura o indicate dallo stesso nelle istruzioni d'uso, come ad esempio accessori idonei o le protezioni per il piano cottura incorporate nell'apparecchiatura. Utilizzare protezioni inadeguate aumenta il rischio di incidenti. www.electrolux.com362. ISTRUZIONI DI SICUREZZA

AVVERTENZA! L’installazione dell’apparecchiatura deve essere eseguita da personale qualificato. AVVERTENZA! Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Rimuovere tutti i materiali di imballaggio.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• È necessario rispettare la distanza minima dalle altre apparecchiature.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.

• Proteggere la base dell'apparecchiatura da vapore e umidità.

• Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.

• Non installare l'aria di scarico in una cavità a parete, a meno che la cavità non sia progettata a tal fine.

• In caso di installazione senza condotto, la bocchetta della ventola deve essere posizionata direttamente contro la parete o deve essere separata da una parete aggiuntiva del mobile, in modo da impedire l'accesso alle pale della ventola.

• Ogni apparecchiatura dispone di ventole di raffreddamento sulla parte inferiore.

• Se l'apparecchiatura viene installata sopra a un cassetto: – Non tenere oggetti di piccole dimensioni o fogli di carta che potrebbero essere aspirati, dato che possono danneggiare le ventole di raffreddamento o guastare il funzionamento del sistema di raffreddamento. – Mantenere una distanza di almeno due cm fra la parte inferiore dell'apparecchiatura e le componenti conservate nel cassetto.

• Togliere gli eventuali pannelli separatori installati nel mobiletto sotto all'apparecchiatura.

2.2 Collegamento elettrico

AVVERTENZA! Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere effettuati da un elettricista qualificato in base allo schema di collegamento o al libretto di installazione.

• In caso di installazione dell’aspiratore e laddove gli accessori siano presenti o obbligatori (valvola a parete, interruttore per finestra e/o aprifinestre), i collegamenti elettrici devono essere effettuati da un elettricista qualificato, in base allo schema di collegamento o al libretto di installazione.

• L'apparecchiatura deve disporre di una messa a terra.

• Prima di qualsiasi intervento è necessario verificare che l'apparecchiatura sia scollegata dalla rete elettrica.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• Verificare che l’apparecchiatura sia installata correttamente. L'allentamento di un collegamento elettrico o di una spina (ove previsti) può provocare un forte surriscaldamento del terminale.

• Utilizzare il cavo dell’alimentazione elettrica corretto. ITALIANO 37• Non lasciare che il cavo dell’alimentazione elettrica si aggrovigli.

• Assicurarsi che sia installata una protezione contro gli urti.

• Utilizzare il serracavo sul cavo.

• Assicurarsi che il cavo dell’alimentazione o la spina (ove previsti) non sfiorino l'apparecchiatura o le pentole roventi quando si collega l'apparecchiatura a una presa.

• Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare la spina o il cavo (ove previsti). Contattare il nostro Centro Assistenza autorizzato o un elettricista qualificato per sostituire un cavo danneggiato.

• I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

• Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.

• L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.

AVVERTENZA! Rischio di lesioni, ustioni o scosse elettriche.

• Rimuovere tutto l'imballaggio, le etichette e la pellicola protettiva (se presente), prima del primo utilizzo.

• Quest'apparecchiatura è destinata esclusivamente all'uso domestico (al chiuso).

• Non modificare le specifiche tecniche dell'apparecchiatura.

• Assicurarsi che le aperture di ventilazione non siano bloccate. La ventilazione deve essere controllata periodicamente da una persona qualificata.

• Non lasciare l'elettrodomestico incustodito durante il funzionamento.

• Impostare le zone di cottura su “off” dopo ogni utilizzo.

• Non appoggiare posate o coperchi sulle zone di cottura. Possono diventare roventi.

• Non accendere l’elettrodomestico con le mani bagnate o quando è a contatto con l'acqua.

• Non utilizzare l'elettrodomestico come superficie di lavoro o come superficie di deposito.

• Se la superficie dell'apparecchiatura presenta delle incrinature, scollegarla immediatamente dall'alimentazione per evitare scosse elettriche.

• I portatori di pacemaker devono mantenere una distanza di almeno 30 cm dalle zone di cottura a induzione quando l'apparecchiatura è in funzione.

• Quando si immergono gli alimenti nell’olio bollente, questo potrebbe schizzare.

• Non utilizzare mai fiamme libere quando la cappa integrata è in funzione. AVVERTENZA! Pericolo di incendio ed esplosioni.

• Grassi e olio riscaldati possono rilasciare vapori infiammabili. Tenere le fiamme o gli oggetti caldi lontani da grassi e oli in fase di cottura.

• I vapori rilasciati dall'olio a temperatura elevata possono provocare una combustione spontanea.

• L'olio usato, che può contenere residui di cibo, può causare un incendio a una temperatura inferiore rispetto all'olio utilizzato per la prima volta. www.electrolux.com38• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull’apparecchiatura, al suo interno o nelle immediate vicinanze. AVVERTENZA! Vi è il rischio di danneggiare l'apparecchiatura.

• Non tenere pentole calde sul pannello dei comandi.

• Non mettere coperchi caldi sulla superficie in vetro del piano cottura.

• Non esporre al calore pentole vuote.

• Fare attenzione a non lasciar cadere oggetti o pentole sull’apparecchiatura. La superficie si potrebbe danneggiare.

• Non attivare le zone di cottura con pentole vuote o senza pentole.

• Non mettere fogli di alluminio sull'apparecchiatura.

• Non rimuovere mai la griglia o il filtro della cappa quando la cappa integrata o l'apparecchiatura sono in funzione.

• Non utilizzare mai la cappa integrata senza il filtro della cappa.

• Non coprire l'ingresso della cappa integrata con pentole.

• Non aprire il coperchio inferiore quando la cappa integrata o l'apparecchiatura sono in funzione.

• Non collocare oggetti piccoli o leggeri vicino alla cappa integrata per evitare il rischio che restino intrappolati.

• Le pentole in ghisa, alluminio o con il fondo danneggiato possono graffiare la superficie in vetro/ceramica. Sollevare sempre questi oggetti quando è necessario spostarli sulla superficie di cottura.

• L'apparecchiatura è destinata solo alla cottura. Non deve essere utilizzata per altri scopi, ad esempio per riscaldare la stanza.

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.

• Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia.

• Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.

• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

• Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato. Utilizzare solo ricambi originali.

• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

AVVERTENZA! Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l’apparecchiatura.

• Staccare la spina dall'alimentazione elettrica.

• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo. ITALIANO 393. INSTALLAZIONE AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

3.1 Prima dell'installazione

Prima di installare il piano di cottura, annotare l'informazione riportata di seguito presente sulla targhetta dei dati. La targhetta dei dati è applicata sul lato inferiore del piano di cottura. Numero di serie ...........................

3.2 Piani di cottura da incasso

Utilizzare esclusivamente piani di cottura da incasso solo dopo l'installazione in idonei piani di lavoro e mobili da incasso conformi alle norme. Nel corso dell'installazione in presenza di materiale combustibile, osservare scrupolosamente le normative NIN SEV 1000 e le indicazioni antincendio dell'Associazione degli istituti cantonali di assicurazione antincendio.

3.3 Cavo di collegamento

• Il piano cottura è fornito con un cavo di collegamento.

• Per sostituire il cavo di alimentazione danneggiato, usare il seguente tipo di cavo: H05V2V2-F resistente a una temperatura di 90 °C o superiore. Contattare un Centro Assistenza Autorizzato. Il cavo di collegamento può essere sostituito solo da elettricisti qualificati.

3.4 Collegamento elettrico

Installare il piano di cottura con un cavo di alimentazione con connettore. Se non c'è un cavo di alimentazione con connettore, nell’installazione domestica fissa deve essere previsto un dispositivo di separazione con un’apertura di contatto di minimo 3 mm, che separi contemporaneamente l’apparecchiatura e tutti i poli dalla rete, (come previsto dalla norma NIN SEV 1000).

3.5 Fissaggio della guarnizione

- Installazione integrata

1. Pulire la scanalatura nel piano di

2. Tagliare il nastro adesivo in

dotazione in 4 strisce da 3x10mm. Le strisce devono avere la stessa lunghezza delle scanalature.

3. Tagliare le estremità delle strisce con

un angolo di 45°. Devono inserirsi perfettamente negli angoli delle scanalature.

4. Applicare le strisce sulle scanalature.

Non tirare le guarnizioni. Non unire le estremità delle strisce sulla corda. Dopo aver montato il piano di cottura, sigillare lo spazio rimanente tra il vetroceramica e il piano di lavoro con del silicone. Assicurarsi che il silicone non passi al di sotto del vetroceramica.

3.6 Fissaggio della guarnizione

- Installazione in alto

1. Pulire il piano di lavoro attorno alla

2. Fissare il nastro adesivo in dotazione

2x6 mm attorno alla parte inferiore dell'apparecchiatura lungo il bordo esterno del piano in vetroceramica. Non tenderla. Assicurarsi che le estremità del nastro adesivo si trovino al centro di un lato del piano di cottura.

3. Lasciare alcuni qualche millimetro di

nastro adesivo in più prima di tagliare.

4. Unire le due estremità del nastro

Fare riferimento al libretto di installazione per informazioni dettagliate su come montare il piano cottura. Seguire lo schema di collegamento del piano cottura e lo schema di collegamento dell'interruttore per finestra riportato nel libretto di installazione e/o sulle etichette sotto il piano cottura. www.electrolux.com40min. 50mm min. 500mm Se l'apparecchiatura è installata sopra un cassetto, la ventilazione del piano cottura riscalda gli articoli all'interno del cassetto durante il processo di cottura.

INSTALLAZIONE SU TOP

25-50 ITALIANO 41Cercare il video tutorial "Come installare il piano cottura con estrattore Electrolux" digitando il nome completo indicato nell'immagine sottostante. www.youtube.com/electroluxwww.youtube.com/aegHow to install your Electrolux Extractor Hob Montaggio dell’alloggiamento filtro Prima del primo utilizzo, assicurarsi di posizionare il filtro all'interno dell'alloggiamento, con il lato argentato rivolto verso l'esterno. Una volta montato l'alloggiamento del filtro, inserirlo nella cavità della cappa e posizionare la griglia sulla cappa.

4. DESCRIZIONE DEL PRODOTTO

4.1 Panoramica del prodotto

Alloggiamento del filtro

Adattatore www.electrolux.com424.2 Disposizione del piano di cottura

Zona di cottura a induzione

Pannello dei comandi

4.3 Layout del pannello di controllo

Utilizzare i tasti sensore per mettere in funzione l'apparecchiatura. I display, gli indicatori ed i segnali acustici mostrano quali funzioni sono attive. Tasto sen‐ sore Funzione Descrizione

ON / OFF Per attivare e disattivare l'apparecchiatu‐ ra.

Timer Per impostare la funzione.

- Per aumentare o ridurre il tempo.

- Display timer Indica il tempo in minuti. ITALIANO 43Tasto sen‐ sore Funzione Descrizione

Bridge Per attivare e disattivare la funzione.

Sospendi Per attivare e disattivare la funzione.

- Display del timer della cappa Indica il tempo in minuti.

- Barra di controllo della cappa Per impostare la velocità della ventola.

Boost Per attivare e disattivare la funzione.

AUTO Modalità automatica della cappa Per attivare e disattivare la funzione.

Breeze Per attivare e disattivare la funzione.

Spia del filtro della cappa Per segnalare e ricordare che i filtri della cappa devono essere puliti.

Blocco / Dispositivo di si‐ curezza per bambini Per bloccare/sbloccare il pannello dei co‐ mandi.

PowerBoost Per attivare la funzione.

- Barra di controllo del pia‐ no cottura Per impostare un livello di potenza.

Spia Descrizione + cifra Si è verificato un malfunzionamento.

OptiHeat Control(indicatore di calore residuo su 3 livelli): Conti‐ nua la cottura / Mantieni caldo / Calore residuo. Wi-Fi è in fase di connessione. Il Bluetooth è in fase di connessione.

5. PRIMA DEL PRIMO UTILIZZO

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

5.1 Connessione app/Wireless

Per utilizzare l'app è necessario che il piano cottura sia integrato. L’integrazione può essere effettuata con Wi-Fi o Bluetooth (consigliato).

1. Scaricare My Electrolux Kitchen

dall'app store. www.electrolux.com442. Aprire l'app e registrarsi per ottenere un account.

3. Aggiungere un nuovo

4. Tenere premuto fino a quando

e non iniziano a lampeggiare.

5. Seguire le istruzioni nell’app per

completare il processo di integrazione. Una volta completato il processo di integrazione, e smettono di lampeggiare. Cambio della rete Per poter cambiare la rete è necessario annullare la memorizzazione della rete corrente e ricominciare il processo di integrazione.

1. Andare su Menu > Impostazioni

utente > Integrazione e modificare l'impostazione da On a Off. Fare riferimento a "Struttura del menu". La memorizzazione della rete viene annullata.

2. Aprire l’app e avviare nuovamente il

processo di integrazione. Fare riferimento a "Connessione app/ Wireless".

6. UTILIZZO QUOTIDIANO

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

6.1 Attivazione e disattivazione

Tenere premuto per attivare o disattivare il piano di cottura.

6.2 Rilevamento pentole

Questa funzione indica la presenza di pentole sul piano cottura e disattiva le zone di cottura se non vengono rilevate pentole durante una sessione di cottura. Se si posizionano le pentole su una zona di cottura prima di selezionare un’impostazione di calore, la spia sopra lo 0 sulla barra di controllo si illuminerà. Se si rimuove la pentola da una zona di cottura attivata e la si mette temporaneamente da parte, le spie sopra la barra di controllo corrispondente iniziano a lampeggiare. Se non si rimette la pentola sulla zona di cottura attivata entro 60 secondi, la zona di cottura si disattiva automaticamente. Per riprendere la cottura, assicurarsi di rimettere le pentole sulle zone di cottura entro il tempo indicato.

6.3 Impostazione di calore

1. Premere il livello di calore desiderato

sulla barra dei comandi. Le spie sopra la barra di controllo vengono visualizzate fino al livello di calore selezionato.

2. Per disattivare una zona di cottura,

6.4 OptiHeat Control (indicatore

di calore residuo su 3 livelli) AVVERTENZA! / / Se la spia è accesa, il calore residuo può causare ustioni. Le zone di cottura a induzione generano il calore richiesto per la cottura direttamente sul fondo della pentola. Il piano in vetroceramica viene riscaldato dal calore delle pentole. Le spie / / compaiono quando una zona di cottura è calda. Mostrano il livello del calore residuo per le zone di cottura attualmente in uso. ITALIANO 45La spia può anche comparire:

• per le zone di cottura vicine, anche se non vengono utilizzate,

• quando si collocano pentole calde sulla zona di cottura fredda,

• quando il piano cottura è disattivato ma la zona di cottura è ancora calda. La spia scompare quando la zona di cottura si è raffreddata.

Timer Usare questa funzione per indicare quanto a lungo dovrebbe funzionare una zona di cottura durante una sessione di cottura singola. È possibile impostare la funzione per la cappa separatamente. Fare riferimento a "Funzioni della cappa". Per prima cosa impostare il livello di calore per la zona di cottura selezionata, quindi impostare la funzione.

o per impostare il tempo (00-99 minuti).

per avviare il timer o attendere 3 secondi. Il timer inizia il conto alla rovescia. Per modificare l'ora: selezionare la zona di cottura con , quindi premere o . Per disattivare la funzione: selezionare la zona di cottura con , quindi premere . Il tempo restante verrà azzerato. Il timer termina il conto alla rovescia, viene emesso un segnale acustico e 00 lampeggia. La zona di cottura viene disattivata. Premere un’icona qualsiasi per interrompere il segnale e il lampeggiamento. Contaminuti Si può utilizzare questa funzione quando il piano di cottura è attivo ma le zone di cottura non sono in funzione. Il livello di calore mostra 00.

2. Premere o per impostare l'ora.

Il timer termina il conto alla rovescia, viene emesso un segnale acustico e 00 lampeggia. Premere un’icona qualsiasi per interrompere il segnale e il lampeggiamento. Per disattivare la funzione: premere e . Il tempo rimanente verrà azzerato.

6.6 Gestione energia

Se sono attive più zone e la potenza consumata supera la limitazione dell'alimentazione, questa funzione distribuisce la potenza disponibile tra tutte le zone di cottura. Il piano cottura controlla le impostazioni di calore per proteggere i fusibili dell'impianto domestico.

• Le zone di cottura sono raggruppate in base alla posizione e al numero delle fasi del piano cottura. Ogni fase ha un carico massimo di energia. Se il piano cottura raggiunge il limite della potenza massima disponibile entro la monofase, la potenza delle zone di cottura si riduce automaticamente.

• L'impostazione di calore della prima zona di cottura selezionata ha sempre la priorità. La potenza residua sarà suddivisa tra le altre zone di cottura in base all'ordine di selezione.

• Per le zone di cottura a potenza ridotta, la barra di controllo lampeggia e mostra le impostazioni di calore massime.

• Attendere finché il display non smette di lampeggiare o ridurre l’impostazione di calore della zona di cottura selezionata per ultimo. Le zone di cottura continueranno a funzionare con l’impostazione di calore ridotto. Se necessario, modificare manualmente le impostazioni di calore delle zone di cottura.

• L'estrattore della cappa è sempre disponibile come carico elettrico. Fare riferimento alla figura per le possibili combinazioni in cui la potenza può essere distribuita tra le zone di cottura. www.electrolux.com466.7 Funzioni della cappa AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza. Attivazione e disattivazione della cappa La cappa può funzionare insieme al piano cottura durante la sessione di cottura e anche quando il piano cottura è spento.

1. Premere uno dei livelli di velocità

della ventola (1-3) sulla barra di controllo della cappa per attivarla. Viene emesso un segnale acustico e le spie sopra la barra di controllo della cappa si accendono.

2. Regolare l'impostazione della

velocità della ventola secondo necessità premendo uno dei livelli presenti sulla barra di controllo della cappa.

3. Per disattivare la cappa, premere 0

sulla barra di controllo della cappa. Le spie sopra la barra di controllo della cappa si spengono. AUTO La funzione regola automaticamente il livello di velocità della ventola in base al livello di calore selezionato per il piano cottura. Di solito, quando si utilizza il piano cottura per la prima volta, la funzione è attiva per impostazione predefinita. È possibile attivare la funzione mentre il piano cottura è acceso ma nessuna delle zone di cottura è attiva, o in qualsiasi momento durante la sessione di cottura. Se si attiva la funzione mentre il piano di cottura è spento, nessuna delle zone di cottura è in funzione e non è visibile calore residuo sul pannello di controllo, la funzione si spegnerà automaticamente dopo alcuni secondi.

1. Tenere premuto per attivare la

2. Premere AUTO per attivare la

funzione. L’unità emette un segnale acustico e una spia si accende sopra il simbolo.

3. Posizionare le pentole sul piano

cottura e selezionare un livello di impostazione del calore. Aumentare o diminuire il livello di impostazione del calore in base alle necessità. La cappa reagisce al livello di impostazione del calore, aumentando o diminuendo di conseguenza il livello di velocità della ventola. Le spie sopra la barra di controllo della cappa si accendono.

4. Premere 0 sulla barra di controllo del

piano cottura per disattivare una zona di cottura o per disattivare il piano cottura. Se la spia di calore residuo si accende, AUTO continuerà a regolare la velocità della ventola. Anche se il calore residuo è basso, Breeze potrebbe avviarsi.

5. Per disattivare la funzione durante la

cottura e passare alla modalità manuale della cappa, premere AUTO o qualsiasi altra impostazione sulla barra di controllo della cappa. L’unità emette un segnale acustico e la spia sopra il simbolo si spegne. ITALIANO 47Modalità automatiche - livelli di velocità della ventola Mo‐ dalità cap‐

Livello di calore residuo (il piano cottura è spento) Livello di calore resi‐ duo (il piano cottura è acceso) Ebolli‐ zione Frittura

H1 - - - - - - - - 1 H2 - - - - - 1 1 1 H3 - - - 1 1 1 2 H4 - 1 1 1 2 2 3 Se si disattiva il piano cottura mentre AUTO è attivo, la funzione verrà memorizzata per la sessione di cottura successiva. Timer della cappa Utilizzare questa funzione per impostare il tempo di funzionamento della cappa. Non è possibile impostare il timer della cappa se quest'ultima è disattivata.

1. Premere vicino alla barra di

controllo della cappa.

2. Premere o per impostare il

tempo (00-99 minuti).

3. Premere per avviare il timer.

Il timer inizia il conto alla rovescia.

• Quando il timer termina il conto alla rovescia, la cappa smette di funzionare.

• È possibile impostare il timer della cappa mentre AUTO è attivo. Se AUTO disattiva la cappa prima dello scadere del tempo impostato, il timer viene azzerato.

• Se il timer disattiva la cappa prima di AUTO, la funzione viene disattivata. Le spie sopra 0 AUTO si spegneranno.

• In entrambi i casi AUTO verrà attivato la prossima volta che si accende il piano cottura. Boost La funzione attiva la ventola della cappa al livello di velocità massimo. Premere per attivare la funzione. L’unità emette un segnale acustico e una spia si accende sopra il simbolo. La funzione può rimanere attiva senza interruzioni per un massimo di 10 minuti. Dopo questo tempo, l'impostazione della velocità della ventola passa automaticamente a 3. Se necessario, è possibile attivare nuovamente la funzione. Breeze La funzione imposta la ventola della cappa a una velocità molto bassa. La ventola entra in funzione a un livello di rumorosità minimo subito dopo l'attivazione della funzione. È possibile utilizzare la funzione dopo la cottura per rimuovere eventuali odori persistenti o vapore. Per attivare la funzione quando il piano cottura è spento:

L’unità emette un segnale acustico e una spia si accende sopra il simbolo. Accanto alla barra di controllo della cappa viene visualizzato un timer impostato su 60 minuti.

2. Se necessario, regolare il timer con

o . www.electrolux.com48Quando il timer termina il conto alla rovescia, la cappa si disattiva automaticamente.

6.8 Struttura del menu

La tabella mostra la struttura del menu di base. Impostazioni utente Sim‐ bolo Impostazione Opzioni possi‐ bili C1 Wi-Fi Acceso/Spento

C2 Wi-Fi Intensità del segnale Tre livelli di in‐ tensità del se‐ gnale. C3 Integrazione Attivato - il pia‐ no cottura è in‐ tegrato. Disattivo (--) - La memorizza‐ zione della rete è stata annulla‐ ta. b Suono Acceso/Spento

E Cronologia al‐ larmi/errori L'elenco degli allarmi/errori recenti. Per accedere alle impostazioni utente: tenere premuto , quindi, tenere premuto . Le impostazioni vengono visualizzate sul timer delle zone di cottura di sinistra. Navigazione nel menu: il menu è costituito dal simbolo di impostazione e da un valore. Il simbolo appare sul timer posteriore e il valore appare sul timer anteriore. Per navigare tra le impostazioni, premere sul timer anteriore. Per modificare il valore dell’impostazione premere o sul timer anteriore. Per uscire dal menu: premere . Per ulteriori dettagli sulle impostazioni e per una navigazione più semplice, scaricare My Electrolux Kitchen . OffSound Control È possibile attivare/disattivare i segnali acustici in Menu > Impostazioni utente. Fare riferimento a "Struttura del menu". Anche quando sono disattivati, è possibile udire un segnale acustico quando:

• il valore del timer diminuisce,

• si preme un simbolo inattivo.

7. FUNZIONI AGGIUNTIVE

7.1 Spegnimento automatico

La funzione disattiva automaticamente il piano cottura se:

• tutte le zone di cottura, così come la cappa, siano disattivate,

• non eseguire impostazioni del livello di calore o della velocità della ventola dopo l'attivazione del piano cottura,

• È stato versato o appoggiato qualcosa sul pannello dei comandi per più di 10 secondi (una teglia, uno straccio ecc.). Viene emesso un segnale acustico e il piano cottura si disattiva. Rimuovere l'oggetto o pulire il pannello dei comandi.

• Il piano cottura è surriscaldato (ad es. quando si esaurisce l'acqua in ebollizione nella pentola). Lasciare raffreddare la zona di cottura prima di utilizzare nuovamente il piano cottura.

• Non è stata disattivata una zona di cottura o non è stato modificato il livello di potenza. Dopo un po' di tempo, il piano cottura si disattiva. ITALIANO 49Rapporto tra impostazione di calore / impostazione della velocità della ventola e il tempo dopo cui l'apparecchiatura si disattiva: Impostazione di calore Il piano cottura si disattiva dopo

Impostazione di velocità della ventola La cappa si disat‐ tiva dopo 10 ore

Questa funzione aumenta la potenza fornita alle zone di cottura a induzione. Questa funzione si può attivare per la zona di cottura a induzione soltanto per un intervallo di tempo limitato. Al termine di questo intervallo, la zona di cottura a induzione passa automaticamente al livello di potenza massimo impostato. Fare riferimento al capitolo "Dati tecnici". Per attivare la funzione per una zona di cottura: sfiorare . Per disattivare la funzione, modificare il livello di potenza.

Questa funzione pone tutte le zone di cottura accese sull’impostazione di calore più basso. La velocità della ventola della cappa diminuisce fino a 1. Quando si attiva la funzione mentre la cappa è in modalità automatica, la velocità della ventola della cappa non viene ridotta. Quando la funzione è attiva, è possibile utilizzare e . Tutti gli altri simboli sui pannelli di controllo sono bloccati. La funzione non interrompe le funzioni del timer.

1. Per attivare la funzione: premere

Il livello di calore viene ridotto a 1. La velocità della ventola della cappa diminuisce fino a 1.

2. Per disattivare la funzione:

premere . La precedente impostazione di calore/ velocità della ventola entra in funzione.

È possibile bloccare il pannello dei comandi mentre il piano cottura è in funzione. Impedisce una modifica accidentale delle impostazioni del livello di calore/della velocità della cappa. Impostare prima il livello di calore/la velocità della cappa. Per attivare la funzione: premere . Per disattivare la funzione: premere di nuovo . La funzione si disattiva quando si disattiva il piano cottura.

7.5 Dispositivo di sicurezza per

bambini Questa funzione impedisce il funzionamento accidentale del piano cottura e della cappa. Per attivare la funzione: premere . Non eseguire alcuna impostazione del livello di calore/della cappa. Tenere premuto per tre secondi, finché non compare la spia sopra il simbolo. Disattivare il piano cottura con

La funzione resta attiva quando si disattiva il piano cottura. La spia sopra è accesa. www.electrolux.com50Per disattivare la funzione: premere . Non eseguire alcuna impostazione del livello di calore/della cappa. Tenere premuto per 3 secondi, finché la spia sopra il simbolo non si spegne. Disattivare il piano cottura con . Cottura con la funzione attivata: premere , quindi premere per tre secondi, fino a quando la spia sopra il simbolo non si spegne. È possibile mettere in funzione il piano cottura. Quando si disattiva il piano cottura con la funzione si riattiva.

La funzione opera quando la pentola copre il centro delle due zone. Questa funzione collega due zone di cottura, rendendole così utilizzabili come una sola. Innanzitutto, impostare il livello di calore di una delle zone di cottura. Per attivare la funzione per le zone di cottura sul lato sinistro/destro: sfiorare / . Per impostare o modificare il livello di calore, sfiorare uno dei sensori di controllo sul lato sinistro/destro. Per disattivare la funzione: sfiorare

. Le zone di cottura funzionano in modo indipendente.

8. CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Per le zone di cottura a induzione, il calore si crea molto rapidamente nelle pentole grazie a un forte campo elettromagnetico. Utilizzare le zone di cottura a induzione con pentole idonee.

• Il fondo delle pentole deve essere il più possibile spesso e piano.

• Verificare che le basi della pentola siano asciutte prima di collocarle sulla superficie del piano cottura.

• Per evitare graffi, non far scivolare o strofinare la pentola sul vetroceramica. Materiale delle pentole

• corretto: materiali idonei: ghisa, acciaio, acciaio smaltato, acciaio inox, fondi multistrato (con una marcatura corretta da parte del produttore).

• non adatto: alluminio, rame, ottone, vetro, ceramica, porcellana. Una pentola è adatta per un piano di cottura a induzione se:

• l'acqua raggiunge velocemente l'ebollizione su una zona di cottura a induzione impostata sul livello di cottura massimo.

• una calamita si attacca al fondo della pentola. Dimensioni delle pentole

• Le zone di cottura a induzione si adattano automaticamente alla dimensione del fondo della pentola.

• L'efficienza della zona di cottura dipende dal diametro delle stoviglie. Una pentola con un diametro inferiore alla zona più piccola riceve solo una parte della potenza generata dalla zona di cottura.

• Per motivi di sicurezza e risultati di cottura ottimali, non utilizzare pentole di dimensioni maggiori rispetto a quelle indicate nelle "Specifiche delle zone di cottura". Evitare di tenere le pentole vicino al pannello dei comandi durante la sessione di cottura. Ciò potrebbe influire sul funzionamento del pannello dei comandi o attivare accidentalmente le funzioni piastra. ITALIANO 51Vedere la sezione "Dati tecnici". Coperchi con sfiato per il vapore Per ottimizzare ulteriormente le sessioni di cottura con la cappa, è possibile utilizzare gli speciali coperchi dotati di sfiato per il vapore in combinazione con le pentole. I coperchi sono progettati per dirigere il vapore prodotto all'interno della pentola verso la cappa, riducendo al minimo gli odori di cottura indesiderati e l'umidità eccessiva in cucina. I coperchi sono acquistabili separatamente in diverse misure per i tipi di pentole più comuni. Per ulteriori informazioni, visita il nostro sito web.

8.2 I rumori durante l'uso

• crepitio: si stanno utilizzando pentole di materiali diversi (costruzione a sandwich).

• fischio: si stanno utilizzando la zona di cottura a livelli di potenza elevati con pentole di materiali diversi (costruzione a sandwich).

• ronzio: si stanno utilizzando livelli di potenza elevati.

• scatto: si verifica un'accensione elettrica.

• sibilo, ronzio: la ventola funziona. I rumori descritti sono normali e non sono indicano un guasto dell’apparecchiatura.

8.3 Öko Timer (Timer Eco)

Per risparmiare energia, il riscaldatore della zona di cottura si disattiva prima che il timer per il conto alla rovescia emetta un segnale acustico. La differenza nel tempo di funzionamento dipende dal livello di potenza e dalla durata dell'utilizzo dell'apparecchiatura.

8.4 Esempi di impiego per la

cottura La correlazione tra il livello di potenza e il consumo di energia della zona di cottura non è regolare. L'aumento del livello di potenza non è proporzionale all'aumento del consumo di energia. Ciò significa che una zona di cottura con un livello di potenza medio impiega meno della metà della propria energia. I dati riportati nella tabella sono puramente indicativi. Impostazio‐ ne di calore Utilizzare per: Tempo (min.) Suggerimenti 1 Tenere in caldo le pietanze cotte. se ne‐ cessa‐ rio Mettere un coperchio sulla pentola.

1 - 2 Salsa olandese: fondere bur‐

ro, cioccolata, gelatina.

5 - 25 Mescolare di tanto in tanto.

10 - 40 Cuocere con un coperchio.

www.electrolux.com52Impostazio‐ ne di calore Utilizzare per: Tempo (min.) Suggerimenti

2 - 3 Cuocere riso e pietanze a

base di latte, riscaldare pie‐ tanze pronte.

25 - 50 Aggiungere al riso almeno

una doppia quantità di liqui‐ do, mescolare a metà del processo i preparati a base di latte.

20 - 45 Aggiungere un paio di cuc‐

4 - 5 Patate al vapore. 20 - 60 Usare al max. ¼ l di acqua

per 750 g di patate.

4 - 5 Cucinare grandi quantità di

alimenti, stufati e zuppe.

Fino a 3 l di liquido più gli in‐ gredienti.

6 - 7 Frittura delicata: scaloppine,

cordon bleu di vitello, costo‐ lette, polpette, salsicce, fega‐ to, roux, uova, frittelle, ciam‐ belle. se ne‐ cessa‐ rio Girare il piatto a metà cottu‐ ra.

7 - 8 Frittura, sformato di patate,

5 - 15 Girare il piatto a metà cottu‐

ra. 9 Portare a ebollizione l'acqua, cuocere la pasta, rosolare la carne (gu‐ lasch, stufati), friggere patatine. Portare a ebollizione grandi quantità d'acqua. PowerBoost è attivato.

8.5 Consigli e suggerimenti per

• La griglia che copre la cappa è in alluminio e acciaio inossidabile. È possibile poggiare delle pentole mentre la cappa non è in funzione. Non causerà alcun danno.

• Quando la modalità AUTO è attiva, la ventola si avvia a bassa velocità all'inizio di ogni sessione di cottura. La velocità aumenta gradualmente. È anche possibile regolare manualmente la velocità della ventola.

• In caso di installazione di un aspiratore, è necessario installare un interruttore per la finestra. È necessario acquistarlo separatamente in quanto non è fornito con la cappa. L’installazione dell’interruttore deve essere eseguita da un tecnico autorizzato. Fare riferimento al libretto di installazione.

9. MANUTENZIONE E PULIZIA

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

9.1 Informazioni generali

• Pulire il piano cottura dopo ogni utilizzo.

• Usare sempre pentole con il fondo pulito.

• Graffi o macchie scure sulla superficie non hanno alcun effetto sul funzionamento del piano cottura.

• Usare un prodotto di pulizia adatto alla superficie del piano di cottura.

• Usare un raschietto specifico per vetro. ITALIANO 539.2 Pulizia del piano di cottura

• Togliere immediatamente: plastica sciolta, pellicola in plastica, zucchero e alimenti con zucchero, in caso contrario la sporcizia potrebbe causare danni al piano cottura. Attenzione a evitare le ustioni. Appoggiare lo speciale raschietto sulla superficie in vetro, formando un angolo acuto, e spostare la lama sulla superficie.

• Quando il piano di cottura è sufficientemente raffreddato, è possibile rimuovere: i segni di calcare e d'acqua, le macchie di grasso e le macchie opalescenti. Pulire il piano di cottura con un panno umido e un detergente non abrasivo. Al termine della pulizia, asciugare il piano di cottura con un panno morbido.

• Togliere macchie opalescenti: usare una soluzione di acqua con aceto e pulire la superficie in vetro con un panno.

9.3 Pulizia della cappa

Griglia La griglia convoglia l’aria nella cappa. Inoltre, protegge il sistema della cappa ed impedisce che oggetti estranei cadano accidentalmente all'interno. È possibile lavare la griglia a mano o in lavastoviglie. Serbatoio dell'acqua Sotto la cappa c’è un serbatoio dell'acqua. Raccoglie la condensa creata durante il processo di cottura. Ricordarsi di svuotare regolarmente il serbatoio dell'acqua. Per aprire il serbatoio dell'acqua, far scorrere i fermi verso l'esterno e aprirli uno alla volta. AVVERTENZA! Assicurarsi che l'acqua non entri nella cappa. In caso di versamento di acqua o altri liquidi nel sistema della cappa:

• sollevare la griglia e pulire accuratamente l'area della cappa con un panno umido o una spugna e un detergente delicato,

• rimuovere il liquido in eccesso raccolto sul fondo della cavità della cappa con una spugna o un panno asciutto,

• accendere la cappa, impostare la velocità della ventola sul livello 2 o più alto e lasciarla funzionare per un po' di tempo per eliminare l'umidità residua.

9.4 Pulizia del filtro della cappa

Il filtro impedisce alle particelle di grasso di penetrare nel sistema della cappa. Il piano cottura è dotato di un contatore integrato che ricorda di pulire il filtro. Dopo 100 ore di utilizzo, la spia del filtro inizia a lampeggiare per segnalare che è il momento di pulire il filtro. La notifica rimane attiva per 30 secondi dopo aver disattivato la cappa e il piano cottura. La notifica non blocca l'uso del piano cottura. Consigliamo di pulire il filtro prima che compaia l’indicatore.

1. Rimuovere con cautela il filtro e il

relativo alloggiamento. Questi si trovano proprio sotto la griglia, al centro del piano cottura. www.electrolux.com542. Pulire la cavità della cappa con una schiuma detergente.

3. Lavare a mano il filtro e il relativo

alloggiamento in acqua calda senza detergenti o spugne abrasive. In alternativa, lavarli in lavastoviglie alla temperatura massima di 65-70 °C, senza detersivo e senza stoviglie con lo stesso carico. Solo le parti in plastica possono essere pulite con detergenti.

4. Asciugare il filtro per 7 minuti in un

forno alla temperatura massima di 60 °C o a temperatura ambiente.

5. Quando sono completamente

asciutti, rimontare il filtro e l’alloggiamento.

6. Azzerare il contatore.

Azzeramento del contatore quando la spia del filtro è accesa:

1. Pulire prima il filtro e riposizionarlo

all'interno della cappa.

2. Premere brevemente . Il contatore

si riavvia. Azzeramento del contatore prima che si accenda la spia del filtro:

1. Assicurarsi che il piano cottura sia

spento e Dispositivo di sicurezza per bambini non sia in funzione.

2. Pulire il filtro e riposizionarlo

all'interno della cappa.

3. Premere due volte

. Viene visualizzato l'indicatore e l’apparecchio emette un segnale acustico. Il contatore si riavvia. Il contatore si avvia automaticamente quando si accende la cappa per la prima volta. Il numero massimo di cicli di pulizia è 8. Dopodiché, il filtro deve essere sostituito con uno nuovo. AVVERTENZA! Un filtro troppo saturo può comportare un rischio di incendio.

10. GUIDA ALLA RISOLUZIONE DEI PROBLEMI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Problema Causa possibile Soluzione Non è possibile attivare il piano cottura o metterlo in funzione. Il piano cottura non è colle‐ gato a una fonte di alimen‐ tazione elettrica o non è collegato correttamente. Accertarsi che il piano cottu‐ ra sia collegato correttamen‐ te alla rete elettrica. ITALIANO 55Problema Causa possibile Soluzione È saltato il fusibile. Verificare che il fusibile sia la causa del malfunzionamen‐ to. Nel caso in cui il fusibile continui a saltare, rivolgersi ad un elettricista qualificato. Non è stato impostato il li‐ vello di calore entro 60 se‐ condi. Attivare di nuovo il piano cot‐ tura e impostare il livello di calore in meno di 60 secon‐ di. Sono stati toccati 2 o più tasti sensore contempora‐ neamente. Toccare solo un tasto senso‐ re. Sospendi è in funzione. Consultare la sezione "Utiliz‐ zo quotidiano". C'è acqua o macchie di grasso sul pannello dei co‐ mandi. Pulire il pannello dei coman‐ di. Si sente un bip costante. Il collegamento elettrico non è corretto. Scollegare il piano cottura dalla rete elettrica. Consulta‐ re un elettricista qualificato per controllare l'installazione. Non è possibile imposta‐ re il livello di calore mas‐ simo per una delle zone di cottura. Le altre zone consumano la potenza massima dispo‐ nibile. Il piano cottura funziona al‐ la perfezione. Ridurre il calore delle altre zone di cottura collegate alla stessa fase. Fare riferimento al paragrafo "Gestione ener‐ gia". Viene emesso un segna‐ le acustico e il piano di cottura si spegne. Quando il piano cottura è acceso viene emesso un segnale acustico. È stato appoggiato qualco‐ sa su uno o più tasti senso‐ re. Rimuovere l'oggetto dai tasti sensore. Il piano di cottura si di‐ sattiva. È stato appoggiato qualco‐ sa sul tasto sensore . Rimuovere l'oggetto dal tasto sensore. L'indicatore di calore re‐ siduo non si accende. La zona non è calda per‐ ché è rimasta in funzione solo per brevissimo tempo, oppure il sensore è dan‐ neggiato. Se la zona ha funzionato ab‐ bastanza a lungo da essere calda, rivolgersi a un Centro di assistenza autorizzato. Il pannello dei comandi diventa caldo al tocco. La pentola è troppo grande o troppo vicina al pannello di controllo. Se possibile, collocare le pentole grandi sulle zone po‐ steriori. www.electrolux.com56Problema Causa possibile Soluzione Assenza di suono quan‐ do si toccano i tasti sen‐ sore del pannello. I segnali acustici sono di‐ sattivati. Attivare i segnali acustici. Consultare la sezione "Utiliz‐ zo quotidiano". La spia sopra al simbolo si accende. Dispositivo di sicurezza per bambini o Blocco funziona. Consultare la sezione "Utiliz‐ zo quotidiano". La barra dei comandi lampeggia. Non ci sono pentole sulla zona oppure la zona non è completamente coperta. Mettere le pentole sulla zona in modo tale che coprano completamente la zona di cottura. Le pentole non sono adat‐ te. Utilizzare pentole adatte per piani cottura a induzione. Fa‐ re riferimento a "Consigli e suggerimenti". Il diametro del fondo delle pentole è troppo piccolo per la zona. Utilizzare pentole con dimen‐ sioni corrette. Vedere la se‐ zione "Dati tecnici". La barra di controllo del‐ la cappa lampeggia e la cappa non si avvia o si spegne. La ventola può spegnersi da sola in determinate con‐ dizioni, ad esempio quando la stanza non è adeguata‐ mente ventilata. Aprire la finestra (potrebbe essere necessario installare l'interruttore per finestra, fare riferimento a "Consigli e sug‐ gerimenti per la cappa"). Premere un simbolo qualsia‐ si. La cappa funziona di nuo‐ vo. La ventola della cappa non funziona corretta‐ mente quando le funzio‐ ni della cappa sono atti‐ vate. La temperatura ambiente intorno alla cappa è troppo alta. La circolazione dell'aria al‐ l'interno e intorno alla cap‐ pa è insufficiente. Spegnere il piano cottura e scollegarlo dall'alimentazio‐ ne di rete. Attendere almeno 10 secondi, quindi ricollegar‐ lo. Altri suggerimenti: Provare a raffreddare la tem‐ peratura dell'area circostan‐ te. Estrarre il filtro della cap‐ pa e rimuovere l'umidità resi‐ dua dall'interno della cappa. Vedere il capitolo “Pulizia e cura”. Lasciare asciugare il sistema della cappa per un giorno, quindi riattivare la cappa. ITALIANO 57Problema Causa possibile Soluzione La cappa non assorbe sufficientemente il vapo‐ re prodotto durante la cottura. I coperchi delle pentole non sono posizionati corretta‐ mente. Se i coperchi delle pentole non sono dotati di valvola di sfiato, assicurarsi di inclinarli in modo che il vapore rila‐ sciato sia diretto verso la cappa. Fare riferimento a "Consigli e suggerimenti" per informa‐ zioni sugli speciali coperchi con sfiato del vapore consi‐ gliati per l'uso con la cappa integrata. Il filtro della cappa è troppo saturo. Pulire il filtro della cappa e reimpostare la notifica. Ve‐ dere il capitolo “Pulizia e cu‐ ra”. e un numero si ac‐ cendono. C'è un errore nel piano di cottura. Per ulteriori detta‐ gli, fare riferimento all'app. Spegnere e riaccendere il piano cottura dopo 30 se‐ condi. Se si accende nuovamente, scollegare il piano cottura dall'alimenta‐ zione elettrica. Dopo 30 se‐ condi, collegare nuovamente il piano cottura. In caso di ri‐ comparsa dell'anomalia, ri‐ volgersi a un Centro di assi‐ stenza autorizzato. lampeggia. La connessione wireless si è interrotta. Ripristinare la connessione wireless. Controllare la rete domestica. Se il problema persiste, provare a riconnet‐ tersi alla rete. Fare riferimen‐ to a "Operazioni preliminari" > "Modifica della rete".

10.2 Qualora non sia possibile

trovare una soluzione... Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Autorizzato. Fornire i dati riportati sulla targhetta identificativa. Assicurarsi che il piano cottura sia stato messo in funzione correttamente. In caso contrario, anche durante il periodo di garanzia, l’intervento di assistenza da parte di un tecnico dell'assistenza o del rivenditore non sarà gratuito. Le informazioni sul periodo di garanzia e i Centri di Assistenza Autorizzati sono contenute nel libretto di garanzia. www.electrolux.com5811. DATI TECNICI

11.1 Targhetta identificativa

Modello DMGL8372UO PNC 949 599 209 00 Tipo 66 D4A 01 CA 220-240 V/400 V 2N 50 Hz Induzione 7.35 kW Prodotto in: Germania Numero di serie ................... 7.35 kW ELECTROLUX

11.2 Specifiche delle zone di cottura

Potenza nomi‐ nale (imposta‐ zione di calore massima) [W] PowerBoost [W] PowerBoost durata massi‐ ma [min.] Diametro delle pentole [mm] Anteriore sini‐ stra 2300 3200 10 125 - 210 Posteriore sini‐ stra 2300 3200 10 125 - 210 Anteriore de‐ stra 2300 3200 10 125 - 210 Posteriore de‐ stra 2300 3200 10 125 - 210 La potenza delle zone di cottura può differire in alcune piccole gamme dai dati presenti in tabella. Cambia con il materiale e le dimensioni delle pentole. Per risultati di cottura ottimali, utilizzare pentole con un diametro non superiore a quello riportato in tabella.

11.3 Informazioni sulla connessione principale

12.1 Informazioni sul prodotto*

Identificazione modello DMGL8372UO Tipo di piano cottura Piano cottura a in‐ casso Numero di zone di cottura 4 Tecnologia di riscaldamento Induzione Lunghezza (L) e larghezza (l) della zo‐ na di cottura non circolare Anteriore sinistra L 22,0 cm W 22,0 cm Lunghezza (L) e larghezza (l) della zo‐ na di cottura non circolare Posteriore sinistra L 22,0 cm W 22,0 cm Lunghezza (L) e larghezza (l) della zo‐ na di cottura non circolare Anteriore destra L 22,0 cm W 22,0 cm Lunghezza (L) e larghezza (l) della zo‐ na di cottura non circolare Posteriore destra L 22,0 cm W 22,0 cm Consumo di energia per zona di cottura (EC electric cooking) Anteriore sinistra Posteriore sinistra Anteriore destra Posteriore destra 179,6 Wh/kg 189,1 Wh/kg 187,3 Wh/kg 189,1 Wh/kg Consumo di energia del piano cottura (EC electric hob) 186,3 Wh/kg

• Per l'Unione Europea secondo il regolamento UE 66/2014. Per la Bielorussia secondo l’STB 2477-2017, Allegato A. Per l’Ucraina secondo 742/2019. EN 60350-2 - Apparecchiature elettriche per la cottura per uso domestico - Parte 2: Piani cottura - Metodi per la misurazione delle prestazioni.

12.2 Risparmio energetico

È possibile risparmiare energia quotidianamente durante la cottura seguendo i suggerimenti che seguono.

• Quando si riscalda l'acqua, utilizzare solo la quantità necessaria.

• Se possibile, coprire sempre le pentole con il coperchio.

• Prima di attivare la zona di cottura, sistemare la pentola.

• Sistemare le pentole più piccole sulle zone di cottura più piccole.

• Posizionare le pentole direttamente al centro della zona di cottura.

• Utilizzare il calore residuo per mantenere caldi i cibi o fonderli.

Garanzia Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (fa stato la data della fattura, del certificato di garanzia o dello scontrino d’acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d’istallazione ed istruzioni per l’uso.

14. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza. Per la Svizzera: Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.erecycling.ch
