MANUALE UTENTE SC-TMAX45 PANASONIC

Istruzioni per l'uso

Gebruiksaanwijzing

La ringraziamo per aver acquistato questo prodotto.

Per ottenere le prestazioni migliori e per la sicurezza, leggere attentamente queste istruzioni.

Conservare questo manuale per future consultazioni.

Queste istruzioni per l'uso sono applicabili al modello SC-TMAX45.

Il sistema e le illustrazioni possono apparire differenti.

I simboli su questo prodotto (inclusi gli accessori) rappresenta quanto segue:

~	CA
==	CC
□	Apparecchiatura Classe II (la struttura del prodotto presenta doppio isolamento.)
|	ON
↓	Standby

Indice

Accessori in dotazione 2

Precauzioni per la sicurezza 2

Trasporto dell'unità 3

Collegamenti 3

Panoramica dell'unità 4

Operazione Bluetooth ^® 5

Uso di un dispositivo USB....6

Apparecchi esterni 6

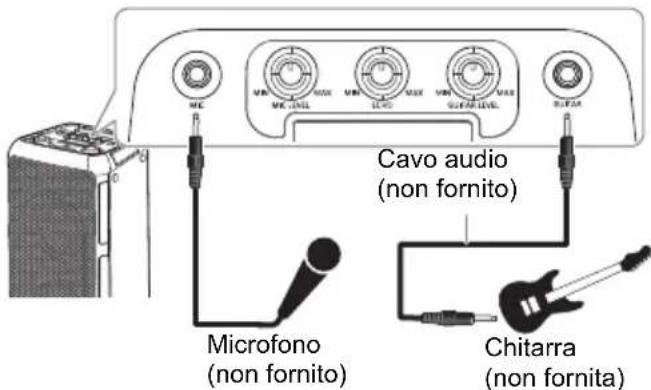

Uso di un microfono o una chitarra. 8

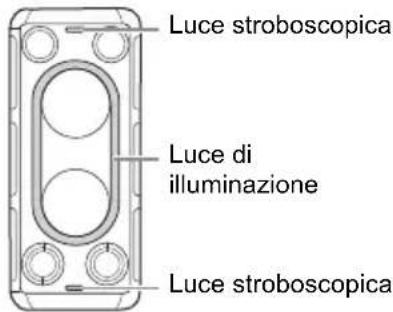

Effetti di illuminazione 8

Altri 8

Risoluzione dei problemi. 9

Dati tecnici 10

Manutenzione 10

Riferimenti....11

Accessori in dotazione

Controllare e identificare gli accessori in dotazione.

□ 1 Cavo ottico

□ 1 Cavo di alimentazione CA

Precauzioni per la sicurezza

AVVERTENZA!

Unità

- Per ridurre il rischio d'incendio, scosse elettriche o danni al prodotto,

- Non esporlo alla pioggia, umidità, gocciolamenti o spruzzi.

- Evitare di mettervi sopra oggetti pieni di liquidi, come vasi.

- Usare gli accessori consigliati.

- Non aprire i coperchi.

- Non tentare di riparare questa unità da soli. Per le riparazioni, rivolgersi al personale di assistenza qualificato.

- Non lasciare che oggetti metallici cadano all'interno dell'unità.

ATTENZIONE!

Unità

- Per ridurre il rischio d'incendio, scosse elettriche o danni al prodotto,

- Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale per libri, armadietto incorporato od altro spazio ristretto.

- Non ostruire le aperture di ventilazione dell'unità con giornali, tovaglie, tende ed altri oggetti simili.

- Non mettere sull'unità sorgenti di fiamme libere, come candele accese.

- Questa unità è progettata per l'uso nei paesi con clima temperato.

- Durante l'uso, questa unità potrebbe essere soggetta alle interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.

- Disporre l'unità su una superficie piana, lontano dalla luce diretta del sole, da temperature ed umidità elevate e da vibrazioni eccessive.

- Il sistema potrebbe riscaldarsi dopo un uso prolungato. Ciò è normale. Non occorre preoccuparsi.

Cavo di alimentazione CA

- La spina di alimentazione è il dispositivo di interruzione. Installare questa unità in modo che la spina di alimentazione possa essere scollegata immediatamente dalla presa di corrente.

Trasporto dell'unità

Preparativi

Scollegare tutti i dispositivi e i cavi collegati dall'unità.

1 Tenere saldamente la maniglia dell'unità durante il trasporto.

2 Sistemare l'unità su una superficie piana e stabile con i piedini di gomma verso il basso.

Sistemazione

È possibile posizionare questo sistema in verticale o in orizzontale.

Posizionamento verticale

Posizionamento orizzontale

(Posizionare il lato con i piedini di gomma verso il basso.)

- Tenere i diffusori ad una distanza di oltre 10 mm dagli oggetti per una corretta ventilazione.

- Questi diffusori non hanno la schermatura magnetica. Non posizionarli accanto a televisori, PC o altri apparecchi facilmente influenzati dal magnetismo.

- Se si effettua la riproduzione a livelli di volume alti per un periodo prolungato, si possono causare danni ai diffusori e ridurne la vita utile.

- Abbassare il volume in queste condizioni per evitare danni: - Quando il suono distorto.

- Quando si regola la qualità del suono.

- Quando si regola la qualità del suono.

ATTENZIONE!

• Un utilizzo o un trasporto non corretto potrebbe causare la caduta, ecc. dell'unità, con conseguenti danni e/o lesioni personali.
• Non collocare l'unità su una superficie inclinata o instabile.
  • Non collocare i piedini sotto l'unità.
  • Non toccare le superfici riverberanti del cono del diffusore:

- Si potrebbe danneggiare il cono del diffusore. - Il cono del diffusore potrebbe essere caldo.

- Non collocare l'unità su un tavolo o una superficie elevata.

- Evitare che i bambini salgano sull'unità.

- Fare attenzione quando i bambini sono nelle vicinanze.

- Non collocare l'unità su un tavolo o una superficie elevata. - Evitare che i bambini salgano sull'unità. - Fare attenzione quando i bambini sono nelle vicinanze.

Collegare il cavo di alimentazione CA soltanto dopo aver completato tutte le altre connessioni.

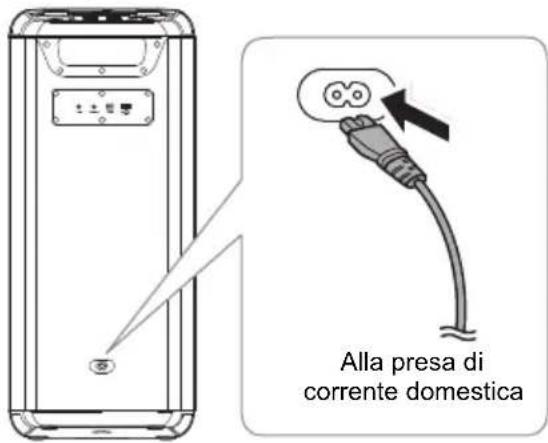

Collegare il cavo di alimentazione CA.

Non usare altri cavi di alimentazione CA diversi da quello fornito.

Vista posteriore

Alla presa di corrente domestica

Risparmio di energia

Il sistema consuma poca corrente in modalità di attesa. Scollegare l'alimentazione se non si utilizza il sistema. Alcune impostazioni potrebbero perdesi quando si scollega il sistema. Effettuare di nuovo le impostazioni.

Panoramica dell'unità

⑦ ⑥ ⑤ MIC MIN MIC LEVEL MAX MIN ECHO MAX MIN GUTAR LEVEL MAX GUITAR ⑧ ⑨ ④ ③ ① VOLUME + - SPEAKER MODE ⑩ ② ILLUMINATION ⑪ ⑪ PUSH ⑮ ⑬ ⑭ ⑮ ⑯ Vista posteriore ⑰ ⑱ ⑲ ⑳ ⑪ ⑫ ⑬ ⑭ AUX IN AUDIO OUT OPT IN USB 5 V=1.0 A

① Interruttore di attesa/accensione [☐/I] Premerlo per disporre l'apparecchio nella modalità di attesa o per accenderlo. Durante la modalità di attesa, l'apparecchio continua a consumare una piccola quantità di corrente.

②Regolare il livello del volume
③Comando di riproduzione principale
④Pannello del display
⑤Presa microfono
⑥Regolare il livello del volume del microfono
⑦Regolare il livello di eco del microfono
⑧Regolare il livello del volume della chitarra
⑨Presa della chitarra
⑩Seleziona la modalità del diffusore
⑪Selezionare gli effetti di illuminazione e i colori
⑫Selezionare Bluetooth ® come sorgente

⑭Attivazione o disattivazione dell'effetto dei bassi ON BASS QEF BASS

Nota: Quando si attiva l'effetto dei bassi, l'effetto sonoro si disattiva e viceversa.

⑮ Selezione sorgente audio BLUETOOTH → USB AU/PT →

⑯Presa AUX IN
⑰Presa AUDIO OUT
⑱Presa di ingresso ottico
⑲Porta USB (5 V 1.0 A)

Operazione Bluetooth®

È possibile connettersi e riprodurre un dispositivo audio in modo wireless tramite Bluetooth®.

Preparativi

• Accendere l'unità.
• Attivare la funzione Bluetooth® del dispositivo e avvicinarlo al sistema.
• Per i dettagli, leggere le istruzioni per l'uso del dispositivo.

Associazione di un dispositivo

1 Premere [ ]

"PAIRING" viene visualizzato.

2 Selezionare "SC-TMAX45" dal menu Bluetooth® del dispositivo.

Se viene richiesta la passkey, digitare "0000". Il dispositivo si connette automaticamente al sistema al termine dell'associazione.

Nota:

• Se è collegato un dispositivo Bluetooth ^® , è necessario scollegare il dispositivo prima di associare un nuovo dispositivo (⇒ Disconnessione di un dispositivo).
• È possibile associare fino a 8 dispositivi con questo sistema. Se si associa un 9º dispositivo, il dispositivo associato per un periodo di tempo superiore viene sostituito.
• A seconda della funzionalità di ricerca del dispositivo Bluetooth® e dell'ambiente circostante, se il nome del prodotto non viene visualizzato nel menu Bluetooth® del dispositivo, disattivare e riattivare ripetutamente la funzione Bluetooth® del dispositivo durante l'associazione.

Collegamento di un dispositivo

1 Premere [ ]

2 Selezionare "SC-TMAX45" dal menu Bluetooth® del dispositivo.

3 Avviare la riproduzione sul dispositivo.

Nota:

• Un dispositivo deve essere associato per effettuare la connessione.
• Quando si seleziona "BLUETOOTH" come sorgente, il sistema cerca di connettersi automaticamente all'ultimo dispositivo collegato.

Riproduzione Bluetooth®

Riprodurre Premere [▶/■].
Pausa Premere [▶/■].Premere di nuovo per continuare la riproduzione.
Salto	Premere [◀◀/◀◀] o [▶▶/▶▶] per saltare il brano.
Ricerca	Tenere premuto [◀◀/◀◀] o [▶▶/▶▶].

Nota:

A seconda del dispositivo Bluetooth ^® , alcune operazioni potrebbero non funzionare.

Collegamento multiplo

Il sistema supporta il collegamento multiplo, cioè può connettersi contemporaneamente ad un massimo di 2 dispositivi.

Per passare da un dispositivo collegato all'altro

Quando uno dei dispositivi collegati è in riproduzione, è facile passare a un altro dispositivo collegato semplicemente avviando la riproduzione su quel dispositivo. La riproduzione precedente viene automaticamente messa in pausa.

Nota:

Questa funzione potrebbe non essere attiva per alcune app o dispositivi (a seconda delle specifiche dell'app o del dispositivo).

Disconnessione di un dispositivo

Durante la connessione di un dispositivo Bluetooth®

Tenere premuto [▶/III].

"PAIRING" viene visualizzato.

Nota:

• Questa funzione scollega tutti i dispositivi connessi.
• Un dispositivo viene disconnesso quando:
  – Selezionare un'altra sorgente.
• Si sposta il dispositivo fuori dalla distanza massima.
• Disattiva la trasmissione Bluetooth® del dispositivo.
• Si spegne l'unità o il dispositivo.

Attesa Bluetooth®

La funzione si attiva automaticamente sul sistema quando si stabilisce una connessione Bluetooth® da un dispositivo associato.

Tenere premuto [per attivare questa funzione.

"ON BLUETOOTH STANDBY" viene visualizzato.

Per annullare, tenere premuto di nuovo il pulsante finché non viene visualizzato "OFF BLUETOOTH STANDBY".

Nota:

• La risposta sarà più lunga per alcuni dispositivi. Se si è connessi ad un dispositivo Bluetooth® prima di spegnere il sistema, attendere minimo 5 secondi prima di connettersi di nuovo al sistema dal dispositivo Bluetooth®.
• Quando si scollega e collega il cavo di alimentazione CA, la funzione di attesa Bluetooth® potrebbe non essere disponibile anche se l'impostazione è attiva. In tal caso, accendere l'unità e controllare l'impostazione di attesa Bluetooth®.

Uso di un dispositivo USB

Preparativi

Prima di collegare un dispositivo USB al sistema, assicurarsi di effettuare il backup dei dati.

Abbassare il volume e collegare il dispositivo USB alla porta USB.

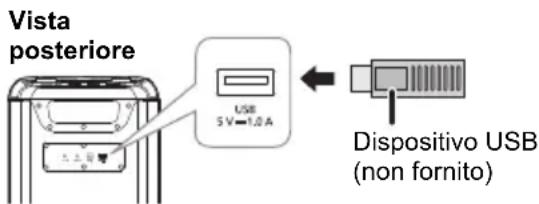

Vista posteriore USB 5 V = 1.0 A Dispositivo USB (non fornito)

Mantenere l'unità quando si collega o si scollega il dispositivo USB.

Nota:

Non usare un cavo di estensione USB. Il sistema potrebbe non riconoscere il dispositivo USB collegato con un cavo.

Riproduzione USB

È possibile riprodurre file MP3 nel dispositivo USB.

Premere ripetutamente [INPUT SELECTOR] per selezionare "USB".

Riprodurre Premere [►/III].
Pausa Premere [►/III].Premere di nuovo per continuare la riproduzione.
Salto	Premere [I◄◄/◄◄] o [►►/►►I] per saltare il brano.Durante la pausa, tenere premuto [►/III] per saltare l’album.
Ricerca	Tenere premuto [I◄◄/◄◄] o [►►/►►I].
Ripeti Durante la riproduzione, tenere premuti ripetutamente [►/III] per selezionare una modalità di ripetizione.ONE REPEAT: Ripetere un singolo brano.ALL REPEAT: Ripetere tutti i brani.OFF REPEAT: Annullare la ripetizione.

Nota:

• I file sono definiti come brani e le cartelle sono definite come album.
• I brani devono avere l'estensione ".mp3" o ".MP3".
• I brani non saranno riprodotti necessariamente nell'ordine in cui sono stati registrati.
• Alcuni file potrebbero non funzionare a causa delle dimensioni del settore.

Caricamento di un dispositivo

Il caricamento si avvia quando un dispositivo (valore nominale: 5 V/1 A) è collegato alla porta USB di questa unità.

Preparativi

Accendere l'unità.

Collegare un dispositivo.

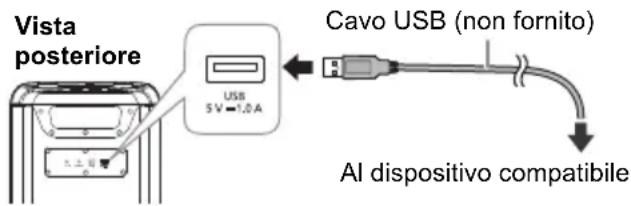

Vista posteriore USB 5 V=1.0 A Cavo USB (non fornito) AI dispositivo compatibile

Confermare dallo schermo del dispositivo collegato, ecc. per assicurarsi che la carica sia iniziata.

Nota:

• È necessario un cavo compatibile con il dispositivo. Utilizzare il cavo in dotazione con il dispositivo.
• Anche se si collega un cavo compatibile con la porta USB di questa unità, il dispositivo potrebbe non caricarsi. In tal caso, utilizzare il caricatore in dotazione con il dispositivo.
• Non collegare un dispositivo con un valore nominale superiore a 5 V/1 A a questa unità.
• Per verificare se la ricarica è completa, guardare lo schermo del dispositivo collegato, ecc.
• Una volta che si è proceduto alla carica completa, rimuovere il cavo USB dalla porta USB.
• La carica si arresta se la funzione di spegnimento automatico è attivata.

Apparecchi esterni

Preparativi

• Staccare il cavo di alimentazione CA.
- Spegnere tutte le apparecchiature e leggere le relative istruzioni per l'uso.

Nota:

• Non piegare i cavi ad angoli acuti.
- I componenti e i cavi sono venduti separatamente.
- Spegnere l'equalizzatore o ridurre il volume del dispositivo esterno. Un livello alto del segnale di ingresso può distorcere il suono.

Uso dell'ingresso ottico

È possibile eseguire il collegamento di un televisore, videoregistratore, lettore DVD, ecc. e ascoltare l'audio da questa unità.

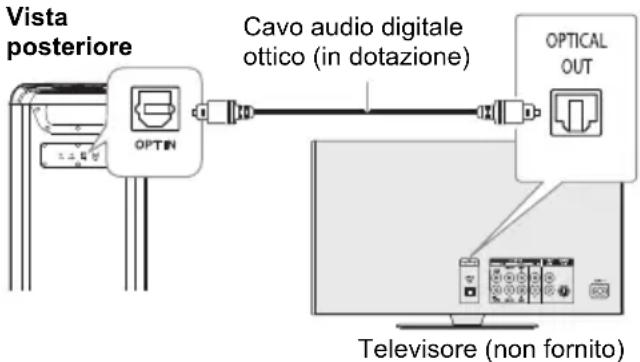

Vista posteriore OPTIN Cavo audio digitale ottico (in dotazione) OPTICAL OUT Televisore (non fornito)

1 Collegare un dispositivo esterno.
2 Accendere l'unità.
3 Premere ripetutamente [INPUT SELECTOR] per selezionare "OPT".
4 Riprodurre il dispositivo esterno.

Nota:

• Questo sistema supporta segnali PCM lineari.
• Frequenza di campionamento supportata: 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz fino a 96 kHz
• L'audio viene passato in modalità muto o potrebbe verificarsi rumore se il formato del segnale o la frequenza non sono supportati.
• Se fuoriescono suoni dagli altoparlanti del televisore, abbassare il volume del televisore al minimo.

Uso dell'ingresso ausiliario

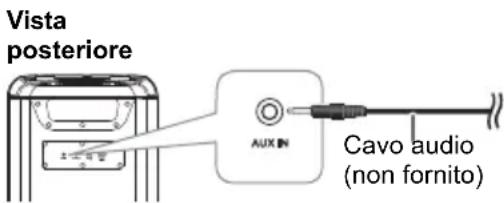

Vista posteriore AUX IN Cavo audio (non fornito)

1 Collegare un dispositivo esterno.
Tipo di spina: ∅ 3,5 mm stereo
2 Accendere l'unità.
3 Premere ripetutamente [INPUT SELECTOR] per selezionare "AUX".
4 Riprodurre il dispositivo esterno.

Collegamento di unità supplementari

È possibile collegarsi a unità supplementari per ascoltare l'audio in uscita da queste unità.

Si consiglia di posizionare tutte le unità in verticale.

Preparativi

Spegnere tutte le unità e girare [VOLUME] di ogni unità per ridurre il livello di volume.

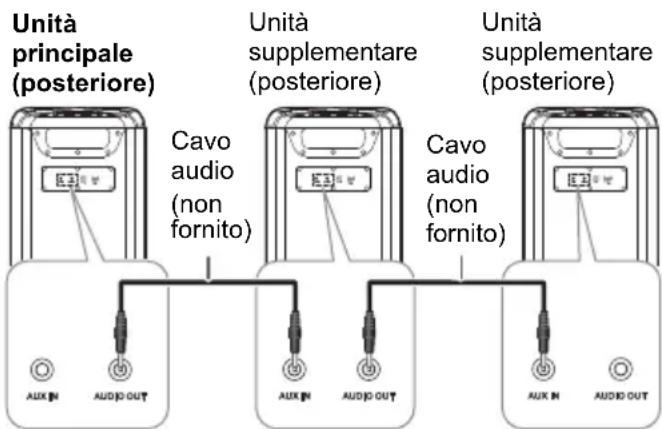

Unità principale (posteriore) Cavo audio (non fornito) Unità supplementare (posteriore) Cavo audio (non fornito) Unità supplementare (posteriore) AUX IN AUDIO OUT AUX IN AUDIO OUT AUX IN AUDIO OUT

1 Collegare l'unità principale e tutte le unità supplementari (SC-TMAX45) con cavi audio (non forniti).

Tipo di spina: ∅ 3,5 mm stereo

2 Accendere tutte le unità.
3 Sulle unità supplementari: Premere ripetutamente [INPUT SELECTOR] per selezionare “AUX”.
4 Premere ripetutamente [SPEAKER MODE] per selezionare i canali del diffusore desiderati.

L+R: canali sinistro e destro

L: canale sinistro
R: canale destro

5 Sull'unità principale:

Avviare la riproduzione desiderata.

Nota:

• È possibile collegare questa unità e fino a due unità supplementari.
• L'effetto audio viene controllato separatamente da ogni unità. Se necessario, effettuare le stesse impostazioni audio sulle unità supplementari.
• Gli effetti delle luci di illuminazione e stroboscopiche sulle unità supplementari potrebbero differire da quelli dell'unità principale anche quando è selezionato la stessa sequenza luminosa.

Uso di un microfono o una chitarra

Preparativi

Girare [MIC LEVEL] e [GUITAR LEVEL] al minimo prima di collegare o scollegare un microfono/una chitarra.

Cavo audio (non fornito) Microfono (non fornito) Chitarra (non fornita)

1 Collegare un microfono o una chitarra. Tipo di spina: ∅ 6,3 mm mono
2 Regolare il volume del microfono o della chitarra. Per il microfono: Girare [MIC LEVEL]. Per la chitarra: Girare [GUITAR LEVEL].
3 Per cantare con musica di sottofondo, riprodurre la sorgente musicale e regolare il volume del sistema.

Regolazione del livello di eco

Girare [ECHO] per regolare il livello di eco del microfono.

Nota:

• Se viene emesso un rumore strano (tipo fischio), allontanare il microfono/la chitarra dai diffusori o abbassare il volume del microfono/della chitarra.
• Se non si utilizza il microfono/la chitarra, scollegarlo dalla presa corrispondente e abbassare il volume del microfono/della chitarra al minimo.

Effetti di illuminazione

È possibile modificare l'effetto di illuminazione sull'unità.

Luce stroboscopica Luce di illuminazione Luce stroboscopica

Girare [ILLUMINATION] per selezionare l'effetto.

Da M-1 a M-9 Selezione di 9 sequenze luminose in diversi colori.

Da S-1 a S-3 Selezione di 3 sequenze luminose in diversi colori.Premere ripetutamente [ILLUMINATION] per selezionare un colore.

OFF Spegnere le luci di illuminazione e stroboscopiche, quindi diminuire la luminosità del pannello del display.

Uso delle luci stroboscopiche

Tenere premuto [ILLUMINATION] per accendere o spegnere le luci stroboscopiche.

Altri

Spegnimento automatico

Questa funzione metterà automaticamente il sistema in modalità di attesa in assenza di audio e in caso di inutilizzo per circa 20 minuti.

Nota:

Questa funzione potrebbe non essere disponibile quando è collegato un microfono/una chitarra.

Aggiornamento software

Periodicamente, Panasonic può rilasciare software aggiornato per questa unità per aggiungere o migliorare il funzionamento di una determinata funzione. Questi aggiornamenti sono disponibili gratuitamente. Per altri dettagli, consultare il seguente sito web.

https://panasonic.jp/support/global/cs/audio/

(Questo sito è solo in inglese.)

Risoluzione dei problemi

Prima di chiamare il tecnico per la riparazione, procedere con la seguente verifica. In caso di dubbi su alcuni punti da controllare o se i rimedi indicati non risolvono il problema, rivolgersi al rivenditore per ulteriori istruzioni.

Problemi comuni

L'unità non funziona.

• La dispositivo di sicurezza è stata attivata. Agire come segue:
• Premere [∅/l] sull'unità principale per portare l'unità in modalità di attesa. Se l'unità non passa in modalità standby, scollegare e ricollegare il cavo di alimentazione CA.
• Premere di nuovo [☐/I] per accendere l'unità. Se il problema persiste, rivolgersi al rivenditore.

Suono distorto o nessun suono.

• Regolare il volume del sistema.
• Spegnere il sistema, individuare e correggere la causa, quindi accenderlo nuovamente. Tale situazione può derivare dal sovraccarico dei diffusori a causa di eccessivo volume o potenza e dall'uso del sistema in un ambiente molto caldo.

Si sente un ronzio durante la riproduzione.

- Cavo di alimentazione CA o lampada a fluorescenza vicini ai cavi. Tenere gli altri apparecchi e cavi lontano dai cavi di questo sistema.

Il livello audio si riduce.

- Il circuito di protezione è stato attivato a seguito dell'uso continuo a volume alto. Consente di proteggere il sistema e mantenere la qualità audio.

USB

Impossibile leggere il dispositivo USB o i contenuti.

• Il formato del dispositivo USB o i suoi contenuti non sono compatibili con il sistema.
• I dispositivi USB con capacità di archiviazione di oltre 32 GB potrebbero non funzionare.
• I dispositivi USB potrebbero non essere riconosciuti se collegati a questo sistema con una prolunga USB o un hub USB.

Il dispositivo USB funziona lentamente.

- La lettura del dispositivo USB di grandi dimensioni o dotato di una capacità di archiviazione elevata richiede più tempo.

Bluetooth®

Non è possibile effettuare l'associazione.

• Verificare le condizioni del dispositivo Bluetooth®.
• Il dispositivo è fuori dalla distanza di comunicazione di 10 m. Avvicinare il dispositivo al sistema.

Non è possibile connettere il dispositivo.

• L'associazione del dispositivo non è stata completata correttamente. Effettuare di nuovo l'associazione. (⇒ 5)
• L'associazione del dispositivo sia stata sostituita. Effettuare di nuovo l'associazione. (⇒ 5)
• Questo sistema potrebbe non connettersi ad un altro dispositivo. Scollegare l'altro dispositivo e cercare di collegare di nuovo il dispositivo.
• Il sistema potrebbe presentare anomalie. Spegnere e riaccendere il sistema.

Il dispositivo è connesso, ma non è possibile sentire l'audio dal sistema.

- Per alcuni dispositivi Bluetooth® integrati, è necessario impostare manualmente l'uscita audio su "SC-TMAX45". Per i dettagli, leggere le istruzioni per l'uso del dispositivo.

La riproduzione durante il collegamento multiplo non funziona o non viene emesso alcun suono.

• Riavviare l'app del dispositivo.
• Non è stato avviato correttamente il controllo del dispositivo. Scollegare i dispositivi al momento connessi e riprovare.

L'audio dal dispositivo è interrotto.

• Il dispositivo è fuori dalla distanza di comunicazione di 10 m. Avvicinare il dispositivo al sistema.
• Rimuovere tutti gli ostacoli tra il sistema e il dispositivo.
• Altri dispositivi che usano la banda di frequenza 2,4 GHz (router wireless, forni a microonde, cordless, ecc.) causano interferenze. Avvicinare il dispositivo al sistema e allontanarlo da altri dispositivi.

Ripristino predefiniti

Se si verifica quanto segue, ripristinare la memoria:

- Non c'è risposta alla pressione dei pulsanti.

- Si desidera cancellare e ripristinare il contenuto della memoria.

1 Girare [VOLUME] per impostare il volume su "0".

2 Tenere premuti [INPUT SELECTOR] e [BASS].

Continuare a tenere premuti i pulsanti finché non viene visualizzato "RESET".

Tutte le regolazioni tornano a quelle predefinite di fabbrica.

Nota:

Non è possibile eseguire un ripristino predefiniti con la funzione di attesa Bluetooth® attivata.

Dati tecnici

Dati generali

Alimentazione CA da 110 V a 240 V, 50/60 Hz

Consumo di corrente 200 W

Consumo di corrente nella modalità di attesa (circa)

Con impostazione "OFF BLUETOOTH STANDBY" 0,5 W

Con impostazione "ON BLUETOOTH STANDBY" 2,0 W

Intervallo di temperatura durante il funzionamento

Da 0°C a +40°C

Intervallo di umidità durante il funzionamento

Dal 35% all'80% di umidità relativa (senza condensa)

Sezione amplificatore

Modalità stereo con potenza di uscita RMS

Bassi medi 250 W per canale (6 Ω), 1 kHz, distorsione armonica totale 30%

Tweeter 250 W per canale (6 Ω), distorsione armonica totale 30%

Potenza modalità stereo RMS totale 1000 W

Sezione Bluetooth®

Versione Bluetooth ® Versione 5.0

Classe Classe 1

Profili supportati A2DP, AVRCP

Banda di frequenza Banda a 2,4 GHz FH-SS

Frequenza operativa Da 2402 MHz, a 2480 MHz

Potenza massima (e.i.r.p.) 8 dBm

Distanza operativa Campo visivo di 10 m

Codec supportato SBC

Sezione terminali

Porta USB

USB standard	USB 2.0 a velocità massima
Supporto formato file multimediale	MP3 (*.mp3)
Numero massimo di cartelle (album) 99
Numero massimo di file (canzoni)	999
Capacità USB supportata	32 GB
File system del dispositivo USB
	FAT16, FAT32, exFAT
Alimentazione porta USB	DC OUT 5 V, 1,0 A (Max)

OPT IN

Ingresso digitale ottico	Terminale ottico
Frequenza di campionamento
32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
Profondità di bit supportata	16 bit, 24 bit
Formato audio	PCM (2 ch)

Microfono

Terminale	Presa da 6,3 mm, mono (1 sistema)
itarra
Terminale	Presa da 6,3 mm, mono (1 sistema)
UX IN
Terminale	Presa da 3,5 mm, stereo (1 sistema)
AUDIO OUT
Terminale	Presa da 3,5 mm, stereo (1 sistema)

Sezione diffusori

Diffusore(i)

Woofer	16 cm x 2
Tweeter	6,3 cm x 2

Nota:

• I dati tecnici sono soggetti a modifiche senza preavviso. Il peso e le dimensioni indicati sono approssimativi.
• La distorsione armonica totale viene misurata con un analizzatore digitale di spettro.

Manutenzione

Scollegare il cavo di alimentazione CA prima della manutenzione. Pulire questo sistema con un panno morbido e asciutto.

• Per pulire il sistema non si devono mai usare alcol, diluenti per vernici o benzina.
• Prima di usare un panno trattato chimicamente, leggere attentamente le istruzioni che lo accompagnano.

Riferimenti

Bluetooth®

Panasonic non si assume alcuna responsabilità per dati e/o informazioni che vengono danneggiati nel corso di una trasmissione wireless.

Banda di frequenza

- Questo sistema usa la banda di frequenza a 2,4 GHz.

Certificazione

• Questo sistema è conforme alle restrizioni delle frequenze e ha ricevuto la certificazione sulla base delle norme sulla frequenza. Pertanto, non è necessaria l'autorizzazione wireless.
• Le azioni di seguito sono punibili per legge in alcuni Paesi:

- Smontare o modificare l'unità.

- Rimuovere le indicazioni sui dati tecnici.

Restrizioni sull'uso

• Non si garantisce la trasmissione wireless e/o l'uso con tutti i dispositivi dotati di Bluetooth®.
• Tutti i dispositivi devono essere conformi agli standard di Bluetooth SIG, Inc.
• In base ai dati tecnici e alle impostazioni di un dispositivo, la connessione potrebbe non riuscire o alcune operazioni potrebbero essere diverse.
• Questo sistema supporta funzioni di protezione Bluetooth®. Tuttavia, in base al sistema operativo e/o alle impostazioni, la potrezione potrebbe non essere sufficiente. Trasmettere i dati in modo wireless a questo sistema con cautela.
• Questo sistema non è in grado di trasmettere dati ad un dispositivo Bluetooth®.

Distanza di utilizzo

• Usare questo dispositivo ad una distanza massima di 10 m.
• La distanza può diminuire in base all'ambiente, agli ostacoli o alle interferenze.

Interferenze da altri dispositivi

• Il sistema potrebbe non funzionare correttamente e potrebbero verificarsi problemi quali disturbi e salti audio a causa di interferenze di onde radio, se questa unità si trova troppo vicino ad altri dispositivi Bluetooth® o dispositivi che utilizzano la banda a 2,4 GHz.
• Il sistema potrebbe non funzionare correttamente se le onde radio di una emittente vicina, ecc. sono eccessive.

Destinazione d'uso

• Questo sistema è solo per uso normale e generico.
• Non utilizzare questo sistema accanto ad un'apparecchiatura o in un ambiente sensibili alle interferenze da frequenza radio (esempio: aeroporti, ospedali, laboratori, ecc.).

Licenze

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di Panasonic Holdings Corporation è concesso in licenza. Altri marchi e nomi di marchi sono di proprietà dei rispettivi proprietari.

Smaltimento di vecchie apparecchiature Solo per l'Unione Europea e Paesi con sistema di riciclaggio

Questi simboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici ed elettronici usati non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti usati, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese.

Smaltendoli correttamente, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni sulla raccolta e sul riciclaggio, vi preghiamo di contattare il vostro comune.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Dichiarazione di conformità (DoC)

Con il presente atto, “Panasonic Entertainment & Communication Co., Ltd.” dichiara che questo prodotto è conforme ai requisiti base e altre disposizioni applicabili della direttiva 2014/53/UE.

I clienti possono scaricare una copia della DoC originale per I nostri prodotti RE dal nostro server DoC:

https://www.ptc.panasonic.eu/compliance-documents Contatto del Rappresentante Autorizzato:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germania

Tipo di wireless	Banda di frequenza	Potenza massima (dBm e.i.r.p.)
Bluetooth®	2402 – 2480 MHz 8 dBm
