MANUALE UTENTE WM-5 Ambient Weather

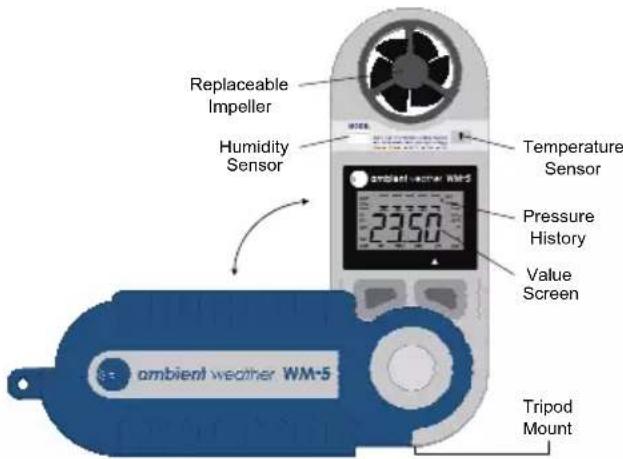

La confezione del vostro nuovo WM-5 contiene una batteria al litio CR2032, numeri di taratura (su un foglietto bianco allegato al manuale) ed un cordino. È molto importante che conserviate i numeri di taratura insieme con il manuale. Non buttate via il foglietto con i numeri di taratura! L'unità è calibrata alla fabbrica e non deve essere calibrata sulla ricevuta. Fare passare un'estremità del cordino attraverso il foro che si trova in fondo al manico e poi allacciarla all'altra estremità. Aprire la scatola completamente oppure, se usate un cavalletto, posizionatela a 90°. WM-5 ha dei sensori molto sensibili. Mantenere lo strumento per il fondo del manico, lontano dal corpo o dal viso, in modo da evitare di falsare i rilevamenti.

Modalità di funzionamento:

Lo strumento si accende premendo il pulsante a sinistra. Utilizzare il pulsante destro per scorrere fino alla funzione desiderata. Per spegnere lo strumento, premere il pulsante on/off e tenerlo premuto per 3 secondi, fino a quando lo schermo non sarà completamente vuoto.

Unità di misura:

A strumento acceso, cambiare l'unità di misura selezionando la modalità che desiderate cambiare (ad esempio, velocità del vento). Successivamente, premere il pulsante on/off e mantenerlo premuto. Contemporaneamente, premere anche il pulsante mode per cambiare l'unità di misura

Indicatori generali

BAT Low Battery Indicator Pressure Value Indicator Data Screen -16h -8h -4h -2h 0 Hour Indicator Barometric Pressure History

Indicatore batterie esaurite:

Indica che le batterie si stanno esaurendo.

Display dati:

Indica i valori dei dati raccolti da WM-5.

Diagramma a barre:

Utilizzo del diagramma a barre: questo diagramma illustra l'andamento della pressione atmosferica nelle ultime 16 ore. La colonna indicata con "0" I rappresenta la pressione attuale. Ogni barra orizzontale rappresenta +/-2 mb/hpa come mostra l'indicatore del valore della pressione. (Attenzione: il diagramma non sarà visualizzato fina a quando non avrà raccolto dati sufficienti a mostrare l'andamento della pressione, tenendo conto del fatto che lo strumento è in grado di rilevarli soltanto quando è acceso)

Modalità:

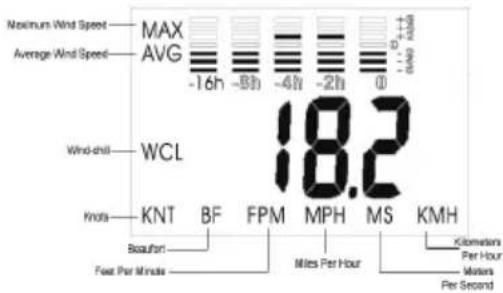

Velocità del vento

Maximum Wind Speed MAX AVG -16h -5h -4h -2h 0 Average Wind Speed Wind-chill WCL 18.2 KNT BF FPM MPH MS KMH Beaufort Four Per Minute Miles Per Hour Kilometers Per Hour Markers Per Second

Velocità attuale del vento:

Nella modalità "Velocità attuale del vento", viene mostrata soltanto l'unità di misura.

Velocità massima del vento:

Visualizza la massima velocità del vento registrata da quando lo strumento è stato acceso.

Velocità media del vento:

Visualizza la velocità media del vento in dieci secondi.

Vento-raffreddamento:

Visualizza gli effetti sulla pelle della temperatura dell'aria in combinazione con la velocità del vento

Unità di misura:

WM-5 misura la velocità del vento in sei unità di misura diverse: nodi, Beaufort, piedi /minuto, miglia /ora, metri / secondo e chilometri/ora. Per commutare lo strumento da un'unità di misura all'atra, si vedano le istruzioni riportate alla voce Unità di misura.

Temperatura

Temperatura generale:

Visualizza la temperatura in gradi Fahrenheit o Celsius.

Indice di calore:

Visualizza la misura di come l'umidità agisce sulle alte temperature in modo da ridurre la capacità del corpo di autoraffreddarsi (teermoregolarsi). Nella maggior parte dei casi, l'indice di calore sarà più basso della temperatura.

Punto di condensa:

Visualizza la temperatura alla quale l'aria si satura d'umidità (temperatura a cui si forma la condensa).

Umidità relativa

-16h -8h -4h -20h 56.1 RH%—massive humidity Indicator

Umidità relativa generale:

Visualizza l'umidità relativa attuale. L'umidità relativa corrisponde al livello di umidità rilevato nell'aria. Il vostro WM-5 viene pretarato in fabbrica, ma può essere ritarato manualmente per rispondere meglio alle esigenze sul campo. Per tarare l'umidità relativa, si veda alla voce Taratura dell'umidità.

Pressione atmosferica

Indicatore della pressione:

Indica che lo strumento si trova in modalità "pressione atmosferica".

Diagramma dell'andamento della pressione:

mostra l'andamento della pressione atmosferica nel corso delle ultime 16 ore. Nota: lo strumento deve restare acceso per 16 ore prima che venga visualizzato un diagramma completo. Per maggiori informazioni, si veda alla voce Diagramma a barre.

Unità di misura:

WM-5 indica la pressione atmosferica in pollici di mercurio (inHg) oppure in millibar / hectopascals (hpa mbar).

Altitudine

LE INFORMAZIONI IMPORTANTI:

L'altimetro WM-5 calcola l'altezza basata su pressione d'aria cambiante. I cambiamenti nella pressione d'aria indurranno la lettura di altezza ad aumentare o cadere. La vostra altezza dovrebbe essere calibrata sempre a destra prima che la usiate come altimetro

Modalità altitudine generale:

WM-5 è in grado di rilevare altitudini comprese tra - 600 e 7000 metri. Quando lo strumento è in modalità altitudine, viene disattivato l'allarme tempesta, per evitare falsi allarmi derivanti da variazioni di pressione. Nota: altitudine varia da sola al variare della pressione atmosferica. Nota: le variazioni di altitudine si verificano al variare della pressione atmosferica, quindi è opportuno effettuare delle ritarature.

Icona della modalità altitudine:

Indica che lo strumento si trova in modalità altitudine.

Unità di misura:

WM-5 può mostrare l'altitudine in piedi (FT) oppure in metri (M).

Ritaratura: (WM-5 viene pretarato in fabbrica.)

Pressione atmosferica:

Attenzione: Potete calibrare il vostro WM-5 nel mb o nel inHg. Selezioni il modo preferito prima della calibratura. A strumento spento, premere il pulsante on/off e mantenere premuto per un paio di secondi. Il display mostrerà il valore della pressione attuale, accompagnato dall'indicatore "BAR" che lampeggia in alto a sinistra. Lasciare il pulsante on/off quando appare l'indicatore che lampeggia. Premere il pulsante on/off per scorrere verso l'alto oppure il pulsante mode per scorrere verso il basso. Dopo la taratura della pressione atmosferica, attendere 5 secondi e lo strumento passerà automaticamente alla fase di taratura dell'altitudine. Se non desiderate tarare l'altitudine, lasciate semplicemente lo strumento

acceso e quest'ultimo si riporterà automaticamente nella modalità di funzionamento normale. Le modifiche apportate verranno tenute in memoria fino ad una nuova operazione di ritaratura.

BAR 1003 hpa mbar → ALT 165 M

Altitudine:

Attenzione: Potete calibrare il vostro WM-5 nella m. o nel FT. Selezioni il modo preferito prima della calibratura. A strumento spento, premere il pulsante on/off e mantenere premuto per un paio di secondi. Il display mostrerà l'indicatore "BAR" che lampeggia in alto a sinistra. Dopo 5 secondi, lo strumento passa automaticamente nella modalità per la taratura dell'altitudine e verrà visualizzato il valore attuale dell'altitudine, accompagnato dall'indicatore "ALT" che lampeggia. Premere il pulsante on/off per scorrere verso l'alto oppure il pulsante mode per scorrere verso il basso. Una volta conclusa l'operazione di taratura, lo strumento tornerà alla modalità di funzionamento normale nel giro di pochi secondi. Le modifiche apportate restano in memoria fino ad una nuova ritaratura.

Umidità

In primo luogo, individui l'autoadesivo di calibratura che è stato fornito con il vostro WM-5. Visualizzerà due numeri. Dovrete calibrare la vostra unità a questi numeri. Veda prego le istruzioni qui sotto.

A strumento acceso, premere il pulsante on/off e tenere premuto per una decina di secondi. Il display si spegnerà e poi si riaccenderà, visualizzando il numero 700 (Fig. A). Digitare il primo valore di ingresso della tensione (nel nostro esempio, sarà 744) sullo schermo, premendo il pulsante mode per scorrere verso l'alto (omettendo I decimali). Nota: una volta

in modalità di taratura dell'umidità, con il pulsante mode si scorre soltanto verso l'alto e non verso il basso, quindi è importante che non ci si dimentichi di inserire i valori. Finita l'operazione, premere nuovamente il pulsante on/off, e vedrete comparire il valore 3000 (Fig. B). Digitare il secondo valore di ingresso della tensione (nel nostro esempio, sarà 3056), utilizzando la stessa procedura sopra illustrata. Per memorizzare le modifiche, premere il pulsante on/off. Lo strumento si spegnerà, avendo salvato i nuovi valori. (Anche se verranno mostrati di nuovo i valori di default quando si torna in modalità di taratura, lo strumento ha memorizzato le variazioni).

Sostituzione della ventola:

Per sostituire la ventola, utilizzate un piccolo cacciavite (preferibilmente un cacciavite a taglio a croce n° 2) per svitare le viti che si trovano sul retro del monitor. Rimuovere la ventola esercitando una torsione in senso orario (guardando il retro dell'anemometro) fino a raggiungere la posizione "O" segnata sul retro dello strumento.

Batteria:

Per sostituire la batteria, girare il coperchio del vano batterie in senso antiorario e rimuoverlo. A questo punto potrete vedere la batteria. Assicurarsi che le polarità della nuova batteria al litio CR2032 vadano a posizionarsi correttamente ed inserirla nella stessa posizione della recedente. Tutte le batterie al litio, comprese le CR2032, possono essere acquistate presso i normali rivenditori di batterie.

Per preservare al durata delle batterie, quando non si usa lo strumento è bene lasciarlo in modalità barometro. Le varie modalità dello strumento hanno consumi diversi. Se lo strumento viene lasciato in modalità barometro, le batterie possono durare 4-6 mesi. La modalità che ha il massimo consumo di batterie è la velocità del vento, seguita dall'umidità relativa.

Allarme tempo perturbato:

In caso di significative variazioni nei valori della pressione atmosferica, viene emesso l'allarme per tempo perturbato. Ciò accade se la pressione atmosferica varia di 6 millibar (in più o in meno) nel giro di 3 ore (è un dato significativo dell'avvicinarsi di una perturbazione). L'allarme suona una sola volta per cinque secondi. Se la pressione continua a cambiare, allora l'allarme suonerà una volta all'ora. Nota: l'allarme viene disattivato quando lo strumento si trova n modalità altitudine. Questo accorgimento serve ad evitare falsi allarmi dovuti alle variazioni di altitudine (ed agli effetti dell'altitudine sulla densità dell'aria).

ambient weather

6845 W. Frye Road [phone]

Chandler, AZ 85226 USA www.ambientweather.com
