MANUAL DE USUARIO WM-5 Ambient Weather

El paquete de WM-5 contiene una pila de litio CR2032, números de calibración (sobre un pequeño papel blanco incluido con el manual), y un cabo. Es muy importante que conserve los números de calibración con su manual. ¡No tire el papel de calibración! La unidad es fábrica calibrada y no necesita ser calibrada sobre recibo. Para instalar el cabo, pase un extremo a través del agujero del fondo del asa y anúdelo al otro extremo. Abra la caja, que tiene que hacer clic en la posición totalmente abierta; si utiliza un trípode, ésta tiene que hacer clic en la posición a 90 grados. Su WM-5 tiene sondas sensibles. Mantenga el WM-5 en la parte baja del asa, lejos de su cara y cuerpo, para evitar lecturas falsas.

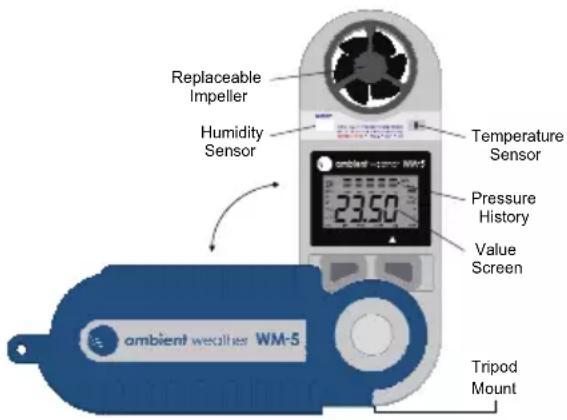

Replaceable Impeller Humidity Sensor Temperature Sensor Pressure History Value Screen 23.50 ambient weather WM-5 Tripod Mount

Modos de funcionamiento:

Encienda la unidad utilizando el botón izquierdo. Utilice el botón derecho para desplazarse hasta la función deseada. Para apagar la unidad, pulse el botón on/off (apagado/encendido) manteniéndolo pulsado durante unos tres segundos, hasta que la pantalla esté en blanco; entonces, suéltelo.

Unidades de medida:

Con el WM-5 encendido, cambie las unidades de medida seleccionando el modo al que desee cambiar (es decir, velocidad del viento). Después, pulse y mantenga pulsada la tecla on/off y, mientras realiza esta acción, pulse la tecla de modo para cambiar las unidades de medida.

Indicadores generales

-16h -8h -4h -2h 0 BAT Low Battery Indicator Pressure Value Indicator Data Screen Hour Indicator Barometric Pressure History

Indicador de pilas bajas:

Indica que las pilas se están agotando.

Pantalla de datos:

Indica el valor de los datos que está recogiendo el WM-5.

Gráfico de barras:

Uso del gráfico de barras: El gráfico de barras representa un historial de 16 horas de la presión barométrica. La columna etiquetada como "0" indica la presión actual. Cada barra horizontal representa +/-2 mb/hpa, según marca el indicador de valor de presión (tenga en cuenta que el gráfico de barras no aparecerá hasta que se haya acumulado el historial barométrico, dado que el Skymater sólo registra la presión barométrica mientras está encendido)

Modos:

Velocidad del viento

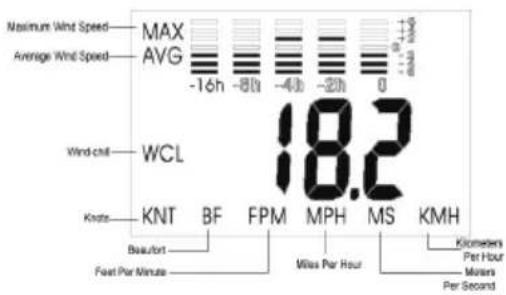

Maximum Wind Speed MAX AVG -16h -8h -4h -2h 0 Average Wind Speed Wind-up WCL 18.2 Knots KNT BF FPM MPH MS KMH Beaufort Foot Per Minute Miss Per Hour Kilometers Per Hour Meters Per Second

Velocidad del viento actual:

En el modo de velocidad del viento actual sólo se mostrará la unidad de la medida.

Máxima velocidad del viento:

Muestra la máxima velocidad del viento registrada desde que se encendió la unidad.

Velocidad media del viento:

Muestra una media de funcionamiento durante diez segundos.

Viento-frío:

Muestra el efecto que la temperatura del aire, en combinación con la velocidad del viento, tiene sobre la piel humana.

Unidades de medida :

El WM-5 mide la velocidad del viento en seis unidades de medida diferentes. Nudos, grados Beaufort, pies por minuto, millas por hora, metros por segundo y kilómetros por hora. Para

conmutar entre las unidades de medida, consulte las instrucciones en la sección de unidades de medida.

Temperatura

Temperatura general:

Muestra la temperatura en grados Fahrenheit o Celsius.

Índice de calor:

Muestra la medida de cómo actúa la humedad junto con altas temperaturas para reducir la capacidad del cuerpo para refrigerarse a sí mismo. En la mayoría de los casos, el índice de calor es menor que la

Punto de rocío:

Muestra la temperatura a la que el aire se satura con humedad (la temperatura a la que se formará niebla).

Humedad relativa

Humedad relativa general:

Muestra la humedad relativa actual. La humedad relativa es la cantidad de humedad medida en el aire. Su WM-5 tiene una calibración previa de fábrica respecto a la humedad relativa. Sin embargo, el WM-5 se puede calibrar manualmente para unos requisitos de campo más exigentes. Para calibrar la humedad relativa, vea la sección Calibración de humedad.

Presión barométrica

Indicador del barómetro:

Indica que la unidad está en modo de presión barométrica.

Gráfico de barras del historial de presión:

Muestra el historial de presión barométrica de las últimas 16 horas. Nota: La unidad ha de estar encendida 16 horas antes de que se muestre el gráfico de barras completo. Para obtener más información, consulte la sección titulada Gráfico de barras.

Unidad de medida:

El WM-5 puede mostrar la presión barométrica en pulgadas de mercurio (inHg) o en milibares / hectopascales (hpa mbar).

Altitud

INFORMACIÓN IMPORTANTE:

El altímetro WM-5 calcula la altitud basada en la presión de aire que cambia. Los cambios en la presión de aire harán la lectura de la altitud levantarse o caer. Su altitud debe ser calibrada siempre a la derecha antes de que usted la utilice como altímetro.

Modo de altitud general:

El WM-5 puede registrar altitudes entre -600 y 7000 metros. Durante el uso como altímetro, la alarma de tormenta está desactivada para evitar falsas alarmas como consecuencia de cambios en la presión. Nota: La altitud se cambiará por sí sola según los cambios de presión del aire. Nota: Se producen cambios de altitud con los cambios de presión de aire; por ello, es práctico volver a calibrar.

Icono de modo altitud:

Indica que la unidad está en modo altitud.

Unidad de medida:

El WM-5 puede mostrar la altitud en pies (FT) o metros (M).

Recalibración: (Su WM-5 tiene una calibración previa de fábrica.)

Presión barométrica:

Atención: Usted puede calibrar su WM-5 en el mb o el inHg. Seleccione el modo preferido antes de la calibración. Mientras la unidad está apagada, pulse y mantenga pulsada la tecla on/off durante dos segundos. La pantalla mostrará la presión actual con un indicador de "BAR" intermitente en el lado izquierdo. Cuando vea que el indicador está intermitente, suelte el botón on/off. Pulse la tecla on/off para subir en unidades; pulse la tecla modo para bajar en unidades. Después de calibrar la presión barométrica, espere 5 segundos y la unidad pasará de forma automática a la calibración de altitud. Si no desea calibrar la altitud, simplemente deje la unidad encendida y ésta volverá a su modo de funcionamiento normal. Ahora se han guardado los cambios hasta que vuelva a calibrar la unidad.

Atención: Usted puede calibrar su WM-5 en M o el pie. Seleccione el modo preferido antes de la calibración. Con la unidad apagada, pulse y mantenga pulsada la tecla on/off durante 2 segundos. Verá el indicador "BAR" intermitente a la izquierda. Después de parpadear durante 5 segundos, pasará automáticamente al modo de calibración de altitud y verá la altitud actual y el indicador "ALT" intermitente. Pulse la tecla on/off para subir en unidades; pulse la tecla modo para bajar en unidades. Cuando haya completado la calibración, la unidad volverá de forma automática al funcionamiento normal en unos pocos segundos. Ahora se han guardado los cambios hasta que vuelva a calibrar la unidad.

Umedad

Primero, localice la etiqueta engomada de la calibración que fue provista de su WM-5. Tendrá dos números visualizados. Usted necesitará calibrar su unidad a estos números. Vea por favor las instrucciones abajo.

Con la unidad encendida, pulse y mantenga pulsado el botón on/off durante 10 segundos. La pantalla se apagará y volverá a encenderse, mostrando el número 700 (Fig. A). Introduzca el primer número de entrada de voltaje (en el ejemplo anterior el número es 744) en esta pantalla pulsando el botón de modo para desplazarse hacia arriba (omitiendo el decimal).

Nota: En el modo de calibración de la humedad, el botón de modo sólo se desplaza hacia arriba, no hacia abajo; por ello, es importante que no se equivoque con el número que está introduciendo. Cuando haya terminado, pulse de nuevo el botón on/off; verá el número 3000 (Fig. B). Introduzca el segundo número de entrada de voltaje (3056 en el ejemplo anterior), utilizando el procedimiento anterior. Para guardar los cambios, pulse el botón on/off. La unidad se desconectará con los nuevos valores almacenados internamente. (incluso aunque

muestre de nuevo los valores por defecto cuando vuelva al modo de calibración, la unidad mantiene la calibración).

Cambio del propulsor:

Para cambiar el propulsor, utilice un pequeño destornillador (preferiblemente un destornillador Phillips n° 2) para aflojar el tornillo de ajuste, que se encuentra en la parte posterior del monitor meteorológico. Retire el propulsor girando el conjunto del propulsor hacia la derecha (si está mirando la parte posterior del anemómetro) hasta la posición "O" marcada en la parte posterior del dispositivo de medida.

Pila:

Para cambiar la pila, gire la cubierta del compartimento hacia la izquierda para retirarla. La pila quedará visible en su compartimento. Asegúrese de observar la posición de la pila y cámbiela por una nueva CR2032 de litio en la misma posición. Las pilas de litio, incluyendo las CR2032, se pueden obtener en cualquier comercio donde se vendan baterías.

Para conservar la duración de las pilas, deje la unidad en el modo de barómetro cuando no esté en uso. Los diferentes modos tienen diferentes consumos de energía. Si se deja encendida en el modo de barómetro, la pila puede durar 4-6 meses. La velocidad del viento consumirá la pila más rápidamente, seguida por la humedad relativa.

Alarma de condiciones atmosféricas severas:

La alarma de condiciones atmosféricas severas sonara si hay un cambio drástico de presión. La prestación está preparada para apagarse, si la presión del aire sufre un cambio de 6 milibares (hacia arriba o hacia abajo) en un periodo de 3 horas (esto es una buena indicación de la aproximación de una climatología severa). La alarma sonará una vez durante cinco segundos. Si la presión continúa cambiando, la alarma continuará sonando una vez cada hora. Nota: la prestación de alarma de tormenta se desactiva cuando el WM-5 está en el modo de altitud. Esto es para evitar que la alarma suene con falsas alarmas cuando cambie la altitud (a causa del efecto de la altitud en la densidad del aire).

ambient weather

6845 W. Frye Road [phone]

Chandler, AZ 85226 USA www.ambientweather.com
