MANUALE UTENTE WINDO2 95 EDILKAMIN

I Installazione, uso e manutenzione pag 2

F Installation, usage et maintenance pag 21

Introduzione 3

Informazioni per la sicurezza 4

Dimensioni - Dati tecnici 5

Installazione 8

Istruzioni d'uso 16

Manutenzione 19

In caso di eventuali inconvenienti 20

La scrivente EDILKAMIN S.p.A. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192

Dichiara sotto la propria responsabilità che: il prodotto sotto riportato è conforme al Regolamento UE 305/2011 ed alla Norma Europea armonizzata Norma EN 13229:2001+A1:2003+A2:2004+AC:2006 +AC:2007

CAMINETTO A LEGNA, a marchio commerciale EDILKAMIN, denominato WINDO2 95

N° di SERIE: Rif. Targhetta dati Dichiarazione di prestazione

Windo2 95 - DoP n. EK 144 Rif. Targhetta dati

La responsabilità del produttore è limitata alla fornitura del prodotto

Gentile Signora / Egregio Signore

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto. Prima di utilizzarlo, Le chiediamo di leggere attentamente questo manuale, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Questo manuale è parte integrante del prodotto. Le chiediamo di custodirlo per tutta la durata di vita del prodotto. In caso di smarrimento, ne richieda al rivenditore una copia o la scarichi dall' area download del sito www.edilkamin.com

Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completezza del contenuto.

In caso di anomalie si rivolga subito al rivenditore presso cui è stato acquistato cui va consegnata copia del certificato di garanzia e del documento fiscale d'acquisto.

Tutte le leggi locali e nazionali e le Norme Europee devono essere soddisfatte nell'installazione e nell'uso dell'apparecchio. Per l'installazione e per quanto non espressamente riportato, fare riferimento in ogni nazione alle norme locali.

Gli schemi presenti in questo manuale sono indicativi: non sono sempre dunque strettamente riferiti al prodotto specifico e in nessun caso sono contrattuali.

Il prodotto è identificato in modo univoco da un numero, il "tagliando di controllo" che trovate sul certificato di garanzia.

Le chiediamo di conservare :

• il certificato di garanzia che ha trovato nel prodotto
• il documento fiscale di acquisto che le ha rilasciato il rivenditore
• la dichiarazione di conformità che la ha rilasciato l'installatore.

Le condizioni di garanzia sono riportate nel certificato di garanzia presente nel prodotto.

SIGNIFICATO DEI SIMBOLI

In alcune parti del manuale sono utilizzati i seguenti simboli:

ATTENZIONE:

leggere attentamente e comprendere il messaggio a cui è riferito poiché la non osservanza di quanto scritto, può provocare seri danni al prodotto e mettere a rischio l'incolumità di chi lo utilizza.

INFORMAZIONI:

una mancata osservanza di quanto prescritto comprometterà l'utilizzo del prodotto.

• Il prodotto non è progettato per l'uso da parte di persone, bambini compresi, le cui capacità fisiche, sensoriali, mentali siano ridotte.
• Il prodotto non è progettato per la cottura
• Il prodotto è progettato per bruciare legna asciutta nelle quantità e nei modi descritti in questo manuale.
• Il prodotto è progettato per uso interno e in ambienti con umidità normale
• Il prodotto deve essere installato in locali dove non ci siano pericoli di incendio
• In caso di incendio chiamare le autorità competenti. Non spegnere il fuoco con getti di acqua

I rischi di sicurezza possono essere causati, fra l'altro, da:

• contatto con fuoco e parti calde (es vetro e tubi). NON TOCCARE PARTI CALDE e, a prodotto spento ma caldo, utilizzare sempre il guanto. Si rischiano scottature altrimenti
• uso di prodotti non idonei per l'accensione (es alcool). NON ACCENDERE NE' RAVVIVARE LA FIAMMA CON PRODOTTI LIQUIDI A SPRUZZO O LANCIAFIAMMA. Si rischiano scottature gravi e danni a cose e persone.

- uso di combustibile diverso da legna asciutta. NON BRUCIARE NEL FOCOLARE RIFIUTI, PLASTICHE O ALTRO DI DIVERSO DA LEGNA ASCIUTTA. Si rischiano sporcamenti del prodotto, incendi della canna fumaria e si causano danni all'ambiente.

- uso di combustibile in quantità diverse dal raccomandato. NON SOVRACCARICARE IL FOCOLARE. Si rischiano sia deformazioni del focolare con rischi per la persona in caso di tentativi di sistemazione sia alterazioni irreversibili del colore della vernice sulle parti metalliche.

- pulizia del focolare a caldo. NON ASPIRARE A CALDO. Si rischia compromissione dell'aspiratore e eventualmente fumo in ambiente

• pulizia del canale da fumo con sostanze varie. NON EFFETTUARE PULIZIE ARTIGIANALI CON PRODOTTI INFIAMMABILI. Si rischiano incendi, ritorni di fiamma.
• pulizia del vetro caldo con prodotti non idonei. NON PULIRE IL VETRO A CALDO NE' CON ACQUA O SOSTANZE DIVERSE DAI LAVAVETRI RACCOMANDATI O PANNI ASCIUTTI. Si rischiano crepe nel vetro nonché danni permanenti non reversibili al vetro
• deposito di materiali infiammabili sotto le distanze di sicurezza indicate su questo manuale. NON APPOGGIARE BIANCHERIA SUL PRODOTTO. NON COLLOCARE STENDIBIANCHERIA A DISTANZE INFERIORI A QUELLI DI SICUREZZA. Tenere ogni forma di liquido infiammabile lontano dall'apparecchio in uso. Si rischia incendio.
• occlusione delle aperture di areazione nel locale o degli ingressi di aria. NON OCCLUDERE LE APERTURE DI AREAZIONE, NE' BLOCCARE LA CANNA FUMARIA. Si rischiano ritorni di fumo in ambiente con danni a cose e persone.
• utilizzo del prodotto come appoggio o scala. NON SALIRE SUL PRODOTTO NE' UTILIZZARE COME APPOGGIO. Si rischiano danni a cose e persone
• utilizzo della prodotto a focolare aperto. NON UTILIZZARE IL PRODOTTO A PORTA APERTA.
• aggiunta di combustibile e apertura porta avvicinandosi al fuoco con abiti infiammabili e larghi. NON aprire la porta o avvicinarsi al vetro con abiti larghi infiammabili, le cui estremità potrebbero incendiarsi.
• apertura della porta con fuoriuscita di materiale incandescente. NON gettare materiale incandescente fuori dal prodotto. Si rischia incendio.

In caso di dubbi, non prendere iniziative autonome, ma contattare il rivenditore o l'installatore.

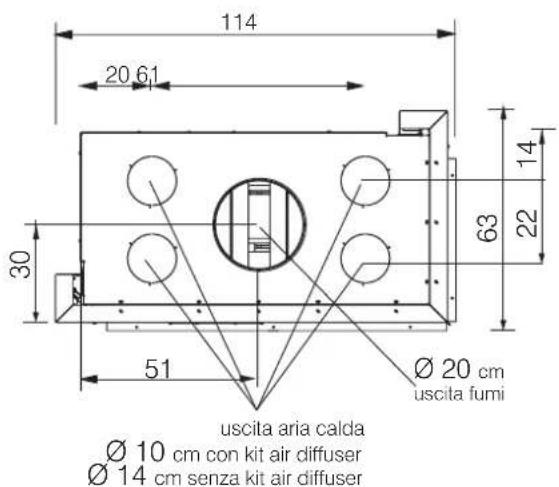

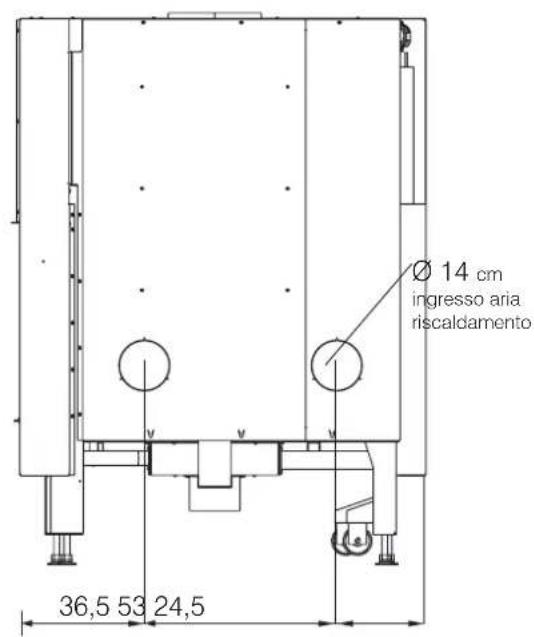

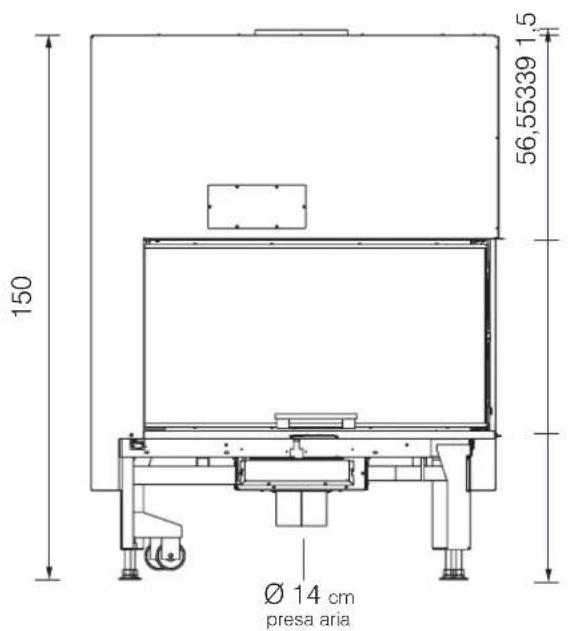

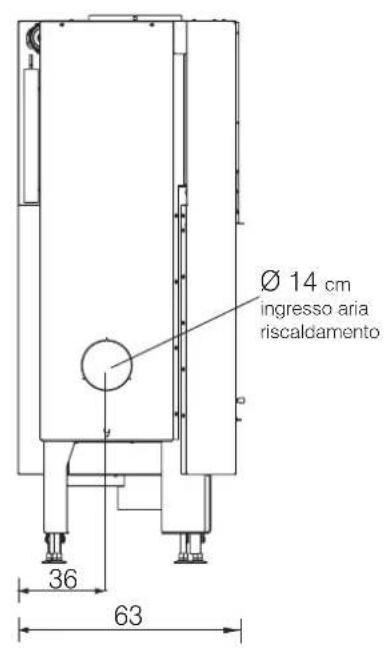

WINDO2 95 dimensioni in cm

• dimensione focolare cm 87 x 36 x 44 h
• dimensione vetro cm 95 x 44,5 x 51 h
• piedini regolabili in altezza max cm 10

150 Ø 14 cm presa aria 56,55339 1,5

Ø 14 cm ingresso aria riscaldamento 36 63

114 20 61 30 51 63 22 14 Ø 20 cm uscita fumi uscita aria calda Ø 10 cm con kit air diffuser Ø 14 cm senza kit air diffuser

Ø 14 cm ingresso aria riscaldamento 36,5 53 24,5

CARATTERISTICHE TECNICHE ai sensi EN 13229I dati riportati sono indicativi e rilevati in fase di certificazione presso organismo notificato nelle condizioni di norma.
	WINDO2 95
	Potenza Nominale
Potenza utile 14,7 kW
Rendimento 81,0 %
Emissione CO al 13% O_2	0,099 %
Tiraggio 5-12 Pa
Consumo combustibile * 3,9 kg/h
Temperatura uscita fumi 249 °C
Volume riscaldabile ** 385 m		3
Diametro condotto fumi 200 mm
Diametro condotto presa aria 140 mm
Peso con imballo 380 kg
Classe di efficienza energetica secondo il regolamento UE 2015-1186 (Classi A++/G)	A+

* Per il calcolo del consumo si è usato un potere calorifico di 4,6 kW/Kg.
** Il volume riscaldabile è calcolato considerando una richiesta di calore di 33 Kcal/m³ ora.

DATI TECNICI PER DIMENSIONAMENTO CANNA FUMARIache deve comunque rispettare le indicazioni della presente scheda e delle norme di installazione
	WINDO2 95
	Potenza Nominale
Temperatura uscita fumi allo scarico 298 °C
Tiraggio minimo	5	Pa
Portata fumi	13,3 g/s

EDILKAMIN s.p.a. si riserva di modificare i prodotti senza preavviso e a suo insindacabile giudizio per eventuali miglioramenti

Edilkamin propone i prodotto in 2 modelli:

Destro (R) e Sinistro (L) sono riferiti al lato chiuso.

EDILKAMIN

TECNOLOGIA DEL FUOCO

Edikamin S.p.A.

20045 Lainate (MI), via P. Mascagni 7

Tel [phone]

Fax [phone]

[e-mail]

www.ecitic.com

Reg. Imp. di Milano 00192220192

REA n° 87498

Cod. Ficiale e Panha NA 00192220192

INFORMAZIONI PER APPARECCHI DI RISCALDAMENTO D'AMBIENTE LOCALE A COMBUSTIBILE SOLIDO - REGOLAMENTO (EU) 2015/1185 E 2015/1186

Produttore Edilkamin S.p.A.

Marchio Edilkamin

Identificativo del modello Windo2 95

Descrizione Focolari chiusi a legna

Funzione di riscaldamento indiretto no

Potenza termica diretta 14,7 kW

Norma di riferimento EN 13229

Organismo Notificato TÜV Rheinland Energy GmbH

Combustibile	Combustibile preferito (unico)	Emissioni dovute al riscaldamento d'ambiente alla potenza nominale			Emissioni dovute al riscaldamento d'ambiente alla potenza termica minima necessaria sole se si applicano l'atten di correzione I(2) o I(1)
		PM = particulate, OGC = composti gasseri organici, CO = monosuto di carbonio, NOx = ossiti di scelta
		PM OGC CO NOx PM OGC CO NOx
		mg/m3 at 13%O2			mg/m3 at 13%O2
Tronchi di legno con tenore di umidità ≤ 25%	no	18	17	1235	98

Rispettare le specifiche precauzioni per installazione, assemblaggio, uso e manutenzione indicate nel manuale e le regole nazionali e locali vigenti.

Fino a 01/01/2022
_s [%]	71,0
EEI [%]	107
Classe di efficienza energetica	A+

Da 01/01/2022
η, [%]	71,0
EEI [%]	107
Classe di efficienza energetica	A+

Calcoli in accordo ai regolamenti (EU) 2015/1186 e 2015/1185

Caratteristiche quando l'apparecchio è in funzione unicamente con il combustibile preferito

$$ \mathrm{EEI} = (\eta_ {3, \infty} \cdot B L F) - 10 \% + F (2) + F (3) - F (4) - F (5) $$

$$ \eta_ {s} = \eta_ {S, a n} - 10 \% + F (2) + F (3) - F (4) - F (5) $$

BLF=1,45

F5 non di pertinenza

Potenza termica
Vace	Simbolo	Valore	Unità di misura
Potenza temica nominale	P_nom	14,7	kW
Potenza termica minima indicativa	P_min	N.A.	kW

Consumo ausiliario di energia elettrica
Voce	Simbolo	Valore	Unità di misura
Alla potenza temica nominale	e_lmax	N.A.	kW
Alla potenza temica minima	e_lmin	N.A.	kW
In standby	e_la	N.A.	kW

$$ F (4) = C C \cdot \frac {0 . 2 \cdot e l _ {\mathrm{max}} + 0 . 8 \cdot e l _ {\mathrm{min}} + 1 . 3 \cdot e l _ {\mathrm{出}}}{P _ {\mathrm{nom}}} \cdot 1 0 0 [ \% ] $$

Efficienza utile (NCV ricevuto)
Voce	Simbolo	Valore	Unità di misura
Efficienza utile alla potenza termica nominale	_tr,nom	81,0 %
Efficienza utile alla potenza termica minima (indicativa)	_tr,wn	N.A.	%

Tipo di potenza termica/controllo della temperatura ambiente (solo una opzione)
potenza termica a fase unica senza controllo della temperatura ambiente	NO
due o più fasi manuali senza controllo della temperatura ambiente	NO
con controllo della temperatura ambiente tramite termostato meccanico	NO
con controllo elettronico della temperatura ambiente	NO
con controllo elettronico della temperatura ambiente e temporizzatore giornallero	NO
con controllo elettronico della temperatura ambiente e temporizzatore settimanale	NO

F (2) 0,0 % fino al 2022

F (2) 0,0 % dal 2022

Altre opzioni di controllo (possibile selezione multipla)
Controllo della temperatura ambiente con rilevamento di presenza	NO
Controllo della temperatura ambiente con rilevamento di finestre aperte	NO
con opzione di controllo a distanza	NO

F (3) 0,0 % fino al 2022

F (3) 0,0 % dal 2022

Contatti
Nome e indirizzo del fabbricante	www.edilkamin.com
EDILKAMIN S.p.A.	[e-mail]
Via Mascagni 7	Direttore Generale
20045 Lainate (MI) – ITALY	Paolo Gusella

PREPARAZIONE E DISIMBALLO

I materiali che compongono l'imballo non sono né tossici né nocivi, pertanto non richiedono particolari processi di smaltimento. Lo stoccaggio, lo smaltimento o eventualmente il riciclaggio è a cura dell'utilizzatore finale in conformità delle vigenti leggi in materia.

Si raccomanda di effettuare ogni movimentazione in posizione verticale con mezzi idonei prestando attenzione alle norme vigenti in materia di sicurezza.

Non rovesciare l'imballo e usare ogni cautela per i particolari da montare.

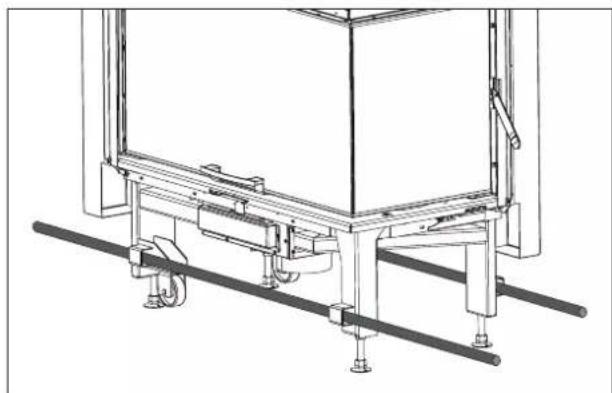

PRESE PER MOVIMENTAZIONE.

Per facilitare il trasporto del monoblocco sono stati predisposti quattro anelli. Inserire due tubolari negli anelli.

Attenzione al bilanciamento del prodotto durante la movimentazione

Il materiale dell'imballo (per esempio plastiche, fogli a pellicola) può essere pericoloso per i bambini.

C'è rischio di soffocamento ! Tenere gli imballaggi lontano dai bambini.

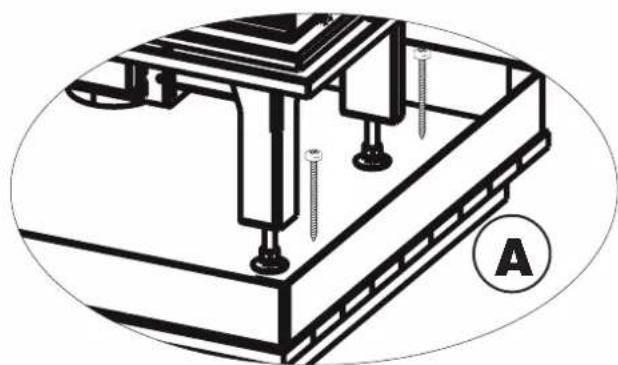

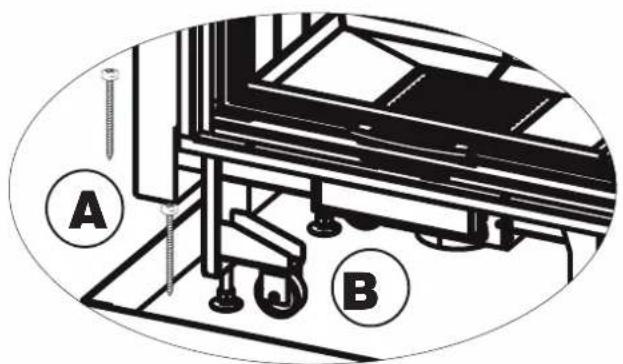

PER RIMUOVERE IL PRODOTTO DAL BANCALE

Rimuovere le viti (A) di fissaggio al bancale poste sui piedini. Togliere il prodotto dal bancale e porre particolare attenzione affinché la porta e il suo vetro siano preservati da urti.

SPOSTAMENTO DEL PRODOTTO

Il caminetto è dotato di due ruote (B) per renderne più agevole lo spostamento.

Le ruote nei vari modelli sono sempre posizionate sul lato chiuso del prodotto : nella versione destra saranno a destra, nella versione sinistra a sinistra.

Abbassare i piedini avvitandoli per usare le ruote.

Una volta posizionato il caminetto, riposizionare i piedini.

I piedini servono per distanziare il caminetto dal pavimento e per regolare in bolla il piano fuoco.

Permettono una regolazione massima di 10 cm.

ATTENZIONE

Se il caminetto non è in bolla ci possono essere problemi sullo scorrimento del portello.

A B

L'imballo presenta un'ispezione utile per verificare lo stato del prodotto. Verificare al ricevimento e segnalare subito al rivenditore eventuali anomalie.
L'imballo è costituito da un solo collo che contiene quanto sotto.

Descrizione Numero	in figura sotto	Quantità Uso
Caminetto (1) 1 *
Pastiglie antiossidanti (2) 2 smaltire come rifiuto domestico

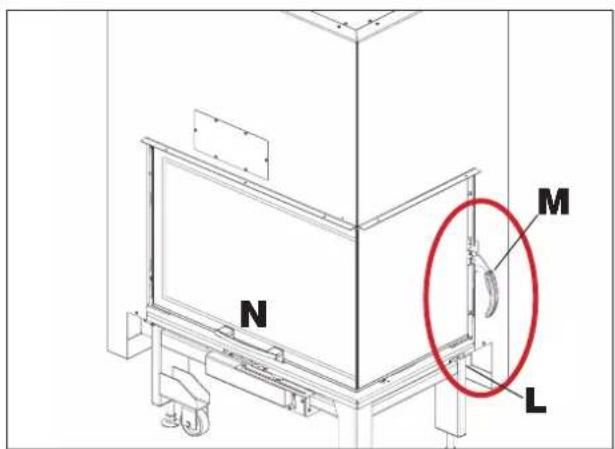

Manofredda (3) 1 per apertura ad anta della porta focolare

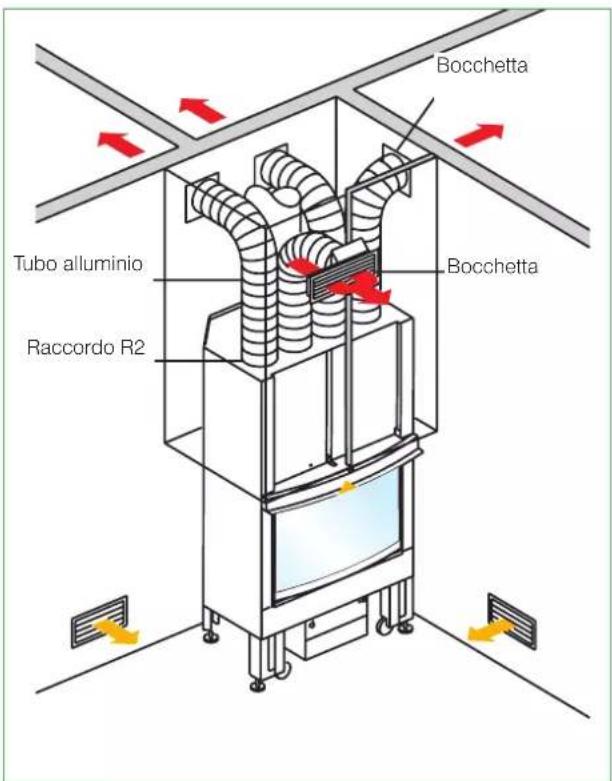

Raccordi R2 (4) 2 per canalizzazione in versione senza kit di ventilazione
Deflettore superiore in refrattario	(5) 1 da installare nel prodotto
Contrappesi (6) 4 Contrappesi / piastrine per rendere portello autochiudenti. Sono inseriti nel focolare come supporti per tenere fermi i refrattari.

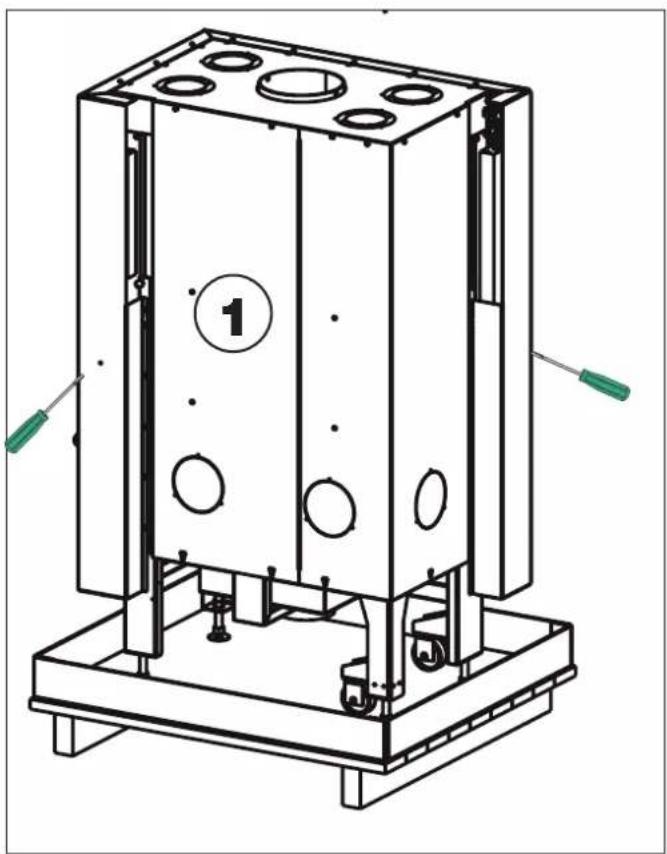

* Togliere le viti sui laterali PRIMA di alzare il portello

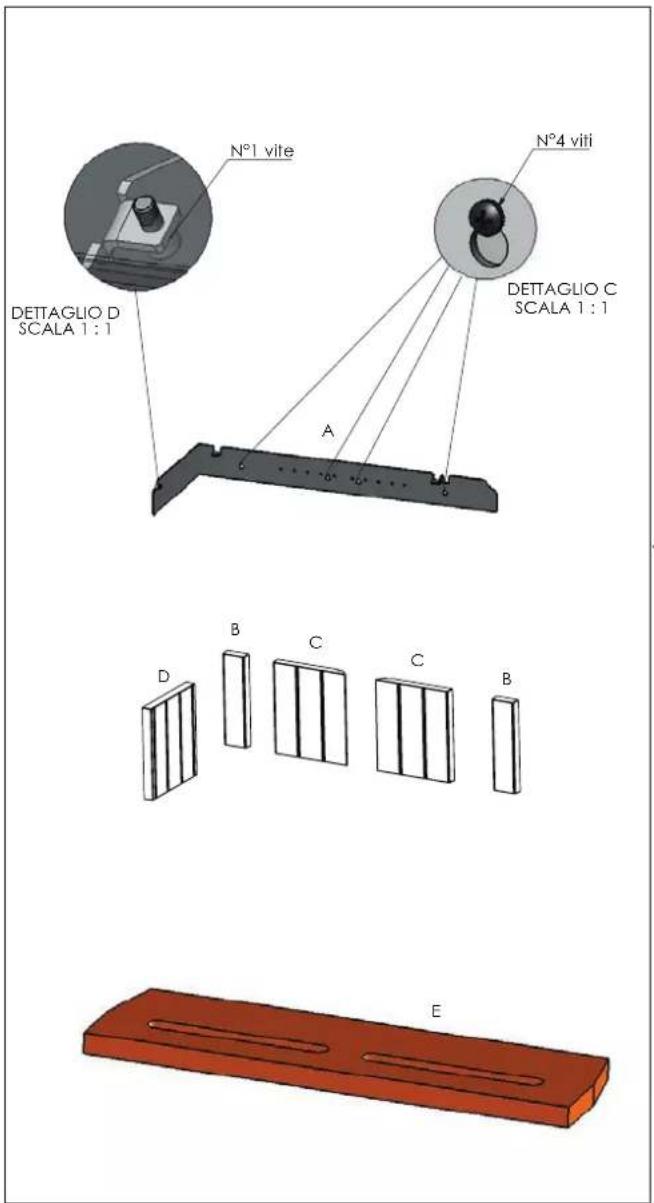

Montaggio refrattari interni

Portello autochiudente

il caminetto viene consegnato con i refrattari interni non installati per evitare rotture.

Per inserirli (figura sotto) :

• svitare (a mezzo di 4 viti frontali e 1 laterale) la piastra di fissaggio A ;
• inserire i particolari del fondale (B, C, C, B, D) e il laterale D ;
  • rifissare e riavvitare la piastra A ;
  • inserire quindi a incastro il deflettore.E

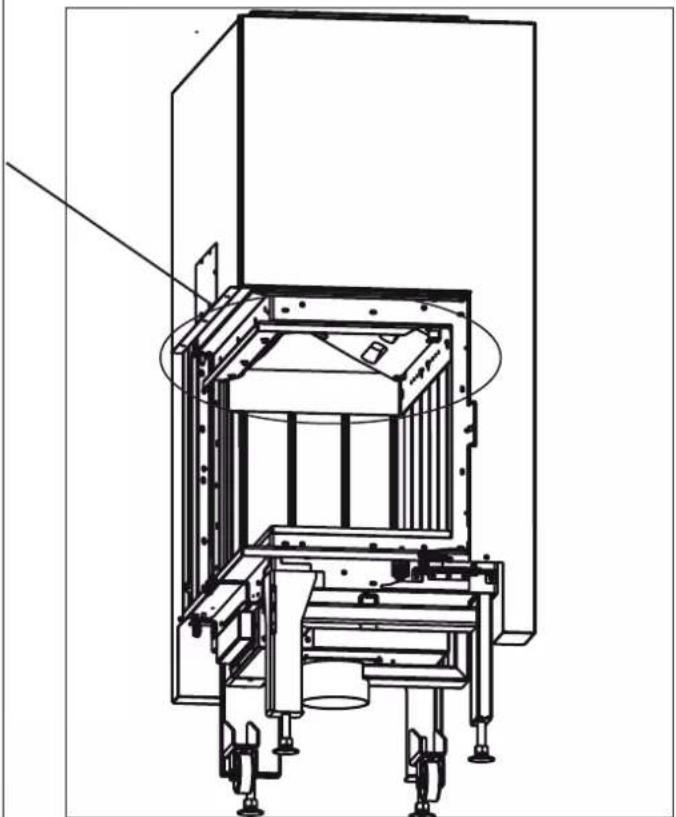

Il caminetto viene consegnato con il portello bilanciato, cioè che non scende automaticamente una volta sollevato

Per rendere il portello autochiudente è necessario applicare una o più piastrine (P) sul telaio interno del portello.

Per accedere al telaio interno del portello rimuovere lo sportellino ubicato sul mantello del caminetto.

senza piastrine (di serie)	con piastrine (aggiunte in fase di installazione)
NON autochiudente autochiudente

N°1 vite N°4 viti DET TAGLIO D SCALA 1 : 1 A DET TAGLIO C SCALA 1 : 1 D B C C B E

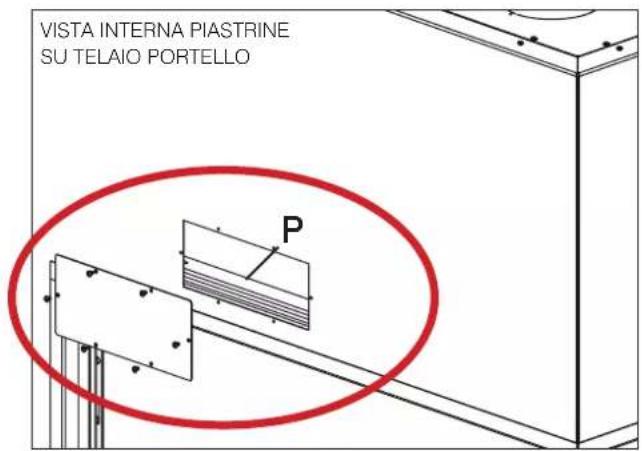

VISTA INTERNA PIASTRINE SU TELAIO PORTELLO

• l'installazione del prodotto deve essere effettuata da personale qualificato;
• tutte le leggi locali e nazionali e le norme europee devono essere soddisfatte nell'installazione e nell'uso del prodotto.
• In caso di installazione in condominio è necessario preventivo parere positivo dell'amministratore.

Di seguito diamo alcune indicazioni a carattere generale che non sostituiscono la verifica delle norme locali e non implicano alcuna responsabilità sul lavoro dell'installatore.

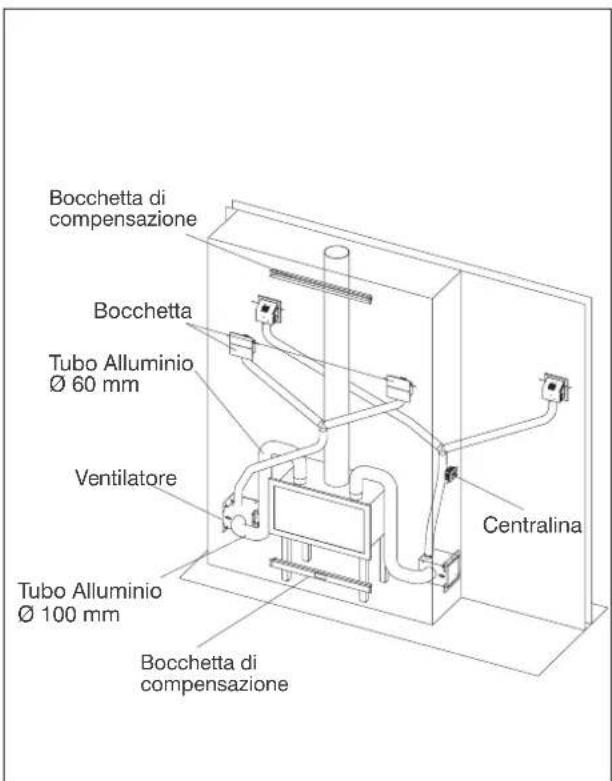

naturale (convezione naturale) o con l'ausilio di un sistema di ventilazione (KIT AIR DIFFUSER) da acquistare a parte e da applicare PRIMA della installazione completata.

Contattare il rivenditore per ogni informazione.

Verifica della idoneità del locale di installazione

• Il volume dell'ambiente deve essere superiore a 40 m³
• Non è ammessa l'installazione in camera da letto, nei bagni o in locali con presenza di altro prodotto che prelevi aria per la combustione dallo stesso locale o in locali con atmosfera esplosiva. Eventuali ventilatori di estrazione, se in funzione nello stesso ambiente o spazio in cui è installato il prodotto, possono causare problemi di tiraggio.
• In Italia verificare le compatibilità ai sensi UNI 10683 e UNI 7129 in presenza di prodotti a gas.
• Il pavimento deve poter sopportare il peso del prodotto e degli accessori.

Protezione dal calore e distanze di sicurezza

Tutte le superfici dell'edificio adiacenti al prodotto devono essere protette contro il surriscaldamento.

Le misure di isolamento da adottarsi dipendono dal tipo di superfici presenti.

Rispettare la seguente distanza minima da materiale infiammabile

• 10 cm dal retro e dal lato non vetrato del prodotto
• 180 cm dai lati vetrati frontale e laterale. Non posizionare materiali infiammabili a distanze inferiori.

(Canale da fumo, canna fumaria e comignolo)

Questo capitolo è redatto secondo le norme europee EN 13384, EN 1443, EN 1856, EN 1457. L'installatore deve tenere conto di queste e di ogni altra eventuale norma locale. Il presente manuale non è in alcun modo da riternersi sostitutivo delle norme vigenti.

Il prodotto deve essere collegato a idoneo sistema di scarico fumi che garantisca l'evacuazione in completa sicurezza dei fumi prodotti dalla combustione.

Prima del posizionamento del prodotto, è necessario L'aria calda può circolare con moto verificare che la canna fumaria sia idonea.

CANALE DA FUMO, CANNA FUMARIA

Il canale da fumo (condotto che collega il bocchettone uscita fumi del focolare con l'imbocco della canna fumaria) e la canna fumaria devono, fra le altre prescrizioni di rispetto delle norme:

• ricevere lo scarico di un solo prodotto (non sono ammessi scarichi di più prodotti insieme)
• avere uno sviluppo prevalentemente verticale (non sono ammessi tratti orizzontali e curve superiori a 45 °)
  • non presentare nessun tratto in contropendenza
• avere una sezione interna preferibilmente circolare e comunque con un rapporto fra lati inferiore a 1,5.
• terminare a tetto con opportuno comignolo: è vietato lo scarico diretto a parete o verso spazi chiusi, anche se a cielo libero
• essere realizzati con materiali con classe di reazione al fuoco A1 ai sensi UNI EN 13501 o analoga norma nazionale
• essere opportunamente certificati, con opportuna placca camino se metallici
• mantenere la sezione iniziale

Linee elettriche nelle pareti e nei soffitti compresi nell'area di incasso del prodotto non devono essere presenti linee elettriche

IL CANALE DA FUMO

• se in metallo deve essere provvisto di marcatura CE (EN 1856-2) o analoga normativa nazionale;
  • non può essere in materiale metallico flessibile
  • per controllare il flusso si consiglia una serranda in caso di tiraggio superiore ai 25 Pa

LA CANNA FUMARIA:

• deve avere un tiraggio in grado di creare una depressione idealmente intorno ai 12 Pa. Tiraggi inferiori possono provocare fuoriuscita di fumo in caso di apertura del portello; valori superiori tendono a generare una combustione veloce con diminuzione del rendimento
• deve essere correttamente dimensionata per soddisfare l'evacuazione dei fumi (EN 13384-1)
• essere preferibilmente coibentata, in acciaio con sezione interna circolare. Se rettangolare, gli spigoli interni devono avere raggio non inferiore a 20 mm e con un rapporto fra le dimensioni interne <1,5
• avere normalmente un'altezza minima di 3-4 metri
• mantenere sezione costante
  • essere impermeabile e isolata termicamente per garantire il tiraggio
• prevedere preferibilmente una camera di raccolta per incombusti e eventuali condense.
  • essere almeno di categoria T400, con opportuna resistenza al fuoco di fuliggine
• Se preesistente deve essere pulita, per evitare rischi di incendio.

IL COMIGNOLO

• deve essere di tipo antivento
- avere sezione interna equivalente a quella della canna fumaria e sezione di passaggio dei fumi in uscita pari almeno al doppio di quella interna della canna fumaria
- in caso di canne fumarie appaiate (che è bene siano distanti fra loro almeno 2 m) il comignolo della canna fumaria che riceve lo scarico del prodotto a combustibile solido o quello del piano più alto dovrà sovrastare di almeno 50 cm
• deve andare oltre la zona di reflusso
- deve permettere una manutenzione del camino

PRESA ARIA ESTERNA

Per reintegrare l'ossigeno bruciato durante il funzionamento della caminetto è necessario prevedere nel locale d'installazione una idonea presa d'aria ai sensi delle norme locali.

A prodotto rivestito, è necessario collegare il tubo ∅ 14 cm (A) affinché non sia chiuso nel rivestimento e prenda aria dalla presa d'aria.

La presa d'aria, nel rispetto delle normative locali, può essere all'esterno o in locali idonei che non siano messi in depressione.

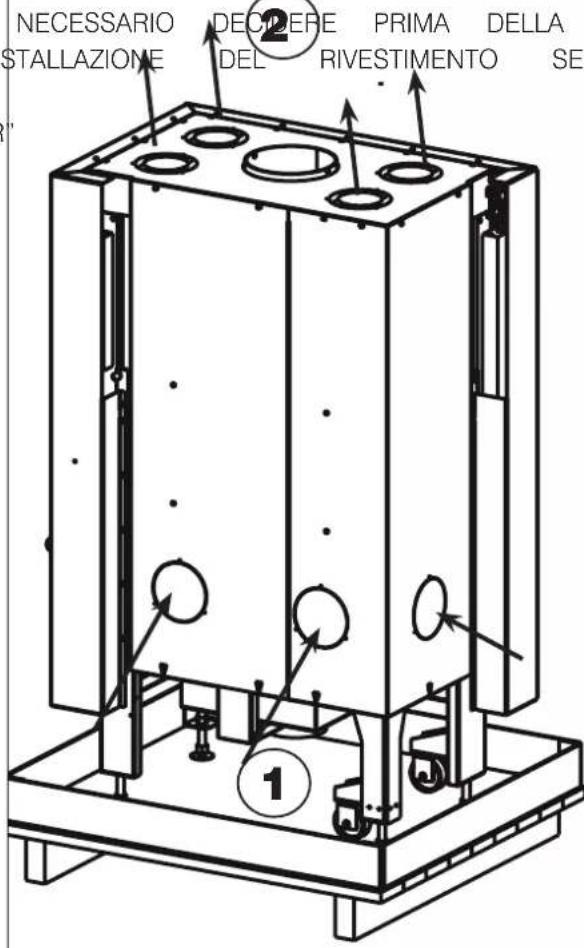

CIRCOLAZIONE A CONVEZIONE NATURALE

E' NECESSARIO DEZERE PRIMA DELLA INSTALLAZIONE DEL RIVESTIMENTO SE

ACQUISTARE E INSTALLARE IL KIT DI VENTILAZIONE

FORZATA "KIT AIR DIFFUSER

L'aria ambiente entra all'interno della struttura attraverso dei fori previsti nella parte inferiore del mantello del caminetto (1)

I fori presenti sul mantello del caminetto sono chiusi e deveno essere aperti asportando i diaframmi pretagliati per poter consentire il passaggio dell'aria ambiente.

L'aria ambiente si scalda e sale per convezione lungo l'intercapedine sul retro focolare ed fuoriesce calda dai bocchettoni (2) posizionati sul coperchio del mantello stesso.

L'aria calda prodotta dal caminetto viene immessa nei locali da riscaldare tramite bocchetta di mandata collegata al foro sul coperchio del mantello con tubo di alluminio ∅ 14 cm

La lunghezza della canalizzazione dipende dall'isolamento e dall'uso del prodotto.

E' indispensabile garantire il ritorno dell'aria stessa al locale caminetto tramite griglie alla base delle pareti o fessure sotto le porte.

NECESSARIO DEZIERE PRIMA DELLA STALLAZIONE DEL RIVESTIMENTO SE ①

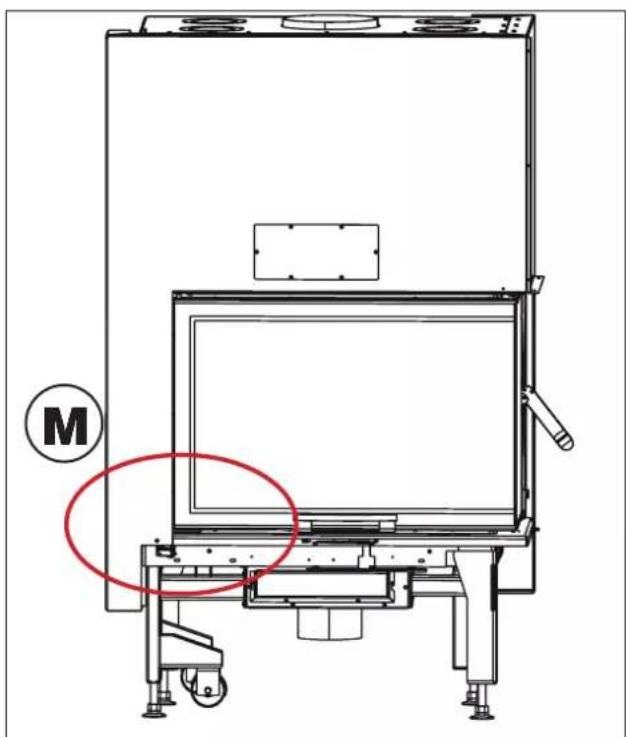

Microinterruttore (M -solo in caso di installazione del Kit Air Diffuser).

Il microinterruttore posto sul frontale, a livello del piano fuoco, visibile togliendo il frontalino spegne i ventilatori all'apertura del portello. Per attivarlo collegarlo elettricamente ai ventilatori del Kit.

Kit can Kit canalizzazione variazione versione forzata (con Kit Air Diffuser)

L'aria calda prodotta dal caminetto viene immessa nei locali da riscaldare tramite bocchette di mandata collegate ai forisul coperchio del mantello con tubi di alluminio ∅ 14 cm. E' indispensabile garantire il ritorno dell'aria stessa al locale caminetto tramite griglie alla

Il Kit Air Diffuser permette di portare aria calda nel locale di installazione del prodotto o in altri locali (fino a quattro a secoconda dei modelli) col supporto di uno o due ventilatori.

base delle pareti o fessare sotto le porte.

È importante che il percorso dei tubi risulti il più possibile rettilineo. I tubi in alluminio possono essere mascherati con cassettoni, finte travi od incassati nelle murature; in ogni caso è indispensabile che vengano isolati molto bene.

Edilkamin propone due modelli di Kit Air Diffuser :

Kit Air Diffuser ADIACENTE

Klt Air Diffuser DISTANTE

La differenza consiste nella presenza 1 o 2 ventilatore e relativi tubi in alluminio.

Le canalizzazioni possono avere una lunghezza massima 4÷5m cad..

1,2 m

per ogni curva e per ogni bocchetta in conseguenza delle loro perdite di carico.

Il kit è abbinabile a ognuno dei seguenti modelli di

bocchette Edilkamin: Detta lunghezza va diminuita di

Split , con illuminazione

Bent, con illuminazione

Origami

Sharp

Sono disponibili i seguenti kit di canalizzazione dell'aria calda

Kit uno/bis solo locale caminetto

Kit quattro/bis

Kit cinque/bis

Maggior dettagli sono indicati nelle istruzioni di montaggio inserite all'interno del kit stesso.

Le bocchette non sono comprese nel Kit Air Diffuser, ma potete sceglierle presso il rivenditore secondo il vostro gusto in uno dei modelli disponibili sopra descritti.

I fori presenti sul mantello del caminetto sono chiusi e deveno essere aperti asportando i diaframmi pretagliati per poter consentire il passaggio dell'aria ambiente.

Kit 4 bis-esempio

Tubo alluminio Raccordo R2 Bocchetta Bocchetta

Kit Air Diffuser Distante-esempio

Bocchetta di compensazione Bocchetta Tubo Alluminio Ø 60 mm Ventilatore Centralina Tubo Alluminio Ø 100 mm Bocchetta di compensazione

Rivestico Cornice Contorno Dogga (OPTIONAL)

Procedere a rivestire il prodotto solo dopo la demice contorno pocca è un optional.

• collegamento del prodotto allo scarico dei fumi e a alla presa d'aria
• veririfica del prodotto a caldo
• verifica che il prodotto sia in bolla.

L'installatore deve seguire tutte le norme di buona installazione e prendere tutte le precauzioni contro surriscalmenti e incendi.

In particolare:

• nella realizzazione di eventuale zoccolo al di sotto

fessura per il passaggio dell'aria di ricircolo dall'ambiente ;

- la possibilità di ispezionare e o sostituire i ventilatori, nel caso di installazione del Kit Air Diffuser ;

- le parti in legno devono essere protette da pannelli ignifughi, non accostare ma essere opportunamente distanziate da quest'ultimo almeno 1 cm ca. per consentire un flusso di aria che impedisce accumulo di calore. La controcappa può essere realizzata con pannelli ignifughi, in cartongesso o lastre in gesso;

il kit di canalizzazione dell'aria calda come precedentemente indicato.

È bene areare l'interno della controcappa sfruttando il flusso d'aria che entra dal basso (spazio tra il portello e la trave), che per moto convettivo uscirà dalla griglia in alto, consentendo recupero di calore e evitando eccessivi surriscaldamenti.

Oltre a quanto sopra, tenere in considerazione quanto indicato dalle normative vigenti in ogni nazione relative alle “coibentazione, finiture, rivestimenti e raccomandazioni di sicurezza”.

Bocchette di compensazione

Devono tassativamente essere installate frontalmente: una al di sotto e una al di sopra della bocca del focolare. NON sono fornite con il prodotto.

Serve a compensare lo spazio che si crea fra la struttura del caminetto e il rivestimento. In caso di acquisto, viene venduta in collo singolo che contiene :

• la cornice stessa (1)
• n° 9 viti (2)
• n° 5 dadi (3)
  • n° 3 angolari di fissaggio (4)

della poplia deve essere prevista una idonea

• fissare le staffe alla struttura del caminetto;
• avvitare le viti
• fissare i dadi

nte la realizzazione deve essere montato 1 2 3 4

APERTURA PORTELLO ADANTA BLOCCARE IL PORTELLO

Per aprire ad anta il portello :

• portare tutta a destra la leva (L) in modo da bloccare lo scorrimento
• usare la manofredda (M)

Se la leva L non è correttamente posizionata tutta a destra il portello non si apre ad anta

N M L

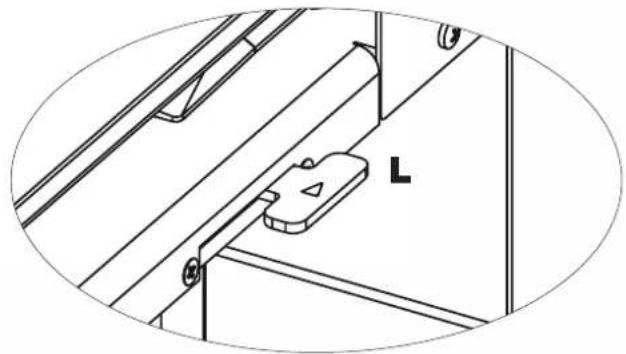

CHIUSURA PORTELLO AD ANTA

Per chiudere ad anta il portello (con la leva L sempre a destra):

- usare la manofredda (M)

A posizione della leva L per scorrimento

libero (tutto a sinistra):

- utilizzare la maniglia (N) fissa sul prodotto per far scorrere il portello dal basso verso l'alto.

Usare il quanto se il prodotto è caldo.

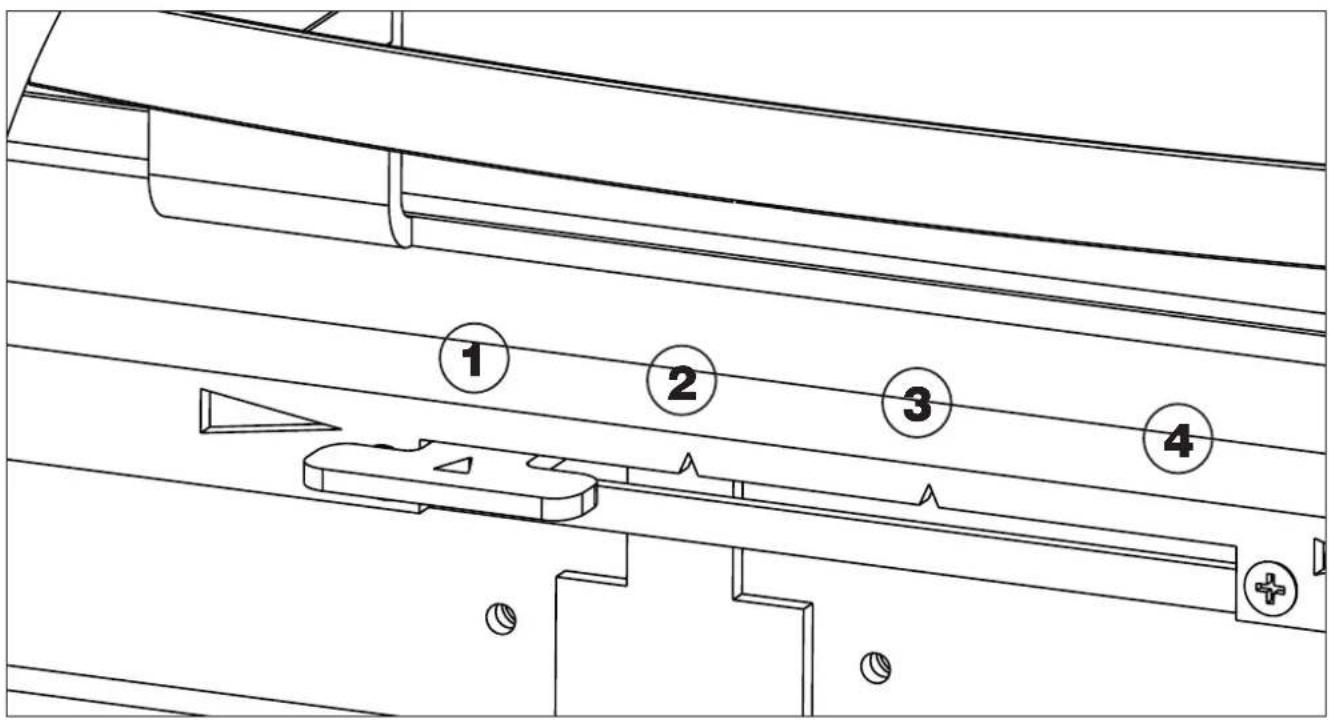

REGOLAZIONE ARIA

Per apportare un maggior o minor ingresso di aria comburente in camera di combustione. muovere la leva di regolazione dell'aria.

La regolazione si effettua agendo sulla leva come segue

Posizione Descrizione Effetto
1 Accensione /	potenza massima	Aria primaria inviata tutta al focolare.
2 Posizione intermedia per la normale combustione
3 Posizione intermedia per la normale combustione
4 Mantenimento brace		Solo aria di post-combustioneTutti i passaggi per l'aria di combustione primaria sono chiusi.

① ② ③ ④

COMBUSTIBILE

il prodotto è progettato per bruciare ceppi di legna o tronchetti di segatura. Utilizzare ceppi di legna secca (umidità max 20%)

L'uso di legna umida comporta uno sporcamento del prodotto e della canna, il rischio di fumo e una resa inferiore al dichiarato.

Ogni tipo di legno possiede caratteristiche diverse che influenzano anche il rendimento della combustione.

I dati riportati su questo manuale sono con la legna utilizzata durante la certificazione.

A carattere generale la legna può avere un potere calorifico fino a 4,5 kWh/kg mentre tagliata fresca ha un potere calorifico intorno a 2 kWh/kg

A carattere generale si raccomandano faggio, olmo, o comunque legna di classe A1 ai sensi UNI EN ISO 17225-5

Attenzione all'uso prolungato di legna ricca di oli aromatici(es eucalipto). Può deteriorare componenti in ghisa.

Utilizzare i quantitativi di legna consigliati.

Un sovraccarico provoca surriscaldamento con conseguenti danni :

• possibile deformazione delle parti interne ;
- possibili alterazioni irreversibili del colore della vernice sulle parti metalliche di cui né Edilkamin, né il rivenditore potranno rispondere.

Per il rispetto dell'ambiente e della sicurezza, NON bruciare, fra gli altri: plastica, legno verniciato, carbone, cascami di corteccia. Non usare il prodotto come inceneritore L'uso di tali combustibili implica anche la decadenza della garanzia.

Fasi per la prima accensione

• Assicurarsi di aver letto e compreso il contenuto di questo manuale
- Rimuovere dal prodotto tutti i componenti infiammabili (manuali, etichette, ecc). In particolare togliere eventuali etichette dal vetro. Se si sciogliessero, rovinerebbero il vetro in modo irreversibile.

Per l'accensione iniziale del focolare, utilizzate sempre i ciocchi di legna più piccoli. Utilizzate i ciocchi di legna più grandi per rialimentare il fuoco.

Collocare sempre la legna ben in profondità nel focolare, quasi a contatto della parete posteriore dello stesso, in modo tale che anche qualora scivolasse, non venga a contatto con il vetro.

Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.

Accensione a focola

1. Controllare che il letto di cenere esistente non sia troppo alto. Se il letto di cenere diventa troppo alto vi è il pericolo che all'apertura della porta del focolare per aggiungere legna, eventuali frammenti di brace cadano fuori dal focolare.
2. Posizionare la leva di regolazione della valvola dell'aria nella posizione di "totale apertura". L'aria per la combustione affuirà in modo intenso alla legna nel focolare, per raggiungere rapidamente una buona combustione.
3. collocare la legna nel focolare senza stiparla eccessivamente. Collocare tra i ciocchi di legna un accenditore, e accendere. Non utilizzare mai materiali come benzina, alcool e similari per accendere.
4. A questo punto chiudere la porta e sorvegliare per qualche minuto. Se il fuoco dovesse spegnersi, aprire lentamentela la porta, ricollocare un altro accenditore tra i ciocchi e riaccendere.

Alimentazione a fo

Quand'è il momento di aggiungere legna? Quando il combustibile si è consumato quasi allo stato di brace. Con il quanto, aprire lentamente (per evitare a formazione di vortici che possono causare la fuoriuscita di fumi) la porta ad anta. Aggiungere nel focolare la quantità di legna desiderata, collocandola sulla brace esistente (entro i limiti di quantità indicati nella tabella tecnica).

Funzionamento con basso tiraggio iniziale

Per aspirare l'aria per la combustione e per scaricare i fumi, il focolare ha bisogno del tiraggio esercitato dalla canna fumaria.

Se il tiraggio è debole, accendere inizialmente un fuoco di “avviamento” utilizzando materiale di accensione di piccole dimensioni.

Una volta ripristinato il corretto tiraggio sarà possibile introdurre il combustibile.

Come tutti i prodotti, il prodotto a legna durante le varie fasi, si riscalda e si raffredda. Ciò comporta normali dilatazioni. Tali dilatazioni possono comportare leggeri rumori di assestamento che non costituiscono un motivo di contestazione.

Utilizzare sempre il guanto per toccare eventuali parti calde. Evitare contatto diretto con parti calde.

Pulizia del vetro

Per la pulizia del vetro si possono utilizzare dei prodotti

specifici (vedi ns. listino

Non spruzzare il prodotto sulle parti verniciate o sulle guarnizioni della porta. In alternativa al prodotto, potete usare uno straccio imbevuto di un po' di cenere bianca

Pulizia delle parti esterne

Il rivestimento deve essere pulito senza l'utilizzo di dietera genti aggressivi.

Non bagnare con acqua fredda quando il rivestimento è caldo perché lo shock termico potrebbe provocare danneggiamenti.

ed un foglio di giornale (quotidiano)

Attenzione a che non ci siano elementi abrasivi nella

cenere che possa sfrisare il

Pulizia della canna fumaria

Va fatta prima della stagione di utilizzo e ogni qualvolta vetro s'noti che all'interno si sia formato uno strato di fuliggine e catramina, sostanza facilmente infiammabile.

Le incrostazioni in presenza di elevate temperature e di scintille, possono incendiarsi con gravi conseguenze sia per la canna fumaria che per l'abitazione.

Si consiglia pertanto di effettuare la pulizia almeno una volta all'anno. Verificare la normativa locale.

Il vetro ceramico installato sui prodotti, ha una resistenza al calore di circa 750°C e viene testato e controllato prima e dopo il montaggio per verificare la presenza di crepe, bolle e soffiature.

Il vetro, nonostante l'elevata resistenza alla temperature, è comunque un elemento fragile e pertanto si consiglia di movimentare con cura la porta senza sbatterla o forzarla.

Il vetro, essendo un elemento non elastico, può rompersi.

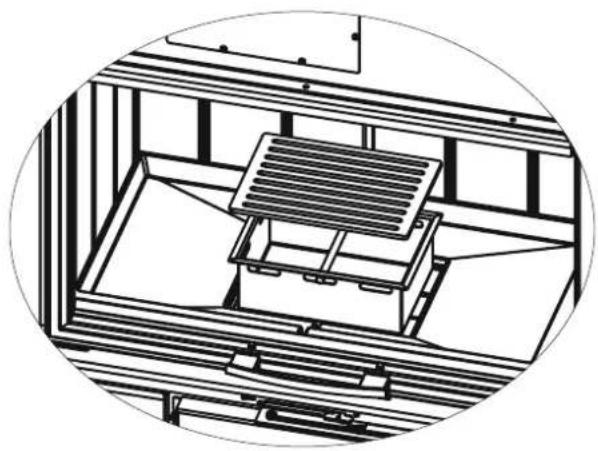

Rimozione della cenere (solo a caminetto

spento e freddo)

Togliere la griglia cenere e rimuovere la vaschetta.

Rimuovere la cenere SOLO A FREDDO.

Deporre la cenere solo e unicamente in contenitori non combustibili, tenere presente che la brace residua può riaccendersi anche a distanza di più di 24 ore

dall'ultima combustione.

1) In caso di fuoriuscita di fumo dalla bocca del focolare, verificare se:

L'installazione è corretta (canale da fumo, canna fumaria, comignolo; presa d'aria).

La legna impiegata è asciutta.

la porta è stata aperta troppo rapidamente

2) Nel caso la combustione risulti incontrollata, verificare se:

Le guarnizioni di tenuta del portello del focolare sono integre.

La porta del focolare è chiusa bene.

3) Nel caso il vetro si sporchi rapidamente, verificare se:

La legna utilizzata è asciutta.

Comunque considerare che dopo alcune ore di funzionamento è normale che sul vetro si formi un leggero strato di fuliggine.

4) In caso di fuoco nella canna fumaria o necessità di spegnere all'improvviso il fuoco nel caminetto:

• se possibile in sicurezza, rimuovere cenere e braci con attrezzi e contenitori metallici toccati solo con quanto ignifugo
• chiedere l'intervento delle autorità in caso di incendio

5) In caso di odori, verificare se :

Si tratta della prima accensione: in tal caso un odore di vernice è normale.

Nel caso di non risoluzione degli inconvenienti, contattare il rivenditore o, in nazioni dove presente, il Centro Assistenza Tecnico Autorizzato.

Potranno rispondere in garanzia solo in caso di comprovato difetto del prodotto.

NOTE SUI REFRATTARI

I refrattari interni sono progettati per resistere all'uso normale.

La loro pulizia è assicurata dalla buona combustione.

I principali danni ai refrattari derivano da:

• urti accidentali
• uso di zollette accendifuoco non ecologiche
  • cariche di legna oltre il raccomandato
• uso di combustibili diversi dal raccomandati

Ne' Edilkamin né il rivenditore potranno rispondere di danni procurati nei modi sopra descritti

SMALTIMENTO

Alla fine della vita utile, smaltire il prodotto secondo le normative vigenti.

Introduction 21

Reo. lmo. di Milano 00192210192

BEA 076050

Coc. Fiscale e Partita IVA 00192220192

EXIGENCES D'INFORMATIONS APPLICABLES AUX DISPOSITIFS DE CHAUFFAGE DÉCENTRALISÉS À COMBUSTIBLE SOLIDE - RÉGULATION (EU) 2015/1185 E 2015/1186

Descrizione Foyer à bois

Fonction de chauffage indirect non
