| Tipo di prodotto | Camino a legna |
| Marca | Edilkamin |
| Modello | FLAT (FLAT 100 / FLAT 120) |
| Potenza utile | FLAT 100 : 10,5 kW ; FLAT 120 : 13 kW |
| Consumo di legna | FLAT 100 : 3 kg/h ; FLAT 120 : 3,8 kg/h |
| Rendimento | 75 % |
| Diametro uscita fumi | FLAT 100 : 25 cm ; FLAT 120 : 30 cm |
| Diametro presa d'aria | 12,5 cm (minimum 120 cm² di sezione) |
| Peso (imballo incluso) | FLAT 100 : 350 kg ; FLAT 120 : 367 kg |
| Volume riscaldabile indicativo | FLAT 100 : 275 m³ ; FLAT 120 : 340 m³ |
| Combustibile | Legna naturale secca (umidità < 20 %) o bricchette di legna |
| Materiali principali | Corpo in lamiera d'acciaio saldata, focolare in ECOKERAM® (mullite cotta a 1200°C), vetro ceramico resistente agli shock termici fino a 800°C |
| Sistema di combustione | Aria primaria regolabile (deflettore mobile), aria secondaria preriscaldata per pulizia del vetro |
| Circolazione aria calda | Per convezione naturale (versione N) o ventilazione forzata con kit opzionale (800 m³/h) |
| Porta | Scorrevole a contrappesi regolabili, maniglia rimovibile |
| Piedini regolabili | Sì |
| Norme di conformità | EN 13240:2001 + A2:2004 + AC:2006 + AC:2007, Regolamento UE 305/2011 (CPR) |
| Sicurezza | Non ostruire le ventilazioni, non utilizzare combustibili liquidi, mantenere le distanze di sicurezza (80 cm nel campo di irraggiamento, 5 cm fuori campo), protezione del pavimento e delle pareti combustibili |
| Manutenzione ordinaria | Pulizia del vetro a freddo con prodotto speciale (GlassKamin), svuotamento delle ceneri in contenitore non combustibile, controllo annuale del condotto dei fumi |
| Ricambi | Utilizzare esclusivamente ricambi originali Edilkamin |
| Garanzia | Annullata in caso di uso improprio o modifica non autorizzata |
Domande frequenti - FLAT EDILKAMIN
Domande degli utenti su FLAT EDILKAMIN
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Caminetto in formato PDF gratuitamente! Trova il tuo manuale FLAT - EDILKAMIN e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. FLAT del marchio EDILKAMIN.
MANUALE UTENTE FLAT EDILKAMIN
I Installazione, uso e manutenzione p. 2
Gentile Sig.ra/Egregio Signore
La ringraziamo per avere scelto FLAT.
Prima di utilizzarlo, Le chiediamo di leggere attentamente questa scheda, al fine di poterne sfruttare al meglio e in totale sicurezza tutte le caratteristiche.
Per qualsiasi eventuale dubbio, richiesta di parti di ricambio o reclami, voglia indirizzarsi al rivenditore dal quale ha acquistato, indicando tagliando di controllo e tipo di apparecchio.
Il numero di tagliando di controllo, necessario per l'identificazione del caminetto, è indicato nella documentazione allo stesso allegata e sulla targhetta applicata sul fronte.
Detta documentazione deve essere conservata per l'identificazione.
- Conservare le presenti istruzioni che devono essere utilizzate per eventuali richieste di informazione.
- I particolari rappresentati sono graficamente e geometricamente indicativi.
Informazioni per la sicurezza
I FLAT sono progettati per scaldare il locale nel quale si trova per irraggiamento e per movimento di aria calda.
Gli unici rischi derivabili dall'impiego del caminetto sono legati a un non rispetto delle istruzioni per l'installazione o a un contatto con fuoco e parti calde (vetro, tubi, uscita aria calda) o all'introduzione di sostanze estranee.
Usare come combustibile solo legna.
Per la pulizia del canale da fumo non devono essere utilizzati prodotti infiammabili.
Il vetro può essere pulito a FREDDO con apposito prodotto (es. GlassKamin) e un panno. Non pulire a caldo.
Durante il funzionamento del caminetto, i tubi di scarico e il portellone raggiungono alte temperature.
Non posizionare oggetti non resistenti al calore nelle immediate vicinanze del caminetto.
Non usare MAI combustibili liquidi per accendere il caminetto o per ravvivare la brace.
Non occludere le aperture di aerazione nel locale di installazione, né gli ingressi di aria del caminetto stesso.
Non bagnare il caminetto.
Non inserire riduzioni sui tubi di scarico fumi.
Il caminetto deve essere installato in locali adeguati alla sicurezza antincendio e dotati di tutti i servizi che l'apparecchio richiede per un corretto e sicuro funzionamento.
Nota importante
In caso di guasti al focolare FLAT contattate il rivenditore da cui avete perfezionato l'acquisto o il centro assistenza tecnica (CAT) Edilkamin di zona.
Utilizzare solo parti di ricambio originali dell'azienda costruttrice, solo così si potrà contare sulla sicurezza d'esercizio dell'impianto. L'uso improprio dell'apparecchiatura comporta la decadenza della garanzia.
L'apparecchiatura si intende utilizzata propriamente quando vengono osservate le presenti istruzioni per l'uso, la norma UNI 10683 le norme di buona installazione ed uso.
Per l'installazione in Italia fare riferimento alla UNI 10683 o successive modifiche. In ogni altra nazione verificare le leggi e norme al riguardo.
La scrivente EDILKAMIN S.p.A. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192
Dichiara sotto la propria responsabilità che:
I caminetti a legna sotto riportati sono conforme al Regolamento UE 305/2011 (CPR) ed alla Norma Europea armonizzata EN 13240:2001 + A2:2004 + AC:2006 + AC:2007
CAMINETTO A LEGNA, a marchio commerciale EDILKAMIN, denominato FLAT 100 -120
N° di SERIE: Rif. Targhetta dati Dichiarazione di prestazione (DoP EK n° 27): Rif. Targhetta dati
EDILKAMIN S.p.a. declina ogni responsabilità di malfunzionamento dell'apparecchiatura in caso di sostituzione, montaggio e/o modifiche effettuate non da personale EDILKAMIN senza autorizzazione della scrivente.
LE CARATTERISTICHE
La struttura è costituita da un corpo di lamiera d'acciaio, di alta qualità, saldata ermeticamente, dotata di piedi regolabili, completata con focolare in ECOKERAM e piano fuoco a catino, per un corretto contenimento della cenere.
La struttura è completata da un mantello che realizza una intercapedine per la circolazione dell'aria di riscaldamento.
L' aria per il riscaldamento può circolare a convezione naturale (versione N) oppure tramite kit optionl a ventilazione forzata (versione V) vedi pag. 5.
L'immissione dell'aria di combustione nel focolare è stata particolarmente curata per garantire una combustione ottimale, una fiamma tranquilla e un vetro molto pulito.
L'aria primaria di combustione Antra alla base del piano fuoco sul pelo libero della brace.
La quantità dell'aria primaria è regolabile secondo il tiraggio della canna fumaria tramite un deflettore mobile (14) installato sulla parte anteriore del focolare (fig.3).
Tramite il deflettore mobile per una canna fumaria con tiraggio debole è possibile aumentare la sezione d'ingresso dell'aria primaria ed al contrario è possibile ridurla in caso di tiraggio eccessivo
L'aria secondaria di combustione B di pulizia vetro entra dalla sommità del vetro dopo essere stata riscaldata, durante il suo percorso.
La quantità dell'aria secondaria e di pulizia del vetro è pretarata e riscaldata durante il transito nei montanti ai lati della bocca del focolare.
Maniglia asportabile per apertura portellone
La maniglia del portellone (fig. 5) non è fissata al portellone stesso ma viene inserita in caso di bisogno.
La maniglia va inserita nella parte inferiore della cornice di contorno bocca, inforcandola negli appositi perni.
La maniglia serve solo per effettuare il sollevamento o l'abbassamento del portellone.
Rivestimento interno del focolare (fig.2)
Il rivestimento è realizzato in ECOKERAM ^® : un nuovo materiale refrattario a base di mullite cotto a 1200°C.
ECOKERAM ^® ha la peculiarità di accumulare calore durante la combustione e di rilasciarlo gradualmente anche durante la fase di spegnimento.
ECOKERAM® permette di raggiungere all'interno del focolare una temperatura molto elevata, ottimizzando così la combustione e riducendo le emissioni.

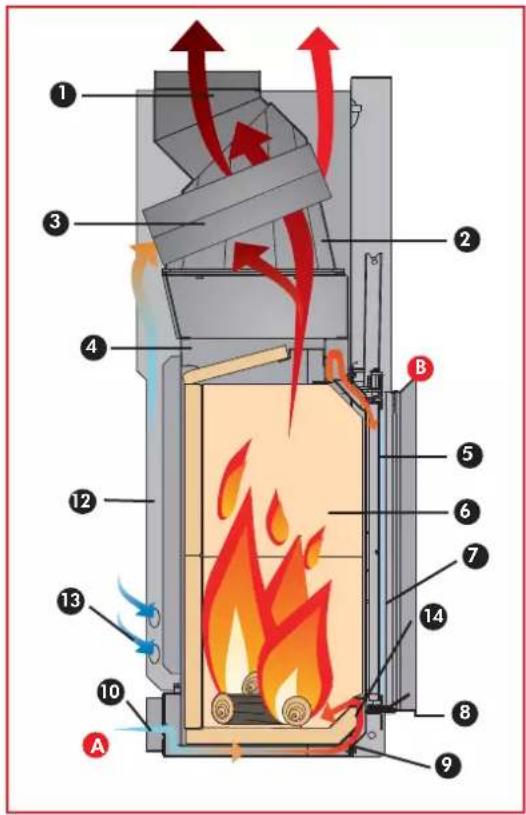

LEGENDA: (figg.1-2-3-4-5)
- raccordo uscita fumi
per il collegamento con la canna fumaria.
- alettature
per migliorare lo scambio termico
- condotto deviatore fumi
per migliorare lo scambio termico
-
struttura in acciaio
-
condotto alimentazione aria secondaria e pulizia vetro per mantenere il vetro pulito
-
interno del focolare in Ecokeram®
di forte spessore per aumentare la temperatura di combustione
- vetro ceramico
resistente a shock termico di 800°C
-
maniglia asportabile
-
piano fuoco a catino
per accumulare la brace e ottenere una combustione ottimale
-
raccordo presa aria esterna
-
piedi regolabili
-
mantello per circolazione aria da riscaldamento
-
prese aria di riscaldamento (ricircolo)
-
deflettore mobile

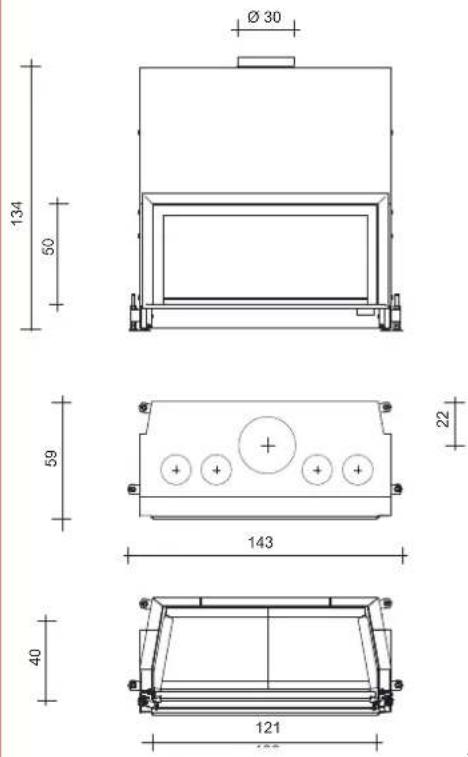

DIMENSIONI
FLAT 120
| FLAT 100 FLAT 120 | |||
| potenza utile kW 10,5 13 | |||
| consumo legna kg/h 3 3,8 | |||
| rendimento % 75 75 | |||
| uscita fumi ∅ cm 25 30 | |||
| presa aria ∅ cm 12,5 * 12,5 * | |||
| peso compreso imballo | kg | 350 | 367 |
| volume riscaldabile | m^3 | 275 | 340 |
NB: il volume riscaldabile ha solo valore indicativo in quanto dipende dalle condizione dell'abitazione.
* Qualora il volume d'aria risulti scarso e il tipo di edificio in cui è installato il caminetto sia particolarmente a tenuta d'aria, sarà comunque necessario installare una presa d'aria supplementare di 120 cm ^2 (Ø 12,5).

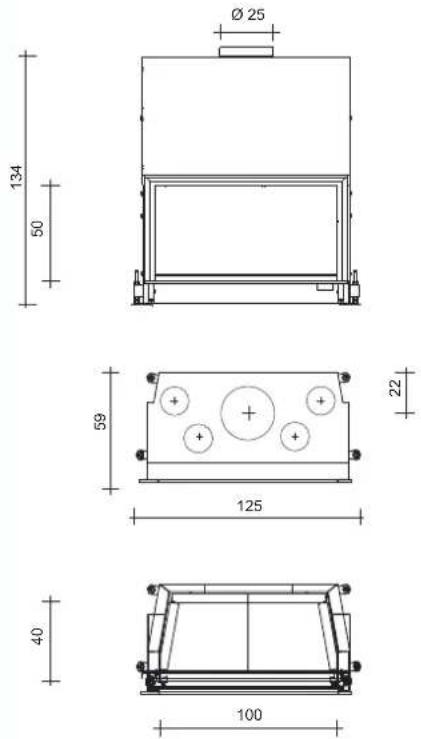

FLAT 100
Aria per la combustione

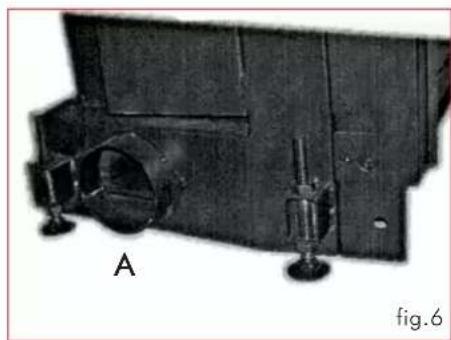

I FLAT possono essere montati solo in luoghi dove c'è sufficiente alimentazione di aria per la combustione. Per poter far funzionare il caminetto in modo corretto è essenziale far pervenire l'aria di combustione al focolare tramite un tubo fino alle apposite prese previste sui fianchi e dietro il caminetto. E' fornito un raccordo (A) di diametro 12,5 cm da applicare alla presa che si intende utilizzare (fig. 6).
Il collegamento con l'esterno deve mantenere una sezione utile passante di almeno 125 cm² lungo tutto il suo percorso. I bocchettoni non utilizzati per il collegamento del tubo flessibile di passaggio dell'aria di combustione devono restare chiusi con un coperchio.
Qualora il volume d'aria risulti scarso e il tipo di edificio in cui è installato il caminetto sia particolarmente a tenuta d'aria, sarà comunque necessario installare la presa d'aria supplementare di 120 cm ^2 (ø 12,5 cm).
L'aria per la combustione deve affluire al focolare regolata da una valvola a farfalla.
La valvola a farfalla viene consegnata come accessorio in dotazione unitamente a un tubo flessibile e alle fascette di fissaggio.
Senza la valvola a farfalla montata in modo fisso e solido il camino compatto non può essere messo in funzione.
Montare la leva per la regolazione dell'aria di combustione nella posizione più adeguata sotto la soglia.
Regolazione della valvola a farfalla
Posizione di "accensione" / potenza calorifica max. (fig.7):
leva di regolazione della valvola dell'aria totalmente estratta. Accensione a camino freddo e massima potenza focolare.
Posizione di "mantenimento brace" (fig.8):
leva di regolazione della valvola rientrata. Tutte le bocche dell'aria sono chiuse.
Aria per il riscaldamento
- a convezione naturale
l'aria ambiente entra dalle prese laterali (n 13 - fig. 1) ricavate alla base del mantello, si riscalda, sale lungo l'intercapedine ed esce dai bocchettoni sul coperchio del mantello stesso.
In questo assetto devono essere asportati i coperchi delle prese aria sul mantello e devono essere previsti equivalenti passaggi sui rivestimenti in modo che l'aria da riscaldare abbia un facile accesso.
- a ventilazione forzata
la circolazione forzata dell'aria calda si ottiene mediante l'applicazione di apposito kit (fig. 9)

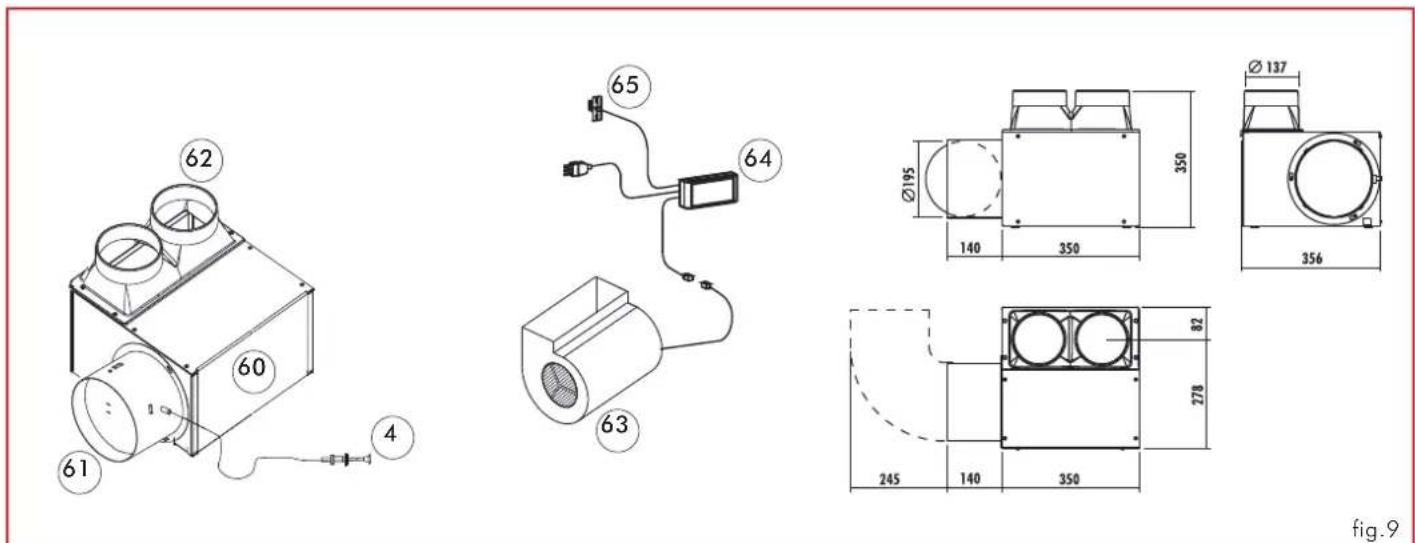

il kit è costituito da una scatola metallica (60) completa di:
- ventilatore da 800 m3/h (63)
- regolatore (64)
- sonda (65)
- raccordo (61) di collegamento alla presa aria esterna con serranda e comando a filo (4)
- raccordo a due vie (62) per convogliamento aria esterna al mantello
la scatola aria viene posizionata a lato del caminetto indifferentemente sul lato destro o sinistro.
Dettagliate informazioni per l'installazione del kit di ventilazione forzata sono contenute nell'imballo dello stesso.
ISTRUZIONI PER L'INSTALLAZIONE
Avvertenze importanti
Oltre a quanto indicato nel presente documento, tenere in considerazione le norme UNI:
- n. 10683 - generatori di calore a legno: requisiti di installazione
- n. 9615/90 - calcolo delle dimensioni interne dei camini.
In particolare:
- prima di iniziare qualsiasi operazione di montaggio è importante verificare la compatibilità dell'impianto come stabilito dalla norma UNI 10683 ai paragrafi 4.1/4.1.1/4.1.2.
- a montaggio ultimato, l'installatore dovrà provvedere alle operazioni di "messa in esercizio" ed a rilasciare documentazione come richiesto dalla norma UNI 10683 rispettivamente ai paragrafi 4.6 e 5.
Prima di installare il rivestimento verificare la corretta funzionalità dei collegamenti, dei comandi e tutte le parti in movimento.
La verifica va eseguita a camino acceso ed a regime per alcune ore, prima di rivestire il focolare al fine di poter eventualmente intervenire.
Quindi, le operazioni di finitura quali ad esempio:
- costruzione della controcappa
- montaggio del rivestimento
- esecuzione di lesene, tinteggiature, ecc. vanno eseguite a collaudo ultimato con esito positivo.
Edilkamin non risponde di conseguenza degli oneri derivati sia da interventi di demolizione che di ricostruzione anche se conseguenti a lavori di sostituzioni di eventuali pezzi del focolare che fossero risultati difettosi.
Fare effetuare la taratura e la messa in servizio da CAT abilitato (nominativo presso rivenditore o sul sito www.edilkamin.com alla voce Centri Assistenza Tecnica).
Premessa
- I focolari FLAT devono essere installati attenendosi alle istruzioni qui di seguito riportate, in quanto è dalla corretta installazione che dipendono la sicurezza e l'efficenza dell'impianto.
- Prima di procedere al montaggio leggere quindi attentamente le presenti istruzioni.
• EDILKAMIN declina ogni responsabilità per eventuali danni derivati dalla non osservanza delle presenti istruzioni e nel caso, verrà anche meno ogni diritto di garanzia.
- Il focolare FLAT viene fornito già assemblato su pallet a perdere.
Il rivestimento interno del focolare viene fornito già installato
- Sotto il portello del focolare è applicata una targhetta di identificazione del modello; la targhetta è visibile fintanto che il focolare non è rivestito.
Un numero di identificazione del modello è indicato anche sulla documentazione che accompagna il prodotto.
Protezione dell'edificio
Tutte le superfici dell'edificio adiacenti al focolare devono essere protette contro il surriscaldamento. Le misure di isolamento da adottarsi dipendono dal tipo di superfici presenti e dal modo in cui sono realizzate.
Uscite aria calda / Griglie
Le uscite dell'aria calda devono essere collocate a una distanza minima di 50 cm dal soffitto e di 30 cm dai mobili.
Posizionare le griglie o le uscite dell'aria nel punto più in alto del rivestimento, onde evitare l'accumulo di calore all'interno del rivestimento stesso. Posizionare le griglie o le uscite dell'aria in modo tale che siano facilmente accessibili per la pulizia.
Isolamento termico
Gli strati isolanti non devono presentare giunzioni e devono essere sovrapposti. Lo spessore del materiale isolante deve essere di almeno 3 cm.
Travi ornamentali
E' consentito realizzare eventuali travi ornamentali in legno davanti al rivestimento del focolare, ma solo se si trovano fuori dal campo d'irraggiamento, a una distanza di almeno 1 cm dal rivestimento stesso.
L'intercapedine che isola gli elementi ornamentali e il rivestimento deve essere tale da non dar luogo ad accumulo di calore.
Le travi ornamentali in legno non possono essere parti integranti dell'edificio.
Pavimento antistante al focolare
Pavimenti costruiti con materiali combustibili devono essere protetti da un rivestimento non combustibile di sufficiente spessore.
La protezione del pavimento deve essere paria a:
frontalmente: al corrispettivo dell'altezza del piano fuoco dal pavimento più 30 cm e in ogni caso minimo 50 cm
lateralmente: al corrispettivo dell'altezza del piano fuoco dal pavimento più 20 cm e in ogni caso minimo 30 cm.
Nel campo d'irraggiamento del focolare
Gli elementi strutturali costruiti in materiali combustibili o che presentino componenti combustibili e i mobili devono essere collocati a una distanza minima di 80 cm dalla bocca del focolare, in tutte e tre le direzioni: anteriore, superiore e laterale.
Qualora detti elementi o mobili fossero schermati da una protezione antirraggiamento ventilata, sarà sufficiente rispettare una distanza di 40 cm.
Fuori dal campo d'irraggiamento
Gli elementi strutturali costruiti in materiali combustibili o che presentino componenti combustibili e i mobili devono essere collocati a una distanza minima di 5 cm dal rivestimento del focolare.
In tale intercapedine l'aria presente nell'ambiente deve poter circolare liberamente. Non deve crearsi alcun accumulo di calore.
Linee elettriche
Nelle pareti e nei soffitti compresi nell'area d'incasso del focolare non devono essere presenti linee elettriche.
Prese per movimentazione.

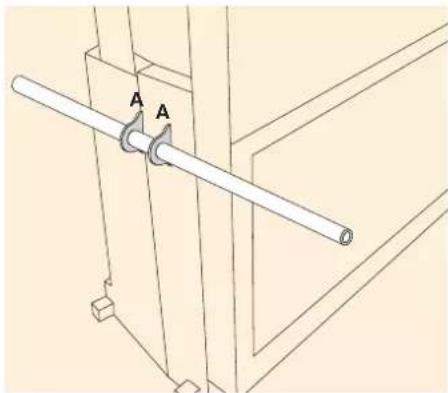

Per facilitare il trasporto del monoblocco sono stati predisposti 2 anelli (A) sui fianchi del focolare. Inserire i due tubolari in acciaio, in dotazione, negli anelli.
I due tubolari serviranno da presa per il trasporto a mano del monoblocco, dopo averlo eventualmente allegerito togliendogli l'intero focolare in Ecokeram (70 kg circa)
N.B.: Sul prodotto sono presenti due pastiglie antiossidanti (una all'esterno e una all'interno nella camera di combustione). Nella fase di disimballo devono essere rimosse e smaltite come rifiuto domestico.
ISTRUZIONI PER L'INSTALLAZIONE

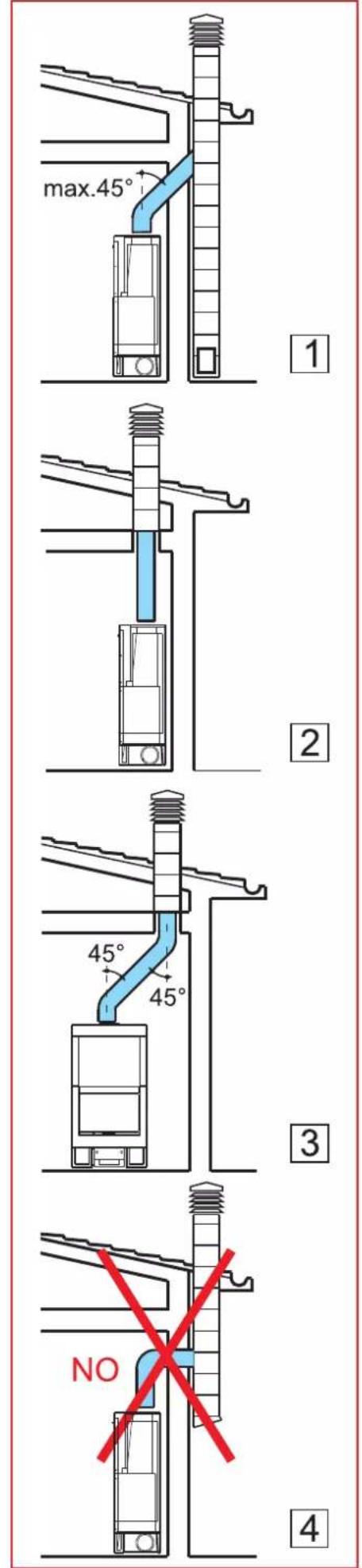

Canale da fumo
Per canale da fumo si intende il condotto che collega il bocchettone uscita fumi del focolare con l'imbocco della canna fumaria.
Il canale da fumo deve essere realizzato con tubi rigidi in acciaio o ceramici, non sono ammessi tubi metallici flessibili o in fibrocemento.
Devono essere evitati tratti orizzontali o in contropendenza.
Eventuali cambiamenti di sezione sono ammessi solo all'uscita del caminetto e non per esempio all'innesto nella canna fumaria.
Non sono ammesse angolazioni superiori a 45°.
In corrispondenza del punto di imbocco della canna di acciaio sul bocchettone uscita fumi del caminetto, deve essere eseguita una sigillatura con mastice ad alta temperatura.
Oltre a quanto sopra, tenere in considerazione le indicazioni di cui alla norma UNI 10683 al paragrafo 4.2 "collegamento al sistema di evacuazione fumi" e sottoparagrafi.
Per canna fumaria si intende il condotto che, dal locale di utilizzo del caminetto, raggiunge la copertura dell'edificio.
Caratteristiche fondamentali della canna fumaria sono:
- capacità di sopportare una temperatura fumi di almeno 450°C per quanto riguarda la resistenza meccanica, l'isolamento, e la tenuta ai gas
- essere opportunamente coibentata per evitare formazioni di condensa
- avere sezione costante, andamento pressochè verticale e non presentare angolazioni superiori a 45°
- avere sezioni interne preferibilmente circolari; nel caso di sezioni rettangolari il rapporto massimo tra i lati non deve superare 1,5
- avere una sezione interna con superficie almeno pari a quella riportata sulla scheda tecnica
- essere al servizio di un solo focolare (caminetto o stufa).
Per canne fumarie non di nuova realizzazione o troppo grandi si consiglia l'intubaggio mediante tubi in acciaio inox di opportuno diametro e di idonea coibentazione.
Caratteristiche fondamentali del comi- gnolo sono:
- sezione interna alla base uguale a quella della canna fumaria
- sezione di uscita non minore del doppio di quella della canna fumaria
- posizione in pieno vento, al di sopra del tetto ed al di fuori delle zone di reflusso.
ISTRUZIONI PER L'INSTALLAZIONE
INSTALLAZIONE CONTRAPPESI

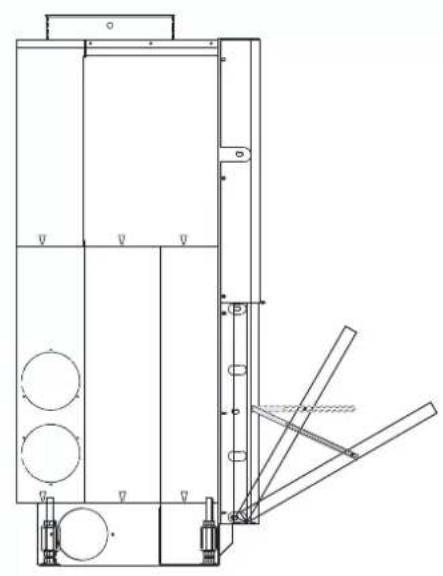

Il portellone a saliscendi è dotato di contrappesi che ne garantiscono sia la chiusura che un movimento morbido. L'azione dei contrappesi può essere regolata aggiungendo una o più rondelle (contrappesi aggiuntivi) in dotazione al caminetto. I contrappesi aggiuntivi (rondelle) possono essere montati in ogni momento senza smontare il mantello del caminetto
- Aprire completamente il portellone a saliscendi spingendolo verso l'alto.
- Sganciare le piastre di sostegno, sinistra e destra, delle pareti focolare in Ecokeram
- togliere le pareti focolare in Ecokeram
- A questo punto resteranno in vista i coperchi di chiusura del vano ispezione contrappesi. Togliere i coperchi (6) dei vani contrappesi svitando le sei viti (7).
- Posizionare le rondelle di compenso (12) in dotazione, necessarie al bilanciamento del portellone.
- Fare attenzione ad inserire bene le rondelle nelle sedi del gancio contrappeso. Su entrambi i lati va montato lo stesso numero di contrappesi aggiuntivi.
- Rimontare i coperchi di lamiera e riposizionare le pareti del focolare.
- Riagganciare le piastre di fissaggio delle pareti focolare.
Cornice di rifinitura bocca
Per agevolare l'accoppiamento con i rivestimenti, FLAT può essere completato con una cornice (A) da applicare anteriormente alla bocca.


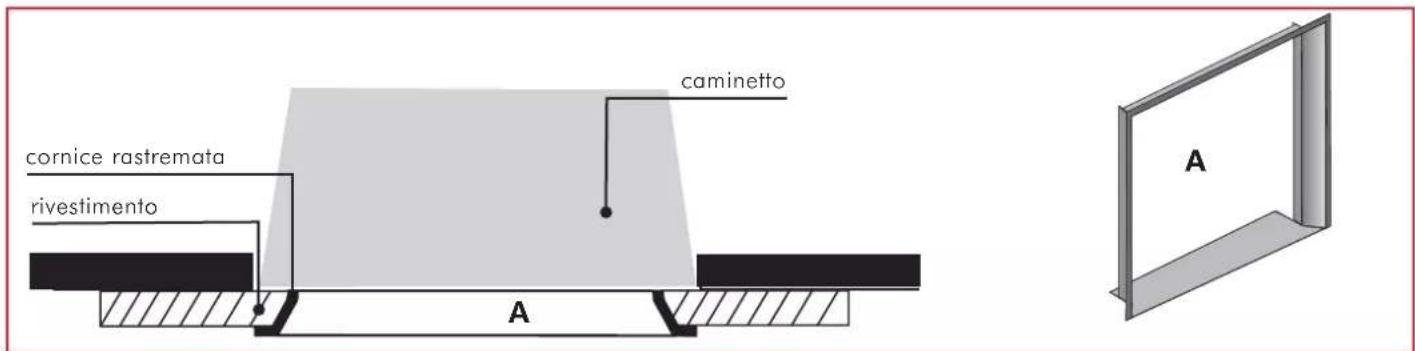

cornice rastremata rivestimento caminetto A AISTRUZIONI PER L'INSTALLAZIONE
KIT CANALIZZAZIONE ARIA
Per facilitare la realizzazione del sistema di distribuzione dell'aria calda, Edilkamin ha predisposto per ogni singolo focolare una confezione contenente quanto necessario per le diverse situazioni, dalla più semplice alla più articolata.
Distribuzione dell'aria calda:


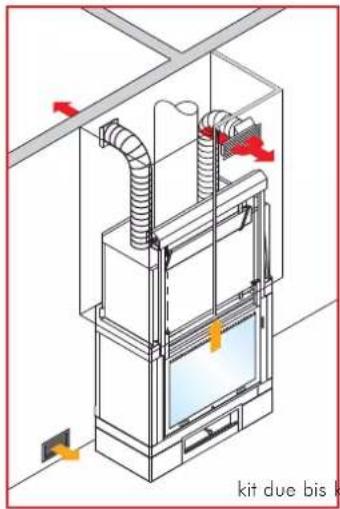

kit due bis k

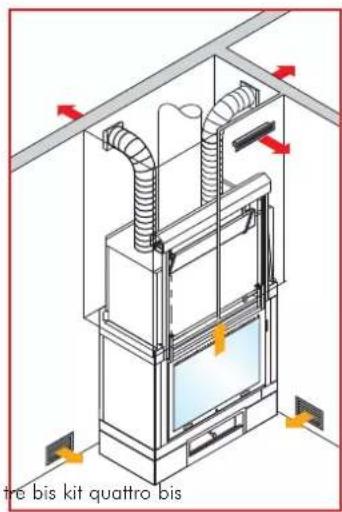

2 locali + locale caminetto1 locale locale caminetto 4 locali + locale caminetto

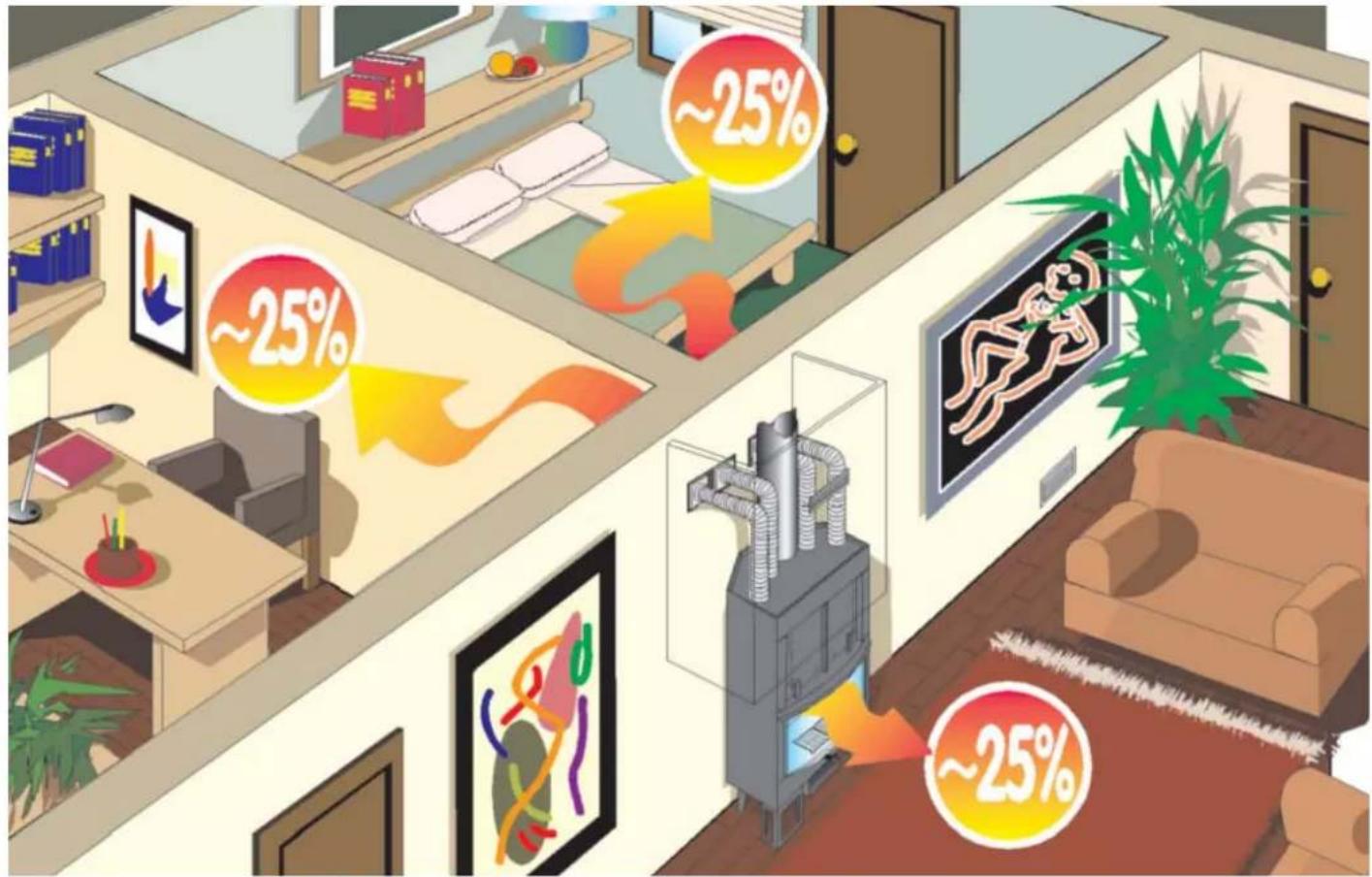

I focolari FLAT, oltre a riscaldare per irraggiamento, producono una grande quantità di aria calda che può essere canalizzata mediante tubi flessibili, riscaldando così in modo uniforme tutta la casa.
ISTRUZIONI PER L'USO
Combustibile e potenza calorifica
La combustione è stata ottimizzata dal punto di vista tecnico, sia per quanto riguarda la concezione del focolare e della relativa alimentazione d'aria, sia per quanto concerne le emissioni.
Vi invitiamo a sostenere il nostro impegno a favore di un ambiente pulito osservando le indicazioni qui di seguito riportate circa l'uso di materiali combustibili che non contengono e non producono sostanze nocive.
Quale combustibile, utilizzate unicamente legna naturale e stagionata, oppure bricchette di legno. La legna umida, fresca di taglio o immagazzinata in modo inadeguato presenta un alto contenuto d'acqua, pertanto brucia male, fa fumo e produce poco calore.
Utilizzate solo legna da ardere con stagionatura minima di due anni in ambiente aerato e asciutto. In tal caso il contenuto d'acqua risulterà inferiore al 20% del peso. In questo modo risparmierete in termini di materiale combustibile, in quanto la legna stagionata ha un potere calorifico decisamente superiore.
Non utilizzate mai combustibili liquidi quali benzina, alcool o similari. Non bruciate i rifiuti.
Campo d'irraggiamento
All'interno del campo d'irraggiamento del portellone di vetro non collocate alcun oggetto combustibile.
Messa in funzione iniziale
La vernice del focolare è soggetta al cosiddetto invecchiamento finché non viene raggiunta per la prima volta la temperatura d'esercizio.
Ciò può provocare l'insorgere di odori sgra- devoli. In tale caso provvedete ad aerare in modo adeguato il locale dove è installato il focolare. Il fenomeno svanirà dopo le prime accensioni.
Pericolo di ustioni
Le superfici esterne del focolare FLAT, soprattutto lo sportello in vetroceramico, si riscaldano. Non toccare - pericolo di ustioni! Avvisate in modo particolare i bambini. I bambini vanno comunque tenuti lontano dal focolare acceso.
Griglie dell'aria
Attenzione a non chiudere od ostruire le uscite dell'aria calda. Ciò provoca pericolo di surriscaldamento all'interno del rivestimento.
Funzionamento del focolare a portello- ne aperto
In caso di funzionamento a portellone aperto, il focolare dovrà essere tenuto costante-mente sotto controllo. Dal focolare possono essere proiettate verso l'esterno particelle di brace incandescente.
Aggiunta di combustibile
Per "aggiungere legna" si consiglia di utilizzare un quanto protettivo, in quanto in caso di funzionamento prolungato la maniglia può riscaldarsi.
Aprite il portellone lentamente. In questo modo si evita la formazione di vortici che possono causare la fuoriuscita di fumi.
Quand'è il momento di aggiungere legna? Quando il combustibile si è consumato quasi al punto di brace.
Funzionamento nelle mezze stagioni
Per aspirare l'aria per la combustione e per scaricare i fumi, il focolare FLAT ha bisogno del tiraggio esercitato dal camino/canna fumaria.
Con l'aumentare delle temperature esterne, il tiraggio diminuisce sempre più. Nel caso di temperature esterne superiori a 10°C, prima di accendere il fuoco verificate il tiraggio del camino.
Se il tiraggio è debole, accendete inizialmente un fuoco di "avviamento" utilizzando materiale di accensione di piccole dimensioni. Una volta ripristinato il corretto tiraggio del camino potrete introdurre il combustibile.
Afflusso d'aria nel locale in cui è installato il focolare
Il focolare FLAT è in grado di funzionare regolarmente solo se nel locale in cui è installato affluisce aria sufficiente per la combustione. Prima di accendere il camino provvedete a garantire un sufficiente afflusso d'aria. Qualora l'impianto ne sia dotato, aprite la valvola di presa d'aria esterna e lasciatela aperta per tutto il tempo in cui il camino resterà in funzione. I dispositivi di alimentazione d'aria per la combustione non devono essere alterati.
Qualora il volume d'aria risulti scarso e il tipo di edificio in cui è installato il caminetto sia particolarmente a tenuta d'aria, sarà comunque necessario installare la presa d'aria supplementare di 150 cm² di cui detto in precedenza.
Accensione a focolare freddo
- Controllate che il letto di cenere non sia troppo alto. Altezza massima: 5 cm al di sotto del bordo del portellone.
Se il letto di cenere diventa troppo alto vi è il pericolo che all'apertura del portellone per aggiungere legna, eventuali frammenti di brace cadano fuori dal focolare.
-
Tirate la leva di regolazione della valvola dell'aria nella posizione di "accensione". L'aria per la combustione affluirà in modo intenso alla legna nel focolare, per raggiungere rapidamente una buona combustione.
-
La legna deve essere collocata nel focolare senza stiparla eccessivamente. Collocate tra i ciocchi di legna un accenditore, e accendete. Gli accenditori sono dei pratici sussidi per l'avviamento della combustione.
Attenzione: i ciocchi di legna di grosse dimensioni si accendono male nel focolare freddo e liberano gas nocivi.
Non utilizzate mai materiali come benzina, alcool e similari per accendere il focolare!
-
A questo punto chiudete il portellone del focolare e sorvegliate per qualche minuto. Se il fuoco dovesse spegnersi, aprite lentamente il portellone, ricollocate un altro accenditore tra i ciocchi di legna e riaccendete.
-
Qualora il fuoco non debba più essere rialimentato con l'aggiunta di altra legna, nel momento in cui lo stesso fuoco si sarà esaurito, spinete la leva di regolazione della valvola dell'aria nella posizione di "mantenimento brace". Non eseguite tale regolazione durante la fase di combustione, in quanto, quando la leva è nella posizione di mantenimento brace, il flusso d'aria per la combustione risulta completamente bloccato. In caso d'improvviso afflusso d'ossigeno (p. es. a causa dell'apertura dello sportello del focolare) i "gas ancora presenti" nel focolare e nelle eventuali superfici di recupero calore possono reagire violentemente con detto ossigeno atmosferico in entrata.
Alimentazione a focolare caldo
Con il quanto in dotazione, sollevare lentamente il portellone e aggiungete nel focolare la quantità di legna desiderata, collocandola sulla brace esistente.
In questo modo la legna si scalderà con la conseguente espulsione sotto forma di vapore dell'umidità contenuta. Ciò comporta una diminuzione della temperatura all'interno del focolare. Le sostanze volatili che a questo punto vengono a sprigionarsi dal materiale combustibile necessitano di un sufficiente apporto di aria, in modo tale che questa fase critica dal punto di vista tecnico delle emissioni possa compiersi rapidamente e possa essere raggiunta la temperatura necessaria per una corretta combustione.
Un ulteriore suggerimento:
Per l'accensione iniziale del focolare, utilizzate sempre i ciocchi di legna più piccoli. Questi bruciano più rapidamente e quindi portano il focolare alla giusta temperatura in minor tempo. Utilizzate i ciocchi di legna più grandi per rialimentare il focolare.
Alcuni tipi di bricchette di legno si gonfiano una volta nel focolare, cioè si dilatano sotto l'azione del calore e aumentano di volume.
Collocate sempre la legna ben in profondità nel focolare, quasi a contatto della parete posteriore dello stesso, in modo tale che anche qualora scivolasse, non venga a cadere nel portellone.
Rimozione della cenere
Potete rimuovere la cenere con una paletta o con un aspiracenere. Deponete la cenere solo e unicamente in contenitori non combustibili, tenere presente che la brace residua può riaccendersi anche a distanza di più di 24 ore dall'ultima combustione.
N.B. La legna stagionata ha un potere calorifico di circa 4 kWh/kg, mentre la legna fresca ha un potere calorifico di soli 2 kWh/kg. Quindi per ottenere la stessa potenza calorifica occorre il doppio del combustibile.
| Contenuto d'acqua g/kg di legna | Potere calorifico kWh/kg | Maggior consumo di legna in % | |
| Molto stagionata 100 4,5 0 | |||
| 2 anni di stagionatura 200 4 15 | |||
| 1 anno di stagionatura 350 3 71 | |||
| Legna tagliata di fresco 500 2,1 153 |
ATTENZIONE: Se il focolare viene alimentato con una quantità di combustibile eccessiva o con un combustibile inadeguato, si va incontro al pericolo di surriscaldamento.
PULIZIA E MANUTENZIONE
Pulizia dell'impianto
Una volta ogni stagione, occorre controllare che il canale da fumo e tutti i condotti di scarico dei gas combusti siano liberi. Pulirli quindi per bene. Eventualmente rimuovere la cenere volatile tramite un apposito aspiracenere. Consultate il C.A.T. di zona circa le eventuali misure di controllo e manutenzione necessarie.
Pulizia del vetro
Per pulire il vetro è possibile aprire a ribalta il portellone del focolare. A tale proposito, bloccate innanzi tutto il portellone nella sua posizione chiusa, ruotando la leva di fermo (6 fig. 1) verso in centro. A questo punto è possibile sbloccare mediante l'apposito utensile (mano fredda) in dotazione le piastre nottolino (7-fig.3) al lato dx e sx del portellone (ruotare di 90°).
Lo sportello adesso può essere aperto a ribalta e pulito. Una volta terminata la pulizia, fissate nuovamente le piastre nottolino (7 - fig.4) e sbloccate la leva di fermo (6 - fig.2).
Qualora sul vetro sia presente solo una leggera patina di sporco, pulitelo quando è ancora caldo con un panno asciutto. In caso di sporco più consistente, EDILKAMIN mette a disposizione un prodotto apposito "GlassKamin", reperibile presso i rivenditori autorizzati.
Non utilizzare mai prodotti abrasivi o detergenti aggressivi! Non pulire mai a caldo.


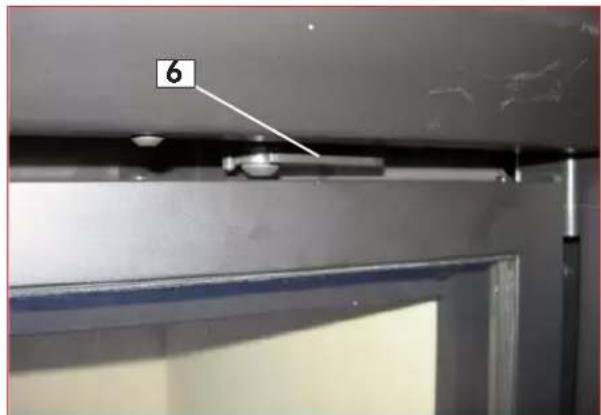

6Figura 1 : leva di fermo bloccata


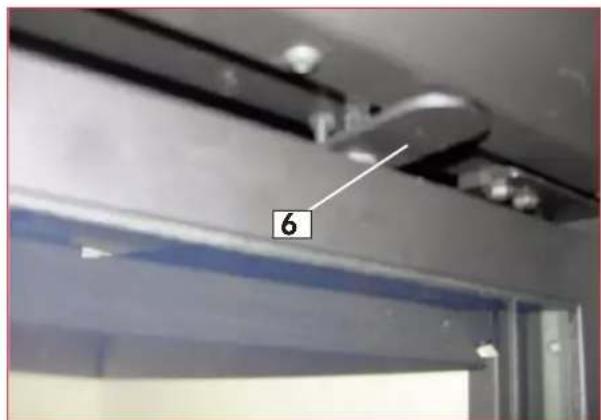

6Figura 2 : leva di fermo sbloccata


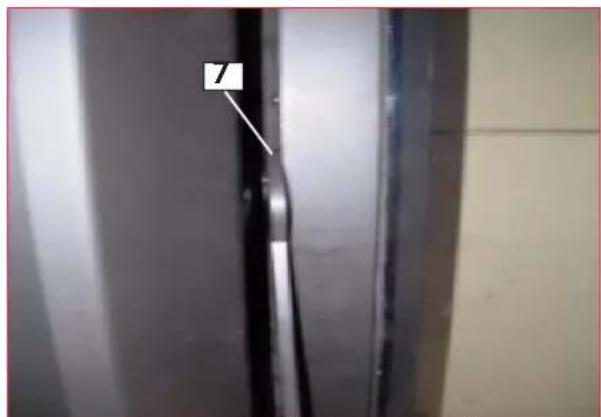

ZFigura 3 : bloccaggio portellone aperto (ruotare il nottolino di 90°)
Figura 4 : bloccaggio portellone chiuso (ruotare il nottolino di 90°)
Dear Sir / Madam
