MANUALE UTENTE GORA SLIM EDILKAMIN

I Installazione, uso e manutenzione pag. 2

F Installation, usage et maintenance pag. 40

INDICE

Informazioni per la sicurezza 4

Dati Tecnici 5

Dimensioni 8

Imballo 9

Installazione idraulica 12

Installazione 15

Descrizione del display 20

Logica di funzionamento 22

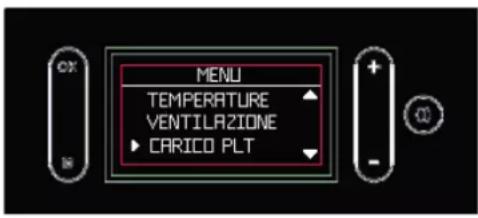

Comandi e menù 25

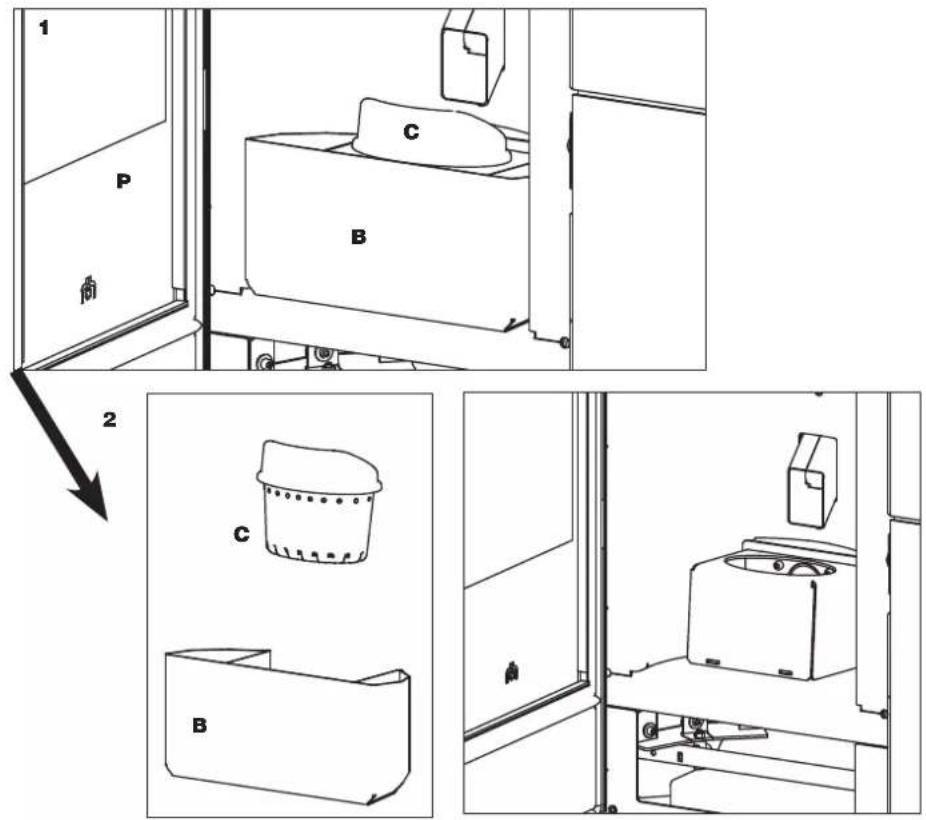

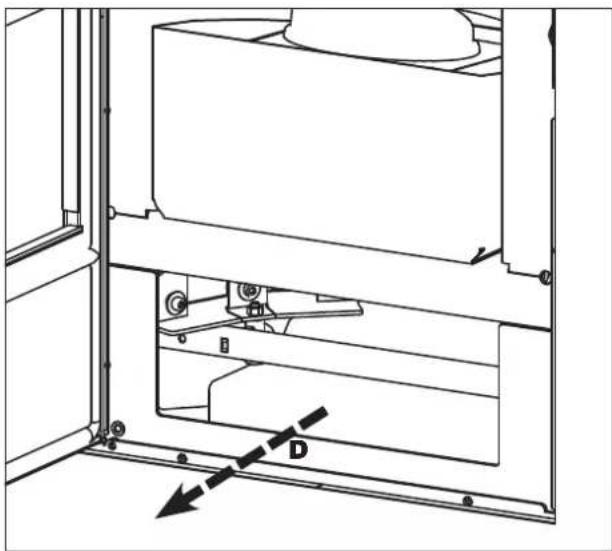

Manutenzione 33

Consigli per possibili inconvenienti 36

La scrivente EDILKAMIN S.p.a. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192 dichiara sotto la propria responsabilità che:

La caldaia a pellet sotto riportata è conforme alla Direttiva Macchine 2006/42/CE ed alla norma Europea armonizzata EN 303-5

CALDAIA A PELLET, a marchio commerciale EDILKAMIN, denominata

GORA SLIM

N° di SERIE: Rif. Targhetta dati Dichiarazione di conformità

Altresì dichiara che: la caldaia a pellet di legno GORA SLIM rispetta i requisiti delle direttive europee: 2014/35/UE - Direttiva Bassa Tensione 2014/30/UE - Direttiva Compatibilità Elettromagnetica

Gentile Signora / Egregio Signore

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto. Prima di utilizzarlo, Le chiediamo di leggere attentamente questo manuale, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Questo manuale è parte integrante del prodotto. Le chiediamo di custodirlo per tutta la durata di vita del prodotto. In caso di smarrimento, ne richieda al rivenditore una copia o la scarichi dall' area download del sito www.edilkamin.com

Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completezza del contenuto.

In caso di anomalie si rivolga subito al rivenditore presso cui è stato acquistato cui va consegnata copia del certificato di garanzia e del documento fiscale d'acquisto.

Tutte le leggi locali e nazionali e le Norme Europee devono essere soddisfatte nell'installazione e nell'uso dell'apparecchio. Per l'installazione e per quanto non espressamente riportato, fare riferimento in ogni nazione alle norme locali.

Gli schemi presenti in questo manuale sono indicativi: non sono sempre dunque strettamente riferiti al prodotto specifico e in nessun caso sono contrattuali.

SIGNIFICATO DEI SIMBOLI

In alcune parti del manuale sono utilizzati i seguenti simboli:

ATTENZIONE:

leggere attentamente e comprendere il messaggio a cui è riferito poiché la non osservanza di quanto scritto, può provocare seri danni al prodotto e mettere a rischio l'incolumità di chi lo utilizza.

INFORMAZIONI:

una mancata osservanza di quanto prescritto comprometterà l'utilizzo del prodotto.

SEQUENZA OPERATIVA:

seguire le istruzioni procedurali per le operazioni descritte

Il prodotto è identificato in modo univoco da un numero, il “tagliando di controllo” che trova sul certificato di garanzia.

Le chiediamo di conservare :

• il certificato di garanzia che ha trovato nel prodotto
• il documento fiscale di acquisto che le ha rilasciato il rivenditore
• la dichiarazione di conformità che la ha rilasciato l'installatore.

Le condizioni di garanzia sono riportate nel certificato di garanzia presente nel prodotto.

La prima accensione da parte di tecnico autorizzato è un'operazione prevista in Italia dalla UNI 10683 e raccomandata in tutte le nazioni per poter utilizzare al meglio il prodotto.

Consiste di :

• verifica dei documenti della installazione (dichiarazione di conformità) e della effettiva situazione dell'installazione stessa;
• taratura del prodotto in funzione delle reali condizioni di installazione e uso
• spiegazione al cliente finale e rilascio della documentazione complementare (foglio di prima accensione)

La prima accensione permette di usufruire di tutte le prestazioni del prodotto in totale sicurezza.

La prima accensione è necessaria per l'attivazione della garanzia convenzionale del produttore Edilkamin. La garanzia convenzionale è valida nella sola nazione di acquisto del prodotto.

In assenza di prima accensione da parte di tecnico autorizzato, Edilkamin non potrà rispondere con la garanzia convenzionale. Vedere al riguardo il certificato di garanzia che si trova nel prodotto .Quanto sopra non esclude la responsabilità di legge del rivenditore per la garanzia legale.

La garanzia copre comunque i soli comprovati difetti di prodotto e non, ad esempio, problemi legati alla installazione o alla taratura.

• Il prodotto non è progettato per l'uso da parte di persone, bambini compresi, le cui capacità fisiche, sensoriali, mentali siano ridotte.
• Il prodotto non è progettato per la cottura
• Il prodotto è progettata per bruciare pellet di legno di categoria A1 ai sensi UNI EN ISO 17225-2, nelle quantità e nei modi descritti in questo manuale.
• Il prodotto è progettato per uso interno e in ambienti con umidità normale
• Conservare il prodotto in luoghi asciutti e non esposti a intemperie.
• Per la garanzia legale e convenzionale fare riferimento al certificato di garanzia che si trova nel prodotto: in particolare né Edilkamin né il rivenditore potranno rispondere di danni derivanti da installazione o manutenzioni non corrette

I rischi di sicurezza possono essere causati da:

• installazione in locali non idonei. In particolari soggetti a rischi di incendio. NON INSTALLARE IN LOCALI A RISCHIO DI INCENDIO.
• contatto con fuoco e parti calde (es vetro e tubi).NON TOCCARE PARTI CALDE e, a caldaia spenta ma calda, utilizzare sempre il quanto.
• contatto con parti elettriche in tensione (interne). NON ACCEDERE A PARTI INTERNE A CORRENTE ELETTRICA INSERITA. Si rischia folgorazione.
• uso di prodotti non idonei per l'accensione (es alcool). NON ACCENDERE NE'RAVVIVARE LA FIAMMA CON PRODOTTI LIQUIDI A SPRUZZO O LANCIAFIAMMA. Si rischiano scottature gravi e danni a cose e persone.
• uso di combustibile diverso da pellet di legno. NON BRUCIARE NEL FOCOLARE RIFIUTI, PLASTICHE O ALTRO DI DIVERSO DA PELLET DI LEGNO. Si rischiano sporcamenti del prodotto, incendi della canna fumaria e si causano danni all'ambiente.

• puliziadelfocolareacaldo.NONASPIRARE A CALDO. Si rischia compromissione dell'aspiratore e eventualmente fumo in ambiente

• pulizia del canale da fumo con sostanze varie. NON EFFETTUARE PULIZIE ARTIGIANALI CON PRODOTTI INFIAMMABILI. Si rischiano incendi o ritorni di fiamma.

• pulizia del vetro caldo con prodotti non idonei. NON PULIRE IL VETRO A CALDO NE' CON ACQUA O SOSTANZE DIVERSE DAI LAVAVETRI RACCOMANDATI. Si rischiano crepe nel vetro nonché danni permanenti non reversibili al vetro.
• depositodimateriali infiammabili a distanze inferiori alle distanze di sicurezza indicate in questo manuale. NON APPOGGIARE BIANCHERIA SUL PRODOTTO. NON COLLOCARE STENDIBIANCHERIA A DISTANZE INFERIORI A QUELLI DI SICUREZZA. Tenere ogni forma di liquido infiammabile lontano dal prodotto. Si rischia incendio.
• occlusione delle aperture di areazione nel locale o degli ingressi di aria. NON OCCLUDERE LE APERTURE DI AREAZIONE, NE' BLOCCARE LA CANNA FUMARIA. Si rischiano ritorni di fumo in ambiente con danni a cose e persone.
• utilizzo del prodotto come appoggio o scala. NON SALIRE SUL PRODOTTO NE' UTILIZZARE COME APPOGGIO. Si rischiano danni a cose e persone
• utilizzo della caldaia a focolare aperto. NON UTILIZZARE IL PRODOTTO A PORTA APERTA.
• apertura della porta con fuoriuscita di materiale incandescente. NON gettare materiale incandescente fuori dal prodotto. Si rischia incendio.
• uso di acqua in caso di incendio. CHIAMARE LE AUTORITA' in caso di incendio.
• In caso di dubbi, non prendere iniziative autonome, ma contattare il rivenditore o l'installatore.
  • LA CALDAIA NON DEVE MAI FUNZIONARE SENZA ACQUA NELL'IMPIANTO.
• UNA EVENTUALE ACCENSIONE "A SECCO" COMPROMETTEREBBE LA CALDAIA.
• Per la sicurezza leggere con attenzione la parte istruzioni d'uso di questo manuale.

CARATTERISTICHE TECNICHE ai sensi EN 303-5
	GORA SLIM
	Potenza Nominale Potenza Ridotta
Potenza termica bruciata	21,5	5,7	kW
Potenza termica utile	20,1	5,7	kW
Rendimento	93,4	94	%
Emissione CO al 10% O_2	0,001	0,027	%
Temperatura fumi	141 81 °C
Consumo combustibile *	4,5 1,3	kg/h
Capacità serbatoio 40 kg
Tiraggio	0,0012	0,0094	mbar
Tiraggio	12	9,4	Pa
Tenuta lato acqua	T = 20 K = P 200
Contenuto acqua	20		Litri
Pressione massima esercizio acqua	3		bar
Temperatura massima esercizio acqua	97		°C
Autonomia	9	31	h
Volume riscaldabile **	525		m^3
Diametro condotto fumi	80		mm
Diametro condotto presa aria	50		mm
Peso con imballo	233		kg
Classe del prodotto (EN 303-5/2012)	5
Classe Ambientale DM 186	4 stelle
Classe Energetica EU 2015/1187	A+

* Il consumo di combustibile è calcolato considerando un pellet di potere calorico 4,8 kW/kg.
** Il volume riscaldabile è calcolato considerando una richiesta di calore di 33 Kcal/m³ ora.

DATI TECNICI PER DIMENSIONAMENTO CANNA FUMARIache deve comunque rispettare le indicazioni della presente scheda e delle norme di installazione di ogni prodotto
	GORA SLIM
	Potenza Nominale Potenza Ridotta
Temperatura uscita fumi allo scarico 169 97 °C
Tiraggio minimo 0,01 Pa
Portata fumi 9,8 Kg/s

CARATTERISTICHE ELETTRICHE
Alimentazione 230Vac +/- 10% 50 Hz
Potenza assorbita in stand-by 5 W
Potenza assorbita nominale 90 W
Potenza assorbita ridotta 28 W
Potenza assorbita in accensione 400 W
Protezione su alimentazione generale	Fusibile 4 AT, 250 Vac 5x20
Protezione su scheda elettronica	Fusibile 4 AF, 250 Vac 5x20

I dati sopra riportati sono indicativi e ottenuti in fase di certifica presso istituto accreditato. Il produttore si riserva di modificare i prodotti senza preavviso per ogni forma di miglioramento.

ECODESIGN REQUIREMENTS FOR SOLID FUEL BOILERS ACCORDING TO COMMISSION REGULATION (EU) 2015/1189 AND ECOLABEL REQUIREMENTS FOR SOLID FUEL BOILERS ACCORDING TO COMMISSION REGULATION (EU) 2015/1187

A) spazio per l'alloggiamento del kit idraulico R, R2 o RW.

* il corretto dimensionamento del canale da fumo e della canna fumaria è a carico dell'installatore

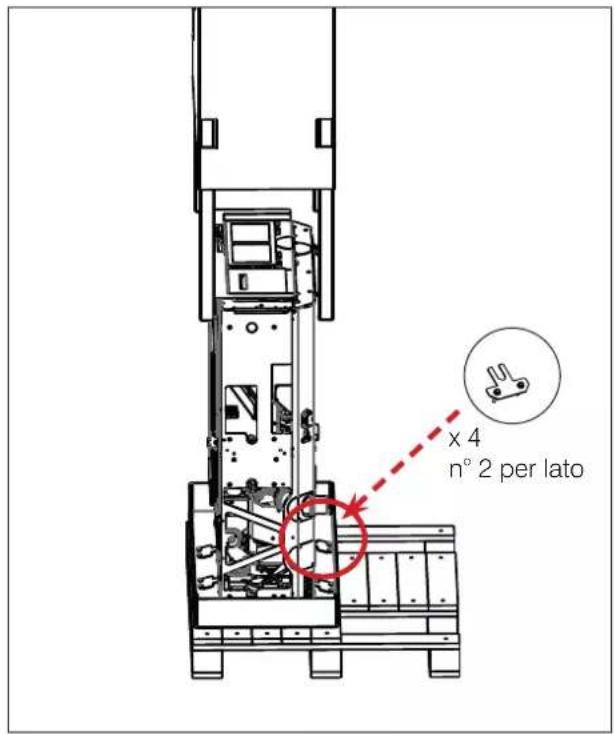

PER TOGLIERE DA BANCALE

La caldaia è fissata al bancale con quattro staffe : due davanti e due dietro.

Svitare le due viti poste su ognuna delle staffe

x 4 n° 2 per lato

Effettuare ogni movimentazione in posizione verticale con mezzi idonei. Prestare attenzione alle norme vigenti in materia di sicurezza.

Prestare attenzione, a evitare ribaltamenti del prodotto

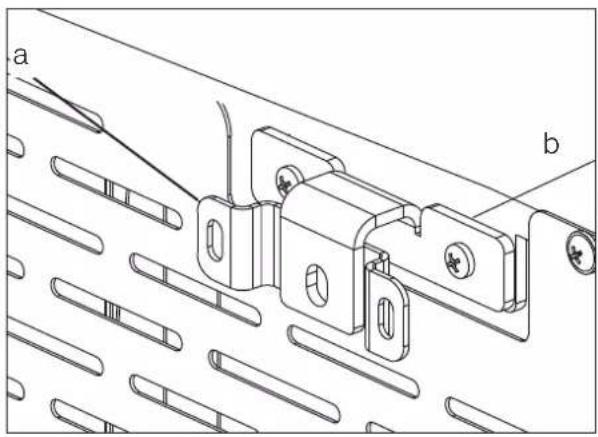

FISSAGGIO A MURO

Fissare la caldaia a muro mediante le squadrette (a) in dotazione e le staffe (b) già montate sul prodotto, oppure utilizzare sistemi alternativi che garantiscano la sua stabilità.

Fissare le squadrette a muro con dei fischer, tasselli per muro.

PREPARAZIONE E DISIMBALLO

I materiali che compongono l'imballo non sono né tossici né nocivi, pertanto non richiedono particolari processi di smaltimento. Lo stoccaggio, lo smaltimento o eventualmente il riciclaggio è a cura dell'utilizzatore finale in conformità delle vigenti leggi in materia.

Si raccomanda di effettuare ogni movimentazione in posizione verticale con mezzi idonei prestando attenzione alle norme vigenti in materia di sicurezza. Non rovesciare l'imballo e usare ogni cautela per i particolari da montare.

L'imballo contiene:

- la caldaia completa

NOTA: l'accessorio a disegno sotto è per l'eventuale riarmo del termostato

PER TOGLIERE LA CALDAIA DAL BANCALE

• aprire la porta
• togliere le staffe (2 davanti e 2 dietro) (3)

Nel prodotto si trovano:

• il certificato di garanzia,
• il presente manuale

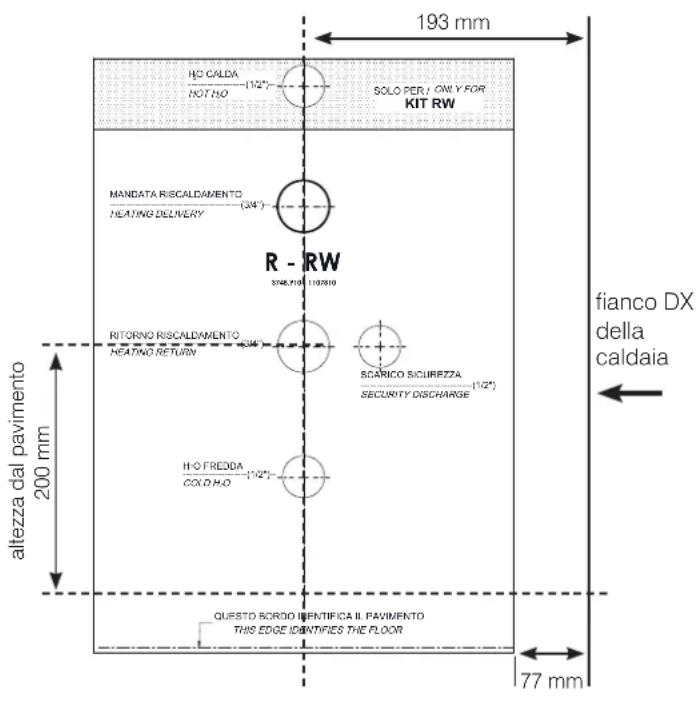

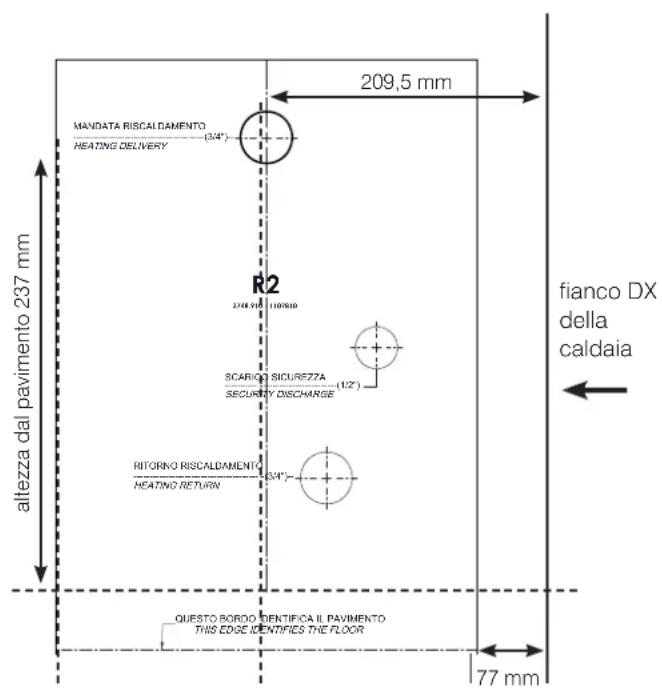

Dima attacchi idraulici in mm

193 mm HD CALDA NOT NO (1/2") SOLO PER / ONLY FOR KIT RW MANDATA RISCALDAMENTO HEATING DELIVERY (3/4) R - RW 3768.710 1107910 RITORNO RISCALDAMENTO HEATING RETURN (3/4) SCARICO SICUREZZA SECURITY DISCHARGE (1/2") H-O FREDDA COLD H-O (1/2") QUESTO BORDO IDENTIFICA IL PAVIMENTO THIS EDGE IDENTIFIES THE FLOOR 77 mm altezza dal pavimento 200 mm fianco DX della caldaia

Il riferimento della dima è la posizione di MANDATA

209,5 mm MANDATA RISCALDAMENTO HEATING DELIVERY (3/4") R2 2748.978 1107610 SCARLO SICUREZZA SECURITY DISCHARGE (1/2") RITORNO RISCALDAMENTO HEATING RETURN (3/4") QUESTO BORDO IDENTIFICA IL PAVIMENTO THIS EDGE IDENTifies THE FLOOR 77 mm fianco DX della caldaia altezza dal pavimento 237 mm

Gora Slim è dotata di vaso di espansione chiuso.

La presenza del vaso incorporato NON garantisce adeguata protezione dalle dilatazioni termiche subite dall'acqua dell'intero impianto.

Pertanto l'installatore dovrà valutare la eventuale necessità di un vaso di espansione addizionale, in funzione del tipo di impianto asservito.

Tutti gli altri componenti idraulici possono essere installati all'interno della caldaia acquistando uno dei kit Edilkamin o predisposti dall'installatore.

L' allacciamento idraulico dipende dal tipo di impianto. Esistono però alcune "regole comuni":

• L'impianto idraulico deve lavorare con pressione fra 1 e 1,5-2 bar a caldo su circuito a vaso chiuso.
• NON installare la caldaia su un impianto primario a vaso di espansione aperto.
• La presenza di un puffer (accumulo inerziale) è consigliabile ma non obbligatoria. La sua presenza ha il vantaggio di svincolare la caldaia dalle richieste “repentine” dell’impianto e di permettere l’integrazione con altre fonti di calore. Riduce i consumi e aumenta la efficienza del sistema. Edilkamin consiglia un puffer di almeno 20 l/kW
• La temperatura di ritorno dell'acqua alla caldaia deve essere superiore ad almeno 50-55° C per evitare fenomeni di condensa.
• Per il riscaldamento di eventuali pannelli radianti a bassa temperatura serve un puffer (accumulo inerziale) installato come da indicazioni da parte del fabbricante dei pannelli radianti stessi.
• Il materiale impiegato nel circuito deve essere adatto a sopportare eventuali sovratemperature.
• L'installatore deve valutare secondo il tipo di acqua e di impianto se prevedere prodotti condizionanti. In Italia fare riferimento alla norma UNI 8065 (trattamento dell'acqua negli impianti termici ad uso civile).
• Il collegamento diretto ai radiatori, per il piccolo diametro dei tubi degli stessi, impedisce il regolare funzionamento.

I tecnici hanno a disposizione le dime dei kit in scala 1:1.

Edilkamin propone kit interni (optional)

KIT R

per installazione senza produzione di acqua calda sanitaria istantanea

KIT R2

Per installazione senza produzione di acqua calda sanitaria istantanea con separatore impianto.

KIT RW

Per installazione con produzione istantanea di acqua calda sanitaria istantanea. Suggerito per i soli modelli da 22 kW.

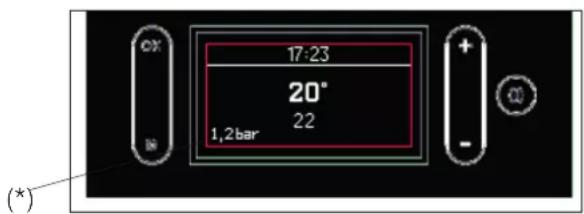

MANOMETRO

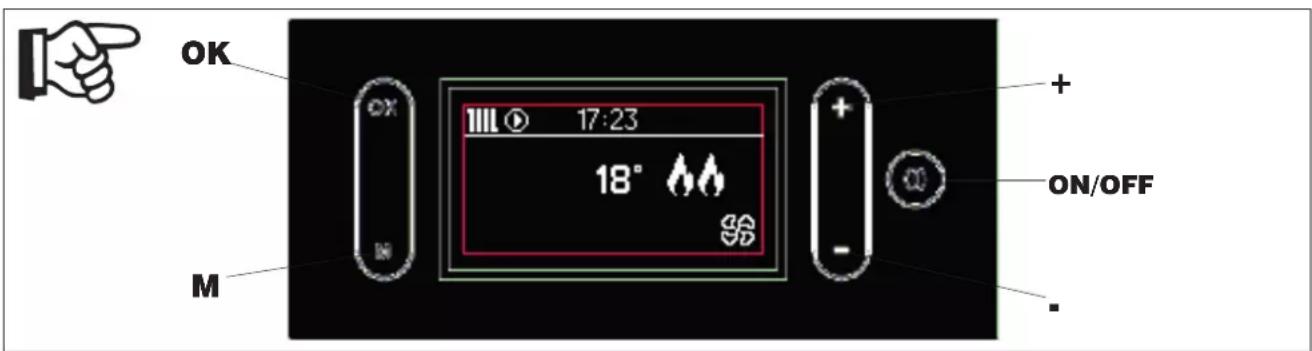

Dal display di Gora Slim coi kit R, R2, RW potete leggere la pressione dell'acqua.

Non è pertanto presente un manometro analogico. Potete leggere la pressione dell'acqua a display, in basso a sinistra (*) come in figura sotto. Edilkamin propone un manometro analogico come optional.

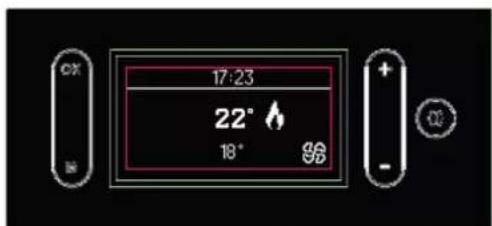

17:23 20° 22 1,2bar (*)

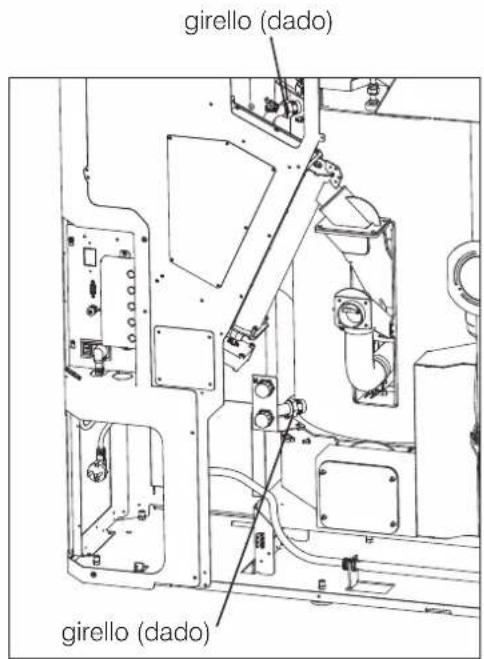

SFIATO

Durante il normale funzionamento lo sfiato è automatico. Durante l'installazione il tecnico verifica che lo sfiato automatico sia operativo e la eventuale necessità di uno sfiato manuale sull'impianto.

EVENTUALE USCITA SUL LATO DESTRO DEGLI ATTACCHI IDRAULICI

Per un'uscita degli attacchi idraulici sul lato, è possibile utilizzare delle curve commerciali e "sfruttare" la "rientranza ("scasso") fra l'uscita dei tubi e il retro della caldaia, come in figura sotto

Durante l'installazione dei kit, togliere il retro e verificare la chiusura dei girelli (dadi) sui tubi di uscita della caldaia

KIT IDRAULICI OPTIONAL Col kit sono fornite le istruzioni per il collegamento alla caldaia

I tecnici Edilkamin hanno a disposizione una dima di carta adatta per ogni prodotto. Prestare attenzione a utilizzare quella corretta per il modello che si sta installando.

Posizionare la dima a filo pavimento e allineata al lato sinistro dell'ingombro massimo della caldaia

Ricordarsi di rispettare le distanze minime di corretta installazione sia da materiali infiammabili sia per la manutenzione.

ESEMPI DI INSTALLAZIONE IDRAULICA

N.B.: I presenti schemi sono indicativi, la corretta esecuzione è a cura dell'idraulico e la impostazione dei relativi parametri a cura del Centro di Assistenza Tecnica durante la prima accensione.

Queste pagine sono solo una indicazione di possibili installazioni e usi che devono poi essere definiti con l'installatore e il Centro di Assistenza Tecnica durante la prima accensione.

SOLO RISCALDAMENTO

I Kit abbinabili sono:

• Kit R
• Kit R2

La richiesta di calore può avvenire :

dall'ingresso della sonda ambiente (se la temperatura letta scende di 1°C sotto quella impostata;

La richiesta di calore è visualizzata a display con un termosifone

RISCALDAMENTO E ACQUA CALDA SANITARIA ISTANTANEA

I Kit abbinabili sono:

• Kit R
• Kit RW
• Kit R2

La richiesta di calore può avvenire :

dall'ingresso della sonda ambiente (se la temperatura letta scende di 1°C sotto quella impostata; dal flussostato, in seguito alla apertura del rubinetto per acqua calda sanitaria.

La richiesta di calore è visualizzata a display con un termosifoneo un rubinetto

RISCALDAMENTO E BOLLITORE PER ACQUA CALDA SANITARIA

I Kit abbinabili al bollitore sono:

- Kit R

La richiesta di calore può avvenire :

dall'ingresso della sonda ambiente (se la temperatura letta scende di 1°C sotto quella impostata; dalla richiesta di acqua calda sanitaria da parte del termostato/sonda del bollitore

In richiesta di sanitario la pompa della caldaia si accende se la temperatura nella caldaia è superiore di 5 °C alla temperatura del bollitore e la tre vie devia sul sanitario. La pompa della distribuzione è spenta.

ABBINAMENTO CON PUFFER (ACCUMULO INERZIALE)

I Kit abbinabili al puffer sono:

- Kit R

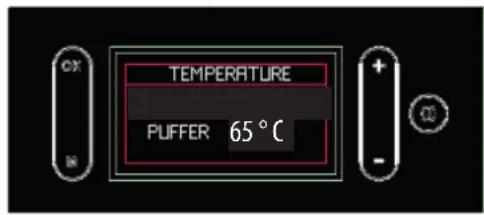

La sonda accumulo deve essere impostata come Sonda puffer

La richiesta di calore può avvenire :

dal termostato/sonda del puffer

La pompa della caldaia garantisce il trasferimento di calore dalla caldaia al puffer.

La pompa di rilancio (del secondario) garantisce il trasferimento di calore dal puffer all'impianto.

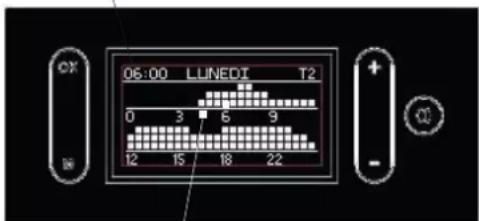

La programmazione oraria impostabile a display si applica alla pompa di rilancio (del secondario)

Vedere accessori a Listino Prezzi.

PREMESSA SULLA INSTALLAZIONE

Ricordiamo che:

• l'installazione deve essere effettuata da personale qualificato
• tutte le leggi locali e nazionali e le norme europee devono essere soddisfatte nell'installazione e nell'uso del prodotto. In Italia il riferimento è la norma UNI 10683
• In caso di installazione in condominio è necessario preventivo parere positivo dell'amministratore.

Di seguito diamo alcune indicazioni a carattere generale che non sostituiscono la verifica delle norme locali e non implicano alcuna responsabilità sul lavoro dell'installatore.

Verifica della idoneità del locale di installazione

• Il pavimento deve poter sopportare il peso del prodotto e degli accessori.
• Posizionare il prodotto in bolla
• Non è ammessa l'installazione in camera da letto, nei bagni o in locali con presenza di altro prodotto che prelevi aria per la combustione dallo stesso locale o in locali con atmosfera esplosiva. Eventuali ventilatori di estrazione, se in funzione nello stesso ambiente o spazio in cui è installato il prodotto, possono causare problemi di tiraggio.
• In Italia verificare le compatibilità ai sensi UNI 10683 e UNI 7129 in presenza di prodotti a gas.

Protezione dal calore e distanze di sicurezza

Tutte le superfici dell'edificio adiacenti al prodotto devono essere protette contro il surriscaldamento.

Le misure di isolamento da adottarsi dipendono dal tipo di superfici presenti.

Ricordiamo di porre attenzione nel posizionamento a verificare gli spazi per la manutenzione e il caricamento del pellet

Suggeriamo di rispettare le distanze minime in mm del disegno a lato.

VERIFICA ALLACCIAMENTO ELETTRICO (posizionare la presa di corrente in un punto facilmente accessibile)

Il prodotto è fornito di un cavo di alimentazione elettrica da collegarsi ad una presa di 230V 50 Hz, preferibilmente con interruttore magnetotermico.

Variazioni di tensione superiori al 10% possono compromettere il funzionamento del prodotto.

L'impianto elettrico deve essere a norma; verificare in particolare l'efficienza del circuito di terra.

La non efficienza del circuito di terra provoca mal funzionamento di cui Edilkamin non si potrà far carico. La linea di alimentazione deve essere di sezione adeguata alla potenza dell'apparecchiatura.

Il cavo di alimentazione elettrica non deve entrare in contatto coi tubi di scarico o altre parti calde del prodotto.

SISTEMA CAMINO

(Canale da fumo, canna fumaria e comignolo)

Questo capitolo è redatto secondo le norme europee EN 13384, EN 1443, EN 1856, EN 1457. L'installatore deve tenere conto di queste e di ogni altra eventuale norma locale. Il presente manuale non è in alcun modo da riternersi sostitutivo delle norme vigenti.

Il prodotto deve essere collegato a idoneo sistema di scarico fumi che garantisca l'evacuazione in completa sicurezza dei fumi prodotti dalla combustione.

Prima del posizionamento del prodotto, l'installatore deve verificare che la canna fumaria sia idonea.

CANALE DA FUMO, CANNA FUMARIA

Il canale da fumo (condotto che collega il bocchettone uscita fumi del focolare con l'imbocco della canna fumaria) e la canna fumaria devono, fra le altre prescrizioni di rispetto delle norme:

• ricevere lo scarico di un solo prodotto (non sono ammessi scarichi di più prodotti insieme)
• avere uno sviluppo prevalentemente verticale
  • non presentare nessun tratto in contropendenza
• avere una sezione interna preferibilmente circolare e comunque con un rapporto fra lati inferiore a 1,5

• terminare a tetto con opportuno comignolo: è vietato lo scarico diretto a parete o verso spazi chiusi, anche se a cielo libero

• essere realizzati con materiali con classe di reazione al fuoco A1 ai sensi UNI EN 13501 o analoga norma nazionale. essere opportunamente certificati, con opportuna placca camino se metallici

• mantenere la sezione iniziale

IL CANALE DA FUMO

Oltre alle prescrizioni generali validi per canale da fumo e canna fumaria, il canale da fumo :

• non può essere in materiale metallico flessibile
- deve essere coibentato se passa all'interno di locali non riscaldati o all'esterno
• non deve attraversare locali in cui è vietata l'installazione di generatori di calore a combustione o con pericolo di incendio o non ispezionabili.
- deve permettere il recupero della fuliggine e essere ispezionabile
- presentare massimo 3 curve con angolo massimo di 90°
- presentare un solo tratto orizzontale di lunghezza massima di 3 metri, in funzione del tiraggio. Tenere comunque conto che tratti lunghi favoriscono l'accumulo di sporcizia e sono più difficili da pulire.

Note sulla collocazione del prodotto

Il prodotto è progettato per funzionare con qualsiasi condizione climatica. Nel caso di particolari condizioni, come vento forte, potrebbero intervenire sistemi di sicurezza che portano in spegnimento il prodotto.

Contattare il Centro Assistenza Tecnica autorizzato Edilkamin.

LA CANNA FUMARIA:

Oltre alle prescrizioni generali validi per canale da fumo e canna fumaria, la canna fumaria :

• deve servire solo per lo scarico dei fumi
• deve essere correttamente dimensionata per soddisfare l'evacuazione dei fumi (EN 13384-1)
• essere preferibilmente coibentata, in acciaio con sezione interna circolare. Se rettangolare, gli spigoli devono avere raggio non inferiore a 20 mm e con un rapporto fra le dimensioni interne <1,5
• avere normalmente un'altezza minima di 1,5 metri
• mantenere sezione costante
  • essere impermeabile e isolata termicamente per garantire il tiraggio
• prevedere preferibilmente una camera di raccolta per incombusti e eventuali condense.
• Se preesistente deve essere pulita, per evitare rischi di incendio.
• a carattere di indicazione generale, si consiglia di intubare la canna fumarai se di diametro superiore ai 150 mm.

SISTEMA INTUBATO:

Oltre alle prescrizioni generali validi per canale da fumo e canna fumaria, il sistema intubato:

• deve funzionare in pressione negativa;
  • deve essere ispezionabile
• deve rispettare le indicazioni locali.

IL COMIGNOLO

• deve essere di tipo antivento
• avere sezione interna equivalente a quella della canna fumaria e sezione di passaggio dei fumi in uscita pari almeno al doppio di quella interna della canna fumaria
• in caso di canne fumarie appaiate (che è bene siano distanti fra loro almeno 2 m) il comignolo che riceve lo scarico del prodotto a combustibile solido o quello del piano più alto deve sovrastare di almeno 50 cm l'altro
• deve andare oltre la zona di reflusso (in Italia riferimento norma UNI 10683 punto 6.5.8.)
• deve permettere una manutenzione del camino

PRESA ARIA ESTERNA

A carattere generale, suggeriamo due modi alternativi per garantire l'affluso della indispensabile aria per la combustione.

Presa aria indiretta

Predisporre a livello pavimento una presa di aria di superficie utile (al netto di retine o altre protezioni) di superficie utile almeno 80 cm² (diametro 10 cm).

Consigliamo, per evitare correnti di aria, di predisporre la presa di aria dietro la caldaia o dietro un radiatore.

Consigliamo di non predisporre di fronte al prodotto per evitare fastidiose correnti di aria.

Presa aria diretta

Predisporre una presa d'aria, di sezione utile ((al netto di retine o altre protezioni) pari alla sezione del foro di ingresso aria dietro al prodotto.

Collegare la presa d'aria al foro con un tubo anche flessibile.

Consigliamo di non superare i 3 m e di effettuare più di 3 curve, in funzione del tiraggio della canna fumaria. L'afflusso di aria può provenire da un locale adiacente solo a patto che :

• il flusso possa avvenire senza ostacoli attraverso aperture permanenti comunicanti con l'esterno;
• il locale adiacente a quello di installazione non sia mai messo in depressione rispetto all'ambiente esterno ;
• il locale adiacente non sia adibito a autorimessa né ad attività con pericolo di incendio, né bagno, camera da letto
• il locale adiacente non sia un locale comune dell'immobile

In Italia, la norma UNI 10683 indica che la ventilazione è sufficiente anche se è comunque garantito il mantenimento della differenza di pressione fra ambiente esterno e interno uguale o minore di 4 Pa (norma UNI EN 13384-1). Di ciò deve rispondere l'installatore che rilascia la dichiarazione di conformità.

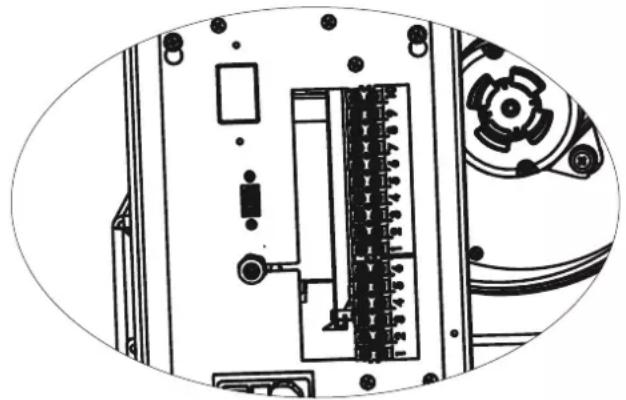

MORSETTIERA

Togliere il fianco destro, c'è una staffa con 2 morsettiere e 5 pressacavi*.

Una morsettiera (10 poli) è a bassa tensione e l'altra (6 poli) a alta tensione. Riportiamo sotto degli esempi di possibili collegamenti.

* I pressacavi sono in dotazione nel sacchetto sopra la struttura del prodotto. In base ai collegamenti necessari in morsettiera, rompere il semitrancio nel coperchio morsettiera in corrispondenza del cavo da cablare e bloccarlo con il pressacavo.

I poli sono numerati sul prodotto come descritto di seguito

N° POLI	CONNESSIONI POSSIBILI NOTE
1/2	Ingresso analogico ntc	ad esempio per un seconda sonda per puffer o bollitore per acqua calda sanitaria o per una sonda esterna per curva climatica
3/4	Sonda ntc /termostato puffer
5/6	Sonda ntc/termostato ambiente la sonda ambiente è fornita di serie già cablata
7/8	Ingresso Domotico.Si tratta di un ingresso che riceve qualsiasi contatto domotico	Ad es. per combinatore telefonico
9/10	Sonda NTC / termostato bollitore per acqua calda sanitaria

MORSETTIERA ALTA TENSIONE:

N° POLI	CONNESSIONI POSSIBILI NOTE
1/2/3	Connessione elettrica per pompa di rilancio/secondaria (Terra, Neutro/Fase)
4/5/6	Elettrovalvola esterna (Comune, Normalmente Chiuso, Normalmente Aperto)4 = Comune5 = Normalmente Chiuso6 = Normalmente Aperto	Il tecnico durante la prima accensione può configurare nei parametri l'impostazione per il collegamento su 4 e 5 di un contatto per caldaia esterna o allarme remoto

INTERFACCIA

L'unica interfaccia è il display.

Le visualizzazioni seguono contestualmente le funzioni e sono descritte nei paragrafi seguenti

Il display presenta 5 tasti

ON/OFF per passare dallo stato di OFF allo stato di ON. Nei Menù, per confermare e tornare alla schermata principale.

+/- per aumentare /dimlnuire i valori impostati o scorrere le voci del Menù

M : per accedere a Menù o per uscire dalle voci di Menù senza salvare

OK per confermare un'operazione (2 secondi) o per accedere a una voce del Menù

Risparmio energetico del display

Dopo 1' di inutilizzo del display si spegne la retroilluminazione

Dopo 3' di inutilizzo il display si spegne

Per riattivarlo premere un tasto qualsiasi

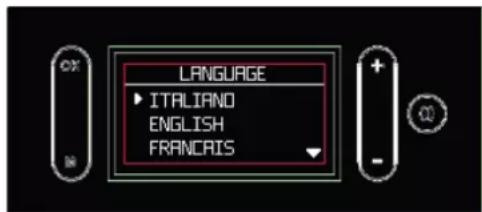

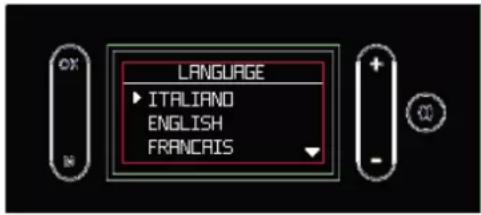

Alla prima accensione se la lingua non era impostata, appare la schermata a lato per l'imposta- zione della lingua.

Scegliere la lingua coi tasti +/- e selezionarla con il tasto OK.

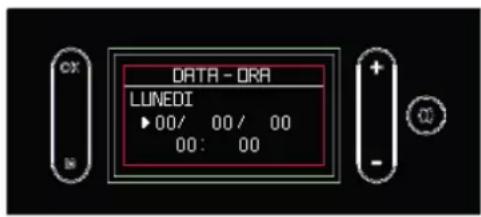

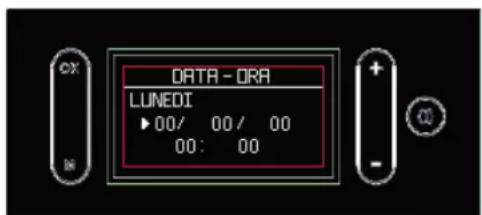

Appare quindi la conferma o la modifica di Ora e Data.

Dopo la conferma il display visualizza il campo successivo

LANGUAGE ITALIANO ENGLISH FRANCIS

I valori si modificano coi tasti + e - e si confermano con OK. Il giorno della settimana è calcolato automaticamente con un calendario perpetuo

L'AREA DI LETTURA DEL DISPLAY è divisa in due parti:

• la barra di stato, sopra la linea orizzontale;
  • l'area principale, sotto la linea orizzontale.
  le visualizzazioni seguono contestualmente le funzioni e sono descritte nei paragrafi seguenti

CX 17:23 18° + - 0

Nella barra di stato potete leggere:

• i simboli della richiesta calore (termosifone, rubinetto, attivazione pompa);
• l'ora corrente

Esempio con richiesta di sanitario

Nell'area principale potete leggere:

• la temperatura ambiente*
• la potenza a cui sta lavorando il prodotto (da 1 a salire), rappresentata dai simboli delle fiamme.

Rubinetto Ora corrente 17:23 18° Temperatura ambiente Indicazione della potenza In caso di utilizzo di un termostato ambiente al posto della sonda ambiente di serie, il display si presenta come sotto. La richiesta o meno di calore è indicata dal simbolo del termosifone.

* Il prodotto è programmato di default con un delta di +/- 1 °C per garantire il maggiore comfort.

Il tecnico può variare tale regolazione in fase di prima accensione per venire incontro alle esigenze.

Il display mostra la temperatura troncata. Ciò significa che sia 20,1°C che 20,9° sono visualizzati come "20".

Ad esempio, impostando 20° C come temperatura ambiente, il prodotto andrà in modulazione/spegnimento al raggiungimento dei 21° C e si riaccenderà al di sotto dei 19° C.

USO SEMPLIFICATO a prima accensione eseguita

Nella configurazione di default, dopo aver alimentato elettricamente ,premere il tasto ON/OFF sul display per "attivare" la caldaia e regolare la temperatura ambiente desiderata coi tasti +/- . La caldaia si accenderà ,spegnerà e regolerà la potenza automaticamente per garantire la temperatura desiderata.

OFF 17:23 20° 18°

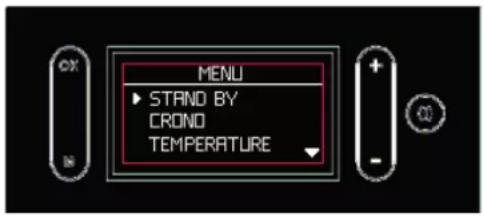

Premendo il tasto "M" accedete alla schermata Menù

MENU ► STAND BY CROND TEMPERATURE

il prodotto lavora coi POSSIBILI STATI (di seguito descritti) :

• STATO OFF
• STATO ON ACCESO
• STATO ON STAND BY
• STATO ALLARME

STATO OFF

Il prodotto è "disattivato" e non produce calore. Il prodotto può accendersi solo per svolgere la funzione antigelo (descrizione su questa pagina). Potete portare il prodotto in stato di OFF mediante la pressione del tasto ON/Off del display. Anche un contatto esterno (crono, combinatore telefonico) può portare la caldaia in stato di OFF.

La pressione dei tasti + e - non produce nessun effetto. La pressione del tasto M fa accedere ai Menù.

Il display mostra l'ora corrente, la temperatura ambiente, e lo stato in funzione del motivo per cui il prodotto è in OFF.

Il prodotto può essere in stato di OFF :

• per intervento manuale del cliente (con termostato)

CX 17:23 + - C0

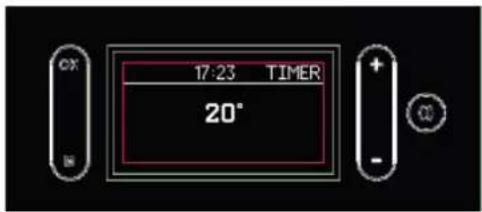

• per intervento del Crono

17:23 TIMER 20°

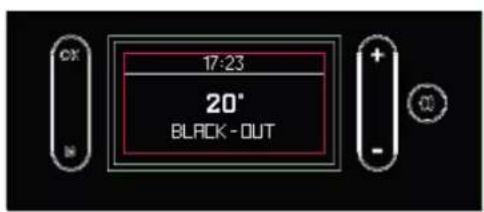

• per Black Out

17:23 20° BLACK - OUT

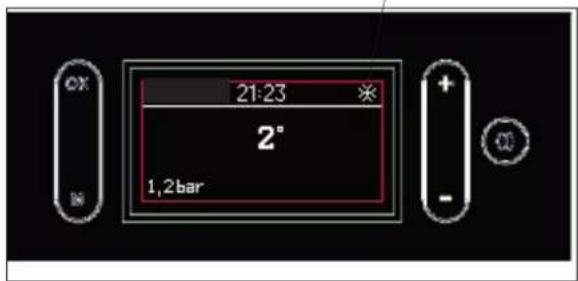

ANTIGELO (impostabile da Menù solo dal centro di assistenza tecnica durante la prima accensione)

Si attiva solo dagli stati OFF e STAND-BY.

La funzione preserva esclusivamente il circuito riscaldamento, non il circuito sanitario.

L'antigelo ha due livelli:

• livello 1 : pompa accesa
- livello 2 : pompa e caldaia accese; si attiva dallo stato antigelo "livello 1" se la sonda di lettura della temperatura legge meno del Set Antigelo.

L'attivazione della funzione antigelo (sia livello 1 che livello 2) è segnalata dal simbolo "gelo" a display.

21:23 2° 1,2bar

Dalla schermata OFF si passa alla schermata ON con la pressione prolungata del tasto ON/OFF.

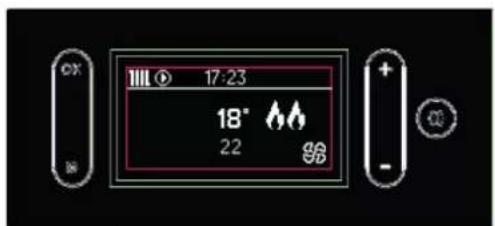

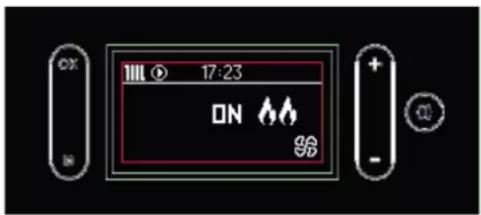

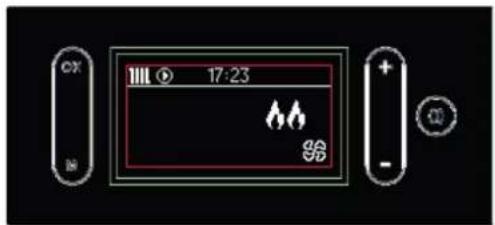

STATO ON ACCESO

Il prodotto è "attivo" e può soddisfare le richieste di calore. Il prodotto può essere acceso in accensione. Il display mostra

• l'ora corrente
• la temperatura ambiente corrente (numero più in alto nell'area principale)
• la temperatura ambiente impostata (numero più in basso nell'area principale)
• il livello di potenza (rappresentato dalle fiamme)

In caso di programmazione oraria attivata (Crono), a destra compare la scritta "TIMER". La figura sotto mostra la varie possibilità.

Acceso senza richieste (Stand By Off) Acceso con richiesta riscaldamento

17:23 22° 18°

17:23 18° 22

Acceso con termostato Off (Stand by Off) Acceso con richiesta termostato

CX 17:23 + - 01

17:23 CX SB

In stato di ON con STAND BY (prodotto “attivo” ma funzione stand by attivata) il prodotto non si accende se non ha richieste di calore. Se la funzione Stand By è attiva, il display mostra le stesse indicazioni dello stato di ON senza fiamma (in alto a sinistra appare la scritta “STB”).

Il display visualizza le seguenti informazioni:

• lo stato del prodotto (STB)
• l'ora corrente
• la temperatura ambiente (oppure lo stato del termostato ambiente)
• l'eventuale attivazione della programmazione oraria( Timer/Crono)

La figura sotto mostra la varie visualizzazioni possibili a display

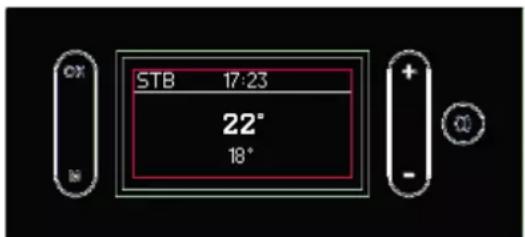

STAND BY

STB 17:23 22° 18°

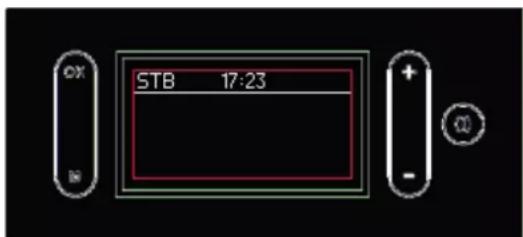

STAND BY CON TERMOSTATO

STB 17:23

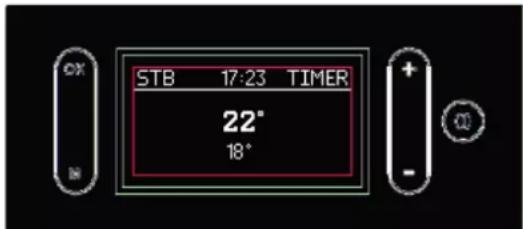

STAND BY CON TIMER

STB 17:23 TIMER 22° 18°

STATO ALLARME

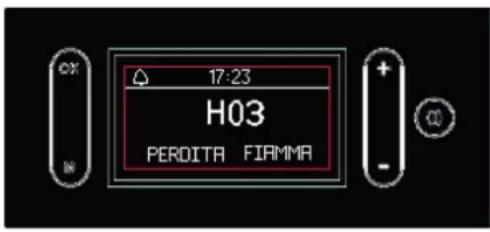

In caso di Blocco per Allarme, il display mostra il tipo di allarme. Vedere il paragrafo "Consigli per eventuali inconvenienti"

Con stand-by attivo, in stato di ON il prodotto si accende solo in presenza di richiesta di calore.

Se il prodotto era in lavoro, si porta alla potenza minima e attende il tempo impostato prima di spegnersi.

Se il prodotto era in fase di accensione, completa la fase di accensione, si porta alla potenza minima e attende il tempo impostato prima di spegnersi.

Se il prodotto era in OFF e viene portato in ON, la caldaia passa immediatamente in stand-by, senza effettuare l'accensione.

Da display è possibile:

• Passare dallo stato di OFF a ON, premendo il tasto ON/OFF a lungo
- Impostare la temperatura ambiente desiderata, coi tasti +/- (vedere sotto)

L'accensione e lo spegnimento richiedono alcuni minuti, durante i quali la fiamma deve comparire o spegnersi. Lasciar avvenire senza intervenire.

Durante l'accensione, il display mostra la scritta "START".

Durante lo spegnimento, il display mostra la scritta "OFF".

Nella configurazione di default, dopo aver alimentato elettricamente ,premere il tasto ON/OFF sul display per “attivare” la caldaia e regolare la temperatura ambiente desiderata coi tasti +/- . La caldaia si accenderà ,spegnerà e regolerà la potenza automaticamente per garantire la temperatura desiderata.

17:23 20° 18°

temperatura ambiente desiderata

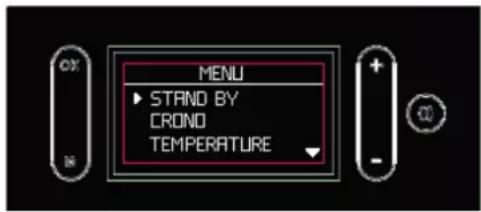

Premendo il tasto "M" accedete alla schermata Menù

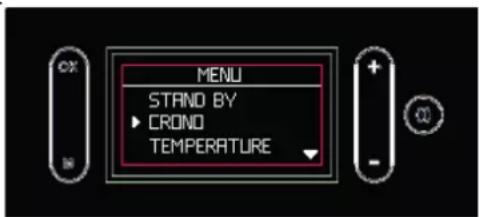

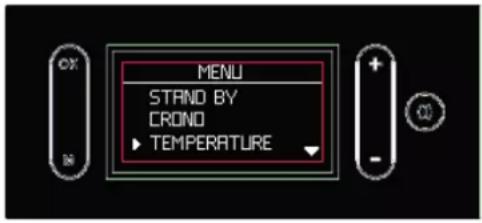

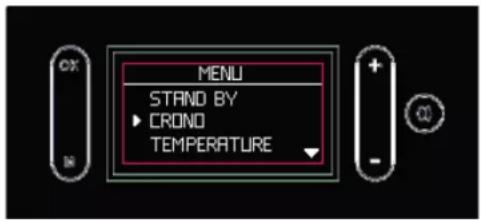

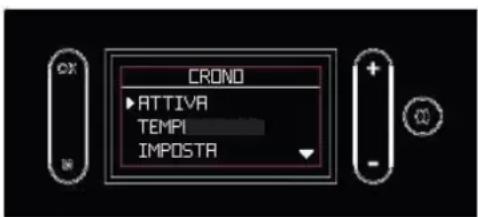

MENU ► STAND BY CRONO TEMPERATURE

Accendendo ai Menù, potete regolare (descrizione alle pagine seguenti

• Stand By

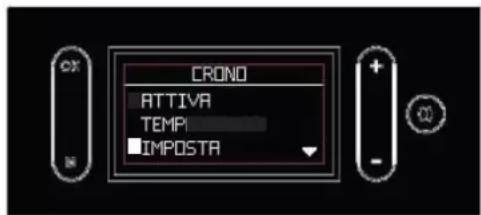

• Crono

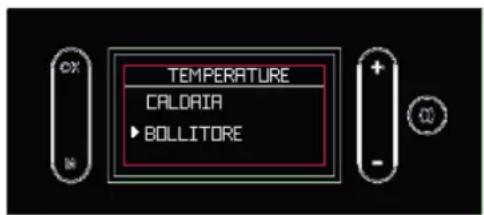

• Temperature
  • Carico Pellet (visualizzato solo a prodotto in OFF)

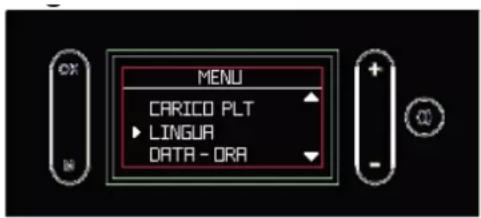

• Lingua
• Beep
• Data /ora
  • Info (solo per il tecnico)
• Pressione
• Menù Tecnico (solo per il tecnico)

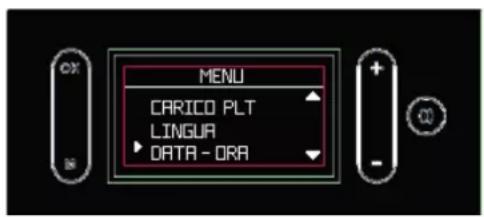

Menù

Premere il tasto "M" per accedere al Menù.

Alla visualizzazione dell'elenco Menù i tasti hanno la seguente funzione

“+”: scorrimento verso l'alto

“-”: scorrimento verso il basso

"OK" pressione breve : ingresso nella voce del Menù

“M” pressione breve : uscita dalla voce del Menù.

Premere il tasto ON/OFF per uscire senza salvare

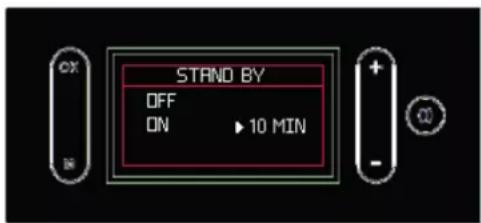

Con funzione Stand by attiva, al raggiungimento della temperatura desiderata, il prodotto si spegne per riaccendersi quando la temperatura ambiente scende.

Con funzione Stand By non attiva, il prodotto, al raggiungimento della temperatura desiderata, modula fino alla potenza minima.

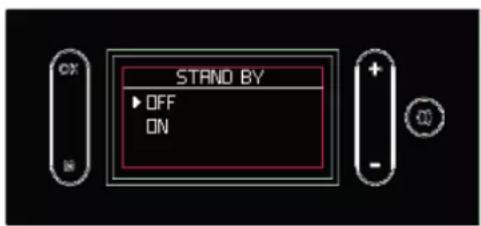

Per accedere dal menù principale alla funzione (come indicato nel precedente paragrafo Menù), premere il tasto M. Scorrere quindi con +/- e selezionare con il tasto "OK" la funzione.

Usare i tasti “+/-” per selezionare OFF o ON della funzione.

Per uscire senza salvare la scelta ,premere il tasto "M" Se si è selezionato ON , il display mostra i minuti per cui il prodotto continuerà a funzionare alla potenza minima anche a temperatura desiderata raggiunta.

Usare i tasti “+/-” per aumentare o diminuire questo tempo in minuti.

Confermare premendo due secondi il tasto "OK".

Il display torna al livello superiore del Menù.

Premere il tasto ON/OFF per tornare alla schermata principale e non salvare eventuali modifiche.

MENU ► STAND BY CROND TEMPERATURE

STAND BY OFF ON

STAND BY OFF ON

Crono (figure a lato)

A funzione Crono attiva, l'utente imposta una temperatura desiderata e una fascia oraria a cui è legata la temperatura ambiente desiderata.

La regolazione avviene in passaggi, effettuabili in momenti anche non consequenziali :

• attivazione/disattivazione del Crono;
- impostazione di tre livelli di temperature (T1 deve essere sempre inferiore a T2 e T2 a T3)
- decisione di applicare il Crono uguale per 7 giorni su 7, 5 su 7, solo week end o diverso giorno per giorno e associazione di una delle tre temperature a una fascia oraria

E' possibile anche visualizzare le fasce orarie e le temperature impostate ("VISUALIZZA" a display, selezionabile col tasto "OK" dalla funzione Crono).

Il tasto ON/OFF permette sempre di tornare alla schermata principale senza salvare eventuali modifiche

Attivazione/Disattivazione della funzione

Crono, "ATTIVA" a display-(figure a lato)

Per accedere dal menù principale alla funzione Crono, premere il tasto M. Scorrere quindi con +/- e selezionare con "OK" la funzione. Per selezione poi "ATTIVA" premere "OK".

Usare i tasti “+/-” per selezionare On/Off cioè attivare/disattivare la funzione.

Per uscire senza salvare la scelta, premere il tasto "M".

Per confermare premere due secondi il tasto "OK"

In caso di Crono arrivo appare l'indicazione "Timer" a destra

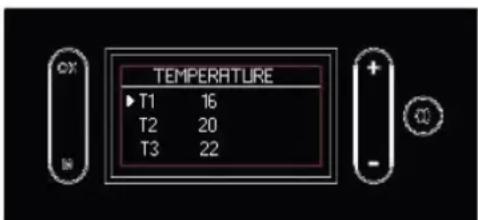

Impostazione dei livelli di temperatura "TEMPERATURE" a display (figure a lato)

Per entrare nella regolazione ("TEMP" a display) premere il tasto "OK".

Per il Crono sono disponibili tre livelli di temperatura modificabili: T1, T2, T3.

Si accede alla temperatura col tasto OK.

Si varia la temperatura con “+/-”. Si conferma col tasto OK.

Si passa da un livello all'altro con "+/-".

T1 deve essere sempre inferiore a T2 e T2 a T3: se si cerca di regolare T1 più alta di T2 in automatico la temperatura T1 è pareggiata con T2.

Per confermare premere due secondi il tasto "OK".

NOTA quanto la freccia è sulla temperatura si passa da una T all'altra con +/-. Quando la freccia è sul numero (es 16) si aumenta/diminuisce con +/-.

MENU STAND BY CROND TEMPERATURE

CRONO ATTIVA TEMPI IMPOSTA

CRONO ATTIVA TEMPI IMPOSTA

TEMPERATURE T1 16 T2 20 T3 22

La seconda schermata (accessibile premendo il tasto "OK" dalla prima schermata) permette di scegliere il livello di temperatura fra T1, T2, T3.

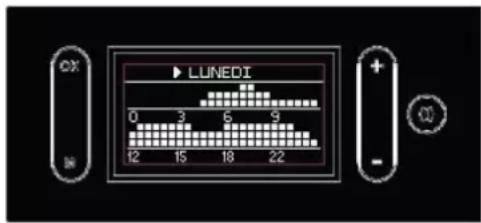

Per impostare l'orario di inizio e fine della fascia oraria in cui si vuole il livello di temperatura impostato premere il tasto "OK". Il passo è di 30'.

I tasti hanno le seguenti funzioni:

“+/-”: spostamento in avanti/indietro del cursore sotto l'orario indicante l'ora. Con pressione prolungata si ottiene uno scorrimento veloce.

"OK": conferma dell'ora e incremento del livello di temperatura o OFF

“M” : ritorno al Menù precedente

ON/OFF : ritorno alla schermata principale.

Gli orari di accensione sono indicati dal quadratino bianco. Nelle fasce con quadrini bianchi il prodotto è in ON.

Una volta impostate le fasce orarie, confermare premendo il tasto "OK" per due secondi.

Si torna alla schermata precedente.

In caso contrario le impostazioni non vengono salvate.

MENU STAND BY CRONO TEMPERATURE

CRONO ATTIVA TEMPI IMPOSTA

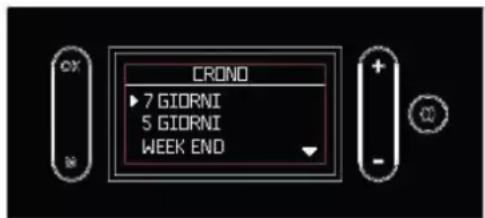

CRONO ► 7 GIORNI 5 GIORNI WEEK END

LUNEDI 0 3 5 9 12 15 18 22

orario impostabile coi tasti “+/-”

06:00 LUNEDI T2 0 3 5 9 12 15 18 22

cursore sotto l'orario per impostazione

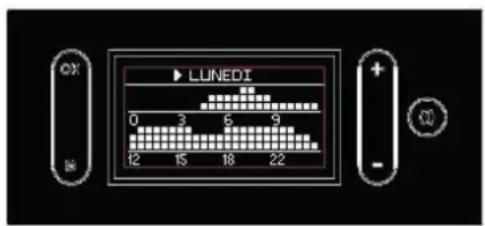

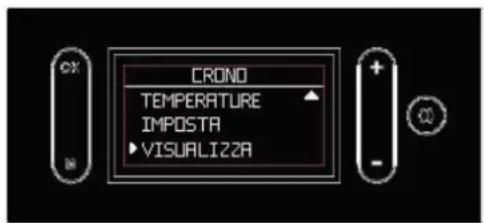

Visualizzazione del Crono, "VISUALIZZA" a display (figure a lato)

Da Crono, premere il tasto "OK" per entrare nella funzione "VISUALIZZA".

I tasti hanno le seguenti funzioni:

“+”: per scorrere i giorni in avanti

“-”: per scorrere i giorni indietro

"OK": ritorno al Menù precedente

"M": ritorno al Menù precedente

ON/OFF : ritorno alla schermata principale.

CRONO TEMPERATURE IMPOSTA VISUALIZZA

LUNEDI 0 3 5 9 12 15 18 22

Impostazione delle Temperature dell'acqua("TEMPERATURE" a display)

Permette l'impostazione della temperatura caldaia ed eventualmente della temperatura dell'accumulo. Se è attivata la sonda esterna, permette l'impostazione della curva climatica al posto della temperatura caldaia.

Per accedere dal menù principale alla funzione (come indicato nel precedente paragrafo Menù), premere il tasto M. Scorrere quindi con +/- e selezionare con il tasto "OK" la funzione.

Si sceglie la voce coi tasti”+/-” e, premendo “OK” si può modificare il set

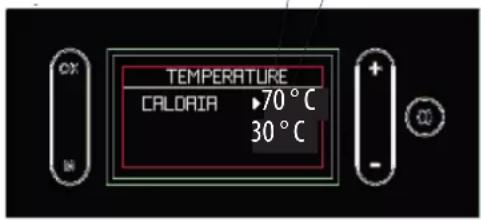

Si può impostare la temperatura dell'acqua nella caldaia (CALDAIA a display)

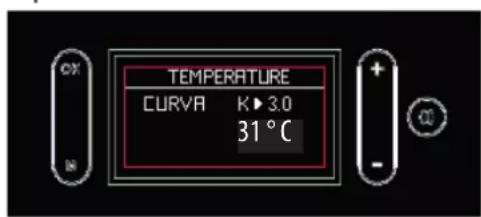

In presenza di sonda esterna l'elettronica calcola automaticamente la temperatura dell'acqua in funzione della temperatura esterna. Si può impostare la curva come da figura a lato (CURVA a display)

In presenza di puffer si può impostare la temperatura del puffer come da figura a lato (PUFFER a display)

In presenza di bollitore per acqua calda sanitaria si imposta come a lato (BOLLITORE a lato a display)

MENU STRAND BY CRONO TEMPERATURE

temperatura dell'acqua attuale nella caldaia temperatura dell'acqua desiderata

TEMPERATURE CALOAR 70 °C 30 °C

TEMPERATURE CURVA K▶3.0 31 °C

TEMPERATURE PUFFER 65 °C

TEMPERATURE CALOARIA ► BOLLITORE

Carico Pellet

Permette di caricare pellet dopo lo svuotamento della coclea in seguito ad un allarme per fine pellet.

Utile per il tecnico in fase di prima accensione.

Disponibile solo in Stato di OFF. In caso di tentativo di attivazione in stati diversi, non è permesso l'accesso alla funzione.

Per accedere dal menù principale alla funzione (come indicato nel precedente paragrafo Menù), premere il tasto M. Scorrere quindi con +/- e selezionare con OK la funzione.

Usare i tasti “+/-” per selezionare Attiva/Disattiva della funzione.

Premere il tasto "M" per uscire senza salvare la scelta.

Confermare premendo due secondi il tasto "OK"

Lingua

Permette di scegliere la lingua di comunicazione.

Appare la prima volta che si attiva il display elettricamente o appunto, entrando nel Menù.

Per accedere dal menù principale alla funzione (come indicato nel precedente paragrafo Menù), premere il tasto M. Scorrere quindi con +/- e selezionare con OK la funzione.

Usare i tasti “+/-” per selezionare la lingua.

Per uscire senza salvare la scelta, premere il tasto "M".

Per confermare premere due secondi il tasto "OK"

MENU TEMPERATURE VENTILRAZIONE ▶ CARICO PLT

MENU CARICO PLT LINGUR DATA - ORA

LANGUAGE ITALIANO ENGLISH FRANÇAIS

Beep

Permette di attivare/disattivare il riscontro sonoro(beep). Per accedere dal menù principale alla funzione (come indicato nel precedente paragrafo Menù), premere il tasto M. Scorrere quindi con +/- e selezionare con OK la funzione.

Usare i tasti “+/-” per selezionare On/Off.

Premere il tasto "M" per uscire senza salvare la scelta.

Confermare premendo due secondi il tasto "OK".

Data/Ora

Permette di regolazione la data e l'ora corrente.

Appare la prima volta che si attiva il display elettricamente o appunto, entrando nel Menù.

Per accedere dal menù principale alla funzione (come indicato nel precedente paragrafo Menù), premere il tasto M. Scorrere quindi con +/- e selezionare con OK la funzione.

Usare i tasti " + / -".

Premere il tasto "M" per uscire senza salvare la scelta.

Confermare premendo due secondi il tasto "OK"

Info

Letture da effettuare solo sotto la guida di un tecnico. Il tecnico ha a disposizione il significato diagnostico delle scritte e delle cifre e potrebbe chiedervi di leggergliele in caso di problematiche.

Pressione

Permette di attivare/disattiva la visualizzazione della pressione a display

Menù Tecnico

Accessibile solo da tecnico abilitato in possesso di corretta password.

MENU CARICO PLT LINGUR DATA - ORA

Il sistema EKleaner effettua automaticamente una doppia pulizia, del crogiolo e dei turbolatori, senza interventi manuali.

Si raccomanda comunque la manutenzione ordinaria ogni 2/3 giorni in base all'installazione e alla qualità del pellet.

Scollegare il prodotto dalla rete di alimentazione elettrica.

La mancata manutenzione non permette al prodotto di funzionare regolarmente.

Eventuali problemi dovuti alla mancata manutenzione causano la decadenza della garanzia.

MANUTENZIONE ORDINARIA OGNI 2-3 GIORNI

1. Aprire la porta del focolare (P) usando la manofredda (maniglia asportabile)
2. Svuotare il contenuto del cassetto cenere (B) e del crogiolo (C) in un contenitore non infiammabile (la cenere potrebbe contenere parti ancora calde e/o braci) o aspirarlo se freddo. Aspirare l'interno del focolare, il piano fuoco, il vano attorno al crogiolo dove cade la cenere.
3. Scrostare il crogiolo e pulire eventuali occlusioni dei fori.
4. Se necessario pulire il vetro (a freddo) con apposito prodotto (es Glasskamin) che può trovare presso il rivenditore.

1 P B C 2 C B

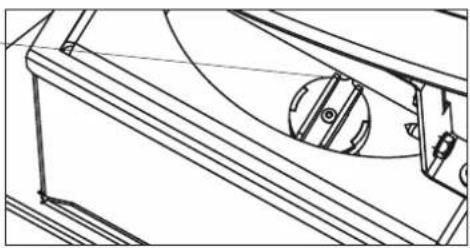

In caso di accidentale movimentazione del pistone di pulizia sotto il crogiolo, verificarne la posizione corretta. Per garantire il corretto funzionamento del sistema il riferimento indicato su pistone di pulizia deve essere posizionato come indicato."

Attenzione : verificare che la posizione della punta sia come in figura

MANUTENZIONE SETTIMANALE

A prodotto spento e freddo, è opportuno aspirare l'ispezione sotto il focolare (*)

Per accedervi, rimuovere il deflettore (D) che è solo appoggiato.

Dopo aver aspirato riposizionare il deflettore.

MANUTENZIONE STAGIONALE (a cura del centro assistenza tecnica)

Consiste nella pulizia generale interna ed esterna.

In caso di un uso molto frequente del prodotto, si consiglia la pulizia del canale e del condotto passaggio fumi ogni 3 mesi.

Pulire comunque il sistema camino almeno una volta all'anno (verificare se nella propria nazione esiste una normativa al riguardo).

Nel caso di omissioni di regolari controlli e della pulizia, si aumenta la probabilità di un incendio del comignolo.

Raccomandiamo di NON utilizzare aria compressa per pulire il tubo di ingresso dell'aria comburente

PERIODO DI FERMO ESTIVO

Nel periodo di non utilizzo, lasciare chiusi tutte le porte, sportelli e coperchi della caldaia.

Consigliamo di svuotare il pellet ne serbatoio. Inserire i sali antiumidità nel focolare.

RICAMBI

per eventuali componenti di ricambio, contattare il rivenditore o il tecnico.

L'uso di componenti non originali provoca rischi al prodotto e esonera Edilkamin da ogni responsabilità su eventuali danni da ciò derivanti.

E' vietata ogni modifica non autorizzata

SMALTIMENTO

Alla fine della vita utile, smaltire il prodotto secondo le normative vigenti.

Ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)".

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

In caso di problemi, il prodotto esegue in automatico l'operazione di spegnimento. Il display mostra la motivazione(vedere sotto).

17:23 H03 PEROITA FIAMMA

Non staccare l'alimentazione elettrica.

Per riavviare il prodotto, lasciare avvenire la procedura di spegnimento e quindi premere il tasto ON/OFF

Prima di riaccendere il prodotto, verificare la causa del blocco e RIPULIRE il crogiolo. Il prodotto è dotato di valvola di sicurezza, ma, se non viene eseguita la regolare pulizia del crogiolo come illustrato in precedenza, esistono le condizioni affinché l'accensione possa avvenire con una leggera detonazione. In caso di forte e prolungata formazione di fumo bianco nella camera di combustione, staccare l'alimentazione elettrica e attendere 30 minuti prima di aprire la porta e svuotare il crogiolo.

SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:

SEGNALAZIONE INCONVENIENTE AZIONI
H01	interviene se la portata di aria di combustione in ingresso scende sotto un livello prestabilito	Verificare che la porta del focolare sia chiusaVerificare la regolare manutenzione della caldaiaVerificare la pulizia dello scarico fumi e del condotto di aspirazione aria di combustione.
H02	interviene se la scheda non rileva i corretti giri del ventilatore fumi	Contattare il tecnico
H03	interviene se la termocoppia rileva una temperatura fumi inferiore a un valore impostato interpretando ciò come assenza di fiamma	Verificare la mancanza pellet nel serbatoioVerificare che la temperatura dell'acqua non fosse aumentata per la chiusura di qualche valvola (sentire il tecnico)Contattare il tecnico
H04	interviene se nel tempo previsto la fase di accensione non dà esito positivo	Distinguere i due casi seguenti:NON è comparsa fiamma :Verificare il posizionamento e pulizia del crogioloVerificare presenza di pellet nel serbatoio e nel crogioloProvare ad accendere con un po' di accenditore ecologico solido (sentire il tecnico prima di eseguire scrupolosamente le istruzioni del fornitore dell'accenditore).L' operazione è da considerarsi di pura prova sotto la guida del tecnico.E' comparsa fiamma :Contattare il tecnico
H05	Spegnimento per rottura del sensore di lettura della portata dell'aria	Contattare il tecnico
H06	interviene se la scheda elettronica rileva che la sonda di lettura temperatura fumi è rotta o scollegata	Contattare il tecnico
SEGNALAZIONE INCONVENIENTE AZIONI
HO7	Spegnimento per superamento temperatura massima fumi.	· Verificare il tipo di pellet (in caso di dubbi chiamare il tecnico)· contattare il tecnico
H08	Spegnimento per eccessiva temperatura nel prodotto	· vedere HO7
H09	Spegnimento per rottura o bloc-co del motoriduttore.	· Contattare il tecnico
H10	Spegnimento per sovratemperatura della scheda elettronica.	· Contattare il tecnico
H11	Spegnimento per intervento del pressostato di sicurezza.	· Verificare la pulizia della caldaia, dello scarico· Contattare il tecnico
H12	Guasto della sonda temperatura ambiente.	· Contattare il tecnico
H13	Spegnimento per rottura della sonda di lettura della temperatura dell'acqua nella caldaia.	· Contattare il tecnico
H14	Spegnimento per rottura della sonda di lettura della temperatura dell'acqua nel bollitore	· Contattare il tecnico
H15	Spegnimento per superamento della temperatura massima dell'acqua nella caldaia	· Contattare il tecnico
H16	Spegnimento per rottura del pressostato di lettura della pressione dell'acqua nella caldaia	· Contattare il tecnico
H17	Spegnimento per rottura della sonda esterna	· Contattare il tecnico
H18	Spegnimento per rottura della sonda di lettura della temperatura dell'acqua nell'accumulo inerziale.	· Contattare il tecnico

IN PRESENZA DEL SENSORE DI LIVELLO PELLET

Il sensore di livello pellet segnala che il pellet nel serbatoio sta per terminare e che il prodotto si spegnerà dopo circa mezz'ora. Allo spegnimento compariranno le scritte "OFF" e "PLT".

Il sensore NON è disattivabile dal cliente finale.

SOVRATEMPERATURA DELL'ACQUA(SPEGNIMENTO SENZA ALLARME)

Se l'acqua nella caldaia raggiunge una temperatura di 85°C , la caldaia fa uno spegnimento senza andare in allarme.

A display compare la scritta STBY a fianco della temperatura ambiente.

Il prodotto funziona, ma è necessario far eseguire dal tecnico abilitato Edilkamin una manutenzione.

17:23 18° STBY 22 % + - CF W

MANUTENZIONE (SEGNALAZIONE CHE NON PROVOCA SPEGNIMENTO)

Dopo 2000 ore di funzionamento, a display compare il simbolo di una "chiave inglese".

Il prodotto funziona, ma è necessario far eseguire dal tecnico abilitato Edilkamin una manutenzione.

CX 17:23 18° 22 + - 00

TERMOSTATO DI RIARMO

In caso di mancato caricamento del pellet,

soprattutto a seguito di interruzione di corrente elettrica, verificare l'intervento del termostato di sicurezza (A). In caso di temperatura troppo alta, lancia una fase di spegnimento interrompendo l'alimentazione elettrica al motoriduttore.

Per accedere al termostato:

- Sollevare il coperchio (B)

Nel caso che il termostato sia intervenuto, deve essere riarmato schiacciando con l'accessorio in dotazione (C)
