MANUALE UTENTE ATLANTA UP EDILKAMIN

I Installazione, uso e manutenzione pag. 2

F Installation, usage et maintenance pag. 34

INDICE

Informazioni per la sicurezza 4

Informazioni generali 5

Installazione 7

Pompa: istruzioni di montaggio e uso 13

Istruzioni d'uso 21

Manutenzione 26

Consigli per possibili inconvenienti 30

La scrivente EDILKAMIN S.p.a. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192

Dichiara sotto la propria responsabilità che:

La caldaia a pellet sotto riportata è conforme alla Direttiva Macchine 2006/42/CE ed alla norma Europea armonizzata

EN 303-5:2012

CALDAIA A PELLET, a marchio commerciale

EDILKAMIN, denominata OTTAWA UP /ATLANTA UP

N° di SERIE: Rif. Targhetta dati

Dichiarazione di conformità

Rif. Targhetta dati

Altresì dichiara che:

caldaia a pellet di legno OTTAWA UP e ATLANTA UP rispetta i requisiti delle direttive europee:

2014/35/CE - Direttiva Bassa Tensione

2014/30/CE - Direttiva Compatibilità Elettromagnetica

Gentile Signora / Egregio Signore

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto. Prima di utilizzarlo, Le chiediamo di leggere attentamente questo manuale, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Questo manuale è parte integrante del prodotto. Le chiediamo di custodirlo per tutta la durata di vita del prodotto. In caso di smarrimento, ne richieda al rivenditore una copia o la scarichi dall' area download del sito www.edilkamin.com

Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completezza del contenuto.

In caso di anomalie si rivolga subito al rivenditore presso cui è stato acquistato cui va consegnata copia del certificato di garanzia e del documento fiscale d'acquisto.

Tutte le leggi locali e nazionali e le Norme Europee devono essere soddisfatte nell'installazione e nell'uso dell'apparecchio. Per l'installazione e per quanto non espressamente riportato, fare riferimento in ogni nazione alle norme locali.

Gli schemi presenti in questo manuale sono indicativi: non sono sempre dunque strettamente riferiti al prodotto specifico e in nessun caso sono contrattuali.

SIGNIFICATO DEI SIMBOLI

In alcune parti del manuale sono utilizzati i seguenti simboli:

ATTENZIONE:

leggere attentamente e comprendere il messaggio a cui è riferito poiché la non osservanza di quanto scritto, può provocare seri danni al prodotto e mettere a rischio l'incolumità di chi lo utilizza.

INFORMAZIONI:

una mancata osservanza di quanto prescritto comprometterà l'utilizzo del prodotto.

SEQUENZA OPERATIVA:

seguire le istruzioni procedurali per le operazioni descritte

Il prodotto è identificato in modo univoco da un numero, il “tagliando di controllo” che trova sul certificato di garanzia.

Le chiediamo di conservare :

• il certificato di garanzia che ha trovato nel prodotto
• il documento fiscale di acquisto che le ha rilasciato il rivenditore
• la dichiarazione di conformità che la ha rilasciato l'installatore.

Le condizioni di garanzia sono riportate nel certificato di garanzia presente nel prodotto.

La prima accensione da parte di tecnico autorizzato è un'operazione prevista in Italia dalla UNI 10683 e raccomandata in tutte le nazioni per poter utilizzare al meglio il prodotto.

Consiste di :

• verifica dei documenti della installazione (dichiarazione di conformità) e della effettiva situazione dell'installazione stessa;
• taratura del prodotto in funzione delle reali condizioni di installazione e uso
• spiegazione al cliente finale e rilascio della documentazione complementare (foglio di prima accensione)

La prima accensione permette di usufruire di tutte le prestazioni del prodotto in totale sicurezza.

La prima accensione è necessaria per l'attivazione della garanzia convenzionale del produttore Edilkamin. La garanzia convenzionale è valida nella sola nazione di acquisto del prodotto.

In assenza di prima accensione da parte di tecnico autorizzato, Edilkamin non potrà rispondere con la garanzia convenzionale. Vedere al riguardo il certificato di garanzia che si trova nel prodotto .Quanto sopra non esclude la responsabilità di legge del rivenditore per la garanzia legale.

La garanzia legale copre comunque i soli comprovati difetti di prodotto e non, ad esempio, problemi legati alla installazione o alla taratura.

• Il prodotto non è progettato per l'uso da parte di persone, bambini compresi, le cui capacità fisiche, sensoriali, mentali siano ridotte.
• Il prodotto non è progettato per la cottura
• Il prodotto è progettata per bruciare pellet di legno di categoria A1 ai sensi UNI EN ISO 17225-2, nelle quantità e nei modi descritti in questo manuale.
• Il prodotto è progettato per uso interno e in ambienti con umidità normale
• Conservare il prodotto in luoghi asciutti e non esposti a intemperie.
• Per la garanzia legale e convenzionale fare riferimento al certificato di garanzia che si trova nel prodotto: in particolare né Edilkamin né il rivenditore potranno rispondere di danni derivanti da installazione o manutenzioni non corrette

I rischi di sicurezza possono essere causati da:

• installazione in locali non idonei. In particolari soggetti a rischi di incendio. NON INSTALLARE IN LOCALI A RISCHIO DI INCENDIO.
• contatto con fuoco e parti calde (es vetro e tubi).NON TOCCARE PARTI CALDE e, a caldaia spenta ma calda, utilizzare sempre il quanto in dotazione.
• contatto con parti elettriche in tensione (interne). NON ACCEDERE A PARTI INTERNE A CORRENTE ELETTRICA INSERITA. Si rischia folgorazione.
• uso di prodotti non idonei per l'accensione (es alcool). NON ACCENDERE NE'RAVVIVARE LA FIAMMA CON PRODOTTI LIQUIDI A SPRUZZO O LANCIAFIAMMA. Si rischiano scottature gravi e danni a cose e persone.
• uso di combustibile diverso da pellet di legno. NON BRUCIARE NEL FOCOLARE RIFIUTI, PLASTICHE O ALTRO DI DIVERSO DA PELLET DI LEGNO. Si rischiano sporcamenti del prodotto, incendi della canna fumaria e si causano danni all'ambiente.

• puliziadelfocolare acaldo. NONASPIRARE A CALDO. Si rischia compromissione dell'aspiratore e eventualmente fumo in ambiente

• pulizia del canale da fumo con sostanze varie. NON EFFETTUARE PULIZIE ARTIGIANALI CON PRODOTTI INFIAMMABILI. Si rischiano incendi o ritorni di fiamma.

• pulizia del vetro caldo con prodotti non idonei. NON PULIRE IL VETRO A CALDO NE' CON ACQUA O SOSTANZE DIVERSE DAI LAVAVETRI RACCOMANDATI. Si rischiano crepe nel vetro nonché danni permanenti non reversibili al vetro.
• depositodimateriali infiammabili a distanze inferiori alle distanze di sicurezza indicate in questo manuale. NON APPOGGIARE BIANCHERIA SUL PRODOTTO. NON COLLOCARE STENDIBIANCHERIA A DISTANZE INFERIORI A QUELLI DI SICUREZZA. Tenere ogni forma di liquido infiammabile lontano dal prodotto. Si rischia incendio.
• occlusione delle aperture di areazione nel locale o degli ingressi di aria. NON OCCLUDERE LE APERTURE DI AREAZIONE, NE' BLOCCARE LA CANNA FUMARIA. Si rischiano ritorni di fumo in ambiente con danni a cose e persone.
• utilizzo del prodotto come appoggio o scala. NON SALIRE SUL PRODOTTO NE' UTILIZZARE COME APPOGGIO. Si rischiano danni a cose e persone
• utilizzo della caldaia a focolare aperto. NON UTILIZZARE IL PRODOTTO A PORTA APERTA.
• apertura della porta con fuoriuscita di materiale incandescente. NON gettare materiale incandescente fuori dal prodotto. Si rischia incendio.
• uso di acqua in caso di incendio. CHIAMARE LE AUTORITA' in caso di incendio.
• In caso di dubbi, non prendere iniziative autonome, ma contattare il rivenditore o l'installatore.
  • LA CALDAIA NON DEVE MAI FUNZIONARE SENZA ACQUA NELL'IMPIANTO.
• UNA EVENTUALE ACCENSIONE "A SECCO" COMPROMETTEREBBE LA CALDAIA.
• Per la sicurezza leggere con attenzione la parte istruzioni d'uso di questo manuale.

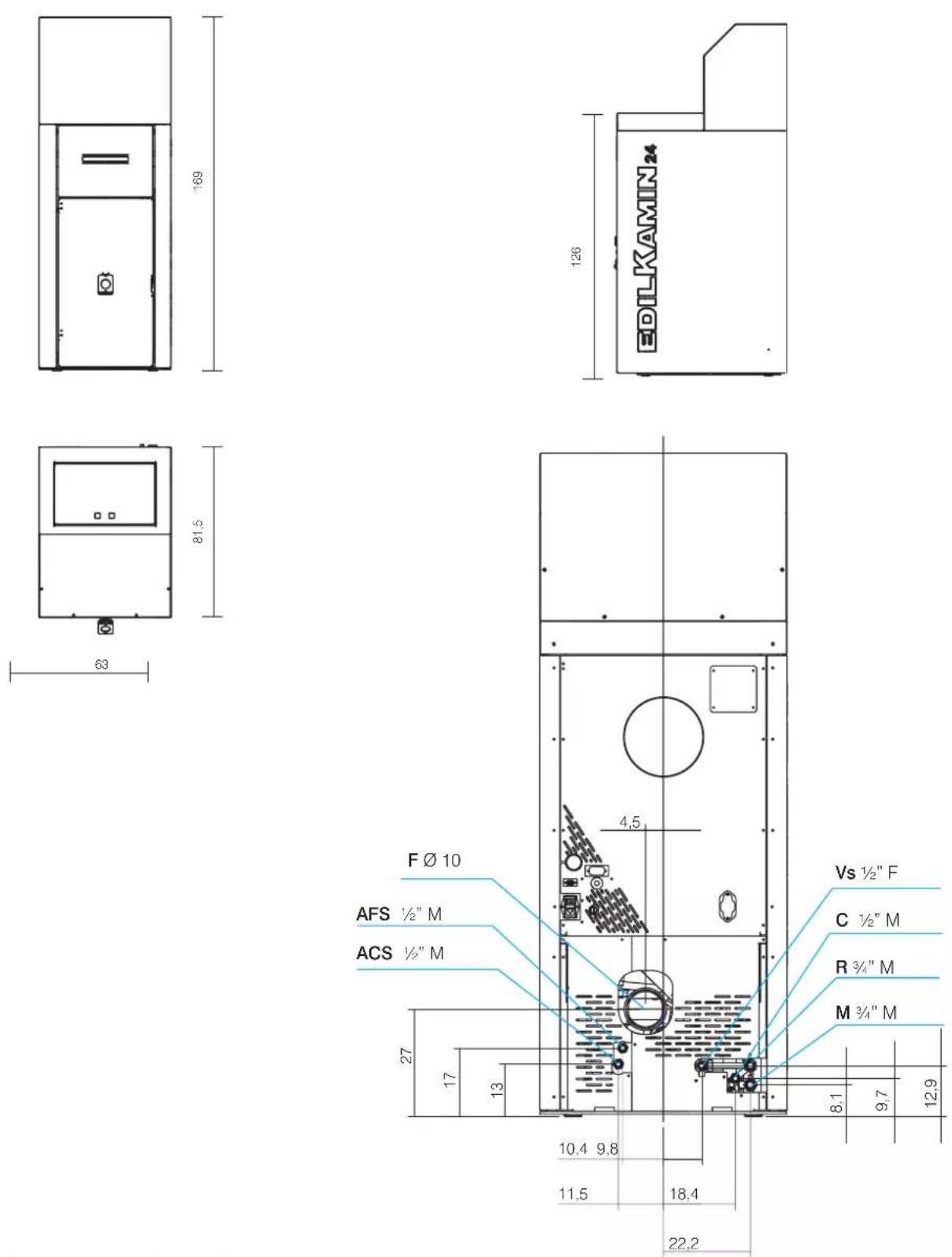

OTTAWA UP - ATLANTA UP (cm)

AFS = Acqua Fredda Sanitaria
ACS = Acqua Calda Sanitaria
M = Mandata
R = Ritorno
F = Uscita Fumi
Vs = Valvola di Sicurezza

CARATTERISTICHE TECNICHE ai sensi EN 303-5
	OTTAWA UP		ATLANTA UP
	Potenza Nominale	Potenza Ridotta	Potenza Nominale	Potenza Ridotta
Potenza termica al focolare (bru-ciata)	26,1	7,4	36	10,7
Potenza termica utile	24	6,8	32,8	9,7	kW
Rendimento	91,9	92	91,2	90,1	%
Emissione CO al 10% O_2	0,017	0,005	0,013 0,013	%
Temperatura fumi	97	45	142 80 °C
Consumo combustibile	5,4	1,5	7,5	2,2	kg/h
Capacità serbatoio	100		100 kg
Tiraggio	0,12 - 0,05		0,12 - 0,05		mbar
Contenuto acqua	80		80		Litri
Pressione massima esercizio acqua	2		2		bar
Temperatura massima esercizio acqua	90		90		°C
Autonomia	18	65	13	44	ore
Volume riscaldabile *	625		855		m^3
Diametro condotto fumi (maschio)	100		100		mm
Peso con imballo	355		367 kg
Classe EN 303-5	5

* Il volume riscaldabile è calcolato considerando una richiesta di calore di 33 Kcal/m³ ora.

DATI TECNICI PER DIMENSIONAMENTO CANNA FUMARIache deve comunque rispettare le indicazioni della presente scheda e delle norme di installazione di ogni prodotto
	OTTAWA UP ATLANTA UP
	Potenza Nominale	Potenza Ridotta	Potenza Nominale	Potenza Ridotta
Temperatura uscita fumi allo scarico	16 54 170 96 °C
Tiraggio minimo 0,01 0,01 Pa
Portata fumi 0,017 0,007 0,021 0,011	Kg/s

CARATTERISTICHE ELETTRICHE
Alimentazione 230Vac +/- 10% 50 Hz
Potenza assorbita in stand-by	3 W
Potenza assorbita media	150 W
Potenza assorbita in accensione	400 W
Frequenza radiocomando	2,4 GHz
Protezione su alimentazione generale	Fusibile T3,15A, 250 Vac 5x20
Protezione su scheda elettronica	Fusibile T3,15A, 250 Vac 5x20

I dati sopra riportati sono indicativi e rilevati in fase di certificazione presso organismo notificato.

Il produttore si riserva di modificare i prodotti senza preavviso per ogni forma di miglioramento.

PREPARAZIONE E DISIMBALLO

I materiali che compongono l'imballo non sono né tossici né nocivi, pertanto non richiedono particolari processi di smaltimento.

Lo stoccaggio, lo smaltimento o eventualmente il riciclaggio è a cura dell'utilizzatore finale in conformità delle vigenti leggi in materia.

Si raccomanda di effettuare ogni movimentazione in posizione verticale con mezzi idonei prestando attenzione alle norme vigenti in materia di sicurezza.

Non rovesciare l'imballo e usare ogni cautela per i particolari da montare.

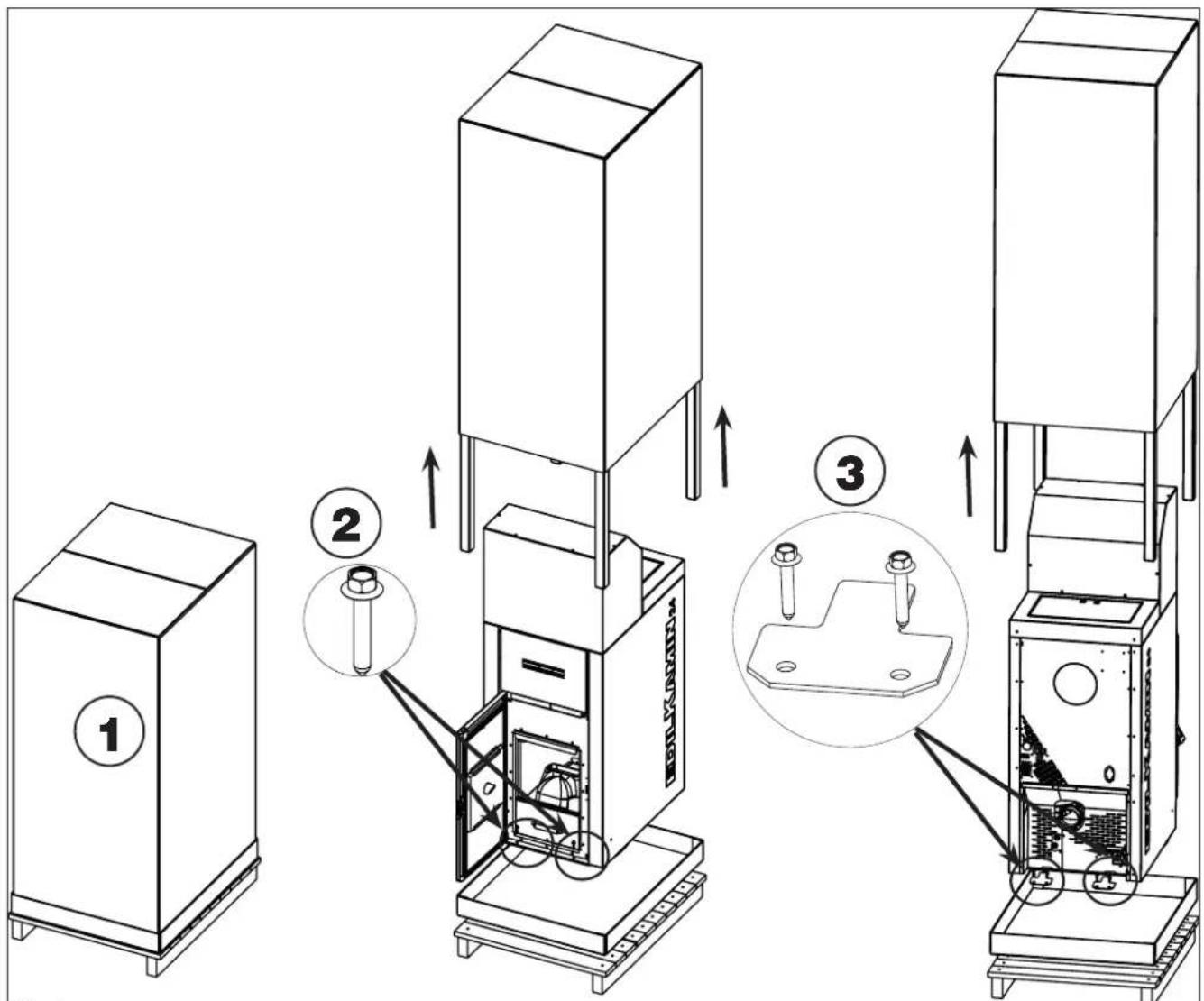

L'imballo contiene un solo collo con la caldaia completa. (1 - figura 1)

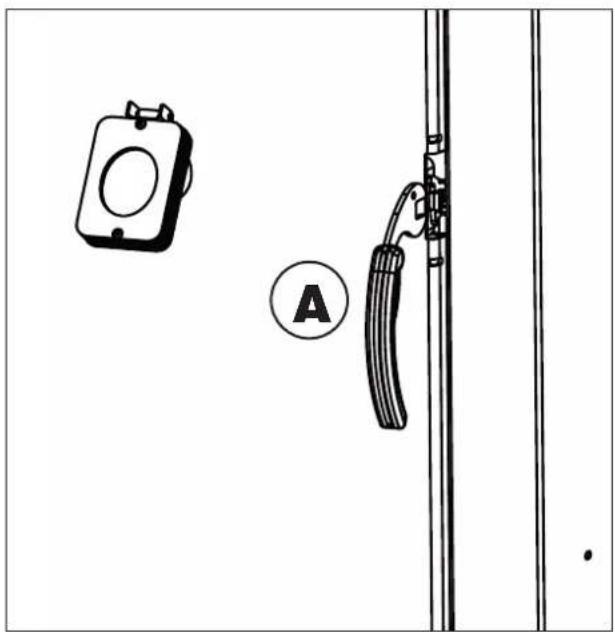

La manofredda per l'apertura della porta si trova sul bancale.

Per togliere la caldaia dal bancale:(figura 1)

• aprire le porta con la mano fredda
• togliere le due viti davanti (2)
• togliere le due viti e le staffe dietro. (3)

Nel prodotto si trovano :

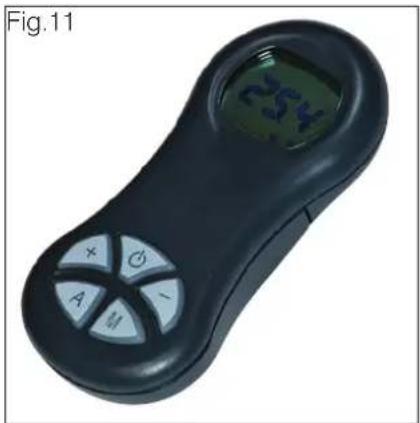

• il radiocomando,
• il certificato di garanzia,
• il guanto,
• il presente manuale,
• i sali antiumidità.

PREMESSA SULLA INSTALLAZIONE

Ricordiamo che :

• l'installazione deve essere effettuata da personale qualificato
• tutte le leggi locali e nazionali e le norme europee devono essere soddisfatte nell'installazione e nell'uso del prodotto. In Italia il riferimento è la norma UNI 10683
• In caso di installazione in condominio è necessario preventivo parere positivo dell'amministratore.

Di seguito diamo alcune indicazioni a carattere generale che non sostituiscono la verifica delle norme locali e non implicano alcuna responsabilità sul lavoro dell'installatore.

Verifica della idoneità del locale di installazione

• Il pavimento deve poter sopportare il peso del prodotto e degli accessori.
• Posizionare il prodotto in bolla
• Non è ammessa l'installazione in camera da letto, nei bagni o in locali con presenza di altro prodotto che prelevi aria per la combustione dallo stesso locale o in locali con atmosfera esplosiva. Eventuali ventilatori di estrazione, se in funzione nello stesso ambiente o spazio in cui è installato il prodotto, possono causare problemi di tiraggio.
  In Italia verificare le compatibilità ai sensi UNI 10683 e UNI 7129 in presenza di prodotti a gas.

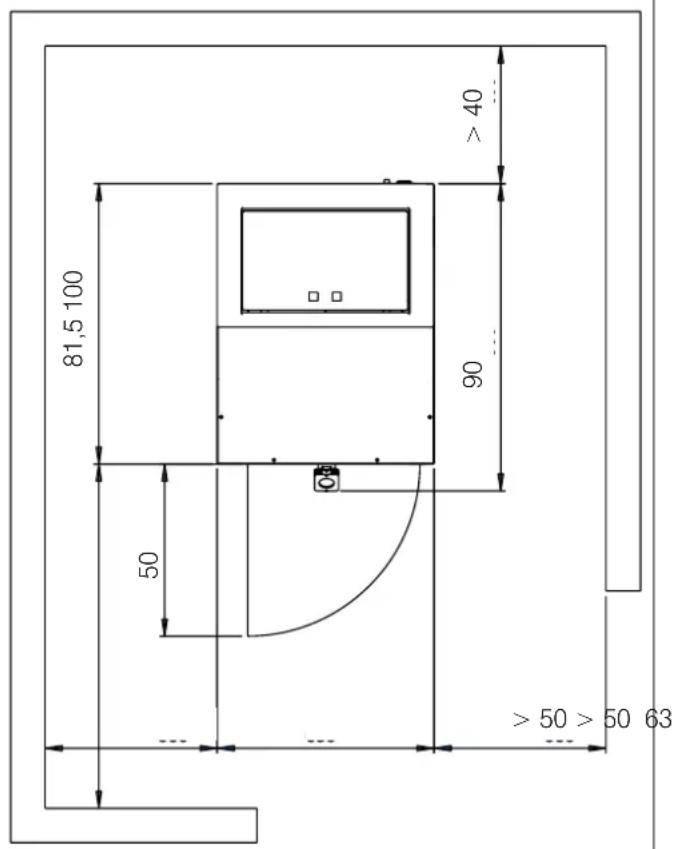

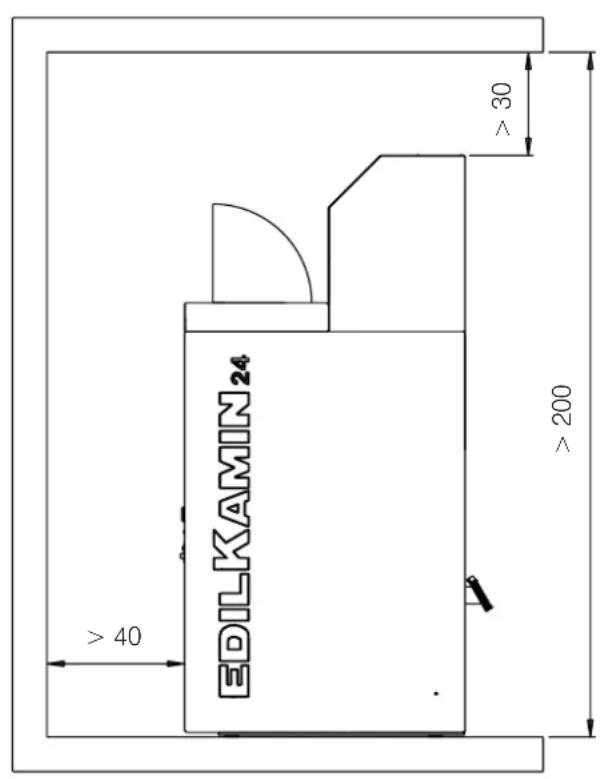

Protezione dal calore e distanze di sicurezza

Tutte le superfici dell'edificio adiacenti al prodotto devono essere protette contro il surriscaldamento.

Le misure di isolamento da adottarsi dipendono dal tipo di superfici presenti.

Si suggeriscono le distanze (in cm) riportate nel disegno sotto (fig. 2), anche per agevolare le manutenzioni e per caricare il pellet nel serbatoio.

EDILKAMIN ≥4 ≥30 ≥200 ≥40

81,5 100 50 90 > 40 > 50 > 50 63

Fig.2

SISTEMA CAMINO

(Canale da fumo, canna fumaria e comignolo)

Questo capitolo è redatto secondo le norme europee EN 13384, EN 1443, EN 1856, EN 1457. L'installatore deve tenere conto di queste e di ogni altra eventuale norma locale. Il presente manuale non è in alcun modo da riternersi sostitutivo delle norme vigenti.

Il prodotto deve essere collegato a idoneo sistema di scarico fumi che garantisca l'evacuazione in completa sicurezza dei fumi prodotti dalla combustione.

Prima del posizionamento del prodotto, l'installatore deve verificare che la canna fumaria sia idonea.

CANALE DA FUMO, CANNA FUMARIA

Il canale da fumo (condotto che collega il bocchettone uscita fumi del focolare con l'imbocco della canna fumaria) e la canna fumaria devono, fra le altre prescrizioni di rispetto delle norme:

• ricevere lo scarico di un solo prodotto (non sono ammessi scarichi di più prodotti insieme)
• avere uno sviluppo prevalentemente verticale
  • non presentare nessun tratto in contropendenza
• avere una sezione interna preferibilmente circolare e comunque con un rapporto fra lati inferiore a 1,5
• terminare a tetto con opportuno comignolo: è vietato lo scarico diretto a parete o verso spazi chiusi, anche se a cielo libero

• essere realizzati con materiali con classe di reazione al fuoco A1 ai sensi UNI EN 13501 o analoga norma nazionale.

• essere opportunamente certificati, con opportuna placca camino se metallici

• mantenere la sezione iniziale o variarla solo subito sopra l'uscita del prodotto e non lungo la canna fumaria

IL CANALE DA FUMO

Oltre alle prescrizioni generali validi per canale da fumo e canna fumaria, il canale da fumo :

• non può essere in materiale metallico flessibile
- deve essere coibentato se passa all'interno di locali non riscaldati o all'esterno
• non deve attraversare locali in cui è vietata l'installazione di generatori di calore a combustione o con pericolo di incendio o non ispezionabili.
- deve permettere il recupero della fuliggine e essere ispezionabile
- presentare massimo 3 curve con angolo massimo di 90°
- presentare un solo tratto orizzontale di lunghezza massima di 3 metri, in funzione del tiraggio. Tenere comunque conto che tratti lunghi favoriscono l'accumulo di sporcizia e sono più difficili da pulire.

Note sulla collocazione del prodotto

Il prodotto è progettato per funzionare con qualsiasi condizione climatica. Nel caso di particolari condizioni, come vento forte, potrebbero intervenire sistemi di sicurezza che portano in spegnimento il prodotto.

Contattare il Centro Assistenza Tecnica autorizzato Edilkamin.

LA CANNA FUMARIA:

Oltre alle prescrizioni generali validi per canale da fumo e canna fumaria, la canna fumaria :

• deve servire solo per lo scarico dei fumi
• deve essere correttamente dimensionata per soddisfare l'evacuazione dei fumi (EN 13384-1)
• essere preferibilmente coibentata, in acciaio con sezione interna circolare. Se rettangolare, gli spigoli devono avere raggio non inferiore a 20 mm e con un rapporto fra le dimensioni interne <1,5
• avere normalmente un'altezza minima di 1,5 metri
• mantenere sezione costante
  • essere impermeabile e isolata termicamente per garantire il tiraggio
• prevedere preferibilmente una camera di raccolta per incombusti e eventuali condense.
• Se preesistente deve essere pulita, per evitare rischi di incendio.
• a carattere di indicazione generale, si consiglia di intubare la canna fumarai se di diametro superiore ai 150 mm.

SISTEMA INTUBATO:

Oltre alle prescrizioni generali validi per canale da fumo e canna fumaria, il sistema intubato:

• deve funzionare in pressione negativa;
- deve essere ispezionabile
- deve rispettare le indicazioni locali.

IL COMIGNOLO

• deve essere di tipo antivento
• avere sezione interna equivalente a quella della canna fumaria e sezione di passaggio dei fumi in uscita pari almeno al doppio di quella interna della canna fumaria
• in caso di canne fumarie appaiate (che è bene siano distanti fra loro almeno 2 m) il comignolo che riceve lo scarico del prodotto a combustibile solido o quello del piano più alto deve sovrastare di almeno 50 cm l'altro
• deve andare oltre la zona di reflusso (in Italia riferimento norma UNI 10683 punto 6.5.8.)
• deve permettere una manutenzione del camino

PRESA ARIA ESTERNA

Predisporre a livello pavimento una presa di aria di superficie utile (al netto di retine o altre protezioni) di superficie utile almeno 80 cm2 (diametro 10 cm).

Consigliamo, per evitare correntri di aria, di predisporre la presa di aria dietroil prodotto o dietro un radiatore.

La caldaia non è predisposta per collegamento diretto della presa d'aria

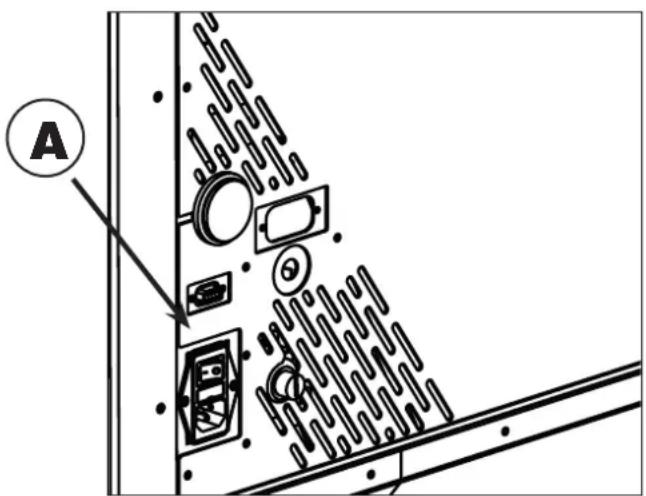

VERIFICA ALLACCIAMENTO ELETTRICO (posizionare la presa di corrente in un punto facilmente accessibile)

Il prodotto è fornito di un cavo di alimentazione elettrica da collegarsi ad una presa di 230V 50 Hz, preferibilmente con interruttore magnetotermico.

Variazioni di tensione superiori al 10% possono compromettere il funzionamento del prodotto.

L'impianto elettrico deve essere a norma; verificare in particolare l'efficienza del circuito di terra.

La non efficienza del circuito di terra provoca mal funzionamento di cui Edilkamin non si potrà far carico. La linea di alimentazione deve essere di sezione adeguata alla potenza dell'apparecchiatura.

Il cavo di alimentazione elettrica non deve entrare in contatto coi tubi di scarico o altre parti calde del prodotto.

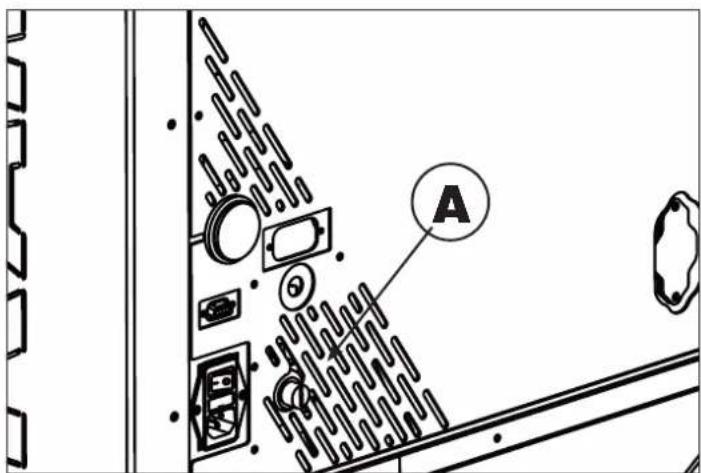

Sulla presa con interruttore sul retro della caldaia, sono inseririti due fusibili: uno funzionale e uno di scorta.

Alimentare il prodotto portando l'interruttore da 0 a 1 (fig. 3- A)

A

Fig.3

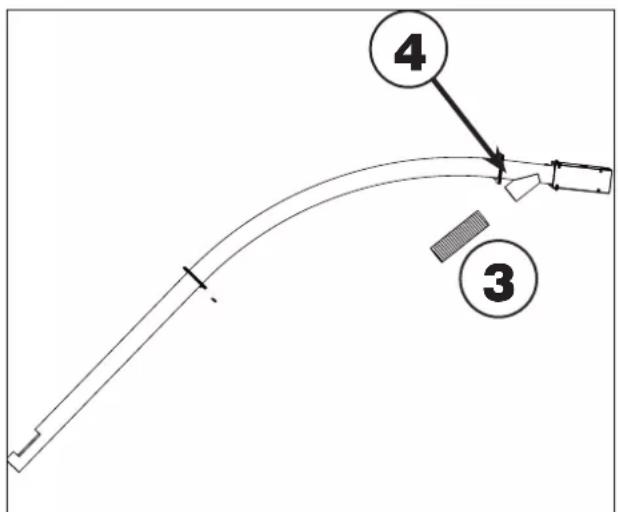

CARICAMENTO DEL PELLET TRAMITE SISTEMA DI ALIMENTAZIONE A COCLEA (optional)

La caldaia è predisposta per il caricamento del pellet mediante sistema di alimentazione a coclea.

prima di procedere spegnere la caldaia e staccare il cavo di alimentazione elettrica.

④ ③

Fig.4

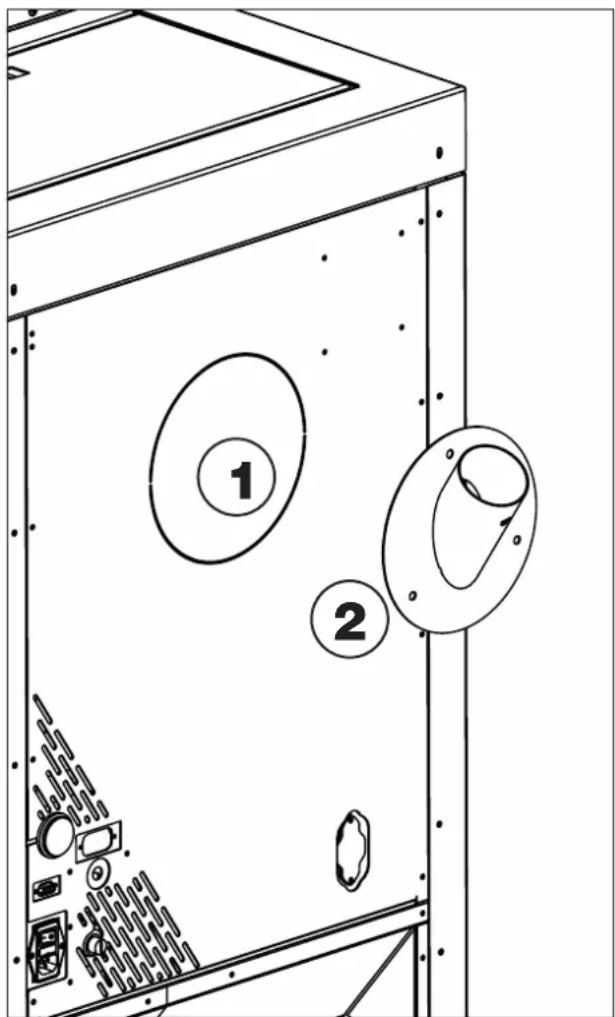

Per l'installazione (premesso di leggere con attenzione il manuale dell'optional) procedere come segue:

• Asportare il coperchio pre-tranciato sullo schienale della caldaia (1) svitare le viti di fissaggio della flangia di chiusura che si trova sotto il coperchio pre-tranciato e sostituirla con flangia attacco tubo flessibile (2)
• Collegare il tubo flessibile (3) da un lato alla flangia (2) sulla caldaia e dall'altro al tubo convogliatore del caricatore (4).

Nota: il tubo flessibile (3) deve essere collocato in modo da convogliare il pellet nel serbatoio senza strozzature; verificare il corretto scorrimento del pellet durante le prime cariche e sigillare con silicone eventuali trafilature di polvere.

Nota:

il componente (2) di figura 5 e i componenti di figura 4 sono optional

L' allacciamento idraulico dipende dal tipo di impianto. Esistono però alcune "regole comuni":

• L'allacciamento idraulico deve essere eseguito da personale qualificato
• L'impianto idraulico deve lavorare con pressione fra 1 e 1,5-2 bar a caldo su circuito a vaso chiuso.
  • N.B.: NON VA BENE installare la caldaia in sostituzione ad esempio di una termocucina installata a vaso aperto senza adeguare il sistema espansivo portandolo a vaso chiuso.
• La presenza di un puffer (accumulo inerziale) è consigliabile ma non obbligatoria. La sua presenza ha il vantaggio di svincolare la caldaia dalle richieste “repentine” dell'impianto e di permettere l'integrazione con altre fonti di calore. Riduce i consumi e aumenta la efficienza del sistema.
• La temperatura di ritorno dell'acqua alla caldaia deve essere superiore ad almeno 50-55° C per evitare fenomeni di condensa.
• Per il riscaldamento di eventuali pannelli radianti a bassa temperatura serve un puffer (accumulo inerziale) installato come da indicazioni da parte del fabbricante dei pannelli radianti stessi.
• Il materiale impiegato nel circuito deve essere adatto ad sopportare eventuali sovratemperature.
• Verificare che l'impianto idraulico sia correttamente eseguito e sia dotato di vaso di espansione sufficiente a garantirne la sicurezza.

La presenza del vaso incorporato nella caldaia NON garantisce adeguata protezione dalle dilatazioni termiche subite dall'acqua dell'intero impianto.

Pertanto l'installatore dovrà valutare la eventuale necessità di un vaso di espansione addizionale, in funzione del tipo di impianto asservito.

• L'installatore deve valutare secondo il tipo di acqua e di impianto se prevede prodotti condizionati. In Italia fare riferimento alla norma UNI 8065-1989 (trattamento dell'acqua negli impianti termici ad uso civile).

• Il collegamento diretto ai radiatori, per il piccolo diametro dei tubi degli stessi impedisce il regolare funzionamento.

• Lo scarico della valvola di sicurezza deve essere raggiungibile e visibile. L'acqua di scarico deve essere convogliata in un tubo verticale attraverso un imbuto con prese d'aria antiriflusso, opportunamente distanziato dal punto di scarico.
  Il tubo di convogliamento deve avere le seguenti caratteristiche:

• Non deve avere origine a piu' di 50 cm dallo scarico della valvola e deve essere posizionato nello stesso locale dove è posizionato il prodotto.
• Deve avere uno sviluppo verticale non minore di 30 cm.
  Dopo di che la tubazione può proseguire orizzontalmente con una pendenza che favorisca il deflusso dell'acqua
• Il diametro del tubo deve essere almeno di una misura più grande della misura nominale dello scarico della valvola.
• La parte terminale del tubo deve scaricare nella rete fognaria.

E' VIETATO INTERCETTARE LO SCARICO.

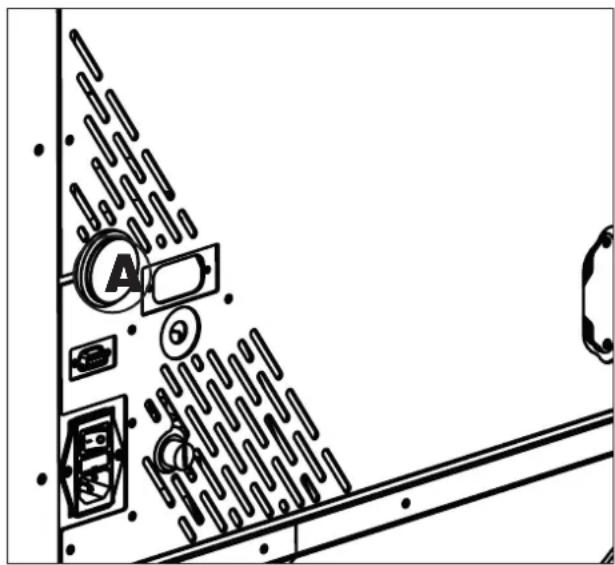

MANOMETRO (A)

posto sulla caldaia (vedere figura sotto) permette di leggere la pressione dell'acqua nella caldaia.

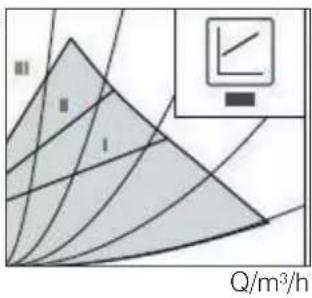

MODI DI REGOLAZIONE E FUNZIONI Pressione differenziale variabile Δp-v (I, II, III).

Consigliata in caso di sistemi di riscaldamento a doppia mandata con radiatori, per la riduzione dei rumori di flusso sulle valvole termostatiche.

H/m

Q/m³/h

La pompa dimezza la prevalenza in caso di riduzione della portata nella rete di condutture.

Si risparmia energia elettrica grazie all'adattamento della prevalenza in base alla portata necessaria e a velocità di flusso ridotte. Tre curve caratteristiche predefinite (I, II, III) tra cui scegliere.

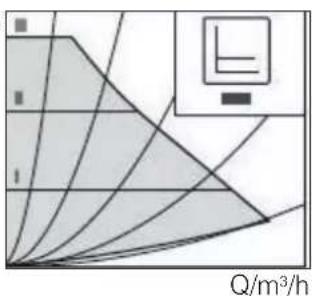

Pressione differenziale costante Δp-c (I, II, III)

Raccomandazione in caso di panelli radianti o tubazioni di grandi dimensioni e per tutte le applicazioni che non presentano curve caratteristiche dell'impianto variabili, (come ad es. pompe cariche bollitori) e impianti di riscaldamento a singola mandata con radiatori.

H/m

Q/m³/h

La regolazione mantiene la prevalenza impostata indipendentemente dalla portata convogliata.

Tre curve caratteristiche predefinite (I, II, III) tra cui scegliere.

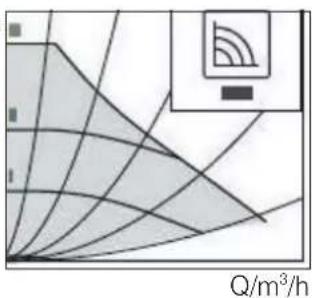

Numero di giri costante (I, II, III)

Consigliata per gli impianti con resistenza stabile che richiedono una portata costante.

H/m

Q/m³/h

La pompa funziona in tre stadi corrispondenti a numeri di giri fissi preimpostati (I, II, III).

AVVISO

Impostazione di fabbrica:

Numero di giri costante, curva caratteristica III

SFIATO

Attivare la funzione di sfiato della pompa premendo per 3 secondi il tasto di comando, quindi lasciare.

• La funzione di sfiato della pompa si avvia e dura 10 minuti.
• Le due serie di LED superiori e inferiori lampeggiano alternativamente a distanza di 1 secondo.

- Per interrompere, premere il tasto di comando per 3 secondi.

3 sec 10 min

AVVISO

Dopo lo sfiato l'indicatore LED mostra i valori impostati della pompa.

IMPOSTARE IL MODO DI REGOLAZIONE

Selezionare il modo di regolazione

La selezione LED del modo di regolazione e delle curve caratteristiche corrispondenti si svolge in senso orario.

Premere il tasto di comando brevemente (circa 1 secondo).

- I LED mostrano di volta in volta modo di regolazione e curve caratteristiche impostati.

Di seguito vengono illustrate le possibili impostazioni (ad esempio: numero di giri costante/curva caratteristica III):

Premere il TASTO Indicatore LED Modo di regolazione			Curva caratteristica
1. Numero di giri costante			II
2. Numero di giri costante I
3.		Pressione differenziale variabile Δp-v	III
4.		Pressione differenziale variabile Δp-v	II
5.		Pressione differenziale variabile Δp-v	I
6.		Pressione differenziale costante Δp-c	III
7.		Pressione differenziale costante Δp-c	II
8.		Pressione differenziale costante Δp-c	I
9. Numero di giri costante			III

Premendo 9 volte il tasto si ripristina l'impotazione di base (numero di giri costante / curva caratteristica III).

Bloccare/ sbloccare il tasto

Attivare il blocco tastiera premendo il tasto di comando per 8 secondi, fino a quando i LED

dell'impostazione selezionata lameggiano brevemente e poi rilasciare.

• I LED lampeggiano continuamente a distanza di 1 secondo.
- Se il blocco tastiera è attivo, le impostazioni della pompa non possono essere più modificate
- La disattivazione del blocco tastiera avviene in modo analogo all'attivazione.

In caso di interruzione della tensione di alimentazione, tutte le impostazionie le visualizzazioni restano memorizzate.

Attivazione impostazione di fabbrica

L'impostazione di fabbrica viene attivata premendo e mantenendo premuto il tasto di comando e disattivando la pompa.

Premere continuamente il tasto di comando per almeno 4 secondi.

• Tutti i LED lampeggiano per 1 secondo.
• I LED dell'ultima impostazione lampeggiano per 1 secondo.

Riavviando la pompa, questa funzionerà con l'impostazione di fabbrica (stato di consegna).

SEGNALAZIONI DI BLOCCO

• II LED di anomalia segnala un guasto.
- La pompa si ferma (a seconda del guasto), e effettua dei tentativi ciclici di riavvio.

LED GUASTO CAUSA	RIMEDIO
Si illumina con luce rossa	Blocco Rotore bloccato		Attivare il riavvio manuale o contattare il Servizio Assistenza Clienti
	Contatto/ avvolgimento Avvolgimento difettoso
Lampeggia con luce rossa	Sotto/ sovratensione	Tensione di alimentazione lato alimentazione troppo bassa/alta	Controllare la tensione di rete e le condizioni d'impiego, richiedere il Servizio Assistenza Clienti
	Temperatura eccessiva del modulo	Interno del modulo troppo caldo
	Cortocircuito	Corrente del motore troppo alta
Lampeggia con luce rossa/ verde	Funzionamento turbina	Il sistema idraulico delle pompe viene alimentato, ma la pompa non ha tensione di rete	Verificare la tensione di rete, la portata / pressione dell'acqua nonché le condizioni ambientali
	Funzionamento a secco	Aria nella pompa
	Sovraccarico	Il motore gira con difficoltà. La pompa sta funzionando non conformemente alle specifiche (ad es. temperatura del modulo elevata). Il numero di giri è più basso rispetto al funzionamento normale

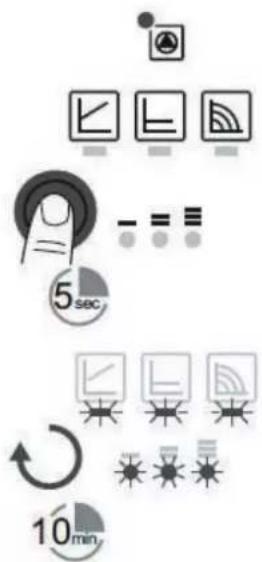

RIAVVIO MANUALE

Quando viene rilevato un blocco, la pompa cerca di riavviarsi automaticamente.

Se la pompa non si riavvia automaticamente:

Attivare il riavvio manuale premendo il tasto di comando per 5 secondi, quindi lasciare.

• La funzione di riavvio si avvia e dura max. 10 minuti.
  • I LED lampeggiano uno dopo l'altro in senso orario.

Per interrompere, premere il tasto di comando per 5 secondi.

AVVISO

Dopo il riavvio, l'indicatore LED mostra i valori precedentemente impostati della pompa.

AL: Alimentazione rete idrica

B: Boiler

C: Carico/Reintegro

CE: Centralina elettronica

EV2: Elettrovalvola a 2 vie

EV3: Elettrovalvola a 3 vie

NA: Normalmente Aperta

NC: Normalmente Chiusa

GR: Riduttore di pressione

MI: Mandata Impianto

P: Pompa (circolatore)

RA: Radiatori

RI: Ritorno Impianto

S: Scarico

SB: Scaldabagno

ST: Sonda Temperatura

TC: Caldaia

V: Valvola a sfera

VA: Valvola automatica scarico aria

Vec: Vaso espansione chiuso

VSP: Valvola di sicurezza

VST: Valvola di scarico termico


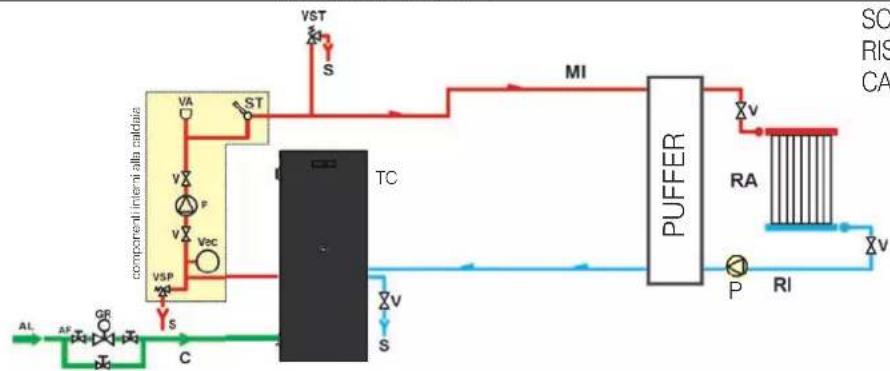

SCHEMA IMPIANTO DI RISCALDAMENTO CON CALDAIA CON PUFFER


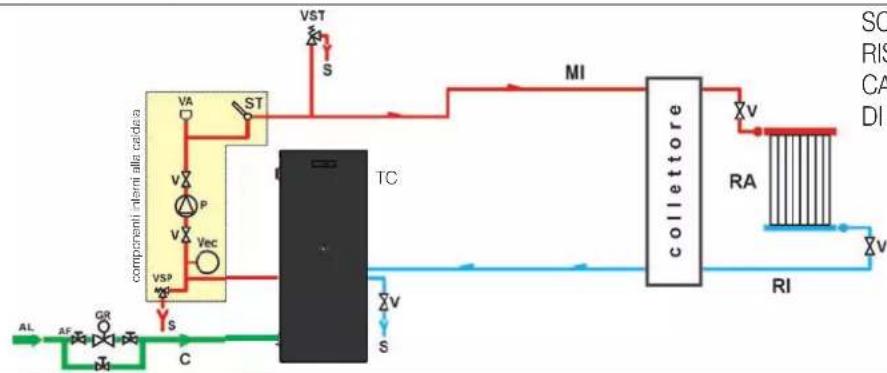

SCHEMA IMPIANTO DI RISCALDAMENTO CON CALDAIA QUALE UNICA FONTE DI CALORE


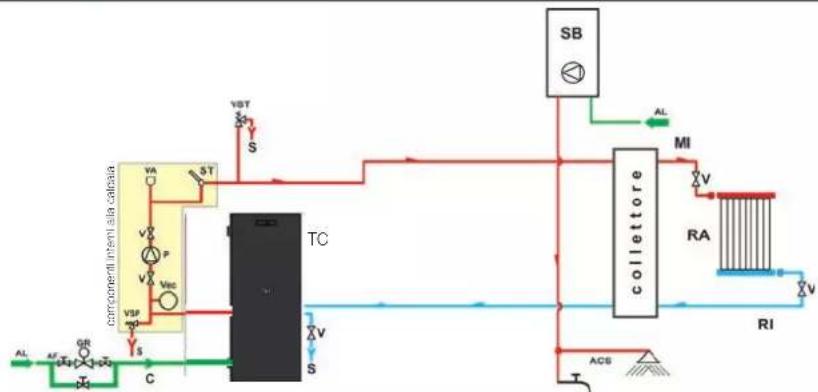

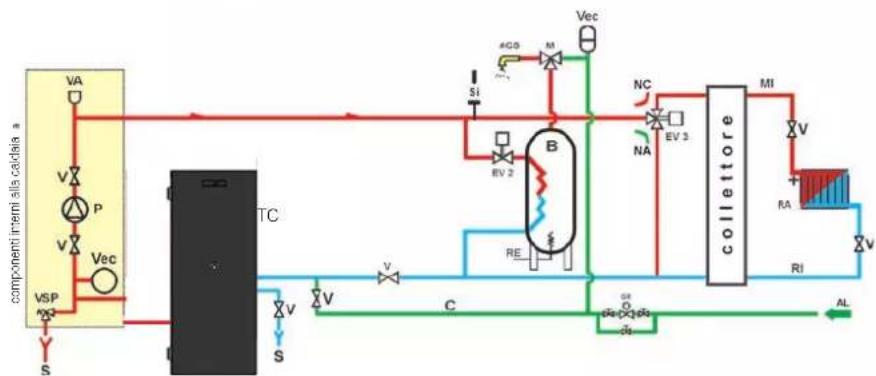

SCHEMA IMPIANTO DI RISCALDAMENTO CON CALDAIA ABBINATA A SCALDABAGNO

SCHEMA IMPIANTO DI RISCALDAMENTO CON CALDAIA QUALE UNICA FONTE DI CALORE CON PRODUZIONE DI ACQUA CALDA SANITARIA TRAMITE BOLLITORE
N.B.: I presenti schemi sono indicativi, la corretta esecuzione è a cura dell'idraulico.

Fasi per la prima accensione

• Assicurarsi di aver letto e compreso il contenuto di questo manuale
- Rimuovere dal prodotto tutti i componenti infiammabili (manuali, etichette, ecc).

Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.

SFIATO

E' possibile che nei primi giorni di funzionamento sia necessario agire sullo sfiato del circolatore per far uscire tutta l'aria eventualmente esistente nell'impianto.

Durante il normale funzionamento lo sfiato avviene in automatico. Solo alla prima accensione, il tecnico potrà valutare la necessità di uno sfiato manuale

Caricamento Pellet e note sul combustibile

Usare pellet di legno di classe A1 ai sensi norma UNI EN ISO 17225-2 o analoghe norme locali che prevede ad esempio le seguenti caratteristiche.

diametro 6 mm; lunghezza 3-4 cm umidità <10 %

Per il rispetto dell'ambiente e della sicurezza, NON bruciare, fra gli altri: plastica, legno verniciato, carbone, cascami di corteccia.

Non usare il prodotto come inceneritore

Attenzione

L'uso di combustibile diverso può provocare danni al prodotto

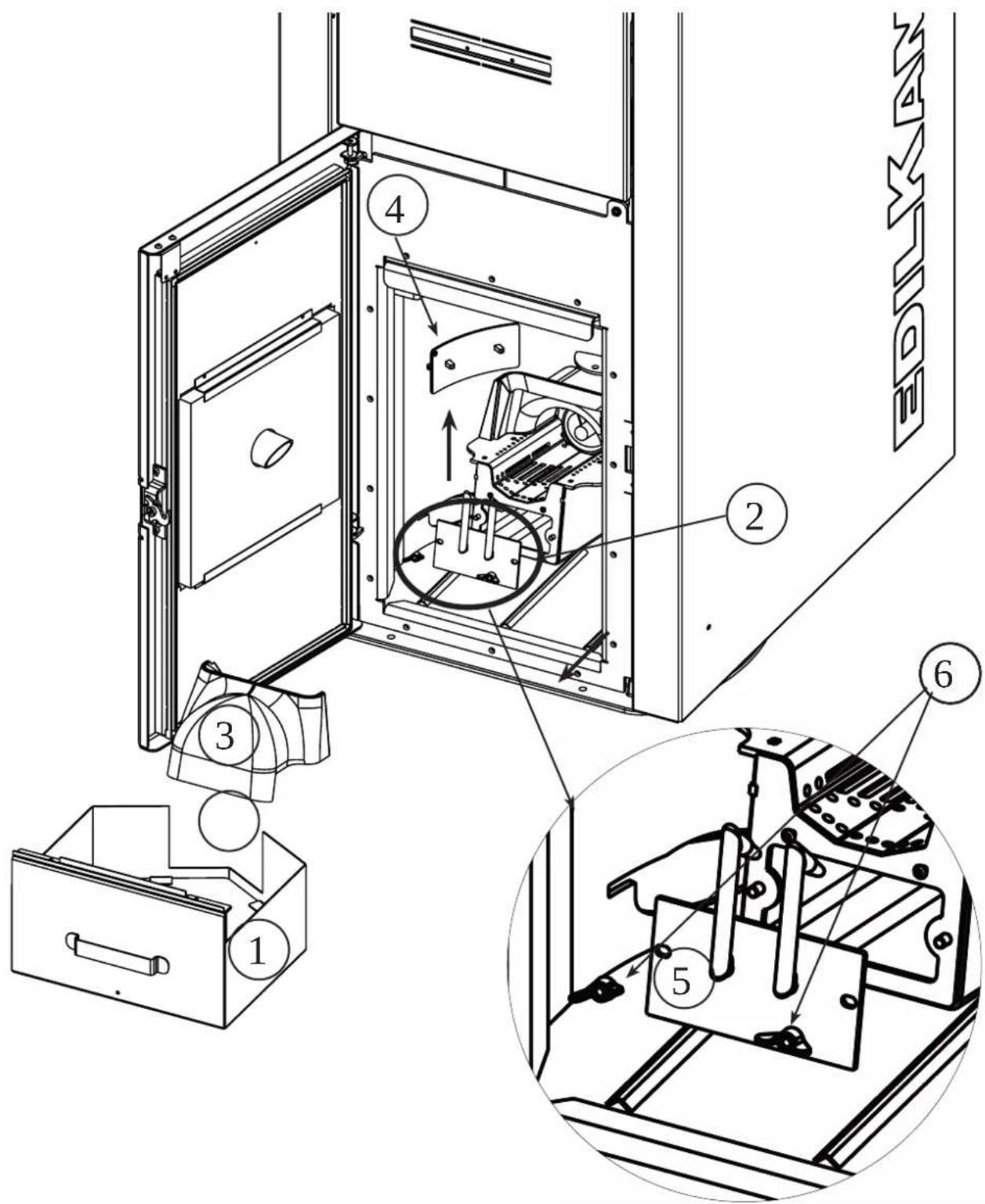

Apertura porta del focolare : la prima volta e per la pulizia

Per aprire la porta (a caldaia fredda) usare la manofredda (A) in dotazione

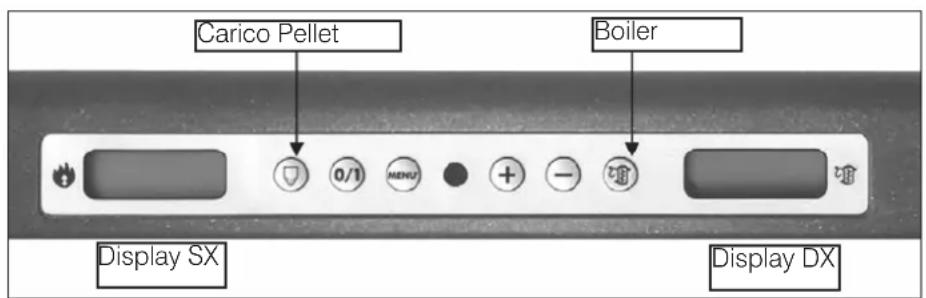

Per caricare il pellet (se non si usa il serbatoio aggiuntivo descritto prima) aprire il coperchio (B) e inserire il pellet

MODALITA' DI FUNZIONAMENTO

Modalità	Grandezze impostabili
AUTOMATICA temperatura	dell'ac-qua desiderata in mandata
CLIMA COMFORT temperatura	ura ambiente desiderata
PROGRAMMAZIONE ORARIA	orari di accensione e spegnimento ,nei vari giorni della settimana

Il tecnico può attivare una “estensione” della modalità Automatica (Econom) che fa spegnere la caldaia al raggiungimento della temperatura dell'acqua di mandata impostata. La scelta deve essere fatta dal tecnico in funzione del tipo di impianto.

CONNESSIONI OPTIONAL

Il tecnico, a richiesta, può fornire:

termostato esterno, combinatore telefonico da connettere sulla porta seriale esterna sul retro del prodotto.

INTERFACCIA

E' possibile gestire la caldaia in maniera uguale :

• da display a bordo caldaia;
- da radiocomando

Pannello di comando con display (figura sotto)

Sei tasti

• per accendere e spegnere (tenere premuto per 2"), e per uscire dal menù durante le programmazioni
  • per accedere al menù durante le programmazioni
  • per incrementare le diverse regolazioni
  • per decrementare le diverse regolazioni
• tasto carico pellet/riserva: premuto una volta "informa" la memoria della termocaldaia che è stato caricato un sacchetto da 15 kg di pellet, ciò permette di tenere il conto per la riserva
• tasto regolazione boiler: non usato come boiler in questo modello che non prevede sonda optional per il boiler

Visualizzazioni a display

Sul lato sinistro appaiono le varie modalità di funzionamento (potenza, temperatura, ecc)

Sul lato sinistro del display è visualizzato il tempo

rimanente alla prossima pulizia automatica.

Riempimento coclea.

Il prodotto è fornito con il serbatoio vuoto e il collegamento al focolare vuoto di pellet. Il tecnico, durante la prima accensione, la riempie premendo contemporaneamente i tasti +/- (dal radiocomando/dal pannello) per qualche secondo, dopo di che, lasciati i tasti, a display compare la scritta “Ricarica”.

E' normale che nel serbatoio resti una quantità residua di pellet che la coclea non riesce ad aspirare.

Carico Pellet Boiler Display SX Display DX

Fig.10

RADIOCOMANDO

Caratteristiche:

Modulo per ricetrasmissione RF frequenza 2,4 GHz - Alimentazione con 3 batterie AAA 1,5 V di almeno 1200 mAh.

Tasto Azione
+ per incrementare
- per decrementare
A per selezionare il funzionamento
M per accedere al menù controllo e programmazione
	per accendere/spegnere e per passare da radiocomando attivo a radiocomando in fase di risparmio energetico

Sincronizzazione con ricerca automatica all'attivazione:

quando si inseriscono le batterie nel radiocomando viene lanciata automaticamente una fase di ricerca canale radio

Al fine che ciò avvenga regolarmente, bisognerà aver cura di collegare elettricamente il prodotto prima di inserire le pile nel radiocomando e trovarsi nell'immediata vicinanza dell'antenna in modo da conquistare con certezza la copertura radio.

ALIMENTAZIONE DEL RADIOCOMANDO

Aprire il fondo e inserire le batterie rispettando le polarità

RISPARMIO ENERGETICO

Se il radiocomando non viene utilizzato per 20", il display si oscura, perché viene attivata la funzione di risparmio energetico. Il display diventa nero senza scritte. E' una indicazione solo del radiocomando, non della situazione della caldaia.

Il display si riattiva premendo il tasto

NON PREMERE PIU' VOLTE IL TASTO, altrimenti, in modalità manuale, si può inavvertitamente accendere/spegnere il prodotto

• icona lampeggiante: radiocomando in ricerca di rete
• icona fissa: radiocomando con collegamento attivo

tastiera bloccata (premere "A" e "M" in contemporanea per qualche secondo per bloccare o sbloccare la tastiera)

batteria scarica (n°3 pile alkaline mini stilo AAA 1,5V)

programmazione attivata

display alfanumerico composta da 16 cifre disposte in due righe da 8 cifre ciascuna

• icona lampeggiante: caldaia in fase di accensione
• icona fissa: caldaia in fase di lavoro

funzione di regolazione manuale (appare sul display il valore della potenza di lavoro)

funzione automatica

(appare sul display il valore della temperatura)

E' possibile lanciare manualmente una ricerca automatica di un prodotto: avendo già inserito le pile nel radiocomando:

• Portarsi in vicinanza dell'antenna del prodotto ed assicurarsi che questo sia collegato alla rete elettrica.
• Con display spento (standby) premere e mantenere premuto il tasto 0/l per 10".
• Trascorsi i 10"compare a display il messaggio "RICERCA RETE", rilasciare quindi il tasto 0/I, significa che la fase di ricerca automatica si è attivata.

COMANDI UTENTE

(DA DISPLAY /RADIOCOMANDO)

• Accensione/Spegnimento
- Scelta Modalità di funzionamento e regolazioni
- Regolazione orologio
- Impostazione programmazione oraria
- Gestione funzione riserva pellet

Di seguito la descrizione delle operazioni da effettuare.

Accensione/Spegnimento

La pressione del tasto 0/1 da pannello o 🍒a radiocomando permette di accendere o spegnere manualmente il prodotto.

In accensione viene visualizzata la scritta Avvio e un conto alla rovescia in secondi (1020). La fase di accensione non è tuttavia a tempo predeterminato: la sua durata è automaticamente abbreviata se la scheda elettronica rileva il superamento di alcuni test. Dopo circa 5 minuti compare la fiamma.

In casi particolari di prodotto sotto i 3°C è possibile accendere il prodotto utilizzando tavolette di accenditore effettuare l'operazione solo dopo aver sentito il tecnico. Introdurre nel crogiolo un cubetto di accenditore ben acceso, chiudere la porta e premere 0/1 dal pannello sinottico o 🚗 dal radiocomando

In spegnimento viene visualizzata "OFF" (per 10 minuti).

La fase di spegnimento prevede:

• Interruzione caduta pellet
• Circolatore acqua attivo.

Non staccare mai la spina durante lo spegnimento.

N.B.: salvo diverse regolazioni del tecnico, il circolatore gira finchè il prodotto non si è raffreddato.

Scelta Modalità di funzionamento e regolazioni

Automatica

La caldaia lavora con l'obbiettivo di raggiungere la temperatura dell'acqua desiderata in mandata (letta dalla sonda interna alla caldaia) impostata a pannello sinottico/radiocomando (es. SET 60°C).

In questa modalità la caldaia partirà alla massima potenza per modulare all'avvicinarsi del SET impostato e lavorare alla P1, senza spegnersi, una volta raggiunto l'obbiettivo.

In questa modalità la caldaia si accenderà e spegnerà solo per la pressione del tasto 0/1 o con

programmazioni orarie impostate a pannello/radiocomando.

Il tecnico può attivare una funzione (Economy) per far spegnere e riaccendere la caldaia con un obbiettivo di temperatura dell'acqua letta

In questa modalità di funzionamento, il display visualizza la temperatura dell'acqua impostata (Esempio Set 70°C), la temperatura di mandata (Esempio Tm 65°C), i Kg e l'autonomia residua

(Esempio 50KG 10H) e l'ora corrente (Esempio 15:33).

Premendo il tasto +/- è possibile incrementare o diminuire la temperatura dell'acqua desiderata.

Premere il tasto "A" del radiocomando per passare alla modalità "Clima_Comfort".

Clima\_Comfort

La caldaia lavora con l'obbiettivo di raggiungere la temperatura ambiente desiderata letta dal radiocomando e impostata a pannello /radiocomando (es. SET 20°C).

In modalità “Clima_Comfort”, la temperatura desiderata è impostabile premendo i tasti +/-

La temperatura viene trasmessa da radiocomando in dotazione che deve trovarsi nel raggio di azione del campo radio

Nel caso venga a mancare il collegamento con il radiocomando, il prodotto proseguirà la fase di lavoro in potenza P1.

Spiegazione dei Menù

Per accedere ai vari menù (orologio, programmatore di accensioni e spegnimenti settimanali, riserva pellet, variazione alimentazione) premere a ungo il tasto Menù da display o M da radiocomando.

Con il +/- si arriva al menù desiderato.

SI conferma con Menù da display o M da radiocomando.

I menù sono:

orologio,

programmatore di accensioni e spegnimenti settimanali,

riserva pellet,

variazione alimentazione pellet

menù test I/O (solo per il tecnico, con password)

menù settaggi (solo per il tecnico, con password)

Regolazione orologio

Premere per 2" il tasto MENU' da pannello o "M" da radiocomando.

Usare i tasti +/- per arrivare al MENU' "Orologio".

Premendo successivamente il tasto MENU', appaiono in sequenza e possono essere regolati i seguenti dati:

Giorno, Mese, Anno, Ora, Minuti, Giorno della settimana.

La scritta “Salvo dati??” da confermare con MENU' permette di verificare l'esattezza delle operazioni compiute prima di confermarle (viene allora visualizzato sul display “Salvato”).

Programmatore di accensioni e spegnimenti orari durante la settimana

Premere per 2" il tasto MENU' da pannello o "M" da radiocomando.

Usare i tasti +/- per arrivare al MENU" "Program. ON/OFF".

La programmazione permette di impostare un numero di accensioni e spegnimenti al giorno (fino a un massimo di tre) in ognuno dei giorni della settimana.

Confermando a display col tasto "MENU" "M" da radiocomando appare una delle seguenti possibilità:

- No Prog. (nessun programma impostato)

- Program./giornal.(unico programma per tutti i giorni

- Program./settima.(impostazione per ogni singolo giorno).

Si passa dall'una all'altra coi tasti +/-

Confermando col tasto MENU' da pannello o "M" da radiocomando si accede alla scelta del numero di programmi (accensioni/spegnimenti) eseguibili in un giorno.

Utilizzando "Program./giornal." il programma/i impostato/i sarà lo stesso per tutti i giorni della settimana.

Premendo successivamente + si possono visualizzare: - No Prog.

- Progr N° 1 (una accensione e uno spegnimento al giorno), Progr N° 2 (idem), Progr N° 3 (idem)

Usare il tasto - per visualizzare in ordine inverso.

Se si seleziona 1º programma viene visualizzata l'ora della accensione.

A display compare: 1 Acceso ore 10,30; con il tasto +/- si varia l'ora e si conferma con MENU'.da pannello o "M" da radiocomando

A display compare: 1 Acceso minuti 10,30; con il tasto +/- si variano i minuti e si conferma con MENU' da pannello o "M" da radiocomando

In maniera analoga si regola l'ora degli spegnimenti.

La conferma del programma viene data con la pressione del tasto MENU' quando si legge "Salvato" sul display.

Confermando “Program./settima.” si dovrà scegliere il giorno nel quale eseguire la programmazione:

1 Lu; 2 Ma; 3 Me; 4 Gi; 5 Ve; 6 Sa; 7 Do

Una volta selezionato il giorno, scorrendoli coi tasti +/- e confermando col tasto MENU', si proseguirà con la programmazione con

la stessa modalità con la quale si esegue un "Program./giornal.", scegliendo per ogni giorno della settimana se attivare una programmazione

stabilendone numero di interventi ed a quali orari.

In caso di errore in qualunque momento della programmazione si può uscire dal programma senza salvare premendo tasto 0/1 compare "Salvato"

Segnalazione riserva pellet

I prodotti sono dotate di funzione elettronica rilevamento di quantità pellet nel serbatoio.

Prima di iniziare ad utilizzare il sistema di rilevamento pellet è necessario caricare e consumare completamente un primo sacco di pellet.

Caricare quindi 15 kg di pellet.

Premere una volta il tasto riserva; verrà inserito in memoria che sono stati caricati 15 kg.

Da questo momento sul display è visualizzata la rimanenza di pellet con indicazione decrescente in kg (15...14...13).

Ad ogni ricarica va inserito in memoria il quantitativo di pellet caricato.

Per l'inserimento in memoria se la ricarica sarà di 15 kg premere il tasto "carico pellet";

Per quantità diverse o in caso di errori si può indicare il quantitativo attraverso il menù riserva pellet come segue:

Premere per 2" il tasto MENU' da pannello o "M" da radiocomando.

Usare i tasti +/- per arrivare al MENU' "Riserva pellet". Confermando con il tasto MENU' a pannello o "M" da radiocomando compare il quantitativo di pellet presente + quello che si carica (di default 15, variabile coi tasti +/-).

Variazione alimentazione pellet (SOLO A SEGUITO CONSIGLIO DEL TECNICO)

Premendo per due secondi il tasto MENU' a pannello o "M" dal radiocomando e scorrendo le indicazioni del display con i tasti "+/-", si incontra la descrizione "ADJ-PELLET".

Confermando questa funzione con il tasto menù si accede ad una regolazione dell'alimentazione del pellet da eseguirsi solo sotto consiglio del tecnico.

SINTESI DELLE SCRITTE A DISPLAY UTILI A CAPIRE IL FUNZIONAMENTO

TM TEMPERATURA DI MANDATA

Px TM POTENZA DI LAVORO ATTUALE(x) E TEMPERATURA DI MANDATA ATTUALE

Set IMPOSTAZIONE TEMPERATURAACQUA DESIDERATA IN MANDATA

Economy Off CALDAIA SETTATA INFUNZIONAMENTO ECONOMY SPENTA

Economy On CALDAIA SETTATA INFUNZIONAMENTO ECONOMY ACCESA

CARATTERISTICHE DI OTTAWA UP E ATLANTA UP SULLA MANUTENZIONE E PULIZIA

Ottawa UP e Atlanta UP sono dotate dell'efficace sistema di combustione 3 c System (Combustore Ceramico Catalitico) che, unito al controllo della combustione Sistema Leonardo (R) e al sistema di pulizia automatica di seguito descritto garantiscono una autonomia del prodotto di diversi giorni senza alcuna pulizia

La frequenza della pulizia dipende anche dal tipo di pellet e dalla installazione.

Pulizia automatica bruciatore e scambiatori

Le caldaie sono dotate di

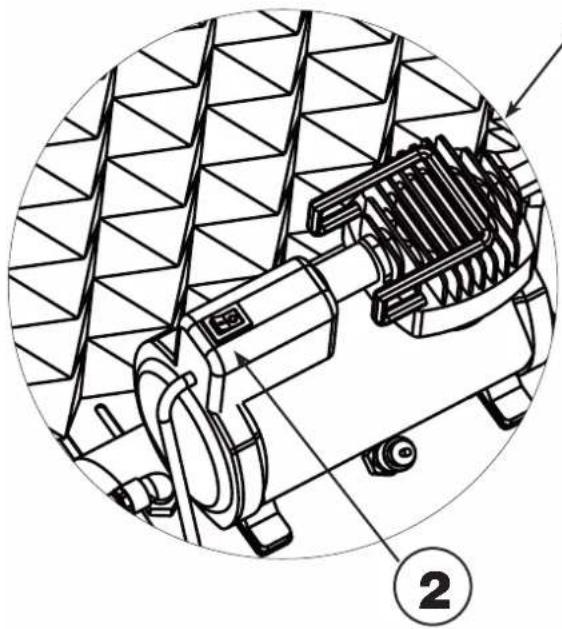

• un sistema automatico a aria compressa per la pulizia del bruciatore;
• un sistema meccanico per la pulizia dello scambiatore

Nella porta del focolare della caldaia è presente un interruttore di sicurezza. In caso di apertura della porta, la pulizia viene fermata per evitare che braci ancora calde possano essere soffiate fuori dal focolare

SPEGNIMENTO PER PULIZIA OGNI 8 ORE

Ad ogni spegnimento la caldaia esegue una pulizia Lo spegnimento può essere richiesto dalle impostazioni scelte (programmazione oraria, temperature) o da qualsiasi altra causa.

Se la caldaia non viene spenta, entro un tempo predefinito (di default 8 ore) la caldaia avvia uno spegnimento automatico per garantire il corretto funzionamento del prodotto

Il display di sinistra e il display del radiocomando visualizzano il tempo mancante allo spegnimento successivo per pulizia.

Se il tempo è inferiore a 30 minuti, i minuti lampeggiano.

Premendo i tasti + e- del radiocomando (con tempo mancante al successivo spegnimento per pulizia.) il contatore torna a 60 minuti e il display mostra “pul 60” per un tempo due secondi dalla richiesta ricevuta.

Prima di effettuare qualsiasi manutenzione, scollegare il prodotto dalla rete di alimentazione elettrica.

Una regolare manutenzione è alla base del buon funzionamento del prodotto

LA MANCATA MANUTENZIONE NON permette al prodotto di funzionare regolarmente.

Eventuali problemi dovuti alla mancata manutenzione causeranno la decadenza della garanzia.

N.B.:

• E' vietata ogni modifica non autorizzata
• Utilizzare pezzi di ricambio originali
• L'impiego di componenti non originali implica la decadenza della garanzia

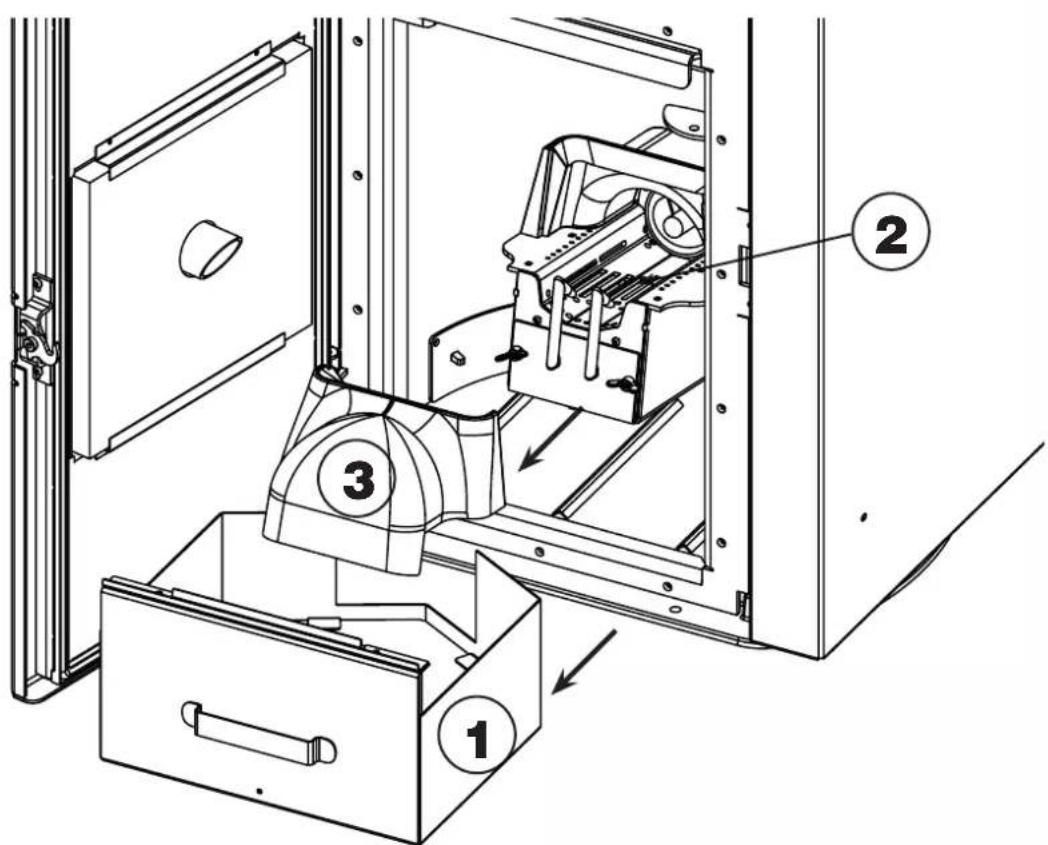

VERIFICA SETTIMANALE

Aprire la porta con la mano fredda in dotazione e verificare : livello del cassetto cenere (1) e in caso svuotarlo; pulizia del bruciatore (2) Attenzione a movimentare sempre con cura i refrattari (3) per non romperli.

Non aspirare mai la cenere calda, compromette l'aspiratore impiegato e mette a rischio di incendio i locali domestici.

Oltre alle verifiche e alle operazioni settimanali (verifica cassetto -1-, bruciatore -2-, coppo refrattario -3), suggeriamo, una volta al mese di: pulire l'e due spezioni del giro fumi (4), presenti a destra e sinistra nella camera di combustione; pulire l'ispezione (piastrina) frontale del bruciatore (5), svitando le viti ad alette (6).

Sfilare senza cercare di togliere la piastrina frontale (5).

La piastrina è infatti collegata ai tubi di passaggio dell'aria per la pulizia.

MANUTENZIONE STAGIONALE (a cura del centro assistenza tecnica)

Consiste nella pulizia generale interna ed esterna.

In caso di un uso molto frequente del prodotto, si consiglia la pulizia del canale e del condotto passaggio fumi ogni 3 mesi.

Pulire comunque il sistema camino almeno una volta all'anno (verificare se nella propria nazione esiste una normativa al riguardo).

Nel caso di omissioni di regolari controlli e della pulizia, si aumenta la probabilità di un incendio del comignolo.

PERIODO DI FERMO ESTIVO

Nel periodo di non utilizzo, lasciare chiusi tutte le porte, sportelli e coperchi della caldaia.

Consigliamo di svuotare il pellet ne serbatoio.

RICAMBI

per eventuali componenti di ricambio, contattare il rivenditore o il tecnico.

L'uso di componenti non originali provoca rischi al prodotto e esonare Edilkamin da ogni responsabilità su eventuali danni da ciò derivanti.

SMALTIMENTO

Alla fine della vita utile, smaltire il prodotto secondo le norme vigenti.

Smaltire opportunamente anche le batterie esauste del radiocomando.

Ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)".

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

In caso di problemi, il prodotto esegue in automatico l'operazione di spegnimento.

Il display mostra la motivazione(vedere sotto).

Non staccare l'alimentazione elettrica.

Per riavviare il prodotto, lasciare avvenire la procedura di spegnimento e quindi premere il tasto 0/1 del pannello.

Prima di riaccendere il prodotto,verificare la causa del blocco e RIPULIRE il focolare

SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:

SEGNALAZIONE INCONVENIENTE AZIONI
PTC H20 ROTTA	interviene se la sonda di lettura acqua è rotta o scollegata	• Contattare il tecnico
Verifica estratt	interviene se la scheda non rileva i corretti giri del ventilatore fumi	• Contattare il tecnico
Stop Fiamma	interviene se la termocoppia rileva una temperatura fumi inferiore a un valore impostato interpretando ciò come assenza di fiamma	• Verificare la mancanza pellet nel serbatoio• Contattare il tecnico
Blocco AF/NO avvio	interviene se nel tempo previsto la fase di accensione non dà esito positivo	Distinguere i due casi seguenti:NON è comparsa fiamma :• Verificare il posizionamento e pulizia del crogiolo• Verificare presenza di pellet nel serbatoio e nel crogiolo• Provare ad accendere con un po’ di diavolina (sentire il tecnico prima)E’ comparsa fiamma :• Contattare il tecnico
Mancata Energia	Interviene in caso di cali o as-senze di tensione elettrica	• verificare allacciamento elettrico e se il problema persiste, contattare il tecnico
Guasto TC	interviene se la scheda elettronica rileva che la termocoppia di lettura temperatura fumi è rotta o scollegata	Contattare il tecnico
°C Fumi Alta	Spegnimento per superamento temperatura massima fumi.	• Verificare il tipo di pellet (in caso di dubbi chiamare il tecnico)• contattare il tecnico
Allarm Temp H20	Spegnimento per eccessiva temperatura dell'acqua	• verificare che l'impianto sia stato sfiatato• contattare il tecnico
Guasto T Coclea 1	Problemi legati al motoriduttore •	Contattare il tecnico
Fermo G Coclea 1	Problemi legati al motoriduttore	• Contattare il tecnico
Fermo G Coclea 2	Problemi legati al motoriduttore •	Contattare il tecnico
No Link NTC CO2	interviene se la sonda di lettura acqua è rotta o scollegata	• Contattare il tecnico
Check Button	Interviene in caso di problema di collegamento fra la scheda elettronica e il pannello	• Contattare il tecnico
Alr Corr Alta	Interviene in caso di problemi di assorbimento elettrico sul motoriduttore	• Contattare il tecnico
Alr Corr Bassa	Interviene in caso di problemi di assorbimento elettrico sul motoriduttore	• Contattare il tecnico

SEGNALAZIONI CHE NON PROVOCANO SPEGNIMENTO MA SONO SOLO AVVISI

Verifica In aria In fase di accensione rileva una possibile difficoltà di ingresso aria di combustione	Se frequente, pulire prodotto e se persiste, contattare il tecnico,
Check battery Compare se la batteria sulla scheda elettronica è esaurita o ossidata.	Contattare il tecnico
Manutenzione CAT Compare dopo che il prodotto ha bruciato il numero di kg impostati dal tecnico durante la prima accensione	Contattare il tecnico
Manutenzione ?? Compare dopo che il prodotto ha bruciato il numero di kg impostati dal tecnico durante la prima accensione	Pulire il prodotto e premere il tasto “boiler” del pannello o il tasto A del radiocomando per togliere la scritta
Ricerca rete Compare se il radiocomando non comunica con la scheda elettronica	Verificare che il radiocomando non sia troppo distante dal prodotto effettuare la sincronizzazione automatica. se persiste contattare il tecnico

In caso di mancato avvio delle pulizie automatiche:

• verificare che la porta del focolare sia chiusa

SOLO PER PERSONALE QUALIFICATO. A CORRENTE ELETTRICA STACCATA, togliere le viti del pannello di protezione (1) e verificare se l'interruttore (2) è in posizione di ON.

In caso di mancato caricamento del pellet,

soprattutto a seguito di interruzione di corrente elettrica, verificare l'intervento del termostato di sicurezza (A). In caso di temperatura troppo alta, lancia una fase di spegnimento interrompendo l'alimentazione elettrica al motoriduttore. Nel caso che il termostato sia intervenuto, deve essere riarmato intervenendo sul pulsante di riarmo dietro la caldaia dopo aver rimosso il cappuccio di protezione.

Modulo per ricetrasmissione RF frequenza 2,4 GHz - Alimentazione con 3 batterie AAA 1,5 V di almeno 1200 mAh.
