Tipo di prodotto	Stufa a pellet di legno
Marca	Edilkamin
Modello	VYDA Air Tight C
Potenza nominale	10 kW
Potenza ridotta	3 kW
Rendimento	90,4 % (nominale) / 91,8 % (ridotta)
Emissione CO al 13% di O2	0,015 % (nominale) / 0,056 % (ridotta)
Temperatura dei fumi	153 °C (nominale) / 94 °C (ridotta)
Consumo di combustibile	2,3 kg/h (nominale) / 0,7 kg/h (ridotta)
Capacità del serbatoio	17 kg
Autonomia	Da 7 a 24 ore
Volume riscaldabile	260 m³
Diametro del condotto dei fumi	80 mm
Peso (con imballaggio)	180 kg
Alimentazione elettrica	230 V ~ 50 Hz
Potenza assorbita media	30-155 W
Potenza assorbita all'accensione	365 W
Protezione	Fusibile 4 AT, 250 Vac 5x20
Combustibile	Pellet di legno classe A1 (diam. 6 mm, lungh. 3-4 cm)
Funzioni principali	Manuale, automatico, programmatore settimanale, Relax, Night, Stand-by
Interfaccia utente	Radiocomando con schermo, tasto posteriore di emergenza
Distanze di sicurezza	Lati: 15 cm, retro: 10 cm, davanti: 80 cm
Manutenzione quotidiana	Pulizia del crogiolo, svuotamento del cassetto cenere, pulizia del vetro
Manutenzione stagionale	Pulizia generale da tecnico autorizzato (ogni 3 mesi se uso intensivo)
Garanzia	Garanzia convenzionale sotto condizione di primo avviamento da tecnico

Domande frequenti - VYDA Air Tight C EDILKAMIN

Che tipo di pellet utilizzare con la stufa VYDA Air Tight C?

Utilizzare esclusivamente pellet di legno di classe A1 conformi alla norma UNI EN ISO 17225-2, di diametro 6 mm e lunghezza da 3 a 4 cm, con umidità inferiore al 10%.

Come accendere la stufa per la prima volta?

Il primo avviamento deve essere effettuato da un tecnico autorizzato Edilkamin. Questi verificherà l'installazione, effettuerà le regolazioni necessarie e vi spiegherà il funzionamento. Questa operazione è richiesta per attivare la garanzia convenzionale.

Quali sono le distanze di sicurezza da rispettare?

Le distanze minime dai materiali infiammabili sono: 15 cm sui lati, 10 cm sul retro e 80 cm davanti alla stufa. Nessun materiale combustibile deve trovarsi in queste zone.

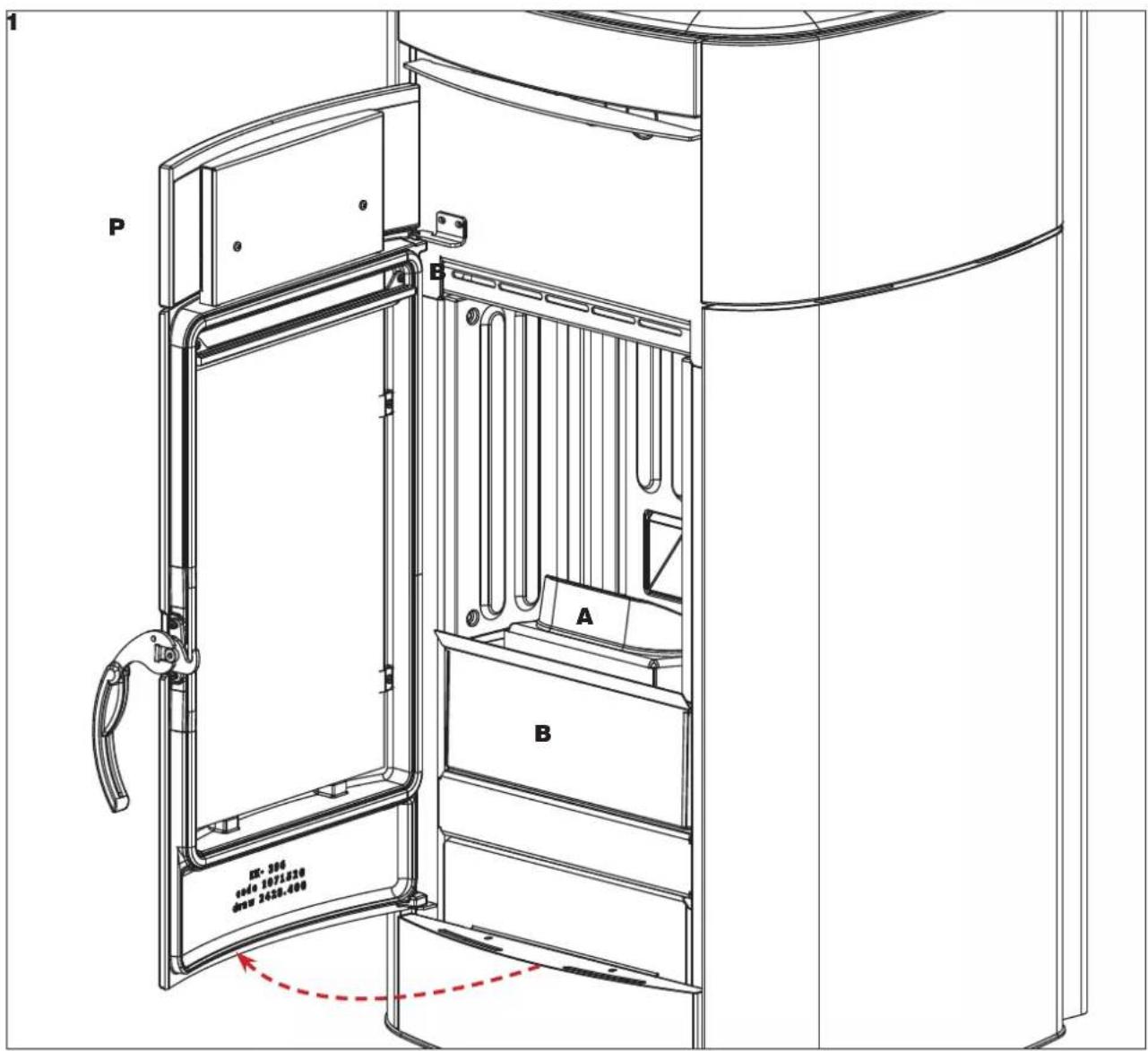

Come pulire il crogiolo e il cassetto cenere?

La pulizia deve essere effettuata quando la stufa è spenta e fredda. Aprire lo sportello, rimuovere il crogiolo, raschiarlo con la spatola fornita e svuotare le ceneri in un contenitore non infiammabile. Aspirare anche l'interno del focolare. Assicurarsi che il crogiolo sia ben riposizionato dopo la pulizia.

Cosa fare in caso di codice errore H01 sullo schermo?

Il codice H01 indica un flusso d'aria di combustione insufficiente. Verificare che lo sportello sia ben chiuso, che il crogiolo sia pulito e che il condotto di evacuazione dei fumi non sia ostruito. Se il problema persiste, contattare un tecnico.

Posso installare la stufa in un bagno o in una camera da letto?

No, l'installazione è vietata in ambienti dove sono stoccati prodotti infiammabili o in bagni, camere da letto, garage o locali a rischio incendio. Il volume dell'ambiente deve essere superiore a 30 m³.

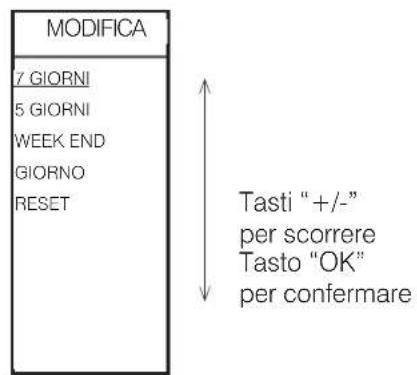

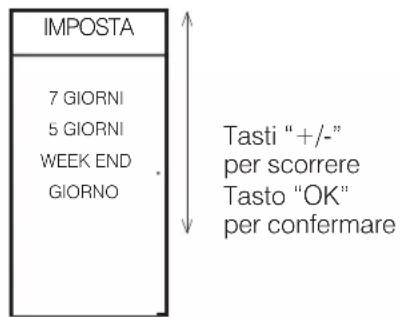

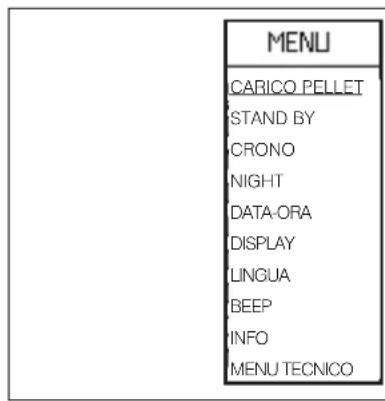

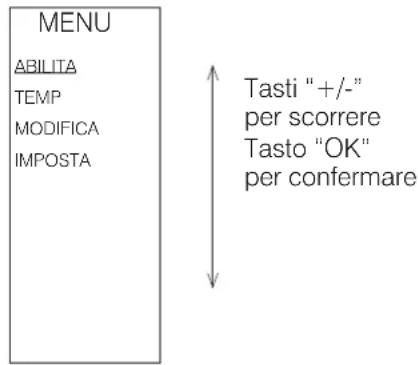

Come programmare la modalità crono settimanale?

Accedere al menu tramite il radiocomando, selezionare CHRONO, quindi scegliere i giorni (7 giorni, 5 giorni, weekend o giorno per giorno). Impostare i tre livelli di temperatura (T1, T2, T3) e associare ogni temperatura a fasce orarie a scelta. Confermare le modifiche.

Cosa fare se la stufa non si accende?

Verificare prima la presenza di pellet nel serbatoio e che il serbatoio sia ben chiuso (un interruttore di sicurezza interrompe l'alimentazione se è aperto). Assicurarsi che il crogiolo sia pulito e correttamente posizionato. Se il problema persiste, effettuare un'accensione manuale con un accendifuoco (consultare il tecnico preventivamente).

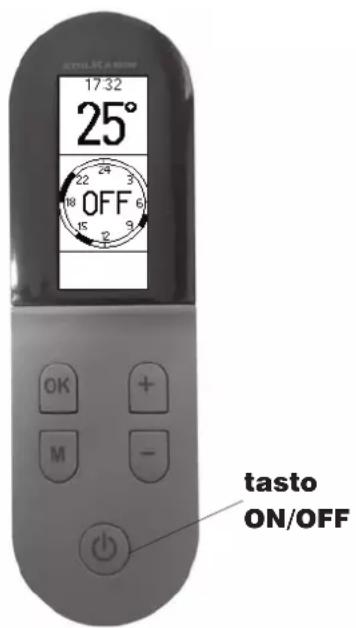

Come sostituire le batterie del radiocomando?

Aprire il vano batterie sul retro del radiocomando e inserire due batterie AAA 1,5 V di almeno 1200 mAh rispettando le polarità. Riaccendere la stufa, quindi premere il tasto ON/OFF del radiocomando per sincronizzarlo. Non utilizzare batterie non idonee (rischio di esplosione).

Quale manutenzione stagionale è necessaria?

Una manutenzione completa da parte di un tecnico autorizzato Edilkamin è consigliata almeno una volta all'anno, o ogni 3 mesi in caso di utilizzo intensivo. Ciò include la pulizia del condotto dei fumi, del canale fumario e un controllo generale dell'apparecchio. Il camino deve essere spazzato annualmente (secondo le normative locali).

MANUALE UTENTE VYDA Air Tight C EDILKAMIN

I Installazione, uso e manutenzione pag. 2

Introduzione e destinatari del manuale 3

Informazioni per la sicurezza 4

Dimensioni 5

Dati tecnici 6

Disimballo 7

Installazione 9

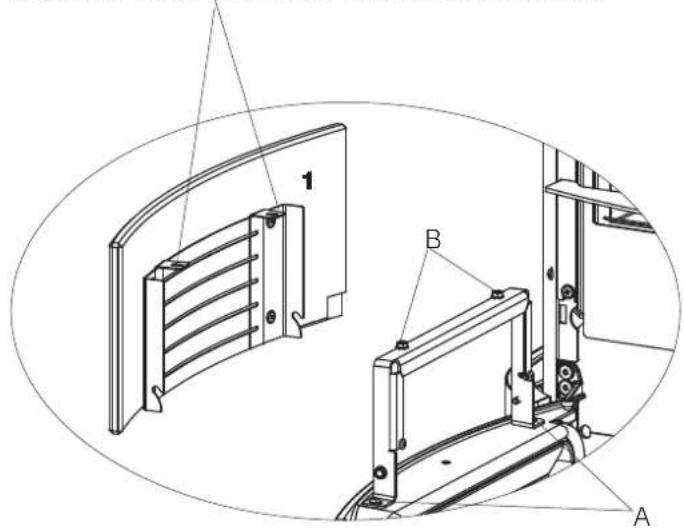

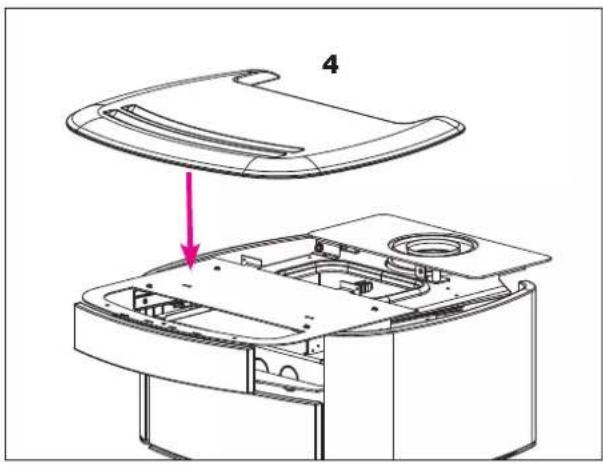

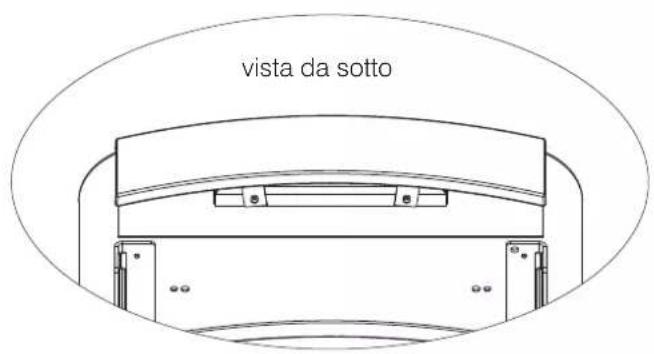

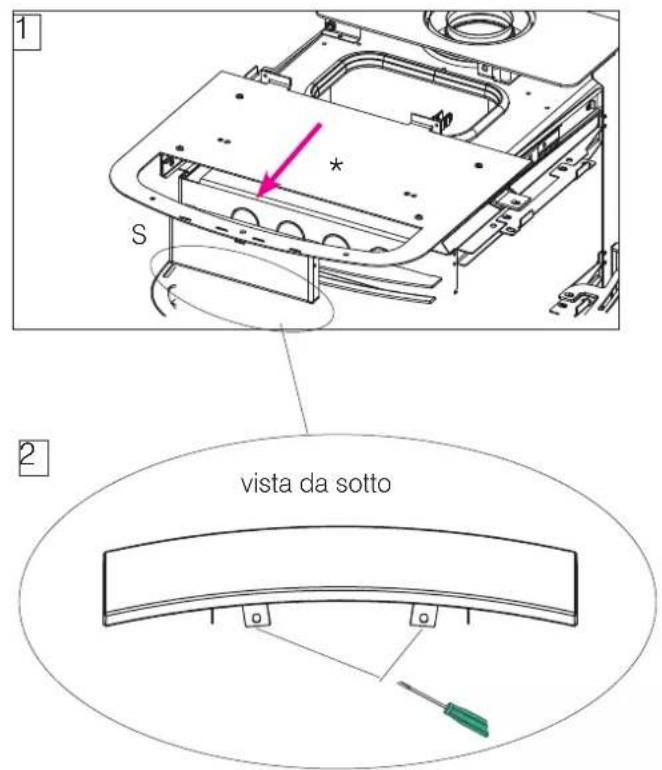

Montaggio rivestimento 15

Istruzioni d'uso 21

Manutenzione 32

Consigli per eventuali inconvenienti 35

Edizione in lingua originale italiana

La scrivente EDILKAMIN S.p.a. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P. IVA 00192220192

Dichiara sotto la propria responsabilità che: le stufe a pellet sotto riportate sono conformi al Regolamento UE 305/2011 ed alla Norma Europea armonizzata EN 14785:2006

STUFE A PELLET, a marchio commerciale EDILKAMIN, denominate VYDA AIR TIGHT

N° di SERIE: Rif. Targhetta dati VYDA AIR TIGHT C: Dichiarazione di prestazione (DoP - EK n° 161)

Altresì dichiara che: le stufe a pellet di legno VYDA AIR TIGHT C rispettano i requisiti delle direttive europee: 2014/35/UE - Direttiva Bassa Tensione 2014/30/UE - Direttiva Compatibilità Elettromagnetica

Gentile Signora / Egregio Signore

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto. Prima di utilizzarlo, Le chiediamo di leggere attentamente questo manuale, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Questo manuale è parte integrante del prodotto. Le chiediamo di custodirlo per tutta la durata di vita del prodotto. In caso di smarrimento, ne richieda al rivenditore una copia o la scarichi dall' area download del sito www.edilkamin.com

Destinatari del manuale

Questo manuale si rivolge a:

• chi usa il prodotto in casa ("UTENTE");
- il tecnico che installa il prodotto ("INSTALLATORE")

Il destinatario della pagina è indicato in basso da una fascia a fondo pagina (UTENTE o INSTALLATORE).

Note generali

Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completezza del contenuto.

In caso di anomalie si rivolga subito al rivenditore presso cui è stato acquistato cui va consegnata copia del certificato di garanzia e del documento fiscale d'acquisto.

Tutte le leggi locali e nazionali e le Norme Europee devono essere soddisfatte nell'installazione e nell'uso dell'apparecchio. Per l'installazione e per quanto non espressamente riportato, fare riferimento in ogni nazione alle norme locali.

Gli schemi presenti in questo manuale sono indicativi: non sono sempre dunque strettamente riferiti al prodotto specifico e in nessun caso sono contrattuali.

SIGNIFICATO DEI SIMBOLI

In alcune parti del manuale sono utilizzati i seguenti simboli:

ATTENZIONE:

leggere attentamente e comprendere il messaggio a cui è riferito poiché la non osservanza di quanto scritto, può provocare seri danni al prodotto e mettere a rischio l'incolumità di chi lo utilizza.

INFORMAZIONI:

una mancala osservanza di quanto prescritto comprometterà l'utilizzo del prodotto.

SEQUENZA OPERATIVA:

seguire le istruzioni procedurali per le operazioni descritte

Identificazione del prodotto e garanzia.

Il prodotto è identificato in modo univoco da un numero, il "tagliando di controllo" che trovate sul certificato di garanzia.

Le chiediamo di conservare :

• il certificato di garanzia che ha trovato nel prodotto
• il documento fiscale di acquisto che le ha rilasciato il rivenditore
• la dichiarazione di conformità che la ha rilasciato l'installatore.

Le condizioni di garanzia sono riportate nel certificato di garanzia presente nel prodotto.

La prima accensione da parte di tecnico autorizzato è un'operazione prevista in Italia dalla UNI 10683 e raccomandata in tutte le nazioni per poter utilizzare al meglio il prodotto.

Consiste di :

• verifica dei documenti della installazione (dichiarazione di conformità) e della effettiva situazione dell'installazione stessa;
- taratura del prodotto in funzione delle reali condizioni di installazione e uso
- spiegazione al cliente finale e rilascio della documentazione complementare (foglio di prima accensione)

La prima accensione permette di usufruire di tutte le prestazioni del prodotto in totale sicurezza.

La prima accensione è necessaria per l'attivazione della garanzia convenzionale del produttore Edilkamin. La garanzia convenzionale è valida nella sola nazione di acquisto del prodotto.

In assenza di prima accensione da parte di tecnico autorizzato, Edilkamin non potrà rispondere con la garanzia convenzionale. Vedere al riguardo il certificato di garanzia che si trova nel prodotto. Quanto sopra non esclude la responsabilità di legge del rivenditore per la garanzia legale.

La garanzia copre comunque i soli comprovati difetti di prodotto e non, ad esempio, problemi legati alla installazione o alla taratura.

• Il prodotto non è progettato per l'uso da parte di persone, bambini compresi, le cui capacità fisiche, sensoriali, mentali siano ridotte.
• Il prodotto non è progettato per la cottura.
• Il prodotto è progettato per bruciare pellet di legno di categoria A1 ai sensi UNI EN ISO 17225-2, nelle quantità e nei modi descritti in questo manuale.
• Il prodotto è progettato per uso interno e in ambienti con umidità normale.
• Conservare il prodotto in luoghi asciutti e non esposti a intemperie.
• Per la garanzia legale e convenzionale fare riferimento al certificato di garanzia che si trova nel prodotto: in particolare né Edilkamin né il rivenditore potranno rispondere di danni derivanti da installazione o manutenzioni non corrette.

I rischi di sicurezza possono essere causati da:

• installazione in locali non idonei, in particolare soggetti a rischi di incendio. NON INSTALLARE IN LOCALI A rischio di incendio.
• contatto con fuoco e parti calde (es vetro e tubi). NON TOCCARE PARTI CALDE e, a stufa spenta ma calda, utilizzare sempre il guanto in dotazione.
• contatto con parti elettriche in tensione (interne). NON ACCEDERE A PARTI INTERNE A CORRENTE ELETTRICA INSERITA. Si rischia folgorazione.
• uso di prodotti non idonei per l'accensione (es alcool). NON ACCENDERE NE'RAVVIVARE LA FIAMMA CON PRODOTTI LIQUIDI A SPRUZZO O LANCIAFIAMMA. Si rischiano scottature gravi e danni a cose e persone.
• uso di combustibile diverso da pellet di legno. NON BRUCIARE NEL FOCOLARE RIFIUTI, PLASTICHE O ALTRO DI DIVERSO DA PELLET DI LEGNO. Si rischiano sporcamenti del prodotto, incendi della canna fumaria e si causano danni all'ambiente.

• puliziadelfocolareacaldo.NONASPIRARE A CALDO. Si rischia compromissione dell'aspiratore e eventualmente fumo in ambiente.

• pulizia del canale da fumo con sostanze varie. NON EFFETTUARE PULIZIE ARTIGIANALI CON PRODOTTI INFIAMMABILI. Si rischiano incendi o ritorni di fiamma.

• pulizia del vetro caldo o con prodotti non idonei. NON PULIRE IL VETRO A CALDO NE' CON ACQUA O SOSTANZE DIVERSE DAI LAVAVETRI RACCOMANDATI. Si rischiano crepe nel vetro nonché danni permanenti non reversibili al vetro.
• depositodimaterialiinfiammabiliadistanze inferiori alle distanze di sicurezza indicate in questo manuale. NON APPOGGIARE BIANCHERIA SUL PRODOTTO. NON COLLOCARE STENDIBIANCHERIA A DISTANZE INFERIORI A QUELLE DI SICUREZZA. Tenere ogni forma di liquido infiammabile lontano dal prodotto. Si rischia incendio.
• occlusione delle aperture di areazione nel locale o degli ingressi di aria. NON OCCLUDERE LE APERTURE DI AREAZIONE, NE' BLOCCARE LA CANNA FUMARIA. Si rischiano ritorni di fumo in ambiente con danni a cose e persone.
• utilizzo del prodotto come appoggio o scala. NON SALIRE SUL PRODOTTO NE' UTILIZZARE COME APPOGGIO. Si rischiano danni a cose e persone.
• utilizzo della stufa a focolare aperto. NON UTILIZZARE IL PRODOTTO A PORTA APERTA.
• apertura della porta con fuoriuscita di materiale incandescente. NON gettare materiale incandescente fuori dal prodotto. Si rischia incendio.
• uso di acqua in caso di incendio. CHIAMARE LE AUTORITA' in caso di incendio.

Alimentare il prodotto solo dopo aver completato il suo assemblaggio e aver montato i rivestimenti. Rischio di parti elettriche in tensione accessibili altrimenti.

In caso di dubbi, non prendere iniziative autonome, ma contattare il rivenditore o l'installatore.

Per la sicurezza leggere con attenzione la parte istruzioni d'uso di questo manuale.

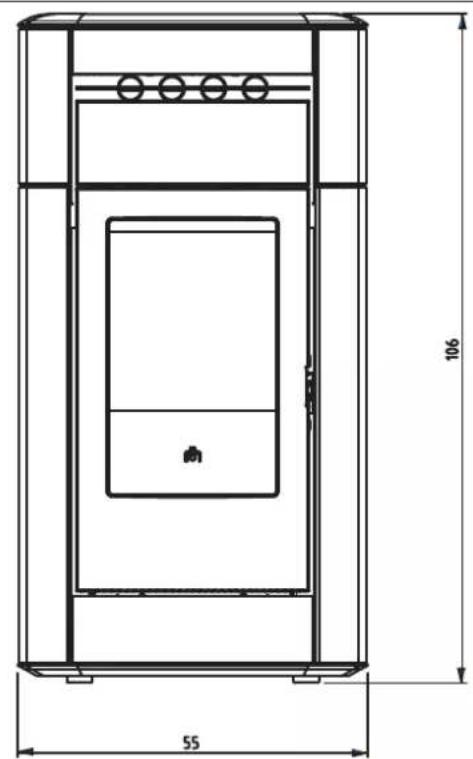

VYDA AIR TIGHT C - DIMENSIONI (cm)

CARATTERISTICHE TECNICHE ai sensi EN 14785
	VYDA AIR TIGHT C
	Potenza Nominale Potenza Ridotta
Potenza utile 10 3 kW
Rendimento 90,4 91,8 %
Emissione CO al 13% O_2	0,015 0,056 %
Temperatura fumi	153	94	°C
Consumo combustibile *	2,3	0,7 kg/h
Capacità serbatoio	17		kg
Tiraggio	10	10 Pa
Autonomia	7 24	ore
Volume riscaldabile **	260		m^3
Diametro condotto fumi 80	mm
Peso con imballo	180		kg
Classe ambientale secondo DM 186	3 stelle
Classe di efficienza energetica secondo il regolamento UE 2015-1186 (Classi A++/G)	A+

* Per il calcolo del consumo si è usato un potere calorifico di 4,8 kW/Kg.
** Il volume riscaldabile è calcolato con una richiesta di calore di 33 Kcal/m³ ora.

DATI TECNICI PER DIMENSIONAMENTO CANNA FUMARIache deve comunque rispettare le indicazioni della presente scheda e delle norme di installazione
	Potenza Nominale	Potenza Ridotta
Temperatura uscita fumi allo scarico	184	113	°C
Tiraggio minimo	0,01		Pa
Portata fumi	7,9	3,6	g/s
Classifi azione focolare secondo DIBt	FC62x

CARATTERISTICHE ELETTRICHE
Alimentazione 230 Vac +/- 10% 50 Hz
Potenza assorbita media (potenza ridotta- potenza nominale)	30-155 W
Potenza assorbita in accensione 365 W
Frequenza radiocomando (fornito) 2,4 GHz
Protezione Fusibile 4 AT, 250 Vac 5x20

I dati sopra riportati sono indicativi e rilevati in fase di certificazione presso organismo notificato.

EDILKAMIN s.p.a. si riserva di modificare i prodotti senza preavviso per ogni forma di miglioramento.

PREPARAZIONE E DISIMBALLO

I materiali che compongono l'imballo non sono né tossici né nocivi, pertanto non richiedono particolari processi di smaltimento.

Lo stoccaggio, lo smaltimento o eventualmente il riciclaggio è a cura dell'utente finale in conformità delle vigenti leggi in materia.

Effettuare ogni movimentazione in posizione verticale con mezzi idonei prestando attenzione alle norme vigenti in materia di sicurezza.

Non rovesciare l'imballo e usare ogni cautela per i particolari da montare.

IMBALLO (dettagli al paragrafo rivestimenti)

L'imballo contiene due colli:

• uno (1) con la struttura della stufa
• uno (2) con le ceramiche o le pietre

Nel collo della stufa si trovano:

• il certificato di garanzia,
• il guanto
• il presente manuale,
• il cavo di alimentazione
• il radiocomando
• la minuteria per il montaggio del rivestimento
• la manofredda (maniglia asportabile) per l'apertura della porta del focolare

NON CERCARE DI TOGLIERE IL PRODOTTO DAL BANCALE PRIMA DI TOLTO I FIANCHI E AVER SVITATO LE VITI CHE LO FISSANO AL BANCALE

PER TOGLIERE LA STUFA DAL BANCALE

Per togliere la stufa dal bancale

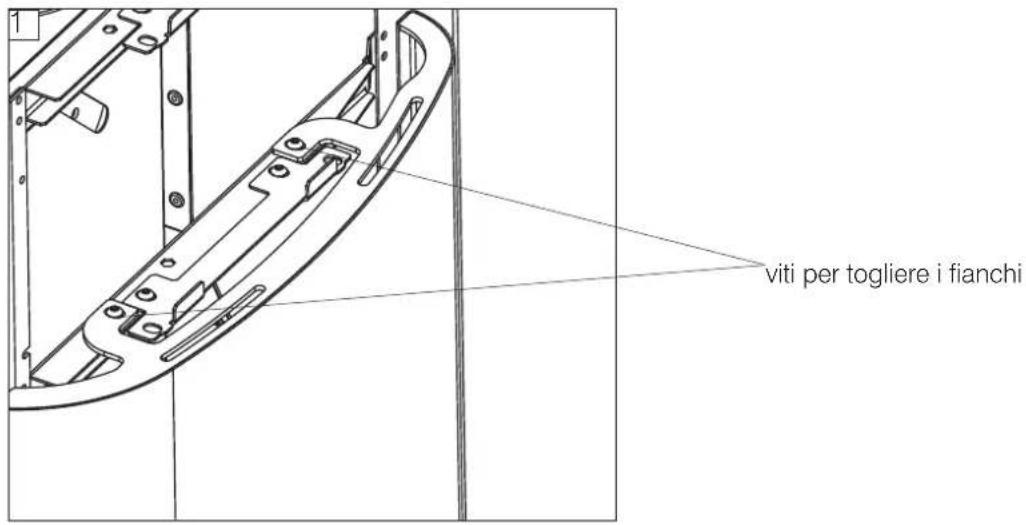

1. togliere i fianchi svitando le viti sopra

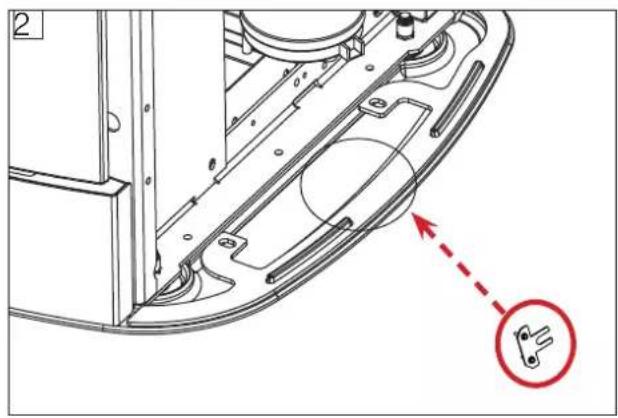

2. svitare e togliere le due staffe in bassp( una per lato)

viti per togliere i fianchi

PREMESSA SULLA INSTALLAZIONE

Ricordiamo che :

- l'installazione deve essere effettuata da personale qualificato;

tutte le leggi locali e nazionali e le norme europee devono essere soddisfatte nell'installazione e nell'uso del prodotto. In Italia il riferimento è la norma UNI 10683;in Francia rispettare le indicazioni del DTA (Document Technique d'Application Référence Avis Technique), www.cstb.fr

• in caso di installazione in condominio è necessario preventivo parere positivo dell'amministratore;
• in caso di installazione in locali pubblici, verificare e rispettare le normative locali per queste installazioni.

Di seguito diamo alcune indicazioni a carattere generale che non sostituiscono la verifica delle norme locali e non implicano alcuna responsabilità sul lavoro dell'installatore.

Ricordiamo che Vyda Air Tight C è stagna, cioè, in corrette condizioni di installazione, con tubo di presa aria collegato esternamente, preleva la maggior parte dell'aria dall'esterno. In ogni nazione verificate se ci sono condizioni di installazione particolari ammesse per le stufe stagne.

Verifica della idoneità del locale di installazione

• Il volume dell'ambiente deve essere superiore a 30 m ^3
• Il pavimento deve poter sopportare il peso del prodotto e degli accessori* (vedere nota nel paragrafo sulla protezione del calore)
• Posizionare il prodotto in bolla
• In Italia, ai sensi della norma 10683 rev. 2012 punto 6.3 è ammessa l'installazione anche in camera da letto o in locali con presenza di altro prodotto che prelevi aria per la combustione dallo stesso locale purché la presa di aria sia collegata all'esterno.
• Non installare in locale soggetti a rischio di incendio o esplosioni.
• In Italia verificare le compatibilità ai sensi UNI 10683 e UNI 7129 in presenza di prodotti a gas.

Protezione dal calore e distanze di sicurezza

Tutte le superfici dell'edificio adiacenti al prodotto devono essere protette contro il surriscaldamento.

Le misure di isolamento da adottarsi dipendono dal tipo di superfici presenti.

Il prodotto deve essere installato nel rispetto delle seguenti condizioni di sicurezza:

- distanza minima sui lati di 15 cm e sul retro di 10 cm dai materiali infiammabili.

- davanti alla stufa non possono essere collocati materiali infiammabili a meno di 80 cm.

In caso di collegamento con parete in legno o altro materiale infiammabile, è necessario coibentare adeguatamente il tubo di scarico fumi.

In caso di installazione su pavimento di materiale infiammabile e/o combustibile o con insufficiente portata*, si consiglia di posizionare il prodotto su piastra in acciaio o in vetro per la distribuzione del carico.

Chiedere al rivenditore l'optional.

Note sulla collocazione del prodotto

Il prodotto è progettato per funzionare con qualsiasi condizione climatica. Nel caso di particolari condizioni, come vento forte, potrebbero intervenire sistemi di sicurezza che portano in spegnimento il prodotto.

Contattare il Centro Assistenza Tecnica autorizzato Edilkamin.

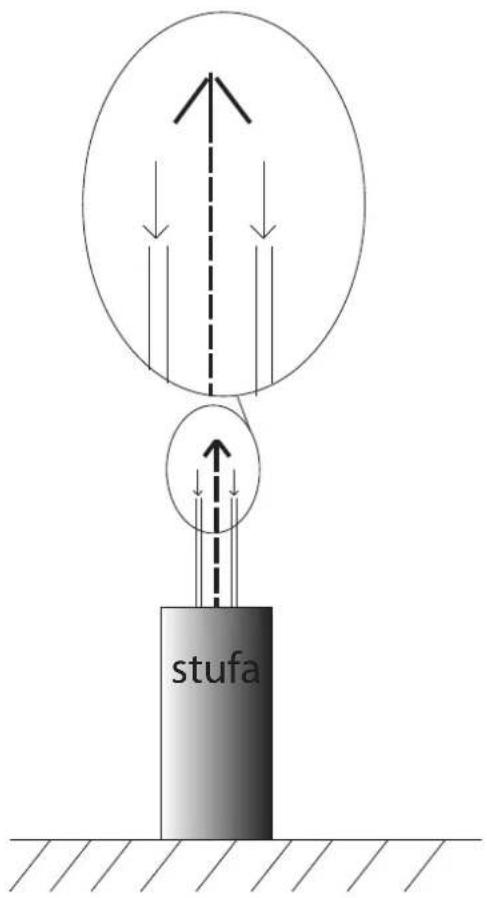

INDICAZIONI PER LO SCARICO FUMI CON O SENZA USO DI TUBO CONCENTRICO

SISTEMA CAMINO

(Canale da fumo, canna fumaria e comignolo)

Questo capitolo è redatto secondo le norme europee EN 13384, EN 1443, EN 1856, EN 1457. L'installatore deve tenere conto di queste e di ogni altra eventuale norma locale. Il presente manuale non è in alcun modo da riternersi sostitutivo delle norme vigenti.

Il prodotto deve essere collegato a idoneo sistema di scarico fumi che garantisca l'evacuazione in completa sicurezza dei fumi prodotti dalla combustione.

Prima del posizionamento del prodotto, l'installatore deve verificare che la canna fumaria sia idonea.

CANALE DA FUMO, CANNA FUMARIA

Il canale da fumo (condotto che collega il bocchettone uscita fumi del focolare con l'imbocco della canna fumaria) e la canna fumaria devono, fra le altre prescrizioni di rispetto delle norme:

• ricevere lo scarico di un solo prodotto (non sono ammessi scarichi di più prodotti insieme)
• avere uno sviluppo prevalentemente verticale
  • non presentare nessun tratto in contropendenza
• avere una sezione interna preferibilmente circolare e comunque con un rapporto fra lati inferiore a 1,5
• terminare a tetto con opportuno comignolo: è vietato lo scarico diretto a parete o verso spazi chiusi, anche se a cielo libero
• essere realizzati con materiali con classe di reazione al fuoco A1 ai sensi UNI EN 13501 o analoga norma nazionale
• essere opportunamente certificati, con opportuna placca camino se metallici
• mantenere la sezione iniziale o variarla solo subito sopra l'uscita del prodotto e non lungo la canna fumaria

IL CANALE DA FUMO

Oltre alle prescrizioni generali validi per canale da fumo e canna fumaria, il canale da fumo :

• non può essere in materiale metallico flessibile
- deve essere coibentato se passa all'interno di locali non riscaldati o all'esterno
• non deve attraversare locali in cui è vietata l'installazione di generatori di calore a combustione o con pericolo di incendio o non ispezionabili.
- deve permettere il recupero della fuliggine e essere ispezionabile
- presentare al più 3 curve con angolo massimo di 90°
- l'eventuale tratto orizzontale può avere lunghezza massima di 3 metri, in funzione del tiraggio. Tenere comunque conto che tratti lunghi favoriscono l'accumulo di sporcizia e sono più difficili da pulire.

LA CANNA FUMARIA:

Oltre alle prescrizioni generali validi per canale da fumo e canna fumaria, la canna fumaria :

• deve servire solo per lo scarico dei fumi
• deve essere correttamente dimensionata per soddisfare l'evacuazione dei fumi (EN 13384-1)
• essere preferibilmente coibentata, in acciaio con sezione interna circolare. Se rettangolare, gli spigoli devono avere raggio non inferiore a 20 mm e con un rapporto fra le dimensioni interne <1,5
• avere normalmente un'altezza minima di 1,5 metri
• mantenere sezione costante
• essere impermeabile e isolata termicamente per garantire il tiraggio
• prevedere preferibilmente una camera di raccolta per incombusti e eventuali condense.
• se preesistente deve essere pulita, per evitare rischi di incendio.
• a carattere di indicazione generale, si consiglia di intubare la canna fumaria se di diametro superiore ai 150 mm.

INSTALLAZIONE

SISTEMA INTUBATO:

Oltre alle prescrizioni generali validi per canale da fumo e canna fumaria, il sistema intubato:

• deve funzionare in pressione negativa;
  • deve essere ispezionabile
• deve rispettare le indicazioni locali.

IL COMIGNOLO (In ogni paese e in Francia in particolare, verificare le condizioni specifiche di deroga)

• deve essere di tipo antivento;
• avere sezione interna equivalente a quella della canna fumaria e sezione di passaggio dei fumi in uscita pari almeno al doppio di quella interna della canna fumaria;
• in caso di canne fumarie appaiate (che è bene siano distanti fra loro almeno 2 m) il comignolo che riceve lo scarico del prodotto a combustibile solido o quello del piano più alto deve sovrastare di almeno 50 cm l'altro
• deve andare oltre la zona di reflusso (in Italia riferimento norma UNI 10683 punto 6.5.8.)
• deve permettere una manutenzione del camino

PRESA ARIA PER LA COMBUSTIONE

L'afflusso della indispensabile aria per la combustione, dell'aria di pulizia vetro e un ricambio dell'aria di riscaldamento e deve provenire dall'esterno*

La stufa stagna è adatta per l'installazione anche in case passive. In questo caso la presa d'aria deve essere una presa d'aria diretta

In caso non interessi l'uso della stufa come stagna, è possibile, anche se non consigliata) la realizzazione di una presa d'aria indiretta

Predisporre a livello pavimento una presa di aria di superficie utile (al netto di retine o altre protezioni) almeno 80 cm² (diametro 10 cm).

Consigliamo, per evitare correnti di aria, di predisporre la presa di aria dietro il prodotto o dietro un radiatore.

Consigliamo di non predisporre di fronte al prodotto per evitare fastidiose correnti di aria.

*L'afflusso di aria può provenire da un locale adiacente solo a patto che :

• il flusso possa avvenire senza ostacoli attraverso aperture permanenti comunicanti con l'esterno;
• il locale adiacente a quello di installazione non sia mai messo in depressione rispetto all'ambiente esterno;
• il locale adiacente non sia adibito a autorimessa né ad attività con pericolo di incendio, né bagno, camera da letto
• il locale adiacente non sia un locale comune dell'immobile

In Italia, la norma UNI 10683 indica che la ventilazione è sufficiente anche se è comunque garantito il mantenimento della differenza di pressione fra ambiente esterno e interno uguale o minore di 4 Pa (norma UNI EN 13384-1). Di ciò deve rispondere l'installatore che rilascia la dichiarazione di conformità.

USO DI TUBI CONCENTRICI

Fermo restando le indicazioni generali, è possibile utilizzare tubi concentrici (che cioè prevedono il passaggio dei fumi all'interno e il passaggio dell'aria di combustione nella corona circolare esterna).

Questo tipo di installazione permette di effettuare un solo foro sul muro, invece di uno per la presa d'aria e uno per lo scarico dei fumi.

L'altezza va calcolata tramite apposito dimensionamento con il fornitore di tubi.

Consigliamo, a carattere generale, di non superare i 7 metri.

Esempi di possibili installazioni. Per le condizioni di scarico dei fumi (a tetto, ecc) verificare le normative locali per le stufe a pellet stagne.

stufa

scarico fumi sopra presa aria sopra con uso coassiale

VERIFICA ALLACCIAMENTO ELETTRICO (posizionare la presa di corrente in un punto facilmente accessibile)

La stufa è fornita di un cavo di alimentazione elettrica da collegarsi ad una presa di 230V 50 Hz, preferibilmente con interruttore magnetotermico.

Variazioni di tensione superiori al 10% possono compromettere il funzionamento della stufa.

L'impianto elettrico deve essere a norma; verificare in particolare l'efficienza del circuito di terra.

La non efficienza del circuito di terra provoca mal funzionamento di cui Edilkamin non si potrà far carico. La linea di alimentazione deve essere di sezione adeguata alla potenza dell'apparecchiatura.

Il cavo di alimentazione elettrica non deve entrare in contatto coi tubi di scarico o altre parti calde della stufa.

Alimentare la stufa portando l'interruttore da 0 a 1.

Sulla presa con interruttore posta sul retro della stufa è inserito un fusibile 4 A.

scomparto fusibile interruttore alimentazione elettrica

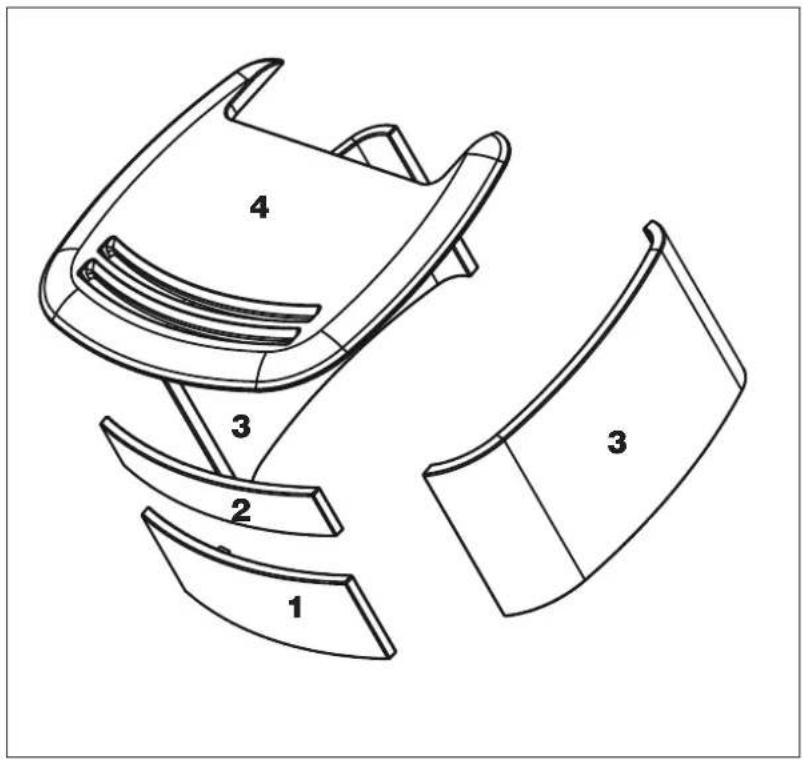

Descrizione Riferimento in	Figura sotto	Quantità
Frontalino sopra la porta (ceramica o pietra) (1) 1
Frontalino superiore (ceramica o pietra) con staffa metallica montata	(2) 1
Fianchi (ceramica o pietra) interscambiabili destra o sinistra con staffa metallica montata	(3) 2
Top (ceramica o pietra) (4) 1

1 2 3 3 4

* Minuteria :
• viti M4 con rondelle per il fissaggio delle parti in ceramica
• viti M6 per il fissaggio delle parti in pietra
- pressacavi per la morsettiera sul retro

I DISEGNI SONO INDICATIVI, UTILI PER IL MONTAGGIO, MA NON RIFERITI SEMPRE AL MODELLO SPECIFICO.

Rimontare i fianchi smontati per togliere il prodotto dal bancale e riavvitarli con le viti superiori.

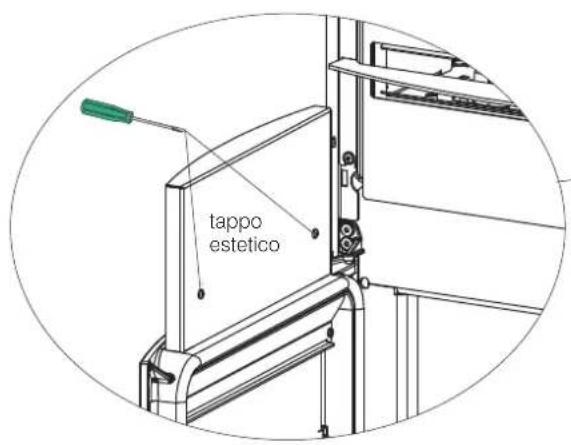

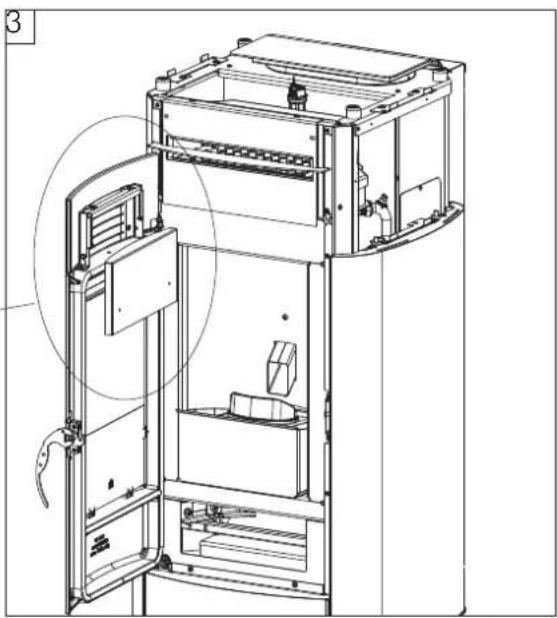

Montaggio del frontalino sopra la porta pietra o ceramica

(1), I DISEGNI SONO INDICATIVI, UTILI PER IL MONTAGGIO, MA NON RIFERITI SEMPRE AL MODELLO SPECIFICO.

1. Aprire la porta del focolare con la manofredda (maniglia asportabile P) e svitare due viti per togliere il "tappo estetico".

tappo estetico

1. Svitare le viti (B). Inserire il frontalino (1) in ceramica o la pietra sul supporto metallico sopra la porta E' fissato a incastro sui lati e avvitato sopra.

Se necessario, piegare le "staffe" aiutandosi con un cacciavite piatto

Per effettuare eventuali regolazioni di allineamento della ceramica/pietra con la porta, potete agire sulle viti A, B A permette una regolazione “avanti/indietro” B permette una regolazione di inclinazione

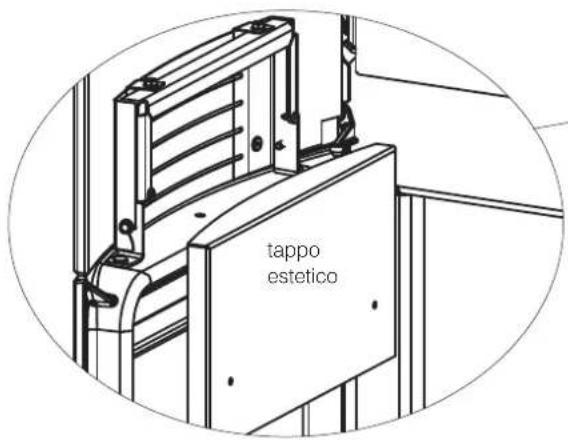

1. Riposizionare il "tappo estetico

tappo estetico

1. Riavvitarlo con le due viti tolte al punto 1

Montaggio del frontalino superiore (2), pietra o ceramica

1. scorrere verso l'avanti la piastra in metallo superiore(*)
2. svitare due viti inferiori che serviranno per fissare il fronalino
3. Posizionare il frontalino superiore -2-(ceramica o pietra) sul supporto metallico (S). Avvitare il frontalino (2) con le viti svitate prima

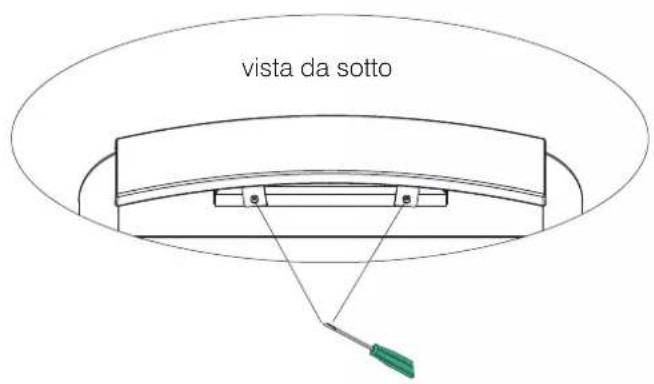

1 S * 2 vista da sotto

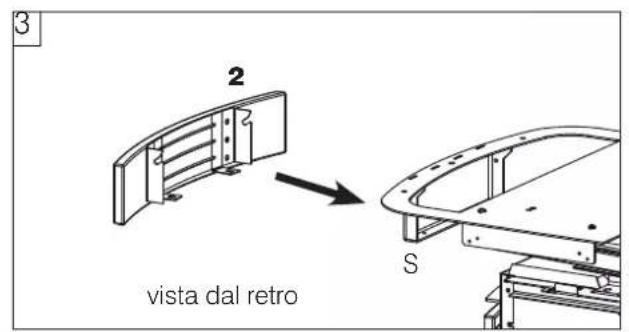

3 2 vista dal retro S

vista da sotto

Chiudere la porta del focolare per poter verificare gli allineamenti

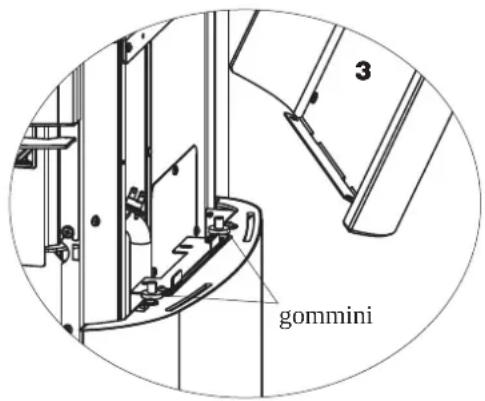

Montaggio dei fianchi (3), pietra o ceramica

I fianchi (4) sono solo agganciati.

1. Posizionare i gommini e agganciare i laterali alla struttura

gommini 3

Per effettuare eventuali regolazioni di allineamento della ceramica/pietra con la porta, potete agire sulle viti superiori o inferiori della staffa fissata alla struttura.

Le viti superiori nelle asole permettono un allineamento col top

Le viti inferiori nelle asole permettono un allineamento col frontale e con il laterale inferiore.

Se si notano disallineamenti, togliere il laterale in pietra o ceramica, regolare le viti e riposizionare il laterale in pietra o ceramica

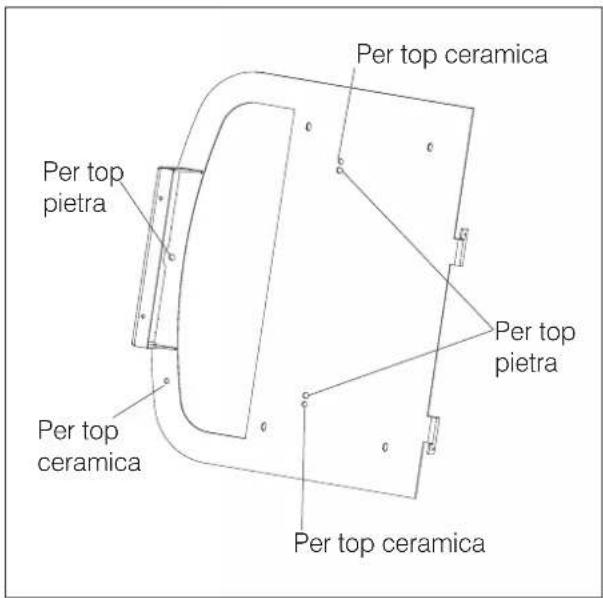

Montaggio del top (4), pietra o ceramica

1. Sempre con la piastra in metallo superiore tirata verso l'avanti, appoggiare il top e avvitarlo con le viti sotto.

4

Per top pietra Per top ceramica Per top pietra Per top ceramica Per top ceramica

• Assicurarsi di aver letto e compreso il contenuto di questo manuale
- Rimuovere dal prodotto tutti i componenti infiammabili (manuali, etichette, ecc). In particolare togliere eventuali etichette dal vetro.
- Assicurarsi che il tecnico abbia effettuato la prima accensione, effettuando anche il primo riempimento del serbatoio del pellet. Vedere il paragrafo "carico pellet".

Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.

COMBUSTIBILE

Usare pellet di legno di classe A1 ai sensi norma UNI EN ISO 17225-2 o analoghe norme locali che prevede ad esempio le seguenti caratteristiche.

diametro 6 mm;

lunghezza 3-4 cm

umidità <10 %

Per il rispetto dell'ambiente e della sicurezza, NON bruciare, fra gli altri: plastica, legno verniciato, carbone, cascami di corteccia.

Non usare la stufa come inceneritore

Attenzione

L'uso di combustibile diverso può provocare danni al prodotto

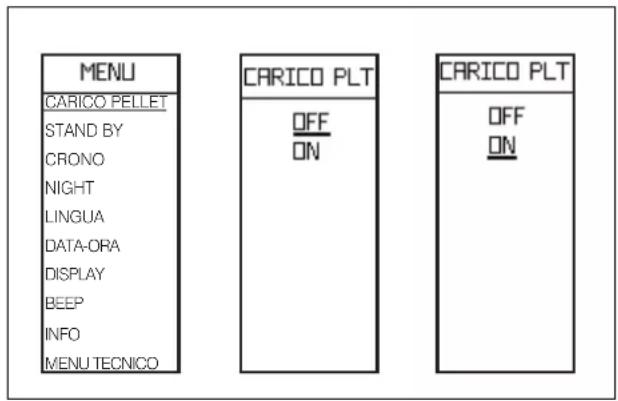

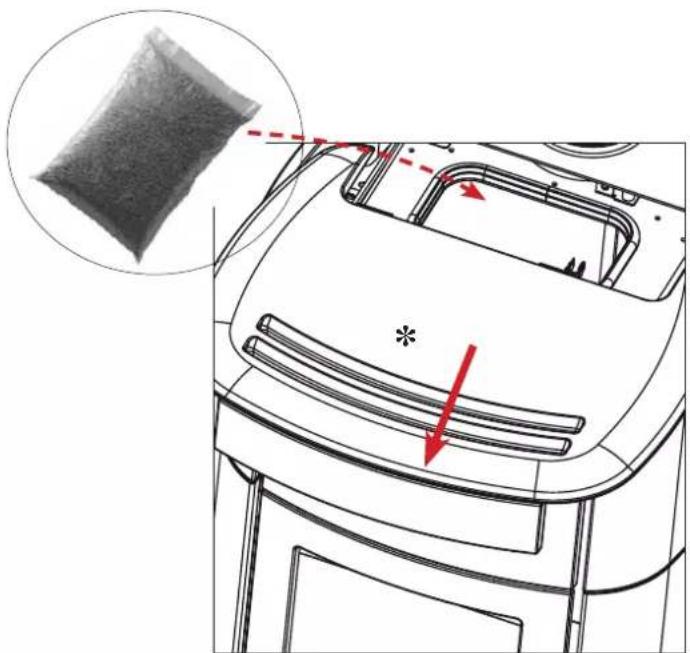

CARICAMENTO DEL PELLET NEL SERBATOIO

Per caricare il pellet far scorrere il top *

A stufa calda, NON APPOGGIARE il sacchetto del pellet sul top

Utilizzare apposito quanto in dotazione se si carica la stufa mentre è in funzione e quindi calda.

Prestare attenzione a non toccare il tubo di scarico dei fumi se caldo

Il prodotto può essere messo in funzione solo dopo il montaggio dei rivestimenti.

Alimentare il prodotto solo dopo aver completato il suo assemblaggio e aver montato i rivestimenti. Rischio di parti elettriche in tensione accessibili altrimenti.

MODALITA' DI FUNZIONAMENTO

Descrizione. L'accesso e la regolazione di tali funzioni sono descritti di seguito:

Modalità	Grandezze impostabili
MANUALE • livello di potenza• livello di ventilazione*
AUTOMATICO • temperatura ambiente desi-derata• livello di ventilazione*
CRONO • temperatura ambiente desi-derata , scelta nei vari giorni della settimana• livello di ventilazione*

* abbassando la ventilazione la stufa modula automaticamente anche la potenza per mantenere il massimo rendimento.

La stufa dispone anche delle seguenti funzioni aggiuntive.

Funzione In quali modalità è attivabile		Cosa fa
STAND BY automatico crono		al raggiungimento della temperatura desiderata la stufa si spegne per riaccendersi se la temperatura scende
RELAX manuale automatico crono		permette il funziona-mento a convezione naturale (ventilazione spenta), riducendo la potenza

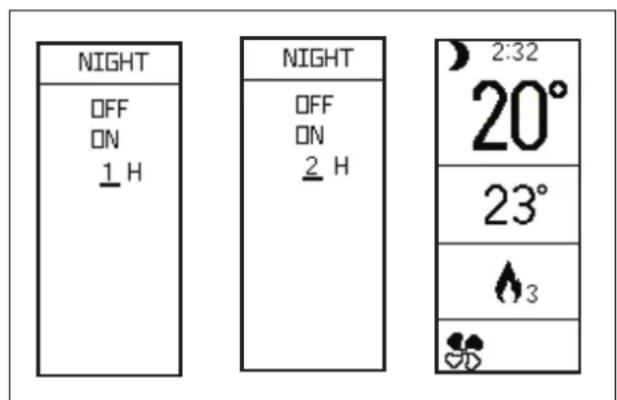

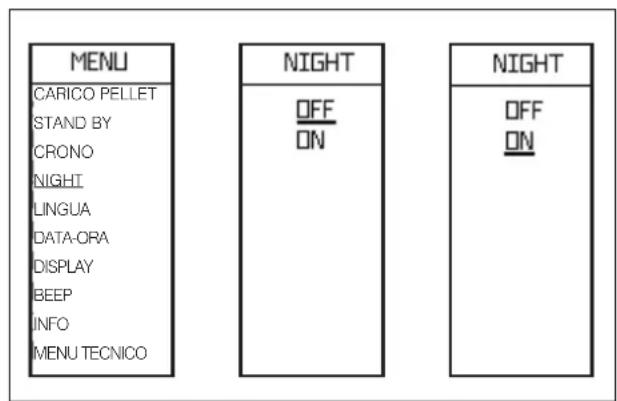

NIGHT manuale automatico		permette di pro-grammare lo spe-gniment/accensione dopo un determinato numero di ore (max 12)

CONNESSIONI OPTIONAL

Il tecnico, a richiesta, può fornire:

termostato esterno, combinatore telefonico da connettere sulla scheda elettronica

DESCRIZIONE FASI

Oltre alla fasi di lavoro nelle modalità di funzionamento sopraesposte, la stufa gestisce le seguenti fasi

- Accensione (a display visualizzato ON) Fase di comparsa e consolidamento della fiamma Avviene a seguito di:

• accensione manuale con tasto di accensione
- richiesta dal Crono
- richiesta di potenza durante lo stand by
- richiesta da contatto esterno

L'accensione ha una durata variabile, con l'obiettivo di raggiungere la temperatura di avvio

- Spegnimento (a display visualizzato OFF)

Fase di estinzione della fiamma e raffreddamento.

Avviene a seguito di:

• spegnimento manuale con tasto di spegnimento
• cessazione della richiesta di potenza con funzione Stand by attiva
• richiesta dal Crono
• richiesta da contatto esterno

Lo spegnimento ha una durata variabile, con l'obiettivo di raggiungere la temperatura di stop.

- Blocco

Fase di spegnimento a seguito di condizione di allarme

In caso di non funzionamento, per le sole operazioni di accensione, spegimento, impostazione della temperatura (ma senza riscontro visivo se non la fiamma) è presente un tasto

INTERFACCIA

L'interfaccia utente è il radiocomando, ma, in caso di non disponibilità potete controllare la stufa col pulsante posizionato sul retro

1. A STUFA SPENTA

premendo il pulsante per 2" si accende.

1. A STUFA ACCESA

premendo il pulsante per 2" si spegne.

1. A STUFA ACCESA IN MODALITA' MANUALE

premendo una volta e lasciando subito il pulsante si aumenta la potenza di lavoro

RADIOCOMANDO

Caratteristiche:

Modulo per ricetrasmissione RF frequenza 2,4 GHz - Alimentazione con 2 batterie AAA 1,5 V di almeno 1200 mAh. Pericolo di esplosione se le batterie sono sostituite con altre di tipo errato.

tasto ON/OFF

tasto per accensione e spegnimento manuale e per passaggio del radiocomando dalla fase di risparmio energetico alla fase attiva

tasti :

+: tasto incremento (per aumentare potenza, temperatura o ventilazione ,ecc ) o scorrimento del Menù

- tasto decremento (per diminuire potenza, temperatura o ventilazione ,ecc ) o scorrimento del Menù

M: tasto per ingresso nel Menù o attivazione modalità Relax

OK: tasto di conferma, passaggio alla impostazione successiva e passaggio da Modalità Automatica a Manuale e viceversa

NOTE

• Il radiocomando non contiene i programmi che sono memorizzati nella scheda elettronica; un suo spegnimento o sostituzione non comporta quindi nessuna necessità di riprogrammazione.
• Il radiocomando scambia le informazioni con la scheda elettronica (compresa la rilevazione della temperatura ambiente per il funzionamento in automatico) ogni 2 ' o quando viene "attivato" con la pressione del ON/OFF.
• Il consumo delle batterie del radiocomando con un uso normale è di un anno. Tale durata è indicativa, visto che dipende sia dal tipo di batterie acquistate che dall'uso. In nessun caso, Edilkamin o il rivenditore potranno considerare come difetto di prodotto l'usura della batteria. In caso di batteria bassa in alto a sinistra viene mostrata l'indicazione (vedere paragrafo "in caso di inconvenienti").

L'INVIO DEL SEGNALE DEL RADIOCOMANDO AL PRODOTTO E' CONFERMATO DA UN SEGNALE ACUSTICO.

SE NON SI SENTE IL SEGNALE ACUSTICO, LA PRESSIONE E'STATA TROPPO BREVE.

RISPARMIO ENERGETICO DEL RADIOCOMANDO

Se il radiocomando non viene utilizzato per 20", il display si oscura, perché viene attivata la funzione di risparmio energetico. Il display diventa nero senza scritte. E' una indicazione relativa al solo radiocomando, non alla situazione del prodotto. Il display si riattiva premendo il tasto ON/OFF.

NON PREMERE PIU' VOLTE IL TASTO ON/OFF, altrimenti, in modalità manuale, si può inavvertitamente accendere/spegnere il prodotto.

ALIMENTAZIONE RADIOCOMANDO

• Aprire il fondo e inserire le 2 batterie rispettando le polarità.
• Alimentare elettricamente il prodotto.
  • AL SEGNALE ACUSTICO PREMERE IL TASTO ON/OFF Altrimenti il radiocomando non funzionerà.

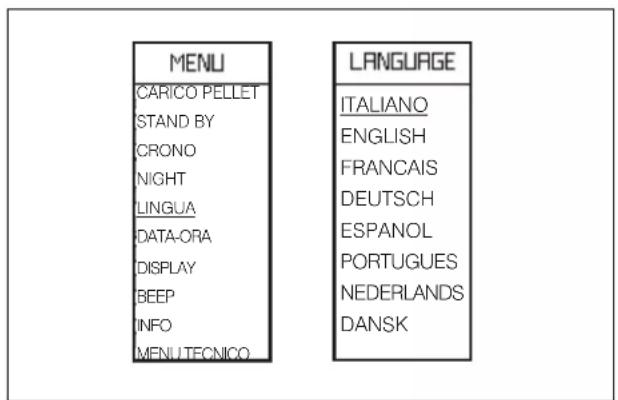

Se è la prima accensione e la lingua non era impostata, appare la schermata per l'impostazione della lingua.

La lingua si sceglie coi tasti +/- e si seleziona con il tasto OK. Appare quindi la conferma o la modifica di Ora e Data. I valori si modificano coi tasti + e - e si confermano con OK. Il giorno della settimana è calcolato automaticamente con un calendario perpetuo

Il display visualizza i POSSIBILI STATI di seguito descritti:

- STATO OFF

Il prodotto è “disattivato” e non produce calore a seguito di spegnimento manuale con ON/OFF del radiocomando o con intervento da contatto esterno (crono, combinatore telefonico)

Il display mostra l'ora corrente, la temperatura ambiente, e lo stato in funzione del motivo per cui il prodotto è in OFF.

Il prodotto è in stato di OFF :

per intervento manuale del cliente (fig. 1)

per mancanza di corrente (fig. 2)

per spegnimento da modalità Crono (fig. 3)

fig. 1

fig. 2 fig. 3

fig. 4

17:32 20° 23°

In caso di Programmazione Oraria Attivata, 3 e 4 sono sostituite dalla programmazione oraria del giorno con al centro il set attuale (figura 5) e in alto a destra il livello di temperatura.

18:32 25° 24 T2 23 18 3 15 6 12 9

_

fig. 5

- STATO ALLARME

In caso di Blocco per Allarme, 4 è sostituito dalla scritta che indica il tipo di blocco (figura 6)

Dalla schermata OFF si passa alla schermata ON tramite la pressione del tasto ON/OFF per 3 secondi.

La pressione dei tasti + e - non produce nessun effetto.

La pressione del tasto M fa accedere alla schermata Menù.

- STATO ON

Situazione in cui il prodotto è “attivo” e può soddisfare le richieste di calore..

II display mostra (figura 4)

1. l'ora corrente
2. la temperatura ambiente corrente
3. la temperatura ambiente impostata o il funzionamento in modalità Manuale
4. il livello di potenza (rappresentato dalle fiamme)
5. il livello di ventilazione (rappresentato dal riempimento delle pale)

Situazione in cui il prodotto non ha richiesta di calore. Se la funzione Stand By è attivita, il display mostra le stesse indicazioni dello stato di ON senza fiamma (in alto a sinistra appare la scritta "STB").

Con stand-by attivo, in stato di ON il prodotto si accende solo in presenta di richiesta di calore

COMANDI UTENTE (DA RADIOCOMANDO)

- ON/OFF

- Accensione/Spegnimento

- Impostazione in modalità Manuale

- Impostazione della potenza

- Impostazione della ventilazione

- Impostazione in modalità Automatica

- Impostazione della temperatura desiderata

- Impostazione della ventilazione

- Funzione RELAX

- Da schermata Menù:

• Carico Pellet (visualizzato solo a prodotto in OFF)

- Stand By

- Crono

• Night (visualizzato solo a prodotto in ON)

- Data /ora

- Display

- Lingua

- Beep

• Info (solo per il tecnico)

- Menù Tecnico ( solo per il tecnico)

Di seguito la descrizione delle operazioni ettuare.

ON/OFF

Premere a lungo il tasto ON/OFF per portare il prodotto in stato di ON. In stato di ON il prodotto presenta fiamma (fa la fase di accensione, ecc) quando ha richiesta di calore.

Accensione/Spegnimento

Il tasto ON/OFF permette di accendere (cioè dare il via proprio alla fase di accensione) o spegnere (cioè dare il via proprio alla fase di spegnimento) manualmente il prodotto solo in modalità Manuale.

In modalità Automatica il prodotto segue le richieste di calore.

Impostazione Automatico o Manuale

Premere due secondi il tasto OK per passare da manuale a automatico o viceversa.

In Manuale è visualizzato a display "Man"

In Automatico è visualizzata la temperatura.

In automatico:

Impostazione della Temperatura Ambiente

(letta dal radiocomando, che si consiglia stia nel locale in cui è installato il prodotto)

Modificare la temperatura desiderata (Set) coi tasti “+” e “-”.

In manuale:

Impostazione della Potenza

Modificare il livello di potenza (visualizzato dal simbolo della fiamma) coi tasti “+” e “-”.

Compare il livello della potenza a fianco della fiamma.

Impostazione Ventilazione

Per regolare manualmente i livelli di ventilazione del ventilatore, seguire le indicazioni seguenti.

Premere una volta il tasto "OK"

Compare il livello della ventilazione, a fianco del simbolo pala che rappresenta la ventilazione.

Modificare il livello del ventilatore coi tasti “+” e “-”.

Il riempimento delle pale mostra il livello.

Confermare premendo due secondi il tasto OK

La ventilazione può anche seguire la richiesta della temperatura ambiente (diminuire quando la temperatura è prossima alla desiderata o aumentare viceversa)

Per attivare questa modalità, premere il tasto + oltre il livello massimo di ventilazione. Compare a fianco del simbolo pale la lettera "A".

IL NUMERO A FIANCO DELLA PALA O DELLA FIAMMA

COMPARE SOLO DURANTE LA IMPOSTAZIONE

- Funzione Relax

Funzionamento a convezione naturale (senza ventilazione) con limitazione automatica della potenza.

Funzione attivabile in tutte le modalità : automatica, manuale o crono.

Premere per due secondi il tasto "M" per attivare la funzione Relax.

A display compare il simbolo sotto.

come in figura

Sempre con la pressione a lungo del tasto “M” si disattiva la funzione.

Il prodotto riduce la potenza e dopo qualche minuto spegne la ventilazione.

In questa modalità la pressione del tasto “OK” e “+” e “-” non ha nessun effetto.

Premere il tasto "M" per accedere al Menù.

MENU CARICO PELLET STAND BY CRONO NIGHT DATA-ORA DISPLAY LINGUA BEEP INFO MENU TECNICO

Alla visualizzazione dell'elenco Menù i tasti hanno la seguente funzione

“+”: scorrimento verso l'alto

“-”: scorrimento verso il basso

"OK" pressione breve : ingresso nella voce del Menù

"M" pressione breve : uscita dalla voce del Menù.

Premere il tasto ON/OFF per confermare e tornare alla schermata principale.

- Stand by

Con funzione Stand by attiva, in modalità automatica e crono, al raggiungimento della temperatura desiderata, il prodotto si spegne per riaccendersi quando la temperatura ambiente scende.

Con funzione Stand By non attiva, il prodotto , al raggiungimento della temperatura desiderata , modula fino alla potenza minima.

MENU CARICO PELLET STAND BY CRONO NIGHT DATA-ORA DISPLAY LINGUA BEEP INFO MENU TECNICO

STAND BY OFF ON

STAND BY OFF ON

Per accedere dal menù principale alla funzione (come indicato nel precedente paragrafo Menù), premere il tasto M. Scorrere quindi con +/- e selezionare con il tasto "OK" la funzione.

Usare i tasti “+/-” per selezionare OFF o ON della funzione.

Per uscire senza salvare la scelta ,premere il tasto "M" Se si è selezionato ON , il display mostra i minuti per cui il prodotto continuerà a funzionare alla potenza minima anche a temperatura desiderata raggiunta.

Usare i tasti “+/-” per aumentare o diminuire questo tempo in minuti.

Confermare premendo due secondi il tasto "OK". Il display torna al livello superiore del Menù.

Premere il tasto ON/OFF per tornare alla schermata principale.

Il prodotto è programmato di default con un delta di +/- 1 °C per garantire il maggiore comfort.

Il tecnico può variare tale regolazione in fase di prima accensione per venire incontro alle esigenze.

Il display mostra la temperatura troncata. Ciò significa che sia 20,1°C che 20,9° sono visualizzati come "20".

Ad esempio, impostando 20° C come temperatura ambiente, il prodotto andrà in modulazione/spegnimento al raggiungimento dei 21° C e si riaccenderà al di sotto dei 19° C.

Crono

A funzione Crono attiva, l'utente imposta una temperatura desiderata e una fascia oraria a cui è legata la temperatura ambiente desiderata.

La regolazione avviene in passaggi, effettuabili in momenti anche non consequenziali :

• abilitazione del Crono su 7 giorni o su singoli giorni ("ABILITA" a display);
• impostazione di tre livelli di temperature, con l'attenzione che T1 sia sempre inferiore a T2 e T2 a T3 ("TEMP" a display):
• associazione di una delle tre temperature (T1, T2, T3) a una fascia oraria ("IMPOSTA" a display).

Una volta effettuate le impostazioni, è possibile visualizzare/modificare le fasce orarie e le temperature impostate ("MODIFICA" a display).

Il tasto ON/OFF permette sempre di tornare alla schermata principale.

Per accedere alla funzione Crono dal menù principale, a schermo attivo, premere una volta il tasto "M".

Scorrere quindi coi tasti “+/-”, per posizionarsi su “Crono”(sottolineato).

Per confermare e selezionare la funzione Crono, premere il tasto "OK".

Per tornare alla schermata precedente premere il tasto “M”.

MENU CARICO PELLET STAND BY CRONO NIGHT DATA-ORA DISPLAY LINGUA BEEP INFO MENU TECNICO

Tasti “+/-” per scorrere Tasto “OK” per confermare

Compare la schermata seguente. Scorrere quindi coi tasti “+/-”, per posizionarsi su “ABILITA”(sottolineato).

Per abilitare il Crono su 7 giorni o su singoli giorni ("ABILITA" a display), premere il tasto "OK".

Per tornare alla schermata precedente premere il tasto "M".

MENU ABILITA TEMP MODIFICA IMPOSTA Tasti "+/-" per scorrere Tasto "OK" per confermare

Per posizionarsi sulla voce desiderata (es "7 GIORNI", sottolineato) scorrere coi tasti "+/-".

ABILITA □7 GIORNI □LUNEDI □MARTEDI ■MERCOLEDI □GIOVEDI □VENERDI □SABATO □DOMENICA

Tasti "+/- per scorrere Tasto "OK" per confermare

L'opzione selezionata è individuata dal quadrato nero a lato invece che bianco (esempio sopra Mercoledì selezionato).

Per continuare con eventuali altre modifiche, premere il tasto "OK".

Per accedere alla opzione fra uscire senza salvare e salvare, premere il tasto "M".

Compare la schermata seguente.

ABILITA SALVO LE MODIFICHE?

Tasto "M" per uscire senza salvare Tasto "OK" per salvare e tornare alla schermata

La funzione Crono è disattivata quando nessuna delle voci è selezionata.

Quando si disattiva la funzione Crono il prodotto funziona in automatico.

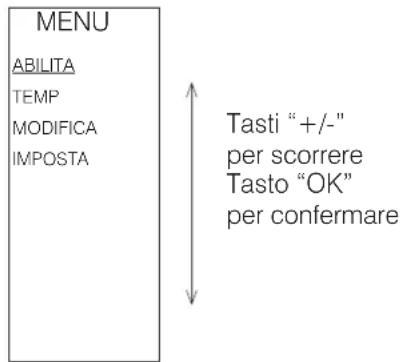

Per impostare i livelli di temperatura

("TEMP" a display), da Crono, premere il tasto "OK".

Compare la schermata seguente.

Scorrere quindi coi tasti “+/-”, per posizionarsi su "TEMP"(sottolineato).

Per confermare e selezionare "TEMP", premere il tasto "OK".

Per tornare alla schermata precedente premere il tasto "M".premere il tasto "OK" per entrare nella funzione "TEMP".

MENU ABILITA TEMP MODIFICA IMPOSTA Tasti "+/- per scorrere Tasto "OK" per confermare

Per il Crono sono disponibili tre livelli di temperatura modificabili: T1, T2, T3 (schermate sotto).

Per passare da un livello all'altro premere il tasto "OK". Per impostare la temperatura desiderata per ogni livello premere i tasti "+" e "-".

T1 deve essere sempre inferiore a T2 e T2 a T3: se si cerca di regolare T1 più alta di T2 in automatico la temperatura T1 è pareggiata con T2.

TEMP T1 16 T2 20 T3 22 Tasti “+/-” per impostare la temperatura desiderata Tasto “OK” per scorrere (passare alla temperatura successiva)

Per continuare con eventuali altre modifiche, premere il tasto "OK".

Per accedere alla opzione fra uscire senza salvare e salvare, premere il tasto "M".

Compare la schermata seguente.

TEMP SALVO LE MODIFICHE ? ?

Tasto "M" per uscire senza salvare Tasto "OK" per salvare e tornare alla schermata

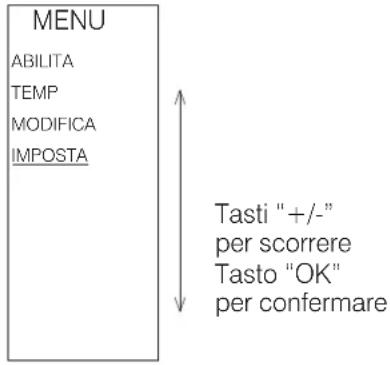

Per associare una delle tre temperature a una fascia oraria ("IMPOSTA" a display), da

Crono, premere il tasto "OK". Compare la schermata seguente.

Scorrere quindi coi tasti “+/-”, per posizionarsi su “IMPOSTA”(sottolineato).

Per confermare e selezionare “IMPOSTA”, premere il tasto “OK”.

Per tornare alla schermata precedente premere il tasto "M". Premere il tasto "OK" per entrare nella funzione "IMPOSTA".

MENU ABILITA TEMP MODIFICA IMPOSTA Tasti "+/-" per scorrere Tasto "OK" per confermare

La prima schermata (sotto) permette di scegliere se applicare il Crono uguale per 7 giorni su 7, 5 su 7, solo week end o diverso giorno per giorno.

IMPOSTA 7 GIORNI 5 GIORNI WEEK END GIORNO Tasti "+/- per scorrere Tasto "OK" per confermare

La seconda schermata (accessibile premendo il tasto "OK" dalla prima schermata) permette di impostare l'orario di inizio e fine della fascia oraria a cui associare ogni livello di temperatura impostato (T1,T2,T3).

La temperatura impostata è visualizzata al centro dell'orologio.

Il passo è di 30'. Il periodo di accensione

Si agisce dalla schermata seguente.

7 GIORNI DA 06:00 A 08:00 TEMP T1 19

Per modificare l'orario di accensione, premere i tasti "+/-". Con pressione prolungata si ottiene uno scorrimento veloce.

Per confermare e passare alla impostazione dell'orario finale, premere il tasto "OK".

Per modificare l'orario di spegnimento, premere i tasti "+/-". Con pressione prolungata si ottiene uno scorrimento veloce.

Per confermare e passare alla selezione della temperatura (T1 o T2 o T3), premere il tasto "OK".

Per selezionare una o l'altra delle temperature, premere i tasti "+/-"

Per continuare con eventuali altre modifiche, premere il tasto "OK".

Per accedere alla opzione fra uscire senza salvare e salvare, premere il tasto "M".

Compare la schermata seguente.

7 GIORNI SALVO LE MODIFICHE?

Tasto "M" per uscire senza salvare Tasto "OK" per salvare e tornare alla schermata

Per visualizzare/modificare le impostazioni ("MODIFICA" a display), da Crono, premere il tasto "OK". Compare la schermata seguente.

Scorrere quindi coi tasti “+/-”, per posizionarsi su “MODIFICA” (sottolineato).

Per confermare e selezionare "MODIFICA", premere il tasto "OK".

Per tornare alla schermata precedente premere il tasto "M".

MODIFICA 7 GIORNI 5 GIORNI WEEK END GIORNO RESET Tasti "+/- per scorrere Tasto "OK" per confermare

Da "MODIFICA" oltre a poter modificare/visualizzare la programmazione sui "7 GIORNI", "5 GIORNI", "WEEKEND", "GIORNO", è possibile cancellare tutte le impostazioni orarie, con la funzione "RESET"

RESET CANCELLA TUTTE LE FASCE ORARIE ? NO SI

Per scorrere fra SI e NO, premere i tasti “+/-”

Tasto "OK"

per continuare con eventuali altre modifiche

NOTA

Quando Crono è abilitato, per accendere/spegnere il prodotto fuori dalle fasce orarie, premere il tasto On/Off.

Questo comporta la disabilitazione della funzione crono.

Per riabilitare la funzione Crono seguire le istruzioni del paragrafo Crono.

Night (spegnimento e accensione posticipata)

Con questa funzione si spegne/accende il prodotto dopo un tempo impostabile dall'attivazione della funzione.

Utile se ad esempio si va a dormire e si vuole spegnere/accendere il prodotto dopo qualche ora (massimo 12 ore dopo).

Attivazione Funzione Night

Per accedere dal menù principale alla funzione (come indicato nel precedente paragrafo Menù), premere il tasto M. Scorrere quindi con +/- e selezionare con OK la funzione.

Usare i tasti “+/-” per selezionare Attiva/Disattiva della funzione.

Per uscire senza salvare la scelta, premere il tasto "M".

Per confermare premere due secondi il tasto "OK"

Regolazione Ore

Premere il tasto “+” per incrementare la durata.

Per uscire senza salvare la scelta, premere il tasto "M".

Per confermare premere due secondi il tasto "OK"

Premere il ON/OFF per tornare alla schermata principale.

A Funzione Night attivata, il display mostra in alto a sinistra la luna.

Per uscire dalla funzione, bisogna rientrare nel menù e portare la funzione Night in Disattiva. Procedura come per l'attivazione.

MENU CARICO PELLET STAND BY CRONO NIGHT LINGUA DATA-ORA DISPLAY BEEP INFO MENU TECNICO NIGHT OFF ON NIGHT OFF ON

NIGHT OFF ON 1 H NIGHT OFF ON 2 H 2:32 20° 23° 3

Carico Pellet

Permette di caricare pellet dopo lo svuotamento della coclea in seguito ad un allarme per fine pellet.

Utile per il tecnico in fase di prima accensione.

Disponibile solo in Stato di OFF. In caso di tentativo di attivazione in stati diversi, non è permesso l'accesso alla funzione.

Per accedere dal menù principale alla funzione (come indicato nel precedente paragrafo Menù), premere il tasto M. Scorrere quindi con +/- e selezionare con OK la funzione.

Usare i tasti “+/-” per selezionare Attiva/Disattiva della funzione.

Premere il tasto "M" per uscire senza salvare la scelta.

Confermare premendo due secondi il tasto "OK".

MENU CARICO PELLET STAND BY CRONO NIGHT LINGUA DATA-ORA DISPLAY BEEP INFO MENU TECNICO CARICO PLT OFF ON CARICO PLT OFF ON

Lingua

Permette di scegliere la lingua di comunicazione.

Appare la prima volta che si attiva il radiocomando a prodotto alimentato elettricamente o appunto, entrando nel Menù.

Per accedere dal menù principale alla funzione (come indicato nel precedente paragrafo Menù), premere il tasto M. Scorrere quindi con +/- e selezionare con OK la funzione.

Usare i tasti “+/-” per selezionare la lingua.

Per uscire senza salvare la scelta,premere il tasto "M".

Per confermare premere due secondi il tasto "OK"

MENU CARICO PELLET STAND BY CRONO NIGHT LINGUA DATA-ORA DISPLAY BEEP INFO MENU TECNICO LANGUAGE ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL PORTUGUES NEDERLANDS DANSK

Data/Ora

Permette di regolazione la data e l'ora corrente.

Appare la prima volta che si attiva il radiocomando a stufa alimentato elettricamente o appunto, entrando nel Menù.

Per accedere dal menù principale alla funzione (come indicato nel precedente paragrafo Menù), premere il tasto M. Scorrere quindi con +/- e selezionare con OK la funzione.

Usare i tasti “+/-”.

Premere il tasto "M" per uscire senza salvare la scelta.

Confermare premendo due secondi il tasto "OK"

MENU CARICO PELLET STAND BY CRONO NIGHT DATA-ORA DISPLAY LINGUA BEEP INFO MENU TECNICO

DATA - ORA GIOVEDI 05 /11 / 15 17:00

DATA - ORA GIOVEDI 05 /11/15 17:00

DATA - ORA GIOVEDI 05 /11 / 15 17:00

DATA - ORA GIOVEDI 05 /11 / 15 17:00

DATA - ORA GIOVEDI 05 /11/15 17:00

Display

Permette di scegliere lo sfondo del display. da bianco a nero o disabilitare l'illuminazione (Led ON -Led OFF). Per accedere dal menù principale alla funzione (come indicato nel precedente paragrafo Menù), premere il tasto M. Scorrere quindi con +/- e selezionare con OK la funzione.

Usare i tasti “+/-” per selezionare il colore.

Premere il tasto "M" per uscire senza salvare la scelta.

Confermare premendo due secondi il tasto "OK"

MENU CARICO PELLET STAND BY CRONO NIGHT DATA-ORA DISPLAY LINGUA BEEP INFO MENU TECNICO

DISPLAY BIANCO NERO

DISPLAY BIANCO NERO

Beep

Permette di attivare/disattivare il riscontro sonoro(beep). Per accedere dal menù principale alla funzione (come indicato nel precedente paragrafo Menù), premere il tasto M. Scorrere quindi con +/- e selezionare con OK la funzione.

Usare i tasti " +/-" per selezionare On/Off.

Premere il tasto "M" per uscire senza salvare la scelta.

Confermare premendo due secondi il tasto "OK".

Info

Letture da effettuare solo sotto la guida di un tecnico. Il tecnico ha a disposizione il significato diagnostico delle scritte e delle cifre e potrebbe chiedervi di leggergliele in caso di problematiche.

Menù Tecnico

Accessibile solo da tecnico abilitato in possesso di corretta password.

Prima di effettuare qualsiasi manutenzione, scollegare il prodotto dalla rete di alimentazione elettrica.

Una regolare manutenzione è alla base del buon funzionamento del prodotto.

La mancata manutenzione non permette al prodotto di funzionare regolarmente.

Eventuali problemi dovuti alla mancata manutenzione causeranno la decadenza della garanzia.

MANUTENZIONE GIORNALIERA

Operazioni da eseguire, a prodotto spento, freddo e preferibilmente scollegato dalla rete elettrica.

E' necessario un aspiratore adatto.

L'intera procedura richiede pochi minuti.

L'uso della stufa, senza aver effettuato la pulizia del crogiolo, potrebbe comportare l'accensione improvvisa dei gas all'interno della camera di combustione con conseguente detonazione

1. Aprire la porta del focolare (P) con la maniglia asportabile (manofredda) in dotazione.
2. Il crogiolo (A) è inserito a incastro nella sua sede. Svuotare il contenuto del cassetto cenere (B) e del crogiolo in un contenitore non infiammabile (la cenere potrebbe contenere parti ancora calde e/o braci) o aspirarlo se freddo. Aspirare l'interno del focolare, il piano fuoco, il vano attorno al crogiolo dove cade la cenere.
3. Scrostare il crogiolo con la spatolina in dotazione e pulire eventuali occlusioni dei fori.
4. Se necessario pulire il vetro (a freddo) con apposito prodotto (es Glasskamin) che può trovare presso il rivenditore

P B A B EX: 306 ##s 1071520 draw 3428.408

• Non scaricare i residui della pulizia nel serbatoio del pellet.
• Assicurarsi che il cassetto cenere, una volta rimontato, sia ben posizionato nella propria sede, altrimenti il vetro potrebbe rompersi urtandolo.
• Assicurarsi che il crogiolo sia ben posizionato nella sua sede dopo la manutenzione, altrimenti la stufa potrebbe aver problemi di accensione.

MANUTENZIONE STAGIONALE (a cura del centro assistenza tecnica)

Consiste nella pulizia generale interna ed esterna.

In caso di un uso molto frequente del prodotto, si consiglia la pulizia del canale e del condotto passaggio fumi ogni 3 mesi.

Pulire comunque il sistema camino almeno una volta all'anno (verificare se nella propria nazione esiste una normativa al riguardo).

Nel caso di omissioni di regolari controlli e della pulizia, si aumenta la probabilità di un incendio del comignolo.

Raccomandiamo di NON utilizzare aria compressa per pulire il tubo di ingresso dell'aria comburente

PERIODO DI FERMO ESTIVO

Nel periodo di non utilizzo, lasciare chiusi tutte le porte, sportelli e coperchi della stufa.

Consigliamo di svuotare il pellet nel serbatoio.

RICAMBI

per eventuali componenti di ricambio, contattare il rivenditore o il tecnico.

L'uso di componenti non originali provoca rischi al prodotto e esonare Edilkamin da ogni responsabilità su eventuali danni da ciò derivanti.

E' vietata ogni modifica non autorizzata

SMALTIMENTO

Alla fine della vita utile, smaltire il prodotto secondo le normative vigenti.

Ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)".

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

In caso di problemi, il prodotto esegue in automatico l'operazione di spegnimento. Il display mostra la motivazione(vedere sotto).

Non staccare l'alimentazione elettrica.

Per riavviare il prodotto, lasciare avvenire la procedura di spegnimento e quindi premere il tasto ON/OFF del radiocomando o quello di accensione semplificata. Tenere premuto finché compare scritta “VUOI SBLOCCARE?” .Lasciare a quel punto il tasto e premerlo di nuovo a lungo.

Prima di riaccendere il prodotto, verificare la causa del blocco e RIPULIRE il crogiolo. Il prodotto è dotato di valvola di sicurezza, ma, se non viene eseguita la regolare pulizia del crogiolo come illustrato in precedenza, esistono le condizioni affinché l'accensione possa avvenire con una leggera detonazione. In caso di forte e prolungata formazione di fumo bianco nella camera di combustione, staccare l'alimentazione elettrica e attendere 30 minuti prima di aprire la porta e svuotare il crogiolo.

* In caso di mancato caricamento del pellet, verificare che il serbatoio del pellet sia chiuso.
SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:
Un interruttore di sicurezza manda infatti in spegnimento il prodotto se il serbatoio del pellet resta aperto

SEGNALAZIONE INCONVENIENTE AZIONI
H01	interviene se la portata di aria di combustione in ingresso scende sotto un livello prestabilito	· Verificare che la porta del focolare sia chiusa· Verificare la regolare manutenzione della stufa· Verificare la pulizia dello scarico fumi e del condotto di aspirazione aria di combustione.
H02	interviene se la scheda non rileva i corretti giri del ventilatore fumi	· Contattare il tecnico
H03	interviene se la termocoppia rileva una temperatura fumi inferiore a un valore impostato interpretando ciò come assenza di fiamma	· Verificare la mancanza pellet nel serbatoio· Contattare il tecnico· Verificare che il serbatoio sia chiuso*
H04	interviene se nel tempo previsto la fase di accensione non dà esito positivo	Distinguere i due casi seguenti:NON è comparsa fiamma :· Verificare il posizionamento e pulizia del crogiolo· Verificare presenza di pellet nel serbatoio e nel crogiolo· Provare ad accendere con un po' di diavolina (sentire il tecnico prima)E' comparsa fiamma :· Contattare il tecnico
H05	Spegnimento per rottura del sensore di lettura della portata dell'aria	· Contattare il tecnico
H06	interviene se la scheda elettronica rileva che la termocoppia di lettura temperatura fumi è rotta o scollegata	· Contattare il tecnico
H07	Spegnimento per superamento temperatura massima fumi.	Verificare il tipo di pellet (in caso di dubbi chiamare il tecnico)contattare il tecnico
H08	Spegnimento per eccessiva temperatura nel prodotto	vedere HO7
H09	Spegnimento per rottura del motoriduttore.	Contattare il tecnico
H10	Spegnimento per sovratemperatura della scheda elettronica.	Contattare il tecnico
H11	Spegnimento per intervento del pressostato di sicurezza.	Verificare la pulizia della stufa, dello scaricoContattare il tecnicoVericare la chiusura della porta del focolare
H12	Guasto della sonda temperatura ambiente. Il prodotto funziona in manuale.	Contattare il tecnico

SEGNALAZIONI CHE NON PROVOCANO SPEGNIMENTO MA SONO SOLO AVVISI

LIVELLO BASSO DELLA BATTERIA DEL RADIOCOMANDO:

In caso di livello basso della batteria, sul display del radiocomando compare il simbolo della batteria.

17:32

20°

23°

3

MANUTENZIONE :

Dopo 2000 ore di funzionamento, a display compare il simbolo di una "chiave inglese".

Il prodotto funziona, ma è necessario far eseguire dal tecnico abilitato Edilkamin una manutenzione.

17:32

20°

23°

INDEX

1 S * 2 vista da sotto

3 2 vista dal retro S

vista da sotto
