MANUALE UTENTE DAME Air Tight EDILKAMIN

I Installazione, uso e manutenzione

F Installation, usage et maintenance

La scrivente EDILKAMIN S.p.a. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192

Dichiara sotto la propria responsabilità che: La stufa a pellet sotto riportata è conforme al Regolamento UE 305/2011 (CPR) ed alla Norma Europea armonizzata EN 14785:2006

STUFE A PELLET, a marchio commerciale EDILKAMIN, denominata DAME

N° di SERIE: Rif. Targhetta dati Dichiarazione di prestazione: (DoP - EK 103): Rif. Targhetta dati

Altresì dichiara che: stufa a pellet di legno DAME rispetta i requisiti delle direttive europee: 2014/35/UE - Direttiva Bassa Tensione 2014/30/UE - Direttiva Compatibilità Elettromagnetica

EDILKAMIN S.p.a. declina ogni responsabilità di malfunzionamento dell'apparecchiatura in caso di sostituzione, montaggio e/o modifiche effettuate non da personale EDILKAMIN senza autorizzazione della scrivente.

Gentile Signora / Egregio Signore

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto.

Prima di utilizzarlo, Le chiediamo di leggere attentamente questa scheda, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Per ulteriori chiarimenti o necessità contatti il RIVENDITORE presso cui ha effettuato l'acquisto o visiti il nostro sito internet www.edilkamin.com alla voce CENTRI ASSISTENZA TECNICA.

NOTA

- Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completezza del contenuto (radiocomando, rivestimento, kit raccordo innesto canalizzazione, kit uscita fumi verticale, libretto di garanzia, quanto, CD/scheda tecnica, spatola, sali deumidificanti).

In caso di anomalie si rivolga subito al rivenditore presso cui ha effettuato l'acquisto, cui va consegnata copia del libretto di garanzia e del documento fiscale d'acquisto.

- Messa in servizio/collaudo

Dev'essere assolutamente eseguita dal - Centro Assistenza Tecnica - autorizzato EDILKAMIN (CAT) per poter garantire il regolare funzionamento.

La messa in servizio così come descritta dalla norma UNI 10683 consiste in una serie di operazioni di controllo eseguite a stufa installata e finalizzate ad accertare il corretto funzionamento del sistema e la rispondenza dello stesso alle normative.

Presso il rivenditore, sul sito www.edilkamin.com o al numero verde può trovare il nominativo del Centro Assistenza più vicino.

- installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto, sollevano l'azienda produttrice da ogni eventuale danno derivante dall'uso.

- il numero di serie, necessario per l'identificazione della stufa, è indicato:

- nella parte alta dell'imballo

- sul libretto di garanzia reperibile all'interno del focolare

- sulla targhetta applicata sul retro dell'apparecchio;

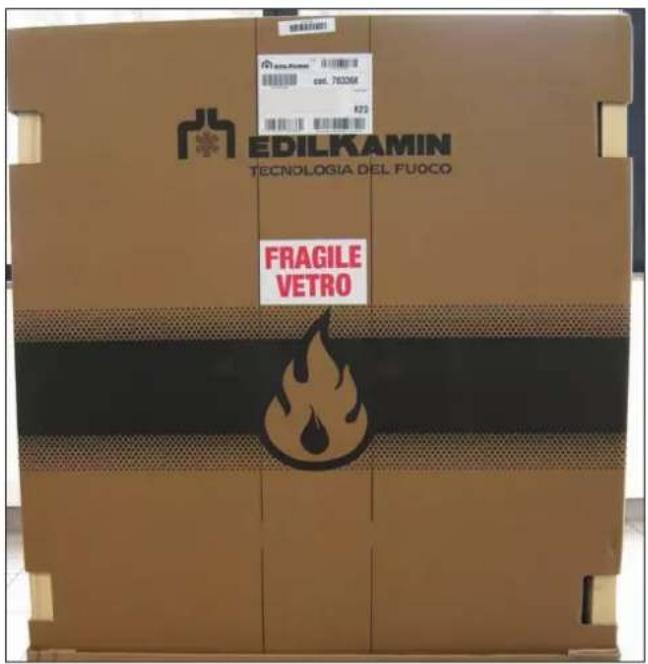

EDILKAMIN TECNOLOGIA DEL FUOCO FRAGILE VETRO

Detta documentazione dev'essere conservata per l'identificazione unitamente al documento fiscale d'acquisto i cui dati dovranno essere comunicati in occasione di eventuali richieste di informazioni e messi a disposizione in caso di eventuale intervento di manutenzione;

- i particolari rappresentati sono graficamente e geometricamente indicativi.

INFORMAZIONE PER LA SICUREZZA

• L'apparecchio non è destinato a essere usato da persone, bambini compresi, le cui capacità fisiche, sensoriali o mentali, siano ridotte. I bambini devono essere sorvegliati per sincerarsi che non giochi con l'apparecchio.
• I principali rischi derivabili dall'impiego della stufa possono essere legati a una non corretta installazione, a un diretto contatto con parti elettriche in tensione (interne), a un contatto con fuoco e parti calde (vetro, tubi, uscita aria calda), all'introduzione di sostanze estranee, a combustibili non raccomandati, a una non corretta manutenzione, al ripetuto azionamento del tasto di accensione senza aver svuotato il crogiolo.
• Nel caso di mancato funzionamento di componenti o anomalie, la stufa è dotata di dispositivi di sicurezza che ne garantiscono lo spegnimento, da lasciar avvenire senza intervenire.
• Per un regolare funzionamento la stufa deve essere installata rispettando quanto indicato su questa scheda.
• Usare come combustibile solo pellet di legno diam. 6 mm di ottima qualità e certificato
• In nessun caso devono essere introdotte nel focolare o nel serbatoio sostanze estranee, rispetto al pellet.

Non usare MAI combustibili liquidi per accendere la stufa o ravvivare la brace.

• Per la pulizia del canale da fumo (tratto di canna che collega il bocchettone di uscita fumi della stufa con la canna fumaria) non devono essere utilizzati prodotti infiammabili.
• Le parti del focolare e del serbatoio devono essere solo aspirate e solo a FREDDO.
• Il vetro può essere pulito a FREDDO con apposito prodotto (es. GlassKamin Edilkamin) e un panno.

• Evitare di aprire il portello della camera di combustione a stu-fa calda, ma aspettare che il prodotto si raffreddi naturalmente.

• La stufa non deve funzionare con l'antina aperta, con il vetro rotto o con il portello caricamento pellet aperto
  Durante il funzionamento non deve essere aperta la porta del focolare: la combustione è infatti gestita automaticamente e non necessita di alcun intervento.

• Non deve essere utilizzata come scala o come base di appoggio.
• Non depositare oggetti non resistenti al calore nelle immediate vicinanze della stufa.
• Non appoggiare biancheria direttamente sulla stufa per asciugare. Eventuali stendibiancheria o simili devono essere collocati dalla stufa ad una distanza di sicurezza (pericolo di incendio).
• Assicurarsi che la stufa venga installata e accesa da CAT abilitato Edilkamin (centro assistenza tecnica) secondo le indicazioni della presente scheda; condizioni peraltro indispensabili per la validazione della garanzia.
• Durante il funzionamento della stufa, i tubi di scarico e la porta raggiungono alte temperature (non toccare senza l'apposito quanto).
• Non occludere le aperture di aerazione nel locale di installazione, né gli ingressi di aria della stufa stessa.
• Non bagnare la stufa, non avvicinarsi alle parti elettriche con le mani bagnate.
  • Non inserire riduzioni sui tubi di scarico fumi.
• La stufa deve essere installata in locali adeguati alla prevenzione antincendio e dotati di tutti i servizi (alimentazione e scarichi) che l'apparecchio richiede per un corretto e sicuro funzionamento.
• IN CASO DI FALLITA ACCENSIONE, NON RIPETERE L'ACCENSIONE PRIMA DI AVERE SVUOTATO IL CROGIOLO.

INFORMAZIONI GENERALI

La stufa DAME è completamente ermetica rispetto all'ambiente d'installazione; cioè significa che l'aria (di combustione e pulizia vetro) viene prelevata direttamente dall'esterno evitando quindi anche il minimo utilizzo di aria dall'ambiente di installazione.

Di conseguenza risulta idonea per l'impiego in case definite "PASSIVE".

Per rispettare l'ermeticità della stufa il tubo di collegamento per l'ingresso dell'aria comburente deve essere collegato all'esterno utilizzando appositi tubi e raccordi ermetici.

La stufa produce aria calda utilizzando come combustibile il pellet di legno, la cui combustione è gestita elettronicamente.

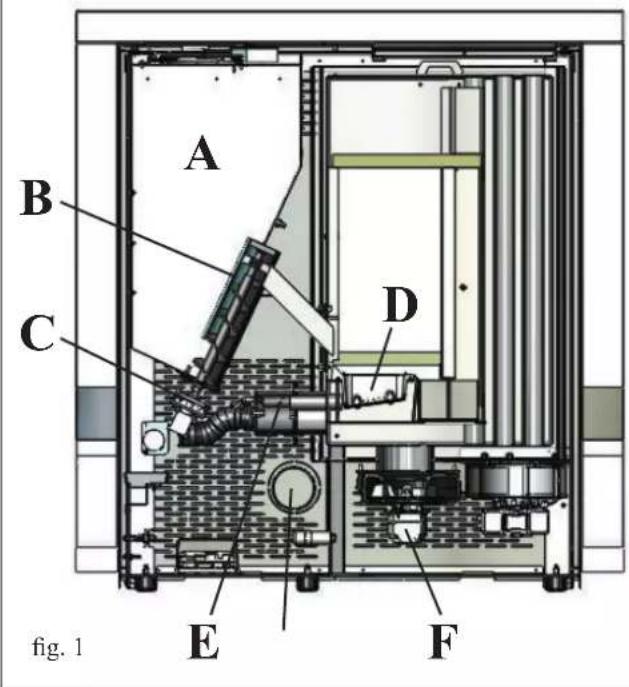

Di seguito ne è illustrato il funzionamento (le lettere fanno riferimento alla figura 1).

Il combustibile (pellet) prelevato dal serbatoio di stoccaggio (A) tramite una coclea (B) attivata da motoriduttore (C), viene trasportato nel crogiolo di combustione (D).

L'accensione del pellet avvicne tramite aria calda prodotta da una resistenza elettrica (E) e aspirata nel crogiolo tramite l'estrattore fumi (F).

A B C D E F fig. 1

La stufa può funzionare a convezione naturale o a ventilazione forzata (disattivabile) per riscaldare in alternativa:

• solo il locale di installazione (ventilatore installato frontalmente)
• un locale adiacente o distante (ventilatore installato posteriormente*). Per poter canalizzare l'aria calda, in altri locali, è necessario applicare i seguenti Kit optionali (maggior dettagli a pag. 16-17).

- KIT CANALIZZAZIONE N° 12 per distribuire l'aria calda anche in un locale attiguo

- KIT CANALIZZAZIONE N° 12 BIS per distribuire l'aria calda anche in un locale remoto.

Il focolare (realizzato in Vermiculite) è chiuso frontalmente da un'antina in vetro ceramico.

La quantità di combustibile e l'estrazione fumi/alimentazione aria comburente, sono regolate tramite scheda elettronica dotata di software con sistema Leonardo ^® , al fine di ottenere una combustione ad alto rendimento e basse emissioni.

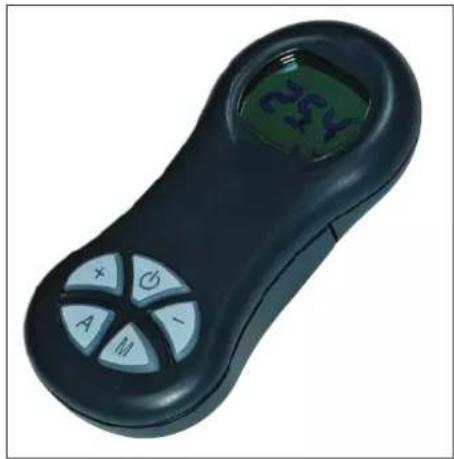

Tutte le fasi di funzionamento sono gestite tramite radiocomando fornito in dotazione.

La stufa è dotata di una presa seriale per collegamento, con cavetto optional a dispositivi di accensione remota (quali combinatori telefonici, cronotermostati cct.).

L'elemento metallico che si trova al ricevimento del prodotto nel crogiolo serve al tecnico per il diverso orientamento del ventilatore aria)

* operazione che effettua il tecnico

INFORMAZIONI GENERALI

• APPARATI ELETTRONICI

LEONARDO ^® è un sistema di sicurezza e regolazione della combustione che consente un funzionamento ottimale in qualunque condizione grazie a due sensori che rilevano il livello di pressione nella camera di combustione e la temperatura dei fumi.

La rilevazione e la conseguente ottimizzazione dei due parametri avviene in continuo in modo da correggere in tempo reale eventuali anomalie di funzionamento. Il sistema ottiene una combustione costante regolando automaticamente il tiraggio in base alle caratteristiche della canna fumaria (curve, lunghezza, forma, diametro ecc.) ed alle condizioni ambientali (vento, umidità, pressione atmosferica, installazioni in alta quota ecc.).

LEONARDO ^® è inoltre in grado di riconoscere il tipo di pellet e regolarne automaticamente l'afflusso per garantire attimo dopo attimo il livello di combustione richiesto.

• SCHEDA ELETTRONICA

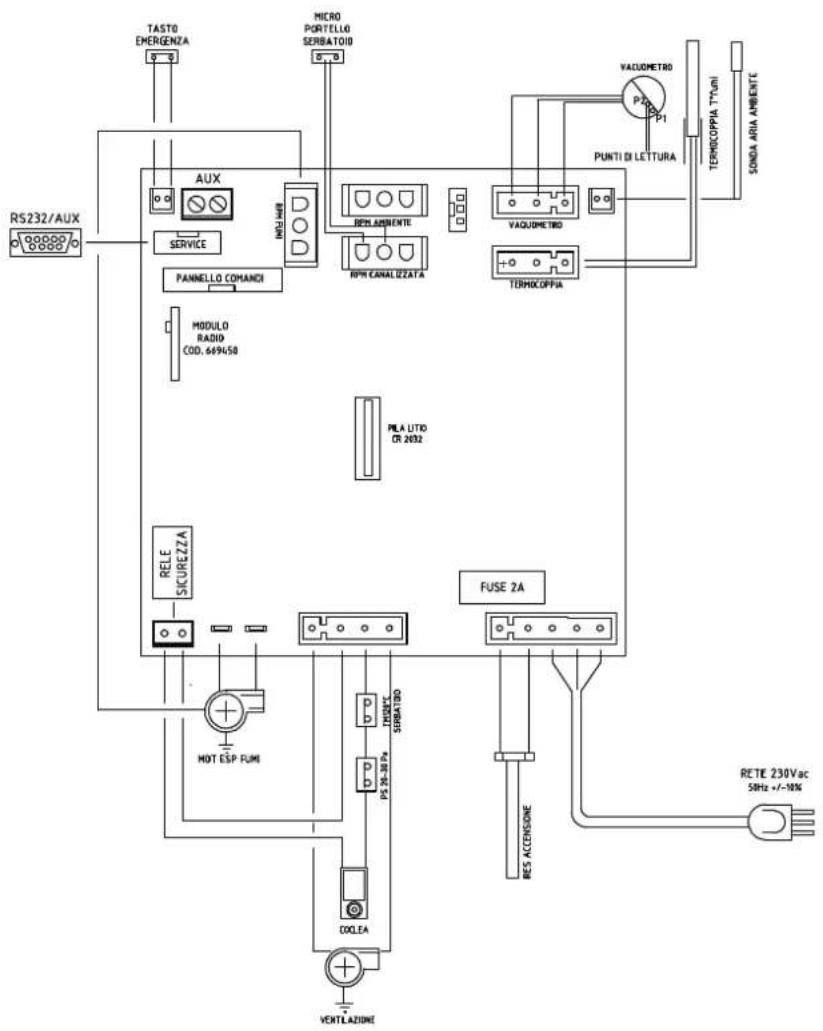

TASTO EMERGENZA MERO PORTELLO SERBATOID VACUOMETRO P1 PUNTI DI LETTURA TERMICOPPIA T'anni SONDA ARIA AMBIENTE TASTO EMERGENZA AUX SERVCE PANNELLO COMANDI MODULO RADIO COD. 64/94/50 VACUOMETRO TERMICOPPIA FUSE 2A RELE SICUREZZA HOT ESP FUM COOLEA VENTLAZIONE RETE 230Vac 5kHz +/-10%

PORTA SERIALE

Sull'uscita seriale RS232 con apposito cavetto (cod. 640560) è possibile far installare dal CAT un optional per il controllo delle accensioni e spegnimenti, es. combinatore telefonico, termostato ambiente.

BATTERIA TAMPONE

Sulla scheda elettronica è presente una batteria tampone (tipo CR 2032 da 3 Volt). Il suo malfunzionamento (non considerabile difetto di prodotto, ma normale usura) viene indicato con scritte “Control. Batteria”. Per maggiori riferimenti, contattare il CAT che ha effettuato la 1º accensione.

sistema® LEONARDO

INFORMAZIONI GENERALI

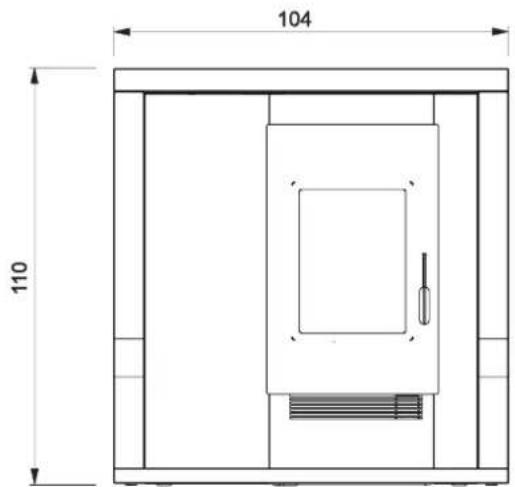

FRONTE

104 110

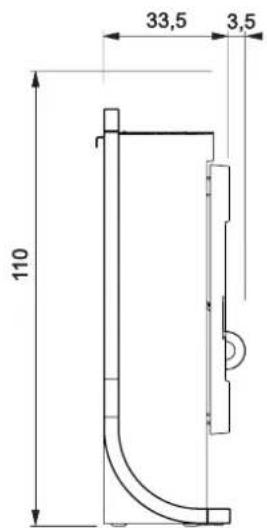

FIANCO

33,5 3,5 110

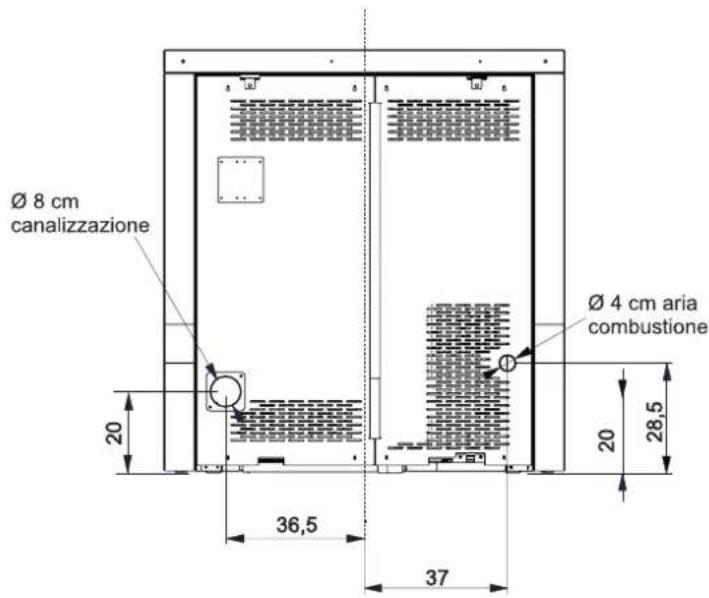

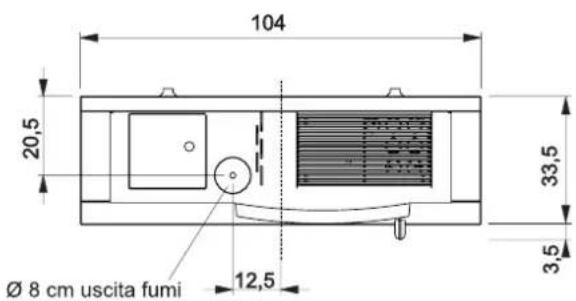

Ø 8 cm canalizzazione Ø 4 cm aria combustione 20 36,5 37 20 28,5

104 20,5 Ø 8 cm uscita fumi 12,5 33,5 3,5

INFORMAZIONI GENERALI

CARATTERISTICHE TERMOTECNICHE ai sensi EN 14785

	Potenza Nominale Potenza Ridotta
Potenza termica utile 6 2,2 kW
Rendimento / Efficienza 88,0 90,8 %
Emissione CO al 13% O_2	0,012 0,014 %
Temperatura fumi 145 85 °C
Consumo combustibile 1,4 0,5 kg/h
Capacità serbatoio 18 kg
Tiraggio	12 - 5	10 - 3	Pa
Autonomia	13	36	ore
Volume riscaldabile *	155		m^3
Diametro condotto fumi	80		mm
Diametro condotto presa aria (maschio)	40		mm
Peso con imballo	254		kg

DATI TECNICI PER DIMENSIONAMENTO CANNA FUMARIA che deve comunque rispettare le indicazioni della presente scheda e delel norme di installazione di ogni prodotto

	Potenza Nominale Potenza Ridotta
Potenza termica utile 6 2,2 kW
Temperatura uscita fumi allo scarico	174	102	°C
Tiraggio minimo	0,01		Pa
Portata fumi	6,7 3,3	g/s
Classificazione focolare secondo DIBt	FB 22 FC _52x		-

* Il volume riscaldabile è calcolato considerando un isolamento della casa come da L 10/91 e successive modifiche e una richiesta di calore di 33 Kcal/m³ ora.

CARATTERISTICHE ELETTRICHE

Alimentazione	230Vac +/- 10% 50 Hz
Potenza assorbita Nominale	60 W
Potenza assorbita Ridotta	40 W
Potenza assorbita Stand by	4 W
Potenza assorbita in accensione	400 W
Frequenza radiocomando (fornito)	onderadio 2,4 GHz
Protezione su scheda elettronica *	Fusibile T2A, 250 Vac 5x20

N.B.

1) tenere in considerazione che apparecchiature esterne possono provocare disturbi al funzionamento della scheda elettronica.
2) attenzione: interventi su componenti in tensione, manutenzioni e/o verifiche devono essere fatte da personale qualificato. (prima di effettuare qualsiasi manutenzione, disinserire l'apparecchio dalla rete di alimentazione elettrica)
3) In caso di problemi alla rete elettrica consultare un elettricista per valutare l'installazione di un gruppo di continuità di almeno 800 Va a onde sinusoidali. Variazione maggiori del 10% di alimentazione possono provocare problemi al prodotto.

I dati sopra riportati sono indicativi e rilevati in fase di certificazione presso organismo notificato. EDILKAMIN s.p.a. si riserva di modificare i prodotti senza precavviso e a suo insindacabile giudizio.

NOTE GENERALI

In Italia è necessario fare riferimento alla norma dichiarazione di conformità ai sensi del D.M. 37/2008 (ex L. 46/90) e secondo le norme UNI 10683 e UNI 10412-2.

In caso di installazione in condominio, chiedere parere preventivo all'amministratore.

VERIFICA DI COMPATIBILITA' CON ALTRI DISPOSITIVI

In Italia la stufa NON deve essere installata nello stesso ambiente in cui si trovano apparecchi da riscaldamento a gas del tipo B (es. caldaic a gas, stufe c apparecchi asserviti da cappa aspirante - rif. UNI 10683 e 7129).

In generale la stufa potrebbe mettere in depressione l'ambiente compromettendo il funzionamento di tali apparecchi oppure esserne influenzata.

Ai sensi della norma UNI 10683 la stufa può essere installata anche in camera da letto.

VERIFICA ALLACCIAMENTO ELETTRICO (posizionare la presa di corrente in un punto facilmente accessibile)

La stufa è fornita di un cavo di alimentazione elettrica da collegarsi ad una presa di 230V 50 Hz, preferibilmente con interruttore magnetotermico.

Variazioni di tensione superiori al 10% possono compromettere il funzionamento della stufa.

L'impianto elettrico deve essere a norma; verificare in particolare l'efficienza del circuito di terra. La non efficienza del circuito di terra provoca mal funzionamento di cui Edilkamin non si può far carico. La linea di alimentazione deve essere di sezione adeguata alla potenza dell'apparecchiatura.

In caso di problemi alla rete elettrica consultare un elettricista per valutare l'installazione di un gruppo di continuità di almeno 800 Va a onde sinusoidali.

PRESA D'ARIA (da realizzare inderogabilmente)

La stufa è adatta per l'installazione anche in case definite "passive".

In questo caso è indispensabile prelevare l'aria per la combustione collegando (in modo ermetico) con l'esterno il bocchettone presente sul retro della stufa stessa tramite un tubo ø 4 cm.

Accertarsi che la presa d'aria esterna venga posizionata in maniera tale da non poter venire ostruita.

In tutti gli altri tipi di case la stufa può essere installata in modo tradizionale e quindi anche con utilizzo di aria ambiente (rispettare comunque le norme tecniche di riferimento).

Il tubo deve essere di lunghezza inferiore a 1 metro e non deve presentare curve.

In ogni caso lungo tutto il percorso del condotto presa aria deve essere garantita una sezione libera almeno di 12 cm².

Il terminale esterno del condotto presa aria deve terminare con un tratto a 90° gradi verso il basso o con una protezione anti- vento ed essere protetto con una rete anti insetti che comunque non riduca la sezione passante utile di 12 cm².

POSIZIONAMENTO E DISTANZE DI SICUREZZA PER ANTINCENDIO

Per il corretto funzionamento, la termostufa deve essere posizionata in bolla.

Verificare la capacità portante del pavimento.

La stufa deve essere installata nel rispetto delle seguenti condizioni di sicurezza:

• distanza minima sui lati e sul retro di 20 cm dai materiali infiammabili.
• davanti alla stufa non possono essere collocati materiali infiammabili a meno di 80 cm.

Se non risultasse possibile rispettare le distanze sopra indicate, è necessario mettere in atto provvedimenti tecnici ed edili per evitare ogni rischio di incendio.

In caso di collegamento con parete in legno o altro materiale infiammabile, è necessario coibentare adeguatamente il tubo di scarico fumi.

SCARICO FUMI

Il sistema di scarico deve essere unico per la stufa (non si ammettono scarichi in canna fumaria comune con altri dispositivi)

Lo scarico dei fumi avviene dal bocchettone di diametro 8 cm posto sul retro e superiormente.

Lo scarico fumi deve essere collegato con l'esterno utilizzando tubi in acciaio certificati EN 1856. Il tubo deve essere sigillato ermeticamente.

Un esempio di tubo adatto riporta le seguenti indicazione: T600 N1 D V2 L50050 G70 (non adatto con T < 200 ; 0 che indica nessuna resistenza al flusso di fuliggine).

Per la tenuta dei tubi e il loro eventuale isolamento è necessario utilizzare materiali resistenti alle alte temperature (silicone o mastici per alte temperature).

L'unico tratto orizzontale ammeso può avere lunghezza fino a 2 m. E' possibile un numero di curve con ampiezza max. 90° (rispetto alla verticale) fino a tre.

E' necessario (se lo scarico non si inscrisce in una canna fumaria) un tratto verticale di almeno 1,5 mt e un terminale antiven-to (riferimento UNI 10683).

Il condotto verticale può essere interno o esterno.

Se il canale da fumo è all'esterno deve essere coibentato adeguatamente.

Se il canale da fumo si inserisce in una canna fumaria, questa deve essere idonea per combustibili solidi.

Se la canna fumaria esistente è più grande di ø 150 mm, è necessario risanarla intubandola con tubi di sezione e materiali idonei (es. acciaio ø 80 mm).

Tutti i tratti del condotto fumi devono essere ispezionabili.

I comignoli e condotti di fumo ai quali sono collegati gli apparecchi utilizzatori di combustibili solidi devono venire puliti almeno una volta all'anno (verificare se nella propria nazione esiste una normativa al riguardo).

L'assenza di controllo e pulizia regolari aumenta la probabilità di incendio del comignolo.

Nel caso procedere come segue: non spegnere con acqua; svuotare il serbatoio del pellet.

Rivolgersi a personale specializzato prima di riavviare la macchina. La stufa è progettata per funzionare con qualsiasi condizione climatica.

Nel caso di particolari condizioni, come vento forte, potrebbero intervenire sistemi di sicurezza che portano in spegnimento la stufa.

In questo caso non far funzionare l'apparecchio con le sicurezze disabilitate, se il problema dovesse persistere contattare il Centro Assistenza Tecnica autorizzato Edilkamin.

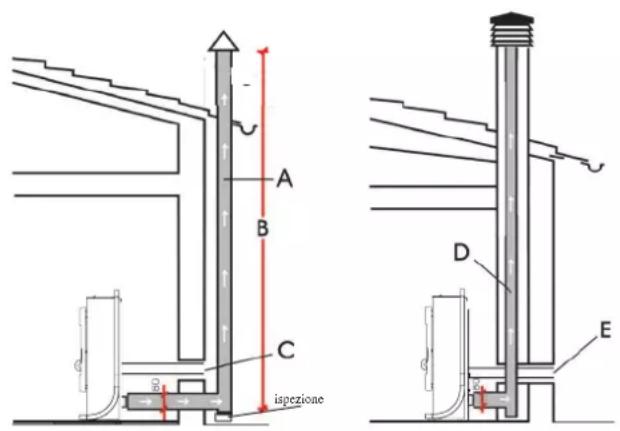

CASI TIPICI

Fig. 1 Fig. 2

A B C ispezione D E

A: canna fumaria in acciaio coibentata ai sensi EN 1856

B: altezza minima 1,5 m e comunque oltre la quota di gronda del tetto

C-E: presa d'aria dall'ambiente esterno (sezione passante minimo 80 cm²)

D: canna fumaria in acciaio, interna alla canna fumaria esistente in muratura

COMIGNOLO

Le caratteristiche fondamentali sono:

• sezione interna alla base uguale a quella della canna fumaria
• sezione di uscita non minore del doppio di quella della canna fumaria
• posizione al di sopra del colmo tetto ed al di fuori delle zone di reflusso (vedi norma UNI 10683).

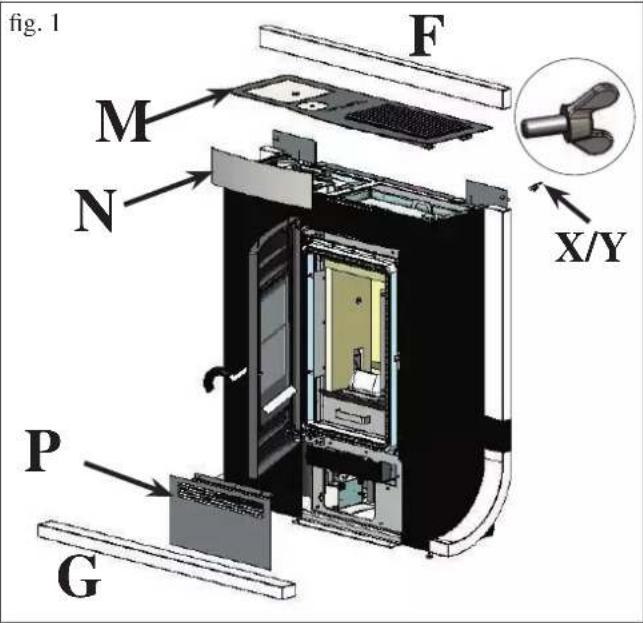

MONTAGGIO RIVESTIMENTO

fig. 1 C B A C D

F X/Y C C fig. 2

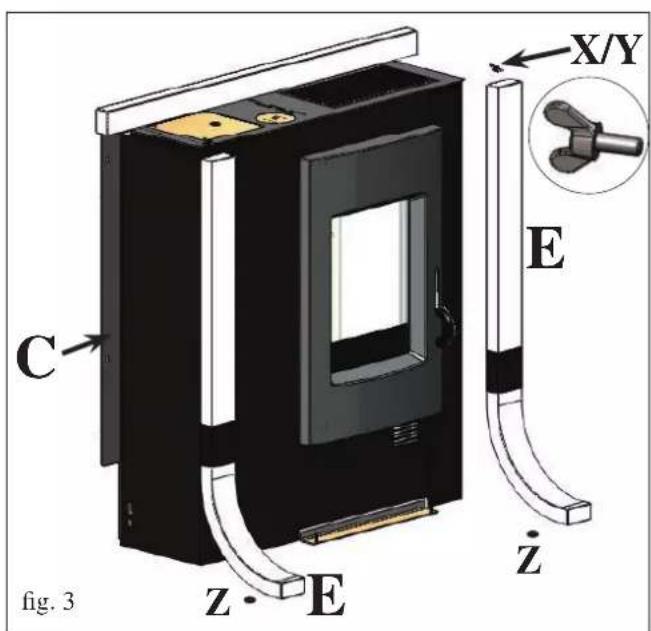

X/Y E C Z E Z fig. 3

Fig. 1

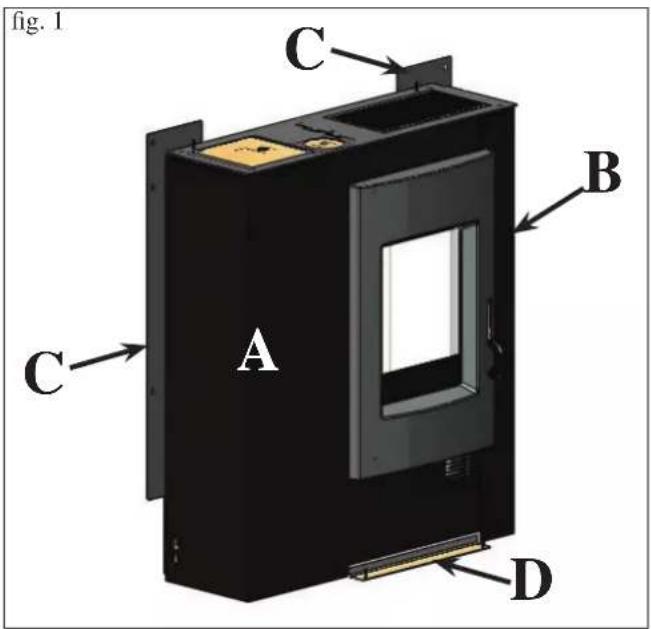

La stufa viene consegnata (fig. 1) avendo già montati i fianchi metallici (A-B) e le staffe metalliche (C-D) per il fissaggio degli elementi laterali e orizzontali in marmo.

I pezzi sottoindicati sono invece imballati a parte.

• n° 2 elementi laterali in marmo (E - fig. 2)
• n° 1 elemento orizzontale superiore in marmo (F - fig. 3)
• n° 1 elemento orizzontale inferiore in marmo (G - fig. 4)
  • n° 6 viti con alette M6 (X)
  • n° 12 rondelle (Y)
  • n° 4 gommini (Z)

Per il montaggio procedere come segue:

Fig. 2

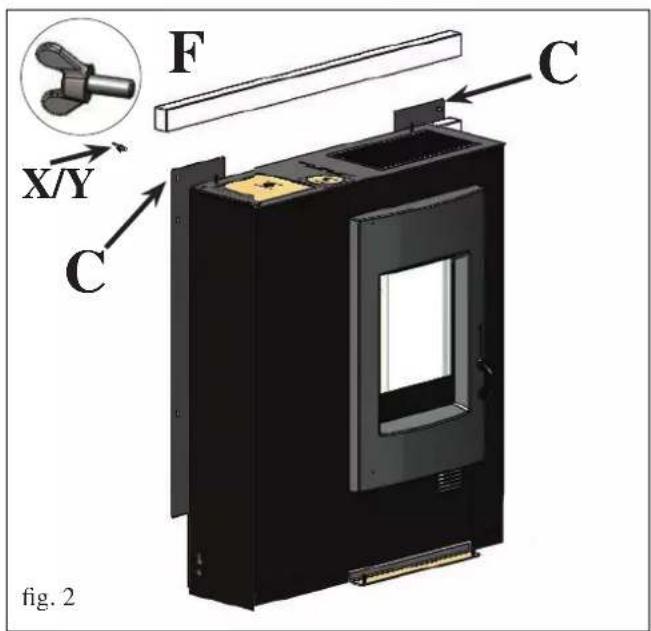

Montare l'elemento orizzontale superiore in marmo (F) in appoggio alle staffe metalliche (C).

Fissare l'elemento orizzontale superiore in marmo (F) alle staffe metalliche (C) utilizzando le rondelle e le viti con alette M6 (X e Y).

Fig. 3

Applicare sotto gli elementi laterali in marmo (E) i gommini (Z) in dotazione.

Montare sulle staffe metalliche (C) i due elementi laterali in marmo (E) utilizzando le rondelle e le viti con alette M6 (X e Y).

MONTAGGIO RIVESTIMENTO

fig. 4

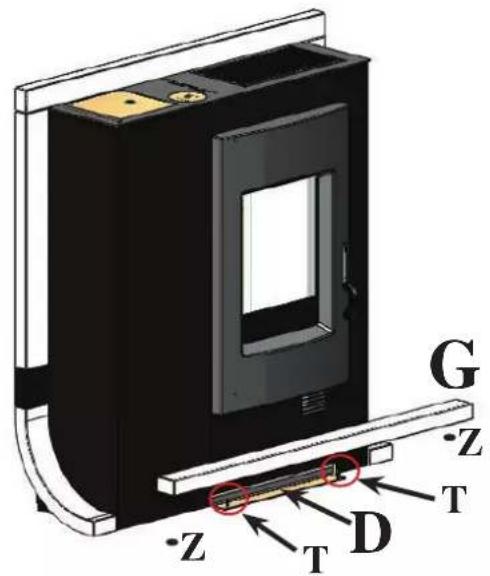

Applicare sotto l'elemento orizzontale in marmo (F) i gommini (Z) in dotazione.

Fissare l'elemento orizzontale inferiore in marmo (G) semplicemente in appoggio sui perni (T) della staffa metallica inferiore (D).

Fig. 5

La figura rappresenta la stufa completamente allestita.

Fig. 6

Fissare la stufa a muro mediante le squadrette (S) e le staffe (R) fornite in dotazione, oppure utilizzare sistemi alternativi che garantiscano la sua stabilità.

MONTAGGIO INSERTI IN MARMO - OPTIONAL

Il kit inserti frontali in marmo viene consegnato in imballo di cartone ed è composto dai seguenti elementi:

• n° 1 inserto superiore in marmo completo di staffa metallica di fissaggio (H - fig. 2)
• n° 1 inserto inferiore in marmo completo di staffa metallica di fissaggio (I - fig. 2)

Per il montaggio procedere come segue:

Fig. 1

Aprire l'antina e rimuovere gli elementi in marmo:

- superiore (F) rimuovendo le viti con aletteM6 e le rondelle (X e Y)

- inferiore (G) sfilandolo semplicemente dai perni di posizionamento

Rimuovere il top in lamiera semplicemente appoggiato, completo di griglia uscita aria calda (M).

Smontare tramite viti i pannelli metallici superiore (N) e inferiore (P).

Fig. 2

Applicare al posto dei pannelli metallici (N e P) gli inserti superiore (H) e inferiore (I) in marmo completi di staffe metallica di fissaggio.

Per il fissaggio utilizzare le viti precedentemente smontate.

N.B.: Applicare elemento orizzontale inferiore in marmo (G) alla struttura prima di montare l'inserto inferiore (I) in marmo completo di staffa metallica.

Fig. 3

Rimontare il top superiore in lamiera (M), c l'elemento orizzontale superiore in marmo (F) precedentemente smontati.

Per il fissaggio utilizzare le viti precedentemente smontate.

ISTRUZIONI D'USO

La messa in servizio, la prima accensione ed il collaudo devono essere eseguiti da un centro assistenza autorizzato Edilkamin (CAT) nel rispetto della norma UNI 10683.

Detta norma indica le operazioni di controllo da eseguire al fine di accertare il corretto funzionamento del sistema.

Il CAT provvederà anche a tarare la stufa in base al tipo di pellet e alle condizioni di installazione attivando così la garanzia.

La mancata prima accensione da parte di un C.A.T. autorizzato Edilkamin non consente l'attivazione della garanzia convenzionale.

Per informazioni consultare il sito www.edilkamin.com

Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.

Prima di accendere è comunque necessario verificare:

• La corretta installazione.
• L'alimentazione elettrica.
- La chiusura della porta, che deve essere a tenuta ermetica
• La pulizia del crogiolo.
- La presenza sul display dell'indicazione di stand-by (data, potenza o temperatura lampeggianti).

CARICAMENTO DEL PELLET NEL SERBATOIO

Per accedere al serbatoio rimuovere il coperchio metallico B e aprire il portellino A (fig. 1).

N.B.:

1) Durante questa operazione NON APPOGGIARE MAI il sacchetto di pellet sulla griglia superiore, evitando così che il sacchetto di plastica con il calore possa rovinare la vernice del top.

2) Utilizzare apposito quanto in dotazione se si carica la stufa mentre è in funzione e quindi calda.
3) E' consigliato il caricamento del pellet nel serbatoio entro 40 secondi dall'apertura del serbatoio stesso.

C B A

fig. 1

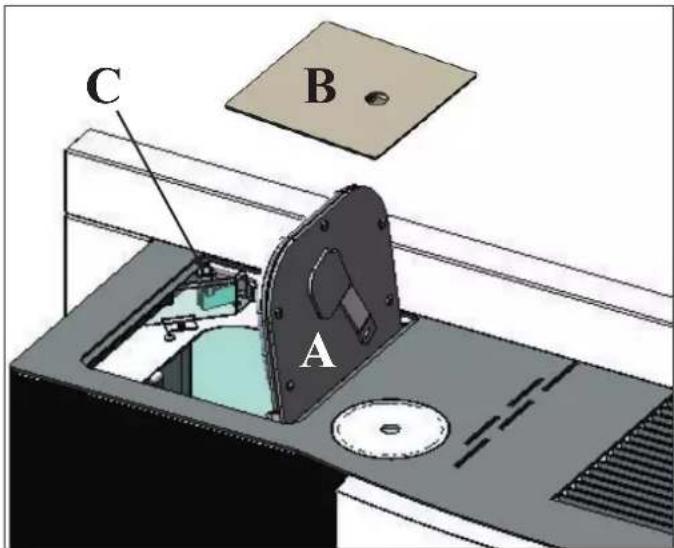

• MICROINTERRUTTORE SERBATOIO PELLET:

Un microinterruttore (C - fig. 1) posto sul portellino esterno di carico serbatoio pellet, provoca lo spegnimento della stufa se i portellini A e B non sono ermeticamente chiusi.

NOTA sul combustibile.

DAME è progettata e programmata per bruciare pellet di legno di diametro di 6 mm circa.

Il pellet è un combustibile che si presenta in forma di piccoli cilindretti, ottenuti pressando segatura, ad alti valori, senza uso di collanti o altri materiali estranei.

E' commercializzato in sacchetti da 15 Kg.

Per NON compromettere il funzionamento della termostufa è indispensabile NON bruciarvi altro.

L'impiego di altri materiali (legna compresa), rilevabile da analisi di laboratorio, implica la decadenza della garanzia.

Edilkamin ha progettato, testato e programmato i propri prodotti perché garantiscono le migliori prestazioni con pellet delle seguenti caratteristiche:

diametro : 6 millimetri

lunghezza massima : 40 mm

umidità massima : 8 %

resa calorica : 4100 kcal/kg almeno

L'uso di pellet con diverse caratteristiche implica la necessità di una specifica taratura della termostufa, analoga a quella che fa il CAT (centro assistenza tecnica) alla 1° accensione.

L'uso di pellet non idonei può provocare: diminuzione del rendimento; anomalie di funzionamento; blocchi per intasamento, sporcamento del vetro, incombusti, ...

Una semplice analisi del pellet può essere condotta visivamente:

Buono: liscio, lunghezza regolare, poco polveroso.

Scadente: con spaccature longitudinali e trasversali, molto polveroso, lunghezza molto variabile e con presenza di corpi estranei.

ISTRUZIONI D'USO

RADIOCOMANDO

Serve per gestire tutte le funzioni per l'utilizzo.

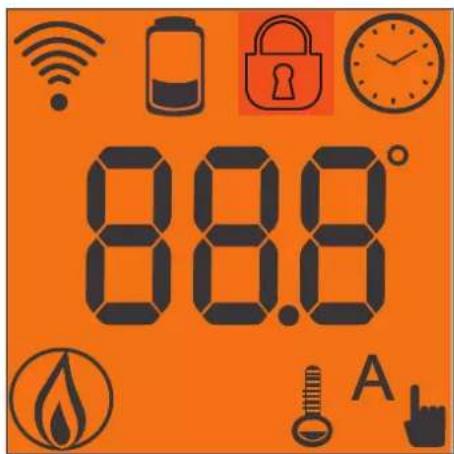

Legenda tasti e display:

: per accendere e spegnere (per passare da radiocomando stand by a radiocomando attivo)

+/- : per incrementare / decrementare le diverse regolazioni

A : per selezionare il funzionamento Automatico

M : per selezionare il funzionamento Manuale e per accedere ai menù di controllo e programmazione

• icona lampeggiante: radiocomando in ricerca di rete
• icona fissa: radiocomando con collegamento attivo

tastiera bloccata (premere “A” e “M” in contemporanea per qualche secondo per bloccare o sbloccare la tastiera)

batteria scarica (n°3 pile alkaline mini stilo AAA)

programmazione attivata

88.8° A

display alfanumerico composta da 16 cifre disposte in due righe da 8 cifre ciascuna

• icona lampeggiante: stufa in fase di accensione
• icona fissa: stufa in fase di lavoro

funzione di regolazione manuale (appare sul display il valore della potenza di lavoro)

funzione automatica

(appare sul display il valore della temperatura)

Sul display si visualizzano altre informazioni utili, oltre alle icone descritte sopra.

- Posizione Stand-by:

si visualizza la temperatura SET (20°C), i Kg di pellet rimasti (15Kg) nel serbatoio e l'ora corrente (15:33)

- Fase di lavoro manuale:

si visualizza la potenza impostata (Power 1), i Kg di pellet e l'autonomia residua (15Kg 21H)

- Fase di lavoro automatica:

si visualizza la temperatura impostata (Set 22°C), i Kg di pellet e l'autonomia residua (15Kg 21H).

NON PREMERE PIU' VOLTE IL TASTO

N.B.: Se il radiocomando non viene utilizzato per alcuni secondi, il display si oscura, perché viene attivata la funzione di risparmio energetico. Il display si riattiva premendo un tasto qualsiasi.

Disattivazione ventilazione

Per disattivare/riattivare la ventilazione della stufa procedere come segue: premere per 2" il tasto M, premere 2 volte il tasto +, si visualizza a display "COMFORT AIR", confermare tale visualizzazione con il tasto M, si accede così al menù di selezione ventilazione. Con i tasti +/- si passa alternativamente dalla visualizzazione COMFORT AIR (ventilazione attiva) alla visualizzazione "AIR OFF" (ventilazione disattiva), premere il tasto 🚙️ salvare l'impostazione.

ISTRUZIONI D'USO

Riempimento coclea.

Al primo utilizzo o in caso di svuotamento completo del serbatoio del pellet, per riempire la coclea premere contemporaneamente i tasti “+” e “-” dal radiocomando, per qualche secondo; dopo di che, lasciati i tasti, a display compare la scritta “RICA-RICA”.

L'operazione è da eseguirsi prima dell'accensione se la stufa si è fermata per esaurimento pellet, a fine operazione svuotare il crogiolo prima di accendere.

E' normale che nel serbatoio resti una quantità residua di pellet che la coclea non riesce caricare il pellet.

Accensione automatica

A stufa in stand by, premendo per 2" il tasto al radiocomando, si avvia la procedura di accensione e viene visualizzata la scritta "Avvio", contemporancamente ha inizio un conto alla rovescia in secondi (da 1020 a 0). La fase di accensione non è tuttavia a tempo predeterminato: la sua durata è automaticamente abbreviata se la scheda rileva il superamento di alcuni test. Dopo circa 5 minuti compare la fiamma.

Accensione manuale

In casi di temperatura sotto i 3°C che non permetta alla resistenza elettrica di arroventarsi a sufficienza o di temporanca non funzionalità della resistenza stessa, è possibile usare per l'accensione della “diavolina”.

Introdurre nel crogiolo un pezzetto di “diavolina” ben accesa, chiudere la porta e premere 🚫 radiocomando.

REGOLAZIONE POTENZA

- Funzionamento manuale da radiocomando

A stufa in funzione, premendo una volta il tasto “M” sul radio-comando viene visualizzata a display la scritta “POTENZA P” (con indicazione della potenza in cui la stufa sta lavorando), premendo i tasti “+” o “-” è possibile incrementare o decrementare la potenza di lavoro della stufa (da “POTENZA P1” a “POTENZA P3”).

- Funzionamento automatico da radiocomando

Premendo il tasto “A” si commuta a funzionamento automatico regolando la temperatura che si vuole raggiungere nel locale (per impostare la temperatura da 5°C a 35°C utilizzare i tasti “+” e “-” e la stufa regola la potenza di lavoro per raggiungere la temperatura impostata. Se si imposta una temperatura inferiore a quella del locale, la stufa rimarrà in “POTENZA P1”.

Spegnimento

A stufa funzionante premendo per 2" il tasto 🚫 radiocomando si avvia la procedura di spegnimento sul display viene visualizzato il conto alla rovescia da 9 a 0 (per un totale di 10 minuti).

La fase di spegnimento prevede:

- Interruzione caduta pellet.

- Ventilazione al massimo.

- Motore espulsione fumi al massimo.

Non staccare mai la spina durante la fase di spegnimento.

OPERAZIONI EFFETTUABILI SOLO CON RADIOCOMANDO

Regolazione orologio

Premendo per 2” il tasto “M” si accede al Menù “Orologio” che consente di impostare l’orologio interno alla scheda elettronica.

Premendo successivamente il tasto “M”, appaiono in sequenza e possono essere regolati i seguenti dati:

Giorno, Mese, Anno, Ora, Minuti, Giorno della settimana.

La scritta SALVO DATI?? da confermare con “M” permette di verificare l’esattezza delle operazioni compiute prima di confermarle (viene allora visualizzato sul display la scritta Salvataggio).

Le operazioni di accensione, spegnimento, regolazione potenza possono essere eseguite tramite il pulsante di emergenza rosso, posizionato sul retro della stufa (vedi pag. 21).

Programmatore orario settimanale

Premendo per 2 secondi il tasto “M” dal radiocomando si accede alla regolazione dell'orologio e premendo il tasto “+” si accede alla funzione di programmazione oraria settimanale, identificata sul display con la descrizione “PROGRAM. ON/OFF”.

Questa funzione permette di selezionare il tipo di programmazione nelle quali è possibile impostare fino ad un massimo di tre accensioni.

Confermando a display col tasto “M” appare una delle seguenti possibilità:

NO PROG ( nessun programma impostato)

PROGRAMMA GIORNAL. (unico programma per tutti i giorni)

PROGRAM. SETT.NA (programma specifico per ogni singolo giorno)

Con tasti “+” e “-” si passa da un tipo di programmazione all’atro.

Confermando col tasto “M” l'opzione “PROGRAMMA GIOR-NAL.” e premendo il tasto “+” si accede alla scelta del numero di programmi (accensioni/spegnimenti) eseguibili in un giorno.

Utilizzando “PROGRAMMA GIORNAL.” il programma/i impostato/i sarà lo stesso per tutti i giorni della settimana.

Premendo successivamente il tasto “+” si possono visualizzare: - NO PROG.

- 1° progr. (una accensione e uno spegnimento al giorno), 2° progr. (idem), 3° progr. (idem)

Usare il tasto “—” per visualizzare in ordine inverso.

Se si seleziona 1° programma viene visualizzata l'ora della accensione.

A display compare: 1 “ACCESO” ore 10; con il tasto “+” e “-” si varia l'ora e si conferma col tasto “M” (All 1 On/Hour 10).

A display compare: 1 “ACCESO” minuti 30; con il tasto “+” e “-” si variano i minuti e si conferma col tasto “M” (1 Off min).

Analogamente per il momento dello spegnimento da programmare e per le successive accensioni o spegnimenti

Si conferma premendo “M” all’apparizione della scritta SALVO DATI?? sul display.

Confermando “PROGRAM. SETT.NA” si dovrà scegliere il giorno nel quale eseguire la programmazione:

7 Do; Progr.1; 1 Lu; 2 Ma; 3 Mc; 4 Gi; 5 Ve; 6 Sa;

Una volta selezionato il giorno, utilizzare i tasti “+” e “-” e confermare col tasto “M” per scegliere da 1 a 3 accensioni, si proseguirà con la programmazione con la stessa modalità con la quale si esegue un “PROGRAMMA GIORNAL.”, scegliendo per ogni giorno della settimana se attivare una programmazione stabilendone numero di interventi ed a quali orari. in caso di errore in qualunque momento della programmazione si può uscire dal programma senza salvare premendo tasto , a display comparirà NO SALVATAGGIO.

ISTRUZIONI D'USO

Variazione carico pellet (con autoregolazione disattivata) Premendo per due secondi il tasto “M” dal radiocomando e scorrendo le indicazioni del display con i tasti “+” e “-”, si incontra la descrizione “Menù utente”, poi confermando appare la scritta “ADJ-PELLET ; ADJ-TIRAGGIO e MENU RADIO” (CAT).

E' possibile correggere manualmente la caduta del pellet, variandone la portata in termini percentuali (+/- 30 %).

Confermando questa funzione con il tasto menù si accede ad una regolazione del caricamento del pellet, diminuendo il valore impostato si diminuisce il caricamento del pellet, incrementando il valore impostato si aumenta il caricamento del pellet. Questa funzione può essere utile nel caso in cui sia cambiato il tipo di pellet per il quale è stato tarato la stufa e sia quindi necessaria una correzione del caricamento.

Se tale correzione non fosse sufficiente contattare il CAT, centro assistenza tecnica autorizzato Edilkamin, per stabilire il nuovo assetto di funzionamento.

Nota sulla variabilità della fiamma: Eventuali variazioni dello stato della fiamma dipendono dal tipo di pellet impiegato, nonché da una normale variabilità della fiamma di combustibile solido e dalle pulizie periodiche del crogiolo che la stufa automaticamente esgue (NB: che NON si sostituiscono alla necessaria aspirazione a freddo da parte dell'utente prima dell'accensione).

SEGNALAZIONE RISERVA

La stufa è dotata di funzione elettronica per determinare il quantitativo di pellet residuo nel serbatoio.

Il sistema, integrato all'interno della scheda elettronica permette di visualizzare in qualsiasi momento quanti Kg mancano all'esaurimento pellet.

È importante per il corretto funzionamento del sistema che durante la prima accensione (a cura del CAT) venga eseguito il seguente procedimento.

Si tratta di un riferimento indicativo. Una maggior precisione si ottiene con un regolare azzeramento prima del nuovo caricamento.

Edilkamin non risponderà in alcun modo di variazioni rispetto all'indicato (può dipendere da fattori esterni).

Sistema riserva pellet

Prima di attivare il sistema, è necessario caricare nel serbatoio un sacchetto di pellet e utilizzare la stufa fino ad esaurimento del combustibile caricato. Ciò al fine di ottenere un breve rodaggio del sistema.

Dopo di che è possibile riempire completamente il serbatoio e quindi mettere in funzione la stufa.

Durante il funzionamento, nel momento in cui sarà possibile caricare un intero sacchetto da 15 Kg di pellet (utilizzare il quanto in dotazione), apparirà a display, lampeggiando ad intermittenza, la scritta “RISERVA”.

A questo punto dopo aver versato un sacchetto di pellet, è necessario inserire in memoria l'avvenuto carico dei 15 Kg.

A tal fine procedere come segue:

1. premere il tasto "M" (per circa 3-4 secondi) fino alla comparsa della scritta "OROLOGIO".

2. premere il tasto “+” fino alla comparsa della scritta “RISER-VA”.

3. premere il tasto "M" per la comparsa della seguente videcata,

PELLET KG 07 + 15*

Kg residui nel serbatoio Kg caricati

quindi con il tasto “+” portare la cifra (*) al valore pari ai Kg di pellet caricati (15 kg nel caso sopra ipotizzato).

1. premere il tasto "M" per confermare

2. premere il tasto 🎯 uscire.

A seguito dell'effettuazione dell'operazione di cui sopra il sistema dopo il consumo di 15 Kg farà nuovamente apparire lampeggiando ad intermittenza la scritta "RISERVA".

Dopo di che dovrà essere ripetuta l'operazione procedendo dal punto 1 al punto 5.

PULSANTE DI EMERGENZA

Nel caso in cui il radiocomando fosse guasto, è possibile accedere alle funzioni di base tramite un pulsante di emergenza rosso, posizionato sul fianco sinistro della stufa (vedi fig. 1).

Premere il pulsante una o più volte per attivare la funzione desiderata:

1. A STUFA SPENTA

premendo il pulsante rosso per 2" si accende.

1. A STUFA ACCESA

premendo il pulsante rosso per 2" si spegne.

1. A STUFA ACCESA

modalità manuale, premendo il pulsante rosso si passa da P1 sino a P3.

1. A STUFA ACCESA

modalità automatica, premendo il pulsante rosso si passa da 5°C a 30°C.

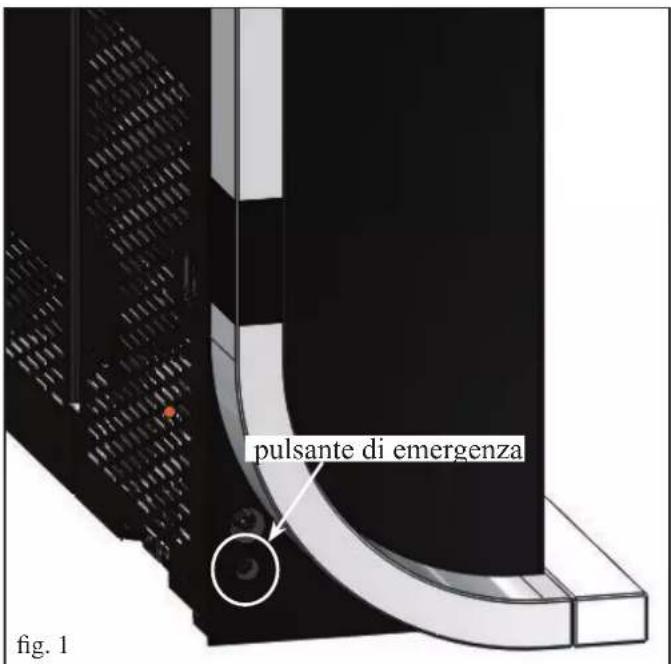

pulsante di emergenza fig. 1

MANUTENZIONE

Prima di effettuare qualsiasi manutenzione, scollegare l'apparecchio dalla rete di alimentazione elettrica.

Una regolare manutenzione è alla base del buon funzionamento della stufa

Eventuali problemi dovuti alla mancata manutenzione causeranno la decadenza della garanzia.

MANUTENZIONE GIORNALIERA

Operazioni da eseguire, a stufa spenta, fredda e scollegata dalla rete elettrica

• L'intera procedura richiede pochi minuti, deve essere effettuata con l'aiuto di un aspirapolvere (vedi optional pag. 26).

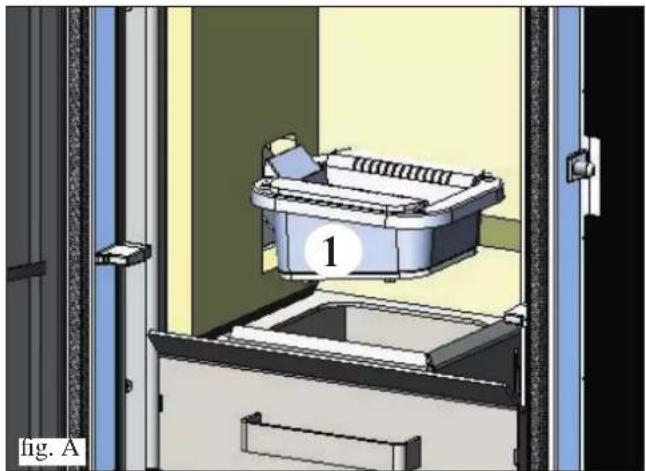

• Aprire l'antina, estrarre il crogiolo (1 - fig. A) e rovesciare i residui nel cassetto cenere (2 - fig. B).
  • NON SCARICARE I RESIDUI NEL SERBATOIO DEL PELLET.
• Estrarre e svuotare il cassetto cenere (2 - fig. B) in un contenitore non infiammabile (la cenere potrebbe contenere parti ancora calde e/o braci).
• Aspirare l'interno del focolare, il piano fuoco, il vano attorno al crogiolo dove cade la cenere.
• Togliere il crogiolo (1 - fig. A) e scrostarlo con la spatolina in dotazione, pulire eventuali occlusioni dei fori.
• Aspirare il vano crogiolo, pulire i bordi di contatto del crogiolo con la sua sede.
• Se necessario pulire il vetro (a freddo)

Non aspirare mai la cenere calda, compromette l'aspiratore impiegato e può creare rischio di incendio

ATTENZIONE:

ASSICURARSI CHE IL CASSETTO CENERE SIA BEN POSIZIONATO NELLA PROPRIA SEDE

Ricordiamo che l'uso della stufa, senza aver effettuato la pulizia del crogiolo, potrebbe comportare l'accensione improvvisa dei gas all'interno della camera di combustione con conseguente rottura del vetro della porta.

MANUTENZIONE SETTIMANALE

• Pulire il focolare (con scovolo).
- Aspirare il tubo ubicato vicino alla resistenza elettrica (3 - fig. C).
- Estrarre il cielino (4 - fig. D) e rovesciare i residui nel cassetto cenere (2 - fig. B).
- Pulire la camera di combustione e il vano estrattore fumi

MANUTENZIONE STAGIONALE

(a cura del CAT - centro assistenza tecnica)

Consiste nella:

• Pulizia generale interna ed esterna
- Pulizia accurata dei tubi di scambio posti all'interno della griglia uscita aria calda ubicata nella parte alta del frontale della stufa
- Pulizia accurata e disincrostazione del crogiolo e del relativo vano
- Pulizia estrattore fumi, verifica meccanica dei giochi e dei fissaggi
- Pulizia canale da fumo (eventuale sostituzione della guarnizione sul tubo scarico fumi)
• Pulizia condotto fumi
- Svuotamento del serbatoio pellet e aspirazione del fondo.
- Pulizia del vano ventilatore estrazione fumi, pulizia sensore di flusso, controllo termocoppia.
- Pulizia, ispezione e disincrostazione del vano della resistenza di accensione, eventuale sostituzione della stessa
- Ispezione visiva dei cavi elettrici, delle connessioni e del cavo di alimentazione
- Pulizia serbatoio pellet e verifica giochi assieme coclea-motoriduttore
- Verifica ed eventuale sostituzione del tubicino del pressostato
- Sostituzione della guarnizione portello
- Collaudo funzionale, caricamento coclea, accensione, funzionamento per 10 minuti e spegnimento

In caso di un uso molto frequente della stufa, si consiglia la pulizia del canale da fumo e del condotto passaggio fumi ogni 3 mesi.

N.B.:

• E' vietata ogni modifica non autorizzata
• Utilizzare pezzi di ricambio raccomandati dal costruttore
• L'impiego di componenti non originali implica la decadenza della garanzia

CONSIGLI PER POSSIBILI INCONVENIENTI

In caso di problemi la stufa si arresta automaticamente eseguendo l'operazione di spegnimento e sul display si visualizza una scritta relativa alla motivazione dello spegnimento (vedi sotto le varie segnalazioni).

Non staccare mai la spina durante la fase di spegnimento per blocco.

Nel caso di avvenuto blocco, per riavviare la stufa è necessario lasciar avvenire la procedura di spegnimento (600 secondi con riscontro sonoro) e quindi premere il tasto 🤕

Non riaccendere la stufa prima di aver verificato la causa del blocco e RIPULITO/SVUOTATO il crogiolo.

SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:

1) Segnalazione: Verifica/estratt. (interviene se il sensore giri estrattore fumi rileva un'anomalia) Inconveniente: Spegnimento per rilevazione anomalia giri estrattore fumi

Azioni: • Verificare funzionalità estrattore fumi (collegamento sensore di giri) (CAT)

• Verificare pulizia canale da fumo
- Verificare impianto elettrico (messa a terra)
• Verificare scheda elettronica (CAT)

2) Segnalazione: Stop/Fiamma (interviene se la termocoppia rileva una temperatura fumi inferiore a un valore impostato interpretando ciò come assenza di fiamma)

Inconveniente: Spegnimento per crollo temperatura fumi

La fiamma può essere mancata perché:

• Verificare mancanza pellet nel serbatoio
• Verificare se troppo pellet ha soffocato la fiamma, verificare qualità pellet (CAT)
• Verificare se è intervenuto il termostato di massima (caso raro perché corrisponderebbe ad Over temperatura fumi) (CAT)
• Intervento del pressostato di sicurezza per intasamento /occlusione del tubo di scarico dei fumi o della canna fumaria (verificare da un tecnico abilitato - spazzacamino)
• Intervento del termostato di sicurezza del serbatoio. Verificare che attorno alla stufa non vi siano oggetti che ostruiscano la ventilazione oppure i ventilatori siano guasti o fermi, in tal caso chiamare CAT.

3) Segnalazione: BloccoAF/NO Avvio (interviene se in un tempo massimo di 15 minuti non compare fiamma o non è raggiunta la temperatura di avvio).

Inconveniente: Spegnimento per temperatura fumi non corretta in fase di accensione.

- Verificare il corretto funzionamento del pressostato (CAT)

Distinguere i due casi seguenti:

NON è comparsa fiamma

Azioni: • Verificare il posizionamento e pulizia del crogiolo

• Verificare presenza di pellet nel serbatoio e nel crogiolo
• Verificare funzionalità resistenza di accensione (CAT)
• Verificare temperatura ambiente (se inferiore 3^ serve diavolina) e umidità.
  • Provare ad accendere con diavolina (vedi pag. 20)

E' comparsa fiamma ma dopo la scritta Avvio è comparso BloccoAF/NO Avvio

Azioni: • Verificare funzionalità termocoppia (CAT)

- Verificare temperatura di avvio impostata nei parametri (CAT)

4) Segnalazione: Mancata/Energia (non è un difetto della stufa).

Inconveniente: Spegnimento per mancanza energia elettrica

Azioni: • Verificare allacciamento elettrico e cali di tensione.

5) Segnalazione: Guasto/TC (interviene se la termocoppia è guasta o scollegata)

Inconveniente: Spegnimento per termocoppia guasta o scollegata

Azioni: Verificare collegamento della termocoppia alla scheda: verificare funzionalità nel collaudo a freddo (CAT).

6) Segnalazione: °C fumi/alta (spegnimento per eccessiva temperatura dei fumi)

Inconveniente: Spegnimento per superamento temperatura massima fumi.

Azioni: Verificare: • tipo di pellet (in caso di dubbi chiamare CAT)

• anomalia estrazione fumi (CAT)
- canale fumi ostruito, installazione non corretta (CAT)

• guasto del motoriduttore (CAT)

CONSIGLI PER POSSIBILI INCONVENIENTI

7) Segnalazione: Check button (segnala anomalia al pulsante di emergenza)

Azioni: Verificare lo stato del pulsante e del suo cavetto di collegamento alla scheda (CAT).

8) Segnalazione: "Control. Batteria"

Inconveniente: la stufa non si ferma, ma si ha la scritta a display.

Azioni: • Deve essere sostituita la batteria tampone sulla scheda elettronica (CAT).

Si ricorda che è un componente soggetto a regolare usura e quindi non coperto da garanzia.

9) Segnalazione: ALLARME CORRENTE ALTA: Interviene quando viene rilevato un anomalo ed eccessivo assorbimento di corrente del motoriduttore.

Azioni: Verificare funzionamento (CAT): motoriduttore - Collegamenti elettrici e scheda elettronica.

10) Segnalazione: ALLARME CORRENTE BASSA: Interviene quando viene rilevato un anomalo ed insufficiente assorbimento di corrente del motoriduttore.

Azioni: Verificare funzionamento (CAT): motoriduttore - pressostato - termostato serbatoio - collegamenti elettrici e scheda elettronica

Azioni: • avvicinarsi alla stufa

• controllare e nel caso cambiare la pila

- Sincronizzazione con ricerca automatica all'attivazione: quando si inseriscono le batterie nel radiocoman do verrà lanciata automaticamente una fase di ricerca canale radio e successivo collegamento con il prodotto rilevato.

Al fine che ciò avvenga regolarmente, bisognerà aver cura di accendere il prodotto prima di inserire le pile nel radiocomando e trovarsi nell'immediata vicinanza dell'antenna in modo da conquistare con certezza la copertura radio.

- Sincronizzazione con ricerca automatica ad attivazione manuale: è possibile lanciare manualmente una ricerca automatica di un prodotto, sarà sufficiente eseguire le seguenti semplici operazioni avendo già inserì to le pile nel radiocomando:

- Portarsi in vicinanza dell'antenna del prodotto ed assicurarsi che questo sia collegato alla rete elettrica.

- Con display spento (standby) premere e mantenere premuto il tasto 0/I per 10".

- Trascorsi i 10"compare a display il messaggio "RICERCA RETE", rilasciare quindi il tasto 0/I, significa che la fase di ricerca automatica si è attivata.

- In qualche secondo avverrà la sincronizzazione automatica del canale radio

12) Inconveniente: Durante la fase di accensione “salta il differenziale” (per il Centro Assistenza Tecnica autorizzato Edilkamin)

Azioni: • Verificare le condizioni della resistenza di accensione, dell'impianto elettrico e dei componenti elettrici

13) Inconveniente: Aria in uscita non calda:

Azioni: • Verificare funzionamento del ventilatore.

NOTA 1

Tutte le segnalazioni restano visualizzate fino a che non si interviene sul radiocomando, premendo il tasto 🚪. Si raccomanda di non far ripartire la stufa prima di aver verificato l'avvenuta eliminazione del problema. Importante riferire al CAT ( centro assistenza tecnica ) cosa segnala il pannello.

NOTA 2

Dopo 1000 kg di pellet consumati o altro valore impostato dal CAT durante la prima accensione, a display compare lampeggiante la scritta “manutenz ione”.

La stufa funziona, ma è necessario far eseguire dal CAT abilitato Edilkamin una manutenzione straordinaria.

NOTA 3

Nel caso in cui la stufa a causa della qualità del pellet o dell'installazione particolarmente critica si intasi anticipatamente, comparirà l'indicazione "Chiamare CAT", procedere come per l'indicazione "manutenz_ione"

N.B.:

I comignoli e condotti di fumo ai quali sono collegati gli apparecchi utilizzatori di combustibili solidi devono venire puliti una volta all'anno (verificare se nella propria nazione esiste una normativa al riguardo).

Nel caso di omissioni di regolari controlli e della pulizia, si aumenta la probabilità di un incendio del comignolo.

IMPORTANTE !!!

Nel caso si manifestasse un principio di incendio nella stufa, nel canale da fumo o nel camino, procedere come segue:

- Staccare alimentazione elettrica

- Intervenire con estintore ad anidride carbonica CO,

- Richiedere l'intervento dei Vigili del fuoco

NON TENTARE DI SPEGNERE IL FUOCO CON ACQUA!

Successivamente richiedere la verifica dell'apparrecchio da parte di un Centro di Assistenza Tecnica Autorizzato Edilkamin e far verificare il camino da un tecnico autorizzato.

CHECK LIST

Da integrare con la lettura completa della scheda tecnica

Posa e installazione

• Messa in servizio effettuata da CAT abilitato Edilkamin che ha rilasciato la garanzia
  • Presa d'aria nel locale
• Il canale da fumo/la canna fumaria ricevono solo lo scarico della stufa
• Il canale da fumo (tratto di condotto che collega la stufa alla canna fumaria) presenta:
  massimo 3 curve
  massimo 2 metri in orizzontale
• il comignolo è posizionato oltre la zona di reflusso
• i tubi di scarico sono in materiale idoneo (consigliato acciaio inox)
• nell'attraversamento di eventuali materiali infiammabili (es. legno) sono state prese tutte le precauzioni per evitare incendi

Uso

• Il pellet utilizzato è di buona qualità e non umido
• Il crogiolo e il vano cenere sono puliti e ben posizionati
• Il portello è ben chiuso
• Il crogiolo è ben inscrito nell'apposito vano

RICORDARSI di ASPIRARE il CROGIOLO PRIMA DI OGNI ACCENSIONE

In caso di fallita accensione, NON ripetere l'accensione prima di avere svuotato il crogiolo

INFORMAZIONI AGLI UTENTI

Ai sensi dell'art.13 del decreto legislativo 25 luglio 2005, n.151 “Attuazione delle Direttive 2002/95/CE,2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti”. Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.
