MANUALE UTENTE SUH400 IFM

Istruzioni per l'uso

Sensore di flusso a ultrasuoni

SUH200

SUH201

SUH400

SUH401

Indice

1 Introduzione 4

1.1 Simboli utilizzati 4
1.2 Avvertenze 4

2 Indicazioni di sicurezza 5

3 Uso conforme 6

3.1 Campo d'impiego 6

4 Funzione.... 7

4.1 Opzioni per uscita OUT1.... 7
4.2 Opzioni per uscita OUT2.... 7
4.3 IO-Link 8

5 Montaggio.... 9

5.1 Raccordo a processo 9
5.1.1 Clamp 9

5.2 Interferenze.... 10

5.3 Posizione di installazione 10

5.3.1 Installazione consigliata 10
5.3.2 Installazione non consigliata 11

5.4 Utilizzo in applicazioni igieniche secondo 3A 11

6 Collegamento elettrico 13
7 Elementi di comando e di indicazione 15
8 Menu.... 16

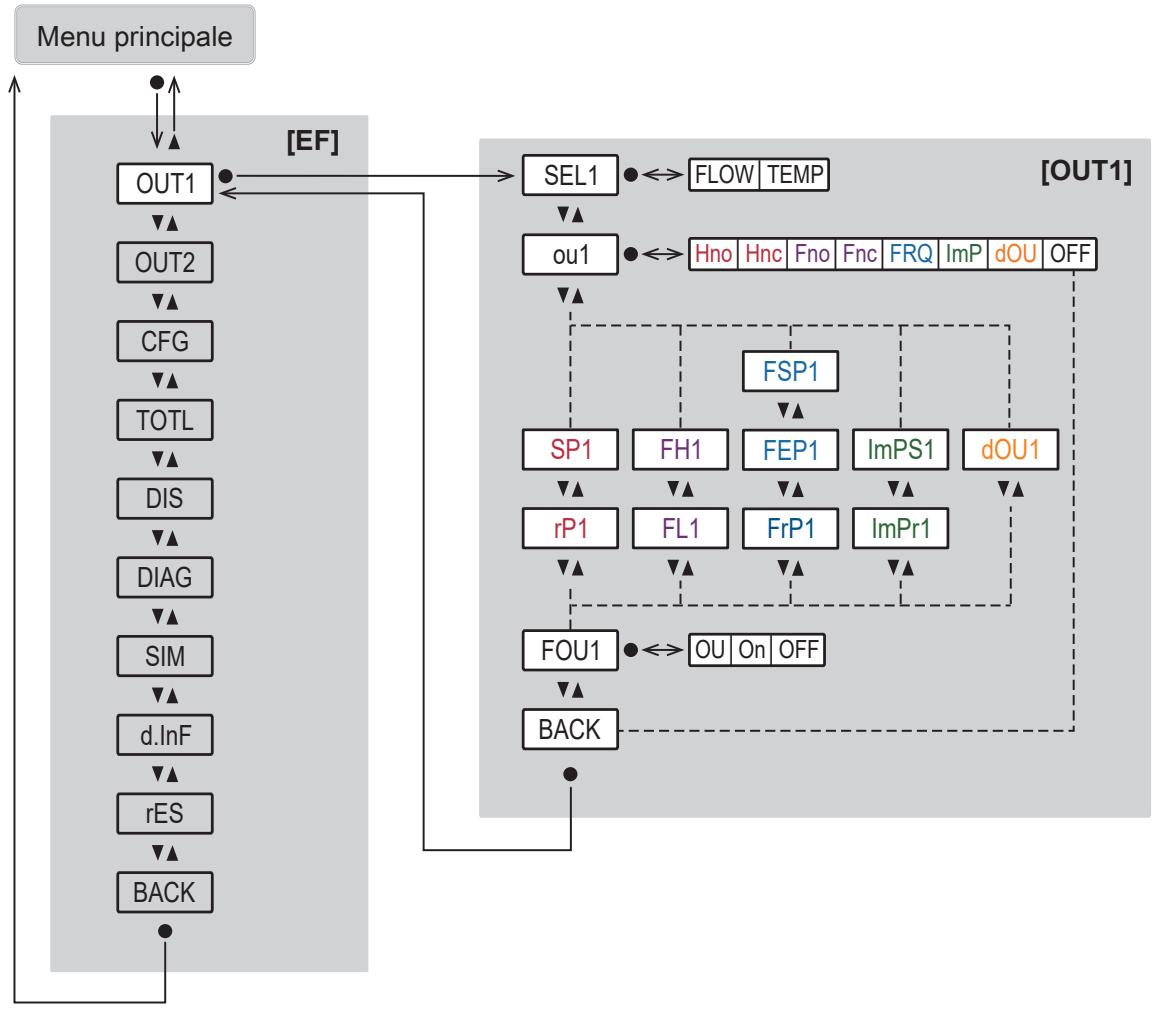

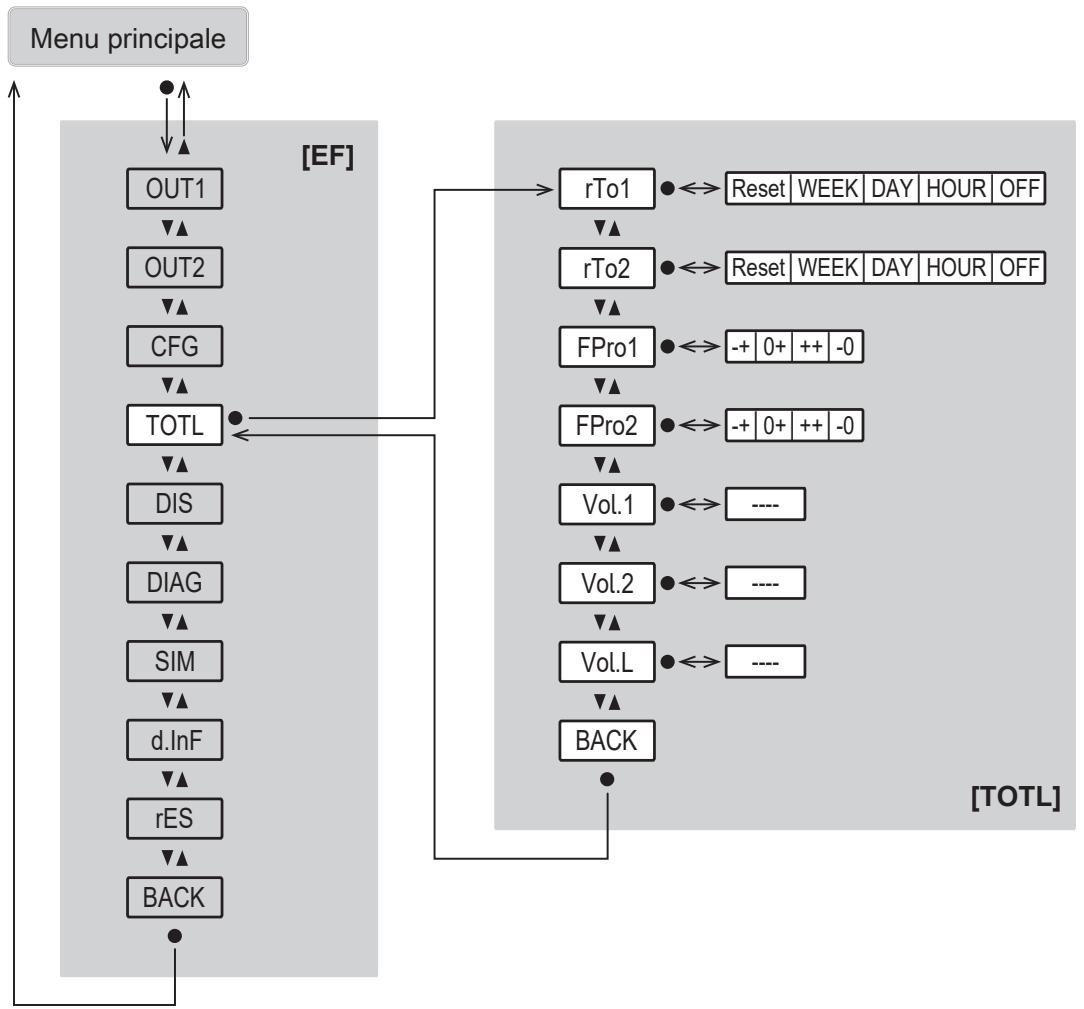

8.1 Menu principale e sottomenu 16

9 Messa in funzione 26

9.1 Installazione guidata tramite assistente all'installazione 26

10 Parametrizzazione 28

10.1 Parametrizzazione tramite i tasti del dispositivo 28
10.2 Parametrizzazione tramite IO-Link 28
10.3 Configurazione dell'uscita 29

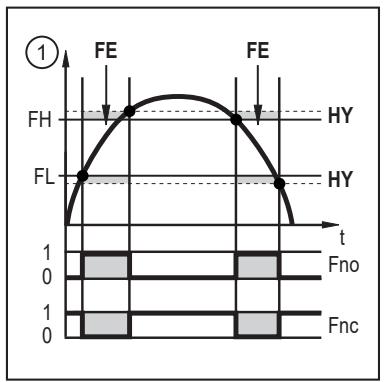

10.3.1 Segnale di commutazione Monitoraggio del valore limite 29
10.3.2 Segnale di commutazione diagnosi.... 31

10.3.2.1 Segnale di commutazione direzione del flusso 31
10.3.2.2 Segnale di commutazione qualità del segnale.... 32

10.3.3 Monitoraggio della quantità di consumo (funzione di totalizzazione) 33

10.3.3.1 Segnale di commutazione totalizzatore.... 33
10.3.3.2 Segnale a impulsi totalizzatore 34

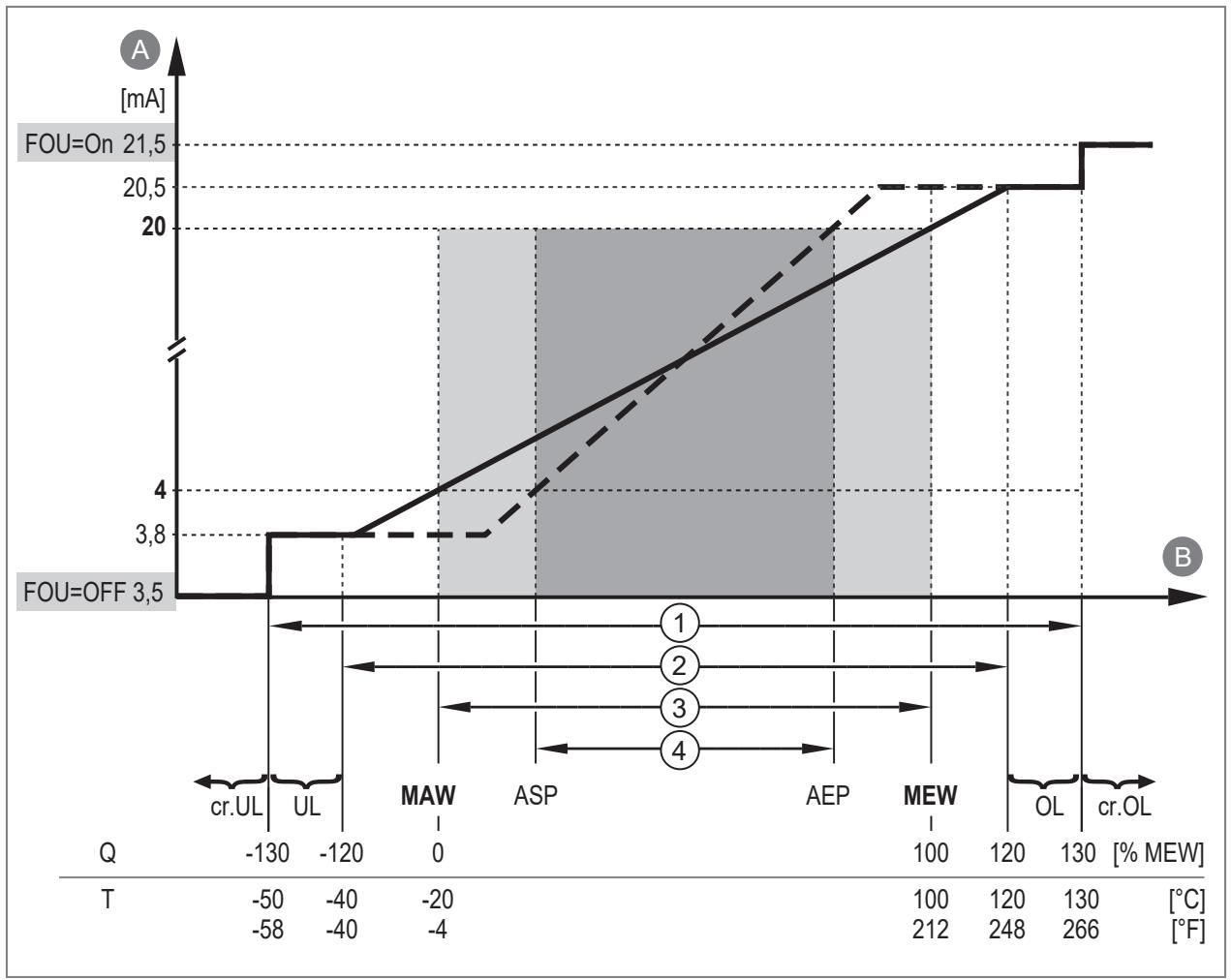

10.3.4 Segnale analogico 35

10.3.5 Segnale di frequenza 37
10.3.6 Comportamento delle uscite in caso di errore 40
10.3.7 Uscita disattivata.... 41

10.4 Configurazione dell'applicazione.... 41

10.4.1 Installazione guidata 41
10.4.2 Unità di misura standard 42
10.4.3 Valore di processo per OUT1 e OUT2. 42
10.4.4 Damping 42
10.4.5 Polarità delle uscite di commutazione 43
10.4.6 Taglio del flusso minimo 43
10.4.7 Fluido 44
10.4.8 Direzione del flusso.... 44
10.4.9 Calibrazione 44
10.4.10 Ripristino del totalizzatore 45
10.4.11 Modalità di conteggio dei totalizzatori 47
10.4.12 Blocco / sblocco 48
10.4.13 Ripristino del dispositivo (Reset) 48

10.5 Display 49

10.5.1 Lingua del display 49

10.5.2 Rotazione display: 50
10.5.3 Luminosità del display: 50
10.5.4 Frequenza di aggiornamento display 51
10.5.5 Layout del display 51
10.5.6 Impostazione del colore del display.... 52

10.6 Funzioni di diagnostica 53

10.6.2 Memoria 54
10.6.3 Contatore di ore operative.... 54
10.6.4 Temperatura interna 55
10.6.5 Qualità del segnale 55
10.6.6 LED dello stato di funzionamento 56
10.6.7 Simulazione 56

10.7 Identificazione.... 57

10.7.1 Informazioni dispositivo.... 57
10.7.2 Localizzazione ottica 58

11 Funzionamento 59

11.1 Visualizzazione del valore di processo 59

12 Risoluzione dei problemi....60

12.1 Messaggi di allarme 60
12.2 Messaggi di errore 61

13 Manutenzione, riparazione e smaltimento....63

14 Impostazione di fabbrica 64

1 Introduzione

Istruzioni, dati tecnici, certificazioni e ulteriori informazioni sul codice QR sul dispositivo / sull'imballaggio o consultando documentation.ifm.com.

1.1 Simboli utilizzati

√ Presupposto
Sequenza operativa
▷ Reazione, risultato

[...] Denominazione di tasti, pulsanti o indicazioni

→ Riferimento

Nota importante

In caso di inosservanza possono verificarsi malfunzionamenti o anomalie

Informazioni

Nota integrativa

1.2 Avvertenze

Le avvertenze mettono in guardia contro possibili lesioni fisiche e danni materiali. In questo modo è possibile utilizzare il prodotto in modo sicuro. Le avvertenze sono classificate come segue:

AVVERTENZA

Avvertenza contro il rischio di gravi lesioni fisiche

▷ Rispettare l'avvertenza per evitare lesioni gravi o mortali.

CAUTELA

Avvertenza contro il rischio di lesioni fisiche di entità lieve o moderata

▷ Rispettare l'avvertenza per evitare lesioni di entità lieve o moderata.

ATTENZIONE

Avvertenza contro il rischio di danni materiali

▷ Rispettare l'avvertenza per evitare danni materiali.

2 Indicazioni di sicurezza

- Il dispositivo descritto viene montato come componente parziale di un sistema.

• La sicurezza di questo sistema è responsabilità del produttore.

• Il costruttore del sistema è tenuto ad effettuare una valutazione dei rischi e a redigere e allegare la documentazione in conformità ai requisiti legali e normativi per il gestore e l'operatore del sistema. Questa documentazione deve contenere tutte le informazioni necessarie e le istruzioni di sicurezza per l'operatore, l'utente e, se del caso, il personale di servizio autorizzato dal costruttore del sistema.

• Leggere questo documento prima di mettere in funzione il prodotto e conservarlo per tutta la durata di utilizzo.

• Il prodotto deve adeguarsi perfettamente alle relative applicazioni e condizioni ambientali senza alcuna restrizione.
• Utilizzare il prodotto solo per l'uso previsto (→ Uso conforme).
  • Utilizzare il prodotto solo per i fluidi ammessi.
• La mancata osservanza delle istruzioni per l'uso o dei dati tecnici può causare danni materiali e/o alle persone.
• Il produttore non si assume alcuna responsabilità o garanzia per le conseguenze derivanti da interventi sul prodotto o da un uso improprio da parte dell'operatore.
• L'installazione, il collegamento elettrico, la messa in servizio, il funzionamento e la manutenzione del prodotto devono essere eseguiti solo da personale specializzato addestrato e autorizzato dal gestore dell'impianto.
• Proteggere adeguatamente i dispositivi e i cavi da eventuali danni.

3 Uso conforme

Il dispositivo controlla i fluidi liquidi.

Il dispositivo rileva le grandezze di processo velocità del flusso, portata in volume (portata/tempo), quantità di consumo e temperatura del fluido.

3.1 Campo d'impiego

Fluidi liquidi con le seguenti caratteristiche:

• Fluidi conduttivi a base d'acqua con un contenuto di acqua del 90%
  • Acqua non conduttiva
• Oli ad alta viscosità (viscosità: 30...68 mm ² /s a 40 °C / 30...68 cSt a 104 °F)
  • Esempi di oli alimentari:

– Olio extravergine di oliva
– Olio di semi di soia
- Olio di girasole
- Olio di senape
- Olio di cocco
- Olio di mais
- Olio di arachidi

Direttiva in materia di attrezzature a pressione (PED):

I dispositivi sono conformi alla direttiva in materia di attrezzature a pressione e sono progettati e fabbricati per fluidi del gruppo 2 secondo una corretta prassi costruttiva. Utilizzo di fluidi del gruppo 1 su richiesta.

4 Funzione

• Il dispositivo rileva il flusso secondo il principio di misura della differenza del tempo di transito a ultrasuoni.
• Il dispositivo rileva la temperatura del fluido come ulteriore valore di processo.
• Il dispositivo indica gli attuali valori di processo su un display.
• Il dispositivo può funzionare in modalità SIO (Standard Input Output) e in modalità IO-Link.
• Il dispositivo è dotato di varie opzioni per l'autodiagnosi.

– Monitoraggio della direzione del flusso
– Monitoraggio della qualità del segnale
- Visualizzazione dei messaggi di allarme e di errore

- Il dispositivo indica tutte le opzioni di autodiagnosi attraverso il segnale a colori di un LED dello stato di funzionamento. Inoltre, le informazioni diagnostiche vengono trasmesse tramite le uscite e l'interfaccia IO-Link.

- La funzione di simulazione consente la messa in funzione semplificata del sensore.

4.1 Opzioni per uscita OUT1

• Segnale di commutazione flusso
- Segnale di commutazione temperatura
- Segnale di commutazione diagnosi
- Direzione del flusso
- Qualità del segnale
- Segnale di commutazione totalizzatore
• Segnale a impulsi totalizzatore
• Segnale di frequenza flusso
- Segnale di frequenza temperatura
- IO-Link
• OFF (uscita analogica commutata con valore ohm alto)

4.2 Opzioni per uscita OUT2

• Segnale di commutazione flusso
- Segnale di commutazione temperatura
- Segnale di commutazione diagnosi
- Direzione del flusso
– Qualità del segnale
- Segnale di commutazione totalizzatore
• Segnale a impulsi totalizzatore
• Segnale analogico flusso
• Segnale analogico temperatura
- Ingresso per il ripristino del totalizzatore esterno
• OFF (uscita analogica commutata con valore ohm alto)

4.3 IO-Link

IO-Link è un sistema di comunicazione per il collegamento di sensori e attuatori intelligenti ai sistemi di automazione. IO-Link è standardizzato nella norma IEC 61131-9.

Informazioni generali su IO-Link all'indirizzo io-link.ifm

Input Output Device Description (IODD) con tutti i parametri, i dati di processo e le descrizioni dettagliate del dispositivo su documentation.ifm.com

IO-Link offre i seguenti vantaggi:

• Trasmissione senza interferenze di tutti i dati e i valori di processo
• Parametrizzazione nel processo in corso o preimpostazione al di fuori dell'applicazione
• Parametri per l'identificazione dei dispositivi collegati nell'impianto
• Parametri aggiuntivi e funzioni di diagnostica
• Backup e ripristino automatico dei set di parametri in caso di sostituzione del dispositivo (Data Storage)
• Protocollo dei set di parametri, valori di processo ed eventi
• File di descrizione del dispositivo (IODD - Input Output Device Description) per una facile progettazione del progetto
  • Collegamento elettrico standardizzato
  • Manutenzione da remoto

5 Montaggio

CAUTELA

In caso di temperature del fluido superiori a 50 °C (122 °F) è possibile che alcune parti del dispositivo si surriscaldino fino a oltre 65 °C (149 °F).

▷ Pericolo di ustioni.
▶ Proteggere il dispositivo dal contatto con materiali infiammabili e da contatto involontario.

ATTENZIONE

Mancanza di messa a terra funzionale in caso di installazione in una tubazione non collegata a terra (ad es. tubi in plastica).

▷ Scarsa funzionalità operativa.
▶ Mettere a terra il dispositivo. I collari di messa a terra per il connettore M12 sono disponibili come accessori, vedere documentation.ifm.com.

La presenza di bolle d'aria nel sistema dopo il montaggio può compromettere la misurazione.

▶ ripulire il sistema dopo il montaggio.

▶ Assicurarsi che l'impianto sia depressurizzato durante le operazioni di montaggio.
▶ Attenersi alle disposizioni e norme sull'installazione e sul funzionamento degli impianti ad aria compressa.

5.1 Raccordo a processo

I dispositivi SUHxxx hanno raccordi a processo per applicazioni igieniche, situati sul dispositivo stesso.

5.1.1 Clamp

I dispositivi SUH2xx e SUH4xx hanno un collegamento a morsetto (clamp) conformemente a DIN 32676 serie C come raccordo a processo.

Per l'installazione sono necessari un adeguato anello di tenuta e un morsetto articolato oppure uno per alta pressione. L'anello di tenuta e il morsetto non sono inclusi nella fornitura.

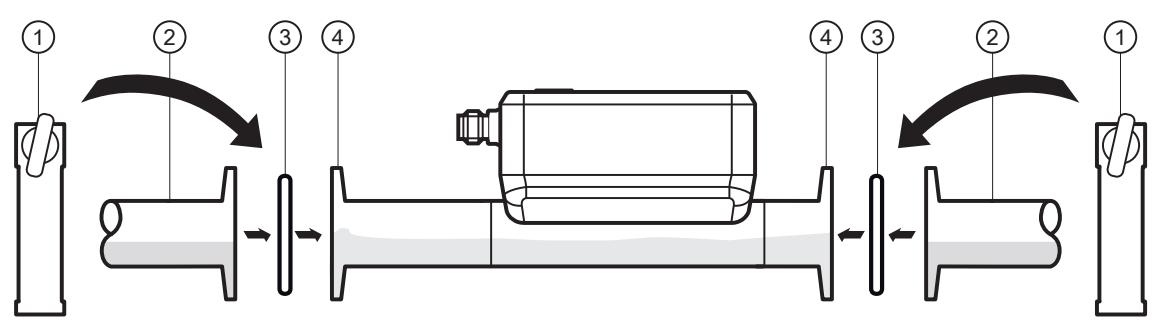

Fig. 1: Raccordo a processo clamp

1: Morsetto

2: Raccordo clamp della tubazione o dell'adattatore

3: Anello di tenuta

4: Raccordo clamp del sensore

▶ Se necessario, inserire l'adattatore clamp nella tubazione.

▶ Inserire gli anelli di tenuta e fissare il dispositivo con un morsetto. Osservare la direzione del flusso (→ Direzione del flusso ☐ 44).

▶ Evitare la formazione di spigoli in corrispondenza del passaggio tra sensore e tubo poiché ciò può influire sul profilo del flusso e sulla precisione di misura (→ Figura).
▶ Osservare le indicazioni sulle norme per tubi adatti (→ documentation.ifm.com).

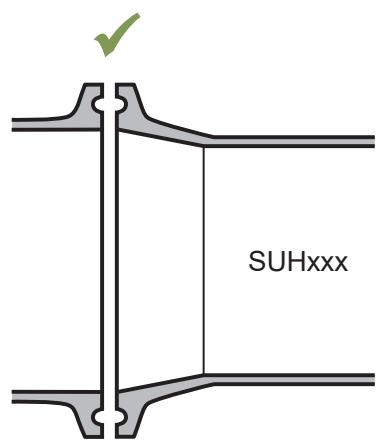

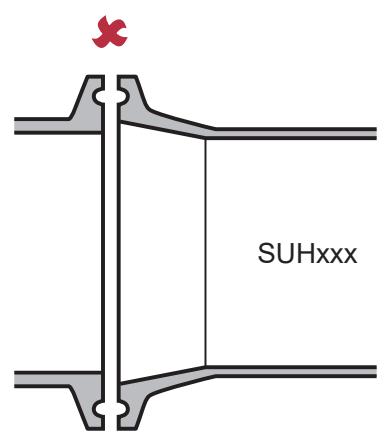

Fig. 2: Evitare la formazione di spigoli nel raccordo a processo

5.2 Interferenze

Componenti integrati nelle tubazioni, curve, valvole, riduzioni e simili compromettono il funzionamento del dispositivo.

▶ Rispettare le distanze tra sensore e interferenze.

Fig. 3: Interferenze
D: Diametro esterno del tubo
S: Interferenze

5.3 Posizione di installazione

5.3.1 Installazione consigliata

▶ Installare il dispositivo in modo tale che il tubo di misura sia sempre completamente pieno.
▶ Installare di fronte alla tubazione o con tubazione in salita.

Se nella tubazione si formano bolle d'aria:

▶ In caso di installazione orizzontale, montare il sensore con il display lateralmente alla tubazione (A).

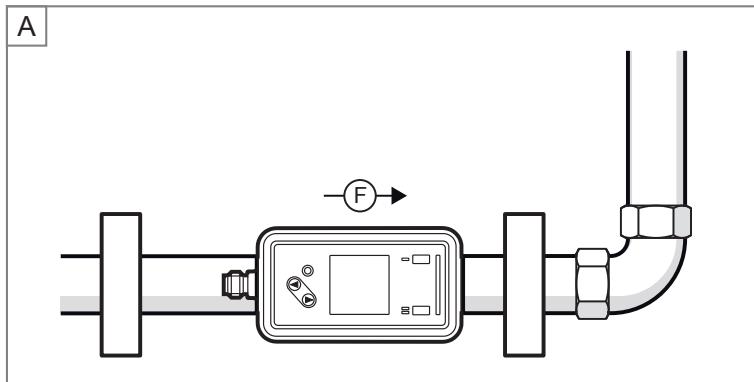

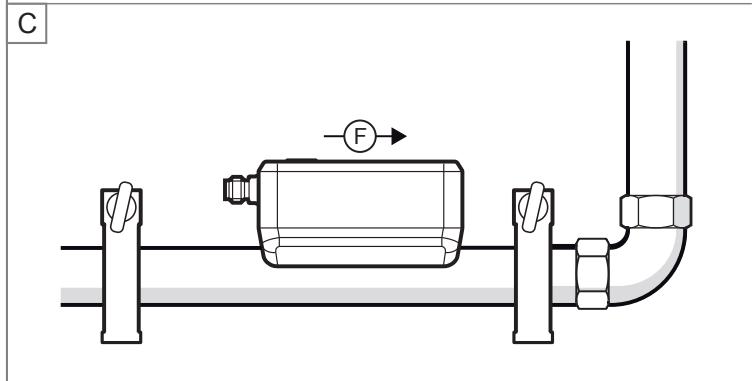

Fig. 4: Installazione consigliata

F: Direzione del flusso

A: Installazione orizzontale, display lateralmente alla tubazione.
B: Installazione orizzontale, display sulla tubazione.
C: Installazione verticale.

È possibile installare il dispositivo in qualsiasi posizione se vengono garantite le condizioni seguenti:

• È impossibile che si formino bolle d'aria nella tubazione.
• Le tubazioni sono sempre completamente piene.

5.3.2 Installazione non consigliata

• Proprio davanti a una tubazione in discesa.
  • In una tubazione in discesa.
• Proprio davanti a un tratto di uscita del tubo.
  • Proprio davanti a una valvola.
• Sul lato aspirazione di una pompa.
• Sul punto più alto della tubazione.

5.4 Utilizzo in applicazioni igieniche secondo 3A

Il sensore è adatto per processi CIP (cleaning in process) se adeguatamente installato.

▶ Rispettare i limiti di applicazione (temperatura e resistenza del materiale) secondo la scheda tecnica.

Non può essere utilizzato in impianti che devono soddisfare i criteri di cui al punto E9.2 / 63-04 della norma 3A 63-04.

▶ Osservare le norme per la pulizia e la manutenzione in caso di utilizzo secondo 3A.

▶ Assicurarsi che il dispositivo venga integrato nell'impianto conformemente a 3A.
▶ Utilizzare solo adattatori di processo certificati 3A e contrassegnati dal simbolo 3A (→ Accessori su www.ifm.com).
▶ Fissare i sensori con l'adeguato raccordo clamp.
▶ Utilizzare tubazione autodrenante.
▶ Per consentire la fuoriuscita del fluido dall'adattatore a processo, montare il dispositivo nella seguente posizione di installazione:
• Installazione verticale in una tubazione ascendente (A).

- oppure –

- Posizione orizzontale con leggera pendenza, in modo che il fluido non si fermi (B).

A

B

Fig. 5: Raccordo a processo secondo 3A

Tipo	Pendenza minima 1 (DIN 32676 Serie C)
DN 25	10°
DN 50	12°

6 Collegamento elettrico

Il dispositivo deve essere installato soltanto da personale specializzato.

Rispettare le disposizioni nazionali e internazionali per l'installazione di apparecchiature elettriche.

Tensione di alimentazione ai sensi delle norme SELV, PELV.

▶ Disinserire la tensione dall'impianto.
▶ Collegare il dispositivo come illustrato di seguito:

Fig. 6: Schema di collegamento

Pin	Cablaggio
1	L+
3	L-
4 (OUT1)	Segnale di commutazione flusso Segnale di commutazione temperatura Segnale di commutazione diagnosi Segnale di commutazione totalizzatore Segnale a impulsi totalizzatore Segnale di frequenza flusso Segnale di frequenza temperaturaIO-LinkOFF (uscita analogica commutata con valore ohm alto)
2 (OUT2/InD)	Segnale di commutazione flusso Segnale di commutazione temperatura Segnale di commutazione diagnosi Segnale di commutazione totalizzatore Segnale a impulsi totalizzatore Segnale analogico flusso Segnale analogico temperatura Ingresso per il ripristino del totalizzatore esternoOFF (uscita analogica commutata con valore ohm alto)

Fig. 7: Esempi di cablaggio

1: 2 x PNP
2: 2 x NPN
3: 1 x PNP / 1 x analogica
4: 1 x NPN /1 x analogica

7 Elementi di comando e di indicazione

Fig. 8: Elementi di comando e di indicazione

1: LED dello stato di commutazione per OUT1 (si illumina in giallo se è commutata l'uscita 1)
2: LED dello stato di commutazione per OUT2 (si illumina in giallo se è commutata l'uscita 2)
3: LED dello stato di funzionamento (verde / blu / rosso). Vedere anche: LED dello stato di funzionamento (→ 56).
4: Display TFT Vedere anche: Layout del display (→ ☐ 51). 4a: Riga titolo 4b: Riga valore di processo
5: Pulsanti per cambiare le visualizzazioni e per la parametrizzazione.

Se il dispositivo misura una temperatura interna elevata, la luminosità del display viene regolata automaticamente:

Temperatura interna del dispositivo > 64°C: la luminosità è ridotta al 25%.

Temperatura interna del dispositivo ≥ 90°C: il display viene disattivato.

8 Menu

Le illustrazioni dei menu mostrano i parametri che possono essere impostati sul dispositivo con i tasti. Questi parametri e altre funzioni sono disponibili anche tramite l'interfaccia IO-Link.

Fig. 9: Struttura del menu

8.1 Menu principale e sottomenu

I parametri visualizzati cambiano modificando le impostazioni di fabbrica. Le seguenti rappresentazioni dei menu indicano i parametri massimi disponibili.

Menu principale:

Parametri	Spiegazione
SPx	Punto di commutazione per uscita di commutazione OUTx
rPx	Punto di disattivazione per uscita di commutazione OUTx
FHx	Valore limite superiore per il segnale di commutazione OUTx con funzione finestra
FLx	Valore limite inferiore per il segnale di commutazione OUTx con funzione finestra
ImPSx	Valenza dell'impulso (= valore del flusso con il quale viene trasmesso rispettivamente 1 impulso)
ImPRx	Funzione di totalizzazione: Segnale a impulsi (ImPR = YES) o segnale di commutazione (ImPR = NO)
FSP1	Punto iniziale della frequenza per OUT1 = valore di misura inferiore a partire dal quale viene trasmesso un segnale di frequenza (solo per la misurazione della temperatura).
FEP1	Punto finale di frequenza per OUT1 = valore di misura superiore con il quale viene trasmesso il segnale di frequenza impostato in FrP1.
FrP1	Segnale di frequenza trasmesso al raggiungimento del valore di misura superiore (valore finale oppure FEP1).
ASP2	Punto iniziale analogico per OUT2 = valore di processo con il quale il segnale dell'uscita è 4 mA.
AEP2	Punto finale analogico per OUT2= valore di processo con il quale il segnale dell'uscita è 20 mA.
DIn2	Ripristino del totalizzatore tramite segnale esterno

Menu Uscita 1 [OUT1]:

Parametri	Spiegazione
SEL1	Valore di processo per uscita OUT1
ou1	Funzione per uscita OUT1
SP1	Punto di commutazione per uscita di commutazione OUT1 con funzione isteresi
rP1	Punto di disattivazione per uscita di commutazione OUT1 con funzione isteresi
FH1	Valore di soglia superiore per segnale di commutazione OUT1 con funzione finestra
FL1	Valore di soglia inferiore per segnale di commutazione OUT1 con funzione finestra
FSP1	Punto iniziale della frequenza per OUT1 = valore di misura inferiore a partire dal quale viene trasmesso un segnale di frequenza (solo per la misurazione della temperatura).
FEP1	Punto finale di frequenza per OUT1 = valore di misura superiore con il quale viene trasmesso il segnale di frequenza impostato in FrP1.
FrP1	Segnale di frequenza trasmesso al raggiungimento del valore di misura superiore (valore finale oppure FEP1).
ImPS1	Valenza dell'impulso (= valore del flusso con il quale viene trasmesso rispettivamente 1 impulso)
ImPR1	Funzione di totalizzazione: Segnale a impulsi (ImPR1 = YES) o segnale di commutazione (ImPR1 = NO)
dOUx	Diagnosi del segnale di commutazione: direzione del flusso (Fdir) o qualità del segnale (Sig. Q)
FOU1	Comportamento dell'uscita OUT1 in caso di anomalia

Menu Uscita 2 [OUT2]:

Parametri	Spiegazione
SEL2	Valore di processo per uscita OUT2
ou2	Funzione per uscita OUT2
ASP2	Punto iniziale analogico per OUT2 = valore di processo con il quale il segnale dell'uscita è 4 mA.
AEP2	Punto finale analogico per OUT2= valore di processo con il quale il segnale dell'uscita è 20 mA.
SP2	Punto di commutazione per uscita di commutazione OUT2 con funzione isteresi
rP2	Punto di disattivazione per uscita di commutazione OUT2 con funzione isteresi
FH2	Valore di soglia superiore per segnale di commutazione OUT2 con funzione finestra
FL2	Valore di soglia inferiore per segnale di commutazione OUT2 con funzione finestra
ImPS2	Valenza dell'impulso (= valore del flusso con il quale viene trasmesso rispettivamente 1 impulso)
ImPR2	Funzione di totalizzazione: Segnale a impulsi (ImPR2 = YES) o segnale di commutazione (ImPR2 = NO)
DIn2	Ripristino del totalizzatore tramite segnale esterno
dOUx	Diagnosi del segnale di commutazione: direzione del flusso (Fdir) o qualità del segnale (Sig. Q)
FOU2	Comportamento dell'uscita OUT2 in caso di anomalia

Menu Impostazioni di base [CFG]:

Fig. 10: *Dispositivi SUxxx0; *Dispositivi SUxxx1

Parametro	Spiegazione
uni. F	Unità di misura standard per flusso
uni. T	Unità di misura standard per temperatura
dAP. F	Costante damping in secondi per flusso (tempo di risposta τ 63%)
P-n	Polarità delle uscite di commutazione
LFC	Taglio del flusso minimo (= valore del flusso al di sotto del quale il flusso viene valutato come fer-mo)
MEdi	Selezione del fluido da monitorare
Fdir	Direzione del flusso
CGA	Fattore di calibrazione in % per adattare la curva del valore letto all'applicazione
Guida	Attivazione dell'installazione guidata (Wizard)

Menu Totalizzatore [TOTL]:

Parametri	Spiegazione
rTox	Impostazione per reset del totalizzatore (manuale o temporizzato)
FProx	Modalità di conteggio del totalizzatore: Considerazione della direzione del flusso
Vol.x	Lettura attuale del contatore per il totalizzatore Vol.x
Vol. L	Lettura attuale del contatore per il totalizzatore Vol. L per tutta la durata

Menu Display [DIS]:

Parametro	Spiegazione
LanG	Selezione della lingua per la visualizzazione sul display
diS. R	Orientamento della visualizzazione sul display
diS. B	Luminosità della visualizzazione sul display
diS. U	Frequenza di aggiornamento della visualizzazione sul display
diS. L	Valore di processo standard del display
COLR	Passaggio al sottomenu COLR (impostazioni del colore)
coL. F	Colore dei caratteri per il flusso
cFH. F	Valore limite superiore per cambio colore (flusso)
cFL. F	Valore limite inferiore per cambio colore (flusso)
coL. T	Colore dei caratteri per la temperatura
cFH. T	Valore limite superiore per cambio colore (temperatura)
cFL. T	Valore limite inferiore per cambio colore (temperatura)
coL. V	Colore dei caratteri per la visualizzazione del totalizzatore
LED. M	Impostazione del LED dello stato di funzionamento

Menu Diagnostica [DIAG]:

Menu Simulazione [SIM] e reset del dispositivo [rES]:

Parametro	Spiegazione
S. FLW	Valore del flusso simulato in modalità simulazione
S. TMP	Valore simulato della temperatura in modalità simulazione
S. Tim	Durata della simulazione in minuti
S. On	Avvio della modalità simulazione
APPL	Reset dell'applicazione (ripristino delle impostazioni dei parametri specifici dell'applicazione)
BtB	Reset back to box (ripristino delle impostazioni di fabbrica)

Menu Informazioni sul dispositivo [d. InF]:

9 Messa in funzione

Dopo l'attivazione della tensione di alimentazione il dispositivo, scaduto il tempo di ritardo disponibilità, passa al modo operativo normale. Esegue le sue funzioni di misurazione ed analisi e trasmette segnali di uscita conformemente ai parametri impostati.

Durante il tempo di ritardo disponibilità, le uscite sono commutate conformemente alla programmazione:

• attivate con funzione NO (Hno / Fno)
• disattivate con funzione NC (Hnc / Fnc)
• attivate con rilevamento della direzione (dir. F)
• disattivate con uscita di frequenza (FRQ)
• disattivate con monitoraggio della quantità di consumo (ImP)
• 20 mA con uscita analogica (I)

9.1 Installazione guidata tramite assistente all'installazione

Se il dispositivo viene messo in funzione per la prima volta o dopo un reset back to box, il display visualizza la domanda se si desidera un'installazione guidata passando dalla visualizzazione dei valori di processo al menu principale.

▶ Selezionare tra [Sì] o [No.]
Se si seleziona [Si], i parametri, le domande e le richieste di intervento appaiono uno dopo l'altro. I pulsanti [▲] e [▼] servono per selezionare le opzioni, mentre il pulsante [●] serve per confermarle.
▷ Se si seleziona [No], viene visualizzato il menu principale e il sensore funziona con le impostazioni di fabbrica. Se necessario, modificare le impostazioni dei parametri, vedere il capitolo Parametrizzazione.

L'installazione guidata può essere richiamata in qualsiasi momento tramite il parametro [EF] > [CFG] > [Guide].

Nel corso dell'installazione guidata, le seguenti opzioni di impostazione sono accessibili una dopo l'altra:

1. [diS. R]: Orientamento del display
2. [LanG]: Lingua del display
3. [MEdl]: Selezione del fluido

4. [Fdir]: Direzione del flusso

5. Uscita OUT1:

6. [SEL1]: Valore di processo (flusso o temperatura) o diagnosi (direzione del flusso o qualità del segnale).

7. [uni. T] / [uni. F]: Unità di misura standard
8. [ou1]: Segnale di commutazione (Hno, Hnc, Fno, Fnc), segnale a impulsi/segnale di commutazione totalizzatore, segnale di frequenza
9. Configurazione dei parametri in base alla funzione selezionata per [ou1]:
   Valori di soglia per segnale di commutazione: SP1, rP1, FH1, FL1
   Valore dell'impulso per totalizzatore: ImPS
   Punto di commutazione e reset per totalizzatore: ImPS1, rTo1
   Valori di soglia per segnale di frequenza: FSP1 (solo per temperatura), FEP1, FrP1

10. [FOU1]: Comportamento dell'uscita in caso di errore

11. Uscita OUT2:

- [SEL2]: Valore di processo (flusso o temperatura) o diagnosi (direzione del flusso o qualità del segnale).

– [uni. T] / [uni. F]: Unità di misura standard
- [ou2]: Segnale di commutazione (Hno, Hnc, Fno, Fnc), segnale a impulsi/segmente di commutazione totalizzatore, segnale analogico
- Configurazione dei parametri in base alla funzione selezionata per [ou2]:
Valori di soglia per segnale di commutazione: SP2, rP2, FH2, FL2 Valore dell'impulso per totalizzatore: ImPS Punto di commutazione e reset per totalizzatore: ImPS2, rTo2 Valori di soglia per segnale analogico: ASP2, AEP2
- [FOU2]: Comportamento dell'uscita in caso di errore

7. [diS. L]: Layout del display

Dopo il messaggio di completamento dell'installazione guidata, viene chiesto se deve partire la misurazione.

▶ Selezionare tra [Sì] o [No] o [Info dispositivo].
Se si seleziona [Si], il processo di installazione è completato e il dispositivo passa alla visualizzazione dei valori di processo.
▷ Se si seleziona [No], è possibile modificare nuovamente i parametri per direzione del flusso, OUT1/OUT2 e layout del display (punti 3...6) oppure eseguire nuovamente l'installazione guidata con il comando [Riavvia].
▷ Se si seleziona [Info dispositivo], il dispositivo visualizza la configurazione del dispositivo precedentemente impostata.

10 Parametrizzazione

La parametrizzazione può essere effettuata tramite l'interfaccia IO-Link o tramite gli elementi di comando del dispositivo.

I parametri si possono impostare prima del montaggio e della messa in funzione del dispositivo oppure durante il funzionamento.

Se i parametri vengono modificati durante il funzionamento, viene influenzato il funzionamento dell'impianto.

▶ Assicurarsi che non sorgano malfunzionamenti nell'impianto.

Durante la parametrizzazione il dispositivo resta in modalità operativa. Continua ad eseguire le sue funzioni di monitoraggio con il parametro esistente fino a completare la parametrizzazione.

A seconda dell'impostazione dei parametri, i parametri disponibili nel menu possono cambiare.

10.1 Parametrizzazione tramite i tasti del dispositivo

CAUTELA

In caso di temperature del fluido superiori a 50°C (122 °F) è possibile che alcune parti del dispositivo si surriscaldino fino a oltre 65 °C (149 °F).

▷ Pericolo di ustioni
▶ Non toccare il dispositivo con le mani.
▶ Se necessario, utilizzare un oggetto smussato per effettuare le regolazioni del dispositivo.

Intenzione	Azione
Passaggio dalla visualizzazione del valore di processo al menu principale	[●]
Passaggio al sottomenu	Con [▼] andare al sottomenu, ad es. [EF], poi [●]
Selezione del parametro desiderato	[▲] oppure [▼]
Passaggio alla modalità di regolazione	[●]
Modifica del valore parametrico	[▲] oppure [▼]
Acquisizione del parametro impostato	[●]
Uscire dall'impostazione dei parametri senza salvare	[▲] + [▼]
Ritorno al menu superiore (ripetere più volte per raggiungere la visualizzazione dei valori di processo)	[▲] + [▼]- oppure -Utilizzare [▲] oppure [▼] per spostarsi su [Indietro], quindi [●]
Ritorno alla visualizzazione del valore di processo	>30 secondi (timeout)

Quando si passa dalla visualizzazione dei valori di processo al menu principale per la prima volta o dopo aver ripristinato il dispositivo, l'installazione guidata viene proposta automaticamente sul display. Compare la domanda se si desidera un'installazione guidata.

Vedere anche: Installazione guidata tramite assistente all'installazione.

10.2 Parametrizzazione tramite IO-Link

Requisiti per la parametrizzazione tramite l'interfaccia IO-Link:

√ Un software di parametrizzazione adatto, ad esempio ifm moneo|configure

√ L'Input Output Device Description (IODD) del dispositivo, vedere documentation.ifm.com
√ Un master IO-Link
▶ Collegare il master IO-Link a un software di parametrizzazione.
▶ Impostare la porta del master sulla modalità operativa IO-Link.
▶ Collegare il dispositivo ad una porta libera del master IO-Link.
▷ Il dispositivo passa alla modalità IO-Link.
▶ Modificare le impostazioni dei parametri nel software.
▶ Scrivere le impostazioni dei parametri sul dispositivo.

Indicazioni per la parametrizzazione → Manuale del software di parametrizzazione

10.3 Configurazione dell'uscita

Questo capitolo descrive le opzioni per i segnali di uscita su OUT1 e OUT2.

10.3.1 Segnale di commutazione Monitoraggio del valore limite

È possibile trasmettere un segnale di commutazione per il monitoraggio dei valori di processo. OUTx cambia il suo stato di commutazione se i limiti di commutazione impostati vengono superati per eccesso o per difetto. Si può scegliere tra la funzione isteresi e la funzione finestra.

Funzione isteresi:

1: Valore di processo
t: Tempo
SP: Punto di commutazione
rP: Punto di disattivazione
HY: Isteresi
Hno: Funzione isteresi NO (normally open)
Hnc: Funzione isteresi NC (normally closed)

Fig. 11: Funzione isteresi

Con la funzione isteresi impostata, vengono definiti il punto di commutazione [SP] e il punto di disattivazione [rP]. Il valore di rP deve essere inferiore a quello di SP. La distanza tra SP e rP è pari a minimo 0,5 % del valore finale (= isteresi). Se si modifica soltanto il punto di commutazione, quello di disattivazione cambia in base alla distanza impostata precedentemente.

Funzione finestra:

1: Valore di processo

t: Tempo

FH: Valore limite superiore

FL: Valore limite inferiore

HY: Isteresi

FE: Campo della finestra

Fno: Funzione finestra NO (normally open)

Fnc: Funzione finestra NC (normally closed)

Fig. 12: Funzione finestra

Con la funzione finestra impostata, vengono definiti il valore limite superiore [FH] e il valore limite inferiore [FL]. La distanza tra FH e FL è pari a minimo 0,5 % del valore finale. FH e FL hanno un'isteresi ad impostazione fissa pari a 0,25 % del valore finale. Ciò mantiene stabile lo stato di commutazione dell'uscita in caso di variazioni minime del flusso.

10.3.1.1 Parametrizzazione tramite tasti del dispositivo: Segnale di commutazione

√ È selezionata l'unità di misura standard: [EF] > [CFG] > [uni.x].

▶ Richiamare il menu [EF] > [OUTx] per configurare l'uscita OUTx.

▶ Selezionare [SELx] e impostare il valore di processo: [FLOW] oppure [TEMP].

Funzione isteresi:

▶ Selezionare [ou] e impostare il segnale di commutazione: [Hno] oppure [Hnc].
▶ Selezionare [SPx] e impostare il valore letto con il quale si attiva l'uscita.
▶ Selezionare [rPx] e impostare il valore letto con il quale si disattiva l'uscita.

Funzione finestra:

▶ Selezionare [ou] e impostare il segnale di commutazione: [Fno] oppure [Fnc].
▶ Selezionare [FHx] e impostare il valore limite superiore della finestra.
▶ Selezionare [FLx] e impostare il valore limite inferiore della finestra.

Le impostazioni dei parametri di [SP], [rP], [FH] e [FL] possono essere modificate in un secondo momento direttamente nel menu principale.

10.3.1.2 Parametrizzazione tramite IO-Link: Segnale di commutazione

È selezionata l'unità di misura standard: [Parametri] > [Impostazioni di base] > [uni.x].
▶ Richiamare il menu [Parametri] > [Configurazione uscita].
▶ Selezionare [SELx] e impostare il valore di processo: [FLOW] oppure [TEMP].

Funzione isteresi:

▶ Selezionare [oux] e impostare il segnale di commutazione: [Hno] oppure [Hnc].
Richiamare[Parametri] > [Uscita digitale x].
▶ Richiamare [flusso] o [temperatura].
▶ Selezionare [SPx (FHx) - FLOW] o [SPx (FHx) - TEMP] e impostare il valore letto con il quale si attiva l'uscita.
▶ Selezionare [rPx (FLx) - FLOW] o [rPx (FLx) - TEMP] e impostare il valore letto con il quale si disattiva l'uscita.

Funzione finestra:

▶ Selezionare [oux] e impostare il segnale di commutazione: [Fno] oppure [Fnc].
Richiamare[Parametri] > [Uscita digitale x].
▶ Richiamare [flusso] o [temperatura].
▶ Selezioanre [SPx (FHx) - FLOW] o [SPx (FHx) - TEMP] e impostare il valore limite superiore per il segnale di commutazione.
▶ Selezionare [rPx (FLx) - FLOW] oder [rPx (FLx) - TEMP] e impostare il valore limite inferiore per il segnale di commutazione.

10.3.2 Segnale di commutazione diagnosi

Il dispositivo ha una funzione diagnostica integrata. Quando si utilizza la funzione diagnostica, l'uscita viene utilizzata esclusivamente per l'emissione di messaggi di diagnostica e li segnala mediante un segnale di commutazione.

L'uscita di commutazione è attivata nel funzionamento normale (normally closed) e il LED dello stato di commutazione si illumina in giallo.

Se il dispositivo rileva un caso di diagnosi, l'uscita viene disattivata e il LED dello stato di commutazione si spegne.

I casi di diagnosi includono:

• Inversione della direzione del flusso (→ Segnale di commutazione direzione del flusso ☐ 31)
• Bassa qualità del segnale / Assenza di segnale (→ Segnale di commutazione qualità del segnale ☐ 32)

10.3.2.1 Segnale di commutazione direzione del flusso

Il cambio di direzione del flusso può essere monitorato trasmettendo un segnale di commutazione.

La direzione positiva del flusso è indicata sul dispositivo da una freccia con la scritta "flow direction". La direzione di misurazione del flusso può essere invertita con il parametro [Fdir].

Vedere Direzione del flusso (→ 44).

L'uscita è attivata finché la quantità di portata minima impostata in direzione negativa (- LFC) non scende sotto il minimo (1).

Dopo di che:

• L'uscita si attiva se + LFC viene superato (2).
• L'uscita di disattiva se - LFC scende sotto il minimo (3).

LFC = low flow cut-off: Taglio del flusso minimo (→ 43).

Fig. 13: Monitoraggio della direzione del flusso tramite i segnali di commutazione

+Q Flusso in direzione positiva
-Q Flusso in direzione negativa
+LFC Flusso minimo (Low flow cut-off) in direzione positiva
-LFC Flusso minimo (Low flow cut-off) in direzione negativa

Parametrizzazione tramite tasti del dispositivo: Segnale di commutazione direzione del flusso

▶ Richiamare il menu [EF] > [OUTx] .
▶ Selezionare [oux] > [dOU] e impostare [Fdir].

Parametrizzazione tramite IO-Link: Segnale di commutazione direzione del flusso

Richiamare [Parametri] > [Configurazione uscita].
▶ Selezionare [oux] e impostare [dOU].
▶ Selezionare [dFUX] e impostare la [direzione del flusso].

10.3.2.2 Segnale di commutazione qualità del segnale

Il dispositivo può trasmettere un segnale di commutazione se la qualità del segnale si discosta dal funzionamento normale.

La qualità del segnale del sensore può essere influenzata da irregolarità del fluido (ad esempio, forti turbolenze, bolle d'aria, particelle o accumuli).

Il dispositivo rileva la qualità del segnale in tre livelli:

Qualità del segnale	Spiegazione	LED dello stato di funzionamento	Uscita di commutazione
Normale	Il dispositivo funziona senza limitazioni (funzionamento normale).	si illumina in verde	ON
Bassa	La qualità del segnale è disturbata, ma il dispositivo è ancora conforme alle specifiche.	si illumina in blu	OFF
Nessun segnale	Non è disponibile alcun fluido o non è possibile stabilire il segnale.	rosso lampeggiante	OFF

Parametrizzazione tramite tasti del dispositivo: Segnale di commutazione qualità del segnale

▶ Richiamare il menu [EF] > [OUTx] .
▶ Selezionare [oux] > [dOU] e impostare [Sig. Q].

Parametrizzazione tramite IO-Link: Segnale di commutazione qualità del segnale

Richiamare [Parametri] > [Configurazione uscita].
▶ Selezionare [oux] e impostare [dOU].
▶ Selezionare [dFUx] e impostare il [rilevamento della qualità del segnale].

10.3.3 Monitoraggio della quantità di consumo (funzione di totalizzazione)

Il dispositivo dispone di 3 contatori volumetrici interni (totalizzatori Vol.1, Vol.2 e Vol. L). I totalizzatori sommano progressivamente la quantità di consumo e mettono a disposizione questo valore di processo sia sul display sia tramite l'interfaccia IO-Link.

Totalizzatore	Valore di processo	Accesso di lettura tramite IO-Link
Vol.1	Quantità di consumo 1(Questo valore viene utilizzato per il monitoraggio della quantità di consumo tramite segnali di commutazione o a impulsi)	ciclico
Vol.2	Quantità di consumo 2	aciclico
Vol. L	Quantità di consumo per tutta la durata (Life Time del to-talizzatore)	aciclico

I totalizzatori Vol.1 e Vol.2 tengono conto della direzione del flusso quando effettuano la somma della quantità di consumo: Modalità di conteggio dei totalizzatori (→ 47).

OUT 1 e OUT2 non possono essere utilizzati contemporaneamente per il monitoraggio della quantità di consumo.

In aggiunta alla quantità di consumo attuale viene memorizzato il valore prima dell'ultimo ripristino. Anche questo valore e il tempo dall'ultimo ripristino possono essere visualizzati.

Il totalizzatore memorizza regolarmente la portata sommata. Se la tensione viene interrotta, questo valore è disponibile come valore attuale del contatore. Se è impostato un ripristino temporizzato, viene memorizzato anche il tempo trascorso dell'intervallo di ripristino impostato. L'eventuale perdita di dati potrà essere quindi di un minuto.

Vedere anche: Leggere i valori del totalizzatore (→ 53).

La precisione della misurazione della quantità di consumo dipende dalla precisione della misurazione del flusso.

Per monitorare la quantità di consumo è possibile trasmettere un segnale di commutazione o segnali a impulsi:

• Vedere Segnale di commutazione totalizzatore (→ 33).
• Vedere Segnale a impulsi totalizzatore (→ 34).

10.3.3.1 Segnale di commutazione totalizzatore

Per monitorare la quantità di consumo è possibile tramettere un segnale di commutazione.

L'uscita trasmette un segnale di commutazione quando il totalizzatore Vol.1 ha sommato la portata impostata in[ImPS]. L'uscita rimane attivata fino al ripristino del totalizzatore.

Il parametro [rTo1] o [rTo2] può essere utilizzato per impostare il ripristino del totalizzatore per i totalizzatori Vol.1 e Vol.2. Dopo il ripristino del totalizzatore il conteggio ricomincia da capo.

• [rTox] = OFF:
Ripristino automatico del totalizzatore disattivato.
Il ripristino avviene manualmente o in caso di overflow.

• [rTox] = ...h/d/w (ore/giorni/settimane):

Ripristino automatico del totalizzatore dopo il tempo impostato.

• Se il totalizzatore Vol.1 raggiunge la portata [ImPS]prima del tempo impostato, non vi è alcun ripristino automatico. L'uscita rimane attivata fino a quando il totalizzatore Vol.1 non viene ripristinato manualmente o per overflow.
• Il totalizzatore Vol.2 è indipendente dalle impostazioni di [ImPS]. Il suo conteggio non viene preso in considerazione per i segnali di commutazione e a impulsi.

I totalizzatori possono essere ripristinati manualmente in qualsiasi momento tramite il parametro [rTox]. Il totalizzatore Vol.1 può essere ripristinato anche mediante un segnale esterno al pin 2.

Vedere anche: Ripristino del totalizzatore (→ 45).

Parametrizzazione tramite tasti del dispositivo: Segnale di commutazione totalizzatore

√ È selezionata l'unità di misura standard: [EF] > [CFG] > [uni.x].
√ [rTox] è impostato: [EF] > [TOTL] > [rTox].
▶ Richiamare il menu [EF] > [OUTx] per configurare l'uscita OUTx.
▶ Selezionare [SELx] e impostare il valore di processo: [FLOW].
▶ Selezionare [ou1] o [ou2] e impostare [ImP].
▶ Selezionare [ImPSx] e impostare la portata con la quale si attiva l'uscita.
- Con ▲ o ▼ selezionare il campo di regolazione.
- Premere brevemente • per confermare il campo di regolazione.
- Con ▲ o ▼ impostare il valore numerico desiderato.
- Premere brevemente • per acquisire il valore.
▶ Selezionare [ImPRx] e impostare [No].

Le impostazioni dei parametri di [ImPS] e [ImPR] possono essere modificate in un secondo momento direttamente nel menu principale.

Parametrizzazione tramite IO-Link: Segnale di commutazione totalizzatore

È selezionata l'unità di misura standard: [Parametri] > [Impostazioni di base] > [uni.x].
√ [rTox] è impostato: [Parametri] > [Totalizzatore] > [rTox].
▶ Richiamare il menu [Parametri] > [Configurazione uscita].
▶ Selezionare [SELx] e impostare il valore di processo: [FLOW].
▶ Selezionare [ou1] o [ou2] e impostare [ImP].
Richiamare [Parametri] > Impulso [Impulso uscita x].
▶ Selezionare [ImPSx] e impostare la portata con la quale si attiva l'uscita.
▶ Selezionare [ImPRx] e impostare [No].

10.3.3.2 Segnale a impulsi totalizzatore

Per monitorare la quantità di consumo è possibile trasmettere segnali a impulsi.

L'uscita trasmette un segnale a impulsi ogni volta che viene raggiunta la portata (valenza dell'impulso) impostata su [ImPS].

Il segnale a impulsi è costituito da una breve attivazione e disattivazione dell'uscita. I LED dello stato di commutazione sul dispositivo non visualizzano la commutazione.

I segnali a impulsi non sono disponibili tramite l'interfaccia IO-Link.

Parametrizzazione tramite tasti del dispositivo: Segnale a impulsi totalizzatore

√ È selezionata l'unità di misura standard: [EF] > [CFG] > [uni.x].
▶ Richiamare il menu [EF] > [OUTx] per configurare l'uscita OUTx.
▶ Selezionare [SELx] e impostare il valore di processo: [FLOW].
▶ Selezionare [ou1] o [ou2] e impostare [ImP].
▶ Selezionare [ImPSx] e impostare la portata per la quale viene trasmesso rispettivamente 1 impulso (valenza dell'impulso).
- Con ▲ o ▼ selezionare il campo di regolazione.

• Premere brevemente • per confermare il campo di regolazione.
• Con ▲ o ▼ impostare il valore numerico desiderato.
• Premere brevemente • per acquisire il valore.
  ▶ Selezionare [ImPRx] e impostare [Sì.]

Le impostazioni dei parametri di [ImPS] e [ImPR] possono essere modificate in un secondo momento direttamente nel menu principale.

Parametrizzazione tramite IO-Link: Segnale a impulsi totalizzatore

È selezionata l'unità di misura standard: [Parametri] > [Impostazioni di base] > [uni.x].
▶ Richiamare il menu [Parametri] > [Configurazione uscita].
▶ Selezionare [SELx] e impostare il valore di processo: [FLOW].
▶ Selezionare [ou1] o [ou2] e impostare [lmP].
Richiamare [Parametri] > Impulso [Impulso uscita x].
▶ Selezionare [ImPSx] e impostare la portata per la quale viene trasmesso rispettivamente 1 impulso (valenza dell'impulso).
▶ Selezionare [ImPRx] e impostare [Sì.]

10.3.4 Segnale analogico

Il dispositivo trasmette un segnale analogico di 4...20 mA, che è proporzionale al valore di processo.

Il campo di misura è graduabile:

• [ASP] determina a quale valore letto il segnale di uscita è 4 mA.
• [AEP] determina a quale valore letto il segnale di uscita è 20 mA.

Distanza minima tra ASP e AEP = 20% del valore finale.

Se il valore letto è al di fuori del campo di misura o se c'è un errore interno, viene emesso il segnale di corrente mostrato nella figura seguente.

Nel caso di valori di misura non compresi nel campo di indicazione o se si è in presenza di un'anomalia, sul display compaiono dei messaggi (cr. UL, UL, OL, cr. OL, Err).

Fig. 14: Caratteristica dell'uscita analogica secondo IEC 60947-5-7

A:	Segnale analogico	MAW:	Valore iniziale
B:	Valore di processo	MEW:	Valore finale
1:	Campo di rilevamento	ASP:	Punto iniziale analogico
2:	Campo di indicazione	AEP:	Punto finale analogico
3:	Campo di misura	UL:	Campo di indicazione superato per difetto
4:	Campo di misura graduato	cr. UL:	Campo di rilevamento superato per difetto
Q:	Flusso	OL:	Campo di indicazione superato per eccesso
T:	Temperatura	Cr. OL:	Campo di rilevamento superato per eccesso

Un valore del flusso negativo significa flusso contrario alla direzione del flusso impostata su [Fdir]. Vedere Direzione del flusso (→ 44).

10.3.4.1 Parametrizzazione tramite tasti del dispositivo: Segnale analogico

√ È selezionata l'unità di misura standard: [EF] > [CFG] > [uni.x].

▶ Richiamare il menu [EF] > [OUT2] per configurare l'uscita OUT2.
▶ Selezionare [SEL2] e impostare il valore di processo: [FLOW] oppure [TEMP].
▶ Selezionare [ou2] e impostare la funzione: [I] (segnale analogico 4...20 mA).
▶ Selezionare [ASP2] e impostare il valore letto con il quale il segnale dell'uscita è uguale a 4 mA.
▶ Selezionare [AEP2] e impostare il valore letto con il quale il segnale dell'uscita è uguale a 20 mA.

Le impostazioni dei parametri [ASP] e [AEP] possono essere modificate in un secondo momento direttamente nel menu principale.

10.3.4.2 Parametrizzazione tramite IO-Link: Segnale analogico

È selezionata l'unità di misura standard: [Parametri] > [Impostazioni di base] > [uni.x].
▶ Richiamare il menu [Parametri] > [Configurazione uscita].
▶ Selezionare [SEL2] e impostare il valore di processo: [FLOW] oppure [TEMP].
▶ Selezionare [ou2] e impostare la funzione: [I] (segnale analogico 4...20 mA).
Richiamare[Parametri] > [Uscita analogica 2].
▶ Richiamare [flusso] o [temperatura].
▶ Selezionare [ASP2_FLOW] o [ASP2_TEMP] e impostare il valore letto con il quale il segnale dell'uscita è uguale a 4 mA.
▶ Selezionare [AEP2_FLOW] o [AEP2_TEMP] e impostare il valore letto con il quale il segnale dell'uscita è uguale a 20 mA.

10.3.5 Segnale di frequenza

Il dispositivo trasmette un segnale di frequenza proporzionale al valore di processo.

Il segnale di frequenza è graduabile:

- [FrPx] determina il numero di Hz del segnale di frequenza quando viene raggiunto il valore di misura superiore.

Il campo di misura è graduabile:

• [FSPx] determina il valore di misura inferiore a partire dal quale viene trasmesso un segnale di frequenza.
• [FEPx] determina il valore di misura superiore con il quale il segnale di uscita corrisponde alla frequenza impostata in [FrPx].

[FSPx] è disponibile soltanto per la misurazione della temperatura. Distanza minima tra [FSPx] e [FEPx] = 20 % del valore finale.

Se il valore letto è al di fuori del campo di misura o se c'è un errore interno, viene emesso il segnale di frequenza mostrato nella figura seguente.

Nel caso di valori letti non compresi nel campo di indicazione o se si è in presenza di un'anomalia, sul display compaiono dei messaggi (UL, OL, Err).

Segnale di frequenza flusso

Fig. 15: Caratteristica dell'uscita di frequenza; flusso

A:	Segnale di frequenza	MAW:	Valore iniziale
B:	Flusso	MEW:	Valore finale
1:	Campo di indicazione	FEPx:	Punto finale frequenza
2:	Campo di misura	FrPx:	Segnale di frequenza (Hz) per il valore di misura superiore
3:	Campo di misura graduato	OL:	Campo di indicazione superato per eccesso
		Err:	Errore

Segnale di frequenza temperatura:

Fig. 16: Caratteristica dell'uscita di frequenza, temperatura

A:	Segnale di frequenza	MAW:	Valore iniziale
B:	Temperatura	MEW:	Valore finale
1:	Campo di indicazione	FSPx:	Punto iniziale frequenza
2:	Campo di misura	FEPx:	Punto finale frequenza
3:	Campo di misura graduato	FrPx:	Segnale di frequenza (Hz) per il valore di misura superiore
Err:	Errore	OL:	Campo di indicazione superato per eccesso
		UL:	Campo di indicazione superato per difetto

10.3.5.1 Parametrizzazione tramite tasti del dispositivo: Segnale di frequenza

√ È selezionata l'unità di misura standard: [EF] > [CFG] > [uni.x].
▶ Richiamare il menu [EF] > [OUT1] per configurare l'uscita OUT1.
▶ Selezionare [SEL1] e impostare il valore di processo: [FLOW] oppure [TEMP].
▶ Selezionare [ou1] e impostare [FRQ].
▶ Selezionare [FSP1] e impostare il valore letto inferiore con il quale viene trasmesso 0 Hz.

[FSP1] è disponibile solo per la misurazione della temperatura.

▶ Selezionare [FEP1] e impostare il valore letto superiore con il quale viene trasmessa la frequenza impostata (= 100 %) su [FrP1].
▶ Selezionare [FrP1] e impostare la frequenza per il valore misurato superiore in Hz.

Le impostazioni dei parametri di [FSP], [FEP] e [FrP] possono essere modificate in un secondo momento direttamente nel menu principale.

10.3.5.2 Parametrizzazione tramite IO-Link: Segnale di frequenza

È selezionata l'unità di misura standard: [Parametri] > [Impostazioni di base] > [uni.x].

▶ Richiamare il menu [Parametri] > [Configurazione uscita].
▶ Selezionare [SEL1] e impostare il valore di processo: [FLOW] oppure [TEMP].
▶ Selezionare [ou1] e impostare [FRQ].
Richiamare[Parametri] > [Uscita di frequenza 1].
▶ Selezionare [FrP1] e impostare la frequenza per il valore misurato superiore in Hz.
▶ Richiamare [flusso] o [temperatura].
▶ Selezionare [FEP1_FLOW] / [FEP1_TEMP] e impostare il valore letto superiore con il quale viene trasmessa la frequenza impostata (= 100 %) [FrP1].
▶ Selezionare [FSP1 - TEMP] e impostare il valore letto inferiore con il quale viene trasmesso 0 Hz.

[FSP1] è disponibile solo per la misurazione della temperatura.

10.3.6 Comportamento delle uscite in caso di errore

Il comportamento dell'uscita OUTx in caso di anomalia può essere impostato mediante il parametro [FOUx]. A seconda della funzione di uscita selezionata, in caso di anomalia vengono trasmessi i seguenti segnali:

- Segnale di commutazione:

[FOUx]	Valori di processo [SELx]	Segnale di uscita	Spiegazione
ON	Tutti i valori di processo	L'uscita si attiva in caso di anomalia.	Non appena è presente un valore di processo difettoso, il dispositivo imposta tutti i valori di processo come non validi.
OFF	Tutti i valori di processo	L'uscita si disattiva in caso di anomalia.
OU	Flusso	L'uscita si disattiva in caso di anomalia.	Se il valore di processo "flusso" è difettoso, il dispositivo continua a trasmettere il valore di processo "temperatura".
	Temperatura	L'uscita si attiva in caso di anomalia.	Se il valore di processo "temperatura" è difettoso, il dispositivo continua a e-mettere il valore di processo "flusso".

- Segnale analogico:

[FOUx]	Valori di processo [SELx]	Segnale di uscita	Spiegazione
ON	Tutti i valori di processo	L'uscita passa a 21,5 mA in caso di anomalia.	Non appena è presente un valore di processo difettoso, il dispositivo imposta tutti i valori di processo come non validi.
OFF	Tutti i valori di processo	L'uscita passa a 3,5 mA in caso di anomalia.
OU	Flusso	L'uscita passa a 3,5 mA in caso di anomalia.	Se il valore di processo "flusso" è difettoso, il dispositivo continua a trasmettere il valore di processo "temperatura".
	Temperatura	L'uscita passa a 21,5 mA in caso di anomalia.	Se il valore di processo "temperatura" è difettoso, il dispositivo continua a e-mettere il valore di processo "flusso".

- Segnale di frequenza:

[FOUx]	Valori di processo [SELx]	Segnale di uscita	Spiegazione
ON	Tutti i valori di processo	In caso di anomalia, l'uscita passa al 130% di [FrPx].	Non appena è presente un valore di processo difettoso, il dispositivo imposta tutti i valori di processo come non validi.
OFF	Tutti i valori di processo	In caso di anomalia, l'uscita passa a 0 Hz.
OU	Flusso	In caso di anomalia, l'uscita passa a 0 Hz.	Se il valore di processo "flusso" è difettoso, il dispositivo continua a trasmettere il valore di processo "temperatura".
	Temperatura	In caso di anomalia, l'uscita passa al 130 % di [FrPx].	Se il valore di processo "temperatura" è difettoso, il dispositivo continua a e-mettere il valore di processo "flusso".

Il parametro [FOU] non ha alcuna influenza sul segnale a impulsi, sui segnali di commutazione della diagnostica per la direzione del flusso e la qualità del segnale e sulla trasmissione dei dati di processo IO-Link.

10.3.6.1 Parametrizzazione tramite tasti del dispositivo: Comportamento delle uscite in caso di errore

▶ Richiamare il menu [EF] > [OUTx] .
▶ Selezionare [FOUx] e impostare il comportamento per OUTx in caso di errore: [On], [OFF], [OU].

10.3.6.2 Parametrizzazione tramite IO-Link: Comportamento delle uscite in caso di errore

Richiamare [Parametri] > [Configurazione uscita].
▶ Selezionare [FOUx] e impostare il comportamento per OUTx in caso di errore: [On], [OFF], [OU].

10.3.7 Uscita disattivata

Il segnale di uscita può essere disattivato. L'uscita diventa quindi con valore ohm alto. La comunicazione tramite l'interfaccia IO-Link su OUT1 rimane attiva.

10.3.7.1 Parametrizzazione tramite tasti del dispositivo: Uscita disattivata

▶ Richiamare il menu [EF] > [OUTx] .
▶ Selezionare [SELx] e impostare [OFF].

10.3.7.2 Parametrizzazione tramite IO-Link: Uscita disattivata

Richiamare [Parametri] > [Configurazione uscita].
▶ Selezionare [oux] e impostare [OFF].

10.4 Configurazione dell'applicazione

Il capitolo descrive le opzioni di impostazione per l'adattamento all'applicazione specifica del cliente.

10.4.1 Installazione guidata

È possibile eseguire un'installazione guidata per facilitare la parametrizzazione del dispositivo. Le istruzioni sul display guidano l'utente passo passo nelle impostazioni dei parametri.

Vedere anche: Installazione guidata tramite assistente all'installazione.

10.4.1.1 Parametrizzazione tramite tasti del dispositivo: Installazione guidata

▶ Richiamare il menu [EF] > [CFG].

▶ Selezionare [Guide] e impostare [Sì.]

10.4.2 Unità di misura standard

È possibile selezionare un'unità di misura con la quale il valore di processo viene visualizzato di default sul display. Tutte le altre impostazioni dei parametri si basano su questa unità.

Valori selezionabili:

• Flusso:
• SUxxx0: l/min; l/h; m³/h; m/s.
• SUxxx1: l/min; l/h; m³/h; m/s; gal/min; gal/h; ft/s; oz/min.
• Temperatura:
• SUxxx0: °C
• SUxxx1: °C oppure °F

10.4.2.1 Parametrizzazione tramite tasti del dispositivo: Unità di misura standard

▶ Richiamare il menu [EF] > [CFG].
▶ Selezionare [uni. F] e impostare l'unità di misura.
▶ Selezionare [uni. T] e impostare l'unità di misura.

10.4.2.2 Parametrizzazione tramite IO-Link: Unità di misura standard

Richiamare [Parametri] > [Impostazioni di base].
▶ Selezionare [uni. F] e impostare l'unità di misura.
▶ Selezionare [uni. T] e impostare l'unità di misura.

10.4.3 Valore di processo per OUT1 e OUT2

Per entrambe le uscite, è possibile selezionare il valore di processo da monitorare. Tutte le altre impostazioni dei parametri si basano su questa selezione.

Valori selezionabili:

• TEMP: Temperatura
- FLOW: Flusso

10.4.3.1 Parametrizzazione tramite tasti del dispositivo: Valore di processo OUT1 e OUT2

▶ Richiamare il menu [EF] > [OUTx] .
▶ Selezionare [SELx] Impostare il valore di processo per l'uscita OUTx.

10.4.3.2 Parametrizzazione tramite IO-Link: Valore di processo OUT1 e OUT2

Richiamare [Parametri] > [Configurazione uscita].
▶ Selezionare [SELx] Impostare il valore di processo per l'uscita OUTx.

10.4.4 Damping

Tramite il tempo di damping si possono sopprimere variazioni repentine del valore di processo.

Con il tempo di damping [dAP] si può impostare dopo quanti secondi il segnale di uscita raggiunge il 63% del valore finale nel caso di un cambiamento improvviso del valore letto. Il tempo di damping stabilizza le uscite di commutazione, le uscite analogiche, il display e la trasmissione del valore di processo tramite interfaccia IO-Link.

Il tempo di damping si somma al tempo di risposta del sensore ( → Dati tecnici).

I segnali UL e OL vengono definiti tenendo conto del tempo di damping.

Il damping del valore letto influenza solo il valore del processo flusso.

10.4.4.1 Parametrizzazione tramite tasti del dispositivo: Damping del valore letto

▶ Richiamare il menu [EF] > [CFG].
▶ Selezionare [dAP] e impostare il tempo di damping in secondi (valore τ 63 %).

10.4.4.2 Parametrizzazione tramite IO-Link: Damping del valore letto

▶ Richiamare [Parametri] > [Damping].
▶ Selezionare [dAP] e impostare il tempo di damping in secondi (valore τ 63 %).

10.4.5 Polarità delle uscite di commutazione

Il parametro [P-n] può essere utilizzato per selezionare se le uscite sono PNP o NPN.

10.4.5.1 Parametrizzazione tramite tasti del dispositivo: Polarità di uscita

▶ Richiamare il menu [EF] > [CFG].
▶ Selezionare [P-n] e impostare [PnP] o [nPn].

10.4.5.2 Parametrizzazione tramite IO-Link: Polarità di uscita

Richiamare [Parametri] > [Impostazioni di base].
▶ Selezionare [P-n] e impostare [PnP] o [nPn].

10.4.6 Taglio del flusso minimo

Con la funzione di taglio del flusso minimo [LFC] è possibile ignorare le portate minime. Il flusso inferiore al valore LFC viene valutato dal sensore come fermo (Q = 0).

10.4.6.1 Parametrizzazione tramite tasti del dispositivo: Taglio del flusso minimo

▶ Richiamare il menu [EF] > [CFG].
▶ Selezionare [LFC] e impostare il valore limite al di sotto del quale un flusso viene valutato come fermo.

10.4.6.2 Parametrizzazione tramite IO-Link: Taglio del flusso minimo

Richiamare[Parametri] > [Ulteriori impostazioni] > [Flusso].
▶ Selezionare [LFC] e impostare il valore limite al di sotto del quale un flusso viene valutato come fermo.

10.4.7 Fluido

Il dispositivo ha criteri diversi per i fluidi che possono essere selezionati tramite il parametro [MEdI] a seconda dell'applicazione.

Valori selezionabili:

• [H2O]: Acqua
• [OIL46]: Oli ad alta viscosità (viscosità: 30...68 mm²/s a 40 °C / 30...68 cSt a 104 °F)

10.4.7.1 Parametrizzazione tramite pulsanti del dispositivo: Fluido

▶ Richiamare il menu [EF] > [CFG].
▶ Selezionare [MEdl] e impostare il fluido.

10.4.7.2 Parametrizzazione tramite IO-Link: Fluido

▶ Aprire [Parametri] > [Fluido].
▶ Selezionare [MEdl] e impostare il fluido.

10.4.8 Direzione del flusso

La direzione del flusso positivo può essere definita dall'utente. Questa impostazione agisce sulle seguenti funzioni:

• Monitoraggio della quantità di consumo (→ Modalità di conteggio dei totalizzatori ☐ 47)
• Monitoraggio della direzione del flusso tramite un segnale di commutazione (→ Segnale di commutazione direzione del flusso ☐ 31).

La direzione positiva del flusso è indicata sul dispositivo da una freccia con la scritta "flow direction" (impostazione di fabbrica). La direzione di misurazione del flusso può essere invertita con il parametro [Fdir]:

+	Direzione del flusso con impostazione di fabbrica
-	Direzione del flusso opposta all'impostazione di fabbrica

10.4.8.1 Parametrizzazione tramite tasti del dispositivo: Direzione del flusso

▶ Richiamare il menu [EF] > [CFG].
▶ Selezionare [Fdir] e impostare la direzione del flusso.

10.4.8.2 Parametrizzazione tramite IO-Link: Direzione del flusso

Richiamare[Parametri] > [Ulteriori impostazioni] > [Flusso].
▶ Selezionare [Fdir] e impostare la direzione del flusso.

10.4.9 Calibrazione

Il fattore di calibrazione [CGA] serve per adattare la compensazione della temperatura-viscosità del sensore al comportamento del fluido utilizzato. Il fattore di calibrazione influenza il gradiente della caratteristica di misura della misurazione del flusso.

La variazione di pendenza della caratteristica di misura viene indicata in percentuale. L'impostazione di fabbrica è [CGA] = 100 %. Dopo una modifica è possibile ripristinare la calibrazione all'impostazione di fabbrica.

Fig. 17: Calibrazione della caratteristica di misura

1: Fattore di calibrazione [CGA]
2: Valore di processo
MW: Valore letto
V0: Caratteristica di misura con impostazione di fabbrica
V1: Caratteristica di misura 1 dopo calibrazione
V2: Caratteristica di misura 2 dopo calibrazione

10.4.9.1 Parametrizzazione tramite tasti del dispositivo: Calibrazione

▶ Richiamare il menu [EF] > [CFG].
▶ Selezionare [CGA] e impostare un valore tra 60 e 140 % (100 % = calibrazione di fabbrica).

10.4.9.2 Parametrizzazione tramite IO-Link: Calibrazione

Richiamare [Parametri] > [Configurazione dell'applicazione].
▶ Selezionare [CGA] e impostare un valore tra 60 e 140 % (100 % = calibrazione di fabbrica).

10.4.10 Ripristino del totalizzatore

I totalizzatori Vol.1 e Vol.2 possono essere ripristinati in vari modi:

1. Ripristino manuale
2. Ripristino temporizzato
3. Ripristino tramite segnale esterno
4. Ripristino per overflow (raggiungimento del campo massimo di indicazione).
   Il totalizzatore Vol. L non può essere ripristinato.

10.4.10.1 Parametrizzazione tramite tasti del dispositivo: Ripristino del totalizzatore

1. Ripristino manuale

▶ Richiamare il menu [EF] > [TOTL].
▶ Selezionare [rTox] > [Reset] e impostare [Sì].
▷ Il totalizzatore viene ripristinato.

2. Ripristino temporizzato:

▶ Richiamare il menu [EF] > [TOTL].
▶ Selezionare [rTox], quindi impostare il tempo in settimane (w), giorni (d) o ore (h).
▷ Il totalizzatore viene ripristinato automaticamente dopo il tempo impostato.

3. Ripristino tramite segnale esterno:

▶ Richiamare il menu [EF] > [OUT2] .
▶ Selezionare [ou2] e impostare l'ingresso digitale: [In. D].
▶ Selezionare [DIn2] e impostare il segnare di ripristino:

• [HIGH]: Ripristino con segnale High
• [LOW]: Ripristino con segnale Low

• [+EDG]: Ripristino con fronte crescente
• [–EDG]: Ripristino con fronte decrescente

Il totalizzatore Vol.1 viene ripristinato quando il segnale di ripristino viene ricevuto tramite il pin 2.

Un ripristino esterno è possibile solo per il totalizzatore Vol. 1.

L'impostazione dei parametri di [DIn2] può essere modificata in un secondo momento direttamente nel menu principale.

4. Ripristino per overflow:

▶ Richiamare il menu [EF] > [TOTL].
▶ Selezionare [rTox] e impostare [OFF].
▷ Il totalizzatore viene ripristinato solo quando viene superato il campo massimo di indicazione del display.

10.4.10.2 Parametrizzazione tramite IO-Link: Ripristino del totalizzatore

1. Ripristino manuale

Richiamare [Parametri] > [Totalizzatore].
▶ Eseguire il comando:
• [Ripristino totalizzatore 1]
• [Ripristino totalizzatore 2]

2. Ripristino temporizzato:

Richiamare [Parametri] > [Totalizzatore].
▶ Selezionare [rTox], quindi impostare il tempo in settimane (w), giorni (d) o ore (h).
▷ Il totalizzatore viene ripristinato automaticamente dopo il tempo impostato.

3. Ripristino tramite segnale esterno:

Richiamare [Parametri] > [Configurazione uscita].
▶ Selezionare [ou2] e impostare l'ingresso digitale: [In. D].
Richiamare[Parametri] > [Ingresso digitale 2].
▶ Selezionare [DIn2] e impostare il segnare di ripristino:
• [HIGH]: Ripristino con segnale High
• [LOW]: Ripristino con segnale Low
• [+EDG]: Ripristino con fronte crescente
- [-EDG]: Ripristino con fronte decrescente

Il totalizzatore Vol.1 viene ripristinato quando il segnale di ripristino viene ricevuto tramite il pin 2.

Un ripristino esterno è possibile solo per il totalizzatore Vol. 1.

4. Ripristino per overflow:

▶ Richiamare [Parametri] > [Totalizzatore].
▶ Selezionare [rTox] e impostare [OFF].
▷ Il totalizzatore viene ripristinato solo quando viene superato il campo massimo di indicazione del display.

10.4.11 Modalità di conteggio dei totalizzatori

I totalizzatori Vol.1 e Vol.2 tengono conto della direzione del flusso quando effettuano la somma della quantità di consumo. Tramite il parametro [FProx] è possibile determinare le seguenti modalità di conteggio:

[FProx]	Modalità di conteggio
0+	I valori di flusso negativi (opposti alla direzione del flusso contrassegnata) non vengono considerati nell'effettuare la somma
-0	I valori di flusso positivi (corrispondenti alla direzione del flusso contrassegnata) non vengono considerati nell'effettuare la somma.
-+	I valori di flusso negativi vengono sottratti dalla quantità di consumo.
++	Tutti i valori di flusso vengono sommati indipendentemente dalla direzione del flusso.

Tab. 1: Modalità di conteggio dei totalizzatori

Non è possibile impostare la modalità di conteggio di Vol. L. Il totalizzatore Life Time effettua la somma di tutte le portate, indipendentemente dalla direzione del flusso.

Fig. 18: Considerazione della direzione del flusso per la somma della quantità di consumo

+Q: portata in direzione positiva
-Q: portata in direzione negativa
V: portata assoluta (= somma del flusso negativo e positivo)
1: Il flusso passa alla direzione negativa
2: Il flusso passa alla direzione positiva

Nel cambio della direzione del flusso viene considerata una portata minima. Vedere Segnale di commutazione direzione del flusso (→ 31).

10.4.11.1 Parametrizzazione tramite tasti del dispositivo: Modalità di conteggio dei totalizzatori

▶ Richiamare il menu [EF] > [TOTL].

▶ Selezionare [FPro1] e impostare la modalità di conteggio del totalizzatore Vol.1.
▶ Selezionare [FPro2] e impostare la modalità di conteggio del totalizzatore Vol.2.

10.4.11.2 Parametrizzazione tramite IO-Link: Modalità di conteggio dei totalizzatori

▶ Richiamare [Parametri] > [Totalizzatore].
▶ Selezionare [FPro1] e impostare la modalità di conteggio del totalizzatore Vol.1.
▶ Selezionare [FPro2] e impostare la modalità di conteggio del totalizzatore Vol.2.

10.4.12 Blocco / sblocco

Per evitare immissioni errate il dispositivo si può bloccare elettronicamente.

Questo blocco impedisce che vengano modificate le impostazioni del dispositivo tramite i tasti presenti sullo stesso.

Impostazione di fabbrica: sbloccato.

10.4.12.1 Parametrizzazione tramite tasti del dispositivo: Blocco / sblocco

Bloccare:

▶ Assicurarsi che il dispositivo sia nel modo operativo normale.
▶ Premere contemporaneamente [▲] e [▼] per 10 s, fino a quando viene visualizzato [Loc].

Sbloccare:

▶ Assicurarsi che il dispositivo sia nel modo operativo normale.
▶ Premere contemporaneamente [▲] e [▼] per 10 s, fino a quando viene visualizzato [uLoc].

10.4.12.2 Parametrizzazione tramite IO-Link: Blocco / sblocco

▶ Assicurarsi che il dispositivo sia nel modo operativo normale.
Richiamare [Parametri] > [Impostazione indicazione].
▶ Selezionare [Loc] e impostare il blocco.
▷ Questo blocco può essere annullato sul dispositivo.
- oppure -
Richiamare [Parametri] > [Ulteriori impostazioni].
▶ Selezionare [Blocchi dell'accesso al dispositivo. Parametrizzazione locale] e impostare [Bloccato] o [Sbloccato].
▷ Questo blocco può essere rimosso soltanto tramite IO-Link.

10.4.13 Ripristino del dispositivo (Reset)

È possibile ripristinare il dispositivo in 2 modi:

• [APPL] (Ripristino dell'applicazione): Ripristino delle Impostazioni dei parametri. Viene ripristinato quanto segue:
• Tutti i parametri specifici dell'applicazione modificati.

Se la memorizzazione dei dati IO-Link è attivata, si attiva un aggiornamento dei parametri nel master. In questo modo si scrivono nuovamente sul dispositivo i parametri configurati nel master. Un ripristino dell'applicazione può quindi risultare inefficace.

• [BtB] (Back to box): ripristino delle impostazioni di fabbrica. Viene ripristinato quanto segue:

• Tutti i parametri specifici dell'applicazione modificati.
• Tutti i parametri di identificazione del dispositivo scrivibili, come l'identificativo [specifico dell'applicazione], l'identificativo dell'impianto] o [l'identificativo della posizione].
• Parametri di diagnostica, parametri di stato, eventi.

Dopo il ripristino Back to box, il sensore sospende la comunicazione e la misurazione operativa fino all'interruzione dell'alimentazione. La memorizzazione dei dati IO-Link non viene attivata.

Consigliamo di annotare le proprie impostazioni nel capitolo Impostazioni di fabbrica prima di eseguire la funzione.

10.4.13.1 Parametrizzazione tramite tasti del dispositivo: Ripristino del dispositivo

▶ Aprire il menu [EF] > [rES].
▶ Selezionare [APPL] oppure [BtB] e impostare [Yes].
Solo selezionando [BtB]:
▶ Scollegare e ripristinare l'alimentazione.
▷ Il dispositivo effettua un riavvio.

10.4.13.2 Parametrizzazione tramite IO-Link: Ripristino del dispositivo

Richiamare [Parametri] > [Impostazioni di base].
▶ Eseguire il comando: [Ripristino dell'applicazione] o [back-to-box].
Solo selezionando BtB:
▶ Scollegare e ripristinare l'alimentazione.
▷ Il dispositivo effettua un riavvio.

10.5 Display

10.5.1 Lingua del display

Con il parametro [LanG] si può impostare la lingua del display.

Lingue selezionabili:

• DE Tedesco
• EN: Inglese
• ES: Spagnolo
- FR: Francese
- IT: Italiano
JP: Giapponese
• COR: Coreano
- PT: Portoghese
CN: Cinese

10.5.1.1 Parametrizzazione tramite tasti del dispositivo: Lingua del display

▶ Richiamare il menu [EF] > [DIS].
▶ Selezionare [LanG] e impostare la lingua.

10.5.1.2 Parametrizzazione tramite IO-Link: Lingua del display

Richiamare [Parametri] > [Impostazioni di base].
▶ Selezionare [LanG] e impostare la lingua.

10.5.2 Rotazione display:

Con il parametro [diS. R] è possibile ruotare in senso orario i caratteri del display per una migliore leggibilità.

Valori selezionabili:

• 0° (non ruotato)
  • 90°
  • 180°
  • 270°

10.5.2.1 Parametrizzazione tramite tasti del dispositivo: Orientamento del display

▶ Richiamare il menu [EF] > [DIS].
▶ Selezionare [diS. R] e impostare la rotazione della visualizzazione.

10.5.2.2 Parametrizzazione tramite IO-Link: Orientamento del display

Richiamare [Parametri] > [Impostazione indicazione].
▶ Selezionare [diS. R] e impostare la rotazione della visualizzazione.

10.5.3 Luminosità del display:

Con il parametro [diS. B] si può impostare la visualizzazione sul display.

Valori selezionabili:

• 25 %
- 50 %
- 75%
• 100 %

- OFF: Modalità di risparmio energetico. L'indicazione è disattivata nel modo operativo. I messaggi di errore vengono visualizzati tramite IO-Link e il LED dello stato di funzionamento quando il display è spento. Attivazione del display premendo un tasto qualsiasi. Dopo 30 s di inattività il display viene nuovamente disattivato.

Se il dispositivo misura una temperatura interna elevata, la luminosità del display viene regolata automaticamente:

Temperatura interna del dispositivo > 64°C: la luminosità è ridotta al 25%.

Temperatura interna del dispositivo ≥ 90°C: il display viene disattivato.

10.5.3.1 Parametrizzazione tramite tasti del dispositivo: Luminosità del display:

▶ Richiamare il menu [EF] > [DIS].
▶ Selezionare [diS. B] e impostare la luminosità della visualizzazione.

10.5.3.2 Parametrizzazione tramite IO-Link: Luminosità del display:

Richiamare [Parametri] > [Impostazione indicazione].

▶ Selezionare [diS. B] e impostare la luminosità della visualizzazione.

10.5.4 Frequenza di aggiornamento display

Il parametro [diS. U] consente di impostare la frequenza di aggiornamento della visualizzazione sul display.

Valori selezionabili:

• d1: rapida
• d2: media
• d3: lenta

10.5.4.1 Parametrizzazione tramite tasti del dispositivo: Frequenza di aggiornamento display

▶ Richiamare il menu [EF] > [DIS].
▶ Selezionare [diS. U] e impostare la frequenza di aggiornamento.

10.5.4.2 Parametrizzazione tramite IO-Link: Frequenza di aggiornamento display

Richiamare [Parametri] > [Impostazione indicazione].
▶ Selezionare [diS. U] e impostare la frequenza di aggiornamento.

10.5.5 Layout del display

Con il parametro [diS. L] è possibile selezionare i valori di processo visualizzati di default sul display. Valori selezionabili:

• L1: valore di processo attuale per flusso
• L2. Tem: valore di processo attuale per flusso e temperatura
• L2. Totl: valore di processo attuale per flusso e totalizzatore Vol.1
• L3: valore di processo attuale per flusso e temperatura e totalizzatore Vol.1
• L4: valore di processo attuale per flusso e temperatura e totalizzatore Vol.1 e qualità del segnale

Fig. 19: Layout selezionabili

10.5.5.1 Parametrizzazione tramite tasti del dispositivo: Layout del display

▶ Richiamare il menu [EF] > [DIS].
▶ Selezionare [diS. L] e impostare il layout.

10.5.5.2 Parametrizzazione tramite IO-Link: Layout del display

Richiamare [Parametri] > [Impostazione indicazione].
▶ Selezionare [diS. L] e impostare il layout.

10.5.6 Impostazione del colore del display

Il colore dei caratteri del display può essere selezionato tramite il parametro [coL.x]:

• [coL. F]: Colore dei caratteri per il flusso
• [coL. T]: Colore dei caratteri per la temperatura
• [coL. V]: Colore dei caratteri per totalizzatore Vol.1

Colore permanente dei caratteri

Il colore dei caratteri può essere impostato in modo permanente per la visualizzazione del flusso, della temperatura o del totalizzatore:

[coL. F] / [coL. T] / [coL. V]	Colore dei caratteri
bk/wh	bianco-nero
rEd	rosso
GrEn	verde
yellow	giallo

Cambio colore

In alternativa, è possibile impostare un cambio di colore per la visualizzazione del flusso e della temperatura in base al valore di processo corrente:

[coL. F] / [coL. T]	Colore dei caratteri
r-cF	rosso = valore di processo all'interno del campo della finestra verde = valore di processo al di fuori del campo della finestra
G-cF	verde = valore di processo all'interno del campo della finestra rosso = valore di processo al di fuori del campo della finestra

Se si seleziona "cambio colore", è necessario impostare i valori limite del campo della finestra:

[cFL. F]: valore limite inferiore per flusso

[cFH. F]: valore limite superiore per flusso

[cFL. T]: valore limite inferiore per temperatura

[cFH. T]: valore limite superiore per temperatura

I valori limite [cFL.x] e [cFH.x] si e possono selezionare all'interno del campo di misura e sono indipendenti dalla funzione di uscita impostata per OUT1 e OUT2.

Fig. 20: Esempio di impostazione di [coL.x] = G-cF

10.5.6.1 Parametrizzazione tramite tasti del dispositivo: Impostazione del colore del display

▶ Richiamare il menu [EF] > [DIS] > [COLR].
▶ In [coL. F], selezionare il colore dei caratteri per il valore del flusso:
• ▶ Colore: [bk/wh], [red], [green], [yellow]
• Cambiamento del colore: [r-cF], [G-cF]

Se si imposta il cambiamento di colore, configurare con [cFH. F] e [cFL. F] il valore di soglia superiore e inferiore per il flusso.

▶ In [coL. T], selezionare il colore dei caratteri per il valore della temperatura:

• Colore: [bk/wh], [red], [green], [yellow]

• Cambiamento del colore: [r-cF], [G-cF]

Se si imposta il cambiamento di colore, configurare con [cFH. T] e [cFL. T] il valore di soglia superiore e inferiore per la temperatura.

▶ In [coL. V], selezionare il colore dei caratteri per il valore del totalizzatore:

▶ Colore: [bk/wh], [red], [green], [yellow].

10.5.6.2 Parametrizzazione tramite IO-Link: Impostazione del colore del display

Richiamare [Parametri] > [Impostazione indicazione].
▶ Impostare [coL. F] e selezionare il colore dei caratteri per il valore del flusso:

• Colore: [bk/wh], [red], [green], [yellow]

• Cambio colore: [r-cF], [G-cF]

Impostare il valore limite superiore e inferiore per il flusso quando si imposta il cambio di colore: Selezionare [Parametri] > [Impostazione indicazione] > [Finestra per cambio colore] > [Flusso] e impostare [cFH. F] e [cFL. F].

▶ Selezionare [coL. T] e selezionare il colore dei caratteri per il valore della temperatura:
• Colore: [bk/wh], [red], [green], [yellow]
• Cambio colore: [r-cF], [G-cF]
Quando si imposta il cambio di colore, impostare il valore limite superiore e inferiore per la temperatura: Selezionare [Parametri] > [Impostazione indicazione] > [Finestra per cambio colore] > [Temperatura] e impostare [cFH. T] e [cFL. T].
▶ Selezionare [coL. V] e selezionare il colore dei caratteri per il valore del totalizzatore:
• Colore: [bk/wh], [red], [green], [yellow]

10.6 Funzioni di diagnostica

Il dispositivo offre una serie di funzioni di diagnostica.

I messaggi di diagnostica possono essere forniti tramite un segnale di uscita. Vedere anche Segnale di commutazione diagnosi (→ 31).

Questo capitolo descrive le funzioni di diagnostica che forniscono informazioni ma non un segnale di uscita.

10.6.1 Leggere i valori del totalizzatore

Per i totalizzatori Vol.1 e Vol.2 è possibile leggere in qualsiasi momento i seguenti valori:

• Quantità attuale della portata (= quantità di consumo dall'ultimo ripristino.)
  • Quantità di consumo prima dell'ultimo ripristino.
• Tempo in minuti dall'ultimo ripristino.

Per il totalizzatore Vol. L è possibile leggere in qualsiasi momento i seguenti valori, determinati per l'intero tempo di funzionamento:

- Portata nella direzione preferita (= direzione di flusso positiva).

- Portata nella direzione non preferita (= direzione del flusso negativa).

10.6.1.1 Lettura tramite i tasti del dispositivo: Valori del totalizzatore

▶ Richiamare il menu [EF] > [TOTL].
▶ Selezionare [Vol.x] e leggere i valori di consumo.

10.6.1.2 Lettura tramite IO-Link: Valori del totalizzatore

▶ Richiamare [Parametri] > [Totalizzatore].
▶ Selezionare [Vol.x] e leggere i valori di consumo.

10.6.2 Memoria

Il dispositivo memorizza i valori di processo massimi e minimi misurati.

Il valore attuale può essere letto sul dispositivo o tramite l'interfaccia IO-Link.

Valori selezionabili:

• Valore minimo del flusso
  • Valore massimo del flusso
  • Valore minimo della temperatura
  • Valore massimo della temperatura

È opportuno cancellare la memoria non appena il prodotto funziona, per la prima volta, in condizioni normali.

10.6.2.1 Lettura tramite i tasti del dispositivo: Memoria

▶ Richiamare il menu [EF] > [DIAG].
▶ Leggere il valore minimo e massimo del processo memorizzato.

10.6.2.2 Parametrizzazione tramite IO-Link: Memoria

Visualizzare la memoria:

Richiamare[Parametri] > [Memoria ] > [Flusso] o [Temperatura].
▶ Selezionare [Lo.x] o [Hi.x] per visualizzare il rispettivo valore di processo minimo e massimo misurato.

Cancellare la memoria:

▶ Eseguire il comando:
• [Ripristino memoria Hi.x e Lo.x]
• [Ripristino memoria Lo.x]
• [Ripristino memoria Hi.x]

10.6.3 Contatore di ore operative

Il dispositivo memorizza le ore operative dalla prima messa in funzione.

Il valore attuale può essere letto tramite l'interfaccia IO-Link.

▶ Richiamare [Parametri] > [Diagnostica].
▶ Selezionare le [ore operative] e leggere il valore.

10.6.3.1 Lettura tramite i tasti del dispositivo: Ore operative

▶ Richiamare il menu [EF] > [DIAG].
▶ Selezionare le [ore operative] e leggere il valore.

10.6.3.2 Lettura tramite IO-Link: Ore operative

▶ Richiamare [Parametri] > [Diagnostica].
▶ Selezionare le [ore operative] e leggere il valore.

10.6.4 Temperatura interna

Il sensore misura la temperatura interna del dispositivo.

Il valore attuale può essere letto sul dispositivo o tramite l'interfaccia IO-Link.

Il dispositivo segnala una temperatura interna elevata nel modo seguente:

• Messaggio di avviso tramite il LED dello stato di funzionamento.
• Riduzione della luminosità del display o spegnimento dello stesso.

Se il dispositivo misura una temperatura interna elevata, la luminosità del display viene regolata automaticamente:

Temperatura interna del dispositivo > 64°C: la luminosità è ridotta al 25%.

Temperatura interna del dispositivo ≥ 90°C: il display viene disattivato.

10.6.4.1 Lettura tramite i tasti del dispositivo: Temperatura interna

▶ Richiamare il menu [EF] > [DIAG].
▶ Selezionare la [temperatura interna] e leggere il valore.

10.6.4.2 Lettura tramite IO-Link: Temperatura interna

Richiamare [Parametri] > [Diagnostica] > [Temperatura].
▶ Selezionare la [temperatura interna] e leggere il valore.

10.6.5 Qualità del segnale

La qualità del segnale del sensore può essere influenzata da irregolarità del fluido (ad esempio, forti turbolenze, bolle d'aria, particelle o accumuli).

Il dispositivo rileva la qualità del segnale in tre livelli:

Qualità del segnale	Spiegazione	LED dello stato di funzionamento
Normale	Il dispositivo funziona senza limitazioni (funzionamento normale).	si illumina in verde
Bassa	La qualità del segnale è disturbata, ma il dispositivo è ancora conforme alle specifiche.	si illumina in blu
Nessun segnale	Non è disponibile alcun fluido o non è possibile stabilire il segnale.	rosso lampeggiante

Il valore attuale può essere letto sul dispositivo o tramite l'interfaccia IO-Link.

Inoltre, la qualità del segnale può essere indicata tramite un segnale di commutazione e/o un segnale a colori LED. Vedere anche:

• Segnale di commutazione qualità del segnale (→ 32)
  • LED dello stato di funzionamento (→ 56)

10.6.5.1 Lettura tramite i tasti del dispositivo: Qualità del segnale

▶ Richiamare il menu [EF] > [DIAG].
▶ Selezionare la [qualità del segnale] e leggere il valore.

10.6.5.2 Lettura tramite IO-Link: Qualità del segnale

▶ Richiamare [Parametri] > [Diagnostica].
▶ Selezionare la [qualità del segnale] e leggere il valore.

10.6.6 LED dello stato di funzionamento

Il dispositivo è dotato di un LED dello stato di funzionamento che indica gli scostamenti dal funzionamento normale (= casi di diagnosi) mediante un segnale a colori.

La funzione del LED dello stato di funzionamento è regolabile:

[LED. M]	LED dello stato di funzionamento
ON	II LED è sempre acceso:Verde nel funzionamento normale, blu o rosso in caso di diagnosi.
OFF	II LED è permanentemente spento.
Noti	II LED si accende/lampeggia in blu o rosso solo in caso di diagnosi.

I casi di diagnosi includono:

- Qualità del segnale bassa o assente. Vedere anche:

- Qualità del segnale (→ 55).

- Messaggi di allarme o di errore. Vedere anche:

• Messaggi di allarme (→ 60)
• Messaggi di errore (→ 61)

10.6.6.1 Parametrizzazione tramite tasti del dispositivo: LED dello stato di funzionamento

▶ Richiamare il menu [EF] > [DIS].
▶ Selezionare [LED. M] e impostare il LED dello stato di funzionamento.

10.6.6.2 Parametrizzazione tramite IO-Link: LED dello stato di funzionamento

Richiamare [Parametri] > [Impostazione indicazione].
▶ Selezionare la [modalità LED] e impostare il LED stato di funzionamento.

10.6.7 Simulazione

Questa funzione simula i valori di processo e controlla la loro catena di segnali.

È possibile simulare anche valori di processo che portano a un messaggio di errore o di avviso (es. OL).

All'avvio della simulazione vengono congelati i valori del totalizzatore e il totalizzatore simulato viene impostato a 0. Il valore simulato del flusso influenza il totalizzatore simulato. Al termine della simulazione vengono ripristinati i valori originari del totalizzatore.

Durante la simulazione:

• La simulazione non influenza i valori di processo attualmente prevalenti. Le uscite commutano in base alla precedente configurazione.
• Il valore originale del totalizzatore resta invariato, anche se è in corso un flusso reale.

- Non sono disponibili messaggi di errore dell'applicazione reale attuale. Questi sono soppressi dalla simulazione.

È possibile simulare i seguenti valori:

• Valore di processo per flusso e temperatura
• Valori di processo al di fuori del campo di misura (cr. UL, UL, OL, cr. OL)

10.6.7.1 Parametrizzazione tramite tasti del dispositivo: Simulazione

▶ Richiamare il menu [EF] > [SIM].
▶ Selezionare [S. FLW] e impostare il valore del flusso da simulare.
▶ Selezionare [S. TMP] e impostare il valore della temperatura da simulare.
▶ Selezionare [S. Tim] e impostare la durata della simulazione in minuti.
▶ Selezionare [S. On] e impostare la funzione:

- [On]: La simulazione inizia. I valori vengono simulati per la durata impostata su [S. Tim]. Interruzione premendo un tasto qualsiasi.

• [OFF]: Simulazione inattiva.

10.6.7.2 Parametrizzazione tramite IO-Link: Simulazione

▶ Richiamare [Parametri] > [Simulazione].
▶ Selezionare [S. Tim] e impostare la durata della simulazione in minuti.
Richiamare [Parametri] > [Simulazione] > [Flusso].
▶ Selezionare [S. FLW] e impostare il valore del flusso da simulare o un caso di anomalia (ad es. OL).
Richiamare [Parametri] > [Simulazione] > [Temperatura].
▶ Selezionare [S. TMP] e impostare il valore di temperatura da simulare o un caso di anomalia (ad es. OL).
▶ Selezionare [Scrivere sul dispositivo].
▷ I valori modificati vengono trasferiti sul dispositivo.
▶ Richiamare [Parametri] > [Simulazione].
▶ Eseguire il comando: [Start simulazione]
▷ La simulazione inizia con i valori impostati.
▶ Per terminare la simulazione: Eseguire il comando: [Stop simulazione].

10.7 Identificazione

10.7.1 Informazioni dispositivo

Sul dispositivo sono memorizzate alcune informazioni non modificabili. Vi fanno parte:

• Nome prodotto
  • Famiglia di prodotti
• Produttore
  • ID del produttore
  • ID dispositivo
• Numero di serie
  • Versione hardware/firmware

- Descrizione

Inoltre, tramite l'interfaccia IO-Link con idoneo software di parametrizzazione è possibile assegnare al dispositivo ulteriori identificativi. Questi identificativi si possono definire liberamente e possono avere una lunghezza massima di 32 caratteri. Vi fanno parte:

• Identificativo specifico dell'applicazione
  • Identificativo dell'impianto
  • Identificativo della posizione

Leggere/modificare le informazioni del dispositivo:

▶ Richiamare [Identificazione].
▶ Leggere le informazioni del dispositivo o modificare i parametri modificabili.

10.7.1.1 Lettura tramite i tasti del dispositivo: Informazioni dispositivo

▶ Richiamare il menu [EF] > [d. InF].
▶ Leggere le informazioni del dispositivo.

10.7.1.2 Lettura o parametrizzazione tramite IO-Link: Informazioni dispositivo

▶ Richiamare [Identificazione].
▶ Leggere le informazioni del dispositivo o modificare i parametri modificabili.

10.7.2 Localizzazione ottica

Il sensore può essere localizzato a distanza nell'impianto tramite l'interfaccia IO-Link.

Quando si utilizza il comando, i LED dello stato di commutazione lampeggiano e il display visualizza 🔒 IO-Link.

10.7.2.1 Parametrizzazione tramite IO-Link: Localizzazione ottica

▶ Richiamare [Identificazione].
▶ Eseguire il comando: [Lampeggio ON].
▶ Per terminare il lampeggio: Eseguire il comando: [Lampeggio OFF].

11 Funzionamento

Dopo l'attivazione della tensione di alimentazione il dispositivo, scaduto il tempo di ritardo disponibilità, passa al modo operativo normale. Esegue le sue funzioni di misurazione ed analisi e trasmette segnali di uscita conformemente ai parametri impostati.

11.1 Visualizzazione del valore di processo

Durante il funzionamento è possibile commutare tra diverse visualizzazioni dei valori di processo:

▶ Premere il tasto [▲] o [▼].
▷ Il display passa dal layout del display definito dall'utente alla visualizzazione del totalizzatore e al layout standard [diS. L] = L4, vedere figura.
▷ Dopo 30 secondi il dispositivo torna al layout definito dall'utente.

Fig. 21: Passaggio dalla visualizzazione di un valore di processo all'altro

1: Layout del display come impostato su [diS. L].

Vedere anche: Layout del display (→ ☐ 51). In questo esempio [diS. L] = L1.

2: Visualizzazione del totalizzatore

3: Layout del display [diS. L] = L4:

flusso, temperatura, totalizzatore Vol.1, qualità del segnale

12 Risoluzione dei problemi

Il dispositivo è dotato di varie opzioni per l'autodiagnosi. Esegue un'autodiagnosi durante il funzionamento.

Avvertenze e stati di errore sono indicati sul display, anche a display spento. Inoltre, le indicazioni di anomalia sono disponibili tramite IO-Link.

I segnali di stato sono classificati in base alla raccomandazione Namur NE107.

Se si verificano più eventi di diagnostica contemporaneamente, viene visualizzato soltanto il messaggio di diagnostica dell'evento che ha la massima priorità.

Inoltre, il dispositivo visualizza i seguenti messaggi di allarme e di errore:

- Segnale di commutazione quando si utilizza OUT1 o OUT2 come uscita di diagnosi. Vedere anche Segnale di commutazione diagnosi (→ 31).

- Segnale a colori del LED dello stato di funzionamento. Vedere anche: LED dello stato di funzionamento (→ 56).

Se il valore di temperatura misurato non funziona, il valore di processo per il flusso è ancora disponibile.

Tramite IO-Link sono disponibili altre funzioni di diagnosi → Per la descrizione dell'interfaccia IO-Link vedere documentation.ifm.com.

12.1 Messaggi di allarme

Visualizzazione sul display	Indicazione LED	Problema / Rimedio
Display spento	LED dello stato di funzionamento: spentoLED dello stato di commutazione: spenti	Tensione di alimentazione troppo bassa. Controllare la tensione di alimentazione. Display spento. ▶ Verificare se l'impostazione [diS. B] = OFF ed eventualmente modificarla. LED dello stato di funzionamento spento. ▶ Verificare se l'impostazione [LED. M] = OFF ed eventualmente modificarla.
Display spento	LED dello stato di funzionamento: rosso lampeggiante	Temperatura interna del dispositivo trop-po alta. ▶ Fare raffreddare il dispositivo.
Riga titolo: Cortocircuito OUT1/OUT2 Riga valore di processo: ---	LED dello stato di funzionamento: rosso lampeggianteLED dello stato di commutazione: giallo lampeggiante veloce	Cortocircuito su entrambe le uscite. Verificare se vi sono stati cortocircuiti o sovracorrenti sull'uscita di OUT1 e OUT2.
Riga titolo: Cortocircuito OUT1 Riga valore di processo: ---	LED dello stato di funzionamento: rosso lampeggianteLED1 dello stato di commutazione giallo lampeggiante veloce	Cortocircuito uscita 1. Verificare se si sono verificati cortocircuiti o sovracorrenti sull'uscita di OUT1.
Riga titolo: Cortocircuito OUT2 Riga valore di processo: ---	LED dello stato di funzionamento: rosso lampeggianteLED2 dello stato di commutazione: giallo lampeggiante veloce	Cortocircuito uscita 2. Verificare se si sono verificati cortocircuiti o sovracorrenti su OUT2.
Riga titolo: Limite inferiore Riga valore di processo: UL	LED dello stato di funzionamento: rosso lampeggiante	Campo di indicazione superato per difet-to. ▶ Controllare il campo di misura.
Riga titolo: Limite superiore Riga valore di processo: OL	LED dello stato di funzionamento: rosso lampeggiante	Campo di indicazione superato per ec-cesso. ▶ Controllare il campo di misura.
Riga titolo: Override attivo Riga valore di processo: ---	LED dello stato di funzionamento: rosso lampeggiante	Un valore di processo differisce dal valore misurato. PV è impostato su "0", mentre bit di override è impostato su PDOut. ▶ Disattivare PDOut Override.
Riga titolo: Qualità segnale bassa Riga valore di processo: LOW	LED dello stato di funzionamento: si illumina in blu	Qualità segnale bassa ▶ Smontare il dispositivo e controllare che non presenti accumuli. ▶ Controllare che l'applicazione non presenti interferenze (bolle d'aria/ particelle).
Riga titolo: ▲Riga valore di processo: IO-Link	LED dello stato di commutazione: giallo lampeggiante veloce	Funzione IO-Link per l'identificazione ottica del dispositivo attiva. ▶ Disattivare la funzione IO-Link.
Riga titolo: Simulazione Riga valore di processo: ---	LED dello stato di funzionamento: si illumina in verde	Simulazione attiva. ▶ Terminare la simulazione.
Riga titolo: Bloccato tramite pulsanti Riga valore di processo: ----		Pulsanti per l'impostazione sul dispositivo bloccati, modifica parametri rifiutata. ▶ Sbloccare il dispositivo utilizzando i pulsanti.
Riga titolo: Bloccato dal sistema Riga valore di processo: ---		Pulsanti bloccati tramite software di configurazione; modifica parametri rifiutata. ▶ Sbloccare il dispositivo con l'interfaccia IO-Link tramite software di configurazione.
Riga titolo: Bloccato da com. Riga valore di processo: ---		Parametrizzazione tramite pulsanti bloc-cata ma attivata tramite IO-Link. ▶ Terminare la parametrizzazione tramite comunicazione IO-Link.

In caso di allarme, le uscite si comportano secondo l'impostazione [FOU] = OU. Eccezione: cortocircuito

12.2 Messaggi di errore

Visualizzazione sul display	Indicazione LED	Problema / Rimedio
Riga titolo: Errore hardware Riga valore di processo: ERROR	LED dello stato di funzionamento: si illumina in rosso	Dispositivo difettoso / Anomalia di fun-zionamento. ▶ Sostituire il dispositivo.
Riga titolo: Errore segnale Riga valore di processo: NO SIGNAL	LED dello stato di funzionamento: rosso lampeggiante	Nessun fluido disponibile o qualità del segnale troppo bassa a causa di anomalie nel tratto di misurazione. ▶ Verificare se nel tubo è presente fluido. Smontare il dispositivo e controllare che non presenti accumuli. Controllare che l'applicazione non presenti interferenze (bolle d'aria/particelle).
Riga titolo: Errore parametro Riga valore di processo: PARA	LED dello stato di funzionamento: rosso lampeggiante	Parametrizzazione al di fuori del campo di validità. Controllare l'impostazione dei parametri.
Riga titolo: Crit. Limite superiore Riga valore di processo: cr. OL	LED dello stato di funzionamento: rosso lampeggiante	Campo di rilevamento superato per ec-cesso. Controllare il campo di misura.
Riga titolo: Crit. Limite inferiore Riga valore di processo: cr. UL	LED dello stato di funzionamento: rosso lampeggiante	Campo di rilevamento superato per di-fetto. Controllare il campo di misura.

In caso di anomalia, le uscite si comportano come impostato in [FOU].

13 Manutenzione, riparazione e smaltimento

Il funzionamento del dispositivo non richiede manutenzione.

Il dispositivo deve essere riparato soltanto dal costruttore.

▶ Dopo l'uso, smaltire il dispositivo nel rispetto dell'ambiente secondo le norme nazionali vigenti.

14 Impostazione di fabbrica

Parametri	SUH200	SUH201	SUH400	SUH401
SP1 / FH1	48l/min	12,68gal/min	200l/min	52,83gal/min
rP1 / FL1	45,5l/min	12,02gal/min	189,6l/min	50,09gal/min
SP2 / FH2	96l/min	25,36gal/min	400l/min	105,67gal/min
rP2 / FL2	93,5l/min	24,7gal/min	389,6l/min	102,92gal/min
FSP1	-20 °C	-4 °F	-20 °C	-4 °F
FEP1	240l/min	63,4gal/min	1000l/min	264,17gal/min
FrP1	1000 Hz	1000 Hz	1000 Hz	1000 Hz
ImPS1	0,1 L	0,1 gal	0,1 L	0,1 gal
ImPR1	YES	YES	YES	YES
ImPS2	0,1 L	0,1 gal	0,1 L	0,1 gal
ImPR2	YES	YES	YES	YES
ASP2	0 l/min	0 gal/min	0 l/min	0 gal/min
AEP2	240l/min	63,4gal/min	1000l/min	264,17gal/min
Dln2	+EDG	+EDG	+EDG	+EDG
SEL1	FLOW	FLOW	FLOW	FLOW
ou1	HNO	HNO	HNO	HNO
dOU1	Fdir	Fdir	Fdir	Fdir
FOU1	OFF	OFF	OFF	OFF
SEL2	FLOW	FLOW	FLOW	FLOW
ou2	I	I	I	I
dOU2	Fdir	Fdir	Fdir	Fdir
FOU2	OFF	OFF	OFF	OFF
uni. F	l/min	gal/min	l/min	gal/min
uni. T	°C	°F	°C	°F
DAP	0,6 s	0,6 s	0,6 s	0,6 s
P-n	PnP	PnP	PnP	PnP
LFC	1l/min	0,26gal/min	5l/min	1,32gal/min
MEdl	H2O	H2O	H2O	H2O
Fdir	+	+	+	+
CGA	100 %	100 %	100 %	100 %
rTo1	OFF	OFF	OFF	OFF
rTo2	OFF	OFF	OFF	OFF
FPro1	0+	0+	0+	0+
FPro2	0+	0+	0+	0+
LanG	EN	EN	EN	EN
diS. L	L2. Totl	L2. Totl	L2. Totl	L2. Totl
diS. U	d3	d3	d3	d3
diS. R	0°	0°	0°	0°
diS. B	75 %	75 %	75 %	75 %
coL. F	bk/wh	bk/wh	bk/wh	bk/wh
coL. T	bk/wh	bk/wh	bk/wh	bk/wh
coL. V	bk/wh	bk/wh	bk/wh	bk/wh
LED-Mode	ON	ON	ON	ON
S. FLW	120 l/min	31,7 gal/min	500 l/min	132,09 gal/min
S. TMP	40 °C	104 °F	40 °C	104 °F
S. Tim	3 min	3 min	3 min	3 min
S. On	OFF	OFF	OFF	OFF
Loc	uLoc	uLoc	uLoc	uLoc
