MANUALE UTENTE SU8031 IFM

Istruzioni per l'uso

Sensore di flusso a ultrasuoni

SU2x3x

SU6x3x

SU7x3x

SU8x3x

SU9x3x

Indice

1 Introduzione 4

1.1 Simboli utilizzati 4
1.2 Avvertenze 4

2 Indicazioni di sicurezza 5

2.1 Cybersecurity 5

3 Trasporto, movimentazione e stoccaggio.... 6

4 Uso conforme.... 7

4.1 Campo d'impiego 7

5 Funzione 8

5.1 Opzioni per uscita OUT1 8
5.2 Opzioni per uscita OUT2 8
5.3 IO-Link 9

6 Montaggio 10

6.1 Raccordo a processo 10
6.2 Interferenze.... 11
6.3 Posizione di installazione 11

6.3.1 Installazione consigliata.... 11
6.3.2 Installazione non consigliata 12

7 Collegamento elettrico.... 13

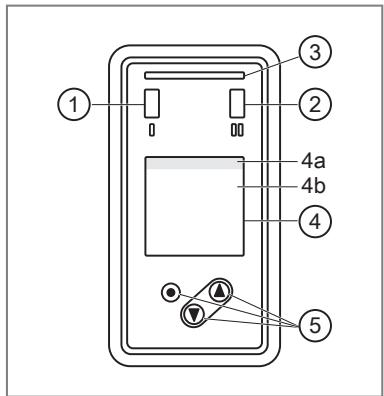

8 Elementi di comando e di indicazione 15
9 Menu.... 16

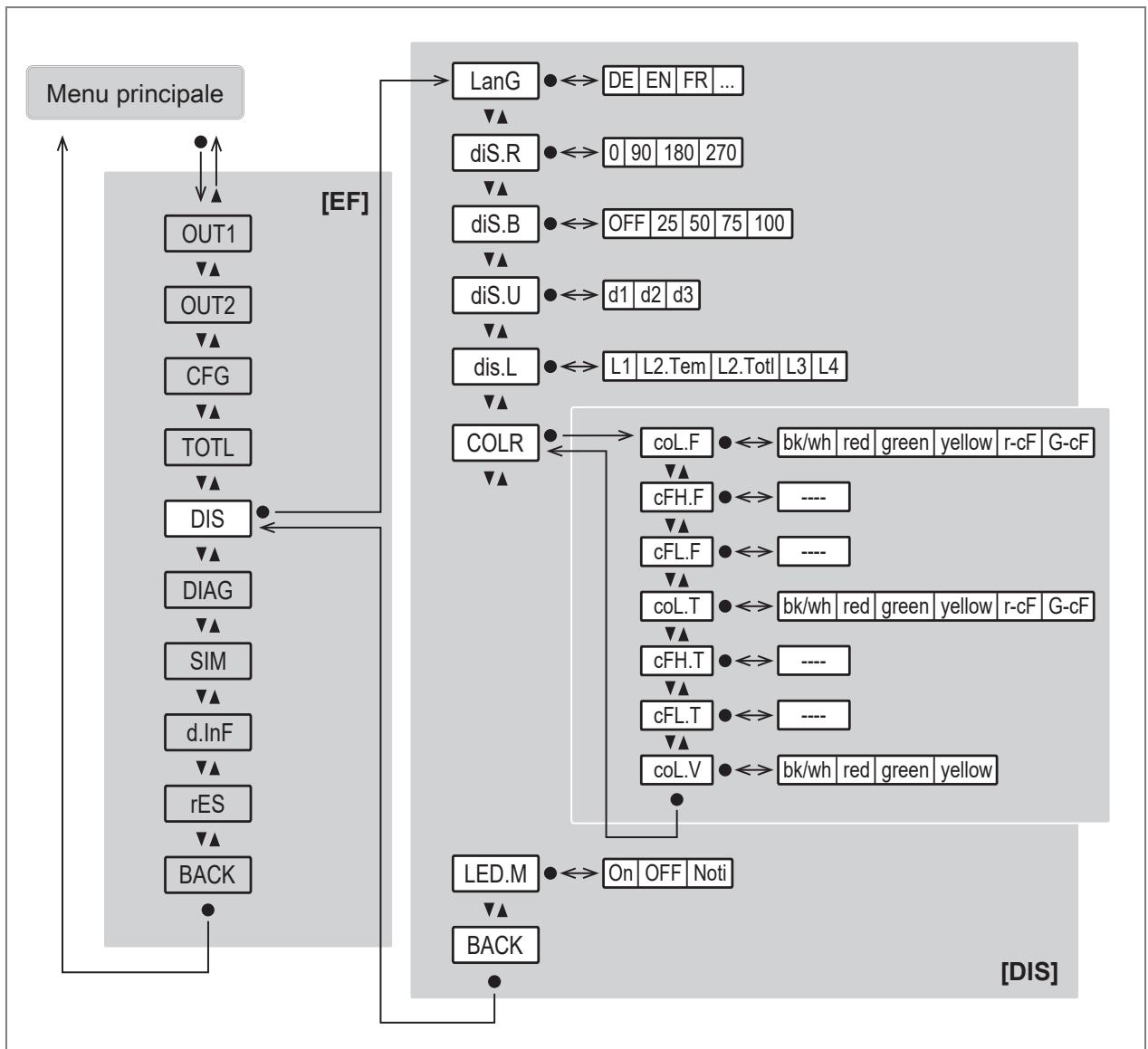

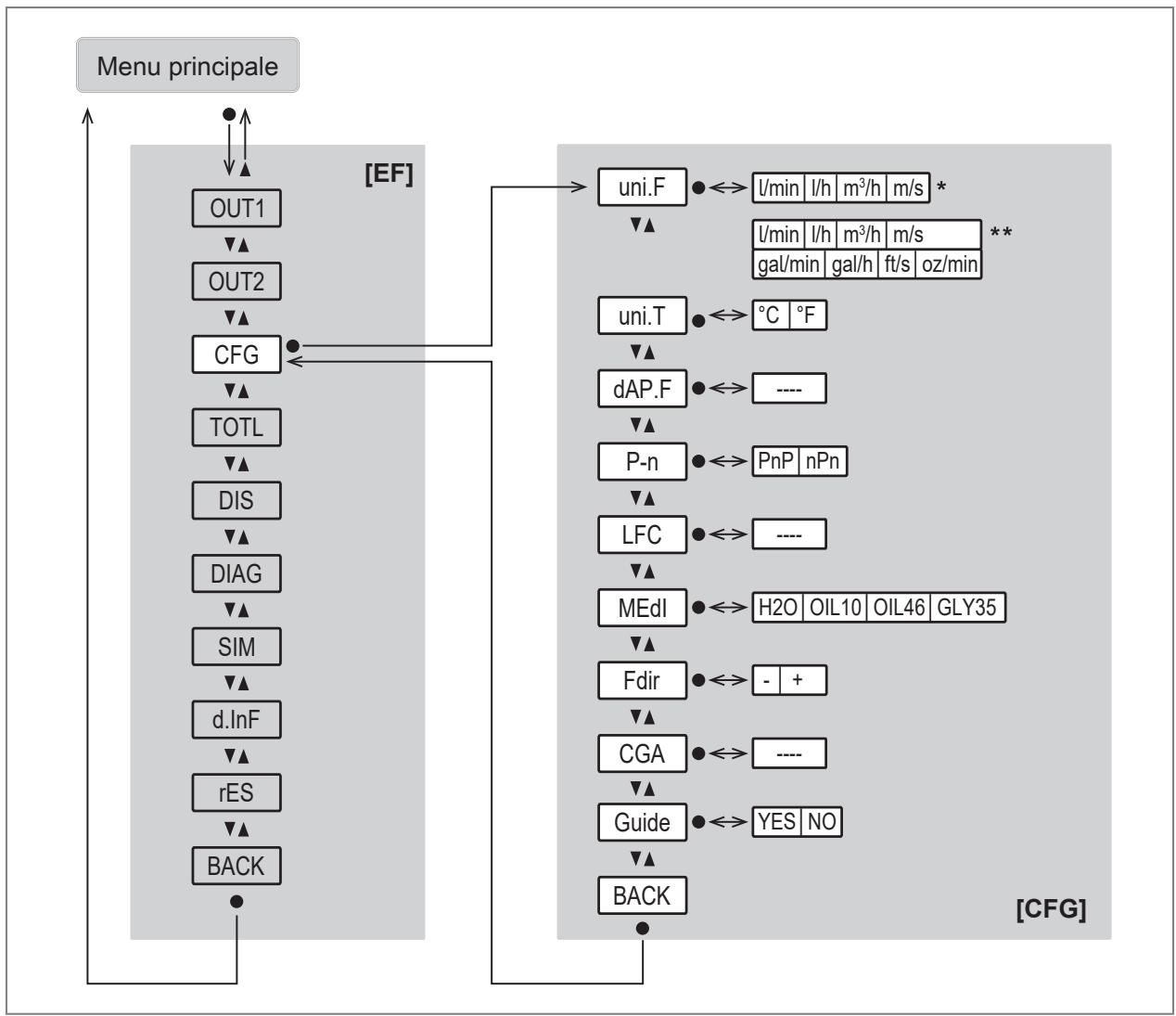

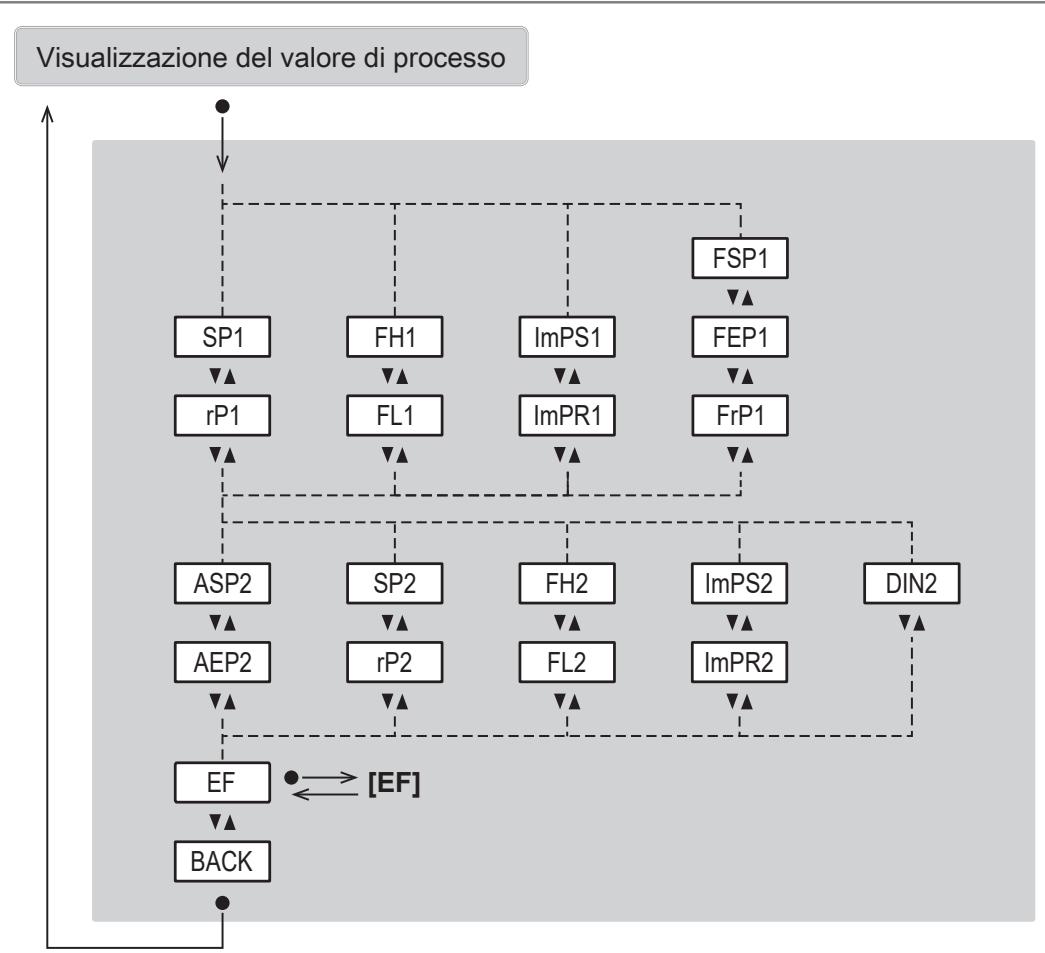

9.1 Menu principale e sottomenu 16

10 Messa in funzione 26
10.1 Installazione guidata tramite assistente all'installazione 26

11 Parametrizzazione 28

11.1 Parametrizzazione tramite i tasti del dispositivo.... 28
11.2 Parametrizzazione tramite IO-Link 29
11.3 Configurazione dell'uscita 29

11.3.1 Segnale di commutazione Monitoraggio del valore limite 29
11.3.2 Segnale di commutazione diagnosi.... 30

11.3.2.1 Segnale di commutazione direzione del flusso.... 31
11.3.2.2 Segnale di commutazione qualità del segnale 32

11.3.3 Monitoraggio della quantità di consumo (funzione di totalizzazione) 32

11.3.3.1 Segnale di commutazione totalizzatore.... 33
11.3.3.2 Segnale a impulsi totalizzatore 34

11.3.4 Segnale analogico 34
11.3.4 Segnale analogico 34

11.3.5 Segnale di frequenza.... 36

11.3.6 Comportamento delle uscite in caso di errore.... 39
11.3.7 Uscita disattivata.... 40

11.4 Configurazione dell'applicazione 40

11.4.1 Installazione guidata.... 40
11.4.2 Unità di misura standard 40
11.4.3 Valore di processo per OUT1 e OUT2 41
11.4.4 Damping 41
11.4.5 Polarità delle uscite di commutazione 41
11.4.6 Taglio del flusso minimo 42
11.4.7 Fluido 42
11.4.8 Direzione del flusso 43
11.4.9 Calibrazione 43
11.4.10 Ripristino del totalizzatore.... 43
11.4.11 Modalità di conteggio dei totalizzatori 45

11.4.12 Blocco / sblocco 46
11.4.13 Ripristino del dispositivo (Reset) 47

11.5 Display 48

11.5.1 Lingua del display 48
11.5.2 Rotazione display: 48
11.5.3 Luminosità del display: 48
11.5.4 Frequenza di aggiornamento display 49
11.5.5 Layout del display 49
11.5.6 Impostazione del colore del display 50

11.6 Diagnostica e funzioni di servizio 51

11.6.1 Informazioni dispositivo 51
11.6.2 Localizzazione ottica 52
11.6.3 LED dello stato di funzionamento.... 52
11.6.5 Memoria 53
11.6.6 Contatore delle ore operative 53
11.6.7 Temperatura interna.... 54
11.6.8 Qualità del segnale.... 54
11.6.9 Simulazione.... 55

12 Risoluzione dei problemi 56

12.1 Messaggi di allarme.... 56
12.2 Messaggi di errore 57

13 Manutenzione, riparazione e smaltimento 59
14 Impostazione di fabbrica.... 60

1 Introduzione

Istruzioni, dati tecnici, certificazioni e ulteriori informazioni sul codice QR sul dispositivo / sull'imballaggio o consultando documentation.ifm.com.

1.1 Simboli utilizzati

√ Presupposto
Sequenza operativa
▷ Reazione, risultato

grassetto Denominazione di tasti, pulsanti o indicazioni

Riferimento incrociato non ipertestuale

Riferimento incrociato ipertestuale

Nota importante

In caso di inosservanza, possono verificarsi malfunzionamenti o anomalie

Informazioni

Nota integrativa

1.2 Avvertenze

Le avvertenze mettono in guardia contro possibili lesioni fisiche e danni materiali. In questo modo è possibile utilizzare il prodotto in modo sicuro. Le avvertenze sono classificate come segue:

AVVERTENZA

Avvertenza contro il rischio di gravi lesioni fisiche

▷ Rispettare l'avvertenza per evitare lesioni gravi o mortali.

CAUTELA

Avvertenza contro il rischio di lesioni fisiche di entità lieve o moderata

▷ Rispettare l'avvertenza per evitare lesioni di entità lieve o moderata.

ATTENZIONE

Avvertenza contro il rischio di danni materiali

▷ Rispettare l'avvertenza per evitare danni materiali.

2 Indicazioni di sicurezza

- Il dispositivo descritto viene montato come componente parziale di un sistema.

• La sicurezza di questo sistema è responsabilità del produttore.

• Il costruttore del sistema è tenuto ad effettuare una valutazione dei rischi e a redigere e allegare la documentazione in conformità ai requisiti legali e normativi per il gestore e l'operatore del sistema. Questa documentazione deve contenere tutte le informazioni necessarie e le istruzioni di sicurezza per l'operatore, l'utente e, se del caso, il personale di servizio autorizzato dal costruttore del sistema.

• Leggere questo documento prima di mettere in funzione il prodotto e conservarlo per tutta la durata di utilizzo.

• Il prodotto deve adeguarsi perfettamente alle relative applicazioni e condizioni ambientali senza alcuna restrizione.
• Utilizzare il prodotto solo per l'uso previsto (→ Uso conforme).
  • Utilizzare il prodotto solo per i fluidi ammessi.
• La mancata osservanza delle istruzioni per l'uso o dei dati tecnici può causare danni materiali e/o alle persone.
• Il produttore non si assume alcuna responsabilità o garanzia per le conseguenze derivanti da interventi sul prodotto o da un uso improprio da parte dell'operatore.
• L'installazione, il collegamento elettrico, la messa in servizio, il funzionamento e la manutenzione del prodotto devono essere eseguiti solo da personale specializzato addestrato e autorizzato dal gestore dell'impianto.
• Proteggere adeguatamente i dispositivi e i cavi da eventuali danni.

2.1 Cybersecurity

Installazione

Il dispositivo è adatto per il funzionamento in un ambiente sicuro in conformità alla norma IEC 62443-1-1. Il dispositivo è progettato per funzionare dietro un firewall.

▶ Effettuare una valutazione dei rischi dell'impianto in conformità alla norma IEC 62443-1-1.
▶ Adottare misure per garantire la sicurezza fisica.

Funzionamento

▶ Osservare le funzioni di sicurezza descritte nella documentazione del dispositivo e le raccomandazioni per il loro utilizzo.

Manutenzione

▶ Salvare la configurazione e i dati del sistema secondo i processi di change management dell'azienda.

Messa fuori servizio

▶ Assicurarsi che nessuna informazione sensibile possa cadere in mani non autorizzate.
▶ Prima di mettere fuori servizio il dispositivo, ripristinare sempre le impostazioni di sistema ai valori di fabbrica.

3 Trasporto, movimentazione e stoccaggio

▶ Conservare il dispositivo nell'imballaggio originale.
▶ Se il dispositivo viene nuovamente immagazzinato, utilizzare l'imballaggio originale.
▶ In caso contrario, proteggere i connettori inutilizzati con una controparte o un cappuccio di protezione e imballare il dispositivo in modo appropriato.
▶ Durante lo stoccaggio, rispettare le condizioni ambientali consentite per il dispositivo (→ Dati tecnici).

4 Uso conforme

Il dispositivo controlla i fluidi liquidi.

Il dispositivo rileva le grandezze di processo velocità del flusso, portata in volume (portata/tempo), quantità di consumo e temperatura del fluido.

4.1 Campo d'impiego

Fluidi liquidi con le seguenti caratteristiche:

• Fluidi conduttivi a base d'acqua con un contenuto di acqua del 90%
  • Acqua non conduttiva
• Oli a bassa viscosità (viscosità: 7...40 mm²/s a 40 °C / 7...40 cSt a 104 °F)
• Oli ad alta viscosità (viscosità: 30...68 mm ² /s a 40 °C / 30...68 cSt a 104 °F)
• Soluzioni di glicole

Direttiva in materia di attrezzature a pressione (PED):

I dispositivi sono conformi alla direttiva in materia di attrezzature a pressione e sono progettati e fabbricati per fluidi del gruppo 2 secondo una corretta prassi costruttiva. Utilizzo di fluidi del gruppo 1 su richiesta.

5 Funzione

• Il dispositivo rileva il flusso secondo il principio di misura della differenza del tempo di transito a ultra-suoni.
• Il dispositivo rileva la temperatura del fluido come ulteriore valore di processo.
• Il dispositivo indica gli attuali valori di processo su un display.
• Il dispositivo può funzionare in modalità SIO (Standard Input Output) e in modalità IO-Link.
• Il dispositivo è dotato di varie opzioni per l'autodiagnosi.

– Monitoraggio della direzione del flusso
– Monitoraggio della qualità del segnale
- Visualizzazione dei messaggi di allarme e di errore

- Il dispositivo indica tutte le opzioni di autodiagnosi attraverso il segnale a colori di un LED dello stato di funzionamento. Inoltre, le informazioni diagnostiche vengono trasmesse tramite le uscite e l'interfaccia IO-Link.

- La funzione di simulazione consente la messa in funzione semplificata del sensore.

5.1 Opzioni per uscita OUT1

• Segnale di commutazione flusso
- Segnale di commutazione temperatura
- Segnale di commutazione diagnosi

- Direzione del flusso

– Qualità del segnale

- Segnale di commutazione totalizzatore

• Segnale a impulsi totalizzatore

• Segnale di frequenza flusso

• Segnale di frequenza temperatura

- IO-Link

• OFF (uscita analogica commutata con valore ohm alto)

5.2 Opzioni per uscita OUT2

• Segnale di commutazione flusso
- Segnale di commutazione temperatura
- Segnale di commutazione diagnosi

- Direzione del flusso

– Qualità del segnale

• Segnale di commutazione totalizzatore
  • Segnale a impulsi totalizzatore
• Segnale analogico flusso
  • Segnale analogico temperatura
• Ingresso per il ripristino del totalizzatore esterno

• OFF (uscita analogica commutata con valore ohm alto)

5.3 IO-Link

IO-Link è un sistema di comunicazione per il collegamento di sensori e attuatori intelligenti ai sistemi di automazione. IO-Link è standardizzato nella norma IEC 61131-9.

Informazioni generali su IO-Link all'indirizzo io-link.ifm

Input Output Device Description (IODD) con tutti i parametri, i dati di processo e le descrizioni dettagliate del dispositivo su documentation.ifm.com

IO-Link offre i seguenti vantaggi:

• Trasmissione senza interferenze di tutti i dati e i valori di processo
• Parametrizzazione nel processo in corso o preimpostazione al di fuori dell'applicazione
• Parametri per l'identificazione dei dispositivi collegati nell'impianto
  • Parametri aggiuntivi e funzioni di diagnostica
• Backup e ripristino automatico dei set di parametri in caso di sostituzione del dispositivo (Data Storage)
• Protocollo dei set di parametri, valori di processo ed eventi
• File di descrizione del dispositivo (IODD - Input Output Device Description) per una facile progettazione del progetto
  • Collegamento elettrico standardizzato
  • Manutenzione da remoto

6 Montaggio

CAUTELA

In caso di temperature del fluido superiori a 50 °C (122 °F) è possibile che alcune parti del dispositivo si surriscaldino fino a oltre 65 °C (149 °F).

▷ Pericolo di ustioni.
▶ Proteggere il dispositivo dal contatto con materiali infiammabili e da contatto involontario.

ATTENZIONE

Mancanza di messa a terra funzionale in caso di installazione in una tubazione non collegata a terra (ad es. tubi in plastica).

▷ Scarsa funzionalità operativa.
▶ Mettere a terra il dispositivo. I collari di messa a terra per il connettore M12 sono disponibili come accessori, vedere documentation.ifm.com.

La presenza di bolle d'aria nel sistema dopo il montaggio può compromettere la misurazione.

▶ ripulire il sistema dopo il montaggio.

▶ Assicurarsi che l'impianto sia depressurizzato durante le operazioni di montaggio.
▶ Attenersi alle disposizioni e norme sull'installazione e sul funzionamento degli impianti ad aria compressa.

6.1 Raccordo a processo

Tramite adattatori è possibile adeguare il dispositivo a vari raccordi a processo.

Per informazioni sugli accessori disponibili, vedere documentation.ifm.com.

Utilizzando componenti di altri produttori non è possibile garantire una funzione ottimale.

Fig. 1: Raccordo a processo

1: Tubazione

2: Adattatore

3: Guarnizione (solo dispositivi con filettatura G)

4: Filettatura del sensore

5a: Esagono

5b: Esagono (solo per SUx6x1)

▶ Lubrificare la filettatura di raccordo a processo, adattatore e sensore. Utilizzare una pasta lubrificante adatta e approvata per l'applicazione.
▶ Avvitare gli adattatori nella tubazione.

▶ Inserire le guarnizioni e montare il dispositivo. Considerare la direzione del flusso → 43.
▶ Avvitare l'adattatore a mano sulla filettatura del sensore.
▶ Serrare i due adattatori in senso opposto utilizzando una chiave dinamometrica con una coppia di serraggio di 30 Nm. Fissare il dispositivo con una chiave a brugola sull'esagono.

Per Sux6x1 si applica: Utilizzare l'esagono su entrambi i lati del dispositivo per eseguire il fis-saggio.

ATTENZIONE

Danneggiamento del sensore

▷ Coppie di serraggio più elevate (> 50 Nm) deformano e danneggiano permanentemente il dispositivo.
▶ Per il serraggio degli adattatori sul sensore, utilizzare un utensile di avvitamento che consenta di impostare una coppia di serraggio fissa.

6.2 Interferenze

Componenti integrati nelle tubazioni, curve, valvole, riduzioni e simili compromettono il funzionamento del dispositivo.

▶ Rispettare le distanze tra sensore e interferenze.

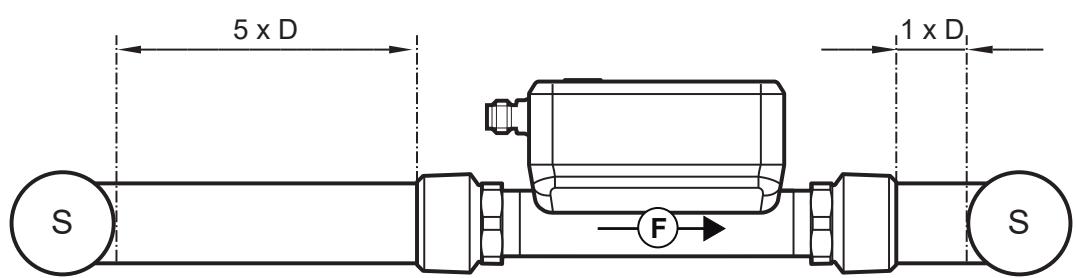

Fig. 2: Tubi di mandata e di ritorno
D: Diametro esterno del tubo
S: Interferenze

6.3 Posizione di installazione

6.3.1 Installazione consigliata

▶ Installare il dispositivo in modo tale che il tubo di misura sia sempre completamente pieno.
▶ Installare di fronte alla tubazione o con tubazione in salita.

Se nella tubazione si formano bolle d'aria:

▶ In caso di installazione orizzontale, montare il sensore con il display lateralmente alla tubazione (A).

Fig. 3: Installazione consigliata

F: Direzione del flusso
A: Installazione orizzontale, display lateralmente alla tubazione.
B: Installazione orizzontale, display sulla tubazione.
C: Installazione verticale.

È possibile installare il dispositivo in qualsiasi posizione se vengono garantite le condizioni seguenti:

• È impossibile che si formino bolle d'aria nella tubazione.
• Le tubazioni sono sempre completamente piene.

6.3.2 Installazione non consigliata

• Proprio davanti a una tubazione in discesa.
  • In una tubazione in discesa.
• Proprio davanti a un tratto di uscita del tubo.
  • Proprio davanti a una valvola.
• Sul lato aspirazione di una pompa.
• Sul punto più alto della tubazione.

7 Collegamento elettrico

Il dispositivo deve essere installato soltanto da personale specializzato.

Rispettare le disposizioni nazionali e internazionali per l'installazione di apparecchiature elettriche.

Tensione di alimentazione ai sensi delle norme SELV, PELV.

▶ Disinserire la tensione dall'impianto.
▶ Collegare il dispositivo come illustrato di seguito:

Fig. 4: Schema di collegamento

Pin	Cablaggio
1	L+
3	L-
4 (OUT1)	Segnale di commutazione flusso Segnale di commutazione temperatura Segnale di commutazione diagnosi Segnale di commutazione totalizzatore Segnale a impulsi totalizzatore Segnale di frequenza flusso Segnale di frequenza temperaturaIO-LinkOFF (uscita analogica commutata con valore ohm alto)
2 (OUT2/ InD)	Segnale di commutazione flusso Segnale di commutazione temperatura Segnale di commutazione diagnosi Segnale di commutazione totalizzatore Segnale a impulsi totalizzatore Segnale analogico flusso Segnale analogico temperatura Ingresso per il ripristino del totalizzatore esternoOFF (uscita analogica commutata con valore ohm alto)

Esempi di cablaggio:

1: 2 x PNP

3: 1 x PNP / 1 x analogica

2: 2 x NPN

4: 1 x NPN /1 x analogica

8 Elementi di comando e di indicazione

Fig. 5: Elementi di comando e di indicazione

1: LED dello stato di commutazione per OUT1 (si illumina in giallo se è commutata l'uscita
2: LED dello stato di commutazione per OUT2 (si illumina in giallo se è commutata l'uscita 2)
3: LED dello stato di funzionamento (verde / blu / rosso). Vedere anche: LED dello stato di funzionamento ➕ 52.
4: Display TFT Vedere anche: Layout del display ➕ 49.

4a: Riga titolo

4b: Riga valore di processo

5: Pulsanti per cambiare le visualizzazioni e per la parametrizzazione.

Se il dispositivo misura una temperatura interna elevata, la luminosità del display viene regolata automaticamente:

Temperatura interna del dispositivo > 64°C: la luminosità è ridotta al 25%.

Temperatura interna del dispositivo ≥ 90°C: il display viene disattivato.

Passaggio dalla visualizzazione di un valore di processo all'altro:

Durante il funzionamento è possibile commutare tra diverse visualizzazioni dei valori di processo:

▶ Premere ▲ oppure ▼.
▷ Il display passa tra il layout personalizzato, la visualizzazione del totalizzatore e il layout standard diS. L = L4, vedere figura.
▷ Dopo 30 secondi il dispositivo torna al layout definito dall'utente.

Fig. 6: Passaggio dalla visualizzazione di un valore di processo all'altro

1: Layout del display come impostato su diS. L.
Vedere anche: Layout del display ➕ 49. In questo esempio diS. L = L1.
2: Visualizzazione del totalizzatore
3: Layout del display diS. L = L4: flusso, temperatura, totalizzatore Vol.1, qualità del segnale

9 Menu

Le illustrazioni dei menu mostrano i parametri che possono essere impostati sul dispositivo con i tasti. Questi parametri e altre funzioni sono disponibili anche tramite l'interfaccia IO-Link.

Fig. 7: Struttura del menu

9.1 Menu principale e sottomenu

I parametri visualizzati cambiano modificando le impostazioni di fabbrica. Le seguenti rappresentazioni dei menu indicano i parametri massimi disponibili.

La notazione dei parametri nel software di parametrizzazione può differire da quella nel display del dispositivo.

Menu principale:

Parametri	Spiegazione
SPx	Punto di commutazione per uscita di commutazione OUTx
rPx	Punto di disattivazione per uscita di commutazione OUTx
FHx	Valore limite superiore per il segnale di commutazione OUTx con funzione finestra
FLx	Valore limite inferiore per il segnale di commutazione OUTx con funzione finestra
ImPSx	Valenza dell'impulso (= valore del flusso con il quale viene trasmesso rispettivamente 1 impulso)
ImPRx	Funzione di totalizzazione: Segnale a impulsi (ImPR = YES) o segnale di commutazione (ImPR = NO)
FSP1	Punto iniziale della frequenza per OUT1 = valore di misura inferiore a partire dal quale viene trasmesso un segnale di frequenza (solo per la misurazione della temperatura).
FEP1	Punto finale di frequenza per OUT1 = valore di misura superiore con il quale viene trasmesso il segnale di frequenza impostato in FrP1.
FrP1	Segnale di frequenza trasmesso al raggiungimento del valore di misura superiore (valore finale oppure FEP1).
ASP2	Punto iniziale analogico per OUT2 = valore di processo con il quale il segnale dell'uscita è 4 mA.
AEP2	Punto finale analogico per OUT2= valore di processo con il quale il segnale dell'uscita è 20 mA.
DIn2	Segnale di reset per il ripristino del totalizzatore esterno

Menu Configurazione dell'uscita OUT1:

Parametri	Spiegazione
SEL1	Valore di processo per uscita OUT1
ou1	Funzione per uscita OUT1
SP1	Punto di commutazione per uscita di commutazione OUT1 con funzione isteresi
rP1	Punto di disattivazione per uscita di commutazione OUT1 con funzione isteresi
FH1	Valore di soglia superiore per segnale di commutazione OUT1 con funzione finestra
FL1	Valore di soglia inferiore per segnale di commutazione OUT1 con funzione finestra
FSP1	Punto iniziale della frequenza per OUT1 = valore di misura inferiore a partire dal quale viene trasmesso un segnale di frequenza (solo per la misurazione della temperatura).
FEP1	Punto finale di frequenza per OUT1 = valore di misura superiore con il quale viene trasmesso il segnale di frequenza impostato in FrP1.
FrP1	Segnale di frequenza trasmesso al raggiungimento del valore di misura superiore (valore finale oppure FEP1).
ImPS1	Valenza dell'impulso (= valore del flusso con il quale viene trasmesso rispettivamente 1 impulso)
ImPR1	Funzione di totalizzazione: Segnale a impulsi (ImPR1 = YES) o segnale di commutazione (ImPR1 = NO)
dOUx	Diagnosi del segnale di commutazione: direzione del flusso (Fdir) o qualità del segnale (Sig. Q)
FOU1	Comportamento dell'uscita OUT1 in caso di anomalia

Menu Configurazione dell'uscita OUT2:

Parametri	Spiegazione
SEL2	Valore di processo per uscita OUT2
ou2	Funzione per uscita OUT2
ASP2	Punto iniziale analogico per OUT2 = valore di processo con il quale il segnale dell'uscita è 4 mA.
AEP2	Punto finale analogico per OUT2= valore di processo con il quale il segnale dell'uscita è 20 mA.
SP2	Punto di commutazione per uscita di commutazione OUT2 con funzione isteresi
rP2	Punto di disattivazione per uscita di commutazione OUT2 con funzione isteresi
FH2	Valore di soglia superiore per segnale di commutazione OUT2 con funzione finestra
FL2	Valore di soglia inferiore per segnale di commutazione OUT2 con funzione finestra
ImPS2	Valenza dell'impulso (= valore del flusso con il quale viene trasmesso rispettivamente 1 impulso)
ImPR2	Funzione di totalizzazione: Segnale a impulsi (ImPR2 = YES) o segnale di commutazione (ImPR2 = NO)
DIn2	Segnale di reset per il ripristino del totalizzatore esterno
dOUx	Diagnosi del segnale di commutazione: direzione del flusso (Fdir) o qualità del segnale (Sig. Q)
FOU2	Comportamento dell'uscita OUT2 in caso di anomalia

Menu Impostazioni di base CFG:

Fig. 8: *Dispositivi SUxxx0; *Dispositivi SUxxx1

Parametro	Spiegazione
uni. F	Unità di misura standard per flusso
uni. T	Unità di misura standard per temperatura
dAP. F	Costante damping in secondi per flusso (tempo di risposta τ 63%)
P-n	Polarità delle uscite di commutazione
LFC	Taglio del flusso minimo (= valore del flusso al di sotto del quale il flusso viene valutato come fermo)
MEdi	Selezione del fluido da monitorare
Fdir	Direzione del flusso
CGA	Fattore di calibrazione in % per adattare la curva del valore di misura all'applicazione
Guida	Attivazione dell'installazione guidata (Wizard)

Menu Totalizzatore TOTL:

Parametri	Spiegazione
rTox	Impostazione per reset del totalizzatore (manuale o temporizzato)
FProx	Modalità di conteggio del totalizzatore: Considerazione della direzione del flusso
Vol.x	Lettura attuale del contatore per il totalizzatore Vol.x
Vol. L	Lettura attuale del contatore per il totalizzatore Vol. L per tutta la durata

Menu Display DIS:

Parametro	Spiegazione
LanG	Selezione della lingua per la visualizzazione sul display
diS. R	Orientamento della visualizzazione sul display
diS. B	Luminosità della visualizzazione sul display
diS. U	Frequenza di aggiornamento della visualizzazione sul display
diS. L	Valore di processo standard del display
COLR	Passaggio al sottomenu COLR (impostazioni del colore)
coL. F	Colore dei caratteri per il flusso
cFH. F	Valore limite superiore per cambio colore (flusso)
cFL. F	Valore limite inferiore per cambio colore (flusso)
coL. T	Colore dei caratteri per la temperatura
cFH. T	Valore limite superiore per cambio colore (temperatura)
cFL. T	Valore limite inferiore per cambio colore (temperatura)
coL. V	Colore dei caratteri per la visualizzazione del totalizzatore
LED. M	Impostazione del LED dello stato di funzionamento

Menu Diagnostica DIAG:

Menu Simulazione SIM e reset del dispositivo rES:

Parametro	Spiegazione
S. FLW	Valore del flusso simulato in modalità simulazione
S. TMP	Valore simulato della temperatura in modalità simulazione
S. Tim	Durata della simulazione in minuti
S. On	Avvio della modalità simulazione
APPL	Reset dell'applicazione (ripristino delle impostazioni dei parametri specifici dell'applicazione)
BtB	Reset back to box (ripristino delle impostazioni di fabbrica)

Menu Informazioni sul dispositivo d. InF:

10 Messa in funzione

Dopo l'attivazione della tensione di alimentazione il dispositivo, scaduto il tempo di ritardo disponibilità, passa al modo operativo normale. Esegue le sue funzioni di misurazione ed analisi e trasmette segnali di uscita conformemente ai parametri impostati.

Durante il tempo di ritardo disponibilità, le uscite sono commutate conformemente alla programmazione:

• attivate con funzione NO (Hno / Fno)
• disattivate con funzione NC (Hnc / Fnc)
• attivate con rilevamento della direzione (dir. F)
• disattivate con uscita di frequenza (FRQ)
• disattivate con monitoraggio della quantità di consumo (lmP)
• 20 mA con uscita analogica (I)

Collegando un master IO-Link, il dispositivo passa automaticamente dalla modalità SIO (Standard Input Output) alla modalità IO-Link, a condizione che la porta del master sia impostata sulla modalità IO-Link.

10.1 Installazione guidata tramite assistente all'installazione

Se il dispositivo viene messo in funzione per la prima volta o dopo un reset back to box, il display visualizza la domanda se si desidera un'installazione guidata passando dalla visualizzazione dei valori di processo al menu principale.

▶ Selezionare tra Sì o No.
Se si seleziona Si, i parametri, le domande e le richieste di intervento appaiono uno dopo l'altro. I pulsanti ▲ e ▼ servono per selezionare le opzioni, mentre il pulsante ● serve per confermarle.
▷ Se si seleziona No, viene visualizzato il menu principale e il sensore funziona con le impostazioni di fabbrica. Se necessario, modificare le impostazioni dei parametri, vedere il capitolo Parametrizzazione.

L'installazione guidata può essere richiamata in qualsiasi momento tramite il parametro EF > CFG > Guide.

Nel corso dell'installazione guidata, le seguenti opzioni di impostazione sono accessibili una dopo l'altra:

1. diS. R: Orientamento del display
2. LanG: Lingua del display
3. MEdl: Selezione del fluido
4. Fdir: Direzione del flusso

5. Uscita OUT1:

6. SEL1: Valore di processo (flusso o temperatura) o diagnosi (direzione del flusso o qualità del segnale).

7. uni. T / uni. F: Unità di misura standard
8. ou1: Segnale di commutazione (Hno, Hnc, Fno, Fnc), segnale a impulsi/segnale di commutazione totalizzatore, segnale di frequenza
9. Configurazione dei parametri in base alla funzione selezionata per ou1:
   Valori di soglia per segnale di commutazione: SP1, rP1, FH1, FL1
   Valore dell'impulso per totalizzatore: ImPS
   Punto di commutazione e reset per totalizzatore: ImPS1, rTo1
   Valori di soglia per segnale di frequenza: FSP1 (solo per temperatura), FEP1, FrP1
10. FOU1: Comportamento dell'uscita in caso di errore

6. Uscita OUT2:

• SEL2: Valore di processo (flusso o temperatura) o diagnosi (direzione del flusso o qualità del segnale).
• uni. T / uni. F: Unità di misura standard
• ou2: Segnale di commutazione (Hno, Hnc, Fno, Fnc), segnale a impulsi/segnale di commutazione totalizzatore, segnale analogico
• Configurazione dei parametri in base alla funzione selezionata per ou2:
  Valori di soglia per segnale di commutazione: SP2, rP2, FH2, FL2
  Valore dell'impulso per totalizzatore: ImPS
  Punto di commutazione e reset per totalizzatore: ImPS2, rTo2
  Valori di soglia per segnale analogico: ASP2, AEP2
• FOU2: Comportamento dell'uscita in caso di errore

7. diS. L: Layout del display

Dopo il messaggio di completamento dell'installazione guidata, viene chiesto se deve partire la misurazione.

▶ Selezionare tra Sì o No o Info dispositivo.
Se si seleziona Si, il processo di installazione è completato e il dispositivo passa alla visualizzazione dei valori di processo.
▷ Se si seleziona No, è possibile modificare nuovamente i parametri per direzione del flusso, OUT1/OUT2 e layout del display (punti 3...6) oppure eseguire nuovamente l'installazione guidata con il comando Riavvia.
▷ Se si seleziona Info dispositivo, il dispositivo visualizza la configurazione del dispositivo precedente-mente impostata.

11 Parametrizzazione

La parametrizzazione può essere effettuata tramite l'interfaccia IO-Link o tramite gli elementi di comando del dispositivo.

I parametri si possono impostare prima del montaggio e della messa in funzione del dispositivo oppure durante il funzionamento.

Se i parametri vengono modificati durante il funzionamento, viene influenzato il funzionamento dell'impianto.

▶ Assicurarsi che non sorgano malfunzionamenti nell'impianto.

Durante la parametrizzazione il dispositivo resta in modalità operativa. Continua ad eseguire le sue funzioni di monitoraggio con il parametro esistente fino a completare la parametrizzazione.

A seconda dell'impostazione dei parametri, i parametri disponibili nel menu possono cambiare.

11.1 Parametrizzazione tramite i tasti del dispositivo

CAUTELA

In caso di temperature del fluido superiori a 50°C (122 °F) è possibile che alcune parti del dispositivo si surriscaldino fino a oltre 65 °C (149 °F).

▷ Pericolo di ustioni
▶ Non toccare il dispositivo con le mani.
▶ Se necessario, utilizzare un oggetto smussato per effettuare le regolazioni del dispositivo.

Intenzione	Azione
Passaggio dalla visualizzazione del valore di processo al menu principale	●
Passaggio al sottomenu	Utilizzare ▼ per spostarsi al sotto-menu, ad es. EF, quindi confermare con ●
Selezione del parametro desiderato	▲ oppure ▼
Passaggio alla modalità di regolazione	●
Modifica del valore parametrico	▲ oppure ▼
Acquisizione del parametro impostato	●
Uscire dall'impostazione dei parametri senza salvare	▲ + ▼
Ritorno al menu superiore (Ripetere più volte per arrivare alla visualizzazione del valore di processo)	▲ + ▼- oppure -Utilizzare ▲ oppure ▼ per spostarsi su Indietro, quindi confermare con ●
Ritorno alla visualizzazione del valore di processo	> 30 secondi (timeout)

Quando si passa dalla visualizzazione dei valori di processo al menu principale per la prima volta o dopo aver ripristinato il dispositivo, l'installazione guidata viene proposta automaticamente sul display. Compare la domanda se si desidera un'installazione guidata.

→ Installazione guidata tramite assistente all'installazione → 26.

11.2 Parametrizzazione tramite IO-Link

Il dispositivo può essere parametrizzato, ad esempio, tramite l'interfaccia IO-Link nel modo seguente:

• Parametrizzazione tramite un software adeguato, ad esempio ifm moneo|configure
  • Parametrizzazione tramite PLC
• Parametrizzazione tramite un'applicazione IIoT

Requisiti per la parametrizzazione tramite l'interfaccia IO-Link:

√ Per Input Output Device Description (IODD) del dispositivo in caso di parametrizzazione tramite un software, consultare documentation.ifm.com
√ Per la descrizione dell'interfaccia IO-Link (PDF) per il dispositivo in caso di parametrizzazione tramite un PLC o un'applicazione IIoT, consultare documentation.ifm.com
√ Un master IO-Link
▶ Collegare il master IO-Link al software di parametrizzazione, al PLC o all'applicazione IIoT.
▶ Collegare il dispositivo ad una porta libera adeguata del master IO-Link.
▶ Impostare la porta del master IO-Link sulla modalità operativa IO-Link.
▷ Il dispositivo passa alla modalità IO-Link.
▶ Modificare le impostazioni dei parametri nel software.
▶ Trasferire le impostazioni dei parametri sul dispositivo.

Guida per l'integrazione del sistema e la parametrizzazione tramite IO-Link:

→ Manuale del software di parametrizzazione (ad es. moneo)
→ Spiegazioni e "Startup Packages" su ifm.com/cnt/io-link-system-integration.

11.3 Configurazione dell'uscita

Questo capitolo descrive le opzioni per i segnali di uscita su OUT1 e OUT2.

11.3.1 Segnale di commutazione Monitoraggio del valore limite

È possibile trasmettere un segnale di commutazione per il monitoraggio dei valori di processo. OUTx cambia il suo stato di commutazione se i limiti di commutazione impostati vengono superati per eccesso o per difetto. Si può scegliere tra la funzione isteresi e la funzione finestra.

Funzione isteresi:

Fig. 9: Funzione isteresi

1: Valore di processo

t: Tempo

SP: Punto di commutazione

rP: Punto di disattivazione

HY: Isteresi

Hno: Funzione isteresi NO (normally open)

Hnc: Funzione isteresi NC (normally closed)

Con la funzione isteresi impostata, vengono definiti il punto di commutazione SP e il punto di disattivazione rP. Il valore di rP deve essere inferiore a quello di SP. La distanza tra SP e rP è pari a minimo 0,5 % del valore finale (= isteresi). Se si modifica soltanto il punto di commutazione, quello di disattivazione cambia in base alla distanza impostata precedentemente.

Funzione finestra:

Fig. 10: Funzione finestra

1: Valore di processo

t: Tempo

FH: Valore limite superiore

FL: Valore limite inferiore

HY: Isteresi

FE: Campo della finestra

Fno: Funzione finestra NO (normally open)

Fnc: Funzione finestra NC (normally closed)

Con la funzione finestra impostata, vengono definiti il valore limite superiore FH e il valore limite inferiore FL. La distanza tra FH e FL è pari a minimo 0,5 % del valore finale. FH e FL hanno un'isteresi ad impostazione fissa pari a 0,25 % del valore finale. Ciò mantiene stabile lo stato di commutazione dell'uscita in caso di variazioni minime del flusso.

Parametrizzazione tramite tasti del dispositivo: Segnale di commutazione

È selezionata l'unità di misura standard: EF > CFG > uni.x.
Richiamare il menu EF > OUTx per configurare l'uscita OUTx.
▶ Selezionare SELx e impostare il valore di processo: FLOW oppure TEMP.

Funzione isteresi:

▶ Selezionare ou e impostare il segnale di commutazione: Hno oppure Hnc.
▶ Selezionare SPx e impostare il valore di misura con il quale si attiva l'uscita.
▶ Selezionare rPx e impostare il valore di misura con il quale si disattiva l'uscita.

Funzione finestra:

▶ Selezionare ou e impostare il segnale di commutazione: Fno oppure Fnc.
▶ Selezionare FHx e impostare il valore limite superiore della finestra.
▶ Selezionare FLx e impostare il valore limite inferiore della finestra.

Le impostazioni dei parametri di SP, rP, FH e FL possono essere modificate in un secondo momento direttamente nel menu principale.

11.3.2 Segnale di commutazione diagnosi

Il dispositivo ha una funzione diagnostica integrata. Quando si utilizza la funzione diagnostica, l'uscita viene utilizzata esclusivamente per l'emissione di messaggi di diagnostica e li segnala mediante un segnale di commutazione.

L'uscita di commutazione è attivata nel funzionamento normale (normally closed) e il LED dello stato di commutazione si illumina in giallo.

Se il dispositivo rileva un caso di diagnosi, l'uscita viene disattivata e il LED dello stato di commutazione si spegne.

I casi di diagnosi includono:

• Inversione della direzione del flusso ➞ 31.
• Bassa qualità del segnale / Assenza di segnale → 32.

11.3.2.1 Segnale di commutazione direzione del flusso

Il cambio di direzione del flusso può essere monitorato trasmettendo un segnale di commutazione.

L'uscita è attivata finché la quantità di portata minima impostata in direzione negativa (- LFC) non scende sotto il minimo (1) per la prima volta.

Dopo di che:

• L'uscita si attiva se + LFC viene superato per eccesso (2).
• L'uscita di disattiva se - LFC viene superato per difetto (3).

LFC = Low flow cut-off: Taglio del flusso minimo ➕ 42. L'unità della portata minima corrisponde alla selezione in uni. F.

Fig. 11: Monitoraggio della direzione del flusso tramite segnali di commutazione

+Q: Flusso in direzione positiva

-Q: Flusso in direzione negativa

+LFC: Flusso minima in direzione positiva

-LFC: Flusso minima in direzione negativa

La direzione positiva del flusso è indicata sul dispositivo da una freccia con la scritta "flow direction". La direzione di misurazione del flusso può essere invertita con il parametro Fdir.

→ Direzione del flusso → 43.

Parametrizzazione tramite tasti del dispositivo: Segnale di commutazione direzione del flusso

Richiamare il menu EF > OUTx.
▶ Selezionare oux e impostare dOU.
▶ Selezionare dOUx e impostare Fdir.

11.3.2.2 Segnale di commutazione qualità del segnale

Il dispositivo può trasmettere un segnale di commutazione se la qualità del segnale si discosta dal funzionamento normale.

La qualità del segnale del sensore può essere influenzata da irregolarità del fluido (ad esempio, forti turbo- lenze, bolle d'aria, particelle o accumuli).

Il dispositivo rileva la qualità del segnale in tre livelli:

Qualità del segnale	Spiegazione	LED dello stato di funzionamento	Uscita di commutazione
Normale	Il dispositivo funziona senza limitazioni (funziona-mento normale).	si illumina in verde	ON
Bassa	La qualità del segnale è disturbata, ma il dispositivo è ancora conforme alle specifiche.	si illumina in blu	OFF
Nessun segnale	Non è disponibile alcun fluido o non è possibile sta-bilire il segnale.	rosso lampeggian-te	OFF

Parametrizzazione tramite tasti del dispositivo: Segnale di commutazione qualità del segnale

Richiamare il menu EF > OUTx.
▶ Selezionare oux e impostare dOU.
▶ Selezionare dOUx e impostare Sig. Q.

11.3.3 Monitoraggio della quantità di consumo (funzione di totalizzazione)

Il dispositivo dispone di 3 contatori volumetrici interni (totalizzatori Vol.1, Vol.2 e Vol. L). I totalizzatori som- mano progressivamente la quantità di consumo e mettono a disposizione questo valore di processo sia sul display sia tramite l'interfaccia IO-Link.

Totalizzatore	Valore di processo	Accesso di lettura tramite IO-Link
Vol.1	Quantità di consumo 1(Questo valore viene utilizzato per il monitoraggio della quantità di consumo tramite segnali di commutazione o a impulsi)	ciclico
Vol.2	Quantità di consumo 2	aciclico
Vol. L	Quantità di consumo per tutta la durata (Life Time del totalizzatore)	aciclico

• I totalizzatori Vol.1 e Vol.2 possono essere ripristinati. Il totalizzatore Vol. L non può essere ripristinato.
  → Ripristino del totalizzatore → 43.

• I totalizzatori Vol.1 e Vol.2 tengono conto delle seguenti impostazioni dei parametri quando effettuano la somma della quantità di consumo:

• Direzione del flusso ➞ 43.

• Modalità di conteggio dei totalizzatori ➕ 45.

• Taglio del flusso minimo ➞ 42.

• Il parametro Life Time Totalisator Vol. L somma tutte le portate, indipendentemente dalla direzione del flusso e dalla modalità di conteggio.

• Se il campo di rilevamento (cr. OL) viene superato, i totalizzatori utilizzato l'ultimo valore di flusso valido (valore finale) e continuano il conteggio con questo valore.
• In aggiunta alla quantità di consumo attuale viene memorizzato il valore prima dell'ultimo reset. Anche questo valore e il tempo dall'ultimo reset possono essere visualizzati.

→ Leggere i valori del totalizzatore → 53.

Il totalizzatore memorizza regolarmente la portata sommata. Se la tensione viene interrotta, questo valore è disponibile come valore attuale del contatore. Se è impostato un reset temporizzato, viene memorizzato anche il tempo trascorso dell'intervallo di ripristino impostato. L'eventuale perdita di dati potrà essere quindi di un minuto.

• La precisione della misurazione della quantità di consumo dipende dalla precisione della misurazione del flusso.
• Per monitorare la quantità di consumo è possibile trasmettere un segnale di commutazione o segnali a impulsi:
  → Segnale di commutazione totalizzatore → 33.
  → Segnale a impulsi totalizzatore → 34.

OUT 1 e OUT2 non possono essere utilizzati contemporaneamente per il monitoraggio della quantità di consumo.

11.3.3.1 Segnale di commutazione totalizzatore

Per monitorare la quantità di consumo è possibile tramettere un segnale di commutazione.

L'uscita trasmette un segnale di commutazione quando il totalizzatore Vol.1 ha sommato la portata impostata in ImPS (valore di impulso).

Durante la somma della portata, la direzione del flusso viene presa in considerazione ➕ 45.

L'uscita rimane attivata fino al ripristino del totalizzatore. Dopo il ripristino del totalizzatore il conteggio rico-mincia da capo.

▷ Il totalizzatore viene resettato automaticamente o manualmente.

Il parametro rTo può essere utilizzato per impostare le condizioni per il reset del totalizzatore e il segnale di commutazione:

- rTo = OFF:

• Il totalizzatore viene azzerato solo con un reset manuale o dopo un overflow.
• L'uscita viene commutata quando il totalizzatore ha raggiunto la portata ImPS.

• rTo = ...h / d / w (ore / giorni / settimane):

• ▷ Il totalizzatore viene ripristinato automaticamente dopo il tempo impostato.
• L'uscita viene commutata solo se il totalizzatore raggiunge la portata ImPS entro il tempo imposta-to.

I totalizzatori possono essere ripristinati manualmente in qualsiasi momento tramite il parametro rTox. Il totalizzatore Vol.1 può essere ripristinato anche mediante un segnale esterno al pin 2.

→ Ripristino del totalizzatore → 43.

Parametrizzazione tramite tasti del dispositivo: Segnale di commutazione totalizzatore

È selezionata l'unità di misura standard: EF > CFG > uni.x.
√ rTox è impostato: EF > TOTL > rTox.

Richiamare il menu EF > OUTx per configurare l'uscita OUTx.
▶ Selezionare SELx e impostare il valore di processo: FLOW.
▶ Selezionare ou1 o ou2 e impostare ImP.

▶ Selezionare ImPSx e impostare la portata con la quale si attiva l'uscita.
- Con ▲ o ▼ selezionare il campo di regolazione.
- Premere brevemente • per confermare il campo di regolazione.
- Con ▲ o ▼ impostare il valore numerico desiderato.
- Premere brevemente • per acquisire il valore.
▶ Selezionare ImPRx e impostare No.

Le impostazioni dei parametri di ImPS e ImPR possono essere modificate in un secondo momento direttamente nel menu principale.

11.3.3.2 Segnale a impulsi totalizzatore

Per monitorare la quantità di consumo è possibile trasmettere segnali a impulsi.

I segnali a impulsi non sono disponibili tramite l'interfaccia IO-Link.

L'uscita trasmette un segnale a impulsi ogni volta che il totalizzatore Vol.1 ha sommato la portata imposta-ta in ImPS (valore di impulso).

Durante la somma della portata, la direzione del flusso viene presa in considerazione → 45.

Il segnale a impulsi è costituito da una breve attivazione e disattivazione dell'uscita.

I LED dello stato di commutazione non visualizzano il processo di commutazione.

Parametrizzazione tramite tasti del dispositivo: Segnale a impulsi totalizzatore

È selezionata l'unità di misura standard: EF > CFG > uni.x.
Richiamare il menu EF > OUTx per configurare l'uscita OUTx.
▶ Selezionare SELx e impostare il valore di processo: FLOW.
▶ Selezionare ou1 o ou2 e impostare ImP.
▶ Selezionare ImPSx e impostare la portata per la quale viene trasmesso rispettivamente 1 impulso (valenza dell'impulso).
- Con ▲ o ▼ selezionare il campo di regolazione.
- Premere brevemente • per confermare il campo di regolazione.
- Con ▲ o ▼ impostare il valore numerico desiderato.
- Premere brevemente • per acquisire il valore.
▶ Selezionare ImPRx e impostare Sì.

Le impostazioni dei parametri di ImPS e ImPR possono essere modificate in un secondo momento direttamente nel menu principale.

11.3.4 Segnale analogico

Il dispositivo trasmette un segnale analogico proporzionale al valore di processo.

All'interno del campo di misura, il segnale analogico è 4...20 mA.

Il campo di misura è scalabile tra -100 % e 100 % del valore finale.

Un valore di portata negativo indica una direzione del flusso opposta rispetto a quella impostata in [Fdir] ➕ 43.

• ASP2 determina a quale valore di misura il segnale di uscita è 4 mA.
• AEP2 determina a quale valore di misura il segnale di uscita è 20mA.

Distanza minima tra ASP2 e AEP2 = 20 % del valore finale.

Se il valore letto è al di fuori del campo di misura o se c'è un errore interno, viene emesso il segnale di corrente mostrato nella figura seguente.

Nel caso di valori di misura non compresi nel campo di indicazione o se si è in presenza di un'anomalia, sul display compaiono dei messaggi (cr. UL, UL, OL, cr. OL, Err).

Fig. 12: Caratteristica dell'uscita analogica secondo IEC 60947-5-7

A:	Segnale analogico	MAW:	Valore iniziale
B:	Valore di processo	MEW:	Valore finale
1:	Campo di rilevamento	ASP:	Punto iniziale analogico
2:	Campo di indicazione	AEP:	Punto finale analogico
3:	Campo di misura	UL:	Campo di indicazione superato per difetto
4:	Campo di misura graduato	cr. UL:	Campo di rilevamento superato per difetto
Q:	Flusso	OL:	Campo di indicazione superato per eccesso
T:	Temperatura	Cr. OL:	Campo di rilevamento superato per eccesso

Il segnale analogico in caso di errore può essere impostato tramite il parametro FOU: Comportamento delle uscite in caso di errore ➞ 39.

Parametrizzazione tramite tasti del dispositivo: Segnale analogico

È selezionata l'unità di misura standard: EF > CFG > uni.x.
Richiamare il menu EF > OUT2 per configurare l'uscita OUT2.
▶ Selezionare SEL2 e impostare il valore di processo: FLOW oppure TEMP.
▶ Selezionare ou2 e impostare la funzione: I (segnale analogico 4...20 mA).
▶ Selezionare ASP2 e impostare il valore di misura con il quale il segnale dell'uscita è uguale a 4 mA.
▶ Selezionare AEP2 e impostare il valore di misura con il quale il segnale dell'uscita è uguale a 20 mA.

Le impostazioni dei parametri ASP e AEP possono essere modificate in un secondo momento direttamente nel menu principale.

11.3.5 Segnale di frequenza

Il dispositivo trasmette un segnale di frequenza proporzionale al valore di processo.

Il segnale di frequenza è regolabile:

- FrP1 definisce a quanti Hz corrisponde il segnale in frequenza al raggiungimento del valore massimo di misura.

Campo di regolazione: 1 Hz ...10 kHz.

Il campo di misura è graduabile:

- FSP1 definisce il valore di misura minimo a partire dal quale viene emesso un segnale in frequenza.

- FEP1 definisce il valore di misura massimo al quale il segnale di uscita corrisponde alla frequenza impostata in FrP1.

FSP1 è disponibile solo per la misurazione della temperatura. Distanza minima tra FSP1 e FE-P1 = 20 % del valore finale.

Se il valore letto è al di fuori del campo di misura o se c'è un errore interno, viene trasmesso il segnale di frequenza mostrato nella figura seguente.

Segnale di frequenza flusso:

Fig. 13: Caratteristica dell'uscita di frequenza, flusso

A: Segnale di frequenza

MAW: Valore iniziale

B: Flusso

MEW: Valore finale

1: Campo di indicazione

FEPx: Punto finale frequenza

2: Campo di misura

FrPx: Segnale di frequenza (Hz) per il valore di misura superiore

3: Campo di misura scalato

OL: Campo di indicazione superato per eccesso

Err: Errore

Segnale di frequenza temperatura:

Fig. 14: Caratteristica dell'uscita di frequenza, temperatura

A:	Segnale di frequenza	MAW:	Valore iniziale
B:	Temperatura	MEW:	Valore finale
1:	Campo di indicazione	FSPx:	Punto iniziale frequenza
2:	Campo di misura	FEPx:	Punto finale frequenza
3:	Campo di misura graduato	FrPx:	Segnale di frequenza (Hz) per il valore di misura superiore
Err:	Errore	OL:	Campo di indicazione superato per eccesso
		UL:	Campo di indicazione superato per difetto

Parametrizzazione tramite tasti del dispositivo: Segnale di frequenza

È selezionata l'unità di misura standard: EF > CFG > uni.x.
Richiamare il menu EF > OUT1 per configurare l'uscita OUT1.
▶ Selezionare SEL1 e impostare il valore di processo: FLOW oppure TEMP.
▶ Selezionare ou1 e impostare FRQ.
▶ Selezionare FSP1 e impostare il valore letto inferiore con il quale viene trasmesso 0 Hz.

FSP1 è disponibile solo per la misurazione della temperatura.

▶ Selezionare FEP1 e impostare il valore letto superiore con il quale viene trasmessa la frequenza impostata (= 100 %) su FrP1.
▶ Selezionare FrP1 e impostare la frequenza per il valore misurato superiore in Hz.

Le impostazioni dei parametri di FSP, FEP e FrP possono essere modificate in un secondo momento direttamente nel menu principale.

11.3.6 Comportamento delle uscite in caso di errore

Il comportamento dell'uscita OUTx in caso di anomalia può essere impostato mediante il parametro FOU-x. A seconda della funzione di uscita selezionata, in caso di anomalia vengono trasmessi i seguenti segnalì:

- Segnale di commutazione:

FOUx	Valori di processo SELx	Segnale di uscita	Spiegazione
ON	Tutti i valori di processo	L'uscita si attiva in caso di anomalia.	Non appena è presente un valore di processo difettoso, il dispositivo im-posta tutti i valori di processo come non validi.
OFF	Tutti i valori di processo	L'uscita si disattiva in caso di anomalia.
OU	Flusso	L'uscita si disattiva in caso di anomalia.	Se il valore di processo "flusso" è difettoso, il dispositivo continua a trasmettere il valore di processo "temperatura".
	Temperatura	L'uscita si attiva in caso di anomalia.	Se il valore di processo "temperatura" è difettoso, il dispositivo continua a emettere il valore di processo "flusso".

- Segnale analogico:

FOUx	Valori di processo SELx	Segnale di uscita	Spiegazione
ON	Tutti i valori di processo	L'uscita passa a 21,5 mA in caso di anomalia.	Non appena è presente un valore di processo difettoso, il dispositivo im-posta tutti i valori di processo come non validi.
OFF	Tutti i valori di processo	L'uscita passa a 3,5 mA in caso di anomalia.
OU	Flusso	L'uscita passa a 3,5 mA in caso di anomalia.	Se il valore di processo "flusso" è difettoso, il dispositivo continua a trasmettere il valore di processo "temperatura".
	Temperatura	L'uscita passa a 21,5 mA in caso di anomalia.	Se il valore di processo "temperatura" è difettoso, il dispositivo continua a emettere il valore di processo "flusso".

- Segnale di frequenza:

FOUx	Valori di processo SELx	Segnale di uscita	Spiegazione
ON	Tutti i valori di processo	In caso di anomalia, l'uscita passa al 130% di FrPx.	Non appena è presente un valore di processo difettoso, il dispositivo im-posta tutti i valori di processo come non validi.
OFF	Tutti i valori di processo	In caso di anomalia, l'uscita passa a 0 Hz.
OU	Flusso	In caso di anomalia, l'uscita passa a 0 Hz.	Se il valore di processo "flusso" è difettoso, il dispositivo continua a trasmettere il valore di processo "temperatura".
	Temperatura	In caso di anomalia, l'uscita passa al 130 % di FrPx.	Se il valore di processo "temperatura" è difettoso, il dispositivo continua a emettere il valore di processo "flusso".

Il parametro FOU non ha alcuna influenza sul segnale a impulsi, sui segnali di commutazione della diagnostica per la direzione del flusso e la qualità del segnale e sulla trasmissione dei dati di processo IO-Link.

Parametrizzazione tramite pulsanti del dispositivo: Comportamento delle uscite in caso di errore

Richiamare il menu EF > OUTx.
▶ Selezionare FOUx e impostare il comportamento per OUTx in caso di errore: On, OFF, OU.

11.3.7 Uscita disattivata

Il segnale di uscita può essere disattivato. L'uscita diventa quindi con valore ohm alto.

La comunicazione tramite l'interfaccia IO-Link su OUT1 rimane attiva.

Parametrizzazione tramite tasti del dispositivo: Uscita disattivata

Richiamare il menu EF > OUTx.
▶ Selezionare SELx e impostare OFF.

11.4 Configurazione dell'applicazione

Il capitolo descrive le opzioni di impostazione per l'adattamento all'applicazione specifica del cliente.

11.4.1 Installazione guidata

È possibile eseguire un'installazione guidata per facilitare la parametrizzazione del dispositivo. Le istruzioni sul display guidano l'utente passo passo nelle impostazioni dei parametri.

Vedere anche: Installazione guidata tramite assistente all'installazione ➞ 26.

Parametrizzazione tramite tasti del dispositivo: Installazione guidata

▶ Selezionare il menu EF > CFG.
▶ Selezionare Guide e impostare Sì.

11.4.2 Unità di misura standard

È possibile selezionare un'unità di misura con la quale il valore di processo viene visualizzato di default sul display. Tutte le altre impostazioni dei parametri si basano su questa unità.

Valori selezionabili:

- Flusso uni. F:

• SUxxx0: l/min; l/h; m³/h; m/s.
  – SUxxx1: l/min; l/h; m³/h ; m/s; gal/min; gal/h; ft/s; oz/min.

• Temperatura uni. T:

• SUxxx0: °C
• SUxxx1: °C oppure °F

Parametrizzazione tramite tasti del dispositivo: Unità di misura standard

▶ Selezionare il menu EF > CFG.

▶ Selezionare uni. F e impostare l'unità di misura.
▶ Selezionare uni. T e impostare l'unità di misura.

11.4.3 Valore di processo per OUT1 e OUT2

Per entrambe le uscite, è possibile selezionare il valore di processo da monitorare. Tutte le altre impostazioni dei parametri si basano su questa selezione.

Valori selezionabili:

• FLOW: Flusso
  • TEMP: Temperatura

Parametrizzazione tramite tasti del dispositivo: Valore di processo OUT1 e OUT2

Richiamare il menu EF > OUTx.
▶ Selezionare SELx Impostare il valore di processo per l'uscita OUTx.

11.4.4 Damping

Tramite il tempo di damping si possono sopprimere variazioni repentine del valore di processo.

Con il tempo di damping dAP si può impostare dopo quanti secondi il segnale di uscita raggiunge il 63% del valore finale nel caso di un cambiamento improvviso del valore letto. Il tempo di damping stabilizza le uscite di commutazione, le uscite analogiche, il display e la trasmissione del valore di processo tramite interfaccia IO-Link.

Il tempo di damping si somma al tempo di risposta del sensore (→ Dati tecnici).

I segnali UL e OL vengono definiti tenendo conto del tempo di damping.

Il damping del valore letto influenza solo il valore del processo flusso.

Parametrizzazione tramite tasti del dispositivo: Damping del valore letto

▶ Selezionare il menu EF > CFG.
▶ Selezionare dAP e impostare il tempo di damping in secondi (valore τ 63 %).

11.4.5 Polarità delle uscite di commutazione

La polarità di uscita viene impostata tramite il parametro P-n.

L'impostazione riguarda entrambe le uscite di commutazione.

• PnP: l'uscita di commutazione viene commutata con PNP.
• nPn: l'uscita di commutazione viene commutata con NPN.

Parametrizzazione tramite tasti del dispositivo: Polarità di uscita

▶ Selezionare il menu EF > CFG.
▶ Selezionare P-n e impostare PnP o nPn.

11.4.6 Taglio del flusso minimo

Con il parametro LFC (Low flow cut-off) è possibile ignorare le portate minime. Il flusso inferiore al valore LFC viene valutato dal sensore come fermo (Q = 0).

Il valore LFC ha effetto:

• sulla visualizzazione del valore di processo per flusso sul display
  • Il segnale di commutazione per portata
  • sul segnale analogico per flusso
  • Il segnale di frequenza per portata
• sul monitoraggio della quantità di consumo (segnale di commutazione o a impulsi per flusso)
• La somma della quantità di consumo da parte del totalizzatore.
• sui valori di memoria per il flusso minimo e massimo

Fig. 15: Taglio del flusso minimo

+LFC: Flusso minimo in direzione positiva

-LFC: Flusso minimo in direzione negativa

1: Portata che viene valutata come arresto

Parametrizzazione tramite tasti del dispositivo: Taglio del flusso minimo

▶ Selezionare il menu EF > CFG.
▶ Selezionare LFC e impostare il valore limite al di sotto del quale un flusso viene valutato come fermo.

11.4.7 Fluido

Il dispositivo ha criteri diversi per i fluidi che possono essere selezionati tramite il parametro MEdl a seconda dell'applicazione.

Valori selezionabili:

• H2O: Acqua
- OIL10: Oli a bassa viscosità (viscosità: 7...40 mm²/s a 40 °C / 7...40 cSt a 104 °F)
- OIL46: Oli ad alta viscosità (viscosità: 30...68 mm²/s a 40 °C / 30...68 cSt a 104 °F)
• GLY35: Soluzioni di glicole

Parametrizzazione tramite pulsanti del dispositivo: Fluido

▶ Selezionare il menu EF > CFG.
▶ Selezionare MEdl e impostare il fluido.

11.4.8 Direzione del flusso

La direzione del flusso positivo può essere definita dall'utente. Questa impostazione agisce sulle seguenti funzioni:

→ Monitoraggio della quantità di consumo (funzione di totalizzazione) ➕ 32.
→ Segnale di commutazione direzione del flusso → 31.

La direzione positiva del flusso è indicata sul dispositivo da una freccia con la scritta "flow direction" (impostazione di fabbrica). La direzione di misurazione del flusso può essere invertita con il parametro Fdir:

Fdir	Direzione del flusso
+	Direzione del flusso con impostazione di fabbrica
-	Direzione del flusso opposta all'impostazione di fabbrica

Parametrizzazione tramite tasti del dispositivo: Direzione del flusso

▶ Selezionare il menu EF > CFG.
▶ Selezionare Fdir e impostare la direzione del flusso.

11.4.9 Calibrazione

Il fattore di calibrazione CGA serve per adattare la compensazione della temperatura-viscosità del senso-re al comportamento del fluido utilizzato. Il fattore di calibrazione influenza il gradiente della caratteristica di misura della misurazione del flusso.

La variazione di pendenza della caratteristica di misura viene indicata in percentuale. L'impostazione di fabbrica è CGA = 100 %. Dopo una modifica è possibile ripristinare la calibrazione all'impostazione di fabbrica.

Fig. 16: Calibrazione della caratteristica di misura

1: Fattore di calibrazione CGA

2: Valore di processo

MW: Valore di misura

V0: Caratteristica di misura con impostazione di fabbrica

V1: Caratteristica di misura 1 dopo calibrazione

V2: Caratteristica di misura 2 dopo calibrazione

Parametrizzazione tramite tasti del dispositivo: Calibrazione

▶ Selezionare il menu EF > CFG.
▶ Selezionare CGA e impostare un valore tra 60 e 140 % (100 % = calibrazione di fabbrica).

11.4.10 Ripristino del totalizzatore

I totalizzatori Vol.1 e Vol.2 possono essere ripristinati in vari modi:

Tipo di reset		Parametro
1.	Reset manuale	rTox = rES. T
2.	Reset temporizzato	rTox = ... h = ore ... d = giorni ... w = settimane
3.	Reset tramite segnale esterno	ou2 = In. DDln2: +EDG = reset con fronte crescente -EDG = reset con fronte decrescente HIGH = reset con segnale High LOW = reset con segnale Low
4.	Reset per overflow (raggiungendo il campo di visualizzazione massi-mo)	rTox = OFF

Il totalizzatore Vol. L non può essere ripristinato.

Se il totalizzatore Vol.1 viene resettato in uno dei modi indicati, anche l'uscita viene resettata in caso di monitoraggio della quantità di consumo.

→ Segnale di commutazione totalizzatore → 33.

Parametrizzazione tramite tasti del dispositivo: Ripristino del totalizzatore

1. Ripristino manuale

Richiamare il menu EF > TOTL.
▶ Selezionare rTox > Reset e impostare Si.
▷ Il totalizzatore viene ripristinato.

2. Ripristino temporizzato:

Richiamare il menu EF > TOTL.
▶ Selezionare rTox, quindi impostare il tempo in settimane (w), giorni (d) o ore (h).
Il totalizzatore viene ripristinato automaticamente dopo il tempo impostato.

3. Ripristino tramite segnale esterno:

Richiamare il menu EF > OUT2.
▶ Selezionare ou2 e impostare l'ingresso digitale: In. D.
▶ Selezionare DIn2 e impostare il segnare di ripristino:

• HIGH: Ripristino con segnale High
• LOW: Ripristino con segnale Low
• +EDG: Ripristino con fronte crescente
-EDG: Ripristino con fronte decrescente

Il totalizzatore Vol.1 viene ripristinato quando il segnale di ripristino viene ricevuto tramite il pin 2.

Un ripristino esterno è possibile solo per il totalizzatore Vol. 1.

L'impostazione dei parametri di DIn2 può essere modificata in un secondo momento direttamente nel menu principale.

4. Ripristino per overflow:

Richiamare il menu EF > TOTL.
▶ Selezionare rTox e impostare OFF.
Il totalizzatore viene ripristinato solo quando viene superato il campo massimo di indicazione del display.

11.4.11 Modalità di conteggio dei totalizzatori

I totalizzatori Vol.1 e Vol.2 tengono conto della direzione del flusso quando effettuano la somma della quantità di consumo. Tramite il parametro FProx è possibile determinare le seguenti modalità di conteggio:

FProx	Modalità di conteggio
0+	I valori di flusso negativi (opposti alla direzione del flusso contrassegnata) non vengono considerati nell'effettuare la somma
-0	I valori di flusso positivi (corrispondenti alla direzione del flusso contrassegnata) non vengo-no considerati nell'effettuare la somma.
-+	I valori di flusso negativi vengono sottratti dalla quantità di consumo.
++	Tutti i valori di flusso vengono sommati indipendentemente dalla direzione del flusso.

Tab. 1: Modalità di conteggio dei totalizzatori

Non è possibile impostare la modalità di conteggio di Vol. L. Il totalizzatore Life Time effettua la somma di tutte le portate, indipendentemente dalla direzione del flusso.

La modalità di conteggio influisce sui segnali di uscita nel monitoraggio del consumo.

→ Monitoraggio della quantità di consumo (funzione di totalizzazione) → 32.

Fig. 17: Considerazione della direzione del flusso per la somma della quantità di consumo

+Q : Portata in direzione positiva

-Q: Portata in direzione negativa

V: Portata assoluta (= somma del flusso negativo e positivo)

1: Il flusso passa alla direzione negativa

2: Il flusso passa alla direzione positiva

3: Portata considerata per la somma

Cambiando la direzione del flusso, occorre tenere conto della portata minima LFC. Taglio del flusso minimo ➞ 42.

Parametrizzazione tramite tasti del dispositivo: Modalità di conteggio dei totalizzatori

Richiamare il menu EF > TOTL.
▶ Selezionare FPro1 e impostare la modalità di conteggio del totalizzatore Vol.1.
▶ Selezionare FPro2 e impostare la modalità di conteggio del totalizzatore Vol.2.

11.4.12 Blocco / sblocco

Per evitare immissioni errate il dispositivo si può bloccare elettronicamente.

Questo blocco impedisce che vengano modificate le impostazioni del dispositivo tramite i tasti presenti sullo stesso.

Impostazione di fabbrica: sbloccato.

Parametrizzazione tramite pulsanti del dispositivo: Blocco / sblocco

Bloccare:

▶ Assicurarsi che il dispositivo sia nel modo operativo normale.
▶ Premere contemporaneamente ▲ e ▼ per 10 s, fino a quando viene visualizzato Loc.

Sbloccare:

▶ Assicurarsi che il dispositivo sia nel modo operativo normale.
▶ Premere contemporaneamente ▲ e ▼ per 10 s, fino a quando viene visualizzato uLoc.

11.4.13 Ripristino del dispositivo (Reset)

È possibile ripristinare il dispositivo in 2 modi:

- APPL (Ripristino dell'applicazione): Ripristino delle Impostazioni dei parametri. Viene ripristinato quanto segue:

- Tutti i parametri specifici dell'applicazione modificati.

Se la memorizzazione dei dati IO-Link è attivata, si attiva un aggiornamento dei parametri nel master. In questo modo si scrivono nuovamente sul dispositivo i parametri configurati nel master. Un ripristino dell'applicazione può quindi risultare inefficace.

- BtB (Back to box): ripristino delle impostazioni di fabbrica. Viene ripristinato quanto segue:

• Tutti i parametri specifici dell'applicazione modificati.
• Tutti i parametri di identificazione del dispositivo scrivibili, come l'identificativo specifico dell'applicazione, l'identificativo dell'impianto o l'identificativo della posizione.
• Parametri di diagnostica, parametri di stato, eventi.

Dopo il ripristino Back to box, il sensore sospende la comunicazione e la misurazione operativa fino all'interruzione dell'alimentazione. La memorizzazione dei dati IO-Link non viene attivata.

Consigliamo di annotare le proprie impostazioni nel capitolo Impostazioni di fabbrica prima di eseguire la funzione.

Parametrizzazione tramite tasti del dispositivo: Ripristino del dispositivo

▶ Aprire il menu EF > rES.
▶ Selezionare APPL oppure BtB e impostare Yes.
Solo selezionando BtB:
▶ Scollegare e ripristinare l'alimentazione.
▷ Il dispositivo effettua un riavvio.

11.5 Display

11.5.1 Lingua del display

Con il parametro LanG si può impostare la lingua del display.

Lingue selezionabili:

• DE: Tedesco
• EN: Inglese
• ES: Spagnolo
- FR: Francese
- IT: Italiano
- JP: Giapponese
- KOR: Coreano
• PT: Portoghese
• CN: Cinese

Parametrizzazione tramite tasti del dispositivo: Lingua del display

▶ Aprire il menu EF > DIS.
▶ Selezionare LanG e impostare la lingua.

11.5.2 Rotazione display:

Con il parametro diS. R è possibile ruotare in senso orario i caratteri del display per una migliore leggibilità. Valori selezionabili:

• 0° (non ruotato)
• 90°
• 180°
• 270°

Parametrizzazione tramite tasti del dispositivo: Orientamento del display

▶ Aprire il menu EF > DIS.
▶ Selezionare diS. R e impostare la rotazione della visualizzazione.

11.5.3 Luminosità del display:

Con il parametro diS. B si può impostare la visualizzazione sul display.

Valori selezionabili:

• 25%
- 50%
• 75%
• 100 %

- OFF: Modalità di risparmio energetico. L'indicazione è disattivata nel modo operativo.

• L'impostazione è efficace dopo un ritardo di 30 secondi.
• Attivazione del display premendo un tasto qualsiasi. Dopo 30 s di inattività, il display viene disattivato di nuovo.

I messaggi di errore vengono visualizzati tramite IO-Link e il LED dello stato di funzionamento quando il display è spento.

Se il dispositivo misura una temperatura interna elevata, la luminosità del display viene regolata automaticamente:

Temperatura interna del dispositivo > 64°C: la luminosità è ridotta al 25%.

Temperatura interna del dispositivo ≥ 90°C: il display viene disattivato.

Parametrizzazione tramite tasti del dispositivo: Luminosità del display:

▶ Aprire il menu EF > DIS.
▶ Selezionare diS. B e impostare la luminosità della visualizzazione.

11.5.4 Frequenza di aggiornamento display

Il parametro diS. U consente di impostare la frequenza di aggiornamento della visualizzazione sul display. Valori selezionabili:

• d1: rapida
- d2: media
• d3: lenta

Parametrizzazione tramite tasti del dispositivo: Frequenza di aggiornamento display

▶ Aprire il menu EF > DIS.
▶ Selezionare diS. U e impostare la frequenza di aggiornamento.

11.5.5 Layout del display

Con il parametro diS. L è possibile selezionare i valori di processo visualizzati di default sul display. Valori selezionabili:

• L1: valore di processo attuale per portata
• L2. Temp: valore di processo attuale per portata e temperatura
• L2. Totl: valore di processo attuale per portata e totalizzatore Vol.1
• L3: valore di processo attuale per portata, temperatura e totalizzatore Vol.1
• L4: valore di processo attuale per flusso e temperatura e totalizzatore Vol.1 e qualità del segnale

L1

L2. Tem

L2. Totl

L3

L4

Fig. 18: Layout selezionabili

Parametrizzazione tramite tasti del dispositivo: Layout del display

▶ Aprire il menu EF > DIS.
▶ Selezionare diS. L e impostare il layout.

11.5.6 Impostazione del colore del display

Il colore dei caratteri del display può essere selezionato tramite il parametro coL.x:

• coL. F: Colore dei caratteri per il flusso
• coL. T: Colore dei caratteri per la temperatura
• coL. V: Colore dei caratteri per totalizzatore Vol.1

11.5.6.1 Selezione fissa del colore

Il colore dei caratteri è impostato in modo permanente su un colore:

• coL.x = bk/wh: Colore dei caratteri bianco
• coL.x = red: Colore dei caratteri rosso
• coL.x = green: Colore dei caratteri verde
• coL.x = yellow: Colore dei caratteri giallo

L1

L2. Tem

L2. Totl

L3

L4

Fig. 19: Impostazione fissa del colore. Esempio: coL. F = bk/wh; coL. T = green; coL. V = yellow, Visualizzazione di tutti i layout del display ➕ 49

11.5.6.2 Cambiamento del colore in base a soglie liberamente definibili

Se il valore di misura rientra nei limiti cFL.x...cFH.x, a seconda dei parametri selezionati si applica quanto segue:

• coL.x = r-cF: Colore dei caratteri rosso
• coL.x = G-cF: Colore dei caratteri verde

Fig. 20: Cambiamento del colore. Esempio: coL. F = r-cF; coL. T = G-cF; valori di misura attuali compresi tra i valori di soglia.

Il cambiamento di colore non è disponibile per la visualizzazione del totalizzatore.

I valori di soglia del campo finestra possono sono selezionati liberamente entro il campo di misura e non dipendono dalla funzione dell'uscita impostata:

• Flusso: cFL. F = valore di soglia inferiore; cFH. F = valore di soglia superiore
• Temperatura: cFL. T = valore di soglia inferiore; cFH. T = valore di soglia superiore

I parametri cFL.x e cFH.x appaiono nel menu solo se per coL.x è stata selezionata l'imposta-zione r-cF o G-cF.

Parametrizzazione tramite tasti del dispositivo: Impostazione del colore del display

Richiamare il menu EF > DIS > COLR.
▶ In coL. F, selezionare il colore dei caratteri per il valore del flusso:
• ▶ Colore: bk/wh, red, green, yellow
• Cambiamento del colore: r-cF, G-cF

Se si imposta il cambiamento di colore, configurare con cFH. F e cFL. F il valore di soglia superiore e inferiore per il flusso.

▶ In coL. T, selezionare il colore dei caratteri per il valore della temperatura:
• Colore: bk/wh, red, green, yellow
• Cambiamento del colore: r-cF, G-cF

Se si imposta il cambiamento di colore, configurare con cFH. T e cFL. T il valore di soglia superiore e inferiore per la temperatura.

▶ In coL. V, selezionare il colore dei caratteri per il valore del totalizzatore:
▶ Colore: bk/wh, red, green, yellow.

11.6 Diagnostica e funzioni di servizio

11.6.1 Informazioni dispositivo

Sul dispositivo sono memorizzate alcune informazioni non modificabili. Vi fanno parte:

• Nome prodotto
  • ID prodotto
• Numero di serie
• Versione hardware
• Versione software

Inoltre, tramite l'interfaccia IO-Link con idoneo software di parametrizzazione è possibile assegnare al dispositivo ulteriori identificativi. Questi identificativi si possono definire liberamente e possono avere una lunghezza massima di 32 caratteri. Vi fanno parte:

• Identificativo specifico dell'applicazione
  • Identificativo dell'impianto
  • Identificativo della posizione

Lettura tramite i tasti del dispositivo: Informazioni dispositivo

Richiamare il menu EF > d. InF.
▶ Leggere le informazioni del dispositivo.

11.6.2 Localizzazione ottica

Il sensore può essere localizzato a distanza nell'impianto tramite l'interfaccia IO-Link.

Questa funzione è disponibile solo tramite l'interfaccia IO-Link.

Quando si esegue il comando tramite l'interfaccia IO-Link, i LED di stato di commutazione lampeggiano e sul display lampeggia l'indicazione 🔺 "IO-Link".

▶ Disattivare la funzione tramite IO-Link o premendo un pulsante qualsiasi del dispositivo.

11.6.3 LED dello stato di funzionamento

Il dispositivo è dotato di un LED dello stato di funzionamento che indica gli scostamenti dal funzionamento normale (= casi di diagnosi) mediante un segnale a colori.

La funzione del LED dello stato di funzionamento è regolabile:

LED. M	LED dello stato di funzionamento
ON	Il LED è sempre acceso:Verde nel funzionamento normale, blu o rosso in caso di diagnosi.
OFF	Il LED è permanentemente spento.
Noti	Il LED si accende/lampeggia in blu o rosso solo in caso di diagnosi.

I casi di diagnosi includono:

• Qualità del segnale bassa o assente. Vedere anche:

– Qualità del segnale ➞ 54.

- Messaggi di allarme o di errore. Vedere anche:

- Messaggi di allarme ➕ 56

- Messaggi di errore ➞ 57

Parametrizzazione tramite tasti del dispositivo: LED dello stato di funzionamento

▶ Aprire il menu EF > DIS.
▶ Selezionare LED. M e impostare il LED dello stato di funzionamento.

11.6.4 Leggere i valori del totalizzatore

Per i totalizzatori Vol.1 e Vol.2 è possibile leggere in qualsiasi momento i seguenti valori:

• Quantità attuale della portata (= quantità di consumo dall'ultimo ripristino.)
  • Quantità di consumo prima dell'ultimo ripristino.
• Tempo in minuti dall'ultimo ripristino.

Per il totalizzatore Vol. L è possibile leggere in qualsiasi momento i seguenti valori, determinati per l'intero tempo di funzionamento:

• Portata nella direzione preferita (= direzione di flusso positiva).
• Portata nella direzione non preferita (= direzione del flusso negativa).

Lettura tramite i tasti del dispositivo: Valori del totalizzatore

Richiamare il menu EF > TOTL.
▶ Selezionare Vol.x e leggere i valori di consumo.

11.6.5 Memoria

Il dispositivo memorizza i valori di processo massimi e minimi misurati.

Il valore attuale può essere letto sul dispositivo o tramite l'interfaccia IO-Link.

Valori selezionabili:

• Lo. F: memoria valore minimo per flusso
• Hi. F: memoria valore massimo per flusso
• Lo. T: memoria valore minimo per la temperatura
• Hi. T: memoria valore massimo per la temperatura

I valori memorizzati possono essere ripristinati solo tramite l'interfaccia IO-Link.

È opportuno cancellare la memoria non appena il prodotto funziona, per la prima volta, in condizioni normali.

Lettura tramite i tasti del dispositivo: Memoria

Richiamare il menu EF > DIAG.
▶ Leggere il valore minimo e massimo del processo memorizzato.

11.6.6 Contatore delle ore operative

Il dispositivo memorizza le ore operative dalla prima messa in funzione.

Il valore attuale può essere letto sul dispositivo o tramite l'interfaccia IO-Link.

Il contatore non può essere ripristinato.

Lettura tramite i tasti del dispositivo: Ore operative

Richiamare il menu EF > DIAG.
▶ Selezionare le ore operative e leggere il valore.

11.6.7 Temperatura interna

Il sensore misura la temperatura interna del dispositivo.

Il valore attuale può essere letto sul dispositivo o tramite l'interfaccia IO-Link.

Il dispositivo segnala una temperatura interna elevata nel modo seguente:

• Messaggio di avviso tramite il LED dello stato di funzionamento.
• Riduzione della luminosità del display o spegnimento dello stesso.

Se il dispositivo misura una temperatura interna elevata, la luminosità del display viene regolata automaticamente:

Temperatura interna del dispositivo > 64°C: la luminosità è ridotta al 25%.

Temperatura interna del dispositivo ≥ 90°C: il display viene disattivato.

Lettura tramite i tasti del dispositivo: Temperatura interna

Richiamare il menu EF > DIAG.
▶ Selezionare la temperatura interna e leggere il valore.

11.6.8 Qualità del segnale

La qualità del segnale del sensore può essere influenzata da irregolarità del fluido (ad esempio, forti turbo- lenze, bolle d'aria, particelle o accumuli).

Il dispositivo rileva la qualità del segnale in tre livelli:

Qualità del segnale	Spiegazione	LED dello stato di funzionamento
Normale	Il dispositivo funziona senza limitazioni (funzionamento normale).	si illumina in verde
Bassa	La qualità del segnale è disturbata, ma il dispositivo è ancora conforme alle specifiche.	si illumina in blu
Nessun segnale	Non è disponibile alcun fluido o non è possibile stabili-re il segnale.	rosso lampeggiante

Il valore attuale può essere letto sul dispositivo o tramite l'interfaccia IO-Link.

Inoltre, la qualità del segnale può essere indicata tramite un segnale di commutazione e/o un segnale a colori LED. Vedere anche:

• Segnale di commutazione qualità del segnale ➞ 32
  • LED dello stato di funzionamento → 52

Lettura tramite i tasti del dispositivo: Qualità del segnale

Richiamare il menu EF > DIAG.
▶ Selezionare la qualità del segnale e leggere il valore.

11.6.9 Simulazione

Questa funzione serve a simulare i valori di processo o gli stati di errore, nonché a verificare il corrispondente comportamento del sensore.

La durata della simulazione è impostabile: 1... 60 minuti.

È possibile simulare i seguenti valori:

• Valore di processo per flusso e temperatura
• Valori di processo al di fuori del campo di misura (cr. UL, UL, OL, cr. OL)
  • Quantità di consumo del totalizzatore Vol.1, tenendo conto della modalità di conteggio impostata

Durante la simulazione:

• La barra del titolo del display indica che la simulazione è attiva.
  • I valori simulati vengono visualizzati sul display:

• Valori di processo o eventi simulati (ad es. UL) per portata e temperatura.

• Totalizzatore simulato Vol.1. Il totalizzatore parte da 0.

• Il LED di stato operativo si accende in base ai valori simulati: verde per il funzionamento normale, rosso lampeggiante per i valori di misura al di fuori del campo di misura.

• I LED di stato di commutazione si accendono in base ai valori simulati e alla configurazione di uscita impostata.
• I valori originali del totalizzatore rimangono invariati. Una portata reale durante la simulazione non viene conteggiata.
• Il display non mostra alcun messaggio di avviso o di errore dell'attuale applicazione reale.

Se la simulazione viene avviata tramite IO-Link, può essere interrotta solo tramite IO-Link. Se si tenta di terminare la simulazione tramite i tasti del dispositivo, viene visualizzato 📋.

Parametrizzazione tramite tasti del dispositivo: Simulazione

Richiamare il menu EF > SIM.
▶ Selezionare S. FLW e impostare il valore del flusso da simulare.
▶ Selezionare S. TMP e impostare il valore della temperatura da simulare.
▶ Selezionare S. Tim e impostare la durata della simulazione in minuti.
▶ Selezionare S. On e impostare la funzione:
- On: La simulazione inizia. I valori vengono simulati per la durata impostata su S. Tim. Interruzione pre-mendo un tasto qualsiasi.
• OFF: Simulazione inattiva.

12 Risoluzione dei problemi

Il dispositivo è dotato di varie opzioni per l'autodiagnosi. Esegue un'autodiagnosi durante il funzionamento.

Avvertenze e stati di errore sono indicati sul display, anche a display spento. Inoltre, le indicazioni di anomalia sono disponibili tramite IO-Link.

I segnali di stato sono classificati in base alla raccomandazione Namur NE107.

Se si verificano più eventi di diagnostica contemporaneamente, viene visualizzato soltanto il messaggio di diagnostica dell'evento che ha la massima priorità.

Inoltre, il dispositivo visualizza i seguenti messaggi di allarme e di errore:

• Segnale di commutazione quando si utilizza OUT1 o OUT2 come uscita di diagnosi.
  Vedere anche Segnale di commutazione diagnosi ➕ 30.

- Segnale a colori del LED dello stato di funzionamento.

Vedere anche: LED dello stato di funzionamento ➕ 52.

Se il valore di temperatura misurato non funziona, il valore di processo per il flusso è ancora disponibile.

Tramite IO-Link sono disponibili altre funzioni di diagnosi ➕ Per la descrizione dell'interfaccia IO-Link vedere documentation.ifm.com.

12.1 Messaggi di allarme

Visualizzazione sul display	Indicazione LED	Problema / Rimedio
Display spento	LED dello stato di funzionamento: spentoLED dello stato di commutazione: spenti	Tensione di alimentazione troppo bassa. Controllare la tensione di alimentazione. Display spento. ▶ Verificare se l'impostazionedis. B= OFF ed eventualmente modificarla. LED dello stato di funzionamento spento. ▶ Verificare se l'impostazionedis. M= OFF ed eventualmente modificarla.
Display spento	LED dello stato di funzionamento: rosso lampeggiante	Temperatura interna del dispositivo troppo alta. ▶ Fare raffreddare il dispositivo.
Riga titolo:Cortocircuito OUT1/OUT2 Riga valore di processo: ---	LED dello stato di funzionamento: rosso lampeggianteLED dello stato di commutazione: giallo lampeggiante veloce	Cortocircuito su entrambe le uscite. Verificare se vi sono stati cortocircuiti o sovracorrenti sull'uscita di OUT1 e OUT2.
Riga titolo:Cortocircuito OUT1 Riga valore di processo: ---	LED dello stato di funzionamento: rosso lampeggianteLED1 dello stato di commutazione giallo lampeggiante veloce	Cortocircuito uscita 1. Verificare se si sono verificati cortocircuiti o sovracorrenti sull'uscita di OUT1.
Riga titolo:Cortocircuito OUT2 Riga valore di processo: ---	LED dello stato di funzionamento: rosso lampeggianteLED2 dello stato di commutazione: giallo lampeggiante veloce	Cortocircuito uscita 2. Verificare se si sono verificati cortocircuiti o sovracorrenti su OUT2.
Riga titolo:Limite inferiore Riga valore di processo: UL	LED dello stato di funzionamento: rosso lampeggiante	Campo di indicazione superato per difetto. ▶ Controllare il campo di misura.
Riga titolo:Limite superiore Riga valore di processo:OL	LED dello stato di funzionamento: rosso lampeggiante	Campo di indicazione superato per eccesso.► ▶ Controllare il campo di misura.
Riga titolo:Override attivo Riga valore di processo:---	LED dello stato di funzionamento: rosso lampeggiante	Un valore di processo differisce dal valore misurato. PV è impostato su "0", mentre bit di override è imposta-to su PDOut.► ▶ Disattivare PDOut Override.
Riga titolo:Qualità segnale bassa Riga valore di processo:LOW	LED dello stato di funzionamento: si illumina in blu	Qualità segnale bassa► ▶ Smontare il dispositivo e controlla-re che non presenti accumuli.► ▶ Controllare che l'applicazione non presenti interferenze (bolle d'aria/ particelle).
Riga titolo:▲Riga valore di processo:IO-Link	LED dello stato di commutazione: giallo lampeggiante veloce	Funzione IO-Link per l'identificazione ottica del dispositivo attiva.► Disattivare la funzione IO-Link.
Riga titolo:Simulazione Riga valore di processo:---	LED dello stato di funzionamento: si illumina in verde	Simulazione attiva.► Terminare la simulazione.
Riga titolo:Bloccato tramite pulsanti Riga valore di processo:----		Pulsanti per l'impostazione sul dispo-sitivo bloccati, modifica parametri ri-fiutata.► ▶ Sbloccare il dispositivo utilizzando i pulsanti.
Riga titolo:Bloccato dal sistema Riga valore di processo:---		Pulsanti bloccati tramite software di configurazione; modifica parametri ri-fiutata.► ▶ Sbloccare il dispositivo con l'inter-faccia IO-Link tramite software di configurazione.
Riga titolo:Bloccato da com. Riga valore di processo:---		Parametrizzazione tramite pulsanti bloccata ma attivata tramite IO-Link.► ▶ Terminare la parametrizzazione tramite comunicazione IO-Link.

In caso di allarme, le uscite si comportano secondo l'impostazione FOU = OU. Eccezione: cortocircuito

12.2 Messaggi di errore

Visualizzazione sul display	Indicazione LED	Problema / Rimedio
Riga titolo: Errore hardware Riga valore di processo: ERROR	LED dello stato di funzionamento: si illumina in rosso	Dispositivo difettoso / Anomalia di funzionamento. ▶ Sostituire il dispositivo.
Riga titolo: Errore segnale Riga valore di processo: NOSIGNAL	LED dello stato di funzionamento: rosso lampeggiante	Nessun fluido disponibile o qualità del segnale troppo bassa a causa di anomalie nel tratto di misurazione.► ▶ Verificare se nel tubo è presente fluido.► Smontare il dispositivo e controllare che non presenti accumuli.► ▶ Controllare che l'applicazione non presenti interferenze (bolle d'aria/ particelle).
Riga titolo: Errore parametro Riga valore di processo: PARA	LED dello stato di funzionamento: rosso lampeggiante	Parametrizzazione al di fuori del campo di validità.► ▶ Controllare l'impostazione dei parametri.
Riga titolo: Crit. Limite superiore Riga valore di processo: cr. OL	LED dello stato di funzionamento: rosso lampeggiante	Campo di rilevamento superato per eccesso.► Controllare il campo di misura.
Riga titolo: Crit. Limite inferiore Riga valore di processo: cr. UL	LED dello stato di funzionamento: rosso lampeggiante	Campo di rilevamento superato per difetto.► Controllare il campo di misura.

In caso di anomalia, le uscite si comportano come impostato in FOU.

13 Manutenzione, riparazione e smaltimento

Il funzionamento del dispositivo non richiede manutenzione.

Il dispositivo deve essere riparato soltanto dal costruttore.

▶ Dopo l'uso, smaltire il dispositivo nel rispetto dell'ambiente secondo le norme nazionali vigenti.

14 Impostazione di fabbrica

Parame-tri	SU2030	SU2031 SU2631	SU6030	SU6031 SU6631	SU7030	SU7031 SU7631	SU8030	SU8031 SU8631	SU9030	SU9031
SP1 / FH1	200 l/min	52,83 gal/min	13 l/min	3,43 gal/min	15 l/min	3,96 gal/min	48 l/min	12,68 gal/min	55 l/min	14,53 gal/min
rP1 / FL1	189,6 l/min	50,09 gal/min	12,3 l/min	3,26 gal/min	14,2 l/min	3,76 gal/min	45,5 l/min	12,02 gal/min	52,1 l/min	13,77 gal/min
SP2 / FH2	400 l/min	105,67 gal/min	26 l/min	6,87 gal/min	30 l/min	7,93 gal/min	96 l/min	25,36 gal/min	110 l/min	29,06 gal/min
rP2 / FL2	389,6 l/min	102,92 gal/min	25,3 l/min	6,69 gal/min	29,2 l/min	7,72 gal/min	93,5 l/min	24,7 gal/min	107,1 l/min	28,3 gal/min
FSP1	-20 °C	-4 °F	-20 °C	-4 °F	-20 °C	-4 °F	-20 °C	-4 °F	-20 °C	-4 °F
FEP1	1000 l/min	264,17 gal/min	65 l/min	17,17 gal/min	75 l/min	19,81 gal/min	240 l/min	63,4 gal/min	275 l/min	72,65 gal/min
FrP1	1000 Hz	1000 Hz	1000 Hz	1000 Hz	1000 Hz	1000 Hz	1000 Hz	1000 Hz	1000 Hz	1000 Hz
lmPS1	0,1 L	0,1 gal	0,1 L	0,1 gal	0,1 L	0,1 gal	0,1 L	0,1 gal	0,1 L	0,1 gal
lmPR1	YES	YES	YES	YES	YES	YES	YES	YES	YES	YES
lmPS2	0,1 L	0,1 gal	0,1 L	0,1 gal	0,1 L	0,1 gal	0,1 L	0,1 gal	0,1 L	0,1 gal
lmPR2	YES	YES	YES	YES	YES	YES	YES	YES	YES	YES
ASP2	0 l/min	0 gal/ min	0 l/min	0 gal/ min	0 l/min	0 gal/ min	0 l/min	0 gal/ min	0 l/min	0 gal/ min
AEP2	1000 l/min	264,17 gal/min	65 l/min	17,17 gal/min	75 l/min	19,81 gal/min	240 l/min	63,4 gal/min	275 l/min	72,65 gal/min
Dln2	+EDG	+EDG	+EDG	+EDG	+EDG	+EDG	+EDG	+EDG	+EDG	+EDG
SEL1	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW
ou1	HNO	HNO	HNO	HNO	HNO	HNO	HNO	HNO	HNO	HNO
dOU1	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir
FOU1	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF
SEL2	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW
ou2	I	I	I	I	I	I	I	I	I	I
dOU2	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir
FOU2	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF
uni. F	l/min	gal/min	l/min	gal/min	l/min	gal/min	l/min	gal/min	l/min	gal/min
uni. T	°C	°F	°C	°F	°C	°F	°C	°F	°C	°F
DAP	0,6 s	0,6 s	0,6 s	0,6 s	0,6 s	0,6 s	0,6 s	0,6 s	0,6 s	0,6 s
P-n	PnP	PnP	PnP	PnP	PnP	PnP	PnP	PnP	PnP	PnP
LFC	5 l/min	1,32 gal/min	0,5 l/min	0,13 gal/min	0,5 l/min	0,13 gal/min	1 l/min	0,26 gal/min	1 l/min	0,26 gal/min
MEdl	H2O	H2O	H2O	H2O	H2O	H2O	H2O	H2O	H2O	H2O
Fdir	+	+	+	+	+	+	+	+	+	+
CGA	100 %	100 %	100%	100%	100%	100%	100 %	100 %	100 %	100 %
rTo1	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF
rTo2	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF
FPro1	0+	0+	0+	0+	0+	0+	0+	0+	0+	0+
FPro2	0+	0+	0+	0+	0+	0+	0+	0+	0+	0+
LanG	EN	EN	EN	EN	EN	EN	EN	EN	EN	EN
diS. L	L2. Totl	L2. Totl	L2. Totl	L2. Totl	L2. Totl	L2. Totl	L2. Totl	L2. Totl	L2. Totl	L2. Totl
diS. U	d3	d3	d3	d3	d3	d3	d3	d3	d3	d3
diS. R	0°	0°	0°	0°	0°	0°	0°	0°	0°	0°
diS. B	75 %	75 %	75 %	75 %	75 %	75 %	75 %	75 %	75 %	75 %
coL. F	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh
coL. T	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh
coL. V	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh
LED Mo-de	ON	ON	ON	ON	ON	ON	ON	ON	ON	ON
S. FLW	500 l/min	132,09 gal/min	32,5 l/min	8,59 gal/min	37,5 l/min	9,91 gal/min	120 l/min	31,7 gal/min	137,5 l/min	36,32 gal/min
S. TMP	40 °C	104 °F	40 °C	104 °F	40 °C	104 °F	40 °C	104 °F	40 °C	104 °F
S. Tim	3 min	3 min	3 min	3 min	3 min	3 min	3 min	3 min	3 min	3 min
S. On	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF	OFF
Loc	uLoc	uLoc	uLoc	uLoc	uLoc	uLoc	uLoc	uLoc	uLoc	uLoc
