Prime R600-5 - Ricevitore Rockford Fosgate - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Prime R600-5 Rockford Fosgate in formato PDF.
| Tipo di prodotto | Amplificatore 5 canali per automobile |
| Marca | Rockford Fosgate |
| Modello | Prime R600-5 |
| Altezza | 6,10 cm |
| Larghezza | 19,49 cm |
| Lunghezza | 43,40 cm |
| Potenza nominale (RMS) a 4 Ω | 50 W x 4 (canali 1-4) + 200 W x 1 (sub) |
| Potenza nominale (RMS) a 2 Ω | 75 W x 4 (canali 1-4) + 300 W x 1 (sub) |
| Potenza nominale (RMS) in ponte | 150 W x 2 (canali 1-4) |
| Fusibile interno | 2 x 40 A ATC |
| Fusibile batteria esterna raccomandato | 80 A |
| Rapporto segnale/rumore (a 1 W / 4 Ω) | > 70 dB (ponderato A) |
| Rapporto segnale/rumore (a potenza nominale / 4 Ω) | > 90 dB (ponderato A) |
| Topologia (canali 1-4) | Classe A/B |
| Topologia (sub) | Classe D |
| Filtri integrati | Passa-alto 80 Hz fisso, passa-basso regolabile 50-250 Hz (canali 1-4); passa-basso regolabile 40-130 Hz (sub) |
| Pendenza del filtro | 12 dB/ottava (Butterworth) |
| Risposta in frequenza | 20 Hz - 20 kHz ±1 dB |
| Sensibilità d'ingresso | 150 mV a 8 V (RCA) |
| Impedenza d'ingresso | 20 kΩ |
| Fattore di smorzamento | > 200 |
| Distorsione armonica totale + rumore | < 1,0 % a 4 Ω |
| Punch Bass (canali 1-4) | 0 / +6 / +12 dB a 45 Hz |
| Punch Bass (sub) | Variabile da 0 a +12 dB a 45 Hz |
| Fase (sub) | 0° / 180° |
| Telecomando livello Punch | Inclusa (controllo a distanza del livello sub) |
| Alimentazione | 9 - 16 V CC |
| Protezioni | Cortocircuito, termica, impedenza bassa |
| Garanzia | 1 anno (Prime, Punch, segnali, altoparlanti); 2 anni (Power); 90 giorni (ricondizionato) |
Domande frequenti - Prime R600-5 Rockford Fosgate
Domande degli utenti su Prime R600-5 Rockford Fosgate
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Ricevitore in formato PDF gratuitamente! Trova il tuo manuale Prime R600-5 - Rockford Fosgate e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Prime R600-5 del marchio Rockford Fosgate.
MANUALE UTENTE Prime R600-5 Rockford Fosgate
Installazione e funzionamento
Dear Customer,
Compartimento del motor
Congratulazioni per aver acquistato la miglior marca di amplificatori per auto a livello mondiale. Alla Rockford Fosgate, siamo fanatica per quanto riguarda la miglior riproduzione musicale e siamo compiaciuti che abbiate scelto il nostro prodotto. Dopo anni di competenza ingegneristica, maestria manuale e procedure di prova critica, abbiamo creato una larga gamma di prodotti che riproducono la musica con la limpidezza e la pienezza che vi meritate.
Per ottenere le massime prestazioni vi consigliamo di far installare il vostro nuovo prodotto Rockford Fosgate da un rivenditore autorizzato, in quanto noi forniamo un addestramento specializzato ai nostri tecnici attraverso il Rockford Fosgate Technical Training Institute (RTTI). Vi preghiamo di leggere con cura i termini della garanzia e di serbare sia la ricevuta che l'imballaggio originale per qualsiasi evenienza futura.
Un prodotto superiore ed un'installazione competente rappresentano soltanto una parte del quadro generale quando si tratta del vostro sistema audio. Dovrete assicurarvi che il vostro installatore abbia utilizzato accessori da installazione della Connecting Punch, autentici al 100%. La Connecting Punch ha proprio tutto—da cavi e fili RCA per altoparlanti a connettori Power di linea e di batterie. Insistete! Dopo tutto, il vostro nuovo sistema audio si merita solo il meglio.
Per aggiungere poi il tocco finale alla vostra nuova immagine da Rockford Fosgate, dovrete ordinare gli accessori Rockford, che comprendono di tutto—dalle magliette e le giacche ai cappelli e gli occhiali da sole.
Per ottenere un opuscolo gratuito illustrante i prodotti della Rockford Fosgate nonché gli accessori, visitate il nostro sito: www.rockfordfosgate.com
oppure, negli USA, chiamare il numero 1-800-669-9899 o il FAX 1-800-398-3985.
Da tutti gli altri paesi, telefonare al numero +001-480-967-3565 oppure inviare una fax al numero +001-480-967-8132.
OSSERVATE LE REGOLE DEL "SUONO SENZA PERICOLI"
La costante esposizione a livelli di pressione acustica al di sopra dei 100dB possono causare perdita permanente dell'udito. I sistemi audio ad alta potenza possono produrre livelli di pressi acustica ben superiori ai 130dB. Si consiglia il buon senso e l'osservanza delle regole del “suo senza pericoli”
Se dopo aver letto il vostro manuale, aveste ancora delle domande al riguardo del vostro prodotto, vi preghiamo di consultare il vostro rivenditore Rockford Fosgate. Se necessitaste di qualsiasi assistenza ulteriore, potrete telefonarci direttamente al numero 1-800-669-9899.Vi chiederemo di fornire il vostro numero di serie, numero di modello, e la data d'acquisto.
Il numero di serie è ubicato sull'esterno della scatola. Vi preghiamo di annotarlo in modo permanente nello spazio fornito di sotto. Questo numero vi servirà da verifica nei confronti della vostra garanzia di fabbi e potrebbe rivelarsi utile nel recupero della vostra unità di fonte se mai venisse rubata.
Numero di serie: ____
Numero di modello: ____
INDICE
| Introduzione | Funzionamento 2 |
| Istruzioni di sicurezza. | Regolazione del guadagno |
| Caratteristiche del design | Regolazione della frequenza di incrocio . . . 8 |
| Installazione | Equalizzatori 5-Punch. |
| Considerazioni sull'installazione | Individuazione/riparazione guasti. |
| Posizionamento | Specifiche |
| Batteria e caricamento | Informazioni inerenti alla garanzia |
| Cablaggio del sistema | limitata. |
NOTA: Ripassare ciascuna sezione per ulteriori ragguagli.
©2010 Rockford Corporation. Tutti i diritti riservati.
Rockford Fosgate, il logo Rockford Fosgate, il logo POWER e il logo PUNCH sono marchi di fabbrica depositati o marchi di fabbrica di Rockford Corporation.
PRIMI PASSI
Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprietario rivenditore e all'installatore. Per coloro che desiderano informazioni rapide circa l'installazione di questo prodotto, vi preghiamo di consultare la sezione Installazione di questo manuale. Altri ragguagli sono disponibili attraverso l'Indice. Alla Rockford Fosgate, abbiamo fatto di tutto per assicurarci che tutte le informazioni contenute in questo manuale fossero d'uso corrente. Pertanto, dato che siamo sempre alla ricerca di nuovi modi per migliorare i nostri prodotti, tali informazioni sono soggette a modifiche senza preavviso.
ISTRUZIONI DI SICUREZZA
AVVERTIMENTO
Questo simbolo con la dicitura “AVVERTIMENTO” intende avvertire l’utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o persino la morte.
ATTENZIONE
Questo simbolo con la dicitura “ATTENZIONE” intende avvertire l'utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o danni all'unità.
ATTENZIONE:
Per evitare lesioni personali e danni all'unità, vi preghiamo di leggere e seguire le istruzioni in questo manuale. Desideriamo che questo sistema audio vi procuri soddisfazione, non un mal di capo.
ATTENZIONE:
Se aveste dei dubbi circa l'installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate.
ATTENZIONE:
Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericoli d'incendio e/o potenziali lesioni personali.
CONTENUTO DELL'IMBALLAGGIO
Un amplificatore a 5 canali Prime R600-5 Manuale di installazione e funzionamento
Kit per gli attrezzi da montaggio
Il kit per gli attrezzi compreso con ciascun amplificatore contiene tutti gli attrezzi da montaggio necessari per fissare l'amplificatore al veicolo.
Vi preghiamo di visitare il nostro sito internet per le più recenti informazioni su tutti i prodotti Rockford.
www.rockfordfosgate.com
R600-5

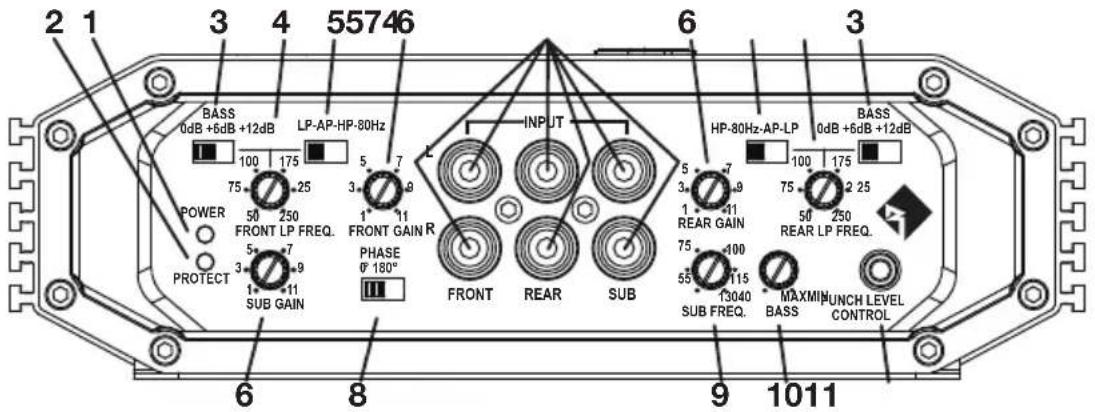

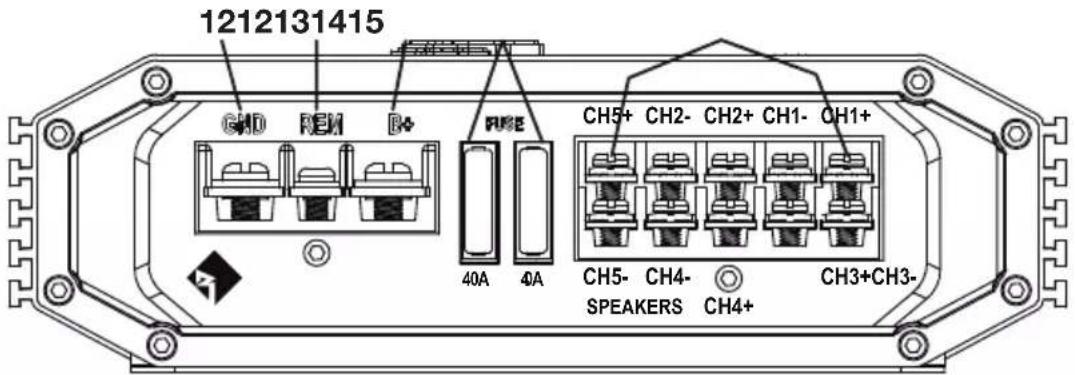

2. LED di protezione – Questo LED si accende se viene rilevato un corto circuito o un'impedenza troppo bassa ai collegamenti con i diffusori. In tal caso, l'amplificatore si spegne automaticamente.
3. Punch Basso – Il comando del Basso Punch rappresenta una regolazione di banda stretta a 45Hz, regolabile tra 0dB e +6dB e +12dB.
4. Frequenza di incrocio variabile – Gli amplificatori hanno un filtro Butterworth incorporato da 12dB/ottava con un punto di incrocio variabile dai 50Hz ai 250Hz.
5. Interruttore di crossover - interruttore selezionabile per funzionamento 80Hz High-Pass (HP), passa-alto, All Pass (AP), passa-tutto, o Low-Pass (LP), passa-basso.
6. Comando del guadagno – Il comando del guadagno d'ingresso è stato preregolato per essere conforme con l'uscita della maggiore parte delle unità di fonte. Può essere regolato in modo da conformarsi ai livelli di uscita provenienti da una varietà di unità di fonte.
7. Spinotti d'ingresso RCA – Gli spinotti RCA standard di fabbrica forniscono un collegamento facile per l'ingresso del livello di segnale. Sono placcati in nichel per prevenire le alterazioni del segnale causate dalla corrosione.
8. Regolatore di fase (Sub) – Consente di selezionare la fase in uscita dell'amplificatore tra 0° e 180°.
9. Frequenza di Incrocio Variabile (Sub) – Gli amplificatori hanno un filtro Butterworth incorporato da 12dB/ottava con un punto di incrocio variabile dai 40Hz ai 130Hz.
10. Punch Bass (Sub) – Si tratta di un livello di controllo dei bassi regolabili tra 0dB a +12dB @ 45Hz.
11. Comando a distanza di livello Punch (Sub) – Quando è collegato, il "Gain Control" è collegata e vi permette di controllare in remoto il livello di uscita del amplificatore dal centro trattino o console.
12. Terminali di potenza – I connettori a morsetto di alimentazione e di massa sono placcati in nickel e sono in grado di accettare conduttori di diametro fino a 4 AWG #8.
13. Terminale REM – Questo connettore robusto a morsetto placcato in nickel è in grado di accettare conduttori di diametro compreso tra 8 AWG #8. Questo terminale viene utilizzato per accendere o spegnere l'amplificatore a quando viene alimentato con +12V c.c.
14. Fusibile – Questo fusibile ATC è accessibile con facilità in caso di guasto. Sostituire sempre i fusibili con modelli di tipo e portata identici. Riferirsi ai dati tecnici per informazioni sul valore nominale dei fusibili.
15. Terminali degli altoparlanti – I connettori tipo morsetto placcati in nichel (+ e -) sono in grado di accettare conduttori di diametro compreso tra 8 AWG #8.
CONSIDERAZIONI SULL'INSTALLAZIONE
Segue un elenco degli utensili necessari per eseguire l'installazione:
Portafusibile e fusibile.
(Per informazioni sulla portata dei fusibili, consultare le specifiche.)
Voltmetro/ohmetro
Pinze spelafili
Pinze raggrinzafili
Pinze tagliafili
Cacciavite a croce no.2
Chiave per morsetto batteria
Trapano e punte assortite
Guaina termoretraibile avente un diametro di 0,32 cm
Connettori vari
Lunghezza adeguata—Filo di tensione rosso
Lunghezza adeguata—Filo di accensione a telecomando
Lunghezza adeguata—Filo di massa nero
NOTA: Per il collegamento di alimentazione (B+) e massa (GND) consigliamo di usare conduttori di misura 4 AWG.
Questa sezione si concentra su alcune considerazioni a livello di veicolo inerenti all'installazione del vostro amplificatore.Programmando a priori la configurazione del vostro sistema audio nonché i migliori cablaggi,ris tempo durante l'installazione.Quando avrete deciso la miglior configurazione per il vostro nuovo sistema ai assicuratevi di poter accedere facilmente a ciascuna componente per effettuare le regolazioni necessarie.
ATTENZIONE:
Se aveste dei dubbi circa l'installazione, rivolgetevi ad un tecnico qualificato Rockford Fosgate.
ATTENZIONE:
Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericoli d'incendio e/o potenziali lesioni personali.
Prima di iniziare qualsiasi operazione d'installazione,vi consigliamo di seguire queste semplici regole:
I. Assicuratevi di aver letto tutte le istruzioni con cura e di averle capite prima di effettuare qualsiasi tentativo d'installazione nei confronti dell'unità.
2. Per motivi di sicurezza, scollegate il cavo negativo dalla batteria prima di dare l'avvio all'installazione.
3. Per facilitare l'installazione, vi consigliamo di far scorrere tutti i cavi prima di montare la vostra unità di fonte nell'ubicazione desiderata.
4. Fate passare tutti i cavi RCA vicini l'uno all'altro ma lontano da fili ad alta tensione.
5. Usate connettori di alta qualità per garantire un'installazione che da affidamento e per ridurre al minimo la perdita di segnali o di potenza.
6. State attenti prima di trapanare! Cercate di non trapanare e di non tagliare i serbatoi della benzina; le condutture del carburante, dei freni, del sistema idraulico e a depressione; nonché i fili elettrici quando state lavorando su qualsiasi veicolo.
7. Non fate mai scorrere i fili sotto il veicolo. Avrete la protezione migliore faccendo scorrere i fili all'interno del veicolo.
8. Evitate di far scorrere i fili sopra o attraverso delle estremità affiliate. Usate guarnizioni di tenuta in gomma o in plastica per proteggere qualsiasi filo che passi attraverso del metallo, soprattutto il parafiamma.
9. Proteggete SEMPRE sia la batteria che il sistema elettrico usando fusibili adatti. Installate sia un fusibile che un portafusibili adeguati sul filo a tensione da +12V entro 45,7 cm.dal terminale della batteria.
10. Quando eseguite la messa a terra del telaio del veicolo, raschiate tutta la vernice dal metallo per assicurarvi collegamento a terra pulito e saldo. I collegamenti a terra dovrebbero essere più corti possibile e sempre a metallo che sia saldato all'autotelaio del veicolo.
POSIZIONAMENTO
Scompartimento del motore
Non montate mai questa unità nello scompartimento del motore. Ciò annullerà la vostra garanzia.
Montaggio nel bagagliaio
Il montaggio dell'amplificatore in posizione verticale o invertita sarà sufficiente a fornire adeguato raffreddamento all'unità.
Se l'amplificatore viene montato sul fondo del bagagliaio, si ottiene il migliore raffreddamento dell'unità.
Montaggio nello scampartimento passeggeri
Se montate l'amplificatore nell'abitacolo, esso funzionerà finché possiate fornire una quantità sufficiente di permettere all'amplificatore di raffreddarsi. Se avete intenzione di montare l'amplificatore sotto il sedile del veicolo, dovete lasciare un vuoto d'aria di almeno 2,54 cm attorno al dissipatore di calore dell'amplificatore.
Se montate l'amplificatore nell'abitacolo, lasciando un vuoto d'aria meno di 2,54 cm attorno al suo dissipatore di calore, non otterrete il raffreddamento necessario e ciò comprometterà notevolmente la prestazioni dell'amplifico non è assolutamente raccommandabile.
Gli amplificatori rappresentano un ulteriore carico sulla batteria e sul sistema di caricamento del veicolo consiglia di controllare la condizione dell'alternatore e della batteria per assicurarsi che il sistema elettrisia in grado di far fronte al carico aggiuntivo dovuto al sistema stereofonico. I sistemi elettrici standard buone condizioni dovrebbero poter far fronte al carico supplementare di qualsiasi amplificatore della ser Power senza alcun problema, sebbene la vita della batteria nonché quella dell'alternatore potrebbero ridursi leggermente. Per sfruttare al massimo le prestazioni del vostro amplificatore, vi consigliamo di utilizzare una batteria robusta ed un condensatore ad accumulazione di energia.
CABLAGGIO DEL SISTEMA
| Italiano | ATTENZIONE: | Se aveste dei dubbi circa l'installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate. |
| ATTENZIONE: | Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità,pericoli d'incendio e/o potenziali lesioni personali. | |
| ATTENZIONE: | Evitate di far scorrere i fili elettrici vicino ai cavi d'entrata a basso livello, alle antenne,ai cavi di tensione, ad attrezzature sensibili o a cablaggi preassembl elettrici portano una tensione notevole e potrebbero indurre rumori dentri sistema audio. |
I. Programmate il cablaggio dei fili.Tenete i fili RCA insieme ma isolati dai cavi a tensione dell'amplificatore e qualsiasi accessorio auto ad alta tensione, soprattutto i motori elettrici. Ciò è necessario per evitare che proveniente da campi elettrici irradiati possa accoppiarsi con il segnale audio.Quando fate scorrere i fili attraverso il parafiamma o attraverso qualsiasi barriera metallica,proteggeteli con delle guarnizioni di tenuta in gomma o plastica per evitare i cortocircuiti.Lasciate i fili piuttosto lunghi a questo punto;più tardi potrete regolare la lunghezza in modo più preciso.
NOTA: Per il collegamento di alimentazione (B+) e massa (GND) consigliamo di usare conduttori di misura 4 AWG.
- Predisporre il filo ROSSO (cavo di alimentazione) per collegamento all'amplificatore spelando l'estremità del suo rivestimento isolante per una lunghezza di 3/8 di pollice (1 cm) Strozzare un connettore a forcella o ad: sull'estremità spelata del conduttore e collegare al terminale B+. Serrare la vite di fermo per fissare il cavo sul posto.
NOTA: Il cavo B+ DEVE avere un fusibile a non più di 45,7 cm dalla batteria del veicolo. Installare il portafusibili sotto il cofano e verificare che i collegamenti siano a tenuta stagna.
-
Tagliare il cavo ROSSO (alimentazione) entro 45,7 cm dall'amplificatore e inserire un portafusibili in linea. Per informazioni sulla portata dei fusibili da usare, consultare il capitolo Specifiche. NON installare il fusibile a questo punto.
-
Spelare 1/2 pollice (1,3 cm) dall'estremità sul lato batteria del cavo di alimentazione e strozzare sul cavo u terminale ad anello di dimensione opportuna. Servirsi del terminale ad anello per collegare il cavo al posit batteria.
-
Predisporre il filo NERO (cavo di messa a terra) per collegamento all'amplificatore spelando l'estremità del suo rivestimento isolante per una lunghezza di 3/8 di pollice (1 cm) Strozzare un connettore a forcella o ad i sull'estremità spelata del conduttore e collegare al terminale GROUND (TERRA). Serrare la vite di fermo fissare il cavo sul posto.Preparate la messa a terra del telaio raschiando via la vernice dalla superficie met pulitela accuratamente,rimovendo ogni traccia di lubrificazione e di sudiciume.Spelate l'altra estremità del filo attaccategli un serrafili ad anello. Fissate il cavo al telaio usando una vite non anodizzata e una rondella a
NOTA: Far in modo che il cavo NERO (Massa) sia il più corto possibile. Sempre meno di 76 cm.
- Predisporre il filo di accensione del comando a distanza per collegamento all'amplificatore spelando l'estremità del suo rivestimento isolante per una lunghezza di 3/8 di pollice (1 cm) Strozzare un connettore a forcella o sull'estremità spelata del conduttore e collegare al terminale REMOTE (COMANDO A DISTANZA). Serrar di fermo per fissare il filo sul posto. Collegare l'altro estremo del cavo REM a una fonte positiva commu
Volt.La tensione commutata proviene generalmente cavo dell'accensione remota dell'amplificatore dell'unità di fonte.Qualora l'unità sorgente non avesse tali uscite disponibili, la soluzione consigliata consiste nel cablare un commutatore meccanico in linea con una fonte da 12 volt per attivare l'amplificatore.
- Montate l'amplificatore saldamente al veicolo o all'apposita struttura di supporto.Assicuratevi di non montare l'amplificatore su pannelli di plastica o di cartone in quanto ciò potrebbe permettere alle viti di allentarsi e fuoriuscire dal pannello durante le vibrazioni stradali o se il veicolo dovesse arrestarsi improvvisamente.
- Collegiate il segnale di fonte inserendo i cavi RCA negli spinotti d'ingresso ubicati sull'amplificatore stesso.
ATTENZIONE: Prima di collegare i cavi RCA accettarsi sempre che l'amplificatore sia spento e scollegato. Se non lo si fa, si rischia di danneggiare l'amplificatore e/o i componenti a esso collegati.
- Collegare i diffusori. Spelare i fili dei diffusori per una lunghezza di 3/8 di pollice (1 cm), strozzare i connettori del tipo a forcella o ad anello sul filo spelato e collegare i fili ai terminali dei diffusori. Serrare la vite per fissare sul posto. Assicuratevi di mantenere la corretta polarità per gli altoparlanti. NON collegate a massa nessuno dei cavi dell'amplificatore in quanto ciò potrebbe dar luogo ad un funzionamento instabile.
10 Eseguite un controllo finale dell'intero cablaggio del sistema per assicurarvi che tutti i collegamenti siano corretti. Controllate tutti i collegamenti di tensione e di massa per la presenza di fili sfrangiati o di collegamenti allentati che potrebbero dar luogo a problemi. Installare il fusibile in linea vicino al collegamento della batteria.
NOTA: Questo amplificatore è sconsigliato per carichi di impedenza inferior a 2 stereone 4 in parallelo (ch. 1/2/3/4) a (Sub).

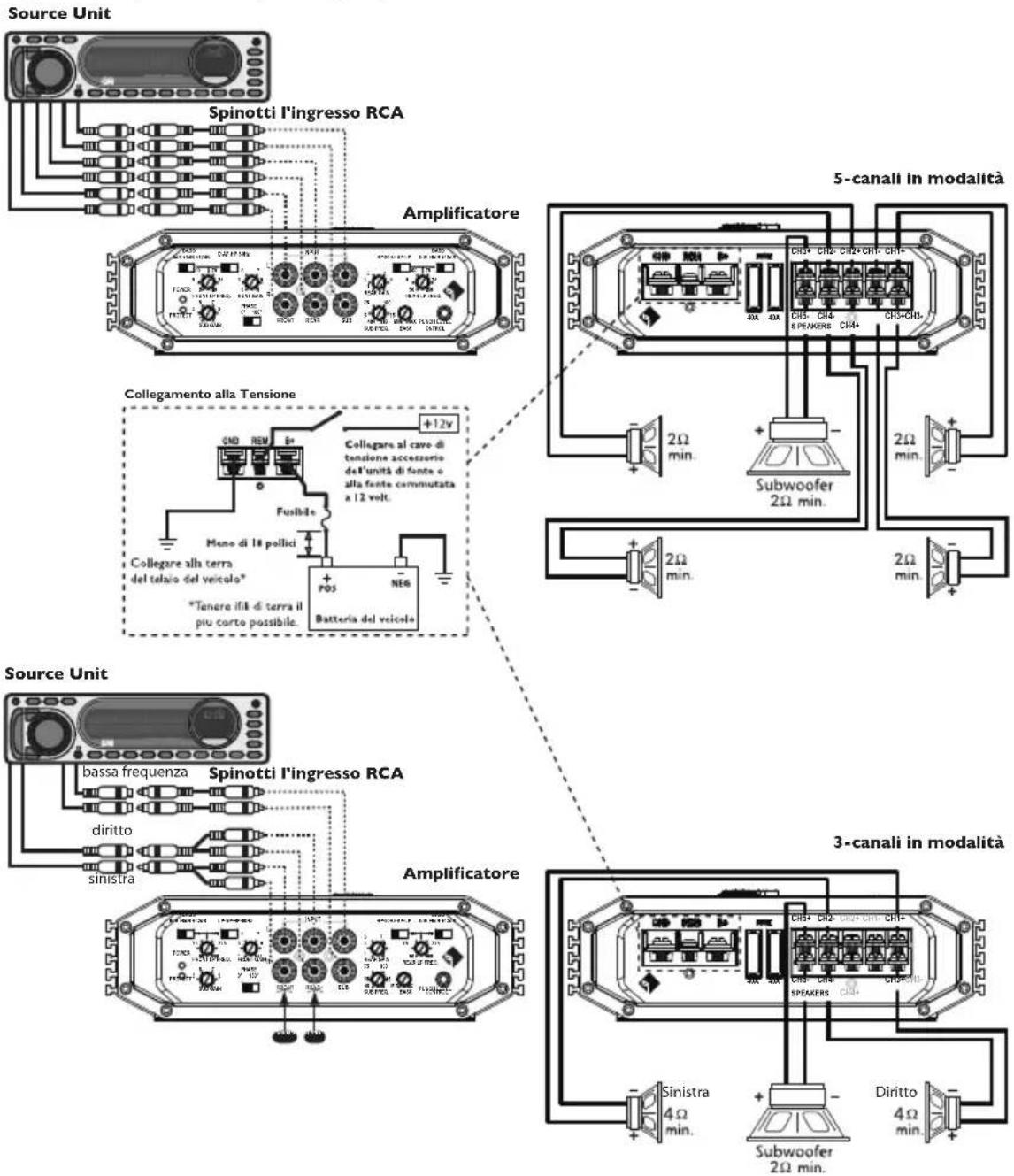

Per regolare l'impostazione per il guadagno, abbassare completamente i guadagni per l'amplificatore (ruotando in senso antiorario). Alzare il volume dell'unità di fonte finché la distorsione non diventi udibile, e poi abba finché la distorsione non sia più udibile. Nella maggior parte delle unità, ciò avviene quasi al volume ma: Quindi aumentare il guadagno dell'amplificatore fino a quando il volume è al livello desiderato.
ATTENZIONE: Si consiglia di non selezionare un guadagno troppo alto per non avere troppo r e distorsione.
REGOLAZIONE DELLA FREQUENZA DI INCROCIO
Posizionando l'interruttore di crossover sulla posizione HP (passa alto), l'amplificatore viene impostato sulla modalità passa alto 80 Hz, permettendo il passaggio di frequenze al di sopra della frequenza di interruza. Posizionando l'interruttore di crossover sulla posizione AP (passa tutto), l'amplificatore viene impostato in modalità passa tutto, evitando eventuali regolazioni di crossover e permettendo il passaggio di tutte le
Posizionando l'interruttore di crossover sulla posizione LP (passa basso), l'amplificatore viene impostato sulla modalità passa basso regolabile tra 50 e 250 Hz, permettendo il passaggio di frequenze al di sotto dell di interruzione. Ruotare la manopola di regolazione del crossover del tutto in basso. Con il sistema in ruotare la manopola di regolazione per aumentare la frequenza di crossover lentamente fino a raggiunge punto di crossover desiderato. Un buon valore da cui iniziare è circa 80 Hz.
Il canale sub utilizes un proprio crossover passa basso, regolabile tra 40Hz-130Hz.
PUNCH BASSO
Eseguire quanto segue separatamente per ciascun canale. Il comando del Punch Basso rappresenta una regolazione di banda stretta a 45 Hz, regolabile tra 0 dB e +6dB e +12 dB.
Il canale dedicato sub utilizza un variabile di controllo dei bassi da 0 dB a +12 dB, centrato a 45Hz.
REGOLATORE DI FASE
Consente di selezionare la fase in uscita dell'amplificatore tra 0° e 180°.
PUNCH BASS
Quando è collegato, il "Gain Control" è collegata e vi permette di controllare in remoto il livello di uscita del amplificatore dal centro trattino o console.

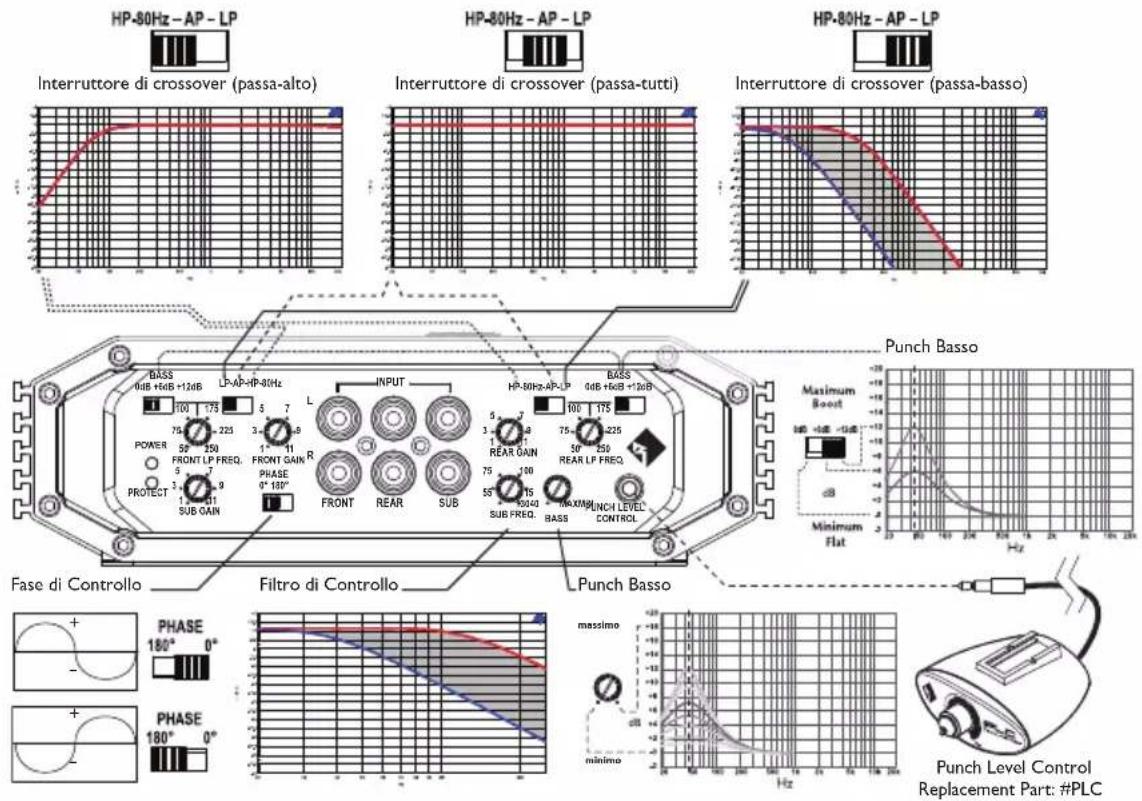

Procedura I: Controllate che l'amplificatore abbia i collegamenti adeguati.
Controllate che la spia dell'ACCENSIONE sia accesa. Se la spia di ACCENSIONE è accesa, passan altrimenti continuare
I. Controllare il fusibile in linea sul cavo positivo della batteria.Sostituire,se necessario.
2. Controllare il fusibile sull'amplificatore.Sostituire,se necessario.
3. Controllate che la messa a terra sia collegata al metallo non verniciato del telaio del veicolo. Se necessario, effettuare riparazioni o sostituzioni.
4. Controllate che ci siano dai 9 ai 16 volt di tensione al cavo positivo della batteria e al cavo di accensione del comando a distanza. Controllate che ci siano collegamenti di qualità per entrambi i cavi con l'amplificatore, l'impianto stereofonico e la batteria/portafusibili. Se necessario, effettuare riparazioni o sostituzioni.
Procedura 2:gli indicatori luminosi per la protezione o la temperatura sono acc
I. Se l'indicatore di protezione è acceso, ciò può indicare un corto circuito nel collegamento con gli altoparlanti. Controllare che i collegamenti agli altoparlanti siano corretti e utilizzare un misuratore di resistenza per controllare che non ci siano corto circuiti nei cavi dell'altoparlante. L'indicatore di protezione si può accendere anche in caso di impedenza dell'altoparlante troppo bassa.
2. Se la spia termica si accende, controllare che l'impedenza dei diffusori sia corretta e modificare il cablaggio se necessario. Ciò può anche indicare che si stanno fornendo all'amplificatore livelli di potenza molto alti senza adeguata ventilazione dell'unità Spegnere il sistema e lasciare che l'amplificatore si raffreddi. Controllare che l'impianto di carica del veicolo mantenga la tensione corretta. Se questi punti non correggono il problema, potrebbe esseri un guasto nell'amplificatore; per supporto, mettersi in contatto con l'assistenza clienti.
Procedura 3: Controllare le uscite audio dell'amplificatore.
I. Controllare che sia il sistema stereofonico che l'amplificatore siano collegati correttamente all'entrata RCA. Controllare che lungo l'intera lunghezza dei cavi non ci siano attorcigliamenti, giunture, ecc. Verificare che alle entrate RCA non si abbia corrente alternata con il sistema stereofonico acceso. Se necessario, effettuare riparazioni o sostituzioni.
2. Scollegare l'ingresso RCA dall'amplificatore. Collegare l'ingresso RCA dal sistema stereofonico di prova direttamente all'ingresso dell'amplificatore.
Procedura 4: Controllate l'amplificatore se si verificasse uno schiocco al momento dell'accer
I. Scollegate il segnale d'entrata verso l'amplificatore;spegnete e riaccendete l'amplificatore.
2 Se il rumore venisse eliminato, collegate il cavo a tensione REMOTE dell'amplificatore all'unità di fonte con un modulo di accensione ad azione ritardata.
OPPURE
I. Usate una fonte da 12 volt diversa per il cavo a tensione REMOTE dell'amplificatore (in altri termini, direttamente dalla batteria).
2 Se il rumore venisse eliminato, usate un relé per isolare l'amplificatore da entrate ed uscite rumorose al momento dell'accensione.
Procedura 5: Controllate l'amplificatore se si verificasse un rumore eccessivo a livello del r
I. Fate scorrere tutti i fili che portano segnali (RCA, cavi degli altoparlanti) lontano dalla tensione e dai fili della messa a terra.
OPPURE
- Bipassate tutte le componenti elettriche tra il sistema stereofonico e l'amplificatore(i). Collegiate il sistema stereofonico direttamente all'entrata dell'amplificatore.Se il rumore sparisse, vuol dire che l'unità bipassata è la fonte del rumore.
OPPURE
- Rimuovete i fili della messa a terra esistenti per tutte le componenti elettriche. Ricollegateli alla terra in ubicazioni diverse. Controllate che l'ubicazione della messa a terra sia una superficie metallica pulita, senza verniciature, ruggine, ecc
OPPURE
- Aggiungete un cavo secondario per la messa a terra dal terminale negativo della batteria al metallo del telaio o del monoblocco del veicolo.
OPPURE
- Fate esaminare sia l'alternatore che la carica della batteria dal vostro meccanico. Controllate che il sistema elettrico del veicolo sia funzionante, compreso il distributore, le candele, i fili delle candele, il regolatore di tensione, ecc.
MODELLO - PRIME R600-5
Potenza continua a regime (RMS) - Misurata a 14,4 volt da batteria
Carico da 4 per canale 50 Watts x 4 + 200 Watts x l
Carico da 22 per canale 75 Watts x 4 + 300 Watts x l
Carico da 42 in parallelo 150 Watts x 2 + n/a
Dimensioni: Altezza 6,10 cm
Larghezza 19,49 cm
Lunghezza 43,40 cm
Fusibili Amplificatore Interno (2) 40A ATC
Portata fusibili batteria (Amp) Esterno (Non fornito)
80A
Rapporto segnale pesato "A" a disturbi
Riferito a I W in 4 ohm (CEA-2006)
Rapporto segnale pesato "A" a disturbi
Riferito a uscita nominale in 4 ohm
Amplificatore Topologia (Ch. 1/2/3/4)
Amplificatore Topologia (Sub)
Pendenza crossover
Frequenza di crossover (Ch. 1/2/3/4)
70 dB
90 dB
Class A/B
Class D
12dB/ottava Butterworth
Passa alto a 80Hz
Passa Basso variabile tra 50Hz e 250Hz
Passa Basso variabile tra 40Hz e 130Hz
20Hz a 20KHz ± 1dB
Variabile da 150mV a 8V (input RCA)
La protezione contro i cortocircuiti spegne
l'amplificatore in caso di impedenza troppo
bassa o di fili dei diffusori cortocircuitati.
Selezionabile tra 0dB/+6dB/+12dB a 45Hz
Variabile tra 0dB e +12dB a 45Hz
1^ / 180^
20K ohm
Da 9 a 16 V c.c.
No
40dB @ 1KHz
200
< 1,0 a 4 ohm
Frequenza di crossover (Sub)
Risposta di frequenza
Intervallo di variazione della tensione per il segnale
Protezione
Punch Basso (Ch. 1/2/3/4)
Punch Basso (Sub)
Fase (Sub)
CMRR (rapporto di reazione del modo comune)
Fattore di smorzamento
THD+N (distorsione armonica totale + disturbo)
Queste specifiche sono conformi allo standard per gli amplificatori di potenza CEA-2006
La Rockford Corporation offre una garanzia limitata sui prodotti della Rockford Fosgate alle seguenti condizioni:
Lunghezza della garanzia
Unità di fonte, altoparlanti, elaboratori di segnali e amplificatori PRIME, PUNCH — I anno
Amplificatori POWER — 2 anni
Prodotti rimessi a nuovo dalla fabbrica — 90 giorni (è necessaria la ricevuta)
Ciò che è coperto dalla garanzia
Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti da p rivenditori autorizzati della Rockford Fosgate negli USA o nei suoi possedimenti. Prodotti acquistati clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti solamente dal distributore di quel paese e non dalla Rockford Corporation.
Chi è coperto dalla garanzia
Questa garanzia copre solamente l'acquirente originale di un prodotto della Rockford che sia sta acquistato presso un rivenditore autorizzato della Rockford Fosgate negli USA. Per richiedere l'assistenza, l'acquirente deve fornire alla Rockford una copia della sua ricevuta, indicante il nome dell'acquirente, il nome del rivenditore, il prodotto acquistato e la data di acquisto.
I prodotti che risulteranno difettosi durante il periodo della garanzia saranno riparati oppure sosi (con un prodotto giudicato equivalente) alla piena discrezione della Rockford.
Ciò che non è coperto dalla garanzia
I. Danni causati da incidente, abuso, uso erroneo, acqua, furto, spedizione.
2. Qualsiasi costo o spesa relativa alla rimozione o alla reinstallazione del prodotto.
3.L'assistenza tecnica eseguita da chiunque non sia alle dipendenze della Rockford o di un centro assistenza tecnica autorizzato della Rockford Fosgate
4. Qualsiasi prodotto su cui il numero di serie è stato deturpato, alterato o rimosso
5. Danni susseguenti ad altre componenti
6. Qualsiasi prodotto acquistato fuori dagli USA
7. Qualsiasi prodotto non acquistato presso un rivenditore autorizzato della Rockford Fosgate
Limite sulle garanzie tacite
Qualsiasi garanzia tacita, comprese le garanzie di idoneità all'uso ed alla commerciabilità, sono limiti nella loro durata al periodo coperto dalla garanzia esplicita spiegata di sopra. Alcuni stati non permettono limitazioni sulla lunghezza di una garanzia tacita. Pertanto, questa limitazione potrebbe essere applicabile. È vietato assumere, a nome della Rockford Fosgate, qualsiasi altra responsabilità i relazione alla vendita del prodotto.
Come richiedere l'assistenza tecnica
Contattare il rivenditore autorizzato Rockford Fosgate dal quale si èacquistato il prodotto.
Per ulteriore aiuto, si può chiamare l'assistenza clienti Rockford al numero 1-800-669-9899. Dovr ottenere un numero RA (numero di autorizzazione per la restituzione) per restituire qualsiasi prodotto alla Rockford Fosgate.Sarete responsabili della spedizione del prodotto alla Rockford.
Garanzia UE
Questo prodotto risponde ai requisiti della garanzia UE tuttora in vigore.Vi preghiamo di rivolgei vostro rivenditore autorizzato per ulteriori dettagli.
Installation assistance available at:
