MANUALE UTENTE Marine M600-4D Rockford Fosgate

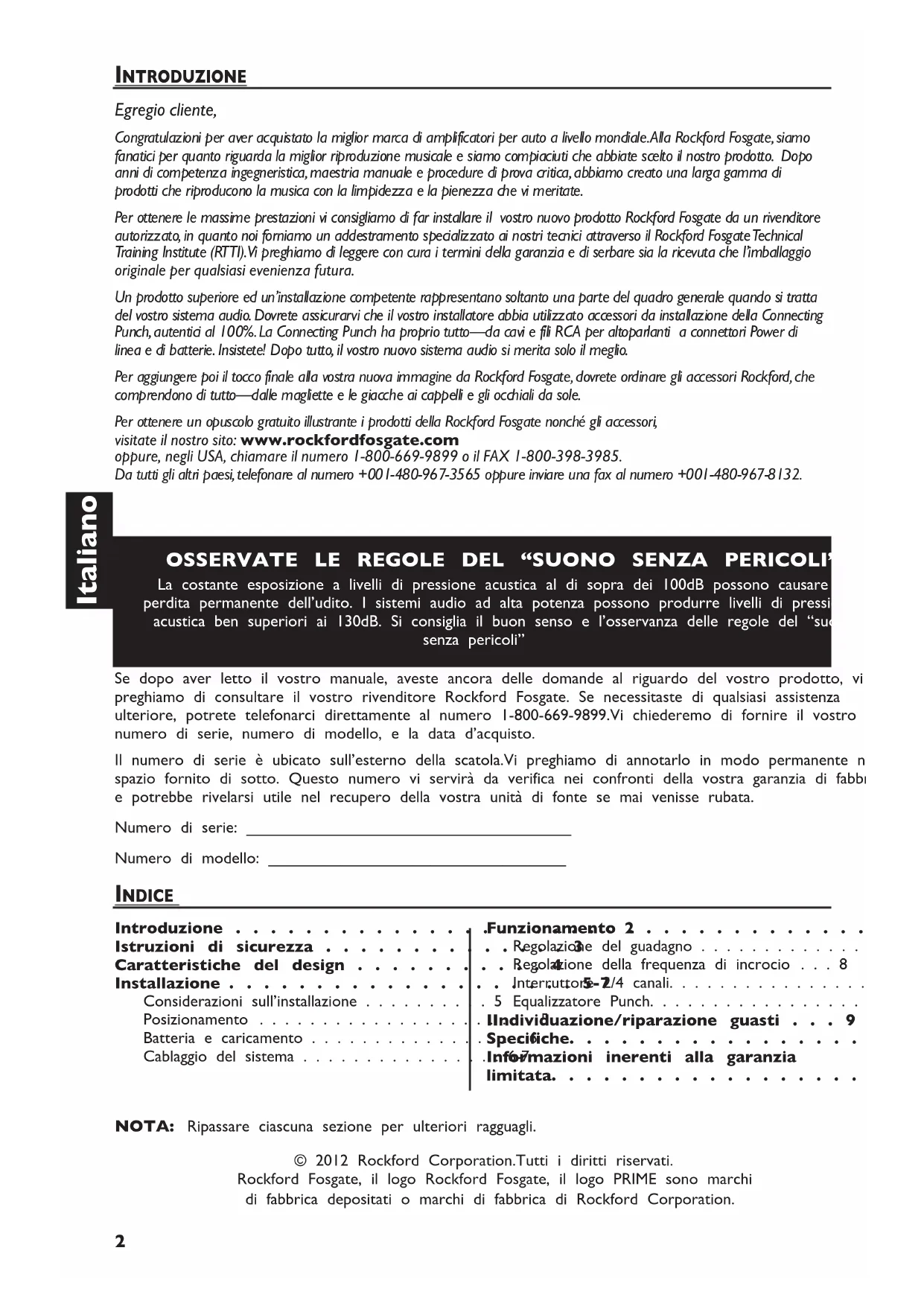

PRIMI PASSI Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprietario, al rivenditore e all’installatore. Per coloro che desiderano informazioni rapide circa l’installazione di questo prodotto, vi preghiamo di consultare la sezione Installazione di questo manuale.Altri ragguagli sono disponibili attraverso l’Indice. Alla Rockford Fosgate, abbiamo fatto di tutto per assicurarci che tutte le informazioni contenute in questo manuale fossero d’uso corrente. Pertanto, dato che siamo sempre alla ricerca di nuovi modi per migliorare i nostri prodotti, tali informazioni sono soggette a modifiche senza preavviso. Vi preghiamo di visitare il nostro sito internet per le più recenti informazioni su tutti i prodotti Rockford. www.rockfordfosgate.com Il kit per gli attrezzi compreso con ciascun amplificatore contiene tutti gli attrezzi da montaggio necessari per fissare l’amplificatore al veicolo.

ISTRUZIONI DI SICUREZZA

Questo simbolo con la dicitura “AVVERTIMENTO” intende avvertire l’utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o persino la morte. Questo simbolo con la dicitura “ATTENZIONE” intende avvertire l’utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o danni all’unità. ATTENZIONE: Per evitare lesioni personali e danni all’unità,vi preghiamo di leggere e seguire le istruzioni in questo manuale.Desideriamo che questo sistema audio vi procuri soddisfazione,non un mal di capo. ATTENZIONE: Se aveste dei dubbi circa l’installazione,rivolgetevi ad un tecnico qualificato della Rockford Fosgate. ATTENZIONE: Prima dell’installazione,scollegate il terminale negativo (-) della batteria per evitare danni all’unità, pericoli d’incendio e/o potenziali lesioni personali. Modello M400-4D o M600-4D Amplificatore di potenza a 4 canali Manuale di installazione e funzionamento Kit per gli attrezzi da montaggio4 Italiano

CARATTERISTICHE DEL DESIGN

1. LED alimentazione / LED di protezione – Questo LED blu si accende quando l'unità viene accesa.

Questo LED rosso si accende se viene rilevato un corto circuito o un'impedenza troppo bassa ai collegamenti con i diffusori.In tal caso, l'amplificatore si spegne automaticamente.

2. Spinotti d’ingresso RCA – Gli spinotti RCA standard di fabbrica forniscono un collegamento facile per

l’ingresso del livello di segnale.Sono placcati in nichel per prevenire le alterazioni del segnale causate dalla corrosione.

3. Spinotti passa-attraverso RCA – Il passa-attraverso fornisce una fonte conveniente per concatenare a

margherita un amplificatore supplementare senza far scorrere un altro paio di cavi RCA dalla parte anteriore del veicolo all’ubicazione posteriore dell’amplificatore.

4. Comando del guadagno – Il comando del guadagno d’ingresso è stato preregolato per essere conforme

con l’uscita della maggiore parte delle unità di fonte.Può essere regolato in modo da conformarsi ai livelli di uscita provenienti da una varietà di unità di fonte.

5. Interruttore di crossover – interruttore selezionabile per funzionamento High-Pass (HP), passa-alto,All Pass

(AP),passa-tutto,o Low-Pass (LP),passa-basso.

6. Frequenza di incrocio variabile – Gli amplificatori hanno un filtro Butterworth incorporato da

12dB/ottava con un punto di incrocio variabile dai 50Hz ai 250Hz.

7. Equalizzatore Punch – un equalizzatore Punch basato su gyrator che elimina lo spostamento di frequenza

con l'aumento. Questo funziona assieme all'interruttore di crossover sull'amplificatore.Quando è impostato su operazione Low-Pass (LP),questo rappresenta una regolazione variabile da 0 dB a +18 dB a 45 Hz.

8. Interruttore 2/4 canali – impostando questo interruttore sulla posizione 2CH (2 canali),si commutano gli

ingressi alla modalità a 2 canali, permettendo il collegamento solo agli ingressi anteriori con un'uscita a 4 canali.

9. Terminali degli altoparlanti – I connettori tipo morsetto placcati in nichel (+ e -) sono in grado di

accettare conduttori di diametro compreso tra 8 e 18AWG.

10. Terminali di potenza – I connettori a morsetto di alimentazione e di massa sono placcati in nickel e sono in

grado di accettare conduttori di diametro fino a 4 AWG.

11. Terminale REM – Questo connettore robusto a morsetto placcato in nickel è in grado di accettare

conduttori di diametro compreso tra 12AWG e 24AWG.Questo terminale viene utilizzato per accendere o spegnere l'amplificatore a quando viene alimentato con +12V c.c.5 INSTALLAZIONE

CONSIDERAZIONI SULL’INSTALLAZIONE

Segue un elenco degli utensili necessari per eseguire l’installazione: Portafusibile e fusibile. (Per informazioni sulla portata dei fusibili, consultare le specifiche.) Voltmetro/ohmetro Pinze spelafili Pinze raggrinzafili Pinze tagliafili Cacciavite a croce no.2 Chiave per morsetto batteria Trapano e punte assortite Guaina termoretraibile avente un diametro di 0,32 cm Connettori vari Lunghezza adeguata—Filo di tensione rosso Lunghezza adeguata—Filo di accensione a telecomando Lunghezza adeguata—Filo di massa nero NOTA: Per il collegamento di alimentazione (B+) e massa (GND) consigliamo di usare conduttori di misura 4 AWG. Questa sezione si concentra su alcune considerazioni a livello di veicolo inerenti all’installazione del vostro nuovo amplificatore.Programmando a priori la configurazione del vostro sistema audio nonché i migliori cablaggi,risparmierete tempo durante l’installazione.Quando avrete deciso la miglior configurazione per il vostro nuovo sistema audio, assicuratevi di poter accedere facilmente a ciascuna componente per effettuare le regolazioni necessarie. ATTENZIONE: Se aveste dei dubbi circa l’installazione,rivolgetevi ad un tecnico qualificato Rockford Fosgate. ATTENZIONE: Prima dell’installazione,scollegate il terminale negativo (-) della batteria per evitare danni all’unità,pericoli d’incendio e/o potenziali lesioni personali. Prima di iniziare qualsiasi operazione d’installazione,vi consigliamo di seguire queste semplici regole: 1. Assicuratevi di aver letto tutte le istruzioni con cura e di averle capite prima di effettuare qualsiasi tentativo d’installazione nei confronti dell’unità.

2. Per motivi di sicurezza,scollegate il cavo negativo dalla batteria prima di dare l’avvìo all’installazione.

3. Per facilitare l’installazione,vi consigliamo di far scorrere tutti i cavi prima di montare la vostra unità di fonte nell’ubicazione desiderata.

4. Fate passare tutti i cavi RCA vicini l’uno all’altro ma lontano da fili ad alta tensione.

5. Usate connettori di alta qualità per garantire un’installazione che dà affidamento e per ridurre al minimo la perdita di segnali o di potenza. 6. State attenti prima di trapanare! Cercate di non trapanare e di non tagliare i serbatoi della benzina;le condutture del carburante,dei freni,del sistema idraulico e a depressione;nonché i fili elettrici quando state lavorando su qualsiasi veicolo. 7. Non fate mai scorrere i fili sotto il veicolo.Avrete la protezione migliore faccendo scorrere i fili all’interno del veicolo. 8. Evitate di far scorrere i fili sopra o attraverso delle estremità affilate.Usate guarnizioni di tenuta in gomma o in plastica per proteggere qualsiasi filo che passi attraverso del metallo,soprattutto il parafiamma. 9. Proteggete SEMPRE sia la batteria che il sistema elettrico usando fusibili adatti.Installate sia un fusibile che un portafusibili adeguati sul filo a tensione da +12V entro 45,7 cm.dal terminale della batteria.

10. Quando eseguite la messa a terra del telaio del veicolo,raschiate tutta la vernice dal metallo per assicurarvi un

collegamento a terra pulito e saldo.I collegamenti a terra dovrebbero essere più corti possibile e sempre a contatto di metallo che sia saldato all’autotelaio del veicolo. POSIZIONAMENTO Scompartimento del motore Non montate mai questa unità nello scompartimento del motore.Ciò annullerà la vostra garanzia. Montaggio nel bagagliaio Il montaggio dell'amplificatore in posizione verticale o invertita sarà sufficiente a fornire adeguato raffreddamento all'unità. Se l'amplificatore viene montato sul fondo del bagagliaio,si ottiene il migliore raffreddamento dell'unità.BATTERIA E CARICAMENTO Gli amplificatori rappresentano un ulteriore carico sulla batteria e sul sistema di caricamento del veicolo. Si consiglia di controllare la condizione dell'alternatore e della batteria per assicurarsi che il sistema elettrico sia in grado di far fronte al carico aggiuntivo dovuto al sistema stereofonico. I sistemi elettrici standard in buone condizioni dovrebbero poter far fronte al carico supplementare di qualsiasi amplificatore della serie Power senza alcun problema, sebbene la vita della batteria nonché quella dell’alternatore potrebbero ridursi leggermente. Per sfruttare al massimo le prestazioni del vostro amplificatore, vi consigliamo di utilizzare una batteria robusta ed un condensatore ad accumulazione di energia.

CABLAGGIO DEL SISTEMA

ATTENZIONE: Se aveste dei dubbi circa l’installazione,rivolgetevi ad un tecnico qualificato della Rockford Fosgate. ATTENZIONE: Prima dell’installazione,scollegate il terminale negativo (-) della batteria per evitare danni all’unità,pericoli d’incendio e/o potenziali lesioni personali. ATTENZIONE: Evitate di far scorrere i fili elettrici vicino ai cavi d’entrata a basso livello,alle antenne,ai cavi di tensione,ad attrezzature sensibili o a cablaggi preassemblati.I fili elettrici portano una tensione notevole e potrebbero indurre rumori dentro il sistema audio. 1. Programmate il cablaggio dei fili.Tenete i fili RCA insieme ma isolati dai cavi a tensione dell’amplificatore e daqualsiasi accessorio auto ad alta tensione,soprattutto i motori elettrici.Ciò è necessario per evitare che il rumore proveniente da campi elettrici irradiati possa accoppiarsi con il segnale audio. Quando fate scorrere i fili attraverso il parafiamma o attraverso qualsiasi barriera metallica, proteggeteli con delle guarnizioni di tenuta in gomma o inplastica per evitare i cortocircuiti.Lasciate i fili piuttosto lunghi a questo punto;più tardi potrete regolare la lorolunghezza in modo più preciso. NOTA: Per il collegamento di alimentazione (B+) e massa (GND) consigliamo di usare conduttori di misura 4 AWG.

2. Preparare il filo ROSSO (cavo di alimentazione) per il collegamento all’amplificatore, rimuovendo circa 13 mm di

isolante dall'estremità del filo.Inserire la parte scoperta del cavo nel terminale B+ e stringere la vite di arresto per fissarlo in posizione. NOTA: Il cavo B+ DEVE avere un fusibile a non più di 45,7 cm dalla batteria del veicolo. Installare il portafusibili sotto il cofano e verificare che i collegamenti siano a tenuta stagna.

3. Tagliare il cavo ROSSO (alimentazione) entro 45,7 cm dall'amplificatore e inserire un portafusibili in linea. Per

informazioni sulla portata dei fusibili da usare, consultare il capitolo Specifiche. NON installare il fusibile a questopunto.4. Spelare 1/2 pollice (1,3 cm) dall'estremità sul lato batteria del cavo di alimentazione e strozzare sul cavo unterminale ad anello di dimensione opportuna.Servirsi del terminale ad anello per collegare il cavo al positivo dellabatteria.5. Preparate il filo NERO (cavo della messa a terra) per poterlo attaccare all’amplificatore, spelando via 13 mm di isolante dall’estremità del filo.Inserite il filo spelato dentro il terminale GND e stringete la vite di arresto per fissare il cavo. Preparate la messa a terra del telaio raschiando via la vernice dalla superficie metallica e pulitelaaccuratamente,rimovendo ogni traccia di lubrificazione e di sudiciume. Spelate l’altra estremità del filo e attaccategliun serrafili ad anello. Fissate il cavo al telaio usando una vite non anodizzata e una rondella a stella. NOTA: Far in modo che il cavo NERO (Massa) sia il più corto possibile. Sempre meno di 76 cm.

6. Preparare il cavo di accensione REM per il collegamento all’amplificatore, rimuovendo circa 13 mm di isolante

dall'estremità del filo.Inserire la parte scoperta del cavo nel terminale REM e stringere la vite di arresto per fissarlo in posizione. Collegare l'altro estremo del cavo REM a una fonte positiva commutata a 12Volt. La tensione commutata proviene generalmente cavo dell'accensione remota dell'amplificatore dell’unità di fonte. Qualora l'unità sorgente non avesse tali uscite disponibili, la soluzione consigliata consiste nel cablare un commutatore meccanico inlinea con una fonte da 12 volt per attivare l’amplificatore.

Italiano INSTALLAZIONE Montaggio nello scampartimento passeggeri Se montate l’amplificatore nell’abitacolo,esso funzionerà finché possiate fornire una quantità sufficiente di aria per permettere all’amplificatore di raffreddarsi.Se avete intenzione di montare l’amplificatore sotto il sedile del veicolo,dovete lasciare un vuoto d’aria di almeno 2,54 cm attorno al dissipatore di calore dell’amplificatore. Se montate l’amplificatore nell’abitacolo,lasciando un vuoto d’aria meno di 2,54 cm attorno al suo dissipatore di calore, non otterrete il raffreddamento necessario e ciò comprometterà notevolmente la prestazioni dell’amplificatore.Pertanto, non è assolutamente raccommandabile.7 INSTALLAZIONE

. Montate l’amplificatore saldamente al veicolo o all’apposita struttura di supporto.Assicuratevi di non montare

’amplificatore su pannelli di plastica o di cartone in quanto ciò potrebbe permettere alle viti di allentarsi e di fuoriuscire dal pannello durante le vibrazioni stradali o se il veicolo dovesse arrestarsi improvvisamente.

. Collegate il segnale di fonte inserendo i cavi RCA negli spinotti d’ingresso ubicati sull’amplificatore stesso. NOTA: Tutti gli ingressi “ATTIVI” devono avere jack RCA collegati. Interruttore in posizione 2CH.,“ATTIVO”: solo ingressi canali anteriori. Interruttore in posizione 4CH., "ATTIVO": tutti gli ingressi canali anteriori e posteriori. Quando ci si collega agli ingressi 4-canali, accertarsi di tenere assieme strettamente i cavi RCA anteriori e posteriori. ATTENZIONE: Prima di collegare i cavi RCA accettarsi sempre che l'amplificatore sia spento e scollegato. Se non lo si fa, si rischia di danneggiare l'amplificatore e/o i componenti a esso collegati. 9. Collegate gli altoparlanti.Spelate i fili degli altoparlanti di 1,27 cm e inseriteli nel terminale degli altoparlanti, stringendo la vite di arresto per fissarli.Assicuratevi di mantenere la corretta polarità per gli altoparlanti. NON collegate a massa nessuno dei cavi dell’amplificatore in quanto ciò potrebbe dar luogo ad un funzionamento instabile. 10 Eseguite un controllo finale dell’intero cablaggio del sistema per assicurarvi che tutti i collegamenti siano corretti. Controllate tutti i collegamenti di tensione e di massa per la presenza di fili sfrangiati o di collegamenti allentati che potrebbero dar luogo a problemi. Installare il fusibile in linea vicino al collegamento della batteria. NOTA: Questo amplificatore è sconsigliato per carichi di impedenza inferiori a 2-ohms in parallelo.REGOLAZIONE DEL GUADAGNO Per regolare l'impostazione per il guadagno, abbassare completamente i guadagni per l'amplificatore (ruotando in senso antiorario).Alzare il volume dell’unità di fonte finché la distorsione non diventi udibile, e poi abbassarlo finché la distorsione non sia più udibile. Nella maggior parte delle unità,ciò avviene quasi al volume massimo. Quindi aumentare il guadagno dell'amplificatore fino a quando il volume è al livello desiderato. NOTA: Il miglior rapporto segnale-rumore e la massima gamma dinamica si ottengono con il guadagno al minimo.Per la maggior parte degli utenti, il guadagno e il volume ottimali sono circa a metà dell'intervallo di valori. ATTENZIONE: Si consiglia di non selezionare un guadagno troppo alto per non avere troppo rumore e distorsione. NOTA: Per una procedura di regolazione più dettagliata, vi preghiamo di contattare l’assistenza tecnica della Rockford.

REGOLAZIONE DELLA FREQUENZA DI INCROCIO

Eseguire le seguenti operazioni separatamente per ciascun canale. Spostando l’interruttore alla posizione HP si potrà regolare l’amplificatore sul modo di frequenza passa-alto, permettendo alle frequenze al di sopra della frequenza di taglio di passare.Regolabile tra i 50 e i 500Hz. Spostando l’interruttore alla posizioneAP si potrà regolare l’amplificatore sul modo di frequenza passa-tutto, impedendo qualsiasi regolazione della frequenza di incrocio e permettendo a tutte le frequenze di passare. Spostando l’interruttore alla posizione LP si potrà regolare l’amplificatore sul modo di frequenza passa-basso, permettendo alle frequenze al di sotto della frequenza di taglio di passare.Regolabile tra i 50 e i 500Hz. Ruotare la manopola di regolazione della frequenza di incrocio fino alla frequenza minima. Mentre il sistema audio è in funzione,ruotare la manopola lentamente in senso contrario,finché non si raggiunga il punto d’incrocio desiderato. INTERRUTTORE 2/4 CANALI Impostando questo interruttore sulla posizione 2CH (2 canali), si commutano gli ingressi alla modalità a 2 canali,permettendo il collegamento solo agli ingressi anteriori con un'uscita a 4 canali.. I comandi di uscita funzionano allo stesso modo di quando l'amplificatore era impostato su modalità a 4 canali. Tutti gli ingressi“ATTIVI” devono avere jack RCA collegati. Interruttore in posizione 2CH.,“ATTIVO”: solo ingressi canali anteriori. Interruttore in posizione 4CH., "ATTIVO": tutti gli ingressi canali anteriori e posteriori. NOTA: Quando ci si collega agli ingressi 4-canali,accertarsi di tenere assieme strettamente i cavi RCA anteriori e posteriori. EQUALIZZATORE PUNCH Questo funziona assieme all'interruttore di crossover sull'amplificatore. Quando è impostato su operazione Low-Pass (LP), questo rappresenta un valore variabile di aumento dei bassi. Impostare il comando sul valore preferito mentre si ascolta. ATTENZIONE: A livelli elevati di intensità si potrebbe raggiungere il limite della corsa, causando danni all'unità. Italiano

INDIVIDUAZIONE/RIPARAZIONE GUASTI

NOTA: Se incontraste dei problemi dopo l’installazione,seguite le procedure per la localizzazionee la riparazione deiguasti elencate di sotto. Procedura 1:Controllate che l’amplificatore abbia i collegamenti adeguati. Controllate che la spia dell’ACCENSIONE sia accesa. Se la spia di ACCENSIONE è accesa, passare al numero 3, altrimenti continuare

. Controllare il fusibile in linea sul cavo positivo della batteria.Sostituire,se necessario.

2. Controllare il fusibile sull'amplificatore.Sostituire,se necessario.

. Controllate che la messa a terra sia collegata al metallo non verniciato del telaio del veicolo.Se necessario,effettuare riparazioni o

ostituzioni. 4. Controllate che ci siano dai 9 ai 14.4 volt di tensione al cavo positivo della batteria e al cavo di accensione del comando a distanza. Controllate che ci siano collegamenti di qualità per entrambi i cavi con l’amplificatore,l'impianto stereofonico e la batteria/portafusibili.Se necessario,effettuare riparazioni o sostituzioni. Procedura 2: gli indicatori luminosi per la protezione o la temperatura sono accesi . 1. Se l'indicatore di protezione è acceso,ciò può indicare un corto circuito nel collegamento con gli altoparlanti.Controllare che i diffusori siano collegati correttamente e servirsi di un voltmetro/ohmetro per verificare che non ci siano cortocircuiti nei loro collegamenti.L'indicatore di protezione si può accendere anche in caso di impedenza dell'altoparlante troppo bassa. 2. Se la spia termica si accende,controllare che l'impedenza dei diffusori sia corretta e modificare il cablaggio se necessario.Ciò può anche indicare che si stanno fornendo all'amplificatore livelli di potenza molto alti senza adeguata ventilazione dell'unità Spegnere il sistema e lasciare che l'amplificatore si raffreddi.Controllare che l'impianto di carica del veicolo mantenga la tensione corretta.Se questi punti non correggono il problema,potrebbe esserci un guasto nell'amplificatore;per supporto, mettersi in contatto con l'assistenza clienti. Procedura 3: Controllare le uscite audio dell’amplificatore. 1. Controllare che sia il sistema stereofonico che l’amplificatore siano collegati correttamente all’entrata RCA.Controllare che lungo l’intera lunghezza dei cavi non ci siano attorcigliamenti,giunture,ecc.Verificare che alle entrate RCA non si abbia corrente alternata con il sistema stereofonico acceso.Se necessario,effettuare riparazioni o sostituzioni. 2. Scollegare l'ingresso RCA dall'amplificatore.Collegare l'ingresso RCAdal sistema stereofonico di prova direttamente all'ingresso dell'amplificatore. Procedura 4: Controllate l’amplificatore se si verificasse uno schiocco al momento dell’accensione.

1. Scollegate il segnale d’entrata verso l’amplificatore;spegnete e riaccendete l’amplificatore.

2. Se il rumore venisse eliminato,collegate il cavo a tensione REMOTE dell’amplificatore all’unità di fonte con un modulo di accensione ad azione ritardata. OPPURE 1. Usate una fonte da 12 volt diversa per il cavo a tensione REMOTE dell’amplificatore (in altri termini,direttamente dalla batteria). 2. Se il rumore venisse eliminato,usate un relé per isolare l’amplificatore da entrate ed uscite rumorose al momento dell’accensione. Procedura 5: Controllate l’amplificatore se si verificasse un rumore eccessivo a livello del motore. 1. Fate scorrere tutti i fili che portano segnali (RCA,cavi degli altoparlanti) lontano dalla tensione e dai fili della messa a terra. OPPURE 2. Bipassate tutte le componenti elettriche tra il sistema stereofonico e l’amplificatore(i).Collegate il sistema stereofonico direttamente all’entrata dell’amplificatore.Se il rumore sparisse,vuol dire che l’unità bipassata è la fonte del rumore. OPPURE 3. Rimuovete i fili della messa a terra esistenti per tutte le componenti elettriche.Ricollegateli alla terra in ubicazioni diverse. Controllate che l’ubicazione della messa a terra sia una superficie metallica pulita,senza verniciature,ruggine,ecc. OPPURE 4. Aggiungete un cavo secondario per la messa a terra dal terminale negativo della batteria al metallo del telaio o del monoblocco del veicolo. OPPURE 5. Fate esaminare sia l’alternatore che la carica della batteria dal vostro meccanico.Controllate che il sistema elettrico del veicolo sia funzionante,compreso il distributore,le candele,i fili delle candele,il regolatore di tensione,ecc.10 Italiano SPECIFICHE Specifiche soggette a modiche senza preavviso MODELLO - MARINE M400-4D M600-4D

otenza continua a regime (RMS) – Misurata a 14,4 volt da batteria

arico da 4Ω per canale 75 Watts x 4 100 Watts x 4 Carico da 2Ω per canale 100 Watts x 4 150 Watts x 4 Carico da 4Ω in parallelo 200 Watts x 2 300 Watts x 2

imensioni: Altezza 5,00 cm 5,00 cm Larghezza 17,20 cm 17,20 cm

unghezza 23,10 cm 28,10 cm

ortata fusibili batteria (Amp) Esterno 40A 60A (Non fornito) Rapporto segnale pesato “A” a disturbi (CEA-2006) Riferito a 1 W in 4 ohm ≥70 dB Rapporto segnale pesato “A” a disturbi Riferito a uscita nominale in 4 ohm ≥90 dB Pendenza crossover 12dB/ottava Butterworth Frequenza di crossover Passa basso variabile da 50 Hz a 250 Hz Risposta di frequenza 20Hz a 20 kHz ± 1dB Intervallo di variazione della tensione per il segnale Variabile da 150mV a 8V (input RCA) Protezione La protezione contro i cortocircuiti spegne l'amplificatore in caso di impedenza troppo bassa o di fili dei diffusori cortocircuitati. Punch Bass Variabile da 0dB a +18dB a 45Hz Impedenza d’ingresso 20K ohm Tensione operativa Da 9 a 16 V c.c. Ingressi bilanciati No Fattore di smorzamento >200 THD+N (distorsione armonica totale + disturbo) < 1,0% @ 4 ohm *Queste specifiche sono conformi allo standard per gli amplificatori di potenza CEA-200611

INFORMAZIONI INERENTI ALLA GARANZIA LIMITATA

La Rockford Corporation offre una garanzia limitata sui prodotti della Rockford Fosgate alle seguenti condizioni: Lunghezza della garanzia

nità di fonte, altoparlanti, elaboratori di segnali e amplificatori PRIME e PUNCH — 1 anno

mplificatori POWER — 2 anni Prodotti rimessi a nuovo dalla fabbrica — 90 giorni (è necessaria la ricevuta) Ciò che è coperto dalla garanzia Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti da parte di rivenditori autorizzati della Rockford Fosgate negli USA o nei suoi possedimenti.Prodotti acquistati da clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti solamente dal distributore di quel paese e non dalla Rockford Corporation. Chi è coperto dalla garanzia Questa garanzia copre solamente l’acquirente originale di un prodotto della Rockford che sia stato acquistato presso un rivenditore autorizzato della Rockford Fosgate negli USA. Per richiedere l’assistenza, l’acquirente deve fornire alla Rockford una copia della sua ricevuta, indicante il nome dell’acquirente, il nome del rivenditore, il prodotto acquistato e la data di acquisto. I prodotti che risulteranno difettosi durante il periodo della garanzia saranno riparati oppure sostituiti (con un prodotto giudicato equivalente) alla piena discrezione della Rockford. Ciò che non è coperto dalla garanzia 1.Danni causati da incidente, abuso, uso erroneo, acqua,furto, spedizione. 2.Qualsiasi costo o spesa relativa alla rimozione o alla reinstallazione del prodotto. 3.L’assistenza tecnica eseguita da chiunque non sia alle dipendenze della Rockford o di un centro di assistenza tecnica autorizzato della Rockford Fosgate 4.Qualsiasi prodotto su cui il numero di serie è stato deturpato, alterato o rimosso 5.Danni susseguenti ad altre componenti 6.Qualsiasi prodotto acquistato fuori dagli USA 7.Qualsiasi prodotto non acquistato presso un rivenditore autorizzato della Rockford Fosgate Limite sulle garanzie tacite Qualsiasi garanzia tacita,comprese le garanzie di idoneità all’uso ed alla commerciabilità, sono limitate nella loro durata al periodo coperto dalla garanzia esplicita spiegata di sopra.Alcuni stati non permettono limitazioni sulla lunghezza di una garanzia tacita. Pertanto, questa limitazione potrebbe non essere applicabile. È vietato assumere,a nome della Rockford Fosgate, qualsiasi altra responsabilità in relazione alla vendita del prodotto. Come richiedere l’assistenza tecnica Contattare il rivenditore autorizzato Rockford Fosgate dal quale si èacquistato il prodotto. Per ulteriore aiuto, si può chiamare l'assistenza clienti Rockford al numero 1-800-669-9899. Dovrete ottenere un numero RA (numero di autorizzazione per la restituzione) per restituire qualsiasi prodotto alla Rockford Fosgate.Sarete responsabili della spedizione del prodotto alla Rockford. Garanzia UE Questo prodotto risponde ai requisiti della garanzia UE tuttora in vigore.Vi preghiamo di rivolgervi al vostro rivenditore autorizzato per ulteriori dettagli.Rockford Fosgate Rockford Corporation 600 South Rockford Drive Tempe,Arizona 85281 U.S.A. In U.S.A., [phone] - Customer Service 1-800-669-9899 www.rockfordfosgate.com 1230-57531-01 Printed in China Installation assistance availible at: www.rockfordfosgate.com/rftech
