MANUALE UTENTE FX-E1CI20 Fuxtec

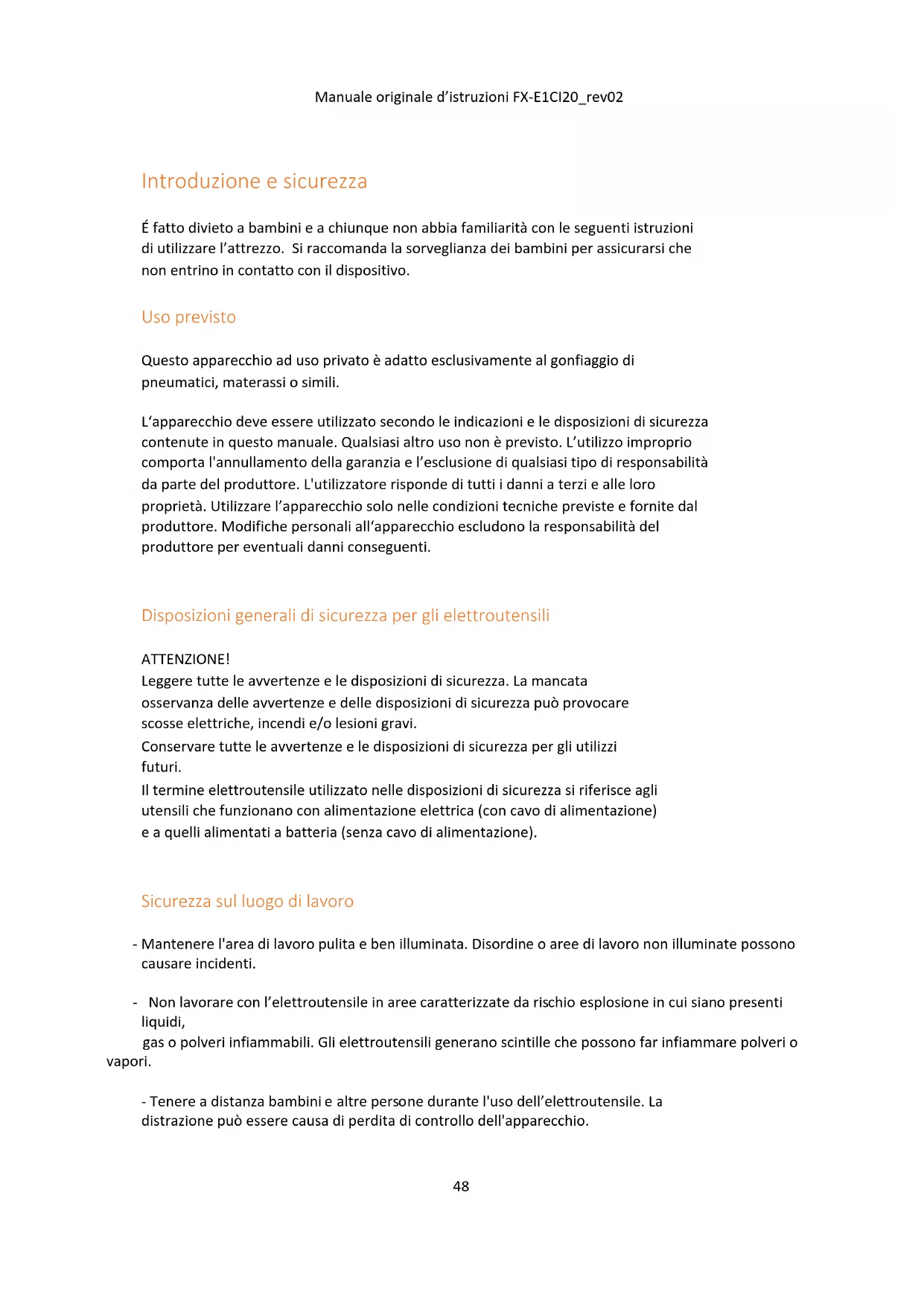

Introduzione e sicurezza É fatto divieto a bambini e a chiunque non abbia familiarità con le seguenti istruzioni di utilizzare l’attrezzo. Si raccomanda la sorveglianza dei bambini per assicurarsi che non entrino in contatto con il dispositivo. Uso previsto Questo apparecchio ad uso privato è adatto esclusivamente al gonfiaggio di pneumatici, materassi o simili. L‘apparecchio deve essere utilizzato secondo le indicazioni e le disposizioni di sicurezza contenute in questo manuale. Qualsiasi altro uso non è previsto. L’utilizzo improprio comporta l'annullamento della garanzia e l’esclusione di qualsiasi tipo di responsabilità da parte del produttore. L'utilizzatore risponde di tutti i danni a terzi e alle loro proprietà. Utilizzare l’apparecchio solo nelle condizioni tecniche previste e fornite dal produttore. Modifiche personali all‘apparecchio escludono la responsabilità del produttore per eventuali danni conseguenti.

Disposizioni generali di sicurezza per gli elettroutensili ATTENZIONE! Leggere tutte le avvertenze e le disposizioni di sicurezza. La mancata osservanza delle avvertenze e delle disposizioni di sicurezza può provocare scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le avvertenze e le disposizioni di sicurezza per gli utilizzi futuri. Il termine elettroutensile utilizzato nelle disposizioni di sicurezza si riferisce agli utensili che funzionano con alimentazione elettrica (con cavo di alimentazione) e a quelli alimentati a batteria (senza cavo di alimentazione).

Sicurezza sul luogo di lavoro - Mantenere l'area di lavoro pulita e ben illuminata. Disordine o aree di lavoro non illuminate possono causare incidenti. - Non lavorare con l’elettroutensile in aree caratterizzate da rischio esplosione in cui siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono far infiammare polveri o vapori. - Tenere a distanza bambini e altre persone durante l'uso dell’elettroutensile. La distrazione può essere causa di perdita di controllo dell'apparecchio.49 Manuale originale d’istruzioni FX-E1CI20_rev02

Sicurezza elettrica - La spina dell'apparecchio elettrico deve essere compatibile con la relativa presa. La spina non deve essere modificata in alcun modo. Non utilizzare adattatori insieme a elettroutensili con messa a terra. Spine non modificate e prese idonee riducono il rischio di scosse elettriche. - Evitare il contatto fisico con strumenti e superfici dotate di messa a terra come tubi, impianti di riscaldamento, stufe e frigoriferi. Sussiste rischio più elevato di scosse elettriche se il corpo risulta a stretto contatto con il terreno. - Tenere gli elettroutensili al riparo da pioggia o umidità. Infiltrazioni d‘acqua nell’elettroutensile aumentano il rischio di scosse elettriche. - Non utilizzare in modo improprio il cavo di alimentazione, ad esempio per trasportare l’elettroutensile, appenderlo o per estrarre la spina dalla presa. Tenere il cavo al riparo da fonti di calore, olio, spigoli vivi o parti in movimento. Cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. - In caso di utilizzo di un elettroutensile all'aperto, fare ricorso solo a prolunghe adatte anche ad uso esterno. L'utilizzo di un cavo di prolunga adeguato riduce il rischio di scosse elettriche. - Qualora si utilizzi un apparecchio elettrico all'aperto, fare ricorso solo a prolunghe adatte anche ad uso esterno. L'utilizzo di un cavo di prolunga adeguato riduce il rischio di scosse elettriche.

Sicurezza personale - Prestare attenzione a ciò che si sta svolgendo e agire con criterio nell’utilizzo di un elettroutensile. Non usare elettroutensili in caso di stanchezza o se si è sotto l'effetto di droghe, alcool o farmaci. Un momento di disattenzione durante l'utilizzo dell’elettroutensile può provocare gravi lesioni. - Indossare dispositivi di protezione individuale e occhiali protettivi. Indossare dispositivi di protezione personale come maschera antipolvere, scarpe di sicurezza antiscivolo, casco protettivo o protezioni acustiche, a seconda del tipo di utilizzo dell'apparecchio elettrico, riduce il rischio di lesioni. - Evitare l'avvio involontario. Assicurarsi che l’elettroutensile sia spento e prima di collegare l’apparecchio alla presa elettrica e/o alla batteria, sollevarlo o sorreggerlo. Possono essere causa di incidente il trasporto dell’apparecchio elettrico effettuato ponendo il dito sul pulsante di accensione o il collegamento del dispositivo in funzione alla presa di alimentazione. - Rimuovere strumenti di regolazione o chiavi inglesi prima di accendere l’elettroutensile. Un attrezzo o una chiave che si trova in una parte in movimento50 Manuale originale d’istruzioni FX-E1CI20_rev02

dell’apparecchio può causare lesioni.

- Evitare posture scorrette. Fare in modo di avere stabilità e mantenere sempre l'equilibrio. Ciò permette di controllare meglio l’elettroutensile in situazioni impreviste. - Indossare indumenti adatti. Non indossare abiti larghi o gioielli. Tenere i capelli, gli indumenti e i guanti lontano dalle parti in movimento. Indumenti larghi, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.

Uso e trattamento dell'elettroutensile - Non sovraccaricare il dispositivo. Utilizzare l’elettroutensile adatto al lavoro da svolgere. Un elettroutensile adeguato al tipo di lavoro da eseguire permette di lavorare più efficacemente e in sicurezza. - Non utilizzare un elettroutensile avente pulsante di accensione difettoso. Un elettroutensile che non può essere più acceso o spento è pericoloso e deve essere riparato. - Scollegare il cavo di alimentazione e/o rimuovere la batteria prima di effettuare qualsiasi regolazione dell'unità, cambiare gli accessori o stoccare il dispositivo. Queste precauzioni impediscono l'avvio accidentale dell'apparecchio elettrico. - Tenere gli elettroutensili fuori dalla portata dei bambini. Non consentire l'utilizzo dell'apparecchio a persone che non hanno familiarità con lo stesso o che non hanno letto le istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte. - Effettuare un’adeguata manutenzione degli elettroutensili. Verificare che le parti mobili funzionino correttamente e non si inceppino, che non siano rotte o danneggiate, in modo da garantire che la funzionalità dell’elettroutensile non venga compromessa. Far riparare le parti danneggiate prima di utilizzare l'apparecchio. Molti incidenti sono causati da elettroutensili sottoposti a scarsa manutenzione. - Mantenere i dispositivi di taglio affilati e puliti. Un'attenta manutenzione e affilatura degli stessi riduce la probabilità di inceppamenti e ne consente un miglior utilizzo. - Utilizzare l‘elettroutensile, accessori, ecc. conformemente alle presenti istruzioni. Tenere conto delle condizioni di lavoro e della tipologia di impiego. L'uso di elettroutensili per attività diverse da quelle previste può rappresentare un pericolo.51 Manuale originale d’istruzioni FX-E1CI20_rev02

Uso e trattamento dell’apparecchio a batteria - Caricare le batterie solo con caricabatterie raccomandati dal produttore. L'impiego di un caricabatterie adatto solo ad un tipo specifico di batteria, determina un rischio di incendio, se utilizzato con batterie diverse. - Utilizzare solo le batterie previste specificatamente per gli elettroutensili. L'uso di altre batterie può comportare il rischio di lesioni e di incendio. - Tenere la batteria inutilizzata lontano da graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono fare contatto. Il cortocircuito tra i contatti della batteria può causare ustioni o incendi. - Del liquido può fuoriuscire dalla batteria nel caso in cui quest’ultima venga utilizzata in modo non corretto. Evitare il contatto con detto liquido. In caso di contatto accidentale, sciacquare con acqua. Se del liquido entra in contatto con gli occhi, ricorrere a cure mediche. La fuoriuscita di liquido dalla batteria può causare irritazione cutanea o ustioni.

Disposizioni di sicurezza per i compressori a batteria Disposizioni generali di sicurezza - Per la propria sicurezza e quella altrui, leggere questo manuale e le relative disposizioni di sicurezza prima di utilizzare il dispositivo. Conservare le istruzioni per l'uso e le relative disposizioni di sicurezza per gli utilizzi futuri, avendole sempre a portata di mano. - In caso di cambio di proprietario, allegare le istruzioni d‘uso al dispositivo. - Le persone che utilizzano il dispositivo non devono essere sotto l'effetto di sostanze stupefacenti (es. alcool, droghe o medicinali). - Utilizzare il dispositivo secondo le condizioni tecniche prescritte e fornite dal produttore. Modifiche personali all‘apparecchio escludono la responsabilità del produttore per eventuali danni conseguenti. - Utilizzare il dispositivo solo in presenza di luce diurna o buona illuminazione artificiale. - Utilizzare l‘apparecchio solo in condizioni di umidità assente. Tenerlo al riparo da pioggia o umidità. Infiltrazioni d‘acqua nell’apparecchio aumentano il rischio di scosse elettriche.52 Manuale originale d’istruzioni FX-E1CI20_rev02

- Spegnere il dispositivo e rimuovere la batteria al verificarsi degli eventi di seguito riportati: ⬧ se il dispositivo viene lasciato incustodito; ⬧ prima del controllo, della pulizia o di altri lavori sull’apparecchio; ⬧ se il dispositivo inizia a vibrare eccessivamente. Prima dell‘uso - Familiarizzare con l’apparecchio, con le sue funzioni e i suoi comandi prima di iniziare ad utilizzarlo. - Prima della messa in funzione controllare che l'unità non presenti segni di usura o danni dovuti ad un precedente urto o impatto. - Non utilizzare un dispositivo il cui interruttore sia difettoso e non possa più essere acceso o spento. - Controllare che tutti i dadi, i bulloni e le viti siano ben stretti per garantire un funzionamento sicuro dell'unità. - Non utilizzare mai un apparecchio con parti danneggiate o mancanti. Farle riparare o, se necessario, farle sostituire da un tecnico qualificato o da un'officina specializzata. - Quando si lavora con o sull'apparecchio, indossare sempre scarpe robuste, pantaloni lunghi e i dispositivi di protezione individuale adeguati (occhiali di sicurezza, protezioni acustiche, guanti da lavoro antiscivolo, ecc.). L'uso di dispositivi di protezione individuale riduce il rischio di lesioni.

Durante l‘utilizzo Non azionare il dispositivo se nelle immediate vicinanze si trovano persone (soprattutto bambini) o animali. Assicurarsi che i bambini non utilizzino l’apparecchio a scopo di gioco. Assicurarsi di avere stabilità e di lavorare con calma e attenzione. Indossare protezioni per le vie respiratorie ed eventualmente per l’udito quando si usa l'apparecchio. L'esposizione al rumore può causare la perdita dell'udito. Reggere l'elettroutensile mediante l’impugnatura isolata.

Dopo l‘uso Spegnere il compressore, rimuovere la batteria, quindi collocare il dispositivo in un luogo sicuro. Conservare il dispositivo fuori dalla portata dei bambini. Assicurarsi che le prese di ventilazione dell‘utensile siano libere da sporcizia. Non pulire l’apparecchio con acqua, in quanto potrebbero verificarsi danni all’unità elettrica.Manuale originale d’istruzioni FX-E1CI20_rev02

Disposizioni di sicurezza per il caricabatterie - Tenere il caricabatterie al riparo da pioggia o umidità. Infiltrazioni d‘acqua in un caricabatterie aumentano il rischio di scosse elettriche. - Mantenere pulito il caricabatterie. Lo sporco può causare scosse elettriche. - Controllare il caricabatterie, il cavo e la spina prima di ogni utilizzo. Non utilizzare il caricabatterie se vi si riscontrano danni. Non aprire il caricabatterie in autonomia, farlo riparare da personale qualificato utilizzando solo pezzi di ricambio originali. Caricabatterie, cavi e spine danneggiati aumentano il rischio di scosse elettriche. - Non appoggiare oggetti sul caricabatterie e non collocarlo su superfici morbide. Sussiste rischio d’incendio. - Controllare sempre che la tensione di rete corrisponda a quella indicata sulla targhetta del caricabatterie. - Non utilizzare mai il caricabatterie se il cavo, la spina o l'apparecchio stesso sono danneggiati esternamente. Portare il caricabatterie all’officina specializzata più vicina. - Non aprire assolutamente il caricabatterie. In caso di guasto, portarlo in un’officina specializzata.

Disposizioni di sicurezza per le batterie agli ioni di litio - Non aprire la batteria. Sussiste rischio di corto circuito. - Proteggere la batteria dal calore, ad esempio dall'esposizione prolungata alla luce del sole, dal fuoco, dall'acqua e dall'umidità. Sussiste rischio di esplosione. - Se la batteria è danneggiata o viene utilizzata in modo improprio, possono verificarsi esalazioni. Areare il locale e consultare un medico in caso di complicazioni. Le esalazioni possono infiammare le vie respiratorie. - In caso di utilizzo improprio potrebbe fuoriuscire del liquido dalla batteria. Evitare il contatto con lo stesso. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra in contatto con gli occhi ricorrere a cure mediche. La fuoriuscita di liquido dalla batteria può causare irritazioni o ustioni cutanee. - Utilizzare solo batterie originali con la tensione indicata sulla targhetta dell‘elettroutensile. Se si utilizzano altre batterie, ad es. non originali, rigenerate o di altri produttori, sussiste il rischio di lesioni e danni materialiManuale originale d’istruzioni FX-E1CI20_rev02

a causa dell'esplosione delle stesse. - La tensione della batteria deve corrispondere a quella di carica del caricabatterie. In caso contrario sussiste il rischio di incendio e di esplosione.

- Caricare le batterie solo con caricabatterie raccomandati dal produttore. L'utilizzo di un caricabatterie adatto solo ad un tipo specifico di batteria, determina un rischio di incendio, se utilizzato con batterie differenti. - La batteria può essere danneggiata da oggetti appuntiti come chiodi, cacciaviti o da forze esterne. Può verificarsi un corto circuito interno e la batteria può bruciare, emettere fumo, esplodere o surriscaldarsi. Disposizioni di sicurezza per l’utilizzo del compressore a batteria - Collegare saldamente l’adattatore e la valvola durante il gonfiaggio di oggetti. In caso contrario, l’oggetto da gonfiare, il tubo, il regolatore di pressione o l’adattatore potrebbero danneggiarsi e provocare lesioni all’utilizzatore. - Far uscire l’aria lentamente. Durante lo scollegamento del tubo dagli oggetti gonfiati, tenere fermi saldamente quest’ultimi oltre al tubo e al regolatore di pressione. L’oggetto gonfiato, il regolatore di pressione o l’adattatore potrebbero urtare contro altre superfici a causa del flusso d’aria e provocare lesioni. - Non pompare l’oggetto oltre la pressione massima indicata per lo stesso. In caso contrario, lo strumento o l’oggetto da gonfiare potrebbero danneggiarsi e l’utilizzatore potrebbe subire lesioni. Non utilizzare il dispositivo oltre la pressione massima consentita. L’utilizzo dell’apparecchio con una pressione superiore a quella massima consentita può far esplodere l’oggetto da gonfiare o il dispositivo. - Effettuare unicamente il pompaggio di oggetti specificatamente indicati dal produttore, quali ruote, palle o tubi per piscina. Il pompaggio di oggetti diversi da quelli citati può danneggiare quest’ultimi e provocare lesioni. - Durante il pompaggio, verificare il manometro e lo stato del dispositivo e dell’oggetto da sottoporre a gonfiaggio e accertarsi che non vi siano fuoriuscite d’aria. In caso contrario, il dispositivo o l’oggetto possono danneggiarsi con conseguenti lesioni a carico dell’utilizzatore. - Afferrare saldamente l’impugnatura del dispositivo durante il trasporto. Non sollevare il dispositivo tramite il tubo e non trascinarlo. Il dispositivo può danneggiarsi con conseguenti lesioni a carico dell’utilizzatore. - A seguito del pompaggio, verificare la pressione dell’oggetto gonfiato mediante uno strumento di misurazione affidabile e calibrato. Utilizzare il manometro del dispositivo solo come riferimento di massima. - Dopo aver utilizzato il dispositivo ininterrottamente per 5 minuti, cessare l’attività per 5 minuti per permettere il raffreddamento dell’unità. Non utilizzare il dispositivo oltre il tempo consentito. In caso contrario, il dispositivoManuale originale d’istruzioni FX-E1CI20_rev02

può danneggiarsi con conseguenti lesioni a carico dell’utilizzatore. - Non utilizzare il dispositivo su superfici sabbiose o polverose. Corpi estranei possono penetrare all’interno del dispositivo e causare malfunzionamenti. - Non direzionare l’uscita del tubo verso di sé o altri. In tal caso potrebbero essere scagliati in aria oggetti e gli stessi potrebbero provocare lesioni. - Non direzionare l’uscita del tubo verso polvere o materiali simili. In tal caso potrebbe sollevarsi polvere in gran quantità causando lesioni. - Non gonfiare oggetti con grande capacità. Se si gonfiasse un oggetto di grande volume, il dispositivo potrebbe arroventarsi e provocare ustioni a carico dell’utilizzatore. - Non toccare il dispositivo, il tubo, il regolatore di pressione o l’adattatore subito dopo aver gonfiato oggetti. Le parti in metallo possono arroventarsi e causare ustioni a carico dell’utilizzatore. - Non utilizzare il dispositivo con mani umide. - Accertarsi che durante la chiusura del morsetto della camera d‘aria, il dito non rimanga incastrato tra dette parti. - Accertarsi che il tubo non si aggrovigli. Un tubo aggrovigliato può causare perdita di equilibrio e conseguenti lesioni.

- Non lasciare mai il dispositivo incustodito se il tubo è collegato all’oggetto oppure durante l’utilizzo. - Non utilizzare il dispositivo come strumento di respirazione. - Non utilizzare il dispositivo per nebulizzare prodotti chimici. L’inalazione di vapori nocivi può danneggiare i polmoni. - Utilizzare il dispositivo in una zona aperta e ad una distanza minima di 50 cm da pareti o oggetti che potrebbero impedire l’ingresso dell’aria dalle prese di ventilazione. - Utilizzare solo gli accessori standard prodotti da FUXTEC. L’utilizzo di altri accessori o dispositivi annessi può rappresentare una fonte di pericolo per le persone circostanti. Questo apparecchio è destinato esclusivamente ad un uso domestico.Manuale originale d’istruzioni FX-E1CI20_rev02

Utilizzo Utilizzo della batteria

Spegnere sempre l’apparecchio prima di inserire o rimuovere la batteria.

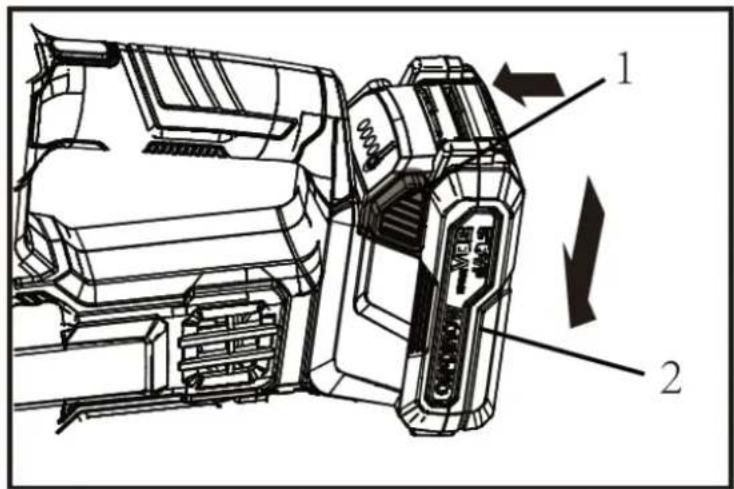

- Per rimuovere la batteria dall‘apparecchio, tenere premuto il pulsante di sicurezza (vedi immagine, punto 1) ed estrarre la batteria dal dispositivo. - Per inserire la batteria, farla scorrere nell’apposita guida e spingerla fino a farla scattare in posizione con un leggero click.Manuale originale d’istruzioni FX-E1CI20_rev02

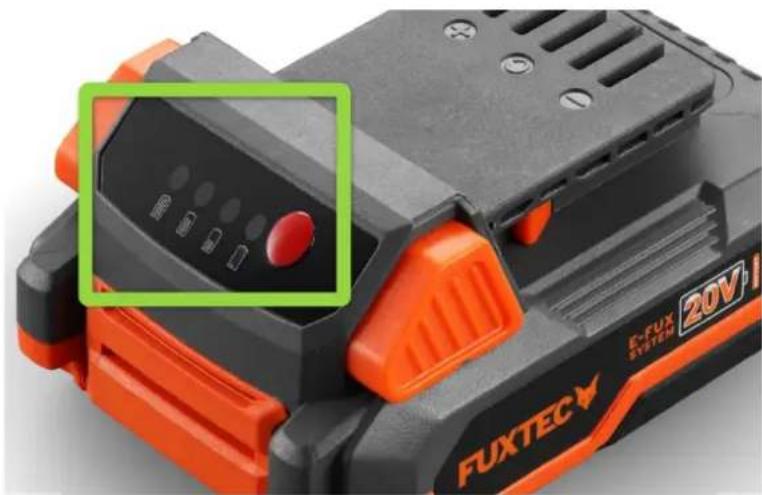

- Premere il pulsante di verifica sulla batteria per visualizzare il livello di carica residuo della batteria. Le spie si accendono per alcuni secondi. - Se tutte le luci sono accese, la batteria ha una capacità di circa 75%- 100% - Se tre luci sono accese, la batteria ha una capacità di circa 50% - 75% - Se due luci sono accese, la batteria ha una capacità di circa 25% -50% - Se una luce è accesa, la batteria ha una capacità di circa 0% - 25% L’apparecchio è dotato di un sistema di protezione della batteria. Questo sistema interrompe automaticamente l’alimentazione del motore per prolungare la durata della batteria. L’apparecchio si spegne automaticamente durante il funzionamento se il dispositivo e/o la batteria si trova in una delle seguenti condizioni: Sovraccarico: Durante l’utilizzo l’apparecchio assorbe una quantità di corrente troppo elevata. In questo caso spegnere l’apparecchio ed interrompere il lavoro che ha causato il sovraccarico dell’unità. Successivamente riavviare l‘apparecchio. Se l’apparecchio non si accende, significa che la batteria è surriscaldata. Lasciare raffreddare la batteria prima di riavviare l’apparecchio. Bassa tensione della batteria: Il livello di carica della batteria è troppo basso e l’unità non funziona. Quando si accende il dispositivo, il motore riprende a funzionare, ma si spegne in breve tempo. In tale circostanza, estrarre la batteria e ricaricarla.

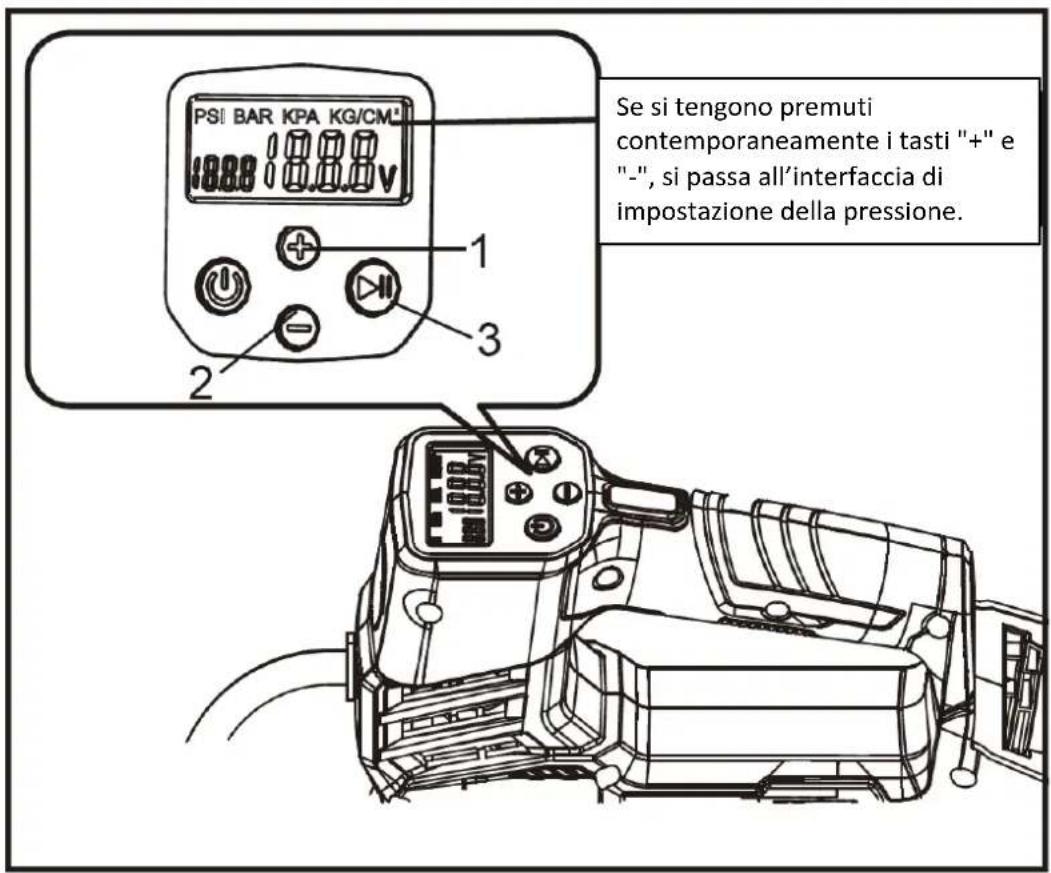

Manometro (misuratore di pressione) Se l’oggetto da gonfiare è collegato al dispositivo, la pressione dell’oggetto viene visualizzata sul manometro quando si accende l’apparecchio. Se non viene collegato nulla all’apparecchio, il manometro mostra "0". È possibile regolare la pressione dell’aria sul manometro. Per variare l’unità, premere il relativo pulsante presente sull‘apparecchio. Per aumentare la pressione, premere il pulsante più. Per diminuire il valore della pressione, premere il pulsante meno. È possibile impostare il valore della pressione tra 0 kPa e 1034 kPa (150 PSI).Manuale originale d’istruzioni FX-E1CI20_rev02

Il compressore possiede una luce di lavoro. Quando si accende l’apparecchio mediante l’interruttore principale, la luce si accende. Quando si spegne l’apparecchio mediante l’interruttore principale, la luce si spegne. Se la luce inizia a lampeggiare durante il funzionamento, significa che l’apparecchio è surriscaldato. Spegnere il dispositivo, rimuovere la batteria e lasciare raffreddare entrambi. Attenzione: Non puntare direttamente lo sguardo sulla luce, potrebbe danneggiarsi la vista.

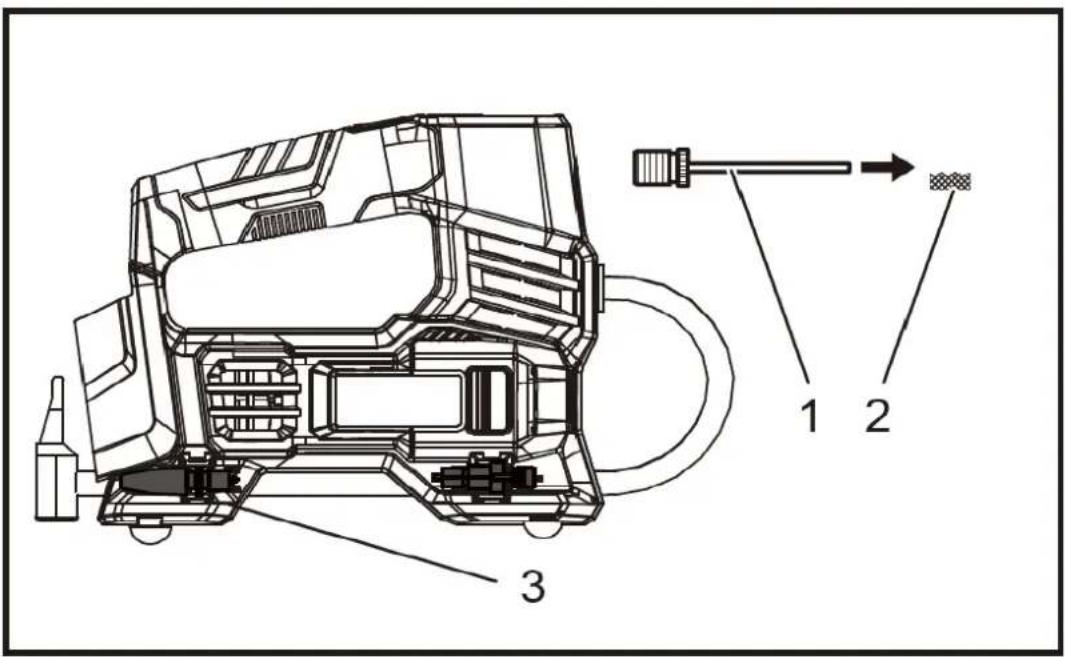

Stoccaggio degli adattatori Il compressore viene fornito con vari adattatori, i quali possono essere riposti nell’apposito supporto del dispositivo (vedi foto seguente). Assicurarsi di inserire l’ago per il gonfiaggio di palle nell’adattatore della valvola Presta prima di stoccare i due adattatori.

Se si tengono premuti contemporaneamente i tasti "+" e "-", si passa all’interfaccia di impostazione della pressione.Manuale originale d’istruzioni FX-E1CI20_rev02

1: Ago per gonfiaggio palle 2: Adattatore della valvola Presta 3: Supporto per stoccaggio adattatori

Smaltimento ATTENZIONE! Prima dello smaltimento, rendere inutilizzabili gli elettroutensili fuori uso:

• rimuovendo la spina di alimentazione dagli elettroutensili ad alimentazione elettrica,
• rimuovendo la batteria dai dispositivi a batteria.

Solo per i paesi dell'UE Non gettare i dispositivi elettrici nei rifiuti domestici! Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua applicazione nella legislazione nazionale, le apparecchiature elettriche usate devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente. Recupero delle materie prime al posto dello smaltimento dei rifiuti. Il dispositivo, gli accessori e l'imballaggio devono essere riciclati in modalità ecocompatibili. Le parti in plastica sono contrassegnate per il riciclo in base alla tipologia. ATTENZIONE! Non gettare le batterie nei rifiuti domestici, nel fuoco o nell'acqua. Non aprire le batterie esaurite. Le batterie devono essere raccolte, riciclate o smaltite nel rispetto dell'ambiente. Solo per i paesi dell'UE: secondo la direttiva 2006/66/CE, le batterie difettose o usate devono essere riciclate. NOTE Si prega di contattare il proprio comune/città per informazioni sulle modalità di smaltimento,

Smaltire il contenuto dell’imballo secondo le normative previste del proprio comune sulla raccolta differenziata. Visitare il sito www.fuxtec.it per avere maggiori informazioni sulla composizione dei materiali dell’imballo.

IMBALLO ESTERNO IMBALLO INTERNO Raccolta differenziata. Verifica le disposizioni del tuo comuneManuale originale d’istruzioni FX-E1CI20_rev02

Dispositivo a batteria Tensione nominale 20 V Velocità a vuoto 17.000 (g/min) Dichiarazione di conformità / Declaration of Conformity

EN 1012-1:2010 EN ISO 12100:2010 EN55014-2:2015 Con la presente dichiariamo che la suddetta macchina nello stato costruttivo e nella versione da noi commercializzata è conforme ai requisiti fondamentali di sicurezza e salute della direttiva CE elencata.
