MANUALE UTENTE FX-RM5170eS Fuxtec

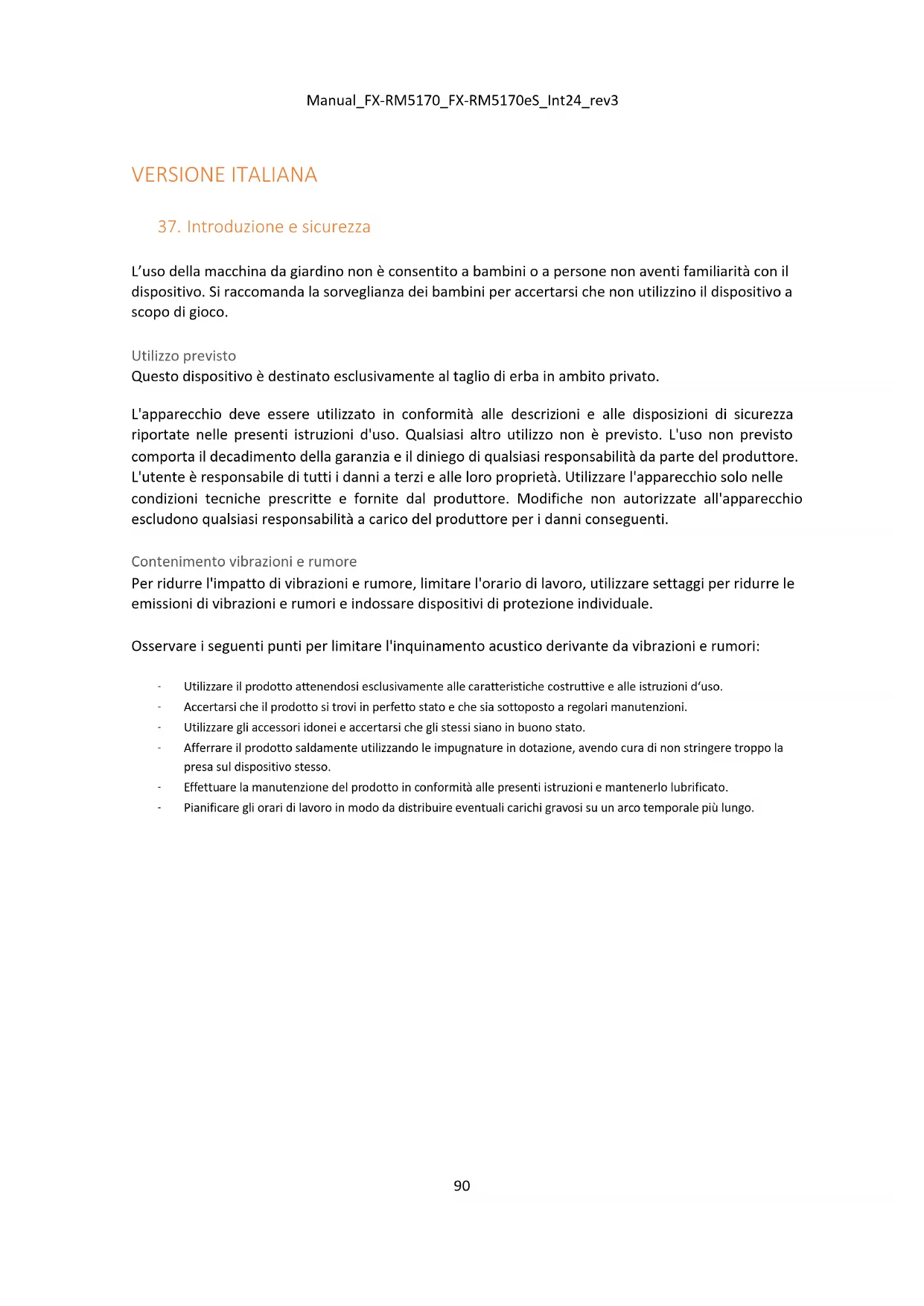

37. Introduzione e sicurezza

L’uso della macchina da giardino non è consentito a bambini o a persone non aventi familiarità con il dispositivo. Si raccomanda la sorveglianza dei bambini per accertarsi che non utilizzino il dispositivo a scopo di gioco. Utilizzo previsto Questo dispositivo è destinato esclusivamente al taglio di erba in ambito privato. L'apparecchio deve essere utilizzato in conformità alle descrizioni e alle disposizioni di sicurezza riportate nelle presenti istruzioni d'uso. Qualsiasi altro utilizzo non è previsto. L'uso non previsto comporta il decadimento della garanzia e il diniego di qualsiasi responsabilità da parte del produttore. L'utente è responsabile di tutti i danni a terzi e alle loro proprietà. Utilizzare l'apparecchio solo nelle condizioni tecniche prescritte e fornite dal produttore. Modifiche non autorizzate all'apparecchio escludono qualsiasi responsabilità a carico del produttore per i danni conseguenti. Contenimento vibrazioni e rumore Per ridurre l'impatto di vibrazioni e rumore, limitare l'orario di lavoro, utilizzare settaggi per ridurre le emissioni di vibrazioni e rumori e indossare dispositivi di protezione individuale. Osservare i seguenti punti per limitare l'inquinamento acustico derivante da vibrazioni e rumori:

Utilizzare il prodotto attenendosi esclusivamente alle caratteristiche costruttive e alle istruzioni d‘uso.

Accertarsi che il prodotto si trovi in perfetto stato e che sia sottoposto a regolari manutenzioni.

Utilizzare gli accessori idonei e accertarsi che gli stessi siano in buono stato.

Afferrare il prodotto saldamente utilizzando le impugnature in dotazione, avendo cura di non stringere troppo la presa sul dispositivo stesso.

Effettuare la manutenzione del prodotto in conformità alle presenti istruzioni e mantenerlo lubrificato.

Pianificare gli orari di lavoro in modo da distribuire eventuali carichi gravosi su un arco temporale più lungo.Manual_FX-RM5170_FX-RM5170eS_Int24_rev3

Emergenza - Per familiarizzare con l'uso del prodotto, leggere attentamente le istruzioni per l'uso. Memorizzare le disposizioni di sicurezza e rispettarle scrupolosamente. Ciò consentirà di prevenire rischi e pericoli. - Durante l'utilizzo del prodotto, prestare sempre attenzione, in modo da poter identificare e reagire tempestivamente ai pericoli. Un intervento rapido può prevenire gravi lesioni e danni materiali. Rischi residui Pur utilizzando il tosaerba conformemente alle istruzioni, vi sono sempre dei rischi residui. In relazione al design e alle caratteristiche costruttive del presente tagliaerba possono manifestarsi i seguenti pericoli: g) Lesioni e danni a cose causati da oggi scagliati in aria. h) Danni all’udito, nel caso in cui non vengano indossati dispositivi di protezione acustica o si utilizzi il tagliaerba per periodi di tempo prolungati.

i) Danni alla salute derivanti dalle vibrazioni mano-braccio, nel caso in cui il tagliaerba venga utilizzato per un

periodo di tempo prolungato o lo stesso non venga utilizzato e manutenuto correttamente.

38. Disposizioni di sicurezza per tagliaerba

Disposizioni di sicurezza generali - Per la propria sicurezza e quella altrui, leggere le presenti istruzioni e le relative disposizioni di sicurezza prima di utilizzare il dispositivo. Si raccomanda di conservare le istruzioni d’uso e le relative disposizioni di sicurezza per gli utilizzi futuri e di tenerle sempre a portata di mano. - In caso di cambio di proprietario, allegare le istruzioni d‘uso al dispositivo. - I soggetti che utilizzano il dispositivo non devono trovarsi sotto l’effetto di sostanze stupefacenti (es. alcol, droghe o farmaci). - Utilizzare il dispositivo esclusivamente nello stato tecnico prescritto e fornito dal produttore. Modifiche personali all’apparecchio non prefigurano responsabilità di alcun tipo a carico del produttore in caso di danni conseguenti. - Utilizzare il dispositivo solo in presenza di luce diurna o di adeguata illuminazione artificiale. - Utilizzare il dispositivo esclusivamente in condizioni di umidità assente. Tenere lo stesso al riparo da pioggia o umidità. L’infiltrazione di acqua all’interno del dispositivo aumenta il rischio di scosse elettriche. - Spegnere il dispositivo e rimuovere la batteria: ⬧ se lo stesso viene lasciato incustodito; ⬧ se lo stesso inizia a vibrare eccessivamente. Prima dell‘uso - Familiare con l’apparecchio e le relative funzioni e comandi prima di iniziare i lavori.Manual_FX-RM5170_FX-RM5170eS_Int24_rev3

- Ispezionare il dispositivo prima della sua messa in funzione e successivamente ad una caduta allo scopo di individuare eventuali segni d’usura o danneggiamenti. - Non utilizzare un dispositivo che presenti un interruttore difettoso e che non si possa più accendere o spegnere. - Accertarsi che tutti i dati, viti, bulloni siano fissati saldamente per consentire un utilizzo in sicurezza dell’apparecchio. - Non utilizzare un dispositivo che presenti parti danneggiate o mancanti. Queste devono essere riparate o eventualmente sostituite da un tecnico o un’officina specializzata. - Durante l’attività, indossare sempre scarpe antinfortunistiche robuste, pantaloni lunghi e adeguati dispositivi di protezione individuale (occhiali, tappi antirumore, guanti da lavoro, ecc.) Tali dispositivi, se indossati, consentono di diminuire il rischio di lesioni. Durante l‘uso Non accendere l'apparecchio se nelle immediate vicinanze si trovano persone (soprattutto bambini) o animali. Assicurarsi che i bambini non utilizzino l'apparecchio a scopo di gioco. Interrompere il lavoro se si nota la presenza di persone (soprattutto bambini) o animali domestici nelle vicinanze. Lavorare su pendii ripidi può essere pericoloso. Assicurarsi di avere una posizione stabile e di effettuare il taglio lentamente. Tagliare sempre trasversalmente al pendio e non verso l'alto e verso il basso. Fare particolare attenzione durante i cambi di direzione. Sussiste rischio di ribaltamento! Non tagliare su pendii ripidi. Fare particolare attenzione quando ci si muove all'indietro durante il taglio e si tira il tagliaerba verso di sé. Non capovolgere il tagliaerba quando si avvia il motore. Mantenere la distanza di sicurezza indicata sul telaio dell'impugnatura. Non accendere il motore finché i piedi non si trovano a distanza di sicurezza dalla lama di taglio. Prestare attenzione e non toccare la lama di taglio rotante. Spegnere il tagliaerba prima di capovolgerlo o trasportarlo, ad esempio da/verso il prato o su sentieri. Non transitare mai sulla ghiaia con il motore acceso. Sussiste il rischio di essere colpiti da pietre! Prima di sollevare o trasportare il tagliaerba, spegnere il motore e attendere l'arresto della lama di taglio. Non regolare l'altezza di taglio finché il motore non è spento e la lama non si è arrestata. Non aprire mai lo sportello di scarico quando il motore è in funzione. Prima di rimuovere il cestello raccoglierba, spegnere il motore e attendere che la lama di taglio si sia fermata. Dopo aver svuotato il cestello di raccolta dell'erba, riapplicarlo con cautela e assicurarsi che lo stesso sia fissato saldamente al tagliaerba. Se possibile, non tagliare l'erba bagnata. Non lavorare con la macchina da giardino in un ambiente caratterizzato da rischi di esplosione dovuti dalla presenza di liquidi, gas o polveri infiammabili. Quando si interrompe il lavoro, non lasciare mai l'apparecchio incustodito e conservarlo in un luogo sicuro.

Dopo l‘uso Spegnere l'apparecchio e riporlo in un luogo sicuro.Manual_FX-RM5170_FX-RM5170eS_Int24_rev3

Mantenere il dispositivo fuori dalla portata dei bambini. Assicurarsi che le prese d'aria dell'unità siano pulite. Mantenere tutti i dadi, i bulloni e le viti serrati per garantire che il tagliaerba operi in condizioni di sicurezza. Controllare frequentemente che il cesto raccoglierba non sia usurato o danneggiato. Utilizzare esclusivamente una lama di taglio progettata per questo tagliaerba. Attenersi alle istruzioni per l'installazione e rimuovere preventivamente la batteria (solo per il modello eS). Le riparazioni devono essere eseguite esclusivamente da un tecnico qualificato o da un centro di assistenza.Manual_FX-RM5170_FX-RM5170eS_Int24_rev3

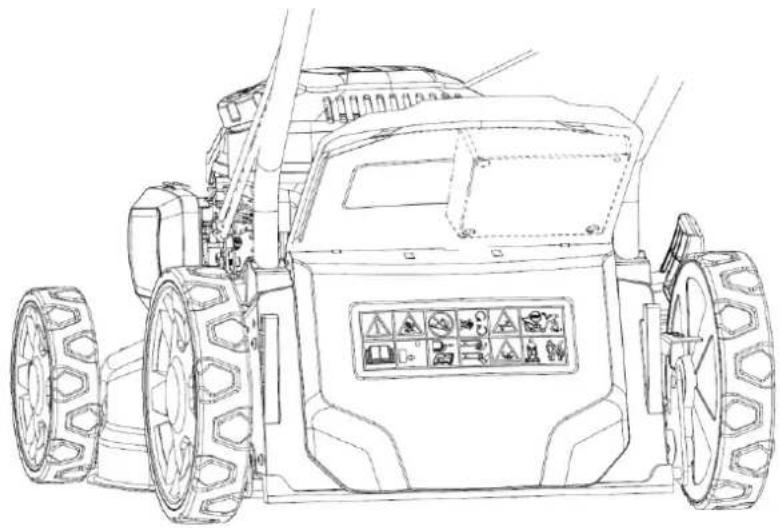

39. Informazioni a avvertenze

Solo benzina normale con numero di ottani pari almeno a 95. La capacità massima del serbatoio è 1 lt.

Rischio lesioni: Tenere mani e piedi a distanza!

Attenzione: Leggere attentamente le istruzioni d‘uso! Il tagliaerba viene fornito senza olio!

Livello di potenza acustica del tagliaerba: 98dB

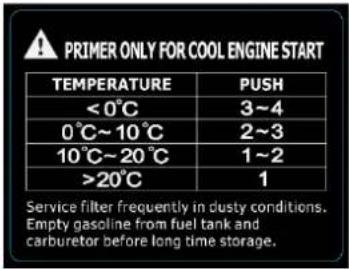

Indicazioni per l’utilizzo del primer in caso di avvio a freddo!Manual_FX-RM5170_FX-RM5170eS_Int24_rev3

Per arrestare il motore, rilasciare la leva del gas!

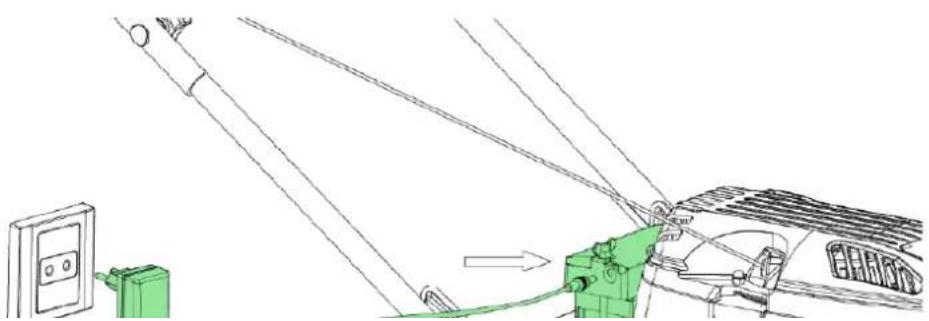

Indicazioni sulla batteria starter (solo per modello eS).

Indicazioni sulla batteria starter in caso di prolungati periodi di utilizzo/stoccaggio (solo per modello eS).

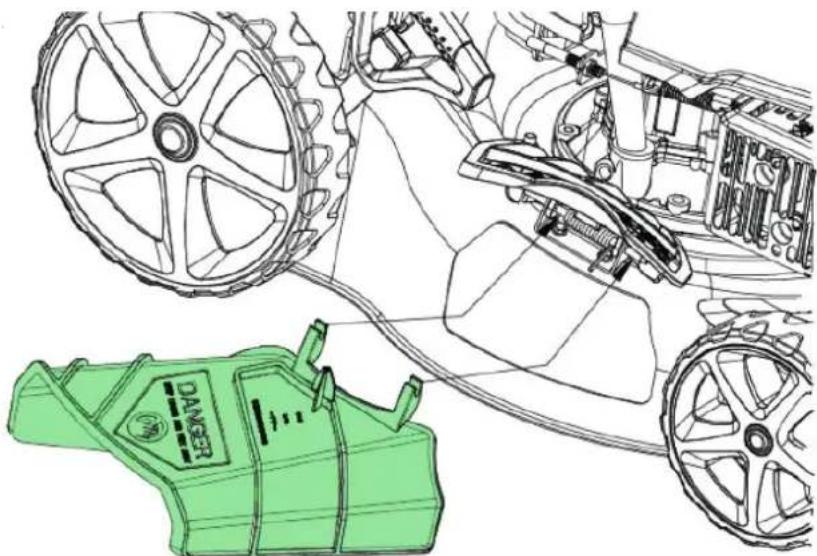

Indicazioni importanti per il montaggio del tagliaerba Prima di montare e mettere in funzione il tagliaerba a scoppio, leggere attentamente e interamente il manuale di istruzioni e le indicazioni in esso contenute. INFORMAZIONE IMPORTANTE: Il tagliaerba viene fornito SENZA CARBURANTE E OLIO nel motore. Il vostro nuovo tosaerba è stato testato presso lo stabilimento di produzione, pertanto, potrebbe essere presente una piccola quantità di olio residuo nel motore o sull'astina di controllo!

ESTRARRE IL TAGLIAERBA DALLA SCATOLA

Estrarre il tagliaerba dalla scatola e verificare che non siano rimaste parti all’interno dell’imballaggio.

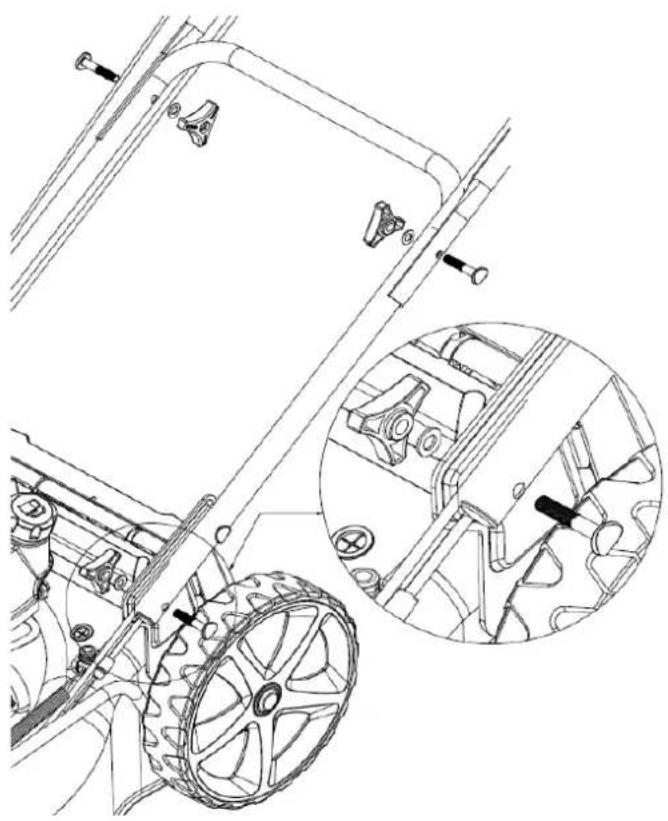

Montaggio impugnatura superiore e inferiore Fase 1: Rimuovere i quattro bulloni dai quattro assi utilizzando una chiave M10. Fase 2: montare le due ruote anteriori e le due ruote posteriori come mostrato nell'illustrazione. Quindi fissare i quattro bulloni con una chiave M10. Fase 3: montare i due copriruota anteriori e i due copriruota posteriori come indicato nella figura.Manual_FX-RM5170_FX-RM5170eS_Int24_rev3

Aprire con cautela l’impugnatura del tagliaerba e accertarsi che i cavi di comando del dispositivo non si impiglino o siano danneggiati. Aprire l'impugnatura e avvitare le relative parti con i quattro dadi ad alette, le rondelle e le viti, come illustrato di seguito. Inserire il cavo di avviamento sul lato destro dell'impugnatura e fissarlo con il manico in plastica (vedi immagini seguenti).Manual_FX-RM5170_FX-RM5170eS_Int24_rev3

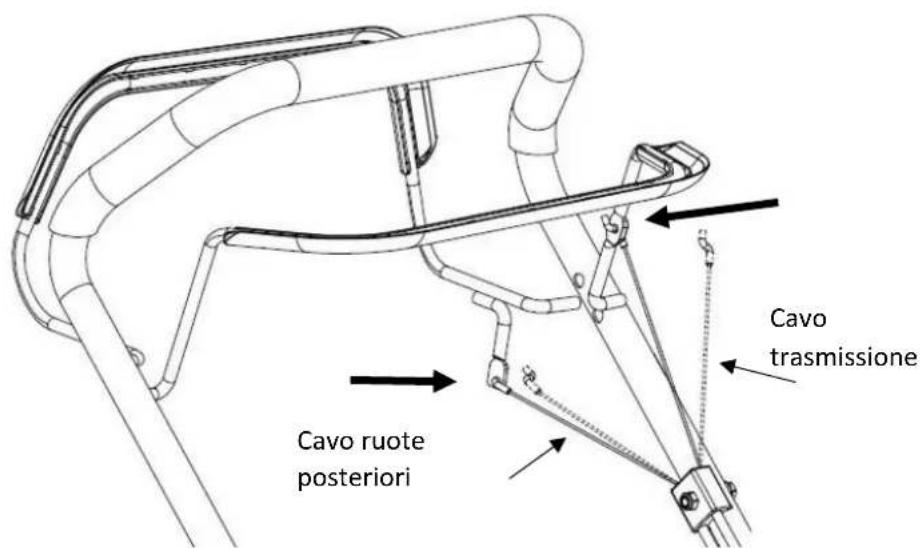

Inserire il cavo di trasmissione del motore e delle ruote posteriori nel foro della leva corrispondente, come illustrato di seguito. La freccia indica il punto in cui il cavo deve essere agganciato.

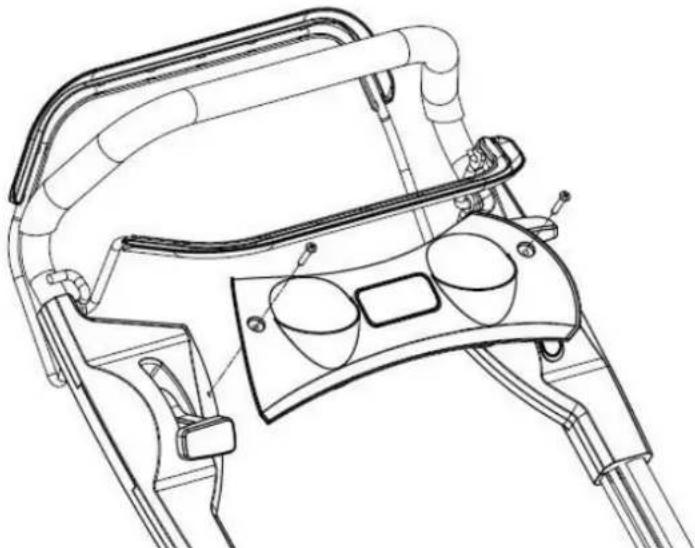

Estrarre il pannello di comando dalla scatola e fissarlo con le due viti fornite (vedi immagine seguente).

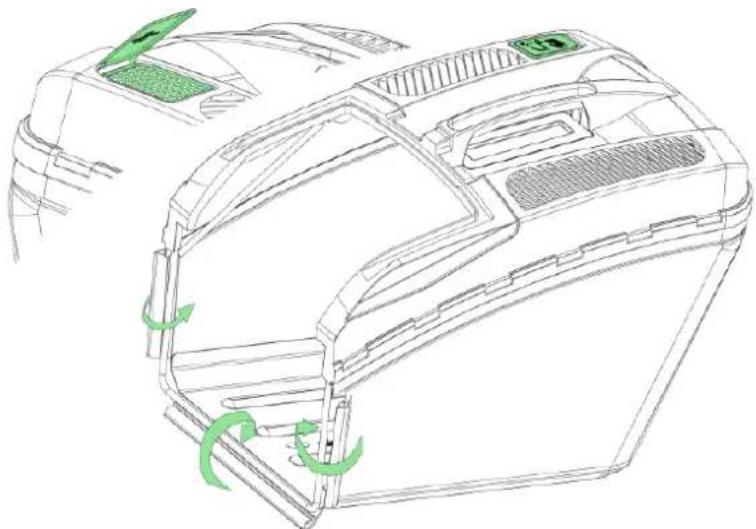

Montaggio contenitore raccolta erba Appoggiare i bordi in plastica del cestello sul telaio e fissare le clip, come mostrato di seguito. Il contenitore di raccolta dell'erba contiene un pratico indicatore di livello che segnala se il cestello è pieno e deve essere svuotato (vedi immagine seguente).

Sollevare la protezione dell'espulsore posteriore, rimuovere il kit mulching e inserire il contenitore raccoglierba (vedi immagine seguente).

Impugnatura cesto di raccolta erba Sportello posterioreManual_FX-RM5170_FX-RM5170eS_Int24_rev3

Kit mulching Il kit mulching è integrato nella copertura posteriore. Quando la copertura posteriore è ripiegata, il kit mulching blocca lo scarico posteriore e assolve alla sua funzione. Il prato non viene raccolto e viene ulteriormente sminuzzato attraverso la rotazione della lama!

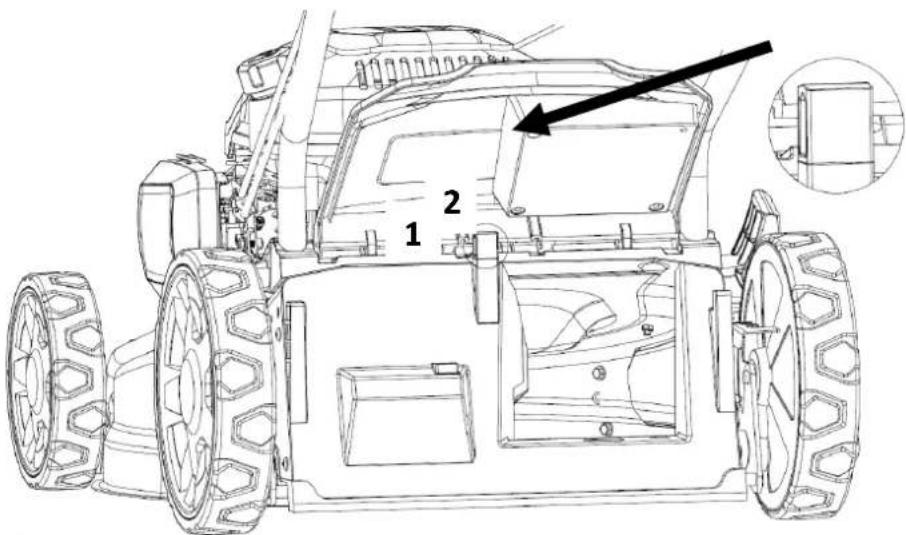

Estrarre il puntello dalla posizione 1 e inserirlo nella posizione 2. Sollevare la protezione dell'espulsore posteriore e inserire la staffa / puntello in modo da sostenere la protezione dell'espulsore posteriore.

Estrarre il puntello dalla posizione 1 e inserirlo nella posizione 2. Sollevare la protezione dell'espulsore posteriore e inserire il puntello / cuneo in modo da sostenere la protezione dell'espulsore posteriore. Con l'ausilio del supporto/puntello, l'erba pesante e umida proveniente dall'area di taglio può essere espulsa posteriormente in modo più efficiente.

Vano laterale per espulsione Per utilizzare l’espulsione laterale, sollevare la copertura e attaccare il vano laterale per l’espulsione (vedi immagine).

NOTA BENE: Non tutti i modelli dispongono dell’espulsione laterale. Se si desidera utilizzare il kit mulching, è necessario disinstallare preventivamente lo scarico laterale.

41. Precedentemente al primo utilizzo

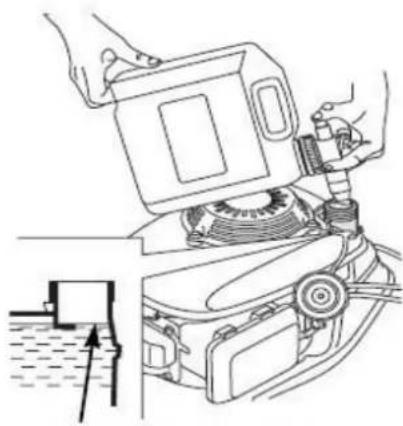

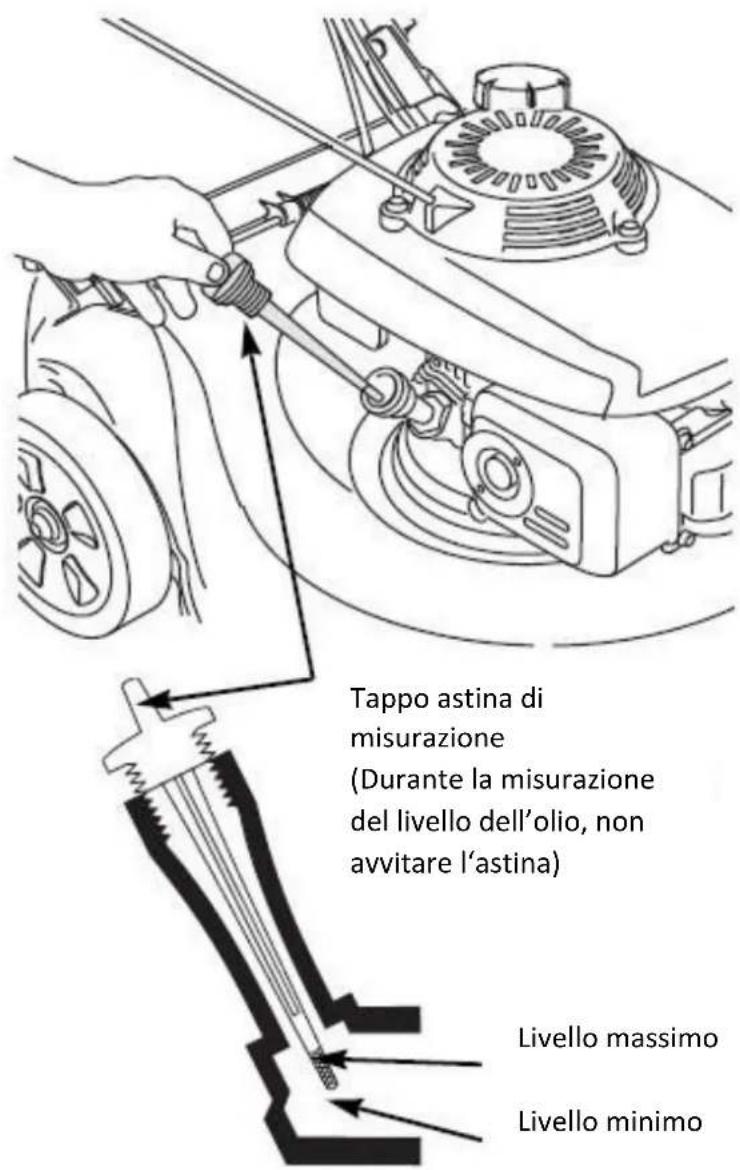

Rabbocco olio ATTENZIONE: Il tagliaerba viene fornito senza olio nel motore. Tutti i motori vengono testati in fabbrica prima di essere imballati. La maggior parte dell'olio viene rimossa prima della spedizione del dispositivo; tuttavia, una piccola quantità dello stesso rimane nel motore. Durante il trasporto, l'olio si sposta all' interno del vano motore, pertanto, è possibile che sull'astina di misurazione sia indicata una quantità di olio sufficiente. Tuttavia, questa indicazione non è attendibile! Introdurre pertanto una quantità di olio sufficiente per far sì che il livello dello stesso sia compreso tra la tacca superiore e quella inferiore dell'astina di misurazione (vedi immagine). Non inserire una quantità eccessiva di olio nel motore.

Rabbocco benzina Tappo astina di misurazione (Durante la misurazione del livello dell’olio, non avvitare l‘astina) Livello massimo Livello minimoManual_FX-RM5170_FX-RM5170eS_Int24_rev3

Il motore viene fornito senza benzina nel motore, riempire con 1,0 litri di benzina prima di avviare il motore.

Rimuovere il tappo del serbatoio del carburante

Attraverso il collo del serbatoio, inserire carburante fino al limite inferiore della soglia di livello. Non riempire eccessivamente. Rimuovere eventuali residui di carburante prima di avviare il motore.

Riavvitare saldamente il tappo del serbatoio. La benzina è altamente infiammabile e i relativi fumi possono provocare esplosioni e conseguenti gravi lesioni o morte. Usare estrema cautela nel maneggiare la benzina. Tenere la stessa fuori dalla portata dei bambini. Fare rifornimento in un'area ben ventilata e a motore spento. Non fumare ed evitare di produrre fiamme o scintille nell'area in cui viene rabboccato il motore o in cui è stoccata la benzina. Evitare il contatto ripetuto o prolungato con la pelle o l'inalazione dei fumi. Dopo il rifornimento, avvitare saldamente il tappo del serbatoio. Se è stato rovesciato del carburante a terra, assicurarsi che l'area interessata sia asciutta prima di avviare il motore. Caricamento batteria starter (solo per modello eS) Caricare la batteria per circa 5 ore precedentemente primo utilizzo. A tal fine, inserire la spina del caricabatterie nell'apposito attacco presente sulla batteria e collegare il caricabatterie a una presa di corrente (vedi immagine seguente).

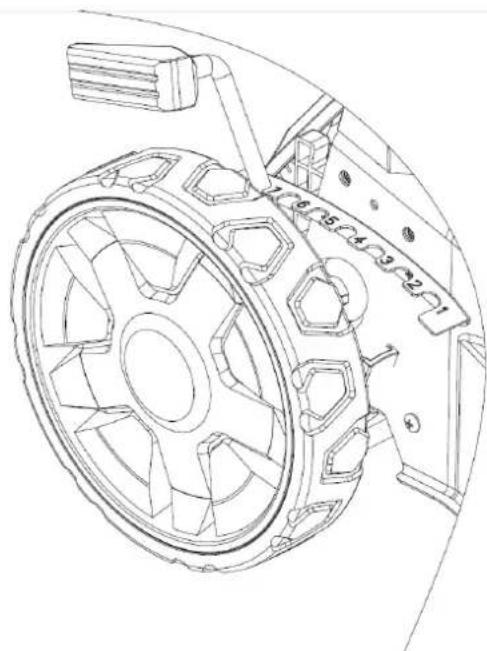

Regolazione altezza di taglio

Impostare l’altezza di taglio desiderata mediante l’apposita leva di regolazione. Attenzione: Il rischio di lesioni è molto elevato. Eseguire pertanto questa operazione solo quando il motore è spento e la lama di taglio è ferma.

42. Utilizzo del tagliaerba

Avviamento / spegnimento motoreManual_FX-RM5170_FX-RM5170eS_Int24_rev3

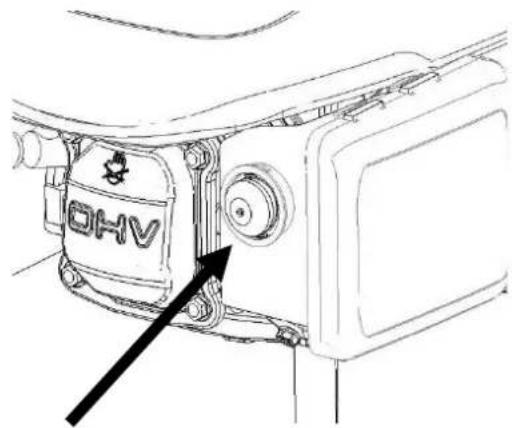

In caso di avviamento a freddo, premere innanzitutto il primer prima di azionare la leva del gas posta sull’impugnatura superiore.

Nota bene: Non tutti i modelli dispongono del primer. Per avviare il motore, avvicinare l'impugnatura del cavo del motore all'impugnatura superiore. Se si è in possesso di un modello dotato di trazione posteriore, non bisogna mantenere la presa sull'impugnatura della trazione posteriore durante la procedura di avviamento, diversamente le ruote posteriori inizieranno a muoversi immediatamente all'avviamento del motore.

Tirare quindi con cautela l'impugnatura del cavo di avviamento fino ad avvertire una leggera resistenza. A questo punto, tirare con vigoria il cavo di avviamento per accendere il motore. In caso di avviamento a freddo, potrebbero essere necessari 2-3 tentativi prima che il motori si avvii.

Impugnatura cavo di avviamentoManual_FX-RM5170_FX-RM5170eS_Int24_rev3

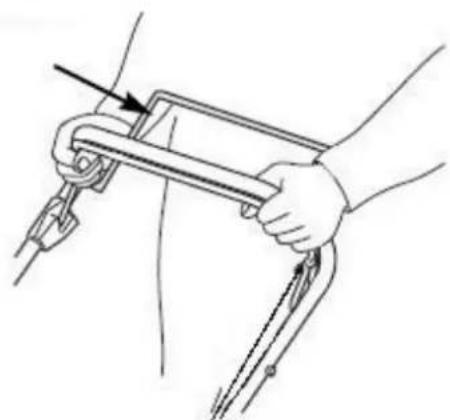

Per arrestare il motore, rilasciare l’impugnatura del cavo d‘avviamento. Il motore si spegne e la lama ruota ancora per un breve lasso di tempo per arrestarsi poi completamente.

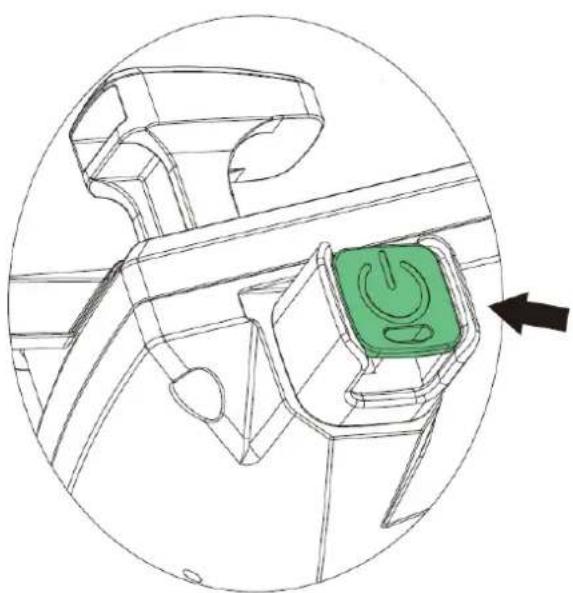

Se si possiede un modello dotato di eStart, ripetere la stessa procedura sopra descritta. Esclusivamente per l’avviamento, premere il bottone di avviamento presente sul tagliaerba. Si raccomanda di verificare che la batteria sia carica.

43. Lavori di manutenzione

Disposizioni generali per la manutenzione: Tutti i dadi, i bulloni e le viti devono essere serrati correttamente per garantire che la macchina operiManual_FX-RM5170_FX-RM5170eS_Int24_rev3

in condizioni di sicurezza e piena funzionalità. Una regolare manutenzione costituisce requisito fondamentale per garantire la sicurezza dell'utente e il mantenimento delle capacità operative e prestazionali del tagliaerba. Non conservare mai la macchina con benzina all'interno del serbatoio in un edificio in cui i fumi rilasciati dal combustibile possano entrare in contatto con fiamme libere, scintille o temperature elevate. Lasciare raffreddare il motore prima di stoccarlo in uno spazio chiuso.

Per ridurre il rischio di incendio, assicurarsi che il tagliaerba e in particolare il motore, la marmitta e anche il luogo in cui è conservato il carburante di riserva siano liberi da erba, foglie o quantità eccessive di lubrificanti. Controllare regolarmente lo stato della copertura del cesto di raccolta dell'erba e del sistema di raccolta e sostituirli se danneggiati. Scaricare il carburante in un'area ben ventilata quando il motore si è raffreddato. Utilizzare guanti da lavoro robusti durante la rimozione e l'installazione della lama di taglio. ATTENZIONE: Prima di eseguire qualsiasi intervento di manutenzione o riparazione, spegnere il motore e rimuovere la candela. Controllare regolarmente il tagliaerba e assicurarsi che tutti i depositi di erba sulla parte inferiore del telaio siano stati rimossi. Ingrassare regolarmente l'assale e i cuscinetti del telaio con un lubrificante idoneo. Controllare regolarmente le condizioni delle lame, poiché queste ultime hanno un impatto significativo sulle prestazioni del tagliaerba. Le lame devono essere sempre affilate e bilanciate. Controllare a intervalli regolari che tutti i bulloni e i dadi siano serrati. I bulloni e i dadi usurati o non correttamente serrati possono causare gravi danni al motore o al telaio. Se la lama urta pesantemente contro un ostacolo, arrestare il tagliaerba e contattare il servizio clienti FUXTEC. La lama di taglio è in acciaio stampato. Per ottenere un risultato di taglio ottimale, affilare regolarmente la lama (all'incirca ogni 25 ore di funzionamento). Verificare che la lama sia sempre correttamente bilanciata. A tal fine, inserire un'asticella in acciaio (con un diametro di 2-3 mm) nel foro centrale. Se l'asticella è allineata correttamente, rimarrà in posizione orizzontale. Se la lama non rimane in posizione orizzontale, sostituirla. Quando si rimuove la lama, svitare il bullone e controllare il portalama. Se le parti sono usurate o danneggiate, sostituirle. ATTENZIONE: Utilizzare sempre ed esclusivamente parti di ricambio originali. Parti di ricambio di qualità inferiore possono danneggiare seriamente il tagliaerba e prefigurare rischi per la sicurezza.

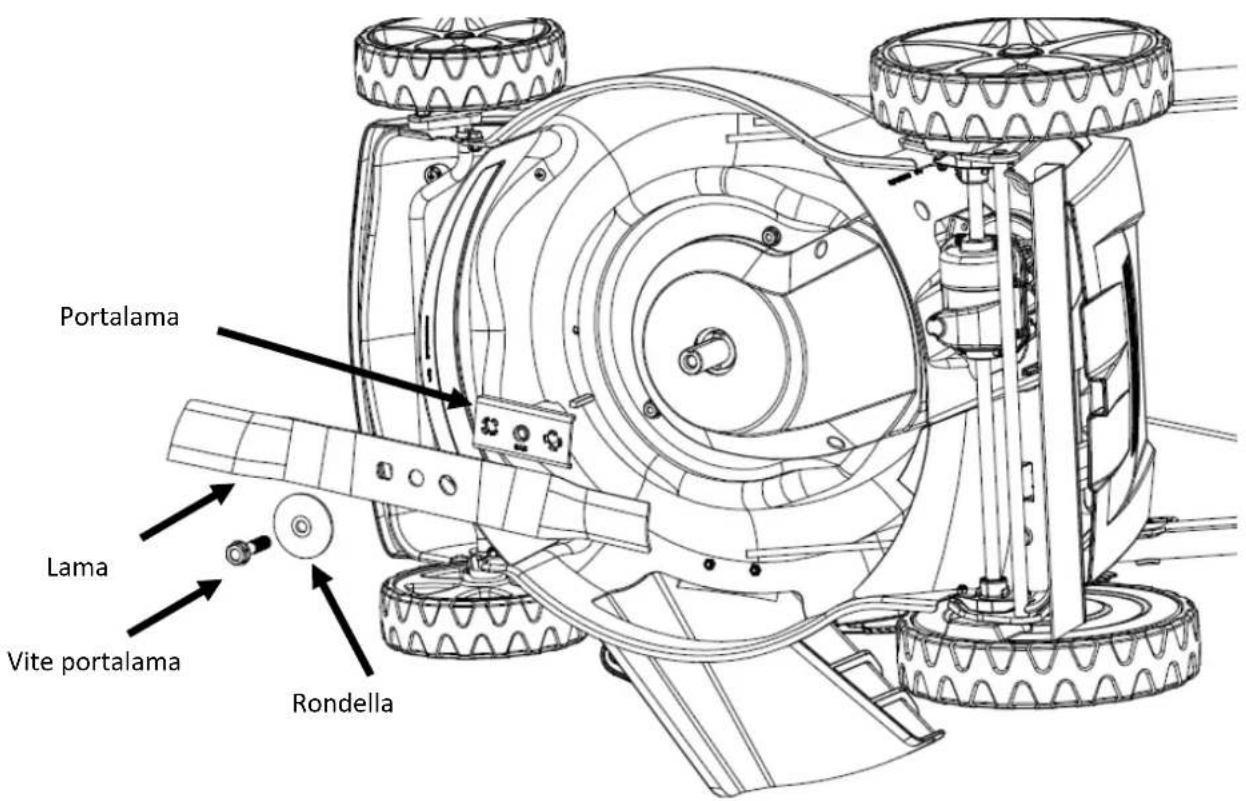

Sostituzione lama di taglio Adagiare il tagliaerba sul fianco destro in modo che il lato del filtro dell'aria sia rivolto verso l'alto. In questo modo si evitano fuoriuscite di carburante e conseguenti difficoltà di avviamento del tagliaerba.Manual_FX-RM5170_FX-RM5170eS_Int24_rev3

Ispezionare la lama per verificare l'assenza di danni, crepe, ruggine o corrosione eccessiva. Una lama consumata può essere affilata, tuttavia una lama eccessivamente usurata, piegata, incrinata o danneggiata deve essere sostituita. Per l'installazione della lama, utilizzare sempre una chiave dinamometrica. Controllare che le viti della lama siano ben strette.

Se si rimuove la lama per affilarla o sostituirla, è necessaria una chiave dinamometrica per la reinstallazione. Indossare guanti da lavoro adatti al fine di proteggere le mani.

Rimuovere la vite con una chiave a tubo. Utilizzare un ceppo di legno per evitare che la lama giri durante la rimozione della vite. In seguito, rimuovere la lama.

Montare la lama mediante l'apposita vite e le speciali rondelle. Assicurarsi di applicare le speciali rondelle con il lato concavo rivolto verso la lama e il lato convesso verso la vite.

Serrare la vite della lama con una chiave dinamometrica. Utilizzare un ceppo di legno per evitare che la lama giri quando si stringe la vite.

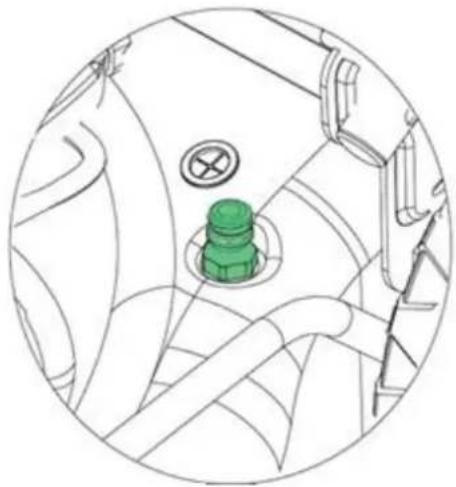

Utilizzo funzione Easy Clean Sul lato sinistro del tagliaerba si trova l'attacco dell'acqua per il lavaggio del tagliaerba (solo per alcuni modelli). Quando si utilizza l'attacco dell'acqua, la macchina deve trovarsi nel punto più basso della superficie da tagliare. Ciò garantisce che l'acqua scorra al di sotto del tagliaerba durante la pulizia.

• Collegare un tubo all'ugello.

• Aprire l'acqua e avviare il motore.

• Le rotazioni della lama fanno sì che l'acqua ripulisca la parte inferiore del tagliaerba.

Filtro dell‘aria Se il motore viene fatto funzionare senza filtro dell'aria o con un filtro dell'aria danneggiato, può penetrare dello sporco al suo interno causando una rapida usura del motore stesso.

• Premere le linguette del coperchio e rimuoverlo.

• Rimuovere il filtro dalla relativa base.

• Controllare il filtro e l'elemento in schiuma e sostituire quest’ultimo in caso di danneggiamento.

• Pulire il filtro battendolo più volte su una superficie rigida al fine di rimuovere lo sporco, oppure soffiare aria compressa attraverso il filtro dell'aria dal suo interno. Non tentare mai di spazzolare via lo sporco; la spazzolatura provoca la penetrazione dello sporco nelle fibre.

• Servendosi di un panno umido, pulire lo sporco presente sulla parte interna dell'alloggiamento del filtro dell'aria e sul coperchio. Assicurarsi che non ci sia sporcizia nel condotto dell'aria che conduce al carburatore.

• Applicare nuovamente il filtro e il coperchio.Manual_FX-RM5170_FX-RM5170eS_Int24_rev3

Candela d‘accensione Per ottenere buone prestazioni, la candela deve avere una distanza corretta ed essere priva di depositi. Per la manutenzione della candela, procedere come segue:

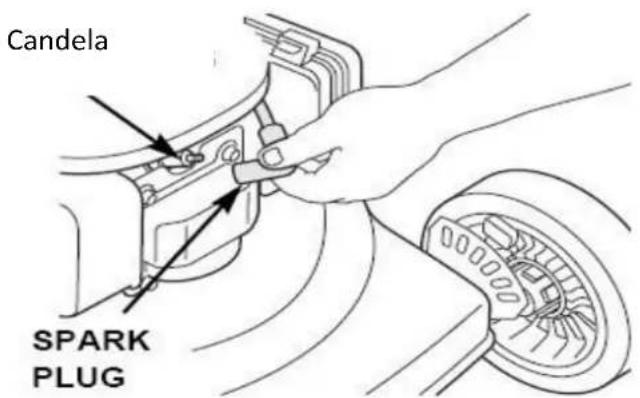

• Rimuovere il cappuccio della candela ed eliminare la sporcizia nella zona circostante.

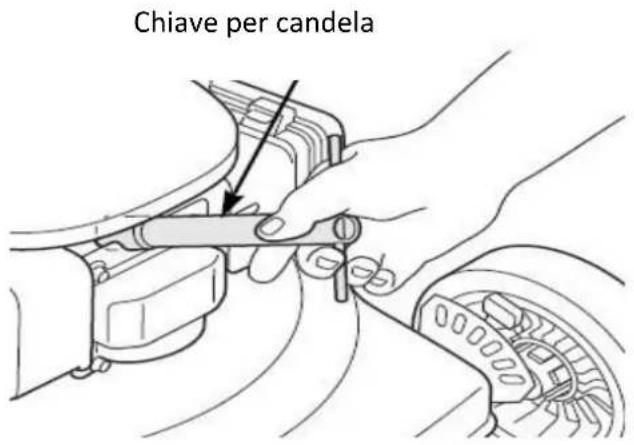

Importante: La chiave per candele non è fornita in dotazione

• Controllare la candela. Sostituirla se gli elettrodi sono usurati o se l'isolante è incrinato o crepato.

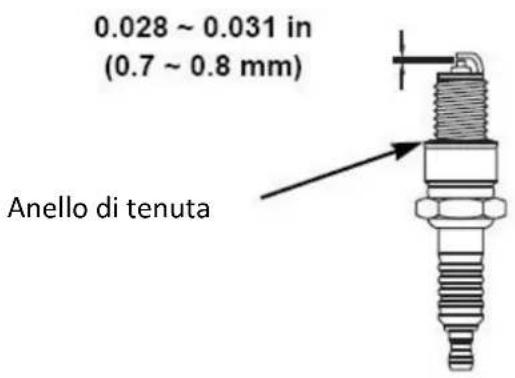

• Misurare la distanza tra gli elettrodi della candela con un calibro adatto. La distanza deve essere di 0,028 ~ 0,031 pollici (0,7 ~ 0,8 mm). Se necessario, modificare detta distanza piegando con cautela il lato degli elettrodi con un attrezzo idoneo

• Inserire manualmente e con cautela la candela per evitare un serraggio eccessivo.

• Posizionare il cappuccio della candela sopra la stessa. Attenzione: Una candela allentata può surriscaldarsi e danneggiare il motore. Un serraggio eccessivo della stessa può danneggiare la filettatura della testata del cilindro.

Regolazione cavi Prima di mettere in funzione la macchina occorre sempre verificare la regolazione dei cavi. Chiave per candela Anello di tenutaManual_FX-RM5170_FX-RM5170eS_Int24_rev3

I cavi possono essere controllati muovendo a fondo le impugnature e verificando che i cavi stessi siano in tensione. In caso contrario, è necessario tirarli. Se le impugnature non sono azionabili agevolmente, è necessario allentare il relativo cavo. Al termine della prima stagione, è necessario regolare i cavi per ottenere un'attivazione ottimale, poiché questi ultimi possono allungarsi durante l'uso. Per i seguenti cavi potrebbe essere necessaria una regolazione aggiuntiva:

44. Disposizioni di sicurezza

DISPOSIZIONI DI SICUREZZA GENERALI

• Questo prodotto è destinato esclusivamente alla rasatura. Non utilizzarlo per scopi diversi da quelli per cui è stato concepito. In caso contrario, sussiste il rischio di danni al macchinario o lesioni.

• Non permettere mai ai bambini o a persone che non conoscono il contenuto di queste istruzioni di operare con il dispositivo.

• La persona che utilizza il tagliaerba è responsabile della sicurezza delle persone che si trovano nell'area di lavoro.

• Non utilizzare mai il tagliaerba in prossimità di altre persone, bambini o animali vaganti.

• Prima di iniziare a tagliare, controllare la superficie su cui deve essere utilizzato il tagliaerba e rimuovere sassi, fili, bastoni, schegge, ossa e altri oggetti estranei che potrebbero impigliarsi nel tagliaerba o essere proiettati in aria e provocare lesioni.

• Tutti i dadi, i perni e i bulloni devono essere serrati correttamente per garantire che la macchina sia in perfetto stato di funzionamento e pienamente operativa.

• Non utilizzare mail il tagliaerba senza copertura di protezione.

• Non utilizzare mai il tagliaerba con una lama allentata. Verificare sempre che tutte le relative viti siano serrate completamente.

• Le lame non affilate devono essere sostituite.Manual_FX-RM5170_FX-RM5170eS_Int24_rev3

• Durante l’utilizzo del tagliaerba, è necessario accertarsi di avere una posizione stabile.

• Non stoccare mai il tagliaerba in aree chiuse o poco ventilate dove potrebbero accumularsi fumi. I fumi di scarico del motore contengono monossido di carbonio, una sostanza potenzialmente letale.

• Lavorare solo in condizioni di sufficiente visibilità (al crepuscolo o con adeguata illuminazione artificiale).

• Non utilizzare il tagliaerba in presenza di pioggia o erba umida.

• Prestare particolare attenzione quando si effettua il taglio su terreni rialzati (su pendii). Tagliare sempre perpendicolarmente al pendio o parallelamente al bordo e non muoversi verso l’alto o verso il basso.

• Non lasciare mai il tagliaerba incustodito; se lo si lascia in funzione, spegnere il motore.

• Non sollevare mai la parte posteriore del tagliaerba quando è parcheggiato e non tenere gli arti vicino al piatto di taglio o allo scivolo di scarico posteriore quando il motore è in funzione.

• Non modificare mai l’impostazione del numero di giri del motore.

• Non trasportare mai il tagliaerba con il motore acceso.

• Spegnere il motore e scollegare la spina di accensione nei seguenti casi:

quando si eseguono lavori sotto il piatto del tagliaerba o nel condotto di scarico.

quando si eseguono interventi di manutenzione, riparazione o ispezione della macchina.

prima di spostare, sollevare o trasportare il tagliaerba.

quando si lascia il tagliaerba incustodito o quando occorre regolare l'altezza di taglio.

prima di rimuovere e svuotare il canale di scarico.

• Se si rileva un oggetto estraneo, arrestare il motore e controllare accuratamente che non vi siano danni. In caso di danni, rivolgersi a un centro di assistenza specializzato nella riparazione. ATTENZIONE: La ventola del tagliaerba continua a ruotare per alcuni secondi dopo lo spegnimento del motore. Se il tagliaerba vibra in modo anomalo, spegnere immediatamente il motore. Per garantire un funzionamento sicuro del dispositivo, controllare regolarmente che i bulloni, le viti e i dadi del tagliaerba siano ben serrati. ATTENZIONE: IL CARBURANTE È UNA SOSTANZA ALTAMENTE INFIAMMABILE.

• Conservare il carburante in una tanica idonea.

• Il rifornimento di carburante deve essere effettuato esclusivamente in un luogo aperto e ben ventilato. Non fumare e non usare telefoni cellulari quando si maneggia il carburante.

• Effettuare il rifornimento di carburante solo a motore spento. Non aprire mai il serbatoio o aggiungere carburante quando il motore è caldo o in funzione.

• Se è stato rovesciato del carburante, non avviare il motore. Allontanare il tagliaerba dal luogo della fuoriuscita del carburante, facendo attenzione ad evitare possibili scintille. Non riprendere il lavoro finché il carburante fuoriuscito non è evaporato e i relativi vapori non si sono dissipati.

• Dopo il rifornimento di carburante, chiudere saldamente il tappo del serbatoio e quello della tanica di carburante.

Prima di effettuare interventi di manutenzione o di riparazione, spegnere il motore e rimuovere la candela di accensione.

Se non si utilizza l'apparecchio per un lungo periodo di tempo, è necessario stoccarlo attenendosi alle seguenti istruzioni. In questo modo si prolunga il ciclo di vita della macchina.

• La stessa benzina non deve rimanere nel serbatoio per più di un mese.

• Pulire accuratamente il tagliaerba e riporlo in un luogo asciutto.

• Non stoccare mai il tagliaerba con residui di carburante nel serbatoio all'interno di un edificio in cui possano svilupparsi fiamme libere o scintille.

• Per ridurre il rischio di incendio, tenere il motore, la marmitta, il vano batteria e l'area di stoccaggio del carburante liberi da erba, foglie o grasso eccessivo.

• Se è necessario svuotare il serbatoio del carburante, occorre effettuare tale operazione all'aperto.

• Durante la regolazione della macchina, fare attenzione a non schiacciare le dita tra la lama in movimento e le parti fisse della macchina.

• Lasciare raffreddare il prodotto per almeno 30 minuti prima di stoccarlo.Manual_FX-RM5170_FX-RM5170eS_Int24_rev3

Smaltire il contenuto dell’imballo secondo le normative previste del proprio comune sulla raccolta differenziata. Visitare il sito www.fuxtec.it per avere maggiori informazioni sulla composizione dei materiali dell’imballo.

Motore OHV, raffreddato a aria, 4 tempi Potenza nominale 2,9 kW Numero di giri 2800 g/minuto Cilindrata 170 cm³ Starter Cavo di avviamento / eStart (solo per modello eS) Capacità serbatoio 1,0l Capacità serbatoio olio 0,5l Altezze di taglio 25mm75mm Larghezza di taglio 508 mm Diametro ruote 18cm dietro / 23cm davanti Capacità cesto raccolta erba 60l Livello potenza acustica 98dB Vibrazioni 3,64 km/h Peso 28kg (FXRM5170) / 29,5kg (FX-RM5170eS)

IMBALLO ESTERNO IMBALLO INTERNO Raccolta differenziata. Verifica le disposizioni del tuo comuneManual_FX-RM5170_FX-RM5170eS_Int24_rev3

48. UE Dichiarazione di conformità / Declaration of Conformity

EN ISO 14982:2009 Con la presente dichiariamo che la suddetta macchina nello stato costruttivo e nella versione da noi commercializzata, è conforme ai requisiti fondamentali di sicurezza e salute della direttiva CE elencata. Qualsiasi manomissione o modifica della macchina non espressamente e preventivamente autorizzata dal produttore comporterà la nullità del presente documento. Hereby we declare that the above mentioned machine meet the essential safety and health requirements of the above stated EC directives. Any manipulation or change of the machine not being explicity authorized by us in advance renders this document null and void. Conservazione della documentazione tecnica: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Germany, L. Zirkler, Direzione Generale
