Tipo di prodotto	Aspiratore acqua e polvere senza fili
Marca	Kärcher
Modello	WD 3-18 S
Alimentazione	Batteria 18 V (piattaforma Kärcher Battery Power (+))
Potenza nominale	245 W
Capacità del serbatoio	17 L
Tipo di protezione	IPX4
Classe di protezione	III
Autonomia (con batteria 2,5 Ah)	circa 18 min
Funzioni principali	Aspirazione a secco, aspirazione umida, soffiaggio
Filtro	Filtro in schiuma e/o cartuccia filtrante
Sacchetto filtrante	Incluso (per polveri fini)
Accessori forniti	Tubo di aspirazione, aste (2 x 0,5 m), bocchetta per fessure, spazzola per pavimenti, impugnatura rimovibile
Funzione parcheggio	Sì, con posizione di parcheggio intermedia e fermo bocchetta
Ripiano degli accessori	Alloggiamenti integrati (4x) e spazio per il tubo flessibile
Peso	circa 5,5 kg (senza batteria)
Dimensioni (L x l x h)	circa 38 x 38 x 50 cm
Tipo di batteria compatibile	Kärcher 18 V (2,5 Ah o 5,0 Ah)
Caricabatterie compatibile	Caricabatterie standard o rapido Kärcher 18 V
Livello sonoro	Non specificato nel manuale
Garanzia	Secondo le condizioni del paese, difetti di materiale e di fabbricazione
Manutenzione del filtro	Pulizia con acqua corrente, asciugatura completa prima del riutilizzo
Riparabilità	Riparazioni solo presso centri di assistenza autorizzati

Domande frequenti - WD 3-18 S Kärcher

Quale batteria è compatibile con il Kärcher WD 3-18 S?

L'apparecchio funziona con blocchi batteria della piattaforma Kärcher Battery Power (+) con una tensione nominale di 18 V, ad esempio 2,5 Ah o 5,0 Ah.

Posso aspirare acqua con questo aspirapolvere?

Sì, il WD 3-18 S è progettato per l'aspirazione umida. Attenzione: non utilizzare il sacchetto filtrante durante l'aspirazione di acqua e svuotare il serbatoio non appena è pieno (il galleggiante interrompe automaticamente l'aspirazione).

Come pulire il filtro in schiuma o la cartuccia filtrante?

Rimuovere il filtro, pulirlo sotto l'acqua corrente senza strofinare o spazzolare, quindi lasciarlo asciugare completamente prima di rimetterlo a posto.

Cosa fare se l'apparecchio non funziona più?

Verificare che il blocco batteria sia inserito e carico correttamente. Se l'apparecchio si ferma durante l'uso, attendere che si raffreddi (protezione dal surriscaldamento). Se il problema persiste, contattare il servizio di assistenza.

Posso utilizzare un caricabatterie non Kärcher?

No, utilizzare solo un caricabatterie Kärcher adatto alla piattaforma 18 V per evitare rischi di danni o di sicurezza.

Come utilizzare la funzione di soffiaggio?

Inserire il tubo di aspirazione nel raccordo di soffiaggio (illustrato nel manuale). Questa funzione è utile per spostare detriti leggeri in aree difficili da raggiungere.

Qual è la capacità del serbatoio?

Il serbatoio ha una capacità di 17 litri.

Posso aspirare cenere fredda?

Sì, ma solo con un preseparatore di cenere adatto, per evitare di danneggiare l'apparecchio.

Come trasportare l'apparecchio?

Utilizzare la maniglia di trasporto pieghevole. In auto, fissare l'apparecchio per evitare che scivoli o cada.

Dove trovare accessori o ricambi?

Visitare il sito www.kaercher.com o contattare il rivenditore autorizzato. Utilizzare solo accessori originali.

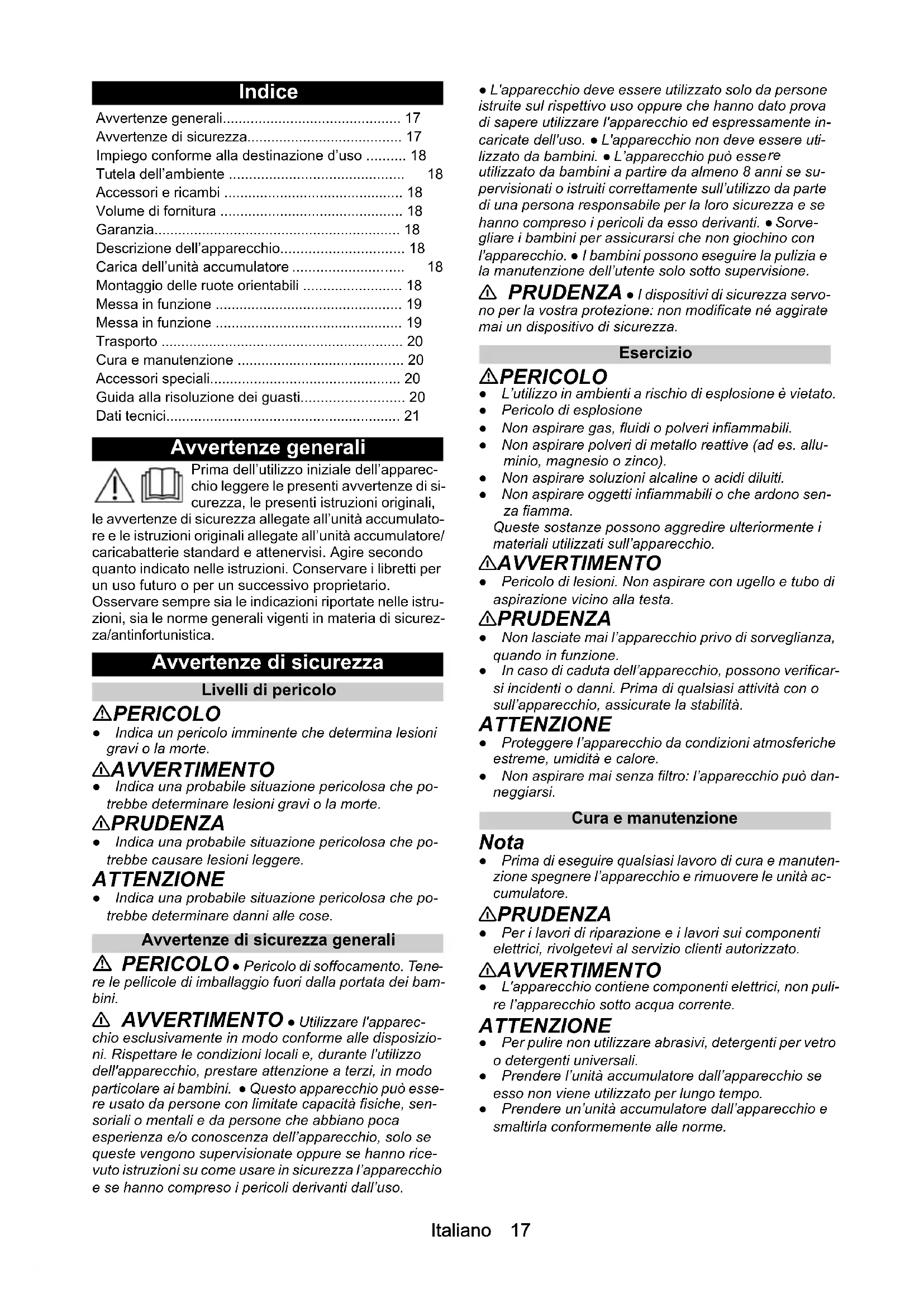

MANUALE UTENTE WD 3-18 S Kärcher

Avvertenze generali.... 17
Avvertenze di sicurezza.... 17
Impiego conforme alla destinazione d'uso ..... 18
Tutela dell'ambiente 18
Accessori e ricambi 18
Volume di fornitura 18
Garanzia.... 18
Descrizione dell'apparecchio.... 18
Carica dell'unità accumulatore 18
Montaggio delle ruote orientabili 18
Messa in funzione 19
Messa in funzione 19
Trasporto 20
Cura e manutenzione 20
Accessori speciali.... 20
Guida alla risoluzione dei guasti.... 20
Dati tecnici.... 21

Avvertenze generali

Prima dell'utilizzo iniziale dell'apparecchio leggere le presenti avvertenze di sicurezza, le presenti istruzioni originali, le avvertenze di sicurezza allegate all'unità accumulatore e le istruzioni originali allegate all'unità accumulatore/caricabatterie standard e attenervisi. Agire secondo quanto indicato nelle istruzioni. Conservare i libretti per un uso futuro o per un successivo proprietario. Osservare sempre sia le indicazioni riportate nelle istruzioni, sia le norme generali vigenti in materia di sicurezza/antinfortunistica.

Avvertenze di sicurezza

Livelli di pericolo

⚠PERICOLO

• Indica un pericolo imminente che determina lesioni gravi o la morte.

⚠AVVERTIMENTO

- Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.

⚠ PRUDENZA

- Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

- Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Avvertenze di sicurezza generali

⚠️ PERICOLO • Pericolo di soffocamento. Tenere le pellicole di imballaggio fuori dalla portata dei bambini.
⚠ AVVERTIMENTO • Utilizzare l'apparecchio esclusivamente in modo conforme alle disposizioni. Rispettare le condizioni locali e, durante l'utilizzo dell'apparecchio, prestare attenzione a terzi, in modo particolare ai bambini. • Questo apparecchio può essere usato da persone con limitate capacità fisiche, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dell'apparecchio, solo se queste vengono supervisionate oppure se hanno ricevuto istruzioni su come usare in sicurezza l'apparecchio e se hanno compreso i pericoli derivanti dall'uso.

- L'apparecchio deve essere utilizzato solo da persone istruite sul rispettivo uso oppure che hanno dato prova di sapere utilizzare l'apparecchio ed espressamente incaricate dell'uso. • L'apparecchio non deve essere utilizzato da bambini. • L'apparecchio può essere utilizzato da bambini a partire da almeno 8 anni se supervisionati o istruiti correttamente sull'utilizzo da parte di una persona responsabile per la loro sicurezza e se hanno compreso i pericoli da esso derivanti. • Sorvegliare i bambini per assicurarsi che non giochi con l'apparecchio. • I bambini possono eseguire la pulizia e la manutenzione dell'utente solo sotto supervisione.

⚠️ PRUDENZA • I dispositivi di sicurezza servo- no per la vostra protezione: non modificate né aggirate mai un dispositivo di sicurezza.

Esercizio

⚠PERICOLO

• L'utilizzo in ambienti a rischio di esplosione è vietato.
  • Pericolo di esplosione

• Non aspirare gas, fluidi o polveri infiammabili.

- Non aspirare polveri di metallo reattive (ad es. alluminio, magnesio o zinco).

• Non aspirare soluzioni alcaline o acidi diluiti.

- Non aspirare oggetti infiammabili o che ardono senza fiamma.

Queste sostanze possono aggredire ulteriormente i materiali utilizzati sull'apparecchio.

⚠AVVERTIMENTO

- Pericolo di lesioni. Non aspirare con ugello e tubo di aspirazione vicino alla testa.

⚠️PRUDENZA

- Non lasciate mai l'apparecchio privo di sorveglianza, quando in funzione.

- In caso di caduta dell'apparecchio, possono verificarsi incidenti o danni. Prima di qualsiasi attività con o sull'apparecchio, assicurate la stabilità.

ATTENZIONE

- Proteggere l'apparecchio da condizioni atmosferiche estreme, umidità e calore.

- Non aspirare mai senza filtro: l'apparecchio può danneggiarsi.

Cura e manutenzione

Nota

- Prima di eseguire qualsiasi lavoro di cura e manutenzione spegnere l'apparecchio e rimuovere le unità accumulatore.

⚠ PRUDENZA

- Per i lavori di riparazione e i lavori sui componenti elettrici, rivolgetevi al servizio clienti autorizzato.

⚠AVVERTIMENTO

- L'apparecchio contiene componenti elettrici, non pulire l'apparecchio sotto acqua corrente.

ATTENZIONE

- Per pulire non utilizzare abrasivi, detergenti per vetro o detergenti universali.

- Prendere l'unità accumulatore dall'apparecchio se esso non viene utilizzato per lungo tempo.

- Prendere un'unità accumulatore dall'apparecchio e smaltirla conformemente alle norme.

Trasporto

⚠PRUDENZA

- Per prevenire incidenti o lesioni durante il trasporto è necessario osservare il peso dell'apparecchio.

Impiego conforme alla destinazione d'uso

Questo apparecchio è destinato esclusivamente all'uso domestico.

L'apparecchio è destinato a essere utilizzato come aspiraliquidi e aspiratore a secco conformemente alle descrizioni e alle avvertenze di sicurezza riportate nelle presenti istruzioni per l'uso.

La cenere fredda può essere aspirata solo con gli accessori adatti.

Proteggere l'apparecchio da pioggia e conservarlo sol- tanto in ambienti chiusi.

Per il funzionamento, è necessario un'unità accumulatore della piattaforma KÄRCHER Battery Power (+) con tensione nominale di 18 V e un caricabatterie KÄRCHER adatto con tensione nominale di 18 V.

Le unità accumulatore e i caricabatterie non compresi nel volume di fornitura o che sono ulteriormente necessari, possono essere acquistati come accessori.

Tutela dell'ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, accumulatori oppure olio che, se usati o smaltiti scorrettamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle componenti contenute (REACH)

Informazioni aggiornate sulle componenti contenute sono disponibili all'indirizzo: www.kaercher.com/REACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Volume di fornitura

Il volume di fornitura dell'apparecchio è riportato sulla confezione. Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

(Indirizzo vedi retro)

Descrizione dell'apparecchio

A seconda del modello selezionato, la dotazione può variare. L'effettiva dotazione è descritta sulla confezione dell'apparecchio.

Per le figure vedi pagina dei grafici.

Figura A

① Attacco tubo flessibile di aspirazione
② Interruttore girevole
③Posizione di parcheggio impugnatura / alloggiamento per accessori
④ Maniglia trasporto pieghevole
⑤ Scomparto
⑥ Custodia tubo flessibile, su entrambi i lati
⑦ Chiusura del serbatoio
⑧ Unità accumulatore/sede per l'unità accumulatore
⑨ Targhetta con i dati tecnici (ad es. grandezza serbatoio)
⑩ Funzione di soffiatura
⑪ Posizione di parcheggio bocchetta per pavimenti
⑫Alloggiamento per accessori (4x)
⑬ Ruota orientabile (4x)
⑭ Sacchetto filtro
⑮ Filtro in materiale espanso
⑯ Filtro a cartuccia
⑰ Tubo flessibile di aspirazione (WD 2-18)
⑱ Impugnatura estraibile (WD 3-18 / WD 3-18 S)
⑲ Tubo flessibile di aspirazione con raccordo (WD 3-18 / WD 3-18 S)
⑳ Tubi di aspirazione 2 x 0,5 m
21 Bocchetta fessure
22 Bocchetta per pavimenti
23* Unità accumulatore (18 V / 2,5 Ah)
24* Unità accumulatore (18 V / 5,0 Ah)
25* Caricabatterie standard (BC 18 V)
26* Caricatore rapido (BC 18 V)

* opzionale

Carica dell'unità accumulatore

1. Caricare l'unità accumulatore (vedere le istruzioni per l'uso e le avvertenze di sicurezza dell'unità accumulatore e del caricabatterie).

Figura G

Figura H

Montaggio delle ruote orientabili

1. Prima della prima messa in funzione, estrarre il contenuto dal serbatoio.

Figura B

Figura C

Nota

Per gli apparecchi con serbatoio in acciaio inossidabile, gli accessori non sono nel serbatoio, ma all'esterno.

Messa in funzione

ATTENZIONE

Aspirazione senza filtro in materiale espanso o filtro a cartuccia

Danni all'apparecchio

Lavorare sempre con filtro in materiale espanso o filtro a cartuccia inserito sia nell'aspirazione a umido che in quella a secco.

Inserimento del sacchetto filtro

1. Aprire completamente il sacchetto filtro.

2. Inserire il sacchetto filtro nell'attacco dell'apparecchio e spingerlo saldamente in posizione.

Figura D

1. Applicare la testa dell'apparecchio e bloccare.

Figura E

Nota

Per l'aspirazione di polvere fine si consiglia di utilizzare un sacchetto filtro.

Montaggio tubo flessibile, tubi, bocchetta per pavimenti

1. Collegare il tubo flessibile di aspirazione.

Figura F

1. Collegare il tubo flessibile di aspirazione con l'impu-gnatura.

Figura I

Nota

Per un utilizzo confortevole in spazi ristretti, è possibile rimuovere l'impugnatura e collegare gli accessori direttamente al tubo flessibile di aspirazione.

Per estrarre l'impugnatura, premere le aree grigie su entrambi i lati dell'impugnatura ed estrarla dal tubo flessibile.

1. Montare la bocchetta per pavimenti.

2. Montare l'inserto nella bocchetta per pavimenti.

3. Collegare la bocchetta per pavimenti con i tubi di aspirazione.

Figura J

Inserimento dell'unità accumulatore

- Inserire l'unità accumulatore dall'alto nel relativo alloggiamento finché quest'ultima non scatta in posizione.

ATTENZIONE

Utilizzare solo unità accumulatore della piattaforma KÄRCHER Battery Power (+) con tensione nominale di 18 V.

Figura K

Messa in funzione dell'apparecchio

Ruotare l'interruttore dell'apparecchio nella posizione desiderata.

Figura L

• Posizione "1 ON": La funzione di aspirazione / soffiatura si attiva.
• Posizione "0 OFF": L'apparecchio si spegne.

Messa in funzione

Indicazioni per l'esercizio

ATTENZIONE

Sporco/polvere nell'area del portabatteria

Se nell'area del portabatteria si accumula sporco/polvere, potrebbe non essere più possibile inserire o rimuovere correttamente l'unità accumulatore.

Mantenere pulita l'area del portabatteria.

ATTENZIONE

Carica statica del serbatoio di metallo

Durante l'aspirazione, il serbatoio di metallo può caricarsi staticamente di grandi quantità di polveri sottili e poi scaricarsi in caso di contatto.

Nota

Quando si acquistano e si installano i sacchetti filtro e i filtri a cartuccia, prestare attenzione ai numeri componente.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Aspirapolvere

ATTENZIONE

Aspirazione di cenere fredda

Danni all'apparecchio

Aspirare la cenere fredda solo con un separatore di cenere.

ATTENZIONE

Filtro in materiale espanso / filtro a cartuccia difet- toso o bagnato

Danni all'apparecchio

Prima della messa in funzione, controllare che il filtro in materiale espanso / filtro a cartuccia non sia danneggia-to e sostituirlo se necessario Aspirare solo con un filtro in materiale espanso / filtro a cartuccia asciutto.

A seconda della variante di configurazione, è incluso un filtro in materiale espanso o un filtro a cartuccia.

- Per gli apparecchi con filtro in materiale espanso: Utilizzare sempre i sacchetti filtro insieme al filtro in materiale espanso quando si utilizza l'aspirapolvere.

- Per gli apparecchi con filtro a cartuccia: Utilizzare sempre il sacchetto filtro insieme al filtro a cartuccia quando si aspira la polvere fine.

Nota

Sostituire per tempo il sacchetto filtro, in quanto un sacchetto filtro troppo pieno potrebbe danneggiarsi. Il grado di riempimento del sacchetto filtro dipende dallo sporco aspirato. In presenza di polvere fine, sabbia, ecc. il sacchetto filtro deve essere sostituito più spesso.

Aspiraliquidi

ATTENZIONE

Aspirazione liquidi con sacchetto filtro

Danni all'apparecchio

Non utilizzare alcun sacchetto filtro durante l'aspirazione liquidi.

ATTENZIONE

Esercizio con serbatoio pieno

Se il serbatoio è pieno, un serbatoio galleggiante chiude l'apertura di aspirazione e l'apparecchio funziona a regime elevato.

Spegnere subito l'apparecchio e svuotare il serbatoio.

Nota

Se l'apparecchio dovesse ribaltarsi, anche il galleggiante potrebbe chiudersi. Perché l'apparecchio torni a funzionare, raddrizzare l'apparecchio, spegnerlo, attendere 5 secondi e quindi riaccenderlo.

Funzione di soffiatura

La funzione di soffiatura può essere utilizzata per pulire aree difficili da raggiungere o dove l'aspirazione non è possibile, ad es. foglie sulla ghiaia.

• Inserire il tubo flessibile di aspirazione nel raccordo di soffiatura. La funzione di soffiatura viene così attivata.

Figura M

Interruzione del funzionamento

1. Portare l'interruttore dell'apparecchio su "0 OFF". L'apparecchio si spegne.
2. Variante 1: Posizionare l'impugnatura del tubo flessibile di aspirazione nella posizione di parcheggio intermedia.

Figura N

Variante 2: Agganciare la bocchetta per pavimenti in posizione di parcheggio.

Figura O

Termine del funzionamento

1. Portare l'interruttore dell'apparecchio su "0 OFF". L'apparecchio si spegne.

2. Estrarre la spina.

3. Rimuovere la testa dell'apparecchio.

Figura B

1. Svuotare il serbatoio.

Figura Q

1. Possibilità di conservazione:

Figura T

Nota

Il tubo flessibile di aspirazione può essere avvolto attorno alla testa dell'apparecchio e fissato con l'aiuto dell'anello di tenuta del tubo flessibile.

1. Conservare l'apparecchio in un luogo asciutto e protetto dal gelo.

Rimozione dell'unità accumulatore

Nota

In caso di interruzioni di lavoro prolungate, rimuovere l'unità accumulatore dall'apparecchio ed evitarne l'utilizzo involontario.

- Spingere l'unità accumulatore verso l'alto ed estrarla dall'apparecchio.

Figura P

Trasporto

⚠PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento Nel trasporto osservare il peso dell'apparecchio.

Trasporto manuale

1. Sollevare l'apparecchio dalla maniglia di trasporto e spostarlo.

Trasporto su veicoli

1. Fissare l'apparecchio per impedirne lo scivolamento e il ribaltamento.

Cura e manutenzione

Istruzioni generali per la cura

- Trattare l'apparecchio e gli accessori in plastica con un detergente per plastica disponibile in commercio.

- Sciacquare serbatoio e accessori all'occorrenza con acqua e asciugarlo prima del riutilizzo.

Pulire il filtro in materiale espanso / filtro a cartuccia

1. Se necessario, il filtro in materiale espanso / filtro a cartuccia può essere pulito sotto l'acqua corrente. A tale scopo, estrarre il filtro in materiale espanso dal

cestello filtrante. Il filtro a cartuccia può essere sbloccato e rimosso ruotandolo nella direzione del simbolo 3.

1. Non strofinare o spazzolare il filtro in materiale espanso / filtro a cartuccia durante la pulizia.

2. Lasciare asciugare completamente il filtro in materiale espanso / filtro a cartuccia prima del riutilizzo.

3. Reinserire il filtro a seconda del tipo di applicazione:

4. Filtro in materiale espanso: Mettere il filtro sopra il cestello filtrante e assicurarsi che sia fissato correttamente.

5. Filtro a cartuccia: Montare il filtro sul cestello filtrante e ruotare verso il simbolo assicurandosi che sia fissato correttamente.

Figura R

Figura S

Accessori speciali

Nota

In caso di varianti con filtro in materiale espanso si può acquistare in seguito un filtro a cartuccia come accessorio speciale e utilizzarlo al posto del filtro in materiale espanso.

1. Prima di inserire il filtro a cartuccia, rimuovere il tappo nero e conservarlo con il filtro in materiale espanso per un uso successivo.

2. Inserire il filtro a cartuccia e serrarlo.

Figura R

Guida alla risoluzione dei guasti

I guasti hanno spesso cause semplici che possono essere risolte con l'ausilio della panoramica seguente. In caso di dubbi o di guasti qui non menzionati si consiglia di rivolgersi al servizio assistenza autorizzato.

L'apparecchio non funziona

Unità accumulatore non correttamente inserita nell'alloggiamento.

1. Inserire l'unità accumulatore nell'alloggiamento dell'unità accumulatore finché quest'ultima non scatta in posizione.

Nota

Se necessario, rimuovere di nuovo l'unità accumulatore e reinserirla fino a quando non scatta in posizione.

Stato di carica dell'unità accumulatore troppo debole (vedi display).

1. Caricare l'unità accumulatore.

Unità accumulatore o caricabatterie difettosi.

1. Sostituire unità accumulatore o caricabatterie.

Spegnimento automatico dell'apparecchio

Apparecchio/unità accumulatore surriscaldati.

- Attendere fino al raffreddamento dell'apparecchio/unità accumulatore.

Diminuzione della potenza di aspirazione

Gli accessori, il tubo flessibile di aspirazione o i tubi di aspirazione sono intasati.

- Rimuovere l'osstruzione con un ausilio idoneo. Il sacchetto filtro è pieno.

- Sostituire il sacchetto filtro.

Il filtro in materiale espanso / filtro a cartuccia è sporco.

- Pulire il filtro in materiale espanso / filtro a cartuccia (vedere il capitolo Pulire il filtro in materiale espanso / filtro a cartuccia).

Il filtro in materiale espanso / filtro a cartuccia è danneggiato.

- Sostituire il filtro in materiale espanso / filtro a car-tuccia.

Dati tecnici

		WD 2-18	WD 3-18
Collegamento elettrico
Grado di protezione IPX4 IPX4
Classe di protezione III III
Tensione batteria V 18 18
Potenza nominale W 245		245
Quantità di riempimento
Contenuto del serbatoio	I	12 17
Dati sulle prestazioni dell'apparecchio
Tempo di funzionamento a batteria completamente carica nel funzionamento normale	min	10 18

Con riserva di modifiche tecniche.

Inhoud
