Termo Boost G60028 - Padella G3 Ferrari - Manuale utente e istruzioni gratuiti

Marca	G3 Ferrari
Modello	Termo Boost G60028
Tipo di prodotto	Radiatore a olio con termoventilatore integrato
Numero di elementi riscaldanti	9
Alimentazione elettrica	220-240 V ~ 50-60 Hz
Potenza massima	2250 W (radiatore 1850 W + termoventilatore 400 W)
Potenze radiatore disponibili	800 W / 1050 W / 1850 W
Potenza termoventilatore	400 W
Termostato regolabile	Sì, con spegnimento automatico al mantenimento della temperatura
Programmazione 24 ore	Sì, con selettori rossi per periodi di spegnimento
Spia di funzionamento	Rossa, indica che l'apparecchio è acceso
Protezione contro il surriscaldamento	Spegnimento automatico in caso di surriscaldamento
Ruote direttrici	Sì, 4 ruote montate su 2 barre
Gancio per cavo di alimentazione	Sì, sul retro
Distanza di sicurezza consigliata	0,5 metri da ogni lato; 1 metro da pareti, mobili, tende
Superficie minima della stanza	4 m²
Tipo di olio	Olio speciale, quantità precisa (non ricaricabile dall'utente)
Manutenzione e pulizia	Scollegare, attendere raffreddamento completo; pulire con spugna umida, asciugare con panno morbido
Sicurezza bambini	Utilizzo da parte di bambini >8 anni sotto supervisione; tenere apparecchio e cavo fuori dalla portata di bambini <8 anni
Paese di origine	Italia (TREVIDEA SRL, Rimini)

Domande frequenti - Termo Boost G60028 G3 Ferrari

Come assemblare le ruote del radiatore G3 Ferrari G60028 ?

Capovolgi l'apparecchio, monta le 4 ruote sulle 2 barre inserendo gli assi nei fori e fissando con i dadi. Posiziona ogni barra vicino agli ultimi elementi riscaldanti esterni, fissa con i bulloni a U e stringi le viti. Rimetti l'apparecchio in posizione verticale.

Quali sono le diverse modalità di funzionamento disponibili ?

Il pulsante funzione (1) permette di selezionare: O (spento), I (radiatore 800 W), II (radiatore 1050 W), III (radiatore 1850 W), Icona termoventilatore (termoventilatore 400 W singolo), I + termoventilatore (400+800 W), II + termoventilatore (400+1050 W), III + termoventilatore (400+1850 W).

Come regolare la temperatura desiderata ?

Ruotare la manopola del termostato (2) in senso orario per aumentare la temperatura. Una volta raggiunta la temperatura ambiente, ruotare lentamente la manopola in senso antiorario fino a quando l'apparecchio si spegne; si riaccenderà periodicamente per mantenere questa temperatura.

Come utilizzare il timer 24 ore ?

Allineare l'indice del timer (7) con l'ora attuale. Per le ore in cui si desidera che l'apparecchio sia spento, spostare i selettori rossi dei segmenti orari corrispondenti verso il centro. Ogni volta che si scollega l'apparecchio, riportare l'indice all'ora attuale.

Cosa fare se l'apparecchio si ferma improvvisamente durante l'uso ?

L'apparecchio è dotato di protezione contro il surriscaldamento. Scollegarlo, rimuovere eventuali oggetti che ostruiscono le fessure di ventilazione e lasciarlo raffreddare completamente (circa 15 minuti). Quindi ricollegarlo; dovrebbe funzionare normalmente.

Come pulire il radiatore G60028 ?

Scollegare l'apparecchio e attendere il completo raffreddamento. Non immergerlo in acqua. Pulire il corpo con una spugna leggermente umida, quindi asciugare con un panno morbido e asciutto. Pulire regolarmente le fessure di ventilazione e gli elementi riscaldanti per evitare l'accumulo di sporco.

Quali sono le importanti istruzioni di sicurezza ?

Non coprire mai l'apparecchio in funzione (rischio di incendio). Posizionarlo ad almeno 0,5 m dagli oggetti circostanti e a 1 m da pareti, tende, mobili. Non utilizzare in una stanza inferiore a 4 m². Scollegare sempre dopo l'uso e non lasciare incustodito. Non utilizzare all'esterno o in ambienti umidi.

Posso usare una prolunga o un adattatore ?

Sì, ma solo se conformi alle norme di sicurezza vigenti e non superano la potenza massima indicata (2250 W). Non utilizzare prolunghe danneggiate e non far penzolare il cavo alla portata dei bambini.

L'apparecchio emette odore di bruciato durante il primo utilizzo, è normale ?

Sì, è normale che si sprigioni un leggero odore durante i primi utilizzi a causa del riscaldamento dell'olio e dei componenti nuovi. Assicurare una buona ventilazione della stanza. Se l'odore persiste o diventa forte, scollegare l'apparecchio e contattare il servizio post-vendita.

Come smaltire l'apparecchio a fine vita ?

Non gettare l'apparecchio nei rifiuti domestici. Consegnarlo a un centro di raccolta appropriato (discarica) per il riciclaggio. L'olio all'interno deve essere smaltito secondo le normative locali. Consultare il comune per conoscere i punti di raccolta.

MANUALE UTENTE Termo Boost G60028 G3 Ferrari

Avvertenze di sicurezza.... p. 3

Informazioni d'uso.... p. 5

G60028.... p. 7

Assemblaggio.... p. 7

Manopole.... p. 7

Funzionamento.... p. 7

Programmatore.... p. 8

Pulizia.... p. 8

Caratteristiche tecniche.... p. 8

Trattamento dei rifiuti delle apparecchiature elettriche ed elettroniche.... p. 35

ENG: INDEX

Symbols.... p. 2

Se l'apparecchio ha impresso i simboli sottostanti, significa che le caratteristiche tecniche sono corrispondenti al simbolo.

Questo simbolo segnala la presenza all'interno del prodotto di componenti operanti ad alta tensione; non apritelo in nessun caso.

Questo simbolo indica che l'apparecchio appartiene alla Classe I: ciò significa che l'apparecchio ha una spina che comprende il polo di messa a terra e va usata esclusivamente su prese provviste di messa a terra.

Attenzione: questo simbolo indica all'utente istruzioni importanti da leggere e da rispettare durante l'utilizzo del prodotto.

Attenzione: questo simbolo indica all'utente che la parte su cui è apposto non deve essere in alcun modo coperta. Non coprire per nessun motivo, previo surriscaldamento.

Di seguito sono riportate importanti indicazioni riguardanti l'installazione, l'uso e la manutenzione; conservare con cura questo libretto per ogni ulteriore consultazione; utilizzare il prodotto solo nel modo indicato dal presente libretto di istruzioni; ogni altro uso è da considerare improprio e pericoloso; perciò il costruttore non può essere considerato responsabile nel caso in cui vi siano danni derivanti da usi impropri, erronei ed irragionevoli.

Prima dell'uso verificare l'integrità dell'apparecchio: in caso di dubbio non utilizzarlo e rivolgersi all'assistenza.

Non lasciare gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, graffette, ecc.) alla portata dei bambini in quanto sono potenziali fonti di pericolo; inoltre, ricordiamo che questi, devono essere oggetto di raccolta differenziata.

Accertarsi che i dati di targa siano compatibili con quelli della rete elettrica; l'installazione deve essere effettuata in base alle istruzioni del costruttore considerando la potenza massima indicata in targa; un'errata installazione può causare danni a persone, animali o cose, per i quali il costruttore non può essere considerato responsabile.

Se fosse necessario l'uso di adattatori, prese multiple e prolunghe utilizzare quelli conformi alle vigenti norme di sicurezza; non superare i limiti di assorbimento indicati su adattatore e/o prolunghe, nonché quello di massima potenza marcato sull'adattatore multiplo.

Non lasciare l'apparecchio inutilmente inserito; meglio staccare la spina dalla rete di alimentazione quando l'apparecchio non viene utilizzato.

Scollegare sempre l'apparecchio dall'alimentazione se lasciato incustodito. Le operazioni di pulizia devono essere effettuate dopo aver staccato la spina.

Qualora l'apparecchio sia fuori uso e si sia deciso di non ripararlo, si raccomanda di renderlo inutilizzabile tagliando il cavo di alimentazione.

- Non avvicinare il cavo di alimentazione a oggetti taglienti o a superfici calde e non tirarlo per staccare la spina. Non lasciarlo penzolare dal piano di lavoro dove un bambino potrebbe afferrarlo. Non utilizzare il prodotto in caso di danni al cavo di alimentazione, alla spina o in caso di cortocircuiti; fare riparare il prodotto da un centro di assistenza autorizzato.

- Non esporre il prodotto a condizioni atmosferiche dannose come pioggia, umidità, gelo, ecc. Conservarlo in luoghi asciutti. Non maneggiare o toccare il prodotto con mani bagnate o a piedi nudi.

- I bambini dǐ età infériore ai 3 anni dovrebbero essere tenuti a distanza se non continuamente sorvegliati

- I bambini di età compresa tra i 3 e gli 8 anni devono solamente accendere/spegnere l'apparecchio purché sia stato posto o installato nella sua normale posizione di funzionamento e che essi ricevano sorveglianza o istruzioni riguardanti l'utilizzo dell'apparecchio in sicurezza e ne capiscano i pericoli. I bambini di età compresa tra i 3 e gli 8 anni non devono inserire la spina, regolare o pulire l'apparecchio né eseguire la manutenzione a cura dell'utilizzatore

- ATTENZIONE: Alcune parti del presente prodotto possono diventare molto calde e provocare ustioni. Bisogna prestare particolare attenzione laddove sono presenti bambini e persone vulnerabili.

- Î bambini non devono giocare con l'apparecchio.

- Tenere il prodotto ed il cavo di alimentazione fuori dalla portata dei bambini sotto 8 anni.

Se il cavo di alimentazione è danneggiato, o in caso di guasto e/o di cattivo funzionamento non manomettere

l'apparecchio. L'eventuale riparazione deve essere effettuata dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio e far decadere i termini di garanzia.

ATTENZIONE: il prodotto ha una funzione riscaldante. Non coprire. Nell'uso lasciare adeguati spazi ai lati. Le superfici possono sviluppare alte temperature. Dato che la percezione della temperatura è diversa per ogni persona, utilizzare l'apparecchio con cautela. Toccare solo le superfici progettate per essere toccate.

- Questo apparecchio è progettato per uso domestico o applicazioni simili come: cucine per il personale in negozi, uffici o altri luoghi di lavoro, per i clienti in hotel, motel, bed & breakfast o residence.

- L'apparecchio non è progettato per essere usato attraverso timer esterni o telecomandi. Prima di ogni utilizzo svolgere il cavo di alimentazione.

- Non sottoporre il prodotto ad urti, potrebbero danneggiarlo. Utilizzare solo ricambi ed accessori originali e compatibili.

- Non utilizzare sotto o accanto a materiali infiammabili come le tende, fonti di calore, zone fredde e vapore.

INFORMAZIONI D'USO

- Non lasciare mai l'apparecchio incustodito mentre è in funzione. Staccare la spina al termine di ogni utilizzo.

- Collegare la spina solo a prese dotate di messa a terra.

- Effettuare correttamente il montaggio prima di azionare l'apparecchio.

- Per staccare la spina non tirare il cavo di alimentazione.

- Non immergere il prodotto in acqua o in altri liquidi ed evitare che spruzzi di liquidi lo raggiungano.

- Riporre il prodotto solo quando è completamente freddo.

• Prima di effettuare qualsiasi operazione di pulizia staccare la spina dalla presa elettrica ed attendere il completo raffreddamento di ogni parte del prodotto.
• Prima di ogni utilizzo svolgere il cavo di alimentazione.
• Non inserire nulla nelle feritoie di areazione. Non ostruirle e distanziarle di mezzo metro dagli oggetti circostanti. Non utilizzare in presenza di acqua o vapore (lavandino, doccia, bagno...). Fare attenzione: l'apparecchio diventa molto caldo durante l'uso.

- Riporre su superfici solide e stabili. Nell'uso lasciare spazi di almeno mezzo metro ai lati dell'apparecchio.

- Non utilizzare come ripiano di supporto per oggetti. Non coprire per nessun motivo, previo surriscaldamento.

- Non utilizzare in ambienti più piccoli di 4 metri quadri. Il prodotto è dotato di un dispositivo di auto-spegnimento che entra in azione in caso di surriscaldamento. Qualora il prodotto si spenga durante l'uso, controllare che le feritoie di areazione non siano ostruite, staccare la spina e lasciar raffreddare per 15 minuti, prima di procedere al successivo azionamento.

ATTENZIONE: Non utilizzare l'apparecchio in stanze quando queste sono occupate da persone che non sono in grado di lasciare la stanza da sole, a meno che non venga fornita una supervisione costante.

Smaltire l'olio del radiatore seguendo le specifiche direttive nazionali in materia.

Questa unità è riempita con una quantità precisa di olio speciale. Riparazioni che richiedono l'apertura del contenitore dell'olio devono essere affidate esclusivamente al centro di assistenza autorizzato. Seguire il regolamento concernente l'eliminazione degli oli qualora si intenda rottamare l'apparecchio.

- L'apparecchio non deve essere posizionato immediatamente al di sotto di una presa di corrente.

G60028

1 Manopola funzione 2 Manopola termostato
3 Maniglia 4 Elementi riscaldanti
5 Ruote direzionabili 6 Avvolgicavo
7 Programmatore 8 Spia di funzionamento
9 Termoventilatore

ASSEMBLAGGIO

Il radiatore ad olio viene fornito assemblato ad eccezione del comparto ruote, che deve essere montato dall'utente. Seguire le indicazioni fornite in seguito per completare l'installazione del prodotto.

• Estrarre il radiatore e tutti gli accessori dalla scatola. Rimuovere tutti gli elementi di imballaggio (sacchetti di plastica, adesivi, etichette) dall'apparecchio.
• Girare il prodotto sottosopra come mostrato in Figura 1.
• Montare le 4 ruote alle due barre in dotazione, inserendo i filetti delle ruote nei fori delle barre e stringendo con i dadi in dotazione.
• Posizionare le 2 barre delle ruote in prossimità degli ultimi elementi riscaldanti esterni (Fig. 2).
• Ancorare le barre all'unità usando i due fermi a "U", serrandoli all'apparecchio stringendo accuratamente le viti in dotazione (Fig. 3). Capovolgere nuovamente l'apparecchio.

Manopola regolazione temperatura (2): ruotandola in senso orario si aumenta la temperatura da raggiungere prima dello spegnimento del termoventilatore.

Manopola selezione funzioni (1), ha le seguenti modalità:

O: apparecchio spento

II: solo radiatore media potenza 1050W

: solo termoventilatore 400W

II: termoventilatore 400W + radiatore 1050W

I: solo radiatore bassa potenza 800W

III: solo radiatore alta potenza 1850W

I: termoventilatore 400W + radiatore 800W

III: termoventilatore 400W + radiatore 1850W

FUNZIONAMENTO

ATTENZIONE: l'apparecchio non è protetto dall'acqua. Non montare all'esterno, evitare che sgocciolamenti, umidità, schizzi raggiungano l'unità di riscaldamento.

• Posizionare l'apparecchio ad una distanza di almeno 1 metro dalle pareti, da mobili, tende, elettrodomestici, piante o accessori per la casa. Controllare che i comandi di accensione (1) ed il termostato (2) siano in posizione "0", prima di collegare l'apparecchio alla corrente elettrica.
• Srotolare il cavo elettrico dall'avvolgicavo e collegare la spina. Per accendere il radiatore:

o Scegliere la modalità di funzionamento con la manopola funzioni (1).
o Impostare il programmatore (7) come descritto nel paragrafo successivo.

o Ruotare la manopola del termostato (2) in senso orario fino a raggiungere il livello massimo.

ATTENZIONE: non coprire l'apparecchio durante l'uso. Pericolo di incendio!

Una volta terminato l'utilizzo, spegnere l'apparecchio con la manopola (1). Staccare quindi il cavo elettrico dalla presa di corrente ed avvolgerlo nell'apposito avvolgicavo.

ATTENZIONE: attendere che il prodotto sia completamente freddo, prima di riporlo.

REGOLAZIONE TEMPERATURA

Far funzionare l'apparecchio con la manopola regolazione temperatura (2) impostata al livello massimo fin al raggiungimento della temperatura desiderata nella stanza. Ruotare la manopola (2) in senso antiorario fino allo spegnimento del prodotto, che si accenderà poi periodicamente per mantenere tale temperatura.

SPIA DI FUNZIONAMENTO

Il prodotto è dotato di una spia rossa (8) che si accende solo quando il prodotto è acceso.

PROTEZIONE CONTRO IL SURRISCALDAMENTO

Se si copre l'apparecchio o vi è un malfunzionamento, il prodotto si può surriscaldare. Un dispositivo di sicurezza spegnerà l'apparecchio per impedire il surriscaldamento. Togliere qualsiasi cosa ostruisca le feritoie di areazione e attendere il raffreddamento; il prodotto funzionerà poi normalmente.

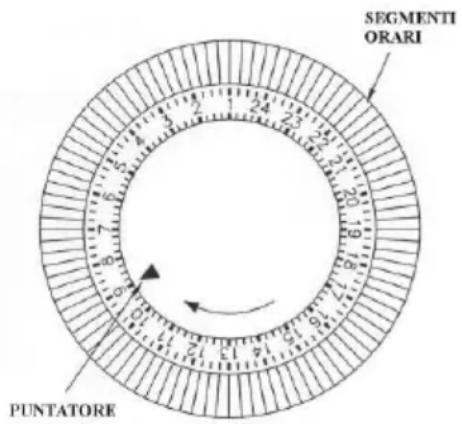

PROGRAMMATORE

Il programmatore è sempre attivo, e controlla l'accensione e lo spegnimento dell'apparecchio, a seconda di come è impostato.

Una volta impostata la temperatura desiderata tramite la regolazione del termostato (rif: REGOLAZIONE TEMPERATURA), utilizzare il programmatore (7) per decidere i periodi della giornata in cui si vuole accendere il convettore.

1) Allineare il puntatore disegnato sul programmatore con l'ora corrente.
2) Impostare le ore della giornata in cui si vuole che il prodotto resti spento, portando verso il centro i selettori rossi posti sui segmenti orari corrispondenti a tali ore.

3) Ogni volta che si stacca la spina di alimentazione riportare il puntatore sull'ora corrente.

SEGMENTI ORARI PUNTATORE

PULIZIA - Staccare la spina dalla presa elettrica e lasciar raffreddare ogni parte prima di eseguire qualsiasi operazione di pulizia.

• Non immergere in acqua. In ogni caso evitare che schizzi d'acqua o di altri liquidi raggiungano l'apparecchio. Non pulire con spugne o detergenti abrasivi che potrebbero danneggiare il prodotto.
• Pulire il corpo principale con una spugna leggermente umida e asciugare accuratamente ogni parte con un panno morbido asciutto. Pulire frequentemente le feritoie di areazione poste ai lati del prodotto e i 9 elementi riscaldanti (4) per evitare che lo sporco ostruisca il ricircolo dell'aria.

CARATTERISTICHE TECNICHE

• Alimentazione: AC 220-240V\~ 50-60Hz. Potenza 2250W
• Convettore con 9 elementi riscaldanti e 3 potenze selezionabili 800/1050/1850W
  • Termoventilatore da 400W
• Termostato regolabile - Spia di funzionamento – Programmatore 24 ore
• Ruote direzionabili – Avvolgicavo

Informazioni obbligatorie per gli apparecchi per il riscaldamento d'ambiente locale elettrici

Identificativo del modello: G3FERRARI G60028
Dato	Simbolo	Valore	Unità		Dato	Unità
Potenza termica					Tipo di potenza termica, solo per gli apparecchi per il riscaldamento d'ambiente locale elettrici ad accumulo (indicare una sola opzione)
Potenza termica nominale	Pnom	2.3	kW		controllo manuale del carico termico, con termostato integrato	N/A
Potenza termica minima (indicativa)	Pmin	0.4	kW		controllo manuale del carico termico con riscontro della temperatura ambiente e/o esterna	N/A
Massima potenza termica continua	Pmax,c	2.3	kW		controllo elettronico del carico termico con riscontro della temperatura ambiente e/o esterna	N/A
					potenza termica assistita da ventilatore	N/A
Consumo ausiliario di energia elettrica					Tipo di potenza termica/controllo della temperatura ambiente (indicare una sola opzione)
Alla potenza termica nominale	elmax	0.000	kW		potenza termica a fase unica senza controllo della temperatura ambiente	No
Alla potenza termica minima	elmin	0.000	kW		due o più fasi manuali senza controllo della temperatura ambiente	No
In modo Stand-by	eISB	0.000	kW		con controllo della temperatura ambiente tramite termostato meccanico	Si
					con controllo elettronico della temperatura ambiente	No
					con controllo elettronico della temperatura ambiente e temporizzatore giornaliero	No
					con controllo elettronico della temperatura ambiente e temporizzatore settimanale	No
					Altre opzioni di controllo (è possibile selezionare più opzioni)
					controllo della temperatura ambiente con rilevamento di presenza	No
					controllo della temperatura ambiente con rilevamento di finestre aperte	No
					con opzione di controllo a distanza	No
					con controllo di avviamento adattabile	No
					con limitazione del tempo di funzionamento	No
					con termometro a globo nero	No
Contatti	TREVIDEA SRL, Strada Consolare RN-RSM, 62 - 47924 - Rimini, Italy

Al termine del suo periodo di vita, il prodotto va smaltito seguendo le direttive vigenti riguardo alla raccolta differenziata e non deve essere trattato come un normale rifiuto di nettezza urbana.

Il prodotto va smaltito presso i centri di raccolta autorizzati allo scopo, o restituito al rivenditore, qualora si voglia sostituire il prodotto con uno equivalente nuovo. Il costruttore si occuperà dello smaltimento del prodotto secondo quanto prescritto dalla legge. Il prodotto è composto di parti non biodegradabili e di sostanze potenzialmente inquinanti per l'ambiente se non correttamente smaltite; altre parti possono essere riciclate. E' dovere di tutti contribuire alla salute ecologica dell'ambiente seguendo le corrette procedure di smaltimento. Il simbolo mostrato a lato indica che il prodotto risponde ai requisiti richiesti dalle nuove direttive introdotte a tutela dell'ambiente (2002/96/EC, 2003/108/EC, 2002/95/EC, 2012/19/EC) e che deve essere smaltito correttamente al termine del suo periodo di vita. Chiedere informazioni al comune di residenza in merito alle zone dedicate allo smaltimento dei rifiuti. Chi non smaltisce il prodotto nel modo indicato ne risponde secondo le leggi vigenti. Se il prodotto è di piccole dimensioni (dimensioni esterne inferiori a 25cm) è possibile riportare il prodotto al rivenditore senza obbligo di nuovo acquisto.

WASTE OF ELECTRIC AND ELECTRONIC EQUIPMENT

Per conoscere l'assistenza più vicina a Voi, o richiedere questo manuale in formato elettronico, contattare il numero di telefono 0541/694246, fax [phone], o l'indirizzo E-Mail [e-mail] e chiedere del responsabile Centri Assistenza.

La TREVIDEA S.r.l. si riserva il diritto di apportare a questi apparecchi modifiche ELETTRICHE - TECNICHE - ESTETICHE e/o sostituire parti senza alcun preavviso, ove lo ritenesse più opportuno, per offrire un prodotto sempre più affidabile, di lunga durata e con tecnologia avanzata.

TREVIDEA S.r.l. si scusa inoltre per eventuali errori di stampa.

L'apparecchio è conforme ai requisiti richiesti dalle direttive dell'Unione Europea

ed è pertanto marcato con il marchio CE
