MANUALE UTENTE YT-82797 Yato

1. trapano avvitatore

4. selettore della direzione di rotazione

5. mandrino a cremagliera

6. selettore del momento di rotazione

7. caricatrice della batteria

8. Indicatore di caricamento della batteria

9. bloccaggio della batteria

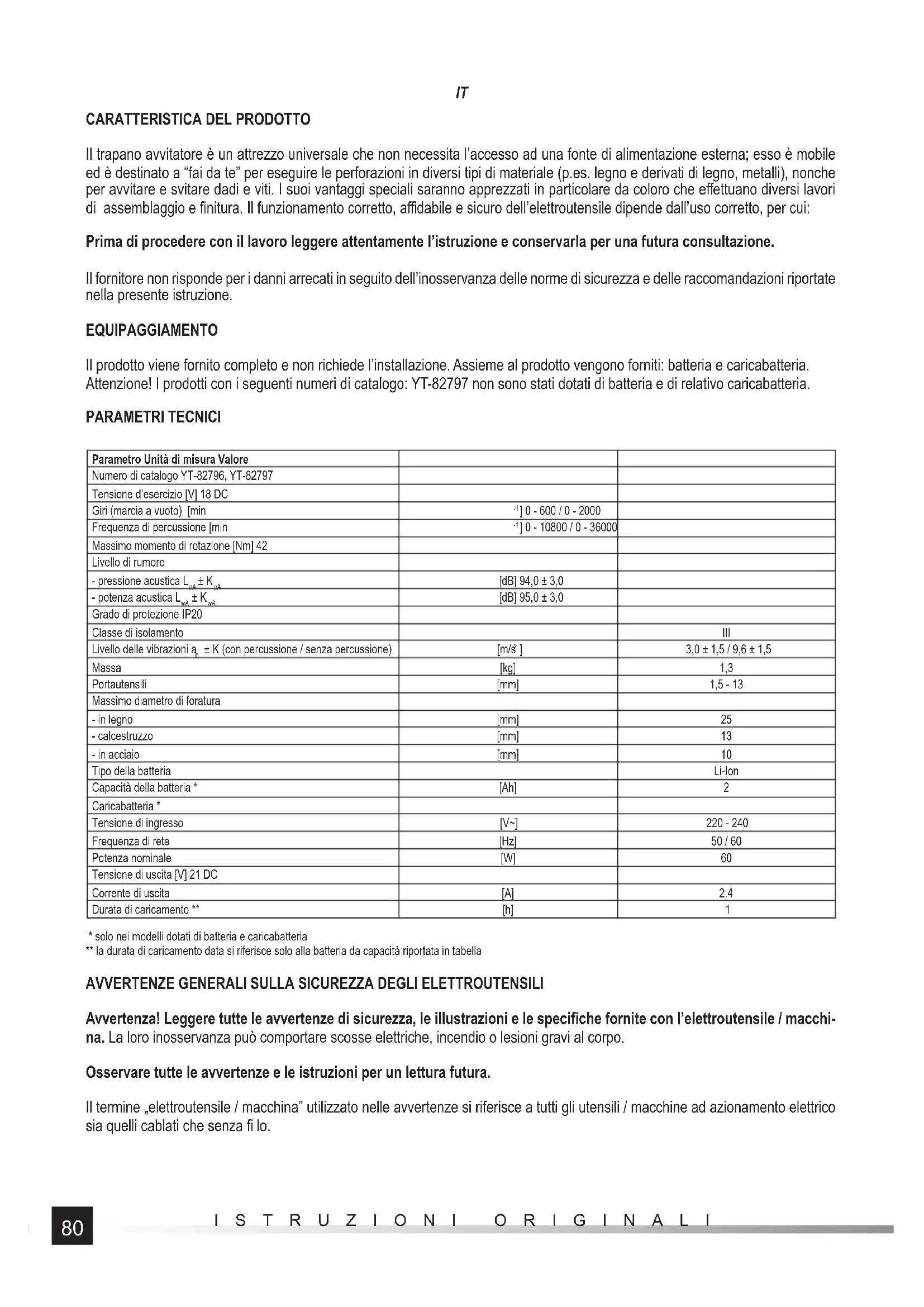

Il trapano avvitatore è un attrezzo universale che non necessita l’accesso ad una fonte di alimentazione esterna; esso è mobile ed è destinato a “fai da te” per eseguire le perforazioni in diversi tipi di materiale (p.es. legno e derivati di legno, metalli), nonche per avvitare e svitare dadi e viti. I suoi vantaggi speciali saranno apprezzati in particolare da coloro che eff ettuano diversi lavori di assemblaggio e fi nitura. Il funzionamento corretto, affi dabile e sicuro dell’elettroutensile dipende dall’uso corretto, per cui: Prima di procedere con il lavoro leggere attentamente l’istruzione e conservarla per una futura consultazione. Il fornitore non risponde per i danni arrecati in seguito dell’inosservanza delle norme di sicurezza e delle raccomandazioni riportate nella presente istruzione. EQUIPAGGIAMENTO Il prodotto viene fornito completo e non richiede l’installazione. Assieme al prodotto vengono forniti: batteria e caricabatteria. Attenzione! I prodotti con i seguenti numeri di catalogo: YT-82797 non sono stati dotati di batteria e di relativo caricabatteria. PARAMETRI TECNICI Parametro Unità di misura Valore Numero di catalogo YT-82796, YT-82797 Tensione d’esercizio [V] 18 DC Giri (marcia a vuoto) [min

] 0 - 600 / 0 - 2000 Frequenza di percussione [min

] 0 - 10800 / 0 - 36000 Massimo momento di rotazione [Nm] 42 Livello di rumore - pressione acustica L

[dB] 95,0 ± 3,0 Grado di protezione IP20 Classe di isolamento III Livello delle vibrazioni a

± K (con percussione / senza percussione) [m/s

] 3,0 ± 1,5 / 9,6 ± 1,5 Massa [kg] 1,3 Portautensili [mm] 1,5 - 13 Massimo diametro di foratura - in legno [mm] 25 - calcestruzzo [mm] 13 - in acciaio [mm] 10 Tipo della batteria Li-Ion Capacità della batteria * [Ah] 2 Caricabatteria * Tensione di ingresso [V~] 220 - 240 Frequenza di rete [Hz] 50 / 60 Potenza nominale [W] 60 Tensione di uscita [V] 21 DC Corrente di uscita [A] 2,4 Durata di caricamento ** [h] 1

• solo nei modelli dotati di batteria e caricabatteria ** la durata di caricamento data si riferisce solo alla batteria da capacità riportata in tabella

AVVERTENZE GENERALI SULLA SICUREZZA DEGLI ELETTROUTENSILI

Avvertenza! Leggere tutte le avvertenze di sicurezza, le illustrazioni e le specifi che fornite con l’elettroutensile / macchi- na. La loro inosservanza può comportare scosse elettriche, incendio o lesioni gravi al corpo. Osservare tutte le avvertenze e le istruzioni per un lettura futura. Il termine „elettroutensile / macchina” utilizzato nelle avvertenze si riferisce a tutti gli utensili / macchine ad azionamento elettrico sia quelli cablati che senza fi lo.81 ISTRUZIONI ORIGINALI

Sicurezza della postazione di lavoro Il posto di lavoro deve essere mantenuto pulito e ben illuminato. Il disordine e la scarsa illuminazione possono essere cause di incidenti. Non utilizzare gli elettroutensili / macchine in un ambiente a rischio di esplosione, contenente liquidi infi ammabili, gas o vapori. Gli elettroutensili / macchina generano scintille che possono infi ammare polvere o vapori. Non permettere l’accesso ai bambini ed i terzi alla postazione di lavoro. La perdita di concentrazione può provocare la perdita di controllo. Sicurezza elettrica La spina del cavo elettrico deve essere adatta alla presa di rete. Non modifi care la spina in qualsiasi modo. Non utiliz- zare nessun tipo di adattatori con elettroutensili messe / macchine a terra. Una spina non sottoposta alle modifi che riduce il rischio di scosse elettriche. Evitare il contatto con superfi ci messe a terra tipo tubi, termosifoni e frigoriferi. La messa a terra del corpo aumenta il rischio di scosse elettriche. Non esporre gli elettroutensili / macchine a contatto con le precipitazioni atmosferiche o l’umidità. L’acqua e l’umidità che penetra all’interno dell’elettroutensile / macchina aumenta il rischio di scosse elettriche. Non sovraccaricare il cavo di alimentazione. Non utilizzare il cavo di alimentazione per portare, collegare e scollegare la spina dalla presa di rete. Evitare il contatto del cavo di alimentazione con il calore, olio, spigoli vivi e parti in movimento. I danneggiamenti al cavo di alimentazione o il suo attorcigliamento aumentano il rischio di scosse elettriche. Lavorando fuori dagli spazi chiusi, è necessario utilizzare le prolunghe adatte all’utilizzo fuori degli spazi chiusi. L’uso di una prolunga adatta all’uso esterno riduce il rischio di scosse elettriche. Se è inevitabile l’uso di un elettroutensile o di / macchine in un ambiente umido, utilizzare un dispositivo di protezione da correnti di guasto (RCD) come protezione dall’alimentazione. L’uso di un RCD riduce il rischio di scosse elettriche. Sicurezza personale Restare attenti, prestare attenzione a ciò che si sta facendo e usare il buon senso quando si utilizza l’elettroutensile / macchina. Non utilizzare l’elettroutensile / macchina quando si è stanchi o sotto l’eff etto di droghe, alcool o farmaci. Anche un momento di disattenzione sul posto di lavoro può causare gravi lesioni personali Usare i dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. L’uso di dispositivi di protezio- ne individuale come maschere antipolvere, calzature di sicurezza antiscivolo, caschi e dispositivi di protezione dell’udito riduce il rischio di gravi lesioni personali. Evitare l’avviamento accidentale. Assicurarsi che l’interruttore elettrico sia in posizione “disinserito” prima di collegare l’alimentazione e/o la batteria, sollevare o spostare l’apparecchiatura. Spostando l’utensile/la macchina con il dito sull’inter- ruttore o accendendo l’utensile/la macchina quando l’interruttore è in posizione „on” si possono causare lesioni gravi. Prima di accendere l’elettroutensile / macchina, rimuovere tutte le chiavi e gli altri utensili utilizzati per regolare l’elettrou- tensile stesso. Una chiave lasciata sulle parti rotanti dell’utensile/macchina può causare lesioni gravi. Non sporgetevi troppo e non appoggiatevi troppo. Mantenere sempre una buona postura e un buon equilibrio. In questo modo sarà più facile controllare l’elettroutensile / macchina in caso di situazioni operative impreviste. Vestire correttamente. Non indossare gioielli e abbigliamento largo. Tenere i capelli e gli indumenti lontani dalle parti in movimento dell’elettroutensile / macchina. Gli indumenti larghi, i gioielli o i capelli lunghi possono rimanere impigliati nelle parti in movimento. Se l’apparecchiatura è progettata per essere collegata a un sistema di aspirazione o raccolta polvere, assicurarsi che sia collegata e utilizzata correttamente. L’uso dell’aspirazione della polvere riduce il rischio di pericoli legati alla polvere. Non lasciare che l’esperienza acquisita con l’uso frequente dell’utensile/macchina provochi disattenzione e disprezzo per la sicu- rezza. Un funzionamento spensierato può causare gravi lesioni in un secondo. Uso e cura dell’elettroutensile e della macchina Non sovraccaricare l’elettroutensile / macchina. Utilizzare l’apparecchiatura/ macchina più adatta alla propria applica- zione. L’elettroutensile o la macchina giusti garantiscono un funzionamento migliore e più sicuro quando vengono utilizzati per il carico progettato. Non utilizzare l’apparecchiatura / macchina se l’interruttore di alimentazione non lo accende e lo spegne. Lo strumento / macchina che non può essere controllato con l’interruttore è pericoloso e deve essere trasmesso alla riparazione. Scollegare la spina dalla presa di corrente e/o la batteria se è staccabile dall’utensile/macchina prima di regolare, sostituire gli accessori o riporre l’utensile/macchina. Tali misure preventive eviteranno l’accensione accidentale dell’elettroutensile / macchina. Tenere l’utensile fuori dalla portata dei bambini, evitare che persone che non hanno familiarità con l’apparecchio / macchina o con queste istruzioni per l’uso lo facciano. Gli elettroutensili / macchine sono pericolosi nelle mani di utenti non addestrati. Manutenzione di elettroutensili / macchine e accessori. Controllare che l’elettroutensile / macchina non presenti disalli- neamenti o inceppamenti delle parti mobili, danni alle parti o qualsiasi altra condizione che possa infl uire sul funziona- mento dell’elettroutensile / macchina. I danni devono essere riparati prima dell’uso dell’elettroutensile / macchina. Molti incidenti sono causati da utensili / macchine sottoposti a manutenzione impropria. Gli utensili taglienti devono essere tenuti puliti e affi lati. Gli utensili da taglio con spigoli vivi sottoposti a corretta manutenzio-82 ISTRUZIONI ORIGINALI

ne sono meno soggetti a inceppamenti e più facili da controllare durante il funzionamento. Utilizzare elettroutensili / macchine, accessori e inserire utensili, ecc. in base alle presenti istruzioni, tenendo conto del tipo di lavoro e delle condizioni di funzionamento. L’uso di utensili per lavori diversi da quelli specifi cati può provocare situazioni di pericolo. Mantenere le impugnature e le superfi ci di presa asciutte, pulite e prive di oli e grassi. Le impugnature scivolose e le super- fi ci di presa non consentono un funzionamento e un monitoraggio sicuri dell’utensile/macchina in situazioni pericolose. Riparazioni Riparare l’elettroutensile / macchina solo presso le offi cine autorizzate, utilizzando solo ricambi originali. In tal modo verrà garantita la sicurezza di lavoro con l’elettroutensile.

PREDISPOSIZIONE AL FUNZIONAMENTO

ATTENZIONE! Tutti i passaggi elencati in questa sezione devono essere eseguiti con la spina staccata - la batteria deve essere scollegata dall’utensile! Istruzioni di sicurezza per caricamento della batteria Attenzione! Prima di iniziare il caricamento assicurarsi se i corpo dell’alimentatore, il cavi e la spina non siano rotti o danneggiati. È vietato usare il caricabatteria e l’alimentatore danneggiati o malfunzionanti. Per caricare la batteria è ammesso di usare solo il caricabatterie e l’alimentatore in dotazione. L’utilizzo di un altro tipo di alimentatore può provocare incendio o danneggiamento dello strumento. La ricarica della batteria può avvenire solo in locale chiuso, asciutto e protetto contro l’accesso di persone non autorizzate e soprattutto dei bambini. Non utilizzare la caricabatteria e l’alimentatore senza una costante supervisione di un adul- to! Nel caso di dover lasciare il locale in cui avviene la ricarica, scollegare il caricabatteria dalla presa di corrente staccando il cavo di alimentazione dalla presa di corrente. Nel caso in cui dal caricabatteria fuoriesca l’odore di fumo, è necessario disconnettere immediatamente la spina del caricatore dalla presa di corrente! Il trapano avvitatore viene fornito con la batteria scarica pertanto prima di iniziare il lavoro è indispensabile caricarla seguendo la procedura sotto descritta utilizzando a tale scopo l’alimentatore e il caricabatteria in dotazione. Le batterie tipo Li-ion (agli ioni di litio) non hanno “eff etto di memoria” il che permette di ricaricarle in ogni momento. Tuttavia, è consigliabile scaricare la batteria durante un funzionamento normale e quindi di ricaricare la sua piena capacità. Se a causa della natura del lavoro non è possibile adottare questo sistema, allora lo si dovrebbe fare almeno ogni qualche ciclo di lavoro. In ogni caso, è vietato scaricare le batterie portando gli elettrodi in cortocircuito dato che tale operazione provoca danni irreversibili! Non è consentito di verifi care lo stato di carica della batteria cortocircuitando gli elettrodi e verifi cando le scintille. Conservazione della batteria Per prolungare la durata della batteria occorre garantire le corrette condizioni di conservazione. La batteria dura per circa 500 cicli di “carico-scarico”. La batteria deve essere conservata a temperatura da 0 a 30 gradi centigradi, con l’umidità relativa pari al 50%. Per conservare la batteria per un periodo più lungo, è necessario caricarla fi no al 70% della sua capacità. In caso di una conservazione prolungata, è raccomandato di ricaricare periodicamente la batteria. Non portare ad una scarica eccessiva della batteria, poiché ciò riduce la sua vita e può causare danni irreversibili. Durante la conservazione della batteria esso si scaricherà gradualmente per l’eff etto della perdita di elettricità. Il processo di scarico spontaneo dipende dalla temperatura di conservazione: più la temperatura è elevata, più veloce è il processo. Nel caso di una conservazione impropria, si può avere una fuoriuscita di elettrolito. In caso di perdita, contenere il versamento con un neutralizzante; in caso di contatto dell’elettrolito con gli occhi, sciacquare con acqua ed immediatamente contattare un medico. Non utilizzare lo strumento con una batteria danneggiata. Nel caso di una totale scarica della batteria si deve portarla presso un punto specializzato in smaltimento di questo tipo di rifi uti. Trasporto delle batterie Le batterie ai ioni di litio, in conformità alle norme di legge, vanno trattate come materiali pericolosi. L’utente dell’utensile può trasportare l’utensile con la batteria oppure solo le batterie per terra. In tal caso non è necessario soddisfare gli altri requisiti. Nel caso di affi do del trasporto a terzi (ad esempio, spedizione via corriere) procedere secondo le disposizioni relative al trasporto di merci pericolose. Prima della spedizione, contattare la persona qualifi cata. È vietato trasportare le batterie danneggiate. Per la durata del trasporto sfi lare le batterie smontate dall’utensile, proteggere i con- tatti esposti, ad esempio. sigillando con il nastro isolante. Proteggere le batterie nella confezione in modo tale da bloccare il loro spostamento all’interno della confezione durante il trasporto. Inoltre, rispettare le norme nazionali sul trasporto di merci pericolose. Caricamento della batteria Attenzione! Prima della carica, scollegare l’alimentatore del caricabatteria dalla rete di alimentazione staccando la spina dell’a- limentatore dalla presa di rete. Inoltre, è necessario pulire la batteria ed i sui terminali dallo sporco e dalla polvere con panno morbido ed asciutto. La batteria ha un indicatore di batteria incorporata. Premendo il tasto si fa illuminare i diodi (II): più diodi sono accesi più la batteria è caricata. Se dopo aver premuto il pulsante i diodi non si accendono, cio’ signifi ca che la batteria è scarica.83 ISTRUZIONI ORIGINALI

Staccare la batteria dall’utensile! Inserire la batteria nella presa di caricabatterie (II). Collegare il caricabatteria alla presa di corrente. Si illuminerà la spia rossa il che signifi ca che il processo di caricamento è gia terminato. Alla fi ne della carica la spia rossa si spegne facendo accendere la spia verde per segnalare il caricamento completo del carica- batteria. Scollegare la spina dell’alimentatore dalla presa di rete. Sfi lare la batteria dal caricabatteria, premendo il pulsante del fermo della batteria. Attenzione! Se dopo il collegamento del caricabatteria alla rete elettrica s’illumina il diodo verde, cio’ indica che la batteria è completamente carica. In questo caso, il caricabatteria non avvia il processo di carica. Impostazione della velocità di rotazione e scelta del momento di rotazione L’avvitatore dispone di due marce meccaniche commutabili (III). A seconda della velocità di rotazione massima scelta si deve scegliere una di esse. La marcia che è caratterizzata dalla velocità di rotazione più bassa è consigliata per avvitare e svitare le viti, mentre la marcia da velocità superiore è consigliata per la foratura. Il momento di rotazione viene impostato con un anello posto dietro il portautensile (IV). Maggiore sarà il numero impostato mag- giore sara’ il momento di rotazione off erto dall’avvitatore. Non impostare un momento più alto del necessario per poter funzionare correttamente. Altrimenti, questo può portare alla distruzione del portautensile. Nel caso di avvitamento delle viti direttamente nel materiale, si consiglia di sperimentare il momento di rotazione giusto, eff ettuando la prova sul materiale di scarto. Se il momento di rotazione sicuro per la data connessione non è noto, è necessario impostare il valore più basso e quindi aumentarlo fi no a raggiungere un valore adatto al lavoro. Se l’avvitatore raggiunge il massimo momento di rotazione impostato, avverrà l’attivazione di giunto limitatore; a quel punto bisogna smettere di avvitare. Se il prodotto è stato dotato di una funzione di foratura a percussione, esso dispone di un simbolo di martello visibile sull’anello di regolazione. Impostando l’anello di regolazione sul simbolo del martello si attiva il meccanismo a percussione. La foratura a percussione deve essere utilizzata per la foratura di cemento e non deve essere utilizzata per la perforazione di legno o plastica. Nel caso di utilizzo dello strumento per la foratura, è necessario impostare l’anello sul simbolo di trapano o di martello; cosi verrà disconnesso il giunto limitatore mentre sulla punta verrà trasmesso il momento di rotazione massimo. Attenzione! Non utilizzare le impostazioni contrassegnate con i numeri per la foratura. Il funzionamento del giunto limitatore durante la perforazione può causare la distruzione del materiale o del trapano e aumentare il rischio di lesioni. Fissaggio delle punte nel portautensili Selezionare una punta con codolo cilindrico idonea al tipo di foratura Inserire nel portautensili la punta. Avvitare con la mano il portautensili fi no al momento in cui la punta verra’ fi ssata in una maniera forte (V). Impostare il momento di rotazione massimo. Impostare la manopola del momento di rotazione sul simbolo del trapano o del martello. Impostazione della direzione di rotazione Impostare il commutatore della direzione di rotazione su posizione corretta. La direzione di rotazione è stata contrassegnata con la freccia (VI). Attenzione! Il cambio della direzione di rotazione può essere eff ettuata solo in assenza di alimentazione di rete! Non è ammesso cambiare la direzione di rotazione durante il funzionamento dell’avvitatore. Fissaggio delle punte per viti nel portautensili Inserire nel portautensili la sede per le punte e poi la punta adatta al tipo di lavoro oppure fi ssare la punta direttamente nel por- tautensili. (VII) Attività preliminari Prima di procedere con il funzionamento: Fissare il materiale trattato nella morsa oppure con dei morsetti. Utilizzare gli utensili idonei al lavoro da eff ettuare. Ricordarsi che gli utensili devono essere affi lati ed in buone condizioni. Utilizzare l’abbigliamento da lavoro ed i dispositivi di protezione degli occhi e dell’udito. Aff errare l’utensile con due mani (VIII). Posizionarsi in una maniera stabile e sicura. Attivare il dispositivo premendo con il dito l’interruttore elettrico. Attenzione! Se durante il funzionamento viene osservato qualche rumore improprio, odore di bruciato, disattivare l’utensile e sfi lare la batteria.84 ISTRUZIONI ORIGINALI

Attenzione! Lavorando con l’utensile applicare le protezioni dell’udito! Utilizzo di direzione dei giri oraria o antioraria La rotazione in senso orario viene utilizzata quando si applica la perforazione con delle tradizionali punte che ruotano in senso orario. La rotazione in senso antiorario viene utilizzata quando la punta si blocca nel materiale oppure per svitare le viti. Svitando le viti utilizzare i giri minimi. Foratura in legno Prima di eff ettuare un foro si raccomanda di fi ssare il materiale trattato con dei morsetti oppure nella morsa, e preimpostare con un puntale o un chiodo il posto di perforazione. Montare la punta idonea nel portautensile, determinare il momento della rotazione, connettere il dispositivo alla batteria ed iniziare la foratura. Quando si eff ettuano dei fori di passaggio, si raccomanda di mettere sotto il materiale un tassello di legno grazie al quale il bordo del foro non risulterà irregolare Quando di eff ettuano dei fori di diametro grande, si raccomanda di realizzare prima un foro guida da diametro più piccolo. Foratura in metallo Ricordarsi di bloccare sempre il materiale lavorato. Nel caso di una lamiera sottile si raccomanda di mettere sotto di essa un pezzo di legno per evitare piegature indesiderate, etc. Segnare prima i posti in cui verranno realizzati i fori e procedere con la perforazione. Utilizzare le punte per l’acciaio. Quando si lavora in ghisa bianca si raccomanda di utilizzare le punte con estremità in carburi sinterizzati. Eff ettuando dei fori più grandi si raccomanda di eseguire prima un foro da guida più piccolo. Lavorando l’acciaio, utilizzare olio per raff reddare la punta. Per alluminio utilizzare la paraffi na o la trementina come refrigerante Forando ottone, rame o ghisa non utilizzare i refrigeranti. Per raff reddare la punta, estrarla spesso dal materiale e lasciarla raf- freddare. Foratura in materiale ceramico Foratura in materiali duri e compatti (calcestruzzo, mattoni duri, pietra, marmo, etc.). Si riferisce solamente all’utensile con la funzione della percussione. Prima di eff ettuare un foro idoneo predisporre senza percussione un foro più piccolo. Eff ettuare il foro fi nale con la funzione di percussione inserita. Utilizzare le punte a percussione in carburi sinterizzati, in buone condizioni. Foratura in piastrelle ceramiche, mattoni morbidi, intonaco, etc. Utilizzare le punte a percussione. Non attivare la percussione (se presente nel trapano). Quando si lavoro, premere fortemente l’utensile sempre con la stessa forza. Ogni tanto estrarre la punta dal foro realizzato per rimuovere la polvere ed altre impulita. Utilizzo del trapano per avvitare e svitare le viti Ad un tale fi ne si raccomanda di: utilizzare la velocità di rotazione più bassa e di usare le punte idonee. Le punte vanno fi ssate direttamente nel portamandrino oppure con un elemento magnetico speciale. Per svitare la vite impostare la direzione di rotazione impostando l’interruttore in senso antiorario. Utilizzo di utensili ausiliari L’utensile non può essere usato come motore per gli accessori. Informazioni supplementari Quando si lavora non premere con eccessiva forza sul materiale lavorato e non eff ettuare movimenti bruschi per non danneggiare l’utensile ed il trapano. Lavorando prevedere delle soste regolari. Non permettere che l’utensile venga sovraccaricato - la temperatura delle superfi ci esterne non deve superare 60

Dopo il lavoro, disattivare il trapano, sfi lare la batteria e procedere con la manutenzione e revisione. Il valore totale dichiarato delle vibrazioni è stato misurato con il metodo standard e può essere utilizzato per paragonare gli utensili tra di loro. Il valore totale dichiarato delle vibrazioni può essere utilizzato per una valutazione preliminare dell’esposizione. Attenzione! L’emissione delle vibrazioni durante il funzionamento può discostare dal valore dichiarato, in funzione della modalità di utilizzo dell’utensile. Attenzione! Determinare i mezzi di sicurezza volti a proteggere l’operatore i quali sono basati sulla valutazione di esposizione in normali condizioni di lavoro (compreso tutte le parti di ciclo di lavoro, per esempio quando l’utensile rimane fermo o quando funziona a vuoto o durante l’attivazione).85 ISTRUZIONI ORIGINALI

MANUTENZIONE E REVISIONI

ATTENZIONE! Prima della regolazione, manutenzione o manutenzione, scollegare l’utensile dalla presa di corrente. Al termine del lavoro è necessario verifi care lo stato tecnico degli strumenti eff ettuando ispezioni visive e valutando: il corpo e la maniglia, il cavo elettrico con spina e pressacavo, il funzionamento dell’interruttore elettrico, la pervietà dei fori di ventilazione, lo scintilla- mento delle spazzole, il rumore dei cuscinetti e degli ingranaggi, l’avviamento e uniformità di funzionamento. Durante la garanzia l’utente non può aggiungere altri elettroutensili e nemmeno sostituire sottogruppi o componenti, dato che tale comportamento comporta la perdita della garanzia. Tutti i malfunzionamenti osservati alla revisione o durante il lavoro, sono un segnale per procedere con la riparazione presso un punto di assistenza. Dopo aver terminato il lavoro, pulire la cassa, i fori di ventilazione, gli interruttori, le maniglie supplementari ed i coperchi per esempio con il fl usso d’aria (ad una pressione non superiore a 0,3 MPa), con il pennello oppure con un panno asciutto senza usare prodotti chimici o detergenti. Pulire gli utensili e i portautensili con un panno pulito ed asciutto.86 OORSPRONKELIJKE INSTRUCTIES
