Velociptor Hero ES 108 EW HERO - Scooter EMG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monopattino elettrico pieghevole
Marca	EMG
Modello	Velociptor Hero ES 108 EW HERO
Batteria	Litio 36 V, 7,8 Ah
Potenza motore	0,35 kW (350 W)
Velocità massima	25 km/h (modalità H), 20 km/h (M), 6 km/h (L)
Autonomia	Circa 30 km
Tempo di ricarica	Circa 9 ore
Caricabatterie	Ingresso 100-240 V~ 50/60 Hz, Uscita 42 V - 1,5 A
Peso	Circa 16 kg
Carico massimo	100 kg (passeggero + bagagli)
Pneumatici	10 pollici pneumatici anti-foratura, pressione 55 psi (3,79 bar) max.
Freni	Freno a tamburo anteriore + freno elettronico posteriore
Display	Schermo a colori integrato con tachimetro, indicatore batteria, selezione modalità
Illuminazione	Luci LED anteriori, posteriori, sotto la pedana, indicatori di direzione
Connettività	Bluetooth 2,4 GHz tramite app LEQISMART
Piegatura	Sì, con sistema di piegatura rapida e gancio di blocco
Grado di protezione	IPX4 (resistente agli schizzi)
Pendenza massima	15% (in base a peso, batteria e condizioni stradali)
Livello sonoro	< 70 dB(A)
Età minima di utilizzo	14 anni (sotto supervisione di un adulto se minorenne)
Garanzia	2 anni per i consumatori, 1 anno per i professionisti, batteria 6 mesi

Domande frequenti - Velociptor Hero ES 108 EW HERO EMG

Qual è la velocità massima del monopattino Velociptor Hero?

Il monopattino offre tre modalità di velocità: L (6 km/h), M (20 km/h) e H (25 km/h). La modalità H è riservata a spazi privati.

Come ricaricare la batteria e quanto tempo ci vuole?

Aprire il cappuccio di protezione, collegare il caricatore in dotazione alla presa di ricarica, quindi collegare il caricatore a una presa a muro. La ricarica completa dura circa 9 ore. La spia rossa indica la ricarica in corso, quella verde segnala la fine.

Qual è l'autonomia reale del monopattino?

L'autonomia dichiarata è di circa 30 km. Varia in base al peso del conducente, al tipo di terreno, allo stile di guida, alla temperatura e allo stato della batteria.

Come piegare e aprire il monopattino?

Per piegare: sollevare il pulsante di sicurezza sulla leva di sblocco, aprire la leva a 90°, quindi abbassare il manubrio verso la ruota posteriore fino a quando il gancio si inserisce nella fessura. Per aprire: sganciare il gancio, sollevare il manubrio in posizione verticale e richiudere la leva di blocco.

Qual è il peso massimo supportato?

Il monopattino può supportare un carico massimo di 100 kg (conducente + bagagli). Non superare questo limite per motivi di sicurezza.

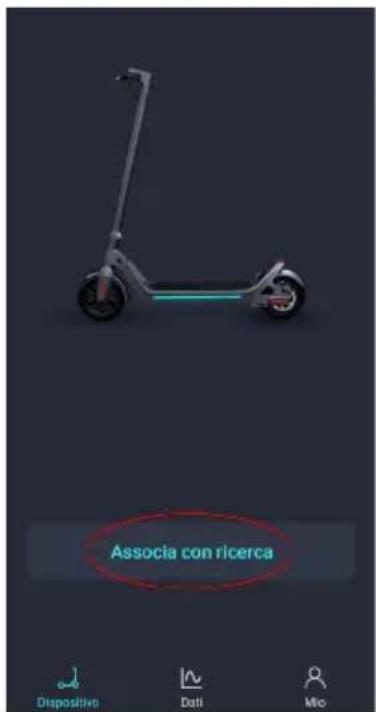

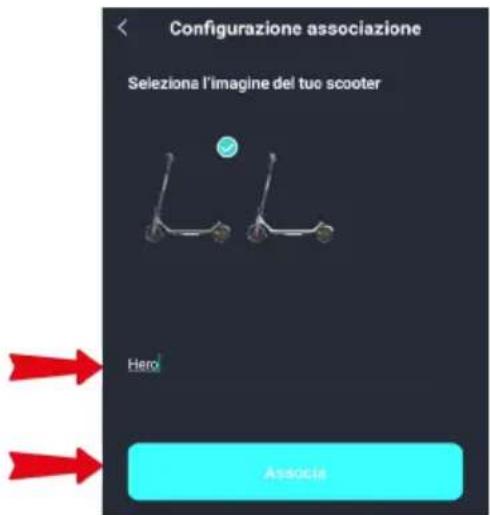

Come utilizzare l'app LEQISMART?

Scarica l'app da Google Play Store o Apple Store. Attiva Bluetooth e geolocalizzazione, accendi il monopattino, quindi associalo tramite l'app selezionando 'HERO' nell'elenco. L'app consente di bloccare il monopattino, regolare la velocità, attivare il regolatore, ecc.

Quali dispositivi di protezione sono obbligatori?

Si raccomanda vivamente di indossare un casco, ginocchiere, gomitiere e calzature adatte. A partire da 30 minuti dopo il tramonto, è obbligatorio un giubbotto riflettente o un'imbragatura ad alta visibilità.

Come mantenere il monopattino?

Pulirlo con un panno leggermente umido (niente alcol o benzene). Controllare regolarmente il serraggio delle viti, lo stato dei freni, dei pneumatici e delle luci. Non smontare il monopattino da soli, affidare le riparazioni a un professionista.

Posso guidare sotto la pioggia?

No, è vietato guidare sotto la pioggia, la neve o su superfici scivolose. Il grado di protezione IPX4 protegge dagli schizzi, ma l'uso con tempo umido può danneggiare il motore e i circuiti elettrici.

Cosa fare se il monopattino non si connette all'app?

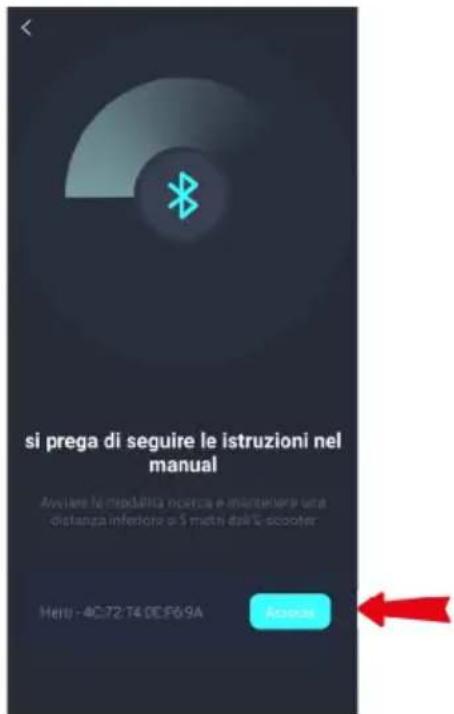

Verificare che Bluetooth e geolocalizzazione siano attivi sul telefono. Assicurarsi che il monopattino sia acceso e che non sia già collegato a un altro dispositivo. In tal caso, eliminare il collegamento dall'app precedente prima di riassociare.

MANUALE UTENTE Velociptor Hero ES 108 EW HERO EMG

Vi ringraziamo per l'acquisto del monopattino elettrico VELOCIPTOR ES 108 EW

Vi preghiamo di leggere il manuale prima dell'utilizzo del prodotto, e di mantenerlo in un luogo sicuro per future consultazioni.

MANUALE ORIGINALE

PITTOGRAMMI

Obbligo di indossare un casco protettivo

Leggere le istruzioni prima dell'uso

INDICE

Nota sul manuale ....4

Dati del caricabatterie 4

Avvertenze 5

Descrizione generale 9

Installazione del manubrio....10

Primo utilizzo....11

Aprire e ripiegare il monopattino 11

Come ricaricare la batteria ....12

Autonomia 14

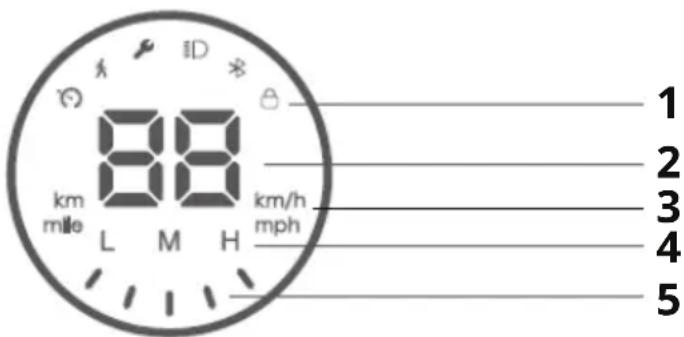

Display e comandi....14

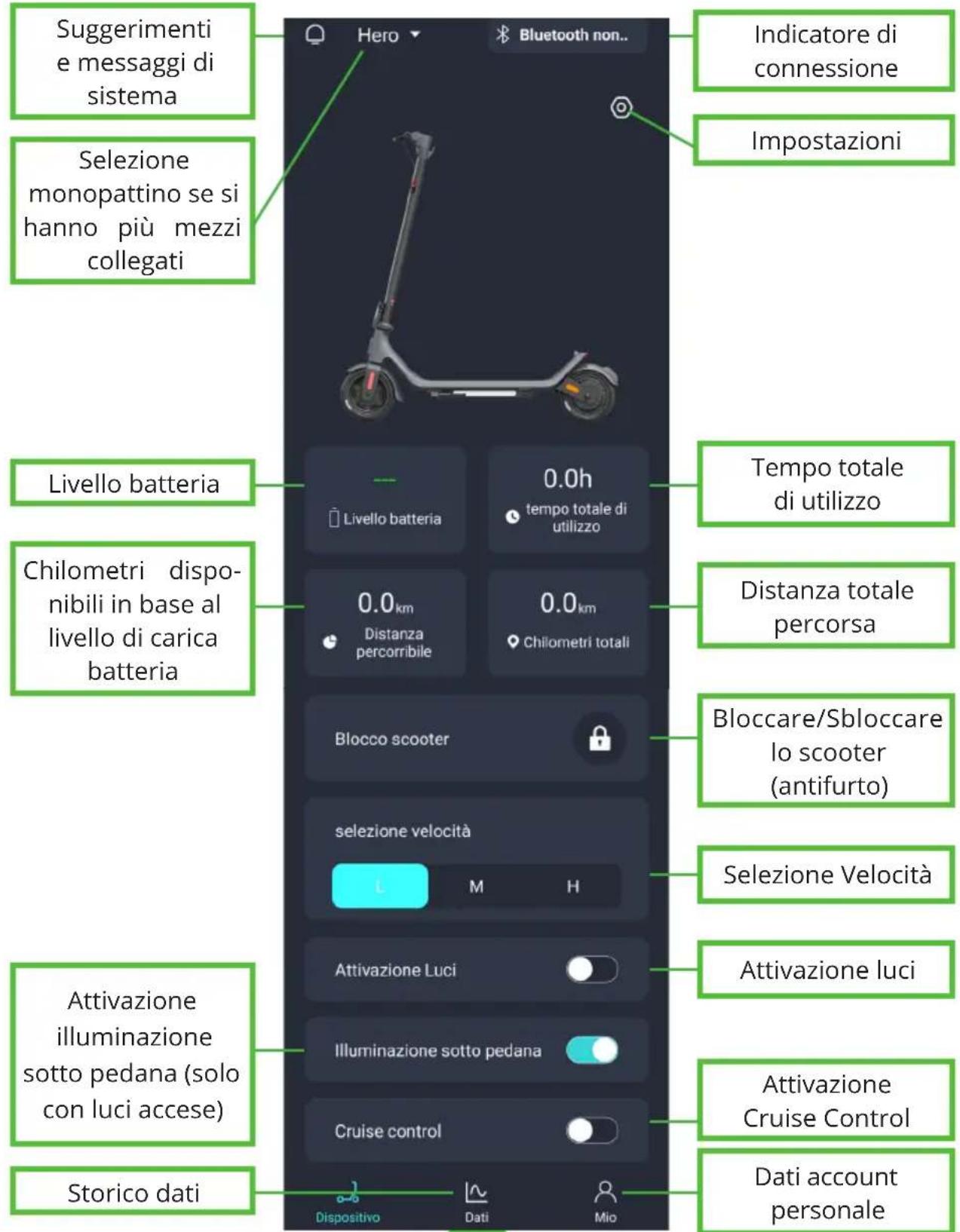

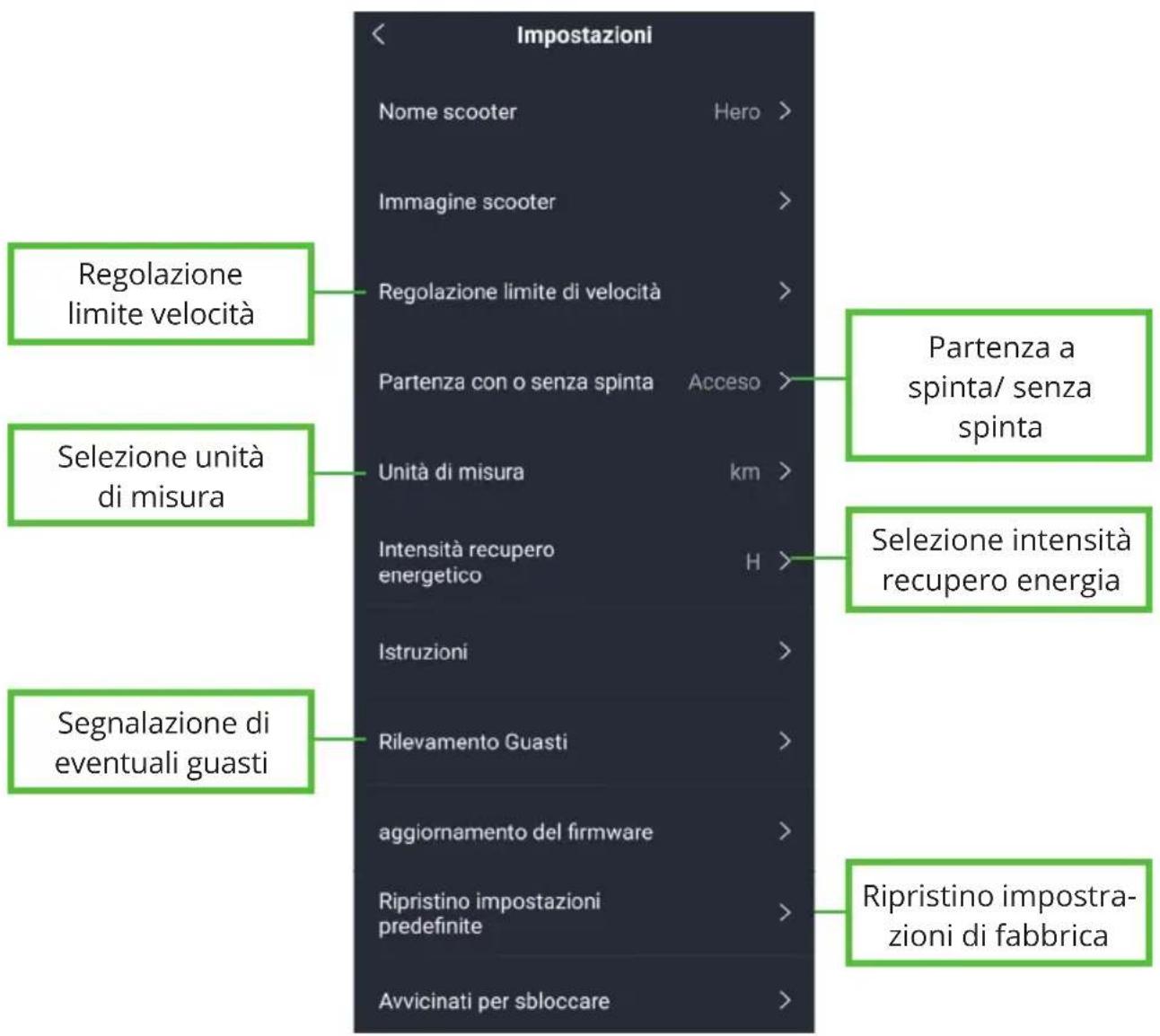

Utilizzo APP 17

Applicazione per il controllo dello scooter 17

Come Utilizzare il monopattino ....21

Specifiche tecniche 22

Informazioni agli utenti di apparecchiature domestiche....23

Garanzia 24

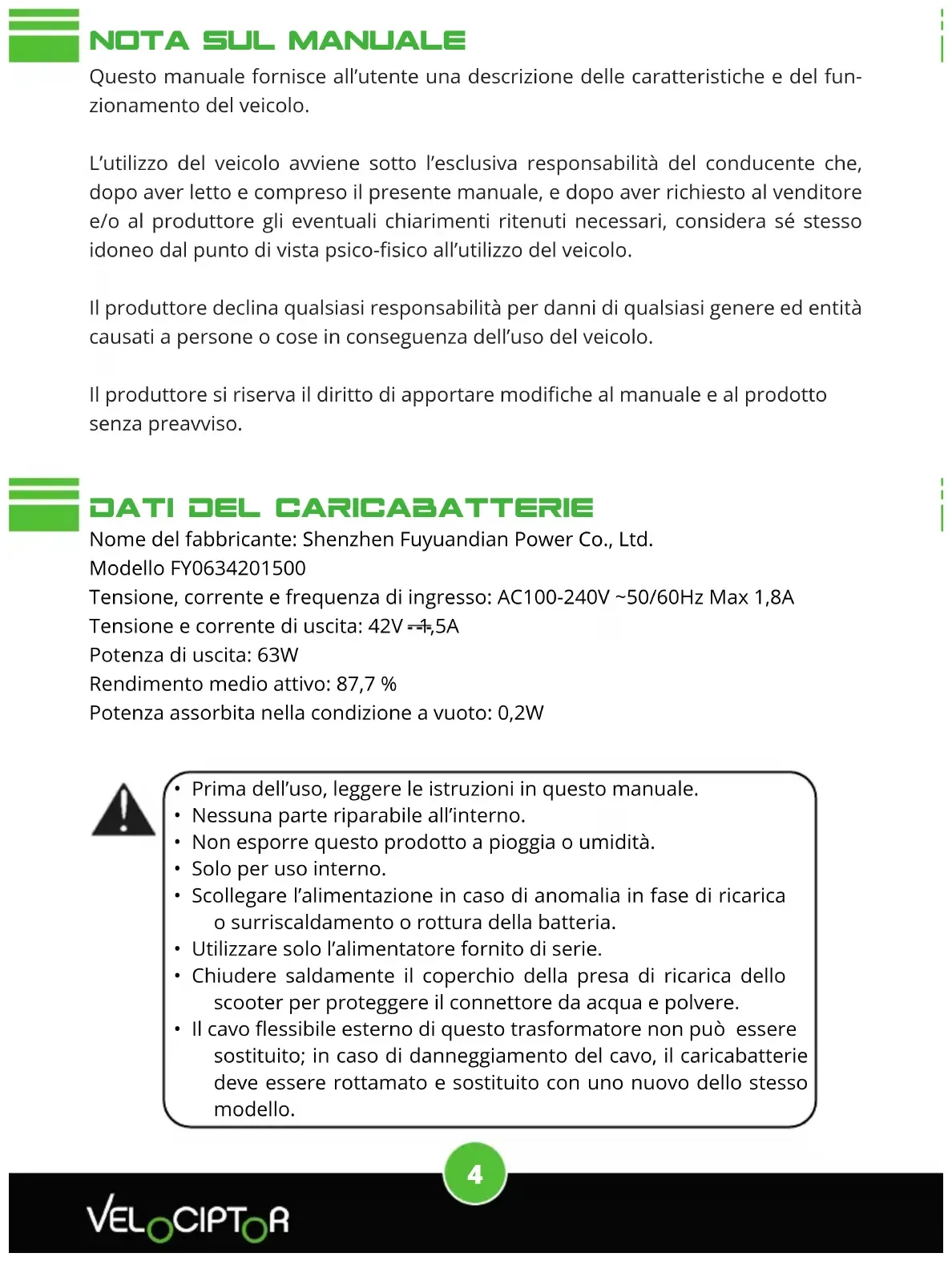

NOTA SUL MANUALE

Questo manuale fornisce all'utente una descrizione delle caratteristiche e del funzionamento del veicolo.

L'utilizzo del veicolo avviene sotto l'esclusiva responsabilità del conducente che, dopo aver letto e compreso il presente manuale, e dopo aver richiesto al venditore e/o al produttore gli eventuali chiarimenti ritenuti necessari, considera sé stesso idoneo dal punto di vista psico-fisico all'utilizzo del veicolo.

Il produttore declina qualsiasi responsabilità per danni di qualsiasi genere ed entità causati a persone o cose in conseguenza dell'uso del veicolo.

Il produttore si riserva il diritto di apportare modifiche al manuale e al prodotto senza preavviso.

DATI DEL CARICABATTERIE

Nome del fabbricante: Shenzhen Fuyuandian Power Co., Ltd.

Modello FY0634201500

Tensione, corrente e frequenza di ingresso: AC100-240V \~50/60Hz Max 1,8A

Tensione e corrente di uscita: 42V-1,5A

Potenza di uscita: 63W

Potenza assorbita nella condizione a vuoto: 0,2W

• Prima dell'uso, leggere le istruzioni in questo manuale.
• Nessuna parte riparabile all'interno.
• Non esporre questo prodotto a pioggia o umidità.
• Solo per uso interno.
• Scollegare l'alimentazione in caso di anomalia in fase di ricarica o surriscaldamento o rottura della batteria.
• Utilizzare solo l'alimentatore fornito di serie.
• Chiudere saldamente il coperchio della presa di ricarica dello scooter per proteggere il connettore da acqua e polvere.
• Il cavo flessibile esterno di questo trasformatore non può essere sostituito; in caso di danneggiamento del cavo, il caricabatterie deve essere rottamato e sostituito con uno nuovo dello stesso modello.

AVVERTENZE

• Prenditi il tempo necessario per imparare le basi della pratica di guida ed acquisire l'esperienza per evitare incidenti gravi che possono verificarsi nei primi periodi di utilizzo.
• Contatta il venditore per essere indirizzato a un'organizzazione di formazione di guida adeguata.
• Evita le aree ad alto traffico o le aree congestionate.
• Il traffico cittadino prevede l'attraversamento di molti ostacoli come marcia-piedi o gradini. Si raccomanda di evitare di saltare gli ostacoli. È importante anticipare e adattare la traiettoria e la velocità prima di attraversare questi ostacoli. Si raccomanda inoltre di fermarsi e scendere dal veicolo quando que-sti ostacoli diventano pericolosi per la loro forma, altezza o per il rischio di slittamento che presentano.
• Anticipa in ogni caso la tua traiettoria e la tua velocità nel rispetto del codice della strada, del tipo di pavimentazione e degli ostacoli presenti.
• Rendi nota la tua presenza quando ti avvicini a un pedone o a un ciclista, quando non sei visto o sentito.
• Attraversare i passaggi pedonali camminando.
• Parcheggia il monopattino solo su una superficie piana e non scivolosa utilizzando l'apposito cavalletto. Non parcheggiare il monopattino su superfici con un'inclinazione maggiore di 6°. Il parcheggio in salita o in discesa comporta il rischio di perdita di stabilità e di caduta o ribaltamento.
• Ad ogni modo, prenditi cura di te stesso e degli altri.
  • Non modificare il veicolo dal suo uso originale.
• Questo veicolo non è destinato all'uso acrobatico.
• Controllare regolarmente il serraggio dei vari elementi bullonati, in particolare i perni delle ruote, il sistema di piegatura, lo sterzo e i freni.
• Come un qualsiasi componente meccanico, il veicolo è soggetto a forti sollecitazioni e usura. Materiali e componenti diversi possono reagire in modo diverso all'usura o alla fatica. Se la vita prevista di un componente viene superata, può rompersi improvvisamente e rischiare di ferire l'utente. Crepe, graffi e scolorimento nelle aree ad alto stress indicano che il componente ha superato la sua durata e deve essere sostituito.
• Elimina gli spigoli vivi causati dall'uso.
  • Non modificare o trasformare il veicolo.
• Evitare ostacoli, superfici lisce, neve, ghiaccio e superfici sconnesse.

• Evitare oggetti irregolari che possono ingombrare il manto stradale come rami, immondizia, pietre, ciotoli o altro.

• L'uso prolungato del veicolo o su superfici irregolari potrebbe portare a numerose vibrazioni del corpo che potrebbero scatenare determinati dolori; utilizzare il monopattino in modo ragionevole per limitare questi rischi.

• Evita gli spazi ristretti o gli spazi con ostacoli.
  • Non guidare su strade scivolose in caso di pioggia o forte umidità.
• Non guidare il monopattino su pendii ripidi che potrebbero compromettere la stabilità del veicolo.
• Qualsiasi carico attaccato al manubrio influirà sulla stabilità del veicolo.
• È vietato utilizzare accessori o elementi aggiuntivi non approvati dal produttore.
• Non esiste un limite di altezza minima e massima per l'utilizzo dello scooter.
• Quando si utilizza il monopattino, indossare scarpe e abbigliamento adeguato, nonché tutti gli elementi di protezione necessari: casco, ginocchiere, gomitiere e altre protezioni.
• Attenzione: su strade bagnate o con elevata umidità lo spazio di frenata aumenta, adattare di conseguenza la velocità. È quindi molto importante adattare il proprio stile di guida e velocità e lasciare un'adeguata distanza di sicurezza con i pedoni o altri mezzi di trasporto.
• E' necessario valutare la superficie che si sta percorrendo (piana, pulita, asciutta, pianeggiante, bagnata, sporca, irregolare) e adattare il proprio stile di guida e la propria velocità per garantire una distanza di sicurezza da pedoni o altri mezzi di trasporto.
• Limitare la guida in aree scarsamente illuminate, al buio o di notte. In questo caso utilizzare sempre i dispositivi di illuminazione presenti sul veicolo e utilizzare indumenti dotati di dispositivi ad alta visibilità.
• In caso di incidente, rimani dove sei e attendi i soccorsi.
• Non prestare il tuo monopattino a persone che non hanno familiarità con il dispositivo.
• Questo dispositivo può essere utilizzato da persone di età superiore ai 14 anni nonché da persone con ridotte capacità fisiche, sensoriali o mentali, se sono adeguatamente sorvegliate da un adulto e se sono state fornite loro istruzioni relative all'uso sicuro del dispositivo e se i possibili rischi sono stati compresi; la pulizia e la manutenzione dello scooter devono essere effettuate solo da un adulto debitamente addestrato.
• È inoltre necessario indossare scarpe durante la manipolazione del monopattino (manutenzione, montaggio, riparazione, ecc.)
• Questo articolo non è un giocattolo.
• Utilizzare solo l'alimentatore fornito di serie.
• Durante l'uso chiudere bene il coperchio della presa di ricarica del il monopattino per proteggere il connettore da acqua e polvere.

• Il cavo flessibile esterno del caricabatterie non può essere sostituito; in caso di danneggiamento del cavo, il caricabatterie deve essere rottamato e sostituito con uno dello stesso tipo.

• I minorenni che utilizzano il monopattino devono sempre essere sorvegliati da un adulto.

• Non guidare il monopattino con più di una persona sul poggiapiedi poiché ciò potrebbe causare la perdita di controllo del veicolo.
• Non utilizzare il monopattino in situazioni che potrebbero essere pericolose per la tua sicurezza e quella delle persone intorno a te.
• Non utilizzare il veicolo sotto l'effetto di alcol, stupefacenti o sostanze psico-trope che possono alterare il tuo stato emotivo, le tue capacità sensoriali e il controllo dei tuoi movimenti.
• Indossare sempre un abbigliamento adeguato che non limiti i movimenti, non-ché scarpe basse (preferibilmente scarpe da ginnastica con superficie in gomma antiscivolo) che forniscano la presa e la stabilità necessarie.
• Come con qualsiasi mezzo di trasporto, l'uso del monopattino puo' comportare lesioni per l'utente o per le persone intorno, a seguito di cadute o urti accidentali. È quindi necessario indossare sempre dispositivi di protezione (come casco da bicicletta, ginocchiere, gomitiere) e fare molta attenzione a non arrecare danni a persone e cose.
• Il monopattino non deve essere utilizzato in presenza di acqua stagnante, pozzanghere o condizioni meteorologiche avverse (come pioggia, neve o grandine). Utilizzare il monopattino in ambienti asciutti per evitare danni al motore e ai circuiti elettrici.
• Non tentare di smontare il prodotto o le sue parti. Eventuali riparazioni devono essere eseguite da personale autorizzato secondo le condizioni di garanzia.
• Scollegare l'alimentazione prima di pulire il monopattino. Per la pulizia utilizza-re un panno leggermente inumidito con acqua o una soluzione idonea alla pu-lizia di questi dispositivi. Non usare alcol o benzene. Dopo la pulizia, asciugare immediatamente con un panno morbido.
• Prima di utilizzare il monopattino, il manubrio deve essere installato sul telaio principale del veicolo.
• Verificare periodicamente che tutte le viti siano ben serrate, che non ci siano bulloni o viti lenti sul manubrio e sulle parti meccaniche, che il freno sia regolato correttamente e che le luci anteriore/posteriore funzionino correttamente.
• L'utilizzatore deve poter utilizzare liberamente braccia e mani e tenere sempre il manubrio con entrambe le mani.
• In ogni momento, l'utente deve poter guardare liberamente davanti a sé, su entrambi i lati, ed eseguire liberamente le manovre necessarie.
• il guidatore deve indossare il giubbotto catarifrangente o l'imbracatura ad alta visibilità da mezz'ora dopo il tramonto, per tutto il periodo di buio e durante il giorno, se le condizioni meteorologiche richiedono illuminazione.

• E' vietato trasportare altre persone, oggetti o animali, né trainare veicoli, trasportare animali ed essere trainati da un altro veicolo.

• Il monopattino non deve essere dotato di sedile per l'utente perché è progettato per essere utilizzato in piedi.

• Il monopattino è dotato di un campanello per tutti i segnali acustici.
• Solo gli adulti o le persone di età superiore ai 14 anni possono guidare il monopattino.
  • Non premere l'acceleratore quando si cammina accanto al dispositivo.

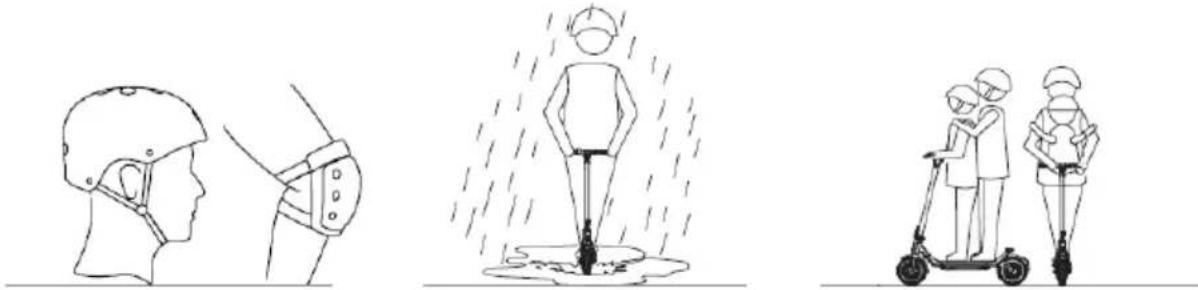

Misure di sicurezza

Tieni presente che potresti perdere l'equilibrio o cadere quando guidi uno scooter elettrico. Per evitare lesioni, è necessario conoscere questo manuale e mantenere lo scooter in buone condizioni.

Le misure di sicurezza devono essere prese prima della guida, ad esempio: indossare abbigliamento sportivo, casco, ginocchiere, gomitiere e così via.
NON guidare quando piove.
NON guidare con il carico NON guidare con due o più persone.

Le persone di età compresa tra 14 e 60 anni possono utilizzare il prodotto, le donne incinte non sono autorizzate a guidare lo scooter.

Carico massimo: 100 kg

NON guidare dopo aver bevuto o preso medicine

NON effettuare telefonate o ascoltare musica quando si guida il monopattino.

Prestare attenzione alla strada con blocco stradale, arenaria, ristagno, fango, bagnato, ghiaccio e neve, pendenza (angolo >15°), scale, zona buia durante la guida.

Il produttore declina ogni responsabilità per danni a persone o cose occorsi a seguito dell'uso del prodotto.

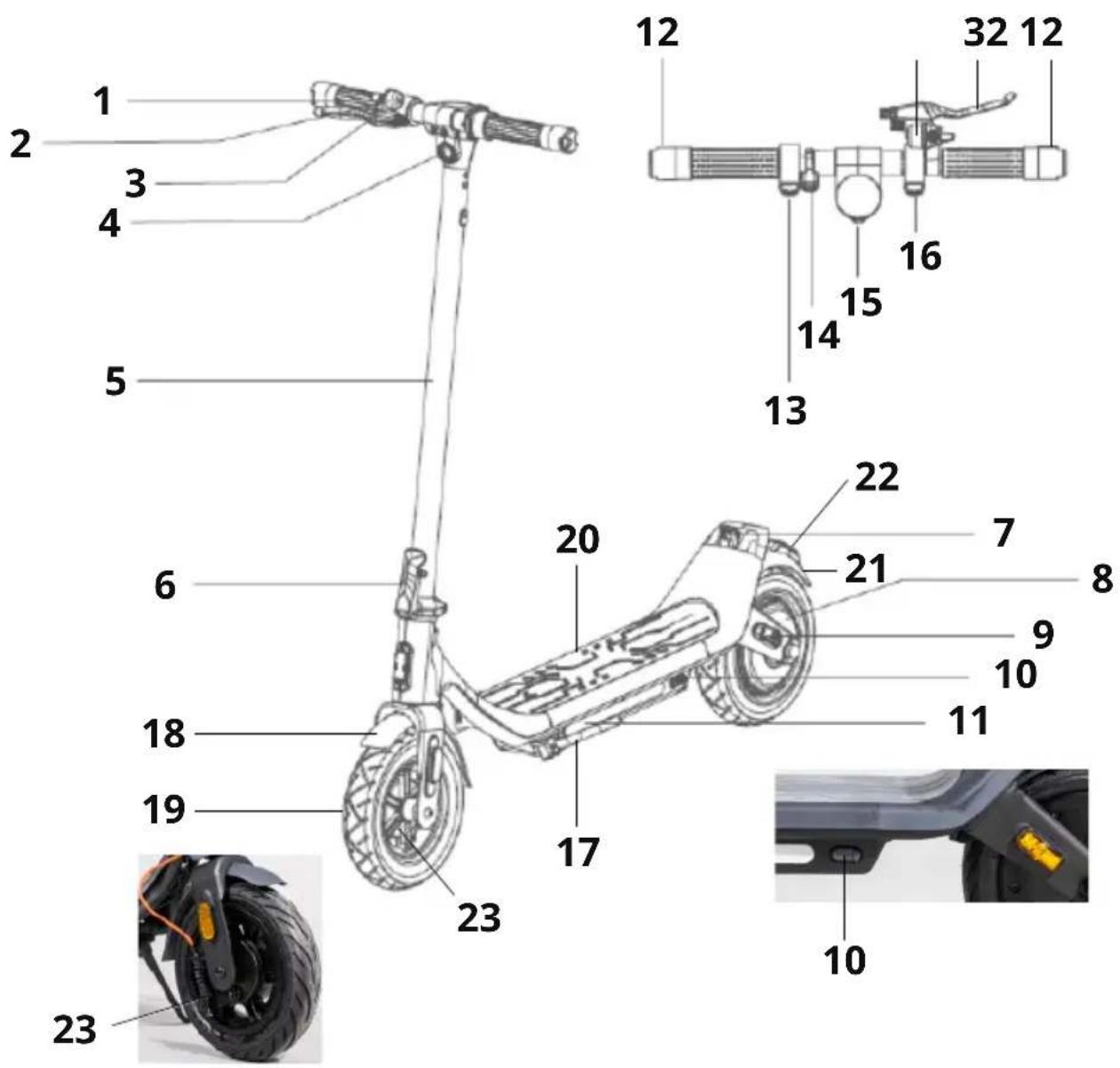

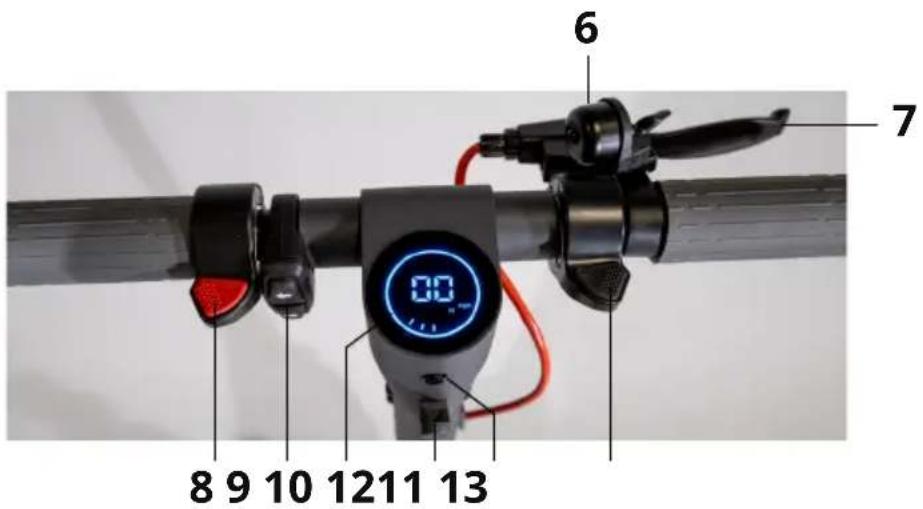

DESCRIZIONE GENERALE

1. Manubrio con display
2. Avvisatore acustico
3. Controllo del freno a tamburo
4. Luce anteriore
5. Piantone manubrio
6. Meccanismo di chiusura piantone con gancio di sicurezza
7. Gancio di fissaggio gancio piantone
8. Ruota posteriore con motore
9. Indicatori di direzione posteriori
10. Presa di ricarica con protezione

11. Illuminazione Led sotto pedana

12. Indicatori di direzione frontali

13. freno elettronico
14. Comando indicatori di direzione
15. Tasto accensione/spegnimento
16. Acceleratore
17. Cavalletto per scooter
18. Parafango anteriore
19. Ruota anteriore
20. Pedana
21. Parafango posteriore
22. Luce posteriore
23. Freno a tamburo

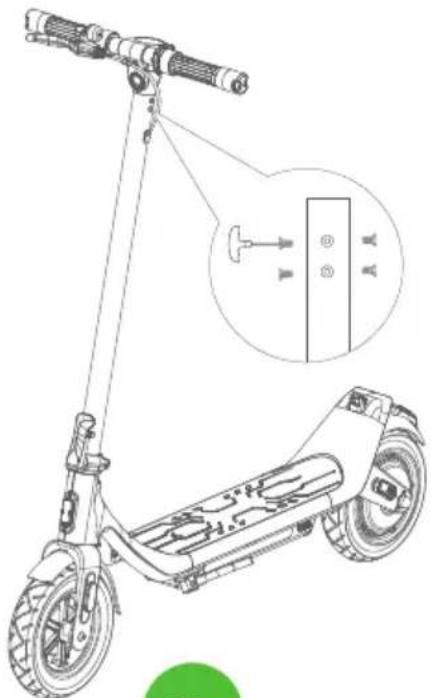

INSTALLAZIONE DEL MANUBRIO

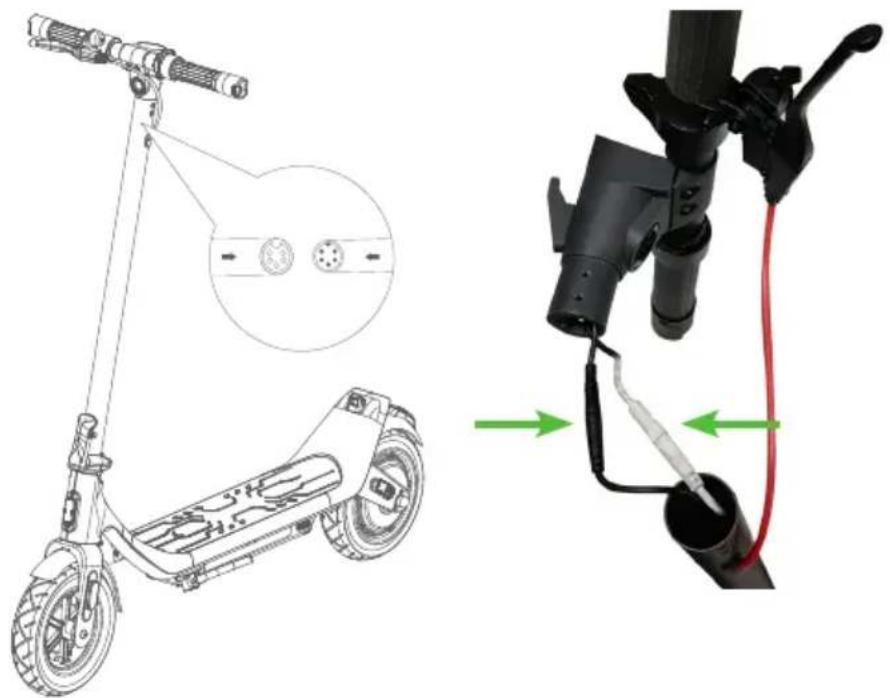

1. Collegare i due connettori (uno nero e uno bianco) che escono dal manubrio ai connettori (nero e bianco) che escono dal piantone avendo cura di rispettare i colori (nero con nero e bianco con bianco) e il verso di inserimento di entrambi i connettori.

1. Inserire il manubrio nel piantone del veicolo;
2. Dopo aver fatto combaciare i fori nel manubrio con quelli del piantone, inserire le viti e stringerle bene; ripetere l'operazione anche nei lati del piantone e dietro, inserendo un totale di 6 viti.

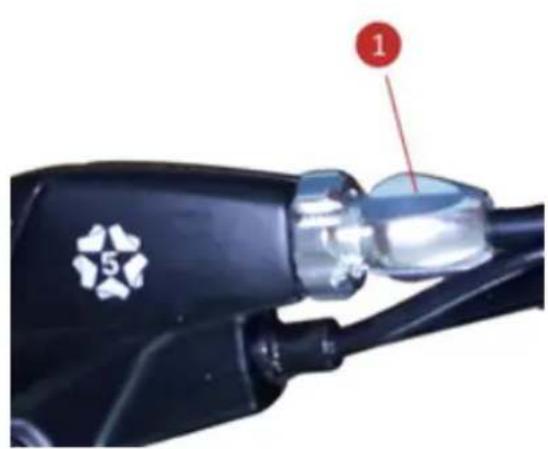

Il freno a tamburo è regolato in fabbrica, ma è consigliabile verificarlo al primo utilizzo.

a / l'intensità della frenata viene regolata dalla vite sulla leva del freno (1) o dal meccanismo del freno (2) che si trova sulla ruota anteriore.

Tipologia e Pressione degli pneumatici

Il monopattino monta pneumatici da 10" air tire tubeless.

La pressione ottimale degli pneumatici è di 55 p.s.i. (3,79 bar) Max.

APRIRE E RIPIEGARE IL MONOPATTINO

Come ripiegare il monopattino

1. Sganciare la leva di sblocco situata sulla parte bassa del tubo di supporto del manubrio, sollevando il pomello di sicurezza;
2. Aprire completamente la leva di sblocco, portandola a 90° rispetto al tubo di supporto;
3. Accompagnare il tubo del manubrio verso la ruota posteriore;
4. Il manubrio è dotato di un gancio: guidarlo e inserirlo nell'apposito scasso, situato sulla coda posteriore;
5. È ora possibile trasportare il monopattino, afferrando il tubo di supporto del manubrio.

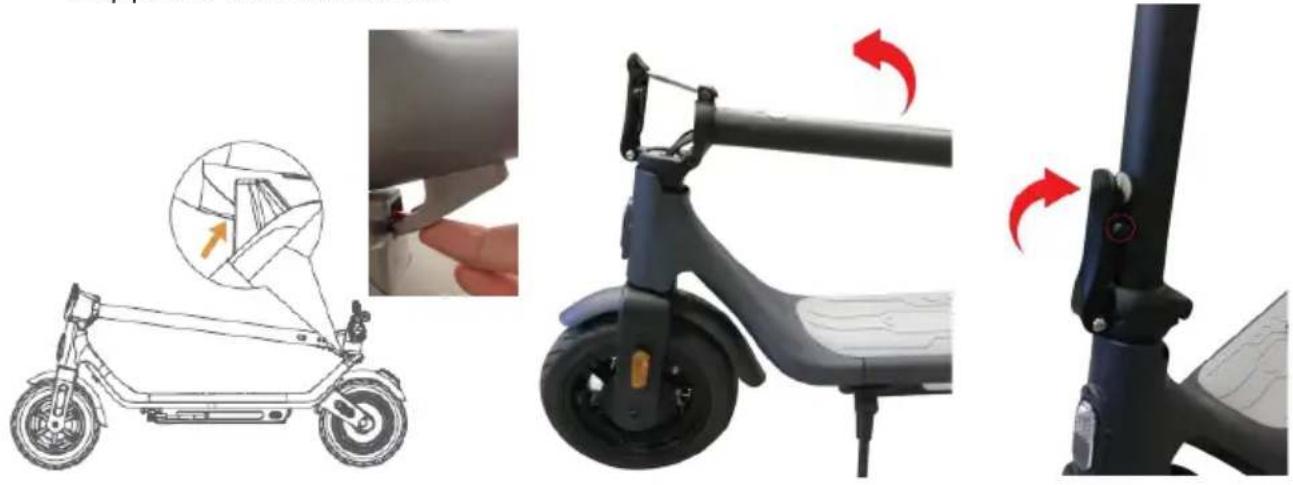

Come aprire il monopattino

1. Con il monopattino chiuso e il manubrio agganciato alla coda posteriore, sganciare il manubrio agendo sulla leva di sblocco situata sul gancio del manubrio stesso;
2. Sollevare leggermente il manubrio e guidarlo fuori dall'apposito scasso muovendo il manubrio verso il lato di uscita:
3. Sollevare il manubrio in posizione verticale;
4. Chiudere accuratamente la leva di blocco, situata sulla parte bassa del tubo di supporto del manubrio.

Prima del primo utilizzo, caricare la batteria al 100% della capacità.

Per essere sicuri di raggiungere la destinazione, consigliamo di caricare completamente la batteria al più tardi quando il display mostra solo due tacche.

Note:

• La batteria deve essere caricata ogni 30 giorni, anche in caso di mancato utilizzo del monopattino; se la batteria non viene caricata regolarmente, perderà efficienza fino alla completa scarica; in tal caso, non potremo riconoscere la garanzia sul prodotto.
• Utilizzare solo l'alimentatore originale durante la ricarica.
• Tenere lontano da bambini e animali durante la ricarica e tenere lontano da materiali infiammabili.
• Non caricare o utilizzare la batteria se emette un odore particolare, si surriscalda o perde.
• Non aprire la batteria né inserire alcun oggetto nella porta di ricarica poiché la batteria contiene sostanze pericolose.

COME RICARICARE LA BATTERIA

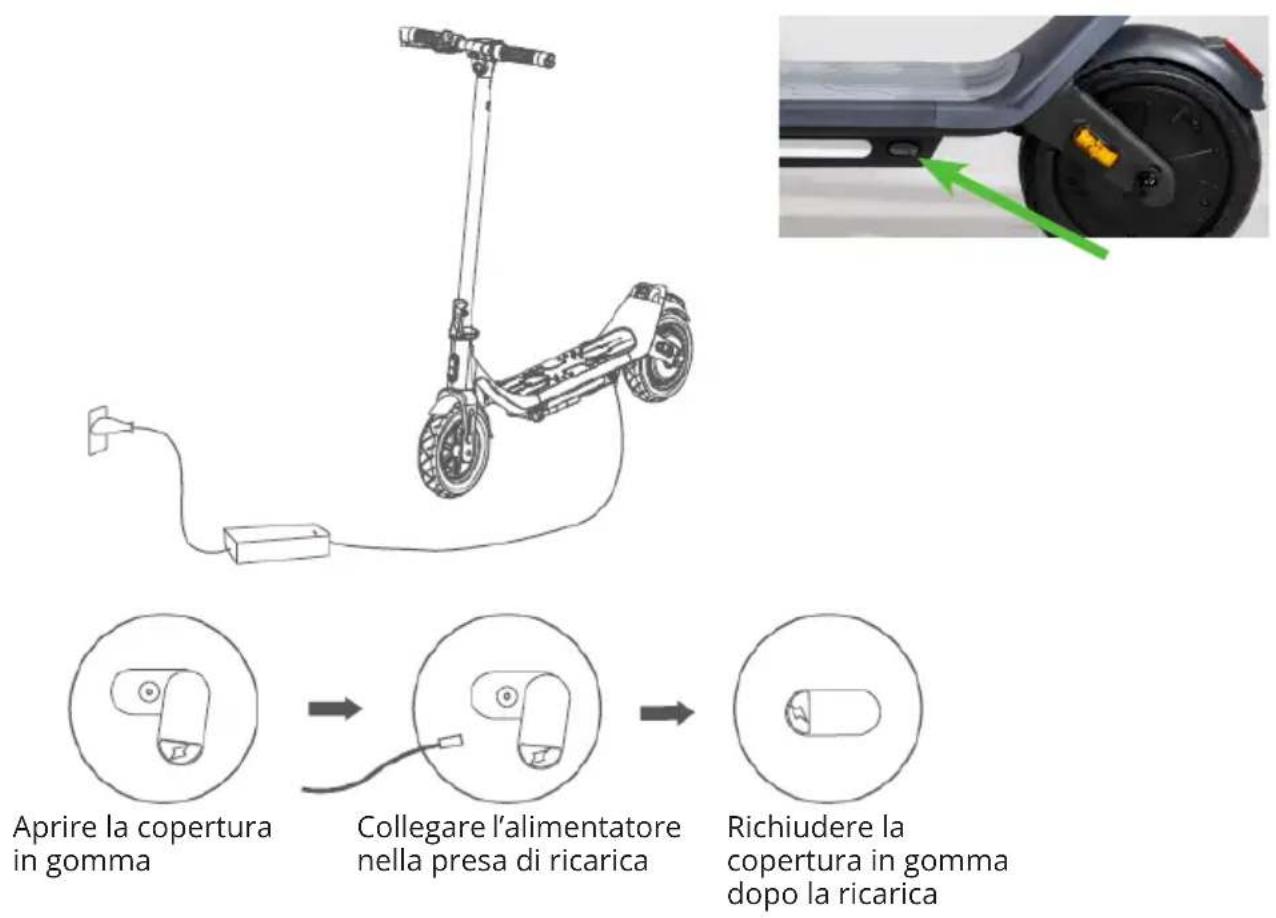

Procedura di ricarica

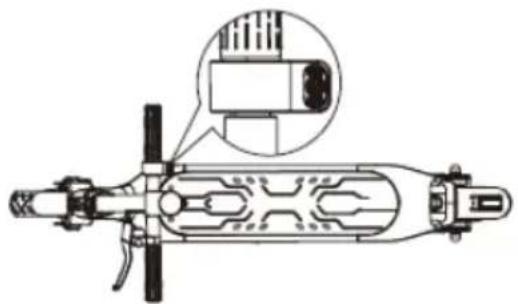

1. Aprire il cappuccio protettivo della presa di ricarica situata sul lato del monopattino e collegare la spina di ricarica del caricabatterie, facendo attenzione al verso di inserimento;
2. Collegare il caricatore alla presa a muro a 220V ; \~
3. Il processo di ricarica è in corso con luce LED del caricabatterie rossa. Il processo di ricarica è completato quando il LED del caricabatterie diventa verde: la batteria è carica al 100% della capacità;
4. Scollegare il caricabatterie dalla presa a muro e poi la presa di ricarica dallo scooter;
5. Richiudere, accuratamente, la presa di ricarica dello scooter con il cappuccio protettivo.

Caricare sempre la batteria in un ambiente asciutto e ventilato. Non coprire mai il caricabatterie durante il processo di ricarica, altrimenti potrebbe danneggiarsi. Il caricabatterie è solo per uso all'interno.

AUTONOMIA

La distanza massima percorribile con una singola carica della batteria è di circa 30 Km. Tuttavia questo valore deve essere considerato indicativo poiché può essere influenzato da numerosi fattori.

Tra i fattori che maggiormente possono incidere sull'autonomia della batteria sono inclusi i seguenti:

• Peso trasportato: a parità di altre condizioni, un peso trasportato maggiore comporterà una riduzione dell'autonomia della batteria.
• Superficie: le superfici piatte e scorrevoli sono meno dispendiose per la batteria rispetto ai terreni irregolari, con pendenze o che presentano un attrito consistente.
• Velocità e stile di guida: un'andatura con frequenti accelerazioni e frenate scaricherà la batteria più velocemente rispetto ad un'andatura regolare e uniforme.
• Corretto uso e manutenzione della batteria: una corretta gestione dei cicli di carica e scarica della batteria (vedi paragrafo “Ricarica della batteria”) contribuirà a mantenere più a lungo la piena efficienza della batteria e a ritardarne il naturale decadimento.
• Condizioni ambientali: la presenza di vento o l'utilizzo a basse temperature comportano una riduzione dell'autonomia della batteria.

DISPLAY E COMANDI

1. Icone funzioni: Cruise control, modalità pedonale, messaggio di errore, Luci, Bluetooth, blocco.
2. Tachimetro: Visualizza la velocità attuale + all'accensione visualizza, per 6 secondi, il chilometraggio rimanente.

3. Unità di misura.

4. Indicatore livello di velocità selezionato:

L= Velocità limitata a 6 Km/h

M= Velocità limitata a 20 Km/h

H= Velocità limitata a 25 Km/h

1. Livello batteria: visualizza la carica residua della batteria, viene visualizzata in rosso e lampeggiante quando la carica è di circa il 10%.

1. Avvisatore acustico (campanello).

2. Controllo del freno a tamburo.

3. Freno elettronico.

4. Comando indicatori di direzione

5. Display.

6. Gancio

7. Tasto multifunzione; accensione/spegnimento.

8. Acceleratore

Accensione e spegnimento

Premere una volta il tasto multifunzione (12), per accendere il monopattino; tenerlo premuto 3 secondi per spegnerlo.

Selezionare il Livello di velocità

Il monopattino dispone di tre livelli di velocità.

Per modificare il livello di velocità, con monopattino acceso, premere rapidamente due volte il tasto multifunzione (12) fino a quando, sul display, comparirà l'indicatore corrispondente al livello di velocità desiderato (4):

- In modalità LOW (6Km/h), sul display comparirà la lettera "L";

- In modalità MEDIUM (20Km/h), sul display comparirà la lettera "M";

- In modalità HIGH (25Km/h), sul display comparirà la lettera "H".

Nota: Quando viene selezionata la modalità LOW (L), le luci sono la pedana si attivano automaticamente e lampeggerano per rendere lo scooter più visibile alle persone nelle piste ciclabili/pedonabili.

Accendere la luce LED anteriore e posteriore

Lo scooter è dotato di accensione automatica delle luci tramite un sensore posto sul display, se volete attivarle manualmente occorre premere una volta il tasto multifunzione (12) per accendere/ spegnere entrambe le luci a LED.

Nota: il LED anteriore è a luce bianca mentre il LED posteriore è a luce rossa fissa. Tirare la leva del freno a tamburo o abbassare il controllo del freno elettronico per far lampeggiare la luce posteriore a LED.

Cambio unità misura della velocità

Premere rapidamente tre volte il tasto multifunzione (12): cambio unità di misura della velocità, da Km/h a mph e viceversa, viene visualizzato sul display (3).

Controllo frecce direzionali.

Lo scooter è equipaggiato anche con frecce direzionali, facilmente azionabili dal comando (9) posizionato sul manubrio. La freccia verso sinistra controlla la freccia sinistra, e viceversa.

Cruise control.

Lo scooter è equipaggiato anche con la funzione di cruise control.

La funzione si attiva automaticamente mantenendo una velocità costante per circa 5 secondi.

Il cruise control mantiene la potenza del motore costante (la velocità può variare a seconda della pendenza del terreno) anche se non si preme l'acceleratore. La funzione di controllo della velocità di crociera viene interrotta premendo una qualsiasi leva del freno o l'acceleratore.

Giroscopio integrato.

Lo scooter integra, al suo interno, un giroscopio che permette diversi controlli in automatico per la sicurezza del guidatore:

• Quando un utente sale sulla pedana, in base al peso, il giroscopio trasmette un segnale al motore il quale aumenta la potenza.
• Quando il giroscopio rileva una inclinazione maggiore di 45° (probabile caduta) con il cruise control attivato, questo manderà un segnale per arrestare il motore ed evitare che prosegua la sua corsa.
• In discesa il motore sarà sempre leggermente controllato per evitare velocità eccessive.

UTILIZZO APP

Lo scooter può essere collegato e gestito per alcune sue funzioni tramite una App chiamata LEQISMART.

L'App, per i dispositivi Android, è scaricabile da Google Play Store, mentre, per i dispositivi Iphone, è scaricabile da Apple Store, oppure, è possibile scansionare i seguenti codici QR in base al vostro smartphone:

Per versioni Android Per versioni iOS

APPLICAZIONE PER IL CONTROLLO DELLO SCOOTER

Una volta scaricata l'applicazione:

1. Abilitare la geolocalizzazione dal vostro telefono e attivare la funzione Bluetooth;
2. Accendere il monopttino;
3. Aprire l'App e registrarsi creando un account personale, in modo da non perdere i dati in caso di cambio di telefono.
4. Una volta registrati, selezionare "Associa con ricerca", l'applicazione avvierà una ricerca dei dispositivi Bluetooth disponibili nelle vicinanze;

APPLICAZIONE PER IL CONTROLLO

DELLO SCOOTER

1. Scegliere il codice dello scooter nella lista dei dispositivi rilevati, sulla parte bassa dello schermo del telefono (il nome del monopattino sarà HERO);
2. Selezionare il comando "Associa" per completare il collegamento;
3. Nella pagina successiva scrivere il nome che si vuole dare allo scooter e poi selezionare "Associa".

APPLICAZIONE PER IL CONTROLLO

DELLO SCOOTER

Una volta connesso al vostro telefono, apparirà la pagina principale di controllo dello scooter.

APPLICAZIONE PER IL CONTROLLO

DELLO SCOOTER

Nella sezione "Impostazioni" è possibile impostare diversi parametri, i più rilevanti sono i seguenti:

Attenzione: Se il monopattino è stato associato precedentemente ad un dispositivo esterno, non potrà essere associato ad un secondo dispositivo; occorrerà prima eliminare l'associazione nel primo dispositivo e, poi, effettuare una associazione su un nuovo dispositivo.

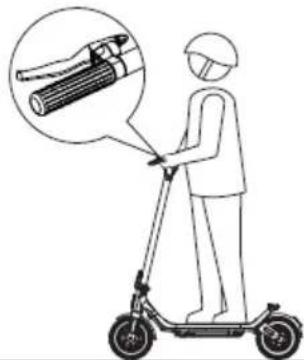

COME UTILIZZARE IL MONOPATTINO

Si prega di indossare casco, ginocchiere e gomitiere quando si deve imparare a guidare lo scooter.

1. Premere il tasto per accendere lo scooter.

1. Assicurarsi che il cavalletto sia in posizione di chiusura; salire sul monopattino con un piede e darsi una leggera spinta con l'altro.

1. Una volta che si ha abbastanza slancio, portare anche la seconda gamba sulla pedana e rimanere in quilibrio su entrambi i piedi.

1. Agire dolcemente sulla leva dell'acceleratore, in modo da avviare il motore elettrico, mantenendo l'equilibrio.

1. Spostare verso il basso l'acceleratore per aumentare la velocità, rilascialo per diminuirla. Non guidare troppo veloce.

COME UTILIZZARE IL MONOPATTINO

1. Per frenare, rilasciare l'acceleratore, in modo da far agire il freno motore, oppure, per frenate più brusche, utilizzare contemporaneamente, la leva del freno a tamburo e quella del freno elettronico.

1. Quando lo scooter si ferma o procede a bassa velocità, portare la gamba fuori dalla pedana per rimanere in equilibrio.

SPECIFICHE TECNICHE

■ Telaio in acciaio con portata massima di 100 Kg (passeggero + bagaglio)

■ Ripiegabile

■ Ruote pneumatiche da 10" anti foratura

■ Potenza Motore 0,35 KW

■ 3 livelli di velocità: 1- L 6km/h, 2- M 20km/h, 3- H 25km/h (utilizzabile solo in spazi privati)

■ Batteria al litio 36V --- 7,8Ah ricaricabile in circa 9 ore

■ Display LED multifunzione

■ Freno a tamburo frontale + freno elettronico posteriore

■ Luci Led frontale, posteriore e sotto pedana

■ Frecce direzionali

■ Comodo cavalletto laterale

■ Pendenza massima: 15% (soggetto a modifiche in base al peso del conducente, al livello di carica della batteria e alle condizioni della strada)

■ Grado di protezione: IPX4

■ Rumore aereo: <70dB(A)

■ Peso di circa 16 Kg

■ Alimentatore incluso 100-240V\~50/60Hz / Uscita 42V---1,5A

■ Frequenza BT a 2,4 GHz

■ Potenza: 2,4 mW

Ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014 "Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)".

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura

di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 CM. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

Il prodotto funziona con batterie che rientrano nella direttiva europea 2013/56/CE e che non possono essere smaltite con i normali rifiuti domestici.

Informarsi sulle direttive locali relative alla raccolta differenziata delle batterie: un corretto smaltimento permette di evitare conseguenze negative per l'ambiente e la salute. La batteria non può essere rimossa dall'utente.

ASSISTENZA TECNICA

L'assistenza tecnica sul prodotto è garantita da:

Trevi S.p.a. Assistenza Tecnica

Via Raibano 40, 47853 Coriano (Rimini) Italia

Tel.: [phone] | Web: www.emgmobility.it

CE

1. La garanzia entra in vigore alla data del documento fiscale e copre difetti di fabbricazione e conseguenti guasti sorti durante il periodo di validità della garanzia.
2. In caso di guasto dell'apparecchio, per chiedere assistenza l'acquirente potrà rivolgersi al rivenditore presso cui ha acquistato il prodotto oppure a:

Centro Trevi S.p.a. Assistenza Tecnica, Via Raibano 40, 47853 Coriano (Rimini) Italia - Tel.: [phone] | Web: www.emgmobility.it

1. Affinché sia valida la garanzia, l'acquirente dovrà esibire al rivenditore o al produttore una prova d'acquisto valida del prodotto per cui intende chiedere assistenza (fattura o scontrino fiscale in cui siano indicati espressamente un codice identificativo e la descrizione del prodotto), insieme al presente certificato di garanzia.
2. Non sono coperte da garanzia le parti esterne dell'apparecchio, componenti e accessori acquistati separatamente, parti e componenti che per loro natura sono soggetti a usura, logorio, decadimento, e necessitano pertanto di periodica manutenzione e/o sostituzione (ad esempio cavi d'alimentazione, alimentatori/caricabatteria, batterie, ruote, custodie, ecc...).

La garanzia non copre i danni diretti e indiretti, subiti dall'utilizzatore o da terzi, derivanti da urti e cadute (anche accidentali), cattivo uso da parte dell'utente, utilizzo in ambiente non idoneo, altri componenti, agenti atmosferici, sbalzi di tensione, incendi. La garanzia non copre quei difetti estetici marginali che hanno un effetto trascurabile sul valore o sulla funzionalità del prodotto. Fatto salvo quanto prescritto nella altre parti del presente certificato, la garanzia decade automaticamente nei seguenti casi:

a) se il numero di serie dell'apparecchio viene rimosso, modificato o reso irriconoscibile; b) in caso di manomissione, alterazione, sostituzione, riparazione, tentata riparazione, disassemblaggio (anche parziale) del prodotto effettuati da personale non autorizzato;
c) in caso di manomissione o altra violazione dell'integrità dei sigilli di garanzia posti sul prodotto; d) in caso di utilizzo non conforme alla normativa vigente<applicabile al prodotto oggetto della garanzia.
È altresì escluso il riconoscimento di danni diretti e indiretti di qualsiasi natura a persone e cose derivanti direttamente o indirettamente da una o più cause di esclusione citate in questo paragrafo.

GARANZIA

1. La mera autorizzazione all'invio del prodotto presso il centro assistenza non implica che il difetto sia stato riconosciuto coperto da garanzia con conseguente riparazione gratuita del prodotto. Il prodotto deve essere spedito all'interno della confezione originale, o in altra confezione idonea, e in ogni caso inserito in un imballo protettivo che sia idoneo ad una spedizione tramite corriere o servizio postale. La merce, fino alla consegna al centro assistenza, viaggia a rischio del mittente. La garanzia non copre eventuali danni sopraggiunti durante il trasporto fino al centro assistenza. Il centro assistenza si riserva il diritto di verificare i presupposti di validità della garanzia al momento della ricezione del prodotto. Per richieste di assistenza in garanzia che, in seguito ad accertamento da parte del personale di assistenza autorizzato, dovessero rivelarsi infondate per assenza di reali difetti ovvero per assenza di difetti coperti da garanzia, verranno addebitate al cliente tutte le spese sostenute per la riparazione, la verifica e i controlli sulle unità prive di difetti coperti da garanzia. Al cliente verranno addebitate altresì tutte le spese di trasporto.
2. Qualora si proceda alla sostituzione di parti o componenti in garanzia, le parti rimosse e sostituite diverranno proprietà del centro assistenza. Nel caso in cui la riparazione non sia materialmente possibile, oppure risulti eccessivamente onerosa in rapporto al valore del prodotto, questo potrà essere sostituito con un prodotto di caratteristiche tecniche equivalenti o superiori.
3. Il produttore non è responsabile per eventuali danni o perdite derivanti dal mancato utilizzo di un prodotto in riparazione, né per eventuali danni o perdite derivanti dal cattivo funzionamento del prodotto o di alcune sue parti.
4. Il periodo di validità della garanzia sulle batterie (ove presenti) è di 6 mesi dall'acquisto.
5. Il periodo di validità della garanzia per i consumatori, cioè coloro che acquistano per scopi estranei alla propria attività professionale o imprenditoriale, è disciplinato dal Decreto Legislativo 2 febbraio 2002, n.24. - artt. 1519-bis e seguenti c.c. - (2 anni dalla consegna alle condizioni di legge). Per gli acquirenti che acquistano con partita IVA per scopi inerenti alla propria attività professionale, varranno invece le garanzie di legge di cui agli articoli 1490 e seguenti c.c.m (1 anno dalla consegna alle condizioni di legge).

ES 108 EW HERO

SCOOTER CONTROL APP

APPLICATION POUR LE CONTRÔLE DE LA TROTTINETTE

APPLICATION POUR LE CONTRÔLE DE LA TROTTINETTE

Made In China
