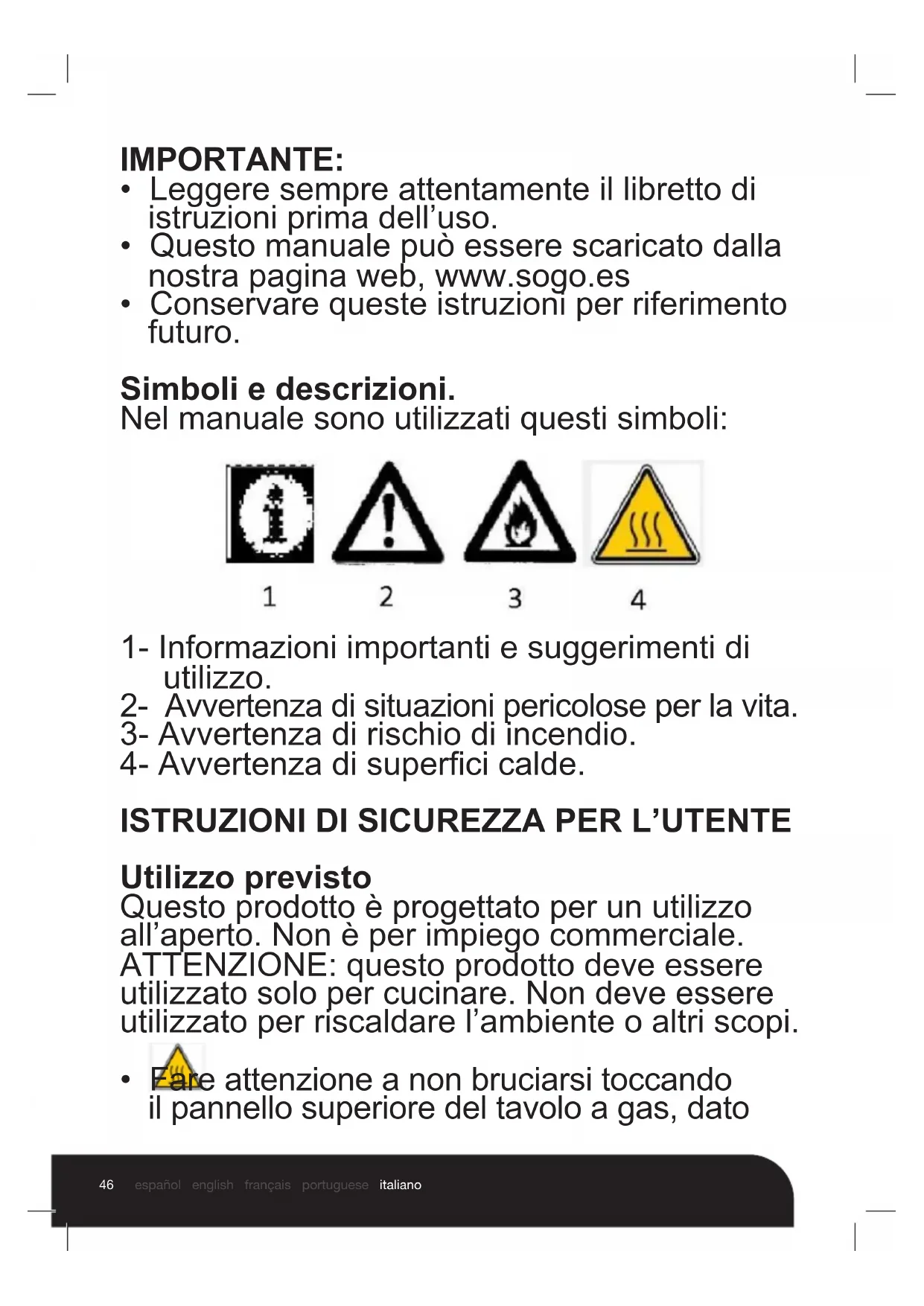

MANUALE UTENTE COC-SS-10255 Sogo

• Leggere sempre attentamente il libretto di istruzioni prima dell’uso.

• Questo manuale può essere scaricato dalla nostra pagina web, www.sogo.es

• Conservare queste istruzioni per riferimento futuro. Simboli e descrizioni. Nel manuale sono utilizzati questi simboli:

1- Informazioni importanti e suggerimenti di

2- Avvertenza di situazioni pericolose per la vita.

3- Avvertenza di rischio di incendio.

4- Avvertenza di superci calde.

ISTRUZIONI DI SICUREZZA PER L’UTENTE

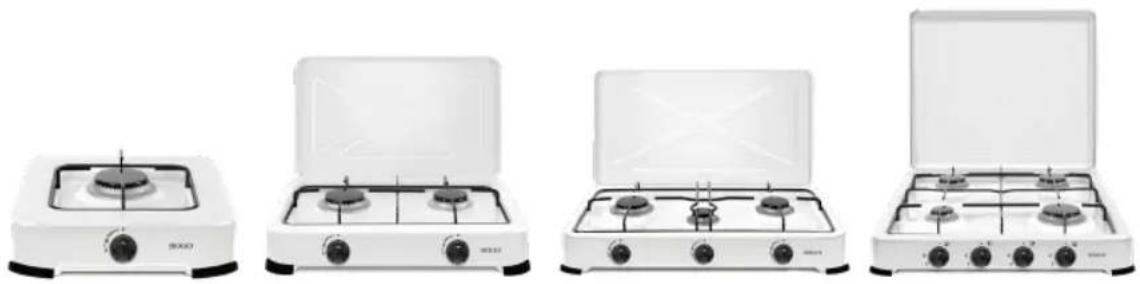

Utilizzo previsto Questo prodotto è progettato per un utilizzo all’aperto. Non è per impiego commerciale. ATTENZIONE: questo prodotto deve essere utilizzato solo per cucinare. Non deve essere utilizzato per riscaldare l’ambiente o altri scopi.

• Fare attenzione a non bruciarsi toccando il pannello superiore del tavolo a gas, dato47 español english français portuguese italiano che diventa molto caldo vicino al bruciatore quando è in uso.

• Non applicare una pressione eccessiva sulle manopole di controllo del gas.

• Per evitare danni, non posizionare carbone sui bruciatori.

• Non permettere che i fori dei bruciatori ad occludersi.

• Mantenere pulito il piano del gas per un servizio migliore e una durata più lunga.

• Di notte o quando si esce di casa, assicurarsi di spegnere non solo le manopole di controllo del tavolo a gas, ma anche la valvola principale del gas della bombola del gas.

• Per una migliore combustione completa, mantenere puliti i bruciatori.

• Controllare regolarmente il tubo del gas in gomma che collega il fornello a gas alla bombola del gas per vericare se presenta segni di usura o perdite, deve essere sostituito occasionalmente. Tenerlo lontano da fonti di calore e tenerlo pulito.

• Assicurarsi che non ci siano oggetti inammabili vicino al tavolo del gas.

• La cucina deve essere collegata al cilindro con un tubo in gomma di GPL in conformità con le normative del paese in cui verrà utilizzata la cucina.

• Non muovere il fornello durante l’uso.

• Lasciare liberi i fori di ventilazione.

• Dopo l’utilizzo del fornello, chiudere la valvola di erogazione del regolatore di48 español english français portuguese italiano pressione.

• Non utilizzare oggetti appuntiti per pulire la parte interna e il vetro del fornello, lo danneggereste.

• Attenzione ai pericoli d’incendio, quando si utilizza dell’olio caldo.

• Il tubo non deve essere più lungo di 1,5 m e deve essere sostituito in conformità con la 12 vigente nel paese di utilizzo e in ogni caso dopo 4 anni di utilizzo.

• Utilizzare sempre un regolatore di bassa pressione per collegare la cucina al cilindro. Questo regolatore deve essere normalizzato con taratura ssa a 30 mbar per butano e 37 mbar per propano (50 mbar solo per Austria e Germania)

• Per assicurare il tubo al fornello e al regolatore nei paesi in cui è consentito il ssaggio del tubo all’apparecchio, è necessario utilizzare delle fascette metalliche idonee per il gas.

• Se sentite odore di gas, chiudere immediatamente la valvola sul regolatore di pressione

• Non utilizzare mai le amme per vericare la presenza di perdite di gas. Usare sempre uno spray speciale.

• Non utilizzare mai l’apparecchio se il tubo di gomma non è ssato saldamente con le clip raccomandate.

• • Non utilizzare l’apparecchio in caso49 español english français portuguese italiano di perdite, danni o malfunzionamenti.

• Assicurarsi che gli oggetti siano posizionati ad almeno 1 m de l’apparecchio in tutte le direzioni

• Non permettere agli animali di muoversi liberamente nelle vicinanze de l’apparecchio

• Non lasciare mai acceso il apparecchio senza supervisione

• Non permettere mai che i bambini si avvicinino a l’apparecchio

• In caso di malfunzionamento o odore di gas, non controllare mai il riscaldatore da soli, portarlo ai concessionari. In ogni caso chiudere immediatamente il rubinetto della bombola del gas.

• Aprire tutte le porte e le nestre se c’è odore di gas e NON accendere il fuoco o NON collegare alcun dispositivo che possa causare scintille.

• Proteggere il sistema di accensione elettronica dall’acqua.

• L’accenditore elettronico non funzionerà se si bagna. Fare attenzione a non versare acqua.

• Questo prodotto non deve essere utilizzato da persone (inclusi i bambini) con ridotte capacità siche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non siano controllati da una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio.50 español english français portuguese italiano

• Attenzione: durante l’uso, le parti accessibili possono essere molto calde. Tenere lontani i bimbi piccoli.

• E’ pericoloso per i bimbi sotto gli 8 anni utilizzare il prodotto se non sono supervisionati da un adulto.

• Questo prodotto può essere utilizzato da bambini di più di 8 anni o da persone con ridotte capacità siche, sensoriali o mentali solo se sono state informate degli eventuali rischi e istruite sull’utilizzo del prodotto stesso.

• I bambini non devono giocare con l’apparecchiatura. La pulizia e la manutenzione del prodotto non dovrebbero essere eseguite da bambini senza la supervisione di un adulto.

• Se l’ugello del fornello dovesse intasarsi a causa della fuoriuscita di cibo, contattare il centro assistenza per la pulizia.

• Se il prodotto fosse danneggiato o avesse difetti visibili, non utilizzarlo.

• Non e󰀨ettuare modiche o riparazioni al prodotto.

• Non utilizzare il prodotto se si è sotto l’e󰀨etto di alcool o droghe.

• Per eventuali riparazioni, rivolgersi sempre a un centro assistenza autorizzato. Il produttore non è responsabile per danni derivanti da riparazioni e󰀨ettuate da personale non autorizzato. Ciò invaliderà la garanzia.51 español english français portuguese italiano

• Attenzione a usare alcool sul cibo. L’alcool evapora ad alta temperatura e quando viene in contatto con superci calde divampa, causando possibili incendi.

• Non riscaldare barattoli di latta chiusi e barattoli in vetro.

• La pressione che sisviluppa può causarne l’esplosione.

• Non utilizzare il fornello vicino a materiali inammabili. I lati possono essere caldi.

• Durante il funzionamento il prodotto diventa caldo. Non toccare le parti interne, la griglia o il bruciatore.

• Il prodotto e le parti accessibili con le mani diventano calde durante l’utilizzo.

• Se dovete toccare parti calde, utilizzare dei guanti resistenti al calore.52 español english français portuguese italiano Speciche tecniche

• Il vostro fornello è progettato per funzionare con gas G30 29mbar (GPL). Non è possibile convertire il fornello per l’utilizzo con altri tipi di gas..

• Utilizzare sull’unità un riduttore di pressione 1.5kg/300mm SS come da standard TSE

• Solo per utilizzo esterno

• Prodotto soggetto a modiche senza preavviso.

• I disegni nel manuale sono solo esplicativi e potrebbero non rispecchiare in maniera esatta il vostro prodotto.

• I valori dichiarati sulla serigraa del prodotto o negli altri documenti stampati forniti sono valori ottenuti in laboratorio secondo i rispettivi standard. Questi valori possono variare in funzione dell’uso e dell’ambiente di utilizzo del prodotto Prodotto Speciche Ugello G30 30mbar Fuoco singolo Doppio fuoco Triplo fuoco Quadruplo fuoco Categoria Gas 13B/P 13B/P 13B/P 13B/P 13B/P Bruciatore rapido Ø 0.65 1.85 KW 1.85 KW 1.85 KW 1.85 KW Bruciatore normale Ø 0.60 1.50 KW 1.50 KW 2x1.50KW Bruciatore ausiliario Ø 0.50 1 KW 1 KW Noted de Pression (Bar) Modello Categoria Pressione SS-10255, SS-10260 SS-10265, SS-10270 I3+ 28 – 30/37mbar53 español english français portuguese italiano Aspetto estetico Installazione

• Installare il fornello rispettando le misure in gura

• Accertarsi che le prese d’aria siano aperte

• Accertarsi che il materiale su cui appoggia il fornello sia resistente al calore. Non posizionarlo su plastica o simili

• Accertarsi che l’installazione del gas sia corretta.

• La preparazione del luogo di installazione e dell’allacciamento del gas è a cura dell’utente.

• Durante l’installazione, osservare le disposizioni denite dallo standard locale per il gas.

• Un prodotto danneggiato può essere pericoloso per la sicurezza.

• Qualsiasi operazione su apparecchi a gas deve essere e󰀨ettuata da personale competente.

• Il prodotto non dispone di un sistema di dispersione dei gas che si possono formare dopo la combustione. Il prodotto deve essere installato e collegato secondo precise regole. Soprattutto vanno osservate le disposizioni previste per la ventilazione. Collegamenti Possibili danni! Non utilizzare il coperchio, gli ugelli del gas o le manopole di controllo per trasportare o muovere il fornello. Collegamento del gas

• Qualsiasi operazione su apparecchiature a gas deve essere e󰀨ettuata da personale competente ed autorizzato.

• Prima dell’installazione accertarsi che il tipo e la pressione del gas siano compatibili con le impostazioni del prodotto A. Bruciatore rapido B. Bruciatore normale C. Bruciatore ausiliario D. Griglia superiore E. Corpo F. Comandi54 español english français portuguese italiano Connessione gas liquido

• Accertarsi che il tubo e il regolatore di pressione che volete utilizzare per il fornello siano a󰀩dabili. Fissare il tubo del gas all’apposito attacco sul retro del fornello e ssarlo con una fascetta a vite (g.6). Vericare che sia stretto bene.

• Il tubo non deve superare 1,5m di lunghezza.

• La pressione del regolatore (certicato) deve essere 1.5kg/300mm SS.

• Tubi vecchi, incrinati, induriti, ammorbiditi o usati per più di due anni devono essere sostituiti.

• I tubi di collegamento tra bombola e fornello devono essere conforme allo standard TS1846 e di materiale che non sia inuenzato dal gas.

• Utilizzare bombole da 10 kg.

• Il tubo del gas non deve passare vicino a parti calde sul retro del fornello. La temperatura del tubo non deve superare i 90°C.

• Accertarsi che non vi siano predite di gas, prima di utilizzare il fornello. Controllo di perdite Aprire il rubinetto sul regolatore di pressione e vericare con acqua saponata se vi sono perdite di gas dove avete fatto i collegamenti. Non fare mai controlli di questo tipo usando una amma. Controllo nale

1. Vericare l’installazione del fornello.

2. Controllare le funzioni.

Preparativi per l’uso Primo utilizzo Accertarsi che i requisiti descritti in precedenza siano rispettati. Prima pulizia Alcuni detergenti potrebbero danneggiare la supercie del fornello.

1. Togliere tutto l’imballo.

2. Pulire la supercie con un panno umido e quindi asciugare.

Descrizione dell’uso del prodotto

1. Premere e ruotare in senso antiorario la manopola per

2. Utilizzare un accendino per accendere la amma.

3. Selezionare l’altezza della amma desiderata.

4. A ne cottura, ruotare la manopola sul puntino, per

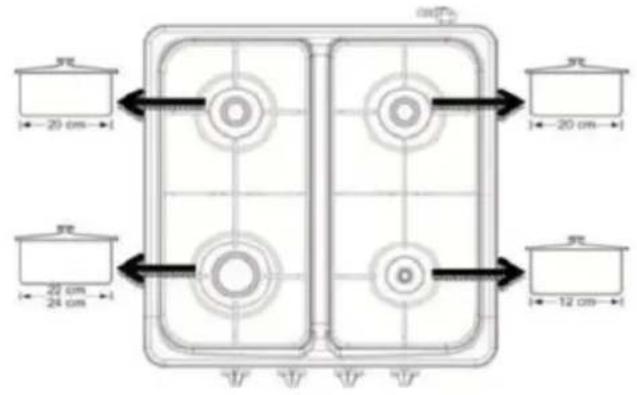

spegnere la amma.55 español english français portuguese italiano Le dimensioni della pentola e del bruciatore devono coincidere. Regolare la amma in modo che non fuoriesca dalla base della pentola. Posizionare la pentola al centro della griglia di appoggio. Pulizia e manutenzione Informazioni generali

• Se il prodotto viene pulito regolarmente, funzionerà per lungo tempo senza problemi.

• Le superci calde possono causare ustioni! Attendere che il prodotto si ra󰀨reddi prima di pulirlo.

• Il fornello deve essere pulito a fondo dopo ogni utilizzo. In questo modo i depositi di cibo possono essere rimossi facilmente e non provocheranno incrostazioni al prossimo utilizzo del fornello.

• Per la pulizia, non è richiesto alcun detersivo particolare. Utilizzare sapone liquido con acqua tiepida e una spugna morbida. Quindi asciugare.

• Accertarsi che non rimangano liquidi dopo la pulizia. Rimuovere immediatamente qualsiasi fuoriuscita di cibo durante la cottura.

• Per la pulizia delle parti in acciaio inox, non utilizzare prodotti contenenti acidi o cloro. Pulire passando in una sola direzione un panno morbido insaponato.

• Alcuni detergenti possono danneggiare la supercie. Non utilizzare detergenti aggressivi, polveri, creme o oggetti appuntiti.

• Per la pulizia, non utilizzare pulitori a vapore. Il usso di gas è stato interrotto Fiamma alta Fiamma bassa56 español english français portuguese italiano Pulizia del pannello

• Pulire il pannello di controllo e le manopole con un panno inumidito e asciugare.

• Il pannello può danneggiarsi! Non togliere le manopole per pulirlo. Smaltimento del prodotto L’imballo può essere pericoloso per i bambini. Tenere l’imballo lontano dalla loro portata. L’imballo è prodotto con materiale riciclabile. Smaltirlo in maniera opportuna e non nella comune immondizia. Procedura di trasporto futuro

• Tenere il cartone originale, per trasportare il prodotto. Seguire le istruzioni scritte sul cartone stesso. Se la scatola originale non fosse più disponibile, utilizzare della plastica mille bolle o del cartone spesso.

• Fissare bene i bruciatori e la griglia.

• Non inserire altro. Il prodotto non andrebbe capovolto. La presenza del simbolo del bidone barrato indica che: Questo apparecchio non è da considerarsi quale riuto urbano: il suo smaltimento Deve pertanto essere e󰀨ettuato mediante raccolta separata. Lo smaltimento e󰀨ettuato in maniera non separata può costituire un potenziale danno per l’ ambiente e per la salute. Tale prodotto può essere restituito al distributore all’ atto dell’ acquisto di un nuovo apparecchio. L’ uso improprio dell’ apparecchiatura o di parti di essa può costituire un potenziale pericolo per l’ ambiente e per la salute. Lo smaltimento improprio dell’ apparecchio costituisce condotta fraudolenta ed è soggetto a sanzioni da parte dell’ Autorità di Pubblica Sicurezza. PERIODO DI GARANZIA: SOGO fornisce 2 anni di garanzia dalla data di acquisto contro qualsiasi difetto dovuto a materiale difettoso o lavorazione del prodotto. Se il prodotto presenta un difetto o diventa difettoso durante questo periodo, SOGO lo riparerà gratuitamente (modica in alcuni casi) in uno dei propri centri di assistenza post-vendita autorizzati. La garanzia non copre se il prodotto è stato utilizzato in modo errato o è stato utilizzato per un uso diverso da quello previsto. La mancata osservanza delle linee guida del manuale SOGO per garantire la sicurezza del prodotto e dell’utente comporterà l’estinzione della garanzia. Inoltre, la garanzia non sarà valida se l’assistenza o la riparazione del prodotto è stata eseguita da qualsiasi centro di assistenza diverso da SOGO, dai propri centri di assistenza o dai centri u󰀩cialmente autorizzati. Per ottenere le informazioni complete sui problemi post-vendita e l’elenco completo delle informazioni sui nostri centri di assistenza autorizzati, visitare il sito Web del servizio clienti SOGO riportato alla ne di questo manuale. Lì puoi anche trovare i dettagli di contatto del nostro centro servizi principale. Benvenuti nella famiglia SOGO e speriamo che l’uso e la manutenzione corretti del prodotto vi diano una lunga durata.58 español english français portuguese italiano

DICHIARAZIONE DI CONFORMITÀ
