Tipo di prodotto	Stufa a legna
Marca	Panadero
Modello	FENIX
Altezza	854 mm
Larghezza	796 mm
Profondità	463 mm
Peso	141 kg
Potenza nominale	7.2 kW
Rendimento	78,9 %
Emissioni di CO	0,10 %
Temperatura dei fumi	246 °C
Tiraggio minimo	12 Pa
Portata massica dei fumi	7,6 g/s
Volume riscaldabile	250 m³ (circa)
Distanza di sicurezza	100 cm dai materiali combustibili
Tipo di combustibile	Legna secca (<20% umidità), bricchette di legno pressato
Lunghezza max dei ceppi	60 cm
Materiale del corpo	Acciaio di 5 mm
Vetro	Vetroceramica fino a 750 °C
Griglia	Ghisa
Vernice	Resistente a 800 °C
Uscita fumi	150-153 mm
Dimensioni della porta	620 x 286 mm
Norma	EN 13240:2001 & A2:2004
Garanzia	5 anni

Domande frequenti - FENIX PANADERO

Che tipo di combustibile usare nella stufa FENIX?

Usare legna secca con un tasso di umidità inferiore al 20% o bricchette di legno pressato. Non bruciare rifiuti domestici, plastica o prodotti grassi.

Come accendere la stufa per la prima volta?

Durante la prima accensione, potrebbe sprigionarsi un odore di vernice. Aerare abbondantemente la stanza. Usare carta, pastiglie di accensione e rametti. Aprire completamente le prese d'aria.

Qual è la potenza e il rendimento della stufa FENIX?

La potenza nominale è di 7,2 kW con un rendimento del 78,9%. Può riscaldare un volume di circa 250 m³.

Come pulire il vetro della stufa?

Pulire il vetro quotidianamente con un detergente speciale per stufe. Non usare mai acqua. Non pulire mai la stufa in funzione.

Quali sono le distanze di sicurezza da rispettare?

Rispettare una distanza di almeno 100 cm da qualsiasi materiale combustibile. La stufa deve essere installata su un pavimento non infiammabile.

Cosa fare in caso di surriscaldamento o incendio della canna fumaria?

In caso di surriscaldamento, chiudere immediatamente la presa d'aria. Se si verifica un incendio della canna fumaria, chiudere le prese d'aria e contattare le autorità.

Qual è la garanzia della stufa FENIX?

La garanzia è di 5 anni dalla data di acquisto, coprendo la sostituzione gratuita dei pezzi difettosi, escluse le spese di trasporto. Alcuni pezzi come il vetro, la griglia in ghisa, la vermiculite e le maniglie sono esclusi.

Devo far installare la stufa da un professionista?

Sì, l'installazione deve essere effettuata obbligatoriamente da un professionista qualificato in conformità con le normative nazionali e locali.

Qual è la dimensione massima dei ceppi?

I ceppi possono misurare fino a 60 cm di lunghezza.

Come mantenere la stufa regolarmente?

Svuotare regolarmente il cassetto della cenere senza aspettare che sia troppo pieno. Pulire il vetro. Far pulire i condotti fumari all'inizio di ogni stagione da un professionista.

MANUALE UTENTE FENIX PANADERO

Il legno: un'energia ecologica

Il legno è una fonte d'energia rinnovabile che offre una soluzione alle sfide energetiche e ambientali del XXI secolo.

Un albero cresce grazie alla luce del sole, all'acqua, ai sali minerali e alla CO2. Accumula in modo naturale l'energia del sole e ci fornisce l'ossigeno indispensabile alla vita.

La quantità di CO2 che si produce durante la combustione del legno non è superiore a quella che libererebbe per scomposizione naturale. Pertanto ci troviamo in presenza di un tipo di energia che rispetta il ciclo naturale di milioni di anni. La combustione del legno non aumenta il livello di CO2 presente nell'ambiente, quindi si tratta di una fonte d'energia ecologica che non contribuisce all'effetto serra.

Nelle nostre stufe, la legna brucia in modo pulito e non lascia residui. La cenere del legno è un fertilizzante d'elevata qualità, ricco di sali minerali. Quando compra una stufa a legna, dà una mano all'ambiente, ottiene un riscaldamento economico, e può godere dello spettacolo delle fiamme che nessun altro tipo di riscaldamento le può offrire.

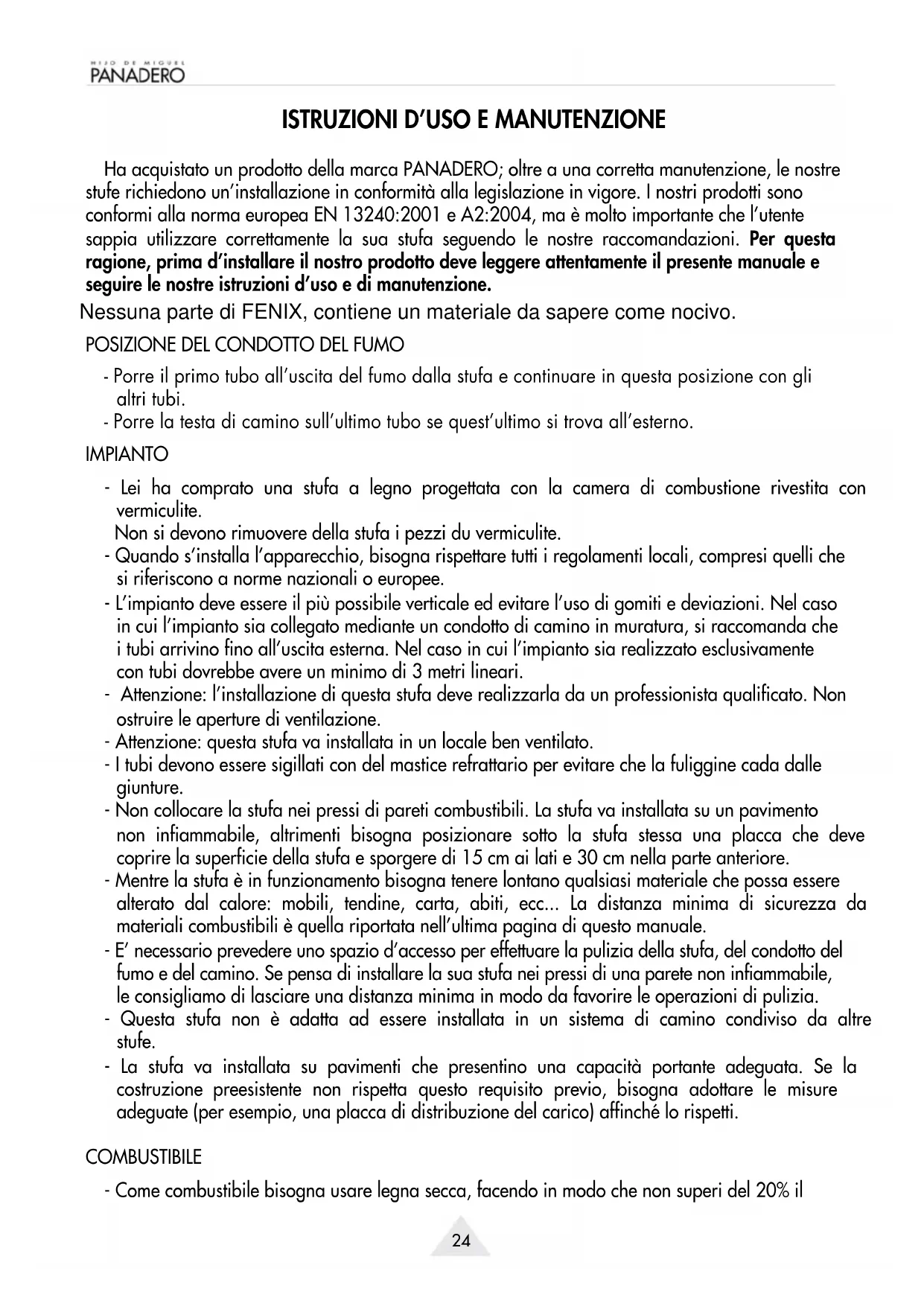

ISTRUZIONI D'USO E MANUTENZIONE

Ha acquistato un prodotto della marca PANADERO; oltre a una corretta manutenzione, le nostre stufe richiedono un'installazione in conformità alla legislazione in vigore. I nostri prodotti sono conformi alla norma europea EN 13240:2001 e A2:2004, ma è molto importante che l'utente sappia utilizzare correttamente la sua stufa seguendo le nostre raccomandazioni. Per questa ragione, prima d'installare il nostro prodotto deve leggere attentamente il presente manuale e seguire le nostre istruzioni d'uso e di manutenzione.

Nessuna parte di FENIX, contiene un materiale da sapere come nocivo.

POSIZIONE DEL CONDOTTO DEL FUMO

• Porre il primo tubo all'uscita del fumo dalla stufa e continuare in questa posizione con gli altri tubi.
• Porre la testa di camino sull'ultimo tubo se quest'ultimo si trova all'esterno.

IMPIANTO

• Lei ha comprato una stufa a legno progettata con la camera di combustione rivestita con vermiculite.
  Non si devono rimuovere della stufa i pezzi du vermiculite.
• Quando s'installa l'apparecchio, bisogna rispettare tutti i regolamenti locali, compresi quelli che si riferiscono a norme nazionali o europee.
• L'impianto deve essere il più possibile verticale ed evitare l'uso di gomiti e deviazioni. Nel caso in cui l'impianto sia collegato mediante un condotto di camino in muratura, si raccomanda che i tubi arrivino fino all'uscita esterna. Nel caso in cui l'impianto sia realizzato esclusivamente con tubi dovrebbe avere un minimo di 3 metri lineari.
• Attenzione: l'installazione di questa stufa deve realizzarla da un professionista qualificato. Non ostruire le aperture di ventilazione.
• Attenzione: questa stufa va installata in un locale ben ventilato.
• I tubi devono essere sigillati con del mastice refrattario per evitare che la fuliggine cada dalle giunture.
• Non collocare la stufa nei pressi di pareti combustibili. La stufa va installata su un pavimento non infiammabile, altrimenti bisogna posizionare sotto la stufa stessa una placca che deve coprire la superficie della stufa e sporgere di 15 cm ai lati e 30 cm nella parte anteriore.
• Mentre la stufa è in funzionamento bisogna tenere lontano qualsiasi materiale che possa essere alterato dal calore: mobili, tendine, carta, abiti, ecc... La distanza minima di sicurezza da materiali combustibili è quella riportata nell'ultima pagina di questo manuale.
• E' necessario prevedere uno spazio d'accesso per effettuare la pulizia della stufa, del condotto del fumo e del camino. Se pensa di installare la sua stufa nei pressi di una parete non infiammabile, le consigliamo di lasciare una distanza minima in modo da favorire le operazioni di pulizia.
• Questa stufa non è adatta ad essere installata in un sistema di camino condiviso da altre stufe.
• La stufa va installata su pavimenti che presentino una capacità portante adeguata. Se la costruzione preesistente non rispetta questo requisito previo, bisogna adottare le misure adequate (per esempio, una placca di distribuzione del carico) affinché lo rispetti.

COMBUSTIBILE

- Come combustibile bisogna usare legna secca, facendo in modo che non superi del 20% il

livello d'umidità. E' necessario tener presente che della legna con un 50% o un 60% di umidità non riscalda, ha una pessima combustione, produce molto catrame, libera un'eccessiva quantità di vapore acqueo e forma eccessivi sedimenti nella stufa, sul cristallo e nel condotto del fumo. Si possono usare anche delle bricchette di legno pressato.

• Accendere il fuoco con le apposite pastiglie o con l'aiuto di carta e legna fine. Non bisogna mai usare per accendere il fuoco alcol o prodotti simili.
• Non bruciarvi rifiuti domestici, materie plastiche o prodotti grassi che inquinano l'ambiente e possono provocare rischi d'incendi per ostruzione del condotto.

FUNZIONAMENTO

- Le prime volte che si accende è normale che venga prodotto del fumo. Ciò è dovuto al fatto che si bruciano certi componenti della vernice anticalore mentre il pigmento aderisce alla stufa stessa. Per tale ragione è raccomandabile ventilare abbondantemente la stanza finché questo fenomeno sparisce.

• La stufa non è stata progettata per funzionare con lo sportello aperto.
• Il dispositivo è pensato per lavorare in maniera intermittente con intervalli di ricarica di combustibile.
• Per quanto riguarda il processo d'accensione della stufa si raccomanda di usare carta, pastiglie combustibili e piccoli legnetti. Una volta che il fuoco inizia a prendere, aggiungere nel primo carico due bastoni da 2,5 a 3 Kg. di peso. In questo processo d'accensione il tiraggio d'aria della stufa deve essere completamente aperto. Se fosse necessario è possibile anche aiutarsi all'inizio mediante l'apertura del cassetto della cenere.
• Una volta che il fuoco è diventato intenso, chiudere completamente il cassetto della cenere (se è stato aperto in precedenza) e regolare l'intensità del fuoco chiudendo in maggiore o minore misura il tiraggio dell'aria.
• Per ottenere la potenza nominale di questa stufa bisogna collocare una quantità di legna di circa 2 Kg. di peso (due tronchi di 1 Kg.) a intervalli di 1 ora. I tronchi vanno collocati in senso orizzontale leggermente separati tra loro, in modo da garantire una corretta combustione. Non si deve ricaricare il dispositivo finché non è stata consumata la legna precedente e sia rimasta solo la riserva di braci.
• Per ottenere una combustione lenta bisogna regolare l'intensità del fuoco con il tiraggio dell'aria. Quest'ultimo deve essere sempre libero da intoppi per permettere l'entrata dell'aria per la combustione.
• È' normale che dopo le prime volte che si accende la stufa le parti di ottone assumano un colore ramato.
• E' normale che, con l'uso, si segretoli la guarnizione di fibra di vetro del cristallo. Benché la stufa possa funzionare senza questa guarnizione, si raccomanda di sostituirla ogni stagione.
• Il cassetto inferiore serve a togliere la cenere. Svuotarlo con frequenza, senza attendere che si riempia troppo onde evitare che si rovini la griglia; prestare attenzione alla cenere che può essere ancora calda fino a 24 ore dopo che è stato spento il fuoco.
• Non aprire lo sportello del dispositivo in maniera brusca in modo da evitare la fuoriuscita di fumo. Non aprire mai lo sportello della stufa senza aver prima aperto il tiraggio. Aprire lo sportello solo allo scopo di ricaricare il combustibile adeguato.
• Il cristallo, i pezzi d'ottone e il dispositivo in genere possono raggiungere temperature molto elevate, fare quindi attenzione a non bruciarsi. Per maneggiare queste parti, usare il quanto

allegato alla stufa.

- Tenere i bambini lontani dalla stufa mentre si usa per evitare che si brucino.

- Se sorgono problemi (stagione intermedia, camino freddo, ecc.) si può accendere un fuoco di richiamo" con della carta appallottolata, che favorisce l'attivazione della stufa.

- Nel caso in cui si verifichi del surriscaldamento, chiudere il tiraggio dell'aria per ridurre l'intensità del fuoco.

- Nel caso in cui ci sia un cattivo funzionamento, chiudere il tiraggio dell'aria e rivolgersi al fabbricante.

- Quando si accende l'apparecchio, per ottenerne le migliori prestazioni, aprire solo l'aria primaria e quando il fuoco ha preso bene (1 o 2 minuti) chiudere la maggior parte dell'aria primaria lasciando solo una piccola apertura per consentire una combustione lenta.

MANUTENZIONE

- Conviene pulire periodicamente il cristallo per evitare che i resti di fuliggine lo anneriscano. Esistono in commercio degli strumenti di pulizia appositi. Non usare mai dell'acqua. Non cercare mai di pulire la stufa mentre sta funzionando.

- E' anche importante pulire periodicamente i condotti dei fumi, inoltre, bisogna verificare che non ci siano parti intasate prima di accendere di nuovo la stufa dopo un periodo prolungato d'inattività. All'inizio di ogni stagione è importante che un tecnico professionista esegua una manutenzione dell'impianto.

- In caso d'incendio nel camino, se possibile, chiudere il tiraggio dell'aria e rivolgersi immediatamente alle autorità competenti.

- Qualsiasi pezzo di ricambio che sarà necessario sostituire deve essere raccomandato da noi.

- La treccia di fibra di vetro usata per le giunte si può deteriorare con il tempo. Se fosse il caso, si deve cambiare per un nastro nuovo.

GARANZIA

Questa stufa è un prodotto di elevata qualità, fabbricata con grande perizia. Nel caso in cui, ciò nonostante, si dovesse verificare qualche difetto, deve rivolgersi prima al proprio distributore. Se quest'ultimo non è in grado di risolvere il problema, dovrà mettersi in contatto con noi e, se necessario ci manderà la stufa. La nostra ditta sostituisce gratuitamente qualsiasi pezzo difettoso per cinque anni dalla data d'acquisto. Le spese di trasporto, tuttavia, verranno sostenute dal cliente

La garanzia non copre i malfunzionamenti dovuti a:

Dato che questo dispositivo è stato testato da un laboratorio certificato non sono sotto garanzia le seguenti pezzi:

- Vetro

- Griglia

- Vermiculite

- Maniglie e cerniere

All'interno dell'imballaggio, si trova una scheda di controllo qualità, la preghiamo di farla pervenire al distributore in caso di reclamo.

MISURE E CARATTERISTICHE

• Altezza 854 mm
• Larghezza 796 mm
• Profondità 463 mm
• Peso 141 Kg
• Portello inserimento legna 620 x 286 mm
• Diametro scarico fumi .....150-153 mm
• Corpo in acciaio da 5 mm.
• Griglia di ghisa
• Vernice anticalore resistente a 800 °C
• Cristallo in vetroceramica 750 °C

• Lunghezza massima tronchi: 60 cm

• Potenza termica nominale 7.2 kW

• Rendimento 78,9 %
• Emissione di CO al 13% di O2 ..... 0.10%
• Tiraggio nel camino per potenza nominale.... 12 Pa
• Portata massica del fumo 7,6 g/s
• Temperatura del fumo 246°C
• Distanza minima da materiali infiammabili 100 cm
• Volume di riscaldamento (circa.) 250 m ^3

C€

EN 13240: 2001 & A2: 2004

HI.O DE MIGUEL

PANADERO

P.I. CAMPOLLANO AVENIDA 5 ^a , 13-15 02007 ALBACETE -SPAIN

STUFA A LEGNA "FENIX" 19

STUFA INDIPENDENTE PER COMBUSTIBILE SOLIDO

CERTIFICATE N° 39-13896/2/T

DICHIARAZIONE DI PRESTAZIONE....18415

ORGANISMO NOTIFICATO....1015

Potenza termica nominale.... 7.2 kW

Rendimento 78,9%

Emissione di CO al 13% di O2 0.10%

Temperatura del fumo 246 °C

Distanza da materiali infiammabili 100 cm

Tipi di combustibile...... Legna
