FENIX - Koekenpan PANADERO - Gratis gebruiksaanwijzing en handleiding

Producttype	Houtkachel
Merk	Panadero
Model	FENIX
Hoogte	854 mm
Breedte	796 mm
Diepte	463 mm
Gewicht	141 kg
Nominaal vermogen	7.2 kW
Rendement	78,9 %
CO-emissies	0,10 %
Rookgastemperatuur	246 °C
Minimale trek	12 Pa
Massadebiet rookgassen	7,6 g/s
Verwarmingsvolume	250 m³ (ongeveer)
Veiligheidsafstand	100 cm van brandbare materialen
Brandstoftype	Droog hout (<20% vocht), geperste houtbriketten
Maximale lengte houtblokken	60 cm
Materiaal behuizing	Staal van 5 mm
Venster	Vitrokeramiek tot 750 °C
Rost	Gietijzer
Verf	Bestand tegen 800 °C
Rookafvoer	150-153 mm
Afmetingen deur	620 x 286 mm
Norm	EN 13240:2001 & A2:2004
Garantie	5 jaar

Veelgestelde vragen - FENIX PANADERO

Welk type brandstof gebruiken in de FENIX kachel?

Gebruik droog hout met een vochtgehalte lager dan 20% of geperste houtbriketten. Verbrand geen huishoudelijk afval, plastic of vette producten.

Hoe steek ik de kachel voor de eerste keer aan?

Bij de eerste aanmaak kan er een verflucht ontstaan. Ventileer de ruimte goed. Gebruik papier, aanmaakblokjes en takjes. Open de luchttoevoer volledig.

Wat zijn het vermogen en het rendement van de FENIX kachel?

Het nominaal vermogen is 7,2 kW met een rendement van 78,9%. Het kan een volume van ongeveer 250 m³ verwarmen.

Hoe reinig ik het glas van de kachel?

Reinig het glas dagelijks met een speciale kachelglasreiniger. Gebruik nooit water. Reinig de kachel nooit tijdens het branden.

Wat zijn de veiligheidsafstanden die moeten worden gerespecteerd?

Houd een afstand van minimaal 100 cm tot brandbare materialen. De kachel moet op een onbrandbare vloer worden geplaatst.

Wat te doen bij oververhitting of schoorsteenbrand?

Bij oververhitting sluit u onmiddellijk de luchttoevoer. Als er schoorsteenbrand ontstaat, sluit dan de luchttoevoer en neem contact op met de autoriteiten.

Wat is de garantie van de FENIX kachel?

De garantie is 5 jaar vanaf aankoopdatum, met gratis vervanging van defecte onderdelen, exclusief transportkosten. Bepaalde onderdelen zoals het glas, het gietijzeren rooster, vermiculiet en handgrepen zijn uitgesloten.

Moet ik de kachel laten installeren door een professional?

Ja, de installatie moet verplicht worden uitgevoerd door een gekwalificeerde professional in overeenstemming met nationale en lokale regelgeving.

Wat is de maximale lengte van de houtblokken?

De houtblokken kunnen tot 60 cm lang zijn.

Hoe onderhoud ik de kachel regelmatig?

Maak regelmatig de aslade leeg, wacht niet tot hij te vol is. Reinig het glas. Laat de rookkanalen elk begin van het seizoen vegen door een professional.

GEBRUIKSAANWIJZING FENIX PANADERO

GEBRUIKS- EN ONDERHOUDSAANWIJZINGEN ...... p. 16

Brandhout: milieuvriendelijke energie

Brandhout is een vervangbare energie die voldoet aan de energie- en milieueisen van de 21 ^ste eeuw.

In de loop van zijn leven groeit een boom dankzij zonnelicht, water, mineraalzouten en CO2. Hij verzamelt op natuurlijke wijze de zonne-energie en geeft ons de zuurstof die nodig is om te leven.

De hoeveelheid CO2 die tijdens het stoken van hout wordt uitgestoten is niet groter dan die vrijkomt door natuurlijke ontbinding. Daarom hebben we te maken met een energiesoort die de natuurlijke cyclus van miljoenen jaren respecteert. De verbranding van hout verhoogt de CO2-emissie in het milieu niet, waardoor het een milieuvriendelijke energie is die niet bijdraagt aan het broeikaseffect.

In onze kachels wordt het brandhout schoon en zonder afvalstoffen gestookt. Houtas is mest van hoge kwaliteit en rijk aan mineraalzouten. Door een houtkachel te kopen helpt u het milieu, heeft u een goedkope verwarming en geniet u van de gezellige vlammen die geen andere verwarming u kan bieden.

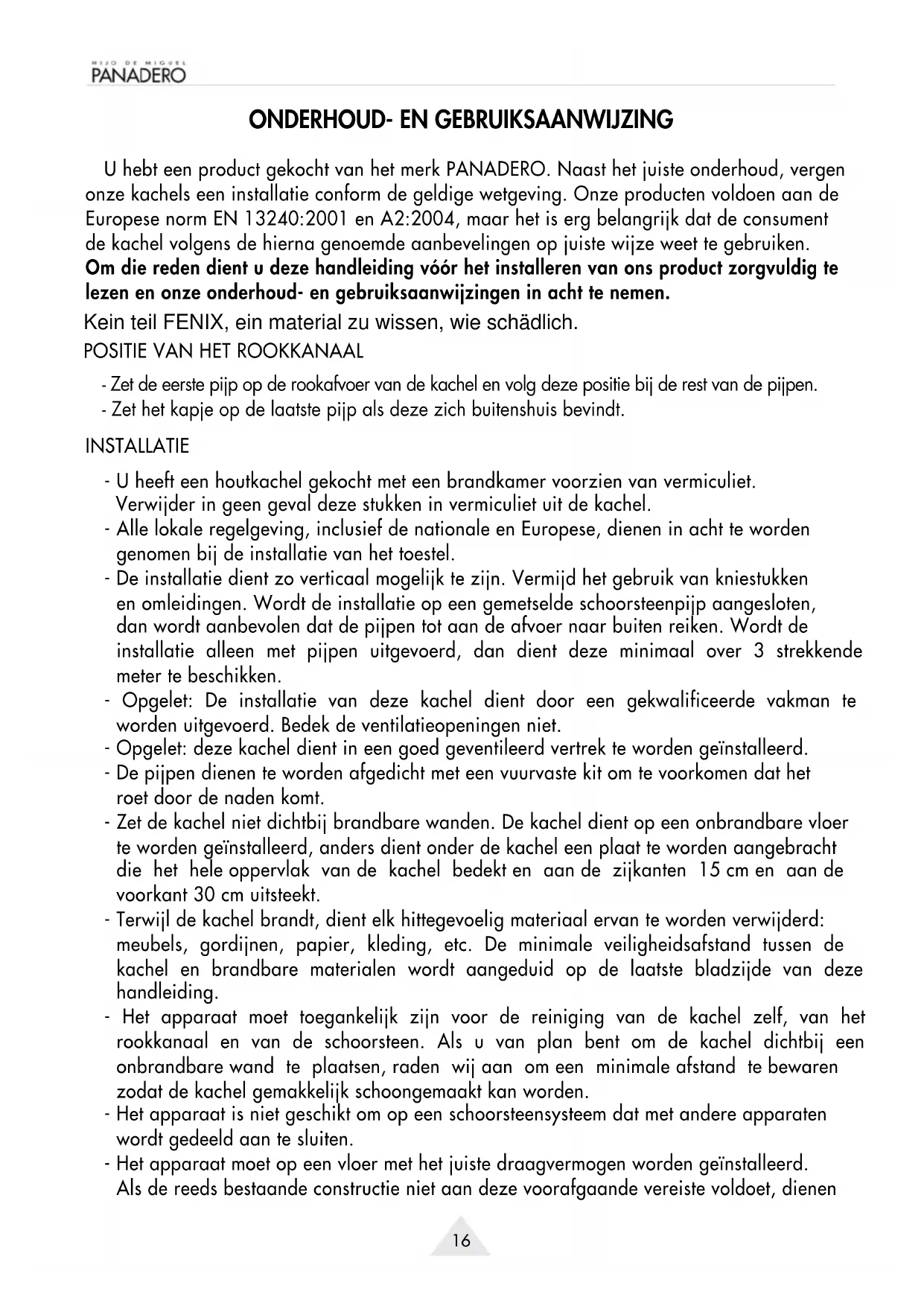

ONDERHOUD- EN GEBRUIKSAANWIJZING

U hebt een product gekocht van het merk PANADERO. Naast het juiste onderhoud, vergen onze kachels een installatie conform de geldige wetgeving. Onze producten voldoen aan de Europese norm EN 13240:2001 en A2:2004, maar het is erg belangrijk dat de consument de kachel volgens de hierna genoemde aanbevelingen op juiste wijze weet te gebruiken.

Om die reden dient u deze handleiding vóór het installeren van ons product zorgvuldig te lezen en onze onderhoud- en gebruiksaanwijzingen in acht te nemen.

- Zet de eerste pijp op de rookafvoer van de kachel en volg deze positie bij de rest van de pijpen.

- Zet het kapje op de laatste pijp als deze zich buitenshuis bevindt.

INSTALLATIE

- U heeft een houtkachel gekocht met een brandkamer voorzien van vermiculiet. Verwijder in geen geval deze stukken in vermiculiet uit de kachel.

- Alle lokale regelgeving, inclusief de nationale en Europese, dienen in acht te worden genomen bij de installatie van het toestel.

- De installatie dient zo verticaal mogelijk te zijn. Vermijd het gebruik van kniestukken en omleidingen. Wordt de installatie op een gemetselde schoorsteenpijp aangesloten, dan wordt aanbevolen dat de pijpen tot aan de afvoer naar buiten reiken. Wordt de installatie alleen met pijpen uitgevoerd, dan dient deze minimaal over 3 strekkende meter te beschikken.

- Opgelet: De installatie van deze kachel dient door een gekwalificeerde vakman te worden uitaevoerd. Bedek de ventilatieopeningen niet.

- Opgelet: deze kachel dient in een goed geventileerd vertrek te worden geïnstalleerd.

- De pijpen dienen te worden afgedicht met een vuurvaste kit om te voorkomen dat het roet door de naden komt.

- Zet de kachel niet dichtbij brandbare wanden. De kachel dient op een onbrandbare vloer te worden geïnstalleerd, anders dient onder de kachel een plaat te worden aangebracht die het hele oppervlak van de kachel bedekt en aan de zijkanten 15 cm en aan de voorkant 30 cm uitsteekt.

- Terwijl de kachel brandt, dient elk hittegevoelig materiaal ervan te worden verwijderd: meubels, gordijnen, papier, kleding, etc. De minimale veiligheidsafstand tussen de kachel en brandbare materialen wordt aangeduid op de laatste bladzijde van deze handleiding.

- Het apparaat moet toegankelijk zijn voor de reiniging van de kachel zelf, van het rookkanaal en van de schoorsteen. Als u van plan bent om de kachel dichtbij een onbrandbare wand te plaatsen, raden wij aan om een minimale afstand te bewaren zodat de kachel gemakkelijk schoongemaakt kan worden.

- Het apparaat is niet geschikt om op een schoorsteensysteem dat met andere apparaten wordt gedeeld aan te sluiten.

- Het apparaat moet op een vloer met het juiste draagvermogen worden geïnstalleerd. Als de reeds bestaande constructie niet aan deze voorafgaande vereiste voldoet, dienen

de passende maatregelen te worden getroffen om hier wel aan te voldoen (bijvoorbeeld een lastverdeelplaat).

BRANDSTOF

• Gebruik droog brandhout als brandstof en zorg ervoor dat de vochtigheidsgraad ervan niet hoger dan 20% is. Houd er rekening mee dat een stuk brandhout met een vochtigheidsgraad van 50% of 60% niet verwarmt, zeer slecht brandt, veel teer voortbrengt, overdreven veel waterdamp uitstoot en overmatige afzettingen op het apparaat, het glas en het rookkanaal veroorzaakt. Ook kunnen geperste houtbriketten worden gebruikt.
• Steek het vuur aan met aanmaakblokjes of met behulp van papier of dunne takjes. Gebruik voor het aansteken van het vuur nooit alcohol of soortgelijke producten.
• Verbrand geen huisvuil, plastic materiaal of vette producten die het milieu vervuilen en brandgevaar kunnen veroorzaken door verstopping van het rookkanaal.

WERKING

- De eerste keren dat u de kachel gebruikt is het normaal dat er rook ontstaat. Dit komt doordat er bepaalde componenten van de hittevaste verf verbranden en tegelijkertijd blijft het pigment aan de kachel plakken. Daarom wordt aanbevolen om de kamer ruimschoots te ventileren totdat de rook verdwijnt.

- De kachel dient niet met open deur te werken.

- Het apparaat is ervoor bestemd om discontinu, met tussentijds bijvullen van brandstof, te functioneren.

- Voor het aansteken van de kachel wordt aanbevolen om papier, aanmaakblokjes en dunne takjes of stukjes brandhout te gebruiken. Zodra het vuur begint te branden, dienen twee houtsblokken van 2,5 à 3 kg te worden toegevoegd. Bij het aanmaken moeten de trekkleppen van de kachel geheel geopend zijn. Zo nodig kan het ook van nut zijn om in het begin de asla te openen.

- Sluit, zodra het vuur goed brandt, de asla volledig (als u deze van tevoren heeft geopend) en regel de intensiteit van het vuur door de trekkleppen in meerdere of mindere mate te sluiten.

- Om het nominale vermogen van deze kachel te bereiken, dient om het uur ongeveer 2 kg brandhout (twee stukken van een kilo) in het apparaat te worden gelegd. De houtblokken dient u iets van elkaar gescheiden, horizontaal neer te leggen, zodat ze goed kunnen branden. Het apparaat dient niet bijgevuld te worden, totdat de vorige lading opgestookt en alleen nog gloeiend houtskool over is.

- Voor een langzame verbranding dient de intensiteit van het vuur met de trekkleppen te worden geregeld. Deze mogen nooit geblokkeerd zijn, zodat er voldoende luchttoevoer is.

- Het is normaal dat de messing onderdelen, na de eerste keren dat de kachel wordt aangestoken, een koperachtige kleur krijgen.

- Het is normaal dat de glasvezelpakking van het glas na verloop van tijd losraakt. Hoewel de kachel zonder deze pakking ook kan functioneren, wordt aanbevolen om haar elk seizoen te vervangen.

- De onderste la is bedoeld voor het verwijderen van de as. Leeg de asla vaak en wacht niet totdat hij te vol zit om te voorkomen dat het rooster kapot gaat. Wees voorzichtig met de as. Deze kan na 24 uur nog steeds warm zijn.

- Om ervoor te waken dat er geen rook vrijkomt, is het beter om de deur van het apparaat niet

bruusk open te maken. Open de deur van de kachel nooit zonder eerst de trekklep te hebben geopend. Open de deur alleen om de kachel met de geschikte brandstof bij te vullen.

- Het glas, de messing onderdelen en het apparaat in het algemeen kunnen zeer hoge temperaturen aannemen. Wees voorzichtig. Verbrandingsgevaar! Gebruik de bij de kachel meegeleverde want om die onderdelen te hanteren.

- Houd kinderen van de kachel verwijderd om te voorkomen dat ze zich tijdens het gebruik kunnen verbranden.

- Als bij het opstarten problemen ontstaan (tussenseizoen, koude schoorsteen, etc.), dan kan vuur worden aangestoken met gekreukeld papier. Hiermee wordt de inbedrijfstelling van de kachel vereenvoudigd.

- Sluit bij oververhitting de trekkleppen om de intensiteit van het vuur te reduceren.

- Sluit bij een slechte werking de trekkleppen en raadpleeg de fabrikant.

- Om de beste prestaties van het apparaat te verkrijgen, open bij het aanzetten alleen de primaire lucht en zodra het vuur goed brandt (1 à 2 minuten), sluit de toevoer van de meeste primaire lucht en laat slechts een zeer kleine opening om een langzame verbranding op peil te houden.

ONDERHOUD

- Het is gewenst om het glas regelmatig schoon te maken om te voorkomen dat het zwart wordt van de roetaanzetting. Er zijn speciale reinigingsmiddelen hiervoor in de handel. Gebruik nooit water. Probeer nooit een werkende kachel schoon te maken.

- Ook is het belangrijk om de rookkanalen van het apparaat regelmatig schoon te maken en te controleren of deze niet verstopt zijn, alvorens het apparaat, nadat deze een lange periode niet is gebruikt, opnieuw aan te maken. Aan het begin van elk seizoen is het belangrijk dat een vakman de installatie een onderhoudsbeurt geeft.

- Bij schoorsteenbrand, indien mogelijk, de trekkleppen dichtdoen en onmiddellijk contact opnemen met de autoriteiten.

- Elk reserveonderdeel dat u nodig heeft dient door ons te zijn aanbevolen.

- Het koord voor het glas is onderhevig aan slijtage. Indien dit het geval is, dient u dit te vervangen voor een nieuw koord.

GARANTIE

Deze kachel is een met zorg vervaardigd product van topkwaliteit. Als er desondanks schade ontstaat, neem dan eerst contact op met uw leverancier. Als hij het probleem niet kan oplossen, zal hij contact met ons opnemen en ons zo nodig de kachel toezenden. Ons bedrijf vervangt de eerste vijf jaar na de aankoopdatum elk defect onderdeel gratis. De verzendkosten zijn echter voor rekening van de klant.

Aangezien dit apparaat is getest door een gecertificeerd laboratorium worden de volgende onderdelen niet gedekt door de garantie:

• Glas
• Gietijzeren rooster
• Vermiculiet
• Handvat, Knoppen, etc

In de verpakking vindt u een kwaliteitscontroleblad. Wij verzoeken u dit in geval van een klacht naar de leverancier te sturen.

• Hoogte 854 mm
• Breedte 796 mm
• Diepte 463 mm
• Gewicht 141 Kg
• Deurtje houtinvoer ....620 x 286 mm
• Rookafvoer 1.50-1.53 mm
• Romp in 5 mm dik staal
• Gietijzeren rooster
• Hittevaste verf, bestand tegen 800 °C
• Keramisch glas 750 °C

• Houtblokken tot 60 cm

• Nominaal calorisch vermogen ..... 7.2 kW

• Rendement 78,9%
• CO-emissie 0.10%
• Minimale choorsteentrek voor nominaal vermogen 12 Pa
• Rookgasdebiet 7,6 g/s
• Rookgastemperatuur 246°C
• Minimale afstand brandbare materialen 100 cm
• Verwarmingsvolume (ca.) 250 m ^3

EN 13240: 2001 & A2: 2004	PANADEROP.I. CAMPOLLANO AVENIDA 5^a , 13-15 02007 ALBACETE -SPAIN
HOUTKACHEL "FENIX"......19ONAFHANKELIJKE KACHEL VOOR VASTE BRANDSTOF CERTIFICATE N° 39-13896/2/TPRESTATIEVERKLARING......18415AANGEMELDE INSTANTIE......1015
Nominaal vermogen......7.2 kWRendement......78,9 %CO-emissie verbrandingsproducten......0.10%Rookgastemperatuur......246 °CAfstand van brandbare materialen 100 cmBrandstofsoorten......Brandhout

Geen enkel deel van FENIX, bevat een materiaal te kennen als schadelijk.

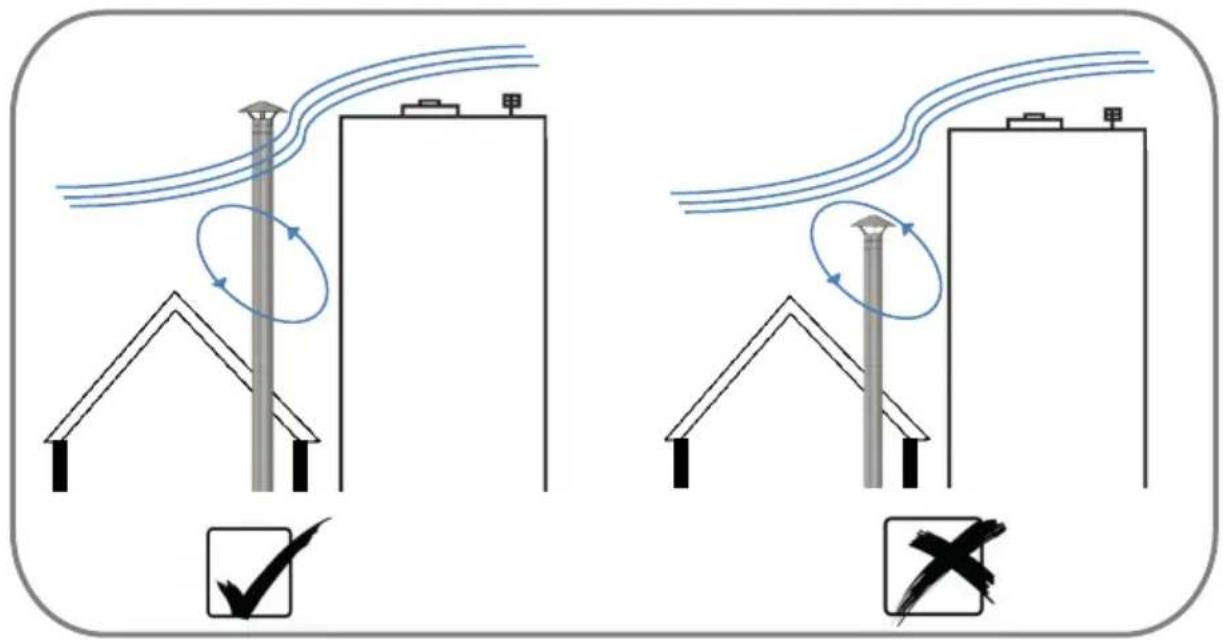

POSITION DES RAUCHROHRS

FOD Volksgezondheid, Veiligheid van de Voedselketen en Leefmilieu, Directoraat-generaal Leefmilieu

KB 12 oktober 2010 tot regeling van de minimale eisen van rendement en emissieniveaus van verontreinigende stoffen voor verwarmingsapparaten voor vaste brandstoffen

Fabrikant:
Naam van de fabrikant	PANADERO DENIA SL
Adres van de fabrikant	AVENIDA 5 NORTE 13-1502007 ALBACETE SPAIN
Naam van zijn mandataris in de Europese Unie	PANADERO DENIA SL

Product(en):
Soort brandstof	Renewable – Solid Fuel
Soort product	Solid fuel-fired room heater NBN EN 13240
Vermogen	7.2	KW
Model	FENIX Ecodesign
Type	PANADERO DENIA SL
EC-nummer	18415

Emissieniveaus:
EFF	%
CO Non Continuous	.096% or mg/Nm3 or gr/Nm3	NBN EN 13240
PM Non Continuous	28% or mg/Nm3 or gr/Nm3	NBN EN 13240
EFF Non Continuous	78.9 %	NBN EN 13240

Bijkomende gegevens:
Naam van de erkende instantie	STROJIRENSKY ZKUSEBNI USTAV Laboratorium
Rapportnummer	30-12098/T3
Coördinaten van de persoon die ertoe gemachtigd is om de verklaring te ondertekenen	Miguel PANADERO
Plaats en datum van de verklaring	31-05-2018 02007 ALBACETE
Milieu-informatie betreffende de aanbevolen vaste brandstoffen	Gebruik droog brandhout als brandstof en zorg ervoor dat de vochtigheidsgraad ervan niet hoger dan 20% is. Houd er rekening mee dat een stuk brandhout met een vochtigheidsgraad van 50% of 60% niet verwarmt, zeer slecht brandt, veel teer voortbrengt, overdreven veel waterdamp uitstoot en overmatige afzettingen op het apparaat, het glas en het rookkanaal veroorzaakt. Ook kunnen geperste houtbriketten worden gebruikt.
Milieu-informatie betreffende de af te raden vaste brandstoffen	Verbrand geen huisvuil, plastic materiaal of vette producten die het milieu vervuilen en brandgevaar kunnen veroorzaken door verstopping van het rookkanaal.

Met deze verklaren we dat de reeks toestellen hierna vermeld, in overeenstemming is met het type-model beschreven in de EG verklaring van overeenstemming, en dat ze geproduceerd en verdeeld wordt volgens de eisen van het koninklijk besluit van 12oktober 2010 tot regeling van de minimale eisen van rendement en emissieniveaus van verontreinigende stoffen voor verwarmingsapparaten voor vaste brandstoffen.

>1m
