RP318BXF0 - Frigorifero TCL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Frigorifero domestico a 2 porte
Marca	TCL
Modello	RP318BXF0
Volume totale	318 L
Volume frigorifero	219 L
Volume congelatore	99 L
Dimensioni (L x P x A)	595 x 630 x 1850 mm
Peso	60 kg
Alimentazione	220-240 V ~ 50 Hz, 0,8 A
Consumo energetico	309 kWh/anno
Classe climatica	N/ST/T (temperatura ambiente 16 °C a 43 °C)
Tipo di sbrinamento	Automatico (no frost)
Refrigerante	R600a (53 g)
Livello sonoro	40 dB(A)
Funzioni principali	Super raffreddamento, modalità intelligente, risparmio energetico, allarme porta, blocco bambini, memoria fuori tensione
Illuminazione	Lampada LED (2 W)
Accessori inclusi	3 ripiani in vetro, 1 cassetto per frutta e verdura, 1 coperchio del cassetto, 1 vassoio per cubetti di ghiaccio, 1 portauova, 3 supporti per bottiglie, 3 cassetti del congelatore, manuale d'uso
Reversibilità delle porte	Sì (possibilità di invertire il senso di apertura)
Manutenzione e pulizia	Pulire con un panno umido e un detergente neutro; non utilizzare prodotti abrasivi. Sbrinare manualmente se necessario.
Sicurezza	Blocco bambini, allarme porta, protezione contro le sovratensioni, spegnimento automatico in caso di anomalia
Riparabilità e assistenza	Riparazione da un professionista autorizzato; ricambi disponibili presso il produttore o il servizio di assistenza
Garanzia	Consultare la scheda di garanzia fornita

Domande frequenti - RP318BXF0 TCL

Come regolare la temperatura del frigorifero TCL RP318BXF0?

Sbloccare i tasti (premere 3 secondi su 'Controllo temperatura'), quindi premere più volte questo tasto per scorrere le impostazioni: 02, 04, 05, 06, 08, Power Cool, Smart, Energy Saving. Attendere 5 secondi per confermare.

Cosa fare se la porta del frigorifero non si chiude correttamente?

Verificare che il frigorifero sia in bolla regolando i piedini. Assicurarsi che nessun alimento blocchi la porta. Se il problema persiste, contattare il servizio di assistenza.

Come invertire il senso di apertura delle porte?

Scollegare l'apparecchio. Rimuovere le cerniere superiore, centrale e inferiore, quindi riposizionarle sul lato opposto seguendo le istruzioni del manuale. Utilizzare gli strumenti forniti (cacciavite a croce, chiave). Si consigliano due persone.

Perché c'è rumore (ronzio, clic, scorrimento d'acqua)?

I rumori sono normali: il compressore emette un ronzio, il refrigerante può produrre uno scorrimento e le pareti possono emettere scricchiolii durante i cambi di temperatura. Se il rumore è eccessivo, verificare che l'apparecchio sia in bolla e ben distanziato dalle pareti.

Come pulire il frigorifero?

Scollegare l'apparecchio. Utilizzare un panno morbido imbevuto di acqua tiepida e detergente neutro. Non utilizzare mai prodotti abrasivi, alcol o benzina. Asciugare accuratamente prima di ricollegare.

Il frigorifero non raffredda abbastanza, cosa fare?

Verificare che l'apparecchio sia collegato e che la temperatura ambiente sia nell'intervallo consentito (16-43 °C). Assicurarsi di uno spazio di 10 cm sul retro e sui lati per la ventilazione. Pulire le griglie di ventilazione. Se il problema persiste, chiamare l'assistenza.

Come attivare il blocco bambini?

Il blocco bambini si attiva automaticamente dopo 30 secondi senza toccare il pannello. Per sbloccare, premere il tasto 'Controllo temperatura' per 3 secondi.

Cosa significa l'allarme sonoro?

L'allarme suona se una porta rimane aperta per più di un minuto. Per fermarlo, chiudere la porta o premere un tasto. Se la porta è ben chiusa ma l'allarme persiste, contattare l'assistenza.

Quali alimenti si possono conservare nel congelatore?

Il congelatore (da -22 a -15 °C) è adatto per carne, pesce, surgelati e produzione di cubetti di ghiaccio. Evitare contenitori di vetro e liquidi in bottiglia sigillata. Tagliare la carne in porzioni prima di congelare.

Come sostituire la lampadina (LED)?

La sostituzione delle lampade LED deve essere effettuata dal produttore, dal suo servizio di assistenza o da una persona qualificata. Non tentare di farlo da soli.

MANUALE UTENTE RP318BXF0 TCL

■Si prega di leggere attentamente le istruzioni operative prima dell'accensione, e di conservarle con cura.

■ I prodotti potrebbero essere soggetti a modifiche senza preavviso.

The Creative Life

Frigorifero Domestico a Due Porte Istruzioni operative

RB315WM1110

RB315GM1210

RB315WM1110GR

RB315GM1210GR

RB315WM1110UK

RB315GM1210UK

RB315WM1110CY

RB315GM1210CY

RP318BXF0

IT

Contenuto

Grazie per aver acquistato il frigorifero TCL. Con la presente esprimiamo la nostra gratitudine.

Benvenuto nell'uso del frigorifero TCL. Faremo del nostro meglio per fornirti un servizio di qualità.

Istruzioni sulla Sicurezza P2

Introduzione del prodotto P5

Maneggiamento e posizionamento P6

Preparazione prima dell'uso P7

Note operative P8

Illustrazione e funzionamento del pannello display P8

Conservazione dei cibi P10

Macchina del ghiaccio P11

Metodo di smontaggio e montaggio degli accessori P14

Manutenzione P14

Parametri tecnici P16

Lista dei contenuti P16

Direttiva sul riciclaggio sicuro P17

Descrizione del tipo di clima P17

1. Questo apparecchio non è concepito per l'uso da parte di persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, eccetto se provviste di supervisione o istruzioni concernenti l'uso dell'apparecchio da parte di una

persona responsabile della loro sicurezza. I bambini devono essere supervisionati per assicurare che non giochino con l'apparecchio.

1. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, il suo servizio clienti o persone ugualmente qualificate per evitare rischi.

2. Questo apparecchio può essere usato da bambini dagli 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza se provviste di supervisione o istruzioni concernenti l'uso dell'apparecchio in modo sicuro e se comprendono i rischi implicati. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite da bambini senza supervisione.

3. AVVERTENZA: Mantenere liberi i canali di ventilazione nell'involucro dell'apparecchio o nella struttura integrata.

4. AVVERTENZA: Non usare dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento, diversi da quelli raccomandati dal produttore.

5. AVVERTENZA: Non danneggiare il circuito refrigerante.

6. AVVERTENZA: Non usare apparecchi elettrici dentro i compartimenti di conservazione del cibo dell'apparecchio, se non sono del tipo raccomandato dal produttore.

7. Non conservare sostanze esplosive come bombolette aerosol con propellenti infiammabili in questo apparecchio.

8. Questo apparecchio è concepito per uso domestico e applicazioni simili quali

- Zone cucina dello staff in negozi, uffici e ambienti di lavoro;

- Agriturismi e dai clienti in hotel, motel e altri tipi di ambienti residenziali;

- Ambienti quali bed & breakfast;

- Usi in catering e altri usi non commerciali.

1. Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica

F. Per la sorgente luminosa ERP, prova con (senza) copertura della luce.

Istruzioni sulla Sicurezza

1. Avvertenza

Avvertenza: Non è ammessa alcuna barriera intorno all'apparecchio o nella struttura incorporata per garantire la ventilazione libera.

Avvertenza: È vietato accelerare il processo di sbrinamento con qualsiasi dispositivo meccanico o con qualsiasi altro metodo eccetto il metodo raccomandato dal produttore.

Avvertenza: Non danneggiare mai il circuito refrigerante.

Avvertenza: Non usare mai alcun apparato elettrico nello scomparto del cibo del dispositivo eccetto il tipo raccomandato dal produttore.

Avvertenza: Non porre mai bevande liquide o cibo contenuto in contenitori di vetro nel freezer per evitare spaccature.

Avvertenza: se spento, il frigorifero deve essere acceso 5 minuti dopo per evitare danni al compressore.

Avvertenza: Se si rileva un qualsiasi rumore anomalo, odore, fumo o altra anomalia durante l'uso, è necessario spegnere immediatamente l'apparecchio e contattare il servizio post-vendita della Società

Avvertenza: Non mettere mai le dita o le mani sotto il frigorifero, soprattutto il fondo posteriore del frigorifero; altrimenti, potresti ferirti con le parti affiliate.

Avvertenza: I bambini non devono giocare o arrampicarsi sul frigorifero. L'uso da parte dei bambini deve essere supervisionato dai genitori per prevenire i pericoli.

Avvertenza: Non mettere mai le mani tra le porte per aprire o chiuderle, per evitare che le dita si incastrino. Deve essere usata la maniglia per aprire o chiudere la porta.

Avvertenza: Nelle classi climatiche N, ST e T l'ambiente operativo dell'apparecchio è 16°C\~43°C; Se l'apparecchio opera al di fuori dalla classe climatica (campo di temperatura ambientale), l'apparecchio potrebbe non mantenere una temperatura interna soddisfacente.

Istruzioni sulla Sicurezza

Avvertenza: Rischio di incendio / materiali infiammabili

Avvertenza: Quando si posiziona l'apparecchio, assicurarsi che il cavo di alimentazione non sia bloccato o danneggiato.

Avvertenza: Non porre prese elettriche portatili multiple o alimentatori portatili dietro l'apparecchio.

I bambini di età compresa tra i 3 e gli 8 anni possono caricare e scaricare gli apparecchi refrigeranti.

Aprire la porta per lunghi periodi può causare un aumento significativo della temperatura nei compartimenti dell'apparecchio.

Pulire regolarmente le superfici a contatto con cibo e sistemi di drenaggio accessibili.

Pulire i serbatoi d'acqua se non sono stati utilizzati per 48 ore; lavare il sistema d'acqua connesso a una fonte d'acqua se l'acqua non è stata cambiata per 5 giorni; Conservare carne cruda e pesce in contenitori adatti nel frigorifero, in modo che non entrino in contatto con o che non gocciolino su altro cibo.

I compartimenti per surgelati sono adatti alla conservazione di cibi congelati, al gelato e ai cubetti di ghiaccio.

I compartimenti da una, due e tre stelle non sono adatti al congelamento di cibi freschi.

Se l'apparecchio refrigerante viene lasciato vuoto per lunghi periodo, spegnere, sbrinare, pulire, asciugare e lasciare la porta aperta per impedire la formazione di muffa nell'apparecchio.

IT

2. Attenzioni

Attenzioni: L'alimentazione di questo prodotto deve essere uniforme con l'alimentatore indicato sulla targhetta, e deve essere usata la presa standard indipendente a 3 fori (oltre 10A e adeguatamente messa a terra). Una presa non deve essere condivisa da più di un dispositivo; altrimenti, potrebbero verificarsi incendi causati da surriscaldamento.

Attenzioni: Non tirare mai il filo dell'alimentazione con le mani. È necessario tenere e scollegare la spina dalla presa per disconnettere l'alimentazione. Il filo o la spina di alimentazione non devono essere toccate con mani bagnate per evitare scosse elettriche.

Attenzioni: Il filo dell'alimentazione non deve essere schiacciato dal frigorifero o da qualsiasi carico pesante e non deve essere piegato in modo estremo. I danni o la sfilatura del filo dell'alimentazione potrebbe causare incendi o scosse elettriche. Se il filo dell'alimentazione è rotto o tagliato, si prega di contattare immediatamente il servizio post-vendita.

Attenzioni: I materiali infiammabili o esplosivi o i materiali acidi o alcalini corrosivi non sono ammessi nel frigorifero.

Istruzioni sulla Sicurezza

Attenzioni: Il frigorifero non deve essere usato sotto la pioggia o sotto il sole.

Attenzioni: È vietato porre contenitori con fluidi nel frigorifero poiché la rottura o il capovolgimento del contenitore potrebbero intaccare l'isolamento elettrico del frigorifero e causare scosse elettriche o incendi.

Attenzioni: Il frigorifero non deve essere smontato o modificato senza permesso. La riparazione del frigorifero deve essere eseguita da uno specialista.

Attenzioni: In caso di fuoriuscita di qualsiasi gas infiammabile come il gas di carbone, è necessario chiudere prima la valvola di sfogo e quindi aprire la finestra per la ventilazione, ed è vietato scollegare immediatamente la spina del frigorifero per evitare incendi o esplosioni causati da scintille.

Attenzioni: Apparecchi refrigeranti – in particolare un frigorifero-freezer Tipo I – potrebbe non funzionare regolarmente (possibilità di scongelamento dei contenuti o temperatura che si alza troppo nel compartimento dei cibo congelato) se posto per un periodo prolungato sotto la soglia fredda del campo delle temperature per le quali è stato progettato l'apparecchio refrigerante;

Attenzioni: Le bibite effervescenti non dovrebbero essere conservate nei compartimenti o negli armadi freezer o in compartimenti o armadi a bassa temperatura e alcuni prodotti come il ghiaccio non devono essere consumati troppo freddi.

Attenzioni: Non bisogna eccedere i tempi di conservazione raccomandati dai produttori dei cibi per qualsiasi tipo di cibo.

Attenzioni: Le precauzioni servono a prevenire un aumento indesiderato della temperatura del cibo congelato mentre si sbrina l'apparecchio refrigerante, quali avvolgere il cibo congelato in più fogli di giornale.

Attenzioni: L'aumento di temperatura del cibo congelato durante lo sbrinamento manuale, la manutenzione o la pulizia potrebbe ridurre la durata della conservazione.

Attenzioni: La cura è richiesta relativamente al cibo congelato e conservato in caso di non funzionamento prolungato del dispositivo refrigerante (interruzione dell'alimentazione o guasto al sistema refrigerante).

Attenzioni: L'azione deve essere eseguita quando il dispositivo refrigerante è spento e fuori servizio temporaneamente o per un periodo prolungato (per es. svuotato, pulito ed asciugato, e la/le porta/e o il/i coperchio/i lasciato/i socchiuso/i).

Introduzione del prodotto

Le immagini sono puramente indicative. Si prega di fare riferimento all'oggetto

IT

Caratteristiche

-- Controllo intelligente computerizzato della temperatura; ventilato e frost free.
-- Refrigerante ecologico, usa materiali senza CFC, materiali ecologici R600a. L'80% dei materiali primari è riciclabile;
-- Cassetti trasparenti con aspetto innovativo e i cibi all'interno possono essere svuotati in un attimo;
-- I ripiani refrigeranti in vetro temperato sono regolabili in altezza, anti-usura, anticalore e pratici;
-- Il condensatore nascosto applica il design posteriore piatto. Ha uno stile perfetto e coordinato semplice, facile da pulire e con un alto livello di spazio;
-- Questo prodotto adotta il silenzioso efficiente di marca internazionale e una speciale tecnologia di schiumatura del corpo, emette poco rumore, ha un basso consumo energetico ed è adatto alle famiglie ed a scopi commerciali.

Suggerimento cordiale:

Se il tuo è un prodotto più recente, potrebbe non essere del tutto identico a quello delle istruzioni. Ma ciò non cambierà le prestazioni e il metodo d'uso. Usalo tranquillamente.

Maneggiamento e posizionamento

È necessario lasciare un po' di spazio intorno al frigoriferi, come mostrato in figura.

Durante il trasporto, il lato porta del frigorifero non deve entrare in contatto con gli strumenti di trasporto

Il frigorifero deve essere collocato in un ambiente asciutto, con una buona ventilazione, lontano da raggi solari diretti e fonti di calore.

Il frigorifero deve essere collocato su una superficie piana e stabile. Se la superficie non è piana, regolare la gamba di regolazione per mantenerla piana.

Non mettere mai il frigorifero in un ambiente troppo freddo che potrebbe congelarlo.

Rimuovere la base di polistirolo è utile alla dissipazione di calore del fondo e può evitare incendi.

Suggerimento cordiale:

-- Per il trasporto del frigorifero sono necessarie almeno due persone – una solleva la cima della parte posteriore, l'altra si occupa del fondo (se una parte è serrata, è piuttosto pericoloso e potrebbe causare incidenti).

-- Quando si sposta il frigorifero, la guida inferiore potrebbe danneggiare e graffiare il pavimento. Se è necessario spostare il frigorifero per lunghe distanze, gli accessori interni devono essere fissati usando il nastro adesivo. Altrimenti, gli accessori potrebbero danneggiarsi urtandosi a vicenda.

-- Si prega di collocare il frigorifero in una posizione con poche vibrazioni o poco esposta a vibrazioni. Per gli utenti in aree in cui si verificano spesso terremoti, si prega di fissare il frigorifero alla parete o a un palo. Altrimenti, la caduta del frigorifero potrebbe causare incidenti.

-- Deve essere lasciato spazio libero sufficiente intorno. Se lo spazio libero è troppo piccolo o si mettono beni in cima o vicini al lato o incollati ai lati, la dissipazione del calore verrà intaccata, e quindi causerà dispendio energetico non necessario oltre a deperimento della parete e di altri beni; il contatto tra il retro e la parete causerà vibrazioni e rumore;

-- Regolare la parte anteriore e la gamba di regolazione del frigorifero per livellarlo. Una posizione non piana del frigorifero causerà vibrazione e rumore.

Maneggiamento e posizionamento

Questo frigorifero non può essere utilizzato come apparecchio da incasso.

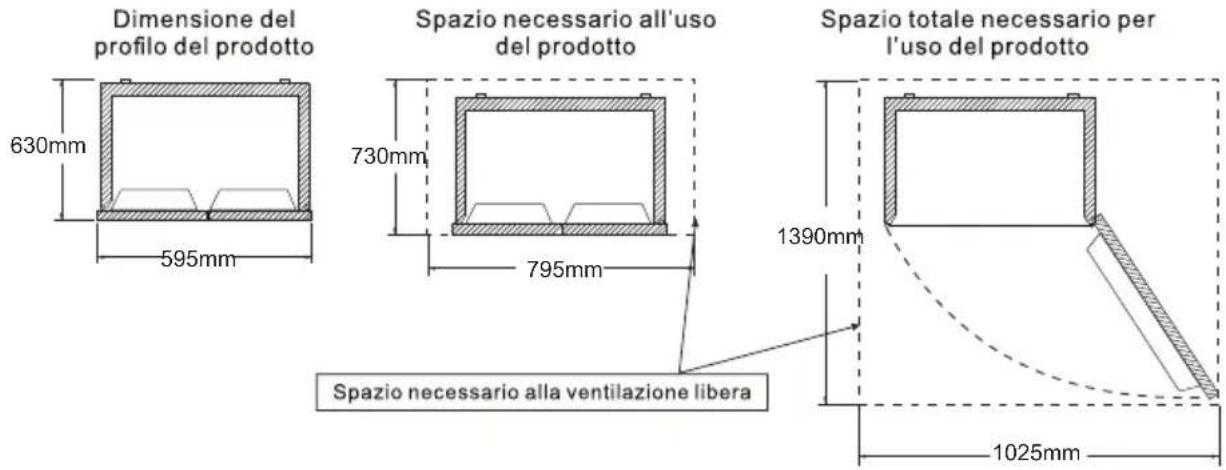

La dimensione del profilo del prodotto e lo spazio necessario all'uso del prodotto sono mostrati nelle immagini seguenti:

Preparazione prima dell'uso

1. Rimuovere tutti gli imballaggi quali nastro isolante ecc., specialmente la base di polistirolo.
2. Usare un panno umido e caldo per pulire sia gli interni sia l'esterno del frigorifero, (è possibile aggiungere detergente neutro in acqua calda).

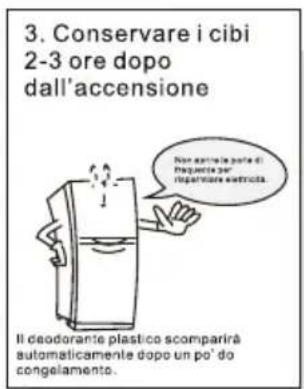

3. Dopo aver livellato e pulito il frigorifero, tenere in piedi per circa 5 ore prima di collegare il cavo di alimentazione per l'accensione, e raffreddare il frigorifero per 2-3 ore prima di conservarvi il cibo.

L'apparecchio deve essere posizionato nella zona più fresca della stanza, lontano da apparecchi che producono calore o condotti di riscaldamento e lontano dalla luce solare diretta. Lasciare raffreddare i cibi caldi a temperatura ambiente prima di inserirli nell'apparecchio. Il sovraccarico dell'apparecchio costringe il compressore a funzionare più a lungo. Gli alimenti che si congelano troppo lentamente possono perdere qualità o deteriorarsi. Assicurarsi di avvolgere correttamente gli alimenti e asciugare i contenitori prima di inserirli nell'apparecchio. Ciò riduce la formazione di brina all'interno dell'apparecchio. Il contenitore per la conservazione dell'apparecchio non deve essere rivestito con fogli di alluminio, carta oleata o spugna di carta. I rivestimenti interferiscono con la circolazione dell'aria fredda, rendendo l'apparecchiatura meno efficiente. Organizza ed etichetta gli alimenti per ridurre le aperture delle porte e le ricerche estese. Rimuovere tutti gli elementi necessari contemporaneamente e chiudere la porta il prima possibile. Fare riferimento all'immagine di presentazione del prodotto a pagina 5 per il posizionamento degli accessori.

Note operative

Funzione e diagramma del pannello display

Quello sopra è il pannello di controllo computerizzato del prodotto

Note operative

Accensione per la prima volta

La prima volta che si accende, il frigorifero funziona a 5 velocità.

Funzione blocco bambini

Quando non si premono i tasti sul display per 30 secondi, la funzione blocco bambini si attiva automaticamente e il display entra in modalità salvaschermo. In modalità salvaschermo, il display si spegne e si riaccende premendo una volta il tasto. Quando la funzione blocco bambini è attiva, tenere premuto il tasto "Controllo Temperatura" per 3s per sbloccare la tastiera e i tasti funzioneranno.

Regolazione livello

Quando la funzione blocco bambini è spenta, premere ripetutamente il tasto "Controllo Temperatura". La posizione del compartimento frigorifero è un Ciclo "02" → "04" → "05" → "06" → "08" → "power cool" → "smart" → tra "risparmio energetico" → "02", selezionare il livello adeguato per arrestare il funzionamento, attendere 5 secondi, e il livello sarà confermato.

Funzione power cool

Nello stato sbloccato, premere ripetutamente il tasto "Temperatura" fino a quando l'icona "power cool" lampeggia, interrompere il funzionamento del tasto e attendere 5 secondi, temperatura 2 °C sotto la funzione "power cool".

Funzione intelligente

Nello stato sbloccato, premere ripetutamente il tasto "Temperatura" fino a quando l'icona "intelligente" lampeggia. Interrompere l'operazione dei tasti e attendere 5 secondi. Temperatura 5 °C sotto la funzione "intelligente".

Funzione di risparmio energetico

Nello stato sbloccato, premere ripetutamente il tasto "Controllo temperatura" fino a quando l'icona "risparmio energetico" lampeggia. Interrompere il funzionamento dei tasti e attendere 5 secondi per accedere al frigorifero a risparmio energetico temperatura ambiente 6 °C in funzione "risparmio energetico".

Memoria spegnimento

Quando si scollega la corrente, lo stato operativo di blackout istantaneo verrà bloccato e riprenderà dopo l'accensione.

Allarme porta

Se la porta del frigorifero o del freezer non sono chiuse bene per oltre 1 minuto, l'allarme emetterà un suono. Premere un tasto qualsiasi per arrestare l'allarme e questo emetterà nuovamente un "bip, bip, bip dopo 1 minuto; chiudere la porta del frigorifero o freezer per arrestare l'allarme.

Funzione protezione display

Il frigorifero entrerà in funzione protezione display dopo l'inattività dei tasti per 30 secondi, e la tastiera si blocca automaticamente. In modalità protezione display, premere qualsiasi tasto per uscire dalla funzione protezione display.

Note operative

Valvola di regolazione

TRF-315wexa + and TRF-315wea + valvola di tipo digitale di regolazione dietro il cassette frigorifero: Consigliamo solitamente di usarla al livello intermedio.

Quando la temperatura nel contenitore varia con l'apertura e la chiusura del frigorifero, la temperatura ambientale, e il luogo in cui è collocato, ecc.

Regolazione temperatura frigorifero

Quando la paletta di regolazione è impostata su "freddo", la quantità di aria fredda nel vano frigorifero può essere aumentata per ottenere un miglior effetto refrigerante del vano frigorifero.

Regolazione temperatura freezer

Quando la paletta di regolazione è impostata su "freddissimo", la quantità di aria fredda nel vano frigorifero viene ridotta, estendendo la durata di funzionamento del compressore e migliorando l'effetto refrigerante del vano freezer.

Tasti funzione

Conservazione dei cibi

Vano frigorifero (2°C\~8°C)

-- Il vano frigorifero è usato principalmente per la conservazione a breve termine dei cibi, come latte, uova e bibite in bottiglia.
-- Verdure, meloni e frutta devono essere riposti nel contenitore per frutta e verdura per evitare la perdita d'acqua.
-- I cibi cotti devono essere messi in frigorifero dopo essere confezionati in buste conservanti, per evitare brina sul retro e l'aumento di consumo energetico.

Vano freezer (-22°C\~-15°C)

-- Il vano freezer è usato per la conservazione a lungo termine dei cibi.
-- Il pesce e la carne da congelare devono essere tagliati in piccoli pezzi, confezionati in buste conservanti separatamente e quindi messi nel cassetto freezer.
-- I contenitori in vetro o i contenitori sigillati pieni di liquido non devono essere conservati nel vano freezer per evitare bruciature da congelamento.
-- I cibi freschi non devono essere conservati insieme ai cibi congelati.
-- Non mettere il cibo vicino alla parete interna nel freezer poiché il cibo e la parete potrebbero congelarsi insieme.

Tasti funzione

★★ Consigli amichevoli:

Il cibo conservato, se presente, non deve bloccare la presa d'aria e la porta di ritorno per evitare di intaccare l'effetto refrigerante. Prima di essere conservato nel frigorifero, cibo e acqua caldi devono essere portati a temperatura ambiente.

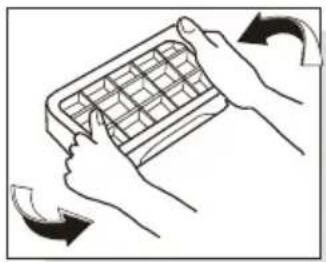

Macchina del ghiaccio (Se prevista per l'apparecchio)

Riempire il contenitore del ghiaccio con 4/5 d'acqua e mettere il contenitore nel vano freezer. Appena l'acqua nel contenitore diventa ghiaccio, torcere leggermente il contenitore per separare il ghiaccio dal contenitore. Ad ogni modo, non piegare il contenitore. Quando si separa il ghiaccio, avvolgere il contenitore con un contenitore asciutto per evitare il congelamento delle dita.

Istruzioni installazione maniglia (Opzionale)

Usare un cacciavite per stringere le viti e installarle nei fori sul fianco della porta del frigorifero. Chiudere i coperchi viti in plastica con un totale di 4 viti e 4 coperchi in plastica.

Passaggio uno
Passaggio due

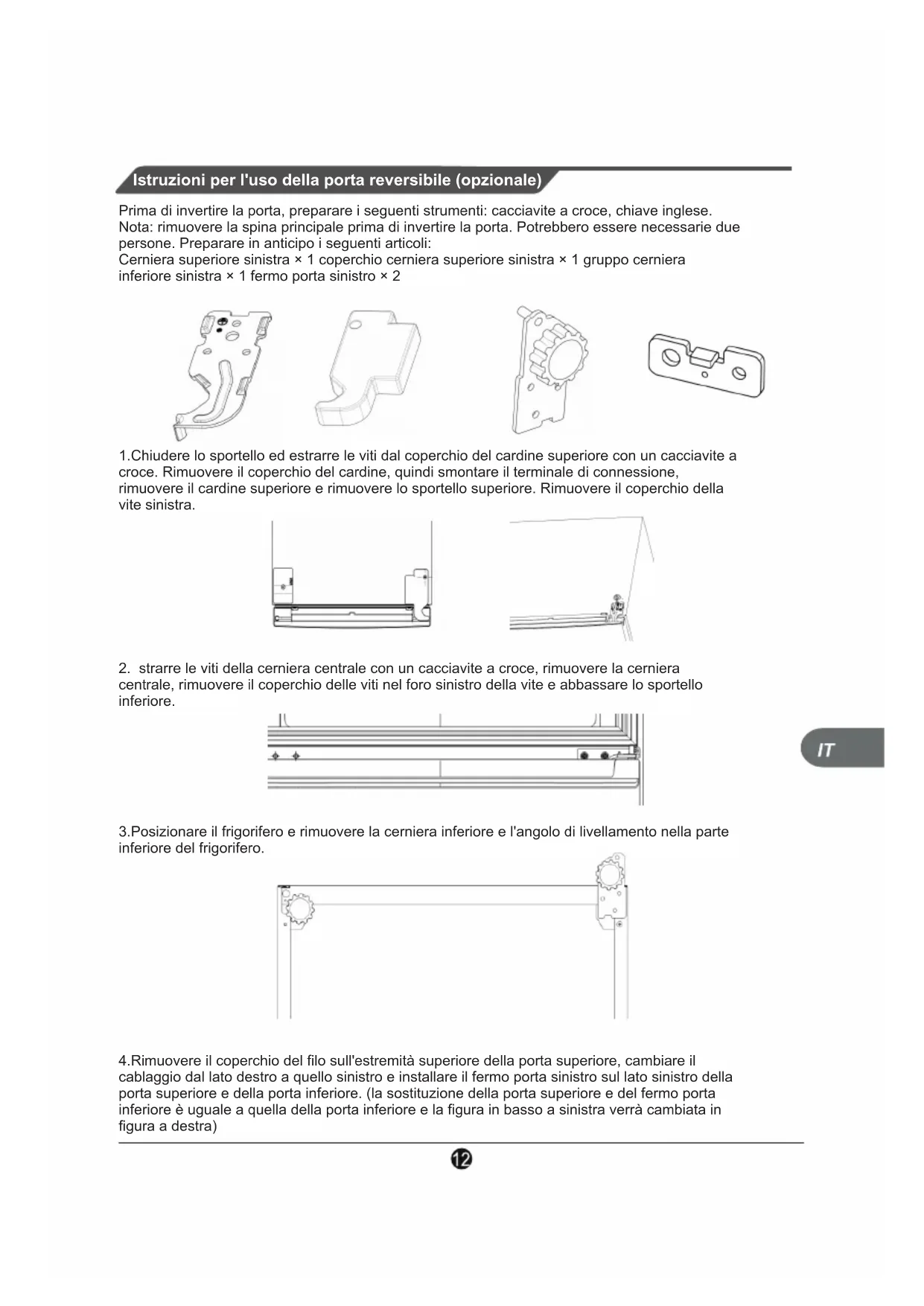

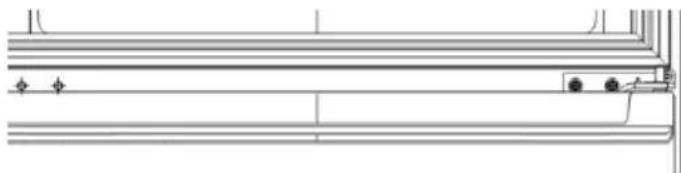

Istruzioni per l'uso della porta reversibile (opzionale)

Prima di invertire la porta, preparare i seguenti strumenti: cacciavite a croce, chiave inglese. Nota: rimuovere la spina principale prima di invertire la porta. Potrebbero essere necessarie due persone. Preparare in anticipo i seguenti articoli:

Cerniera superiore sinistra × 1 coperchio cerniera superiore sinistra × 1 gruppo cerniera inferiore sinistra × 1 fermo porta sinistro × 2

1. Chiudere lo sportello ed estrarre le viti dal coperchio del cardine superiore con un cacciavite a croce. Rimuovere il coperchio del cardine, quindi smontare il terminale di connessione, rimuovere il cardine superiore e rimuovere lo sportello superiore. Rimuovere il coperchio della vite sinistra.

1. strarre le viti della cerniera centrale con un cacciavite a croce, rimuovere la cerniera centrale, rimuovere il coperchio delle viti nel foro sinistro della vite e abbassare lo sportello inferiore.

1. Posizionare il frigorifero e rimuovere la cerniera inferiore e l'angolo di livellamento nella parte inferiore del frigorifero.

1. Rimuovere il coperchio del filo sull'estremità superiore della porta superiore, cambiare il cablaggio dal lato destro a quello sinistro e installare il fermo porta sinistro sul lato sinistro della porta superiore e della porta inferiore. (la sostituzione della porta superiore e del fermo porta inferiore è uguale a quella della porta inferiore e la figura in basso a sinistra verrà cambiata in figura a destra)

Istruzioni per l'uso della porta reversibile (opzionale)

1. installare il gruppo cerniera inferiore sinistra precedentemente preparato a sinistra, installare l'angolo di livellamento precedentemente rimosso a destra e installare lo sportello inferiore.

1. Installare la cerniera centrale nella posizione di montaggio a sinistra e installare il coperchio della vite precedentemente rimosso nel foro della vite a destra.

IT

1. nstallare lo sportello superiore, collegare i terminali, installare il cardine superiore sinistro, il coperchio del cardine superiore sinistro e il coperchio a vite precedentemente rimosso. Porta inversa completa. (la cerniera superiore e il coperchio del cardine sono installati a sinistra come mostrato in figura e il coperchio a vite è nella posizione corretta)

1. Al termine dell'operazione, attendere qualche istante e collegare l'alimentazione.

Note operative

Metodo di smontaggio e montaggio degli accessori

-- Ripiano in vetro del vano frigorifero: l'altezza del ripiano è regolabile, facilitando la conservazione di oggetti con volumi diversi. Tirare il ripiano leggermente verso l'esterno e verso l'alto per estrarlo.

-- Contenitore frutta e verdura: pe conservare frutta e verdura. Non è possibile estrarlo tirando verso l'esterno.

-- Cassetto nel vano freezer: conservare cibi da preservare a lungo termine, come carne e pesce. Può essere estratto tirano verso l'esterno e sollevandolo.

Consigli amichevoli: Si consiglia di porre i grossi pezzi di carne solo dopo averli tagliati in piccoli pezzi, per evitare un taglio difficile dopo averli congelati. I cibi a congelamento rapido devono essere distribuiti uniformemente e conservati insieme una volta congelati.

-- Base per bottiglie nella porta del frigorifero: conservazione uova, varie bevande in bottiglia e altri oggetti. Può essere estratta sollevandola leggermente.

Nota: Non estrarre la base per bottiglie della porta del frigorifero con forza durante lo smontaggio, per evitare di danneggiare il frigorifero.

Cambiare la luce

Qualsiasi sostituzione o manutenzione delle lampade a LED deve essere effettuata dal produttore o dal suo agente di servizio o dal personale tecnico correlato.

Estrarre tirando
leggermente verso

l'alto e verso l'esterno

Estrarre tirando
leggermente verso
l'esterno e verso l'alto

Manutenzione

si consiglia di eseguire la manutenzione del frigorifero una volta al mese;

-- Scollegare la spina per evitare scosse elettriche;

-- Usare un panno umido o detersivo neutro (detergente) per pulire le macchie d'olio e altro sporco. Quindi rimuovere completamente il detersivo.

-- Non usare detersivi alcalini, sapone in polvere, benzina e alcol, talco in polvere ecc.; altrimenti il rivestimento o la plastica potrebbero danneggiarsi;

-- Pulire regolarmente il corpo del frigorifero e spazzare le polveri sul pavimento per mantenere pulito il frigorifero.

Scollegare la spina del frigorifero prima della pulizia

Ispezioni dopo la manutenzione:

1. Che non ci siano danni nella spina o nel cavo di alimentazione; 2. Che non ci sia polvere nella spina di alimentazione; 3. Che la spina non sia calda in modo anomalo; 4. Che la presa non sia lenta; 5. Che la spina sia inserita completamente.

Si prega di usare un detersivo neutro

Nota:

Se il cavo o la spina di alimentazione sono danneggiati o è presente polvere, potrebbero verificarsi incendi o scosse elettriche;

Dopo aver scollegato la spina, devono passare 5 minuti prima di ricollegarla;

Non mettere le mani sotto il frigorifero per evitare di ferirsi.

Analisi del guasto

Gli oggetti seguenti devono essere controllati prima del verificarsi di guasti e richiedono manutenzione:

Guasti: Il frigorifero non funziona. L'effetto refrigerante è debole

Cause: 1. Controllare la connessione dell'alimentazione. 2. Controllare che il frigorifero sia esposto ai raggi diretti del sole o che ci sia una fonte di calore nelle vicinanze. 3. Controllare che vi sia spazio per la dissipazione del calore intorno al frigorifero.

Rimedi: 1. Collegare l'alimentazione. 2. Spostare il frigorifero in un luogo senza raggi diretti del sole o fonti di calore. 3. Lasciare spazio sufficiente tra il frigorifero e la parete.

Guasti: I cibi nel vano frigorifero sono congelati

Cause: 1. Controllare che la temperatura impostata non sia troppo bassa. 2. Controllare che i cibi con troppa acqua non siano troppo vicini alla parete posteriore.

Rimedi: 1. Aumentare adeguatamente la temperatura. 2. Spostare i cibi con troppa acqua sul lato porta del ripiano in vetro

Guasti: Il frigorifero emette un suono anomalo

Cause: 1. Controllare che il fondo del frigorifero sia stabile. 2. Controllare che il frigorifero non sia troppo vicino alla parete. 3. Controllare che il frigorifero non tocchi altri oggetti. Rimedi: 1. Regolare la gamba sul fondo per stabilizzare il frigorifero. 2. Lasciare spazio sufficiente intorno al frigorifero. 3. Rimuovere gli ostacoli.

Guasti: C'è un odore anomalo nel frigorifero

Cause: 1. Controllare che i cibi siano sigillati per la conservazione. 2. Controllare che il frigorifero sia pulito. 3. Controllare che i cibi non siano conservati da troppo tempo. Rimedi: 1. Cibi sigillati per la conservazione. 2. Pulire regolarmente il frigorifero. 3. Non conservare i cibi troppo a lungo.

Assenza di guasti

Fenomeno: Temperatura alta su due lati e nello spazio tra il vano frigorifero e il freezer.

Causa: I tubi del frigorifero (condensatore, tubi anti-condensa) sono su due lati e nella parte anteriore del frigorifero per la dissipazione del calore e per prevenire la condensa.

Fenomeno: La porta è troppo stretta e non è facile aprirla

Causa: La riapertura immediata della porta dopo la chiusura è difficile perché l'aria calda entra nel frigorifero e si contrae producendo una differenza di pressione. È facile aprire la porta dopo un po'.

Fenomeno: C'è rumore d'acqua nel frigorifero

Causa: Quando il compressore si avvia o si arresta, il refrigerante emetterà tale suono; Anche l'acqua prodotta dopo lo sbrinamento emetterà tale suono.

Fenomeno: Il frigorifero emette un ticchettio o un "Click"

Causa: La contrazione o il rigonfiamento del corpo emetteranno tale suono; Se il corpo è freddo o la porta è aperta, si sentirà questo suono.

Fenomeno: Il frigorifero emette un ronzio.

Causa: Il funzionamento del compressore emette questo suono (se il frigorifero non è su una superficie piana, il suono sarà più forte)

Fenomeno: C'è condensa o brina nel vano freezer, la superficie della porta o la superficie del cibo

Causa: La temperatura o l'umidità nel frigorifero è alta; La porta è rimasta aperta troppo a lungo; I cibi con troppa acqua non sono sigillati o non confezionati saldamente.

Fenomeno: C'è condensa sulla superficie illuminante integrata

Causa: La superficie illuminante produce calore quando accesa, e la porta è rimasta aperta troppo a lungo. Vi è dunque una differenza di temperatura, e quindi c'è condensa sul contenitore della lampadina.

Fenomeno: C'è condensa e nebbiolina sul corpo

Causa: L'umidità nel frigorifero è alta e l'umidità nell'aria viene raccolta nel corpo formando condensa

Parametri tecnici

Modello	RB315WM1110RB315WM1110GR	RB315GM1210RB315GM1210GR	RB315WM1110UKRB315WM1110CY	RB315GM1210UKRB315GM1210CY	RP318BXF0
Classe climatica	N/ST/T	N/ST/T	N/ST/T	N/ST/T	N/ST/T
Resistenza elettrica	I	I	I	I	I
Segno stella	* ***	* ***	* ***	* ***	* ***
Volume totale	318L	318L 318L		318L	318L
Scomparto alimenti freschi	219 L	219 L	219 L	219 L	219 L
Volume del congelatore	99L	99L	99L	99L	99L
Tipo di alimentazione	220-240V~150Hz	220-240V~150Hz	220-240V~150Hz	220-240V~150Hz	220-240V~150Hz
Corrente nominale	0.8A	0.8A	0.8A	0.8A	0.8A
Consumo energetico	309kW·h/y	309kW·h/a	309kW·h/a	309kW·h/a	309kW·h/a
Potenza lampadina	2W	2W	2W	2W	2W
Peso	60 kg	61 kg	60 kg	61 kg	61 kg
Dimensioni	595x630x1850mm	595x630x1850mm	595x630x1850mm	595x630x1850mm	595x630x1850mm
Quantità refrigerante e carica	R600a,529	R600a,529	R600a,529	R600a,529	R600a,529
Volume Rumore	40dB (40dB)	40dB (A)	(A)	40dB (A)	40dB (A)
Consumo di energia 16°C	0.562kWh/24h	0.562kWh/24h	0.562kWh/24h	0.562kWh/24h	0.562kWh/24h
Consumo di energia 32°C	1.131kWh/24h	1.131kWh/24h	1.131kWh/24h	1.131kWh/24h	1.131kWh/24h

Lista dei contenuti

Modello Allegato	RB315WM1110 RB315WM1110GR	RB315GM1210 RB315GM1210GR	RB315WM1110UK RB315WM1110CY	RB315GM1210UK RB315GM1210CY	RP318BXF0
Ripiano refrigerante	3	3	3	3	3
Coperchio scomparto frutta e verdura	1	1	1	1	1
Scomparto frutta e verdura	1	1	1	1	1
Contenitore del ghiaccio	1	1	1	1	1
Scomparto uova	1	1	1	1	1
Portabottiglie porta del frigorifero	3	3	3	3	3
Cassetto congelante	3	3	3	3	3
Maniglia	/	2	/	2	/
Istruzioni operative	1	1	1	1	1

Direttiva sul riciclaggio sicuro

Disposizione:

I vecchi elettrodomestici hanno ancora qualche plusvalore. Un approccio rispettoso dell'ambiente garantirà il riciclaggio delle preziose materie prime.
I refrigeranti utilizzati nel frigorifero e i materiali isolanti richiedono procedure di manipolazione speciali. Assicurarsi che non vi siano danni ai tubi sul retro del frigorifero prima di maneggiarlo. Informazioni aggiornate sulle opzioni per lo smaltimento del vecchio frigorifero e dell'imballaggio di vecchie apparecchiature possono essere ottenute dall'ufficio municipale locale

Corretto smaltimento di questo prodotto:

Indica che questo prodotto non deve essere smaltito con altri rifiuti domestici in tutta l'UE. Per prevenire possibili danni all'ambiente o alla salute umana derivanti dallo smaltimento incontrollato dei rifiuti, riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo usato, utilizzare i sistemi di restituzione e ritiro o contattare il rivenditore presso il quale è stato acquistato il prodotto. Possono prendere questo prodotto per il riciclaggio sicuro per l'ambiente.

Descrizione del tipo di clima

Tabella 1 Classi climatiche

Classe	Simbolo	Intervallo di temperatura ambiente
Temperato esteso	SN + 10 to + 32
Temperato	N	+ 16 to + 32
Subtropicale	ST	+ 16 to + 38
Tropicale		+ 16 to + 43T

Temperato esteso: "questo apparecchio di refrigerazione è destinato ad essere utilizzato a temperature ambiente comprese tra 10 ° C e 32 ° C"; temperato: "questo apparecchio di refrigerazione è destinato ad essere utilizzato a temperature ambiente comprese tra 16 ° C e 32 ° C"; Subtropicale: "questo apparecchio di refrigerazione è destinato ad essere utilizzato a temperature ambiente comprese tra 16 ° C e 38 ° C"; Tropicale: "questo apparecchio di refrigerazione è destinato a essere utilizzato a temperature ambiente comprese tra 16 ° C e 43 ° C";

Gentile cliente

Gentile cliente, se hai bisogno del servizio clienti, controlla la scheda di garanzia per ulteriori informazioni.
