| Tipo di prodotto | Scaldacqua istantaneo a gas |
| Marca | Morco |
| Modello | EUP11 |
| Portata acqua calda | Da 5,5 a 11 litri al minuto |
| Elevazione della temperatura | Fino a 25°C (a portata massima) |
| Alimentazione gas | Gas di petrolio liquefatto (GPL) o gas naturale a seconda della versione |
| Pressione di alimentazione gas | 50 mbar per G31 (a seconda della configurazione) |
| Collegamento gas | Tubo rame Ø 15 mm |
| Collegamento acqua | Ingresso acqua fredda a destra, uscita acqua calda a sinistra |
| Scarico fumi | Condotto verticale Ø 110 mm, lunghezza totale minima 600 mm |
| Tipo di accensione | Piezoelettrico con pilota |
| Regolazioni | Manopola di regolazione gas (50-100% potenza) e manopola di regolazione acqua (50-100% portata) |
| Dispositivi di sicurezza | Termocoppia, valvola magnetica, sensore di sicurezza dei prodotti della combustione (antifumo), termostato limite acqua calda |
| Ventilazione richiesta | Aperture di ventilazione permanenti secondo norma BS EN 1949 (10 cm² per kW di ingresso) |
| Manutenzione consigliata | Almeno una volta all'anno da un tecnico qualificato: pulizia del bruciatore, del pilota e dello scambiatore |
| Protezione antigelo | Svuotare l'apparecchio se c'è rischio di gelo (temperatura inferiore a 0°C) |
| Dimensioni (circa) | Altezza 592 mm, Larghezza 314 mm, Profondità 244 mm |
| Garanzia | 1 anno contro i difetti di fabbricazione (a condizioni) |
| Utilizzo previsto | Riscaldamento istantaneo dell'acqua in abitazioni, roulotte e barche (ventilazione adeguata richiesta) |
Domande frequenti - EUP11 Morco
Domande degli utenti su EUP11 Morco
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Caldaia in formato PDF gratuitamente! Trova il tuo manuale EUP11 - Morco e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. EUP11 del marchio Morco.
MANUALE UTENTE EUP11 Morco
Montaggio a parete 18
Ventilazione della stanza 18
Collegamento del gas 19
Collegamento dell'acqua 19
Gas di combustione 19
Dispositivo di sicurezza scarico fumi 19
FUNZIONAMENTO 19
Funzione 19
Utilizzo 19
MANUTENZIONE 20
Rimozione del rivestimento 20
Risoluzione dei problemi: problemi e soluzioni 20
PER L'INGEGNERE 21
GARANZIA 21
DATITECNICI 30
ES
ÍNDICE

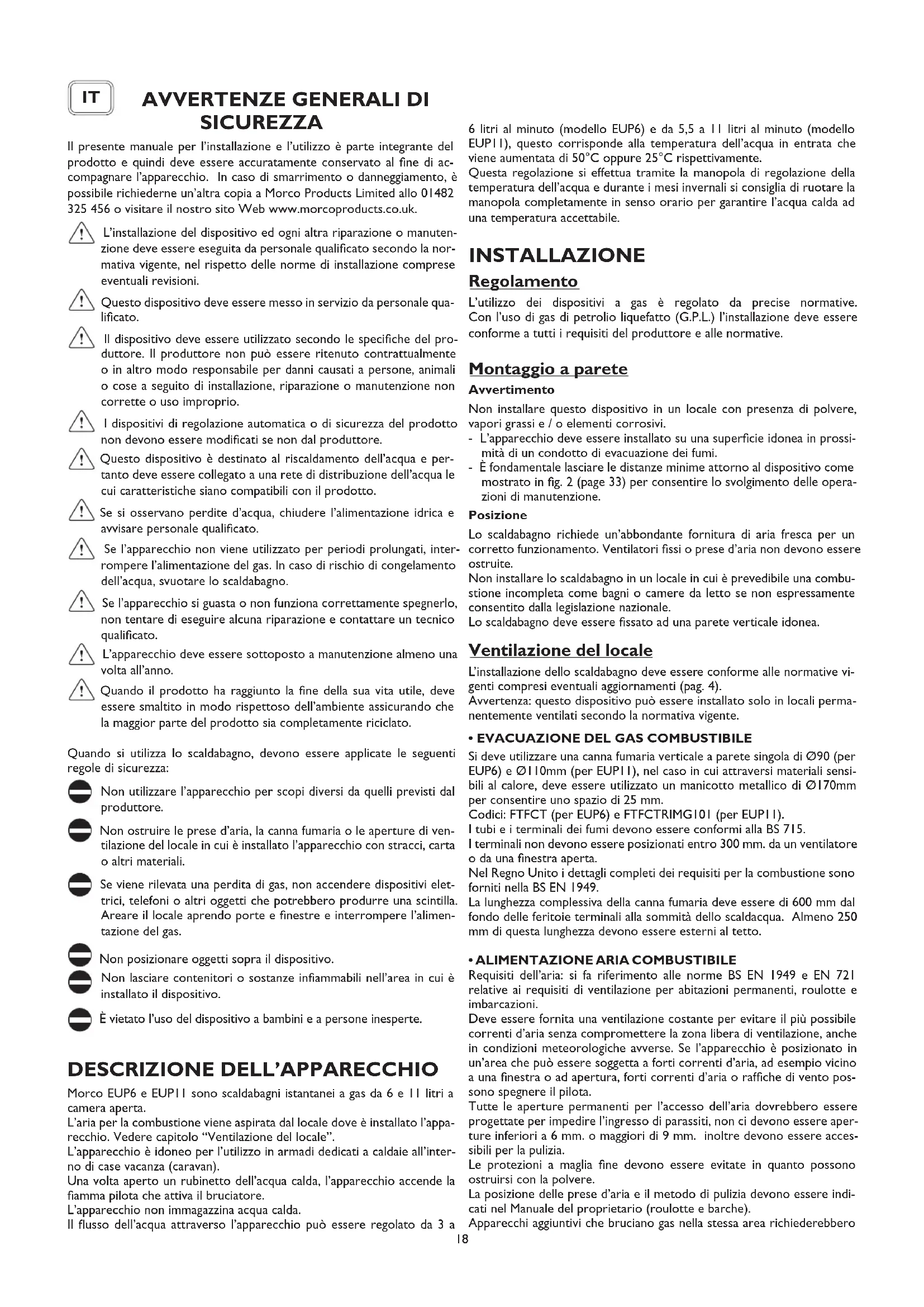

Il presente manuale per l'installazione e l'utilizzo è parte integrante del prodotto e quindi deve essere accuratamente conservato al fine di accompagnare l'apparecchio. In caso di smarrimento o danneggiamento, è possibile richiederne un'altra copia a Morco Products Limited allo 01482325456 o visitare il nostro sito Web www.morcoproducts.co.uk.
L'installazione del dispositivo ed ogni altra riparazione o manutenzione deve essere eseguita da personale qualificato secondo la normativa vigente, nel rispetto delle norme di installazione comprese eventuali revisioni.
Questo dispositivo deve essere messo in servizio da personale qualificato.
Il dispositivo deve essere utilizzato secondo le specifiche del produttore. Il produttore non può essere ritenuto contrattualmente o in altro modo responsabile per danni causati a persone, animali o cose a seguito di installazione, riparazione o manutenzione non corrette o uso improprio.
I dispositivi di regolazione automatica o di sicurezza del prodotto non devono essere modificati se non dal produttore.
Questo dispositivo è destinato al riscaldamento dell'acqua e pertanto deve essere collegato a una rete di distribuzione dell'acqua le cui caratteristiche siano compatibili con il prodotto.
Se si osservano perdite d'acqua, chiudere l'alimentazione idrica e avvisare personale qualificato.
Se l'apparecchio non viene utilizzato per periodi prolungati, interrompere l'alimentazione del gas. In caso di rischio di congelamento dell'acqua, svuotare lo scaldabagno.
Se l'apparecchio si guasta o non funziona correttamente spegnerlo, non tentare di eseguire alcuna riparazione e contattare un tecnico qualificato.
L'apparecchio deve essere sottoposto a manutenzione almeno una volta all'anno.
Quando il prodotto ha raggiunto la fine della sua vita utile, deve essere smaltito in modo rispettoso dell'ambiente assicurando che la maggior parte del prodotto sia completamente riciclato.
Quando si utilizza lo scaldabagno, devono essere applicate le seguenti regole di sicurezza:
Non utilizzare l'apparecchio per scopi diversi da quelli previsti dal produttore.
Non ostruire le prese d'aria, la canna fumaria o le aperture di ventilazione del locale in cui è installato l'apparecchio con stracci, carta o altri materiali.
Se viene rilevata una perdita di gas, non accendere dispositivi elettrici, telefoni o altri oggetti che potrebbero produrre una scintilla. Areare il locale aprendo porte e finestre e interrompere l'alimentazione del gas.
Non posizionare oggetti sopra il dispositivo.
Non lasciare contenitori o sostanze infiammabili nell'area in cui è installato il dispositivo.
È vietato l'uso del dispositivo a bambini e a persone inesperte.
DESCRIZIONE DELL'APPARECCHIO
Morco EUP6 e EUPII sono scaldabagni istantanei a gas da 6 e 11 litri a camera aperta.
L'aria per la combustione viene aspirata dal locale dove è installato l'apparecchio. Vedere capitolo "Ventilazione del locale".
L'apparecchio è idoneo per l'utilizzo in armadi dedicati a caldaie all'interno di case vacanza (caravan).
Una volta aperto un rubinetto dell'acqua calda, l'apparecchio accende la fiamma pilota che attiva il bruciatore.
L'apparecchio non immagazzina acqua calda.
Il flusso dell'acqua attraverso l'apparecchio può essere regolato da 3 a
6 litri al minuto (modello EUP6) e da 5,5 a 11 litri al minuto (modello EUP11), questo corrisponde alla temperatura dell'acqua in entrata che viene aumentata di 50°C oppure 25°C rispettivamente.
Questa regolazione si effettua tramite la manopola di regolazione della temperatura dell'acqua e durante i mesi invernali si consiglia di ruotare la manopola completamente in senso orario per garantire l'acqua calda ad una temperatura accettabile.
INSTALLAZIONE
Regolamento
L'utilizzo dei dispositivi a gas è regolato da precise normative. Con l'uso di gas di petrolio liquefatto (G.P.L.) l'installazione deve essere conforme a tutti i requisiti del produttore e alle normative.
Montaggio a parete
Avvertimento
Non installare questo dispositivo in un locale con presenza di polvere, vapori grassi e / o elementi corrosivi.
- L'apparecchio deve essere installato su una superficie idonea in prossimità di un condotto di evacuazione dei fumi.
- È fondamentale lasciare le distanze minime attorno al dispositivo come mostrato in fig. 2 (page 33) per consentire lo svolgimento delle operazioni di manutenzione.
Posizione
Lo scaldabagno richiede un'abbondante fornitura di aria fresca per un corretto funzionamento. Ventilatori fissi o prese d'aria non devono essere ostruite.
Non installare lo scaldabagno in un locale in cui è prevedibile una combustione incompleta come bagni o camere da letto se non espressamente consentito dalla legislazione nazionale.
Lo scaldabagno deve essere fissato ad una parete verticale idonea.
Ventilazione del locale
L'installazione dello scaldabagno deve essere conforme alle normative vigenti compresi eventuali aggiornamenti (pag. 4).
Avvertenza: questo dispositivo può essere installato solo in locali permanentemente ventilati secondo la normativa vigente.
• EVACUAZIONE DEL GAS COMBUSTIBILE
Si deve utilizzare una canna fumaria verticale a parete singola di ∅90 (per EUP6) e ∅110mm (per EUP11), nel caso in cui attraversi materiali sensibili al calore, deve essere utilizzato un manicotto metallico di ∅170mm per consentire uno spazio di 25 mm.
Codici: FTFCT (per EUP6) e FTFCTRIMG101 (per EUPII).
I tubi e i terminali dei fumi devono essere conformi alla BS 715.
I terminali non devono essere posizionati entro 300 mm. da un ventilatore o da una finestra aperta.
Nel Regno Unito i dettagli completi dei requisiti per la combustione sono forniti nella BS EN 1949.
La lunghezza complessiva della canna fumaria deve essere di 600 mm dal fondo delle feritoie terminali alla sommità dello scaldacqua. Almeno 250 mm di questa lunghezza devono essere esterni al tetto.
• ALIMENTAZIONE ARIA COMBUSTIBILE
Requisiti dell'aria: si fa riferimento alle norme BS EN 1949 e EN 721 relative ai requisiti di ventilazione per abitazioni permanenti, roulotte e imbarcazioni.
Deve essere fornita una ventilazione costante per evitare il più possibile correnti d'aria senza compromettere la zona libera di ventilazione, anche in condizioni meteorologiche avverse. Se l'apparecchio è posizionato in un'area che può essere soggetta a forti correnti d'aria, ad esempio vicino a una finestra o ad apertura, forti correnti d'aria o raffiche di vento possono spegnere il pilota.
Tutte le aperture permanenti per l'accesso dell'aria dovrebbero essere progettate per impedire l'ingresso di parassiti, non ci devono essere aperture inferiori a 6 mm. o maggiori di 9 mm. inoltre devono essere accessibili per la pulizia.
Le protezioni a maglia fine devono essere evitate in quanto possono ostruirsi con la polvere.
La posizione delle prese d'aria e il metodo di pulizia devono essere indicati nel Manuale del proprietario (roulotte e barche).
Apparecchi aggiuntivi che bruciano gas nella stessa area richiederebbero
una ventilazione aggiuntiva.
Se l'apparecchio è installato in un armadio specifico all'interno di una casa vacanze (caravan), la ventilazione richiesta è quella specificata nella norma BS EN 1949, ovvero 10 cm² per kilowatt in ingresso diviso tra alto e basso.
Collegamento del gas
Lo scaldabagno deve essere collegato all'alimentazione del gas tramite un tubo del gas in rame del diametro di 15 mm.
Un rubinetto del gas deve essere montato sull'ingresso del gas sull'apparecchio.
Durante l'installazione o la messa in servizio dello scaldabagno è necessario osservare quanto segue:
- Il diametro del tubo del gas tra la bombola di alimentazione o il serbatoio deve essere conforme alle normative vigenti
- Le dimensioni del regolatore e le specifiche di pressione devono essere corrette per l'applicazione
- Che venga erogato il gas corretto (G.P.L.)
- Tutti i test di pressione e tenuta del gas richiesti devono essere eseguiti durante la messa in servizio.
- Eventuali perdite di gas devono essere controllate con fluido cercafughe durante il funzionamento dell'apparecchio
Non ostruire le aperture di ventilazione dell'area in cui è installato l'apparecchio per evitare pericoli come l'accumulo di gas tossici ed esplosivi.
ATTENZIONE: se l'apparecchio viene fornito con G31 @ 50 mbar rimuovere il tappo di protezione (pos.10 pag. 32) e regolare la vite di pressione in modo che il bruciatore raggiunga la pressione indicata nei dati tecnici.
Collegamento dell'acqua
Collegare lo scaldabagno alla rete idrica.
Osservando frontalmente l'apparecchio l'ingresso dell'acqua fredda è a destra e l'uscita dell'acqua calda è a sinistra.
Inserire il filtro nel raccordo di ingresso della valvola dell'acqua.
Rimuovere il dado di plastica dal raccordo di uscita dell'acqua calda prima di collegarlo alla rete idrica.
Gas di combustione
Per lo scarico dei fumi fare riferimento alle normative vigenti compresi aggiornamenti. Vedere pagina 4.
Lo scaldabagno deve essere collegato ad un idoneo terminale fumi. È necessario osservare quanto segue:
- La canna fumaria deve essere installata verticalmente - attraverso il tetto della casa vacanza (caravan)
- Il diametro del terminale fumi deve corrispondere a quello dello scal-dabagno (90 mm per EUP6 e 110 mm per EUP11)
- La lunghezza complessiva del camino dalla parte superiore dello scal-dabagno alla parte superiore della canna fumaria esterna deve essere di almeno 600 mm. La distanza dalla superficie esterna del tetto alla sommità della canna fumaria esterna deve essere di almeno 250 mm.
Dispositivo di sicurezza fumi
Questo prodotto è dotato di un dispositivo di sicurezza dei fumi.
Il dispositivo garantisce che i fumi escano attraverso la canna fumaria in sicurezza. Il dispositivo di sicurezza fumi è un dispositivo di sicurezza dei fumi che interrompe l'afflusso di gas al bruciatore dello scaldabagno nel caso in cui vi sia un'ostruzione totale o parziale della canna fumaria che non consente la fuoriuscita dei fumi in sicurezza.
Il dispositivo funzionerà anche se la lunghezza della canna fumaria non è corretta.
Per ripristinare il funzionamento dell'apparecchio è necessario chiedere l'intervento di personale qualificato.
Se il dispositivo di sicurezza fumi è difettoso, sarà necessario sostituirlo. Il dispositivo non deve essere rimosso o alterato in alcun modo altrimenti il funzionamento dello scaldabagno può diventare pericoloso.
FUNZIONAMENTO
Funzione
Lo scaldabagno è progettato per produrre acqua calda istantanea. L'acqua calda viene erogata in diversi punti della casa. Se si effettuano piu' prelievi contemporaneamente, l'erogazione di acqua calda sarà ridotta.
Lo scaldabagno ha 2 comandi principali:
- Una manopola di regolazione del gas (A fig 4 pag. 35)
- Una manopola di regolazione dell'acqua (B fig 4 pag. 35).
Posizionando la manopola di regolazione gas al minimo (fig. 4), si avrà circa il 50% della potenza disponibile. Ruotando la manopola in senso antiorario, il livello di potenza aumenterà tra il 50% e il 100%.
In questo modo si puo' variare la temperatura dell'acqua erogata.
La manopola di regolazione dell'acqua consente di erogare l'acqua tra il 50% e il 100% della capacità dello scaldabagno.
In pratica con la manopola di regolazione dell'acqua al valore minimo si avrà un minor flusso di acqua e una maggiore temperatura, viceversa con manopola al massimo il flusso aumenterà mentre la temperatura si abbasserà.
Nel Regno Unito vanno eseguiti i seguenti controlli:
- Controllo del gas: sempre impostato al 100% (manopola gas completamente ruotata in senso antiorario)
- Controllo dell'acqua impostato al 100% (manopola acqua completamente in senso orario) durante i mesi invernali
- Controllo dell'acqua impostato tra il 100% e il 50% durante i mesi estivi per soddisfare le preferenze del cliente.
Utilizzo (fig. 4 pag. 35)
Assicurarsi che il rubinetto del gas dell'apparecchio e tutti i rubinetti dell'acqua siano chiusi
- Attivare l'alimentazione esterna del gas sulla bombola o sul serbatoio
- Accendere altri apparecchi a gas come il piano cottura o il fuoco e lasciarli funzionare per 30 secondi - questo per spurgare l'aria dal sistema del gas
- Aprire la valvola di intercettazione gas dell'apparecchio, posta immediatamente sotto lo scaldabagno sulla tubazione ingresso gas
- Ruotare la manopola A in posizione pilota (★), premere la manopola fino in fondo e tenerla premuta
- Premere il pulsante piezoelettrico (pos. 11 fig. 1) fino a quando la scintilla non accende la fiamma pilota. La fiamma può essere vista attraverso il foro presente sulla parte anteriore del mantello guardando leggermente verso l'alto e verso sinistra. Quando si accende, tenere premuta la manopola di regolazione del gas (A) per 20-30 secondi. Se il pilota non rimane acceso quando si rilascia la manopola, ripetere la procedura
- Ruotare la manopola A in direzione della fiamma grande (i) durante la rotazione è necessario mantenere la manopola leggermente premuta fino al raggiungimento della posizione finale
- Da questo momento il dispositivo è in grado di produrre acqua calda su richiesta. L'apertura del rubinetto dell'acqua calda provoca l'accensione del bruciatore principale e viceversa chiudendo il rubinetto dell'acqua calda si spegne il bruciatore principale ma la fiamma pilota rimane accesa per successivi prelievi.
- In caso di spegnimento accidentale del bruciatore principale o della fiamma pilota, la valvola gas blocca automaticamente l'uscita del gas entro 60 secondi per evitare ogni pericolo. Per ripristinare l'apparecchio, ripetere i passaggi precedenti
L'apparecchio si spegne ruotando la manopola A in posizione (● OFF).
Quando lo scaldabagno non viene utilizzato per lunghi periodi chiudere la valvola di intercettazione del gas dell'apparecchio o la valvola del gas G.P.L. sulla bombola / serbatoio.
Per ottenere prestazioni ottimali nel tempo, è opportuno far effettuare un controllo dell'apparecchio da personale qualificato almeno una volta all'anno.
PRECAUZIONI DA PRENDERE IN CASO DI GELO
Se esiste la possibilità che il locale in cui è installato l'apparecchio possa raggiungere una temperatura inferiore a 0°C con conseguente rischio di gelo, l'apparecchio deve essere svuotato di tutta l'acqua:
- Disinserire l'interruttore onnipolare esterno allo scaldabagno e chiudere il rubinetto del gas a monte dello scaldabagno.
- Chiudere il rubinetto di entrata dell'acqua fredda
- Aprire eventuali rubinetti di scarico posti sulla tubazione dell'acqua calda / fredda
- Aprire tutti i rubinetti dell'acqua calda e fredda
- Ruotare completamente in senso antiorario la manopola di regolazione dell'acqua
- Tutti i dettagli sono disponibili nella sezione “Risoluzione dei problemi” su www.morcoproducts.co.uk
- Un riepilogo è disponibile a pagina 21.
Per riutilizzare l'apparecchio, procedere in senso inverso.
MANUTENZIONE
Per mantenere l'apparecchio alla massima efficienza, fare eseguire almeno una volta all'anno un controllo di manutenzione da parte di personale qualificato.
Prima di eseguire operazioni di pulizia o manutenzione, apertura o smontaggio del mantello, spegnere il dispositivo e interrompere l'alimentazione del gas. Verificare il bruciatore principale e la fiamma pilota, l'elettrodo di accensione, la valvola di sicurezza e che non vi siano perdite di gas o acqua.
Verificare che nulla ostruisca i passaggi all'interno dello scambiatore di calore o della canna fumaria
Per pulire l'esterno dei pannelli utilizzare un panno con acqua e sapone. Non utilizzare solventi, polveri o spugne abrasive.
Non pulire il dispositivo e / o le sue parti con materiali infiammabili (es. Benzina, alcool, gasolio ecc.).
Rimozione del mantello
Per rimuovere il mantello attenersi alla procedura seguente:
- Rimuovere le manopole di regolazione (C e D fig.5 pag. 35)
- Rimuovere le viti (E fig.5 pag. 35)
- Spostare verso l'alto il mantello allo scopo di liberarlo dai ganci superiori e laterali
- Spostare il mantello in avanti
- Per reinserire il mantello, seguire i passaggi precedenti in ordine inverso.
RISOLUZIONE DEI PROBLEMI
Per il miglior funzionamento dello scaldabagno, per prolungarne la durata e garantire che sia sempre sicuro, dovrebbe essere ispezionato almeno una volta all'anno da un tecnico esperto.
Il tecnico deve eseguire le seguenti operazioni di manutenzione:
- Rimuovere eventuale ruggine dal bruciatore
- Rimuovere eventuali depositi dagli elettrodi
- Pulire la camera di combustione
- Verificare l'accensione, lo spegnimento e la funzionalità generale del dispositivo
- Verificare che i tubi e gli attacchi del gas e dell'acqua siano sigillati
Attenzione: le indicazioni seguenti sono indirizzate unicamente a tecnici qualificati ed autorizzati ad interventi sull'apparecchio.
| PROBLEMI CAUSE SOLUZIONI | ||
| Non c'è scintilla - Cavo elettrico dell'elettrodo | staccato- Componente piezoelettrico rotto- Elettrodo danneggiato | - Inserire- Sostituire- Sostituire |
| Non si accende il pilota in presenza di scintilla - | Iniettore pilota bloccato- La posizione di attivazione dell'elettrodo deve essere modificata- Manca alimentazione gas- Aria nella tubazione del gas | - Pulire immergendo in solvente o sostituire- Adeguare- Aprire la valvola di intercettazione gas dell'apparecchio- Spurgare l'aria accendendo tutti i fornelli a gas per 30 secondi |
| Il pilota non rimane acceso - Termocoppia difettosa | - Valvola magnetica rotta- Termostato fumi difettoso o attivato | - Sostituire- Sostituire- Verificare la canna fumaria / ventilazione- Sostituire |
| Pilota acceso ma il bruciatore resta spento - Insufficiente pressione dell'acqua- Il diaframma è rotto | - Aumentare la pressione dell'acqua- Ruotare la monopola B in senso orario- Sostituire | |
| Non si spegne il bruciatore alla chiusura dell'acqua | - Sporcizia sulla sede dell'otturatore gas- Pistoncino o stelo della valvola acqua blocca-to in apertura- Controllare la pressione di alimentazione gas | - Verificare, pulire- Smontare, pulire ed eventualmente sostituire- Regolare e nel caso sostituire il regolatore di pressione della bombola |
| Ritardo di accensione del bruciatore - la fiamma del bruciatore pilota è troppo lon-tana dalla fiamma del bruciatore principale o è troppo corta | - controllare la pressione del gas in ingresso, pulire l'iniettore e il bruciatore pilota | |
| Le lamelle dello scambiatore si sporcano in breve tempo | - Cattivo tiraggio, condizioni meteorologiche avverse o ambiente troppo polveroso- Fiamma gialla- Eccessivo consumo di gas | - Controllare efficienza canna fumaria- Controllare tipo di gas e pulire il bruciatore- Controllare la pressione del gas e regolare |
PER IL TECNICO - AVVIAMENTO DELL'APPARECCHIO E CONTROLLI FINALI
Avviare lo scaldabagno seguendo le indicazioni riportate nella sezione “Utilizzo” a pag. 19, verificando che funzioni correttamente. Prestare particolare attenzione al colore delle fiamme assicurandosi che non vi siano ingiallimenti che indicherebbero che il venturi del bruciatore è ostruito da polvere o insetti.
Controllare la pressione di esercizio del gas con l'apparecchio a piena potenza sulla presa di pressione di ingresso (pos.10 fig. 1).
Controllare la pressione del bruciatore con l'apparecchio a pieno carico (pos. 8b fig. 1). Verificare che la pressione sia quella indicata nella tabella dati tecnici.
Questi scaldabagni a gas sono impostati in fabbrica per essere utilizzati con il gas specificato sull'imballo e sulla matricola dell'apparecchio.
Controllare che la canna fumaria non perda: chiudere tutte le porte e le finestre del locale in cui è installato lo scaldabagno. Se nella stanza sono presenti ventilatori o estrattori, questi devono essere accesi al massimo.
Accendi qualsiasi altro apparecchio a fiamma libera (ad esempio il fuoco dei fornelli a gas). Accendere lo scaldabagno aprendo un rubinetto dell'acqua calda al massimo e farlo funzionare per 5 minuti per consentire alla canna fumaria di riscaldarsi.
Posizionare un fiammifero a lato dell'apertura della cappa assicurandosi che l'estremità del fiammifero si trovi centralmente, verificare che il fumo venga aspirato dalla canna fumaria e non torni nel locale di installazione.
Se viene rilevata una fuoriuscita di fumo, far funzionare l'apparecchio per altri 10 minuti e poi ripetere il test. Se si rilevano ancora delle fuoriuscite, verificare la presenza di ostruzioni nella canna fumaria, verificare che sia installato il corretto terminale fumi e che sia presente la corretta ventilazione. Verificare anche che la ventilazione non sia stata bloccata.
CURA DELL'APPARECCHIO
- PRECAUZIONI
- Contro l'occlusione (calcare)
Se l'apparecchio viene installato in una zona con acqua molto dura, con il tempo possono verificarsi le seguenti condizioni:
- Un calo della temperatura dell'acqua calda
- Una riduzione del flusso di acqua calda.
Ciò significa che lo scambiatore di calore può essere occluso.
Nota: la rimozione di occlusioni / disincrostazione deve essere eseguita utilizzando liquido disincrostante o acido cloridrico diluito. Si consiglia di far circolare il liquido disincrostante attorno allo scambiatore di calore per accelerare il processo.
• MANUTENZIONE ANNUALE
Gli scaldacqua a gas sono apparecchiature robuste progettate per funzionare a lungo con requisiti di manutenzione minimi. L'unica manutenzione ordinaria richiesta è la pulizia (annuale) del corpo scaldante e del bruciatore. Se l'apparecchio è installato in una casa vacanze, si consiglia di farlo all'inizio di ogni stagione.
• PULIZIA DEL BRUCIATORE PRINCIPALE
Per effettuare la pulizia annuale del bruciatore, procedere come segue:
- Chiudere l'alimentazione del gas, rimuovere il mantello e il bruciatore.
- Pulire delicatamente la superficie del bruciatore con una spazzola e un aspirapolvere. Quindi soffiare per rimuovere eventuali particelle di polvere smosse durante l'operazione di spazzolatura.
- Controllare che i venturi nel bruciatore principale non siano occlusi da insetti e ragnatele.
• PULIZIA SCAMBIATORE DI CALORE
Per effettuare la pulizia annuale dello scambiatore procedere come segue:
- Chiudere l'alimentazione del gas
- Chiudere il rubinetto di entrata dell'acqua fredda
- Aprire tutti i rubinetti dell'acqua calda e fredda
- Rimuovere lo scambiatore e pulirlo spazzolando delicatamente le alette. La fuliggine, se trovata, deve essere rimossa mediante lavaggio e la causa della fuliggine deve essere indagata.
• PULIZÍA DEL PILOTA
Se la fiamma del pilota è gialla e la valvola di sicurezza impiega molto tempo per aprirsi, significa che l'iniettore pilota o il bruciatore pilota è parzialmente bloccato.
L'iniettore pilota può essere sporcato da contaminanti presenti all'interno del gas, mentre il bruciatore pilota è solitamente contaminato da insetti (ragni / sacche di uova).
Se soffiando attraverso l'iniettore o immergendolo nel solvente non si riesce a eliminare l'occlusione, è necessario montare un nuovo iniettore.
Quando il pilota funziona normalmente, la fiamma dovrebbe avere una forma conica di colore blu stabile.
Per pulire il bruciatore pilota, procedere come segue:
- Chiudere l'alimentazione del gas, rimuovere il mantello. Rimuovere l'iniettore pilota, allentando prima il dado della rampa di alimentazione, e svitando l'iniettore pilota dal bruciatore pilota
- Rimuovere lo sporco dall'interno del bruciatore pilota utilizzando uno scovolino e soffiare per rimuovere eventuali ulteriori detriti.
- Sostituire l'iniettore pilota, assicurandosi che le guarnizioni siano montate correttamente.
PREPARATIVI PER L'INVERNO
Preparativi per l'inverno di case vacanza (mobil home) con scaldabagno.
L'acqua dolce si congela a 0°C e si espande del 9% con una forza significativa che potrebbe rovinare:
- Tubazioni
• Componenti scaldabagno - Rubinetti e valvole
SCARICARE L'IMPIANTO
Se durante l'inverno si lascia acqua all'interno dell'impianto della casa vacanze, si corre il rischio di danni. Questo può essere evitato solo rimuovendo l'acqua dall'impianto.
Si potrebbe svuotare l'impianto da soli utilizzando la procedura nella sezione dedicata, ma RACCOMANDIAMO VIVAMENTE di farlo eseguire da un tecnico esperto poiché molti impianti possono essere completamente svuotati solo soffiando l'acqua e ciò richiede attrezzature specializzate.
Le parti più comuni che vengono danneggiate dal gelo su uno scaldabagno sono il gruppo idraulico e lo scambiatore di calore, c'è inoltre la possibilità che si danneggino anche i rubinetti della doccia e i costi per la sostituzione possono essere elevati, vedere il nostro sito Web per i prezzi di ricambio dello scaldabagno.
SCARICARE L'IMPIANTO SENZA ATTREZZATURA SPECIALISTICA
- Chiudere il rubinetto di intercettazione dell'acqua all'esterno di case vacanza (mobil home)
- Aprire tutti i rubinetti dell'acqua calda e fredda e i rubinetti della doccia e posizionare il soffione della doccia nel piatto
- Utilizzare il manuale del proprietario della casa vacanze per individuare tutti i rubinetti di scarico dell'acqua - alcuni di questi potrebbero non essere visibili
- Aprire tutti i rubinetti di scarico
Questa procedura non garantisce che tutta l'acqua uscirà dal sistema.
La maggior parte delle case moderne ha doppie valvole di ritegno nei miscelatori doccia TMV2 che intrappolano l'acqua e interrompono il flusso dell'acqua intorno al sistema una volta che i rubinetti di scarico sono aperti. Può sembrare che tutta l'acqua sia uscita dall'impianto, ma attenzione!
Per ovviare a questo problema vanno rimosse le valvole del miscelatore doccia dall'impianto dopo aver interrotto l'alimentazione di acqua fredda e aperti i rubinetti di scarico.
La rimozione di alcuni miscelatori doccia richiede l'uso di attrezzi speciali. Inoltre la disposizione dei tubi può causare sacche d'aria che lasciano acqua all'interno di componenti dello scaldabagno o nel miscelatore della doccia. Per ripristinare il normale funzionamento della casa vacanza, procedere in senso inverso a quanto sopra descritto.
Questa procedura può funzionare, ma l'unico modo per essere sicuri è far fuoriuscire l'acqua utilizzando aria compressa a una pressione massima di 3 bar.
GARANZIA
Lo scaldacqua è garantito contro i difetti di fabbricazione per un anno dalla data di prima messa in servizio. Tuttavia la garanzia è soggetta alla prova della messa in servizio in conformità con la legge sulla sicurezza del gas (installazione e uso) del 1998. La garanzia non copre i difetti causati dalla mancanza di manutenzione. La garanzia di Morco Products Ltd. coprirà le parti e la manodopera se l'apparecchio è stato montato come parte dell'attrezzatura originale in una casa per le vacanze in roulotte o in un veicolo per il tempo libero. Gli apparecchi distribuiti come apparecchiature non originali direttamente da Morco Products Ltd. o da altri commercianti sono soggetti a una politica di restituzione alla base per la riparazione e la restituzione.
In alternativa alla restituzione dell'apparecchio forniremo ricambi e consulenza per la riparazione di apparecchi difettosi a condizione che possiamo parlare con l'ingegnere competente registrato per la sicurezza del gas coinvolto nell'installazione o nella riparazione dell'apparecchio difettoso.
In base a questo approccio, non sarà offerto alcun compenso per la mano-dopera necessaria per la rimozione e il rimontaggio dell'apparecchio o per qualsiasi lavoro/viaggio coinvolto nell'installazione dei pezzi di ricambio.
Esclusioni dalla garanzia:
- Danni causati dal gelo
- Ridimensionamento dello scambiatore di calore
- Iniettori pilota bloccati
- Insetti o detriti nel bruciatore o nello scambiatore di calore
- Filtri del gas o dell'acqua ostruiti
- Funzionamento errato causato da miscelatori o doccetta TMV2 danneggiati
- Errata installazione dell'apparecchio o della canna fumaria
- Bassa pressione dell'acqua
Si prega di notare che la prova della messa in servizio ai fini della presente garanzia è una copia del certificato di messa in servizio compilato dal Gas Safe Engineer o da altro personale qualificato.
