Digitool MX16 - Attrezzatura audio professionale PEAVEY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Processore audio digitale programmabile (Digital Programmable Audio Multi Processor)
Marca	Peavey
Modello	Digitool MX16
Ingressi audio	8 ingressi microfono/linea isolati, 1 ingresso AES stereo, 8 ingressi CV
Uscite audio	8 uscite linea isolate e asservite
Alimentazione fantasma	+48 V commutabile per ingresso
Schermo	LCD a colori grafico
Connettività	USB (pannello anteriore), Ethernet (pannello posteriore), RS-485 (2 porte RJ-45)
Elaborazione digitale	DSP 32 bit a virgola mobile, frequenza di campionamento 48 kHz
Funzioni di elaborazione	Matrice di routing, equalizzazione parametrica, filtri passa-alto/passa-basso, ritardo (fino a 2,5 s), compressione/limitatore, noise gate, Automix, generatore di segnale
Vumetri	16 file a 5 segmenti (8 ingressi + 8 uscite)
Pulsanti Mute	16 pulsanti retroilluminati (8 ingressi + 8 uscite)
Dimensioni (L x P x H)	19 x 13,125 x 3,5 pollici (48,26 x 33,34 x 8,89 cm)
Peso netto	5 kg (11 lb)
Alimentazione elettrica	100-240 V CA, 50/60 Hz, 20 W
Sicurezza	Blocco tramite password (predefinita: 1234) delle modifiche locali/remote e dei pulsanti Mute
Manutenzione e pulizia	Utilizzare un panno asciutto per la pulizia; non esporre all'umidità
Ricambi e riparabilità	Riparazione solo da tecnico autorizzato Peavey; aggiornamento del firmware possibile in loco

Domande frequenti - Digitool MX16 PEAVEY

Come collegare un microfono al Digitool MX16?

Utilizzare un cavo XLR (pin 2 caldo) o un connettore Euro (morsettiera) a seconda del modello. Collegare il segnale all'ingresso (+) e la schermatura al terminale (-). Regolare la sensibilità nel menu INPUT > HARDWARE. Attivare l'alimentazione fantasma +48 V se necessario, dopo aver disattivato l'audio del canale.

Come configurare il Digitool MX16 tramite computer?

Collegare un cavo USB (porta B sul pannello anteriore) o Ethernet (pannello posteriore) al PC. Scaricare il software di configurazione gratuito da aa.peavey.com/download/. Seguire le istruzioni di installazione per controllare e programmare il dispositivo.

Cosa fare se lo schermo rimane blu e non è possibile modificare i parametri?

Premere il pulsante Edit situato a destra del pulsante rotativo Adjust. Il pulsante Edit deve essere premuto per consentire le modifiche. Si disattiva automaticamente dopo alcuni minuti di inattività.

Come utilizzare l'ingresso AES/EBU digitale?

Collegare una sorgente AES3 stereo all'ingresso AES. Nel menu INPUT > HARDWARE, selezionare la coppia di canali dispari/pari per assegnare l'ingresso AES. Il convertitore integrato accetta frequenze di campionamento da 24 kHz a 192 kHz.

Come regolare il livello di uscita massimo per evitare il clipping?

Andare nel menu OUTPUTx > HARDWARE. Utilizzare il parametro MAX LEVEL per impostare il livello di uscita massimo in dBu (da -24 a +24 dBu). Osservare il vumetro di uscita per rimanere sotto la soglia di clipping (spia rossa).

Posso utilizzare il Digitool MX16 all'aperto o in ambienti umidi?

No, l'apparecchio non deve essere esposto a pioggia o umidità. Installarlo in un luogo asciutto e ventilato, lontano da fonti di calore.

Come reimpostare la password dimenticata?

La password predefinita è 1234. Se è stata modificata e persa, contattare il supporto Peavey all'indirizzo [e-mail] per assistenza.

Quali tipi di cavi utilizzare per gli ingressi CV?

Gli ingressi CV accettano un potenziometro da 10 kΩ o inferiore, o una tensione esterna da 0 a +10 V. Collegare il filo caldo al terminale (+) e la schermatura al terminale GND.

Come copiare le impostazioni da un ingresso a un altro?

Utilizzare la funzione copia/incolla disponibile nelle schermate di elaborazione. Selezionare l'ingresso sorgente, premere Copy, quindi selezionare l'ingresso di destinazione e premere Paste. È possibile copiare configurazioni complete.

Cosa significa il colore degli indicatori Mute?

Se il pulsante Mute è spento, il canale non è assegnato nella matrice. Se è rosso, l'audio è disattivato. Se è verde, il canale è attivo e l'audio non è disattivato.

MANUALE UTENTE Digitool MX16 PEAVEY

Atto ad avvisare l'utente in merito alla presenza "voltaggio pericoloso" non isolato all'interno della scatola del prodotto che potrebbe avere una magnitudo sufficiente a costituire un rischio di scossa elettrica per le persone.

Atto ad avvisare l'utente in merito alla presenza di istruzioni operative e di assistenza importanti (manutenzione) nel libretto che accompagna il prodotto.

ATTENZIONE: Rischio di scossa elettrica — NON APRIRE!

ATTENZIONE: per ridurre il rischio di scossa elettrica, non rimuovere il coperchio. Non vi sono parti utili all'utente all'interno. Fare riferimento a personale addetto qualificato.

AVVERTENZA: per prevenire il rischio di scossa o il rischio di incendio, questo apparecchio non dovrebbe essere esposto a pioggia o umidità, e oggetti riempiti con liquidi, come vasi, non dovrebbero essere posizionati sopra questo apparecchio. Prima di usare questo apparecchio, leggere la guida operativa per ulteriori informazioni.

Morsetto di terra di protezione. L'apparecchio deve essere collegato a una presa di corrente di rete con un conduttore di terra.

ATTENZIONE: Durante uso di apparecchiature elettriche vanno osservate alcune precauzioni basilari, tra cui le seguenti:

1. Leggete queste istruzioni.

2. Conservate le istruzioni.

3. Rispettate tutte le avvertenze.

4. Seguite le istruzioni.

5. Non usate questo prodotto vicino all'acqua.

6. Pulite esclusivamente con un panno asciutto.

7. Non ostruite le fessure di ventilazione. Installate il dispositivo seguendo le istruzioni del produttore.

8. Il prodotto va collocato lontano da sorgenti di calore quali radiatori, pompe di calore, stufe o altri dispositivi che generano calore (compresi gli amplificatori).

9. Non eliminate i dispositivi di sicurezza come spine polarizzate o con messa a terra. La spina polarizzata ha due lame, una più grande dell'altra. La spina con messa a terra ha due contatti più un terzo per la terra. Il contatto più largo o terzo polo è indispensabile per la vostra sicurezza. Se la spina fornita non adatta alla vostra presa, mettevei in contatto con un elettricista per la sostituzione della presa obsoleta.

10. Fate attenzione a non camminare o incastrare il cavo di alimentazione, soprattutto in prossimità della spina o del punto in cui si collega all'apparecchiatura.

11. Usate solo accessori originali forniti dal costruttore.

12. L'apparato va usato esclusivamente con il supporto indicato dal produttore o venduto con l'apparato. Se intendete adoperare un carrello su ruote, fate attenzione quando spostate apparecchio e supporto per evitare che la loro caduta possa causare danni a cose o persone.

13. Scollegatelo l'apparecchio dalla presa di corrente durante un temporale con fulmini o quando non s'intende usare per un lungo periodo.

14. L'assistenza va eseguita esclusivamente da personale autorizzato. È necessario ricorrere all'assistenza se il dispositivo ha subito danni, per esempio si sono rovinati il cavo di alimentazione o la spina, all'interno è caduto del liquido o un oggetto, il dispositivo è rimasto esposto alla pioggia o all'umidità, non funziona normalmente o è caduto a terra.

15 Non rimuovete lo spinotto della terra. Collegate il dispositivo esclusivamente a una presa di corrente del tipo indicato accanto alla targhetta posta vicino al cavo di alimentazione.

1. Se questo prodotto deve essere montato a rack, è necessario sostenerlo anche nella parte posteriore.

2. Nota per UK: Se i colori dei fili nel cavo di alimentazione per questa unità non corrispondono con i terminali della vostra spina, procedere come segue: a) Il filo di colore verde/giallo deve essere collegato al terminale che marcato con lettera E, o simbolo di terra, o colore verde o verde/giallo. b) Il filo di colore blu deve essere collegato al terminale marcato con la lettera N o di colore Nero. c) Il filo di colore marrone deve essere collegato al terminale marcato con la lettera L o di colore Rosso.

3. Questo apparato elettrico non deve essere esposto a gocce o schizzi, va in ogni caso evitato di appoggiare oggetti contenenti liquidi, come bicchieri, sull'apparecchio.

4. L'interruttore on/off in questa unità non interrompe entrambi i lati della rete di alimentazione. All'interno dell'apparecchio può essere presente elettricità anche con interruttore on/off in posizione off. La spina o il cavo di alimentazione è utilizzato come sezionatore, il dispositivo di sezionamento deve restare sempre operativo.

5. L'esposizione a livelli di volume molto elevati può causare la perdita permanente dell'udito. La predisposizione alla perdita dell'udito causata da livelli elevati di volume varia notevolmente da persona a persona, ma quasi tutti subiscono una perdita di udito almeno parziale se soggetti a volume di livello elevato per un tempo sufficientemente lungo. L'ufficio Lavoro e Salute del governo degli USA (OSHA) ha elaborato la seguente tabella di tolleranza ai rumori:

Esposizione giornaliera in ore Livello sonoro dBA, Slow response

8 90
6 92
4 95
3 97
2 100
1 1/2 102
1	110
1/4 o minore

Secondo l'OSHA, l'esposizione a livelli di volume al di sopra dei limiti stabiliti può causare una perdita almeno parziale dell'udito. Quando si adopera questo sistema di amplificazione, è necessario indossare auricolari o apposite protezioni per il condotto auditivo, per evitare la perdita permanente dell'udito se l'esposizione supera i limiti sopra riportati. Per evitare di esporvi al rischio di danni derivanti da elevati livelli di pressione sonora, si raccomanda di adoperare delle protezioni per gli orecchi quando si usano attrezzature in grado di produrre elevati livelli sonori, come quest'amplificatore.

CONSERVATE QUESTE ISTRUZIONI!

INSTRUÇÕES IMPORTANTES DE SEGURANÇA

Simbolo presente nell'allegato IV_(OJ(L)37/38,13.02.03 della direttiva 2002/96/CE e definito nello standard EN 50419: 2005

La barra è il simbolo indicante un nuovo rifiuto ed è applicata esclusivamente ad apparecchiature prodotte successivamente al 13 agosto 2005

Corretto smaltimento di questo prodotto. Questo simbalo indica che questo prodotto non deve essere smaltito insieme ad altri rifiuti domestici in tutta Europa. Per prevenire possibili danni all'ambiente o alla salute umana dovuti allo smaltimento non ragolamentato dei rifiuti, è necessario riciclarlo responsabilmente al fine di promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo usato, utilizzare i sistemi di restituzione e raccolta o contattare il rivenditore presso il quale il prodotto è stato acquistato. Quest'ultimo può occuparsi del riciclaggio ambientale sicuro di questo prodotto.

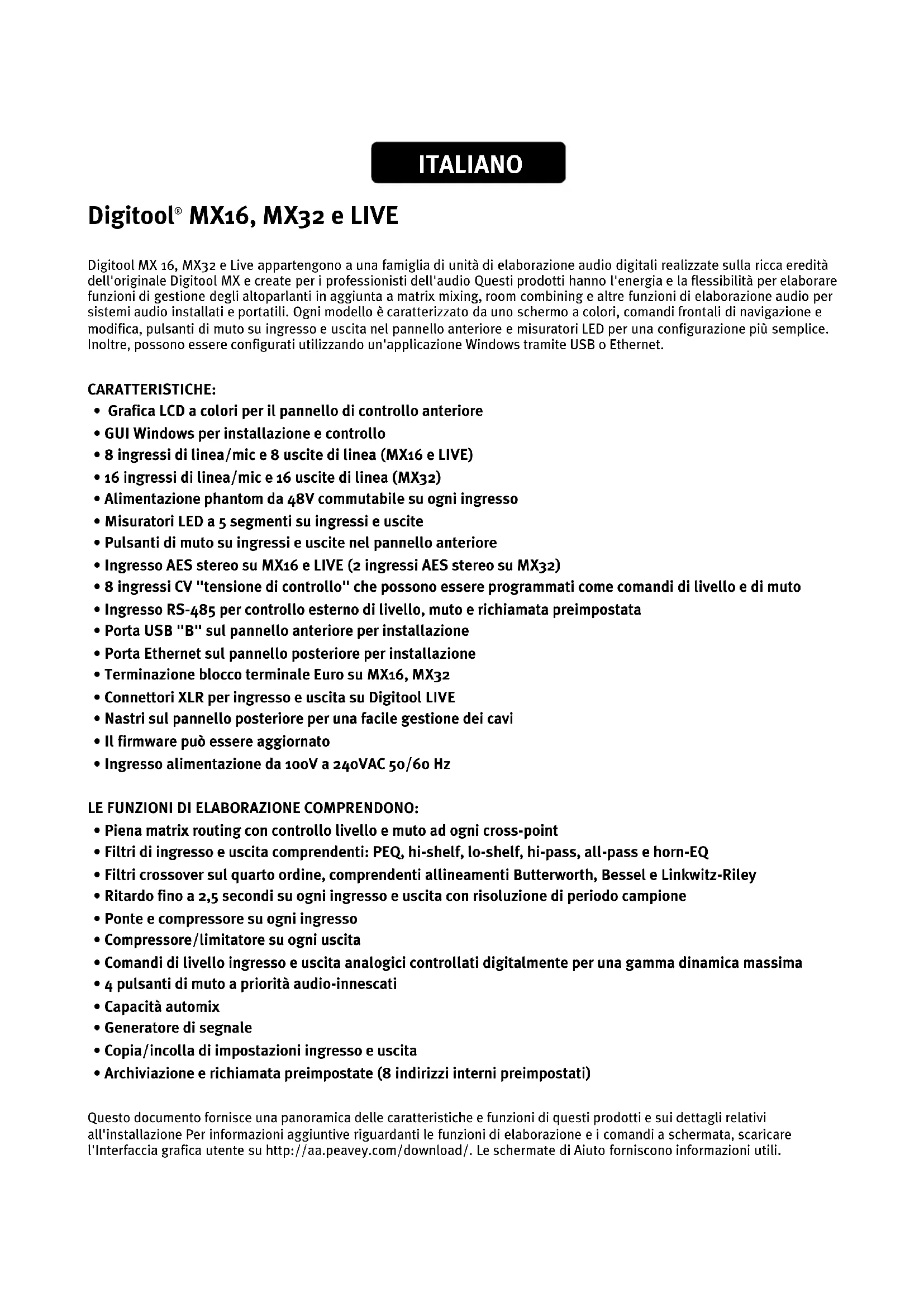

Digitool MX 16, MX32 e Live appartengono a una famiglia di unità di elaborazione audio digitali realizzate sulla ricca eredità dell'originale Digitool MX e create per i professionisti dell'audio Questi prodotti hanno l'energia e la flessibilità per elaborare funzioni di gestione degli altoparlanti in aggiunta a matrix mixing, room combining e altre funzioni di elaborazione audio per sistemi audio installati e portatili. Ogni modello è caratterizzato da uno schermo a colori, comandi frontali di navigazione e modifica, pulsanti di muto su ingresso e uscita nel pannello anteriore e misuratori LED per una configurazione più semplice. Inoltre, possono essere configurati utilizzando un'applicazione Windows tramite USB o Ethernet.

CARATTERISTICHE:

• Grafica LCD a colori per il pannello di controllo anteriore
• GUI Windows per installazione e controllo
• 8 ingressi di linea/mic e 8 uscite di linea (MX16 e LIVE)
• 16 ingressi di linea/mic e 16 uscite di linea (MX32)
• Alimentazione phantom da 48V commutabile su ogni ingresso
• Misuratori LED a 5 segmenti su ingressi e uscite
• Pulsanti di muto su ingressi e uscite nel pannello anteriore
• Ingresso AES stereo su MX16 e LIVE (2 ingressi AES stereo su MX32)
• 8 ingressi CV "tensione di controllo" che possono essere programmati come comandi di livello e di muto
• Ingresso RS-485 per controllo esterno di livello, muto e richiamata preimpostata
• Porta USB "B" sul pannello anteriore per installazione
• Porta Ethernet sul pannello posteriore per installazione
• Terminazione blocco terminale Euro su MX16, MX32
• Connettori XLR per ingresso e uscita su Digitool LIVE
• Nastri sul pannello posteriore per una facile gestione dei cavi
• Il firmware può essere aggiornato
• Ingresso alimentazione da 100V a 240VAC 50/60 Hz

LE FUNZIONI DI ELABORAZIONE COMPRENDONO:

• Piena matrix routing con controllo livello e muto ad ogni cross-point
• Filtri di ingresso e uscita comprendenti: PEQ, hi-shelf, lo-shelf, hi-pass, all-pass e horn-EQ
• Filtri crossover sul quarto ordine, comprendenti allineamenti Butterworth, Bessel e Linkwitz-Riley
• Ritardo fino a 2,5 secondi su ogni ingresso e uscita con risoluzione di periodo campione
• Ponte e compressore su ogni ingresso
• Compressore/limitatore su ogni uscita
• Comandi di livello ingresso e uscita analogici controllati digitalmente per una gamma dinamica massima
• 4 pulsanti di muto a priorità audio-innescati
• Capacità automix
• Generatore di segnale
• Copia/incolla di impostazioni ingresso e uscita
• Archiviazione e richiamata preimpostate (8 indirizzi interni preimpostati)

Questo documento fornisce una panoramica delle caratteristiche e funzioni di questi prodotti e sui dettagli relativi all'installazione Per informazioni aggiuntive riguardanti le funzioni di elaborazione e i comandi a schermata, scaricare l'Interfaccia grafica utente su http://aa.peavey.com/download/. Le schermate di Aiuto forniscono informazioni utili.

digitool™ LIVE digital programmable audio multi processor* parameter menu function adjust program ext inputs 1 2 3 4 5 6 7 8 0 1 2 3 4 5 6 7 8 0 1 2 3 4 5 6 7 8 0 1 2 3 4 5 6 7 8 Pachit MADE IN U.S.A. program port

ELABORAZIONE:

Digitool® utilizza un DSP a virgola mobile da 32 bit per eseguire tutte le funzioni del segnale. Per ottenere prestazioni ottimali con questo prodotto, mantenere un forte livello nominale sotto l'aggancio sull'ingresso e sull'uscita. Usare l'HARDWARE, inserendo il pulsante SENSITIVITY osservando il misuratore di ingresso per ottimizzare le prestazioni di ingresso. Sul lato dell'uscita, regolare il MATRIX LEVEL OUT mentre il misuratore di uscita raggiunge la conversione di uscita ottimale. Usare il MAX LEVEL dell'HARDWARE ....» per combinare nel miglior modo possibile l'uscita al prodotto da creare.

L'ordine delle funzioni di elaborazione nell'UI e nel G UI di Windows del pannello anteriore riflette l'ordine in cui quelle funzioni sono elaborate nel DSP. Per gli ingressi, la funzione HARDWARE è sempre la prima e la funzione LEVEL TO MATRIX è sempre l'ultima Per le uscite, il MATRIX LEVEL OUT è il primo processo e l'HARDWARE l'ultimo.

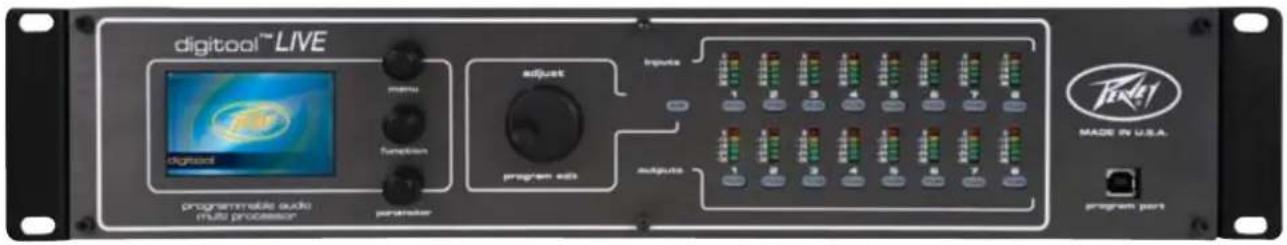

NAVIGAZIONE SCHERMO

I tre codificatori immediatamente alla destra dello schermo sono usati per navigare sull'interfaccia del pannello anteriore. Il codificatore superiore, denominato "Menu", seleziona la selezione del livello superiore delle schermate di modifica. Queste comprendono UTILITY, MATRIX, INPUT 1-8 o 1-16 e OUTPUT 1-8 o 1-16.

Il secondo codificatore, detto "Funzione", seleziona la funzione del sottomenu sulla schermata selezionata. Ad esempio, l'utente può selezionare l'hardware o la banda di filtro su un ingresso o un'uscita. Sulla schermata matrix muove il cursore orizzontalmente (modifica la selezione dell'ingresso su una fila di uscite).

Il terzo codificatore, detto "Parametro", seleziona il parametro che si desidera modificare sulla schermata selezionata. Sulla schermata matrix, muove il cursore verticalmente (modifica la selezione di uscita su una colonna di ingresso).

Il grande pulsante "Regola" è usato per modificare il parametro selezionato Il pulsante Modifica, posto alla destra della manopola, deve essere attivato prima di poter utilizzare il pulsante Regola. Ciò previene modifiche accidentali di un'impostazione. Per la stessa ragione, il pulsante Modifica verrà resettato su off nel caso in cui l'interfaccia non venga utilizzata per diversi minuti. Premendo il codificatore Regola si eseguono inoltre le funzioni di modifica. Nella schermata matrix, premendo il codificatore si avvia o si interrompe il cross-point selezionato. Sulle schermate di elaborazione ingresso e uscita premendo il codificatore si attiva il bypass della funzione. Sulle altre schermate con le caselle di controllo assegnazione canale quali l'oscillatore e il controllo seriale, premendo il codificatore si attiva o si interrompe l'assegnamento.

Anche i colori sullo schermo hanno un significato speciale. Il blu è usato per visualizzare un valore parametro da modificare. Una finestra di testo blu indica il parametro selezionato da modificare. Il rosso indica un bypass o la funzione di muto. Il testo verde indica un'etichetta modificabile da parte dell'utente quale una preimpostazione o un nome canale. Queste etichette sono create nelle schermate UTILITIES e SAVE PRESET o sulle schermate "Funzione" INPUTx e OUTPUTx, NOME.

PULSANTI MUTO:

Sul pannello frontale di Digitool® sono presenti 16 pulsanti di muto. Su MX16 e LIVE, la fila superiore corrisponde agli ingressi 1-8 e la fila inferiore alle uscite 1-8. Su Digitool MX32, i pulsanti e i misuratori sono etichettati da 1 a 16. Il pulsante ingresso/uscita, solo sull'MX32, determina se i pulsanti di muto e i misuratori riflettono i 16 ingressi e le 16 uscite.

Lo stato attuale di ogni ingresso o uscita è indicato dall'illuminazione dei pulsanti di muto. Se il pulsante è nero, l'ingresso o l'uscita non è stata assegnata al mix matrix. Se il pulsante è rosso, è muto. Se è verde, è assegnato e non muto.

MISURATORI:

Come descritto nella precedente sezione relativa ai pulsanti di muto, la fila superiore dei misuratori mostra il livello di ingresso degli otto ingressi nel MX16 e nel LIVE. Sull'MX32, il pulsante di selezione ingresso/uscita determina la funzione dei misuratori e i pulsanti di muto. Quando gli ingressi sono selezionati (il LED verde denominato "Ingressi" è acceso), vengono mostrati contemporaneamente tutti gli ingressi. Quando il LED "Uscite" giallo è acceso, sono visualizzate tutte le 16 uscite.

I misuratori di ingresso indicano il livello del segnale dopo la conversione da analogico a digitale. L'elaborazione di ingresso non ha effetti sulla lettura del misuratore. Il misuratore aiuta a impostare la sensibilità dell'ingresso hardware e rimanda alla piena scala digitale (il punto di aggancio dell'ingresso) del convertitore. Il LED "0" illumina una coppia di dB prima dell'inizio dell'aggancio al fine di fornire un avviso in anticipo dell'aggancio attuale. Il misuratore di ingresso non è interessato dal muto di ingresso.

I misuratori di uscita indicano il livello del segnale appena prima della conversione dal digitale all'analogico. Tutte le elaborazioni all'interno di Digitool saranno riflesse nel livello del misuratore. Tuttavia, il controllo HARDWARE, MAX OUTPUT LEVEL non ha effetti sul misuratore. Il misuratore indica il livello di segnale approssimativo sotto il livello di uscita massimo impostato nell'hardware. Il LED "0" illumina una coppia di dB prima dell'inizio dell'aggancio per fornire un avviso in anticipo dell'aggancio attuale.

PORTA USB:

Questa porta può essere utilizzata per collegarsi ad un computer per la programmazione e il controllo esterno di Digitool. Un programma per la programmazione e il controllo di Digitool è disponibile per un download gratuito online su http:// aa.peavey.com/download/. Su questo sito sono presenti le istruzioni per il download e l'installazione.

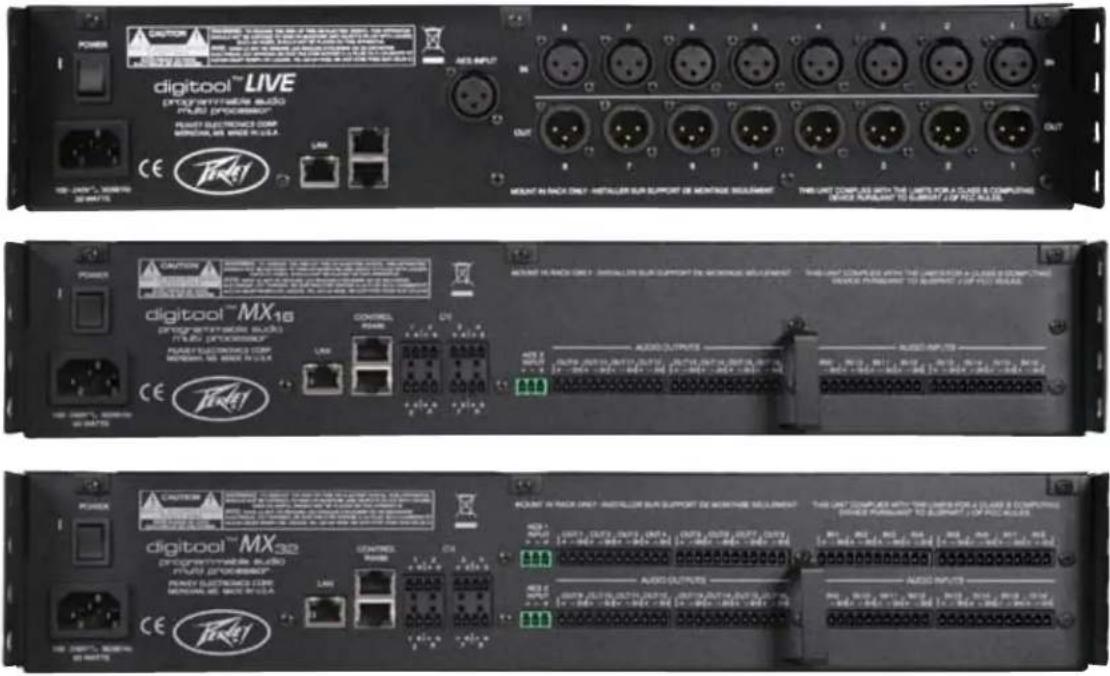

PANNELLO DIGITALE POSTERIORE:

DIGITOL™ LIVE DPOOF ELECTRICAL AUDIO CPU/80 DPOORSHIP/2007 PEEAST ELECTRICAL CORP MINIONAL AIR WIDE & UCLA CE Takitl MOUNT IN BACK ONLY - INSTALLER SUR SUPPORT OR MONTAGE SELLMENT THIS UNIT COMPS AS WITH THE LIMITS FOR A CLOSE TO COMPUTING MACHINE NECESSARY TO SURVEAT A OF 100 PULBLES. DIGITOL™ MX16 DPOOF ELECTRICAL BLOODS CPU/80 DPOORSHIP/2007 PEEAST ELECTRICAL CORP MINIONAL AIR WIDE & UCLA CE Takitl MOUNT IN BACK ONLY - INSTALLER SUR SUPPORT OR MONTAGE SELLMENT THIS UNIT COMPS AS WITH THE LIMITS FOR A CLOSE TO COMPUTING MACHINE NECESSARY TO SURVEAT A OF 100 PULBLES. DIGITOL™ MX32 PROGRAMME AUDIO CPU/80 DPOORSHIP/2007 PEEAST ELECTRICAL CORP MINIONAL AIR WIDE & UCLA CE Takitl MOUNT IN BACK ONLY - INSTALLER SUR SUPPORT OR MONTAGE SELLMENT THIS UNIT COMPS AS WITH THE LIMITS FOR A CLOSE TO COMPUTING MACHINE NECESSARY TO SURVEAT A OF 100 PULBLES. DIGITOL™ MX32 PROGRAMME AUDIO CPU/80 DPOORSHIP/2007 PEEAST ELECTRICAL CORP MINIONAL AIR WIDE & UCLA CE Takitl

Ingresso elettrico: ingresso IEC 100-240 VAC 50/60 Hz

INGRESSI AUDIO:

Tutti gli ingressi audio del Digitool® sono bilanciati. La sensibilità dell'ingresso può essere regolata nel menu Ingresso nella funzione HARDWARE. La sensibilità è regolabile continuamente dal livello della linea al microfono. Su quella schermata può inoltre essere attivata l'alimentazione phantom da +48V. Ricordare che è sempre una buona idea mettere in sordina l'ingresso ogni volta in cui si attiva o disattiva l'alimentazione phantom. Le fonti non bilanciate possono essere collegate a una ingresso Digitool collegando il segnale all'ingresso (+) e schermate su (-). Nel caso in cui sia necessaria una referenza di massa per la fonte di ingresso, lo schermo può essere anche collegato alla connessione di massa. Tuttavia, non attivare l'alimentazione phantom da +48 su ingressi con fonti non bilanciate. Ciò potrebbe provocare danni alla fonte.

INGRESSO AES:

Digitool ha un ricevitore AES/EBU stereo che accetta audio digitale stereo codificato AES3. È dotato di un convertitore integrato ad ampia gamma con frequenze di campionamento che accetta frequenze di campionamento audio normali fino a 192 kHz. Il convertitore ha una gamma dinamica di 140dB. L'ingresso AES può essere selezionato sulla schermata HARDWARE dell'ingresso in coppie di canali pari/dispari.

USCITE AUDIO:

Le uscite audio sono servo-bilanciate. Ciò garantisce che il livello di uscita sia lo stesso quando si inserisce un ingresso bilanciato o un ingresso non bilanciato collegato in maniera appropriata. Il livello di uscita massimo prodotto da un segnale digitale di piena scala, misurato in dBu, può essere impostato nel menu OUTPUTx, schermata HARDWARE. Ciò regola il guadagno della circuiteria di uscita in seguito alla conversione da digitale ad analogico in modo tale che la gamma dinamica possa essere massimizzata. Nel caso in cui sia necessario inserire un ingresso non bilanciato, il terminale di uscita (+) è tipicamente collegato all'ingresso del segnale del prodotto ricevente e schermato a terra. Il terminale di uscita (-) deve essere collegato alla terra nei terminali di uscita del Digitool.

PORTA DI CONTROLLO RS-485:

Per comodità, sono presenti due connettori RJ-45 collegati alla porta di controllo RS-485 del Digitool. Questa porta è usata per collegare i prodotti per il controllo seriale quali Peavey Architectural Acoustics D1V e D4S. La funzione di questi controller è programmata all'interno di Digitool e può essere usata per regolare i livelli di segnale, i segnali di muto e le preimpostazioni del sistema di richiamata. Digitool fornisce un'alimentazione limitata su questo connettore ai moduli remoti collegati all'alimentazione. Vedere la sezione sulle specifiche tecniche per maggiori dettagli.

Il D4S è dotato di due modalità di controllo diverse. I comandi "Switch mode" sono usati per eseguire le funzioni di muto. I comandi "Trigger mode" sono usati per richiamare le preimpostazioni. Sia il D4S che il D1V possono servire 4 numeri ID dispositivo consecutivi (Con l'interruttore su tali moduli di controllo impostato su 1 per esempio, le ID del controllo seriale 1-4 possono essere controllate da tale modulo. Vedere il manuale del modulo di controllo a parete per maggiori dettagli).

CV:

Sul retro del Digitool sono presenti otto porte di tensione di controllo (CV). Questi ingressi hanno un'alimentazione a tensione interna che semplifica il collegamento di un controllo esterno. Un interruttore o potenziometro (resistore variabile) può essere direttamente collegato tra il (+) e i terminali GND di un ingresso CV. Nel caso in cui sia usato un potenziometro, si consiglia un valore di 10 k Ohm o inferiore. Chiudendo l'interruttore e impostando il potenziometro sulla resistenza minima o inserendo oV, impostare il controllo CV selezionato al livello massimo o su non muto.

L'ingresso CV può inoltre essere controllato da una tensione esterna. Inserendo l'ingresso + da una fonte di tensione a bassa impedenza, passa sull'alimentazione interna permettendo alla tensione esterna di assumere il controllo. La fonte di tensione esterna deve essere impostata da o a +10 Volt sul terminale di massa.

SICUREZZA:

Sul Digitool possono essere attivati vari livelli di sicurezza. Questi comprendono la capacità di bloccare le modifiche locali, le modifiche remote e i pulsanti di muto del pannello anteriore. La schermata delle impostazioni di sicurezza è posta nel menu UTILITIES. La password di default è 1234. Se si blocca il Digitool, assicurarsi di modificare la password e conservarla in un luogo sicuro. In caso di problemi, contattare l'assistenza Peavey Digitool su [e-mail]

DIGITOOL® MX16/32/LIVE SPECIFICHE TECNICHE

INGRESSI AUDIO:

Circuiteria: Bilanciata

Livello di ingresso massimo: +24dBu (determinato dall'impostazione della sensibilità)

Sensibilità massima per scala piena: -40dBu

Selezione fonte: Mic/Line, AES-R (canali pari), AES-L (canali dispari)

Impostazioni sensibilità: da -39 dBu a +24 dBu in passaggi ½ dB

Impedenza ingresso: Impostazione sensibilità da 24dBu a -6 dBu = 10K bilanciati (LINEA) Impostazione sensibilità da -7 dBu a -40 dBu = 2,2K bilanciati (MIC)

Alimentazione Phantom: +48, abilitata per canale

Cross-talk: Migliore di 70 dB (@ 1k Hz)

Rigetto modalità comune: Migliore di 70 dB (@ 1k Hz)

Rumore ingresso equivalente: (EIN) fonte Ohm -124 dBu 150 Ohm. Non pesato da 22Hz a 22 kHz

Gamma dinamica ADC: 109 dB non pesato

112 dB A-pesato

USCITE AUDIO:

Circuiteria: Servo bilanciata avanzata.

Livello uscita massimo: +26 dBu (determinato dall'impostazione di livello di uscita)

Impostazione livello massimo di uscita: da 24dBU a +24 dBu

Impedenza uscita: 100 ohm, bilanciata, 50 ohm non bilanciata

Gamma dinamica DAC: 110 dB

113 dB

CONNETTORI I/O:

MX16 e 32: Spina Euro 3.81mm (0.150") Blocco terminale inseribile

Distorsione armonica totale: < .01% ingresso a uscita, un canale assegnato, 22-22k Hz BW

Risposta di frequenza: da 10Hz a 20kHz +/- 0.5% dB

Latenza: 1,7 msec (ingresso analogico a uscita analogica)

MISURATORE:

Sedici array da 5 segmenti: 8 ingressi e 8 uscite MX16/LIVE

16 ingressi o 16 uscite (commutabili) MX32

Livelli misuratori (dBFS): -36 dB, -24 dB, -18 dB (VERDE); -12 dB (GIALLO); o dB (ROSSO)

I livelli di ingresso sono presi alle uscite ADC, prima dei muti.

I livelli di uscita sono presi agli ingressi DAC, non ai connettori.

(Regolazione del livello massimo di uscita dopo il DAC.)

DIGITALE:

Frequenza di campionamento interna: 48kHz

Ingresso AES: Frequenza di campionamento convertita. Accetta frequenze di campionamento da 24 kHz a 192 kHz

Ritardo: Fino a 2,5 secondi su ogni ingresso e uscita con risoluzione 20,8 uS.

Calcolo della distanza sulle schermate di ritardo basato sulla velocità del suono=1130 ft/Sec

COMANDI:

Seriale (RS-485): Half-Duplex 57,6 kBaud, 1 porta con 2 connettori RJ-45 multipli.

Un'alimentazione da +15V, 250mA è fornita sul connettore (+15V pin 4, Gnd pin 5) Nel caso in cui sia

necessaria una maggiore alimentazione, questa deve essere fornita da una fonte esterna.

ETHERNET: 10BaseT/100BaseT, l'indirizzo e DHCP o Statico

USB: Connettore "B" 2.0 piena velocità

Ingressi CV: da o a 10V con tensione esterna applicata o potenziometro passivo remoto

GENERALE:

Dimensioni: 48.26cm x 33.34cm x 8.89cm

Spedizione: Imballaggio 57,15cm x 53,34cm x 16,8cm, 6,8 kg

Peso netto: 5 kg

Tensione ingresso alimentazione AC: alimentazione universale da 100 VAC a 240 VAC, da 47Hz a 63Hz
