MANUALE UTENTE Ninebot KickScooter C2 Pro SEGWAY

Manuale del prodotto

Manual del producto

Campanello Leva del freno Manubrio Stelo Leva a sgancio rapido Meccanismo di piegatura Parafango anteriore Parafango anteriore Forcella anteriore Motore a mozzo Cavalletto Vano batteria Luce ambientale Pulsante di accensione Acceleratore elettronico Gancio a scatto Pulsante di sicurezza Porta di ricarica Indicatore Pedana Supporto di chiusura Parafango posteriore Freno a lamburo

2570

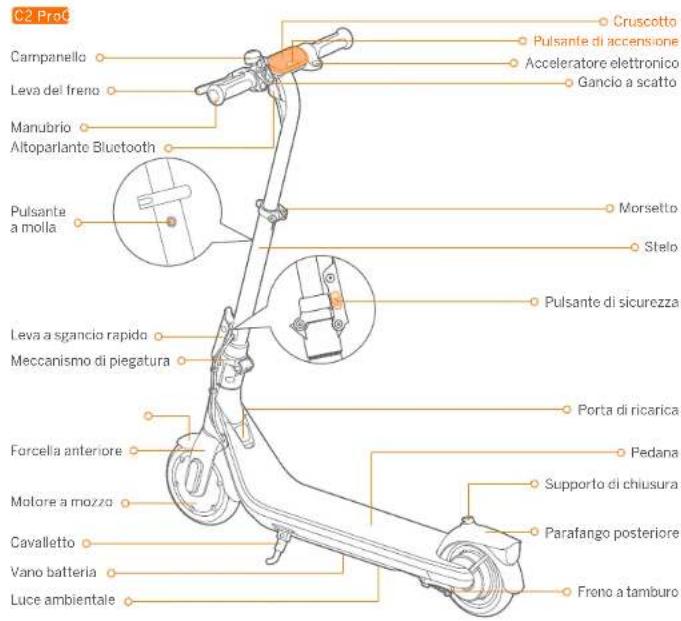

C2 ProC Campanello Leva del freno Manubrio Altoparlante Bluetooth Pulsante a molla Leva a sgancio rapido Meccanismo di piegatura Forcella anteriore Motore a mozzo Cavalletto Vano batteria Luce ambientale Cruscotto Pulsante di accensione Acceleratore elettronico Gancio a scatto Morsetto Stelo Pulsante di sicurezza Porta di ricarica Pedana Supporto di chiusura Parafango posteriore Freno a tamburo

C2 Pro

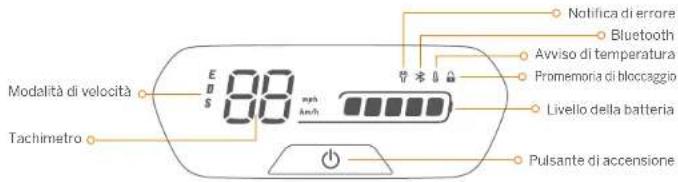

Cruscotto e pulsante di accensione

Modalità di velocità Tachimetro 88 mph inch Notifica di errore Bluetooth Avviso di temperatura Promemoria di bloccaggio Livello della batteria Pulsante di accensione

Pulsante di accensione: premiere il pulsante per accendere la scooter, tenerlo premiuto per 2 secondi per spegnello. Quando la scooter è acceso, premerio due volte per passare da una modalità di velocità all'altra. Premierlo tre volte per accendere/spegnere la luce ambientale.

Techimetre: visualizza la velocità attuale dello scooter e i codici di errore.

Modalità di velocità sono disponibili tre modalità. La velocità massima è la seguente:

Modalità	C2/C2 Pro (imite di velocità)	Indicatore (solo per C2)
D (modalità Standard)	12 km/h (7,5 mph)	Lampeggia lentamente
S (modalità Sport)	16 km/h (9,9 mph)	Lampeggia velocemente
E (modalità Aizenamente assisiè)	16 km/h (9,9 mph)	Semore acceso

Notifica di errore: indica che lo scooter ha rilevato un errore.
Bluetooth: indica che lo scooter è stato collegato correttamente al dispositivo mobile.
Avviso di temperatura: indica che la temperatura della batteria ha raggiunto i 55 °C (131 °F) o è inferiore a 0 °C (32 °F).
* In tal caso, il veicolo non sarà in grado di accelerare normalmente e non potrà essere ricaricato. Non utilizzario fino a quando la
temperatura rientra entre valori normali.
Prememoria di bloccaggio: quando l'icona si accende, significa che lo scooter è bloccato. Se vergono rilevati movimenti anomali,
is sebori iniziata a emittare un segnola acustive di ranaia pastiene e spagniera.
Livello della batteria: il livello di carica totale della batteria e pari a 5 bar.
* Quando la prima barra della batteria è rossa, significa che la carica della batteria è estremamente bassa. Ricanicare immediatamente lo scooter.

② Specifiche

	Voice Parametro
Prodotto	Nome	Ninebot eKickScooter C2 Ninebot e kickScooter C2 Pro
	Modello	051403E	051404E
	Lunghezza × larghezza × altezza	Circa 910 × 400 × 960 mm(35,8 × 15,7 × 37,8 m)	Circa 910 × 400 × 889/950/1035 mm(35,8 = 15,7 = 34,8/37,6/40,7 in)
	Di piugato lunghezza × larghezza × altezza	Circa 910 × 400 × 500 mm (35,8 × 15,7 × 19,7 in)
	Peso netto	Circa 10,4 kg (22,5 lb)	Circa 10,7 kg (23,6 lb)
Conduceita	Carico utile max.	50 kg (110 lb)
	Età consigliata	6+
	Artezza necessaria	120-165 cm (3'9"-5'4")
Veicolo	Max. velocità	Circa 16 km/h (9,9 mph)
	Autonomia teorica ^2)	Circa 11 km (6,8 mi)	Circa 17 km (10,6 mi)
	Tempo di percorrenza ^2)	Circa. 56 minub	Circa. 1,5 h
	Max. pendenza	Circa 5%
	Terroni percornibili	Per lo più strade con fondo liscio o strade normali asfaltale
	Temperatura di esercizio	-10-40 °C (14-104 °F)
	Temperatura di conservazione	-10-50 °C (14-122 °F)
	Grado di protezione IP	IPX4
	Durata della ricarica	Circa 3,5 h	Circa 4 h
Batteria	Tensione nominale	21,6 V ==
	Max. tensione di ricarica	25,2 V ==
	Temperatura di ricarica	0-45 °C (32-113 °F)
	Capacità nominale	54 Wh	108 Wh
	Energia nominale	2500 mAh	5000 mAh
	Sistema di gestione della batteria	Protezione contro sovratensione/solto tensione/corlocircuito/sovracorrente/surriscalcamento
Motore	Potenza nominale	130 W	150 W
	Max. potenza	160 W	260 W
Cancobatterie	Modello	NBW25D201D0D	NBW25D201D5N-EU
	Potenza erogata	24,2 W	36,3 W
	Tensione di ingresso	100-240 V~50-50 Hz
	Max. tensione di uscita	25,2 V ==
	Uscita nominale	24,2 V ≡A	24,2 V ≡5 A
Pneumatici	Pneumatici	Pneumatici ammortizzanti con cavità interna da 7 pollici

[1]: autonomia tecnica: testata durante la guida con batteria a piena carica, con carico di 50 kg (110 lb).
a una temperatura di 25 °C (77 °F), al 70% della velocità media massima e su asfalto.
*Tra i fattori che influenzano autonomia figurano velocità, carico numero di avviamenti e presti, temperatura ambiente, ecc.
[2]: tempo di percorrenza in condizioni di prova di autonomia teorica.

③ Certificazioni

Questo prodotto è certificato ANSI/CAN/UL 2272 da TUV Rheinland.

La batteria è conforme alla normativa UN/DOT 36.3.

La batteria è conforme alla normativa ANSI/CAN/UL-2271.

Dichiarazione di conformità per l'Unione europea

Informazioni rivolte agli utenti in materia di smaltimento di apparecchiature elettriche ed elettroniche

Questo simbolo riportato sul prodotto o sulla confezione indica che i prodotti elettrici ed elettronici in uso non devono essere smaltiti con i trifluti urbani indifferenziati. Affinché le apparecchiature vengano smaltite adeguatamente, è responsabilità dell'utente predisporne la restituzione presso i punti di raccolta designati.

Lo smaltimento corretto del prodotto consentirà di risparmiare risorse preziose e prevenire potenziali effetti negativi sulla salute e sull'ambiente, che potrebbero altrimenti derivare da una gestione inappropriata del prodotto smaltito.

Lo smaltimento errato di questo rifiuto può comportare l'applicazione di sanzioni in conformità con la legislazione nazionale.

Per ulteriori informazioni sul punto di raccolta più vicino: contattare le autorità locali.

Informazioni rivolte agli utenti in materia di riciclaggio delle batterie

Questo simbolo indica che le batterie e gli accumulatori, al termine del loro ciclo di vita, non devono essere sinalitti con i rifiuti urbani indifferenziati. Il contributo dell'utente costituisce una parte importante dell'impegno voito a ridurre al minimo l'impatto di batterie e accumulatori: sull'ambiente e sulla salute dell'uomo. Per un corretto niciclaggio, è possibile consegnare il prodotto e le batterie o gli accumulatori in esso contenuti al fornitore o a un punto di raccolta designato a costo zero.

Lo smallimento corretto del prodotto consentira di risparmiare risorse preziose e prevenire potenziali effetti negativi sulla salute e sull'ambiente, che potrebbero altrimenti derivare da una gestione inappropriata del prodotto smallito.

Lo smaltimento errato di questo rifiuto può comportare l'applicazione di sanzioni in conformità con la legislazione nazionale.

2930

Esistono sistemi di raccolta differenziata per batterie e accumulatori usati.

Smaltire correttamente le batterie e gli accumulatori presso il centro di raccolta/riciclaggio dei rifiuti della propria comunità locale.

Direttiva sulla compatibilità elettromagnetica

Ninebol (Changzhou) Tech Co., Ltd. dichiara che il prodotto menzionato nella presente sezione è conforme ai requisiti essenziali e ad altre disposizioni pertinenti contenute nella direttiva sulla compatibilità elettromagnetica 2014/30/UE.

Direttiva sulla restrizione dell'uso di determinate sostanze pericolose (RoHS)

Ninebot (Changzhou) Tech Co., Ltd. dichiara che l'intero prodotto, comprese le sue varie parti (cavi, fili e altri component), soddisfa i requisiti della direttiva RoHS 2011/65/UE e dell'emendamento alla direttiva delegata (UE) 2015/863 della Commissione sulla restrizione dell'uso di determinare sostanze pericolose nelle apparecchiature elettriche ed elettroniche ("Rifusione della direttiva RoHS" o "RoHS 2.0").

Direttiva sulla sicurezza del giocattoli

Ninebot (Changzhou) Tech Co., Ltd. dichiara che il prodotto menzionato nella presente sezione e conforme ai requisiti essenziali e ad altre disposizioni pertinenti contenute nella direttiva sulla sicurezza dei giocattoli 2009/48/CE.

Direttiva sulle apparecchiature radio

Ninebot (Changzhou) Tech Co., Ltd. dichiara che il prodotto menzionato nella presente sezione è conforme ai requisiti essenziali e ad altre disposizioni pertinenti contenute nella direttiva sulle apparecchiature radio 2014/53/UE.

Rappresentante autorizzato UE;

Ninebot (Changzhou) Tech Co., Ltd. dichiara che i modelli del prodotto: 051403E e 051404E sono conformi ai requisiti essenziali e ad altre disposizioni pertinenti contenute nella direttiva sulla compatibilità eletromagnetica 2014/30/UE, nella direttiva sulle apparecchiature radio 2014/53/UE, nella direttiva sul sicurezza dei giocattoli 2009/48/CE e nella direttiva RoHS 2011/65/UE, nonché nella modifica alla direttiva delegata (UE) 2015/653 della Commissione. Ninebot (Changzhou) Tech Co., Ltd. dichiara che il modello del prodotto: 051403E è conforme ai requisiti essenziali e ad altre disposizioni pertinenti contenute nella direttiva sulla compatibilità eletromagnetica 2014/30/UE, nella direttiva sulle sicurezza dei giocattoli 2009/48/CE e nella direttiva RoHS 2011/65/UE, nonché nella modifica alla direttiva delegata (UE) 2015/663 della Commissione.

La dichiarazione di conformità può essere consultata al seguente indirizzo: https://eu-en.segway.com/instruction-manuais

Dichiarazione di conformità per il Regno Unito

Normative sulla compatibilità elettromagnetica (2016)

Ninebot (Changzhou) Tech Co., Ltd. dichiara che il prodotto menzionato nella presente sezione è conforme ai requisiti essenziali e ad altre disposizioni pertinenti contenute nelle normative sulla compatibilità elettromagnetica (2016).

Regolamenti sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (2012).

Ninebot (Changzhou) Tech Co., Ltd. dichiara che l'intero prodotto, comprese le sue varie parti (cavi, fili e altri componenti), soddisfa i requisiti dei regolamenti sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (2012).

Norme (di sicurezza) relative ai giocattoli (2011)

Ninebot (Changzhou) Tech Co., Ltd. dichiara che il prodotto menzionato nella presente sezione è conforme ai requisiti essenziali e ad altre disposizioni pertinenti contenute nelle norme (di sicurezza) relative ai giocattoli (2011).

Normative sulle apparecchiature radio (2017)

Ninebot (Changzhou) Tech Co., Ltd. dichiara che il prodotto menzionato nella presente sezione è conforme ai requisiti essenziali e ad altre disposizioni pertinenti contenute nelle normative sulle apparecchiature radic (2017).

Rappresentante autorizzato per il Regno Unito:

UKCA Experts Ltd.

Dept 302, 43 Owston Road Carcroft, Doncaster, DN6 8DA, Regno Unito

Ninebot (Changzhou) Tech Co., Ltd. dichiara che i modelli del prodotto: 051403E e 051404E sono conformi ai requisiti essenziali e ad altre disposizioni pertinenti contenute nelle normative sulla compatibilità elettromagnetica (2015), nelle normative sulle apparecchiature radio (2017), nelle norme (di sicurezza) relative ai giocattoli (2011) e nei regolamenti sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (2012).

Ninebot (Changzhou) Tech Co., Ltd. dichiara che il modello del prodotto: 051403E è conforme ai requisiti essenziali e ad altre disposizioni pertinenti contenute nelle normative sulla compatibilità elettromagnetica (2016), nelle norme (di sicurezza) relative ai giocattoli (2011) e nei regolamenti sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (2012).

La dichiarazione di conformità può essere consultata al seguente indirizzo: https://eu-en.segway.com/instruction-manuals
