MANUALE UTENTE Video Doorbell WiFi REOLINK

Se avete bisogno di assistenza tecnica, visitate il nostro sito ufficiale di Centro Assistenza e contattate il team di supporto prima di restituire i prodotti, https://support.reolink.com.

Soporte técnico

Dentro la Confezione...62

Introduzione al Camapnello 63

Preparare il Campanello 65

Installare Il Campanello--69

Rimuovere il Campanello--75

Specifiche 76

Notifica di Conformità 76

Dentro la Confezione

Camapnello Carillon

Cuneo angolare

Piastra di Montaggio

Maschera per Fori di Montaggio

Cavo Ethernet 1m

Prolunga

Cavo Ponticello

Adattatore*

Prolunga Alimentazione*

Confezione di Viti

Guida Rapida

NOTA: Realink Video Campanella PoE non viene fornito con un adattatore di alimentazione né una prolunga di alimentazione.

Introduzione al Camapnello

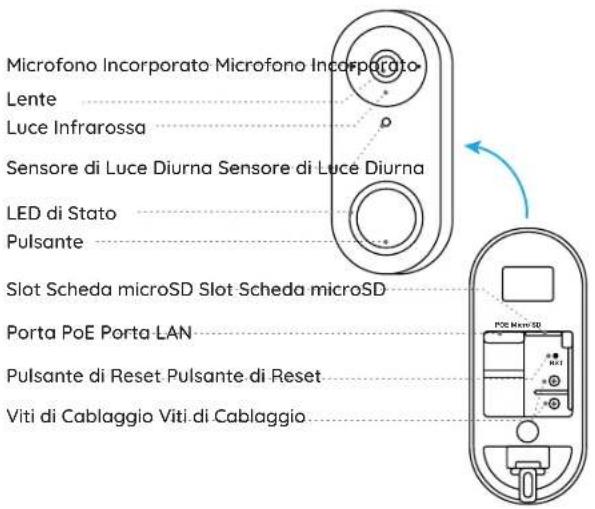

Video Campanello PoE

Microfono Incorporato Microfono Incorporato Lente Luce Infrarossa Sensore di Luce Diurna Sensore di Luce Diurna LED di Stato Pulsante Slot Scheda microSD Slot Scheda microSD Porta PoE Porta LAN Pulsante di Reset Pulsante di Reset Viti di Cablaggio Viti di Cablaggio

Video Campanello WiFi

Lens Luce Infrarossa LED di Stato Pulsante LAV Mem-3D

Peeparare il Campanello

Peeparare il Campanello da Telefono

Passaggio 1

Scansiona per scaricare l'app Reolink dall'App Store o da Google Play Store.

NOTA: Se l'App Reolink esiste già, controlla se è la più recente; in caso negativo, aggiornalo.

Passaggio 2

Accendere il video campanello.

Versione PoE:

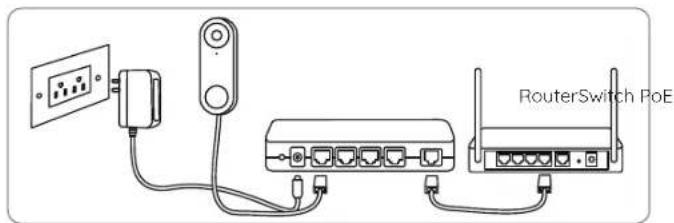

1. Accendere il campanello collegandolo a uno switch/iniettore PoE o a un NVR PoE Reolink (non incluso nella confezione).
2. Collegare lo switch/iniettore PoE/NVR Reolink PoE alla porta LAN del router.

NOTA: l'NVR Reolink deve essere aggiornato all'ultima versione del firmware.

Italianoltaliano65 66

RouterSwitch PoE

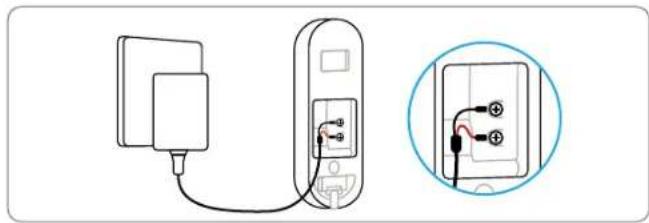

Versione WIFI: Collegare le spine a Y alle viti sul retro del campanello, quindi accendilo con l'alimentatore.

NOTA: Si consiglia di configurare Internet prima dell'installazione. Assicurati che le spine a Y slano separate l'una dall'altra.

Passaggio 3

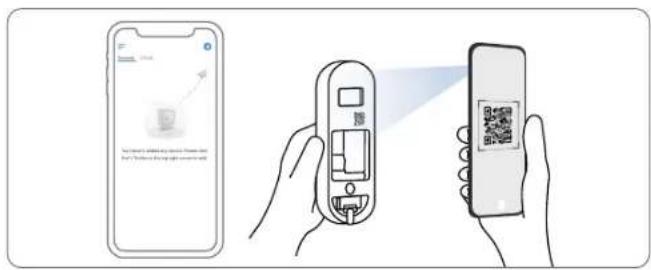

Avviare l'app Reolink. Fare clic sul pulsante “+” nell'angalo in alto a destra, scansionare il codice QR sul campanello e seguire le istruzioni visualizzate sullo schermo per completare la configurazione iniziale.

Prepareare il CAMpanello su PC (Opzionale)

Passaggio 1

Scaricare e installare il client Reolink. Vai su https://reolink.com > Supporto > App e client

Passaggio 2

Accendere il video campanello.

Passaggio 3

Avviare il client Reolink. Fare clic sul pulsante "+” e inserire il numero UID del campanello per aggiungerlo.

Passaggio 4

Seguire le istruzioni visualizzate per completare la configurazione iniziale.

Installare il Campanello

Passaggio 1

Posizionare la maschera di foratura sulla parete vicino alla porta e praticare i fori come mostrato.

Passaggio 2

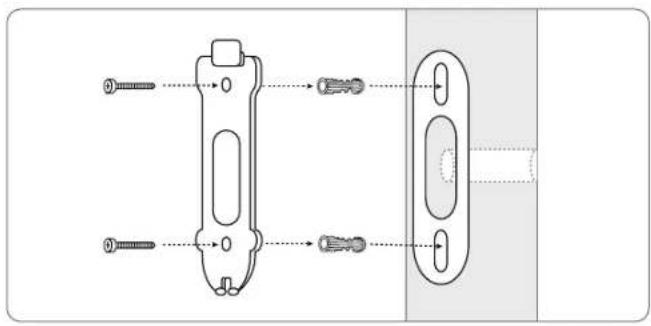

Installare la piastra di montaggio utilizzando le viti lunghe fornite attraverso i due fori.

Per la Versione PoE:

Passaggio 3

Fare passare il cavo Ethernet attraverso la piastra di montaggio e il foro sulla parete per collegarlo al campanello, quindi fissare il campanello alla piastra.

Passaggio 4

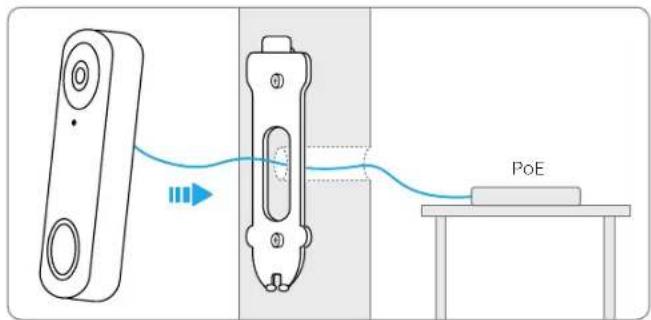

Il campanello viene alimentato collegando l'altra estremità del cavo Ethernet a un dispositivo PoE.

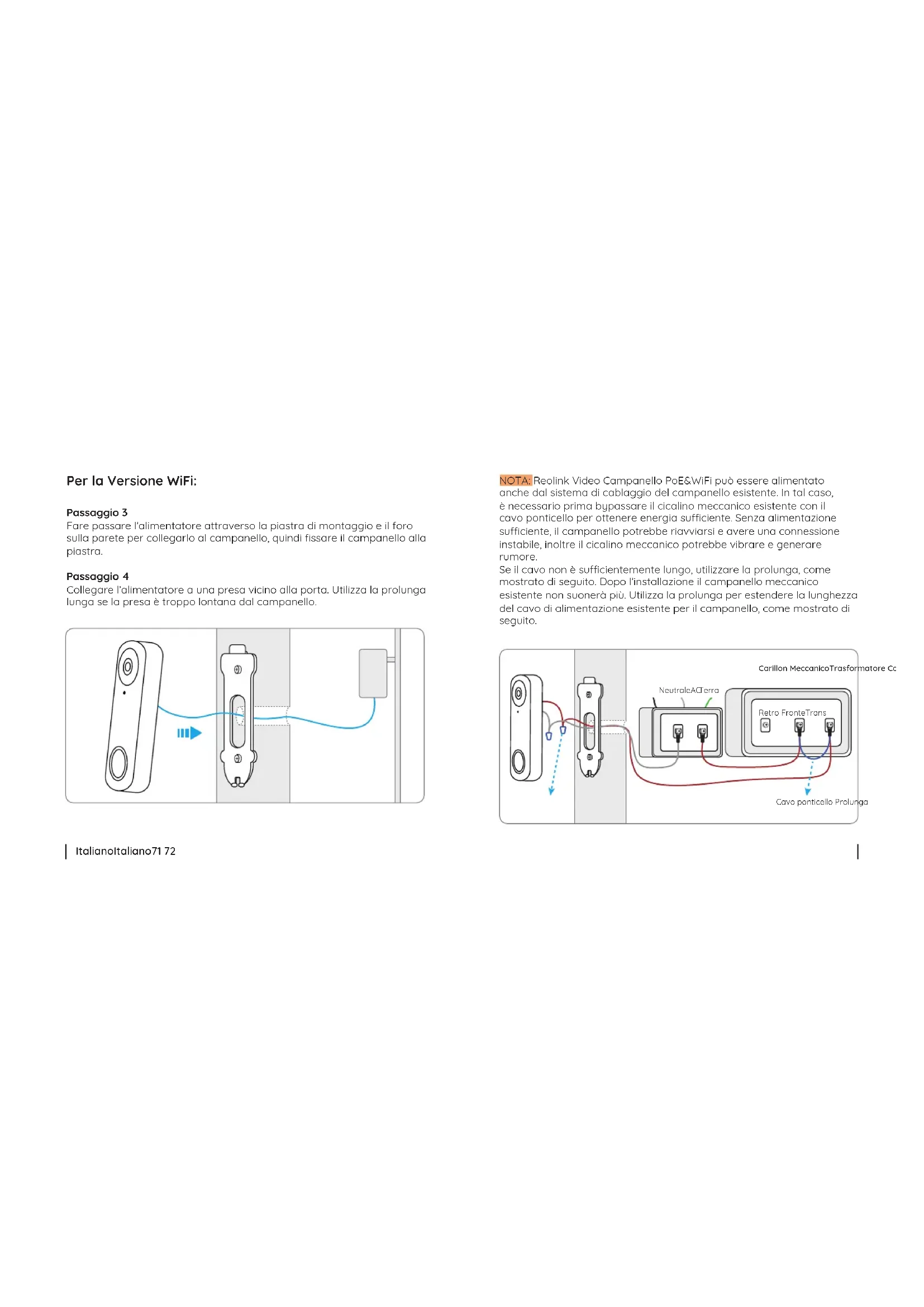

Per la Versione WiFi:

Passaggio 3

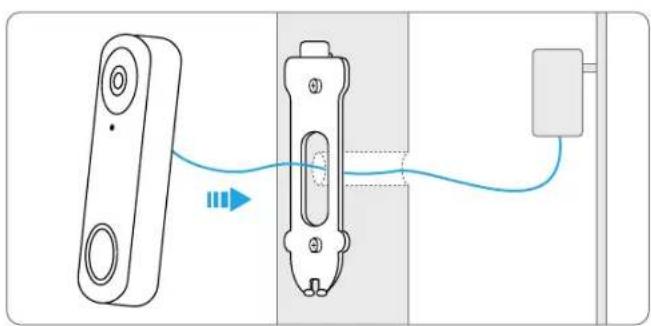

Fare passare l'alimentatore attraverso la piastra di montaggio e il foro sulla parete per collegarlo al campanello, quindi fissare il campanello alla piastra.

Passaggio 4

Collegare l'alimentatore a una presa vicino alla porta. Utilizza la prolunga lunga se la presa è troppo lontana dal campanello.

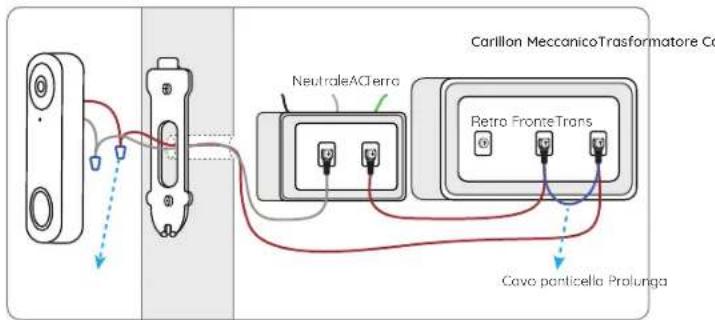

NOTA: Realink Video Campanello PoE&WiFi può essere alimentato anche dal sistema di cablaggio del campanello esistente. In tal caso, è necessario prima bypassare il cicalino meccanico esistente con il cavo ponticello per ottenere energia sufficiente. Senza alimentazione sufficiente, il campanello potrebbe riavviarsi e avere una connessione instabile, inoltre il cicalino meccanico potrebbe vibrare e generare rumore.

Se il cavo non è sufficientemente lungo, utilizzare la prolunga, come mostrato di seguito. Dopo l'installazione il campanello meccanico esistente non suonerà più. Utilizza la prolunga per estendere la lunghezza del cavo di alimentazione esistente per il campanello, come mostrato di seguito.

Carillon MeccanicoTrasformatore Co NeutraleACterro Retro FronteTrans Cavo panticella Prolunga

Installare un Cuneo (facoltativo)

Se è necessario regolare l'angolazione del campanello, è possibile utilizzare il cuneo fornito. (Il Realink Video Campanello PoE è preso come esempio)

Passaggio 1

Posizionare la mascherina di foratura sulla parete e praticare i fori come mostrato.

Passaggio 2

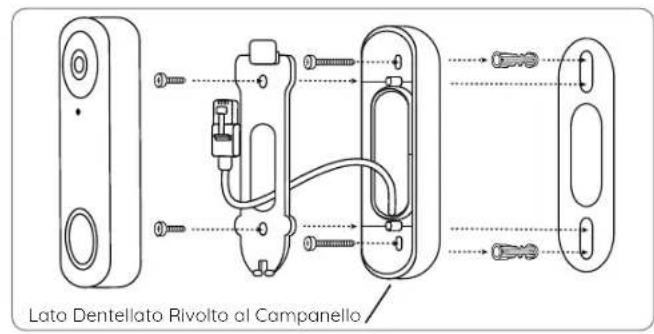

Installare il cuneo utilizzando le viti fornite attraverso i due forl. Assicurarsi che il lato dentellato del cuneo sia rivolto verso l'esterno.

Passaggio 3

Avvitare la piastra di montaggio al cuneo.

Passaggio 4

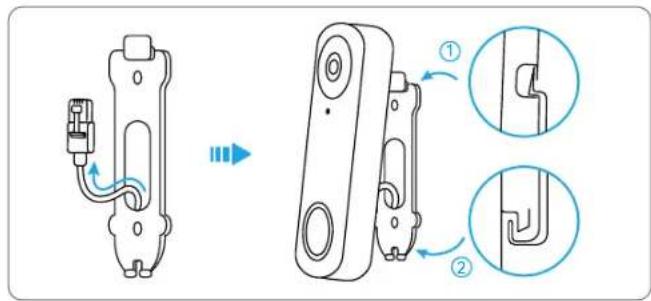

Fai passare il cavo Ethernet attraverso il cuneo e la piastra di montaggio e fissa il campanello alla piastra.

Italianoltaliano73 74

Lato Dentellato Rivolto al Campanello

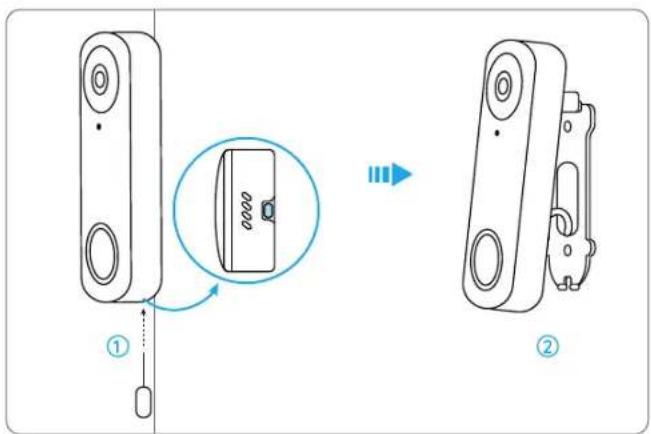

Rimuovere il campanello

Se desideri rimuovere il campanello dalla piastra di montaggio, puoi utilizzare l'ago di ripristino per colpire il fondo.

Versione nera: 135° orizzontale, 100° verticale, 180° diagonale Versione bianca: 100° orizzontale, 135° verticale, 180° diagonale Dimensione: 133 x 48 x 23mm Peso: 96g

Notifica di Conformità

Dichiarazione di Conformità FCC

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

questo dispositivo non può causare interferenze dannose e deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

NOTA: questa apparecchiatura è stata testata ed è risultata conforme ai limiti di un dispositivo digitale di Classe B, ai sensi della parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale. Questa apparecchiatura genera usi e può irradiare energia in radiofrequenza e, se non installata e utilizzata in conformità con le

istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questa apparecchiatura causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata spegnendo e accendendo l'apparecchiatura, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure:

• Riorientare o riposizionare l'antenna ricevente.
- Aumentare la distanza tra l'apparecchiatura e il ricevitore.
- Collegare l'apparecchiatura ad una presa su un circuito diverso da quello a cui è collegato il ricevitore.
- Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura.

Dichiarazioni di Avvertenza sull'Esposizione alle Radiofrequenze FCC

Questa apparecchiatura è conforme ai limiti di esposizione alle radiazioni FCC stabiliti per un ambiente non controllato. Questa apparecchiatura deve essere installata e utilizzata con una distanza minima di 20 cm tra il radiatore e il corpo.

Dichiarazione di Conformità UE Semplificata

Reolink dichiara che la telecamera WIFI è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della Direttiva 2014/53/UE, la telecam-

Italianoltaliano77 78

era PoE è conforme alla Direttiva 2014/30/UE.

Smaltimento Corretto di Questo Prodotto

Questo marchio indica che questo prodotto non deve essere smaltito con gli altri rifiuti domestici in tutta l'UE. Per prevenire possibili danni all'ambiente o alla salute umana derivanti dallo smaltimento incontrollato dei rifiuti, riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire il tuo dispositivo usato, utilizza i sistemi di restituzione e ritiro o contatta il rivenditore dove è stato acquistato il prodotto. Possono portare questo prodotto per un riciclaggio sicuro per l'ambiente.

Garanzia Limitata

Questo prodotto viene fornito con una garanzia limitata di 2 anni valida solo se acquistato dal negozio ufficiale Reolink o da un rivenditore autorizzato Reolink. Scopri di più: https://reolink.com/warranty-and-return/.

NOTA: Ci auguriamo che il nuovo acquisto sia di tuo gradimento. Ma se non sei soddisfatto del prodotto e intendi restituirlo, ti consigliamo vivamente di ripristinare le impostazioni predefinite della fotocamera prima di restituirlo.

Termini e Privacy

L'utilizzo del prodotto è soggetto all'accettazione dei Termini di servizio e dell'informativa sulla privacy su reolink.com. Tenere fuori dalla portata dei bambini.

Contratto di Licenza per l'Utente

Utilizzando il software del prodotto incorporato nel prodotto Reolink, accetti i termini del presente Contratto di licenza con l'utente finale ("EULA") tra te e Reolink. Scopri di più: https://reolink.com/eula/.

Dichiarazioni ISED

Questo dispositivo contiene trasmettitori/re esenti da licenza ricevitore(i) conforme(i) agli RSS esenti da licenza del Canada per l'innovazione, la scienza e lo sviluppo economico. Il funzionamento è soggetto alle seguenti due condizioni:

(1) Questo dispositivo non può causare interferenze.
(2) Questo dispositivo deve accettare qualsiasi interferenza, comprese le interferenze che potrebbero causare un funzionamento indesiderato del dispositivo.

Dichiarazione di Esposizione a Radiofrequenze per i Circuiti Integrati

Il dispositivo è stato valutato per soddisfare i requisiti generali di esposizione alle radiofrequenze. Il dispositivo può essere utilizzato in condizioni di esposizione mobile. La distanza di separazione minima è di 20 cm.

FREQUENZA OPERATIVA (Per versione WiFi) (la potenza massima trasmessa)

2.4 GHz EIRP<20dBm
5 GHz EIRP<23dBm
5.8GHz EIRP<14dBm
868MHz EIRP<14dbm

Le funzioni dei sistemi di accesso wireless, comprese le reti radio locali (WAS/RLAN) nella banda 5150-5350 MHz per questo dispositivo sono limitate all'uso interno solo in tutti i paesi dell'Unione

Europea(BE/BG/CZ/DK/DE/EE/IE/EL/ES/FR/HR/IT/CY/LV/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/N O/CH/IS/LI/UK(NI)

Support Tecnico

Se hai bisogno di assistenza tecnica, visita il nostro sito di supporto ufficiale e contatta il nostro team di supporto prima di restituire i prodotti: https://support.reolink.com.
