NL20B5100WA - Forno SAMSUNG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cassetto riscaldante
Dimensioni esterne (L x P x A)	595 x 522 x 140 mm
Dimensioni vano (L x P x A)	485 x 490 x 110 mm
Volume	25 L
Peso netto	14,2 kg
Alimentazione elettrica	220-240 V, 50-60 Hz
Potenza massima	420 W
Intervallo di temperatura	da 30 a 80 °C
Carico massimo	25 kg
Materiale del frontale	Acciaio inox / Alluminio / Vetro a seconda della versione
Funzioni principali	Scongelamento, riscaldamento stoviglie, mantenimento in caldo, cottura a bassa temperatura
Tipo di comando	Termostato rotativo + interruttore accensione/spegnimento
Spia luminosa	Sì, sul pannello frontale
Sistema di riscaldamento	Resistenza elettrica con circolazione di aria calda tramite ventola
Rivestimento antiscivolo	Sì, rimovibile e lavabile
Sicurezza bambini	Sorveglianza richiesta per bambini di età inferiore a 8 anni
Installazione	Da incasso, richiede un ripiano intermedio per combinazione
Pulizia	Panno umido, detergente delicato, non utilizzare pulitore a vapore
Riparabilità	Riparazioni solo da tecnico certificato
Protezione ambientale	Riciclo tramite punti di raccolta specifici (RAEE)

Domande frequenti - NL20B5100WA SAMSUNG

Come utilizzare il cassetto riscaldante Samsung NL20B5100WA?

Premere al centro del pannello frontale per aprire, posizionare le stoviglie, selezionare la temperatura con il termostato, premere l'interruttore accensione/spegnimento, quindi chiudere il cassetto. Per spegnere, premere nuovamente l'interruttore.

Quale temperatura scegliere per riscaldare i piatti?

Utilizzare il simbolo tra 60 e 70 °C per riscaldare le stoviglie e mantenere gli alimenti caldi. Per tazze e bicchieri, selezionare 40-50 °C.

Quanto tempo è necessario per riscaldare le stoviglie?

Il tempo dipende dal materiale, dallo spessore e dalla quantità. A titolo indicativo, per 6 coperti, contare 30-35 minuti con il termostato in posizione massima.

Come pulire l'interno del cassetto riscaldante?

Scollegare l'apparecchio. Pulire con un panno umido e un po' di detersivo per piatti se necessario. Evitare di far entrare acqua nei fori di aerazione. Asciugare accuratamente prima di riutilizzare.

Il rivestimento antiscivolo può essere rimosso?

Sì, è rimovibile e può essere lavato a mano con acqua calda e detersivo per piatti. Rimetterlo in posizione solo quando il cassetto è asciutto.

Cosa fare se le stoviglie non si riscaldano abbastanza?

Verificare che l'apparecchio sia collegato e acceso, che la temperatura sia impostata correttamente, che i fori di aerazione non siano ostruiti e che il tempo di riscaldamento sia sufficiente.

Cosa fare se l'apparecchio non si accende?

Controllare il fusibile o l'interruttore automatico. Se la spia non si accende, il pilotino potrebbe essere difettoso. Contattare un tecnico certificato.

Posso utilizzare il cassetto riscaldante come riscaldamento supplementare?

No. L'apparecchio non è progettato per riscaldare una stanza. Le alte temperature possono incendiare oggetti infiammabili nelle vicinanze.

Come installare il cassetto riscaldante sotto un altro apparecchio?

Utilizzare un ripiano intermedio fisso in grado di sostenere il peso di entrambi gli apparecchi. Posizionare il cassetto riscaldante sul ripiano, centrarlo, quindi fissarlo con le viti fornite sui lati del mobile.

È sicuro per i bambini?

I bambini di età inferiore a 8 anni devono essere tenuti lontani o sorvegliati costantemente. Le parti accessibili diventano calde. Non lasciare gli imballaggi alla loro portata.

MANUALE UTENTE NL20B5100WA SAMSUNG

Informazioni per la sicurezza....35

Descrizione dell'apparecchio....38

Elementi principali ....38

Informazioni preliminari ....38

I comandi....39

Prima del primo uso....39

Elementi di comando 39

Selezionare la temperatura....39

Tempi di riscaldamento 40

Capacità 40

Pulizia e manutenzione ....41

Frontale e pannello comandi 41

Vano interno 41

Base antiscivolo....41

Guasti, cosa fare?......42

Dati tecnici....43

Salvaguardia dell'ambiente....43

Istruzioni di montaggio 43

Prima dell'installazione 43

Incasso 43

Allacciamento elettrico....43

Installazione 45

Possibilità di combinazione....45

Vi invitiamo a leggere con attenzione le presenti istruzioni per l'uso, che vi permetteranno di raggiungere i migliori risultati utilizzando lo scaldastoviglie.

CONSERVARE CON CURA QUESTE ISTRUZIONI PER L'USO PER UN'EVENTUALE FUTURA CONSULTAZIONE

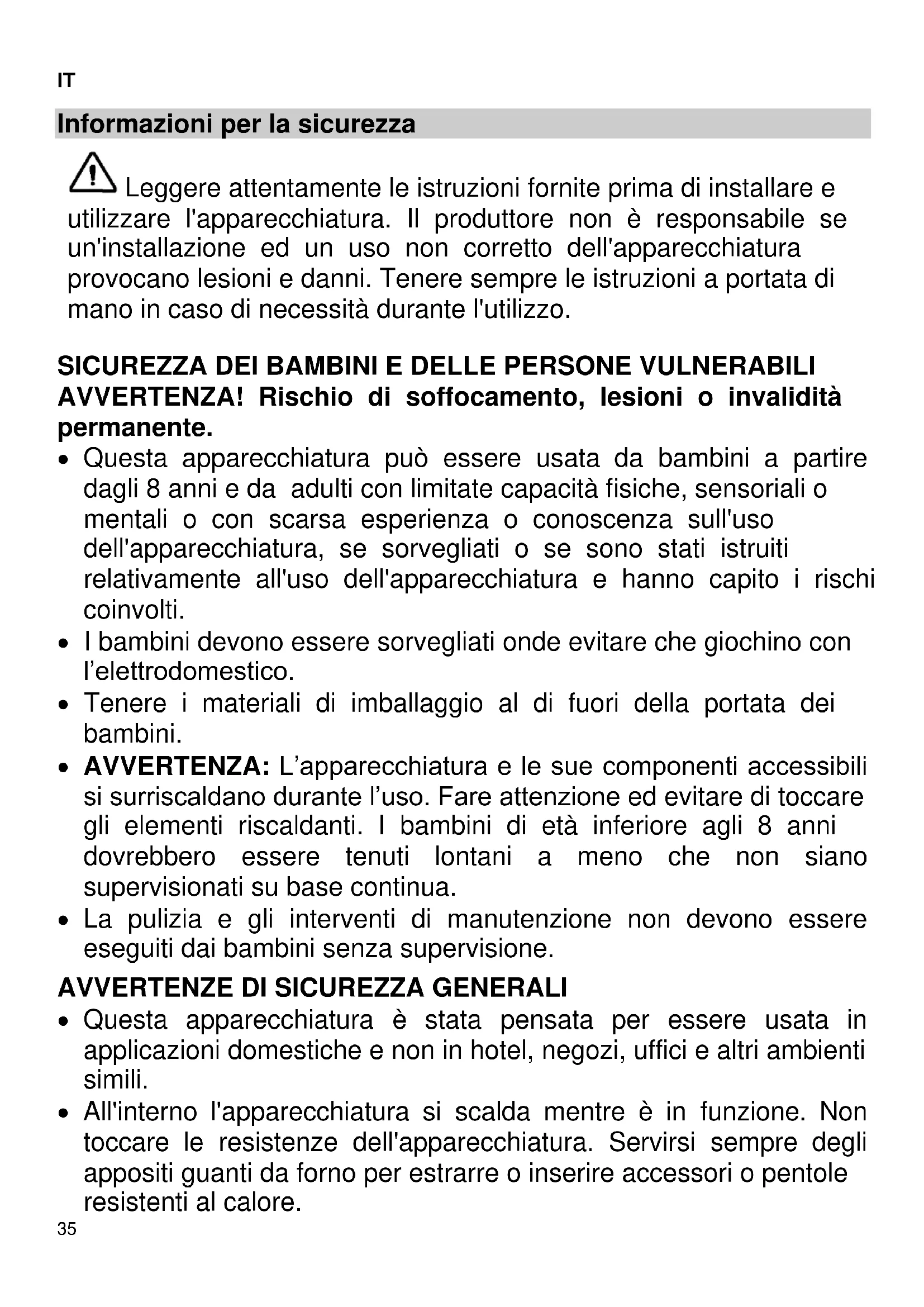

Informazioni per la sicurezza

Leggere attentamente le istruzioni fornite prima di installare e zare l'apparecchiatura. Il produttore non è responsabile se stallazione ed un uso non corretto dell'apparecchiatura ocano lesioni e danni. Tenere sempre le istruzioni a portata di o in caso di necessità durante l'utilizzo.

SICUREZZA DEI BAMBINI E DELLE PERSONE VULNERABILI AVVERTENZA! Rischio di soffocamento, lesioni o invalidità permanente.

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, se sorvegliati o se sono stati istruiti relativamente all'uso dell'apparecchiatura e hanno capito i rischi coinvolti.
• I bambini devono essere sorvegliati onde evitare che giochino con l'elettrodomestico.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini.
• AVVERTENZA: L'apparecchiatura e le sue componenti accessibili si surriscaldano durante l'uso. Fare attenzione ed evitare di toccare gli elementi riscaldanti. I bambini di età inferiore agli 8 anni dovrebbero essere tenuti lontani a meno che non siano supervisionati su base continua.
• La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione.

AVVERTENZE DI SICUREZZA GENERALI

• Questa apparecchiatura è stata pensata per essere usata in applicazioni domestiche e non in hotel, negozi, uffici e altri ambienti simili.
• All'interno l'apparecchiatura si scalda mentre è in funzione. Non toccare le resistenze dell'apparecchiatura. Servirsi sempre degli appositi guanti da forno per estrarre o inserire accessori o pentole resistenti al calore.

Informazioni per la sicurezza

• Non appoggiarsi né sedersi sul cassetto, si potrebbero danneggiare le guide telescopiche. La portata massima del cassetto è di 25 kg.
• Non conservare contenitori in plastica oppure oggetti infiammabili nello scaldastoviglie. Questi oggetti potrebbero infatti fondersi o incendiarsi quando si accende l'apparecchio. Pericolo di incendio!
• Non utilizzare l'apparecchio per riscaldare l'ambiente della cucina. Oggetti facilmente infiammabili posti nelle sue vicinanze potrebbero prendere fuoco a causa dell'elevata temperatura.

INSTALLAZIONE

• L'impianto elettrico deve essere dotato di un interruttore onnipolare di protezione con apertura minima tra i contatti della categoria di sovratensione III.
• Se per il collegamento elettrico si usa una spina, quest'ultima deve essere accessibile dopo l'installazione.
• L'installazione deve rispettare le regolamentazioni correnti.
• La protezione contro il contatto diretto deve essere garantita dal modo di integrazione.
• AVVERTENZA! L'apparecchio deve essere assolutamente collegato a terra.
• AVVERTENZA! L'apparecchiatura è stata pensata per un'installazione a incasso. Rimandiamo alle ultime pagine del presente manuale utente per informazioni dettagliate sulle dimensioni dell'installazione.

PULIZIA E MANUTENZIONE

- AVVERTENZA: Prima di eseguire qualsiasi intervento di pulizia o manutenzione, scollegare l'apparecchiatura dalla rete elettrica.

- Non mantenendo l'apparecchiatura in condizioni pulite si può provocare il deterioramento della superficie, pregiudicare la durata dell'apparecchiatura e si possono creare delle situazioni di pericolo

- Non utilizzare detergenti abrasivi o raschietti di metallo per pulire il vetro della porta per non rigare la superficie e causare la rottura del vetro.

IT

Informazioni per la sicurezza

• Non usare una pulitrice a vapore per pulire l'apparecchiatura.
• Seguire le istruzioni per la pulizia fornite nella sezione "Pulizia e manutenzione".

ASSISTENZA E RIPARAZIONE

• AVVERTENZA: Prima di eseguire qualsiasi intervento di riparazioni, scollegare l'apparecchiatura dalla rete elettrica.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.
• Le operazioni di riparazione e manutenzione, in particolare quelle relative ai componenti elettrici, possono essere eseguite solo da tecnici autorizzati dal fabbricante.

Descrizione dell'apparecchio

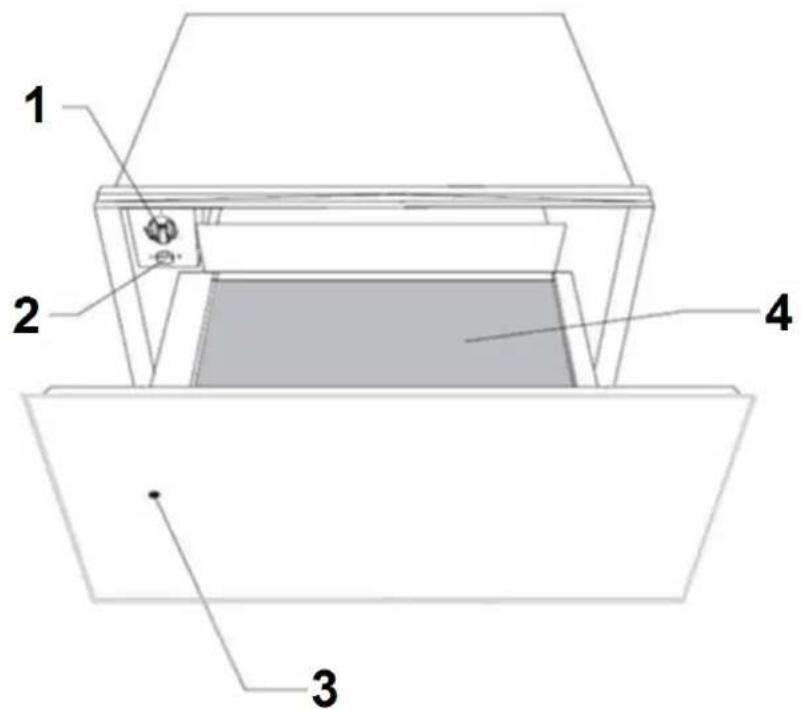

Elementi principali

1 2 3 4

1. – Pannello di controllo

2. – Maniglia

3. – Base antiscivolo

4. Foro di controllo sul frontale dell'apparecchio

Informazioni preliminari

L'apparecchio è dotato di un sistema di ventilazione ad aria calda. Una ventola distribuisce il calore della resistenza di riscaldamento in modo ottimale all'interno del cassetto.

Il termostato permette di determinare e controllare la temperatura desiderata per le stoviglie inserite.

La circolazione dell'aria riscalda le stoviglie in modo uniforme e rapido.

Una griglia di protezione impedisce che si possano toccare accidentalmente la resistenza di riscaldamento e la ventola.

La base del cassetto è rivestita con materiale antiscivolo per impedire che le stoviglie possano spostarsi quando si apre o chiude il cassetto.

I comandi

Prima del primo uso

Prima di utilizzare l'apparecchio per la prima volta, pulirlo con un panno umido ed asciugarlo quindi accuratamente come descritto al capitolo "Pulizia e manutenzione".

Riscaldare il cassetto vuoto per almeno 2 ore. Spostare la manopola della temperatura sulla posizione massima (vedi capitolo "Selezionare la temperatura").

Assicurarsi durante questo periodo di riscaldamento che la cucina sia ben areata.

Gli elementi in metallo sono stati trattati con un apposito prodotto protettivo. Questo prodotto potrebbe essere la causa di cattivi odori al primo riscaldamento del cassetto. Questi odori ed eventuali fumane scompaiono velocemente e non sono da attribuire ad un allacciamento non a norma o ad un difetto dell'apparecchio.

Elementi di comando

0 80° 30° 60° 40° -

Gli elementi di comando sono la manopola della temperatura e l'interruttore on/off. Questi elementi sono visibili solo quando il cassetto è aperto. Quando invece il cassetto è chiuso un piccolo foro di controllo situato sul frontale dell'apparecchio permette di controllare se il cassetto è accesso.

Principio di funzionamento

Procedere come descritto qui di seguito per utilizzare il cassetto scaldastoviglie:

- Premere il centro della faccia anteriore per aprire il cassetto scaldavivande.

• Disporre le stoviglie nel cassetto.
• Per selezionare la temperatura, girare la manopola sulla posizione desiderata.
• Accendere l'apparecchio premendo il relativo interruttore. La spia dell'interruttore si accende.
  • Chiudere il cassetto.

Se il cassetto viene chiuso con troppa forza, si potrebbe riaprire.

Spegnere l'apparecchio prima di rimuovere le stoviglie che si sono riscaldate.

Selezionare la temperatura

La manopola della temperatura consente di impostare la temperatura linearmente tra 30 e 80 °C.

Ruotare la manopola solo verso sinistra fino alla posizione "0" oppure completamente verso destra, perché altrimenti la si potrebbe danneggiare.

Raggiunta la temperatura selezionata, il riscaldamento si disinserisce. Non appena la temperatura scende sotto il valore impostato, il riscaldamento si riattiva.

Sulla scala delle temperature non sono contrassegnati i valori assoluti in °C, ma i simboli che rappresentano la temperatura ottimale per i rispettivi gruppi di stoviglie.

Simbolo	°C	Funzione
	30°C	Scongelamento
	40°C-50°C	Lievitazione pastaRiscaldamento Tazze / bicchieri
	60°C-70°C	Stoviglie riscaldamentoTenere in caldo i cibi
	80°C	Temperatura di cottura a bassaScaldavivande

I comandi

Tempi di riscaldamento

Diversi fattori influenzano i tempi di riscaldamento:

• materiale e spessore delle stoviglie;
  • quantità di stoviglie caricate;
• disposizione delle stoviglie caricate;
• impostazione della temperatura.

Non è quindi possibile fornire indicazioni assolute.

Impostando la temperatura su e per raggiungere un riscaldamento omogeneo, possono essere considerati indicativi i seguenti valori:

Stoviglie	Tempo in minuti
Stoviglie per 6 persone	30 – 35

Potete dedurre dall'esperienza pratica quali siano le impostazioni ottimali per le Vostre esigenze.

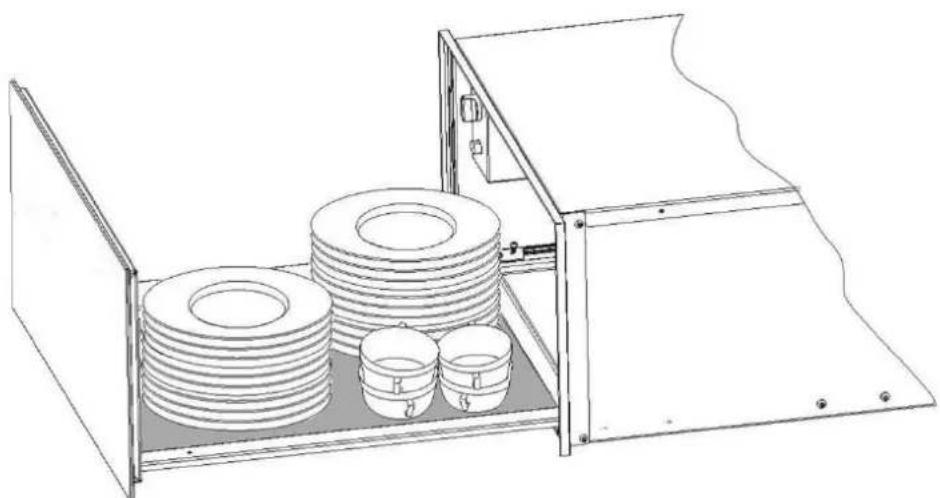

Capacità

La capacità dipende dalle dimensioni dell'apparecchio e il cassetto può sopportare un peso massimo di 25 kg.

I seguenti esempi di carico sono indicativi:

• Stoviglie per 6 persone
- 6 piatti ∅ 28 cm
- 6 scodelle per minestra ∅ 10cm
- 1 ciotola ∅ 22 cm
- 1 ciotola ∅ 19 cm
- 1 ciotola ∅ 17 cm
- 2 piatti ∅ 36 cm

oppure

• 20 piatti ∅ 28 cm
• 36 piatti per minestra ∅ 22 cm
• 30 scodelle per minestra ∅ 10cm
• 10 piatti ∅ 28cm
• 10 piatti per minestra ∅ 22 cm
• 10 piatti per pizza ∅ 36 cm
• 80 tazzine da caffè
• 40 tazze
• 30 bicchieri
- 18 piatti per minestra ∅ 22 cm; 2 ciotole per minestra 21 cm x 18 cm
- ecc.

Pulizia e manutenzione

La pulizia rappresenta generalmente l'unico tipo di manutenzione necessaria.

Attenzione! Prima di iniziare la pulizia staccare l'apparecchio dall'alimentazione di rete. Togliere la spina dalla presa o disattivare il circuito di alimentazione dell'apparecchio.

Non utilizzare detergenti aggressivi o prodotti abrasivi, spugne abrasive e neppure oggetti appuntiti, perché potrebbero macchiare l'apparecchio.

Frontale e pannello comandi

È sufficiente pulire l'apparecchio con un panno umido. Nel caso dovesse essere particolarmente sporco, aggiungere un paio di gocce di detergente all'acqua di pulizia. Asciugare quindi l'apparecchio con un panno asciutto.

I frontali in acciaio inossidabile degli scaldastoviglie possono essere puliti con detergenti speciali appositi. Questi prodotti rallentano la formazione dello sporco sulla superficie del cassetto. Applicare una minima quantità del prodotto con un panno morbido su tutta la superficie da trattare.

Per la pulizia di cassetti con frontale di alluminio utilizzare un detergente delicato non abrasivo ed applicarlo con un panno morbido e senza pelucchi. Pulire la superficie in senso orizzontale e non facendo pressione.

Per cassetto riscaldante con parte frontale in vetro In presenza di impronte di dita, grasso o macchie sull'esterno (ad esempio sulla superficie del pannello anteriore), pulire con un panno morbido e un detergente per vetri oppure neutro e successivamente asciugare con un panno asciutto, pulito e morbido.

Vano interno

Pulire il vano interno con un panno umido dopo ogni uso. Nel caso dovesse essere particolarmente sporco, aggiungere un paio di gocce di detergente all'acqua di pulizia.

Asciugare quindi le superfici con un panno asciutto.

Evitare che defluisca acqua nei fori di ventilazione.

Riutilizzare il cassetto solo quando si è asciugato completamente.

Base antiscivolo

La base antiscivolo può essere tolta per pulire il fondo del cassetto.

Pulire la base preferibilmente a mano con acqua calda e un detersivo delicato. Infine asciugarla bene. Reinserire la base antiscivolo nel cassetto solo quando è completamente asciutta.

Guasti, cosa fare?

ATTENZIONE! Qualsiasi tipo di riparazione deve essere eseguito solo da personale specializzato. Qualsiasi riparazione che non viene eseguita da personale autorizzato dalla casa produttrice potrebbe rivelarsi pericolosa.

I seguenti guasti possono essere rimossi dall'utente senza che sia necessario l'intervento del Servizio Assistenza.

• Le stoviglie non si riscaldano a sufficienza?

Verificare se

• l'apparecchio è acceso;
• è stata impostata la temperatura giusta;
  – le aperture di ventilazione sono state ostruite da piatti o fondine di grandi dimensioni;
• le stoviglie sono state riscaldate per un periodo sufficientemente lungo.

Diversi fattori influenzano i tempi di riscaldamento:

• materiale e spessore delle stoviglie;
• quantità di stoviglie caricate;
• disposizione delle stoviglie caricate;
• impostazione della temperatura.

- Le stoviglie non si riscaldano? Verificare se

- si sente un rumore di ventola; Se la ventola è in funzione, significa che la resistenza di riscaldamento è difettosa. Se la ventola non funziona, significa che è difettosa. - il fusibile dell'impianto domestico è scattato.

- Le stoviglie si riscaldano troppo? Il regolatore di temperatura è difettoso.

Quando si aziona l'apparecchio la spia dell'interruttore on/off non si accende?

La spia di controllo è difettosa.

Dati tecnici

Dati tecnici

SAMSUNG sforza di migliorare i propri prodotti in qualsiasi momento. Le specifiche di progettazione e di queste istruzioni per l'uso sono quindi soggetti a modifiche senza preavviso.

Modello	NL20J7100WM/URNL20T8100WK/URNL20T9100WD/URNL20B5100WA/URNL20B5100WA/EUNL20B5100WE/URNL20B5100WN/URNL20B5100WN/EU
Alimentazione elettrica	220-240 V / 50-60 Hz
Consumo de energiaPotenza massima	420W
Dimensioni (LxPxH)al di fuoricassetto cavità	595x522x140485x490x110
Volume	25 ltr
Peso netto	14,2 kg

Salvaguardia dell'ambiente

Smaltimento dell'imballaggio

L'imballaggio è contrassegnato dal logo "Punto Verde".

Utilizzare i contenitori appositi per smaltire tutti i materiali dell'imballaggio come cartone, polistirolo espanso e pellicole protettive. In questo modo si assicura il riciclaggio dei materiali d'imballaggio.

Smaltimento di apparecchiature esse

La norma europea 2002/96/EC su apparecchi elettrici ed elettronici dismessi (WEEE, Waste Electrical and Electronic Equipment) vieta lo smaltimento di elettrodomestici come rifiuti residuali.

Gli apparecchi in disuso devono pertanto essere recuperati separatamente dagli altri rifiuti per

ottimizzare la percentuale di recupero e riciclaggio dei materiali di cui sono composti e per evitare possibili danni alla salute delle persone e all'ambiente. Il simbolo del cassonetto barrato deve essere applicato su tutti i prodotti per ricordare che devono essere smaltiti separatamente.

L'utilizzatore deve mettersi in contatto con gli enti locali competenti o con i punti vendita per informarsi sul luogo di raccolta per vecchi elettrodomestici più vicino.

Prima di procedere allo smaltimento rendere sicuro l'apparecchio, staccando il cavo di alimentazione, tagliandolo e smaltendolo quindi, a sua volta, adeguatamente.

Per informazioni sull'impegno di Samsung ai fini della salvaguardia ambientale e sugli obblighi normativi relativi a ciascun prodotto, come per esempio il REACH, vogliate visitare il sito:

Istruzioni di montaggio

Prima dell'installazione

Assicurarsi che la tensione di alimentazione indicata sulla targhetta dati corrisponda a quella della vostra rete elettrica.

Aprire il cassetto, rimuovere tutti gli accessori e il materiale d'imballaggio.

Attenzione! Il frontale del cassetto potrebbe essere ricoperto da un film protettivo. Rimuovere la protezione con cautela prima del primo utilizzo dell'apparecchio cassetto scaldastoviglie, iniziando a staccarla partendo dal basso.

Assicurarsi che il cassetto non sia danneggiato. Controllare che il cassetto si chiuda correttamente. In presenza di danni informare il Servizio Assistenza.

Accertarsi che la presa sia facilmente accessibile anche dopo che il cassetto è stato incassato.

Il cassetto scaldastoviglie può essere incassato solo sugli apparecchi che sono stati indicati dal produttore. La casa produttrice non garantisce il corretto funzionamento del cassetto se combinato con apparecchi non da lei indicati e non risponde per eventuali danni causati da un tale uso improprio.

Incasso

Prima di procedere al montaggio dello scaldastoviglie e dell'apparecchio a lui combinato, predisporre un piano intermedio fisso nel mobile, il quale assicuri la portata necessaria per entrambi gli apparecchi.

L'apparecchio combinato viene invece posizionato senza ulteriori piani intermedi direttamente sul cassetto scaldastoviglie incassato.

Per l'incasso dell'apparecchio combinato attenersi assolutamente alle indicazioni contenute nelle relative istruzioni per l'uso e per il montaggio.

Le dimensioni principali per l'incasso sono indicate in mm e riportate nelle ultime pagine di queste istruzioni. Per il montaggio proseguire come indicato:

1. sistemare il cassetto nel mobile da incasso fino al listello devia fumane e registrarlo;

2. assicurarsi che l'involucro del cassetto sia registrato ad angolo retto;

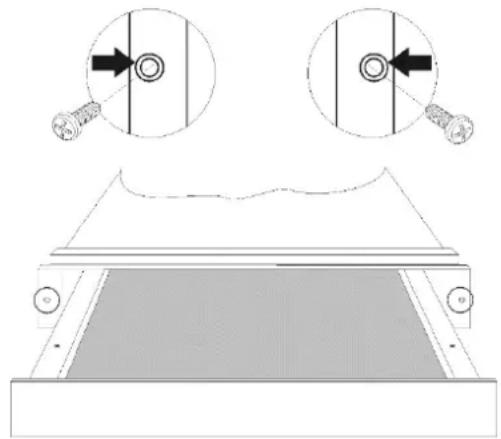

3. aprire il cassetto e fissare l'involucro alle pareti laterali del mobile con le due viti in dotazione.

Allacciamento elettrico

Il cassetto scaldastoviglie è dotato di un cavo di alimentazione e di una spina per corrente monofase.

Si consiglia di collegare l'apparecchio alla rete elettrica servendosi di una presa.

Si facilita in questo modo l'intervento del Servizio di assistenza in caso di necessità.

Qualora la presa non dovesse essere accessibile, l'installazione deve essere eseguita da un tecnico specializzato.

In questo caso il collegamento ad un circuito d'alimentazione deve avvenire con l'ausilio di un ruttore per tutti i poli con una distanza minima di 3 mm tra i contatti.

I dati necessari per l'allacciamento si trovano sulla targhetta dati. Queste indicazioni devo corrispondere con quelle della rete elettrica locale.

ATTENZIONE! IL PRESENTE SCALDASTOVIGLIE DEVE ESSERE ASSOLUTAMENTE COLLEGATO A TERRA.

Il produttore e il rivenditore declinano ogni responsabilità per eventuali danni a persone, animali o cose, dovuti alla mancata osservanza delle presenti istruzioni di montaggio.

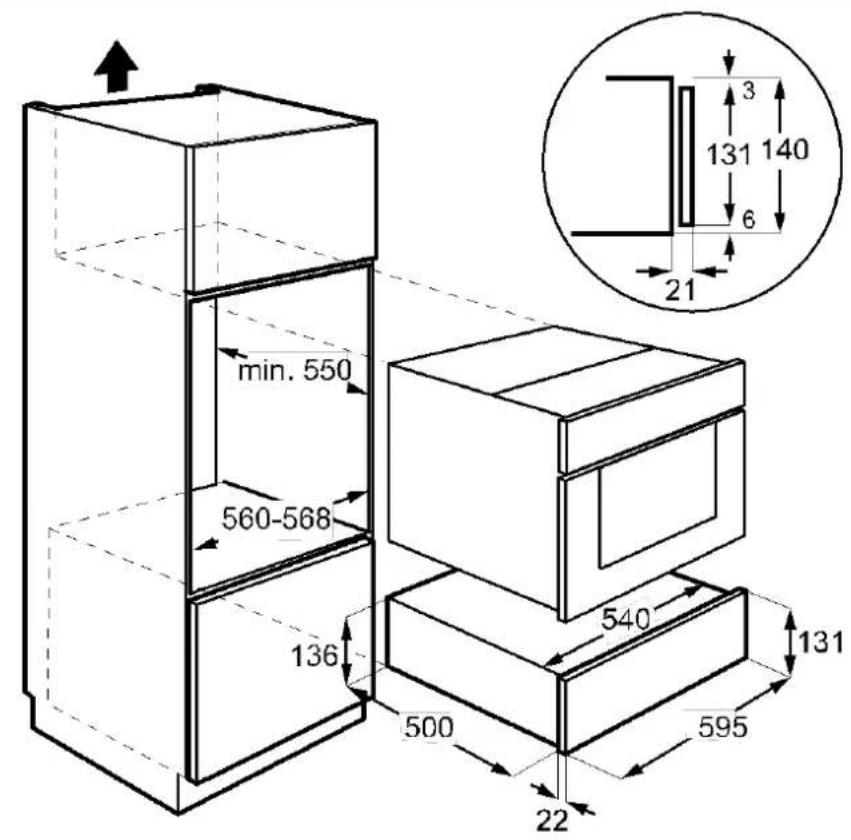

Installation / Installation / Einbau / Installazione

Possibilités de combinaison / Combination possibilities / Kombinationsmöglichkeiten / Possibilità di combinazione

min. 550 560-568 136 500 540 131 22 595 3 131 140 6 21

Country	Contact Center	Web Site
UK	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
GERMANY	06196 77 555 77	www.samsung.com/de/support
FRANCE	01 48 63 00 00	www.samsung.com/fr/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
DENMARK	707 019 70	www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
SWEDEN	0771 726 786	www.samsung.com/se/support
POLAND	801-172-678* lub [phone]*Dedykowana infolinia do obsługi zapytań dotyczących telefonów komórkowych:801-672-678* lub [phone]** (koszt połączenia według taryfy operatora)	http://www.samsung.com/pl/support/
