Produkttyp	Wärmeschublade
Außenmaße (B x T x H)	595 x 522 x 140 mm
Nischenmaße (B x T x H)	485 x 490 x 110 mm
Volumen	25 L
Nettogewicht	14,2 kg
Stromversorgung	220-240 V, 50-60 Hz
Maximale Leistung	420 W
Temperaturbereich	30 bis 80 °C
Maximale Belastung	25 kg
Frontmaterial	Edelstahl / Aluminium / Glas je nach Modell
Hauptfunktionen	Auftauen, Geschirrwärmen, Warmhalten, Niedrigtemperaturgaren
Bedienungsart	Drehregler Thermostat + Ein/Aus-Schalter
Kontrollleuchte	Ja, an der Vorderseite
Heizsystem	Elektrischer Heizwiderstand mit Warmluftzirkulation durch Lüfter
Rutschfeste Beschichtung	Ja, abnehmbar und waschbar
Kindersicherheit	Für Kinder unter 8 Jahren ist Aufsicht erforderlich
Einbau	Einbaufähig, erfordert ein Zwischenbodenregal zur Kombination
Reinigung	Feuchtes Tuch, mildes Reinigungsmittel, keinen Dampfreiniger verwenden
Reparierbarkeit	Reparaturen nur durch zertifizierte Fachkräfte
Umweltschutz	Recycling über spezielle Sammelstellen (WEEE)

Häufig gestellte Fragen - NL20B5100WA SAMSUNG

Wie verwende ich die Wärmeschublade Samsung NL20B5100WA?

Drücken Sie in die Mitte der Front zum Öffnen, stellen Sie das Geschirr hinein, wählen Sie die Temperatur mit dem Thermostat, drücken Sie den Ein/Aus-Schalter und schließen Sie die Schublade. Zum Ausschalten drücken Sie erneut den Schalter.

Welche Temperatur zum Aufwärmen von Tellern wählen?

Verwenden Sie das Symbol zwischen 60 und 70 °C zum Aufwärmen von Geschirr und Warmhalten von Speisen. Für Tassen und Gläser wählen Sie 40-50 °C.

Wie lange dauert es, das Geschirr zu wärmen?

Die Zeit hängt vom Material, der Dicke und der Menge ab. Als Richtwert: für 6 Gedecke ca. 30 bis 35 Minuten mit dem Thermostat auf maximaler Position.

Wie reinige ich das Innere der Wärmeschublade?

Ziehen Sie den Netzstecker. Reinigen Sie mit einem feuchten Tuch und etwas Spülmittel, falls nötig. Vermeiden Sie, dass Wasser in die Luftöffnungen gelangt. Trocknen Sie gründlich, bevor Sie es wieder verwenden.

Kann die rutschfeste Beschichtung entfernt werden?

Ja, sie ist abnehmbar und kann von Hand mit heißem Wasser und Spülmittel gewaschen werden. Setzen Sie sie erst wieder ein, wenn die Schublade trocken ist.

Was tun, wenn das Geschirr nicht ausreichend warm wird?

Überprüfen Sie, ob das Gerät eingesteckt und eingeschaltet ist, ob die Temperatur richtig eingestellt ist, ob die Luftöffnungen nicht verstopft sind und ob die Heizzeit ausreichend ist.

Was tun, wenn das Gerät nicht angeht?

Überprüfen Sie die Sicherung oder den Schutzschalter. Wenn die Kontrollleuchte nicht leuchtet, könnte die Anzeige defekt sein. Wenden Sie sich an einen zertifizierten Techniker.

Kann ich die Wärmeschublade als Zusatzheizung verwenden?

Nein. Das Gerät ist nicht zum Heizen eines Raumes ausgelegt. Hohe Temperaturen können brennbare Gegenstände in der Nähe entzünden.

Wie installiere ich die Wärmeschublade unter einem anderen Gerät?

Verwenden Sie ein festes Zwischenbodenregal, das das Gewicht beider Geräte tragen kann. Setzen Sie die Wärmeschublade auf das Regal, zentrieren Sie sie und befestigen Sie sie mit den mitgelieferten Schrauben an den Seiten des Möbels.

Ist es für Kinder sicher?

Kinder unter 8 Jahren sollten ferngehalten oder ständig beaufsichtigt werden. Zugängliche Teile werden heiß. Lassen Sie Verpackungen nicht in ihre Reichweite gelangen.

BEDIENUNGSANLEITUNG NL20B5100WA SAMSUNG

Informationen zur Sicherheit ....13

Gerätebeschreibung 16

Hauptkomponenten 16
Vorinformationen 16

Bedienung 17

Vor dem ersten Gebrauch 17
Bedienelemente....17
Bedienprinzip....17
Temperatur wählen....17
Aufheizzeiten 18
Fassungsvermögen 18

Reinigung und Pflege....19

Stirnseite und Bedienblende....19
Innenraum 19
Antirutschauflage....19

Was ist im Falle einer Funktionsstörung zu tun? 20

Technische Eigenschaften....21

Informationen zur Entsorgung ....Error! Bookmark not defined.

Installationsanleitung....23

Vor der Installation....23
Einbau 23
Elektroanschluss 23

Einbau 45

Kombinationsmöglichkeiten....45

Wir bitten Sie, die in diesem Buch enthaltenen Anweisungen aufmerksam durchzulesen, die Ihnen ermöglichen werden, bei der Nutzung Ihrer Wärmeschublade bessere Ergebnisse zu erzielen.

BEWAHREN SIE DIE DOKUMENTATION DIESES GERÄTES AUF, UM KÜNFTIG IN IHR NACHSCHLAGEN ZU KÖNNEN.

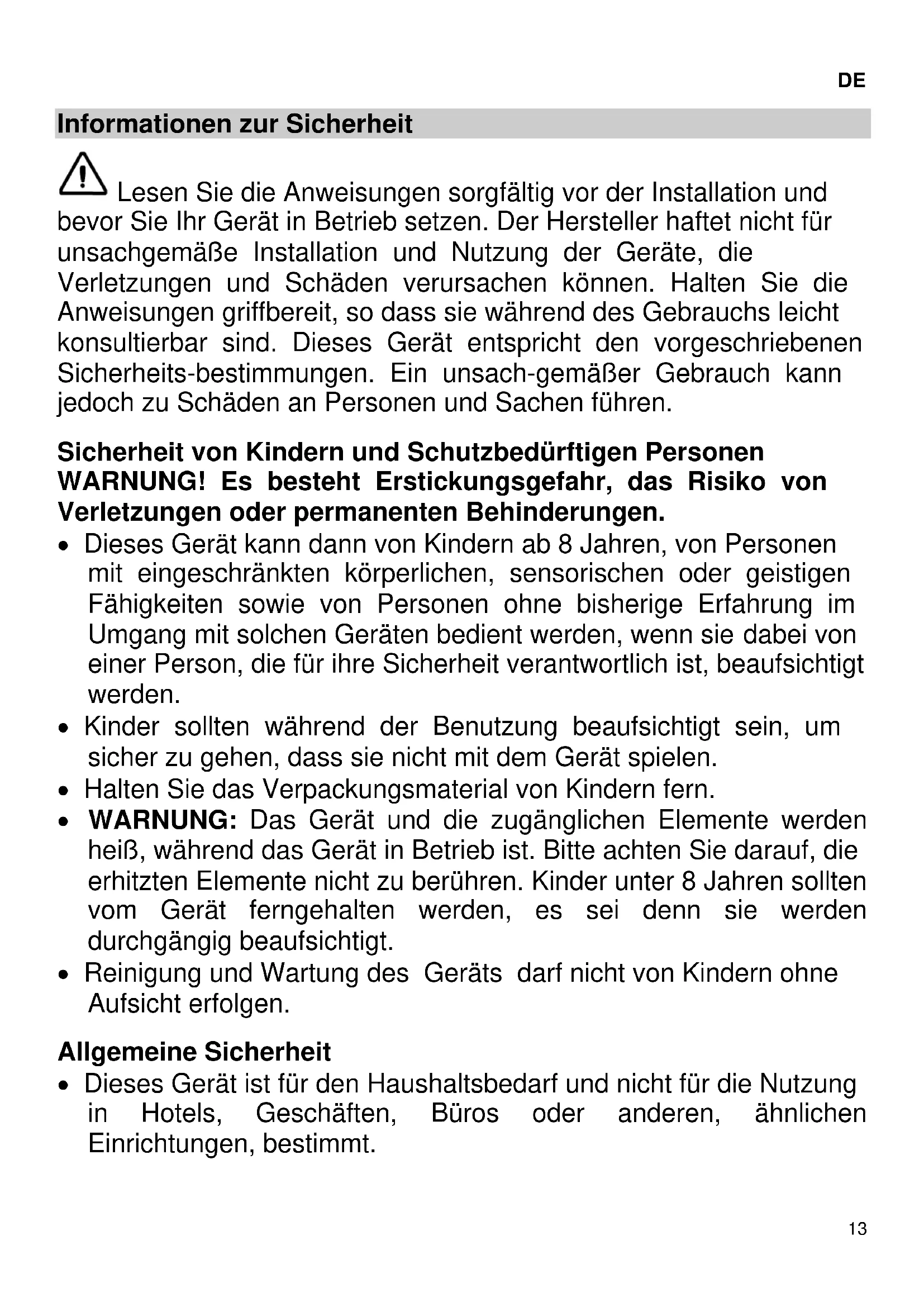

Informationen zur Sicherheit

Lesen Sie die Anweisungen sorgfältig vor der Installation und r Sie Ihr Gerät in Betrieb setzen. Der Hersteller haftet nicht für chgemäße Installation und Nutzung der Geräte, die Verletzungen und Schäden verursachen können. Halten Sie die Anweisungen griffbereit, so dass sie während des Gebrauchs leicht konsultierbar sind. Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsach-gemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Sicherheit von Kindern und Schutzbedürftigen Personen WARNUNG! Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder sollten während der Benutzung beaufsichtigt sein, um sicher zu gehen, dass sie nicht mit dem Gerät spielen.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• WARNUNG: Das Gerät und die zugänglichen Elemente werden heiß, während das Gerät in Betrieb ist. Bitte achten Sie darauf, die erhitzten Elemente nicht zu berühren. Kinder unter 8 Jahren sollten vom Gerät ferngehalten werden, es sei denn sie werden durchgängig beaufsichtigt.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

Allgemeine Sicherheit

- Dieses Gerät ist für den Haushaltsbedarf und nicht für die Nutzung in Hotels, Geschäften, Büros oder anderen, ähnlichen Einrichtungen, bestimmt.

Informationen zur Sicherheit

• Der Geräteinnenraum wird während des Betriebs heiß. Berühren Sie nicht die Heizelemente im Geräteinnern. Verwenden Sie zum anfassen des zubehörs und der Töpfe wärmeisolierende Handschuhe.
• Stellen oder setzen Sie sich nicht auf die geöffnete Geschirrschublade. Der Teleskopauszug wird beschädigt. Die Belastbarkeit der Geschirrschublade beträgt max. 25kg.
• Bewahren Sie keine Kunststoff-behälter oder brennbare Gegenstände im Gerät auf. Beim Einschalten können sie schmelzen oder sich entzünden. Brandgefahr!
• Benutzen Sie das Gerät nicht zum Beheizen von Räumen. Durch die Temperaturentwicklung können leicht entzündbare Gegenstände in der Nähe zu brennen beginnen.

Installation

• Die Elektronik muss mit einer Einrichtung zur Abschaltung ausgestattet sein, womit das Gerät sich von jedem Pol vom Netz ausschalten lässt und die vollständige Trennung unter der Überspannungskategorie III bietet.
• Wenn ein Stecker für die elektrische Verbindung verwendet wird, dann muss er nach der Installation zugänglich sein.
• Die Installation des Gerätes muss nach aktuellen Vorschriften erfolgen.
• Schutz gegen elektrischen Schlag muss durch den Einbau gewährleistet sein (Erdung).
• Achtung: Das Gerät muss unbedingt geerdet werden.
• WARNUNG: Das Gerät ist für den Einbau bestimmt. Bitte beziehen Sie sich auf die letzten Seiten der Bedienungsanleitung, für detaillierte Informationen und Maßzeichnungen.

Reinigung und Instandhaltung

- WARNUNG: Trennen Sie vor reinigung und instandhaltung das Gerät von der Stromversorgung.

Informationen zur Sicherheit

• Wird das Gerät nicht regelmäßig gereinigt, können die Oberflächen beschädigt werden; dies kann sich nachteilig auf die Lebensdauer des Geräts auswirken und zu gefährlichen Situationen führen.
• Benutzen Sie keine Scheuermittel oder Metallschwämmchen zum Reinigen der Ofenglastür; sie können die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.
• Benutzen Sie zum Reinigen des Geräts keinen Dampfreiniger.
• Bitte beachten Sie die Hinweise bezüglich der Sauberkeit unter dem Punkt "Reinigung und Wartung".

Service und Reparatur

• WARNUNG: Trennen Sie vor Service und Reparatur das Gerät von der Stromversorgung.
• Falls das Netzkabel beschädigt wird, ist es vom Hersteller, von autorisierten Vertretern oder von für diese Aufgabe qualifizierten Technikern zu ersetzen, um gefährliche Situationen zu vermeiden. Denn dazu sind Spezialwerkzeuge notwendig.
• Reparaturen und Wartungsarbeiten, besonders an unter Strom stehenden Teilen, dürfen nur durch vom Hersteller autorisierten Technikern ausgeführt werden.

DE

Gerätebeschreibung

Hauptkomponenten

1 2 3 4

1. – Bedienblende

2. – Gerätefront

3. – Temperaturknebel

4. – Antirutschauflage

Vorinformationen

Dieses Gerät verfügt über ein Heißluftsystem. Ein Gebläse verteilt die Wärme des Heizkörpers optimal in der Schublade.

Das Thermostat ermöglicht die Bestimmung und Überwachung der gewünschten Geschirrtemperatur.

Durch die entstehende Luftzirkulation wird das Geschirr gleichmäßig und schnell erwärmt.

Ein Schutzgitter verhindert die Berührung mit Heizkörper und Gebläse.

Der Boden der Geschirrschublade ist mit einer Antirutschauflage ausgelegt, die das Verrutschen des Geschirrs beim Öffnen und Schließen der Schublade verhindert.

Bedienung

Vor dem ersten Gebrauch

Vor dem ersten Benutzen sollten Sie wie folgt vorgehen:

Wischen Sie Ihr Gerät mit einem feuchten Tuch ab und trocken Sie es anschließend. Siehe Kapitel „Reinigung und Pflege“.

Heizen Sie die leere Schublade mindestens 2 Stunden lang auf. Stellen Sie dazu den Temperaturknebel auf Maximum (siehe Kapitel "Temperatur wählen").

Sorgen Sie dabei für eine gute Belüftung der Küche.

Die Bauteile sind mit einem Pflegemittel geschützt. Deshalb kommt es beim ersten Aufheizen vorübergehend zur Geruchsbildung. Die Geruchsbildung und eventuell auftretender Dunst vergehen nach kurzer Zeit und weisen nicht auf einen Falschanschluss oder Gerätedefekt hin.

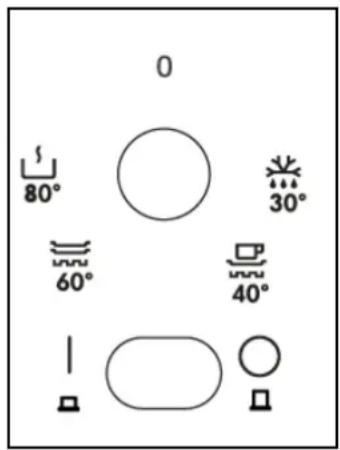

Bedienelemente

0 80° 30° 60° 40° 1 ○ □

Die Bedienelemente bestehen aus dem Temperaturknebel und dem Ein-/Aus- Schalter. Sie sind nur sichtbar, wenn die Geschirrschublade geöffnet ist. Bei geschlossener Schublade kann man durch das Kontrollfeld in der Gerätefront sehen, ob das Gerät eingeschaltet ist.

Bedienprinzip

Um die Wärmeschublade zu verwenden verfahren wie folgt:

• Drücken Sie die Front der Wärmeschublade um diese zu öffnen.
• Stellen Sie das Geschirr in die Schublade.

• Um die Temperatur zu wählen, bitte drehen Sie denn Schalter auf die gewünschte Position.

• Schalten Sie das Gerät durch drücken des

• Knopfes ein. Der Knopf leuchtet auf.
  • Schließen Sie die Schublade.

Beachten Sie, dass sich die Schublade wieder öffnen kann, wenn sie mit übermäßigem Schwung geschlossen wird.

Schalten Sie das Gerät aus, bevor Sie das erwärmte Geschirr entnehmen.

Temperatur wählen

Der Temperaturknebel ermöglicht die stufenlose Einstellung der Temperatur zwischen ca. 30 und 80 °C.

Den Temperaturknebel nur linksherum bis zur Position "0"drehen oder nach rechts bis zum Anschlag, den sonst wird der Knebel zerstört.

Ist die gewählte Temperatur erreicht, schaltet sich die Heizung ab. Sobald die Temperatur unter den eingestellten Wert sinkt, schaltet sich die Heizung wieder ein.

Auf der Temperaturskala sind keine absoluten Temperaturwerte in °C markiert, sondern Symbole, die die optimale Temperatur für die jeweilige Geschirrgruppe darstellen:

Symbol	°C	Funktion
	30°C	Antauen
	40°C-50°C	Teig gehen lassenTassen/Gläservorwärmen
	60°C-70°C	Geschirr vorwärmen
	80°C	Speisen warm haltenSpeisen Erhitzen

Bedienung

Aufheizzeiten

Unterschiedliche Faktoren beeinflussen die Aufheizzeit:

• Material und Dicke des Geschirrs
- Beladungsmenge
• Beladungsanordnung
• Temperatureinstellung

Absolute Angaben sind daher nicht möglich.

Bei der Einstellung auf der Position und um eine gleichmäßige Erwärmung zu erreichen können folgende Werte als Anhaltspunkte genannt werden:

Geschirr	Zeit (Minuten)
Menügeschirr für 6 Personen	30 – 35

Bitte ermitteln Sie im praktischen Gebrauch die optimalen Einstellungen für Ihren Haushalt.

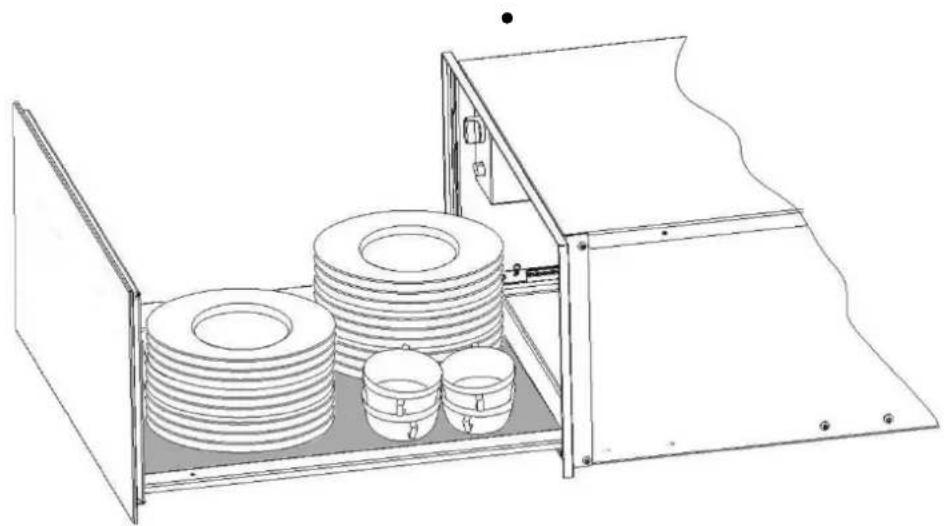

Fassungsvermögen

Das Fassungsvermögen ist abhängig von den Geschirrmaßen; die Schublade darf mit maximal 25 kg belastet werden.

Die folgenden Bestückungsbeispiele sind Anhaltspunkte:

• Menügeschirr für 6 Personen:
• 6 Teller ∅ 28 cm
• 6 Suppentassen ∅ 10cm
• 1 Schüssel ∅ 22 cm
• 1 Schüssel ∅ 19 cm
• 1 Schüssel ∅ 17 cm
• 2 Teller ∅ 36 cm

oder

• 20 Teller ∅ 28 cm
• 36 Suppenteller ∅ 22 cm
• 30 Suppentassen ∅ 10cm
• 10 Teller ∅ 28cm
• 10 Suppenteller ∅ 22 cm
• 10 Pizzateller ∅ 36 cm
• 80 Espressotassen
• 40 Cappuccinotassen
• 30 Gläser

- 18 Suppenteller ∅ 22 cm; 2 Suppenterrinen 21 cm x 18 cm

Reinigung und Pflege

Die Reinigung stellt die einzige, normalerweise erforderliche Wartung dar.

Achtung! Die Reinigung muss an dem von der Stromversorgung getrennten Gerät durchgeführt werden. Ziehen Sie den Stecker aus der Steckdose oder schalten Sie den Stromversorgungskreis des Gerätes ab.

Benutzen Sie keine aggressiven Reinigungs- oder Scheuermittel, keine kratzenden Scheuertücher noch spitze Gegenstände, denn es können Flecken entstehen.

Stirnseite und Bedienblende

Es reicht, das Gerät mit einem feuchten Lappen zu reinigen. Geben Sie, falls es sehr verschmutzt sein sollte, einige Tropfen Geschirrspülmittel ins Waschwasser. Wischen Sie danach das Gerät mit einem trockenen Lappen ab.

Für Wärmeschubladen mit

Edelstahlvorderseite können Spezialmittel für Edelstahloberflächen verwendet werden. Diese Mittel vermeiden dass die Oberflächen schnell wieder schmutzig werden. Tragen Sie das Mittel mit einem weichen Tuch flächig und sparsam auf.

Benutzen Sie bei Wärmeschubladen mit einer

Aluminiumvorderseite ein mildes Glasreinigungsmittel und einen weichen, fusselfreien Lappen. Wischen Sie diese in horizontaler Richtung ab, ohne Druck auf die Oberfläche auszuüben.

Für glasfrontierte Wärmeschublade Wenn sich Fingerabdrücke, Fett oder Flecken auf der Außenseite (z. B. auf der Frontplattenoberfläche) befinden, reinigen Sie diese mit einem weichen Tuch mit einem Glasreiniger oder einem neutralen Reinigungsmittel, und wischen Sie sie dann mit einem weichen, sauberen und trockenen Tuch trocken.

Innenraum

Reinigen Sie nach jeder Nutzung die Innenwände mit einem feuchten Lappen. Geben Sie, falls sie sehr verschmutzt sein sollten, einige Tropfen Geschirrspülmittel ins Waschwasser.

Wischen Sie danach die Oberflächen mit einem trockenen Lappen ab.

Verhindern Sie das Eindringen von Wasser in die Belüftungslöcher.

Nutzen Sie die Wärmeschublade nur nachdem sie trocken ist.

Antirutschauflage

Die Antirutschauflage kann zur Reinigung des Schubladenbodens herausgenommen werden.

Die Auflage reinigen Sie am besten von Hand mit warmem Wasser und einem milden Spülmittel. Trocknen Sie sie im Anschluss gut ab. Legen Sie die Antirutschauflage erst wieder in die Schublade, wenn sie ganz trocken ist.

Was ist im Falle einer Funktionsstörung zu tun?

ACHTUNG! Jegliche Art von Reparatur darf nur von spezialisierten Fachleuten ausgeführt werden. Jeder Eingriff, der durch nicht vom Hersteller autorisierte Personen vorgenommen wird, ist gefährlich.

Folgende Probleme können behoben werden, ohne den Kundendienst zu benachrichtigen:

- Das Geschirr erwärmt nicht ausreichend?

Prüfen Sie, ob:

• das Gerät eingeschaltet ist.
  – die richtige Temperatureinstellung gewählt wurde.
• die Warmluft-Austrittsöffnungen durch große Platten oder Schüsseln verdeckt sind.
• das Geschirr lange genug erwärmt wurde.

Unterschiedliche Faktoren beeinflussen die Aufheizzeit, zum Beispiel:

– Material und Dicke des Geschirrs
- Beladungsmenge
- Beladungsanordnung
– Temperatureinstellung

• Das Geschirr erwärmt nicht? Prüfen Sie, ob:
  – Sie ein Gebläsegeräusch hören.
  Falls das Gebläse läuft, ist der Heizkörper defekt. Falls das Gebläse nicht läuft ist das Gebläse defekt.
  – die Sicherung der Hausinstallation ausgelöst hat.
  • Das Geschirr wird zu heiß?
  – Der Temperaturregler ist defekt.
• Beim Einschalten des Gerätes leuchtet der Ein-/Aus-Schalter nicht?
  – Die Kontrollleuchte des Schalters ist defekt.

Technische Eigenschaften

Technische Eigenschaften

SAMSUNG bestrebt sich, seine Produkte die ganze Zeite zu verbessern. Somit können die Spezifikationen für die Auslegung und diese Bedienungsanleitung jederzeit ohne vorherige Ankündigung geändert werden.

Modell	NL20J7100WM/URNL20T8100WK/URNL20T9100WD/URNL20B5100WA/URNL20B5100WA/EUNL20B5100WE/URNL20B5100WN/URNL20B5100WN/EU
Betriebsspannung	220-240 V / 50-60 Hz
StromverbrauchMaximale Leistung	420W
Außen AbmessungHohlraum - Schublade	595x522x140485x490x110
Volumen	25 ltr
Netto Gewicht	14,2 kg

Informationen zur Entsorgung

Das Symbol der durchgestrichenen

Abfalltonne auf Rädern auf einem Elektro- oder Elektronikgerät, der Verpackung,

Gebrauchsanweisung oder dem Garantieschein weist darauf hin, dass das Elektro- oder Elektronikgerät nicht im unsortierten

Siedlungsabfall (Hausmüll) entsorgt werden darf, sondern einer getrennten Sammlung zugeführt werden muss.

Sie sind verpflichtet, dieses Gerät und Zubehörteile einer vom Hausmüll getrennten Erfassung zuzuführen. Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, sind vor der Abgabe an einer Erfassungsstelle zerstörungsfrei vom Altgerät zu trennen.

Vertreiber von Elektro- oder Elektronikgeräten, einschließlich des Lebensmitteleinzel-, Fernabsatz- und Versandhandels, sind ab einer bestimmten Verkaufs-, Lager- bzw.

Versandflächengröße gesetzlich grundsätzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet, wenn Sie bei dem Vertreiber ein neues Gerät kaufen oder es sich um ein kleines Altgerät handelt, das bestimmte Maße nicht überschreitet. Nähere Informationen und Einzelheiten zu diesen Rücknahmemöglichkeiten und -pflichten erhalten Sie von dem jeweiligen Vertreiber.

Endnutzer einschließlich privater Nutzer wenden sich an ihren öffentlich-rechtlichen Entsorgungsträger, um in Erfahrung zu bringen, wo sie das Altgerät für eine umweltfreundliche Entsorgung zurückgeben können. Gewerblichen Endnutzern stehen zusätzliche herstellerspezifische Möglichkeiten zur Rückgabe zur Verfügung, die sie direkt beim Hersteller erfragen können.

Bitte löschen Sie vor Abgabe an einer Erfassungsstelle selbstständig alle personenbezogenen Daten auf Ihrem Gerät.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezifischen Auflagen wie z. B. REACH finden Sie unter:

Installationsanleitung

Vor der Installation

Überprüfen Sie, dass die

Versorgungsspannung, die auf dem

Typenschild angegeben ist, mit Ihrer

Netzspannung übereinstimmt.

Öffnen Sie die Schublade und entnehmen Sie alle Zubehörteile sowie das Verpackungsmaterial.

Achtung! Die Vorderseite der Schublade kann mit einer Schutzfolie versehen sein. Ziehen Sie diese Folie vor der ersten Benutzung des Gerätes vorsichtig ab, indem Sie an deren Unterseite beginnen.

Vergewissern Sie sich, dass die

Wärmeschublade nicht beschädigt ist.

Überprüfen Sie, ob die Schublade richtig schließt Benachrichtigen Sie den Kundendienst im Falle von vorhandenen Schäden.

Achten Sie darauf, dass die Steckdose nach Einbau des Gerätes leicht zugänglich ist.

Der Geschirrwärmer darf ausschließlich in Kombination mit den vom Hersteller angegeben Geräten eingebaut werden. Bei Kombination mit anderen Geräten erlischt der Garantieanspruch, da die Gewähr für einen ordnungsgemäßen Betrieb nicht mehr gegeben ist.

Einbau

Für den Einbau von Geschirrwärmer und Kombinationsgerät muss ein fest eingebauter Zwischenboden vorhanden sein, der die erforderliche Tragfähigkeit für beide Geräte gewährleistet.

Das Kombinationsgerät wird ohne weiteren Zwischenboden direkt auf den eingebauten Geschirrwärmer gestellt.

Beachten Sie für den Einbau des Kombinationsgerätes unbedingt die Informationen der jeweiligen Gebrauchs- bzw. Montageanweisung.

Die wichtigen Masse für den Einbau werden in "mm" auf den letzten Seiten dargestellt. Wie folgt vorgehen:

1. Stellen Sie das Gerät bis zur Schwadenleiste in den Umbauschrank und richten Sie es aus.
2. Achten Sie darauf, dass das Gehäuse des Gerätes rechtwinklig ausgerichtet wird.

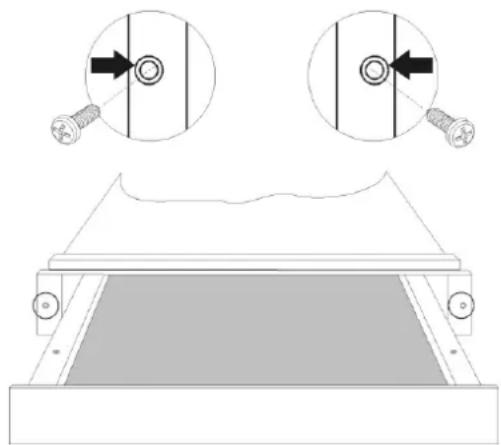

3. Öffnen Sie die Schublade und befestigen Sie das Gerät mit den 2 mitgelieferten Schrauben an den Seitenwänden des Schrankes.

Die Wärmeschublade ist mit einem Netzkabel und einem Stecker für Einphasenstrom ausgestattet. Es wird empfohlen, das Gerät über eine Steckdose an das Elektronetz anzuschließen.

Dadurch wird der Kundendienst erleichtert.

Im Falle eines Daueranschlusses ist das Gerät von einem qualifizierten Techniker zu installieren.

In diesem Falle hat der Anschluss an einen Stromkreis mit einem Unterbrecher für sämtliche Pole, mit einem Mindestabstand von 3 mm zwischen den Kontakten, zu erfolgen.

Die erforderlichen Anschlussdaten finden Sie auf dem Typenschild. Diese Angaben müssen mit denen des Netzes übereinstimmen.

ACHTUNG: DIE WÄRMESCHUBLADE MUSS UNBEDINGT GEERDET WERDEN.

Der Hersteller und die Wiederverkäufer lehnen jegliche Haftung für eventuelle Schäden ab, die Personen, Tieren oder Sachen zugefügt werden, falls die Nichtbeachtung der vorliegenden Installationsanleitung festgestellt wird.

FR

Sommaire
