| Tipo di prodotto | Amplificatore per cuffie a 6 canali |
| Numero di canali | 6 uscite cuffie stereo |
| Ingressi audio | 4 stereo/mono (Jack 6,35 mm) |
| Uscite audio | 6 cuffie stereo (Jack 6,35 mm) |
| Potenza di uscita max | 193 mW per canale su 32 ohm |
| Impedenza di carico minima | 16 ohm per uscita |
| Guadagno massimo | +13 dB per canale |
| Distorsione | < 0,02 % THD |
| Rumore di fondo | < -98 dBu |
| Risposta in frequenza | 20 Hz - 20 kHz (-3 dB) |
| Alimentazione | 100-120 V~ o 220-240 V~, 50-60 Hz (selezionabile) |
| Consumo elettrico | 15 W |
| Dimensioni (L x A x P) | 480 x 44 x 210 mm |
| Peso | 3,9 kg |
| Forma | Rack 19 pollici, 1U |
| Controlli | Volume (6x), Selettore di ingresso (6x) |
| Indicatori | LED blu di accensione |
| Manutenzione e pulizia | Pulire con un panno asciutto; verificare le aperture di ventilazione |
| Sicurezza | Fusibile di protezione interno (sostituzione da personale qualificato) |
| Garanzia | 24 mesi |
Domande frequenti - HPAMP106 Proel
Domande degli utenti su HPAMP106 Proel
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Amplificatore per cuffie in formato PDF gratuitamente! Trova il tuo manuale HPAMP106 - Proel e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HPAMP106 del marchio Proel.
MANUALE UTENTE HPAMP106 Proel
INSTALLAZIONE E LIMITAZIONI D'USO.....12
ALIMENTAZIONE E MANUTENZIONE ..... 12
INFORMAZIONI GENERALI 13
CHE
Modello HPAMP106
Tipo di Sistema amplificatore per cuffia 6-canali
| Sezione Ingressi | |
| Ingressi | 4 stereo / mono |
| Impedenza ingressi | 47 Kohm |
| Livello massimo di ingresso | +25 dBu |
| Connettori | 2 x 1/4" jack sbilanciato (ogni ingresso) |
| Sezione Uscite | |
| Uscite | 6 stereo |
| Potenza massima di uscita | (2x) 193 mW @ 32 ohm (ognuno) |
| Impedenza di carico | 16 ohm minimo per canale |
| Massimo guadagno | +13 dB each channel |
| Connettori | 1/4" jack stereo (ogni uscita) |
| Performance di sistema | |
| Distorsione THD | < 0.02% |
| Rumore | < -98 dBu non pesato |
| Risposta in frequenza | 20 Hz - 20 kHz (-3 dB) |
| Generali | |
| Controlli | OUT LEVEL, INPUT SELECTOR |
| Indicatori | Power ON |
| Tensione alim. di rete | 100-120 VAC o 220-240 VAC, 50-60 Hz |
| Consumo | 15 W |
| Dimensioni (L x A x P) | 480 x 44 x 210 mm |
| Peso | 3,9 Kg |
TECHNISCHE DATEN

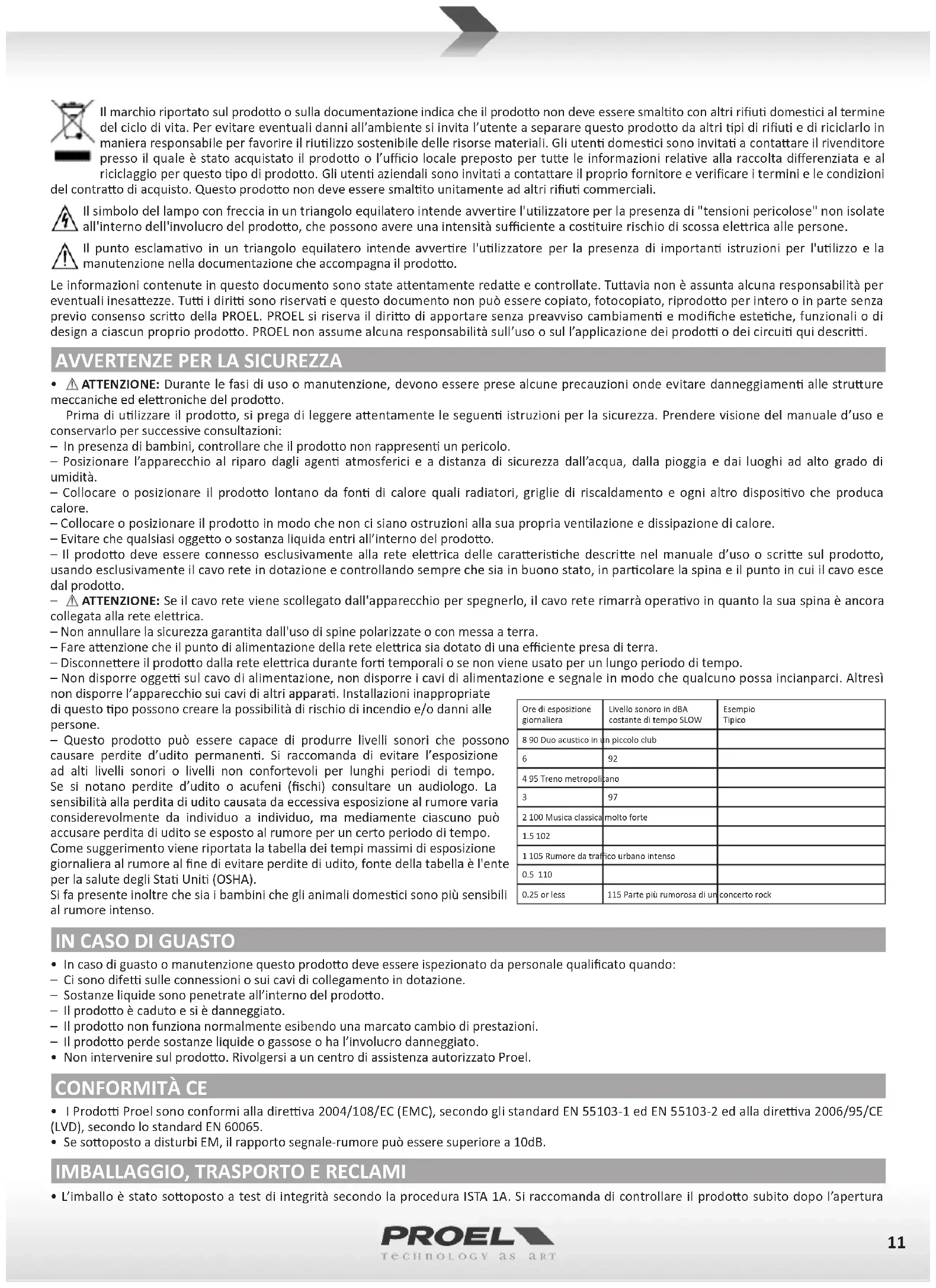

Il marchio riportato sul prodotto o sulla documentazione indica che il prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente si invita l'utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni ratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.
Il simbolo del lampo con freccia in un triangolo equilatero intende avvertire l'utilizzatore per la presenza di "tensioni pericolose" non isolate all'interno dell'involucro del prodotto, che possono avere una intensità sufficiente a costituire rischio di scossa elettrica alle persone.
Il punto esclamativo in un triangolo equilatero intende avvertire l'utilizzatore per la presenza di importanti istruzioni per l'utilizzo e la manutenzione nella documentazione che accompagna il prodotto.
Le informazioni contenute in questo documento sono state attentamente redatte e controllate. Tuttavia non è assunta alcuna responsabilità per eventuali inesattezze. Tutti i diritti sono riservati e questo documento non può essere copiato, fotocopiato, riprodotto per intero o in parte senza previo consenso scritto della PROEL. PROEL si riserva il diritto di apportare senza preavviso cambiamenti e modifiche estetiche, funzionali o di design a ciascun proprio prodotto. PROEL non assume alcuna responsabilità sull'uso o sul l'applicazione dei prodotti o dei circuiti qui descritti.
AVVERTENZE PER LA SICUREZZA
- ATTENZIONE: Durante le fasi di uso o manutenzione, devono essere prese alcune precauzioni onde evitare danneggiamenti alle strutture meccaniche ed elettroniche del prodotto.
Prima di utilizzare il prodotto, si prega di leggere attentamente le seguenti istruzioni per la sicurezza. Prendere visione del manuale d'uso e conservarlo per successive consultazioni:
- In presenza di bambini, controllare che il prodotto non rappresenti un pericolo.
- Posizionare l'apparecchio al riparo dagli agenti atmosferici e a distanza di sicurezza dall'acqua, dalla pioggia e dai luoghi ad alto grado di umidità.
- Collocare o posizionare il prodotto lontano da fonti di calore quali radiatori, griglie di riscaldamento e ogni altro dispositivo che produca calore.
- Collocare o posizionare il prodotto in modo che non ci siano ostruzioni alla sua propria ventilazione e dissipazione di calore.
- Evitare che qualsiasi oggetto o sostanza liquida entri all'interno del prodotto.
- Il prodotto deve essere connesso esclusivamente alla rete elettrica delle caratteristiche descritte nel manuale d'uso o scritte sul prodotto, usando esclusivamente il cavo rete in dotazione e controllando sempre che sia in buono stato, in particolare la spina e il punto in cui il cavo esce dal prodotto.
- ATTENZIONE: Se il cavo rete viene scollegato dall'apparecchio per spegnerlo, il cavo rete rimarrà operativo in quanto la sua spina è ancora collegata alla rete elettrica.
- Non annullare la sicurezza garantita dall'uso di spine polarizzate o con messa a terra.
- Fare attenzione che il punto di alimentazione della rete elettrica sia dotato di una efficiente presa di terra.
- Disconnettere il prodotto dalla rete elettrica durante forti temporali o se non viene usato per un lungo periodo di tempo.
- Non disporre oggetti sul cavo di alimentazione, non disporre i cavi di alimentazione e segnale in modo che qualcuno possa incianparci. Altresì
non disporre l'apparecchio sui cavi di altri apparati. Installazioni inappropriate di questo tipo possono creare la possibilità di rischio di incendio e/o danni alle persone.
- Questo prodotto può essere capace di produrre livelli sonori che possono causare perdite d'udito permanenti. Si raccomanda di evitare l'esposizione ad alti livelli sonori o livelli non confortevoli per lunghi periodi di tempo. Se si notano perdite d'udito o acufeni (fischì) consultare un audiologo. La sensibilità alla perdita di udito causata da eccessiva esposizione al rumore varia considerevolmente da individuo a individuo, ma mediamente ciascuno può accusare perdita di udito se esposto al rumore per un certo periodo di tempo. Come suggerimento viene riportata la tabella dei tempi massimi di esposizione giornaliera al rumore al fine di evitare perdite di udito, fonte della tabella è l'ente per la salute degli Stati Uniti (OSHA).
Si fa presente inoltre che sia i bambini che gli animali domestici sono più sensibili al rumore intenso.
| Ore di esposizione giornaliera | Livello sonoro in dBA costante di tempo SLOW | Esempio Tipico |
| 8 90 Duo acustico in un piccolo club | ||
| 6 | 92 | |
| 4 95 Treno metropoliano | ||
| 3 | 97 | |
| 2 100 Musica classica molto forte | ||
| 1.5 102 | ||
| 1 105 Rumore da traffico urbano intenso | ||
| 0.5 110 | ||
| 0.25 or less | 115 Parte più rumorosa di un concerto rock |
IN CASO DI GUASTO
- In caso di guasto o manutenzione questo prodotto deve essere ispezionato da personale qualificato quando:
- Ci sono difetti sulle connessioni o sui cavi di collegamento in dotazione.
- Sostanze liquide sono penetrate all'interno del prodotto.
- Il prodotto è caduto e si è danneggiato.
- Il prodotto non funziona normalmente esibendo una marcato cambio di prestazioni.
- Il prodotto perde sostanze liquide o gassose o ha l'involucro danneggiato.
- Non intervenire sul prodotto. Rivolgersi a un centro di assistenza autorizzato Proel.
CONFORMITÀ CE
- I Prodotti Proel sono conformi alla direttiva 2004/108/EC (EMC), secondo gli standard EN 55103-1 ed EN 55103-2 ed alla direttiva 2006/95/CE (LVD), secondo lo standard EN 60065.
- Se sottoposto a disturbi EM, il rapporto segnale-rumore può essere superiore a 10dB.
IMBALLAGGIO, TRASPORTO E RECLAMI
- L'imballo è stato sottoposto a test di integrità secondo la procedura ISTA 1A. Si raccomanda di controllare il prodotto subito dopo l'apertura
dell'imballo.
- Se vengono riscontrati danni informare immediatamente il rivenditore. Conservare quindi l'imballo completo per permetterne l'ispezione.
- Proel declina ogni responsabilità per danni causati dal trasporto.
- Le merci sono vendute "franco nostra sede" e viaggiano sempre a rischio e pericolo del distributore.
- Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento.
GARANZIE E RESI
- I Prodotti Proel sono provvisti della garanzia di funzionamento e di conformità alle proprie specifiche, come dichiarate dal costruttore.
- La garanzia di funzionamento è di 24 mesi dopo la data di acquisto. I difetti rilevati entro il periodo di garanzia sui prodotti venduti, attribuibili a materiali difettosi o difetti di costruzione, devono essere tempestivamente segnalati al proprio rivenditore o distributore, allegando evidenza scritta della data di acquisto e descrizione del tipo di difetto riscontrato. Sono esclusi dalla garanzia difetti causati da uso improprio o manomissione. Proel SpA constata tramite verifica sui resi la difettosità dichiarata, correlata all'appropriato utilizzo, e l'effettiva validità della garanzia; provvede quindi alla sostituzione o riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o indiretti eventualmente derivanti dalla difettosità.
INSTALLAZIONE E LIMITAZIONI D'USO
- I Prodotti Proel sono destinati esclusivamente ad un utilizzo specifico di tipo sonoro: segnali di ingresso di tipo audio (20Hz-20kHz). Proel declina ogni responsabilità per danni a terzi causati da mancata manutenzione, manomissioni, uso improprio o installazione non eseguita secondo le norme di sicurezza e a regola d'arte.
- La Proel S.p.a. si riserva di modificare il prodotto e le sue specifiche senza preavviso.
ALIMENTAZIONE E MANUTENZIONE
- Pulire il prodotto unicamente con un panno asciutto.
- Controllare periodicamente che le aperture di raffredamento non siano ostruite da accumuli di polvere, provvedere alla rimozione della polvere mediante un pennello o aria compressa.
- Gli apparati PROEL sono costruiti in CLASSE I e prevedono sempre il collegamento mediante presa di corrente con terminale di terra di protezione (terzo terminale di terra).
- Prima di collegare l'apparecchio alla presa di corrente, accertatevi che la tensione di rete corrisponda a quella indicata sul retro dell'apparato, è consentito un margine del ±10% rispetto al valore nominale.
⚠ LA SOSTITUZIONE DI FUSIBILI ALL'INTERNO DELL'APPARATO È CONSENTITO SOLAMENTE A PERSONALE QUALIFICATO.
• △ CONTROLLARE LO STATO DEI FUSIBILI DI PROTEZIONE ESCLUSIVAMENTE AD APPARATO SPENTO E DISCONNESSO DALLA RETE ELETTRICA.
• RIMPIAZZARE IL FUSIBILE DI PROTEZIONE ESCLUSIVAMENTE CON UN FUSIBILE CON LE MEDESIME CARATTERISTICHE RIPORTATE SUL PRODOTTO. - SE DOPO LA SOSTITUZIONE, IL FUSIBILE INTERROMPE NUOVAMENTE IL FUNZIONAMENTO DELL'APPARATO, NON INSISTERE E CONTATTARE IL SERVIZIO ASSISTENZA PROEL.
INFORMAZIONI GENERALI
Grazie per aver scelto un prodotto PROEL.
HPAMP106 è un amplificatore per cuffie a 6 canali alloggiato in un box metallico in formato rack 19", che permette l'ascolto con 6 potenti amplificatori separati adatti a qualunque tipo di cuffia.
HPAMP106 dispone di 4 ingressi stereo / mono selezionabili con connettori JACK 6.3mm (pannello posteriore). Il segnale è amplificato ed inviato a 6 uscite cuffia con JACK da 6.3mm, ognuna delle quali dispone di un proprio controllo di livello con un guadagno massimo di +13 dB. Ogni uscita è in grado di pilotare carichi da 16 ohm. HPAMP106 è fornito alimentatore interno con trasformatore schermato e selettore di tensione di rete.
1. HEADPHONES uscita jack stereo per cuffia
Questi sono 6 connettori STEREO JACK per le uscita cuffia: solo cuffie stereo con un impedenza minima di 16 Ohm possono essere connesse a questa uscita. Le uscite stereo sono terminate come segue:
Ring (anello) = positivo segnale canale DESTRO
Sleeve (manicotto) = schermo o massa comune per entrambe i canali
2. VOL livello uscita cuffia
Questi controlli di livello regolano individulmente il livello di uscita di ogni uscita cuffia. Il segnale delle 6 uscite è selezionabile tra i quattro ingressi.
3. INPUT SEL selettore canale di ingresso
Usando questi selettori si può scegliere quale dei 4 ingressi disponibili è inviato alla rispettiva uscita cuffia. Nella posizione OFF nessun ingresso è selezionato.
4. PWR indicatore di accensione
LED BLU: quando acceso indica che HPAMP106 è stato acceso e l'alimentazione AC è disponibile.
5. INPUT - LEFT / MONO ingresso jack sinistro
Questi sono 4 connettori JACK per i quattro canali di ingresso stereo. Ogni LEFT (MONO) è un connettore jack femmina, che preleva il segnale a livello linea da praticamente qualsiasi apparecchio bilanciato o sbilanciato. Se il jack LINE RIGHT non è inserito, questo canale opera come un canale MONO con questo ingresso come sorgente unica. Le terminazioni dell'ingresso JACK sono:
Ring (anello) = - negativo o "freddo"
Sleeve (manicotto) = schermo o massa
E quando si collega un segnale sbilanciato, sono le seguenti:
Pin 1-3 / Sleeve (manicotto) = schermo o massa
NOTA: Se possibile, usare sempre cavi bilanciati. Cavi sbilanciati possono essere usati ma potrebbero dare problemi di rumore se molto lunghi. In ogni caso, evitate di usare un cavo bilanciato per un canale e uno sbilanciato per l'altro.
6. INPUT - RIGHT ingresso jack destro
È un connettore tipo jack in grado di accettare un segnale a livello linea bilanciato o sbilanciato da ogni tipo di sorgente. È usato solo in presenza del jack LINE LEFT per usare il canale in modalità STEREO.
7. LINE VOLTAGE selettore tensione di rete
Questo selettore imposta la tensione di rete della linea elettrica del vostro paese (tipicamente è già impostato di fabbrica e non è necessario cambiarlo). L'impostazione 115V è per le linee elettriche da 105-120V\~ e l'impostazione 230V è per le linee elettriche da 210-240V\~.
ATTENZIONE una sbagliata impostazione della linea elettrica AC LINE VOLTAGE può danneggiare seriamente l'amplificatore interno.
8. POWER interruttore di accensione
HPAMP106 è acceso "ON" quando è nella posizione "I". Usarlo per accendere o spegnere l'apparecchio.
9. FUSE portafusibili
In questo vano è inserito il fusibile di protezione principale di rete.
RIMPIAZZARE IL FUSIBILE DI PROTEZIONE ESCLUSIVAMENTE CON UN FUSIBILE CON LE MEDESIME CARATTERISTICHE RIPORTATE SUL PRODOTTO.
SE DOPO LA SOSTITUZIONE, IL FUSIBILE INTERROMPE NUOVAMENTE IL FUNZIONAMENTO DELL'APPARATO, NON
INSISTERE E CONTATTARE IL SERVIZIO ASSISTENZA PROEL.
10. AC\~ (presa di alimentazione di rete)
Inserire in questa presa il cavo di alimentazione di rete utilizzando esclusivamente il cavo in dotazione. Accertarsi che l'apparecchio sia spento prima di collegarlo alla rete.
