MANUALE UTENTE RIS633SCTT1 ROSIERES

Manuale di istruzioni per piano cottura a induzione

ITALIAN

Instruction Manual / Modeendploi

FRENCH

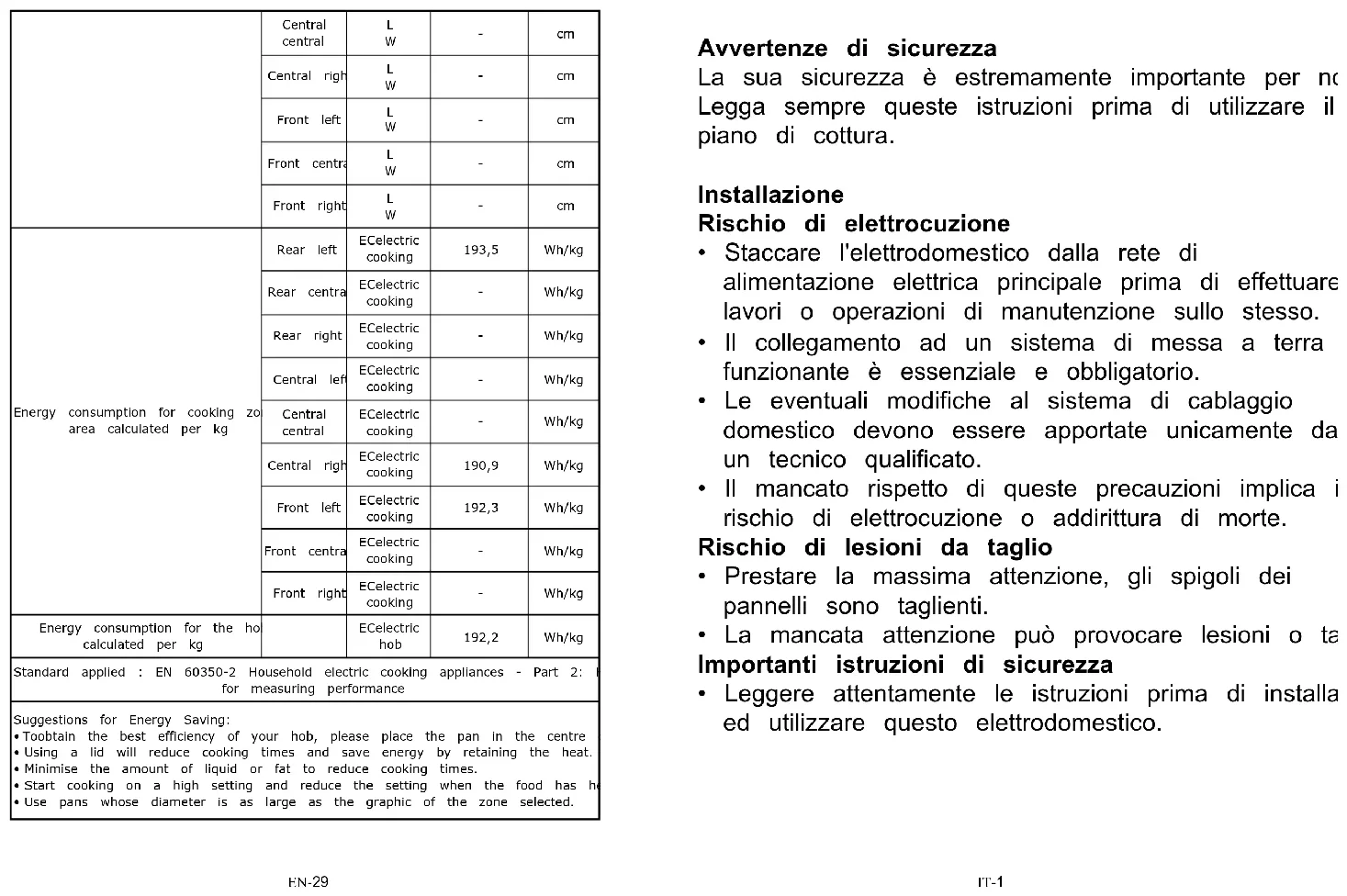

Avvertenze di sicurezza

La sua sicurezza è estremamente importante per no Legga sempre queste istruzioni prima di utilizzare il piano di cottura.

Installazione

Rischio di elettrocuzione

• Staccare l'elettrodomestico dalla rete di alimentazione elettrica principale prima di effettuare lavori o operazioni di manutenzione sullo stesso.
• Il collegamento ad un sistema di messa a terra funzionante è essenziale e obbligatorio.
• Le eventuali modifiche al sistema di cablaggio domestico devono essere apportate unicamente da un tecnico qualificato.
• Il mancato rispetto di queste precauzioni implica i rischio di elettrocuzione o addirittura di morte.

Rischio di lesioni da taglio

• Prestare la massima attenzione, gli spigoli dei pannelli sono taglienti.
• La mancata attenzione può provocare lesioni o ta Importanti istruzioni di sicurezza

• Leggere attentamente le istruzioni prima di installa ed utilizzare questo elettrodomestico.

• Non appoggiare mai materiale o prodotti combustil sull'elettrodomestico.

• Comunicare queste informazioni alla persona responsabile dell'installazione dell'elettrodomestico in quanto potrebbe ridurre i costi di installazione.
• Per evitare pericoli, questo elettrodomestico deve essere montato secondo queste istruzioni di installazione.
• Questo elettrodomestico deve essere installato correttamente e messo a terra solo da personale qualificato.
• Questo elettrodomestico deve essere collegato ad circuito dotato di un interruttore sezionatore che effettui lo stacco completo dall'alimentazione elettric
• La mancata installazione dell'elettrodomestico nel rispetto delle istruzioni di cui sopra può rendere più valide le rivendicazioni di reclamo e garanzia.

Funzionamento e manutenzione

Rischio di elettrocuzione

• Non cuocere se la superficie del piano di cottura rotta o crepata. Se la superficie del piano di cot rompe o crepa, spegnere l'elettrodomestico immediatamente nell'alimentazione principale (interruttore a parete) e contattare un tecnico qualificato.

- Spegnere il piano di cottura tramite l'interruttore a parete prima di qualsiasi operazione di pulizia o

manutenzione.

- Il mancato rispetto di queste precauzioni implica i rischio di elettrocuzione o addirittura di morte.

Rischi per la salute

• Questo elettrodomestico rispetta le normative di sicurezza per i dispositivi elettromagnetici.
• Tuttavia, le persone portatrici di pacemaker o altr impianti elettrici (quali pompe per insulina) possono usare questo elettrodomestico solo sotto il controll del proprio medico, per accertarsi che gli impianti vengano influenzati dal campo elettromagnetico.
• Il mancato rispetto di queste precauzioni implica i rischio di morte.

Pericolo: superficie surriscaldata

• Durante l'uso, i componenti accessibili di questo elettrodomestico si surriscaldano a sufficienza da provocare ustioni.
• Fino a quando la superficie del vetro a induzione si è raffreddata, non toccarla con parti del corpo indumenti o altri oggetti che non siano recipienti cottura appositi.
• Oggetti metallici come coltelli, forchette, cucchiai e coperchi non devono essere posti sulla superficie piano di cottura perché possono scaldarsi.
• Mantenere a distanza i bambini.
• I manici delle pentole possono surriscaldarsi. Controllare che i manici delle pentole non sporga su altre zone di cottura accese. Tenere i manici fuori della portata dei bambini.

- Il mancato rispetto di queste precauzioni implica i rischio di bruciature e ustioni.

Rischio di lesioni da taglio

• La lama affilata di un raschietto del piano di cot resta esposta quando viene rimosso il coperchio sicurezza. Prestare la massima attenzione e riporò sempre in un luogo sicuro, al di fuori della porta bambini.
• La mancata attenzione può provocare lesioni o ta Importanti istruzioni di sicurezza
• Mai lasciare incustodito l'elettrodomestico durante l'uso. Un'eccessiva bollitura genera vapori e schizz di grasso che potrebbero prendere fuoco.
• Non utilizzare mai l'elettrodomestico come superfici di lavoro o per appoggiare oggetti.
• Non lasciare mai oggetti o utensili sull'elettrodomestico.
• Non mettere o lasciare oggetti magnetizzabili (ad esempio carte di credito, schede di memoria) o dispositivo elettronici (ad esempio computer, lettori MP3) vicino all'elettrodomestico, in quanto potrebbero essere influenzati dal campo elettromagnetico.
• Non utilizzare mai l'elettrodomestico per riscaldare stanza.
• Dopo l'uso, spegnere sempre le zone di cottura i piano di cottura come descritto nel presente mani (ad esempio utilizzando i tasti di controllo). Non basarsi sulla funzione di rilevamento pentole per

spegnere le zone di cottura quando si tolgono le pentole.

• Non permettere ai bambini di giocare con l'apparecchio, di sedersi o arrampicarsi su di esso
• Non riporre oggetti che possano attirare l'attenzior dei bambini nei mobiletti al di sopra dell'elettrodomestico. Se i bambini si arrampicano piano di cottura possono subire gravi lesioni.
• Non lasciare i bambini incustoditi o da soli nell'a cui viene utilizzato l'elettrodomestico.
• I bambini o le persone con una disabilità tale da limitare la capacità di utilizzare l'elettrodomestico devono essere istruiti sull'uso da una persona responsabile e competente. La persona che fornis le istruzioni deve essere convinta di averli istruiti modo tale da potere utilizzare l'elettrodomestico senza rischio per se stessi o per le persone che trovano nelle aree circostanti.
• Non riparare o sostituire parti dell'elettrodomestico meno che ciò non sia specificatamente consigliato all'interno del manuale. Tutte le altre operazioni d manutenzione devono essere effettuate da un tecnico qualificato.
• Non utilizzare getti di vapore per pulire il piano cottura.
• Non posizionare o lasciare cadere oggetti pesanti piano di cottura.
  • Non salire sulla superficie del piano di cottura.
  • Non utilizzare pentole con fondi ruvidi e non

trascinare pentole sul piano in vetro a induzione, quanto si rischia di graffiarlo.

• Non utilizzare spugnette metalliche o altri deterger fortemente abrasivi per pulire il piano di cottura, quanto si rischia di graffiare il vetro a induzione.
• Se il cavo di alimentazione dell'elettrodomestico dovesse essere danneggiato, farlo sostituire dal produttore, dal suo servizio tecnico o da un tecni qualificato, per evitare rischi.
• Questo elettrodomestico è destinato ad essere utilizzato in applicazioni domestiche e simili, come esempio: - aree cucina del personale in negozi, i e altri ambienti di lavoro; - agriturismi; - da parte clienti in alberghi, motel e altri ambienti di tipo residenziale; - ambienti di tipo bed and breakfast.

AVVERTENZA: L'elettrodomestico e le sue parti accessibili diventano calde durante l'uso.

Prestare attenzione ad evitare qualsiasi contatto co le resistenze di riscaldamento.

Mantenere lontani i bambini di età inferiore agli 8 a meno che non siano continuamente supervisiona

• Questo elettrodomestico può essere utilizzato da bambini di età superiore a 8 anni e da persone ridotte capacità fisiche, sensoriali o mentali, oppure prive di esperienza e conoscenza, se supervisiona istruiti riguardo all'uso dell'elettrodomestico in sicurezza, e se comprendono i rischi che derivano dall'uso dello stesso.
• I bambini non devono giocare con l'elettrodomestic

La pulizia e la manutenzione da parte dell'utente possono essere effettuate da bambini senza supervisione.

AVVERTENZA: La cottura senza sorveglianza su piano di cottura in presenza di grasso o olio nel pentola può essere pericolosa, con rischio di ince NON cercare MAI di spegnere un incendio con a bensì spegnere l'elettrodomestico e coprire la fiam con un coperchio o una coperta antifiamma.

AVVERTENZA: Pericolo di incendio: non appoggian nulla sulle superfici di cottura.

Avvertenza: Se la superficie è crepata, spegnere l'elettrodomestico per evitare il rischio di elettrocuzione, in caso di superfici del piano di cui in vetroceramica o materiali simili che proteggono componenti sotto tensione

• Si sconsiglia l'utilizzo di una pulitrice a vapore.
• L'elettrodomestico non è concepito per funzionare con temporizzatori esterni o con sistemi di comar a distanza separati.

ATTENZIONE: Il processo di cottura deve essere supervisionato. Un processo di cottura breve deve essere supervisionato di continuo.

AVVERTENZA: Per evitare il ribaltamento dell'elettrodomestico, è necessario installare mezzi stabilizzazione. Fare riferimento alle istruzioni per l'installazione.

AVVERTENZA: utilizzare unicamente protezioni per piani di cottura progettate dal produttore della cu

o indicate dal produttore dell'elettrodomestico nelle istruzioni d'uso come adatte, o ancora protezioni incorporate nell'elettrodomestico. L'utilizzo di protezioni non adatte può provocare incidenti.

Questo elettrodomestico incorpora un collegamento a terra solo per scopi funzionali.

Desideriamo ringraziarla per l'acquisto del nuovo piano di cottura a induzi Si consiglia di leggere attentamente questo manuale di istruzioni e di montaggio per comprendere pienamente come montarlo correttamente e farlo funzionare al meglio. Per il montaggio, si consiglia di leggere la parte relativa al montaggio. Consigliamo di leggere con attenzione tutte le istruzioni di sicurezza prima dell'uso e conservare questo Manuale d'Uso e Montaggio conservandolo con cura per poterlo consultare in futuro in caso di necessità.

Panoramica del prodotto

Vista dall'alto

1. Zona 2000 W, aumento a 260 2. Zona 1500 W, aumento a 200 3. Zona 2300 W, aumento a 300 4. Platto in vetro 5. Pannello comandi

Pannello comandi

1 2 4 7 - + B ① 3 6 5

1. Tasti selezione della zona da scaldare 2. Controllo timer 3. Tasto di alimentazione/regolazione time 4. Blocco comandi 5. Tasto ON/OFF 6. Controllo funzione booster 7. Arresto e controllo delle funzioni

Come funziona la cottura a induzione

La tecnologia della cottura a induzione è un metodo sicuro, tecnologicame avanzalo, efficiente ed economico. Funziona tramite vibrazioni elettromagnetiche che generano il calore direttamente nella pentola invece che indirettamente riscaldando la superficie in vetro. Il vetro si suriscalda perché si riscalda anche la pentola.

Prima di utilizzare il vostro nuovo piano di cottura a induzione

• Leggere questa guida, prestando particolare attenzione alla sezione delle "Avvertenze Sicurezza".
• Togliere la pellicola protettiva che potrebbe essere presente sul piano di cottura a induzione.

Utilizzo dei tasti a sfioro

• I comandi rispondono allo sfioramento, quindi non è necessario premerli.
• Utilizzare il polpastrello del dito e non la punta.
• Ogni volta che viene registrato il contatto, viene emesso un segnale acustico.
• Accertarsi che i comandi siano sempre puliti, asciutti e privi di oggetti (ad esempio asciugapiatti) appoggiati su di essi. Anche un leggero strato di acqua può rendere difficoltà o l'utilizzo dei comandi.

Scelta dei recipienti di cottura più appropriati

• Utilizzare solamente recipienti di cottura adatti per la cottura
a induzione. Verificare che sia presente il simbolo di induzione sull'imballaggio o sul fondo della pentola.
- E possibile verificare se il recipiente di cottura è adatto effettuando una prova magnetica. Avvicinare un magnete al fondo della pentola. Se è attratta, è adatta per la cottura ad induzione.
- Se non disponete di un magneto:
1. Mettete un certo quantitativo di acqua nella pentola che volete controllare.
2. Se non lampeggia sul display e l'acqua si sta riscaldando, la pentola si può usare.
• Non si possono utilizzare recipienti di cottura realizzati con i seguenti materiali: acciaio inossidabile puro, alluminio o rame senza
base magnetica, vetro, legno, porcellana, ceramica e terracotta.

Non utilizzare recipienti di cottura con fondo ruvido o base curva.

Accertarsi che la base della pentola sia liscia, si appoggi uniformemente sul vetro ed le stesse dimensioni della zona di cottura. Utilizzare pentole con diametro corrisponder grafico della zona selezionata. Con una pentola leggermente più grande l'energia viene utilizzata alla massima efficienza. Se si utilizza invece una pentola più piccola l'efficier potrebbe essere inferiore a quanto previsto. Centrare sempre la pentola nella zona di cottura.

Togliere sempre le pentole dal piano di cottura a induzione sollevandole - non farle strisciare, in quanto si rischia di graffiare il vetro.

Dimensioni pentola

Le zone di cottura vengono adattate automaticamente, fino ad un limite massimo, al diametro della pentola. Tuttavia, il fondo di questa padella deve avere un diametro m funzione della zona di cottura corrispondente. Per ottenere la massima efficienza dal p cottura, posizionare la pentola al centro della zona cottura.

Diametro base dei recipienti di cottura a induzione

Zona di cottura	minimo (mm)
1,2 (180 mm)	120
3 (280 mm)	180

Quanto sopra può variare in relazione alla qualità della pentola utilizzata.

Utilizzo del piano di cottura a induzione

Per iniziare la cottura

1. Toccare il tasto a sfioro ON/OFF.

Dopo l'accensione, l'avvisatore acustico si attiva una volta, tutti i display visualizzano "-" o "-" -", ad indicare che il piano di cottura induzione è in modalità standby.

1. Collocare una pentola apposita sulla zona di cottura che si vuole utilizzare.

- Accertarsi che il fondo della pentola e la superficie della zona di cottura siano pulite e asciutte.

1. Toccare il comando della zona di riscaldamento e un indicatore accanto al tasto lampeggerà.

1. Selezionare una impostazione di potenza toccando il comando "+" o "-"

a. Se entro un minuto non viene selezionata un'impostazione riscaldamento il piano di cottura in vetroceramica si spegne automaticamente. In questo caso è necessario ripartire dalla fase 1.

b. L'impostazione di riscaldamento si può modificare in qualsiasi momento durante la cottura.

Se sul display compare il simbolo lampeggiante alternato all'impostazione di riscaldamento

Questo significa quanto segue:

- la pentola è stata collocata nella zona di cottura sbagliata, oppure

- la pentola che state utilizzando non è adatta per cottura a induzione, oppure

- la pentola è troppo piccola o non è centrata correttamente sulla zona di cottura.

Il piano non si riscalda se sulla zona di cottura non è stata collocata una pentola a Il display si spegnerà automaticamente dopo 1 minuti se non viene posizionato un recipiente idoneo.

Al termine della cottura

1. Toccare il tasto a sfioro di selezione della zona di riscaldamento che si vuole spegnere.

1. Spegnere la zona cottura toccando il tasto "-" e scorrendo verso il basso fino a oppure tenendo premuti contemporaneamente i tasti "+" e "-" per 1 secondo, si ridu direttamente a "0".

Accertarsi che il display della potenza mostri "0", quindi "H".

3.Spegnere l'intero piano di cottura toccando il tasto ON/OFF.

1. Prestare attenzione alle superfici calde

Verrà visualizzata una "H" per indicare quale zona di cottura è calda e non può ess

toccata. Scomparirà quando la superficie si è raffreddata fino ad una temperatura ade Può essere utilizzato anche come funzione di risparmio energetico se si desidera risca ulteriori pentole, usando la piastra calda che è ancora calda.

Uso della gestione della potenza

Utilizzando la gestione della potenza si può impostare la potenza totale a 2,5 kW/3,4,5 kW/5,5 kW e 6,9 kW per il. L'impostazione predefinita di potenza totale è il potenza massima.

Impostazione del livello di potenza totale in base alle proprie esigenze

1. Accertarsi che il piano di cottura sia spento.

Nota: è possibile impostare la gestione della potenza solo quando il piano cottura è

1. Toccare il tasto "Stop + Go" e tenerlo premuto per 5 secondi. Il segnale acustico si attiva una volta.

2. Dopo aver sentito il segnale acustico, toccare contemporaneamente i tasti "+" e "-" tenerli premuti per 3 secondi, l'indicatore del timer mostrerà il livello di potenza totale precedente lampeggiante, ad esempio '2.5'. Tenere premuto "+" e "-" per 1 secondo passare ad un altro livello di potenza, ad esempio 3.0. Quando la potenza desiderata lampeggia, toccare il tasto "Stop+Go" e tenerlo premuto per 5 secondi. Il segnale acc suonerà 10 volte. Ciò significa che l'impostazione è terminata.

1. Dopo la fase 2, toccare i pulsanti "+" e "-" entro 3 secondi dal segnale acustico.

Altrimenti sarà necessario ripartire dalla fase 2.

1. Una volta terminata l'impostazione, attendere la fine dei 10 segnali acustici. Non tc alcun tasto durante questo periodo. In caso contrario, l'impostazione non saràvalida.

Regole di gestione potenza

Se la potenza totale supera il limite di 2,5 kW, 3,0 kW, 4,5 kW, 5,5 kW (a seconde impostato), non è possibile aumentare la potenza di nessuna zona. Se la si aumenta toccando "+" , il piano di cottura emette 3 segnali acustici e l'indicatore lampeggia 'Pn Quindi è necessario diminuire la potenza di altre zone prima di aumentare la potenza zona richiesta.

Utilizzo della funzione boost

Boost è la funzione che permette l'aumento di una zona ad una potenza maggiore il secondo e dura 5 minuti. In questo modo è possibile ottenere una cottura più potenti veloce.

Utilizzo della funzione boost per ottenere una potenza maggi

1. Toccare il tasto di selezione della zona di riscaldamento che si vuole fare aumentare, un indicatore accanto al tasto lampeggerà.

2. Toccare il tasto Boost, la zona di riscaldamento inizierà a funzionare in modalità Boost. Il display della potenza mostrerà "P" per indicare che la zona sta aumentando di potenza.

1. La potenza di boost durerà per 5 minuti e poi la zona tornerà allo stadio di pot impostato prima dello stadio di potenza "9"

2. Se si desidera annullare la funzione boost durante questi 5 minuti, toccare il tasto selezione della zona di riscaldamento, un indicatore accanto al tasto lampeggia. Quind toccare il tasto "Boost". La zona di riscaldamento ritorna allo stadio di potenza impos prima dello stadio di potenza "9".

IT-15

Limitazioni durante l'uso

Le tre zone sono state divise in due gruppi. In un gruppo, se si usa la funzione bona, assicurarsi prima che l'altra zona stia lavorando sul/al di sotto del livello di pot

Gruppo a Gruppo b

Utilizzo della funzione Pausa - STOP+GO

La funzione Pausa può essere utilizzata in qualsiasi momento durante la cottura. Pem di disattivare il piano cottura a induzione e poi riattivario.

1. Accertarsi che la zona di cottura sia in funzione.

2. Toccare il tasto STOP+G0dicatore della zona di cottura mostrerà "Il".

Quindi il funzionamento del piano cottura a induzione viene disattivato in tutte le zone cottura, ad eccezione dei tasti STOP+GO, on/off e di blocco.

1. Per annullare lo stato di pausa, toccare il tasto STOP+GO, poi la zona di cottura alla fase di potenza impostata in precedenza.

□11 11□ □11 → Ⓞ6 6□ □11 → □6

IT-16

Blocco dei comandi

• I comandi si possono bloccare per evitare un uso involontario (ad esempio accensi involontaria delle zone di cottura da parte di bambini).
• Quando i comandi sono bloccati, sono tutti disabilitati tranne il tasto di ON/OFF.

Per bloccare i comandi

Toccare il blocco comandi. L'indicatore sul timer riporta "Lo" (basso)

Per sbloccare i comandi

1. Accertarsi che il piano di cottura ad induzione sia acceso.
2. Toccare e mantenere premuto il blocco comandi per un breve periodo.
3. A questo punto il piano di cottura a induzione si può utilizzare nuovamente.

Quando il piano di cottura è in modalità di bloccaggio, tutti i comandi sono disabilitati ad esclusione del tasto ON/OFF, è sempre possibile spegnere il pia cottura ad induzione con il tasto ON/OFF in caso di emergenza, ma prima dell'utilizzo successivo è necessario sbloccare il piano di cottura stesso.

Protezione contro il surriscaldamento

Un sensore di temperatura controlla la temperatura all'interno del piano di cottura a induzione. Se la temperatura supera il livello di sicurezza, il piano di cottura ad indu spegne automaticamente.

Protezione contro le fuoriuscite

La protezione da fuoriuscite è una funzione di protezione di sicurezza. Spegne automaticamente il piano cottura entro 10 secondi se l'acqua scorre verso il pannello controllo, mentre l'avvisatore acustico si attiva per 1 secondo.

Segnalazione di oggetti di piccole dimensioni

Se sul piano di cottura resta appoggiata una pentola con dimensioni non corrette o magnetica (ad esempio in alluminio) o altri piccoli oggetti (ad esempio coltelli, forchetti chiavi), la zona entra automaticamente in standby per un minuto. La ventola continua raffreddare il piano di cottura a induzione per un ulteriore minuto.

Protezione tramite autospegnimento

L'autospegnimento è una funzione di sicurezza per il piano di cottura a induzione. Si automaticamente ogni volta che si dimentica acceso il piano di cottura. I tempi di funzionamento di default per i vari livelli di intensità di potenza sono indicati sulla tal segue:

Livello di potenza	1	2	3	4	5	6	7	8	9					II
Timer di funzionamento di default (ore)	8	8	8	4	4	4	2	2	2	2

Quando la pentola viene rimossa il piano di cottura a induzione smette immediatamen riscaldarsi e si spegne automaticamente dopo due minuti.

Le persone portatrici di pacemaker possono utilizzare questo elettrodomestico s sotto il controllo del proprio medico.

Utilizzo del timer

Il timer si può utilizzare in due modi diversi:

• Si può utilizzare come contaminuti. In questo caso, il timer non spegne alcuna zon cottura quando il tempo impostato è attivo.
• Si può impostare per spegnere una zona di cottura al termine del tempo impostato
  • Il timer si può impostare fino a 99 minuti.

Utilizzo del timer come contaminuti

Se non viene selezionata nessuna zona di cottura

1. Accertarsi che il piano di cottura sia acceso.

Nota: è possibile utilizzare il contaminuti anche se non si seleziona una zona di cottura.

1. Controllo timer a sfioro. L'indicatore del contaminuti iniziera

lampeggiare e "00" apparirà nel display del timer.

1. Impostare il tempo toccando il tasto "-" o "+

Consiglio: Usare il tasto a sfioro "-" o "+" una volta per diminuire o aumentare valore di un minuto.

Tenere premuto il tasto a sfioro "-" o "+" del timer per diminuire o aumentare il valore di 10 minuti.

1. Annullare il tempo toccando il comando del timer e "00" comparirà sul display de minuti.

IT-18

1. Dopo aver impostato il tempo il conteggio inizierà immediatamente. Il display visualizza il tempo residuo e l'indicatore del timer lampeggia per 5 secondi.
2. L'avvisatore acustico suonerà per 30 secondi e l'indicatore del timer visualizza "--" allo scadere del tempo impostato.

Impostazione del timer per spegnere una zona di cottura

Le zone di cottura impostate per questa funzione funzionano come segue:

1. Toccare il comando della zona di riscaldamento per cui si desidera impostare il timer. (es. zona 1#)

1. Controllo timer a sfioro. L'indicatore del contaminuti inizierà a

lampeggiare e "00" apparirà nel displaydel timer.

1. Impostare il tempo toccando il tasto "-" o "+".

Consiglio: Usare il tasto a sfioro "-" o "+" una volta per diminuire o aumentare il valore di un minuto.

Toccare e tenere premuto il tasto a sfioro "-" o "+" , il timer diminuisce aumenta di 10 minuti.

Se il tempo impostato è superiore a 99 minuti, il timer si riposiziona automaticamente a 0 minuti.

1. Dopo aver impostato il tempo il conteggio inizierà immediatamente. Il display visualizza il tempo residuo e l'indicatore del timer lampeggia per 5 secondi.

NOTA: Il punto rosso accanto all'indicatore del livello di potenza.

si illuminerà indicando che la zona è stata selezionata.

1. Per annullare il timer, toccare il comando di selezione della zona di riscaldamento, toccare il comando del timer, il timer viene annullato e sul display dei minuti viene visualizzato "00", quindi "--".

1. Allo scadere del timer di cottura, la corrispondente zona di cottura si spegnerà automaticamente e indicherà "H".

Le altre zone di cottura continueranno a funzionare se erano state accese in precedenza.

Impostazione del timer per spegnere più di una zona di cotti

1. Se si utilizza questa funzione per più di una zona di riscaldamento, l'indicatore de mostrerà il tempo più breve. (es. tempo di impostazione della zona 1# di 3 minuti, tempo di impostazione della zona 2# di 6 minuti, l'indicatore del timer mostra "3".)

NOTA: Il punto rosso lampeggiante accanto all'indicatore del livello di potenza signi che l'indicatore del timer indica l'ora della zona di riscaldamento. Se si desidera controllare l'ora impostata di un'altra zona di riscaldamento, toccare comando di selezione della zona di riscaldamento. Il timer indicherà l'ora impostata

6.

(impostato a 6 minuti)

[] 3

(impostato a 3 minuti)

1. Quando il tempo impostato sul timer di cottura finisce, la zona di riscaldamento corrispondente si spegne automaticamente e mostra "H".

NOTA: Se si vuole cambiare l'ora una volta impostato il timer, è necessario ripartin fase 1.

Cura e pulizia

Che cosa?	Come?	Importante!
Sporco quotidiano sul vetro (impronte, segni, macchie di cibo e schizzi non zuccherini sul vetro)	1. Togliere l'alimentazione elettrica del piano di cottura.2. Applicare un detergente per piano di cottura quando il vet è ancora tepido (ma non caldo!)3. Sciacquare ed asciugare con uno straccio pulito o un panno di carta.4. Ridare alimentazione al piano cottura.	• Quando viene ridata alimentazione a piano di cottura non ci saranno indicazioni di "superficie calda", tuttavia la zona di cottura può ess ancora calda! Prestare la massima attenzione.• Spugnette metalliche dure, alcune spugnette in nylon e detergenti fortil'abrasivi possono graffiare ilvetro Leggere sempre l'etichetta per verificare se il vostro detergente o spugnetta metallica sono adatti.• Non lasciare mai residui dei prodotti pulizia sul piano di cottura: il vetro potrebbe macchiare.
Schizzi di ebollizione, ingredienti fusi e liquidi zuccherini caldi sul vetro	Toglierli immediatamente con una paletta per pesce, un cotello a paletta o un raschietto a lama adatti al piano di cottura ad induzione, prestando sempre attenzione alle superfici calde da zona di cottura;1. Togliere alimentazione dal pian di cottura dalla presa a pareti2. Tenere la lama o l'utensile ad angolo di 30° e raschiare la sporcizia o i residui verso una parte fredda del piano di cottura.3. Pulire i residui o gli schizzi o un asciugaplati o un panno o carta.4. Effettuare le fasi da 2 a 4 p "sporco quotidiano sul vetro" come sopra indicato.	• Togliere al più presto possibile le macchie lasciate da ingredienti fusi, o zuccherino o schizzi. Se questi residio vengono lasciati seccare sul vetro, possono risultare in seguito difficili da togliere o addirittura danneggiare in modo permanente la superficie del vetro.• Rischio di tagli: quando il coperchio sicurezza viene fatto rientrare, la lama del raschietto è tagliente come quella un rasolo. Prestare la massima attenzione e riporre sempre in un lu sicuro, al di fuori della portata dei bambini.
Schizzi di ebollizione sui tasti a sfioro	1. Togliere l'alimentazione elettrica del piano di cottura.2. Asciugare gli schizzi3. Ripulire la zona dei tasti a si con una spugna umida pulita uno struccio.4. Asciugare completamente la zona con carta da cucina.5. Ridare alimentazione al piano cottura.	• Il piano di cottura può emettere dei segnali acustici e spegnersi e i tasti sfioro possono non funzionare quando presente liquido su di essi. Accertarsi asciugare la zona dei tasti a sfioro di riaccendere il piano di cottura.

Consigli e accorgimenti

Problema	Possibili cause	Rimedio
Il piano di cottura a induzione non si accende.	Mancanza di alimentazione.	Accertarsi che il piano di cottura induzione sia collegato all'alimentazione elettrica e che sia acceso. Controllare che non ci sia un black-out elettrico nella vostra abitazione o nella vostra zona. Do avere effettuato tutti questi controlli se il problema persiste, rivolgersi i un tecnico qualificato.
I tasti a sfioro non rispondono.	I comandi sono bloccati.	Sbloccare i comandi. Vedere la sezione "Utilizzo del piano di cottura ad induzione" per le relative istruzioni.
I tasti a sfioro si attiva a fatica.	Potrebbe esserci una sottile pellicola di acqua sui comandi, oppure state utilizzando la punta delle dita per attivare i comandi.	Accertarsi che la zona dei tasti a sfioro sia asciutta e utilizzare il polpastrollo delle vostre dita per attivare i comandi.
Il vetro è graffiato.	Recipienti di cottura con bordi irregolari.Si stanno utilizzando spugnette metalliche o detergenti abrasivi e non adatti.	Utilizzare recipienti di cottura con basi plane e regolari. Vedere "Sce dei recipienti di cottura adatti".Vedere "Cura e pulizia".
Alcune pentole fanno rumori tipo crepitio o schiocco.	Questo fenomeno potrebbe essere causato dalla struttura dei recipier di cottura (strati di diversi metalli vibrano diversamente).	Questo è normale per i recipienti cottura e non indica un'anomalia.
Il piano di cottura ad induzione emette un piccolo rumore sordo quando viene utilizzato con un'impostazione a calore elevato.	Questo fenomeno è causato dalla tecnologia della cottura a induzione.	È del tutto normale, ma il rumore dovrebbe attutirsi o scomparire completamente quando si diminuisc l'impostazione di riscaldamento.
Rumore della ventola di piano di cottura a induzione.	Una ventola di raffreddamento presente all'interno del piano di cottura a induzione si è accesa evitare che l'eletronica si surriscaldi. Può continuare a funzionare anche una volta spento piano di cottura a induzione.	È un fenomeno normale e non richiede alcun intervento. Non togliere e ridare alimentazione al piano di cottura a induzione dalla parete se la ventola sta funzionan

Le padelle non si riscaldano e vengono visualizzate sul display.	Il piano di cottura a induzione in grado di rilevare la padella in quanto questa non è adatta per cottura a induzione.Il piano di cottura a induzione in grado di rilevare la padella pe questa è troppo piccola per la zi di cottura oppure non è perfettamente centrata su di essa	Utilizzare recipienti di cottura adatti per la cottura a induzione. Vedere sezione "Scelta dei recipienti di cottura adatti".Contrare la padella ed accortarsi o la base corrisponda alle dimensioni della zona di cottura.
Il piano di cottura a induzione o la zona di cottura si sono spenti inaspettatamente, si attiva un segnale acustico e viene visualizzato un codice d'errore (di solito alternato con una o due cifre su display del timer di cottura).	Guasto tecnico.	Annotare le lettere e i numeri dell'errore, togliere alimentazione al piano di cottura a induzione dalla parete e contattare un tecnico qualificato.

Display di anomalie e controllo

Se si evidenzia un'anomalia, il piano di cottura a induzione si posiziona in autoprotez automaticamente e visualizza i seguenti codici di protezione:

Problema	Possibili cause	Rimedio
F3/F4	Anomalia del sensore di temperatura d bobina a induzione	Contattare il fornitore.
F9/FA	Anomalia del sensore di temperatura d riscaldatore a induzione IGBT.	Contattare il fornitore.
E1/E2	Tensione d'alimentazione anomala	Verificare se l'alimentazione elettrica è corretta.L'accensione dopo l'alimentazione è nomale.
E3	Alta temperatura del sensore di temperatura della bobina ad induzione	Contattare il fornitore.
E5	Alta temperatura del sensore di temperatura IGBT	Fare ripartire una volta che il piano di coltura a induzione s raffreddato.

Le considerazioni di cui sopra derivano dalla valutazione e dal controllo delle anomali comuni.

Non smontare da soli l'elettrodomestico per evitare rischi e danni al piano di cottura induzione.

Specifiche tecniche

Piano cottura	RI633CTT/1
Zone di cottar 3 zone
Tensione di alimentazione 220-240 V~, 50-60 Hz
Potenza elettrica installata 2,5 kW: 2250-2750 W o3,0 kW: 2700-3300 W o4,5 kW: 4050-4950 W o5,5 kW: 4950-6050 W o6,9 kW: 5500-6900 W
Dimensioni prodotto LunxLarxAlt (mm)	590x520x60
Dimensioni con incasso AxB (m560x490

Il peso e le dimensioni sono approssimativi. Le specifiche e il design potranno variare preavviso in quanto siamo sempre impegnati nella ricerca di continue innovazioni dei i prodotti.

Installazione

Scelta delle attrezzature di installazione

Tagliare la superficie di lavoro rispettando le misure indicate sul disegno.

Per l'installazione e l'uso è necessario lasciare uno spazio libero intorno al foro pari almeno 5 cm.

Assicurarsi che lo spessore della superficie di lavoro corrisponda ad almeno 30 mm. Selezionare il materiale del supporto in modo che sia resistente alle alte temperature evitare che si deformi a causa del calore proveniente dal piano di cottura. Come illus di seguito:

Assicurarsi sempre che il piano di cottura a induzione sia ben ventilato e che entrata uscita dell'aria non siano ostruite. Assicurarsi che il piano di cottura a induzione sia condizione operative. Come illustrato qui di seguito

Nota: Tra il piano di cottura e l'eventuale elemento superiore deve essere più una distanza di sicurezza pari ad almeno 760 mm.

A B C D E

A (mm)	B (mm)	C (mm)	D	E
760	minimo 50	minimo 20	Entrata aria	Uscita aria 5 mm

Prima di montare il piano di cottura, assicurarsi che

• il supporto sia squadrato e livellato e che non ci siano elementi strutturali che pos interferire con i requisiti di spazio
• il supporto sia realizzato in materiale resistente al calore
• se il piano di cottura è installato al di sopra di un forno, il forno sia dotato di u raffreddamento incorporata
• l'installazione sia conforme a tutti i requisiti di ingombro, oltre che a tutte le norma disposizioni
• sia stato incorporato nel cablaggio permanente un apposito interruttore sezionatore di permetta di staccare completamente l'elettrodomestico dalla rete di alimentazione principale; tale interruttore deve essere montato e posizionato in accordo con le normative e le disposizioni locali.

L'interruttore sezionatore deve essere di tipo approvato e deve fornire una separazio dei contatti con intercapedine di 3 mm in tutti i poli (o in tutti i conduttori attivi [1 normative sugli impianti elettrici locali permettono questa variazione rispetto alle specifiche)

- l'interruttore sezionatore sia facilmente raggiungibile dal cliente una volta installato il di cottura

• in caso di dubbi relativi al montaggio, contattare le autorità locali e consultare le n vigenti
• si utilizzino rivestimenti resistenti al calore e facili da pulire (quali ad esempio piasti ceramiche) per le pareti circostanti il piano di cottura.

Una volta montato il piano di cottura, assicurarsi che

• il cavo di alimentazione elettrica non sia accessibile attraverso gli sportelli o i cassi mobiletti
• sia presente un flusso adeguato di aria fresca dall'esterno dei mobiletti verso la ba piano di cottura
• se il piano di cottura è montato sopra ad una cassettiera o a dei mobiletti, sia st installata una barriera di protezione termica al di sotto della base del piano di cott
• l'interruttore sezionatore sia facilmente accessibile per il cliente

Prima di posizionare le staffe di fissaggio

L'elettrodomestico deve essere collocato su una superficie piana e stabile (utilizzare l'imballaggio). Non forzare i comandi che sporgono dal piano di cottura.

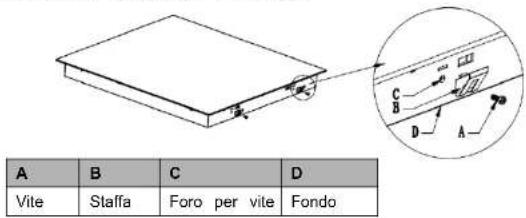

Regolazione della posizione della staffa

Fissare il piano di cottura sul supporto avvitando 4 staffe sul fondo del piano di cott stesso (vedere figura) dopo il montaggio.

A B C D Vite Staffa Foro per vite Fondo

vena B saffa di fornage A ST3. 5x8 D Fondo Piano di lavoratorobolder

IT-26

Avvertenza

1. Il piano di cottura a induzione deve essere montato da personale o tecnici qualifico nostra società ha un team di professionisti a disposizione dei clienti. Non operare soli.
2. Il piano di cottura non può essere montato direttamente sopra ai seguenti elettrodomestici: lavastoviglie, frigorifero, freezer, lavatrice o asciugatrice, in quanto l'umidità può danneggiare l'elettronica del piano di cottura stesso.
3. Il piano di cottura a induzione dovrà essere montato in modo tale da garantire un migliore irraggiamento del calore e un livello di affidabilità più elevato.
4. La parete e la zona di cottura indotta al di sopra della superficie del piano dovrà essere resistenti al calore.
5. Per evitare danni, lo strato intermedio e l'adesivo devono essere resistenti al calor

Collegamento del piano di cottura alla rete di alimentazione elettrica

Questo piano di cottura deve essere collegato alla rete di alimentazione elettrica solo da una p appositamente addestrata.

Prima di collegare il piano di cottura alla rete di alimentazione elettrica, verificare che:

1. il cablaggio interno dell'abitazione sia adeguato alla potenza consumata dal piano di cottura.

2. la tensione corrisponda al valore riportato sulla targhetta delle caratteristiche tecniche

3. le sezioni del cavo di alimentazione elettrico possano sopportare il carico specificato sulla largi delle caratteristiche tecniche.

Per collegare il piano di cottura alla rete di alimentazione elettrica non utilizzare adattatori, ridutt deviatori, in quanto sussiste il pericolo di suriscaldamenti e incendi.

Il cavo di alimentazione elettrica non deve entrare in contatto con componenti surriscaldati e de essere collocato in modo tale che la sua temperatura non super mai, in nessun punto, i 75°C

verificare con un elettricista se l'impianto di cablaggio dell'abitazione è corretto senza necessità di modificarlo. Le eventuali modifiche dovranno sempre essere effettuate da un elettricista qualificato.

L'alimentazione elettrica deve essere collegata in conformità con la relativa normativa (sezionatore unipolare. Il metodo di collegamento è illustrato qui di seguito.

• Se il cavo è danneggiato o deve essere sostituito, l'operazione deve essere effettuata da un agente post-vendita con attrezzi dedicati, per evitare qualsiasi incidente.
• Se l'elettrodomestico è collegato direttamente m'ali ntazione di rete è necessario montare un' sezionatore multipolare con uno spazio i almeno 3 mm tra icontatti.
• L'installatore deve accertarsi che il collegamento elettrico sia corretto e che sia conforme alle normative di sicurezza.
  • Il cavo non deve essere piegato o schiacciato.
• Il cavo deve essere controllato con regolarità e sostituito unicamente da tecniciautorizzati.

Questo elettrodomestico dispone di contrassegno ai sensi della direttiva europea 2012/19/CE in materia di apparecchi elettrici ed elettronici (RAEE). I RAEE contengono sia sostanze inquinanti (che possono avere un effetto negativo sull'ambiente) sia elementi base (che possono essere riutilizzati). È importante che i RAEE siano sottoposti a trattamenti specifici in modo da togliere e smaltire in modo corretto gli inquinanti e recuperare tutti i materiali. Spetta ai singoli individui garantire che i RAEE non diventino un problema a livello ambientale. Esistono alcune regole specifiche da rispettare:

• i RAEE non devono essere trattati come rifiuti domestici;
• i RAEE devono essere portati nelle aree di smaltimento specifiche, gestite dai comuni o da società
  autorizzate.
  In molti stati, nel caso di RAEE di grandi dimensioni sono disponibili servizi di prelievo a domicilio. Durante l'acquisto di un nuovo elettrodomestico, quello vecchio può essere restituito al venditore che lo deve accettare gratuitamente in un'unica soluzione, a condizione che l'elettrodomestico sia di tipo simile ed abbia le stesse funzioni di quello acquistato.

Informazione prodotto per piani di cottura elettrici conformi al Regolamento della Commissione 66/2014
		Posizione	Simbolo Valore		Unità di misura
Identificativo del modello				RI633CTT/1
Tipologia di piano cottura				Piano cottura elettrico
Numero di zone e aree di cottura	zone			3
	aree
Tecnologia di riscaldamento (zone cottura e aree di cottura a induzione zone di cottura radianti, piastre metalliche)	Zone di cottura a induzione			x
	Aree di cottura con cottura a induzione
	zone di cotturaradianti
	piastro metalliche
Per le zone o le aree di cottura circolar diametro della superficie utile per ciascuna zona di cottura elettrica, arrotondata ai più vicini		Posteriore sinistra	∅	18,0 cm
		Posteriore centrale	∅	-	cm
		Posteriore destra	∅	-	cm
		Centrale sinistra	∅	-	cm
		Centrale centrale	∅	-	cm
		Anteriore sinistra	∅	18,0 cm
		Anteriore Centrale	∅	-	cm
		Anteriore destra	∅	-	cm
Per le zone o le aree di cottura non lunghezza e larghezza della superficie utile per ciascuna zona di cottura elettrica, arrotondata ai 5 mm più vicini		Posteriore sinistra circulari	L W	-	cm
		Posteriore centrale	L W	-	cm
		Posteriore destra	L W	-	cm

(UE) n^

	Centrale sinistra	L W	-	cm
	Centrale centrale	L W	-	cm
	Centrale destra	L W	-	cm
	Anteriore sinistra	L W	-	cm
	Anteriore Centrale	L W	-	cm
	Anteriore destra	L W	-	cm
Consumo energetico per zona o area cottura calcolato al kg	Posteriore sinistra	ECelectric cooking	193,5	Peso/kg
	Posteriore centrale	ECelectric cooking	-	Peso/kg
	Posteriore destra	ECelectric cooking	-	Peso/kg
	Centrale sinistra	ECelectric cooking	-	Peso/kg
	Centrale centrale	ECelectric cooking	-	Peso/kg
	Centrale destra	ECelectric cooking	190,9	Peso/kg
	Anteriore sinistra	ECelectric cooking	192,3	Peso/kg
	Anteriore Centrale	ECelectric cooking	-	Peso/kg
	Anteriore destra	ECelectric cooking	-	Peso/kg
Consumo energetico del piano cottura calcolato per kg		ECelectric hol	192,2	Peso/kg
Norma applicata: EN 60350-2 Apparecchi di cottura elettrici per uso domestico - Parte 2: Pi Metodi di misurazione delle prestazioni
Consigli per il risparmio energetico:Per ottenere la massima efficienza dal piano cottura, posizionare la pentola al centro della zoL'utilizzo di un coperchio riduce i tempi di cottura e risparmia energia trattenendo il calore.Ridurre al minimo la quantità di liquido o grasso per diminuire i tempi di cottura.Iniziare la cottura con temperatura elevata, quindi riduria quando il cibo si è riscaldato.Utilizzare pentole con diametro corrispondente al grafico della zona selezionata.
