MANUALE UTENTE FF718LICW Lucky

FF718LiC -W Cercatore di Pesci WIRELESS Operazioni Manuali della Modalità

1. Grazie per scegliere LUCKY FF718LiC-W cercatore di pesci.

Questo ottimo prodotto è appositamente progettato per pescatori dilettanti e professionisti, per scoprire la posizione del pesce, la profondità e il contorno del fondo dell'acqua. Unità può essere utilizzata in oceano, fiume o lago ed è fantastica per rilevare banchi di pesci in qualsiasi area particolare. Utilizzando questa tecnologia sorprendente e innovativa, questo cercatore di pesce è lo strumento ideale per te! FF718LiC-W ha due modalità utente: WIRELESS/SIMULAZIONE. Utilizzare la scelta del menu Modalità per cambiare tra queste DUE modalità utente.

USER MODUSWIRELESSUSER MODUSSIMULATION

Questa modalità utente ti consente di utilizzare FF718Li-CW e con il sensore sonar wireless. Quando l'indicatore del segnale ( ) è visualizzato sullo schermo, l'unità è in modalità Wireless. Indicatore di connessione del segnale del sensore sonar wireless30

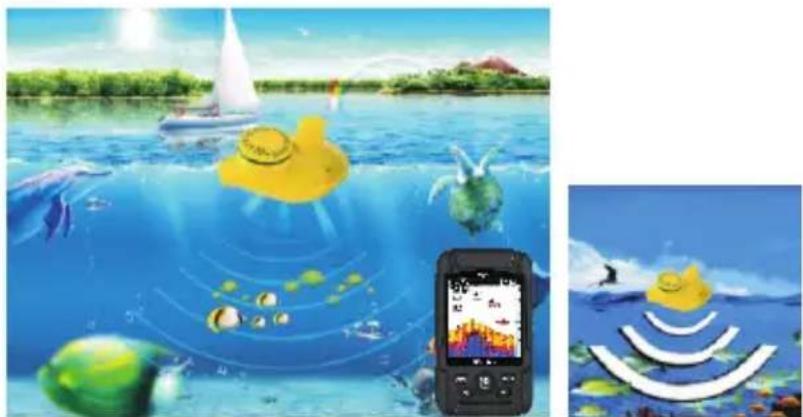

2. Utilizzando il sensore sonar Wireless

La modalità utente Wireless ti consente di utilizzare il Sensore Sonar Wireless. Attacca semplicemente il sensore wireless all'estremità della lenza e gettalo nell'acqua come faresti con un normale galleggiante o esca, e poi accendi FF718LiC -W e sei pronto per pescare. In modalità Wireless, il tuo FF718LiC-W utilizza la tecnologia sonar per inviare le onde sonore dal sensore sonar wireless, "echoes" vengono trasmessi con tecnologia wireless all'unità di visualizzazione e visualizzati sullo schermo LCD. Nuove informazioni appaiono a destra. Come questa informazione si sposta a sinistra, è visualizzata un'immagine molto accurata del mondo sottomarino, compresa la profondità degli oggetti sott'acqua come il fondo, il pesce e le strutture.

3. Utilizzand il sensore sonar Wireless

La modalità utente Wireless ti consente di utilizzare il Sensore Sonar Wireless. Semplicemente attacca il sensore wireless all'estremità della tua lenza e gettalo nell'acqua come faresti con un normale galleggiante o esca, e poi accendi FF718LiC-W e sei pronto per pescare. In modalità Wireless, il tuo FF718LiC-W utilizza la tecnologia sonar per inviare le onde sonore dal sensore sonar wireless, "echoes" restituiti vengono trasmessi con la tecnologia wireless all'unità di visualizzazione e visualizzati sullo schermo LCD. Nuove informazioni appaiono a destra. Quando questa informazione si sposta a sinistra, è visualizzata un'immagine molto accurata del mondo sottomarino, inclusa la profondità degli oggetti sottomarini come il fondo, il pesce e le strutture.31 NOTA: Quando si getta il sensore sonar wireless in acqua, lo shock da contatto brusco con le rocce danneggerà il sensore sonar wireless, si consiglia di utilizzare il sensore wireless in acqua a una profondità superiore a 1 piede.

4. Collega il sensore sonar Wireless

La linea proveniente dalla bobina può essere legata al foro anteriore nel Sensore Sonar Wireless. Se vuoi utilizzare il Sensore Sonar Wireless come un galleggiante convenzionale, utilizza il secondo foro per fissare il gancio utilizzando una linea di peso più leggera. Un intoppo interromperà la linea più leggera se devi liberarti. Le tecniche di slittamento non sono raccomandate a causa del maggior rischio di perdere il Sensore Sonar Wireless. Se si utilizza il metodo di linea scorrevole, utilizza una linea più leggera dopo l'arresto inferiore, consentendo il recupero del Sensore Sonar Wireless se la linea inferiore con gancio si rompe. torre dell'antenna A. foro anteriore B. secondo foro Maneggia il Sensore Sonar Wireless dalla torre dell'antenna quando è stato in acqua. Utilizza una linea di prova pesante, nodi standard e affrontare come una girella. Il secondo foro guida è per usare il Sensore Sonar Wireless come un galleggiante. Collega una linea di gancio più leggera a questo foro. Non sovraccaricare la linea del gancio poiché questo immergerà il sensore del sonar wireless, causando una perdita di segnale. NOTA: Aumenterai la possibilità di rompere la linea se utilizza la linea di prova leggera sulla bobina. Il Sensore Sonar Wireless è in grado di galleggiare positivamente. La quantità massima di peso per qualsiasi attacco al Sensore Sonar Wireless è di circa 5.67 grammi e include il peso combinato di qualsiasi gancio, linea, peso, girevole/snap girevole e esca collegato al Sensore Sonar Wireless. ECOSCANDAGLIO32 NOTA: Conserva il Sensore Sonar Wireless in un contenitore asciutto non metallico, come una scatola di attrezzatura, in un compartimento separato e isolato da qualsiasi dispositivo metallico. NOTA: Conserva il Sensore Sonar Wireless in un contenitore asciutto non metallico, come una scatola di attrezzatura, in un compartimento separato e isolato da qualsiasi dispositivo metallico. NOTA: La parte inferiore del Sensore Sonar Wireless non deve essere maneggiata durante il funzionamento del sonar, poiché ciò potrebbe causare disagio fisico e provocare lesioni personali sotto forma di danni ai tessuti. Maneggia il sensore Sonar wireless solo dalla torre dell'antenna quando è stato in acqua. NOTA: Il Sensore Sonar Wireless non è usato da bambini di età inferiore ai 6 anni senza la supervisione di un adulto poiché il sensore del sonar wireless può rappresentare un rischio di soffocamento per i bambini piccoli.

5. Alimentazione del Sensore Sonar Wireless

Il Sensore Sonar Wireless ha una batteria al litio CR-2032, che può essere sostituita. Controlla le immagini allegate per sostituire la batteria. Rimuovi lo sportello della batteria del Sensore Sonar Wireless e premi il blocco di supporto della batteria, la batteria si ribalterà automaticamente. NOTA: Ti assicuri che O-ring nel vano batteria sia presente, posizionato correttamente nelle scanalature e privo di detriti prima di reinstallare lo sportello della batteria. Il sensore sonar wireless ha contatti che percepiscono quando il dispositivo è immerso nell'acqua. Questi contatti attivano il Sensore Sonar/ Ricevitore Sonar e inizia a trasmettere le informazioni del sonar via RF allo schermo. Il Sensore Sonar Wireless smette automaticamente di usare l'alimentazione pochi secondi dopo essere stato estratto dall'acqua. NOTA: Non posizionare il Sensore Sonar Wireless in un'area umida quando non in uso, in quanto accenderà il sensore del sonar wireless e ne ridurrà la durata utile. Conserva il sensore Sonar wireless in un'area asciutta quando non in uso per risparmiare energia. Non posizionare mai il Sensore Sonar Wireless in un'area bagnata di una barca o su una superficie metallica che potrebbe accidentalmente accenderlo.33 NOTA: Visualizza un semplice sistema di menu ti consente di accedere alle impostazioni regolabili di FFW718LiC-W. Per attivare il sistema di menu, premi il pulsante POWER-MENU. Premi più volte il pulsante PREMERE-MENU per visualizzare le impostazioni del menu FF718LiC-W, una alla volta. Quando sullo schermo sono visualizzate le impostazioni di un menu, utilizzare I tasti freccia UP e DOWN per regolare le impostazioni del menu. Le impostazioni di menu sono rimosse automaticamente dallo schermo dopo alcuni secondi. Nella modalità operativa Normale, la maggior parte delle impostazioni di menu viene salvata in memoria.

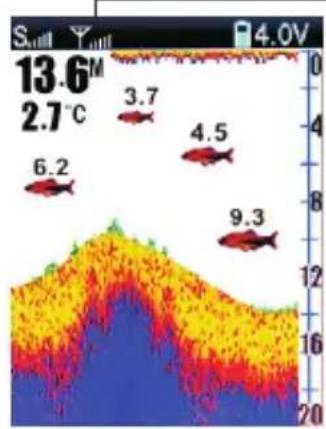

FF718LiC-W visualizza le informazioni subacquee in un formato di facile comprensione. La parte superiore dello schermo corrisponde alla superficie dell'acqua sul trasduttore e la parte inferiore dello schermo corrisponde alla Profondità selezionata automaticamente per la profondità dell'acqua corrente. Contorno Inferiore varia al variare della profondità sotto la barca. Le letture digitali forniscono informazioni precise per la profondità, la temperatura del pesce e dell'acqua. Con la barca si muove, vengono visualizzate le variazioni della composizione del terreno e del fondale. Pesci, pesci esca e le rmocline (cambiamenti di temperatura sottomarini) vengono visualizzati quando rilevati. Le condizioni sottomarine variano notevolmente, è necessaria esperienza e interpretazione per realizzare tutti i vantaggi di FF718LiC-W. Utilizzare l'immagine come guida per le condizioni più comuni e fare pratica usando FF718LiC-W su tipi di fondale noti.

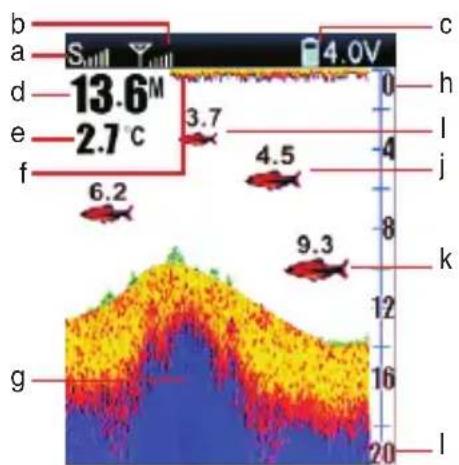

a, Sensibilità b, Indicatore di connessione del sensore c, Forza della batteria cercatore di pesce d, Profondità dell'acqua e, Temperatura dell'acqua f, Superficie dell'acqua g, Contorno inferiore h, Gamma di zoom superiore I, Icona di pesce piccolo con profondità j, Icona di pesce medio con profondità k, Icona di pesce grande con profondità I, Gamma di zoom inferiore ECOSCANDAGLIO34 7.Accensione e Spegnimento Premere e rilasciare il pulsante POWER-MENU per accendere FF718Li-CT. Premere e tenere premuto il pulsante POWER-MENU fino a quando l'unità si spegne per spegnerlo. Zoom Pulsante Freccia Sinistra Modalità Pulsante Freccia Destra Accensione/Menu Pulsante Quando FF718LiC-W si accende, verrà visualizzato temporaneamente sullo schermo per 5 secondi. E poi mostrà . Da questo menu, utilizzare i tasti freccia per selezionare Start-Up, Simulazione. Se non si fa nulla, usa Start-Up per l'utilizzo in acqua. 71 8Li cColorful START UP START UP

-Utilizza la simulazione per imparare come usare il sistema con dati sonar simulati; accedere alla Simulazione premendo una volta il Pulsante Freccia destro MODALITÀ UTENTE SIMULAZIONE -Usare Avviamento-per l’uso delle acque35

Un semplice sistema di menu ti consente di accedere alle impostazioni regolabili di FF718LiC-W. Per attivare il sistema di menu, premere il tasto POWER-MENU. Premere più volte il pulsante POWER-MENU per visualizzare le impostazioni del menu FF718LiC-W, una alla volta. Quando sullo schermo sono visualizzate le impostazioni di un menu, utilizzare i pulsanti freccia UP e DOWN per regolare le impostazioni del menu. Le impostazioni dei menu vengono rimosse automaticamente dallo schermo dopo alcuni secondi. In modalità operativa normale, la maggior parte delle impostazioni di menu salvate in memoria non tornerà ai valori predefiniti quando l'unità viene spenta. Vedi le singole opzioni di menu per maggiori informazioni. NOTA: Ogni volta, premi il pulsante POWER-MENU, la retroilluminazione si illumina momentaneamente per una facile visualizzazione di notte. Regola l'impostazione del menu LIGHT per mantenere attiva la retroilluminazione.

MODALITÀ UTENTE WIRELESS Premi il pulsante POWER-MENU fino a quando appare il menu Modalità Utente. Seleziona un'impostazione da MODALITÀ UTENTE WIRELESS MODALITÀ UTENTESIMULAZIONE

ECOSCANDAGLIO36 Premi il pulsante POWER - MENU fino a quando appare SENSIBILITÀ. La sensibilità controlla la quantità di dettagli mostrata sullo schermo. Aumento della sensibilità mostra più ritorni sonar da piccoli pesci esca e detriti sospesi nell'acqua; tuttavia, lo schermo potrebbe diventare troppo ingombrante. Quando si opera in acque molto chiare o più profonde, l'aumento della sensibilità mostra rendimenti più deboli che possono essere di interesse. Aumento della sensibilità mostra più ritorni sonar da piccoli pesci esca e detriti sospesi nell'acqua; tuttavia, lo schermo potrebbe diventare troppo ingombrante. Interesse per le acque più chiare o profonde, l'aumento della sensibilità. Riducendo la sensibilità si elimina il disordine dallo schermo che a volte è presente in acque torbide o fangose. Se la sensibilità è regolata troppo bassa, il display potrebbe non mostrare molti ritorni sonar che potrebbero essere pesci. (1-10).

PROFONDITÀ AUTO 4 5 AUTO Premi il pulsante POWER-MENU fino a visualizzare PROFONDITÀ. Automatico è l'impostazione predefinita. Quando è in automatico, l'intervallo inferiore verrà regolato dall'unità per seguire il fondo. (Auto, da 1 a 45 metri) NOTA: Nel operazione manuale, se la profondità attuale è maggiore delle impostazioni di profondità, la parte inferiore non sarà visibile sullo schermo. Seleziona AUTO per tornare all'operazione automatica.

Premi il pulsante POWER-MENU fino a ZOOM appare. Seleziona Auto per ingrandire l'area intorno al fondo in modo da rivelare pesci e struttura vicini al fondo che potrebbero non essere visibili durante il normale funzionamento. Quando ZOOM è impostato a Auto, Intervalli di Profondità superiore e inferiore vengono regolati automaticamente per mantenere l'area sopra e sotto il fondo sullo schermo. Seleziona Off per tornare al normale funzionamento. (Off, da 1 a 45 metri)ICONO DI PESCE

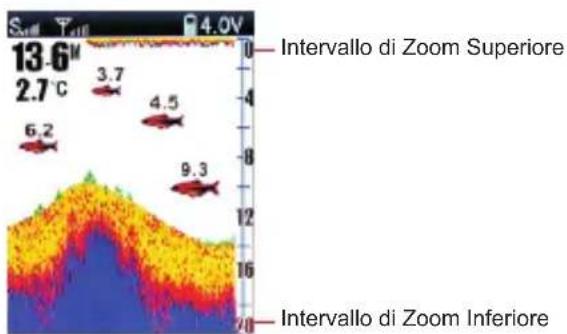

Intervallo di Zoom Superiore Intervallo di Zoom Inferiore C'è anche una serie di intervalli manuali che possono essere selezionati. Intervalli di profondità manuali sono determinati dalle condizioni di profondità attuali.

8.5 Allarme Profondità

Premi il pulsante POWER-MENU fino a visualizzare ALLARME PROFONDITÀ. Seleziona OFF per Allarme Profondità, o seleziona da 1 a 100 per impostare la profondità dell'allarme. Un allarme acustico suona quando la profondità è uguale o inferiore all'impostazione. (Off, Off, da 1 a 100 metri) ALLARME PROFONDITÀ OFF OFF

Ti assicuri di premere il pulsante POWER - MENU fino a ICONO DI PESCE appare. Scegli tra Off per visualizzare i ritorni sonar “raw”, o per visualizzare simboli di Pesce. ICONO DI PESCE utilizza un'elaborazione avanzata del segnale per interpretare i ritorni sonar, e mostrerà un simbolo di pesce quando sono soddisfatti i requisiti molto selettivi. Un numero selezionato di possibili ritorni di pesce verrà visualizzato con la profondità associata. (On, Off) ECOSCANDAGLIO38

Premi il pulsante POWER-MENU fino a ALLARME PESCE appare. Seleziona Off per nessun allarme pesce, o uno dei seguenti simboli per impostare l'allarme. Un allarme suonerà quando rileva FF718Li-CT pesce che corrisponde all'impostazione dell'allarme. Allarme Pesce suonerà solo se Fish ID + è impostato su On. (Off, Pesce grande, Pesce grande/Pesce piccolo). ALLARME PESCE Solo pesce grande Pesce grande/Pesce piccolo Pesce Grande/Medio/Piccolo

UNITA' M / ℃ Ti assicuri di premere il pulsante POWER-MENU fino a quando non viene visualizzato UNITA'. UNITA' seleziona Unità di profondità di Feet o Meter e le unità TEMPE selezionano °C o °F.

8.9 Tonalità di Colore

BLU Premi il pulsante POWER-MENU fino a visualizzare il menu di Tonalità di colore. Seleziona un'impostazione da BLU, ARANCIONE o GRIGIO

8.10 Allarme batteria

3.8V39 Premi il pulsante POWER-MENU fino a visualizzare il menu Allarme batteria. Selezionare un'impostazione da OFF o da 3.6V-4.2V, Allarme batteria suona quando la tensione della batteria di ingresso è uguale o inferiore all'impostazione del menu.

Premi il pulsante POWER-MENU fino a visualizzare LINGUA. Il cercatore di pesce FF718Li -W ha due opzioni di lingua (Inglese, Russo)

Premi il pulsante POWER-MENU fino a Luminosità appare. Usa la retroilluminazione per la pesca notturna. Seleziona 1-9 per attivare la retroilluminazione al livello desiderato. LUMINOSITÀ

8.13 Velocità del Grafico

Premi il pulsante POWER-MENU fino a VELOCITÀ DEL GRAFICO appare. Seleziona un' impostazione da 1 a 9 per aumentare o diminuire la velocità del grafico, dove 1 è il più lento e 4 è la velocità del grafico più veloce. (Da 1 a 9)

Segui queste semplici procedure per garantire che il tuo FF718Li-CT continui alle migliori prestazioni. Se l'unità viene a contatto con spruzzo salino, pulire le superfici interessate con un panno inumidito con acqua fresca. Non usare un detergente per vetri chimici - questo potrebbe causare incrinature nell'obiettivo. Quando pulisci l'obiettivo di protezione LCD, utilizza un camoscio e non-abrasivo, detergente delicato. Non pulire quando sporco o grasso si trovano sull'obiettivo. Fa attenzione a non graffiare l'obiettivo. Non lasciare mai l'unità in un'auto o un bagagliaio chiuso - le temperature estremamente elevate generate durante la stagione calda possono danneggiare l'elettronica. 10 Manutenzione del Sensore Sonar Wireless. Dopo aver utilizzato il sensore sonar Wireless in acqua salata, pulisci le superfici interessate con un panno inumidito con acqua fresca. Il sensore sonar Wireless deve essere risciacquato con acqua dolce dopo che l'esposizione all'acqua salata previene la corrosione. Se il tuo sensore sonar Wireless rimane fuori dall'acqua per un lungo periodo di tempo, potrebbe essere necessario un po' di tempo per bagnarlo quando ritornerà in acqua. Piccole bolle d'aria possono aderire alla superficie del sensore sonar Wireless e interferire con il corretto funzionamento. Pulisci il viso del sensore sonar Wireless con un panno umido per rimuoverli. Non lasciare il sensore sonar Wireless in un'auto o in un bagagliaio chiuso: le temperature estremamente elevate generate durante la stagione calda possono danneggiare l'elettronica.41 11.Problemi 1.FF718LiC -W perde il segnale in Modalità Utente wireless Mentre si trova in modalità utente Wireless, se FF718LiC -W non è in grado di ricevere un segnale RF dal sensore sonar Wireless, lo schermo smetterà di aggiornare e verrà visualizzato NO SINGAL dopo alcuni secondi. Ogni volta che si perde la ricezione o il sensore sonar wireless è estratto dall'acqua per più di qualche secondo, viene visualizzato finché il sensore sonar Wireless non viene riposto nell'acqua e la ricezione viene ripristinata.

1) Il sensore sonar Wireless utilizza la tecnologia wireless linea-di-vista. Se oggetti si

inseriscono tra FF718LiC -W e il sensore sonar Wireless, la ricezione potrebbe andare persa.

2) La gamma di profondità del sensore sonar Wireless è compresa tra 2 e 147 piedi (da 0.7

a 45 metri). Letture irregolari possono verificarsi in acque meno profonde di 2 piedi. Inoltre, a causa della natura del sonar, questo prodotto non è usato in piscine o piccoli corpi idrici chiusi.

3) Avvolge troppo velocemente il sensore sonar wireless può causare la perdita di segnale e

lo schermo si blocca.

4) Controlla il bilanciamento dinamico tra il sensore sonar wireless e il placcatore; oltre 0.2

once sommergerà il sensore sonar Wireless, causando la perdita di segnale.

5) Il sensore sonar Wireless potrebbe non ottenere la sua massima distanza RF di 590 piedi

a meno che l'acqua non sia liscia. Le onde o il taglio possono ridurre significativamente la gamma RF. 2.Quando si trova in acque molto basse, ottengo lacune nella lettura in basso e incoerente indicazione digitale della profondità.

in profondità. La profondità è misurata dal sensore sonar Wireless.

2. Un sensore sonar Wireless con distanza FF718LiC-W superiore a 590 piedi può causare

una visualizzazione intermittente dello schermo. L'acqua eccessivamente ruvida può causare l'immersione del sensore sonar wireless, perdendo di nuovo il contatto.

3. Lo schermo mostra letture fluttuanti della profondità e ingombri eccessivi, comprese le barre

verticali che possono essere disegnate sopra le icone dei pesci. Il sensore sonar Wireless funzionerà in modo affidabile in acqua di 2 piedi (0.7 metri) o più ECOSCANDAGLIO42

4. Lo schermo salta e il fondo ha un brusco cambiamento; a volte manca una linea verticale o

viene visualizzata una linea nera dall'alto verso il basso. Questo salto dell'immagine sullo schermo è dovuto a un cambio automatico di profondità. I nuovi rendimenti grafici con una scala diversa non corrisponderanno ai dati storici già rappresentati su una scala più alta o più bassa. Le linee verticali possono anche verificarsi quando il segnale radio proveniente dal sensore sonar wireless viene perso e quindi riguadagnato in condizioni di acque difficili. SPECIFICHE Cercatore di Pesci:

1. Potenza di ingresso------------------------------------------------3.7 Volt batteria al litio ricaricabile

2. Tipo di visualizzazione--------------2. 8 pollici schermo LCD TFT a colori, 240 * (RGB) * 320

3. Durata--------------------------------20 ore (dipende dall'utilizzo effettivo e dallo stato di lavoro)

4. Capacità di profondità---------------------------------------45 metri (147 piedi) /0.7 metri (2 piedi)

5. Temperatura dell'acqua superficiale-----------------------------------------costruito nel trasduttore
