BEDIENUNGSANLEITUNG FF718LICW Lucky

1. Danke dass Sie sich für den FF718LiC-W Fischfinder entschieden

haben. Dieses erstaunliche Produkt wurde speziell für Hobbyangler und professionelle Angler entwickelt, um die Position von Fisch, Tiefe und Bodenkontur des Wassers herauszufinden. Die Einheit kann in Meer, Fluss oder See verwendet werden und ist hervorragend geeignet, um Fischschwärme in einem bestimmten Gebiet zu entdecken.Mit erstaunlicher und innovativer Technologie ist dieser Fischfinder das ideale Werkzeug, um den Fisch zu Ihnen zu bringen! Das FF718LiC-W hat zwei Benutzermodi: WIRELESS / SIMULATION. Verwenden Sie die Menüoption Modus, um zwischen diesen beiden Benutzermodi zu wechseln. USER MODUS WIRELESS USER MODUS SIMULATION WIRELESS: In diesem Benutzermodus können Sie das FF718Li-CW mit dem drahtlosen Sonarsensor betreiben. Wenn die Signalanzeige ( ) auf dem Bildschirm angezeigt wird, befindet sich das Gerät im drahtlosen Modus. Wireless Sonar Sensor Signal Verbindungsanzeige15 FISCHFINDER

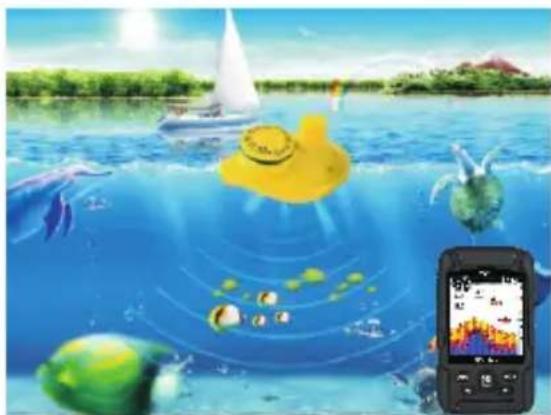

2. Verwenden des drahtlosen Sonarsensors

Der kabellose Benutzermodus ermöglicht Ihnen die Verwendung des kabellosen Sonarsensors. Befestigen Sie den kabellosen Sensor einfach am Ende Ihrer Angelschnur und werfen Sie ihn wie ein normales Schwimmer- oder Ködergerät ins Wasser, und schalten Sie das FF718LiC-W ein bereit zu fischen. Im drahtlosen Modus sendet Ihr FF718LiC-W Sonar-Technologie, um Schallwellen vom drahtlosen Sonar-Sensor zu senden, die zurückgesendeten "Echos" werden mit drahtloser Technologie an die Anzeigeeinheit übertragen und auf dem LCD angezeigt. Neue Informationen erscheinen auf der rechten Seite. Wenn sich diese Informationen nach links bewegen, wird ein sehr genaues Bild der Unterwasserwelt angezeigt, einschließlich der Tiefe von Unterwasserobjekten wie Boden, Fischen und Strukturen.

3. Verwendung des drahtlosen Sonar-Sensors

Im drahtlosen Benutzermodus können Sie den drahtlosen Sonarsensor verwenden. Befestigen Sie den Funksensor einfach am Ende Ihrer Angelschnur und werfen Sie ihn wie ein normaler Schwimmer oder Köder ins Wasser. Schalten Sie dann den FF718LiC-W ein und Sie sind bereit zu fischen. Im drahtlosen Modus sendet Ihr FF718LiC-W Sonar-Technologie, um Schallwellen vom drahtlosen Sonar-Sensor zu senden, die zurückgesendeten "Echos" werden mit drahtloser Technologie an die Anzeigeeinheit übertragen und auf dem LCD angezeigt. Neue Informationen erscheinen auf der rechten Seite. Wenn sich diese Informationen nach links bewegen, wird ein sehr genaues Bild der Unterwasserwelt angezeigt, einschließlich der Tiefe von Unterwasserobjekten wie Boden, Fischen und Strukturen.16 HINWEIS: Wenn Sie den Wireless Sonar Sensor in Wasser gießen, können Schäden durch abrupten Kontakt mit Steinen Ihren Wireless Sonar Sensor beschädigen. Wir empfehlen, den Wireless Sensor nur in Wasser mit einer Tiefe von mehr als 1 Fuß zu verwenden.

4. Den drahtlosen Sonarsensor anbringen

Die Schnur, die von Ihrer Rolle kommt, kann mit dem vorderen Loch im Wireless Sonar Sensor verbunden werden. Wenn Sie den Wireless Sonar Sensor als herkömmlichen Schwimmer verwenden möchten, verwenden Sie das zweite Loch, um Ihren Haken mit einer leichteren Schnur zu befestigen. Ein Haken löst die hellere Linie, wenn Sie sich befreien müssen. Schlupflinientechniken werden nicht empfohlen, da das Risiko eines Verlustes des Wireless Sonar Sensors höher ist. Wenn Sie die Slipline-Methode verwenden, verwenden Sie eine Linie mit geringerem Gewicht nach dem unteren Anschlag, um das Abrufen des Wireless Sonar Sensors zu ermöglichen, wenn die untere Linie mit Haken ausbricht. Behandeln Sie den Wireless Sonar Sensor am Antennenturm, wenn er sich im Wasser befindet. Verwenden Sie eine schwere Testleine, Standardknoten und einen Angelhaken wie einen Wirbel. Die zweite Führungsöffnung dient zur Verwendung des Wireless Sonar Sensors als Schwimmer. Verbinde eine leichtere Hakenlinie mit diesem Loch. Übergewichten Sie die Hakenleitung nicht, da dies den drahtlosen Sonarsensor unter Wasser setzt und Signalverlust verursacht. Antennenturm Ein vorderes Loch

Zweites Loch HINWEIS: Sie erhöhen die Möglichkeit, Ihre Linie zu brechen, wenn Sie eine leichte Testhämmerlinie auf Ihrer Rolle verwenden. Der Wireless Sonar Sensor ist positiv schwimmfähig. Das maximale Gewicht für jede Befestigung am Wireless Sonar Sensor beträgt ca. 5,67 Gramm und beinhaltet das Gesamtgewicht aller Haken, Leinen, Gewichte, Wirbel / Schnappwirbel und Köder, die am Wireless Sonar Sensor angebracht sind. HINWEIS: Bewahren Sie den Wireless Sonar Sensor in einem trockenen, nichtmetallischen Behälter (z. B. einer Gerätekiste) in einem separaten Fach auf und isolieren Sie ihn von allen metallischen Geräten.17 HINWEIS: Die Unterseite des Wireless-Sonar-Sensors sollte während des Sonar-Betriebs nicht behandelt werden, da dies zu körperlichen Beschwerden führen und zu Verletzungen in Form von Gewebeschäden führen kann. Behandeln Sie den Wireless Sonar Sensor nur am Antennenturm, wenn er sich im Wasser befand. HINWEIS: Der drahtlose Sonarsensor ist nicht für Kinder unter 6 Jahren ohne Aufsicht von Erwachsenen vorgesehen, da der drahtlose Sonarsensor eine Erstickungsgefahr für kleine Kinder darstellen kann.

5. Drahtlose Sonar Sensor Power

Der drahtlose Sonar-Sensor hat eine CR-2032 Lithium-Batterie. Er kann ausgetauscht werden. Bitte überprüfen Sie die beigefügten Bilder, um die Batterie zu wechseln. Entfernen Sie die Batteriefachabdeckung des Wireless Sonar Sensors und drücken Sie den Verriegelungsblock des Batteriehalters. Der Akku wird automatisch gedreht. HINWEIS: Stellen Sie sicher, dass der O-Ring im Batteriefach vorhanden ist, richtig in den Nuten positioniert und frei von Schmutz ist, bevor Sie das Batteriefach wieder anbringen. Der Wireless Sonar Sensor hat Kontakte, die erkennen, wenn das Gerät in das Wasser getaucht wird. Diese Kontakte schalten den Sonar - Sensor / Empfänger ein und senden die Sonarinformationen per RF an das Display. Der Wireless Sonar Sensor stoppt automatisch einige Sekunden nach dem Herausziehen aus dem Wasser die Stromversorgung. HINWEIS: Stellen Sie den Wireless Sonar Sensor nicht in einem feuchten Bereich auf, wenn er nicht benutzt wird, da dies den Wireless Sonar Sensor einschaltet und die Nutzungsdauer verkürzt. Bewahren Sie den Wireless Sonar Sensor an einem trockenen Ort auf, wenn er nicht verwendet wird, um Strom zu sparen. Stellen Sie den Wireless Sonar Sensor niemals in einem nassen Bereich eines Bootes oder auf einer Metalloberfläche auf, die versehentlich eingeschaltet werden könnte. FISCHFINDER18 HINWEIS: Wenn der drahtlose Sonarsensor in Salzwasser verwendet wurde, spülen Sie ihn vor der Lagerung mit frischem Wasser aus. Anzeigesicht Mit einem einfachen Menüsystem können Sie auf die einstellbaren FFW718LiC-W-Einstellungen zugreifen. Um das Menüsystem zu aktivieren, drücken Sie die POWER-MENU-Taste. Drücken Sie wiederholt die POWER-MENU -Taste, um die FF718LiC-W Menüeinstellungen nacheinander anzuzeigen. Wenn eine Menüeinstellung auf dem Display angezeigt wird, verwenden Sie die AUFWÄRTS- und ABWÄRTS-Pfeiltasten, um die Menüeinstellung anzupassen. Die Menüeinstellungen werden nach einigen Sekunden automatisch vom Bildschirm entfernt. Im normalen Betriebsmodus werden die meisten Menüeinstellungen gespeichert.

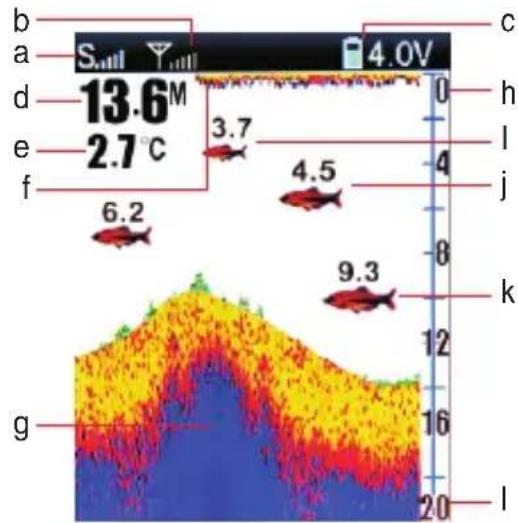

Der FF718LiC-W zeigt die Unterwasserinformationen in einem leicht verständlichen Format an. Der obere Teil des Displays entspricht der Wasseroberfläche am Schallkopf und der untere Teil des Displays entspricht dem Tiefenbereich, der für die aktuelle Wassertiefe automatisch ausgewählt wurde. Die Bottom Contour variiert, wenn sich die Tiefe unter dem Boot ändert. Digitale Anzeigen liefern präzise Informationen zur Tiefe, Fisch - und Wassertemperatur. Während sich das Boot bewegt, werden Gelände- und Bodenzusammensetzungsvariationen angezeigt. Fische, Köderfische und die Rmoclines (Veränderungen der Unterwassertemperatur) werden angezeigt, wenn sie erkannt werden. Die Unterwasserbedingungen sind sehr unterschiedlich, daher sind einige Erfahrungen und Interpretationen erforderlich, um alle Vorteile des FF718LiC-W zu nutzen. Verwenden Sie das Bild als Leitfaden für die häufigsten Bedingungen und üben Sie das FF718LiC-W gegenüber bekannten Bodentypen.19

a, Empfindlichkeit b, Sensorverbindungsanzeige c, Fischfinder Batteriestärke d, Wassertiefe e, Wassertemperatur f, Wasseroberfläche g, Bodenkontur h, oberer Zoombereich I, kleines Fischsymbol mit Tiefe j, Mittelfischikone mit Tiefe k, großes Fischsymbol mit Tiefe l, niedriger Zoombereich

7. Einschalten und Ausschalten

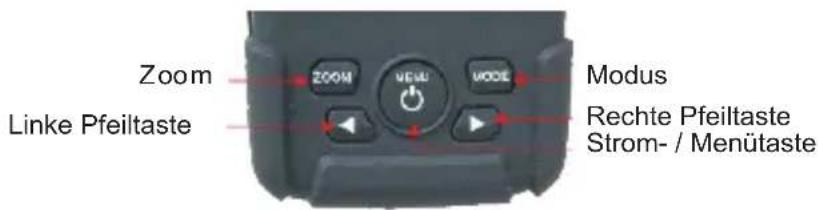

Drücken Sie kurz die POWER-MENU-Taste, um den FF718LiC-W einzuschalten. Halten Sie die POWER-MENU-Taste gedrückt, bis sich das Gerät ausschaltet. Zoom Linke PfeiltasteModusRechte PfeiltasteStrom- / Menütaste Wenn der FF718LiC-W eingeschaltet wird, wird der auf Bildschirm für 5 Sekunden angezeigt. Danach wird angezeigt. Wählen Sie in diesem Menü die Pfeiltasten, um entweder Start, Simulation zu wählen. Wenn Sie nichts tun, wird das Gerät standardmäßig auf den Wasserverbrauch eingestellt. 71 8LicColorfulSTART UPSTART UP FISCHFINDER20 - Verwenden Sie Start-up für den Wasserverbrauch. START UP START UP - Verwenden Sie Simulation, um zu lernen, wie Sie das System mit simulierten Sonardaten verwenden. Greifen Sie auf die Simulation zu, indem Sie einmal die rechte Pfeiltaste drücken BENUTZERMODUS SIMULATION

Ein einfaches Menüsystem ermöglicht Ihnen den Zugriff auf Ihre FF718LiC-W einstellbaren Einstellungen. Um das Menüsystem zu aktivieren, drücken Sie die POWER-MENU-Taste. Drücken Sie wiederholt die POWER-MENU-Taste, um die FF718LiC-W-Menüeinstellungen nacheinander anzuzeigen. Wenn eine Menüeinstellung auf dem Display angezeigt wird, verwenden Sie die AUFWÄRTS- und ABWÄRTS-Pfeiltasten, um die Menüeinstellung anzupassen. Die Menüeinstellungen werden nach einigen Sekunden automatisch vom Bildschirm entfernt. Im normalen Betriebsmodus werden die meisten gespeicherten Menüeinstellungen nicht auf die Standardwerte zurückgesetzt, wenn das Gerät ausgeschaltet wird. Weitere Informationen finden Sie in den einzelnen Menüoptionen. HINWEIS: Jedes Mal, wenn die POWER-MENU-Taste gedrückt wird, leuchtet die Hintergrundbeleuchtung für eine einfache Betrachtung bei Nacht auf. Passen Sie die Einstellung des LIGHT-Menüs an, um die Hintergrundbeleuchtung beizubehalten.

BENUTZERMODUS KABELLOS21 Drücken Sie die POWER-MENU-Taste, bis das USER MODE-Menü erscheint. Wählen Sie eine Einstellung aus BENUTZERMODUS DRAHTLOS BENUTZERMODUS SIMULATION

Drücken Sie die POWER-MENU- Taste, bis EMPFINDLICHKEIT angezeigt wird. Die Empfindlichkeit steuert, wie viel Details auf dem Display angezeigt werden. Die Erhöhung der Empfindlichkeit zeigt mehr Echoläufe von kleinen Köderfischen und Schwebstoffen im Wasser; Die Anzeige kann jedoch zu unübersichtlich werden. Wenn in sehr klarem Wasser oder größeren Tiefen gearbeitet wird, zeigt eine erhöhte Empfindlichkeit schwächere Erträge, die von Interesse sein könnten. Das Verringern der Empfindlichkeit beseitigt das Durcheinander von der Anzeige, das manchmal in trübem oder trübem Wasser vorhanden ist. Wenn die Empfindlichkeit zu niedrig eingestellt ist, zeigt das Display möglicherweise nicht viele Sonar -Returns an, bei denen es sich um Fische handeln könnte. (1 -10).

TIEFENBEREICH AUTO 4 5 AUTO Drücken Sie die POWER-MENU-Taste, bis DEPTH RANGE angezeigt wird. Automatisch ist die Standardeinstellung. In der Automatik wird der untere Bereich von der Einheit eingestellt, um dem Boden zu folgen. (Auto, 1 bis 45 Meter) HINWEIS: Wenn im manuellen Betrieb die aktuelle Tiefe größer als die Tiefenbereichseinstellungen ist, wird die Unterseite nicht auf dem Display angezeigt. Wählen Sie AUTO, um zum automatischen Betrieb zurückzukehren. FISCHFINDER22

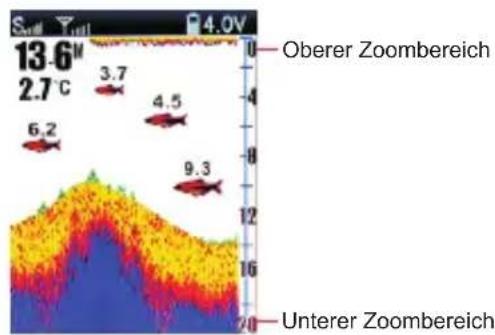

Drücken Sie die POWER-MENU-Taste, bis ZOOM erscheint. Wählen Sie Auto, um den Bereich um den Boden herum zu vergrößern, um Fische und Strukturen in der Nähe des Bodens freizulegen, die während des normalen Betriebs möglicherweise nicht sichtbar sind. Wenn ZOOM auf Auto eingestellt ist, werden die oberen und unteren Tiefenbereiche automatisch angepasst, um den Bereich über und unter dem Boden auf dem Display zu halten. Wählen Sie Aus, um zum normalen Betrieb zurückzukehren. (Aus, 1 bis 45 Meter) Es gibt auch eine Reihe von manuellen Bereichen, die ausgewählt werden können. Die manuellen Tiefenbereiche werden durch die aktuellen Tiefenbedingungen bestimmt. Oberer Zoombereich Unterer Zoombereich

Drücken Sie die POWER-MENU-Taste, bis DEPTH ALARM erscheint. Wählen Sie AUS für keinen Tiefenalarm oder wählen Sie 1 bis 45 Meter, um die Alarmtiefe einzustellen. Ein akustischer Alarm ertönt, wenn die Tiefe kleiner oder gleich der Einstellung ist (Aus, Aus, 1 bis 45 Meter).23

Stellen Sie sicher, dass Sie die POWER-MENU-Taste drücken, bis FISH ICON angezeigt wird. Wählen Sie entweder Aus, um "rohe" Echolote anzuzeigen, oder Ein, um Fischsymbole anzuzeigen. Fish ICON verwendet eine fortschrittliche Signalverarbeitung, um Echoläufe zu interpretieren, und zeigt ein Fischsymbol an, wenn sehr selektive Anforderungen erfüllt werden. Eine ausgewählte Anzahl möglicher Fischretouren wird mit ihrer zugehörigen Tiefe angezeigt. (ON OFF) FISCH ICON FISCH ICON OFF

FISCH ALARM Drücken Sie die POWER MENU Taste, bis FISH ALARM erscheint. Wählen Sie Aus für keinen Fischalarm oder eines der folgenden Symbole, um den Alarm einzustellen. Ein Alarm ertönt, wenn der FF718Li-CT Fisch erkennt, der der Alarmeinstellung entspricht. Fischalarm ertönt nur, wenn Fisch ID + ebenfalls auf Ein eingestellt ist. (Aus, großer Fisch, großer Fisch / kleiner Fisch). Nur großer Fisch Großer Fisch / Mittelfisch Großer Fisch / mittlerer / kleiner Fisch FISCHFINDER24

Stellen Sie sicher, dass Sie die POWER-MENU-Taste drücken, bis UNITS erscheint. UNITS wählt die Tiefeneinheiten von Feet oder Meter und TEMPE-Einheiten wählen die ℉ oder ℃. EINHEITEN M / ℃

Drücken Sie die Taste POWER-MENU, bis das Menü Farbton erscheint.Wählen Sie eine Einstellung aus BLAU, ORANGE oder GRAU. FARBTON BLAU

3.8V Drücken Sie die POWER-MENU-Taste, bis das Batteriealarmmenü erscheint. Wählen Sie eine Einstellung von OFF oder von 3,6V-4,2V. Der Batteriealarm ertönt, wenn die Batteriespannung gleich oder geringer als die Menüeinstellung ist.

SPRACHE ENGLISCH Drücken Sie die POWER-MENU-Taste, bis LANGUAGE erscheint. Der Fischfinder FF718Li-CT hat zwei Sprachoptionen (Englisch, Russisch)25

Drücken Sie die POWER-MENU-Taste, bis Helligkeit angezeigt wird. Verwenden Sie die Hintergrundbeleuchtung für das Nachtfischen. Wählen Sie 1-9, um die Hintergrundbeleuchtung auf dem gewünschten Niveau zu aktivieren. HELLIGKEIT

Drücken Sie die POWER-MENU-Taste, bis das Menü CHART SPEED erscheint. Wählen Sie eine Einstellung von 1-9, um die Kartengeschwindigkeit zu erhöhen oder zu verringern, wobei 1 die langsamste und 4 die schnellste Kartengeschwindigkeit ist. (1 bis 9) DIAGRAMM TEMPO

Befolgen Sie diese einfachen Verfahren, um sicherzustellen, dass Ihr FF718LiC-W weiterhin Höchstleistungen erbringt. Wenn das Gerät mit Salzsprühnebel in Berührung kommt, wischen Sie die betroffenen Oberflächen mit einem in frischem Wasser angefeuchteten Tuch ab. Verwenden Sie auf keinen Fall einen chemischen Glasreiniger, da dies zu Rissen in der Linse führen kann. Verwenden Sie zum Reinigen der LCD-Schutzlinse ein Fensterleder und einen nicht scheuernden, milden Reiniger. Wischen Sie nicht ab, solange sich Schmutz oder Fett auf der Linse befindet. Achten Sie darauf, das Objektiv nicht zu zerkratzen. Lassen Sie das Gerät niemals in einem geschlossenen Auto oder Kofferraum stehen - die extrem hohen Temperaturen, die bei heißem Wetter entstehen, können die Elektronik beschädigen. FISCHFINDER26

10. Drahtloser Sonarsensor Wartung

Nachdem Sie den Wireless-Sonarsensor in Salzwasser verwendet haben, wischen Sie die betroffenen Oberflächen mit einem mit frischem Wasser angefeuchteten Tuch ab. Der Funk -Sonarsensor Cuprum-Schalter muss nach Kontakt mit Salzwasser mit Frischwasser gespült werden, um Korrosion zu vermeiden. Wenn Ihr Wireless-Sonarsensor längere Zeit nicht im Wasser ist, kann es einige Zeit dauern, ihn zu benetzen, wenn er ins Wasser zurückkehrt. Kleine Luftblasen können sich an der Oberfläche des Wireless-Sonar-Sensors festsetzen und den ordnungsgemäßen Betrieb beeinträchtigen. Wischen Sie das Gesicht des Wireless-Sonarsensors mit einem feuchten Tuch ab, um sie zu entfernen. Lassen Sie den Wireless Sonar Sensor niemals in einem geschlossenen Auto oder Kofferraum liegen - die extrem hohen Temperaturen, die bei heißem Wetter entstehen, können die Elektronik beschädigen.

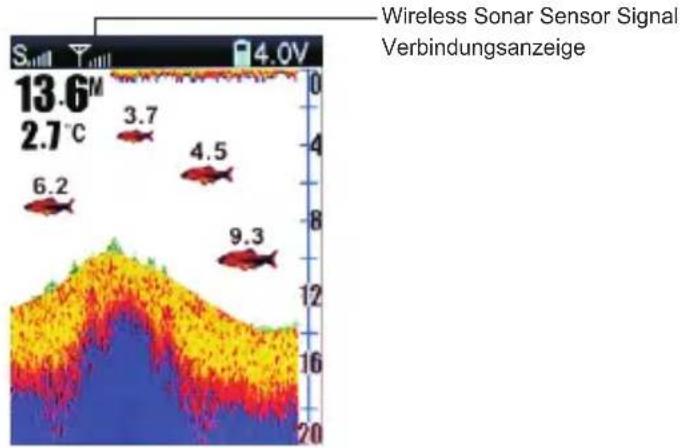

1. Das FF718LiC-W verliert das Signal im drahtlosen Benutzermodus. Wenn das FF718LiC-W

im kabellosen Benutzermodus kein RF-Signal vom drahtlosen Sonarsensor empfangen kann, wird die Anzeige nicht mehr aktualisiert und der wird angezeigt nach einigen Sekunden angezeigt. Wenn der Empfang verloren geht oder der Wireless Sonar Sensor für mehr als ein paar Sekunden aus dem Wasser gezogen wird, wird dies angezeigt, bis der Wireless Sonar Sensor wieder im Wasser steht und der Empfang wieder aufgenommen wird.

1) Der drahtlose Sonarsensor verwendet die drahtlose Sichtlinien-Technologie. Wenn Objekte

zwischen dem FF718LiC-W und dem Wireless-Sonarsensor platziert werden, kann der Empfang verloren gehen.

2) Die Reichweite des Wireless-Sonar-Sensors beträgt 0,77 bis 2,70 m. Unregelmäßige

Werte können in Wasser auftreten, das flacher als 2 Fuß ist. Darüber hinaus ist dieses Produkt aufgrund der Beschaffenheit von Sonar nicht zur Verwendung in Schwimmbädern oder kleinen geschlossenen Gewässern vorgesehen.

3) Wenn der drahtlose Sonarsensor zu schnell aufgezogen wird, kann der Signalverlust eintreten

und der Bildschirm wird einfrieren.27

4) Überprüfen Sie das schwimmende Gleichgewicht zwischen dem drahtlosen Sonarsensor

und Ihrem Gerät; über 0,2 Unzen wird den Wireless-Sonar-Sensor untertauchen, was zu Signalverlust führt.

5) Der drahtlose Sonarsensor erreicht seinen maximalen HF-Abstand von 590 Fuß

möglicherweise nicht, wenn das Wasser nicht glatt ist. Wellen oder Hacken können den HF-Bereich erheblich reduzieren.

2. Wenn ich in sehr flachem Wasser bin, bekomme ich Lücken in der unteren Anzeige und

inkonsistente digitale Tiefenanzeige. Der drahtlose Sonarsensor arbeitet zuverlässig in Wasser mit einer Tiefe von 0,7 Metern. Die Tiefe wird vom drahtlosen Sonarsensor gemessen. Ein drahtloser Sonarsensor mit einer Entfernung von mehr als 590 Fuß (FF718LiC-W) kann zu einer unterbrochenen Bildschirmanzeige führen. Übermäßig raues Wasser kann dazu führen, dass der Wireless Sonar Sensor eintaucht und wieder den Kontakt verliert. 3.Das Display zeigt schwankende Tiefenwerte und übermäßige Unordnung, einschließlich vertikaler Balken, die auf Fischsymbole gezeichnet werden können.

4. Der Bildschirm springt und der Boden hat eine abrupte Änderung; manchmal fehlt eine

vertikale Linie oder eine schwarze Linie von oben nach unten wird angezeigt. Dieser Bildsprung ist auf eine automatische Tiefenänderung zurückzuführen. Neue Renditen, die in einem anderen Maßstab dargestellt werden, stimmen nicht mit den historischen Daten überein, die bereits in einem höheren oder niedrigeren Maßstab dargestellt wurden. Vertikale Linien können auch auftreten, wenn das Funksignal vom drahtlosen Sonarsensor verloren geht und dann unter rauhen Wasserbedingungen wiederhergestellt wird. FISCHFINDER28 SPEZIFIKATIONEN Fischfinder:

1. Eingangsleistung: --------- ------------------ 3,7 Volt wiederaufladbare Lithium-Batterie

2. Anzeigetyp ----------------------------------- 2. 8-Zoll-Farb-TFT-LCD-Display, 240 * (RGB) * 320

3.Laufzeit ------------ 20 Stunden (abhängig vom tatsächlichen Gebrauchs- und Arbeitsstatus) Drahtloser Sonarsensor:
