MANUALE UTENTE R2i Mk2 Ruark Audio

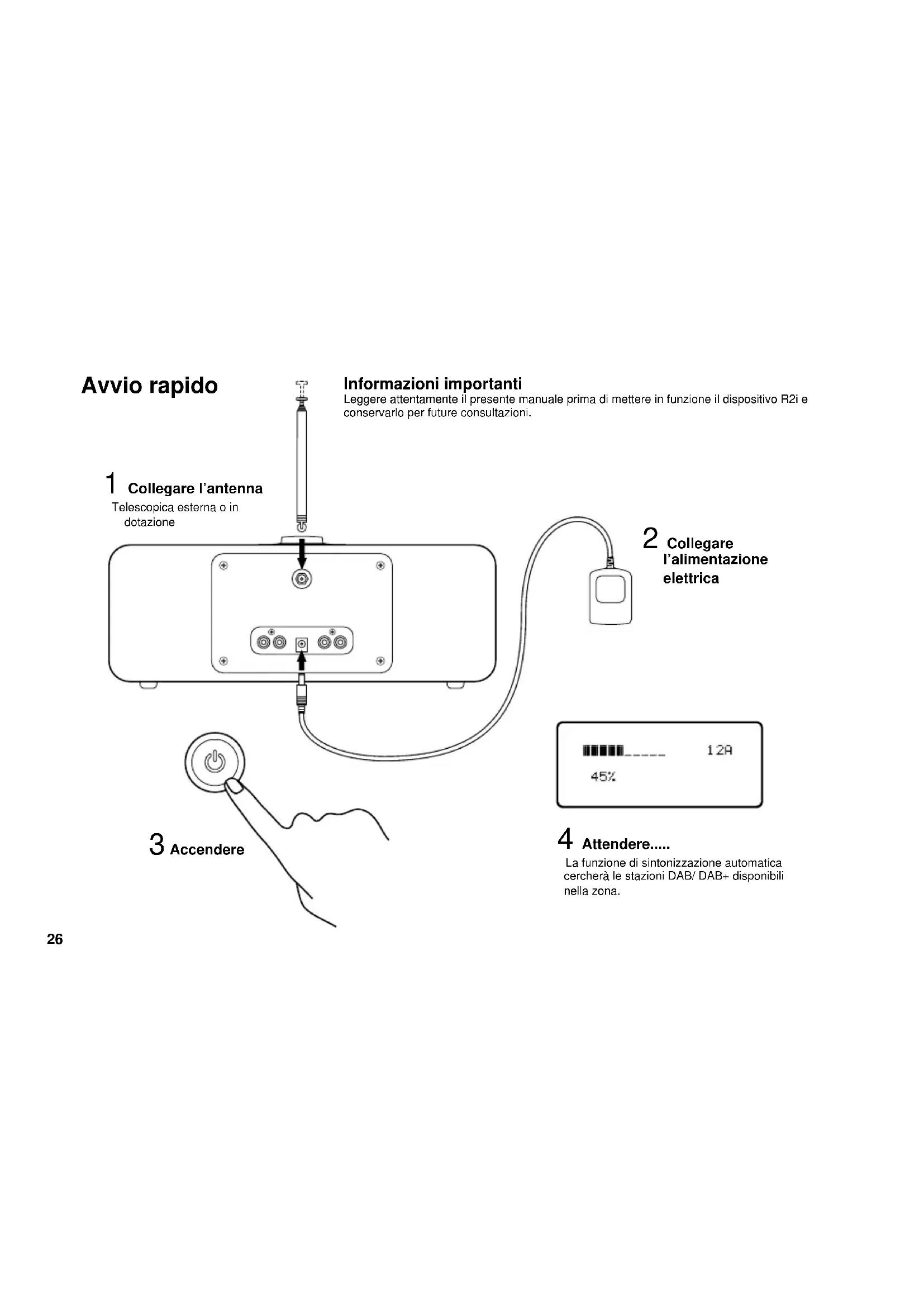

NL26 Avvio rapido Informazioni importanti Leggere attentamente il presente manuale prima di mettere in funzione il dispositivo R2i e conservarlo per future consultazioni. 1 Collegare l’antenna Telescopica esterna o in dotazione 2 Collegare l’alimentazione elettrica 3 Accendere 4 Attendere..... La funzione di sintonizzazione automatica cercherà le stazioni DAB/ DAB+ disponibili nella zona.27 5 Attivare il telecomando Rimuovere la linguetta di plastica per attivare la batteria ..... alla radio DAB: premere ▲▼ per scorrere le stazioni disponibili. Premere OK per selezionare la stazione. FM: premere e tenere premuto ▲▼ per cercare la stazione successiva disponibile. ..... all’MP3 e ad altri dispositivi audio Collegare l’uscita audio analogica da un dispositivo audio esterno, quale un MP3, un laptop o un lettore CD portatile alle entrate ausiliarie della parte frontale o posteriore di R2i. 6 Per ascoltare..... Selezionare innanzitutto il tipo di dispositivo prescelto ..... iPod Rimuovere il coperchio antipolvere e se disponibile inserire l’apposito adattatore dock iPod universale che fornirà il corretto allineamento ed eviterà sollecitazioni sul connettore. Se non si è in possesso di un adattatore dock per il proprio modello è possibile acquistarlo direttamente da Apple o presso i vari rivenditori Apple. I modelli iPod possono essere utilizzati in R2i senza adattatore ma occorre prestare attenzione durante l’inserimento e la rimozione. IT28 Audio Premere AUDIO per scorrere le varie impostazioni (3D Sound, Loudness, EQ). Le opzioni modicabili lampeggiano. Utilizzare i tasti ▲▼ per modicarle. Premere OK per confermare la selezione. Orologio Premere CLOCK per scegliere tra Alarm, Sleep e Manual Clock Set.Per impostare la funzione di allarmeSelezionare Alarm, premere OK – ON/OFF lampeggiano. Utilizzare i tasti ▲▼ e OK per impostare l’ora, la fonte e il volume dell’allarme. Una volta eseguite queste impostazioni la schermata si “disattiva” dopo 5 secondi.Il simbolo sul display indica che l’allarme è impostato.Per impostare la funzione di svegliaSelezionare Sleep e premere OK. ON/OFF lampeggiano. Utilizzare i tasti ▲▼ e OK per impostare il timer. Una volta eseguite queste impostazioni la schermata si “disattiva” dopo 5 secondi. Una lettera “S” visualizzata indica che la sveglia è attiva.Impostazione manuale dell’orologioUtilizzare questa funzione per impostare l’ora qualora ci si trovi in una zona in cui il dispositivo R2i non è in grado di raccogliere dati automaticamente da stazioni DAB o FM con servizi RDS.Per visualizzare le impostazioni allarme Premere brevemente il tasto CLOCKAttivazione/disattivazione allarmePremere brevemente il tasto CLOCKPremere e tenere premuto il tasto OK Volume – ruotare a sinistra o a destra. Snooze – premerlo quando si attiva un allarme per azionare un timer di 5 minuti. Cancel alarm – premerlo e tenerlo premuto. Info Premere il tasto INFO per scorrere le informazioni a video. Modalità DAB ● Dettagli del programma / Artista / Nome del brano ● Intensità del segnale ● Banda e frequenza ● Tipo di programma – ad es. Classica, Pop ● Tipo di trasmissione e velocità di trasmissione dati ● Nome del multiplex Modalità FM ● RadioText – dettagli del programma ● Intensità del segnale ● Tipo di musica – ad es. Classica, Pop ● Modalità Audio – Auto (stereo) / Mono ● Nome della stazione Sorgente Premere SOURCE (lampeggia la sorgente corrente) quindi utilizzare i tasti ▲▼ per scegliere tra DAB, FM, iPod, AUX1, AUX2. Premere OK per selezionare l’opzione desiderata. Regolazioni di base Preimpostazioni Radio Memorizzazione di 5 stazioni DAB e 5 stazioni FM Selezione della stazione preimpostata – premere 1-5. Memorizzazione della stazioni – premere e tenere premuto 1-5.29 Down Navigazione nei menu dell’iPod Shufe Ordinamento dei brani in modo casuale Comandi per iPod Enter Navigazione nei menu dell’iPod

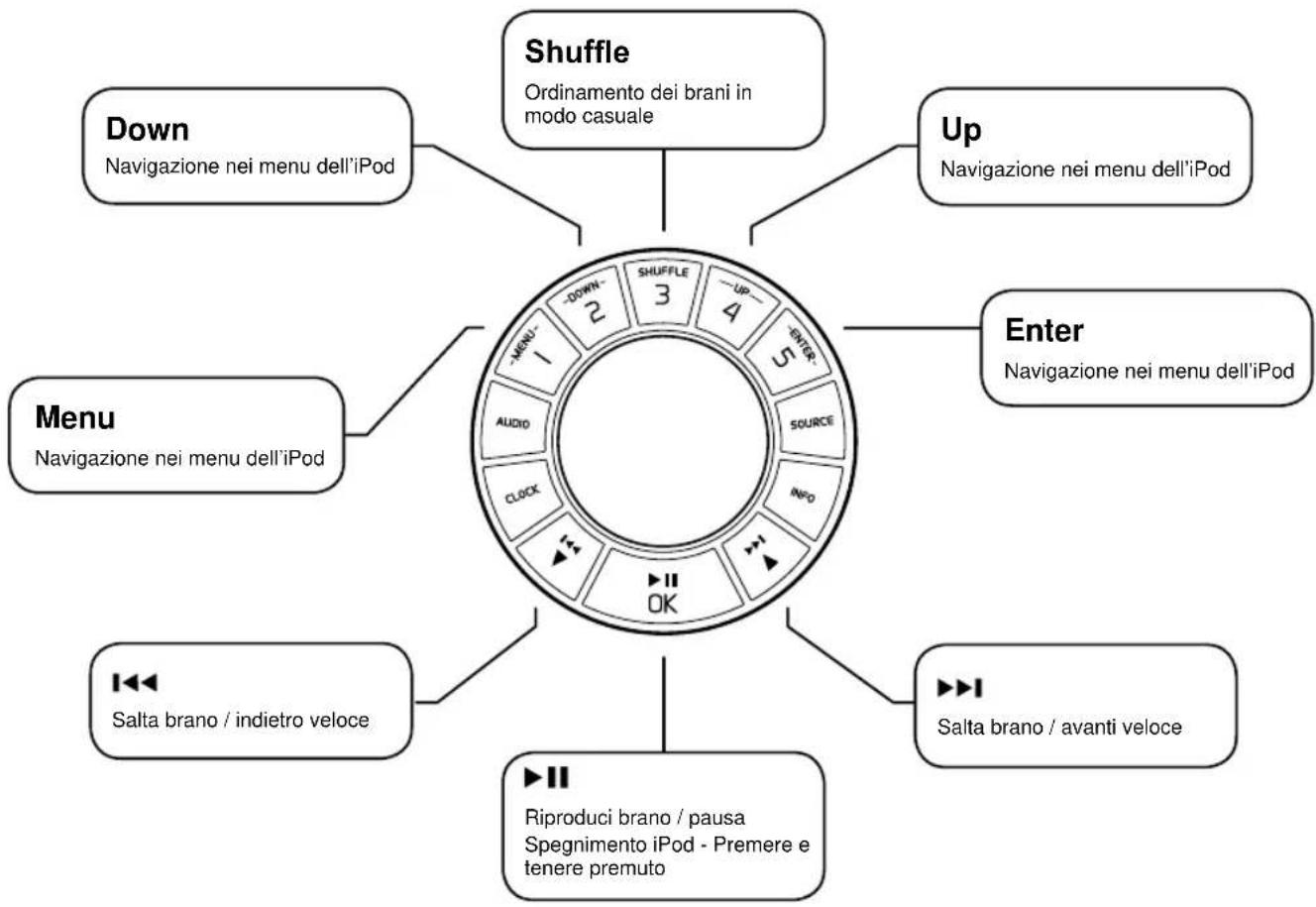

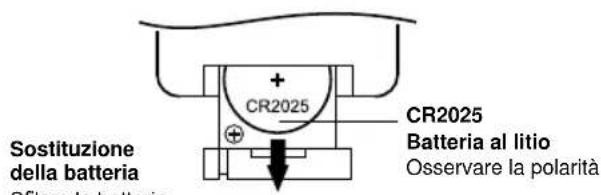

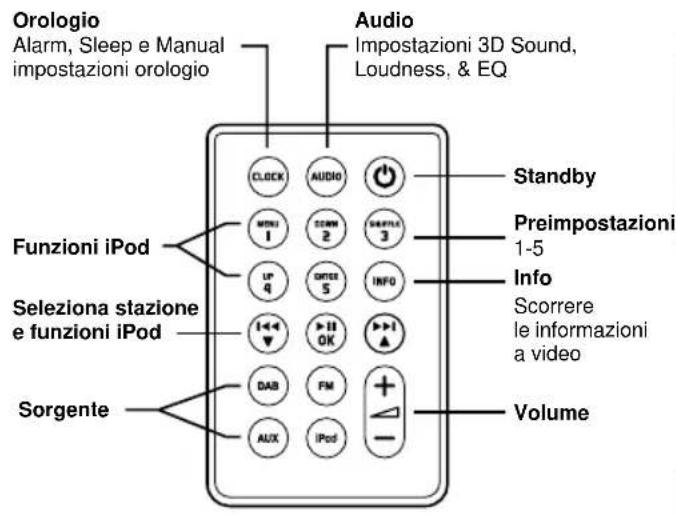

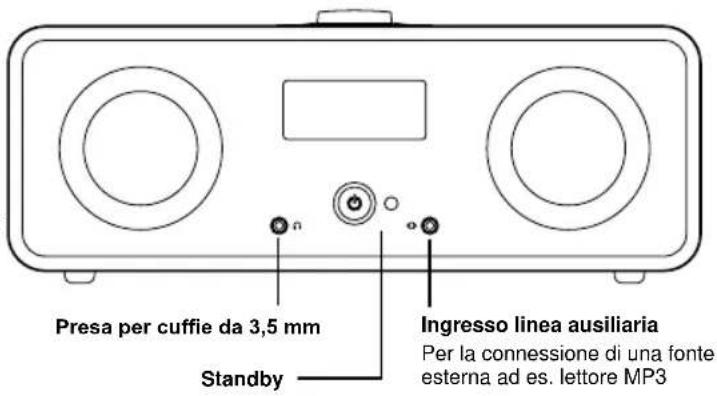

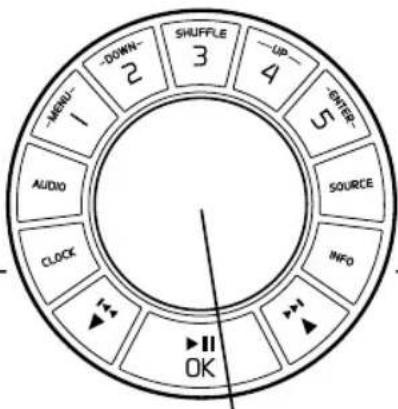

Navigazione nei menu dell’iPod Riproduci brano / pausa Spegnimento iPod - Premere e tenere premuto MENU Navigazione nei menu dell’iPod Salta brano / indietro veloce Salta brano / avanti veloce Menu Navigazione nei menu dell’iPod IT30 Orologio Alarm, Sleep e Manual impostazioni orologio Telecomando Il dispositivo R2i Presa per cufe da 3,5 mm Standby Ingresso linea ausiliaria Per la connessione di una fonte esterna ad es. lettore MP3 Standby Info Scorrere le informazioni a video Sorgente Seleziona stazione e funzioni iPod Funzioni iPod Preimpostazioni 1-5 Sostituzione della batteria Slare la batteria dall’alloggiamento Audio Impostazioni 3D Sound, Loudness, & EQ CR2025 Batteria al litio Osservare la polarità Volume Linea interna (L) (R) Per la connessione di una fonte esterna ad es. lettore MP3 Linea esterna (L) (R) Collegare ad un amplicatore o ad un sistema di registrazione esterno 12V CC 2.0A Connettore adattatore31 Altre funzioni Stazioni secondarie Alcune stazioni DAB hanno a disposizione servizi secondari. Questo tipo di servizi è indicato da un segno > dopo il nome della stazione. Premere OK per passare dalla stazione principale al servizio secondario. Modalità FM – Auto (Stereo) / Mono In modalità FM il dispositivo R2i adotta la funzione stereo come impostazione predenita. Tuttavia, in caso di stazioni deboli è possibile ridurre il rumore di fondo passando a Mono. Premere e tenere premuto OK per alternare tra Auto (Stereo) e Mono. Manual Tune, AutoScan e System Reset Premendo e tenendo premuto il tasto INFO è possibile scorre le varie sotto-funzioni. Premere OK per accedere a ciascuna di esse. ● Manual Tune (Modalità DAB) Se si conosce il canale e la frequenza di una stazione DAB, questa funzione consente di accedervi direttamente. ● AutoScan (Modalità DAB) Esegue la ricerca di una nuova stazione DAB e aggiunge nuove stazioni man mano queste sono disponibili. ● System Reset (Modalità DAB e FM) Questa funzione riporta il dispositivo R2i alle impostazioni predenite in fabbrica e avvia la ricerca di una nuova stazione DAB. Se ci si sposta in una nuova location è possibile che i servizi DAB ricevuti siano diversi. L’esecuzione di un reset del sistema comporta la cancellazione di tutte le stazioni che potrebbero non essere più disponibili e la sostituzione di queste con stazioni invece disponibili. Precauzioni ● L’ascolto ad alto volume tramite cufe o auricolari può causare una perdita uditiva. ● Evitare il contatto del dispositivo con gocciolamenti o schizzi e non appoggiarvi sopra oggetti contenenti liquidi come ad es. vasi. ● Accertarsi che l’adattatore di alimentazione, la spina o il connettore di rete del dispositivo siano facilmente accessibili nel caso in cui sia necessario staccare il dispositivo dall’alimentazione di rete. ● Non esporre le batterie del telecomando ad un calore eccessivo come quello del sole o di un fuoco e smaltire responsabilmente le batterie usate. ● Il normale funzionamento di questo dispositivo può essere compromesso da forti interferenze elettromagnetiche. In caso di problemi resettare il dispositivo per fargli riprendere il normale funzionamento. Se, in seguito al reset, il dispositivo non inizia a funzionare correttamente, provare ad utilizzarlo in una diversa location. ● Tenere lontano il dispositivo da amme libere come candele accese e fonti di calore come ad es. i radiatori. ● Posizionare il dispositivo ad almeno 10 cm di distanza da eventuali oggetti adiacenti al ne di garantire un’adeguata ventilazione. Manutenzione generale ● Pulire il dispositivo con un panno morbido che non lasci pelucchi oppure con un panno leggermente umido. Non utilizzare cera spray o altre sostanze che potrebbero danneggiare la nitura superciale o compromettere le prestazioni. ● Non esporre il dispositivo a luce solare diretta, elevata umidità, polvere, eccessive vibrazioni o temperature estreme onde evitare di comprometterne la nitura, le prestazioni e l’afdabilità. ● Il range della temperatura d’esercizio consigliata è compreso tra 5°C e 40°C. ● Gli armadi con nitura in legno naturale possono cambiare e schiarirsi o scurirsi con il passare del tempo, specialmente se esposti alla luce del sole. IT20130329.1 59 Tailors Court - Temple Farm Industrial Estate - Southend on Sea - Essex - SS2 5TH - UK [phone] [e-mail] www.ruarkaudio.com Informazioni sulla garanzia Garantiamo l’assenza di difetti per un periodo di due anni dalla data di acquisto a condizioni che il presente prodotto venga utilizzato con cura e attenzione. Un eventuale malfunzionamento del prodotto a causa di danni accidentali (in qualunque modo siano stati causati), eccessiva usura, negligenza o modifiche non autorizzate rende nulla la presente garanzia. Garanzia per vendite internazionali Il distributore che opera nel paese di acquisto garantisce prodotti acquistati al di fuori del Regno Unito. Per maggiori dettagli rivolgersi al proprio distributore o rivendita Ruark Audio di zona. LA PRESENTE GARANZIA NON MODIFICA NÉ ELIMINA IN ALCUN MODO I DIRITTI LEGALI DELL’ACQUIRENTE. SALVO

Specifiche ● DAB e DAB+ sintonizzatore stereo compatibile ● FM sintonizzatore stereo 87.5 – 108 MHz con RDS ● Il dock universale per iPod supporta tutti gli attuali modelli di iPod (30-pin) prodotti dal gennaio 2004 in avanti ● Uscita della cufa da 3,5 mm sul pannello anteriore ● RCA uscite fono sse sul pannello anteriore ● 2 altoparlanti da 3.5” full range ● Uscita alimentazione nominale 2 x 10 w ● Antenna: telescopica amovibile con connettore tipo F ● Dimensioni: H 120 x L 340 x P 185 mm ● Peso: 3,5 kg Alimentazione R2i ● Alimentazione ingresso da 100 V a 240 V CC 50-60Hz 0.5A ● Uscita alimentazione 12 V CC 2.0AUser guide Guide de l’utilisateur Bedienungsanleitung Manuale utente Manual de instrucciones Brukerveiledning Gebruikershandleiding
