MANUALE UTENTE TRK PRO1 RCF

Per registrare il tuo prodotto sul sito RCF devi essere registrato come USER. Se non sei registrato come utente, vai allo STEP 1., altrimenti passa direttamente allo STEP 2. STEP UNO / Registrazione utente

1. Vai su www.rcf.it

2. Seleziona ACCEDI/REGISTRATI

3. Nel menu selezionare “CREA ACCOUNT”

4. Verrai reindirizzato automaticamente a un modulo di registrazione

5. Compila il modulo di registrazione e premi “Salva”

STEP TWO / Registrazione del prodotto

1. Vai su www.rcf.it

2. Seleziona ACCEDI/REGISTRATI

3. Nel menu accedi con il tuo indirizzo e-mail e la password che hai scelto per la

registrazione dell’utente

4. Dopo il login, nel menu premi “REGISTRAZIONE PRODOTTO”

5. Ora puoi registrare il tuo articolo usando il numero di serie stampato

sull’ologramma posto sul retro del tuo prodotto. Quando la procedura di registrazione sarà conclusa, sarai in grado di scaricare e stampare un documento PDF per ogni prodotto registrato per estendere la garanzia da DUE a TRE anni. Si prega di conservare il documento PDF stampato dell’estensione di garanzia in un posto sicuro insieme alla documentazione completa del prodotto.

La garanzia RCF è valida per un periodo di due (2) anni dalla data i acquisto stampato sulla ricevuta / fattura in vostro possesso. Si prega di conservare questo documento insieme alla prova d’acquisto in un luogo sicuro. Avrai bisogno di produrre la documentazione completa al fine di sfruttare il garanzia.

Accedi o registrati su www.rcf.it. Dalla User Dashboard puoi selezionare il link “Registrazione prodotto” e registrare il prodotto utilizzando il numero di serie. Grazie a questa procedura otterrai un anno extra di garanzia per ogni prodotto registrato.

CONDIZIONI DI GARANZIA

Le seguenti condizioni, relative alla Garanzia Convenzionale, si attivano automaticamente a partire dalla data di consegna del prodotto ed hanno una durata di 24 (ventiquattro) mesi. La presente Garanzia non modifica né elimina i diritti dei consumatori stabiliti dalla legge locale, né quelli che il consumatore possa avere nei confronti dei rivenditori in forza di contratti di compravendita eventualmente stipulati coi rivenditori stessi. La Garanzia per vizi dei prodotti RCF è limitata solo ed esclusivamente alle prestazioni previste dalla presente Garanzia. Il Consumatore può avere ulteriori diritti, che variano da paese a paese. Nel caso in cui una clausola di questa garanzia sia non valida, proibita o sia resa superata dalla legislazione locale, le clausole rimanenti rimangono comunque valide. DURATA E CONDIZIONI DI VALIDITÀ DELLA GARANZIA Il presente prodotto è garantito da RCF SpA per qualsiasi difetto di conformità esistente al momento della consegna che si manifesti entro 24 mesi a partire dalla data di consegna del prodotto. - Tale data deve essere comprovata (sia da parte dell’Acquirente, sia da parte dell’eventuale Terzo al quale questi abbia rivenduto il prodotto) da

un documento di consegna rilasciato dal Venditore o da altro documento probante (es. scontrino fiscale) che riporti il nominativo del Venditore e la data di consegna del prodotto. RCF si riserva il diritto di rifiutare la prestazione oggetto della garanzia se i dati sopra indicati risultino mancanti, cancellati oppure alterati dopo l’acquisto iniziale del prodotto. - Le riparazioni in garanzia devono essere eseguite da personale di un Centro di Assistenza autorizzato RCF - Il Consumatore è responsabile di proteggere adeguatamente il prodotto utilizzando il suo imballo originale. La RCF SpA non è responsabile per qualsiasi danno dovesse verificarsi durante la spedizione a causa di un imballaggio non adeguato. - RCF SpA si impegna, senza spese per il Consumatore, solo ed esclusivamente a riparare i componenti difettosi o, a sua discrezione, a sostituire il prodotto difettoso, o una sua parte, con altro prodotto identico o comunque funzionalmente equivalente. Qualora la RCF SpA non potesse riparare o sostituire un prodotto difettoso, verrà rimborsato il prezzo d’acquisto pagato - L’eventuale riparazione o sostituzione di componenti o dello stesso prodotto non estendono la durata della presente garanzia che continuerà, in ogni caso, fino alla scadenza dei 24 mesi. - Il danneggiamento o la perdita di qualsiasi software o dato presente nel prodotto non è coperta da garanzia. Nell’eseguire le operazioni di riparazione o sostituzione RCF si impegna per quanto possibile a reinstallare il software originale con gli eventuali aggiornamenti che ritiene necessari per il buon funzionamento del prodotto, ma non si preoccuperà di eseguire salvataggi o re-installazioni di software o dati contenuti nel prodotto difettoso se non originariamente contenuti in questo all’atto delle vendita.

CLAUSOLE DI ESCLUSIONE

La garanzia RCF non è valida se il documento d’acquisto è illeggibile o se il numero di serie che identifica il prodotto originale RCF sia stato cancellato, modificato o rimosso. Non sono inoltre coperti dalla presente Garanzia Convenzionale del produttore gli interventi e/o le riparazioni e/o le eventuali parti di ricambio che dovessero risultare difettose a causa di: - mancata osservanza delle istruzioni per l’installazione, l’uso e la manutenzione riportate nel libretto in dotazione al prodotto

- negligenza e trascuratezza d’uso - utilizzo non corretto e non per gli scopi per cui è stata commercializzato/ progettato - errata installazione e/o errato collegamento alle reti energetiche (elettriche, dati etc…) - manutenzione o riparazioni o modifiche operate da personale non autorizzato e/o utilizzo di ricambi non originali - danni da trasporto, ovvero danni da circostanze e/o eventi causati da forza maggiore (es: fulmini, acqua, fuoco) che comunque non possono farsi risalire a difetti di fabbricazione del prodotto. Sono altresì esclusi dalle prestazioni in garanzia: - i particolari asportabili, le manopole, gli indicatori luminosi e gli eventuali accessori, materiali di consumo e soggette ad usura non sono coperti da garanzia se non quando si dimostri che si tratta di vizio di fabbricazione. - gli interventi tecnici inerenti l’installazione e il collegamento di prodotti, se non effettuati da RCF.

ESTENSIONE TERRITORIALE DELLA GARANZIA

La presente garanzia viene assicurata da RCF SpA attraverso la propria rete di vendita. Pertanto per ogni richiesta di intervento il Consumatore dovrà rivolgersi al Rivenditore. Per ulteriori informazioni riguardo l’assistenza RCF fornita nei vari paesi, visita il nostro sito www.rcf.it

LIMITAZIONI DELLA RESPONSABILITÀ

RCF SpA declina ogni responsabilità per eventuali danni che possano, direttamente o indirettamente, derivare a persone, cose o animali; in conseguenza della mancata osservanza di tutte le prescrizioni indicate nell’apposito Libretto di Istruzioni d’Uso e concernenti specialmente quelle in tema di installazione, uso e manutenzione del prodotto.

SCADENZA DELLA GARANZIA

Trascorso il periodo di 24 mesi di durata della presente Garanzia del Produttore, ogni intervento di riparazione e/o sostituzione di componenti sarà a carico del Consumatore secondo le tariffe vigenti presso la rete di Assistenza Tecnica autorizzata dal produttore.

I simboli utilizzati in questo documento notificano importanti istruzioni operative e avvertimenti che devono essere seguiti attentamente. CAUTELA Importante istruzione operativa: notifica un pericolo che potrebbe danneggiare il prodotto, compresa la perdita di dati ATTENZIONE Avvertimento importante riguardante l’uso di voltaggi pericolosi e il potenziale rischio di shock elettrico, lesioni personali o morte. NOTE IMPORTANTI Informazioni utili e rilevanti sull’argomento SMALTIMENTO Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti ordinari, così come indicato nella direttiva WEEE (2012/19/EU) e nelle normative nazionali in vigore. NOTE IMPORTANTI Questo manuale contiene informazioni importanti sull’uso corretto e sicuro del dispositivo. Prima di collegare e utilizzare questo prodotto, leggere attentamente questo manuale di istruzioni e tenerlo a portata di mano per riferimenti futuri. Il manuale deve essere considerato parte integrante di questo prodotto e deve accompagnarlo in caso di cambio proprietà come riferimento per la corretta installazione e utilizzo nonché per le precauzioni di sicurezza. RCF S.p.A. non si assume alcuna responsabilità per l’installazione e / o l’uso errati di questo prodotto.

PRECAUZIONI DI SICUREZZA

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono

essere lette con particolare attenzione, in quanto contengono importanti informazioni.

2. L’uscita di un amplificatore può avere una tensione sufficientemente alta

da costituire un rischio di folgorazione per le persone: non procedere mai

all’installazione o alla connessione del dispositivo quando l’amplificatore è acceso.

3. Assicurarsi che tutte le connessioni siano corrette e compatibili con le

caratteristiche del dispositivo.

4. Accertarsi che i cavi collegati al dispositivo non possano essere calpestati o

schiacciati da oggetti, al fine di salvaguardarne la perfetta integrità.

5. Impedire che oggetti o liquidi entrino all’interno del prodotto, perché

potrebbero causare un corto circuito.

6. Non eseguire sul prodotto interventi / modifiche / riparazioni se non

quelle espressamente descritte sul manuale istruzioni. Contattare centri di assistenza autorizzati o personale altamente qualificato quando: - il prodotto non funziona (o funziona in modo anomalo); - i cavi sono danneggiati; - oggetti o liquidi sono entrati nel prodotto; - il prodotto non è più integro (a causa di urti / incendio).

7. Nel caso che dal dispositivo provengano odori anomali o fumo, spegnere

immediatamente e poi scollegare il dispositivo.

8. Non collegare a questo dispositivo apparecchi ed accessori non previsti.

9. Tutto il sistema audio dovrà essere in conformità con le norme e le leggi

vigenti in materia di impianti elettrici.

10. Perdita dell’udito. L’ascolto di musica ad alto volume per lungo tempo può

provocare danni permanenti all’udito. Fate quindi un uso responsabile del vostro sistema di ascolto. Quando collegate gli altoparlanti al vostro dispositivo di riproduzione audio, prima di utilizzarli verificate che il volume del dispositivo sia al minimo; alzate il volume in seguito fino ad un livello per voi accettabile. Ricordate che i danni all’udito sono il risultato del rapporto del volume d’ascolto rispetto al tempo. Più alto è il volume d’ascolto ed in meno tempo interverranno danni permanenti all’udito.

11. Il cavo per il collegamento del dispositivo dovrà avere conduttori di sezione

adeguata (possibilmente intrecciati, per minimizzare gli effetti induttivi dovuti all’accoppiamento con campi elettromagnetici circostanti) ed un isolamento idoneo.

12. Collocare il dispositivo lontano da fonti di calore.

13. Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura

delle parti esterne; usare un panno asciutto.

PRECAUZIONI OPERATIVE - Posizionare questo prodotto lontano da qualsiasi fonte di calore e garantire sempre un’adeguata circolazione dell’aria attorno ad esso. - Non sovraccaricare questo prodotto per molto tempo. - Non forzare mai gli elementi di controllo (tasti, manopole, ecc.). - Non utilizzare solventi, alcool, benzene o altre sostanze volatili per pulire le parti esterne di questo prodotto. NOTE IMPORTANTI Per evitare il verificarsi di disturbi sui cavi di segnale in linea, utilizzare solo cavi schermati ed evitare di avvicinarli a: - Apparecchiature che producono campi elettromagnetici ad alta intensità - Cavi di alimentazione - Linee di altoparlanti ATTENZIONE! CAUTELA! Per evitare il rischio di incendi o scosse elettriche, non esporre mai questo prodotto a pioggia o umidità. WARNING! Per ridurre il rischio di scosse elettriche, non smontare questo prodotto se non si è qualificati. Per l’assistenza rivolgersi a personale di assistenza qualificato

SMALTIMENTO CORRETTO DI QUESTO PRODOTTO

Questo prodotto deve essere consegnato a un sito di raccolta autorizzato per il riciclaggio di apparecchiature elettriche ed elettroniche (AEE). Una manipolazione impropria di questo tipo di rifiuti potrebbe avere un possibile impatto negativo

sull’ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associati alle AEE. Allo stesso tempo, la vostra collaborazione per il corretto smaltimento di questo prodotto contribuirà all’utilizzo efficace delle risorse naturali. Per ulteriori informazioni su dove sia possibile scaricare le attrezzature per il riciclaggio, si prega di contattare l’ufficio comunale locale, l’autorità competente per i rifiuti o il servizio di smaltimento dei rifiuti domestici

Per garantire un servizio di lunga durata, questo prodotto deve essere utilizzato seguendo questi consigli: - Se il prodotto viene installato all’aperto, assicurarsi che sia coperto e protetto da pioggia e umidità. - Se il prodotto viene utilizzato in un ambiente freddo, riscaldare lentamente il prodotto per circa 15 minuti prima di inviare segnali ad alta potenza. - Utilizzare sempre un panno asciutto per pulire le superfici esterne del prodotto e farlo sempre quando l’alimentazione è spenta CAUTELA! Per evitare di danneggiare le finiture esterne non utilizzare solventi per la pulizia o abrasivi. ATTENZIONE! CAUTELA! Eseguire la pulizia solo quando l’alimentazione è spenta. RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso per rettificare eventuali errori e/o omissioni. Fare sempre riferimento all’ultima versione del manuale su www.rcf.it.30

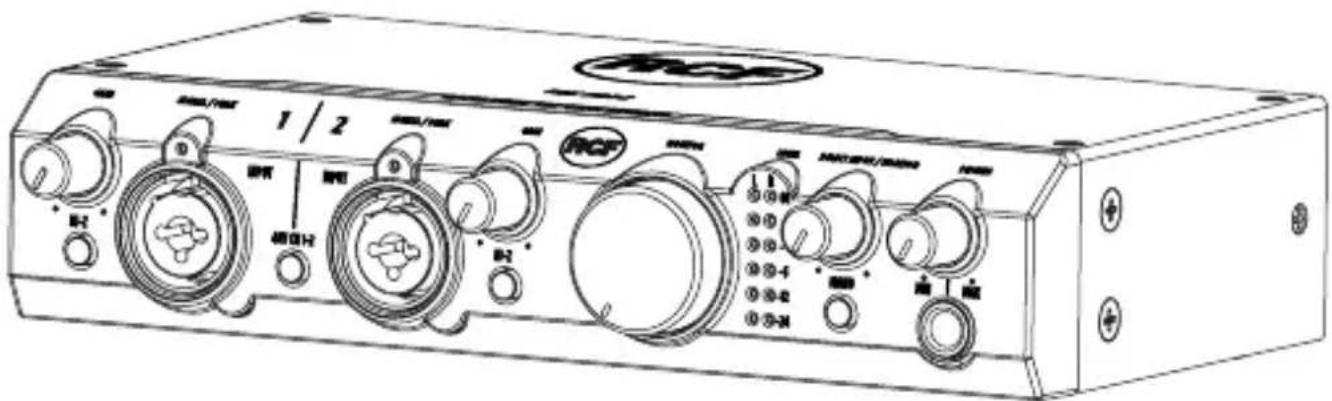

Grazie per aver scelto l’interfaccia audio RCF TRK PRO2. L’interfaccia RCF TRK PRO2 è un vero e proprio studio portatile, dotato di una struttura robusta e progettato per essere utilizzato facilmente con microfoni, strumenti musicali o segnali di linea. La connettività USB 2.0 permette la connessione con un computer con sistema operativo MacOS o Windows. Il circuito di preamplificazione interno consente il collegamento di microfoni con alimentazione phantom a 48V e strumenti musicali tramite l’ingresso ad alta impedenza (Hi- Z). I segnali di ingresso possono essere indirizzati a DAW (Digital Audio Workstation) con una risoluzione fino a 24 bit e 192 kHz; allo stesso modo, il monitoraggio software e il monitoraggio diretto possono essere indirizzati alle uscite bilanciate dell’interfaccia con rapporto di miscelazione variabile. L’interfaccia può essere collegata a un amplificatore (e rispettivi altoparlanti), monitor attivi, cuffie, mixer analogico o qualsiasi altro dispositivo audio analogico.

CONTENUTO DELLA CONFEZIONE

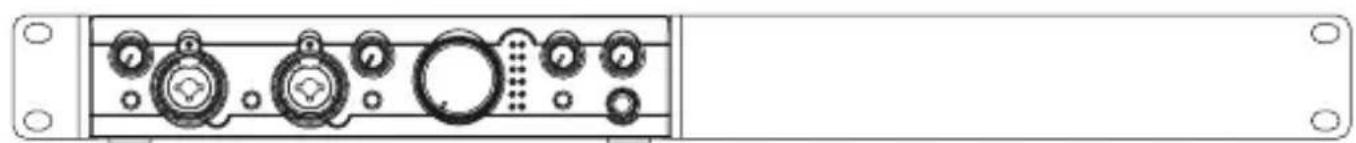

TRK PRO2 USB Computer Audio Interface Cavo USB Manuale utente Adattatore per cuffie 3.5mm>6.35mm Accessori per il montaggio a rack

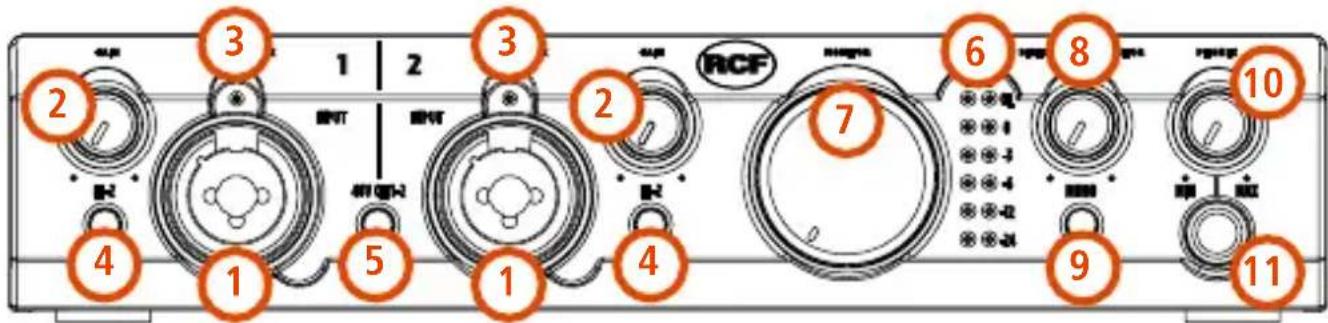

INGRESSO COMBO MIC/LINE/HI-Z Questi ingressi accettano connettori XLR per il collegamento di microfoni e connettori jack da 6,35 mm per il collegamento di strumenti musicali (come chitarra elettrica o basso) o ingressi di linea.

CONTROLLO DEL LIVELLO IN INGRESSO Queste manopole servono per regolare il livello di guadagno di microfoni, strumenti o ingressi di linea. Ruotare in senso orario per aumentare il livello di guadagno o in senso antiorario per ridurre il livello di guadagno.

LED DI PRESENZA DEL SEGNALE DI INGRESSO Questi LED si illuminano di blu quando è presente un segnale nei canali di ingresso e si illuminano di rosso quando i livelli di ingresso superano la soglia di sovraccarico.

SELETTORE DI IMPEDENZA DELL’INGRESSO DI LINEA Questi pulsanti attivano l’alta impedenza (Hi-Z) sugli ingressi jack da 6,35 mm. Quando Hi-Z non è selezionato il LED rimane spento e l’ingresso è impostato come una normale “Line IN”; selezionare Hi-Z (il led si accende) per convertire l’ingresso Jack in “Instrument In” ad alta impedenza e collegare strumenti musicali. PANNELLO FRONTALE

5. DESCRIZIONE DEL PRODOTTO

48V Questo pulsante attiva l’alimentazione phantom a 48V per il collegamento di microfoni a condensatore o a elettrete. Il pulsante 48V agisce su entrambi gli ingressi Mic XLR.

MISURATORI DI USCITA MONITOR Queste barre LED a sei elementi indicano il livello dell’uscita del monitor L/R (indipendentemente dal livello del monitor). La coppia di led posizionata più in alto si illumina di rosso quando il livello eccede la soglia di sovraccarico.

MONITOR Questa manopola regola il livello delle uscite monitor. Ruotare in senso orario per aumentare il livello o in senso antiorario per ridurlo.

DIRECT INPUT/MONITOR Questa manopola controlla il monitoraggio in tempo reale dei segnali di ingresso e di riproduzione. Ruotare in senso antiorario per monitorare il segnale di ingresso e in senso orario per monitorare il segnale di riproduzione.

PULSANTE MONO La modalità di monitoraggio diretto è impostata su stereo quando la luce del pulsante è spenta ed è impostata su mono quando la luce del pulsante è accesa.

PHONES Questo controllo del volume regola il livello dell’uscita delle cuffie; ruotare la manopola in senso orario per aumentare il livello delle cuffie o in senso antiorario per ridurlo.

5. DESCRIZIONE DEL PRODOTTO33

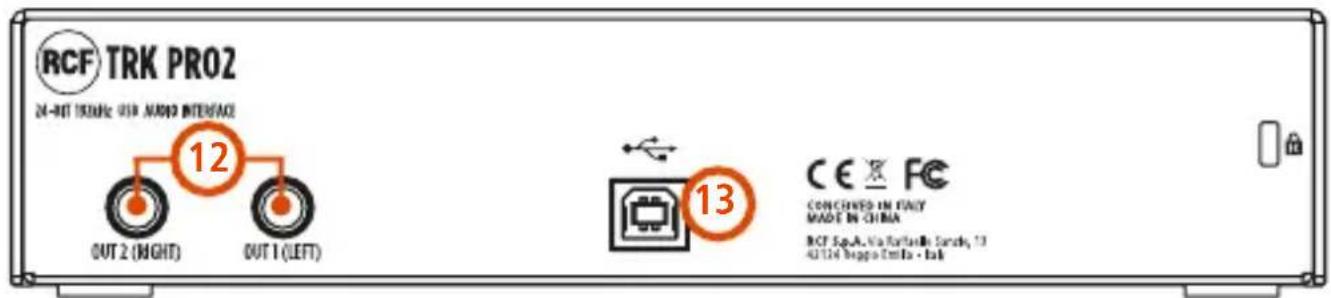

USCITA BILANCIATA Questa uscita accetta connettori jack da 6.35mm per il collegamento di diffusori attivi come studio monnitors o amplificatori.

PORTA USB DI TIPO B Fornisce la connessione al computer per la trasmissione dei dati e per l’alimentazione. ATTENZIONE! Alti livelli di volume possono essere pericolosi per l’udito e dopo molto tempo possono portare alla perdita dell’udito. Impostare questo controllo al livello minimo prima di indossare le cuffie L’interfaccia TRK PRO2 viene fornita con alette metalliche per il montaggio a rack. In caso di installazione su rack, montare le alette su TRK PRO2 utilizzando le due viti M4 su ciascun lato dello chassis.

5. DESCRIZIONE DEL PRODOTTO

Le interfacce RCF TRK PRO funzionano sia con WINDOWS che con MAC OS. WINDOWS I driver per Windows delle interfacce RCF TRK PRO sono disponibili per Windows 10 o versioni successive.

2. Il computer rileverà il nuovo dispositivo audio USB e sarà pronto per l’uso

poiché i TRK PRO sono dispositivi Class Compliant. Anche se le funzioni base delle interfacce RCF TRK PRO sono garantite con la semplice connessione al computer, consigliamo vivamente di scaricare i driver della serie TRK PRO per sperimentare appieno le molteplici potenzialità a cui sono destinate queste interfacce.

3. Collegarsi al sito www.rcf.it e accedere all’area private, cliccare su Product

Registration e registrare il prodotto; quindi scaricare i driver della serie TRK PRO.

4. Installare i driver seguendo la procedura guidata.

5. Una volta completata l’installazione l’interfaccia TRK PRO è pronta per l’uso.

I driver TRKPRO per Windows consentono la piena compatibilità con le DAW che supportano ASIO. Dopo aver installato i driver e collegato l’hardware, puoi iniziare a utilizzare le interfacce RCF TRK PRO con la DAW di tua scelta. MAC OS

2. L’interfaccia TRK PRO è pronta per l’uso.

Le schede audio RCF TRK PRO sono totalmente compatibili con i dispositivi iOS e Android tramite l’utilizzo di appositi adattatori disponibili sul mercato.35

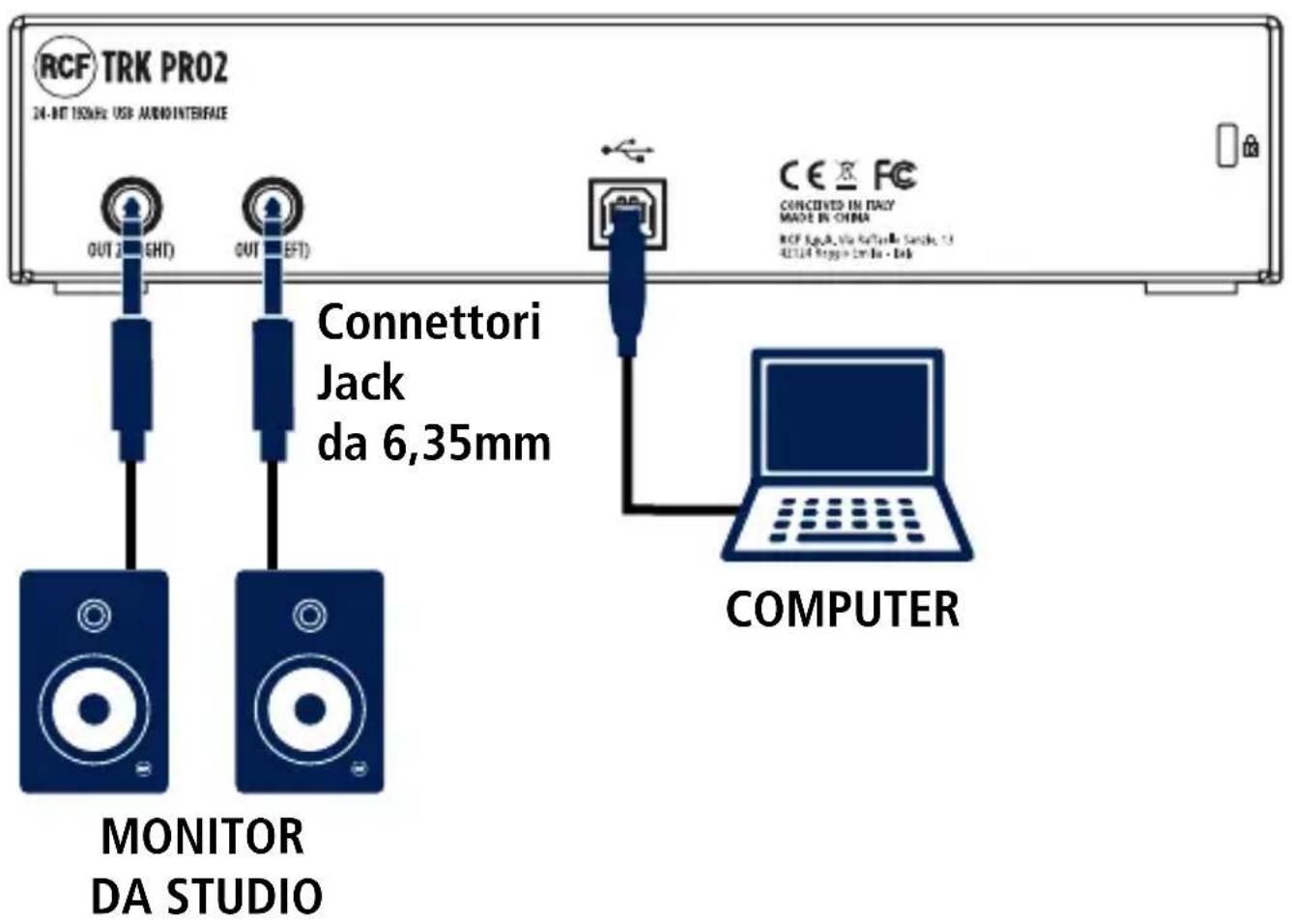

8. ESEMPI DI CONFIGURAZIONE

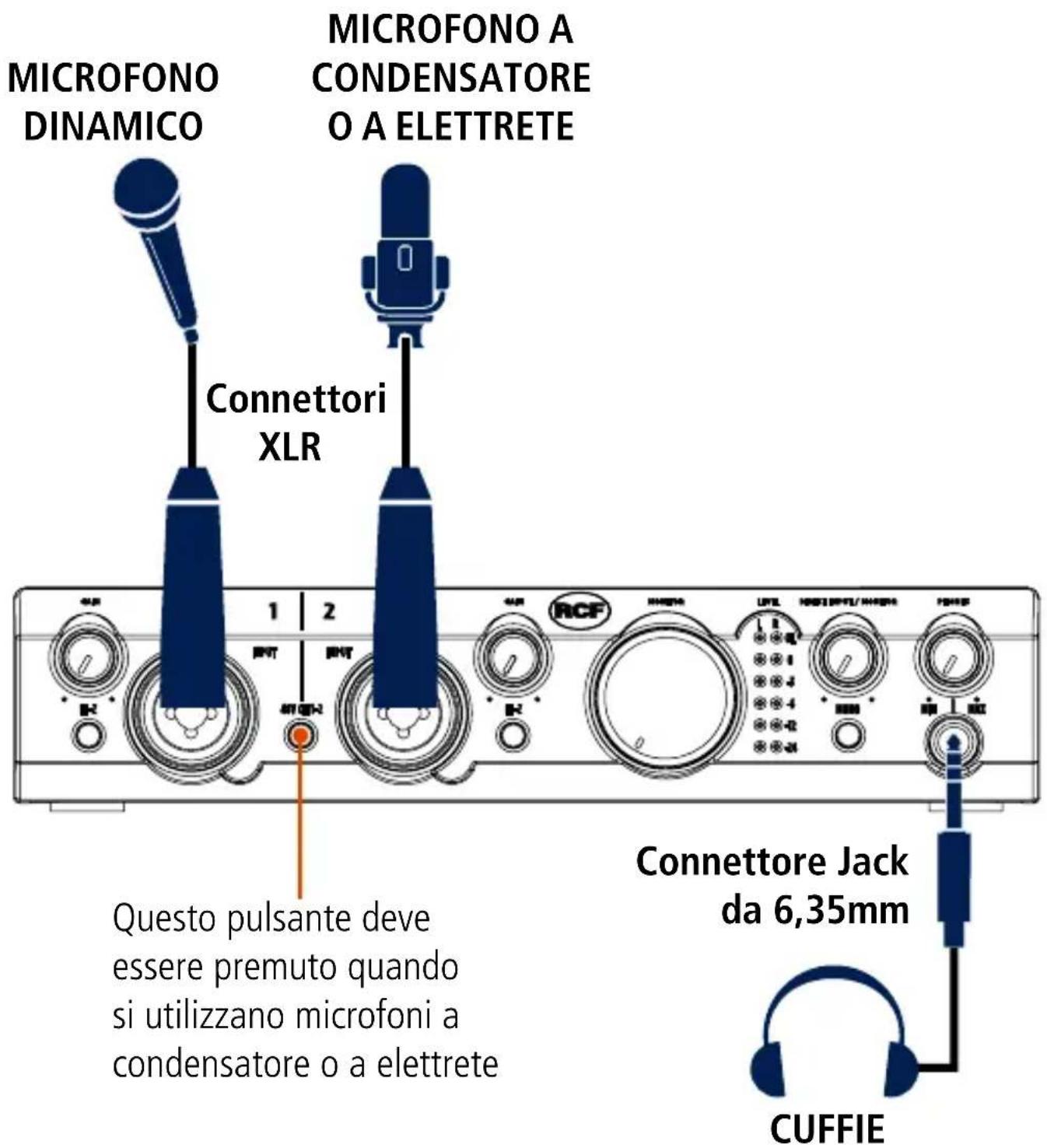

COLLEGAMENTO DI MICROFONI

Questo pulsante deve essere premuto quando si utilizzano microfoni a condensatore o a elettrete CUFFIE Connettore Jack da 6,35mm36

8. ESEMPI DI CONFIGURAZIONE

COLLEGAMENTO DI STRUMENTI

STRUMENTI Questo pulsante deve essere premuto quando si utilizza uno strumento collegato con un connettore Jack da 6,35 mm Connettori Jack da 6,35mm CUFFIE Connettore Jack da 6,35mm37

8. ESEMPI DI CONFIGURAZIONE
