TRK PRO1 - Hifi-system RCF - Kostenlose Bedienungsanleitung

Produkttyp	USB-Audiointerface für Computer (HiFi-System)
Marke	RCF
Modell	TRK PRO1
Audioauflösung	24 Bit / 192 kHz
Eingänge	2 Combo-Eingänge XLR/Klinke 6,35 mm (Mikrofon, Line, Instrument Hi-Z), mit schaltbarer Phantomspeisung 48 V
Ausgänge	2 symmetrische TRS-Klinkenausgänge 6,35 mm (Monitor), 1 Stereokopfhörerausgang Klinke 6,35 mm
Konnektivität	USB 2.0 Typ B, kompatibel mit Windows, macOS, iOS und Android (über Adapter)
Stromversorgung	Über USB-Bus (Stromversorgung und Daten)
Gewicht	Ca. 1,2 kg
Abmessungen (L x T x H)	Ca. 220 x 150 x 50 mm
Packungsinhalt	TRK PRO1 Interface, USB-Kabel, Benutzerhandbuch, Kopfhöreradapter 3,5 mm auf 6,35 mm, Rackmontagewinkel
Hauptfunktionen	Mikrofonvorverstärker mit Phantomspeisung, Hi-Z-Instrumenteneingang, Direct Monitoring (Stereo/Mono), Gain- und Lautstärkeregelung, LED-Anzeigen für Signal und Übersteuerung
Elektrische Sicherheit	Kurzschlussschutz; nicht Feuchtigkeit aussetzen; bei Geruch oder Rauch vom Netz trennen
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; keine Lösungsmittel, Alkohol, Benzin verwenden; Gerät vor Reinigung ausschalten
Garantie	2 Jahre Standard, erweiterbar auf 3 Jahre nach Online-Registrierung auf www.rcf.it
Reparierbarkeit	Reparaturen ausschließlich durch autorisiertes RCF-Servicecenter; keine Änderungen durch den Benutzer
DAW-Kompatibilität	ASIO unter Windows, Core Audio unter macOS

Häufig gestellte Fragen - TRK PRO1 RCF

Wie schließe ich ein Kondensatormikrofon an die TRK PRO1 an?

Schließen Sie das Mikrofon an einen XLR-Eingang an, drücken Sie die 48 V-Taste, um die Phantomspeisung zu aktivieren. Stellen Sie sicher, dass die Lautstärke vor dem Einschalten der 48 V heruntergeregelt ist.

Kann ich eine E-Gitarre direkt ohne Vorverstärker anschließen?

Ja, verwenden Sie einen Klinkeneingang 6,35 mm und aktivieren Sie den Hi-Z-Modus durch Drücken der entsprechenden Taste für eine optimale Impedanzanpassung.

Wie stelle ich die Kopfhörerlautstärke ein?

Verwenden Sie den PHONES-Regler auf der Vorderseite. Drehen Sie ihn im Uhrzeigersinn, um die Lautstärke zu erhöhen. Stellen Sie ihn immer auf Minimum, bevor Sie den Kopfhörer aufsetzen.

Warum leuchtet die rote LED am Eingang?

Die rote LED zeigt einen zu hohen Eingangspegel (Übersteuerung) an. Reduzieren Sie den Gain mit dem entsprechenden GAIN-Regler, bis die LED blau bleibt.

Welche Treiber unter Windows installieren?

Laden Sie die dedizierten TRK PRO Series-Treiber von www.rcf.it nach Registrierung herunter. Sie ermöglichen vollständige ASIO-Kompatibilität mit DAWs.

Kann ich die TRK PRO1 mit einem iPad verwenden?

Ja, über einen handelsüblichen USB-OTG-Adapter (Lightning oder USB-C). Die TRK PRO1 ist mit iOS- und Android-Geräten kompatibel.

Wie verlängere ich die Garantie auf 3 Jahre?

Registrieren Sie Ihr Produkt auf www.rcf.it in Ihrem persönlichen Bereich, Bereich Produktregistrierung, mit der Seriennummer auf dem Hologramm. Sie erhalten ein PDF-Zertifikat, das die Garantie verlängert.

Was tun, wenn der Computer die Schnittstelle nicht erkennt?

Überprüfen Sie das USB-Kabel, probieren Sie einen anderen Anschluss. Installieren Sie unter Windows die dedizierten Treiber. Unter macOS ist die Schnittstelle class-compliant. Starten Sie den Computer bei Bedarf neu.

Wie reinige ich die Vorderseite der Schnittstelle?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel. Schalten Sie das Gerät vor der Reinigung aus.

Kann ich den Monitorausgang mit passiven Lautsprechern verwenden?

Nein, die Monitorausgänge sind Line-Ausgänge mit einstellbarem Pegel. Für passive Lautsprecher müssen Sie diese an einen externen Verstärker anschließen.

BEDIENUNGSANLEITUNG TRK PRO1 RCF

Dieses Hologramm garantiert, dass Ihr RCF-Produkt ORIGINAL ist.

Bitte vergewissern Sie sich, dass das gleiche Hologramm auf ihrem Produkt angebracht wurde.

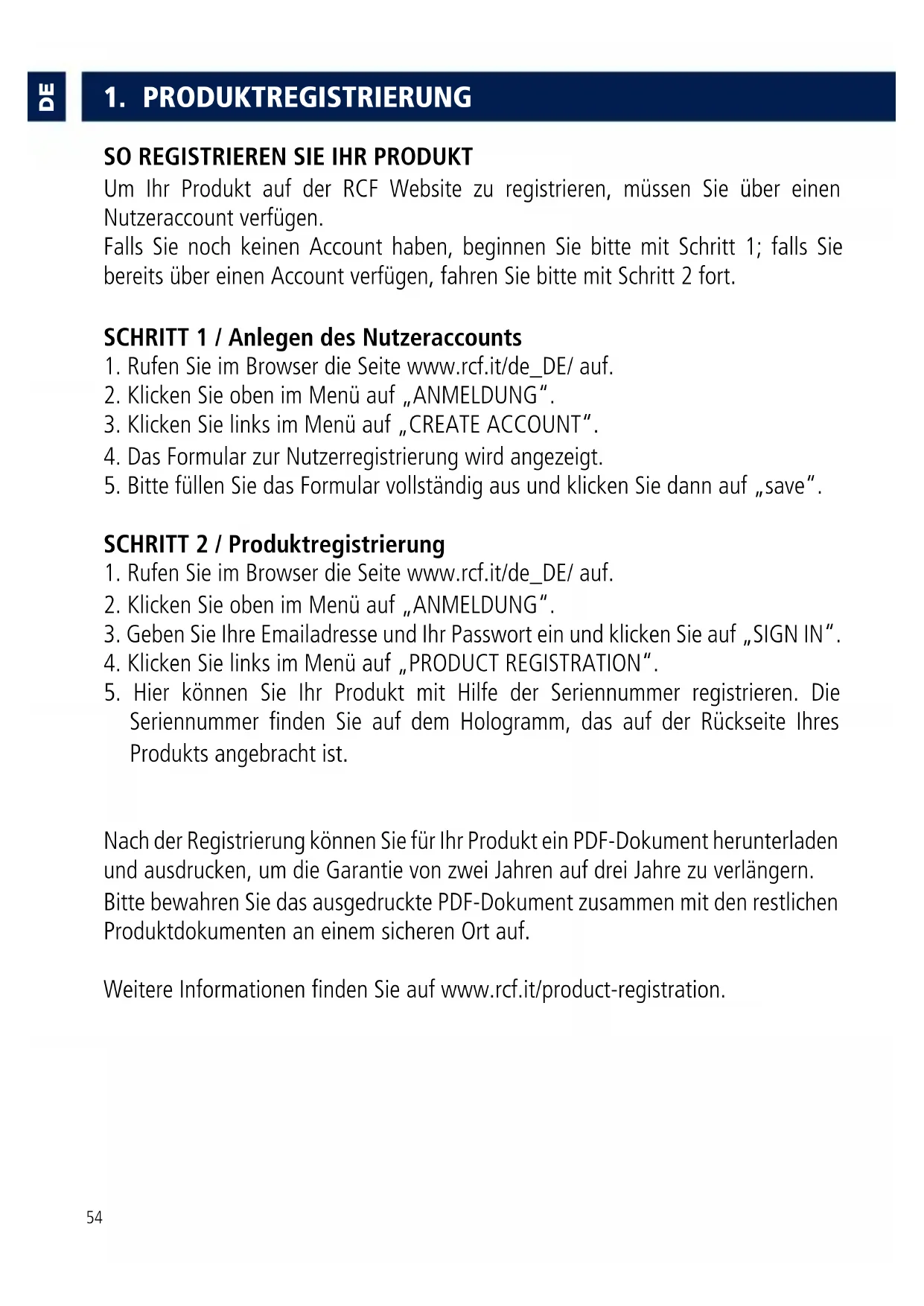

1. PRODUKTREGISTRIERUNG

SO REGISTRIEREN SIE IHR PRODUKT

Um ihr Produkt auf der RCF Website zu registrierten, müssen Sie über einen Nutzeraccount verfügen.

Falls Sie noch keinen Account haben, beginnen Sieitte mit Schritt 1; falls Sie bereits über einen Account verfügen, fahren Sieitte mit Schritt 2 fort.

SCHRITT 1 / Anlagen des Nutzeraccounts

1. Rufen Sie im Browser die Seite www.rcf.it/de_DE/ auf.
2. Klichen Sie oben im Menu auf „ANMELDUNG".
3. Klichen Sie links im Menu auf „CREATE ACCOUNT".
4. Das Formular zur Nutzergebnisierung wird angezeigt.
   5.itte fullen Sie das Formular vollständig aus und klichen Sie dann auf save".

SCHRITT 2 / Produktregistierung

1. Rufen Sie im Browser die Seite www.rcf.it/de_DE/ auf.
2. Klichen Sie oben im Menu auf "ANMELDUNG".
3. Geben Sie Ihr Emailadresse und Ihr Password ein und klichen Sie auf „SIGN IN".
4. Klichen Sie links im Menu auf „PRODUCT REGISTRATION".
5. Hier können Sie Ihr Produkt mit Hilfe der Seriennummer registrierten. Die Seriennummer findsen Sie auf dem Hologramm, das auf der Rückseite Ihres Produkts angebracht ist.

Nach der Registierung konnen Sie für Ihr Produkt ein PDF-Dokument herunterlagen und ausdrucken, um die Garantie von zwei Jahren auf drei Jahre zu verlangern.itte bewahren Sie das ausgedruckte PDF-Dokument zusammen mit den restlichen Produkt Dokumenten an einem sicheren Ort auf.

Weitere Informationen finden Sie auf www.rcf.it/product-registration.

2. GARANTIE

GARANTIEERKLÄRUNG

Die Garantie für diese RCF Produkt ist für zwei (2) Jahre nach dem Kaufdatum gültig, das auf ihrem Kaufbeleg bzw. ihrer Rechnung angegeben ist.itte bewahren Sie these Dokument zusammen mit dem Beleg/ der Rechnung an einem sicheren Ort auf. Sie benötigen diese Dokumente, um die Garantie in Anspruch zu behmen.

VERLÄNGERTE GARANTIE

REGISTRIEREN SIE IHR PRODUKT AUF UNSERER WEBSITE, UM DIE GARANTIE UM EIN JAHR ZU VERLÄNGERN

Loggen Sie sich auf www.rcf.it/de_DE/ in ihren Account ein bzw. legen Sie einen Account an. In ihrem Nutzerkonto können Sie Ihr Produkt mit Hilfe der Seriennummer registrierten. Auf diese Weise wird die Garantie für Ihr Produkt um ein Jahr verlangert.

GARANTIEBEDINGUNGEN

Die folgenden Bestimmungen beziehen sich auf die Standardgarantie, die automatisch nach der Auslieferung des Produkts an den Kunden beginnnt und eine Gültigkeit von 24 (vierundzwanzig) Monaten hat.

These Garantie ersetzt nicht die gesetzlich festgelegten lokalen Verbraucherrechte oder die Bestimmungen, die im Kaufvertrag mit dem Handler festgelegt sind. Die Gewährleistung für RCF Produkte beschränkt sich ausschließlich auf die hier festgelegten Leistungen. Die Verbraucherrechte konnen landerabhängig hiervon abweichen. Falls die lokalen gesetzlichen Bestimmungen einer oder mehreren Klauseln in diesen Garantiebedingungen widersprechen, diese ungültig machen oder übertreffen, bleiben die übrigen Klauseln weiterhin gültig.

DAUER UND BEDINGUNGEN DER GEWÄHRLEISTUNG

RCF SpA gewährleistet eine Garantie für Fehlfunktionen theses Produkts, die bei der Auslieferung vorhanden sind oder innerhalb von 24 Monaten nach Auslieferung des Produkts auftreten.

2. GARANTIE

• Es muss ein Beleg für das Auslieferungsdatum vorgelegt werden (durch den Käufer oder den Dritten, der ggf. das Produkt vom Käufer erworben hat), in Form eines Auslieferungsdokuments oder eines anderen Dokuments (z.B. eines Kaufbelegs), das durch den Verkäufer ausgestellt wurde und den Name des Verkäufers und das Auslieferungsdatum aufweist. RCF besteht sich vor, die Gewährleistung gemäß dieser Garantiebedingungen abzulehnen, wenn kein solches Dokument vorgelegt werden kann.
• Alle Reparaturarbeiten im Rahmen dieser Garantie müssen durch Personal eines autorisierten RCF Service Center vorgenommen werden.
• Der Endkunde muss davon sorgen, dass das Produkt für den Transport durch Verwendung der Originalverpackung angemessen geschützt ist. RCF SpA übernimmt keine Verantwortung für Schäden, die beim Transport durch unsachgemäß Verpackung entstehen.
• RCF SpA wird ausschließlich fehlerhafte Komponenten des Produkts kostenlos reparieren oder, nach eigenen Ermessen, das Produkt durch ein identisches Produkt oder ein Produkt mit äquivalenter Funktion ersetzen. Falls RCF SpA das Produkt nicht reparieren oder durch ein fehlerfreies Produkt ersetzen kann, wird der Kaufpreis erstattet.
• Reparaturen oder der Austausch von Komponenten oder des Produkts durch ein fehlerfreies Produkt führren nicht zu einer Veränderung dieser Garantie. These ist weiterhin bis 24 Monate nach dem ursprünglichen Auslieferungsdatum gültig.
  Die Garantiedeckt nicht den Verlust oder die Beschädigung der Software oder der im Produkt gespeicherten Daten ab. Bei der Reparatur oder dem Austausch des Produkts wird RCF nach Möglichkeit die originale Software sowie alle notwendigen Updates für den einwandfrei Betrieb des Produkts installieren, jedoch keine Software installieren oder Daten speichern, die zum Zeitpunkt des Produktterwerbs nicht auf dem Produkt installiert oder gespeichert aren.

AUSNAHMEBESTIMMUNGEN

Die RCF Garantie ist nicht gültig, falls das Belegdokument für den Kauf unleserlich ist oder die Seriennummer auf dem RCF Produkt entfernt oder geändert wurde.

Die Standardgarantie des Herstellersdeckt zudem nicht die Reparatur oder Lieferung von Ersatzteilen ab, die aufgrund folgender Umstände notwendig sind:

2. GARANTIE

• Installation, Bedienung oder Instandhaltung wurden nicht gemäß der Instruktionen in dem mit dem Produkt ausgelieferten Benutzerhandbuch durchgeführt
• Fahrlässiger oder unvorsichtiger Gebrauch
• Unsachgemäß Gerbrauch für andere Zwecke als die, für die das Produkt verkauft/konstruiert wurde
• Unsachgemäß Installation bzw. unsachgemäß Anschluss (an das Stromnetz, Datennetzwerke etc.)
• Instandhaltung, Reparaturen oder Modifikationen durch nicht autorisiertes Personal bzw. Verwendung nicht originaler Ersatzteile
• Beschädigung durch Transport bzw. durch höhere Gewalt (z.B. Blitzschlag, Wasserschäden, Feuer), die nicht auf fehlerhafte Funktion oder Konstruktion des Produkts zurückzuführn sind Zudemdeckt die Garantie nicht die Reparatur oder den Austausch der folgenden Komponenten bzw. folgende Arbeits ab:
• Abnehmbare Teile, Drehregler, Lichtanzeigen und jegliches Zubehör, Verbrauchsmaterialien und Teile, die Verschleiß unterliegen. Diese unterliegen nur der Gewährleistung, wenn bewiesen werden kann, dass sie bei der Auslieferung fehlerhaft waren.
• Technische Arbeiten zur Installation oder zum Anschluss des Produkts, die nicht durch RCF durchgeführt wurden.

GEOGRAFISCHER ANWENDUNGSBEREICH DER GARANTIE

RCF SpA gewährleistet diese Garantie über sein Vertriebsnetzwerk. Der Endkunde muss deshalb jegliche Supportanfragen an den Vertriebshandler*Richten.

Weitere Informationen zum RCF Support in verschiedenen Ländern finden Sie unter www.rcf.it/de_DE/.

GEWÄHRLEISTUNGSBESCHRÄNKUNGEN

RCF SpA übernimmt keine Verantwortung für Personen-, Tier- oder Sachschäden, die entstehen, wenn die Anweisungen im Benutzerhandbuch nicht befolgt werden, insbesondere jene zu Installation, Gebrauch und Instandhaltung des Produkts.

ABLAUF DER GARANTIE

Nach Ablauf dieser 24-monatigen Herstellergarantie muss der Endkunde die Kosten für die Reparatur oder den Austausch des Produkts gemäß der geltenden Preis des durch den Hersteller autorisierten Technischen Supports selbst übernehmen.

Die in thisem Dokument verwendeten Symbole geben Hinweise auf wichtige Anweisungen für den Betrieb und Sicherheitshinweise, die streng befolgt werden müssen.

!	VORSICHT	Hinweis zur möglichen Gefahr eines Sachschadens, einschließlich Datenverlust
	WARNING	Wichtiger Hinweis zu gefährlichen elektrischen Spannungen und Gefahr eines elektrischen Schocks, eines Personenschadens oder Lebensgefahr.
i	WICHTIGE HINWEISE	Hilfreiche zusätzliche Informationen zum Thema
	ABFALLENTSORGUNG	Dieses Symbol weist darauf auf hin, dass das Produkt nicht im Haushaltsmäß entsorgt werden sollte, gemäß der WEEE Richtlinie (2012/19/EU) bzw. lokaler Gesetze.

WICHTIG HINWEISE

Lesen Sie diesen Benutzerhandbuch vor dem Anschluss und Gebrauch des Produkts sorgfältig durch und bewahren Sie es für die zukünftige Verwendung auf. Diese Benutzerhandbuch ist Bestandteil des Produkts und muss beim Wechsel des Eigentümers als Referenz für die korrekte Installation und den korrekten Gebrauch sowie die Sicherheitshinweise zusammen mit dem Produkt ausgehändigt werden. RCF S.p.A. übernimmt keine Verantwortung für Schäden, die durch unsachgemäß Installation oder unsachgemäßigen Gebrauch des Produkts entstehen.

SICHERHEITSHINWEISE

1. Lesen Sie alle Hinweise, insbesondere jene zu potentiellen Sicherheitsrisiken, sorgfältig durch.
2. Die Ausgangsspannung der Endstufen kann einen tödlichen elektrischen Schock verursachen. Installieren Sie these Produkt nicht bei eingeschalteten Endstufen und schreiben Sie es nicht bei eingeschalteten Endstufen an.
3. Stellen Sie sicher, dass alle Anschlüsse korrekt und sachgemäß vorgenommen wurden.

3. SICHERHEITSHINWEISE/ALLGEMEINE INFORMATIONEN

1. Schützen sie das Produkt vor Schäden. Stellen Sie safer, dass niemand auf die Kabel treten kann und die Kabel nicht durch darauf liegende oder stehende Objekte gequetscht werden.
2. Stellen Sie safer, dass keine Fremdkörper oder Flüssigkeiten in das Produkt gelangen, da dies einen Kurzschluss verursichen kann.

3. Nehmen Sie niemals Modifizierungen oder Reparaturen vor, die nicht in diesen Handbuch beschreiben sind, und verwenden Sie das Produkt nur gemäß der Anweisungen in diesen Benutzerhandbuch. Kontaktieren Sie ein autorisiertes Service Center oder qualifiziertes Personal, falls eine der folgenden Situationen eintritt:

4. Das Produkt Funktioniert nicht oder ist fehlerhaft.

5. Das Produkt ist beschädigt.
6. Es sind Fremdkörper oder Flüssigkeiten ins Produkt gelangt.

7. Das Produkt wurde durch Feuer oder einen heftigen Stoß beschädigt.

8. Falls das Produkt einen ungewohnten Geruch oder Rauch ausströmt, schalten Sie sofort die Endstufen aus und trennen Sie das Produkt vom Netz.

9. Schließen Sie das Produkt nicht an nicht vorgesehene Produkte an und nutzen Sie keine nicht vorgesehenen Zubehörerteile.
10. Das komplette Audiosystem muss den aktuellen Standards und Richtlinien für elektrische Systeme entsprechen.
11. Gehörverlust: Musikkonsum bei hoher Lautstärke über einen längeren Zeitraum kann das Gehör dauerhaft schädigen. Nutzen Sie Ihr Beschallungssystem mit Vorsicht. Wenn Sie die Laufsprecher an eine Audioquelle anschlieben, stellen Sieitte sicher, dass die Lautstärke heruntergedreht ist, und erhöhen Sie die Lautstärke erst danach auf einen angemessenen Pegel. Bedenken Sie, dass Gehörschäden durch die Kombination einer hohen Lautstärke und der Konsumdauer entstehen. Je hoher die Lautstärke,estochneller entstehen Gehörschäden.
12. Die Leiter des Laufsprecherkabels (möglichst verdrillt, um induktive Beeinflussung durch elektromagnetische Felder zu verhindern) mussen über einen angemessenen Querschnitt verfügen, und das Kabel muss angemessen elektrisch isoliert sein. Informieren Sie sich thisbezüglich über die lokalen Bestimmungen, da diese ggf. zusätzliche Richtlinien für die Kabelausführung beinhalten.
13. Installieren Sie das Produkt in ausreichender Entfernung von Wärmequellen jeglicher Art.
14. Verwenden Sie zum Reinigen des Produkts keine Lösungsmittel, Benzole oder flüchtige Substanzen. Reinigen Sie das Produkt mit einem trockenen Tuch.

SICHERHEITSHINWEISE FÜR DEN BETRIEB

• Platzieren Sie das Produkt in ausreichender Entfernung von Wärmequellen jeglicher Art und stellen Sie safer, dass eine angemessene Luftzufahr um das Produkt herum gewährleistet ist.
• Überlasten Sie das Produkt nicht über einen längeren Zeitraum.
• Wenden Sie bei den Bedienelementen (Tasten, Reglern etc.) niemals übermäßig Kraft an.
• Verwenden Sie zum Reinigen des Produkts keine Lösungsmittel, Benzole oder flüchtige Substanzen.

WICHTIGHINWEISE

Um Störgeräusche durch störende Einflüsse auf die signalfuhrenden Kabel zu vermeiden, verwenden Sie abgeschirmte Kabel und verlegen Sie die Kabel nicht in der Höhe von:

• Geräten, die hochenergetische elektromagnetische Felder erzeugen
• Leistungsfuhrenden Kabeln
  -Laatsprecherkabeln

WARNING! VORSICHT! Um die Gefahr eines Brands oder

elektrischen Schocks zu vermeiden, setzen Sie diese Produktionsregen oder Feuchtigkeit aus.

WARNING! Um die Gefahr eines elektrischen Schocks zu

vermeiden,arf das Produkt nur durch qualifiziertes Personal demontiert werden.Wartungs- oder Reparaturarbeiten durren nur von qualifiziertem Personal ausgeführrt werden.

KORREKTE ENTSORGUNG DES PRODUKTS

Geben Sie these Produkt zur ordnungsgemäßen Entsorgung bei der entsprechenden Recycling-Sammelstelle ab. Eine unsachgemäß Entsorgung elektrischer Geräte kann die Umwelt

3. SICHERHEITSHINWEISE/ALLGEMEINE INFORMATIONEN

schädigen und aufgrund der potentiellen Gefahrenstoffe Gesundheitsschäden verursachen. Zudemträgt die ordnungsgemäße Entsorgung zur effizienten Nutzung der natürlichen Ressourcen bei. Weitere Informationen darüber, wo Sie Geräte zur Entsorgung abgeben konnen, erhalten Sie bei ihrer örtlichen Abfallbehörde oder den örtlichen Abfallentsorgungsbetrieben.

PFLEGE UND INSTANDHALTUNG

Befolgen Sie die folgenden Hinweise, um eine lange Lebensdauer des Produkts zu gewährleisten:

• Wenn das Produkt im Außenbereich verwendet wird, muss es vor Regen und Feuchtigkeit geschützt werden.
• Wenn das Produkt in einem Bereich mit kalten Temperaturen betrieben wird, wärmen Sie es 15 Minuten lang langsam auf, bevor Sie Signale mit starker Spannung anlagen.
• Verwenden Sie zur Reinigung der äußeren Oberflächen stets ein trockenes Tuch. Schalten Sie das Produkt aus, bevor Sie es reinigen.

VORSICHT: Um eine Beschädigung der Oberflächen zu vermeiden,

verwenden Sie keine Lösungsmittel oder aggressiven oder abrasiven Reinigungsmittel.

UNG! VORSICHT! Schalten Sie das Produkt aus,

bevor Sie es reinigen.

RCF S.p.A. besteht sich das Recht vor, an thisem Dokument ohne Vorankündigung Änderungen vorzunehmen, um Fehler zu korrigieren oder Inhalte zu ergänzen.

Verwenden Sie stets die aktuellste Version des Benutzerhandbuchs. Diese\ finden Sie unter www.rcf.it/de_DE/.

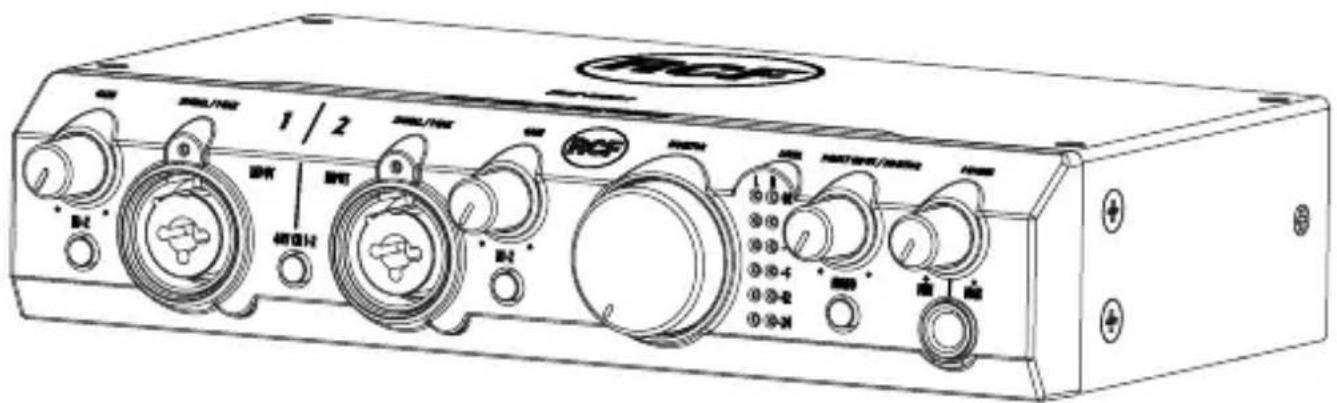

4. EINFUHRUNG

Vielen Dank, dass Sie sich für den Erwerb des RCF TRK PRO2 Audiointerface entschieden haben. Das RCF TRK PRO2 ist ein robustes, vielseitiges USB 2.0 Interface in kompaktem Format mit flexiblen Optionen zum Anschluss von Mikrofonen, Musikinstrumenten oder Signalen mit Line-Pegel an macOS- und Windows-Computer. Der integrierte Vorveränder ermöglich den Anschluss von Mikrofonen mit 48-V-Phantomspeisung und hochohmigen Instrumenten. Die Eingangssignale mit einer Qualität von bis zu 24 Bit und 192 kHz können an eine DAW (Digital Audio Workstation) gesendet werden. Zudem können die Ausgangssignale der Software und das Monitoring-Signal mit einstellbare Mischverhältnis an die symmetrischen Ausgänge des Interfaces gesendet werden. Sie können das Interface an Passivlautsprecher mit Endstufe, Aktivlautsprecher, Kopfhörer, einen analyogen Mixer oder andere analoge Audiogeräte anschließen.

LIEFERUMFANG

TRK PRO2 USB Audiointerface

USB-Kabel

Benutzerhandbuch

Kopfhöreradapter (3,5-mm- auf 6,35-mm-Klinke)

Zubehör für den Rackeinbau

5. PRODUKTBESCHREIBUNG

D

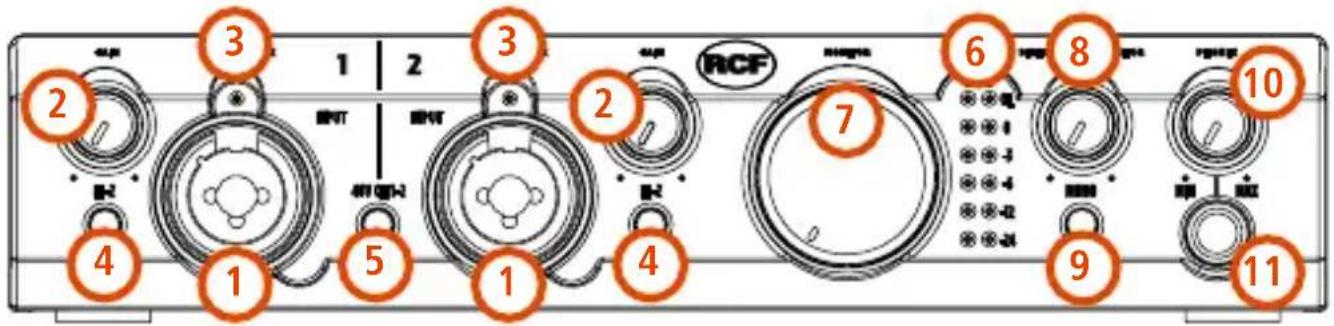

BEDIENELEMENTE AN DER VORDERSEITE

MIC/LINE/HI-Z-KOMBIBUCHSE ("INPUT") These Anschlusses eignen sich für Mikrofone mit XLR-Anschluss und Instrumente (z.B. E-Gitarre oder Bass) oder Geräte mit Line-Pegel und 6,35-mm Klinkenstecker.
EINGANGSVERSTÄRKUNG ("GAIN")Mit diesen Drehreglern wird die Eingangsverstärkung für Mikrofone, Instrumente oder Geräte mit Line-Pegel angepasst. Drehen Sie die Regler im Uhrzeigersinn, um den Eingangspegel anzuheiten, oder gegen den Uhrzeigersinn, um den Pegel zu reduzieren.
3 LED EINGANGSSIGNAL ("SIGNAL/PEAK") Diese LEDs leuchten blau auf, wenn ein Signal am Eingangskanal anliegt, und rot, wenn der Eingangspegel die Clipping-Grenze überschreitet.
EINGANGSIMPEDANZ(“HI-Z”) Mit diesen Tasten können Sie die hochohmige Einstellung für die 6,35-mm-Klinkenbuchsen aktivieren. Durch Drücken der Hi-Z Taste erfolgt eine Impedanzanpassung am Eingang zum Direktanschluss von Instrumenten wie E-Gitarre und Bass. Ist der Eingang auf Hi-Z geschaltet, leuchtet die LED. Leuchtet die LED nicht, ist der Eingang auf Line-In geschaltet.
5 48-V-TASTE Mit dieser Taste aktivieren Sie die 48-V-Phantomspeigung für den Anschluss von Kondensator- oder Elektret-Kondensatormikrofonen. Die 48-V-Taste aktiviert die

Phantomspeisung fur beiden XLR-Buchsen.

6 OUTPUT-ANZEIGE ("LEVEL") These Anzeige mit sechs LEDs zeigt den Ausgangspegel des L/R-Monitorsignals an (unabhängig von der Einstellung der Abhörluststärke). Die drei oberen LEDs leuchten rot, wenn das Signal die Clipping-Grenze überschreitet.
7 MONITOR Mit diesen Drehregler passen Sie die Abhörluststärke für die Monitore an. Drehen Sie den Regler im Uhrzeigersinn, um den Pegel anzuheiten, oder gegen den Uhrzeigersinn, um den Pegel zu reduzieren.
8 MONITORMISCHUNG ("DIRECT INPUT/MONITOR") Mit thisem Drehregler passen Sie das Mischverhältnis für das Echtzeit-Monitoring der Aufnahme und das Playback an. Drehen Sie den Regler gegen den Uhrzeigersinn, um das Aufnahmesignal abzuhoren, und im Uhrzeigersinn, um das Playback-Signal zu horen.
9 MONO-TASTE Wenn die LED nicht leuchtet, ist der Stereo-Modus für das Echtzeit-Monitoring eingestellt. Wenn die LED leuchtet, ist der Mono-Modus eingestellt.
10 KOPFHÖRER ("PHONES") Mit diesen Drehregler passen Sie die Abhörlautstärke für die Kopfhörer an. Drehen Sie den Regler im Uhrzeigersinn, um den Pegel anzuheiten, oder gegen den Uhrzeigersinn, um den Pegel zu reduzieren.
11 KOPFHÖRERAUSGANG ("PHONES") 6,35-mm-Stereo-Kopfhörerausgang.

5. PRODUKTBESCHREIBUNG

D

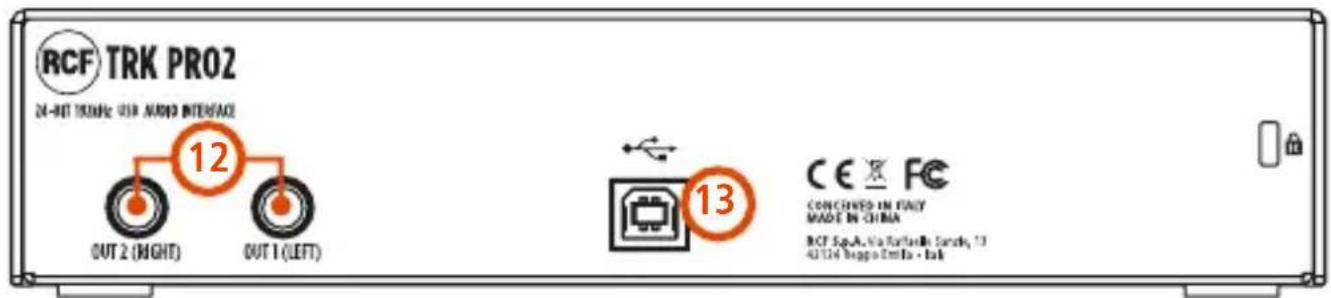

BEDIENELEMENTE AN DER RÜCKSEITE

12 SYMMETRISCHE KLINKENBUCHSEN FÜR MONITORE Diese 6,35-mm-Klinkenbuchsen dienen zum Anschluss einer Endstufe oder von Aktivlautsprechern.
13 USB-B-ANSCHLUSS Zum Anschlieben an den Computer, zur Signalübertragung und für die Spannungsvorsorgung.

WARNING! Das Abhören bei hoher Lautstärke kann vorübergehende und dauerhafte Gehörschäden verursuchen. Drehen Sie diesen Regler ganz nach links auf minimale Lautstärke, bevor Sie angeschlossene Kopfhörer aufsetzen, und erhöhen Sie die Lautstärke dann beim Abhören langsam und vorsichtig.

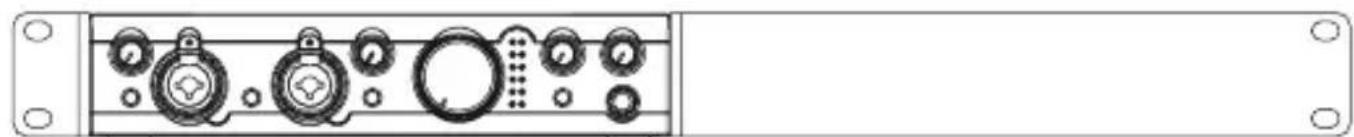

6. ZUBEHÖR

Im Lieferumfang des TRK PRO2 sind Rackwinkel für die Rackmontage enthalten.

Um das Interface im Rack zu montieren, befestigen Sie die Rackwinkel mit zwei M4-Schrauben an den Seiten des Gehäuses des TRK PRO2.

7. TREIBERINSTALLATION

Die RCF TRK PRO Interfaces sind kompatibel mit WINDOWS und mit MAC OS.

WINDOWS

Die Windowstreiber der RCF TRK PRO Interfaces sind kompatibel mit Windows 10 und hohenen Versionen.

1. Schließen Sie Ihr TRK PRO Audiointerface mit dem mitgelieferten USB-Kabel an den Computer an.
2. Da die TRK PRO Interfaces Class-Compliant-Geräte sind, erkennt der Computer das neue USB-Audiogerät automatisch, und Sie können es sofort verwenden.

Obwohl Sie die Grundfunktionen des RCF TRK PRO Interfaces(sofort nach dem AnschlieBen an den Computer nutzen konnen, empfehlen wir, die TRK PRO Treiber zu installmenten, um das volle Potential Ihres Interfaces auszuschopfen und alle Funktionen zu nutzen.

1. Rufen Sie www.rcf.it/de_DE/ auf, loggen Sie sich ein und registrierten Sie Ihr Produkt; laden Sie dann die TRK PRO Treiber herunter.
2. Folgen Sie den Anweisungen im System-Wizard, um die Treiber zu installieren.
3. Nach erfolglicher Installation konnen Sie Ihr TRK PRO Interface mit dem vollen Funktionsumfang nutzen.

Die TRK PRO Windows Treiber sind kompatibel mit allen DAWs, die ASIO Unterstützung. Nach der Installation der Treiber und dem Anschlieben der Hardware können Sie die RCF TRK PRO Audiointerfaces mit der DAW ihrer Wahl verwenden.

MAC OS

1. Schließen Sie Ihr TRK PRO Audiointerface mit dem mitgelieferten USB-Kabel an ihren Apple-Computer an.
2. Das TRK PRO ist sofort einsatzbereit.

RCF TRK PRO Audiointerfaces sind kompatibel mit iOS- and Android-Geräten. Sie benötigen hierfür ledigious einen passenden Adapter

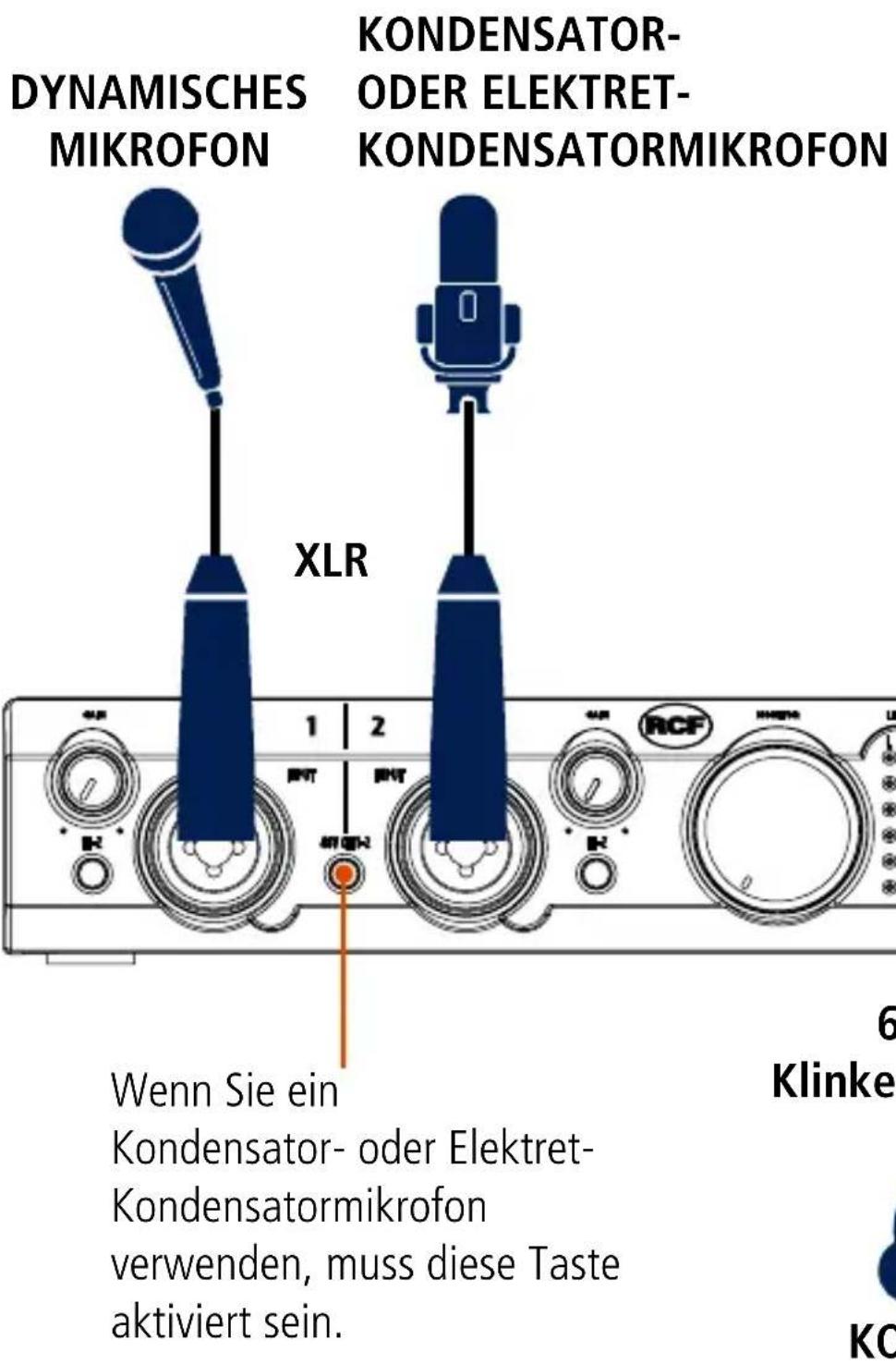

MIKROFONE ANSCHLIESSEN

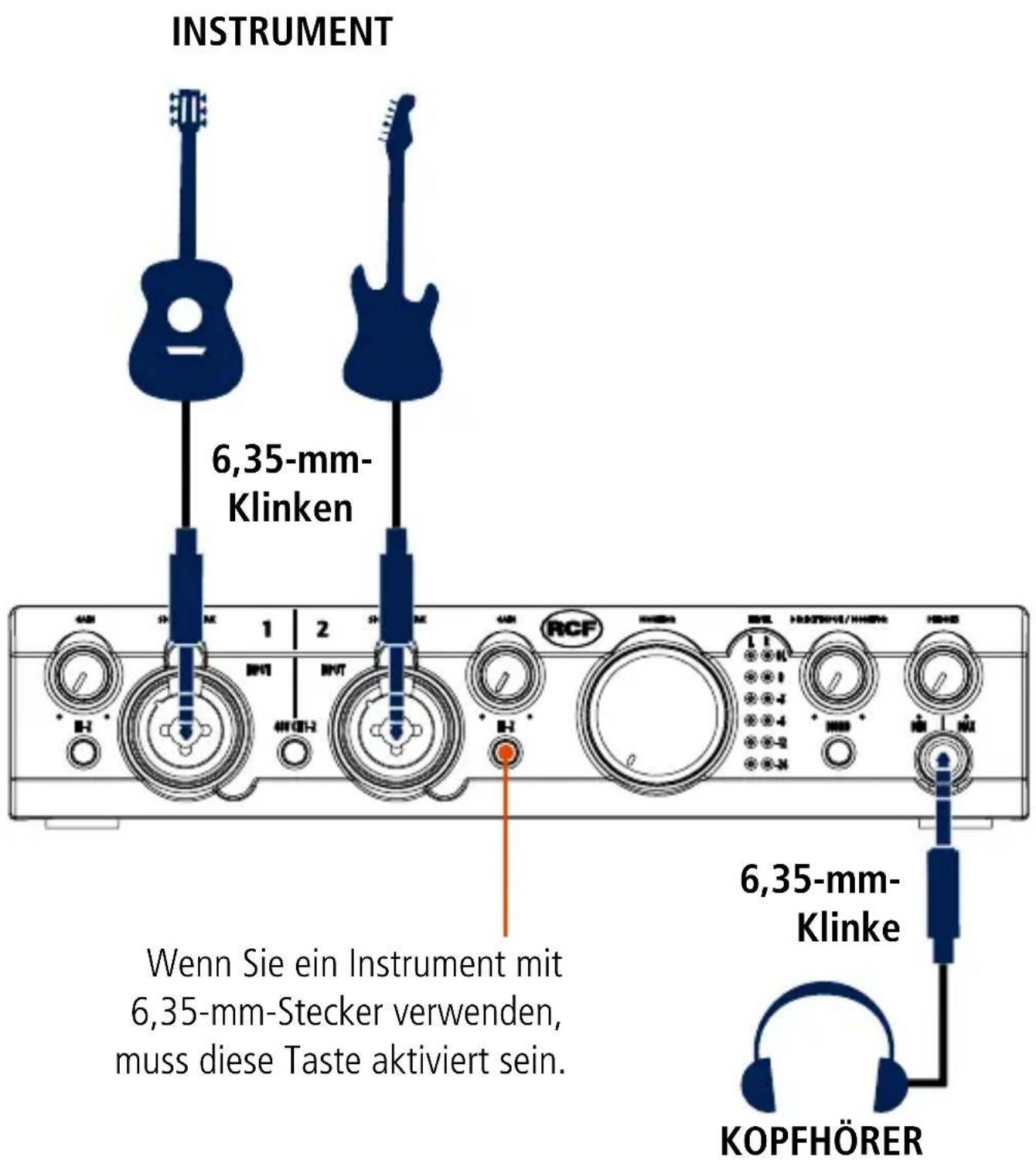

INSTRUMENTE ANSCHLIESSEN

8. KONFIGURATIONSBEISPIELE

D

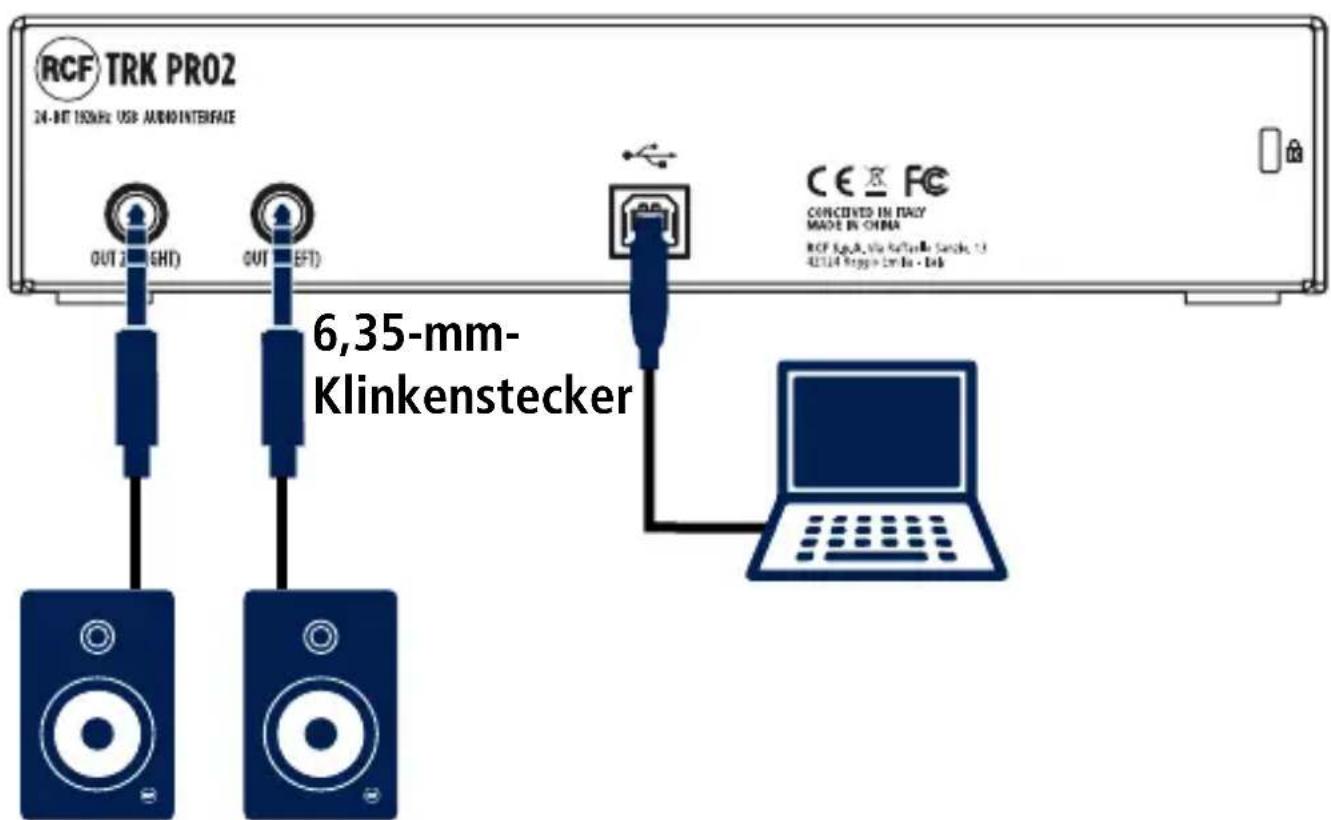

MONITORE UND COMPUTER ANSCHLIESSEN

STUDIO-MONITOR

1. REGISTRO DE PRODUCTO

CÓMOREGISTRARSUPRODUCTO
