MANUALE UTENTE DG30DEN7 COMFEE

MANUALE DI ISTRUZIONI

Prima di utilizzare questo prodotto, leggere attentamente le istruzioni e conservare il manuale per futura referenza.Quando si utilizza questo deumidi icatore nei paesi europei, è necessario seguire le seguenti indicazioni: SMALTIMENTO: Non gettare questo prodotto fra i rifiuti indifferenziati. È necessario smaltire questo apparecchio separatamente fra i riuti speciali. È vietato gettare questo apparecchio nei riuti domestici. Per lo smaltimento, ci sono diverse possibilità: A) Il comune dispone di sistemi di raccolta che prevedono lo smaltimento dei i riuti elettronici che non suppongono nessun costo per l'utente. B) Al momento dell'acquisto di un nuovo prodotto, il rivenditore ritirerà il vecchio prodotto gratuitamente. C) Il produttore ritirerà il vecchio apparecchio per lo smaltimento senza nessun costo per l’utente. D) Dato che i vecchi prodotti contengono parti ancora utilizzabili, possono essere venduti ai commercianti di rottami metallici. Gettare riuti nei boschi e nelle zone naturali mette a repentaglio la tua salute a causa delle sostanze pericolose che possono inltrarsi nelle acque sotterranee e raggiungere la catena alimentare. NOTA1 CONTENUTI

IDENTIFICAZIONE DELLE COMPONENTI

USO CORRETTO E MANUTENZIONE

Consigli per la risoluzione dei problemi ............................................................................................................................................ 19 Leggi il manuale All'interno troverai molti consigli utili per il corretto uso e la manutenzione del tuo condizionatore. L’esecuzione di semplici operazioni di cura dell’apparecchio vi permetterà di risparmiare molto tempo e denaro e prolungare la vita utile del condizionatore. Nella tabella sulla risoluzione dei problemi troverete molte risposte a inconvenienti comuni. Prima di chiamare il servizio di assistenza, vi consigliamo di consultare la tabella di risoluzione dei problemi dove potreste già trovare risposta e soluzione all’inconveniente.MISURE DI SICUREZZA

Per evitare lesioni all'utente o ad altre persone e danni alle cose, è necessario seguire attentamente seguenti istruzioni. L’utilizzo errato per non aver letto le istruzioni può causare lesioni personali o danni. ■ La gravità è classicata dalle seguenti indicazioni. ATTENZIONE: Questo simbolo indica rischio di morte o lesioni gravi. ATTENZIONE Questo simbolo indica rischio di lesioni personali o danni alle cose. ■ Il signicato dei simboli usati in questo manuale sono spiegati di seguito. Da non fare mai. Da fare sempre.

Non superare le indicazioni della presa di corrente o del dispositivo di alimentazione.

Non accendere o spegnere l’apparecchio attaccando o staccando la spina.

Non danneggiare o utilizzare un cavo di alimentazione non idoneo.

• In caso contrario l’eccessivo di calore potrebbe causare scariche elettriche o ammate.

• Lo sviluppo di calore può causare scariche elettriche o ammate.

• Rischio di scariche elettriche o ammate.

Non modicare la lunghezza del cavo di alimentazione né collegare alla stessa presa ulteriori dispositivi.

Non inserire o disinserire la spina se hai le mani bagnate.

Non collocare l'apparecchio vicino a sorgenti di calore.

• Lo sviluppo di calore può causare scariche elettriche o ammate.

• Rischio di scariche elettriche. • Le componenti in plastica possono sciogliersi e provocare incendi.

Staccare l'alimentazione in caso si avvertano suoni e odori anomali o fumo provenienti dall’apparecchio.

Non smontare mai l'apparecchio, né cercare di ripararlo da soli.

Prima di installare, pulire e riparare spegnere e scollegare l'apparecchio dalla presa di corrente.

• Rischio di ammate o scariche elettriche.

• Rischio di guasto o scariche elettriche.

• Rischio scariche elettriche o lesioni personali.

Non utilizzare in prossimità di gas inammabili o combustibili, come benzina, benzene, diluenti, ecc.

Non bere o utilizzare l'acqua di condensa dall'apparecchio.

Non togliere il serbatoio dell'acqua durante il funzionamento.

• Potrebbe causare un’esplosione o ammate.

• Contiene sostanze contaminanti e potrebbe essere dannoso alla salute.

• Può far scattare l’avviso di serbatoio pieno e provocare una scarica elettrica. Avvertenza

Non usare l'apparecchio in ambienti piccoli.

Non collocare l’apparecchio in luoghi esposti a spruzzi d’acqua.

Posizionare l'apparecchio su un’area piana e solida del pavimento.

• La mancanza di ventilazione può causare surriscaldamento e incendi.

• L’acqua può entrare nell’unità e provocare danni all’isolamento. Può causare scariche elettriche o incendi.

• In caso di rovesciamento dell'apparecchio si potrebbero vericare fuoriuscite d’acqua e provocare danni o causare scosse elettriche o incendi. ATTENZIONE

Non coprire gli ingressi e le uscite dell’aria con panni o asciugamani.

Prestare speciale attenzione quando si utilizza l'apparecchio in una stanza in presenza di:

Non utilizzare in luoghi in cui vengono utilizzati prodotti chimici.

• Una mancanza di circolazione d'aria può causare surriscaldamento e ammate.

• Neonati, bambini, anziani e persone non sensibili all’umidità.

• Potrebbe causare il deterioramento dell'apparecchio dovuto a sostanze chimiche e solventi presenti nell'aria.

Non introdurre mai le dita o altri oggetti nelle griglie o nelle aperture. Fare particolare attenzione nel comunicare ai bambini di questi rischi.

Non collocare oggetti pesanti sul cavo di alimentazione e fare in modo che esso non venga schiacciato.

Non salire o sedersi sull'apparecchio.

• Può causare scariche elettriche o guasti all'apparecchio.

• Pericolo di ammate o scariche elettriche.

• Pericolo di lesioni in caso di cadute dell’utente o dell’apparecchio.

Collocare sempre i ltri in modo sicuro. Pulire il ltro ogni due settimane.

In caso di inltrazione d’acqua all’interno dell'apparecchio, spegnerlo, staccare la presa di alimentazione e contattare il personale tecnico specializzato.

Non collocare vasi o altri contenitori di acqua in cima all’apparecchio.

• L’utilizzo senza ltri può causare guasti.

• Può provocare danni all'apparecchio o incidenti.

• L'acqua potrebbe entrare nell’unità, causando guasti al sistema di isolamento, scariche elettriche o incendio. ATTENZIONE

• Questo apparecchio non può essere utilizzato da bambini di età pari o superiore agli 8 anni e da persone con ridotte capacità siche, sensoriali o mentali oppure senza la necessaria esperienza e conoscenza, a meno che non sia dietro supervisione o che abbiano ricevuto una formazione circa l'utilizzo sicuro dell'apparecchio in modo da comprenderne i potenziali pericoli. I bambini non devono mai giocare con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite dai bambini senza supervisione (applicabile nei paesi europei)

• Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con capacità siche, mentali o sensoriali ridotte oppure senza a necessaria esperienza e conoscenza, a meno che non abbiamo ricevuto la necessaria supervisione o formazione per l'uso dell'apparecchio da una persona responsabile per la loro sicurezza. I bambini devono essere costantemente sorvegliati per assicurarsi che non giochino con l'apparecchio (si applica a tutti i paesi eccetto i paesi europei).MISURE DI SICUREZZA

• Se il cavo di alimentazione è danneggiato, questo dovrà essere sostituito dal produttore, da un addetto all’assistenza o da personale qualicato in modo da evitare rischi.

• Questo apparecchio deve essere installato in conformità con le normative elettriche nazionali.

• L'apparecchio con funzione di riscaldamento deve essere collocato ad almeno 1 metro di distanza da materiali combustibili.

• Contattare un tecnico autorizzato per la riparazione o la manutenzione di questa apparecchio.

• Non utilizzare la presa se questa appare allentata o danneggiata.

• Non utilizzare il condizionatore in ambienti umidi, quali il bagno o la lavanderia.

• Non utilizzare questo prodotto per usi diversi da quelli descritti in questo manuale.

• Contattare l'installatore autorizzato per l'installazione di questo apparecchio.

• Se il condizionatore d'aria viene inavvertitamente rovesciato durante l'uso, spegnere immediatamente l'apparecchio e scollegarlo dalla fonte di alimentazione elettrica. Assicurarsi che l'apparecchio non mostri danni. Se si sospetta che l'apparecchio sia stato danneggiato, contattare un tecnico specializzato o chiamare il servizio clienti per assistenza.

• In caso di temporale, la fonte di alimentazione deve essere scollegata per evitare potenziali danni al macchinario causati dai fulmini.

• Per ridurre il rischio di incendi o scariche elettriche, non utilizzare con questa ventola un telecomando per il controllo della velocità.

• Non far passare il cavo di alimentazione sotto moquette o tappeti. Non coprire il cavo con tappeti, stuoie o rivestimenti simili. Non far passare il cavo sotto mobili o elettrodomestici. Posizionare il cavo lontano dall'area di maggior passaggio e dove non sarà di inciampo.

• Non aprire mai l'apparecchio durante il funzionamento.

• Nel momento di rimuovere il ltro dell'aria, fare in modo di non toccare le componenti metalliche dell'apparecchio.

• Quando si stacca la spina, tenerla dalla testa della spina, non tirarla mai dal cavo. Informazioni sul sistema elettriche

• La targhetta delle speciche tecniche si trova nella parte posteriore dell’apparecchio e contiene informazioni riguardanti i componenti elettrici e altri dati tecnici relativi macchina.

• Assicurarsi che l'apparecchio sia dotato di messa a terra. La corretta messa a terra è indispensabile per ridurre il rischio di scariche elettriche e incendi. Il cavo di alimentazione è dotato di una spina con messa a terra a tre poli per la protezione contro scariche elettriche.

• Questa apparecchio deve essere collegato ad una presa a muro con messa a terra. Se la presa a muro che si intende utilizzare non ha un’adeguata messa a terra o non è protetta da un fusibile asincrono o da un interruttore automatico, dovrai considerare che il fusibile o l'interruttore automatico adeguato sarà determinato dal voltaggio massimo dell'apparecchio. Il voltaggio massimo è indicato sulla targhetta delle speciche tecniche situata sull'apparecchio, è importante far installare da un elettricista qualicato la presa adeguata.

• Dopo l’installazione, assicurarsi che la presa sia raggiungibile.

Non utilizzare prolunghe o adattatori con questa apparecchio. Tuttavia, in caso di necessità, utilizzare solo prolunghe specicatamente autorizzate per deumidicatori (disponibili presso la maggior parte dei negozi di ferramenta).

• Per evitare il rischio di lesioni, disattivare sempre l'alimentazione dell'apparecchio prima di procedere qualsiasi lavoro di installazione e/o riparazione.MISURE DI SICUREZZA

• Tutti i cablaggi devono essere eseguiti rigorosamente secondo lo schema elettrico situato sul deettore centrale dell'apparecchio (dietro il serbatoio dell'acqua). Prendi nota delle speciche del fusibile Il circuito stampato dell'apparecchio (PCB) è progettato con un fusibile per fornire protezione da sovraccarico di corrente. Le speciche del fusibile sono riportate sul circuito stampato, come da esempio: T 3.15A / 250V (o 350V), ecc. NOTA: Le immagini nel manuale sono solo a scopo dimostrativo. La forma effettiva dell'apparecchio che hai acquistato potrebbe essere leggermente diversa, ma le operazioni e le funzioni sono le stesse. Nota sui gas uorurati – I gas uorurati ad effetto serra sono contenuti in comparti sigillati ermeticamente. Per informazioni speciche sul tipo, e sulla quantità di CO₂ equivalente in tonnellate del gas fluorurato ad effetto serra (su alcuni modelli), fare riferimento all'etichetta presente sull'apparecchio stesso. – L'installazione, l'assistenza, la manutenzione e la riparazione di questa apparecchio devono essere eseguite sempre da un tecnico certicato. – La disinstallazione e il riciclaggio del prodotto devono essere eseguiti da un tecnico certicato.

AVVERTENZE (solo per l'uso di liquido refrigerante R290 / R32)

• Non utilizzare strumenti per accelerare il processo di scongelamento o per pulire, a meno che non siano quelli raccomandati dal produttore.

• L'apparecchio deve essere posto in un locale senza fonti di calore a funzionamento continuo (ad esempio: amme libere, un apparecchio a gas funzionante o un riscaldatore elettrico funzionante).

• Non perforare o bruciare.

• Tieni presente che i refrigeranti possono non avere odore.

L'apparecchio deve essere installato, utilizzato e tenuto in una stanza con una superficie superiore a 4 ㎡.

• Rispettare le norme nazionali sui gas.

• Mantenere le griglie di ventilazione libere da ostruzioni. L'apparecchio deve essere conservato in modo da evitare danni meccanici.

• L'apparecchio deve essere tenuto in un'area ben ventilata e in una stanza le cui dimensioni devono corrispondere alle dimensioni specicate per il suo funzionamento.

• Chiunque lavori o apra il circuito refrigerante deve essere in possesso di un certicato valido emesso da un'ente accreditato dal settore, che attesti la competenza nel maneggiare i refrigeranti in modo sicuro in conformità con le speciche riconosciute dal settore di riferimento.

• La manutenzione deve essere eseguita come raccomandato dal produttore dell’apparecchio. La manutenzione e le riparazioni che richiedono l'assistenza di altro personale specializzato devono essere eseguite sotto la supervisione di una persona competente ad usare refrigeranti inammabili.MISURE DI SICUREZZA

Attenzione: Rischio di ammate / materiali inammabili. (Richiesto solo per le unità R32 / R290) NOTA IMPORTANTE: Leggere attentamente questo manuale prima di installare o utilizzare il nuovo apparecchio di climatizzazione. Assicurati di conservare questo manuale per futura referenza. Spiegazione dei simboli visualizzati sull'apparecchio (solo per l’apparecchio che adotta il refrigerante R32/R290): Avvertenza Questo simbolo indica che l’apparecchio ha utilizzato un refrigerante inammabile. Se il refrigerante fuoriesce e viene esposto ad una fonte di calore esterna, sussiste il rischio di incendio. Attenzione: Questo simbolo indica che il manuale operativo deve essere letto attentamente. Attenzione: Questo simbolo indica che il personale tecnico deve maneggiare questo apparecchio facendo riferimento al manuale di installazione. Attenzione: Questo simbolo indica che le informazioni sono disponibili sul manuale operativo o sul manuale di installazione.

1. Trasporto di apparecchio contenente refrigeranti inammabili

Vedi regole di trasporto

2. Apparecchio etichettato utilizzando i simboli

Vedi la normativa locale

3. Smaltimento di apparecchio contenente refrigeranti inammabili

Vedi le normative nazionali.

4. Conservazione di attrezzature / apparecchi

La conservazione dell’apparecchio deve essere conforme alle istruzioni del produttore.

5. Stoccaggio di apparecchio imballato (invenduto)

L’imballaggio deve essere costruito in modo tale che un eventuale danno meccanico all’apparecchio all’interno dell’imballaggio non provochi una perdita di refrigerante. Il numero massimo di unità autorizzate ad essere stoccate insieme è determinato dalle normative locali.

6. Informazioni sulla manutenzione

Prima di iniziare a lavorare su sistemi contenenti refrigeranti inammabili, sono necessari controlli di sicurezza per garantire che il rischio di ignizione sia ridotto al minimo. Per la riparazione del sistema di refrigerazione è necessario attenersi alle seguenti precauzioni prima di eseguire interventi sul sistema.MISURE DI SICUREZZA

2) Procedura di lavoro

Il lavoro deve essere svolto secondo una procedura controllata in modo da ridurre al minimo il rischio di presenza di gas o vapori inammabili durante l'esecuzione del lavoro.

3) Area generale di lavoro

Tutto il personale di manutenzione e le altre persone che lavorano nell'area devono essere istruiti sulla natura del lavoro da svolgere. Evitare di effettuare il lavoro in ambienti piccoli. L'area intorno alla zona di lavoro deve essere isolata. Accertarsi che le condizioni all'interno dell'area di lavoro siano state messe in sicurezza in termine di materiali inammabili.

4) Controllo per la presenza di refrigerante

L'area deve essere controllata con l’apposito rilevatore di refrigerante prima e durante il lavoro, per garantire che il tecnico sia a conoscenza di atmosfere potenzialmente inammabili. Assicurarsi che l'attrezzatura utilizzata per il rilevamento delle perdite sia idoneo all'uso con refrigeranti inammabili, vale a dire senza scintilla, adeguatamente sigillata o a sicurezza intrinseca.

5) Presenza di un estintore

Se devono essere eseguiti lavori a caldo sull'attrezzatura di refrigerazione o su parti limitrofe, tenere a portata di mano attrezzature di estinzione adeguate. Tenere un estintore a polvere o a CO₂ vicino all'area di ricarica.

6) Evitare fonti di ignizione

E’ assolutamente vietato l’utilizzo di qualsiasi fonte di ignizione da parte di chi svolge un lavoro su un sistema di refrigerazione che comporti l'esposizione di tubazioni contenenti o abbiano contenuto refrigerante inammabile, in modo tale da evitare il rischio di incendio o esplosione. Tutte le possibili fonti di ignizione, incluso le sigarette accese, devono essere tenute sufcientemente lontane dal luogo di installazione, riparazione, rimozione e smaltimento dell’apparecchio, durante il quale il refrigerante infiammabile può essere rilasciato nelle aree circostanti. Prima di iniziare il lavoro, è necessario ispezionare l'area attorno all’apparecchio per assicurarsi che non vi siano sostanze inammabili o rischi di ignizione. Devono essere obbligatoriamente esposti i cartelli “Vietato fumare”.

Assicurarsi che l'area di lavoro sia all'aperto o che sia adeguatamente ventilata prima di introdursi nel sistema o condurre lavori a caldo. Mantenere un livello di ventilazione costante durante l’esecuzione del lavoro. La ventilazione dovrebbe essere in grado di disperdere in modo sicuro il refrigerante eventualmente rilasciato e di espellerlo all’esterno.

8) Controlli per l'attrezzatura di refrigerazione

In caso di sostituzione di componenti elettrici, questi devono essere idonei allo scopo e conformi alle speciche. Le linee guida di manutenzione e di assistenza fornite dal produttore devono essere seguite in ogni momento. In caso di dubbio, consultare l’assistenza tecnica del produttore. Eseguire i seguenti controlli sugli impianti che utilizzano refrigeranti inammabili: La dimensione della ricarica è proporzionale alle dimensioni della stanza in cui sono installate le parti contenenti refrigerante; Le prese di ventilazione stanno funzionando adeguatamente e non sono ostruite; Se viene utilizzato un circuito refrigerante indiretto, il circuito secondario deve essere vericato per controllare la presenza di refrigerante; L’etichettatura dell’attrezzatura appare visibile e leggibile. L’etichettatura e i segni illeggibili devono essere corretti; I tubi o i componenti di refrigerazione sono installati in una posizione tale che è improbabile che vengano esposti a sostanze che possano corrodere i componenti contenenti refrigerante, a meno che i componenti non siano costruiti con materiali resistenti alla corrosione o sono adeguatamente protetti dalla corrosione.

9) Controllo dei componenti elettriciMISURE DI SICUREZZA

La riparazione e la manutenzione dei componenti elettrici devono essere precedute da controlli iniziali di sicurezza e da procedure di ispezione dei componenti. In caso di guasto che potrebbe compromettere la sicurezza, non collegare l’alimentazione elettrica al circuito finché il guasto non viene risolto. Se il guasto non può essere risolto nell’immediato ma è necessario continuare l'operazione, deve essere utilizzata temporaneamente un’alternativa adeguata. Ciò deve essere segnalato al proprietario dell'apparecchio in modo che tutte le parti ne siano avvisate. I controlli iniziali di sicurezza devono includere: Che i condensatori siano scaricati: ciò deve essere eseguito in sicurezza per evitare il rischio di scintille; Che non ci siano componenti elettrici e cavi sotto tensione durante la carica, il recupero o lo spurgo del sistema; Che la messa a terra sia continua.

7. Riparazioni dei componenti sigillati

1) Durante la riparazione di componenti sigillati, è necessario staccare l’alimentazione elettrica dell'apparecchio su cui si lavora prima di rimuovere qualsiasi coperchio sigillato, ecc. Nel caso fosse assolutamente necessario avere un'alimentazione elettrica dell'apparecchio durante la manutenzione, è necessario utilizzare nei momenti più critici un meccanismo permanente di rilevamento delle perdite che possa avvisare di una situazione potenzialmente pericolosa.

2) Prestare particolare attenzione a quanto segue per garantire che lavorando sui componenti elettrici, il rivestimento

dell’apparecchio non venga alterato in modo tale da inuire sul livello di protezione. Ciò include danni ai cavi, numero eccessivo di connessioni, terminali non conformi alle speciche originali, danni alle guarnizioni, montaggio errato delle ghiandole, ecc. Assicurarsi che l'apparecchio sia montato in modo sicuro. Assicurarsi che le guarnizioni o i materiali di tenuta non siano danneggiati al punto da non servire più allo scopo di impedire l'ingresso di agenti inammabili. Le parti di ricambio devono essere conformi alle speciche del produttore. NOTA: L'uso di sigillante al silicone può inibire l'efficacia di alcuni tipi di apparecchiature per il rilevamento delle perdite. Per lavorare sui componenti a sicurezza intrinseca non è necessario isolarli.

8. Riparazione dei componenti a sicurezza intrinseca

Non applicare carichi permanenti induttivi o capacitivi al circuito senza assicurarsi che ciò non superi la tensione e il voltaggio consentiti per l'apparecchiatura in uso. I componenti a sicurezza intrinseca sono gli unici su cui si può lavorare in presenza di un'agente inammabile. L'apparecchio di test deve avere lo standard corretto. Sostituire i componenti solo con parti specicate dal produttore. Parti diverse potrebbero provocare l’ignizione del refrigerante nell'atmosfera a causa di una perdita.

Verificare che il cablaggio non sia sottoposto a usura, corrosione, pressione eccessiva, vibrazioni, spigoli taglienti o altre condizioni avverse. Il controllo deve anche tenere conto degli effetti dell’usura o delle vibrazioni continue provenienti da fonti quali compressori o ventilatori.

10. Rilevazione di refrigeranti inammabili

In nessuna circostanza si devono utilizzare potenziali fonti di ignizione durante la ricerca o il rilevamento di perdite di refrigerante. Non utilizzare torce ad alogenuri (o qualsiasi altro rilevatore che utilizzi una amma nuda).

11. Metodi di rilevamento delle perdite

I seguenti metodi di rilevamento delle perdite sono considerati accettabili per i sistemi contenenti refrigeranti infiammabili. I rilevatori di perdite elettronici devono essere utilizzati per rilevare refrigeranti inammabili, ma la sensibilità potrebbe non essere adeguata o richiedere una ri-calibrazione. (L'attrezzatura di rilevamento deve essere calibrata in un'area priva di refrigerante.) Assicurarsi che il rilevatore non sia una potenziale fonte di ignizione e che sia adeguato al refrigerante utilizzato. L'attrezzatura di rilevamento delle perdite deve essere impostata su una percentuale del LFL (limite inferiore di inammabilità) del refrigerante eMISURE DI SICUREZZA

deve essere calibrata sul refrigerante impiegato e sulla percentuale appropriata di gas (massimo 25%). I uidi per il rilevamento delle perdite possono essere utilizzati con la maggior parte dei refrigeranti, ma l'uso di detergenti contenenti cloro deve essere evitato in quanto il cloro può reagire con il refrigerante e corrodere il tubo di rame. In caso di sospetto di perdita, tutte le amme nude devono essere rimosse/estinte. Se viene rilevata una perdita di refrigerante che richiede la brasatura, tutto il refrigerante deve essere raccolto dal sistema o isolato (mediante valvole di intercettazione) in una parte del sistema lontano dalla perdita. L'azoto esente da ossigeno (OFN) deve quindi essere spurgato attraverso il sistema sia prima che durante il processo di brasatura.

12. Rimozione ed svuotamento

Quando si accede al circuito del refrigerante per effettuare riparazioni o per qualsiasi altro scopo devono essere usate le procedure convenzionali. Tuttavia, è importante seguire il protocollo suggerito poiché c’è il rischio di inammabilità. Rispettare la seguente procedura: Rimuovere il refrigerante; Spurgare il circuito con gas inerte; Evacuare; Spurgare di nuovo con gas inerte; Aprire il circuito tagliando o brasando. La carica del refrigerante deve essere recuperata negli appositi cilindri di recupero. Il sistema deve essere lavato con OFN per mettere in sicurezza l'apparecchio. Potrebbe essere necessario ripetere questa procedura più volte. Non utilizzare per questa procedura aria compressa o ossigeno. Il lavaggio deve essere compiuto eseguendo il pompaggio a vuoto nel sistema con l’OFN e continuando a riempire fino a raggiungere la pressione di esercizio, quindi satando all’esterno e inne portando vuoto. Questo processo deve essere ripetuto no a quando si ha più presenza di refrigerante all’interno del sistema. Quando viene utilizzata la carica nale di OFN, il sistema deve essere scaricato fino a raggiungere la pressione atmosferica per consentire la ripresa del lavoro. Questa operazione è assolutamente necessaria in caso di operazioni di brasatura sulle tubazioni. Assicurarsi che l'uscita per la pompa a vuoto non sia vicina a fonti di ignizione e ci sia un’adeguata ventilazione.

13. Procedure di ricarica

Oltre alle procedure di ricarica tradizionali, è necessario rispettare i seguenti requisiti. Evitare la contaminazione di diversi refrigeranti durante l’uso di apparecchiature di ricarica. I tubi o le tubazioni devono essere il più corto possibile per ridurre al minimo la quantità di refrigerante in essi contenuto. I cilindri devono essere mantenuti in posizione verticale. Assicurarsi che il sistema di refrigerazione sia collegato a una messa a terra prima di caricare il sistema con il refrigerante. Etichettare il sistema una volta completata la carica (se non è stato già fatto). Prestare estrema attenzione a non riempire eccessivamente il sistema di refrigerazione. Prima di ricaricare il sistema, esso deve essere sottoposto a prova di pressione con l’OFN. Il sistema deve essere sottoposto a prova di tenuta al termine della ricarica, ma prima della messa in servizio. Al termine,, deve essere effettuato un controllo di tenuta.

14. Messa fuori servizio

Prima di eseguire questa procedura, è essenziale che il tecnico abbia familiarità con l'apparecchiatura e tutte le sue speciche. È buona norma assicurarsi che tutti i refrigeranti vengano recuperati in modo sicuro. Prima di eseguire il lavoro, è necessario prelevare un campione di olio e di refrigerante nel caso sia necessaria un'analisi prima di riutilizzare il refrigerante rigenerato. È essenziale che l'energia elettrica sia disponibile prima dell'inizio dell'attività. a) Familiarizzarsi con l'apparecchiatura e il suo funzionamento.MISURE DI SICUREZZA

b) Isolare il sistema elettrico. c) Prima di iniziare la procedura, assicurarsi che: Siano disponibili attrezzature meccaniche per lo spostamento dei cilindri refrigeranti; e che tutti i dispositivi di protezione individuale siano disponibili e utilizzati correttamente; Il processo di recupero sia supervisionato in ogni momento da una persona competente; Le attrezzature di recupero e i cilindri siano conformi agli standard previsti. d) Se possibile, pompare a vuoto il sistema refrigerante. e) Se non è possibile ottenere il vuoto, realizzare un collettore in modo che il refrigerante possa essere rimosso da tutte le parti del sistema. f) Assicurarsi che il cilindro si trovi sulla bilancia prima di iniziare il recupero. g) Avviare la macchina di recupero e operare secondo le istruzioni del produttore. h) Non riempire eccessivamente i cilindri. (Non oltre l'80% di carica liquida).

i) Non superare la pressione di esercizio massima del cilindro, neanche momentaneamente.

j) Non appena i cilindri sono riempiti correttamente ed il processo è completo, assicurarsi che cilindri e attrezzatura siano immediatamente rimossi dal posto e che tutte le valvole di isolamento dell'apparecchiatura siano state chiuse. k) Il refrigerante recuperato non deve essere caricato in un altro sistema di refrigerazione a meno che non sia stato pulito e controllato.

L'apparecchiatura deve essere etichettata con la dichiarazione che è stata messa fuori servizio e svuotata del refrigerante. L'etichetta deve essere datata e rmata. Assicurarsi che sull'attrezzatura sia presente un’etichetta che indica che l'apparecchiatura contiene refrigerante inammabile.

Quando si rimuove il refrigerante da un sistema, per manutenzione o dismissione, si consiglia di procedere sempre in modo sicuro. Nel momento di trasferire il refrigerante nei cilindri, assicurarsi che vengano utilizzati solo cilindri di recupero del refrigerante corretto. Assicurarsi di avere a disposizione un numero di cilindri sufciente a contenere la carica completa. I cilindri da utilizzare devono essere designati specicatamente per il refrigerante recuperato e devono essere etichettati per quel refrigerante (ossia dei cilindri speciali per il recupero di quel refrigerante). I cilindri devono essere forniti di valvola di sicurezza e di valvole di intercettazione in buone condizioni. I cilindri di recupero vuoti vanno svuotati e, se possibile, raffreddati prima del recupero. L'attrezzatura di recupero deve essere in buone condizioni, deve essere fornita di relative istruzioni e deve essere idonea al recupero di refrigeranti inammabili. Inoltre, deve essere disponibile un set di bilance calibrate in buone condizioni. I tubi devono essere completi di giunti di disconnessione senza perdite e in buone condizioni. Prima di utilizzare la macchina di recupero, controllare che funzioni, che sia stata regolarmente sottoposta a manutenzione e che i componenti elettrici associati siano sigillati per evitare l’ignizione in caso di rilascio di refrigerante. Nel dubbio, consultare il produttore. Il refrigerante recuperato deve essere restituito al fornitore del refrigerante nel proprio cilindro di recupero e deve essere predisposta un’appropriata nota per lo Smaltimento dei Riuti. Non mescolare i refrigeranti nelle unità di recupero e soprattutto mai nei cilindri. Se si devono rimuovere compressori o olii per compressore, assicurarsi che siano stati svuotati ad un livello accettabile per garantire che non sia rimasto refrigerante infiammabile all'interno del lubrificante. Il processo di svuotamento deve essere eseguito prima di restituire il compressore ai fornitori. L’unico modo per accelerare questo processo è scaldando elettricamente il corpo del compressore. Il drenaggio dell’olio dal sistema deve essere eseguito in sicurezza.MISURE DI SICUREZZA

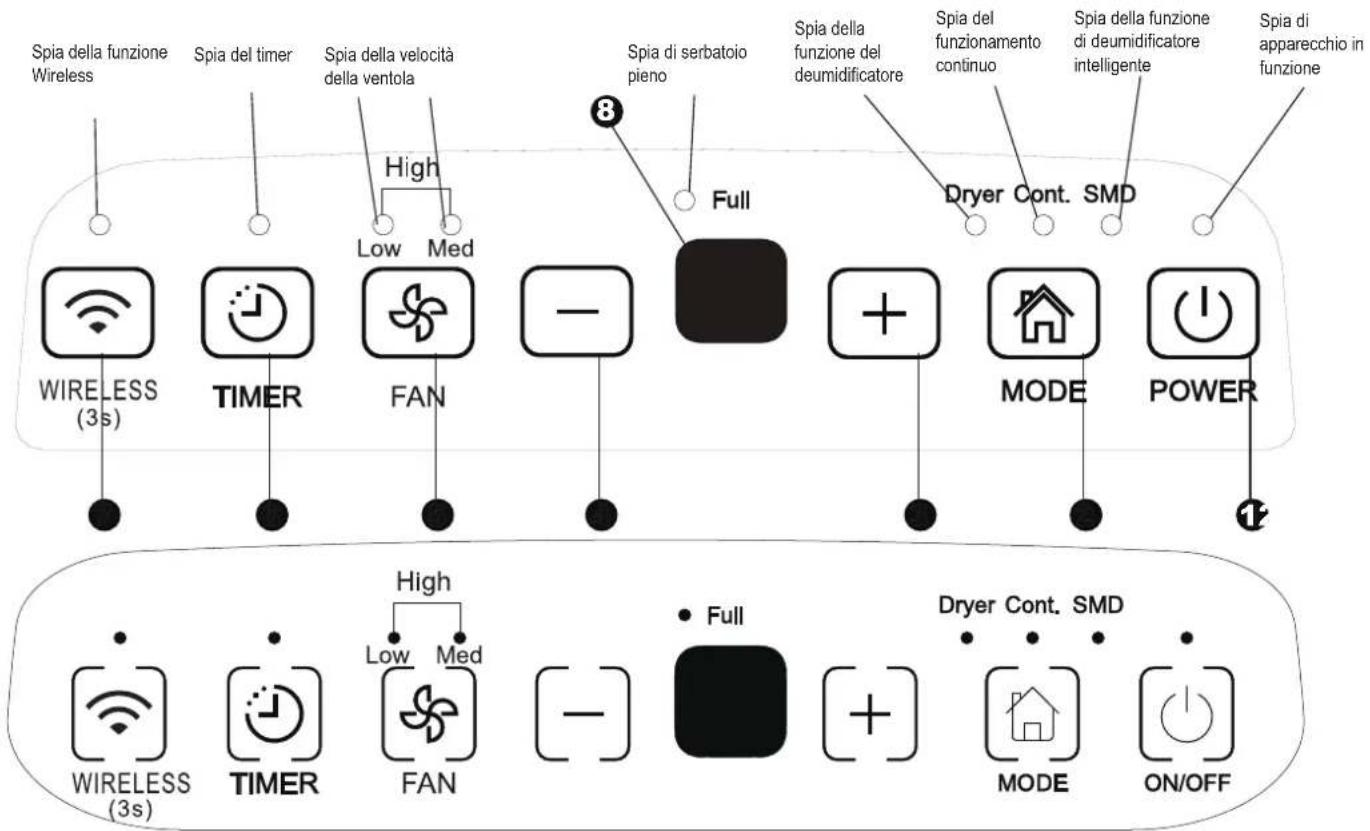

NOTA: Il pannello di controllo dell'apparecchio che hai acquistato potrebbe apparire leggermente diverso a seconda dei vari modelli.

Spia della funzione WirelessSpia del timerSpia della velocità della ventolaSpia di serbatoio pienoSpia della funzione del deumidicatoreSpia del funzionamento continuoSpia della funzione di deumidicatore intelligenteSpia di apparecchio in funzione Fig.1 Tasti di controllo Quando si preme il tasto per selezionare una delle modalità operative, l'apparecchio emetterà un beep per indicare che il cambiamento di modalità.

Tasto Accensione Premere per accendere e spegnere il deumidicatore. NOTA: Quando il compressore si avvia o smette di funzionare, l'apparecchio potrebbe fare un certo rumore, il che è normale.

Pannello delle Modalità Premere per scegliere la modalità desiderata tra Deumidicazione, Asciugatrice, Deumidicazione continua e Deumidicazione intelligente. NOTA: Le modalità di Asciugatrice e Deumidicazione intelligente sono opzionali.

• Tasti di controllo dell’umidità Il livello di umidità può essere impostato entro un intervallo che va dal 35% RH (umidità relativa) all’85% RH (umidità relativa) con incrementi del 5%. Per aria più secca, premi il comando e imposta un valore percentuale più basso (%). Per aria più umida, premi il comando e imposta un valore percentuale più basso (%).

Tasti di controllo del TIMER Utilizzare i tasti Su/Giù per impostare l’orario di avvio e spegnimento automatico da 0,0 a 24.

Tasti di controllo della ventola (Fan) Controlla la velocità della ventola. Premere per scegliere una delle 3 velocità della ventola: bassa, media e alta. La spia della velocità della ventola si illumina in corrispondenza delle diverse impostazioni della ventola. Tuttavia, se si sceglie una velocità elevata della ventola, si accenderanno anche le spie della velocità bassa e media.

Tasti del Timer Premere per avviare la funzione di avvio e spegnimento Auto, in combinazione con i tasti e .

Tasti di controllo wireless (opzionale) Premere questo tasto per 3 secondi per dare inizio alla modalità di connessione wireless. Il DISPLAY a LED visualizza il codice 'AP' (e l’apparecchio interrompe le altre funzioni) per indicare che è possibile impostare la connessione wireless. Se la connessione (router) ha esito positivo entro 8 minuti, l'apparecchio uscirà automaticamente dalla modalità di connessione wireless e l'indicatore Wireless si illumina. A questo punto l’apparecchio avvia le funzioni precedenti. Se non si riesce a stabilire una connessione entro 8 minuti, l'apparecchio esce automaticamente dalla modalità di connessione wireless.TASTI PER LA REGOLAZIONE DEL DEUMIDIFICATORE

Display Mostra la percentuale di umidità impostata (dal 35% all'85%) o il timer per l’avvio/arresto automatico (0 ~ 24), mostra inoltre la percentuale di umidità della stanza (precisione del 5%) in un range che va dal 30 al 90% di umidità relativa (RH). Codici di errore e codici di protezione: AS- Errore modulo sensore di umidità - Scollegare l'apparecchio e ricollegarlo alla fonte di energia. Se il problema continua, contattare l'assistenza tecnica. ES- Errore del sensore di temperatura - Scollegare l'apparecchio e ricollegarlo alla fonte di energia. Se il problema continua, contattare l'assistenza tecnica. P2- Il serbatoio è pieno o non è nella posizione corretta - Svuotare il serbatoio e ricollocarlo correttamente. Altre caratteristiche Spia di serbatoio pieno Si illumina quando il serbatoio è pronto per essere svuotato o quando il serbatoio viene rimosso o non viene riposizionato in modo corretto. Spegnimento automatico Il deumidificatore si spegne quando il serbatoio è pieno o quando il serbatoio viene rimosso o non viene riposizionato in modo corretto. Per alcuni modelli il motore della ventola può continuare a funzionare per 30 secondi. Auto scongelamento In caso di accumulo di ghiaccio sulle serpentine dell'evaporatore, il compressore si spegnerà e la ventola continuerà a funzionare no alla totale scomparsa della brina. NOTA: In modalità di sbrinamento automatico, si potrebbe sentire nell'apparecchio il rumore del liquido refrigerante che scorre, il che è normale. Attendere 3 minuti prima di riprendere l'operazione Quando l’apparecchio si spegne, non potrà essere riacceso per i 3 minuti successivi. Si tratta di una misura di protezione. L’apparecchio ricomincerà a funzionare automaticamente dopo 3 minuti. Modalità di deumidicazione intelligente (opzionale) Durante la modalità di deumidificazione intelligente, l'apparecchio verica automaticamente l'umidità dell’ambiente perché rimanga ad un livello confortevole del 45%~55%, dipendendo dalla temperatura ambiente. La funzione di impostazione dell'umidità non sarà valida. Riavvio automatico Se l'apparecchio si interrompe inaspettatamente per mancanza di corrente, si riavvierà automaticamente al ripristino della corrente, con l'impostazione della funzione precedente. Impostazione del timer

Premere per avviare la funzione di avvio e spegnimento Auto, in combinazione con i tasti e .

• Mentre l'apparecchio è in funzione, premere il tasto Timer per attivare la modalità AUTO STOP (spegnimento automatico). Ad apparecchio spento, premere questo tasto per attivare la funzione di AUTO START (accensione automatica).

-Premere o tenere premuto il tasto SU o GIÙ per modicare l'impostazione del timer con incrementi di 0,5 ore, no a 10 ore, quindi con incrementi di 1 ora no a 24 ore. Il controllo avvierà il conto alla rovescia del tempo rimanente no all'accensione dell’apparecchio.

Il tempo selezionato impostato verrà registrato in 5 secondi e quindi il sistema tornerà automaticamente a visualizzare la precedente impostazione di umidità.

Se si accende o si spegne l'apparecchio o se si imposta il timer su 0,0 la funzione Auto Start o Auto Stop verrà annullata.

Anche quando il display a LED visualizza il codice P2, la funzione Auto Start o Auto Stop verrà annullata. TASTI PER LA REGOLAZIONE DEL DEUMIDIFICATORETASTI PER LA REGOLAZIONE DEL DEUMIDIFICATORE

Modalità Dryer (Asciugatrice) (opzionale) L'apparecchio può eseguire la funzione di deumidificazione MASSIMA quando si trova in modalità Dryer (Asciugatrice). La velocità della ventola è impostata come alta NOTA:

La modalità Asciugatrice deve essere utilizzata in un ambiente chiuso, in cui non vengono aperte porte e nestre.

Per ottenere una maggiore deumidicazione, per prima cosa strizzare i vestiti bagnati.

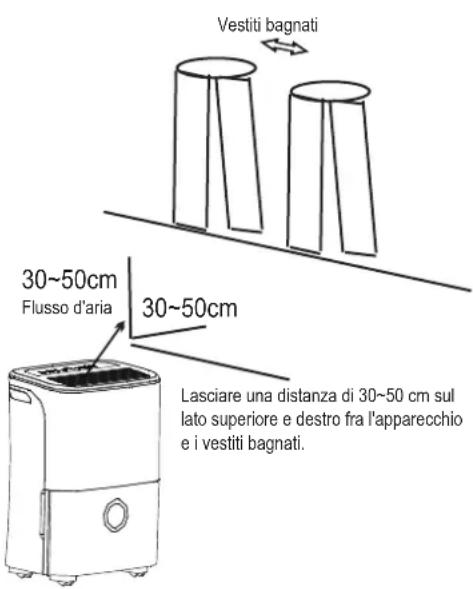

Assicurati di direzionare il usso d'aria sui vestiti bagnati (vedi Fig. A).

In caso di tessuti bagnati più pesanti, si potrebbe non ottenere una perfetta asciugatura.

• Non coprire l'uscita dell'aria dell'apparecchio con i vestiti. Potrebbe provocare surriscaldamento, incendio o danni all'apparecchio.

Non collocare i vestiti bagnati sulla parte superiore dell'apparecchio e non far cadere l'acqua all’interno dell'apparecchio. Potrebbe causare scosse elettriche, dispersione di corrente o danni all'apparecchio. 30~50cm 30~50cm Vestiti bagnatiFlusso d'aria Fig.A Lasciare una distanza di 30~50 cm sul lato superiore e destro fra l'apparecchio e i vestiti bagnati.TASTI PER LA REGOLAZIONE DEL DEUMIDIFICATORE

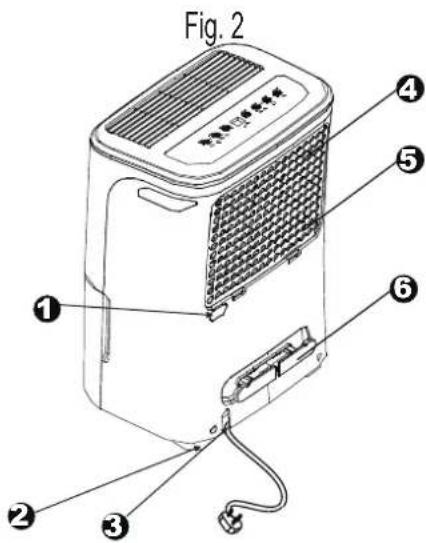

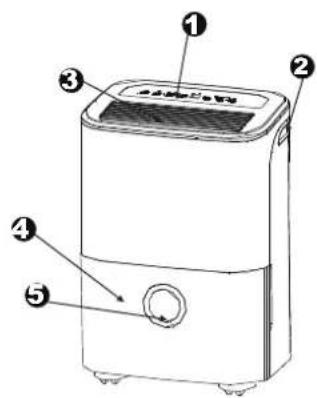

Identicazione delle componenti Davanti

Pannello di controllo

Maniglia (su entrambi i lati)

Griglia di uscita dell'aria

Finestra del livello dell'acqua

Cavo di alimentazione e spina

Griglia di presa d'aria

Filtro dell'aria (dietro la griglia)

Fascetta del cavo di alimentazione (utilizzata solo quando si mette a deposito l'apparecchio).

Fig. 3 NOTA: Le immagini nel manuale sono solo a scopo dimostrativo. La forma effettiva dell'apparecchio che hai acquistato potrebbe essere leggermente diversa, considerare l’aspetto reale. Le operazioni e le funzioni sono identiche.IDENTIFICAZIONE DELLE COMPONENTI

Posizionamento dell'apparecchio Un deumidicatore collocato in un seminterrato non sarà efcace relativamente a zone di immagazzinamento chiuse, come per es. un armadio, a meno che non vi sia un’adeguata circolazione dell'aria dentro e fuori dalla zona in questione.

Non usare all’aperto.

Questo deumidificatore è progettato esclusivamente per l’uso domestico in ambienti interni. Questo deumidificatore non può essere usato per uso commerciale o industriale.

Collocare il deumidificatore su una superficie liscia e piana, capace di sopportare il peso dell’unità con il serbatoio pieno.

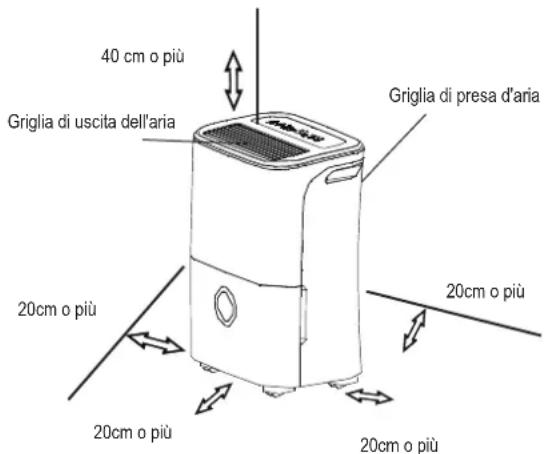

Lasciare almeno 20cm di spazio libero su entrambi i lati dell’unità per garantire una buona circolazione dell'aria.

Collocare l’unità in un’area in cui la temperatura non discende al di sotto di 5ºC (41ºF). In caso di temperatura inferiore ai 5ºC (41ºF) i tubi potrebbero congelarsi e di conseguenza l’apparecchio potrebbe danneggiarsi.

Posizionare l'unità lontano da asciugatrici, da stufe o da radiatori

Usare l’unità per evitare danni dovuti all’umidità in luoghi in cui sono conservati per esempio libri o altri oggetti di valore.

Usare il deumidificatore in cantine per evitare danni provocati dall’umidità.

Per una maggiore efcacia il deumidicatore deve essere usato in luoghi chiusi.

Chiudere tutte le porte, le finestre e le altre aperture verso l’esterno della stanza. 40 cm o più 20cm o più 20cm o più 20cm o più Fig. 4 20cm o più Griglia di uscita dell'aria Griglia di presa d'aria Rotelle (montare nei quattro angoli della parte inferiore dell’apparecchio)

• Non forzare le rotelle su tappeti e non spostare l’apparecchio con il serbatoio pieno. (L’apparecchio potrebbe rovesciarsi e far fuoriscire l’acqua.) NOTA: Le ruote sono facoltative, alcuni modelli sono senza. Utilizzo dell’apparecchio

La prima volta che si usa il deumidicatore, farlo funzionare per 24 ore continue.

Questa unità è progettata per funzionare in un ambiente con una temperatura compresa tra i 5°C / 41°F e i 32°C / 90°F e tra il 30% (RH) e l'80% (RH).

Se l’unità è stata spenta e si desidera riaccenderla rapidamente è necessario attendere almeno tre minuti prima di riattivarla perché possa riprendere normalmente il suo funzionamento.

Non collegare il deumidificatore a una presa alla quale sono collegati anche altri dispositivi elettrici.

Selezionare una posizione adeguata e assicurarsi che si possa accedere facilmente a una presa di alimentazione elettrica.

Inserire la spina del cavo di alimentazione in una presa con collegamento a terra.

Assicurarsi che il serbatoio d’acqua sia in corretta posizione. In caso contrario l’unità non funzionerà correttamente. NOTA: Quando l’acqua nel serbatoio raggiunge un certo livello, prestare particolare attenzione nello spostamento dell’apparecchio per evitare fuoriuscite.

Rimozione dell'acqua di condensa Esistono due modi per rimuovere l'acqua di condensa.

• Quando il serbatoio è pieno, la spia Pieno si illumina e il display digitale mostra P2.

Estrarre leggermente il serbatoio. Afferrare bene la maniglia destra e sinistra ed estrarre completamente il serbatoio facendo attenzione a non far cadere l’acqua. Non appoggiare il serbatoio per terra, in quanto ha una base irregolare. Altrimenti il serbatoio potrebbe rovesciarsi e far cadere l’acqua.

Buttare l’acqua e riposizionare il serbatoio. Per poter usare il deumidicatore, il serbatoio deve essere correttamente riposizionato nell’apposita sede.

L’unità si riattiverà dopo aver ricollocato il serbatoio in posizione corretta.

2. Afferrare bene entrambi i lati del serbatoio applicando una

forza uniforme ed estrarlo dall'apparecchio. Fig 6

Quando si rimuove il serbatoio, evitare di toccare i componenti all’interno dell’apparecchio. Ciò potrebbe danneggiare il prodotto. Assicurarsi di inserire il serbatoio con molta cautela e fino in fondo all’interno dell’apparecchio.

Se il serbatoio è deformato o se non viene adeguatamente riposizionato, è possibile che il deumidificatore non funzioni.

Quando si estrae il serbatoio per svuotarlo, asciugare i ogni residuo d’acqua nello stesso.

Rimozione dell'acqua di condensa

2. Drenaggio continuo

• L’acqua di condensa può essere svuotata in uno scarico sul pavimento collegando un tubo (non incluso) all’apparecchio.

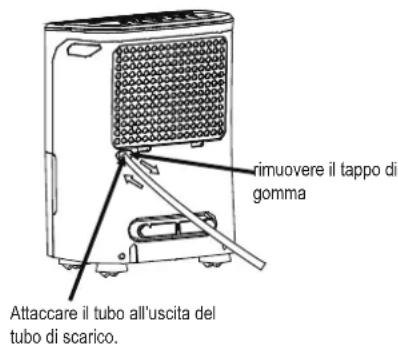

Rimuovere il tappo di gomma dall'uscita del tubo di scarico. Attaccare un tubo di scarico (ID = 13,5 mm) e farlo arrivare no ad uno scarico nel pavimento o ad un altro sistema di scarico idoneo (vedi Fig.7).

Assicurarsi che il tubo sia sicuro in modo che non ci siano perdite.

Direziona il tubo verso lo scarico, assicurandoti che non si formino pieghe che interrompano il usso dell’acqua.

Posizionare l'estremità del tubo nello scarico e assicurarsi che l'estremità del tubo sia in piano o in basso per consentire regolarmente il usso dell'acqua. Non lasciare mai andare

Assicurarsi che il tubo dell'acqua sia più basso dell'uscita del tubo di scarico.

Selezionare l'impostazione di umidità desiderata e la velocità del ventilatore sull'unità per consentire lo scarico continuo. NOTA: Quando non si utilizza la funzione di drenaggio continuo, rimuovere il tubo di scarico dall’uscita e rimontare il tappo di gomma dello scarico. Manutenzione e pulizia del deumidicatore Prima di procedere con alla pulizia, spegnere il deumidicatore e staccare la spina dalla presa a muro.

1. Pulizia della griglia e del rivestimento

• Utilizzare acqua e un sapone neutro Non usare candeggina o prodotti abrasivi.

• Non spruzzare acqua direttamente sull'unità principale. Ciò potrebbe causare una scarica elettrica, il danneggiamento del sistema di isolamento e l’ossidazione dell’apparecchio.

Le griglie di ventilazione si intasano facilmente, utilizzare quindi un aspirapolvere o una spazzola per pulirle.

2. Pulizia del serbatoio

Più o meno una volta al mese pulire il serbatoio in modo da prevenire la formazione di muffe, funghi e batteri. Riempire parzialmente il serbatoio con acqua pulita e aggiungere un po' di detergente delicato. Agitare il liquido intorno alle pareti del serbatoio, quindi svuotarlo e risciacquarlo. NOTA: Non mettere il serbatoio in lavastoviglie. Dopo la pulizia, il serbatoio deve essere correttamente riposizionato nell’apposita sede affinché il deumidificatore funzioni. rimuovere il tappo di gomma Attaccare il tubo all'uscita del tubo di scarico. Fig.7USO CORRETTO E MANUTENZIONE

USO CORRETTO E MANUTENZIONE

Il ltro, situato dietro la griglia frontale deve essere controllato e pulito almeno ogni due settimane o più spesso se necessario. NOTA: NON SCIACQUARE IL FILTRO O METTERLO IN LAVASTOVIGLIE. Estrazione:

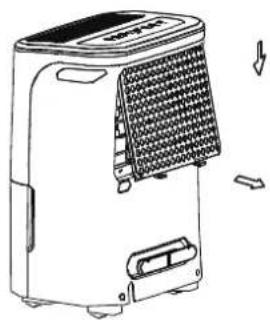

Afferrare la linguetta del filtro e tirarla verso l'alto, quindi estrarla come mostrato in Fig.8.

Pulire il filtro con acqua tiepida e sapone. Risciacquare e lasciare asciugare il filtro prima di rimetterlo a posto. Non lavare il ltro in lavastoviglie. Montaggio:

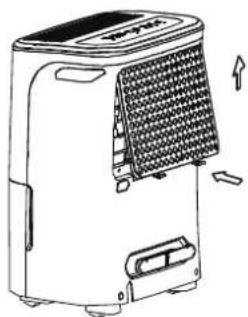

Inserire il filtro dell'aria nell'unità dal lato inferiore al lato superiore. Vedi Fig.10. Attenzione: NON utilizzare il deumidificatore senza filtro perché lo sporco e le altre impurità possono accumularsi all’interno del deumidicatore e pregiudicarne il corretto funzionamento. Fig. 8 Fig. 9 Fig. 10 NOTA: Il mobiletto e la parte anteriore possono essere spolverati con un panno privo di olio o lavati con un panno inumidito in una soluzione di acqua tiepida e detergente delicato per lavastoviglie. Risciacquare abbondantemente e asciugare. Non usare mai detergenti aggressivi, cera o smalto nella parte frontale del mobiletto. Assicurati di strizzare l'acqua in eccesso dal panno prima di pulire i tasti. L'eccesso di acqua all'interno o attorno ai tasti può causare danni all'apparecchio. Manutenzione e pulizia del deumidicatore

4. Se non si usa l’apparecchio per lunghi periodi

• Dopo aver spento l'apparecchio, attendere un giorno prima di procedere con lo svuotamente del serbatoio.

Pulire l’unità principale, il serbatoio dell'acqua e il filtro dell'aria.

Coprire l'apparecchio con un sacchetto di plastica.

Conservare l'apparecchio in posizione verticale in un luogo asciutto e ben ventilato.USO CORRETTO E MANUTENZIONE

Prima di rivolgersi al servizio assistenza, consultare il graco seguente. Problema Controlli L'apparecchio non si accende

• Assicurarsi che la spina del deumidicatore sia inserita completamente nella presa.

Controllare la scatola del fusibile / interruttore automatico.

Il deumidificatore ha raggiunto il livello preimpostato o il serbatoio è pieno.

Il serbatoio dell'acqua di condensa non è nella posizione corretta. L’apparecchio non deumidifica sufficientemente la stanza

• Non si è fatto funzionare per un tempo sufciente a eliminare l’umidità.

Il controllo dell'umidità potrebbe non essere impostato su un valore sufcientemente basso.

Controllare che tutte le porte, nestre e altre aperture della stanza siano ben chiuse.

La temperatura della stanza è troppo bassa, inferiore a 5°C (41°F).

C'è una stufa a cherosene o qualcosa che emana vapore acqueo nella stanza. L'apparecchio è molto rumoroso durante il funzionamento

• Il ltro dell'aria è ostruito.

• L'apparecchio è inclinato anziché verticale come dovrebbe essere.

• La supercie di appoggio non è piana. Ghiaccio sulla serpentina.

• È normale. Il deumidificatore ha una funzione di sbrinamento automatico. Acqua sul pavimento

Il collegamento del tubo o tra il tubo e il connettore potrebbe essere allentato.

• Si intende utilizzare il serbatoio per raccogliere l'acqua, ma il tappo di scarico della parte posteriore è stato rimosso. ES, AS o P2 compaiono sul display.

• Sono di codici errore o codici protezione Vedi la sezione TASTI DI CONTROLLO DEL DEUMIDIFICATORE.Il design e le speciche sono soggetti a modiche senza preavviso al ne del miglioramento del prodotto. Consultare il distributore o il produttore per ulteriori dettagli. Eventuali aggiornamenti del manuale verranno caricati sul sito Web del servizio, si prega di verificare la versione più recente.DESSÉCHEUSE
