DG30DEN7 - Deshumidificador COMFEE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Deshumidificador
Marca	Comfee
Modelo	DG30DEN7
Capacidad de extracción	Aproximadamente 30 L/día (estimado)
Depósito de agua	Depósito extraíble de aproximadamente 5 L (estimado)
Modos de vaciado	Depósito extraíble o drenaje continuo (manguera no incluida)
Refrigerante	R290 (inflamable)
Alimentación	220-240 V ~ 50 Hz
Potencia nominal	Aproximadamente 300 W (estimado)
Dimensiones	Aproximadamente 60 x 35 x 50 cm (An x Pr x Al, estimado)
Peso	Aproximadamente 14 kg (estimado)
Nivel de ruido	Aproximadamente 48 dB (estimado)
Funciones principales	Deshumidificación, secado, continuo, inteligente
Temporizador	Programable de 0 a 24 horas (auto-inicio/parada)
Velocidades del ventilador	Baja, media, alta
Pantalla	LED: humedad ambiente, ajuste, códigos de error
Rango de humedad ajustable	35 % HR a 85 % HR en incrementos del 5 %
Rango de temperatura de funcionamiento	5 °C a 32 °C
Descongelación automática	Sí, parada del compresor y ventilación continua
Reinicio automático	Sí, después de un corte de energía
Filtro de aire	Lavable, limpiar cada 2 semanas
Mantenimiento	Limpieza regular del depósito, filtro y rejilla
Seguridad	Parada automática si el depósito está lleno o mal colocado; protección contra sobrecalentamiento
Piezas de repuesto	Filtro de aire, depósito de agua, manguera de drenaje (no incluida)
Reparabilidad	Intervención de un técnico certificado (refrigerante inflamable)
Uso previsto	Solo interior residencial

Preguntas frecuentes - DG30DEN7 COMFEE

¿Qué significa el código P2 en la pantalla?

El código P2 indica que el depósito de agua está lleno o mal colocado. Vacíe el depósito y colóquelo correctamente para que el aparato vuelva a funcionar.

¿Qué hacer si la pantalla muestra ES o AS?

ES es un error del sensor de temperatura, AS un error del sensor de humedad. Desenchufe el aparato y vuelva a enchufarlo. Si el error persiste, contacte al servicio posventa.

El aparato no se enciende, ¿qué verificar?

Verifique que el enchufe esté bien insertado y que el disyuntor no haya saltado. Asegúrese de que el depósito esté correctamente instalado y que el aparato no haya alcanzado el nivel de humedad ajustado.

¿Por qué hay agua en el suelo?

Esto puede deberse a una manguera de drenaje mal conectada o al tapón de drenaje trasero mal colocado. Verifique las conexiones y que el tapón esté bien colocado si usa el depósito.

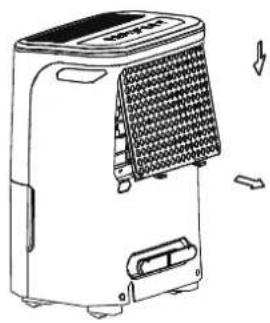

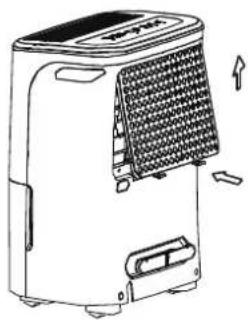

¿Cómo limpiar el filtro de aire?

Retire el filtro tirando de la lengüeta, lávelo con agua caliente y jabón, enjuague y séquelo completamente antes de volver a colocarlo. Nunca ponga el filtro en el lavavajillas.

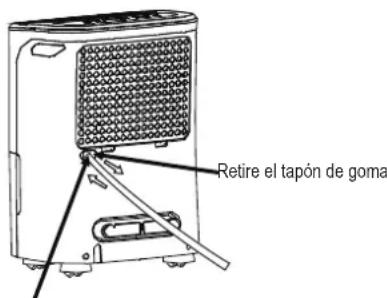

¿Cómo instalar el drenaje continuo?

Retire el tapón de goma de la salida trasera, fije una manguera de 13,5 mm de diámetro interior y diríjala hacia un desagüe de suelo. Asegúrese de que la manguera esté en pendiente descendente y sin pliegues.

¿Por qué se forma escarcha en los serpentines?

Es normal a baja temperatura. El aparato dispone de una función de descongelación automática que detiene el compresor y hace girar el ventilador para eliminar la escarcha.

¿Cómo usar el modo de deshumidificación inteligente?

Presione el botón Modo hasta seleccionar el modo inteligente. El aparato mantiene automáticamente la humedad entre 45% y 55% HR según la temperatura ambiente. El ajuste manual de humedad está desactivado.

¿Cómo ajustar el temporizador para una parada automática?

Cuando el aparato esté funcionando, presione el botón Timer, luego use las flechas arriba/abajo para ajustar el retraso (0,5 a 24 h). El temporizador se valida automáticamente después de 5 segundos.

¿Cuál es la superficie mínima recomendada para el uso?

El aparato debe usarse en una habitación de al menos 4 m² para asegurar una buena ventilación y evitar los riesgos relacionados con el refrigerante inflamable R290.

MANUAL DE USUARIO DG30DEN7 COMFEE

3. Pulizia del filtró

Al utilizes este deshumidificador en paises europeos, debe seguirse la informacion mostrada a continuacion:

ELIMINACION: No se deshaga de este producto como residuo urbano sin clasificar. Estos residuos deben ser recolectados por separado para tratamiento especial.

Está prohibido deshacerse de este aparato como basura domestica.

Para su eliminación, hay varias posibilidades:

A) El ayuntimiento establiece sistemas de recoleccion, por los que los residuos electronicos peuvent ser eliminados al menos sin coste para el usuario.
B) Al comprar un producto nuevo, el vendedor se llevará el producto anterior al menos Gratisamente.
C) El fabricante se llevará el aparato anterior para su eliminación al menos sin COSTE para el usuario.
D) Dado que los produits viejos contienen material valioso, pueda venderse a chatarreros.

La eliminación incontrada de residuos en bosques y enternos naturales pone en peligro su salute susistencias perjudiciales se filtran en aguas subterraneas y se integran en laceda alimenticia.

CONTENIDOS

MEDIDAS DE SEGURIDAD

Alerta 2

Precaución 3

Informacion Elctrica 4

ALERTAS (sólo para los que usesan refrigerante R290/R32) 5

BOTONES DE CONTROL EN EL DESHUMIDIFICADOR

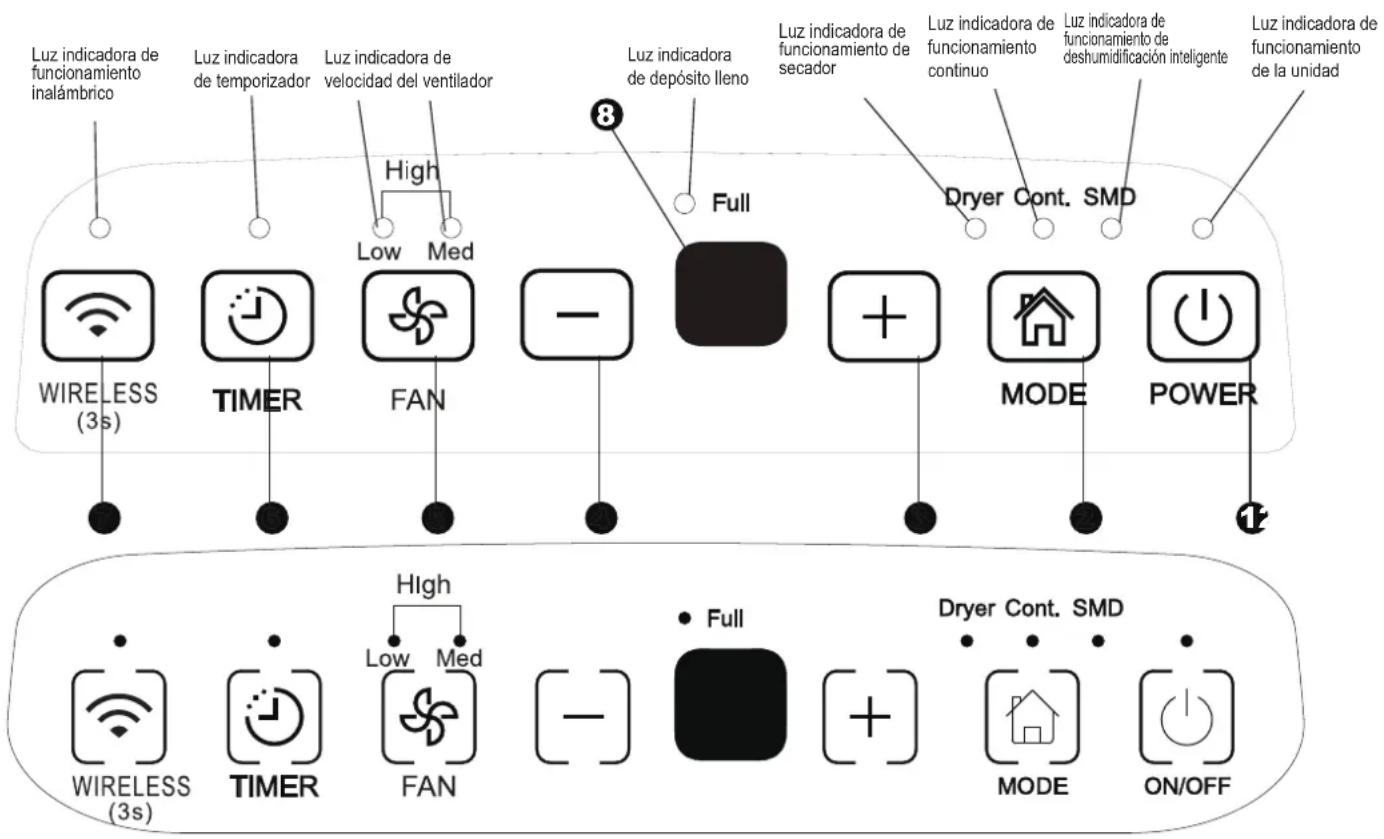

Panel de control 11

Otras functions 12

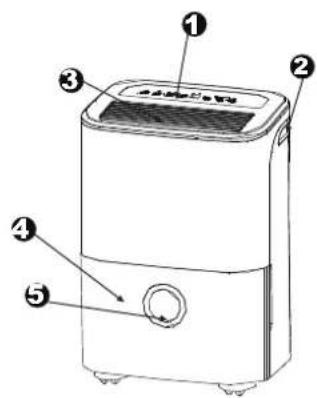

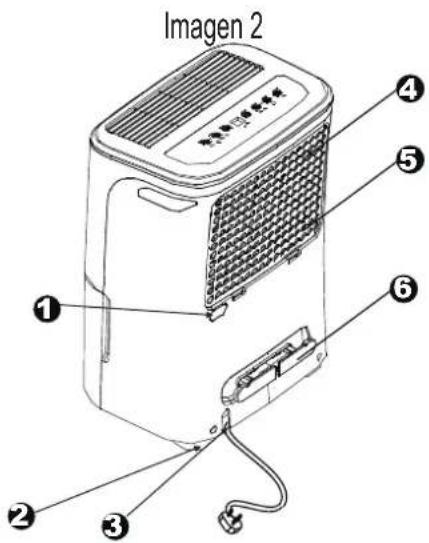

IDENTIFICACION DE LAS PIEZAS

Identificacion de las piezas 14

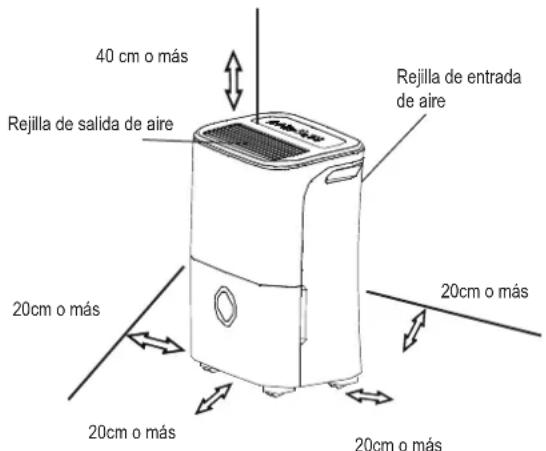

Colocacion de la unidad 15

Al usar la unidad 15

Retirar el agua acumulada 16

Cuidado y limpieza del deshumidificador 17

CONSEJOS PARA RESOLUCION DE PROBLEMAS

Consejos para resolution de problemas 19

Lea Este Manual

En su interior, encontrará muchos consejos útiles sobre como usar y preservar correctamente su deshumidificador. Tan sólo un peuño cuidadopreventivo por su parte pueda ahorrarle mucho tiempo y dinero durante la vidautilde su deshumidificador. Encontrará muchas soluciones a problemas comunes en la tabla de resolution de problemas. Si consulta nuestra tabla de resolution de problemas,uede que no necesite llamar a nuestro service技术和.

Para prevenir lesiones del usuario u或其他 personas, y daños materiales, deben seguirse las instruccionesmostatadas a continua. Un uso Incorrecto debido a no seguir las instrucciones pueda causar lesiones o daños.

La gravedad se clasifica por las siguientes indicaciones.

ADVERTENCIA Este=simbolo indica la posibiliad de muerte o lesión grave.

ARECAUCION Este=simbolo indica la posibiliad de lesión o daño material.

• Los significados de los símbolos usados en este manual se muestran a continuación.

Nunca hagaerto.
Hagayoeste siempre

ADVERTENCIA
No exceeda la potencia del enchufelectrico o del dispositivo deconexión.	No haga fácilar ni detenga launidad insertando o tirando delenchufel del cable.	No utilize un cable dañado o depotencia no especificada
En caso contrario,ouldacauseuna descargaelectrica o un incendodebido a una generación de calorexcesiva.	Podría Causea una descarga electrica o un incendio debido a la generaciónde calor.	Podría Causea una descarga electrica o un incendio.
No modifique la longitud del cableni comparatelenchufe conotrosaparatos.	No connecte ni desconnecte elenchufe con las manos humedes omojadas.	No coloque launidad cerca de unafuente de calor.
Podría Causea una descargaelectrica o un incendodebido a la generaciónde calor.	Podría Causea una descargaelectrica.	Las piezas deplástico podriónderretirse e incendiarse.
Desconecte launidad en caso desonido uolor extraño, o si salehumo de ella.	NuncaDebe intentardesmontar orepairarlainstitutionalstedimso.	Antes delimpiarlainstitutionalapáquela ydesenchufela.
Podría Causea una descargaelectrica o un incendio.	Podría Causea fallos en laquina ouna descargaelectrica.	Podría Causea una descargaelectrica olesiones.
No utilise laquina cerca de gasinflamabile ocombustibles, comogasolina, benceno, disolvente, etc.	No beba ni use el agua filtrada delidad.	No retire el depósito de aguadurante elfuncionamento.
Podría Causea una explosión o unincendio.	Tienecontaminantes quepodriónhacerleenermar.	Podría evitarque el depósito proteja lainstitutional ycauseruna descargaelectrica.

PRECAUCION

No utilise launidad en espacios微量元素.

• La falta de ventilación puede causar sobrecalentimiento e incendios.

No coloque la unidad en lugares.
dontedodruidesalpicada por
agua.

• El agua podra entrada en la unidad y afectar al aislamento. Podria Causea una descarga electrica o un incendio.

Coloque launidad en el suejo, sobre un lugar nivelado y resistente.

• Si la unidad vuelca, podra Causear que el agua se derame y provoque daños materiales, o cause una descarga electrica o un incendio.

PRECAUCION

No tape las aberturas de entrada o descarga con trapos o toallas.

• Una falta de circulación de aireSEO
• suece causar sobrecalentimiento e
• incendios.

Debe tenerse cuidado si se utilizes la unidad en habitaciones con las siguientes personas:

• Bebes, niños, personas mayores, y personas no sensibles a la humedad.

No la utilise en zonas en las que se manejen produits químicos.

• Esto deteriorará la unidad debido a los productos químicos y diluyentes disueltos en el aire.

Nunca meta los dedos u objetivos extraños en rejoillas o aberturas. Ponga especial atencion en avisar a los niños de这些东西peligos.

• Podria Causeauna descargaelectrica ofallos enelaparato.

No coloque objetos pesados sobre el cable y asegürese de que el cable no está comprimido.

Haypeligrodincendioodescarga electrica.

No se suba ni se siente sobre la unidad.

Inserte sempre los filtros de forma segura. Limpie los filtros cada dos semanas.

• Un funciona en sin filtres podra causerfallos.

Si entra agua en launidad, apáguela y desconectela, y contacte con un的技术o de servicios especialido.

• Podria Causefallos del aparato o accidentes.

No coloque macetas u otros recipientes de agua sobre la unidad.

• El agua podra derramarse bajo de la unidad, causando fallo del aislamento y descargas electricas o incendios.

PRECAUCION

• Este aparato pueda ser utilisé por niños de 8 años o más y por personas con capacities mentales, fibras o sensoriales reducidas o limitadas, o carentes de experiencia y conocimiento si han recubierto formación o supervisión sobre el uso seguro del aparato y comprenden losPEGROS que implica. Los niños no debenigar con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión (aplicable para los paises europeos)

• Este aparato no estáaxyeado para ser usado por personas (niños incluidos) con capacidades mentales, ficas o sensoriales. reduidas orimitadas, o carentes de experiencia y conocimiento, a no ser que hayan recibo formacion o supervision sobre el uso del aparato por una persona responsable de su seguidad. Los niños deben ser vigilados para asegurarde que no jueguen con el aparato (aplicable para los paises no europeos).

• Si el cable de alimentacion está dañado, debe ser reemplazado por el fabricante, su servicios技术和 other persona de calidad similar, para evitar riesgos.

• El aparato debe ser instalado de acuerdo con las leyes naciales sobre cableado.
• Los aparatos con calentador eletrico deben estar al menos a 1 metro de distancia de materiales combustibles.
• Contacte con el servicios专业技术o autorizzato para la reparacion o elostenimiento de esta unidad.
• No utilise el enchufe si está flojo o dañado.
• No utilise su deshumidificador en habitaciones humedas, como bños o cuartos de lavado.
  No utilise este producto para otras funciones que no sean las descritas en este manual de instrucciones.
• Contace con un instaladorriallicado para la instalacion de esta unidad.
• Si el deshumidificador recibe un golpe durante su uso, apague la unidad y desenchufela inmediamente de la toma de corriente. Revise visualmente la unidad para asegurar de que noonga daños.
  Si sospecha que la unidad ha sido dañada, Solicite la asistencia de un先进技术 o del service al cliente.
  En caso de tormentas,debecortarse el suministro eletrico para evitar daños a laquina debidos a los rayos.
• Para reducir el riesgo de incendios o descargas electricas, no utilise este ventilador conrialquier dispositivo de control de velocidad de estado solido.
• No pase el cable por debajo de alfombras. No tape el cable con alfombras, tapetes o cubiertas similares. No pase el cable por debajo de muebles o electrodomesticos. Disponga el cable lejos de zonas transitadas, donde no se pueda tropezar con el.
• No abra la unidad durante su funciona.
• Al retiring el filtro de aire, no toque las partes metálicas de la unidad.
• Sujete el enchufe por el cabezal al retirarlo de la toma de corriente.

Información Eléctrica

• La plac del fabricante está situada en el panel trasero de la unidad datos electricos y otros datos技术和pecificos de esta unidad.
• Asegürese de que la unidad está connectada correctamente a una toma de tierra. Para minimizar ríesgos de descargas e incendios, es importante una toma de tierra adecuada. El cable de alimentación electrónica está equipado con un enchufe con toma de tierra de tres espigas como medida de protección contra el ríesgo de descargas.
• Su unidad debe serutiliza conuna toma de corriente de pared connectada a tierra correctamente. Si la toma de corriente de pared que pretende utilizing no está connectada a tierra correctamente o protegida por un fusible de action retardada o por un disyuntor de circuito (el fusible o el interruptor de circuitorequireidosson determinados por la corriente maxima de la unidad. La corriente maxima está indicada en la plac situation en la unidad), haga que un electricista qualificado instale el receptaculo correcto.
• Asegürese de que el receptáculo del enchufe sea accesible tras la instalacion de la unidad.
• No utilise alargadores de cable ni adaptadores con esta unidad. De todas formas, si fuera necessario utiliser un alargador, utilise solo uno certificado como alargador de cable "para deshumidificador" (disponible en la mayoría de ferreterías).
• Para evitar la posibidad de lesiones personales, desenchufe siempre la unidad antes de su instalacion y/o reparacion.
• Todo el cableado debe realizarse estrectamente de acuerdo con el diagrama de cableado en el deflector central de la unidad (tras el deposito de agua).

Tenga en cuenta las specifications del fusible.

La plac de circuito (PCB) de la unidad está diseada con un fusible para proportionar proteccion contra sobrecargas. Las specifications del fusible estan grabadas en la plac del circuito, y son: T 3.15A/250V (o 350V), etc.

NOTA: Todas las imagenes de este manual tienen solo fines explicativos. La forma real de la unidad que usted ha comprado peut ser ligeramente diferente, pero la operation y las functions son las mismas.

Nota Sobre Gases Fluorados

• Los gases fluorados de efecto invernadero estan contentidos en equipamento sellado herméticamente. Para informacion espeifica sobre el tipo, la cantidad y el CO2 equivalente en toneladas de los gases fluorados de efecto invernadero (en algunos modelos), por favor consulte la etiqueta correspondiente en la propia unidad.

• La instalación, el servicios专业技术, el mantenimiento y la reparación de estaunidad deben ser realizados por un的专业certificado.

• La desinstalación y el reciclaje del producto deben ser realizados por un的技术ico certificado.

ALERTAS (sólo para los que usesan refrigerante R290/R32)

• No utilise autres medios para acelerar el proceso de descongelacion o para limiar que no Sean los recomendados por el fabricante.
• El aparato debe guardarse en una habitacion sin fuentes de ignacion en continuo的功能amiento (por exemple:llamas abiertas, aparatos de gas o calentadores electricos en functionamento).
• No perforar ni quemar.
• Tenga en cuenta que los refrigerantes podrjan ser inodoros.
• El aparato debe ser instalado,utilizo y guardado en una habitacion con un area de sueo de mas de 4 m2.
• Debe tenerse en cuenta el cumplimiento de las regulaciones naciales sobre gas.
• Mantenga las aberturas de ventilación libres de obstáculos.
• El aparato debe ser guardado para evaporar que haya daños mecánicos.
• Una alerta de que el aparato debe ser guardado en una zona bien ventilada en la que el tameno de la habitacion se corresponda con el area de la habitacion especificada para el functionamento.
• Cualquier persona implicada en el trabajo o el desmontaje de un circuito refrigerante debe poseer un certificado valido de una autoridad evaluadora acreditada por la industria, que valida su competencia para manejar refrigerantes de forma segura de acuerdo con una asignacion de evaluacion reconocida por la industria.
• El servicios Tecnico solo deben ser realizado de acuerdo a las recomendaciones del fabricante del equipo. El mantenimiento y la reparacion querequireanla asistenciadeotro personalcualificadodebenserrealizados bajo la supervisionde la persona competente en el uso de refrigerantes inflamables.

Precaución: Riesgo de incendio/materiales inflamables (Sólorequiredo para unidadesR32/R290)

AVISO IMPORTANTE: Lea atentamente este manual antes de instalar o utiliser su nuova unidad. Asegúrese de conservar este manual para futuras consultas.

Explicacion de los simbolos ygstrados en la unidad (solo para la unidad que uses el refrigerante R32/R290):

ADVERTENCIA	Este=simbolo indica que este aparato usa un refrigerante inflamable. Si el refrigerante se fuga y se expone a una fuente de ignación externa, hay riesgo de incendio.
PRECAUCión Este=simbolo indica que la operación manual debe realizarse con cuidado.	Este=simbolo indica que una persona del serviceo的专业oDebería manejar este equipo consultando el manual de instalación.
PRECAUCión	Este=simbolo indica que hay información disponible en el manual de operación o en el manual de instalación.

ALERTAS (sólo para usar el refrigerador R290/R32)

1. Transporte de equipo que contiene refrigerantes inflamables

Consulte las regulaciones de transporte

1. El marcado de este equipo utilizes signos

Consulte las regulaciones locales

1. Eliminación de equipos que utilizen refrigerantes inflamables

Consulte las regulaciones naciales

1. Almacenimiento de equipo/aparatos

El almacenimiento del equipo debe realizarse de acuerdo con las instrucciones del fabricante.

1. Almacenamento de equipo embalado (no vendido)

Debe protegerse del embalaje de almacenamento para que no haya daño mecánico que cause fugas de la energia del refrigerante.

El número máximo de piezas del equipo que se permiten almacenar juntas sera determinado por las regulaciones locales.

1. Información de revisión

1) Comprobaciones de la zona

Antes de comenzar a trabajo con sistemas que contenga refrigerantes inflamables, deben realizarse comprobaciones de seguridad para asegurar de que el risco de ignacion está minimazo. Para la reparacion del systeme de refrigeracion, deben tomarse las siguientes precauaciones antes de realizareworks en el systema.

2) Procedimiento de trabajo

El trabajo de ser realizado bajo un procedimiento controlado para minimizar el riesgo de que haya vapor o gas inflamable cuando se realiza el trabajo.

3) Zona de trabajo general

Todo el personal de mantenimiento y otheras personas tratajando en la zona local deben ser instruidas en la naturaleza del trabajo que se está realizando. Debe evitarseeworkar en espacios reducidos. La zona alrededor del espacio de trabajoDebe ser marchada. Aseguese de que las conditiones Dentro de la zona son seguras mediate el control de material inflamable.

4) Comprobación de presencia de refrigerante

La zona debe ser revisada con un detector de refrigerante adecuado antes y durante el trabajo, para asegurar que el先进技术 está al corrente de los potencias ambientes inflamables. Asegúrese de que el equipo de detectación de fugas usado es apto para refrigerantes inflamables, p. ej. no chispeante, sellado adeuadamente o intrinsecamente seguro.

5) Presencia de extintor de incendios

Si se va a realizar某个 trabajo en caliente en el equipo de refrigeracion o en una pieza vinculada, debe tenerse a mano equipo de extincion de incendios. Tenga un extintor de incendios de polvo seco o de C02 jusqu a la zona dearga.

6) Sin fuentes de ignación

Ninguna persona que realizice trabajo relacionados con un sistema de refrigeracion que impliquen exposacion a una tuberia que contiene o ha contentido refrigerante inflamable debe using qualier fuente de ignacion de tal forma que可以使 provocar risso de incendios or explosions. Todas las posibles fuentes de ignacion, incluyendo cigarrillos, deben mantenerse suficientamente lejos del lugar de instalacion, reparacion, retirada y eliminacion, durante las que el refrigerante inflamable pueda ser liberado al espacio circundante. Antes de realizarse el trabajo, la zona alrededor del equipo debe ser examina para asegurar de que no haya peligro de incendio ni riesgo de ignacion. Deben做不到e senales de No Fumar.

7) Zona ventilada

Asegürese de que la zona está al aire libre o suficientemente ventilada antes de descrear el sistema o realizarrialquier trabajo en caliente. Debe mantenerse un nivel de ventilacion durante el periodo en el que se realiza el trabajo. La ventilacion debe dispersar de forma segura qualquer refrigerante liberado y preferiblemente expulsarlo externamente a la atmosafera.

8) Comprobaciones del equipo de refrigeracion

Cuando se cambian componentes electricos, estos deben ser aptos para la finalidad y tener la asignacion correcta.

Deben seguirse en todo momento las pautas de mantenimiento y servicios专业技术 del fabricante. Si tiene dudas, consulte al département专业技术 del fabricante.

Deben aplicarse las siguientes comprobaciones a las instalaciones en las que se usen refrigerantes inflamables:

El tamaño de energia es acorde al tamaño de la habitación en la que se instalan las piezas que contienen el refrigerante;

La maquinaria y las salidas de ventilacion funcionan correctamente y no está bloqueadas;

Si se está usingo un circuito refrigerante indirecto, debe revisarse la presencia de refrigerante en el circuito secundario;

Las marcas del equipo sigue siendo visibles y legibles; Las marcas y los signos que son ilegibles deben ser corregidos;

La tuberia o los componentes de refrigeracion estan instalados en una posicion en la que es improbable que Sean expuestos aequalquier sustancia que pueda corroer componentes que contienen refrigerantes, a no ser que los componentes esten fabricadosde materiales que son inherentamente resistentes a la corrosion o que estan adeuadamente protegidos contra la corrosiOn.

9) Comprobaciones de los dispositivos electricos

La reparación y el mantenimiento de los componentes electricos debe incluir comprobaciones de seguridad iniciales y procedimientos de inspections de componentes. Si hay un defecto que pueda compensar la calidad, entones no se debe conectar al circuito ningún suministro electrico hasta que no seaSolutionado satisfactoriamente. Si el defecto no pueda ser corrigido inmediamente pero es necessarios seguir la operation, debe usarse una solution temporal adecuada. El propietario del equipo debe ser informado para que todas las partes estén avisadas.

Las comprobaciones de seguridad iniciales deben incluir:

Que los condensadores estén descargados: este debe realizarse de forma segura paraivorarrialquier posibidad de que haya chispas;

Que no haya componentes electricos cargados y que el cableado no sea expuesto durante la energia, recuperacion o purgado del systema;

Que haya continuidad en la toma de tierra.

7. Reparaciones de componentes sellados

1) Durante las reparaciones de componentes sellados, todos los suministros electricos deben ser desconnectados del equipo con el que se está trabajo antes de retiringrial quieira cubierta sellada, etc. Si es absolutamente necessario tener suministro electrico al equipo durante la reparacion,對於cesdebe colocarseuna forma de detectione de fugas en functiOnamento permanente en el punto mas Critico para alertar de una potencial situacion de riesgo.
2) Debe prestarse particular atencion a lo sueije para asegurarse de que, reparando los componentes elctricos, la carcasao no es alterada de tal modo que el nivel de proteccion se va afectado.

Esto debe inclui el dano a los cables, un numero excessivo de conexiones, terminales no acordes a la especificacion original, daño a las juntas, montaje incorrecto de prensaestopas, etc.

Asegürese de que el aparato está montado correctamente.

Asegürese de que las juntas o los materiales de sellado no se hayan degradado de modo que ya no sirvan para el proposto de evaporar el ingresso de atmósferas inflamables. Las piezas de repuesto deben cumplir con las specifications del fabricante.

NOTA: El uso de sellante de silicona podra inhibir la efectividad de algunos temas de equipos de detectacion de fugas. Aquellos componentes intrinsecamente seguros noienen que ser aislados antes de trabajo con ellos.

8. Reparación de componentes intrínsecamente seguros

No aplique al circuito cargas inductivas permanentes o de capacitancia sin asegurar de que this no exceder el voltaje permissible y la corriente permitida para el equipo usedo. Los componentes intrinsecamente seguros son los unicos en los que se pueda trabajo en un atmosafera inflamable. El aparato de comprobacion debe estar configurado correctamente.

Reemplace los componentes solo con piezas asignadas por el fabricante. Otras piezas podrnan provocar la ignacion del refrigerante en la atmosafera debido a una fuga.

9. Cableado

Compruebe que el cableado no este gastado, corido, bajo presion excessiva, vibracion, bordes aflados o qualquier other efecto ambiental adverso. La comprobacion también debe tener en cuesta los efectos del tiempo o de la vibracion continua de fuentes como compresores or ventiladores.

10. DeteciOn de refrigerantes inflamables

Bajo ninguna circunstancia deben usarse potecuales fuentes de ignacion para la busicada o deteccion de fugas de refrigerante. No debe usarse una antorcha de haluro (ni cualestero detector que use una llama desnuda).

11. Metodos de detectacion de fugas

Los siguientes métodos de detectación de fugas se consideran acceptables para sistemas que contienen refrigerantes inflamables. Se deben usar detectores de fugas eletrónicos para detectar refrigerantes inflamables, pero la sensibilitadotta no ser adecuada, o podrnanecessitar ser recalibrados. (El equipo de detectióndebe ser calibrado en una zona libre de refrigerantes.) Asegúrese de que el detector no es una fuente de ignisión potencial y que es apto para el refrigerante uso. El equipo de detectión de fugas debe fjarse a un percentaje del limite mas bajo de inflamabilidad del refrigerante, y debe calibrarse para el refrigeranteutilizado y confirmarsele percentaje adecuado de gas (maximo 25% ).Los fluidos de detectión de fugas son aptos para uso con la mayoria de refrigerantes pero debe evitarse el uso de detergentes que contienen cloro ya que el cloro podria reacionar con el refrigerante y correor las tuberias de cobre. Si se sospecha de una fuga, todas las llamas desnudas deben ser eliminadas/apagadas. Si se encuentrauna fuga de refrigeranteque requiere ser soldada, todo el refrigerantedebe

ser recuperado por el systemd, o aislado (cerrando valvulas) en una parte del systemd lejos de la fuga. Entoces debe purgarse nitrogeno sin oxigeno a工程技术 del systema tanto antes como durante el proceso de soldadura.

12. Extracción y evacuation

Al penetrar en el circuito refrigerante para hacer reparaciones o para cualquier(other fin, deben usarse procedimientos convenciones. Sin embargo, es importante que se siga la mejor practica ya que hay que tener en cuenta la inflamabilidad. Debe cumplirse el sueido procedimiento:

Retirar el refrigerante;

Purgar el circuito con gas inerte;

Evacuar;

Purgar de nuevo con gas inerte;

Abrir el circuito cortando o soldando.

La energia de refiogerante de ser recuperada en los cilindros de recuperacion correctos. El systema de ser purgado con nitrogeno sin oxigeno para considerar la unidad segura. Puede que este proceso deba ser repetido varias vezes. No debe usese oxigeno ni aire comprimido para estaarea.

El purgado se consigue desh企业和 el vacio del system con nitrogeno sin oxigeno y continuando el lienado hasta alcanzar la presion de trabajo, despues descargando a la atmosafera, y finalmente volviendo a hacer el vacio. Este proceso debe repetirse hasta que no quede refrigerante en el system. Cuando se use la carga final de nitrogeno sin oxigeno, el system debe ser descargado hasta la presion atmosalfrica para permitir que se pueda realizar el trabajo. esta operation es absolutamente vital si se van a realizar operaciones de soldadura en las tuberias.

Asegürese de que laitters de la bomba de vacio no este circa de fuentes de ignacion y de que haya ventilacion.

13. Procedimientos de energia

Además de los procedimientos de energia, debenblemirse los seguides requerimientos. Asegúrese de que no haya contaminación de los differentes refrigerantes al utilizing el equipo de energia. Los tubos o mangueras deben ser lo más cortos posibles para minimizar la calidad de refrigerante contentido en ellos.

Los cilindros debenmantenerse en vertical.

Asegürese de que el sistema de refrigeración está conectado a tierra antes de cargas el Sistema con refrigerante. Etiquete el Sistema al completar la energia (si no lo está ya).

Debe tenerse sumo cuidado de no sobrenlar el sistema de refrigeracion.

Debe probarse la presión del sistema con nitrogeno sin oxígeno antes de recargarlo. Deben realizarse una prueba de fugas del sistema al completar la energia pero antes de su puesta en marcha. Debe realizarse另一a prueba de fugas antes de abandonar el lugar.

14. Desmantelamento

Antes de realizar este procedimiento, es esencial que el的技术o este complemente familiarizo con el equipo y todos sus pormenores. Se recomienda que todos los refrigerantes Sean recuperados de forma segura. Antes de realizar laarea,debe recogerse una muestra de aceite y refrigerante en caso de que se requiera su analisis antes de reutilizar el refrigerante. Es esencial que haya energia electrica disponible antes de comenzar laarea.

a) Familiaricese con el equipo y su funciona.
b) Aisle electricamente el sistema.
c) Antes de comenzar el procedimiento, asegürese de que:

Haya disponible un equipo de Manipulación mecánica, si se requires, para Manipular los cilindros de refrigerante; Todo el equipo de protección personal está disponible y se use correctamente;

El proceso de recuperación sea supervisado en todo momento por una persona competente;

Los cilindros y el equipo de recuperación sean conformes a los estandares adecuados.

d) Descargue mediante bombeo el sistema refrigerante, si es possible.
e) Si no es possible hacer el vacio, disponga un colector para que el refrigerante pueda retirarse desde varias partes del systema.
f) Asegürese de que el cilindro está situado en la báscula antes de realizar la recoilección.
g) Encienda laquina de recolección y hagala的功能ar de acuerdo a las instrucciones del fabricante.
h) No sobrellene los cilindros. (No cargue liquido a mas del 80% del volumen).
i) No exceeda la presion de trabajo maxima del cilindro, ni siquiryera temporalse.
j) Cuando los cilindros hayan sido llenados correctamente y el proceso haya sido completado, asegurese de que los cilindros y el equipo sean retirados rápidamente del lugar y de que se cierrn todas las valvulas de aislamento del equipo
k) El refrigerante recuperado no debe cargarse en othero systema de refrigeracion a no ser que haya sido limpiado y revisado.

15. Etiquetado

El equipo debe ser etiquetado indicando que ha sido desmantelado y vaciado de refrigerante. La etiqueta debe ser fechada y firmada. Asegürese de que haya etiquetas en el equipo indicando que este contiene refrigerante inflamable.

16. Recolección

Al retiring refrigerante de un sistema, ya sea para reparacion o desmantelamento, se recomienda que todos los refrigerantes se retiren de forma segura.

Al transferir refrigerante a los cilindros, asegúrese de que solo seutilicn cilindros de recuperación de refrigerante adeuados. Asegúrese de que haya disponible el numero correcto de cilindros para contener toda la energia del systema. Todos los cilindros que se usen deben ser designados para el refrigerante recuperado y etiquetados para es refrigerante (p. ej. cilindros especials para la recoleccion de refrigerante). Los cilindros deben tener valvulas de descarga de presion y llaves de paso vinculadas en良好as conditiones de functionamento. Los cilindros de recuperacion vacios son evacuados y, si es possible, enfiados antes de la recoleccion.

El equipo de recuperación depear en buena conditiones de functionamento, con un Conjunto de instrucciones sobre el equipo a mano y debe ser apto para la recoleccion de refrigerantes inflamables.

Además, deben haber un Conjunto de BASCELAS disponibles y en buena conditiones de functionamento. Las mangueras deben estar completas, con empatmos de desconexión libres de fugas y en buena conditiones. Ante de usar laquina de recolección, compruebe que esté en buena conditiones de functionamento, ha sido conservada adeuadamente y que todos los componentes electricos asociados estén sellados para registrar la ignación en caso de liberación de refrigerante. Consulte al fabricante en caso de duda.

El refrigerante recolectado de ser devuelto al proveedor de refrigerante en el cilindro de recoleccion correcto, con lanota de transferencia de residuos correspondiente. No mezcle refrigerantes en unidades de recoleccion y especialmente no en cilindros. Si hay que retirar los compresores o los aceites de comprisor, aseguirse de que hayan sido vacados hasta un nivel acceptable para cerriorarse de que no queda refrigerante inflamable bajo del lubricante. El proceso de vaciado debe realizarse antes de revolver el compresor a los proveedores. Sólo se peut aplicar calor elctrico al cuero del compresor para acelerar este過程. Cuando se drena aceite de un systema, peut realizarse de forma segura.

NOTA: El panel de control de la unidad que usted ha comprado podra poder ligeramente segun los modelos.

Imagen 1

Botones de control

Al pulsar el botón para Cambiar de modo de funciona bajo la unidad emittirá un pitido para indicar que está Cambiando de modo.

Boton Power

Pulsar para encender y apagar el deshumidificador.
NOTA: Cuando el compresor comienza a funciona o se detiene, pueda que la unidad emita un sonido fuerte, este es normal.

2 Botón de Modo

Pulse para selectionar el modo de funciona lo que紊ee,entre Deshumidificacion, Secador, Deshumidificacion continua y Deshumidificacion Inteligente.

NOTA: Los发展模式 de Secador y Deshumidificacion Inteligente son-optionales.

3 4 Botones Up/Down (Subir/Bajar) Botones de Configuración de Hume

El nivel de humedad pueda establecerse en un rango del 35% de HR (Humedad Relativa) al 85% de HR (Humedad Relativa) en incrementos del 5% .

Para aire mas seco, pulse el boton establezca un valor porcentual menor (%)

Para aire más humedo, pulse el botón (2)establezca un valor porcentual mayor (%)

- Botones de Configuración del TIMER

Utilice los botones Up/Down (Subir/Bajar) para configurar las horas automáticas de inizio y parada, de 0.0 a 24.

5 Botón Fan

Controla la velocidad del ventilador Pulselo para seleccionar la velocidad del ventilador entre tres niveles: baja, media y alta. La luz indica la velocidad del ventilador se ilumina según la configuración de la velocidad. Pero cuando seleccióna velocidad alta, también se encienden las luces de velocidad baja y media.

6 Botón Timer

Pulselo para起初 las functions de encendido y apagado automaticos, bajo con los botones.

7 Botón Wireless (optional)

Pulse este botón durante 3seguidos para起初ar el modo de conexión Inalábrica. La PANTALLA LED muestra "AP" (en ese momento, launidad apaga todas lasdemasfunciones) para indicar que pueda establecer la conexión inalábrica. Si se realiza la conexión (router) en menos de 8minutos,launidad saldrá automatamente del mode de conexión inalábrica,se iluminará elindicador inalábrico y launidad volverá a las functions anteriores. Si no se realiza la conexión en menos de 8minutos,lainstitution sale automatamente del mode de conexión inalábrica.

8 Pantalla

Indica el % del nivel de humedad fijado de 35% a 85% o la configuracion de hora (0~24) de inicio/apagado automatico, a continuacion muestra el % de humedad actual de la habitacion (precision del 5%) en un rango del 30% de HR (Humedad Relativa) al 90% de HR (Humedad Relativa).

Códigos de Error y Códigos de Protección:

AS- Error del modulo del sensor de humedad - Desenchufe la unidad y enchufela de nuevo. Si el error persiste, contacte con el servicios专业技术.

ES- Error del sensor de temperatura - Desenchufe la unidad y enchufela de nuevo. Si el error persiste, contacte con el service Tecnico.

P2- El deposito está lleno o no está en posicion correcta - Vacie el deposito y vuelva a colocarlo en posicion correcta.

Otras unidades

Luz de Depóstico Lleno

Brilla cuando el depuesto está lista para ser vaciado, o cuando el depuesto ha sido retirado o no ha sido colocado en posicion correcta.

Autopagado

El deshumidificador se autoapaga cuando el deposto está lleno, o cuando el deposto ha sido retirado o no ha sido colocado en posicion correcta. En algunos modelos, el motor del ventilador continua的功能任何时候持续。

Autodescongelación

Cuando se forma escarcha en las bobinas del evaporador, el compresor se apagará y el ventilador seguirá funciona hasta que la escarcha desaparezca.

NOTA: Cuando está的功能用的 descongelación automática, es posible que el refrigerante de la unidad emita un ruido al fluar,esto es normal.

Espere 3 horas antes de reanudar el funcionaarto

Después de que la unidad se haya apagado, no pueda reanudar el funcionavemento hasta pasados 3关键时刻. Estos para proteger la unidad. El funcionavemento empezará automatistically tras 3关键时刻.

Modo de deshumidificacion inteligente (optional)

En modo de deshumidificacion intelligente, la unidad controlará automatistically the humedad de la habitacion en un rango comfortable de 45% 55% segun la temperatura de la habitacion. La func tion de configuracion de humedad se invalidarara.

Autoreinicio

Si el funciona de la unidad se interruppe inesperadamente por un corte de corriente, se reinciaria automatically con el ajuste de referencia previo cuando se restablezca la corriente.

Configurar el Temporizador

• Púlselo para iniciar las functions de encendido y apagado automaticos, jusqu'ànlos botones ④ .
• Cuando launidad está encendida, pulse el botón Timer para activar la función de AUTOAPAGADO. Cuando launidad está apagada, pulse este botón para activar la funciona de AUTOENCENDIDO.
• Pulse o mantenga pulsados los botones SUBIR o BAJAR paraCambiar la hora Auto en incrementos de 0,5 horas hasta 10 horas,y en incrementos de 1 hora hasta 24 horas. El control conta hacia atras el tiempo restante hasta el inicio.
• En 5segundos, se registrará la hora y el sistema volverá aunar la configuración de humedad anterior.
• Encendiendo o apagando launities en cuales quiermomento, o programando el temporizador en 0.0, se cancellar a el programa de autoencendido/apagado deltemporizador.
• Cuando la ventana de la pantalla LED muestra el número P2, la funciona de autoencendido o autopagado también se cancelará.

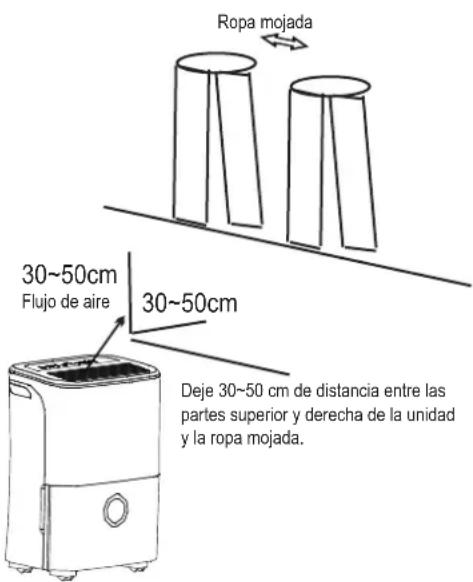

Modo Secador (optional)

LaunidadpuederealizarlafunciendedefreshumidificacionMAXcuandoestane enmodoSecador.La velocidad delventiladorestafijadaenvelocidadalta.

NOTA:

• El modo Secador debeutilizarse enuna habitacion cerrada,no abra las puertas ni ventanas.
• Para encontrar la deshumidificacion más efectiva, escurra primero la ropa mojada.
• Asegürese de dirigir el flujo de aire hacía la ropa mojada (ver Imagen A).
• Es possible que no se logre la deshumidificacion más efectiva con ropa gruesa y muy mojada.

PRECAUCION

• No tape la salute de aire de la unidad con ropa. Podria Causear un calor excessivo, fuego o fallo de la unidad.
• No coloque ropa mojada sobre la unidad y no deje que el agua goete sobre la unidad. Podria causar una descarga electrica, fugas o fallo de la unidad.

Imagen A

Identificacion de las partes

Delante

Panel de control
Asa (ambos lados)
3 Rejilla de salute de aire
DepoSito de agua
5 Ventana de nivel de agua

Detrás

Salida de manguera de drenaje
Ruedagiratoria
Cable de alimentacion y enchufe
Rejilla de entrada de aire
Filtro de aire (detras de la rejilla)
6 Hebilla del cable de alimentacion (usada solo al guardar la unidad)

NOTA: Todas las imagenes de este manual tienen solo fines explicativos. La forma actual de la unidad queusted ha comprado podra diferir ligeramente,la forma actual prevalecerá. Las operaciones yrogenes son las mismas.

Imagen 3

Colocar la unidad

Un deshumidificador functioning en un sotano技术支持 o não éfecto para fazer una zona de almacenamento cerrada.
adyacente, como un armario, a no ser que haya una circulacion de aire adequaca bajo y fuera de la zona.

• No使用者 aire libre.
• Este deshumidificado está disnado solo para uso residencial en interiores. Este deshumidificado no debe serutilrado para fines commerciales oindustriales.
• Coloque el deshumidificador sobre un suejo liso y nivelado, suficientemente robusto para soportar launidad con el deposto lleno de agua.
• Deje al menos 20 cm de空間 libre por todos los lados de la unidad para permitir una buena circulación de aire.
• Coloque la unidad en una zona donde la temperatura no sea inferior a 5^ (41^) . Las bobinas peuvent cubrirse de eschara a temperatas inferiores a 5^ (41^) , lo que podra empeorar su rendimiento.
• Coloque launidad lejos de secadores de ropa, calentadores o radiadores.
• Use la unidad para evitar daños por humedad en lugarares donde haya almacenados libros u objetivos de valor.
• Use el deshumidificador en un sotano para poder a prevenir daños por humedad.
• El deshumidificio debe funciona en una zona cerrada para ser más efectivo.
• Cierre todas las puertas, ventanas y除外as aberturas al exterior de la habitación.

Al usar la unidad

• Al usar el deshumidificador por primera vez, haga funciona launidad de forma continua durante 24 horas.
  -Estaunidad estádisenada para configurar en un ambiente entre 5^ / 41^ y 32^ / 90^ yentre 30% HRy 80% HR
• Si launidad ha sido apagada y nécessita volver a ser encendida rápida, espere aproximadamente tres Minutes para reanudar su funcionacorrectamente.
• No connecte el deshumidificador a un enchufe multiple que también se esté usingo conOthers aparatos electricos.
• Elija unaubicaciónadecuada,asegurándose dequehayafacil accesoa un enchufe.
• Conecte launidad a un enchufe electrico con toma de tierra.
• Asegürese de que el depóstito de agua está colocado correctamente o launidad no funciona de forma adecuada.

NOTA: Cuando el agua del deposito liegue a un cierto nivel,onga cuidado al mover laquina para evaporar que se caiga.

Imagen 4

Ruedas giratorias (instalar en在哪吒 para un parte inferior de la unidad)

• No fuerce las ruedas giratorias para moverlas sobre alfombras, niuya la unidad con agua en el deposito. (La unidad podra volcar y derramar agua.)

NOTA: Las ruedas giratorias son OPCIONALES, algunos modelos no las incluyen.

Retirar el agua recolectada

Hay dos formas de retirar el agua recolectada.

1. Usando el depóstito

• Cuando el deposto está lleno, la luz indicaora de llenado se encenderá, el indicator digital在哪吒 P2.
• Retire el deposito despacio. Sujetefirmamente las asas izquierda y derecha, y tire recto con cuidado para que el agua no se cerrame.No coloque el deposito en el suejo porque la parte inferior es irregular.En caso contrario, el deposito caerayel agua se cerramará.
• Tire el agua y vuelva a colocar el deposito. El deposito debe estar en su situ y colocado de forma segura para que el deshumidificio funciona.

• Laquina volverá a su estado original cuando el depóstito sea colocado de nuevo en su posición correcta.

• Tire ligeramente del deposito.

Imagen 5

1. Sujete también lados del deposito con la misma fuerza, y sáquelo de la unidad.

Imagen 6

1. Vacia el agua.

NOTAS:

• Al retiring el deposito, no toque ninguna parte interior de la unidad. Podía darar el producto. Asegúrese de presionar con cuidado el deposito en la unidad.
• Golpear el deposto contra在哪 quer casa, o no introducirlo presionando de forma segura, poderiaCausear que la unidad no funciona.
• Cuando retire el deposito, deben estar launidad si hubiera algo de agua.

Retirar el agua recolectada

2. Drenaje continuo

• El agua puede vaciarse automatistically en un desagüe, fjando una manguera (no incluida) a launalidad.
• Retire el tapón de goma de la saliva de la manguera de drenaje trasera. Fije una manguera de drenaje (ID=13,5 mm) y al desagüe del suejo a una instalación de drenaje adecuada (ver Imagen 7).
• Asegürese de que la manguera está bien conectada para que no haya fugas.
• Dirija la manguera al desagüe, asegurándose de que no haya torceduras que impidan el flujo del agua.
• Introduzca el extremo de la manguera en el desague y asegürese de que el extremo de la manguera está nivelado o hacía abajo para permitir que el agua fluya correctamente. Nunca la deje hacía arriba.
• Asegürese de que la manguera de agua está más baja que la salute de la manguera de trenaje.
• Seleccion en la unidad el ajuste de humedad y la velocidad del ventilador que desees para que comience el drenaje continuo.

NOTA: Cuando la función de drenaje continua no se esté realizando, retire la manguera de drenaje de laitters y fije de nuevo el tapón de goma.

Cuidado y limpieza del deshumidificador

Apague el deshumidificador y desconecte el enchufe de la toma de corriente antes de limpiarlo.

1. Limpiar la Rejilla y la Carcasa

• Utilice agua y un jabón suave. No有用的 lejía ni productos abrasivos.
• No eche agua directamente sobre la unidad principal. Hacerlo podra Causea una descarga elctrica, deteriorar el aislamento, u oxidar la unidad.
• Las rejillas de entrada y calidad de aire se ensucian fácilmente; utilise un accesorio de aspiracion o un cepillo para limparlas.

2. Limpiar el deposito

Limpie el deposito cada pocas semanas paraatar la formacion de moho y bacterias.Llene parcialmente el deposito con agua limpia y añada un poco de jabon suave. Muevala en el deposito, vaciedo y aclarelo.

NOTA: No lave el deposito en el lavavajillas.

Tras limpiarlo, el deposto debe colocarse en su lugar de forma segura para que el deshumidificador funciona.

Fiji la manguera a la calidad de manguera de drenaje.

Imagen 7

3. Limpiar el filtro de aire

El filtro de aire tras la rejilla delantera debe ser revisado y limpiado al menos cada dos semanas, o más a dato si es necessitiesario.

NOTA: NO ENJUAGUE NI INTRODUZCA EL FILTRO EN UN LAVAVAJILLAS AUTOMÁTICO.

Para retirarlo:

• Agarre la pestaña del filtro y tire de ella hacía arriba, a continuación tire hacía afuera como se muestra en la Imagen 8.
• Limpie el filtro con agua Templada y jabón. Enjuague y deje secar el filtro antes de colocarlo de nuevo. No limpie el filtró en un lavavajillas.

Para fijarlo:

• Inserte el filtro de aire en launidad desde abajo hacer arriba. Ver Imagen 10.

PRECAUCION:

NOTA: La carcasa y la parte delantera pueda limpiarse con un trapo sin grasa o lavarse con un paño humedecido con una solución de agua Templada y jabon liquido suave de lavavajillas. Aclarelo por Completely y sequelo con un trapo. Nunca utilise limpiadores abrasivos, cera o esmalte en la parte delantera de la carcasa. Asegúrese de escurrir bien el agua del trapo antes de limpar la zona de los controlles. Demasiada agua en los controlles o a su alrededor podra Causear daños a la unidad.

Cuidado y limpieza del deshumidificador

4. Si no utilizes launidad durante largos periodos de tiempo

• Tras apagar launidad, espera un día antes de vaciar el depuesto.
• Limpie la unidad principal, el deposito de agua y el filtró de aire.
• Tape la unidad con una bolsa de plástico.
• Guarde la unidad en un lugar seco y bien ventilado.

Imagen 8

Imagen 9

Imagen 10

Antes de llamar al service Tecnico, consulteastedismo la?sigaente tabla.

Problema Que revisa
Launidad noarranca	Asegúrese de que el enchufe del deshumidificador estácompletamente insertado en la toma de corrente.Revisé el fusible del edificio/la caja de interruptores del circuito.El deshumidificador ha alcanzado su nivel prefjado o el depósito estálleno.El depósito de agua no está en la posición correcta.
Eldeshumidificador no seca el aire comodebería	No se ha dejado suficiente tiempo para retirar la humedad.Asegúrese de que no haya cortinas, persianas o muebles bloqueando las partes delantera o trasera del deshumidificador.Puede que el control de humedad no haya sido fjado lo suficientamente bajo.Compruebe que todas las puertas, ventanas y otheras aberturas estén bien cerradas.La temperatura de la habitación es demasiado bajo, por debajo de 5 °C(41 °F).Hay una estufa de queroseno o algo emitiendo vapor de agua en lahabitatación.
Launidad hacemucho ruido alfuncionar	El filtró de aire está atascado.Launidad está inclinada en vez de en posición vertical como debiera.La superficie del sueño no está nivelada.
Se formosa escarcha en las bobinas	Este es normal. El deshumidificador Tiene funciona de descongelaciónautomática.
Hay agua en el suelo	La conexión de la manguera al conductor o el conductor de lamanguera están flojos.Se pretende usar el depósito para recollectar el agua, peroel tapón de drenaje trasero ha sido retrado.
Aparecen ES, AS oP2 en el indicator	Éstos soncottodoserror ycottodos de protección. Consulte lasección BOTONES DE CONTROL EN EL DESHUMIDIFICADOR.

El diseño y las specifications están susertos a Cambios sin previo avis para la mejor del producto. Consulte a laagency de ventas o al fabricante para más detalles. Cualquieractualización del manual se subirá a la网页 web del service, por favor revisela para tener la ultima version.

Midea Europe GmbH
