PAC127032.1 - Climatizzazione Emerio - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Climatizzatore portatile monoblocco
Modello	PAC127032.1
Marca	Emerio
Alimentazione	220-240 V ~ 50 Hz
Potenza nominale	1005 W
Corrente nominale	4,5 A
Capacità di raffreddamento	2600 W
Deumidificazione	0,9 L/h
Flusso d'aria	330 m³/h
Refrigerante	R290 (infiammabile)
PRP (Potenziale di Riscaldamento Globale)	3
Classe energetica	A
Consumo energetico (raffreddamento)	1,0 kWh/h
Livello sonoro (raffreddamento)	65 dB(A)
Modalità di funzionamento	Raffreddamento, Deumidificazione, Ventilazione
Telecomando	Sì (batterie AAA 1,5 V x2 non incluse)
Timer	Sì, 1-24 ore (accensione/spegnimento automatico)
Modalità notte	Sì (solo in modalità raffreddamento)
Sicurezza bambini	Sì (blocco del pannello di controllo)
Wi-Fi	Sì (app Smart Life, 2,4 GHz)
Sbrinamento automatico	Sì
Superficie minima della stanza	9 m²
Distanza minima intorno all'apparecchio	50 cm
Manutenzione dei filtri	Mensile, lavabile in acqua, asciugatura all'ombra
Scarico dell'acqua	Manuale tramite tappo di scarico o tubo in modalità deumidificazione

Domande frequenti - PAC127032.1 Emerio

Come usare il telecomando?

Inserire due batterie AAA 1,5 V nel vano sul retro del telecomando rispettando le polarità. I pulsanti consentono di accendere/spegnere, regolare la temperatura, la velocità della ventola, la modalità (raffreddamento, deumidificazione, ventilazione), il timer, la modalità notte e la conversione °C/°F. Portata di circa 5 m.

Cosa fare se l'apparecchio mostra 'Ft'?

Il codice 'Ft' indica che il serbatoio dell'acqua condensata è pieno. Spegnere e scollegare l'apparecchio, posizionarlo in un luogo adatto, rimuovere il tappo di scarico (superiore o inferiore) per svuotare completamente l'acqua. Reinserire il tappo dopo lo scarico.

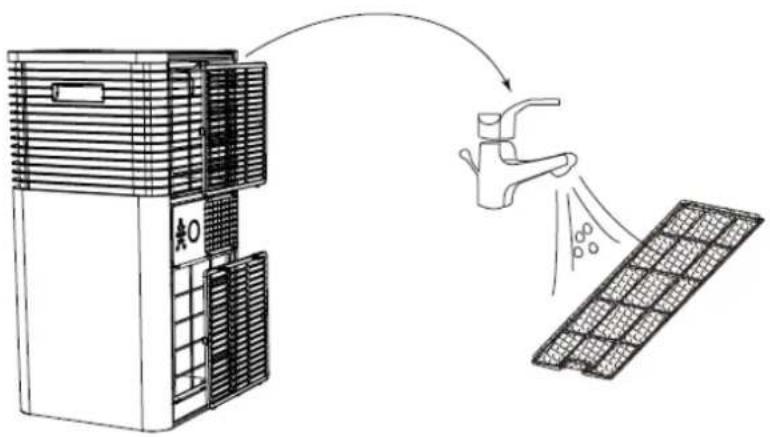

Come pulire i filtri dell'aria?

Scollegare l'apparecchio. Rimuovere i filtri dell'aria. Lavarli con acqua corrente, lasciarli asciugare all'ombra. Rimontarli. Si consiglia una pulizia mensile.

L'apparecchio non raffredda abbastanza in modalità raffreddamento. Cosa fare?

Verificare che porte e finestre siano chiuse. Assicurarsi che il tubo di scarico dell'aria sia correttamente collegato e non ostruito. Pulire le entrate/uscite dell'aria. La temperatura ambiente deve essere compresa tra 5°C e 35°C. Se il problema persiste, contattare un tecnico.

Come impostare il timer?

Per un'accensione automatica (apparecchio spento): premere il pulsante timer, impostare l'ora da 1 a 24 h con i pulsanti +/ -. Per uno spegnimento automatico (apparecchio acceso): stessa procedura. La spia timer si accende. Per annullare, impostare su 0 h.

Cosa significano i codici di errore E0, E1, E2?

E0: errore di comunicazione tra la scheda principale e il display. E1: guasto del sensore di temperatura ambiente. E2: guasto del sensore di temperatura dell'evaporatore. Contattare un tecnico autorizzato per la riparazione.

Come scaricare l'acqua?

Scollegare l'apparecchio. Rimuovere il tappo del foro di scarico superiore o inferiore per far defluire l'acqua. In modalità deumidificazione continua, collegare il tubo di scarico fornito al foro superiore e dirigerlo verso un secchio. Reinserire il tappo dopo l'uso.

Posso usare l'apparecchio senza il tubo di scarico?

No, il tubo di scarico e l'adattatore per finestra sono indispensabili per espellere l'aria calda all'esterno. Senza di essi, l'apparecchio non raffredderà efficacemente e potrebbe surriscaldarsi. Installare sempre il kit finestra e il tubo.

Come collegare l'apparecchio al Wi-Fi?

Scarica l'app 'Smart Life' su iOS o Android. Crea un account, premi '+' poi 'Climatizzatore portatile (Wi-Fi)'. Assicurati di essere su rete 2,4 GHz. Accendi l'apparecchio e verifica che la spia Wi-Fi lampeggi (altrimenti, tieni premuto il pulsante timer per 5 secondi). Segui le istruzioni dell'app.

Qual è la superficie minima richiesta per installare questo apparecchio?

L'apparecchio deve essere installato in una stanza di almeno 9 m². Deve essere posizionato su una superficie piana con uno spazio libero di almeno 50 cm intorno all'unità per una buona circolazione dell'aria.

MANUALE UTENTE PAC127032.1 Emerio

Condizionatore d'aria portatile (IT)

Content – Inhalt – Teneur – Contenuto

Manuale d'istruzioni – Italiano.... - 70 -

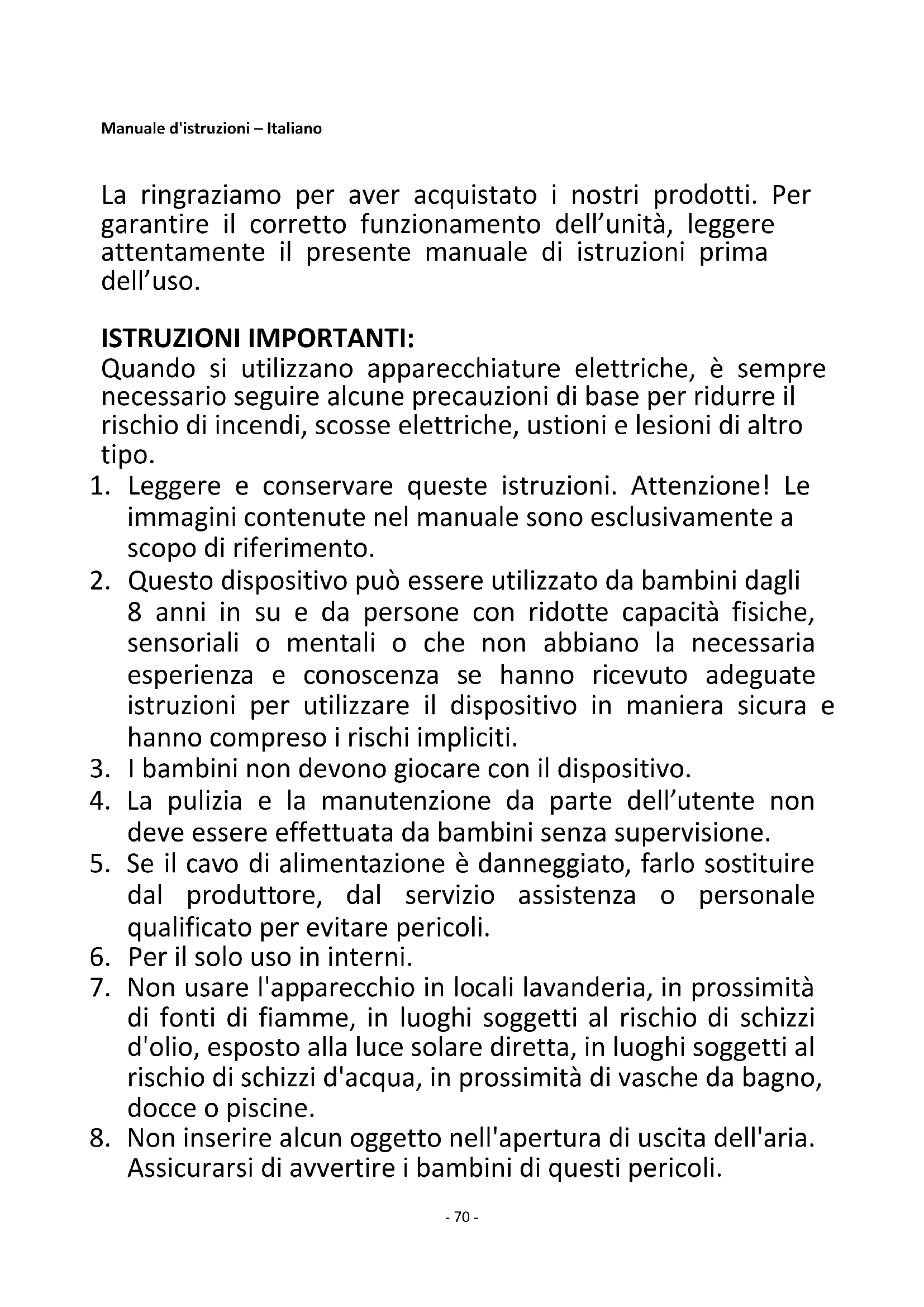

La ringraziamo per aver acquistato i nostri prodotti. Per garantire il corretto funzionamento dell'unità, leggere attentamente il presente manuale di istruzioni prima dell'uso.

ISTRUZIONI IMPORTANTI:

Quando si utilizzano apparecchiature elettriche, è sempre necessario seguire alcune precauzioni di base per ridurre il rischio di incendi, scosse elettriche, ustioni e lesioni di altro tipo.

1. Leggere e conservare queste istruzioni. Attenzione! Le immagini contenute nel manuale sono esclusivamente a scopo di riferimento.
2. Questo dispositivo può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o che non abbiano la necessaria esperienza e conoscenza se hanno ricevuto adeguate istruzioni per utilizzare il dispositivo in maniera sicura e hanno compreso i rischi impliciti.
3. I bambini non devono giocare con il dispositivo.
4. La pulizia e la manutenzione da parte dell'utente non deve essere effettuata da bambini senza supervisione.
5. Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, dal servizio assistenza o personale qualificato per evitare pericoli.
6. Per il solo uso in interni.
7. Non usare l'apparecchio in locali lavanderia, in prossimità di fonti di fiamme, in luoghi soggetti al rischio di schizzi d'olio, esposto alla luce solare diretta, in luoghi soggetti al rischio di schizzi d'acqua, in prossimità di vasche da bagno, docce o piscine.

8. Non inserire alcun oggetto nell'apertura di uscita dell'aria. Assicurarsi di avvertire i bambini di questi pericoli.

9. Mantenere l'apparecchio in posizione verticale durante il trasporto e la conservazione per assicurare il corretto posizionamento del compressore.

10. Spegnere l'apparecchio e scollegarlo dalla presa di corrente prima di pulirlo o spostarlo.
11. Per evitare il rischio di incendio, non coprire l'apparecchio.
12. La presa di corrente che alimenta l'apparecchio deve essere conforme ai requisiti di materia di sicurezza elettrica in vigore. Se necessario, informarsi sui requisiti.
13. L'apparecchio deve essere installato conformemente alle normative elettriche in vigore.
14. Contattare un tecnico autorizzato per la riparazione o la manutenzione dell'apparecchio.
15. Non tirare, deformare o modificare il cavo di alimentazione e non immergerlo nell'acqua. La manipolazione e l'uso impropri del cavo di alimentazione comportano il rischio di scossa elettrica e danni all'apparecchio.
16. Assicurare la conformità alle normative nazionali in materia di gas.
17. Le operazioni di riparazione devono essere effettuate come raccomandato dal costruttore dell'apparecchio. Le operazioni di manutenzione e riparazione che richiedono l'assistenza di altro personale specializzato devono essere effettuate sotto la supervisione di una persona competente in materia di refrigeranti infiammabili.
18. Non avviare o arrestare l'apparecchio collegando o scollegando il cavo di alimentazione per evitare il rischio di scossa elettrica o incendio dovuti al surriscaldamento.
19. Scollegare l'apparecchio dalla presa di corrente se emette fumo, rumori o odori anomali.
20. Collegare l'apparecchio a una presa di corrente dotata di messa a terra.
21. Se l'apparecchio subisce danni, arrestarlo, scollegarlo dalla presa di corrente e contattare un centro di

assistenza autorizzato per la riparazione.

1. Non utilizzare modalità di pulizia o accelerazione del processo di sbrinamento diverse da quelli raccomandate dal costruttore.

2. Questo apparecchio deve essere conservato in un locale privo di fonti di accensione in modalità di funzionamento continuo (ad esempio: fiamme nude, apparecchi a gas in funzione, radiatori elettrici in funzione).

3. Non forare o bruciare l'apparecchio.

4. I refrigeranti possono essere inodore.

5. Questo apparecchio contiene gas refrigerante R290. L'R290 è un gas refrigerante conforme alle direttive europee sull'ambiente. Non forare alcuna parte del circuito Non disassemblare alcuna parte del circuito refrigerante.

6. Se l'apparecchio è installato, utilizzato o conservato in un'area non ventilata, la stanza deve essere progettata per evitare l'accumulo di perdite di refrigerante. La presenza di radiatori elettrici, fornelli o altre fonti di ignizione possono incendiare il refrigerante.

7. L'apparecchio deve essere conservato in modo tale da evitare danni meccanici.

8. Chiunque acceda o intervenga sul circuito del refrigerante deve essere in possesso di un certificato rilasciato da un'autorità accreditata del settore che ne attesta la competenza in materia di trattamento sicuro dei refrigeranti in conformità on le specifiche riconosciute del settore di riferimento.

9. Le riparazioni devono essere effettuate conformemente alle raccomandazioni del costruttore. Le operazioni di manutenzione e riparazione che richiedono l'assistenza di altro personale specializzato devono essere effettuate sotto la supervisione di una persona competente in materia di refrigeranti infiammabili.

10. Per le istruzioni relative alla riparazione di apparecchi contenenti R290, consultare i seguenti paragrafi del

manuale.

1. Dopo aver spostato l'apparecchio da un locale all'altro, attendere sempre almeno 2 ore prima di avviarlo.

Attenzione: rischio di incendio/materiali infiammabili.

Leggere il manuale di istruzioni.

Manuale dell'operatore; istruzioni di funzionamento.

Indicatore di assistenza; leggere il manuale tecnico.

Attenzione: non ostruire le aperture di ventilazione.

Attenzione: riporre l'apparecchio in un locale ben ventilato le cui dimensioni devono corrispondere all'area di funzionamento specificata.

Lo spazio libero intorno all'unità deve essere di almeno 50 cm.

L'apparecchio deve essere installato, utilizzato e riposto in un locale con una superficie maggiore di 9 m².

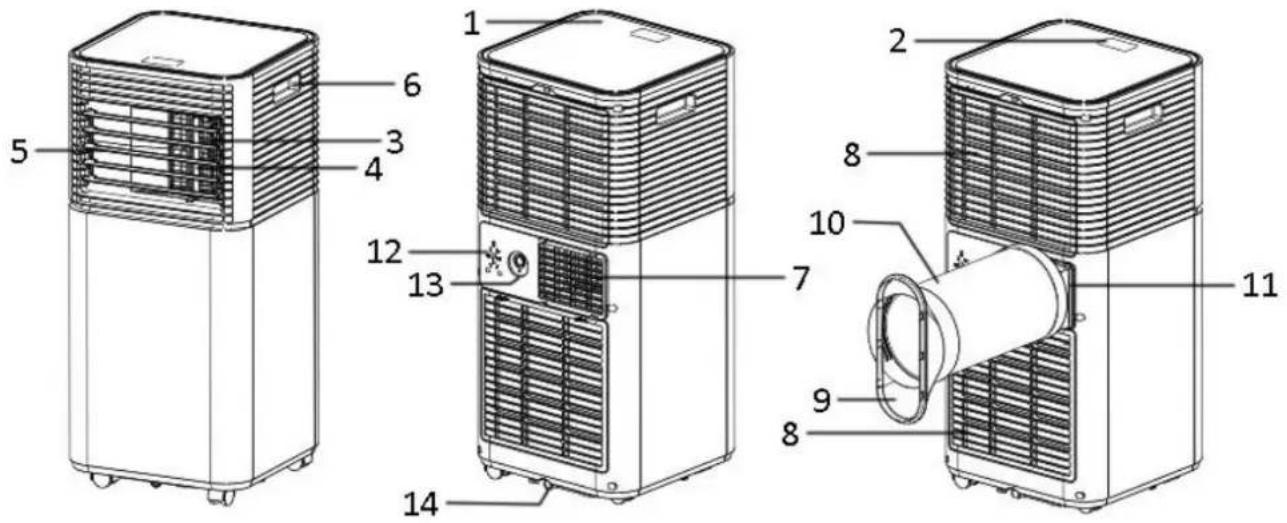

DESCRIZIONE DEI COMPONENTI

1. Pannello di controllo
2. Display digitale
3. Uscita dell'aria
4. Regolatore della direzione del flusso d'aria
5. Alette di regolazione della direzione del flusso d'aria
6. Impugnatura
7. Uscita di scarico dell'aria
8. Ingresso dell'aria (con filtro)
9. Adattatore per finestra
10. Tubo di scarico dell'aria
11. Connettore del tubo
12. Vano porta-cavo
13. Porta di drenaggio superiore (con tappo)
14. Porta di drenaggio inferiore (con tappo)

Nota: per regolare la direzione del flusso d'aria, usare l'apposito regolatore o regolare le alette manualmente.

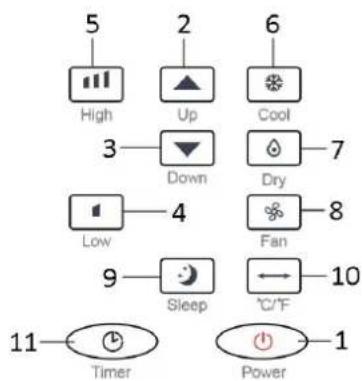

Telecomando

L'apparecchio include un telecomando. Sul retro del telecomando, rimuovere il coperchio del vano batterie, inserire due batterie AAA da 1,5 V nel vano (rispettando la corretta polarità) e riposizionare il coperchio. Rimuovere le batterie dal telecomando in previsione di un lungo periodo di inutilizzo. Tenere le batterie fuori dalla portata dei bambini piccoli.

Le funzioni dei pulsanti del telecomando sono descritte di seguito.

1. Pulsante di avvio/arresto
2. Pulsante di aumento della temperatura/del timer
3. Pulsante di diminuzione della temperatura/del timer
4. Pulsante della velocità bassa
5. Pulsante della velocità alta
6. Pulsante della modalità Raffrescamento
7. Pulsante della modalità Asciugatura
8. Pulsante della modalità Ventilazione

1. Pulsante della modalità Riposo
2. Pulsante del timer
3. Pulsante di conversione °C/°F

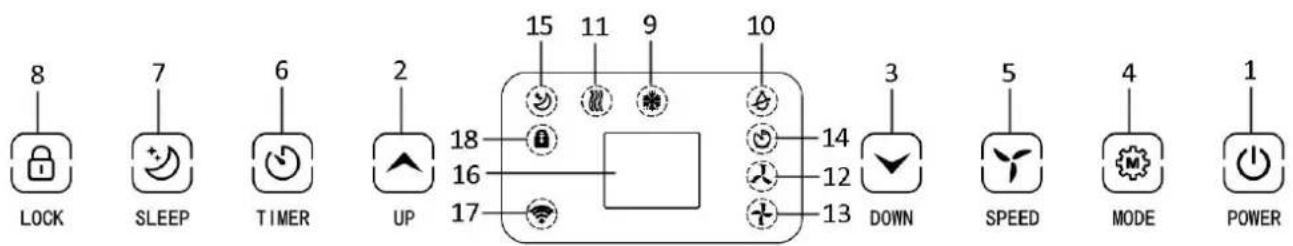

Pannello di controllo

1. Pulsante di avvio/arresto
2. Pulsante di aumento della temperatura/del timer
3. Pulsante di diminuzione della temperatura/del timer
4. Pulsante della modalità
5. Pulsante della velocità della ventola
6. Pulsante del timer
7. Pulsante della modalità Riposo

8. Pulsante del blocco bambini

9. Indicatore della modalità Raffrescamento

10. Indicatore della modalità Asciugatura

11. Indicatore della modalità Ventilazione
12. Indicatore della ventola a bassa velocità
13. Indicatore della ventola ad alta velocità
14. Indicatore del timer
15. Indicatore della modalità Riposo
16. Display digitale
17. Indicatore Wi-Fi
18. Indicatore del blocco bambini

INSTALLAZIONE

- L'apparecchio deve essere installato su una superficie piana, in una posizione che eviti l'ostruzione delle aperture di uscita dell'aria. Per garantire una corretta circolazione dell'aria, lasciare uno spazio libero di almeno 50 cm intorno all'apparecchio.

• L'apparecchio non deve essere installato in locali lavanderia.

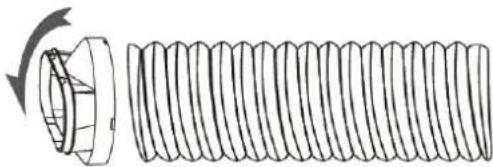

• Collegare il connettore del tubo a un'estremità del tubo di scarico dell'aria.

• Collegare l'adattatore per finestra all'altra estremità del tubo di scarico dell'aria.

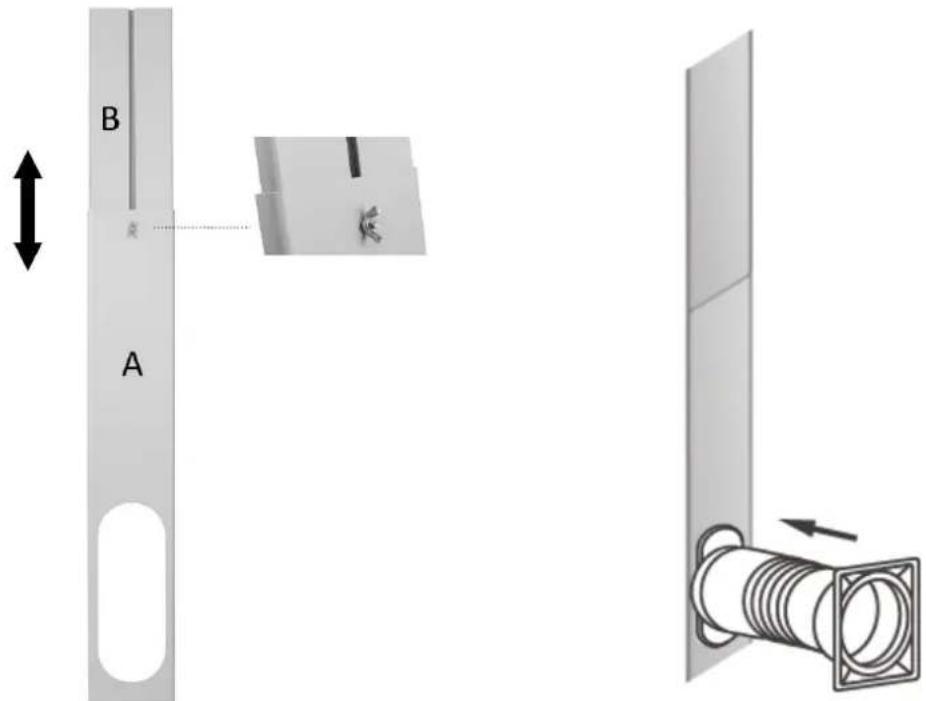

- Assemblaggio del kit finestra: fare scorrere il pannello B sotto il pannello A; inserire la vite fornita ne piccolo foro sul pannello A, posizionando il lato piatto della vite nella scanalatura centrale sul pannello B. Regolare la lunghezza dei pannelli per adattarli alla finestra. Avvitare la rondella, quindi il dado a farfalla per fissare i pannelli.

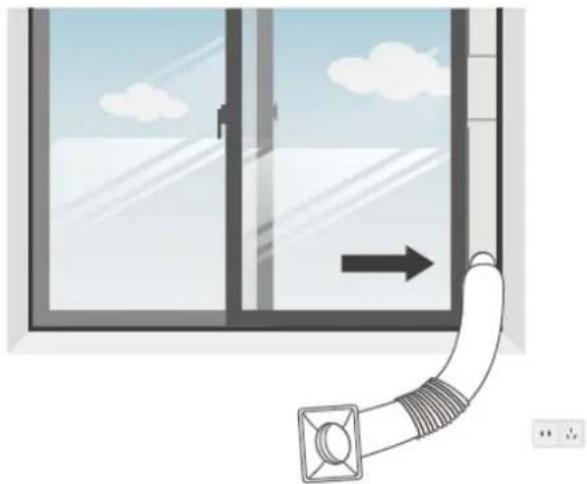

• Collegare il tubo di scarico dell'aria al kit per finestra inserendo l'adattatore per finestra nel pannello A.

- Chiudere la finestra per fissare il kit in posizione. Per la massima efficienza, si raccomanda di sigillare l'interstizio tra il kit per finestra e il telaio.

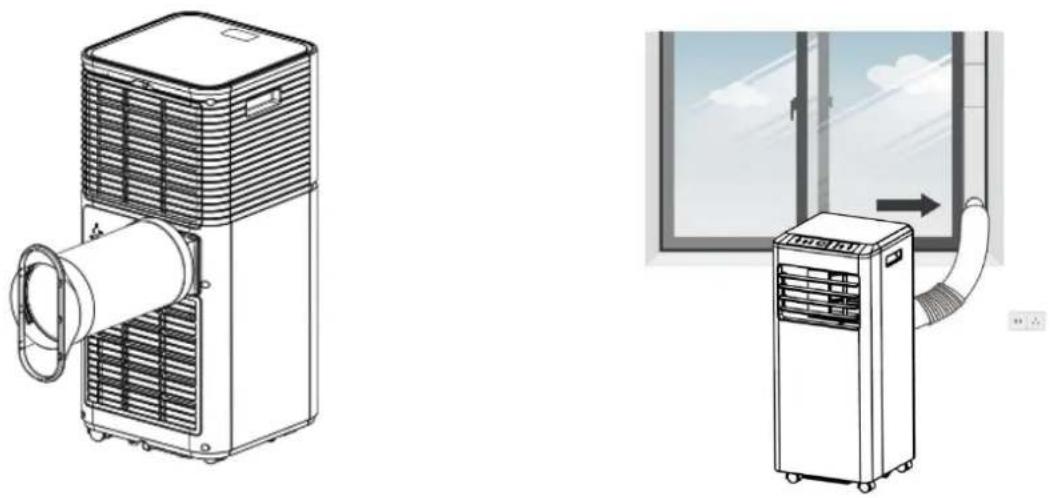

- Fissare il connettore del tubo all'apertura di scarico dell'aria situata sulla parte posteriore dell'apparecchio.

- Regolare la lunghezza del tubo, evitando di piegarlo. Posizionare l'apparecchio in prossimità di una presa di corrente adatta.

UTILIZZO

*Dopo aver spostato l'apparecchio da un locale all'altro, attendere sempre almeno 2 ore prima di avviarlo. Prima dell'uso, verificare che il tubo di scarico dell'aria sia installato correttamente. Collegare l'apparecchio alla presa di corrente.

1. Pulsante di avvio/arresto

Premere questo pulsante per avviare l'apparecchio. L'apparecchio inizierà a funzionare.

Premere nuovamente il pulsante per arrestare l'apparecchio.

2. Pulsante della modalità

Premere questo per selezionare la modalità operativa desiderata tra Ventilazione, Raffrescamento e Asciugatura. L'indicatore corrispondente alla modalità selezionata si illuminerà.

- Modalità Ventilazione

In questa modalità non è possibile regolare la temperatura.

In questa modalità, l'aria della stanza circolerà ma non verrà raffreddata.

- Modalità Raffrescamento

Quando la temperatura ambientale è superiore alla temperatura impostata, il compressore si avvierà.

Quando la temperatura ambientale è inferiore alla temperatura impostata, il compressore si arresterà e la ventola ritornerà a funzionare alla velocità impostata.

Nota: quando il compressore è in funzione, l'apparecchio vibra leggermente. È un fenomeno normale che non ha alcuna conseguenza.

- Modalità Asciugatura

In questa modalità la ventola funziona a bassa velocità. Non è possibile regolare la velocità della ventola né la temperatura.

Il compressore si arresterà dopo 8 minuti di funzionamento e si riavvierà dopo altri 6 minuti.

3. Pulsanti di aumento e diminuzione della temperatura/del timer

La temperatura può essere regolata esclusivamente in modalità Raffrescamento.

Premere il pulsante ▲ o √ per impostare la temperatura ambientale desiderata tra 16°C e 32°C. I pulsanti possono essere usati anche per impostare il timer. I valori aumenteranno/diminuiranno di 1 (°C/ora) a ogni pressione.

Nota: in modalità Raffrescamento, sul display apparirà la temperatura impostata; in modalità Ventilazione e Asciugatura, sul display apparirà la temperatura ambientale.

4. Pulsante della velocità della ventola

Premere il pulsante della velocità per selezionare la velocità della ventola tra alta e bassa. L'indicatore

corrispondente alla velocità selezionata si illuminerà.

Nota: in modalità Asciugatura non è possibile selezionare la velocità della ventola.

5. Pulsante del timer

Avvio automatico

• Quando l'apparecchio non è in funzione, premere il pulsante del timer. "00" lampeggerà sul display.
• Premere i pulsanti di aumento o diminuzione del timer per impostare l'intervallo di avvio automatico tra 1 e 24 ore. Il display lampeggerà per qualche secondo, quindi il timer si attiverà. L'indicatore del timer si illuminerà.
• L'apparecchio si avvierà automaticamente allo scadere dell'intervallo impostato.

Arresto automatico

• Quando l'apparecchio è in funzione, premere il pulsante del timer. "00" lampeggerà sul display.
• Premere i pulsanti di aumento o diminuzione del timer per impostare l'intervallo di arresto automatico tra 1 e 24 ore. Il display lampeggerà per qualche secondo, quindi il timer si attiverà. L'indicatore del timer si illuminerà. Sul display apparirà la temperatura impostata.
• L'apparecchio si arresterà automaticamente allo scadere dell'intervallo impostato.

Per modificare il timer, premere il pulsante del timer, quindi il pulsante ▲ o ▼ per modificare i valori.

Impostando l'intervallo su "00", il timer verrà disattivato e l'indicatore del timer si spegnerà.

6. Pulsante della modalità Riposo (attivo esclusivamente in modalità Raffrescamento)

Premere il pulsante della modalità Riposo per attivare questa modalità. L'indicatore della modalità Riposo si illuminerà.

In questa modalità non è possibile modificare la velocità della ventola, che funzionerà automaticamente a bassa velocità.

7. Pulsante del blocco bambini

Tenere premuto questo pulsante finché l'indicatore del blocco bambini non si illumina; il pannello di controllo si disattiverà, e l'apparecchio funzionerà con le impostazioni correnti. Tenere nuovamente premuto questo pulsante per annullare il blocco bambini; l'indicatore del blocco bambini si spegnerà. Il pannello di controllo tornerà attivo.

NOTA

- Per selezionare l'unità di misura della temperatura tra gradi Celsius e Fahrenheit, tenere premuto il pulsante della modalità per 5 secondi quando l'apparecchio è in funzione, o premere il pulsante di conversione °C/°F sul telecomando. In alternativa, è possibile selezionarla tramite l'app.

Sbrinamento automatico

Quando la temperatura ambientale è bassa, sull'evaporatore potrebbe formarsi della brina mentre l'apparecchio è in funzione. In tal caso, l'apparecchio attiverà automaticamente il processo di sbrinamento automatico descritto di seguito.

Quando l'apparecchio è in modalità Raffrescamento o Asciugatura e il sensore della temperatura ambientale rileva che la temperatura della serpentina dell'evaporatore è inferiore a -1^ , l'apparecchio si arresterà per 10 minuti, e si riavvierà quando la temperatura raggiunge i 7^ .

Drenaggio dell'acqua

1) L'apparecchio integra un sistema di riciclo dell'acqua di condensa. L'acqua di condensa viene parzialmente riciclata tra il condensatore e il serbatoio dell'acqua. Quando la quantità di acqua raggiunge il livello massimo, sul display verrà visualizzato il codice errore "Ft" e sarà necessario drenare l'acqua.

Nota: l'apparecchio è dotato di due porte di drenaggio. Quando la porta di drenaggio superiore è chiusa dal tappo, l'acqua fuoriuscirà dalla porta di drenaggio inferiore.

2) Scollegare l'apparecchio dalla presa di corrente, spostarlo in un luogo appropriato e rimuovere il tappo dalla porta di drenaggio per drenare l'acqua di condensa.
3) Al termine del drenaggio dell'acqua di condensa, riposizionare il tappo nella porta di drenaggio per evitare perdite d'acqua.
4) Per l'utilizzo continuo della modalità Asciugatura, collegare il tubo di drenaggio incluso alla porta di drenaggio superiore e drenare l'acqua in un contenitore.

Collegamento alla rete Wi-Fi (queste istruzioni potrebbero non rispecchiare l'ultima versione dell'app e sono fornite a solo titolo di riferimento)

1. Posizionare l'apparecchio a non più di 5 metri di distanza dal router.
2. Cercare "Smart Life – Smart Living" nell'App Store (per dispositivi iOS) o in Google play (per dispositivi

Android) o scansionare direttamente il seguente codice QR per scaricare l'app "Smart Life".

1. Registrarsi o accedere al proprio account sul'app. Premere il simbolo "+" in alto a destra o il pulsante "Add device" per aggiungere il condizionatore d'aria.

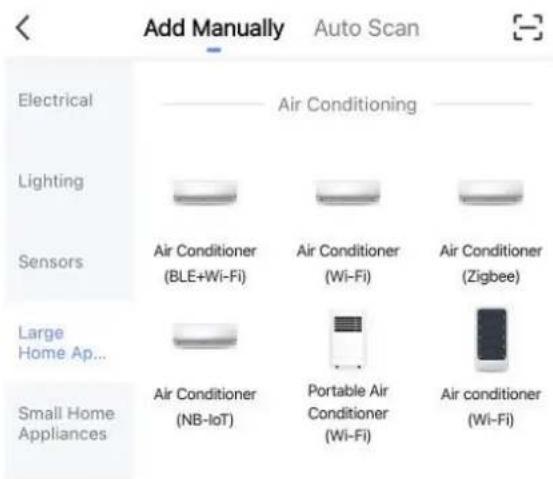

2. Individuare e premere l'icona "Portable Air Conditioner (Wi-Fi)" (Fig. 1). Apparirà un messaggio con la richiesta di utilizzare una rete Wi-Fi a 2,4 GHz. Nota: l'app non supporta le reti Wi-Fi a 5 GHz.

Inserire la password della propria rete Wi-Fi ed effettuare il collegamento alla rete Wi-Fi. Quindi assicurarsi che l'indicatore Wi-Fi lampeggi. In caso contrario, tenere premuto il pulsante del timer sul pannello di controllo per 5 secondi finché l'indicatore Wi-Fi non lampeggia (verrà emesso un segnale acustico).

1. Se l'indicatore Wi-Fi lampeggia rapidamente, confermare e premere "Next" per aggiungere direttamente il dispositivo. Se l'indicatore Wi-Fi lampeggia lentamente, selezionare "AP Mode" in alto a destra, confermare e premere "Next" (Fig. 2).
2. Premere "Go to Connect" e selezionare l'hotspot "SmartLife-XXXX". Quando l'hotspot è collegato, tornare all'app e aggiungere il dispositivo.
3. È possibile impostare il nome del proprio dispositivo (ad esempio "PAC-127032.1") premendo l'icona della matita accanto ad esso. Quindi premere il pulsante "Done" (Fig. 3).
4. Ora è possibile controllare il condizionatore d'aria tramite l'interfaccia descritta di seguito (Fig. 4). Premere il pulsante corrispondente per impostare la funzione desiderata. Durante l'impostazione della modalità e della velocità della ventola verranno visualizzate le stesse opzioni disponibili sul pannello di controllo dell'apparecchio (modalità Riscaldamento non disponibile).

a. Nome dell'apparecchio
b. Ritorno alla pagina principale
c. Impostazioni dell'app
d. Temperatura corrente
e. Imposta temperatura
f. Impostazione della modalità
g. Impostazione della velocità della ventola
h. Pulsante di diminuzione della temperatura
i. Pulsante di aumento della temperatura

j. Pulsante di avvio/arresto (premerlo una volta per avviare l'apparecchio; il pulsante si illuminerà, premerlo nuovamente per arrestare l'apparecchio; il pulsante si spegnerà)

k. Modalità corrente

I. Velocità della ventola corrente

m. Altre funzioni

• Premere il pulsante "More" per impostare il timer, il blocco bambini, la modalità Riposo (disponibile esclusivamente in modalità Raffrescamento) e l'unità di misura °C/°F (Fig. 5).

• Per impostare il timer è necessario aggiungere una programmazione. Dopo aver impostare il timer, è possibile attivarlo o disattivarlo facendo scorrere il pulsante a lato. Per eliminare il timer, fare scorrere la linea corrispondente verso sinistra e premere "Delete" (Fig. 6).

• Quando il blocco bambini è attivo, i controlli tramite l'app sono disattivati. Per disattivare il blocco bambini tramite l'app, premere il simbolo del lucchetto sul pagina principale (Fig. 7). Il simbolo scomparirà, a indicare che il blocco bambini è stato disattivato.

• Premere la freccia in alto a sinistra per tornare alla pagina principale, su cui è presente il pulsante di avvio/arresto per avviare o arrestare l'apparecchio (Fig. 8).

• Premere il simbolo della matita in alto a destra per visualizzare le impostazioni dell'app. L'opzione "Share Device" permette di condividere l'accesso alle funzionalità dell'apparecchio con altre persone.

Note

• In caso di variazione della rete Wi-Fi a cui è collegato l'apparecchio, è necessario effettuare un nuovo abbinamento.
• Quando l'indicatore Wi-Fi lampeggia, l'apparecchio è in attesa di essere abbinato. Quando l'indicatore Wi-Fi rimane acceso, l'apparecchio è collegato alla rete Wi-Fi. Quando l'indicatore Wi-Fi è spento, l'apparecchio è scollegato dalla rete Wi-Fi.

Fig. 1

PULIZIA E MANUTENZIONE

• Prima di pulire l'apparecchio o rimuovere qualsiasi parte, scollegarlo dalla presa di corrente.
  • Non usare benzina o altri agenti chimici per pulire l'apparecchio.
  • Non bagnare l'apparecchio direttamente.
  • Se l'apparecchio è danneggiato, contattare il rivenditore o un centro di assistenza.

Filtri dell'aria

Per evitare che i filtri dell'aria vengano ostruito da polvere/sporcizia è necessario pulirli una volta al mese.

• Estrarre i filtri dell'aria dall'apparecchio.
• Risciacquare i filtri sotto l'acqua corrente e asciugarli all'ombra.
• Reinstallare i filtri dell'aria.

Pulire le superfici esterne con un detergente neutro e un panno umido, quindi asciugarle con un panno asciutto.

Avvertenza! Non toccare la superficie dell'evaporatore con le mani nude per evitare lesioni alle dita.

RISOLUZIONE DEI PROBLEMI

Problemi	Possibili cause	Soluzioni
L'apparecchio non si avvia.	L'apparecchio non è collegato alla presa di corrente.	Collegarlo correttamente alla presa di corrente.
	Sul display è presente il codice "Ft".	Drenare l'acqua.
	Per un funzionamento corretto, la temperatura ambientale deve essere compresa tra 5°C e 35°C.	Controllare la temperatura ambientale. Quando la temperatura ritorna nell'intervallo di funzionamento (5°C - 35°C), l'apparecchio funzionerà normalmente.
L'aria non è abbastanza fredda in modalità Raffrescamento.	Le porte o le finestre della stanza sono aperte.	Assicurarsi di chiudere tutte le porte e le finestre.
	Nella stanza sono presenti fonti di calore.	Rimuovere le fonti di calore, se possibile.
	Il tubo di scarico dell'aria non è collegato o è ostruito.	Collegare o pulire il tubo di scarico dell'aria.
	La temperatura impostata è troppo alta.	Modificare la temperatura impostata.
	Le aperture di ingresso o uscita dell'aria sono bloccate.Il pavimento non è a livello o non è piano.	Pulire le aperture di ingresso e di uscita dell'aria.Posizionare l'apparecchio su una superficie piana e a livello, se possibile.
L'apparecchio è rumoroso.
	Alcune parti sono allentate e vibrano.	Fissare e serrare le parti.
	Il rumore è causato dal flusso di refrigerante all'interno dell'apparecchio.	È un fenomeno normale.
Sul display appare il codice "E0".	Problema di comunicazione tra il circuito stampato e il display.	Controllare i cavi del display. Contattare un centro di assistenza autorizzato.
Sul display appare il codice "E1".	Malfunzionamento del sensore della temperatura ambientale.	Il sensore della temperatura ambientale deve essere sostituito. Contattare un centro di assistenza autorizzato.
Sul display appare il codice "E2".	Malfunzionamento del sensore della temperatura dell'evaporatore.	Il sensore della temperatura dell'evaporatore deve essere sostituito. Contattare un centro di assistenza autorizzato.
Sul display appare il codice "Ft".	Il serbatoio dell'acqua è pieno.	Svuotare il serbatoio dell'acqua.

SPECIFICHE TECNICHE

Di seguito sono riportate le specifiche tecniche dell'apparecchio.

Modello	PAC-127032.1
Tensione nominale	220-240 V
Frequenza nominale	50 Hz
Potenza in ingresso	1005 W
Corrente nominale	4,5 A
Capacità di raffreddamento	2600 W
Rimozione dell'umidità (L/H)	0,9
Flusso d'aria	330 m^3/h
Potenza di trasmissione max	18,82 dBm
Intervallo di frequenze	2412-2472 MHz

Emerio dichiara sotto la sua esclusiva responsabilità che il prodotto PAC-127032.1 è conforme ai requisiti essenziali e agli altri requisiti applicabili della direttiva RED (2014/53/EU).

Il testo completo della dichiarazione di conformità CE è disponibile al seguente indirizzo Internet: www.emerio.eu

INFORMAZIONI ERP

	Valore
Marchio commerciale	Emerio
Identificativo del modello	PAC-127032.1
Livello di potenza sonora	65 dB(A)
Nome del refrigerante	R290
Potenza nominale assorbita per il raffreddamento (kW)	1,0
Indice di efficienza energetica nominale	2,6
GWP ( kgCO_2eq )	3
Classe di efficienza energetica	A
Consumo di energia per apparecchi a doppio condotto (kWh/h)	N/A
Consumo di energia per apparecchi a singolo condotto (raffreddamento) (kWh/h)	1,0
Consumo di energia in modalità a termostato spento (W)	N/A
Consumo di energia in modalità standby (W)	0,49
Capacità di raffreddamento	2600 W
La perdita di refrigerante contribuisce al cambiamento climatico. In caso di rilascio nell'atmosfera, i refrigeranti con un potenziale di riscaldamento globale (GWP) più basso contribuiscono in misura minore al riscaldamento globale rispetto a quelli con un GWP più elevato. Questo apparecchio contiene un fluido refrigerante con un GWP di 3. Se 1 kg di questo fluido refrigerante fosse rilasciato nell'atmosfera, quindi, l'impatto sul riscaldamento globale sarebbe 3 volte più elevato rispetto a 1 kg di CO2, per un periodo di 100 anni. In nessun caso l'utente deve cercare di intervenire sul circuito refrigerante o di disassemblare il prodotto. Rivolgersi a personale qualificato.#Consumo di energia: 1,3 kWh per il modello PAC-127032.1 durante 60 minuti di utilizzo in condizioni normali di prova. Il consumo effettivo dipende dalle modalità di utilizzo dell'apparecchio e dal luogo in cui è installato.Per ulteriori informazioni, contattare:LIPO Einrichtungsmärkte AG,Rüti Center, Rütiweg 7,CH-4133 Pratteln

GARANZIA E SERVIZIO DI ASSISTENZA

Prima della fornitura, i nostri apparecchi vengono sottoposti ad un severo controllo di qualità. Se, nonostante la massima cura, si sono verificati danni durante la produzione o il trasporto, si prega di restituire l'apparecchio al rivenditore. Oltre ai diritti legali previsti dalla legge, l'acquirente può far valere i diritti derivanti dalla seguente garanzia:

Concediamo 2 anni di garanzia sull'apparecchio acquistato; il periodo di garanzia inizia dal giorno dell'acquisto. Durante questo periodo ripariamo o sostituiamo gratuitamente ogni componente guasto, la cui malfunzione può essere manifestamente attribuita a difetti del materiale o al processo di produzione. In caso di apparecchio difettoso, rivolgersi direttamente al rivenditore.

I difetti derivanti da un uso scorretto dell'apparecchio e le malfunzioni dovute all'intervento o alla riparazione da parte di terzi o alla sostituzione di componenti con ricambi non originali non sono coperti da questa garanzia.

Conservare sempre lo scontrino, senza il quale non è possibile far valere la garanzia. I danni dovuti al non rispetto del manuale di istruzioni rendono nulla la garanzia; se ciò porta a conseguenti danni non potremmo essere ritenuti responsabili. Decliniamo inoltre qualsiasi responsabilità per eventuali danni o lesioni personali causati da un uso improprio o in caso di mancata aderenza al manuale di istruzioni. Eventuali danni agli accessori non implicano la sostituzione gratuita dell'intero apparecchio. In tal caso, contattare il reparto di assistenza. La rottura di componenti in vetro o plastica è sempre soggetta a un costo. I difetti ai componenti di consumo o a componenti soggetti a usura, compresa la pulizia, manutenzione, sostituzione o le spese di spedizione e di trasporto verso il luogo di riparazione e ritorno. degli stessi, non sono coperti dalla garanzia e saranno soggetti a un costo.

SMALTIMENTO ECOCOMPATIBILE

Riciclaggio – Direttiva europea 2012/19/EU

Questo simbolo indica che il prodotto non deve essere smaltito con altri rifiuti domestici. Per prevenire rischi all'ambiente o alla salute da uno smaltimento non controllato, riciclare responsabilmente per promuovere un riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo utilizzato, servirsi dei sistemi di restituzione e raccolta o contattare il proprio

rivenditore autorizzato dove il prodotto è stato acquistato. Il rivenditore autorizzato si occuperà dello smaltimento sicuro del prodotto.

RICICLARE O SMALTIRE LE BATTERIE NEL MODO CORRETTO. NON APRIRLE. NON

BRUCIARLE E NON CORTO-CIRCUITARLE.

1. Istruzioni generali

1) Controllo dell'area

Prima di intervenire su sistemi contenenti refrigeranti infiammabili, è necessario effettuare alcuni controlli di sicurezza per minimizzare il rischio di ignizione. Prima di intervenire sul sistema refrigerante, rispettare le precauzioni riportate di seguito.

2) Procedura di intervento

Effettuare l'intervento seguendo una procedura controllata per minimizzare il rischio di presenza di vapore o gas infiammabile durante l'operazione.

3) Area generale di intervento

Tutto il personale di manutenzione e altre persone che lavorano nell'area devono essere informati della natura dell'intervento in corso. Evitare di lavorare in spazi ristretti. La zona intorno all'area di intervento deve essere isolata. Assicurarsi che le condizioni dell'area di intervento siano sicure in termini di materiali infiammabili.

4) Controllo della presenza di refrigerante

Controllare l'area con un rilevatore di refrigerante prima e durante l'intervento per essere consapevoli della presenza di atmosfere potenzialmente infiammabili. Assicurarsi che i dispositivi di rilevazione di perdite utilizzati siano idonei all'uso con refrigeranti infiammabili, ovvero che non producano scintille e siano sigillati adeguatamente o a sicurezza intrinseca.

5) Presenza di estintori

Se è necessario effettuare lavori a caldo sull'apparecchio o sui suoi componenti, tenere un dispositivo di estinzione a portata di mano. Tenere un estintore a polvere o CO₂ adiacente all'area di lavoro.

6) Assenza di fonti di ignizione

Se l'intervento sul sistema refrigerante richiede l'esposizione di tubazioni che contengono o hanno contenuto un refrigerante infiammabile, non usare fonti di ignizione che comportino il rischio di incendio o esplosione.

Qualsiasi fonte di ignizione, incluse le sigarette accese, deve essere tenuta a una distanza sufficiente dal sito di installazione, riparazione, rimozione e smaltimento dell'apparecchio nel caso in cui un refrigerante infiammabile possa essere rilasciato nell'area circostante. Prima di effettuare l'intervento, ispezionare l'area intorno all'apparecchio per assicurarsi che sia priva di sostanze infiammabili o rischi di ignizione. Esporre i cartelli "Vietato fumare".

7) Ventilazione dell'area

Prima di effettuare lavori a caldo o accedere al sistema refrigerante, assicurarsi che l'area sia all'aperto o adeguatamente ventilata. Mantenere un livello di ventilazione costante durante l'esecuzione dell'intervento.

La ventilazione deve garantire la dispersione in sicurezza di un'eventuale fuoriuscita di refrigerante, e preferibilmente la sua espulsione nell'atmosfera esterna.

8) Controllo dell'apparecchio refrigerante

Se è necessario sostituire dei componenti elettrici, assicurarsi che siano idonei allo scopo e conformi alle specifiche. Seguire tutte le istruzioni di manutenzione fornite dal costruttore. In caso di dubbio, contattare l'assistenza tecnica del costruttore.

Effettuare i controlli descritti di seguito sugli impianti che utilizzano refrigeranti infiammabili.

- La carica di refrigerante è proporzionale alle dimensioni del locale di installazione delle parti che contengono refrigerante.

- Le apparecchiature e le prese di ventilazione funzionano correttamente e non sono ostruite.

- Se viene utilizzato un circuito refrigerante indiretto, controllare la presenza di refrigerante nel circuito secondario.

- L'etichettatura dell'apparecchio è visibile e leggibile. Se l'etichettatura è illeggibile, sostituirla.

- Il tubi o i componenti di refrigerazione sono installati in una posizione che riduca il rischio di esposizione

a sostanze in grado di corrodere i componenti contenenti refrigerante, a meno che tali componenti non siano costruiti con materiali intrinsecamente resistenti alla corrosione o protetti in modo adeguato dalla corrosione.

9) Controllo dei dispositivi elettrici

Le operazioni di riparazione e manutenzione dei componenti elettrici devono includere controlli iniziali di sicurezza e procedure di ispezione dei componenti. In caso di difetti che compromettono la sicurezza, non collegare il circuito ad alcuna fonte di alimentazione finché il difetto non viene corretto. Se il difetto non può essere corretto immediatamente ma è necessario continuare l'operazione, adottare una soluzione temporanea adeguata. Segnalare il problema al proprietario dell'apparecchio affinché tutte le parti siano informate. I controlli iniziali di sicurezza devono verificare che:

• I condensatori siano stati scaricati: l'operazione deve essere effettuata in sicurezza per evitare il rischio di scintille.
• Nessun cavo o componente elettrificato sia esposto durante la carica, il recupero o lo spurgo del sistema.
• La messa a terra sia continua.

2. Riparazione dei componenti sigillati

1) Durante la riparazione dei componenti sigillati, scollegare l'apparecchio da tutte le fonti di alimentazione elettrica prima di rimuovere qualsiasi copertura sigillata o componenti similari. Se è assolutamente necessario lasciare l'apparecchio collegato all'alimentazione elettrica durante la manutenzione, posizionare nel punto più critico un rilevatore di perdite permanentemente in funzione per prevenire situazioni potenzialmente pericolose.
2) Durante il lavoro sui componenti elettrici, prestare particolare attenzione a non alterare l'involucro esterno dell'apparecchio in modo tale da alterarne il livello di protezione. Ciò include danni ai cavi, un numero eccessivo di collegamenti, terminali non conformi alle specifiche originali, danni alle guarnizioni, installazione scorretta dei dispositivi di tenuta, ecc.

Assicurarsi che l'apparecchio sia installato in modo sicuro. Assicurarsi che le guarnizioni o i materiali di tenuta non siano usurati in modo tale da comprometterne la capacità di evitare l'ingresso di agenti infiammabili. Le parti di ricambio devono essere conformi alle specifiche del costruttore.

NOTA: l'uso di silicone sigillante può inibire l'efficacia di alcuni dispositivi di rilevamento delle perdite. Per intervenire sui componenti a sicurezza intrinseca, non è necessario isolarli.

3. Riparazione dei componenti a sicurezza intrinseca

Prima di applicare carichi induttivi o capacitivi permanenti al circuito, assicurarsi che ciò non causi il superamento dei valori di tensione e corrente consentiti dall'apparecchio. I componenti a sicurezza intrinseca sono gli unici su cui è possibile intervenire in presenza di atmosfera infiammabile quando sono elettrificati. Le specifiche del dispositivo di prova devono essere corrette. Sostituire i componenti esclusivamente con le parti specificate dal costruttore. Altre parti possono causare l'ignizione del refrigerante nell'atmosfera a causa di una perdita.

4. Cablaggio

Assicurarsi che i cavi non siano soggetti a usura, corrosione, pressione eccessiva, vibrazione, bordi affilati o altre condizioni avverse. I controlli devono prendere in considerazione anche gli effetti dell'usura o delle vibrazioni continue provenienti da fonti come compressori o ventole.

5. Rilevamento di refrigeranti infiammabili

Non usare in alcuna circostanza potenziali fonti di ignizione per la ricerca o il rilevamento di perdite di refrigerante. Non utilizzare torce ad alogenuri (o altri rilevatori che utilizzano fiamme libere).

6. Metodi di rilevamento delle perdite

I seguenti metodi di rilevamento delle perdite sono considerate adatte all'uso con sistemi contenenti refrigeranti infiammabili.

Per rilevare refrigeranti infiammabili è possibile usare rilevatori di perdite elettronici, ma la loro sensibilità potrebbe non essere adeguata o richiedere una nuova calibrazione. (I dispositivi di rilevamento devono essere calibrati in un'area priva di refrigerante.) Assicurarsi che il rilevatore non sia una potenziale fonte di ignizione e sia adatto al refrigerante utilizzato. I dispositivi di rilevamento delle perdite devono essere impostati a una percentuale dell'LFL (limite inferiore di infiammabilità) e calibrati sul refrigerante utilizzato e sulla percentuale appropriata di gas (massimo 25%). I fluidi per il rilevamento delle perdite sono adatti all'uso con la maggior parte dei refrigeranti; tuttavia, evitare l'uso di detergenti contenenti cloro perché quest'ultimo può reagire con il refrigerante e corrodere le tubazioni in rame. Se si sospetta una perdita, rimuovere/estinguere tutte le fiamme libere. Se viene rilevata una perdita di refrigerante che richiede una saldatura, tutto il refrigerante deve essere raccolto dal sistema o isolato (tramite valvole di intercettazione) in una parte del sistema lontana dalla perdita. L'azoto esente da ossigeno (OFN) deve quindi essere spurgato dal sistema sia prima che durante l'operazione di saldatura.

7. Rimozione e svuotamento

Durante l'accesso al circuito del refrigerante per effettuare riparazioni o qualsiasi altro intervento, utilizzare procedure convenzionali. Tuttavia, è importare adottare il protocollo raccomandato perché sussiste il rischio di infiammabilità. Rispettare la seguente procedura:

• Rimuovere il refrigerante.
• Spurgare il circuito con del gas inerte.
• Evacuare il circuito.
• Spurgare nuovamente il circuito con del gas inerte.
• Aprire il circuito tramite taglio o saldatura.

Raccogliere la carica di refrigerante nelle apposite bombole di recupero. Pulire il sistema con dell'OFN per rendere l'apparecchio sicuro. Potrebbe essere necessario ripetere più volte questo processo. Non usare ossigeno o aria compressa per effettuare questa operazione. Per effettuare la pulizia, pompare a vuoto l'OFN nel sistema e continuare a riempirlo fino a raggiungere la pressione di esercizio, quindi disperderlo nell'atmosfera e ripristinare il vuoto. Ripetere l'operazione fino alla completa espulsione del refrigerante dall'apparecchio. Durante l'utilizzo dell'ultima carica di OFN, scaricare il sistema affinché raggiunga una pressione atmosferica tale da consentire l'intervento. Questa operazione è essenziale prima di effettuare interventi di saldatura sulle tubazioni. Assicurarsi che l'uscita della pompa a vuota non sia in prossimità di fonti di ignizione e garantire un'adeguata ventilazione.

8. Procedure di carica

Oltre alle procedure di carica convenzionali, è necessario rispettare i seguenti requisiti.

• Evitare la contaminazione di diversi refrigeranti durante l'uso di apparecchi di ricarica. I tubi o le tubazioni devono essere più corti possibili per ridurre al minimo la quantità di refrigerante contenuta al loro interno.
• Le bombole devono essere mantenute in posizione verticale.
• Assicurarsi che il sistema refrigerante sia collegato a terra prima di caricare il refrigerante nel sistema.
• Etichettare il sistema al termine della carica (se non è stato fatto in precedenza).
• Prestare particolare attenzione a non riempire eccessivamente il sistema refrigerante.

Prima di caricare il sistema, sottoporlo a un test di pressione con dell'OFN. Il sistema deve essere sottoposto a un test di tenuta al termine della carica, ma prima della messa in servizio. Effettuare un nuovo test di tenuta prima di lasciare l'area di intervento.

9. Messa fuori servizio

Prima di effettuare questa procedura è essenziale che il tecnico abbia acquisito familiarità con l'apparecchio e tutte le sue specifiche. È buona norma assicurarsi che tutti i refrigeranti vengano recuperati in modo sicuro.

Prima di effettuare l'operazione è necessario prelevare un campione di olio e di refrigerante nel caso sia necessaria un'analisi prima di riutilizzare il refrigerante rigenerato. È essenziale che l'alimentazione elettrica sia disponibile prima di iniziare l'operazione.

a) Familiarizzarsi con l'apparecchio e il suo funzionamento.
b) Isolare elettricamente il sistema.
c) Prima di iniziare l'operazione, assicurarsi che:

• Siano disponibili attrezzature meccaniche per lo spostamento delle bombole refrigeranti (se necessario).
• Tutti i dispositivi di protezione individuale siano disponibili e utilizzati correttamente.
• Il processo di recupero sia supervisionato in ogni momento da una persona competente.
  • Le bombole e l'attrezzatura di recupero siano conformi agli standard previsti.
  d) Se possibile, pompare a vuoto il sistema refrigerante.
  e) Se non è possibile ottenere il vuoto, realizzare un collettore affinché il refrigerante possa essere rimosso da tutte le parti del sistema.
  f) Assicurarsi che la bambola sia posizionata sulla bilancia prima di iniziare il recupero.
  g) Avviare l'attrezzatura di recupero e utilizzarla conformemente alle istruzioni del costruttore.
  h) Non riempire eccessivamente le bombole (non oltre l'80% di carica liquida).
  i) Non superare la pressione di esercizio massima della bombola, nemmeno temporaneamente.
  j) Quando le bombole sono state riempite correttamente e l'operazione è terminata, rimuovere tempestivamente le bombole e l'attrezzatura dal locale e assicurarsi che tutte le valvole di isolamento dell'apparecchio siano chiuse.
  k) Il refrigerante recuperato non deve essere caricato in un altro sistema refrigerante, a meno che non sia stato pulito e controllato.

10. Etichettatura

L'apparecchio deve essere contrassegnato con un'etichetta che ne segnali la messa fuori servizio e la rimozione di refrigerante dal suo interno. L'etichetta deve essere datata e firmata. Assicurarsi che sull'apparecchio siano presenti etichette indicanti che contiene refrigerante infiammabile.

11. Recupero

Durante la rimozione del refrigerante da un sistema, per manutenzione o messa fuori servizio, si raccomanda di effettuare l'operazione in sicurezza. Prima di trasferire il refrigerante nelle bombole, assicurarsi di utilizzare esclusivamente bombole di recupero adatte al refrigerante. Assicurarsi di avere a disposizione un numero di bombole sufficiente per contenere la carica totale del sistema. Tutte le bombole devono essere omologate per il refrigerante recuperato e correttamente etichettate (ovvero utilizzare bombole progettate appositamente per il recupero del refrigerante in questione). Le bombole devono essere dotate di valvole limitatrici di pressione e valvole di intercettazione in buone condizioni. Le bombole di recupero vuote devono essere svuotate e, se possibile, raffreddate prima del recupero. L'attrezzatura di recupero deve essere in buone condizioni, fornita di istruzioni e idonea al recupero di refrigeranti infiammabili. Inoltre, deve essere disponibile un set di bilance calibrate in buone condizioni. I tubi devono essere dotati di raccordi di scollegamento senza perdite e in buone condizioni. Prima di utilizzare l'attrezzatura di recupero, controllare che funzioni correttamente, che sia stata sottoposta a regolare manutenzione e che i componenti elettrici associati siano sigillati per evitare l'ignizione in caso di rilascio di refrigerante. Nel dubbio, consultare il costruttore. Il refrigerante recuperato deve essere restituito al fornitore del refrigerante nella bombola di recupero corretto, compilando un'apposita nota per lo smaltimento dei rifiuti. Non mescolare i refrigeranti nelle unità di recupero, soprattutto nelle bombole. Se è necessario rimuovere compressori o oli per

compressore, assicurarsi che siano stati svuotati a un livello accettabile per garantire che il lubrificante non contenga refrigerante infiammabile. Il processo di svuotamento deve essere effettuato prima di restituire il compressore ai fornitori. L'unica modalità per accelerare questo processo è riscaldare elettricamente il corpo del compressore. Se è necessario drenare dell'olio da un sistema, effettuare l'operazione in sicurezza.

Competenza del personale di assistenza

Informazioni generali

Chiunque intervenga su apparecchi contenenti refrigeranti infiammabili deve essere in possesso di qualifiche aggiuntive oltre a quelle per la riparazione di apparecchi refrigeranti generici.

In numerosi Paesi tali qualifiche sono rilasciate da enti di formazione nazionali accreditati che attestano la competenza in materia di trattamento sicuro dei refrigeranti in conformità on le normative in vigore.

La competenza acquisita deve essere documentata da un certificato.

Formazione

La formazione deve trattare gli argomenti riportati di seguito.

Informazioni sul potenziale di esplosione dei refrigeranti infiammabili che illustrino la loro pericolosità se trattati impropriamente.

Informazioni sulle potenziali fonti di ignizione, in particolare quelle non ovvie come accendini, interruttori della luce, aspirapolvere, radiatori elettrici.

Informazioni sulle nozioni di sicurezza descritte di seguito.

Non ventilato – La sicurezza dell'apparecchio non dipende dalla ventilazione dell'involucro. Lo spegnimento dell'apparecchio o l'apertura dell'involucro non ha un effetto significativo sulla sicurezza. Tuttavia, è possibile che all'interno dell'involucro si accumuli del refrigerante fuoriuscito, e con il rischio di rilascio di atmosfera infiammabile all'apertura dell'involucro.

Involucro ventilato – La sicurezza dell'apparecchio dipende dalla ventilazione dell'involucro. Lo spegnimento dell'apparecchio o l'apertura dell'involucro ha un effetto significativo sulla sicurezza. Assicurare una sufficiente ventilazione preliminare.

Locale ventilato – La sicurezza dell'apparecchio dipende dalla ventilazione del locale. Lo spegnimento dell'apparecchio o l'apertura dell'involucro non ha un effetto significativo sulla sicurezza. Il locale deve rimanere ventilato durante l'intervento.

Informazioni sulla nozione di componenti sigillati e involucri sigillati ai sensi dello standard IEC 60079-15:2010. Informazioni sulle corrette procedure di intervento descritte di seguito.

a) Messa in servizio

• Assicurarsi che la superficie di piano sia sufficiente per la carica di refrigerante o che il condotto di ventilazione sia assemblato in modo corretto.
• Collegare i tubi ed effettuare un test di tenuta prima di caricare il refrigerante.
• Controllare i dispositivi di sicurezza prima della messa in servizio.

b) Manutenzione

• Gli apparecchi portatili devono essere riparati all'aperto o in un'officina appositamente attrezzata per la riparazione di apparecchi contenenti refrigeranti infiammabili.
• Garantire una sufficiente ventilazione nel luogo di intervento.
• Tenere presente che il malfunzionamento dell'apparecchio potrebbe essere causato da una perdita di refrigerante e che è possibile la fuoriuscita di refrigerante.
• Scaricare i condensatori in modo tale che non causino alcuna scintilla. Generalmente, la procedura standard per cortocircuitare i terminali del condensatore causa scintille.
  • Riassemblare accuratamente gli involucri sigillati. Se le guarnizioni sono usurate, sostituirle.
• Controllare i dispositivi di sicurezza prima della messa in servizio.

c) Riparazioni

• Gli apparecchi portatili devono essere riparati all'aperto o in un'officina appositamente attrezzata per la

riparazione di apparecchi contenenti refrigeranti infiammabili.

- Garantire una sufficiente ventilazione nel luogo di intervento.

- Tenere presente che il malfunzionamento dell'apparecchio potrebbe essere causato da una perdita di refrigerante e che è possibile la fuoriuscita di refrigerante.

- Scaricare i condensatori in modo tale che non causino alcuna scintilla.

Se è necessario effettuare saldature, rispettare le seguenti istruzioni nell'ordine corretto.

- Rimuovere il refrigerante. Se le normative nazionali non prevedono il recupero, drenare il refrigerante all'aperto. Prestare attenzione per evitare che il refrigerante drenato causi pericoli. In caso di dubbio, una persona deve monitorare il drenaggio. Prestare particolare attenzione per evitare che il refrigerante drenato non ritorni all'interno.

- Evacuare il circuito del refrigerante.

- Spurgare il circuito del refrigerante con azoto per 5 minuti.

- Effettuare nuovamente l'evacuazione.

- Rimuovere i componenti da sostituire tagliandoli, senza usare fiamme.

- Spurgare il punto di saldatura con azoto durante l'operazione di saldatura.

- Effettuare un test di tenuta prima di caricare il refrigerante.

• Riassemblare accuratamente gli involucri sigillati. Se le guarnizioni sono usurate, sostituirle.

- Controllare i dispositivi di sicurezza prima della messa in servizio.

d) Messa fuori servizio

- In caso di compromissione della sicurezza quando l'apparecchio viene messo fuori servizio, la carica di refrigerante deve essere rimossa prima della messa fuori servizio.

• Garantire una sufficiente ventilazione nel luogo di intervento.

- Tenere presente che il malfunzionamento dell'apparecchio potrebbe essere causato da una perdita di refrigerante e che è possibile la fuoriuscita di refrigerante.

- Scaricare i condensatori in modo tale che non causino alcuna scintilla.

- Rimuovere il refrigerante. Se le normative nazionali non prevedono il recupero, drenare il refrigerante all'aperto. Prestare attenzione per evitare che il refrigerante drenato causi pericoli. In caso di dubbio, una persona deve monitorare il drenaggio. Prestare particolare attenzione per evitare che il refrigerante drenato non ritorni all'interno.

• Evacuare il circuito del refrigerante.

- Spurgare il circuito del refrigerante con azoto per 5 minuti.

- Effettuare nuovamente l'evacuazione.

- Riempire di azoto fino alla pressione atmosferica.

- Apporre un'etichetta sull'apparecchio per segnalare che il refrigerante è stato rimosso.

e) Smaltimento

- Garantire una sufficiente ventilazione nel luogo di intervento.

- Rimuovere il refrigerante. Se le normative nazionali non prevedono il recupero, drenare il refrigerante all'aperto. Prestare attenzione per evitare che il refrigerante drenato causi pericoli. In caso di dubbio, una persona deve monitorare il drenaggio. Prestare particolare attenzione per evitare che il refrigerante drenato non ritorni all'interno.

- Evacuare il circuito del refrigerante.

- Spurgare il circuito del refrigerante con azoto per 5 minuti.

- Effettuare nuovamente l'evacuazione.

- Scollegare il compressore e drenare l'olio.

Trasporto, segnalazione e conservazione di apparecchi contenenti refrigeranti infiammabili

Trasporto di apparecchi contenenti refrigeranti infiammabili

Tenere presente che potrebbero essere in vigore norme aggiuntive per il trasporto di apparecchi contenenti

refrigeranti infiammabili. Il numero massimo o la configurazione degli apparecchi che possono essere trasportati insieme è stabilito dalle normative locali.

Segnalazione dell'apparecchio con cartelli

I cartelli per apparecchi similari utilizzati in aree di lavoro sono generalmente disciplinati dalle normative locali e indicano i requisiti minimi per la fornitura di cartelli di sicurezza e/o salute nei luoghi di lavoro.

Tutti i cartelli richiesti devono essere esposti. Inoltre, i datori di lavoro devono garantire che i dipendenti ricevano istruzioni e formazione adeguate e sufficienti sul significato dei cartelli di sicurezza appropriati e sulle azioni da intraprendere in relazione ad essi.

Non apporre un numero eccessivo di cartelli per evitare di ridurne l'efficacia.

I simboli utilizzati devono essere i più semplici possibile e contenere esclusivamente informazioni essenziali.

Smaltimento di apparecchi contenenti refrigeranti infiammabili

Consultare le normative nazionali.

Conservazione di attrezzature/apparecchi

Conservare l'apparecchio conformemente alle istruzioni del costruttore.

Conservazione di apparecchi imballati (invenduti)

L'imballaggio di protezione deve essere costruito in modo tale che eventuali danni meccanici subiti dall'apparecchio al suo interno non causino perdite di refrigerante.

Il numero massimo di apparecchi che possono essere conservati insieme è stabilito dalle normative locali.
