MANUALE UTENTE KOV4870NE GRE

CONSIGLI DI SICUREZZA

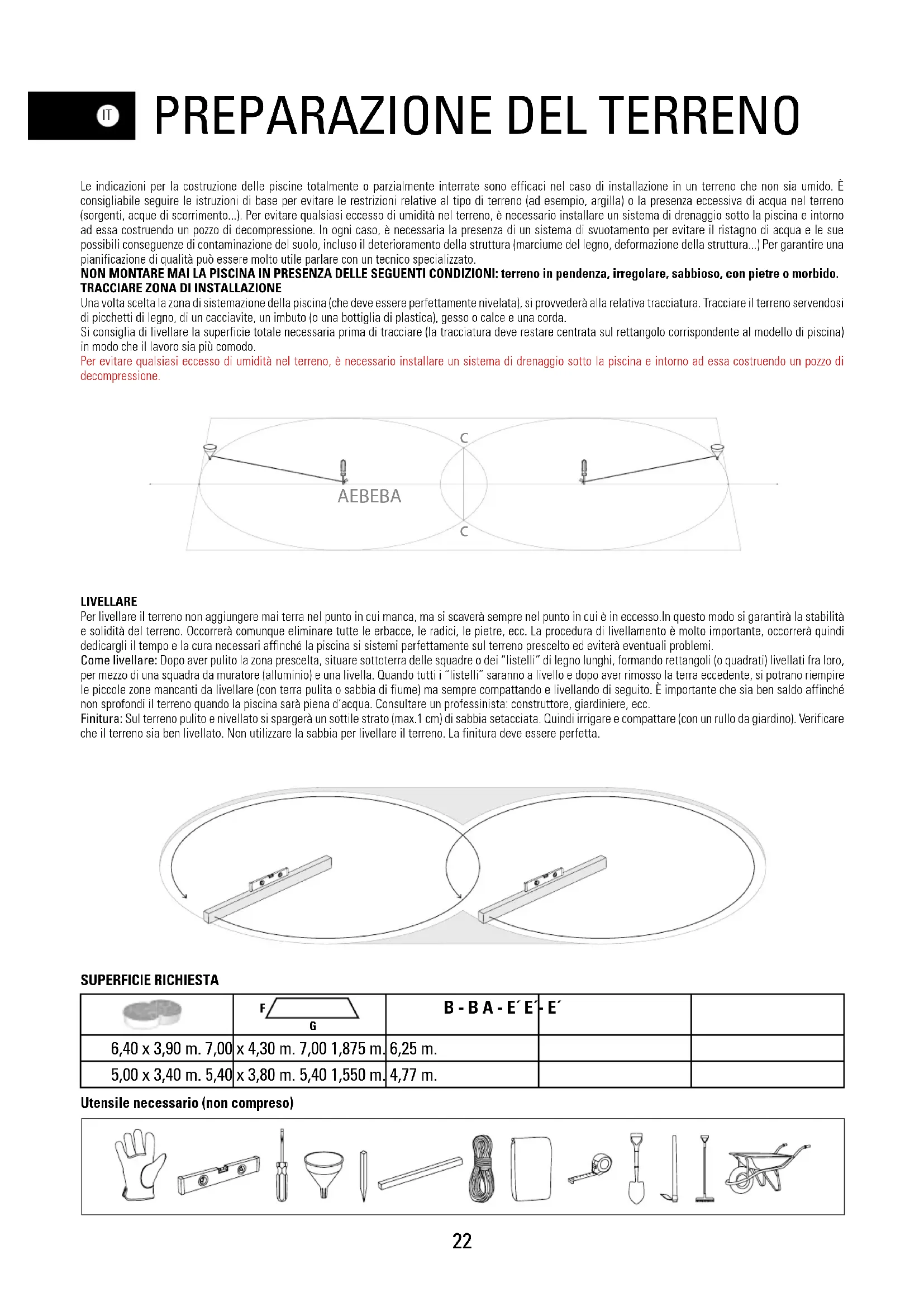

PREPARAZIONE DEL TERRENO

CONSIGLI DI SICUREZZA

PREPARAZIONE DEL TERRENO

DEPREPARAZIONE DEL TERRENO

Le indicazioni per la costruzione delle piscine totalmente o parzialmente interrate sono efficaci nel caso di installazione in un terreno che non sia umido. È consigliabile seguire le istruzioni di base per evitare le restrizioni relative al tipo di terreno (ad esempio, argilla) o la presenza eccessiva di acqua nel terreno (sorgenti, acque di scorrimento...). Per evitare qualsiasi eccesso di umidità nel terreno, è necessario installare un sistema di drenaggio sotto la piscina e intorno ad essa costruendo un pozzo di decompressione. In ogni caso, è necessaria la presenza di un sistema di svuotamento per evitare il ristagno di acqua e le sue possibili conseguenze di contaminazione del suolo, incluso il deterioramento della struttura (marciume del legno, deformazione della struttura...) Per garantire una pianificazione di qualità può essere molto utile parlare con un tecnico specializzato. NON MONTARE MAI LA PISCINA IN PRESENZA DELLE SEGUENTI CONDIZIONI: terreno in pendenza, irregolare, sabbioso, con pietre o morbido.

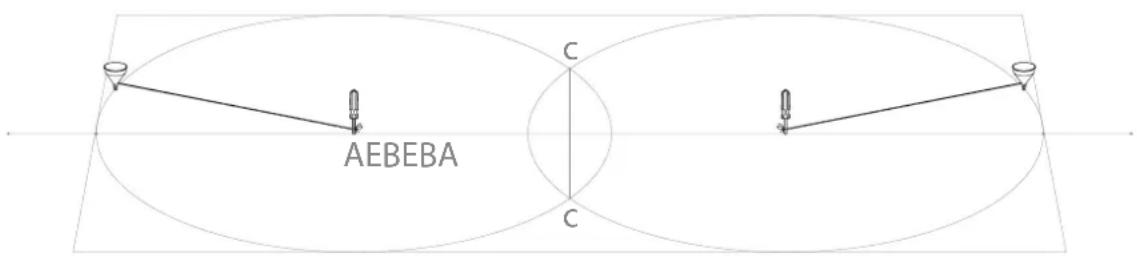

TRACCIARE ZONA DI INSTALLAZIONE

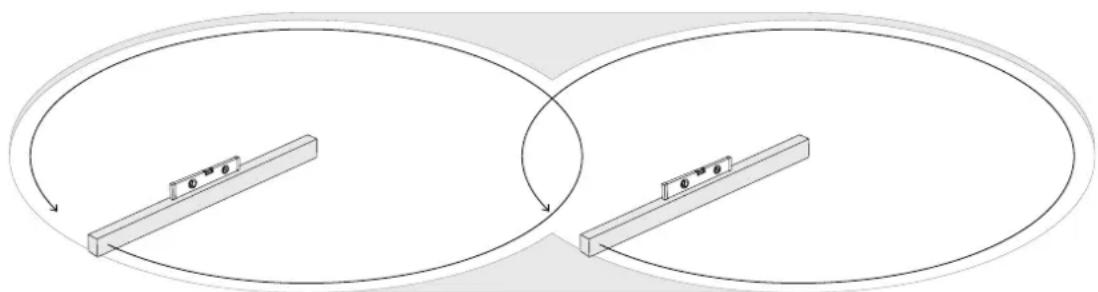

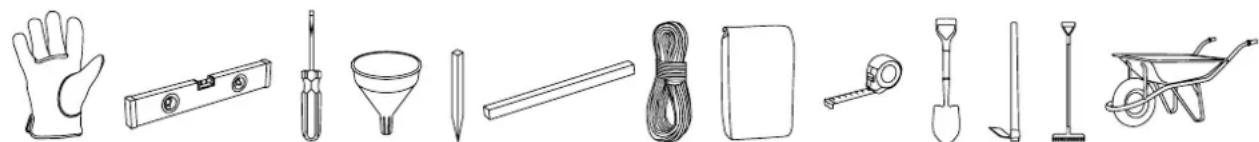

Una volta scelta la zona di sistemazione della piscina (che deve essere perfettamente nivelata), si provvederà alla relativa tracciatura. Tracciare il terreno servendosi di picchetti di legno, di un cacciavite, un imbuto (o una bottiglia di plastica), gesso o calce e una corda. Si consiglia di livellare la superficie totale necessaria prima di tracciare (la tracciatura deve restare centrata sul rettangolo corrispondente al modello di piscina) in modo che il lavoro sia più comodo. Per evitare qualsiasi eccesso di umidità nel terreno, è necessario installare un sistema di drenaggio sotto la piscina e intorno ad essa costruendo un pozzo di decompressione.LIVELLARE Per livellare il terreno non aggiungere mai terra nel punto in cui manca, ma si scaverà sempre nel punto in cui è in eccesso.In questo modo si garantirà la stabilità e solidità del terreno. Occorrerà comunque eliminare tutte le erbacce, le radici, le pietre, ecc. La procedura di livellamento è molto importante, occorrerà quindi dedicargli il tempo e la cura necessari affinché la piscina si sistemi perfettamente sul terreno prescelto ed eviterà eventuali problemi. Come livellare: Dopo aver pulito la zona prescelta, situare sottoterra delle squadre o dei “listelli” di legno lunghi, formando rettangoli (o quadrati) livellati fra loro, per mezzo di una squadra da muratore (alluminio) e una livella. Quando tutti i “listelli” saranno a livello e dopo aver rimosso la terra eccedente, si potrano riempire le piccole zone mancanti da livellare (con terra pulita o sabbia di fiume) ma sempre compattando e livellando di seguito. È importante che sia ben saldo affinché non sprofondi il terreno quando la piscina sarà piena d’acqua. Consultare un professinista: construttore, giardiniere, ecc. Finitura: Sul terreno pulito e nivellato si spargerà un sottile strato (max.1 cm) di sabbia setacciata. Quindi irrigare e compattare (con un rullo da giardino). Verificare che il terreno sia ben livellato. Non utilizzare la sabbia per livellare il terreno. La finitura deve essere perfetta.

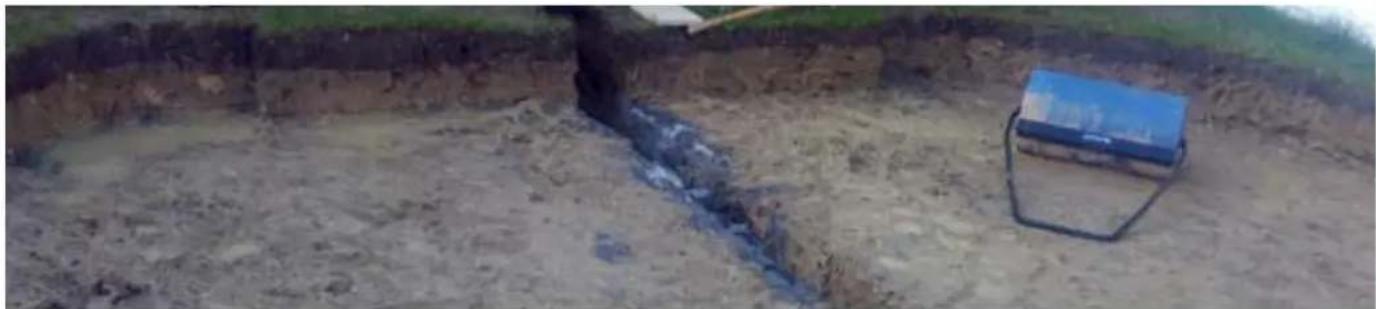

Consigliamo di effettuare il montaggio della piscina in una giornata non ventosa facendosi aiutare da una o due persone. Per sicurezza è molto importante utilizzare guanti durante il montaggio. TUTTA LA PROCEDURA DEVE ESSERE EFFETTUATA SU UN TERRENO SOLIDO E BEN LIVELLATO PRIMA DI EFFETTUARE GLI SCAVI PER LE SCANALATURE. SCAVO DELLE SCANALATURE (Z) PER LE COLONNE (C). Misure delle scanalature: Z =430x15x15cm Z =380x15x15cm IMPORTANTE (R): Quando si scava per la realizzazione delle scanalature, occorre inoltre predisporre uno spazio rettangolare per il posizionamento degli AP che devono essere interrati di 5 cm e fissati trasversalmente con i rispettivi PG (*). L’intero sistema strutturale deve essere perfettamente livellato (colonne, struttura interna, traverse). 15cm 15cm Scanalature Colonne

Suolo fondo: (S) (Calcestruzzo): Quando lo scavo sarà livellato, si potrà iniziare ad eseguire il dormiente, o base, di calcestruzzo per l’assetto della piscina. Raccomandiamo di rivolgersi a un professionista per la costruzione del basamento. Il basamento di calcestruzzo non è incluso. Dosaggio 350 kg/m

(standard C125 430) L: 7,00 x A: 4,30 x AL: 0,15 m - 4,51 m3 di calcestruzzo. L: 5,40 x A: 3,80 x AL: 0,15 m - 3,07 m3 di calcestruzzo. AVVERTENZA: Verificare che la superficie sia perfettamente livellata e liscia, ogni imperfezione del dormiente sarà visibile quando la piscina sarà piena d’acqua. ATTENZIONE: Prima di continuare l’installazione è necessario attendere 2 giorni che prenda il calcestruzzo. Prima di versare il cemento, occorre livellare perfettamente il sistema strutturale (colonne e struttura interna, traverse). Dopo aver costruito la struttura è possibile posizionarvi sopra il cemento armato. Assicurarsi che la struttura sia ben fissata per evitare che si sposti mentre si versa il cemento armato. La base della struttura deve essere completamente coperta, con 2 cm di cemento armato sulla base del PEAO. Se si realizza una lastra in cemento, non occorre posizionare le alette (AP)

2- Collocare 2 pezzi uniti PEAO ad ogni lato e dall´esterno della traversa PG ed avvitarli (con viti TV e chiave nº 13).

Dopo aver riempito completamente la piscina, si inizia la costruzione del muro e il posizionamento del polistirene (P) espanso con spessore 3 cm. Il polistirene viene posizionato tra il profilo di estrusione dove viene collocata la lamiera e il muro. Per posizionarlo si utilizza del nastro biadesivo. Tutte le parti della lamiera devono risultare accessibili e non coperte da parti di muro. Importante: Non utilizzare i giunti passa muro (PM) per fissare la lamiera alla parete, esclusivamente nel caso di piscine ovali. Una volta terminato il muro, occorre attendere almeno una settimana affinché il cemento sia asciutto.

NON SMONTARE LA PISCINA SE NON E’ STRETTAMENTE NECESSARIO.NEL CASO LO FOSSE VI PREGHIAMO DI RIUTILIZZARE L’ACQUA. L’ACQUA NON VA SPRECATA Quando la piscina giunge al termine della sua vita utile, deve essere smontata, i vari materiali (plastica e acciaio) devono essere separati e trasportati presso il centro di raccolta indicato dalle autorità locali. USO E MANUTENZIONE: - Porre in funzionamento il sistema di filtraggio una volta al giorno, per assicurare un rinnovamento completo del volume d’acqua e sempre quando non si sta utilizzando la piscina per il bagno (vedi manuale del depuratore). - Controllare il livello di intasamento del filtro regolarmente durante l’estate quando la piscina è in uso. - Controllare viti, dadi e rondelle (per la ruggine). - Il livello d’acqua della piscina deve sempre essere come minimo a 15 cm dal bordo superiore della stessa. - Non svuotare mai completamente la piscina. Il livello basso dell’acqua può causare seri danni alla piscina. - La non osservanza delle istruzioni di manutenzione può provocare gravi rischi per la salute, in particolare per i bambini. - L’utilizzo di un kit da piscina implica il rispetto degli standard di sicurezza descritti nella guida di manutenzione ed uso. - Non lasciare mai la piscina vuota all’esterno. - Pulire regolarmente il Liner P.V.C. e la linea del livello d’acqua con prodotti non abrasivi. Pulire periodicamente la piega d’unione del fondo con il laterale del liner, poiché è una zona di accumulo di sporco. Se incidentalmente si fa un piccolo foro nel liner, si può riparare con le nostre toppe AR202 o V12. - Le coperture estive (isotermiche) proteggono la piscina da insetti, polvere, foglie, ecc...ed evitano la perdita di temperatura dell’acqua. Montarla sempre con le bolle a contatto con l’acqua INVERNO: A) SE SI SCEGLIE DI NON SMONTARE LA PISCINA:

1- Pulire il fondo e le pareti del liner con un prodotto non abrasivo.

2- Trattare l’acqua con un prodotto chimico per l’inverno.Si raccomanda l’utilizzo di SVERNANTE LIQUIDO al posto di galleggianti con prodotto solido, per evitare lo scolorimento del liner.

3- Lasciare la piscina piena d’acqua, ricordando che:

a) Per piscine con skimmer e valvola di ritorno livello d’acqua 5 cm al di sotto dello skimmer e chiudere la valvola di ritorno con il tappo filettato in dotazione al depuratore. b) Per piscine con valvole di immissione e ritorno livello d’acqua a 20 cm dal bordo superiore della piscina, chiudendo le valvole mediante il sistema di filettatura incorporato.

4- Staccare i tubi flessibili. Non smontare lo skimmer né le valvole.

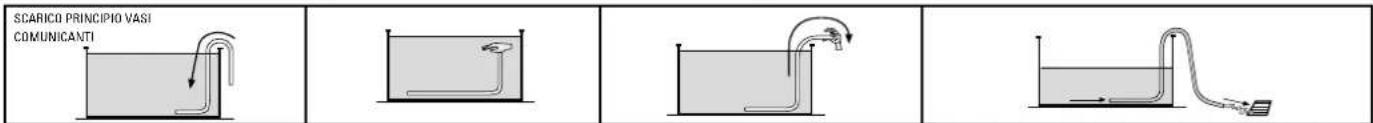

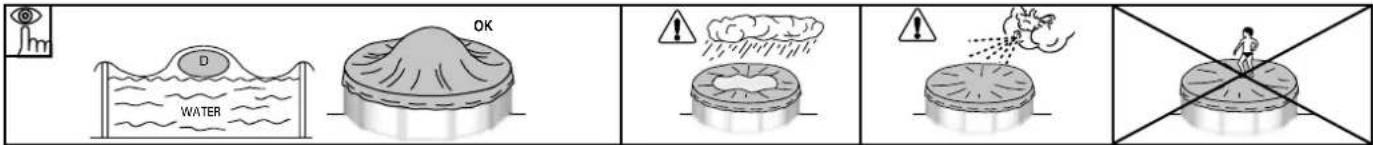

5- Proteggere la piscina con una copertura invernale, collocando un elemento galleggiante fra essa e l’acqua, allo scopo di proteggerla contro il freddo. 6- Depuratore: staccarlo dalla piscina. Pulirlo, svuotare dalla sabbia o rimuovere la cartuccia, asciugarlo e riporlo in un luogo al coperto ed asciutto. 7- Accessori: rimuovere tutti gli accessori (scaletta, allarme, faro, pertica), pulirli con acqua dolce e conservarli. NUOVO AVVIO: Rimuovere la copertura invernale, installare il depuratore, cambiare almeno 1/3 dell’acqua ed eseguire una Clorazione d’Urto. Mettere in funzionamento il depuratore per almeno 8 ore ininterrotte. B) SE SI SCEGLIE DI SMONTARE LA PISCINA: 1- Svuotare la piscina. Mezzi: Depuratore, Pompa di Prosciugamento o Principio di vasi comunicanti. Utilizzare il principio dei vasi comunicanti: A tale scopo, prendere l’idrante del depuratore avente minor diametro. Legare un peso ad una delle estremità e quindi immergerlo nella piscina. Successivamente, immergere l’idrante per intero fino ad estrazione dell’aria dall’interno. Chiudere ermeticamente con il palmo della mano sotto l’acqua l’estremità libera dell’idrante e portarlo nel luogo in cui si intende scaricare l’acqua della piscina. Togliere quindi la mano e l’acqua comincerà a scorrere. Non utilizzare quest’acqua per irrigazione, dato che conterrà prodotti chimici. 2- Pulire tutti i componenti della piscina con una spugna e un prodotto saponoso con pH neutro. Asciugarli e conservarli in luogo asciutto e pulito. È normale che dopo vari montaggi e smontaggi il liner di PVC si dilati e perda elasticità. NUOVO AVVIO: Leggere di nuovo le Istruzioni del presente manuale dall’inizio. MEZZI CHIMICI: Leggere attentamente le istruzioni del fabbricante del prodotto chimico. ATENZIONE: Conservare i prodotti chimici in un luogo asciutto e pulito, lontano dalla portata dei bambini. Importante: Tutti i prodotti utilizzati devono essere compatibili con il liner di P.V.C. - Primo riempimento: Analizzare il pH e il Cloro (Cl) dell’acqua e regolarli agli indici ottimali: pH: 7,2 - 7,6 ;Cloro: 0,5 - 2 ppm. - Clorazione d´urto: Consiste nell’aumentare l’indice di cloro sino a 20 ppm circa, allo scopo di eliminare i batteri e le alghe. Si realizzer à solo quando l’acqua della piscina proviene da fiumi, stagni, o dopo un lungo periodo senza trattamento. - Controlli: Controllare almeno una volta alla settimana gli indici di pH e Cloro (utilizzare un analizzatore di Cloro e pH). Si dovrà inoltre aggiungere Alghicida per prevenire la formazione di alghe. Non fare mai il bagno finché non si sarà stabilizzato l’indice di cloro. Utilizzare sempre un Dosatore galleggiante per la soluzione del prodotto chimico (pastiglie). La dosatura dei prodotti chimici si realizza in funzione: Del volume d’acqua della piscina, della frequenza di bagno, delle condizioni climatiche, della temperatura dell’acqua e dell’ubicazione. Rimuovere sempre l’acqua ed attendere la soluzione di un prodotto chimico prima di aggiunger ne un altro. Attendere circa 12 ore fra una regolazione di pH, Cloro, o di antialghe, facendo funzionare il sistema di filtraggio. MEZZI MECCANICI: Verificare che il depuratore, lo skimmer, le valvole e i tubi flessibili siano correttamente collegati alla piscina. Tenere sempre presente che a maggior temperatura dell’acqua sarà necessario più tempo di filtraggio. Tempo filtraggio teorico = Volume d’acqua / Portata del sistema di filtraggio (in genere, 8 h/giorno con la temperatura dell’acqua a 21ºC), (Ideale: 2 h. al mattino - 4 h. a mezzogiorno - 2 h. la sera). PULISCI FONDO MEDIANTE ASPIRAZIONE (MANUALE O AUTOMATICO): Solo per piscine con skimmer. Collegare un’estremità del tubo flessibile del pulisci fondo alla spazzatrice e sommergerlo nell’acqua fino a riempire il tubo. Collegare l’altra estremità del tubo flessibile al Coperchio di Aspirazione (TA) e situarlo sopra la cesta dello skimmer. Avviare il depuratore in posizione FILTER ed iniziare a pulire il fondo. Fare particolareattenzione alle zone con pieghe, in cui si accumula lo sporco. PULISCI FONDO TIPO VENTURI: Collegare un tubo flessibile da giardino alla testa del pulisci fondo e sommergerlo nella piscina. Aprire il rubinetto a una pressione normale affinché l’acqua fluisca contro il fondo della piscina, producendo una corrente ascendente che deposita lo sporco nel filtro di cui è dotato il pulisci fondo.

Acqua torbida Filtraggio povero. pH alto. Eccesso di residue organici Eseguire un ulteriore lavaggio del filtro. Aggiungere CHIARIFICATORE in pastiglie e un dosatore. Eseguire una Clorazione d’impatto Acqua verde Formazione di alghe o verderame Spazzolare leggermente il fondo e le pareti della piscina. Analizzare il pH e regolarlo a 7,2-7,6. Aggiungere ALGHICIDA e CHIARIFICATORE LIQUIDO Acqua marroni Presenza di ferro o manganese Analizzare il pH e regolarlo a 7,2-7,6. Eseguire una CLORAZIONE D’IMPATTO. Aggiungere CHIARIFICATORE LIQUIDO Incrostazioni Presenza di calcare nell’acqua Analizzare il pH e regolarlo a 7,2-7,6. Aggiungere una volta alla settimana ANTICALCARE Irritazione di occhi e pelle. Cattivi odori pH non regolato. Eccesso di residui organici Analizzare il pH e regolarlo a 7,2-7,6. Eseguire una CLORAZIONE D’IMPATTO

• Utilizzo del materiale in modo non conforme alle nostre istruzioni

• Danni provocati da una manipolazione errata o da un’installazione non conforme.

• Non sono state seguite le istruzioni di manutenzione.

• Uso inadeguato o scorretto del prodotto chimico. In caso di reclami o per assistenza post vendita, conservare il manuale con il numero di serie insieme alla prova di acquisto (scontrino). IMPORTANTE: La società Manufacturas Gre cambia un componente a condizione che venga svolta una perizia. Se in seguito alla perizia non viene evidenziata nessuna anomalia o mal funzionamento, la società Manufacturas Gre si riserva il diritto di fatturare al clienti i costi di porto ed eventuali altri. DURATA DELLA GARANZIA: Le piscine Gre sono coperte da garanzia legale come previsto dalla Legge per la tutela dei consumatori e degli utenti nali. Tale garanzia ha una durata di 2 anni a partire dalla data di acquisto del prodotto in conformità con i termini previsti dalla stessa. Le ricordiamo che per poter usufruire della garanzia occorre presentare il giusticativo comprovante l’acquisto e/o la consegna del prodotto. Manufacturas Gre fornisce, inoltre, una garanzia commerciale di ulteriori 2 anni con l’acquisto di questo modello di piscina], per un totale di 4 anni, esclusivamente sulle parti metalliche della struttura della piscina. Suddetta garanzia aggiuntiva non pregiudicherà i diritti del consumatore previsti dalla garanzia legale. Sono esclusi da entrambe le garanzie:

• Il rivestimento ( Liner P. V. C. ) in caso di smontaggio e rimontaggio della piscina;

• Le macchie o le scoloriture che possono presentarsi sul rivestimento in seguito al suo utilizzo.

• I danni alla piscina derivanti da un’errata preparazione del terreno sul quale viene posizionata.

• I danni alla piscina derivanti dall’interramento della stessa.

• Qualsiasi danno alla piscina derivato da un cattivo utilizzo della stessa, in conformità con quanto previsto dal manuale di istruzioni.

• In caso di problemi, contattaci! https://www.grepool.com/it/post-vendita

AÑOS ANS YEARS GARANTÍA en estructura metálica GARANTIE sur la structure acier WARRANTY on the metallic structure Sono inoltre escluse dalla garanzia commerciale aggiuntiva tutte le parti in plastica, ovvero:

• Il liner o rivestimento

• Le decorazioni Per beneciare della garanzia, la sua piscina deve includere questo documento. Garanzia valida per piscine vendute dal 1º di Gennaio 2016

• Liner: 2 anni per le giunzioni e la tenuta stagna nelle normali condizioni di uso. La garanzia non comprende: crepe, rotture, altri tipi di cedimento, macchie ( prodotti di trattamento direttamente nell’acqua ), le macchie legate al crescere di alghe, le macchie dovute alla decomposizione di corpi estranei al contatto con il liner, le macchie e lo scolorimento dovuti all’azione di prodotti ossidanti, mantenimento del colore e usura dovuti all’attrito del materiale con diverse superci, la deforma- zione del liner che è rimasto senza acqua per più di 24 ore ( la piscina non deve mai essere svuotata completamente ). È obbligatorio conservare l’etichetta con il numero di serie del liner presente nel prodotto e nel suo imballaggio. Per qualsiasi eventuale domanda di assunzione di garanzia, sarà richiesto di mostrare il liner.

• Sistema di ltrazione: La pompa ha tiene una garanzia di 2 anni ( problema elettrico ) nelle normali condizioni di uso. La garanzia non comprende: la rottura di pezzi ( base della pompa / deposito di terra, copertura del pre-ltro, sportello multi direzionale...), il deterioramento dovuto a una connessione difettosa, l’uso della pompa a secco, il deterioramento per abrasione o corrosione ( il sistema di ltrazione deve essere collocato in un luogo fresco e asciutto, al riparo da spruzzi d’acqua ).

• Altri componenti: 2 anni SONO ESCLUSI DALLA GARANZIA:

• Montaggio e connessione della ltrazione

• Il posizionamento dei bordi

• La manutenzione GARANZIA: La garanzia è valida nei paesi membri della Unione Europea, UK e Svizzera. Gre ore al compratore - a parte dei diritti di garanzia che le corrispondono secondo la legge verso il venditore e senza limitarli - un diritto secondo le condizioni dei seguenti obblighi garantiti per i prodotti nuovi.68
